AIWA　XK-S9000

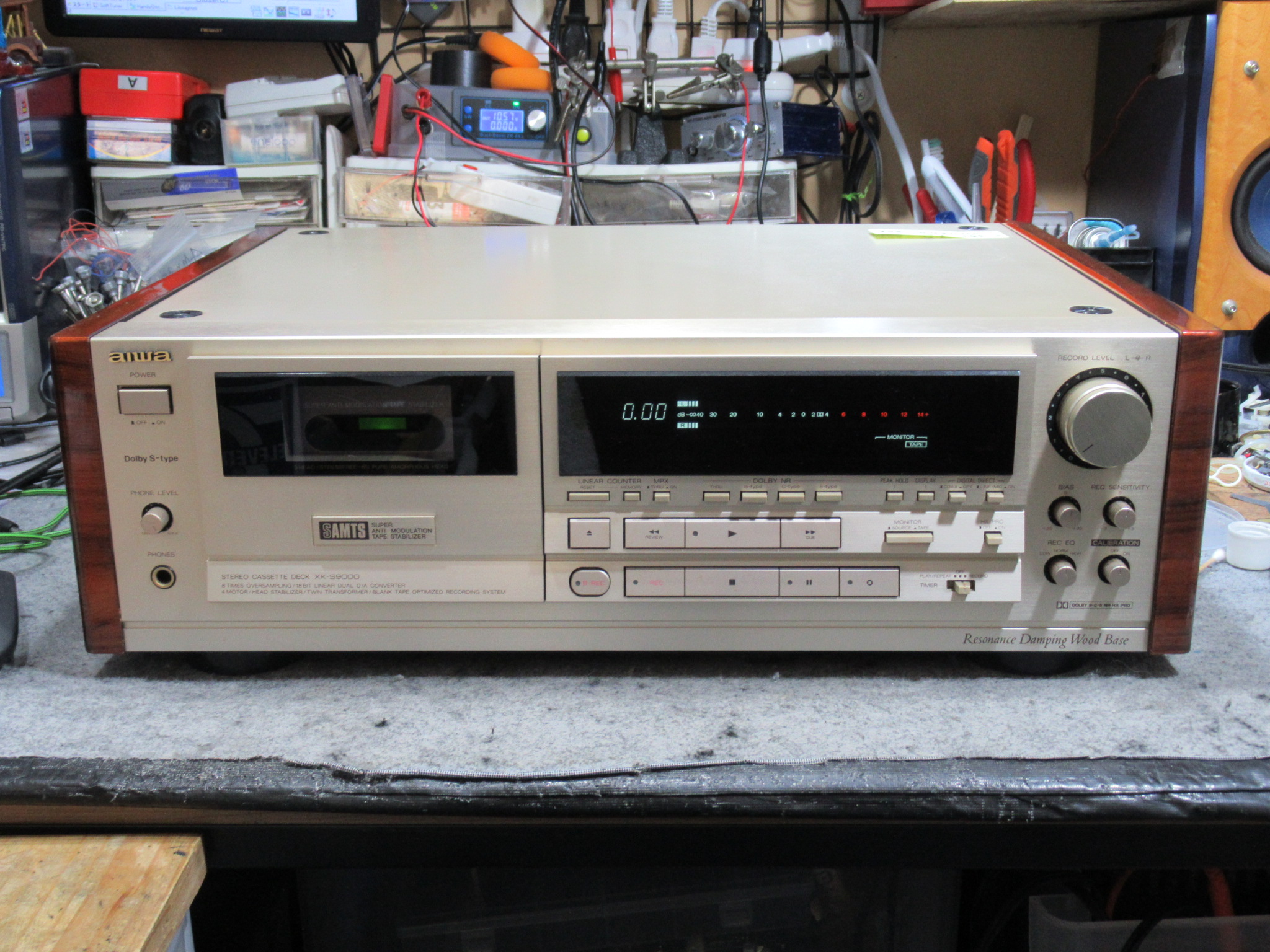

AIWA製３ヘッドデュアルキャプスタンカセットデッキ、XK-S9000の修理依頼をいただきました。

走行不良ということです。

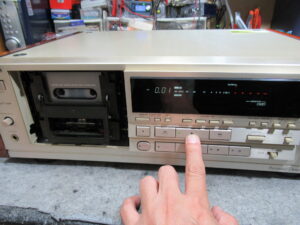

トレイ開閉はOKですが、それ以外はNGです。

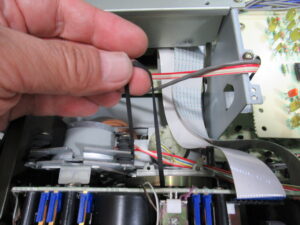

カバーを開けました。キャプスタンベルトが伸びて脱線していました。

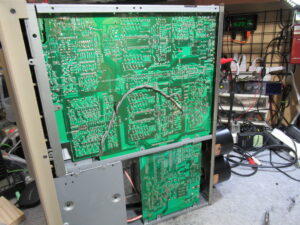

底板も取り外し、基板直付けのヘッドケーブルを切り離します。

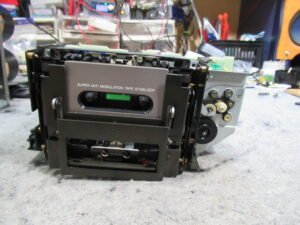

メカを降ろしました。リールベルトが切れているほか、アイドラーゴムも劣化しているようです。

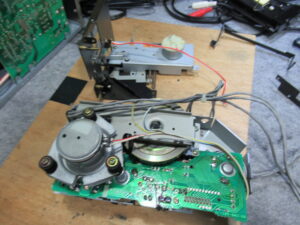

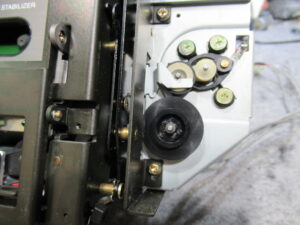

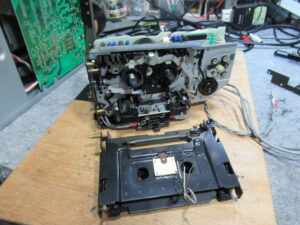

カセットホルダーとAMTSユニットを切り離します。

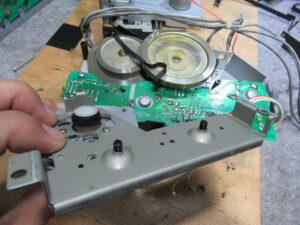

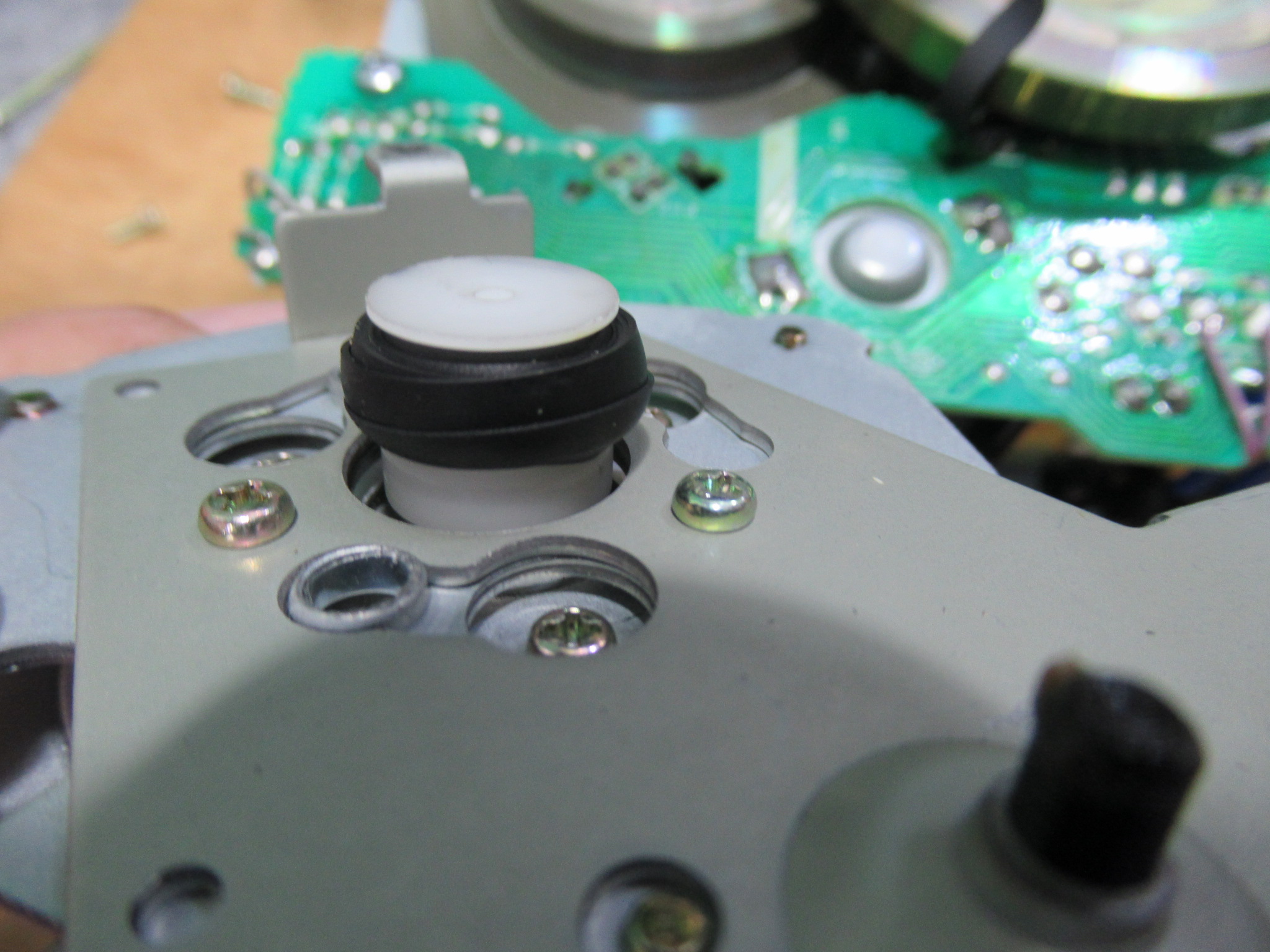

モータープレートを取り外します。モータープーリーに切れたベルトが巻き付いています。



新しいベルトに交換します。

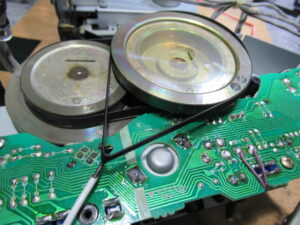

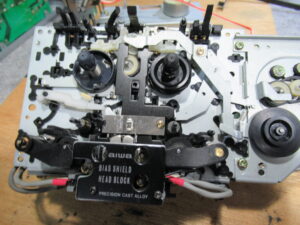

正面です。リールベルトも溶け切れてリールに巻き付いてます。

リールを脱着してゴムカスを除去清掃します。

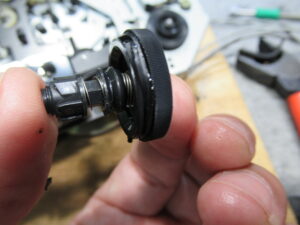

早送り巻き戻し用のアイドラーゴムを交換します。

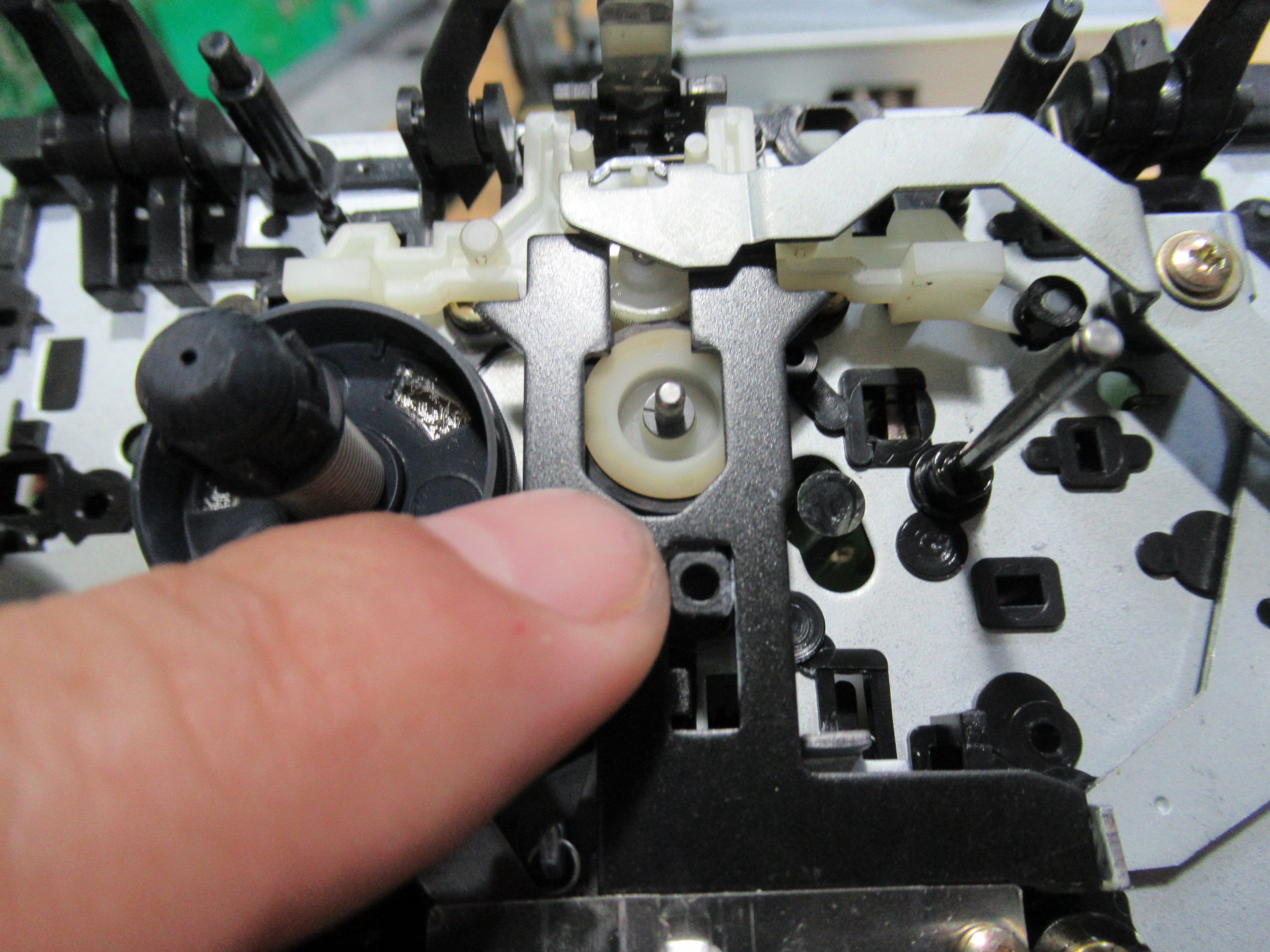

再生用のアイドラーゴムを交換します。

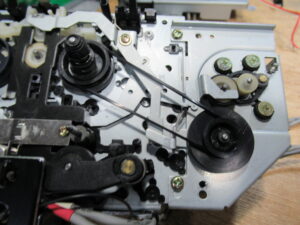

リールベルトを掛けて組み立てます。

動作確認を行います。

315Hzの信号が記録されたテープを再生し、速度を調整します。

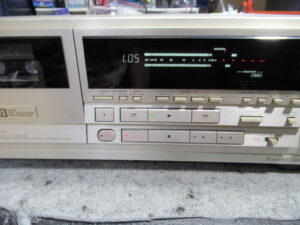

録音状況を確認し、修理完了です。
