SONY　TC-K555ESX　コントロール回路故障

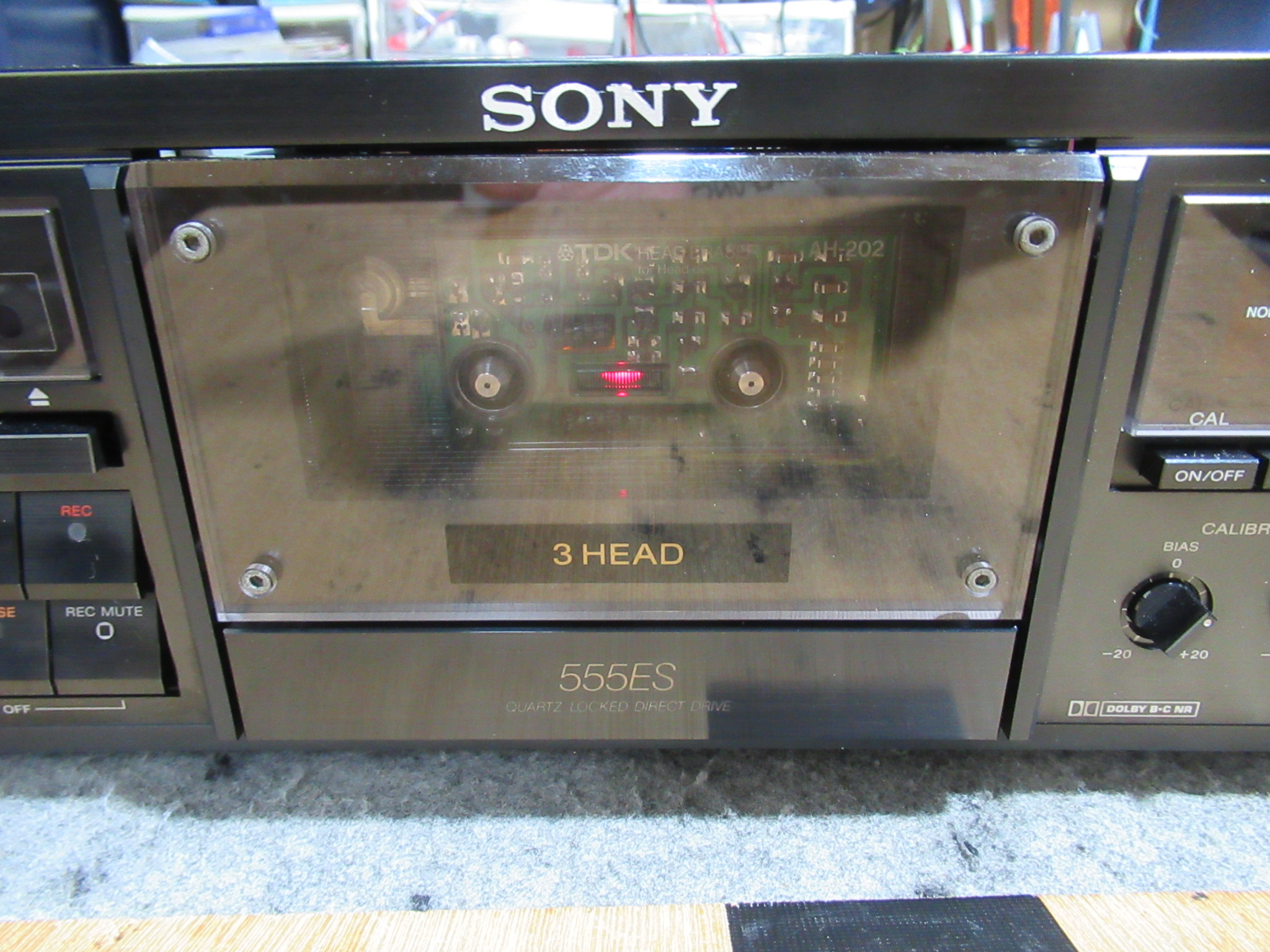

SONYのTC-K555ESXです。

ブレーキ用のソレノイドが動作しないということです。

断線していたソレノイドの配線をDIY作業で復旧したところ、ショートさせてしまい、ヒューズが切れてしまったということです。

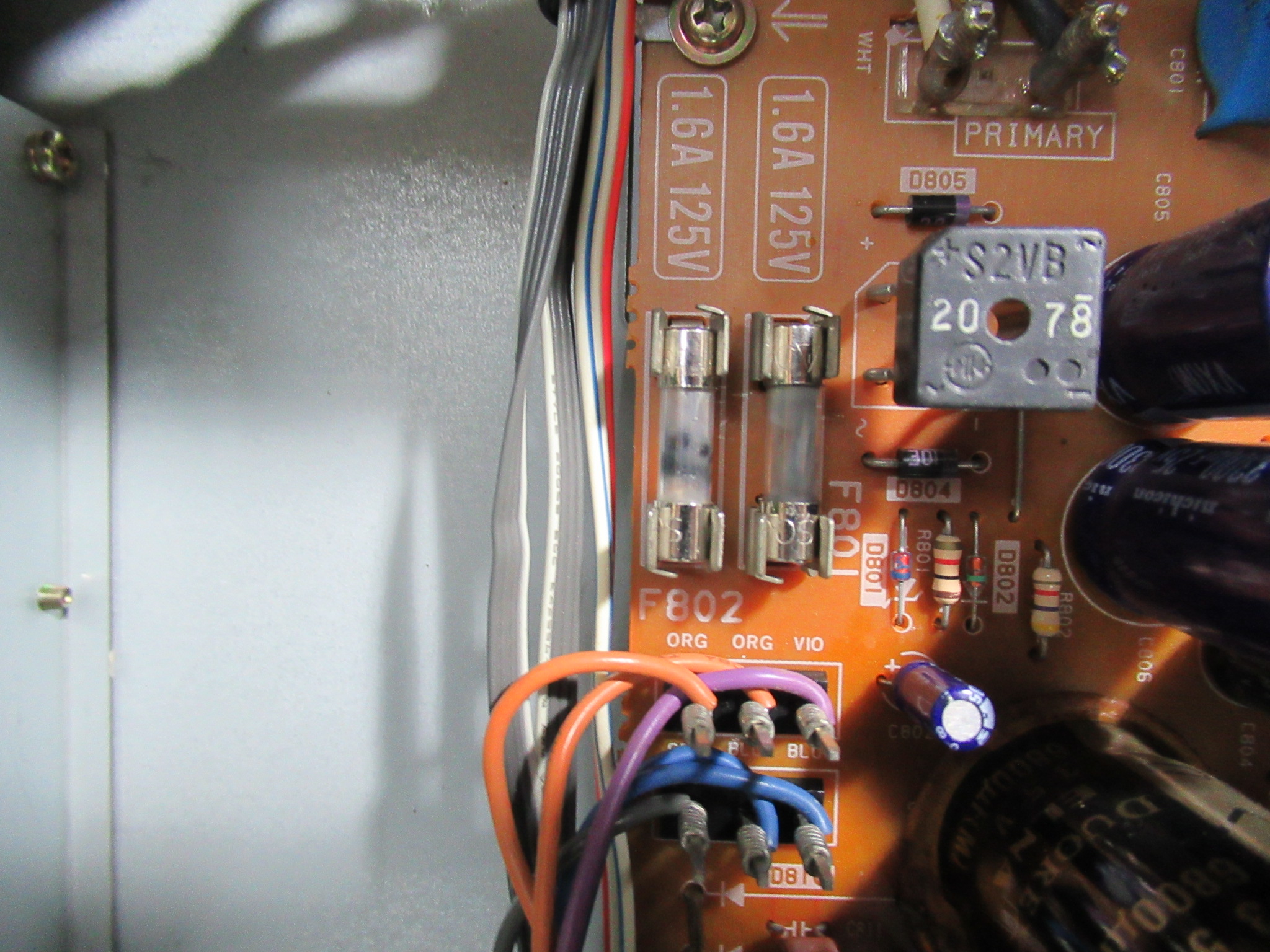

ここから当店の出番です。まずは、ソレノイドの配線を修正し、ヒューズを交換します。

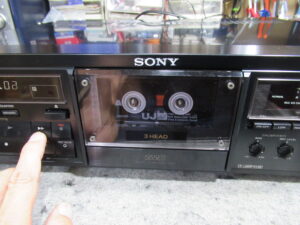

ソレノイドは動作するようになりましたが、一旦動作すると、電源を切るまで元に戻りません。回路の故障です。

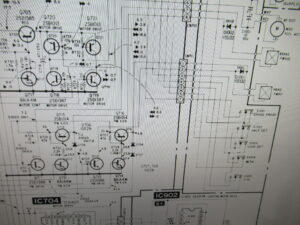

電圧が掛かりっぱなしということは、切り替えるためのシステムが故障しているということです。回路図を確認して、怪しいトランジスタに狙いを定めます。

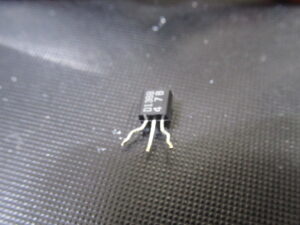

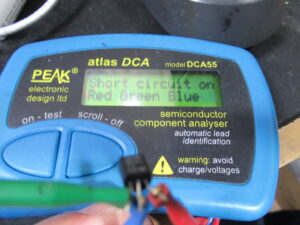

一発で引き当てました。トランジスタ内部でショートしていましたので交換します。

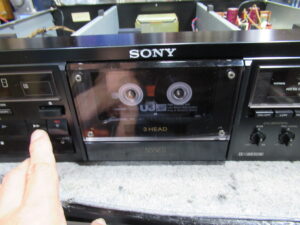

無事復活しました。

ヘッドの消磁を行います。

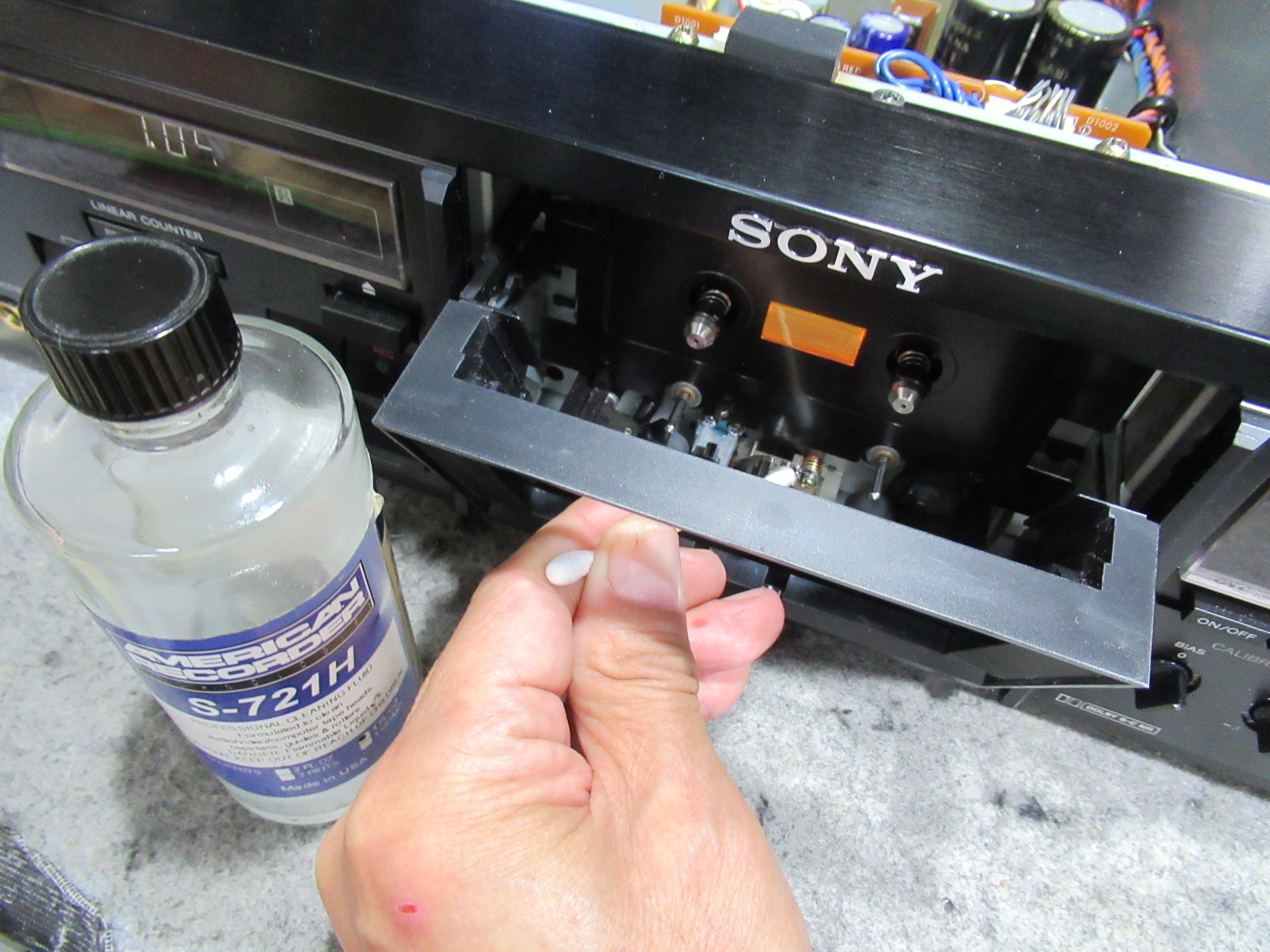

専用クリーナーでヘッド周りの清掃を行います。

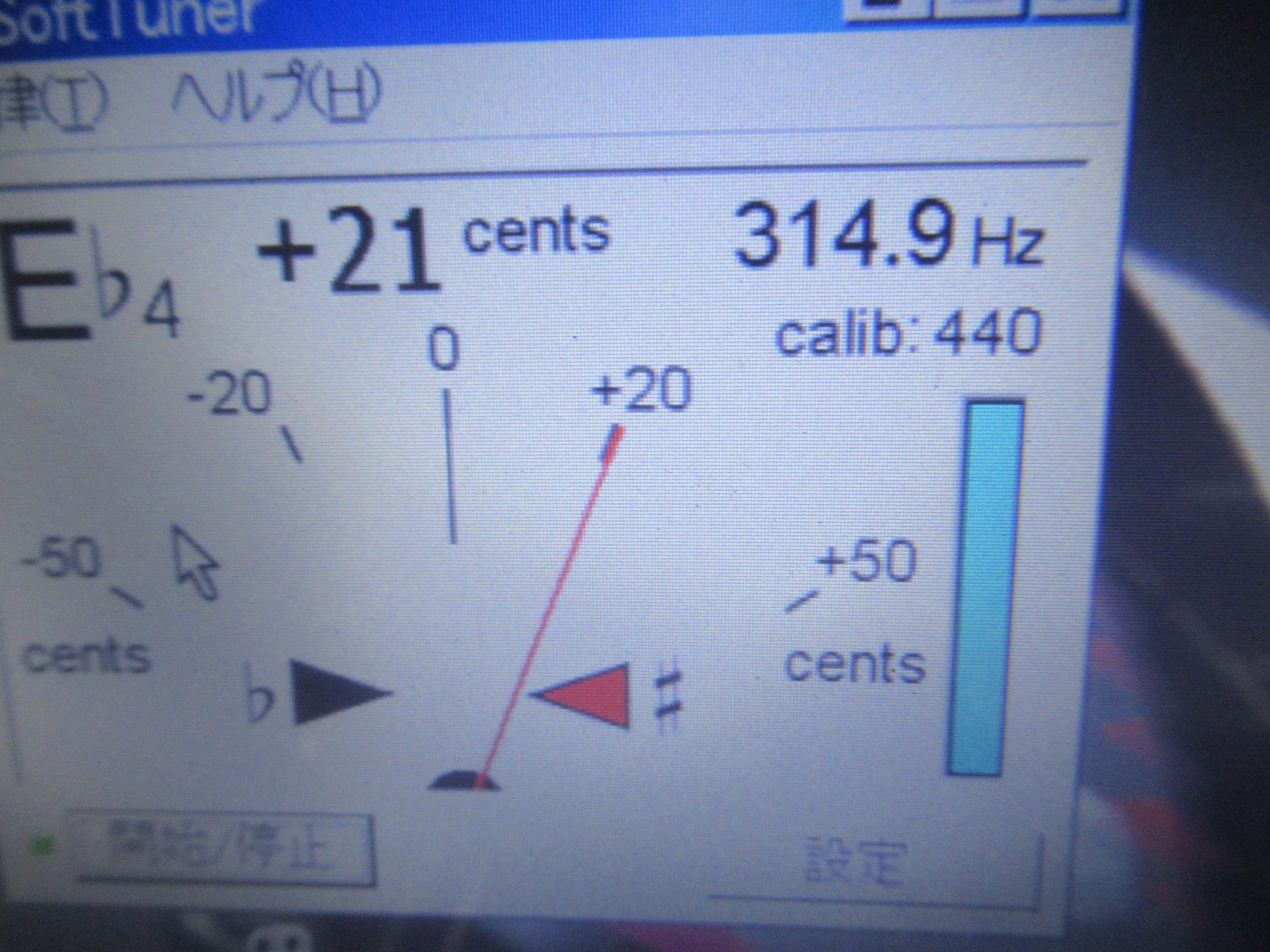

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

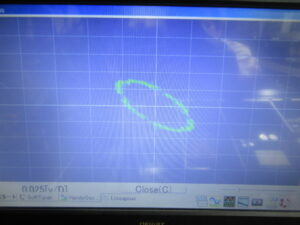

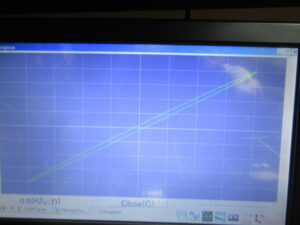

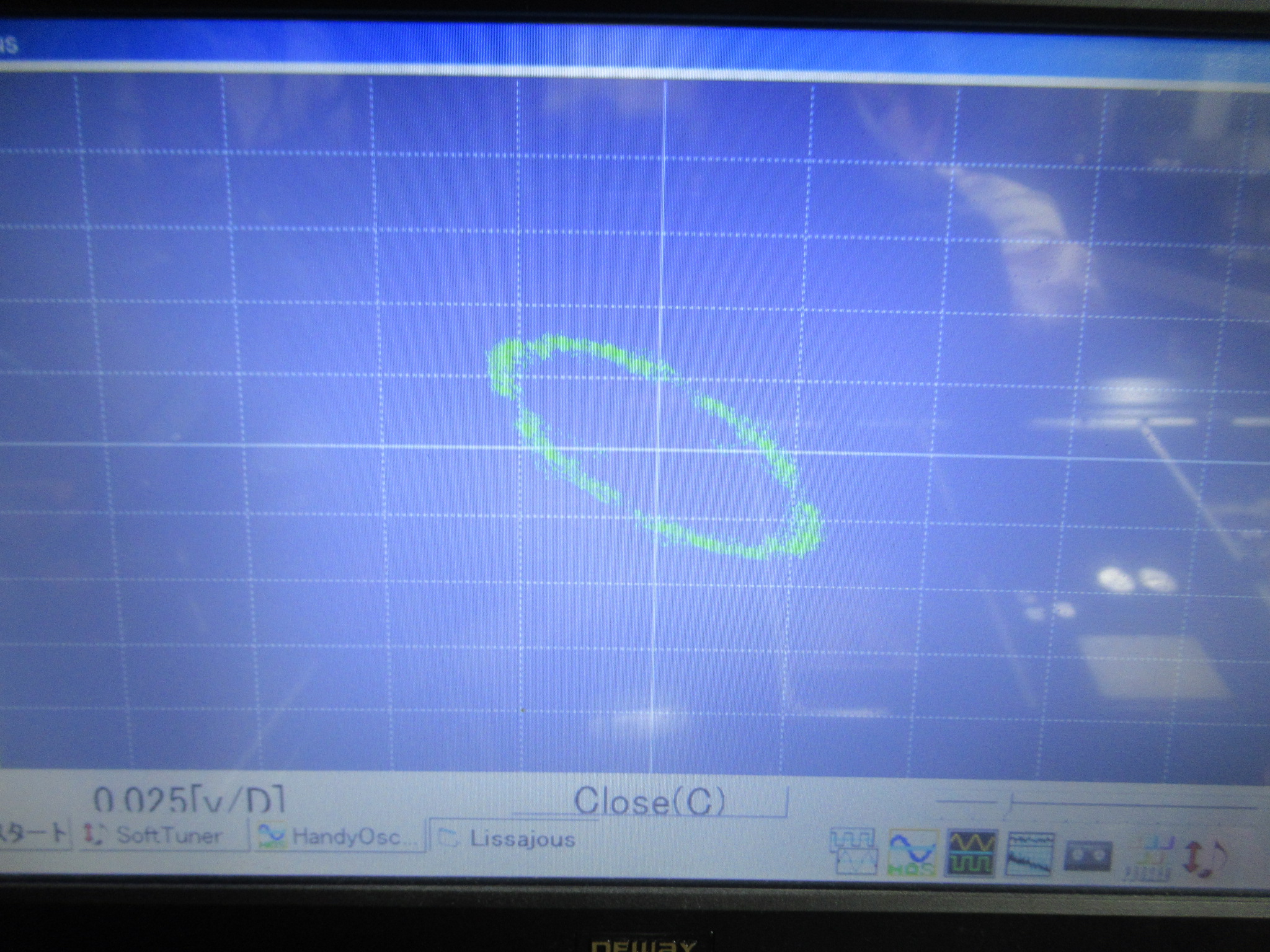

ヘッドアジマスの調整を行います。

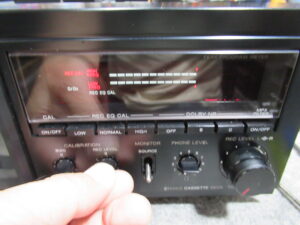

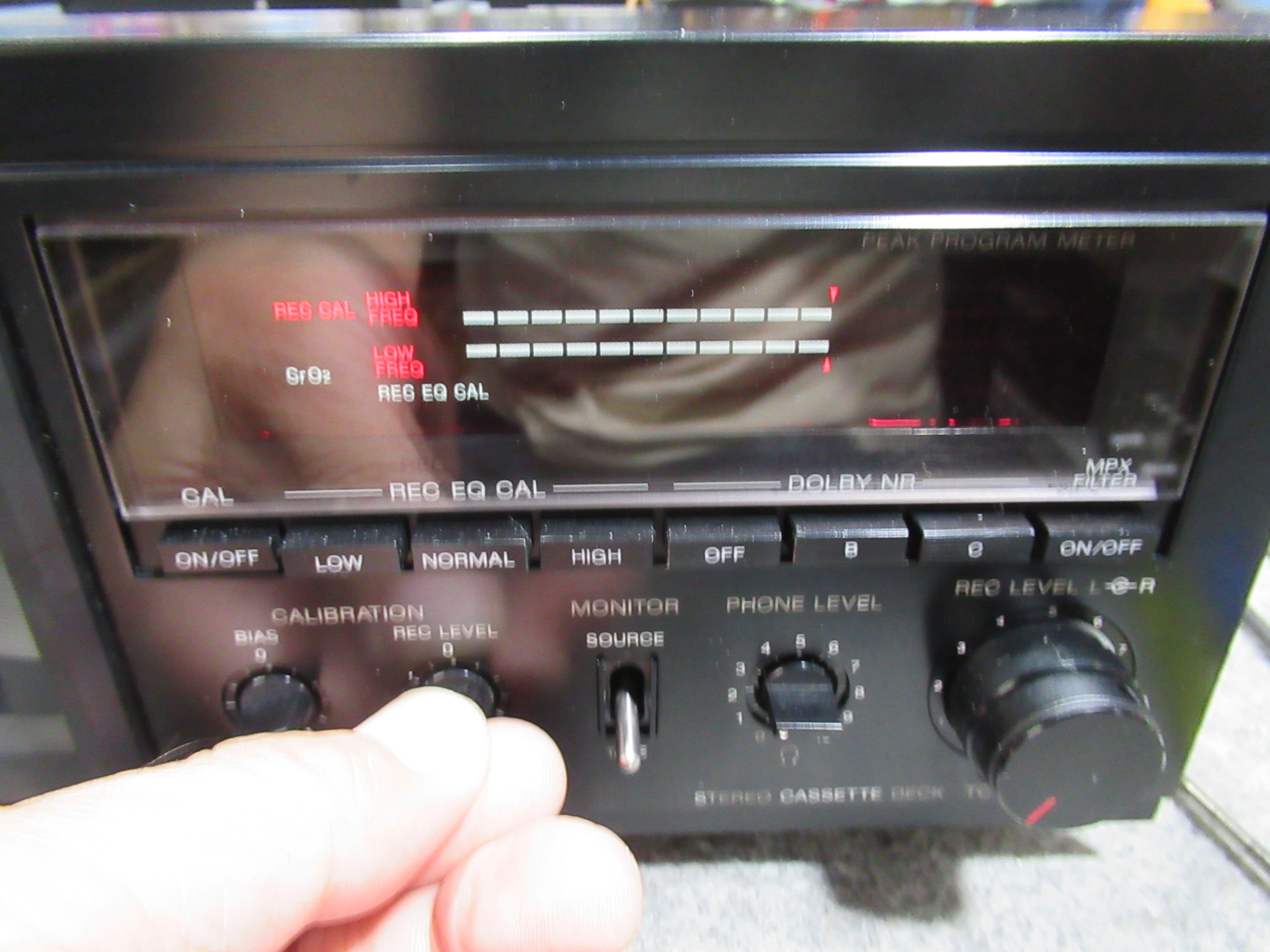

バイアスキャリブレーション後に録再バランス調整を行います。

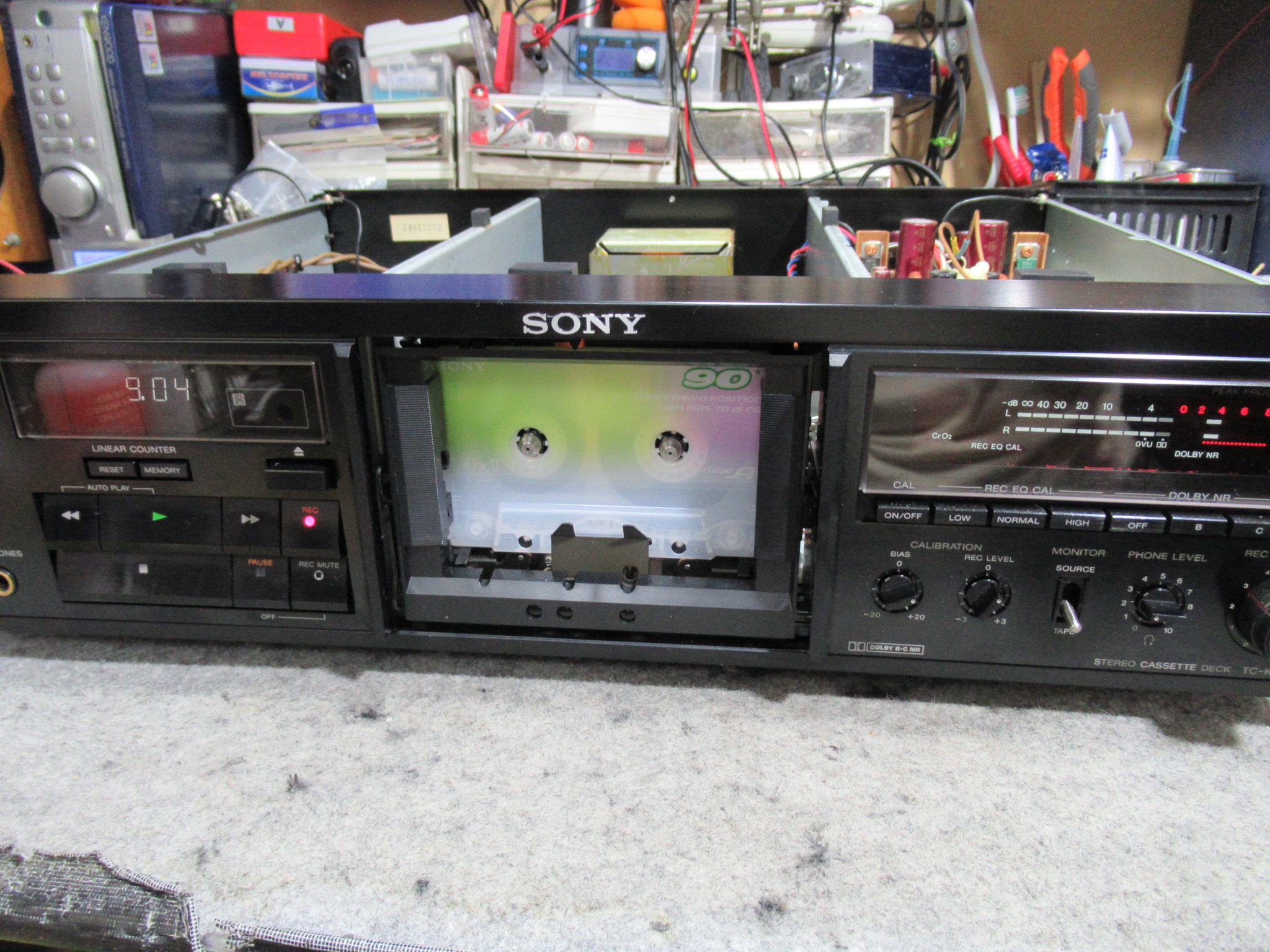

録音や再生状況を確認し、修理完了です。
