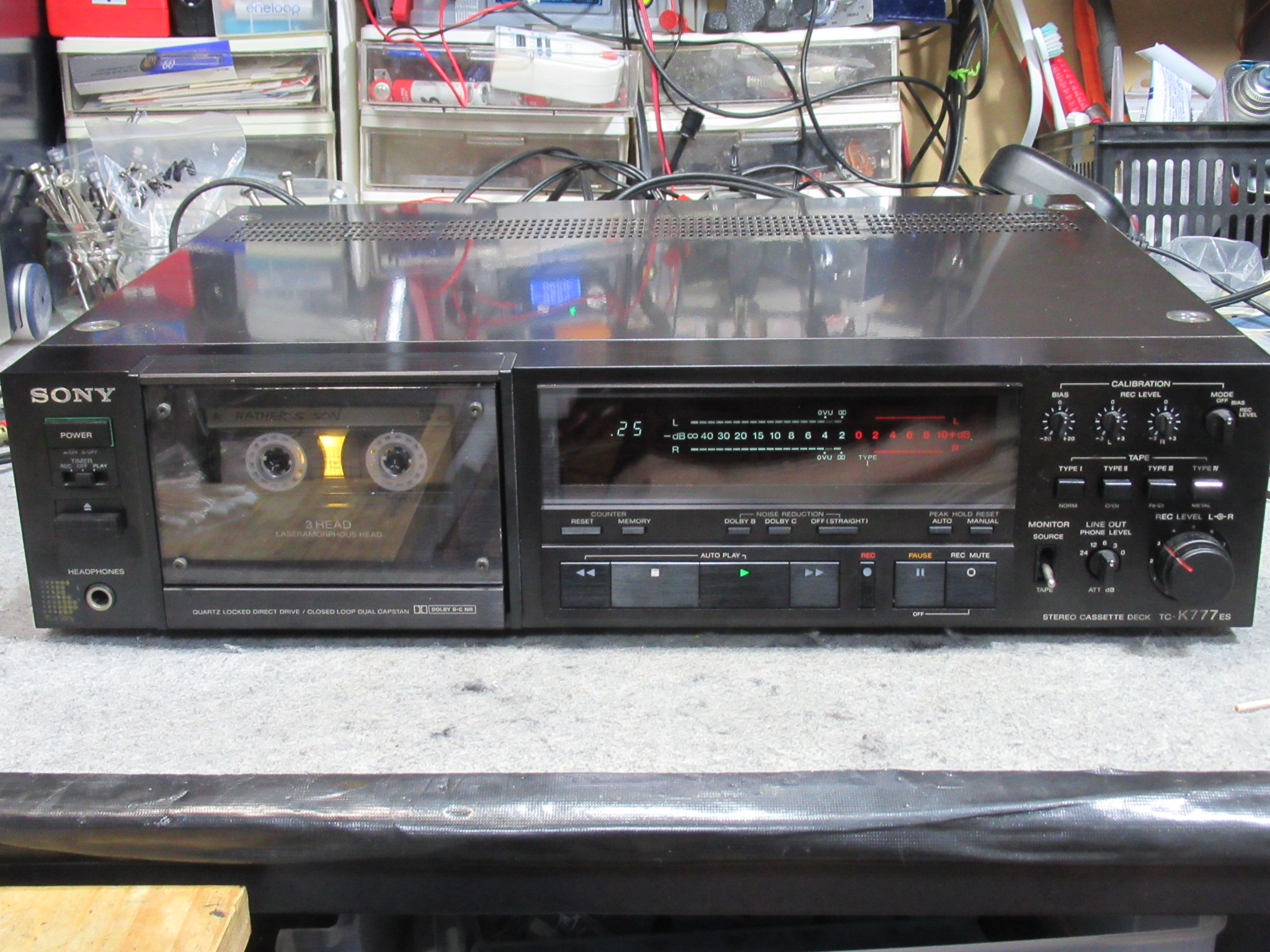

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K777ESの修理依頼をいただきました。
しばらく使用しない間に故障したようです。

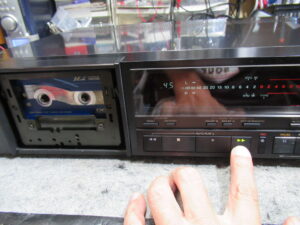

再生ボタンを押しました。ヘッドとピンチローラーを持ち上げるソレノイドの「ガチャ」という音がしません。もちろん動作はNGです。早送りはなんとかというところです。
どうやらピンチローラーアームが固着しているようです。

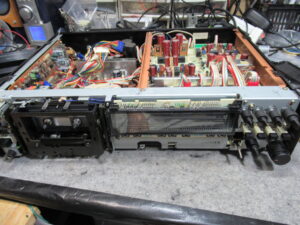

フロントパネルを取り外し、メカを引き上げます。
これは、トレイが開くときの衝撃を吸収するオイルダンパーです。開閉がスムースでないとのことでしたので、分解してオイルを継ぎ足します。

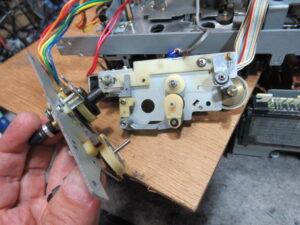

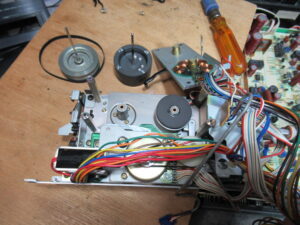

モーター基板、フライホイール等を取り外し、リールユニットを取り出します。
リールユニットを分解します。

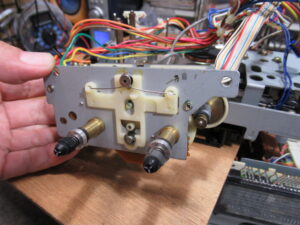

左側リールのバックテンション用のマグネットクラッチですが、スチール製のプレートが剥がれています。これではバックテンションが掛かりません。

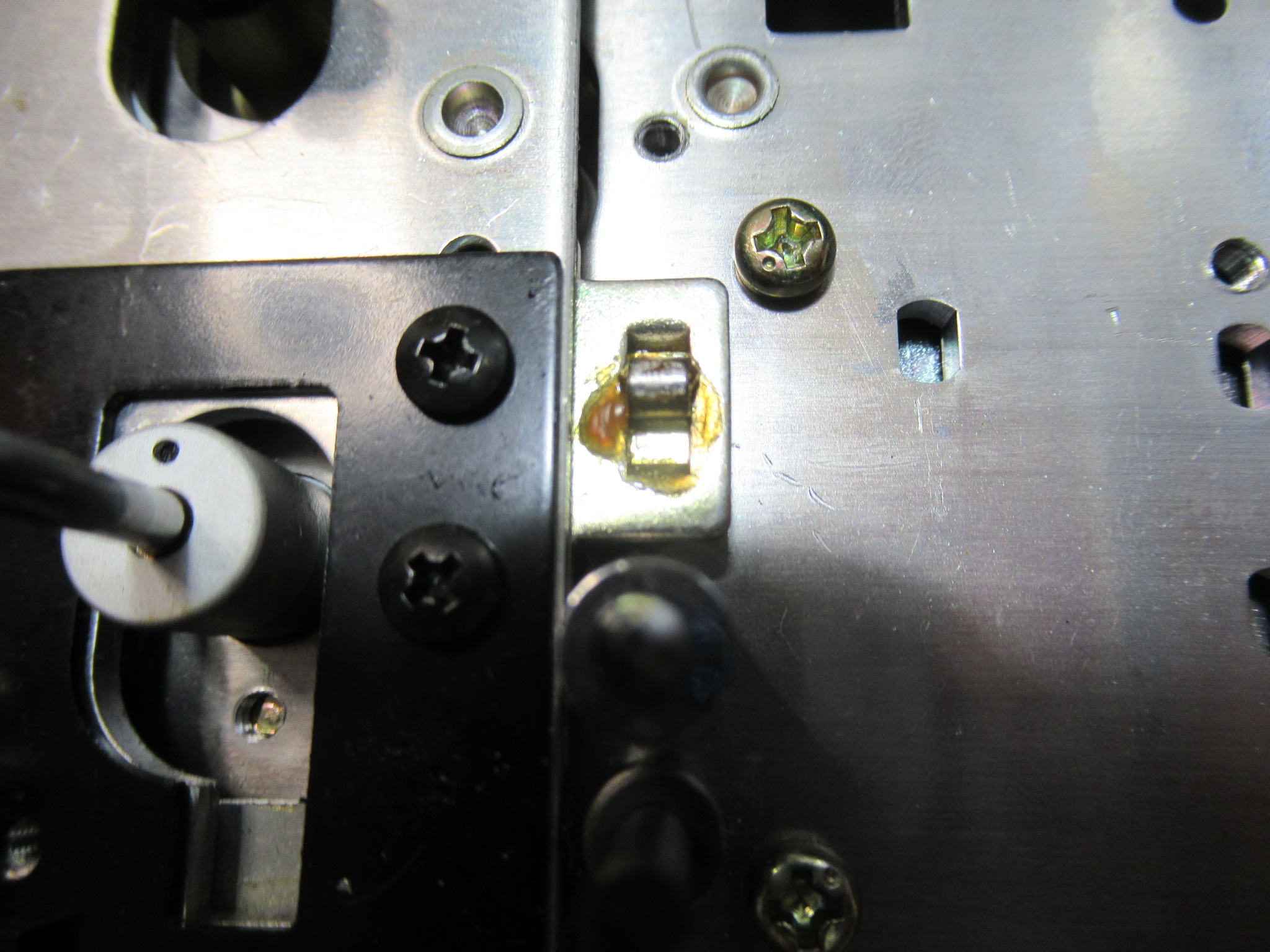

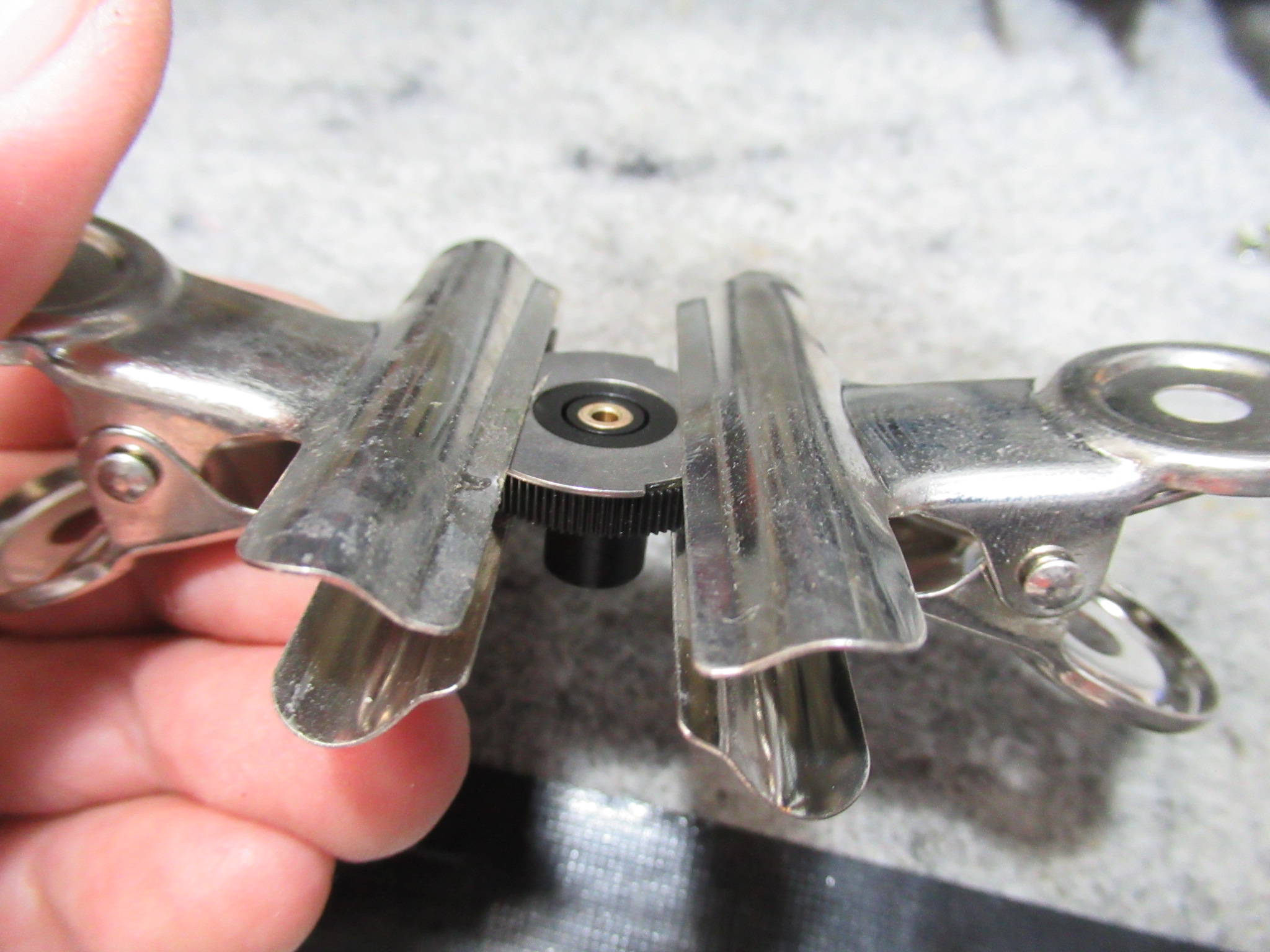

接着固定します。
再生用のアイドラーアームが固着しています。

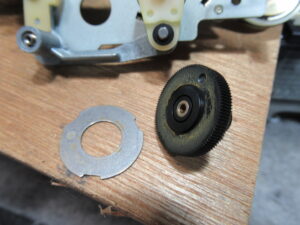

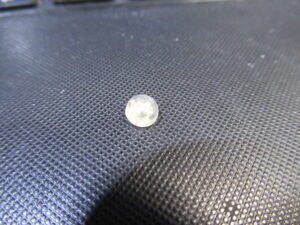

カチカチに硬化しているゴムリングを交換します。交換したのはシリコンゴム製です。
固着箇所を半田ごてで加熱しながら慎重に分解します。グリスが乾いて白くなっていました。清掃し再グリスします。
早送り巻き戻し用のアイドラーゴムを交換します。

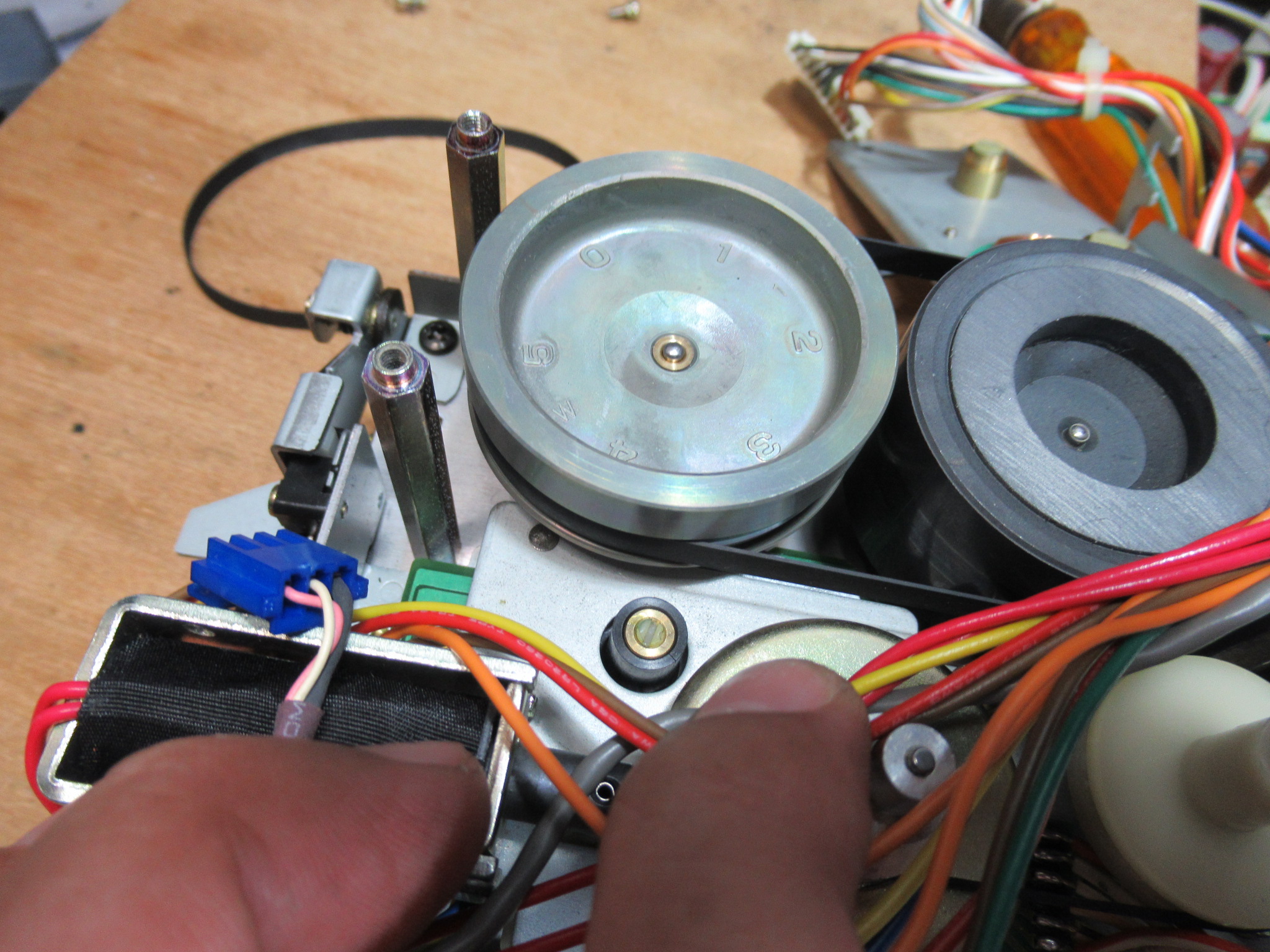

リールベルトを交換します。

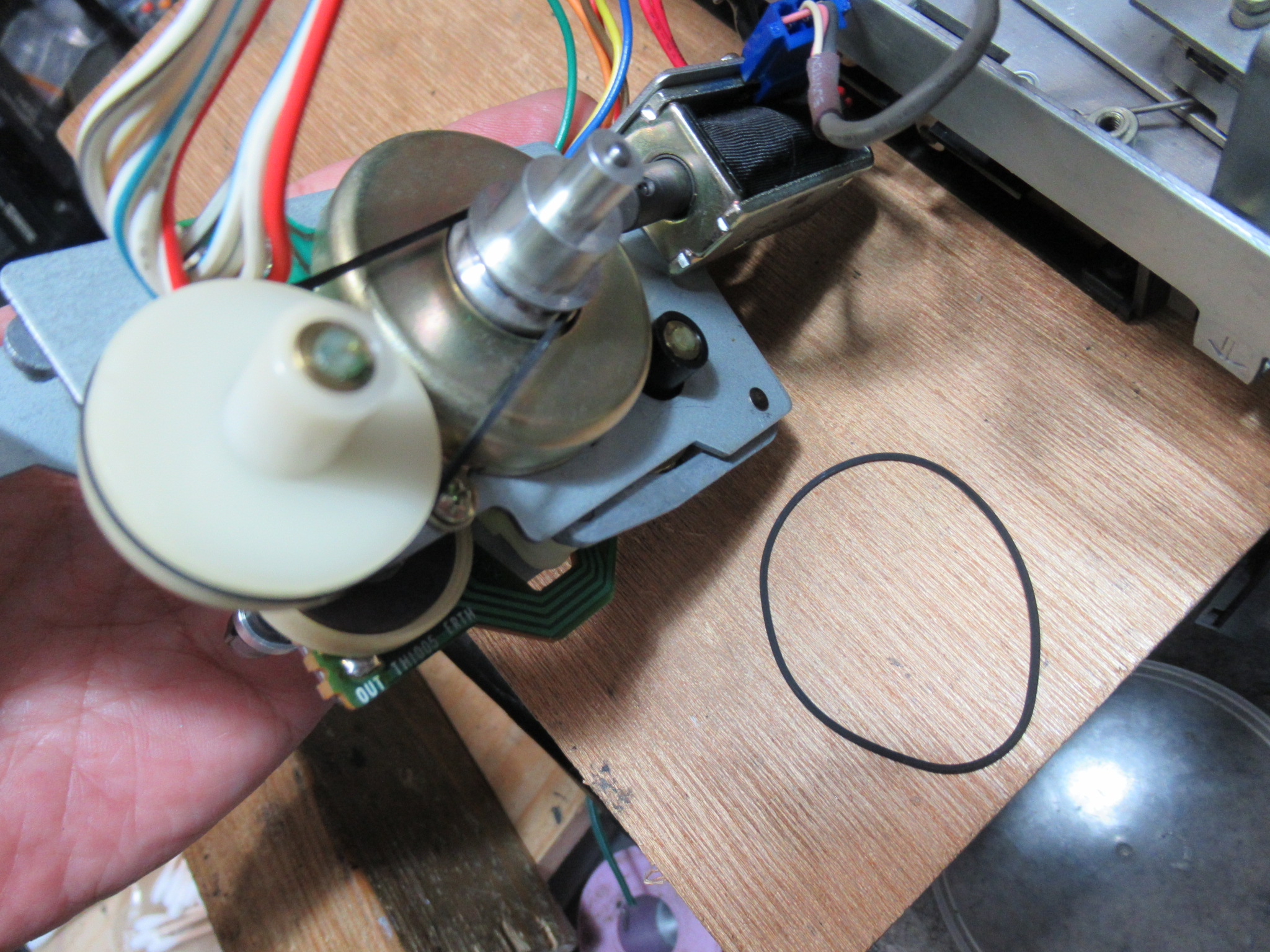

キャプスタンベルトを交換します。

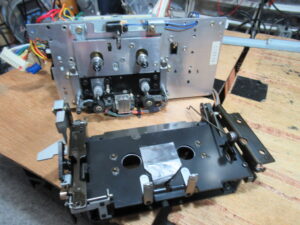

カセットホルダーを取り外します。

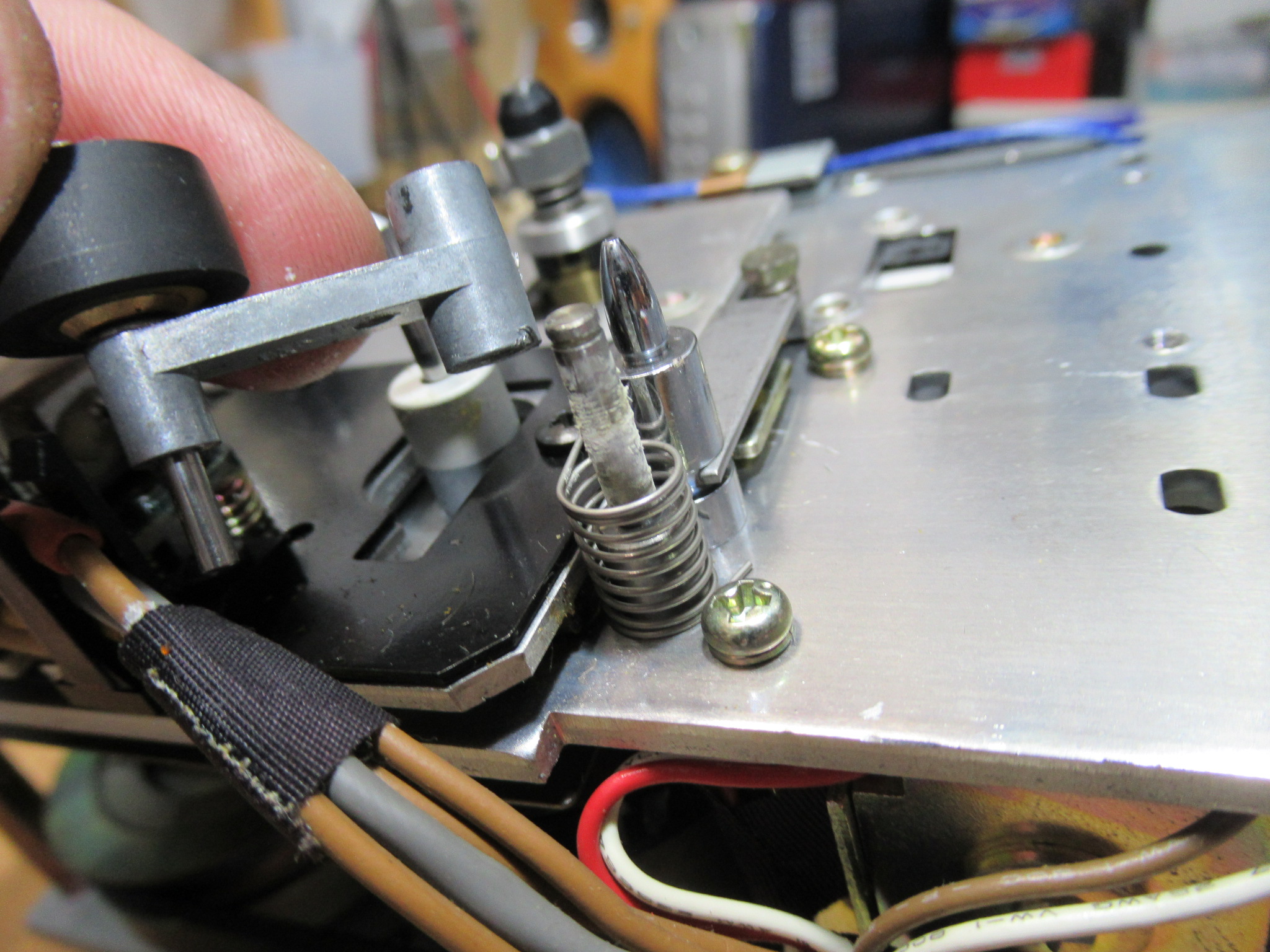

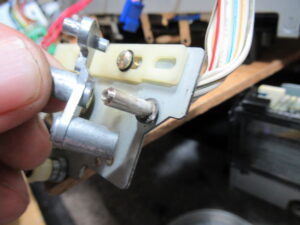

ピンチローラーが全く動きません。

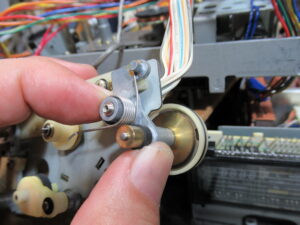

半田ごてで加熱しながら分解します。乾いたグリスを拭き取って再グリスします。

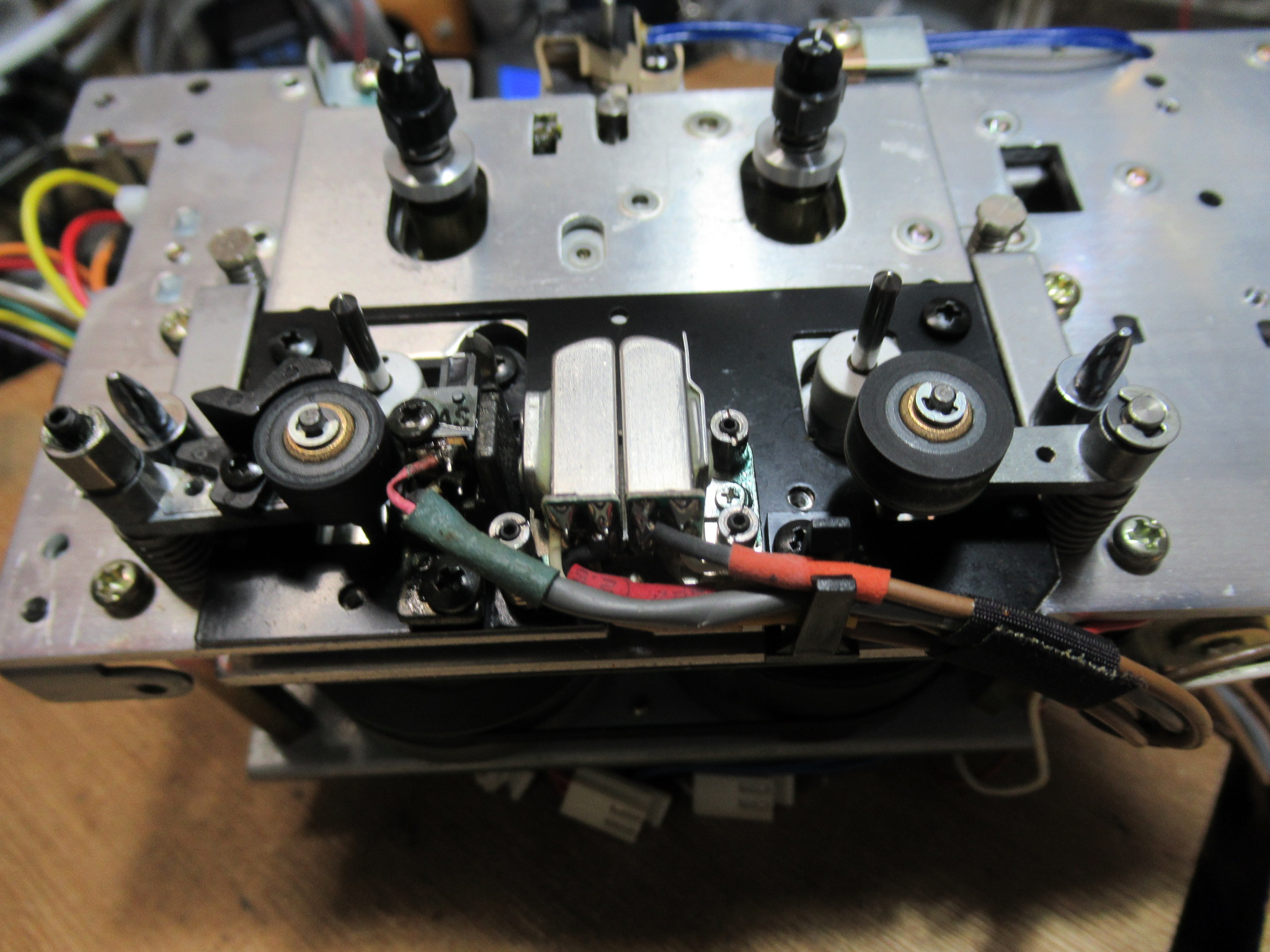

ヘッドブロックを支えるローラーも固着していますので、清掃し再グリスします。

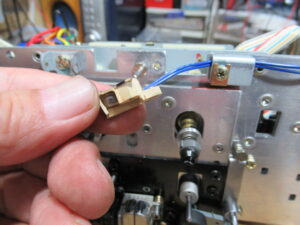

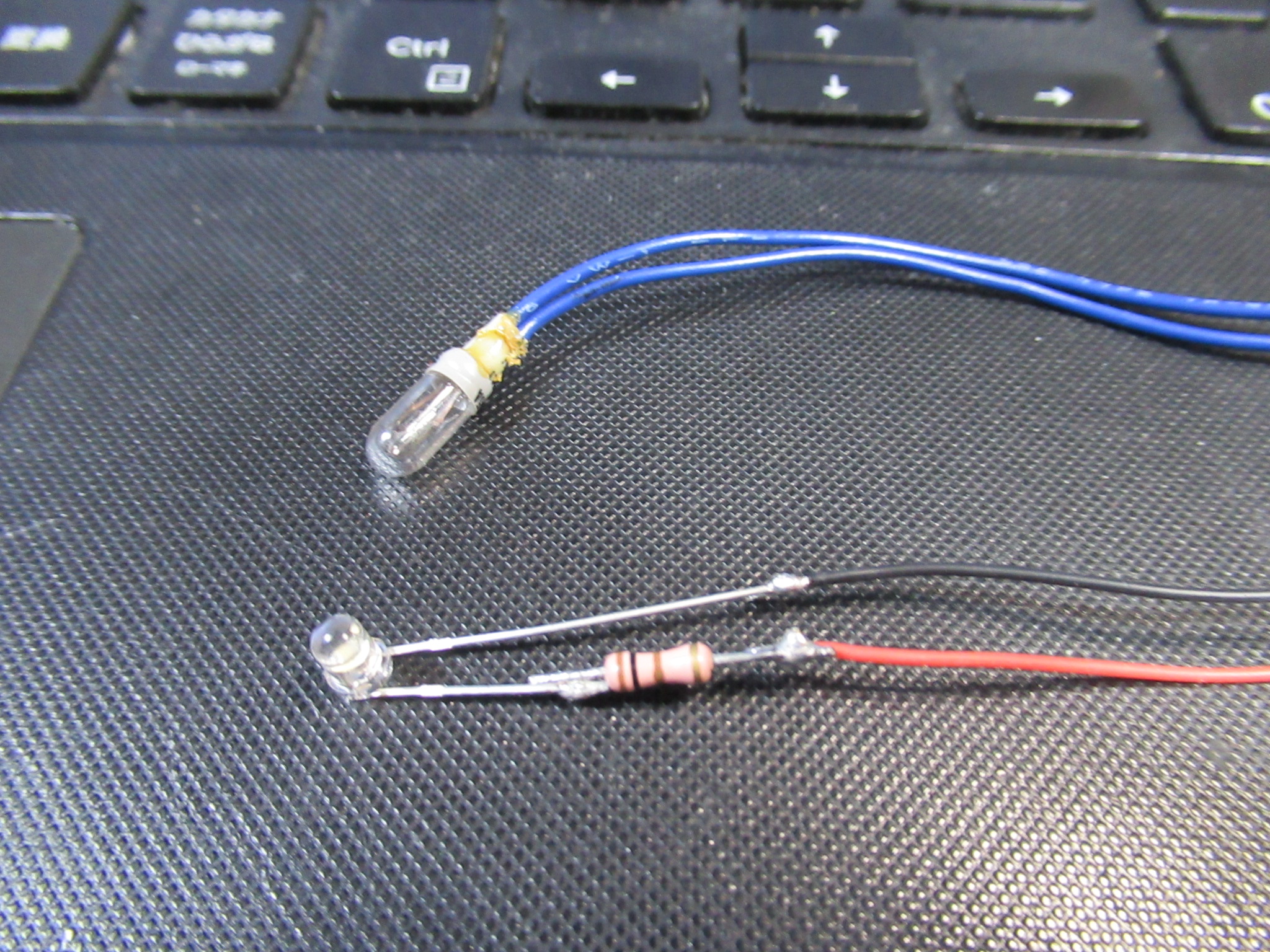

ムギ球をLEDに交換します。電圧は6Vですので、100Ωの抵抗と組み合わせます。
想定していたよりも明るくなりました。
元通り組み付けて動作確認を行います。しかし、リールモーターが回転しません。最初の動作テストでは問題は無かったと思いますが、何があったのでしょうか？

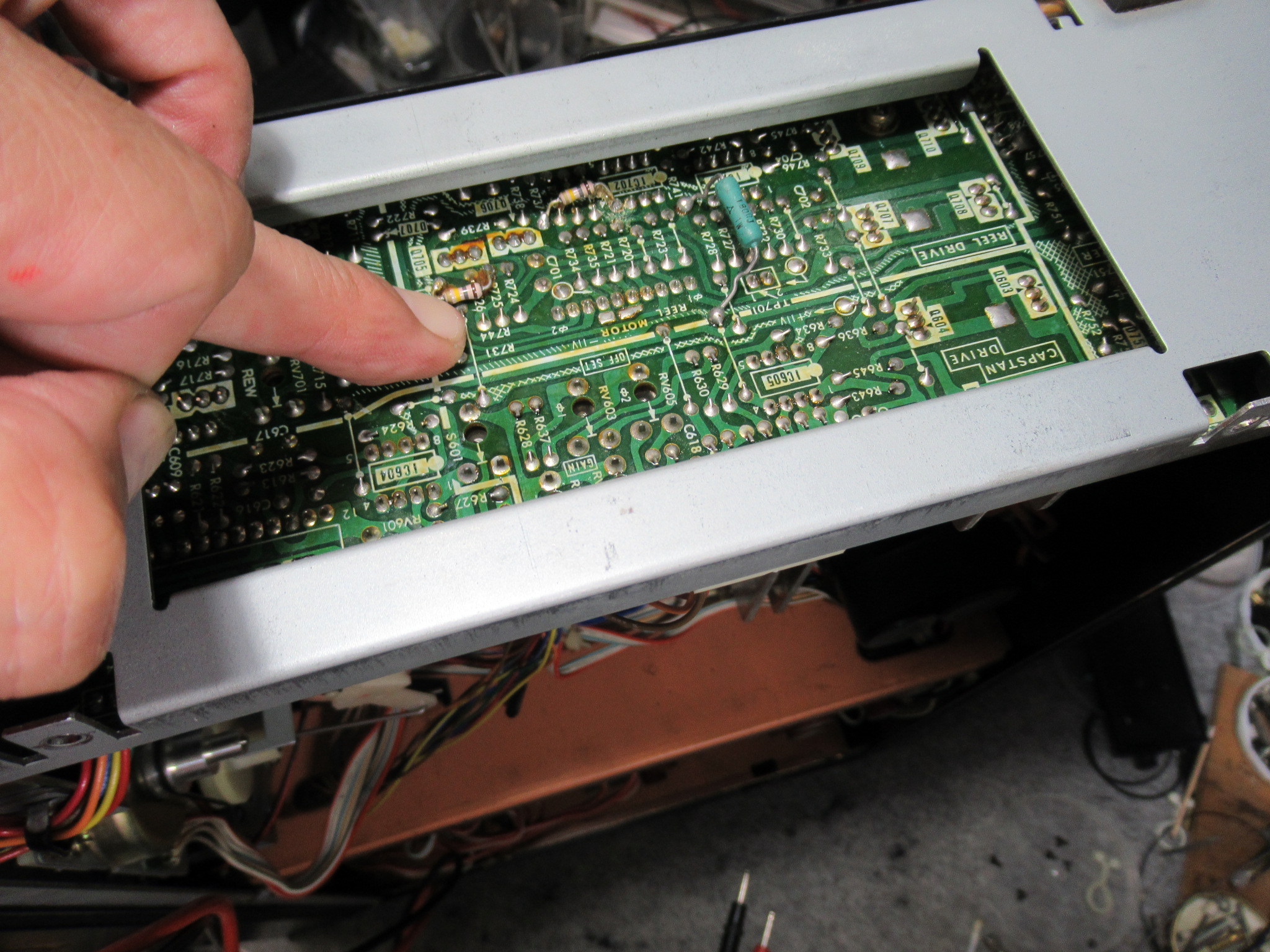

少し焦りましたが、修理ミスはあり得ません。コネクタの差し込み状態や目視での点検を進めると、モーター基板を指で押し付けると動作することがわかりました。接触不良が起きているようです。

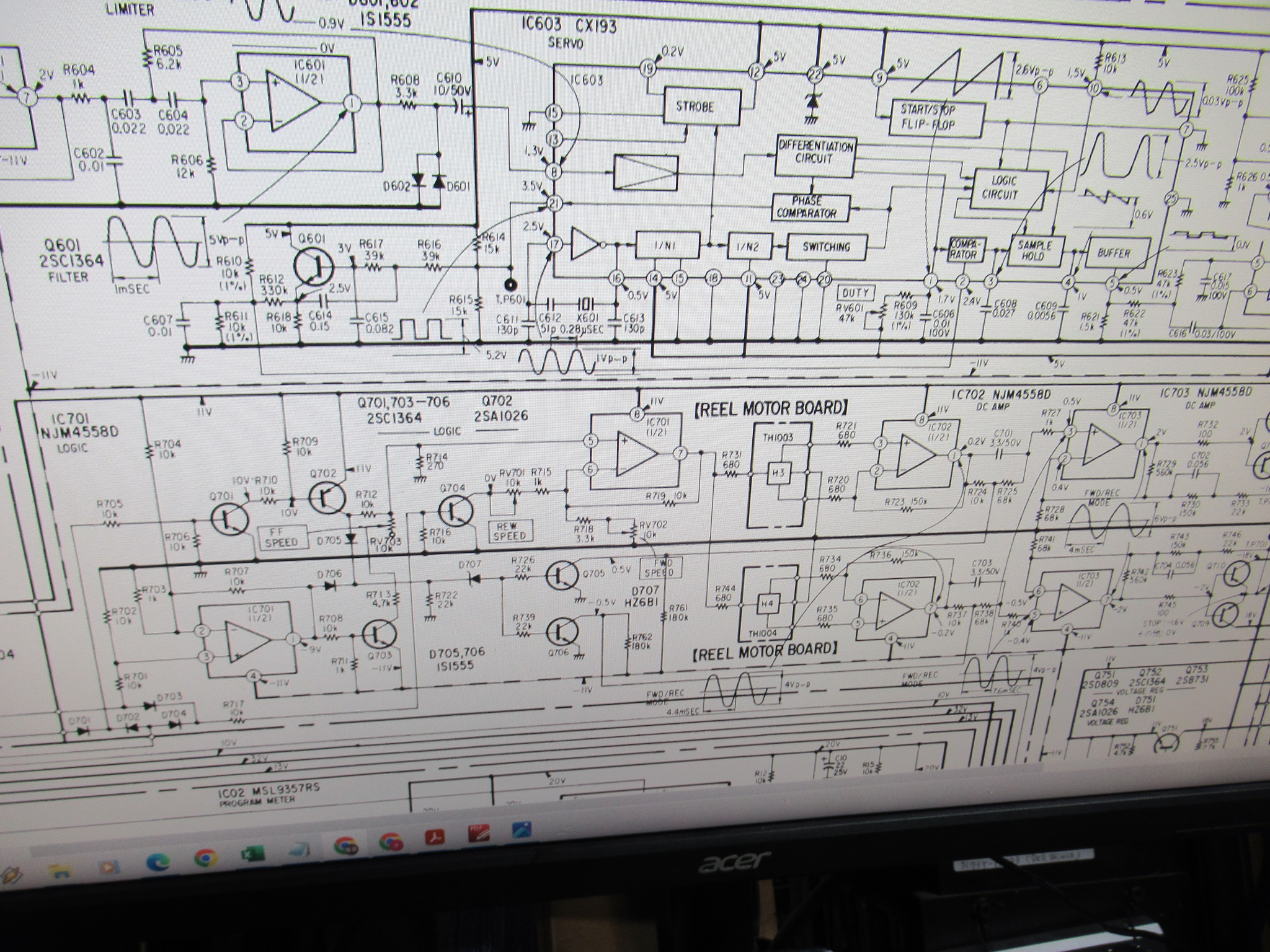

早速、回路図を見ながら点検を進めると、一部に電圧異常があることがわかりました。

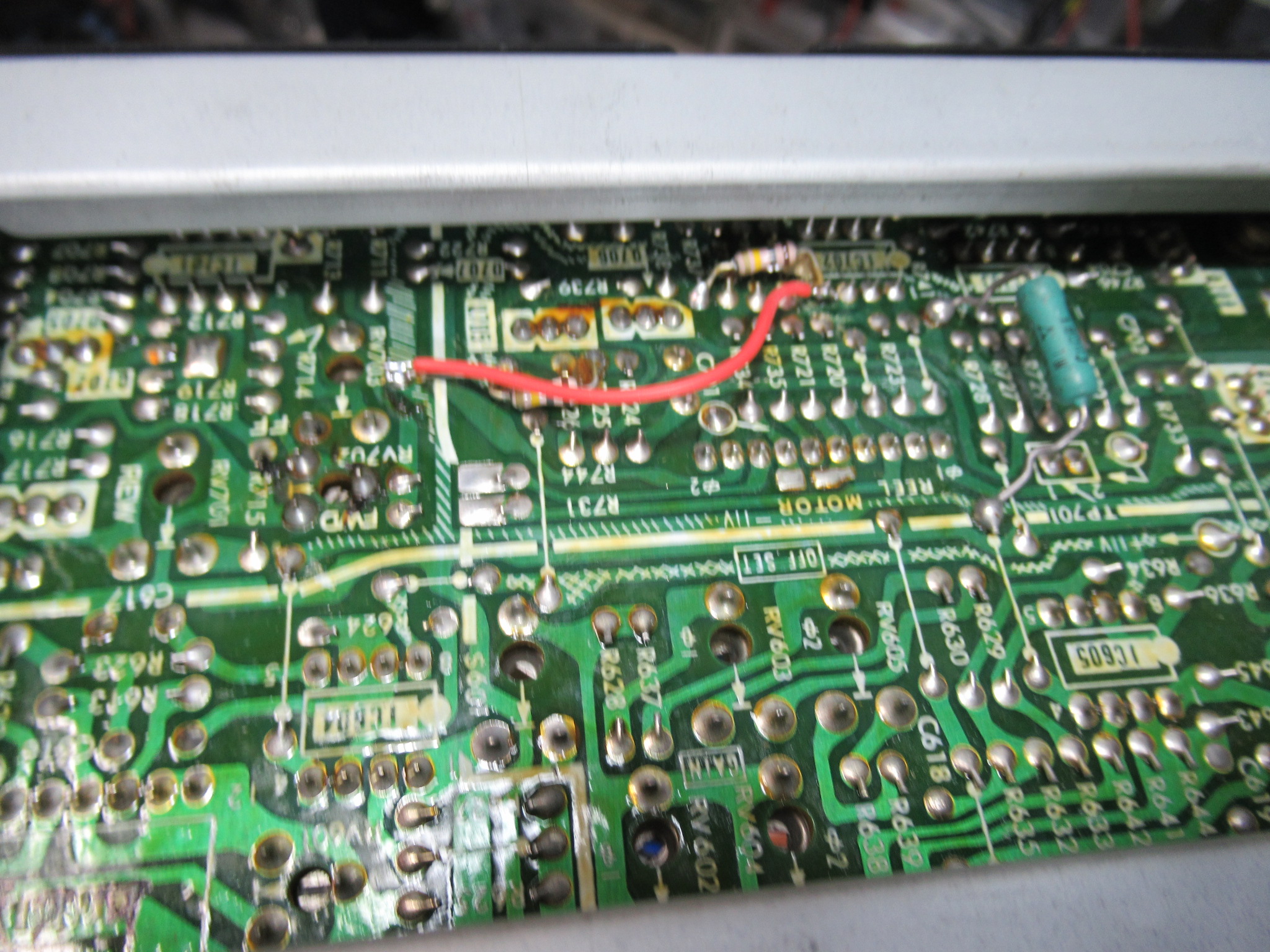

基板のプリントパターンが断線している箇所を発見しましたので、バイパスラインを設けました。
ようやく動作しました。

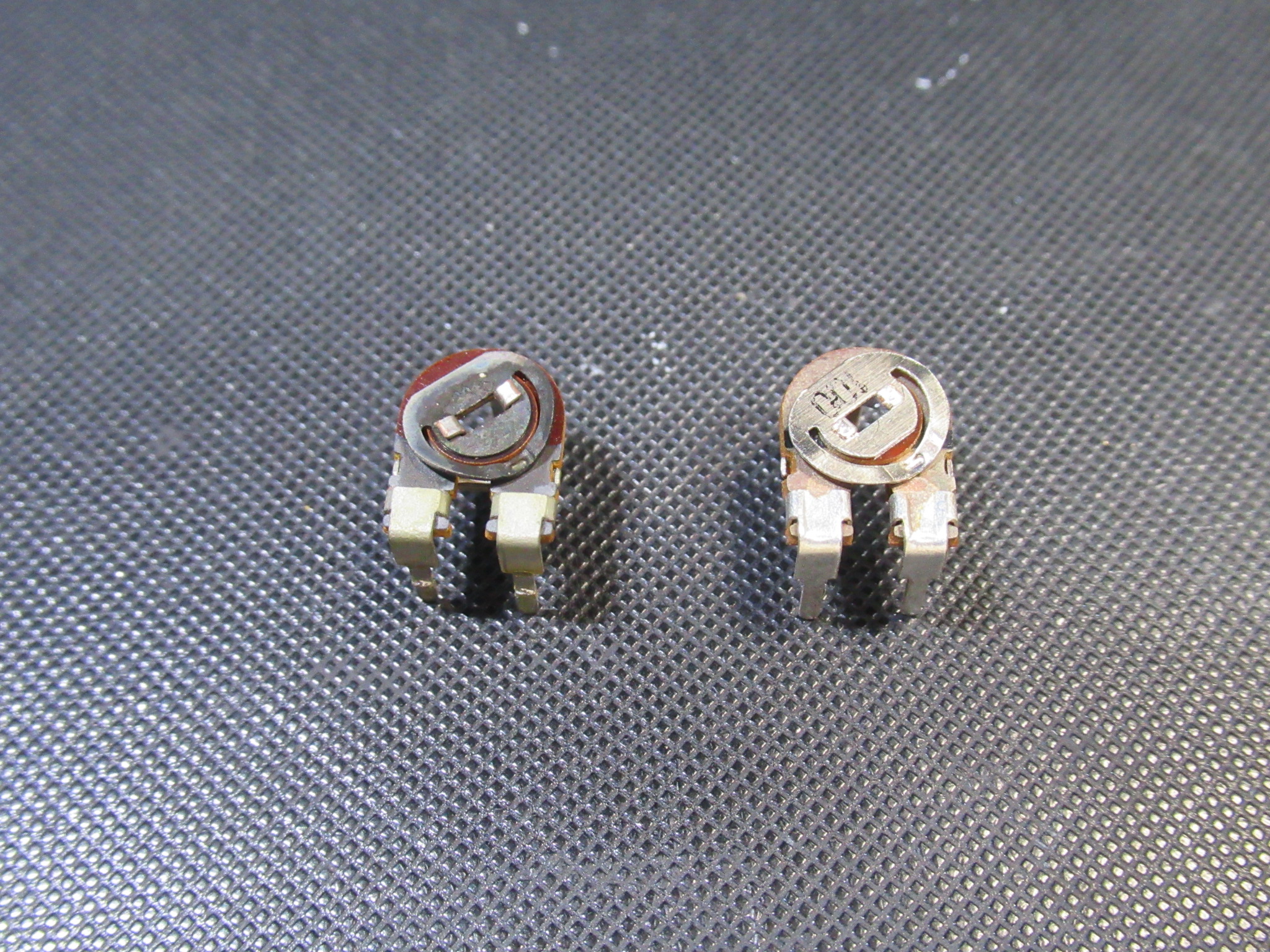

この年代の機種のモーター基板における最大のウイークポイントは、スイッチの接触不良により再生不可または速度低下が起こるというものです。予防措置として交換します。

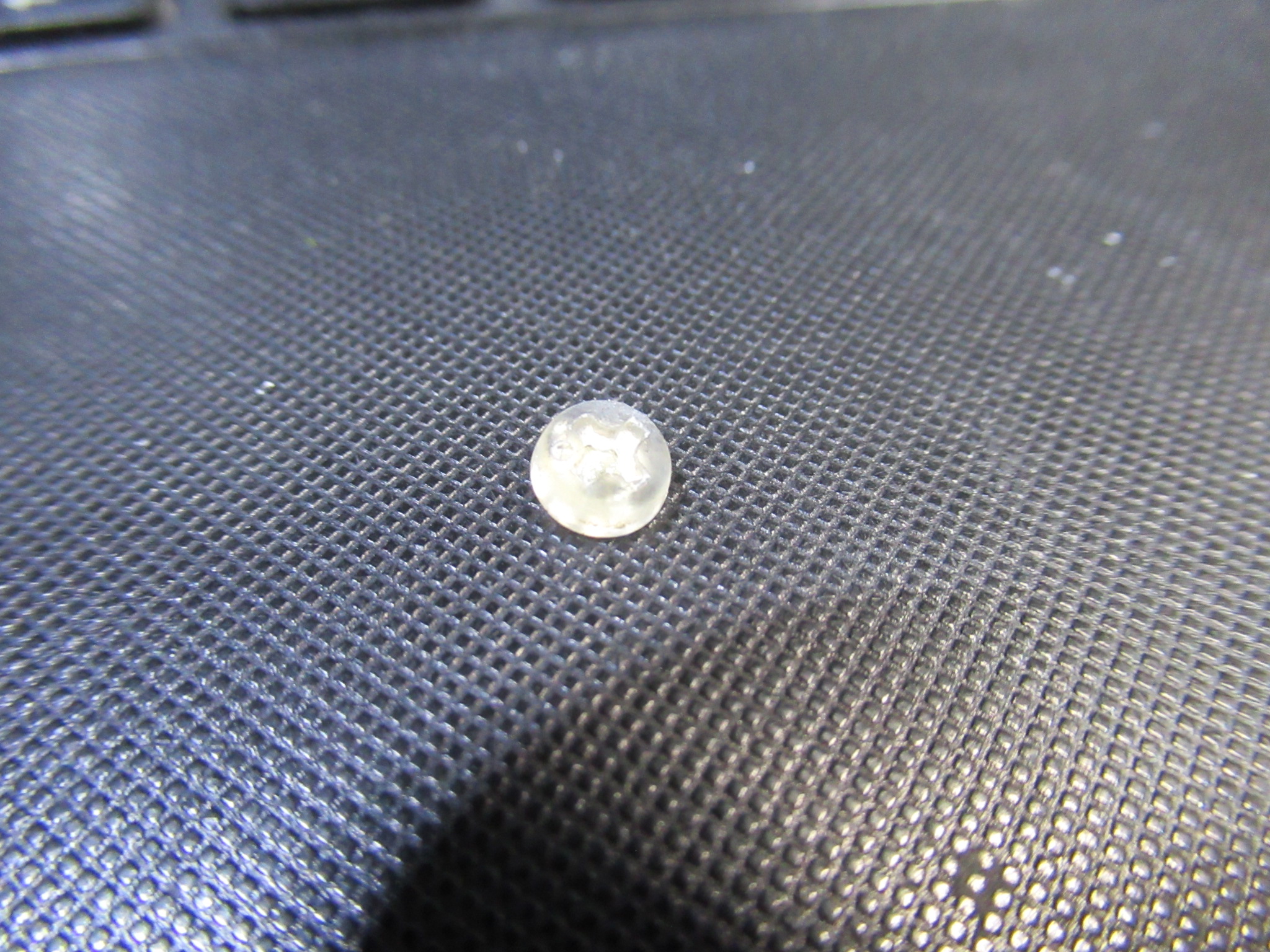

作業中にカランという音がしました。見ると、樹脂製ビスの頭部のようです。これは以前も経験済みです。

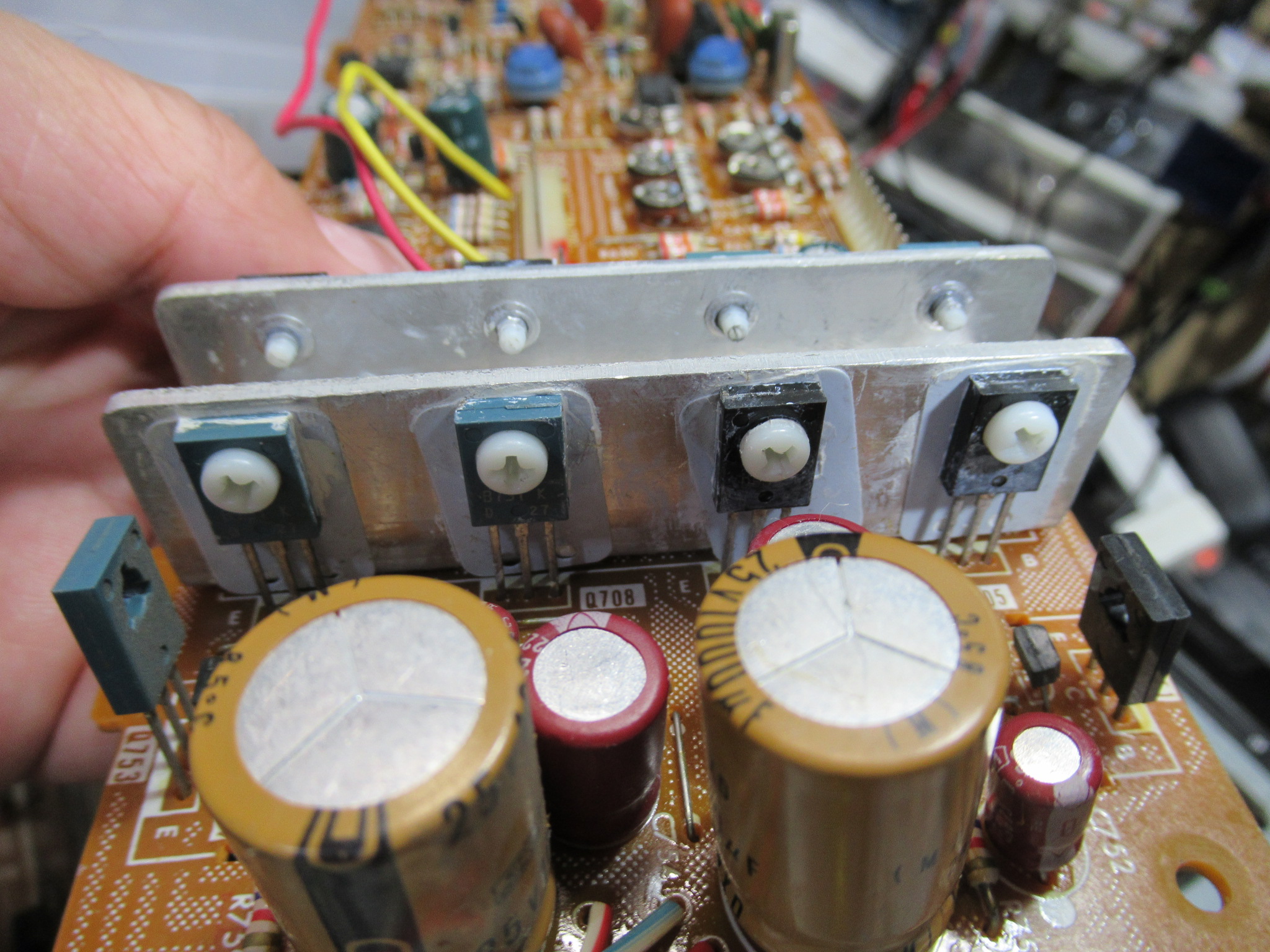

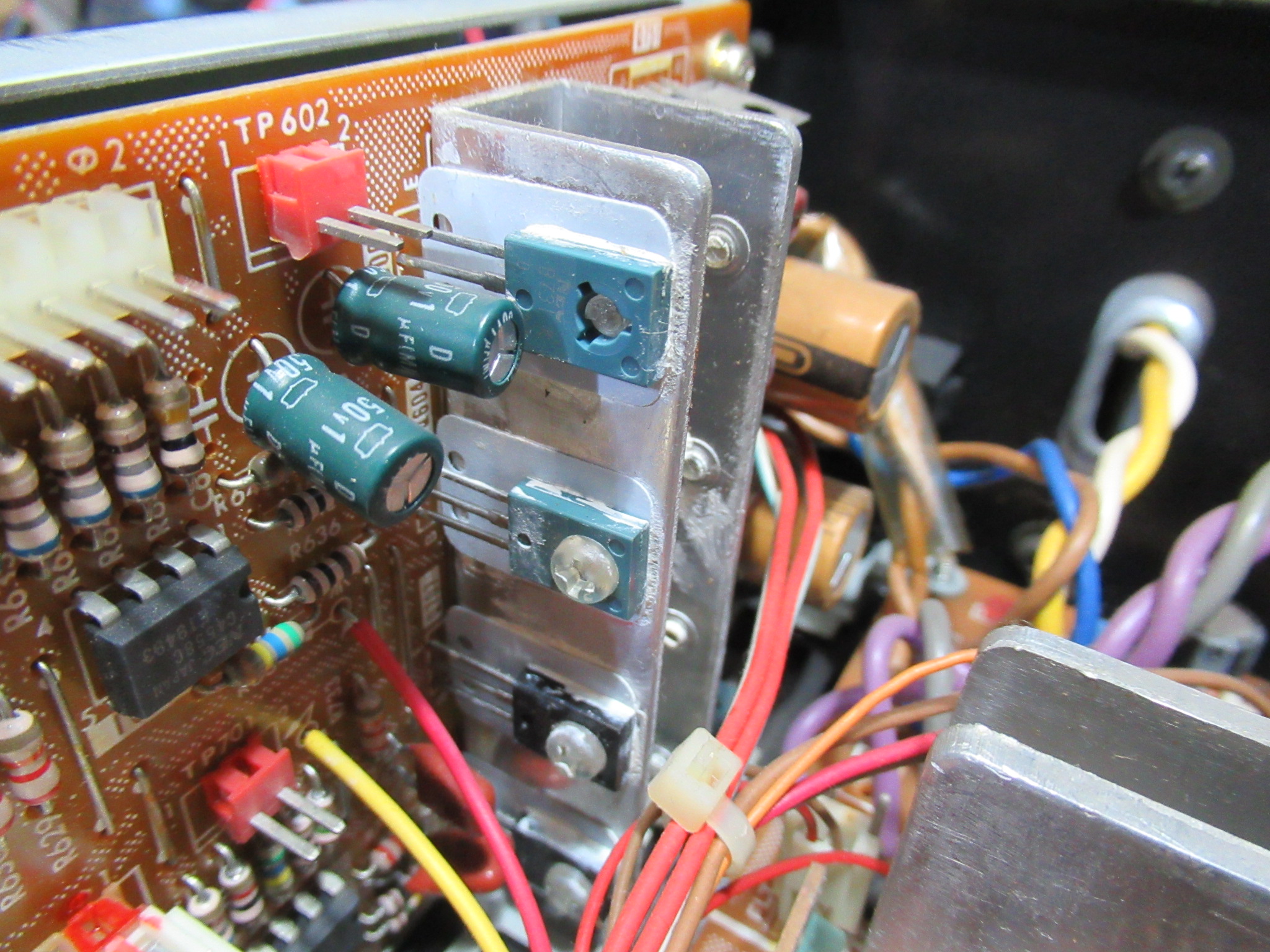

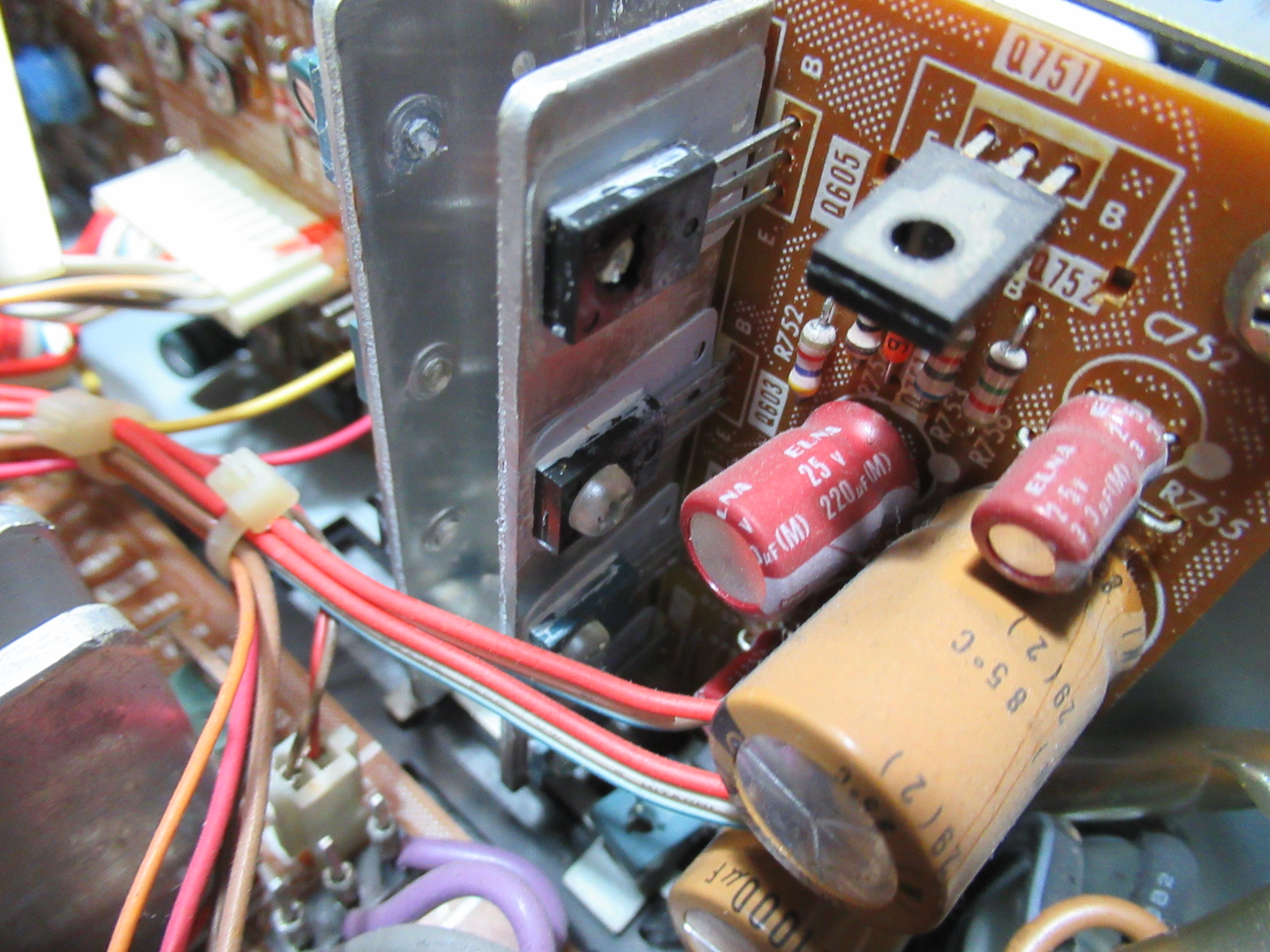

発熱の大きなトランジスタを放熱板に固定している樹脂製ビスです。

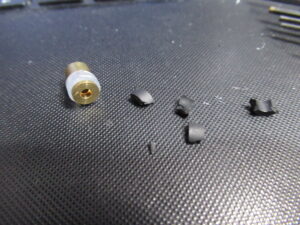

反対側も同じようになっていました。熱や経年劣化により断裂したようです。
８ケすべて交換しました。

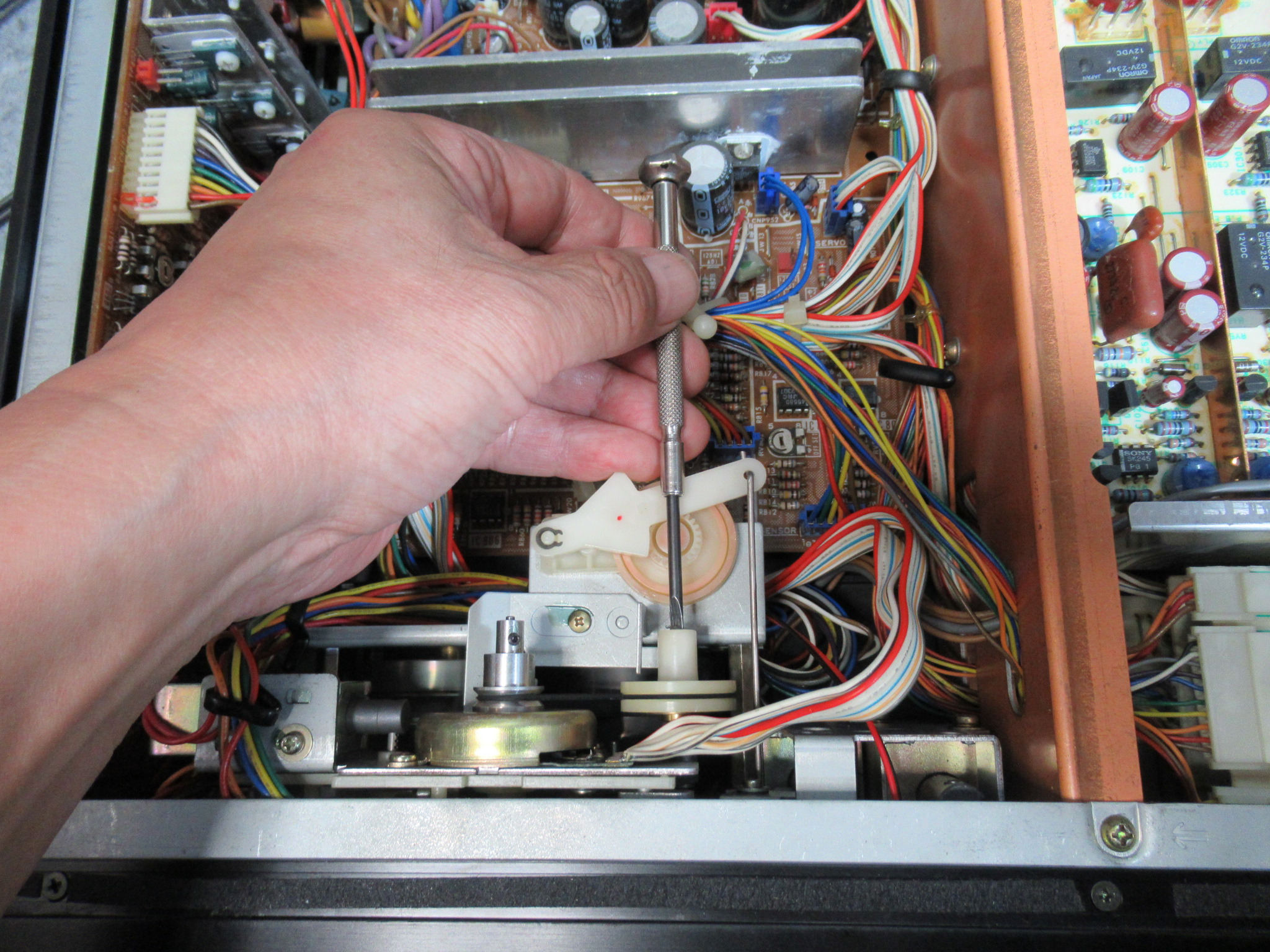

点検調整に移ります。このメカでは、巻き取りトルクとバックテンションの点検が必須ですので、トルクメーターで確認すると、巻き取りトルクが規定値の2.5倍になっていました。これには驚きましたが、アイドラーゴム交換でグリップが増大した関係でしょうか？調整を行います。

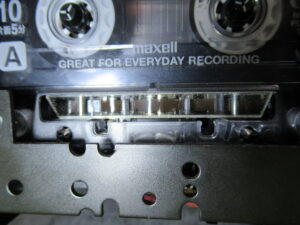

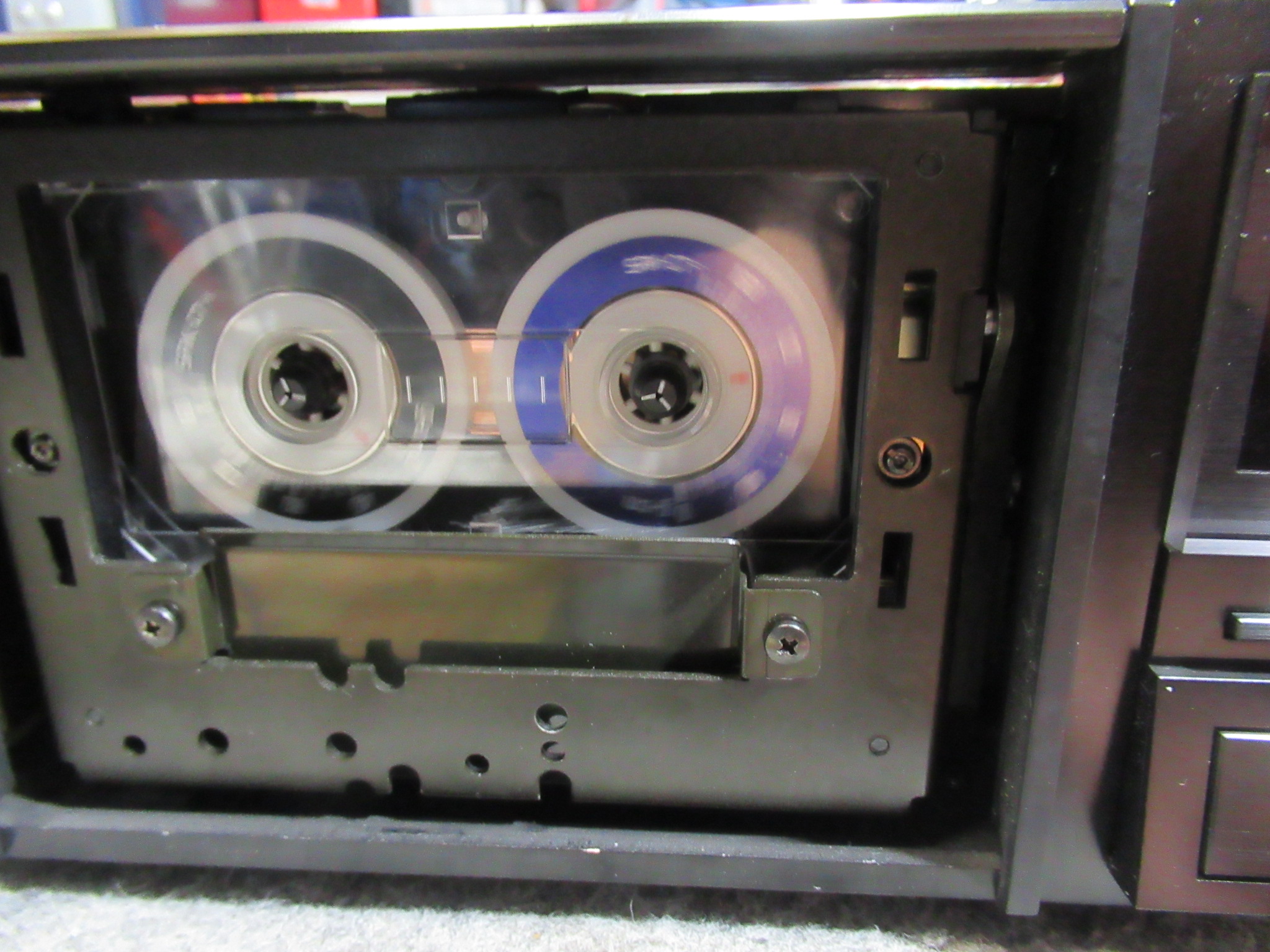

ミラーカセットを用いてテープの走行状態を目視点検します。

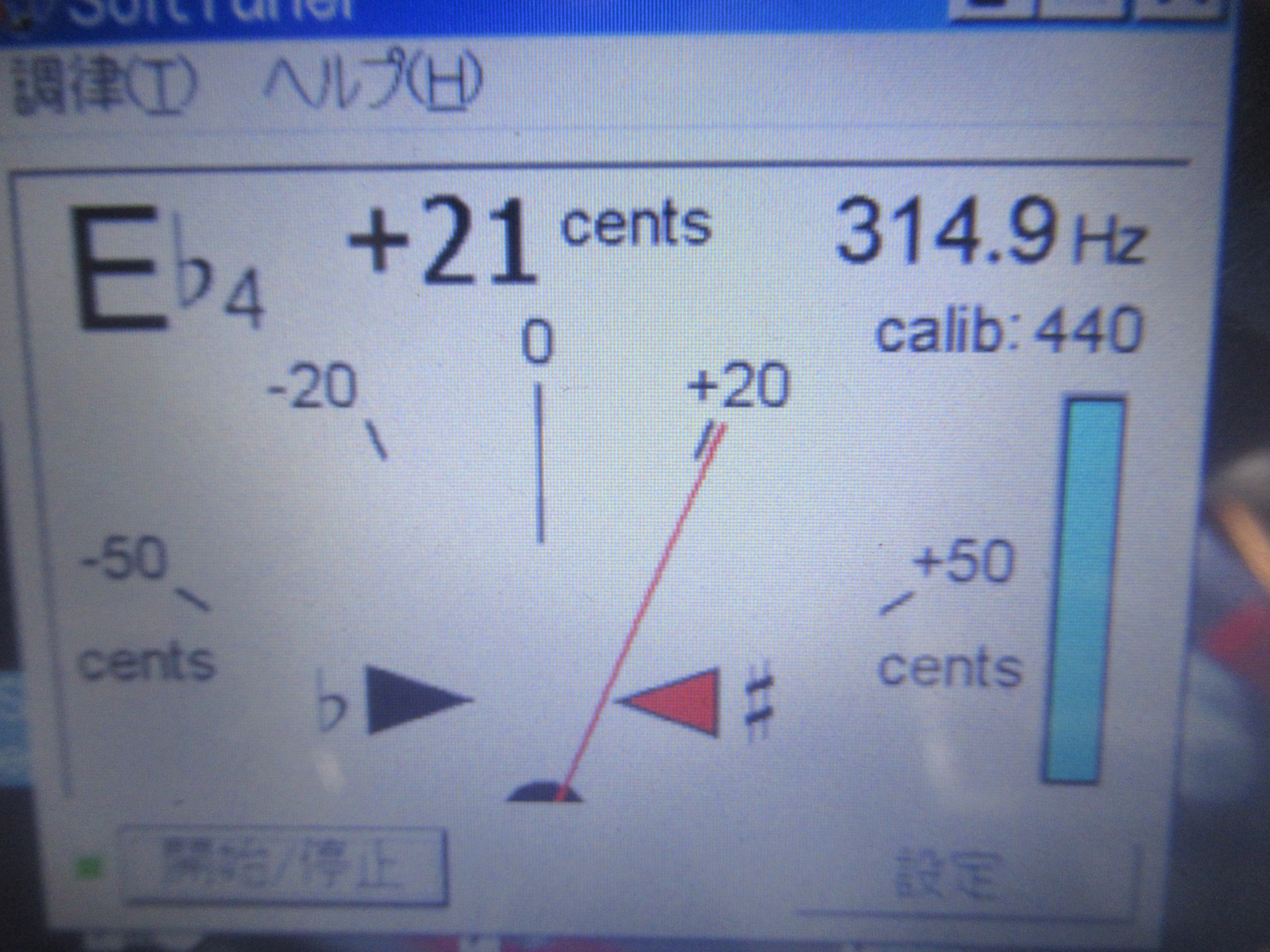

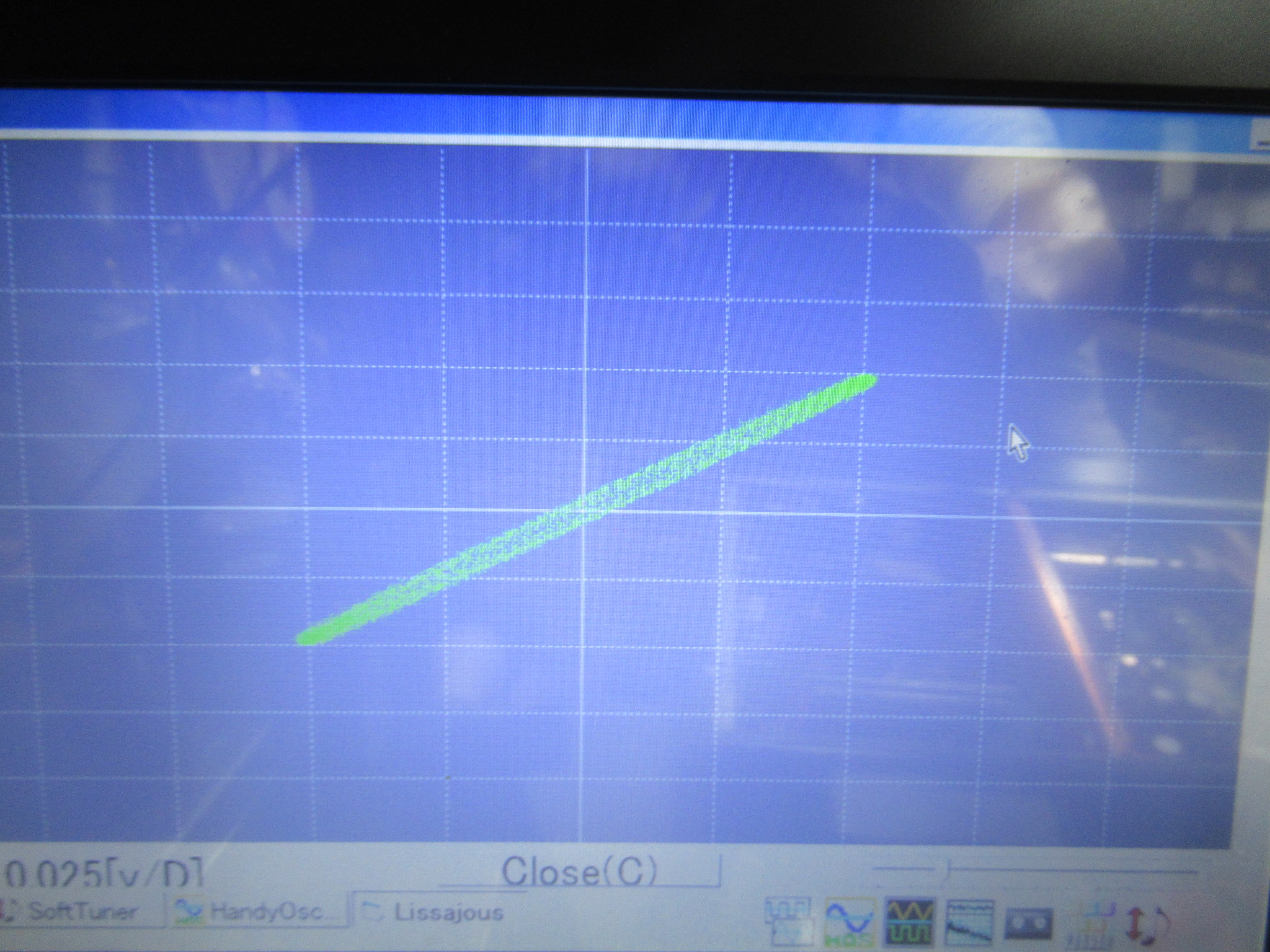

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

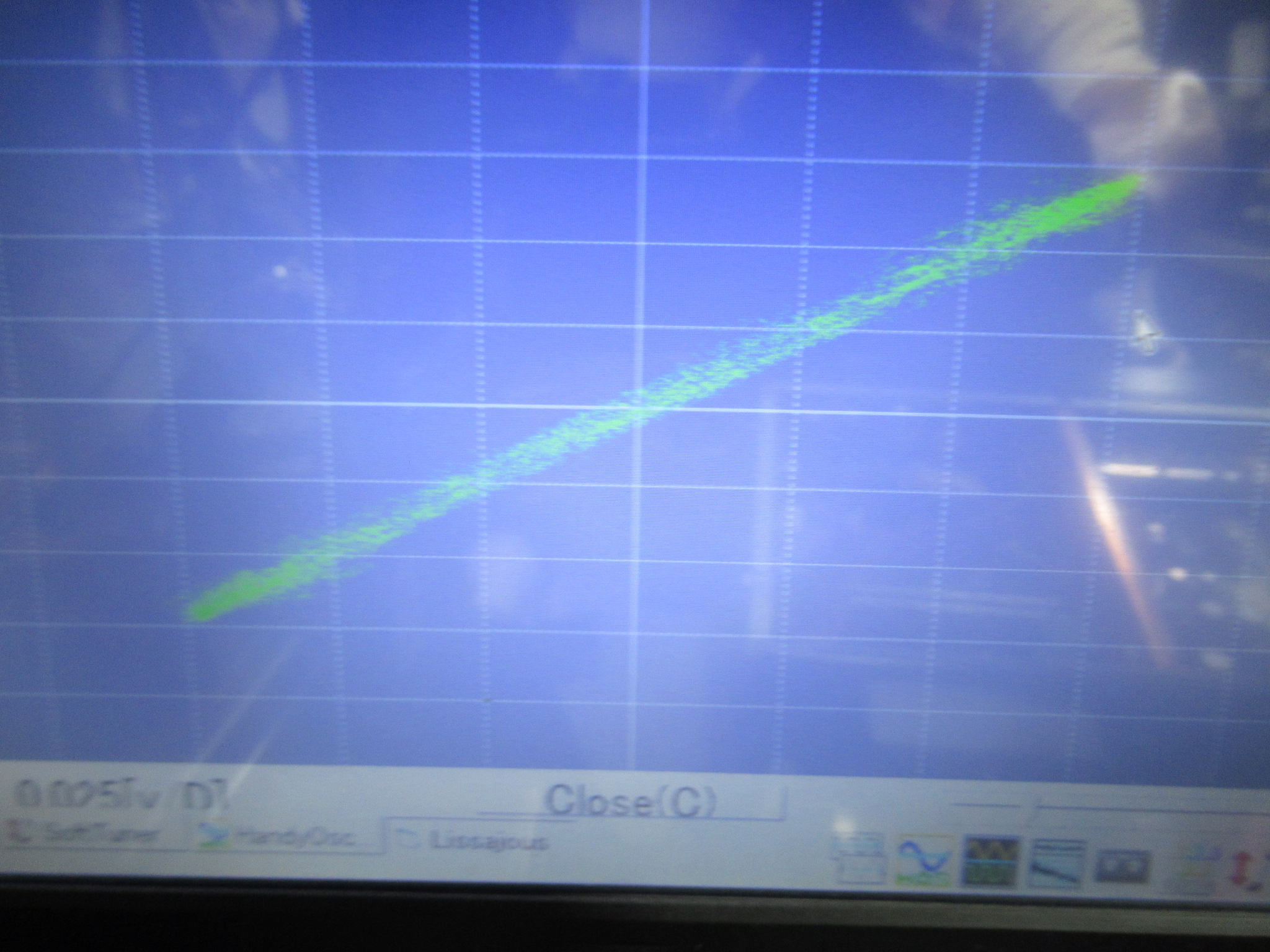

再生ヘッドと録音ヘッドのアジマスの調整を行います。

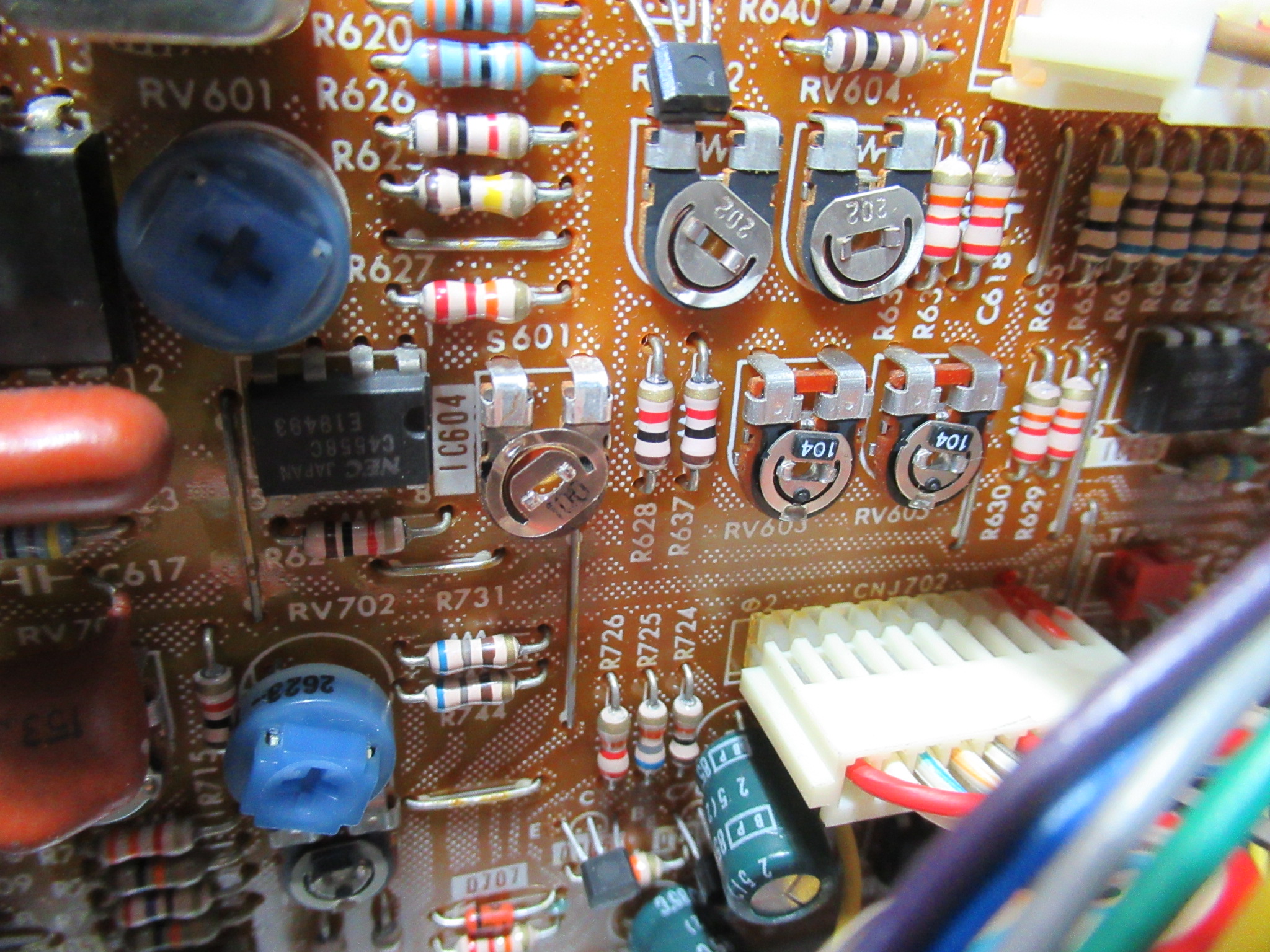

キャリブレーション後の録再バランス調整を行います。

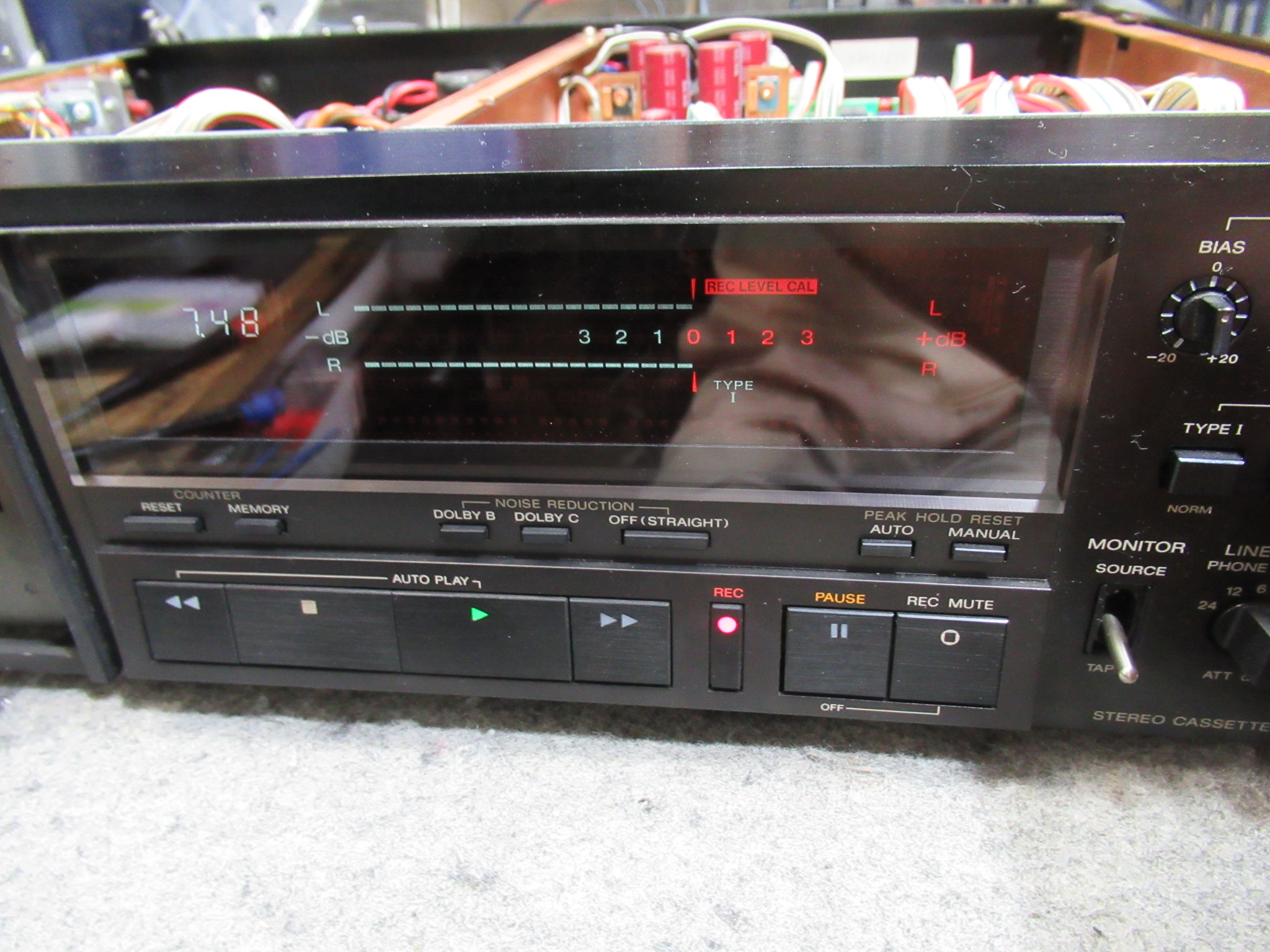

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
