TC-K222ESL

SONY TC-K222ESL

投稿日:2025年7月30日 更新日:

SONY製3ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESLです。

当店で8年ほど前に販売した機器です。

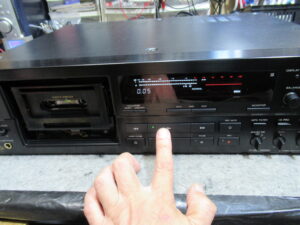

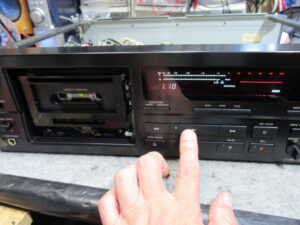

一応動作品ですが、

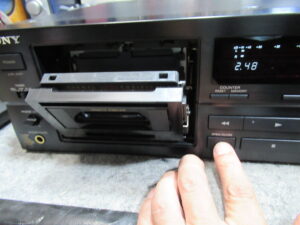

トレイが閉まるのが突然ゆっくりになったり、

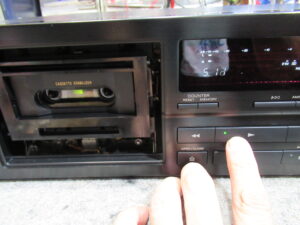

再生ボタンを押すと、ランプは再生ボタンに点灯しますが、動作は早送りになったりします。

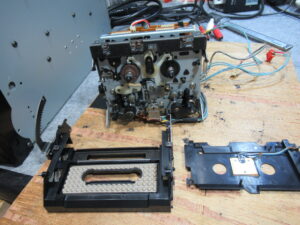

メカを降ろして分解を進めます。

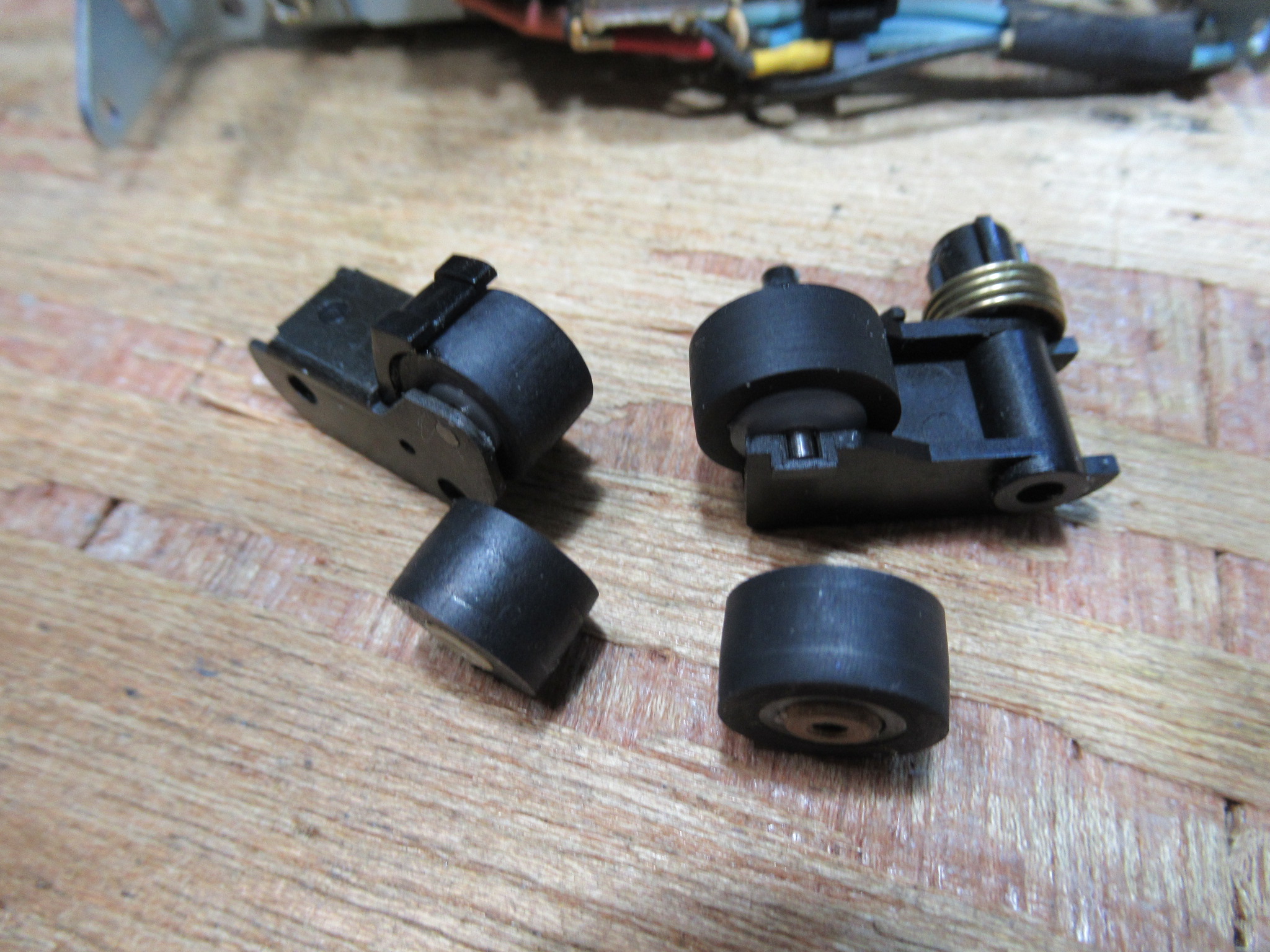

ピンチローラーを交換します。

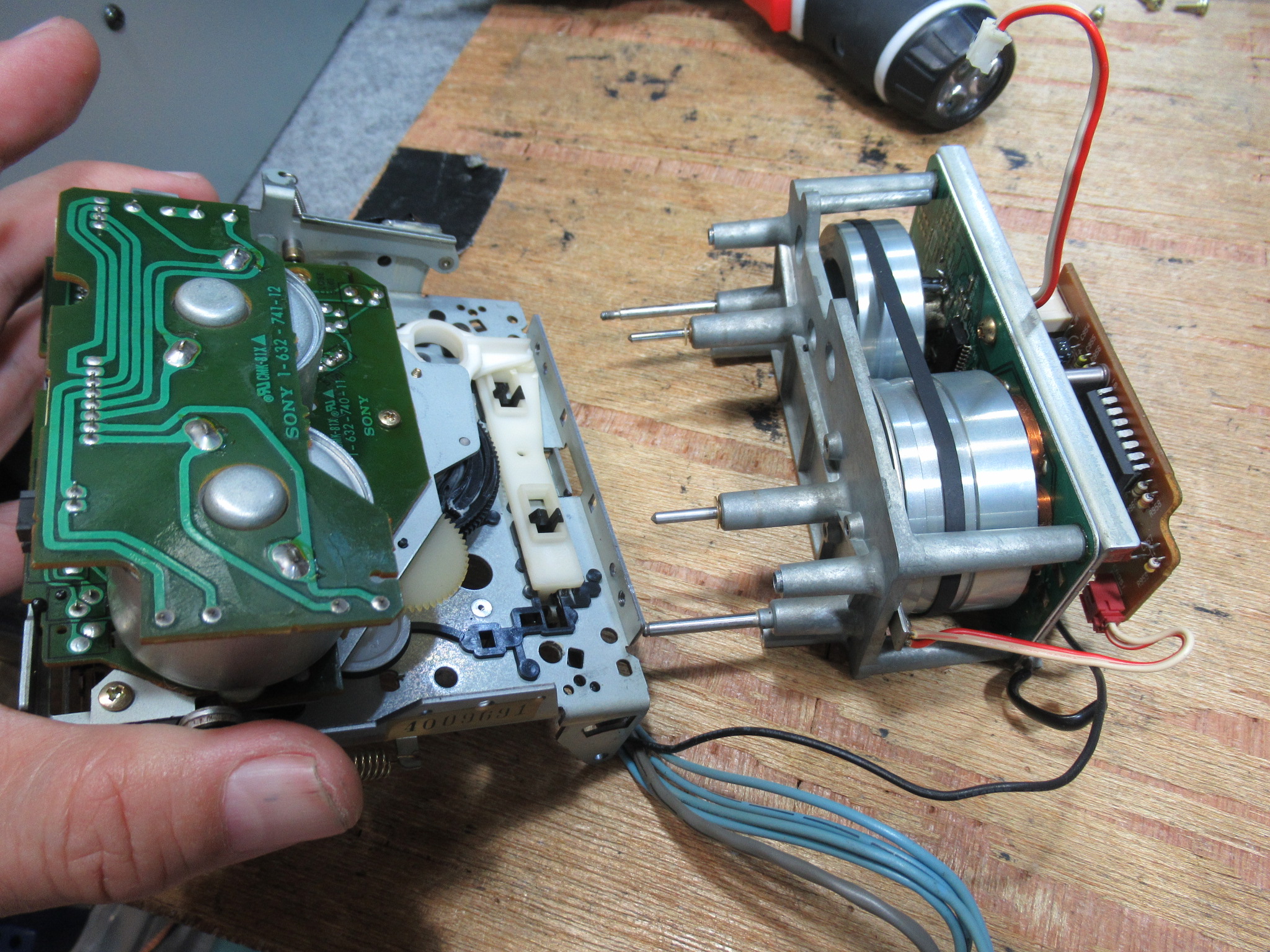

キャプスタンモーターユニットを切り離します。

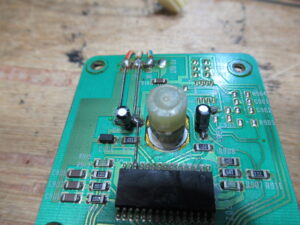

基板面の電解コンデンサーは対処済みです。

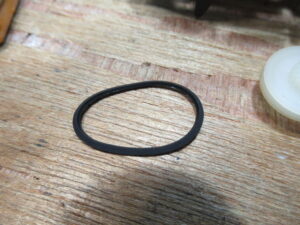

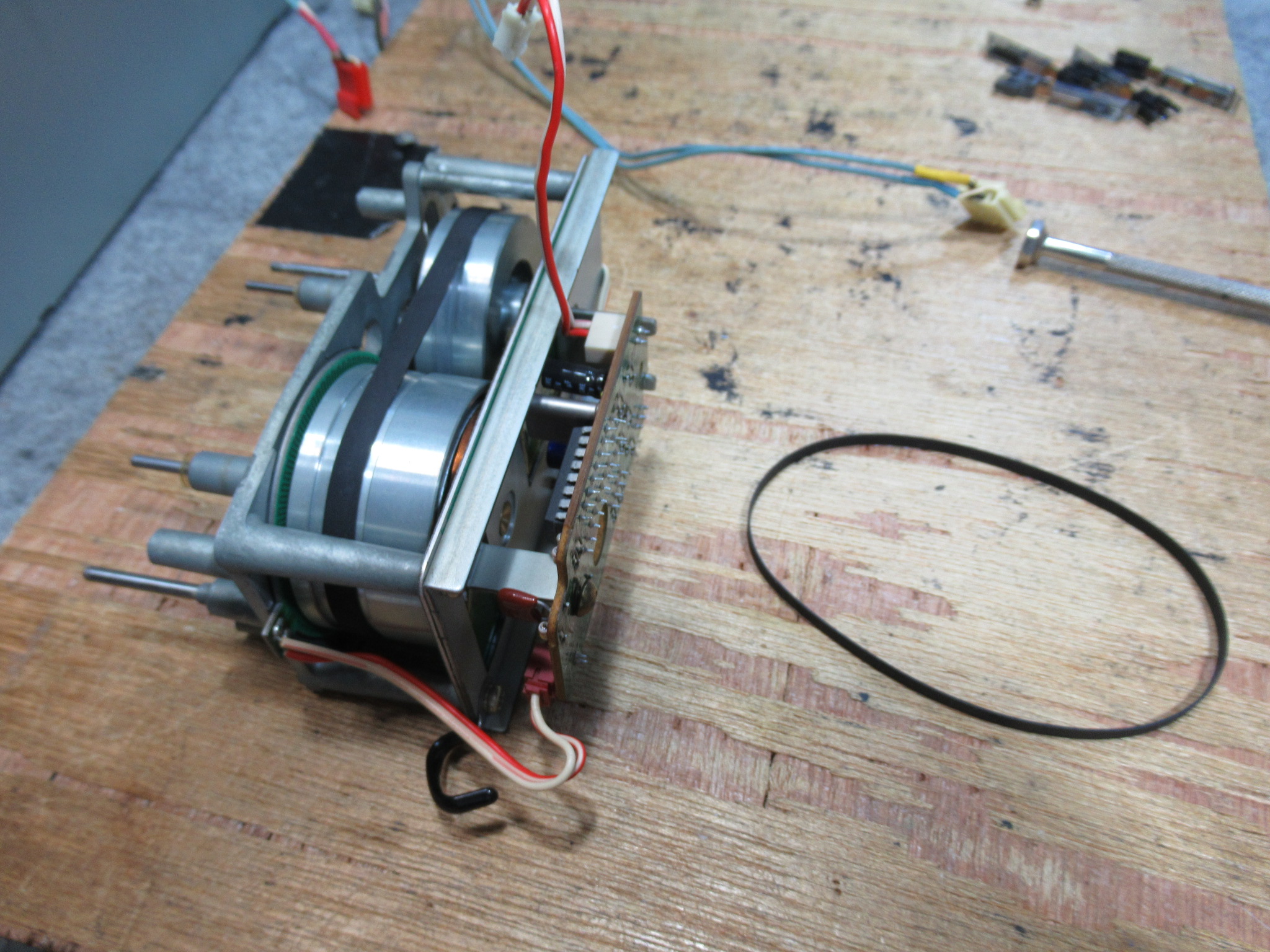

ベルトを交換します。

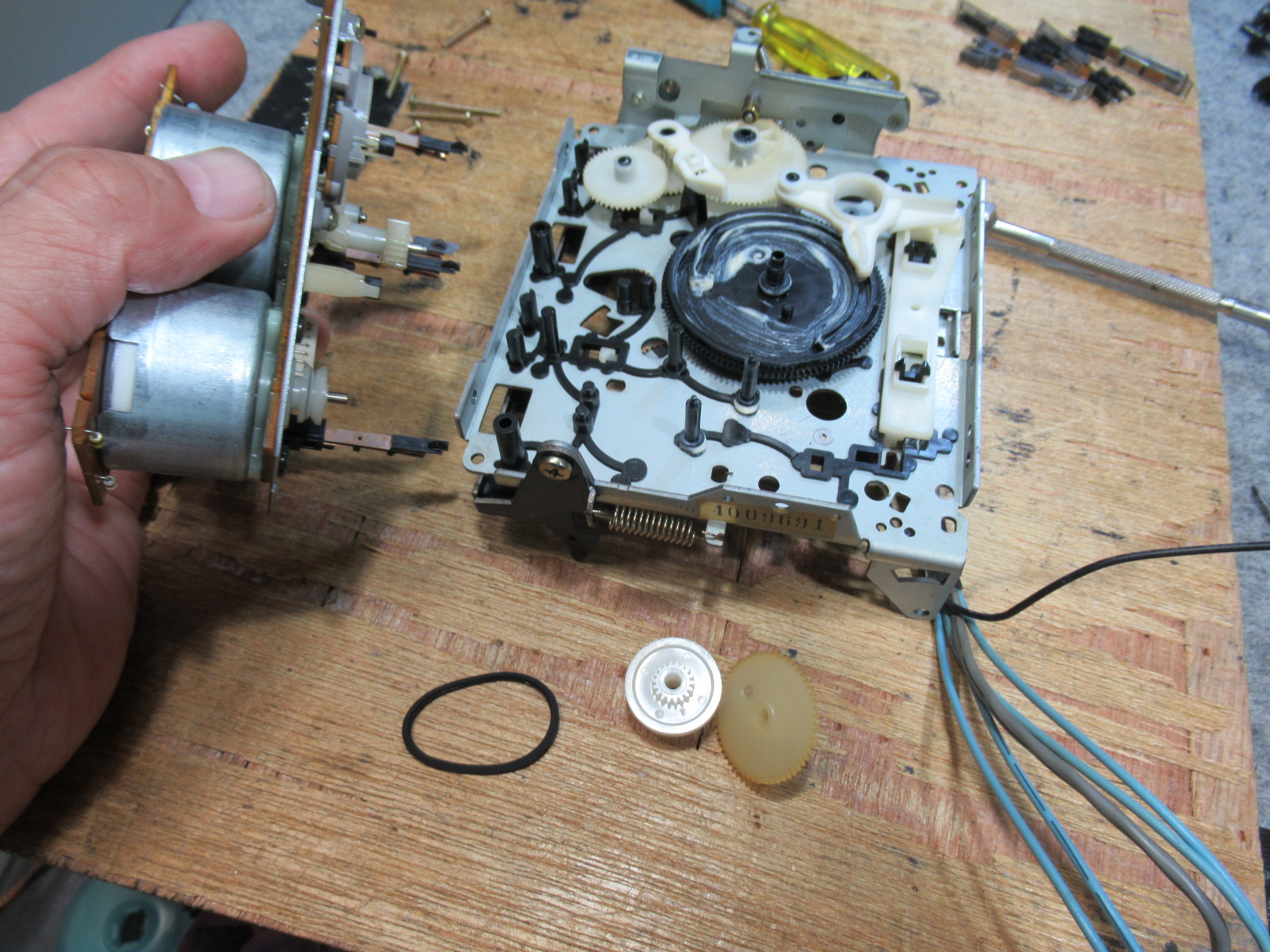

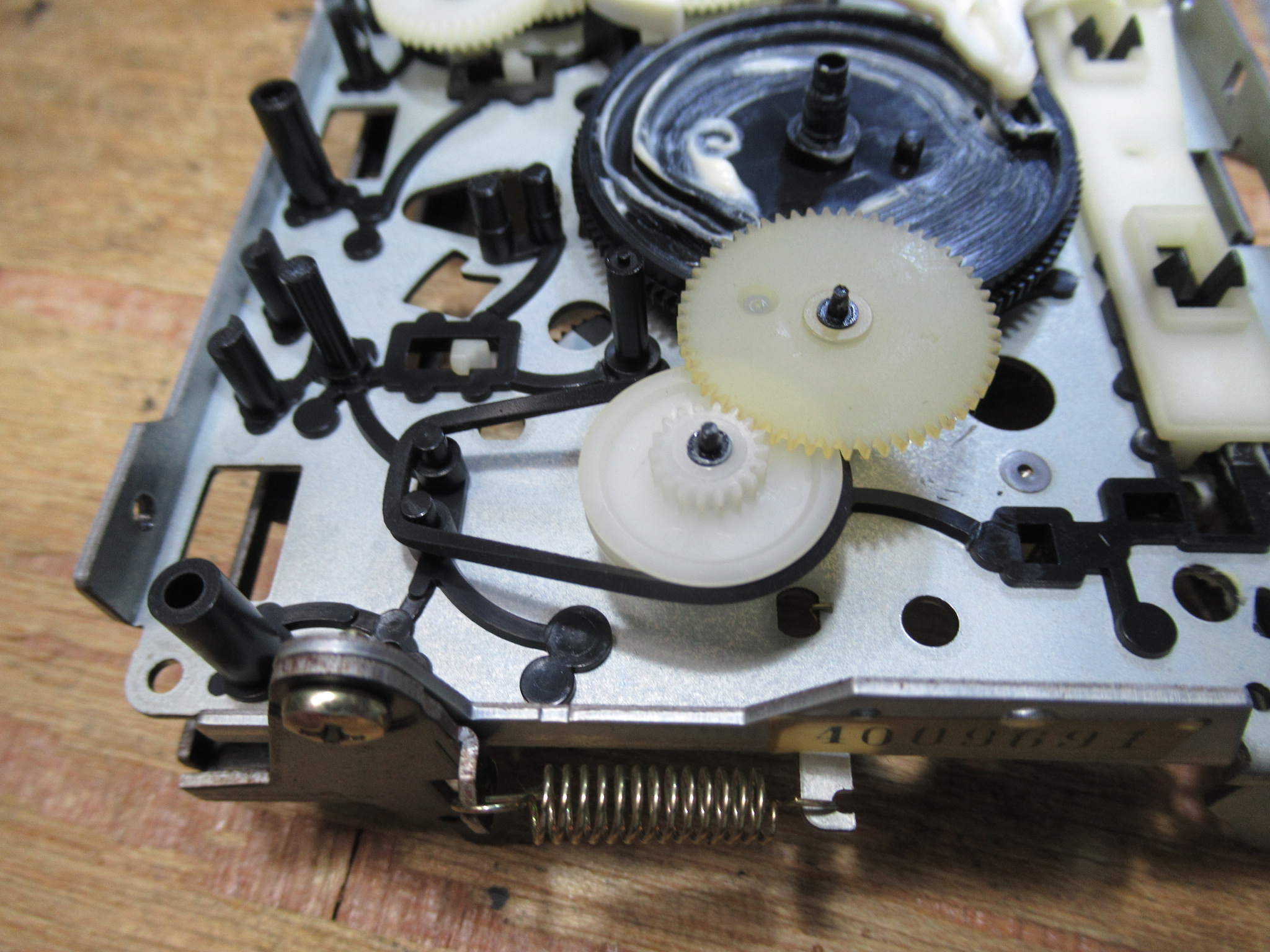

モーターユニットを取り外し、モードベルトを交換します。

オートセレクタ用スイッチ接点を磨きます。

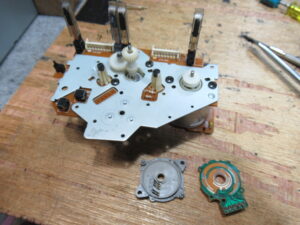

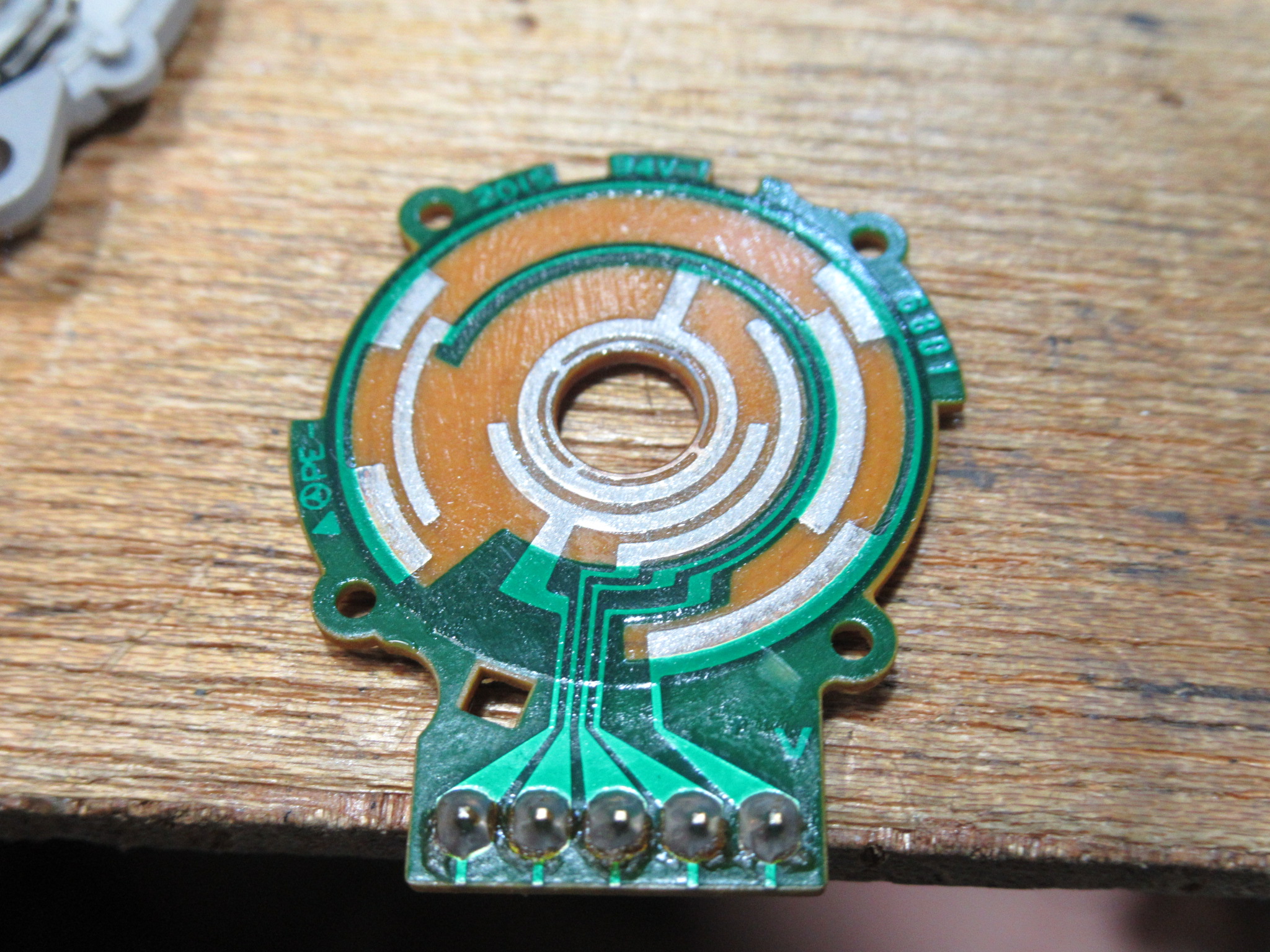

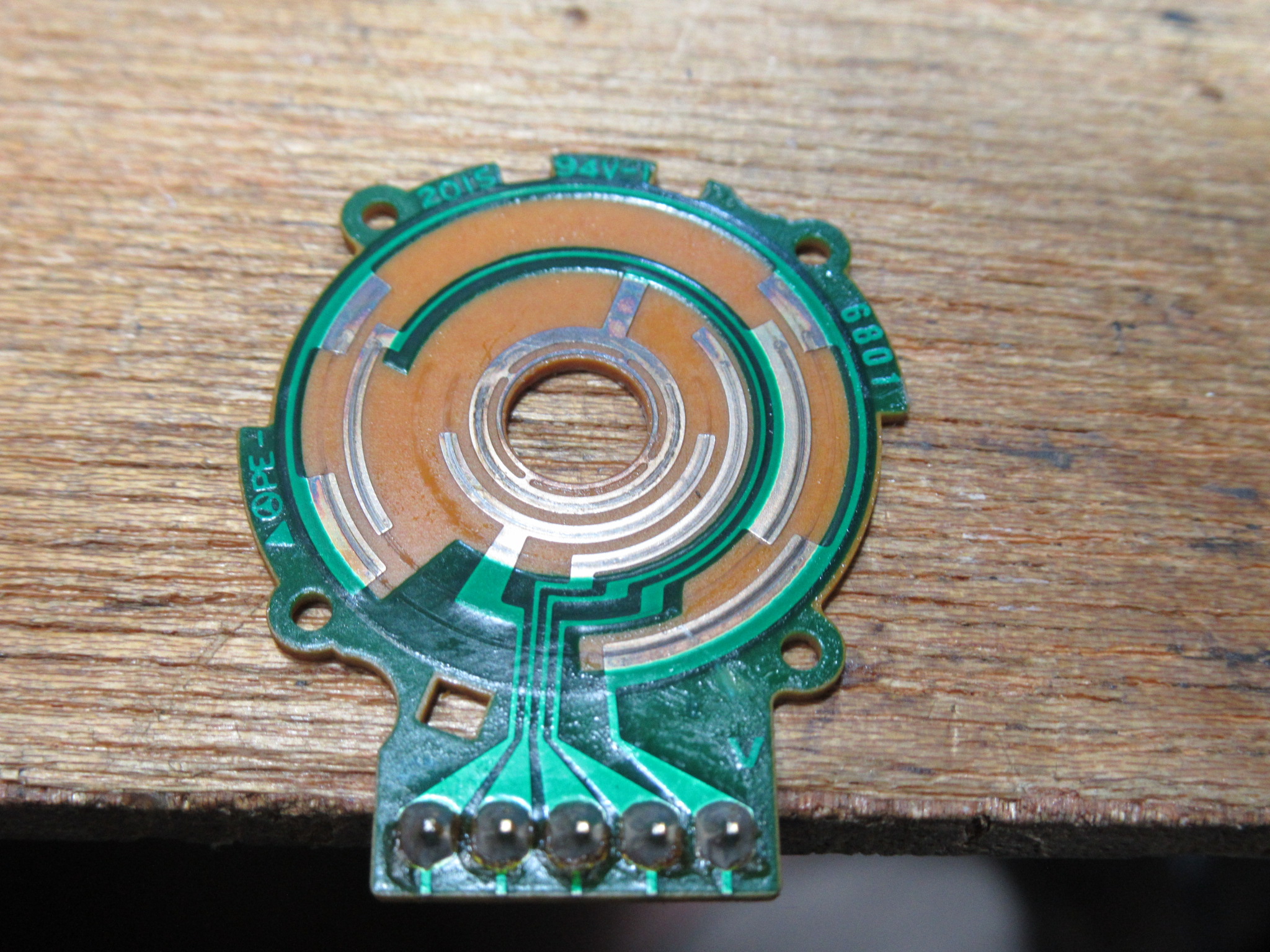

ロータリーエンコーダーの接点を研磨清掃し、スライド接点専用グリスを処置します。

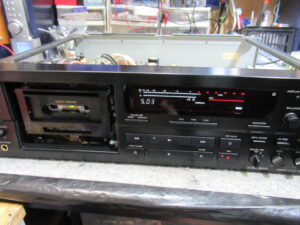

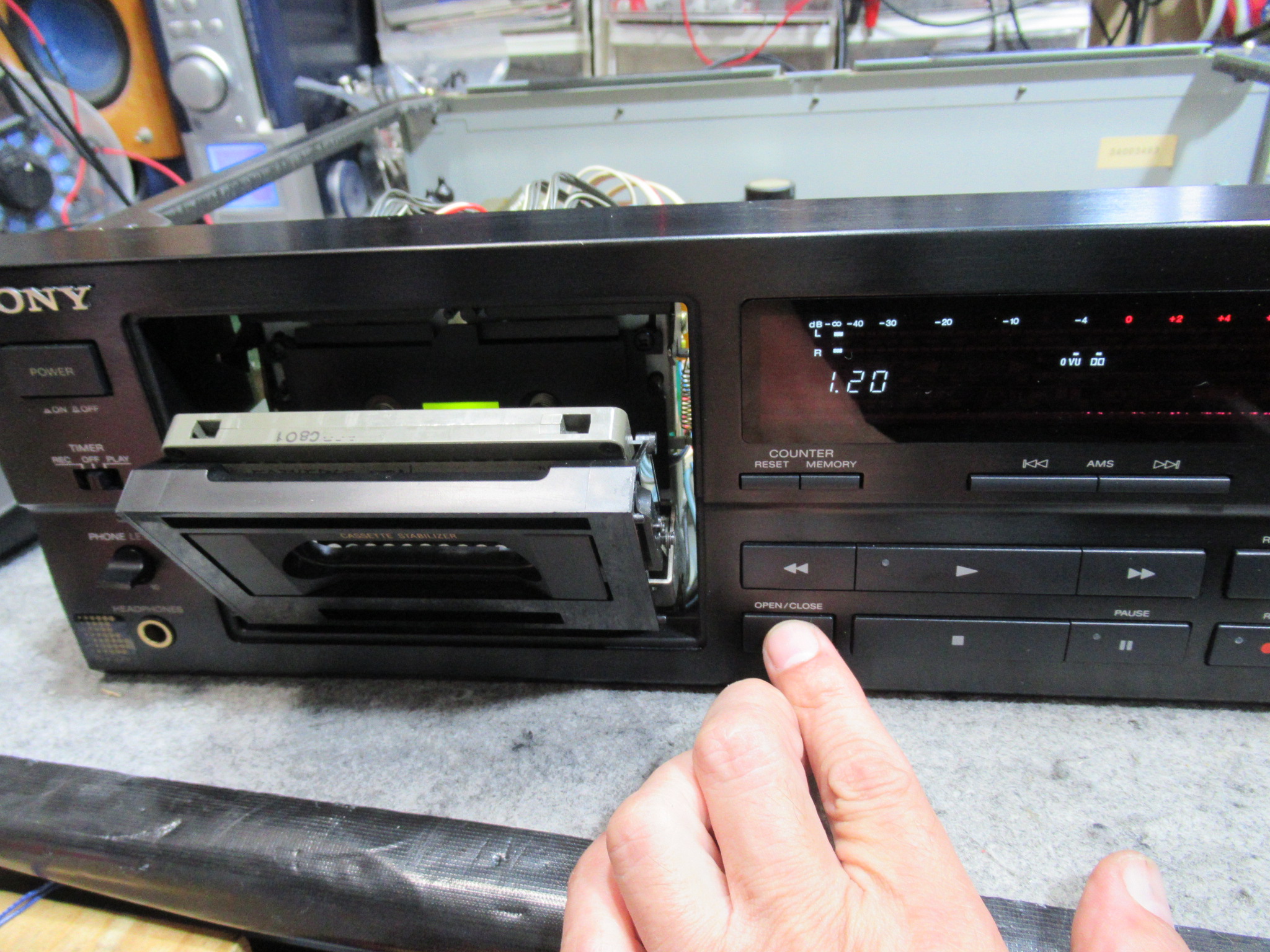

動作確認を行います。

222ESLと222ESAでは、基板のアースラインに銅板が使用されています。

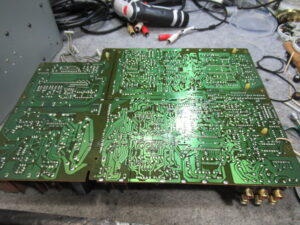

メイン基板を取り外し、点検を行います。

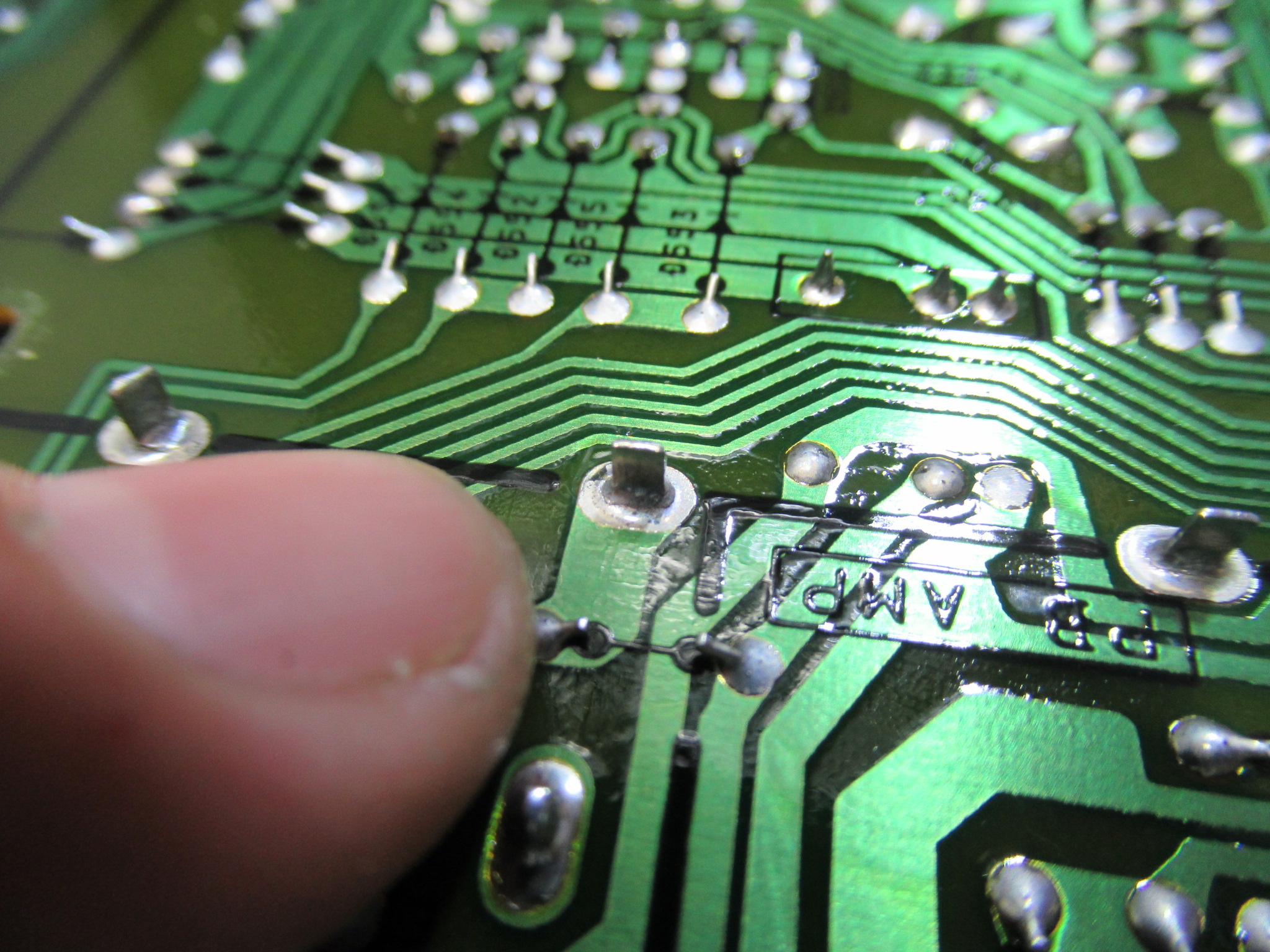

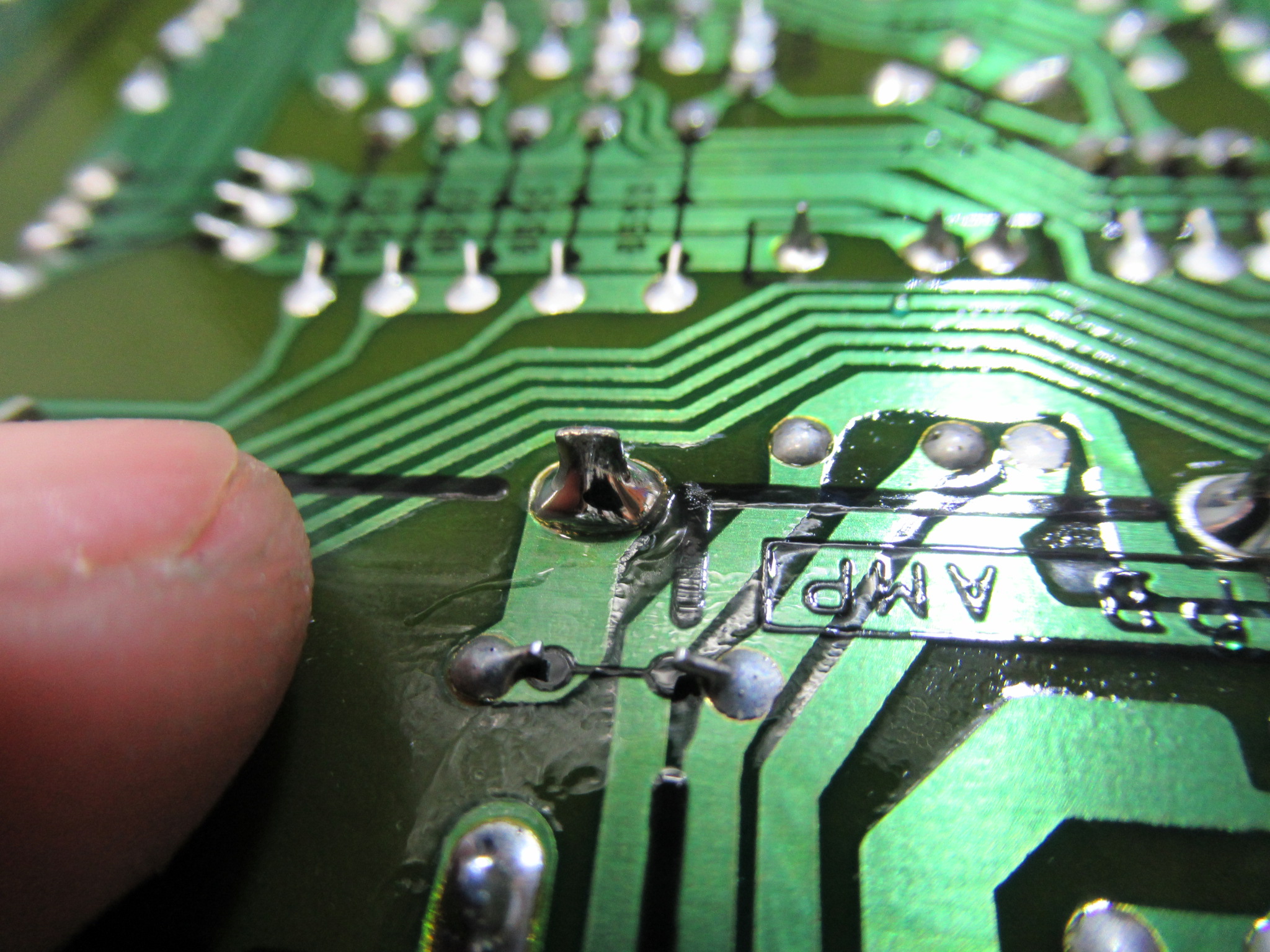

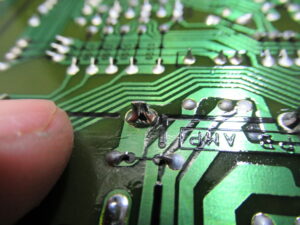

銅板の半田付け部にクラックが入りやすいので、補強します。

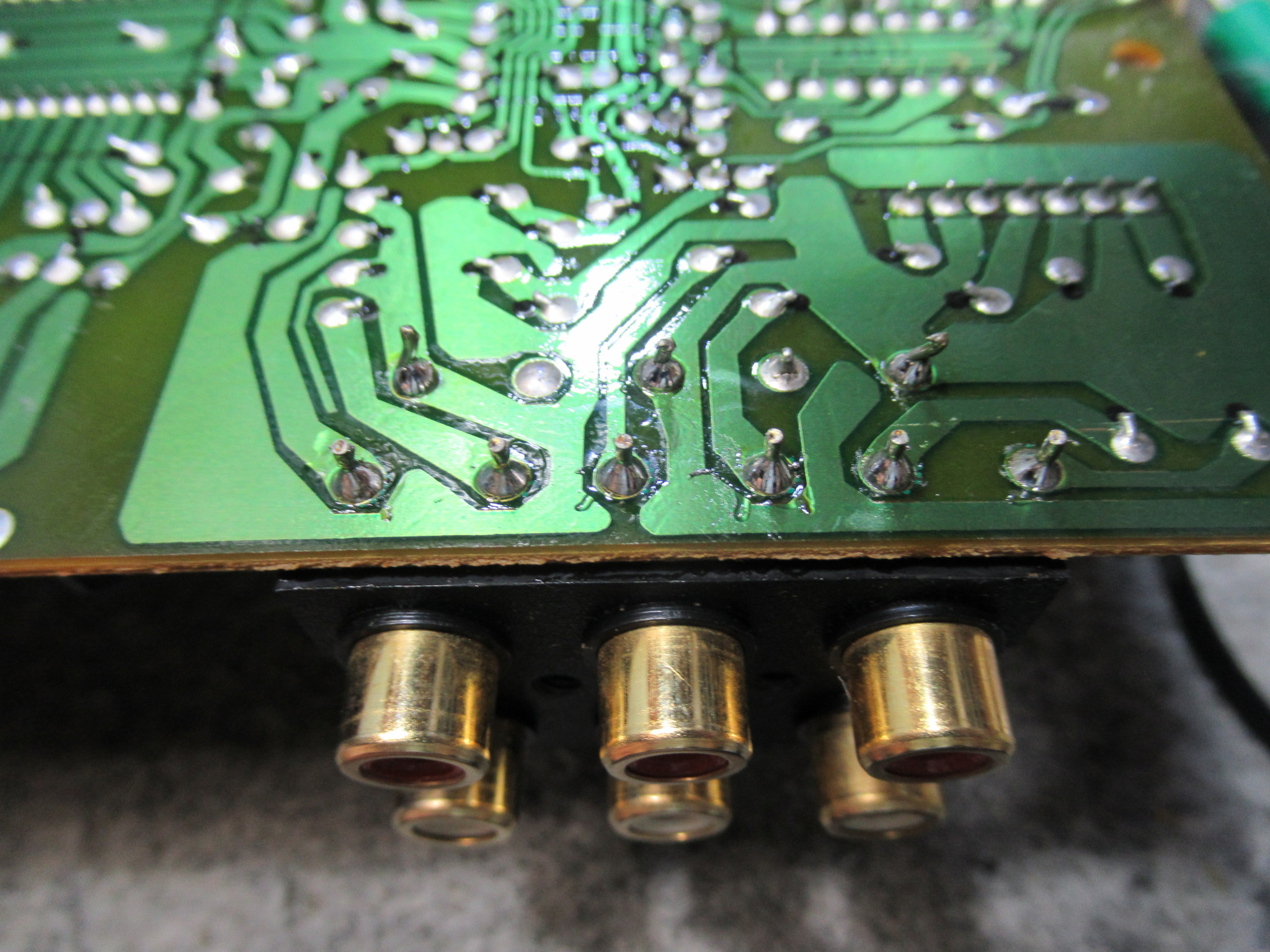

入出力端子も同様です。

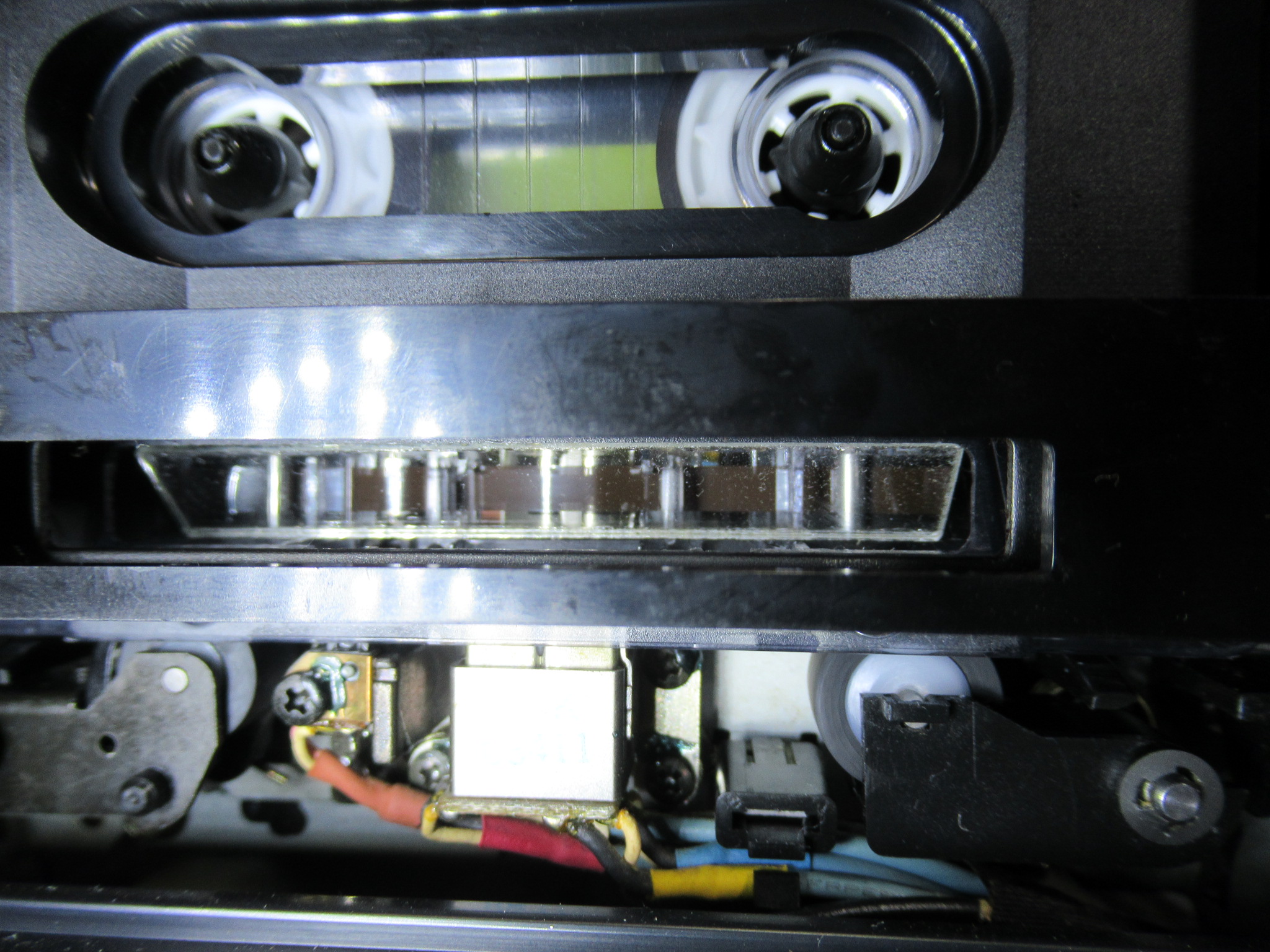

元通り組み付けてテープパスの点検を行います。

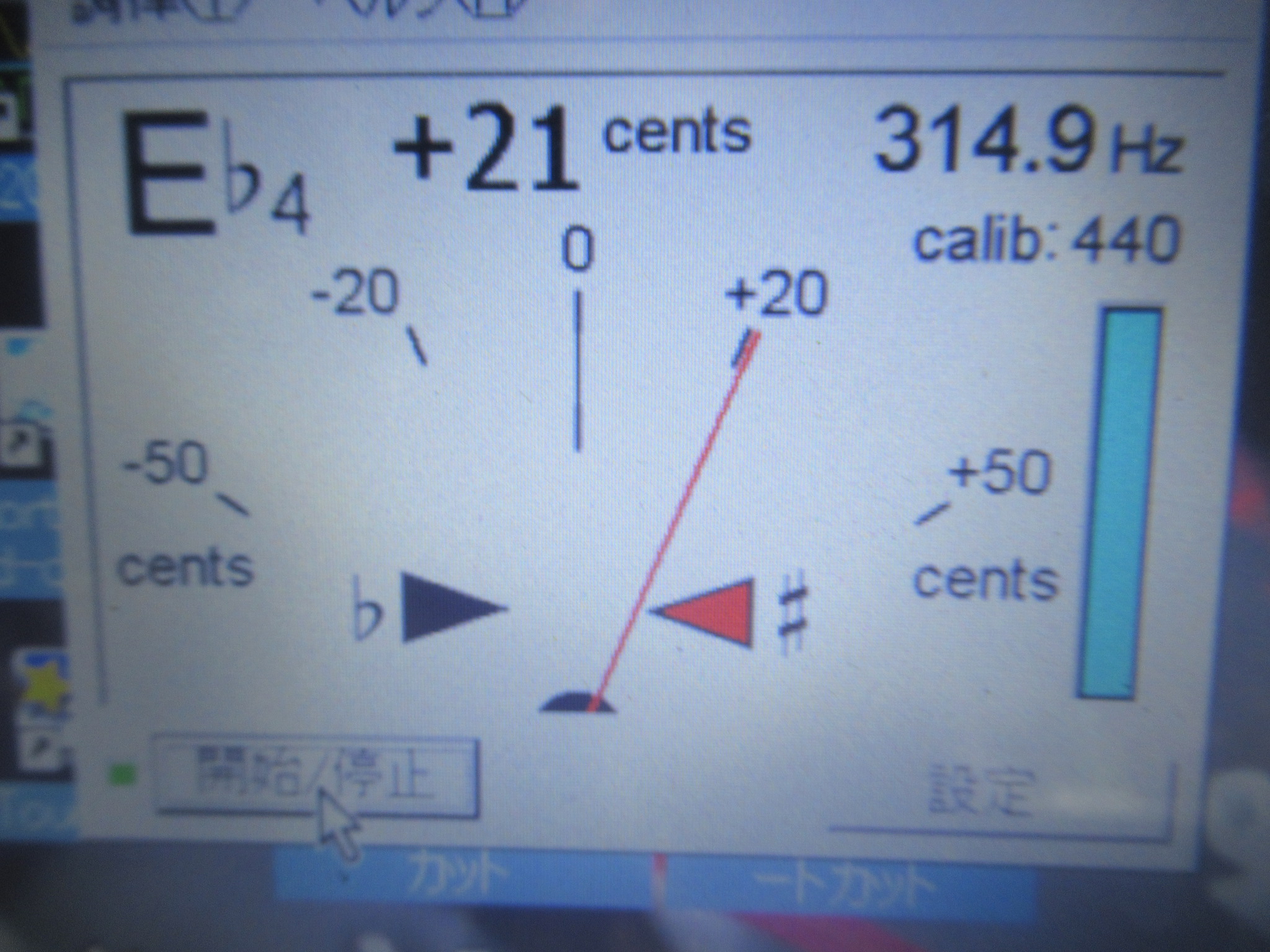

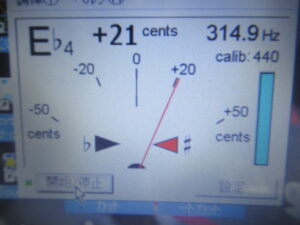

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

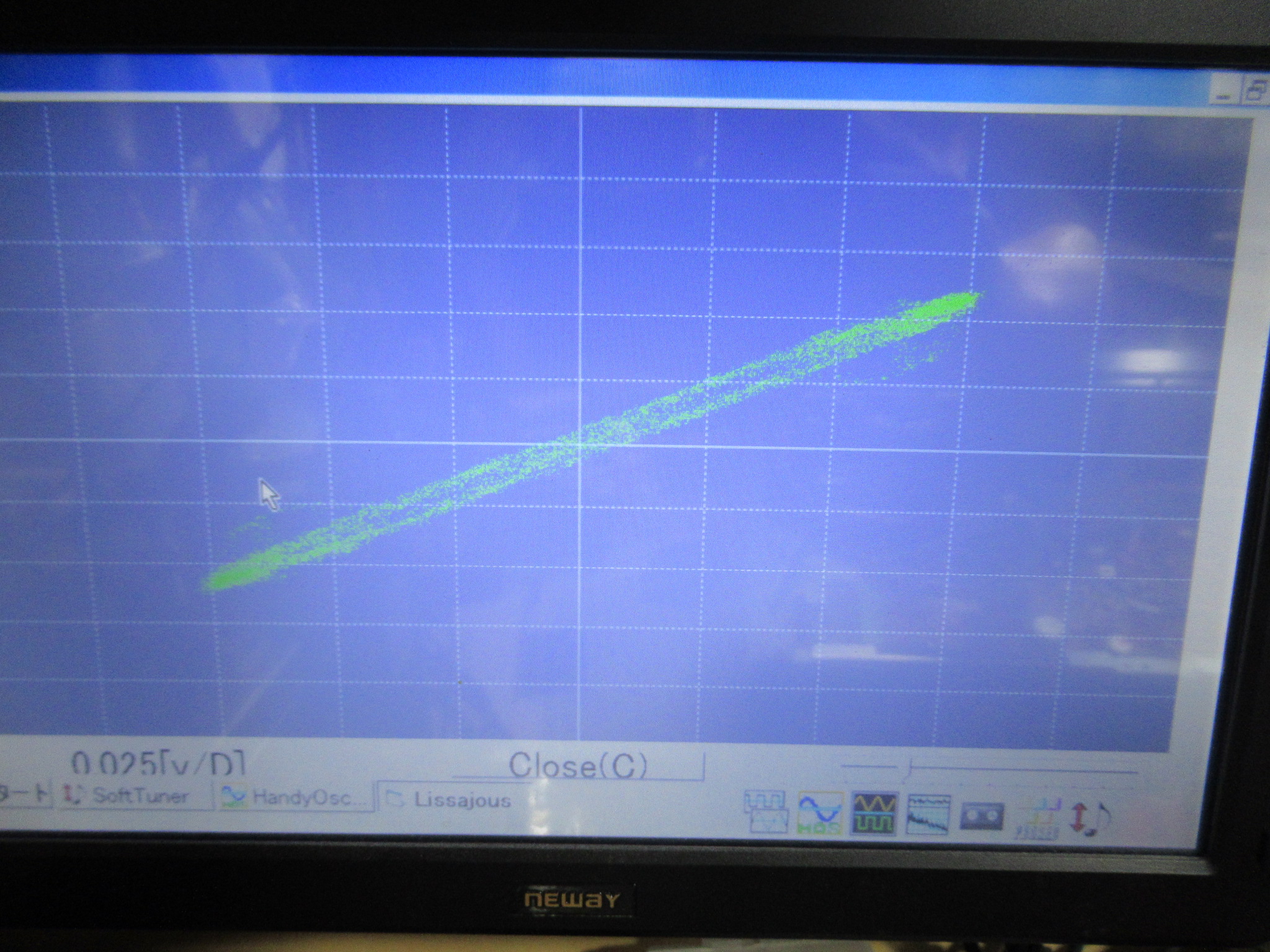

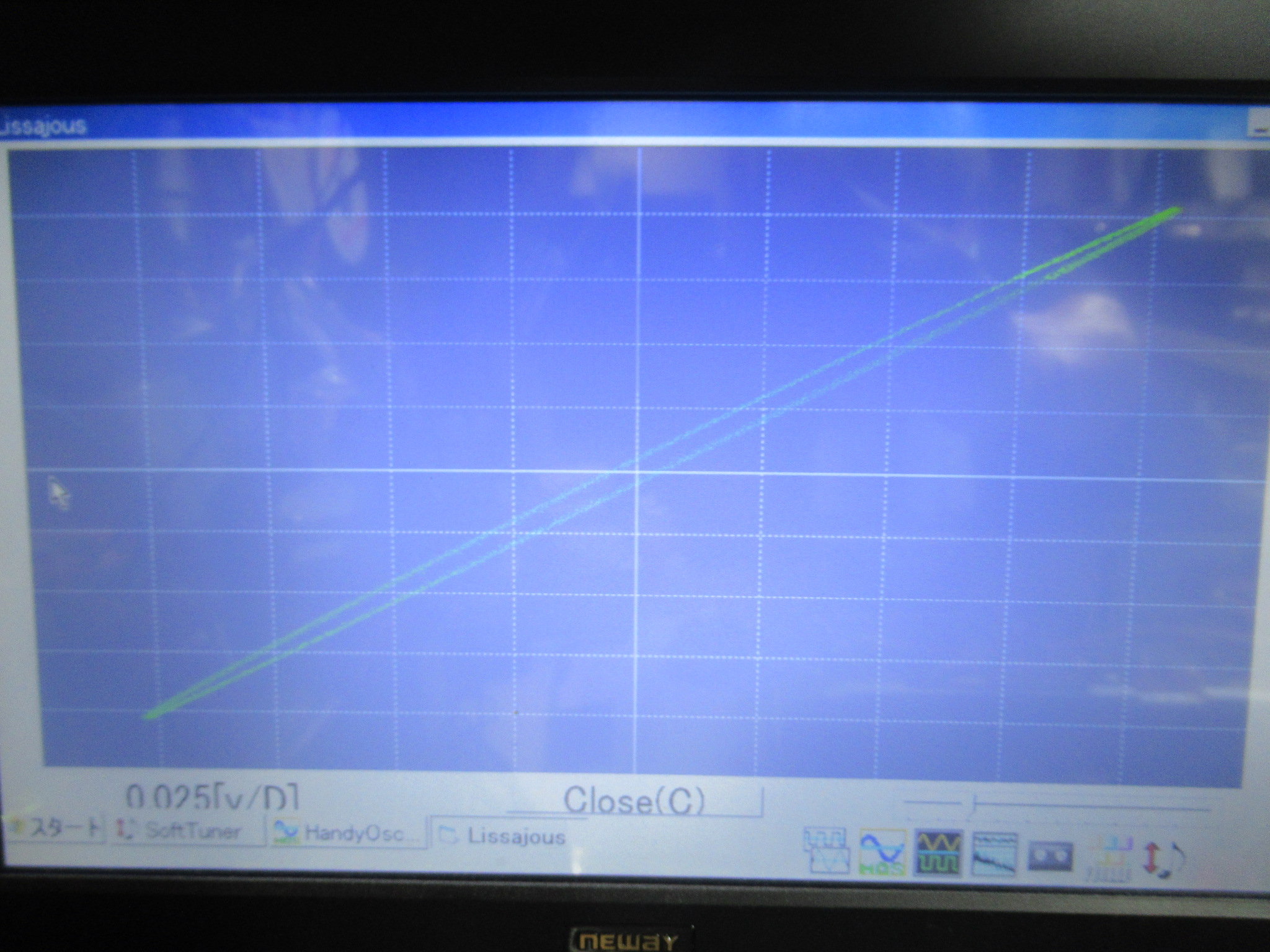

ヘッドアジマスの調整を行います。

バイアスキャリブレーション後に録再バランス調整を行います。

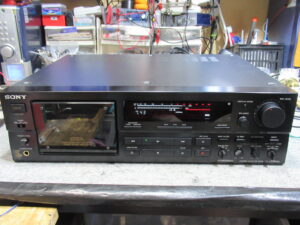

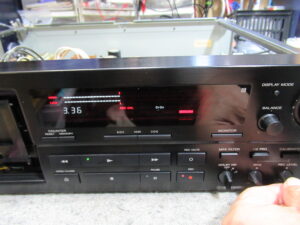

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
