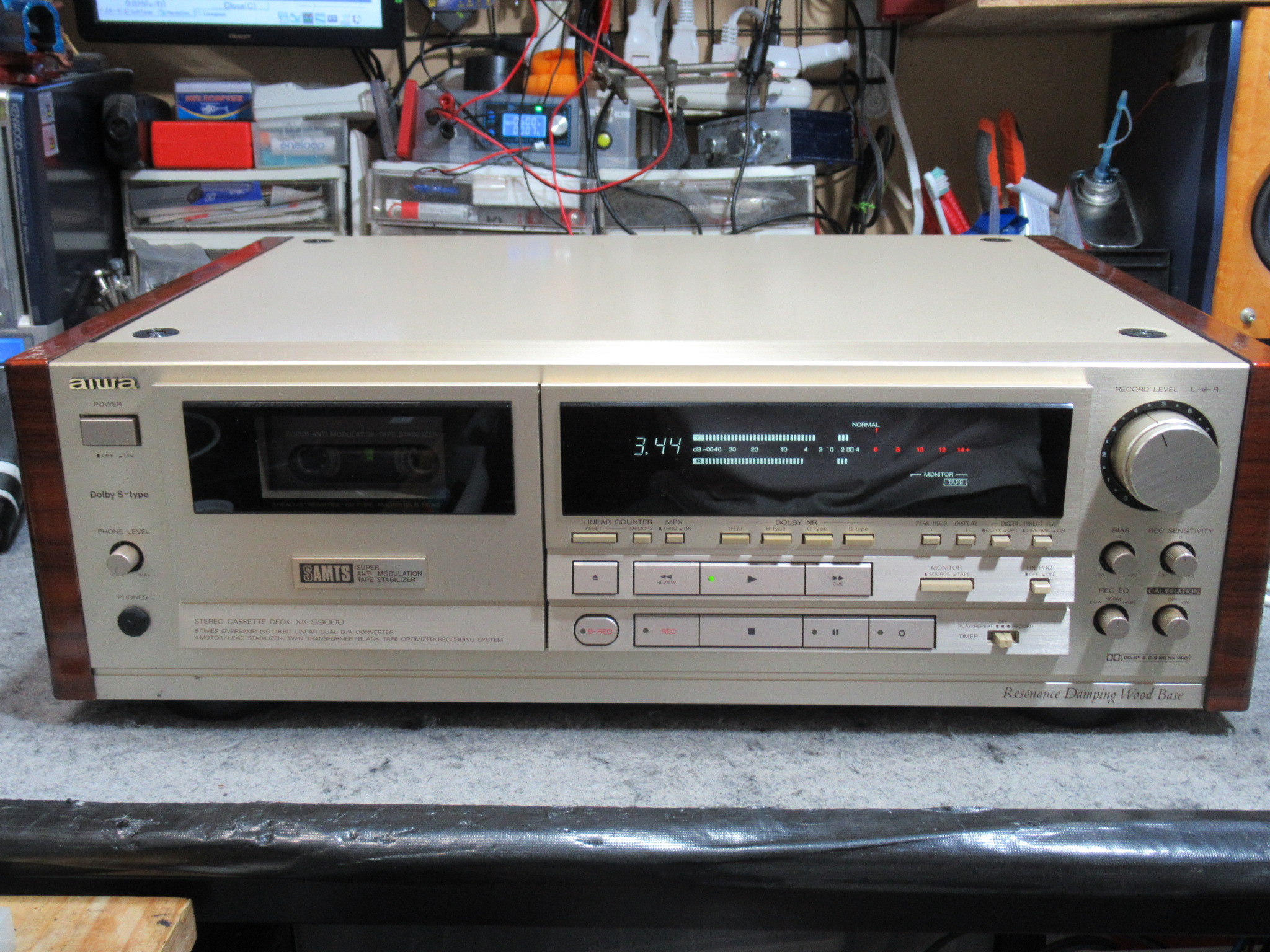

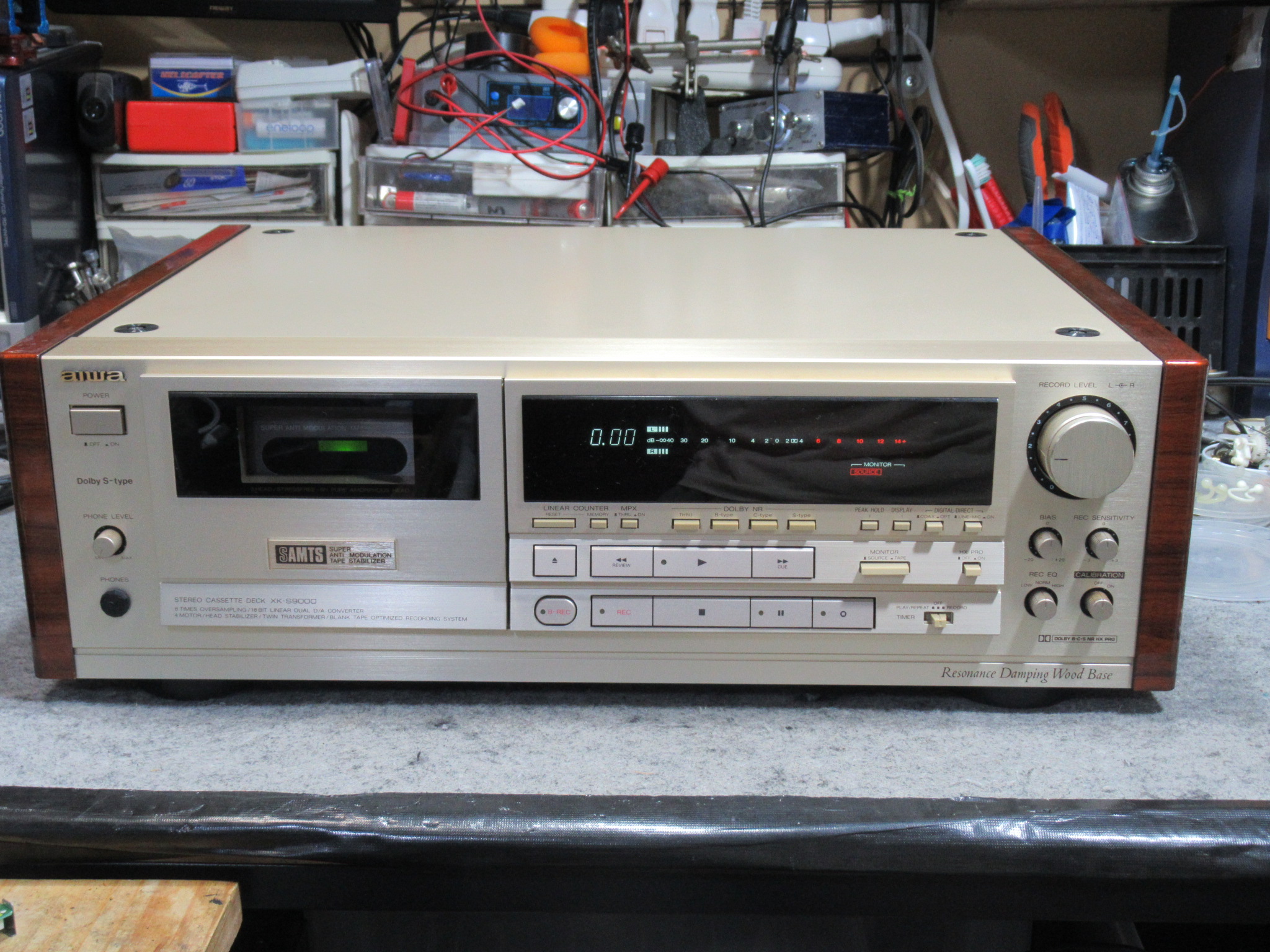

AIWA　XK-S9000

AIWAのXK-S9000です。

10年前に故障したままとのことです。

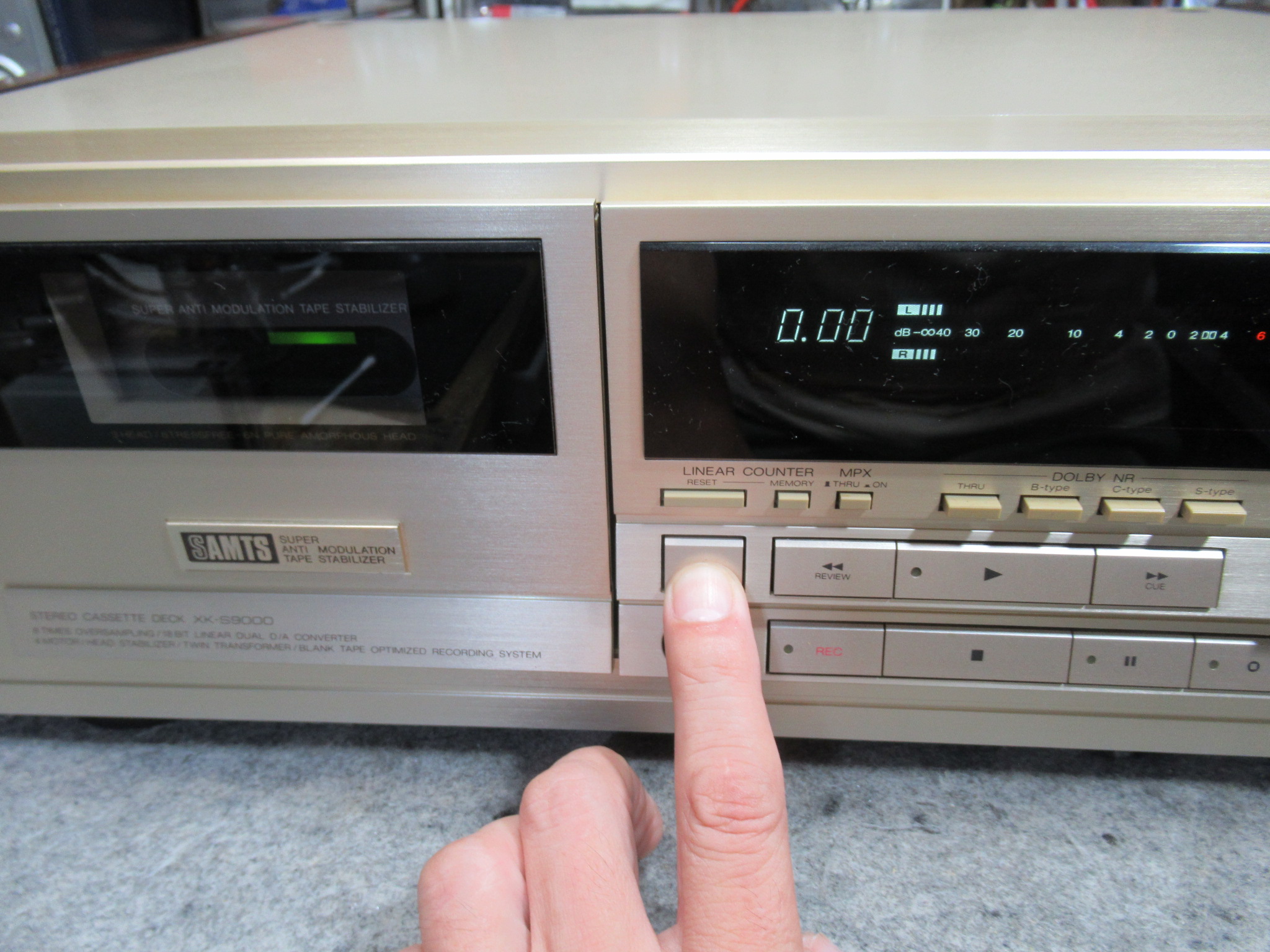

イジェクトが効きません。

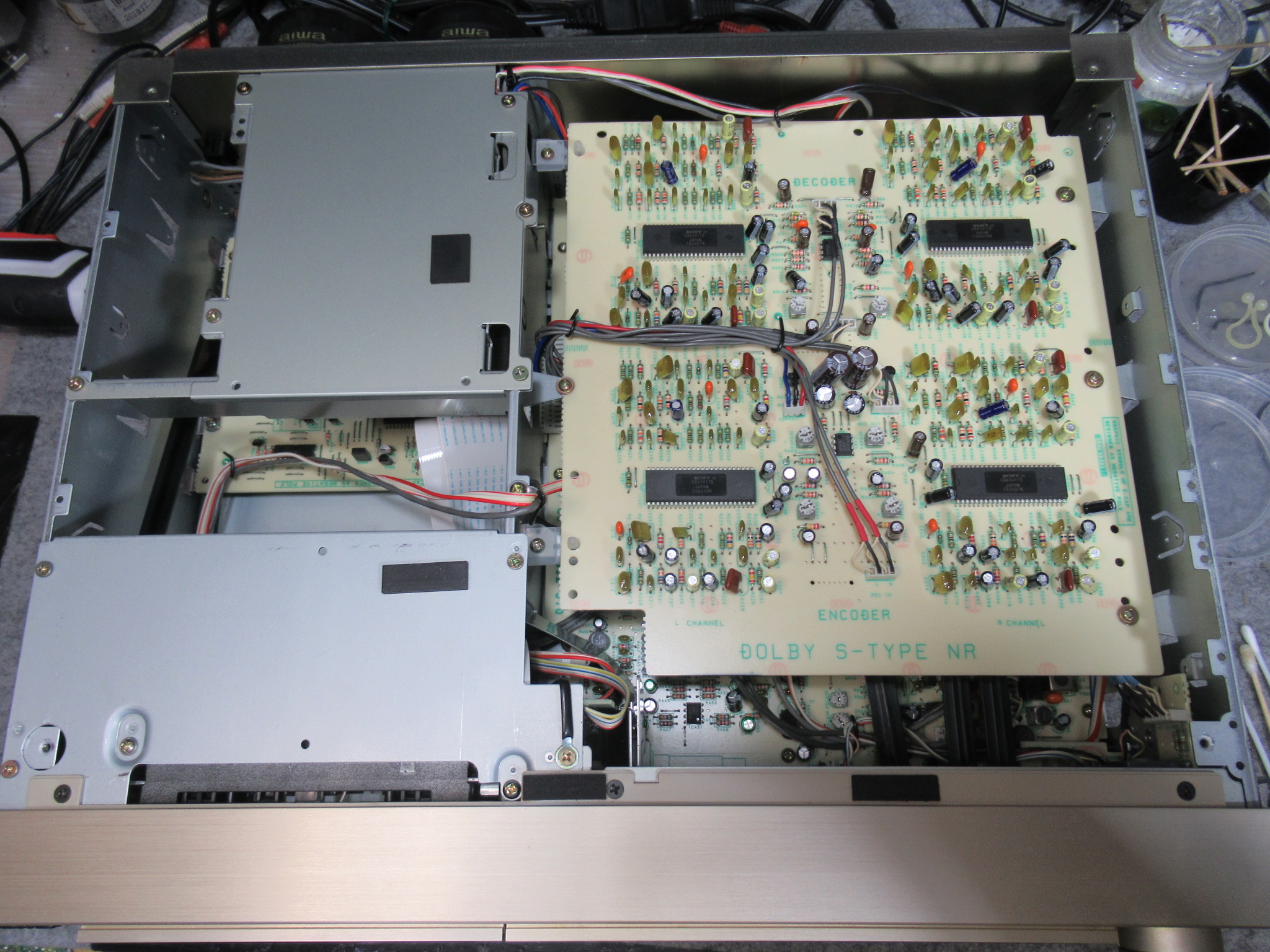

カバーを開けます。

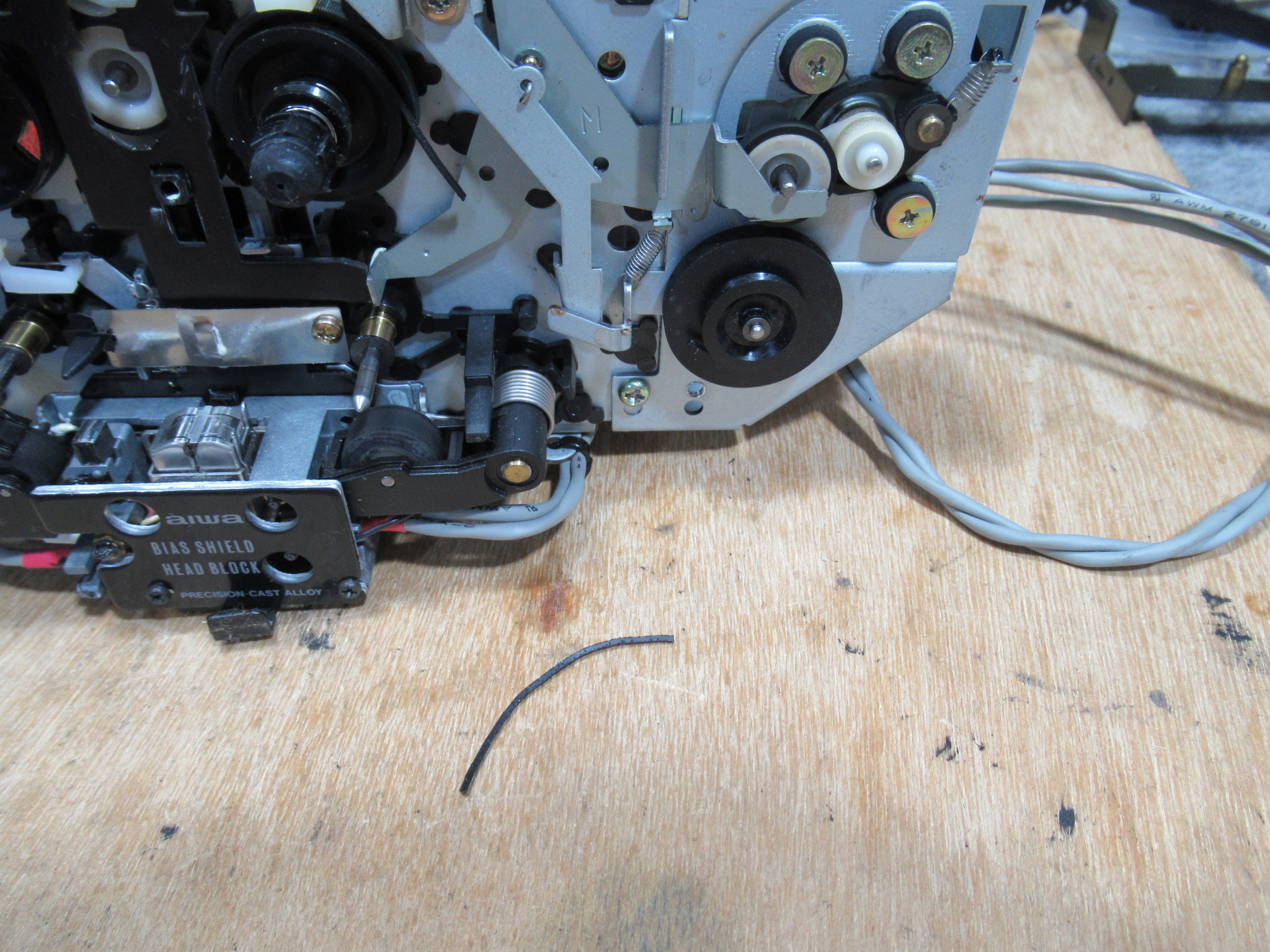

キャプスタンベルトが溶け切れています。

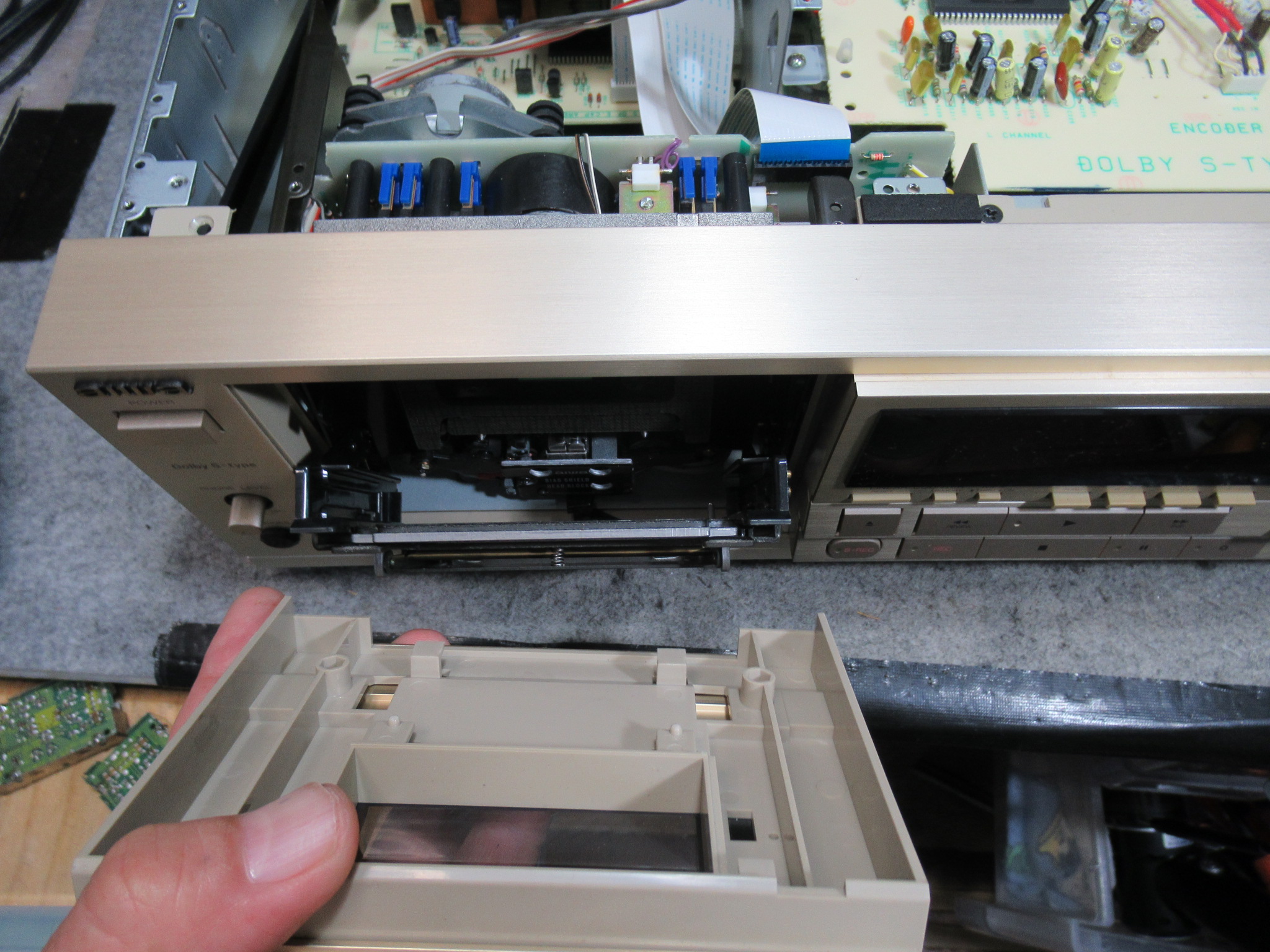

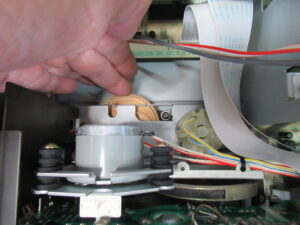

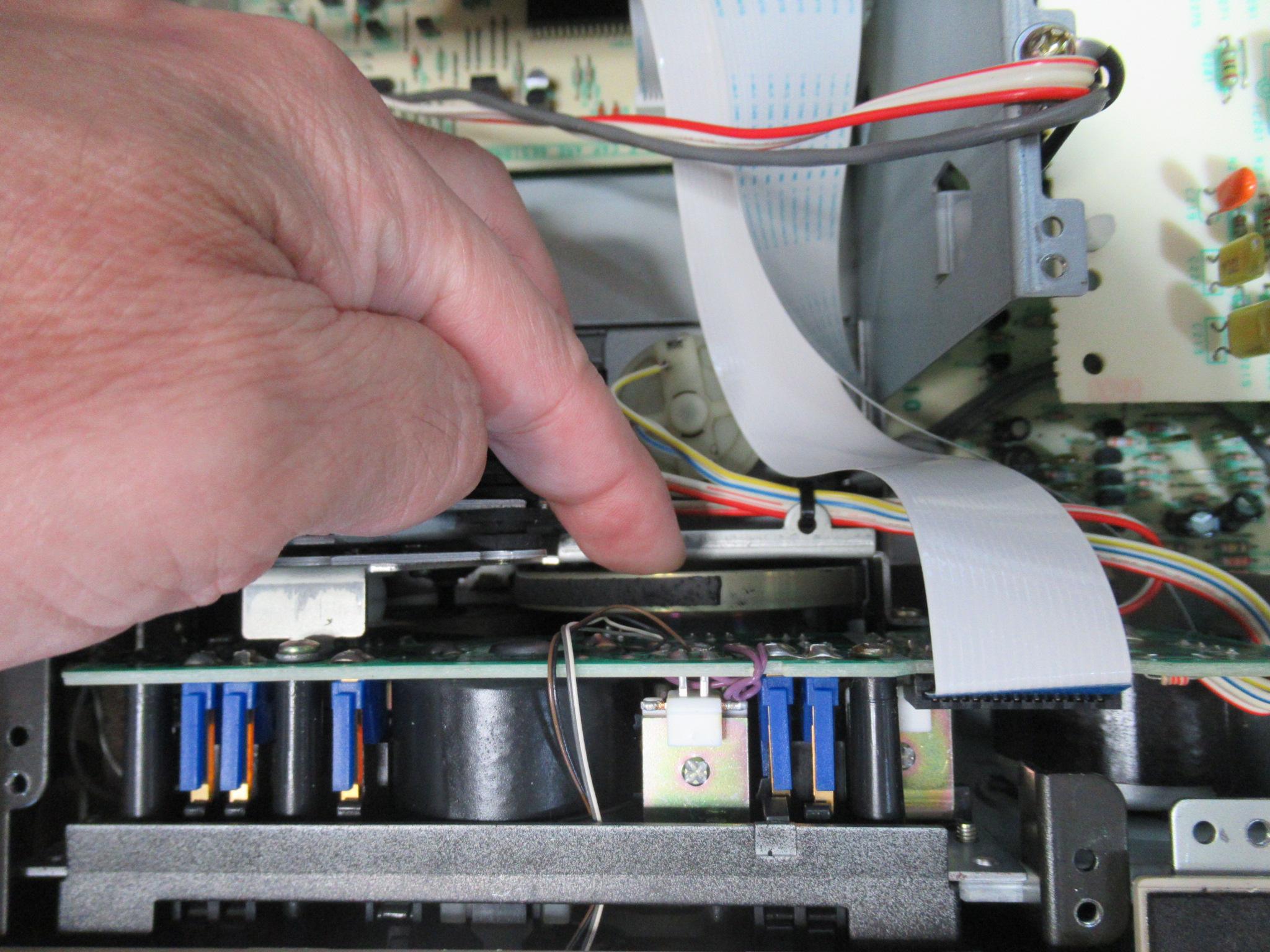

AMTSのカムギヤを回してトレイを開き、リッドを取り外します。

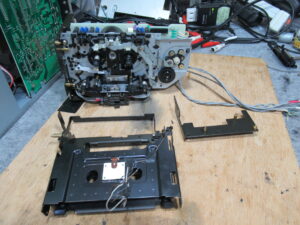

カセットホルダーを切り離します。リールベルトもコマ切れ状態でした。

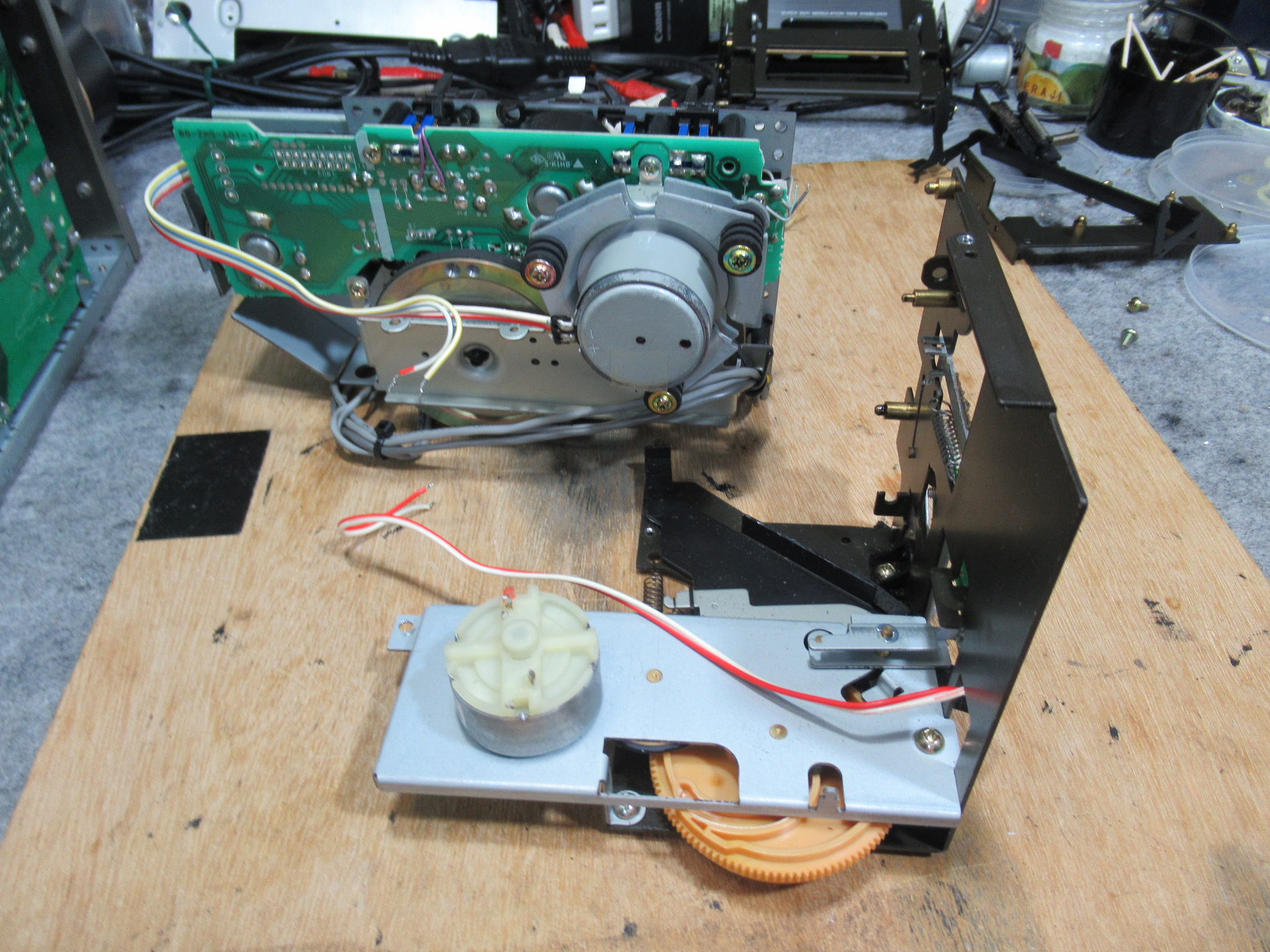

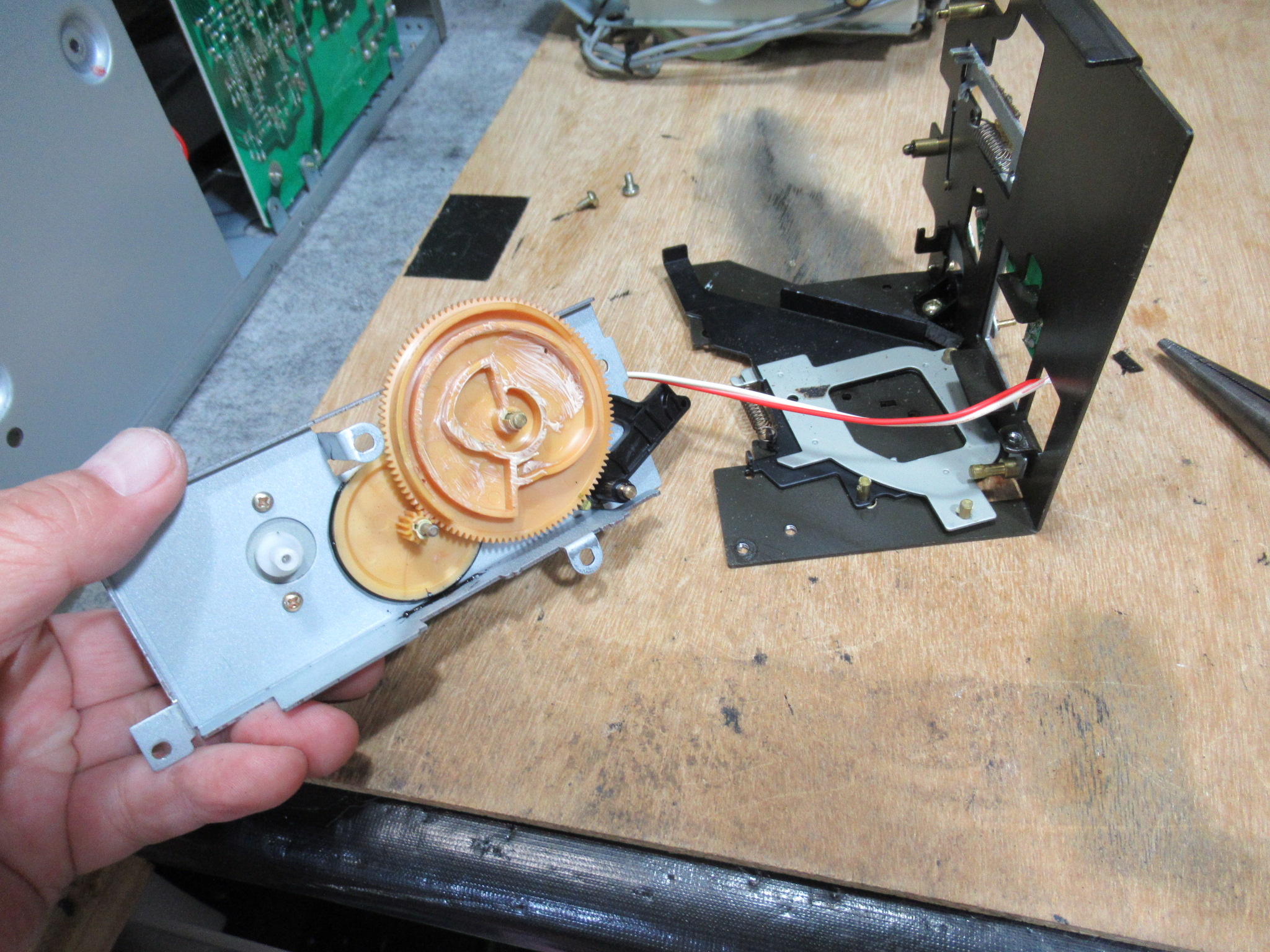

AMTSユニットをメカ本体から切り離します。

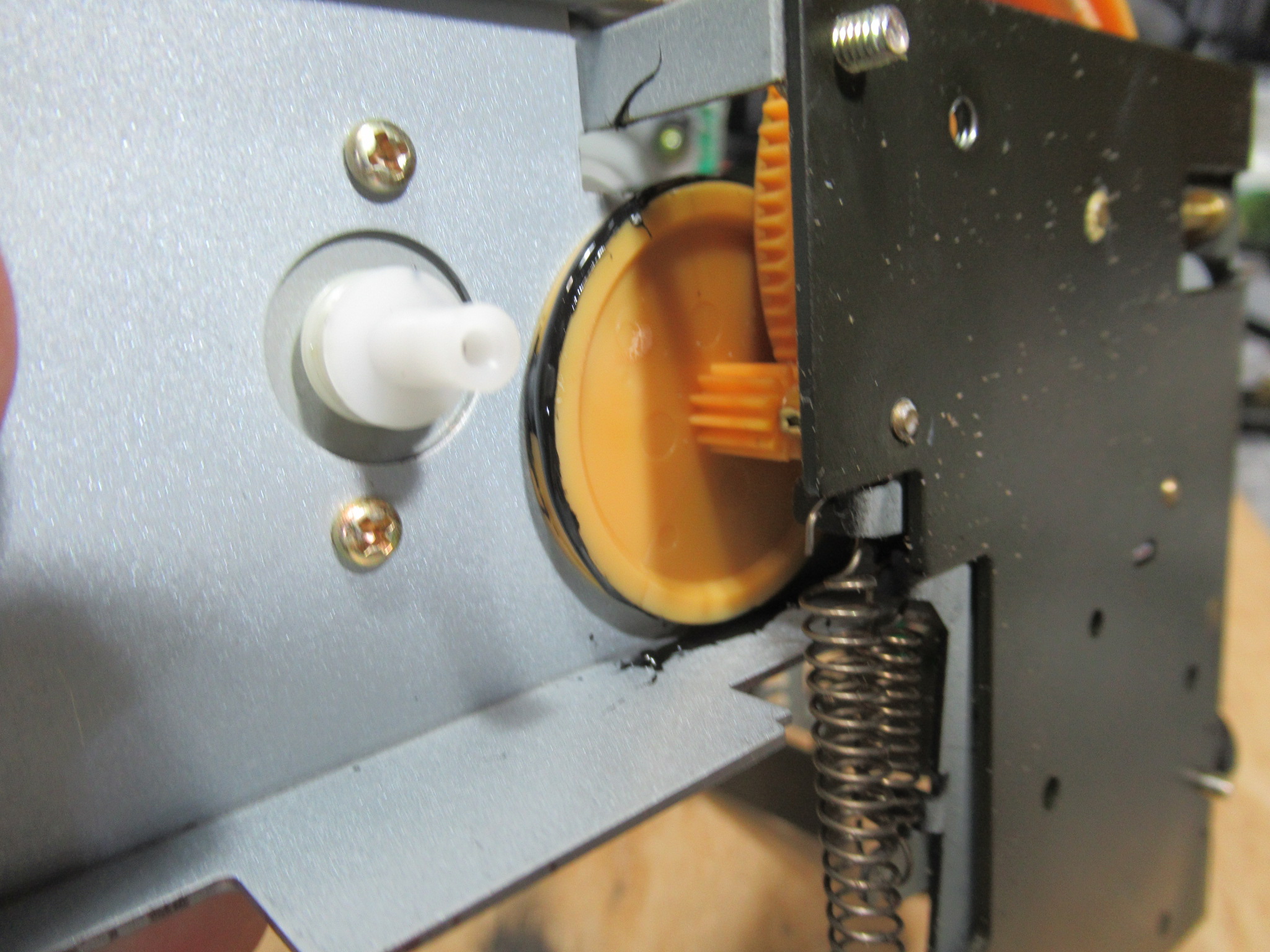

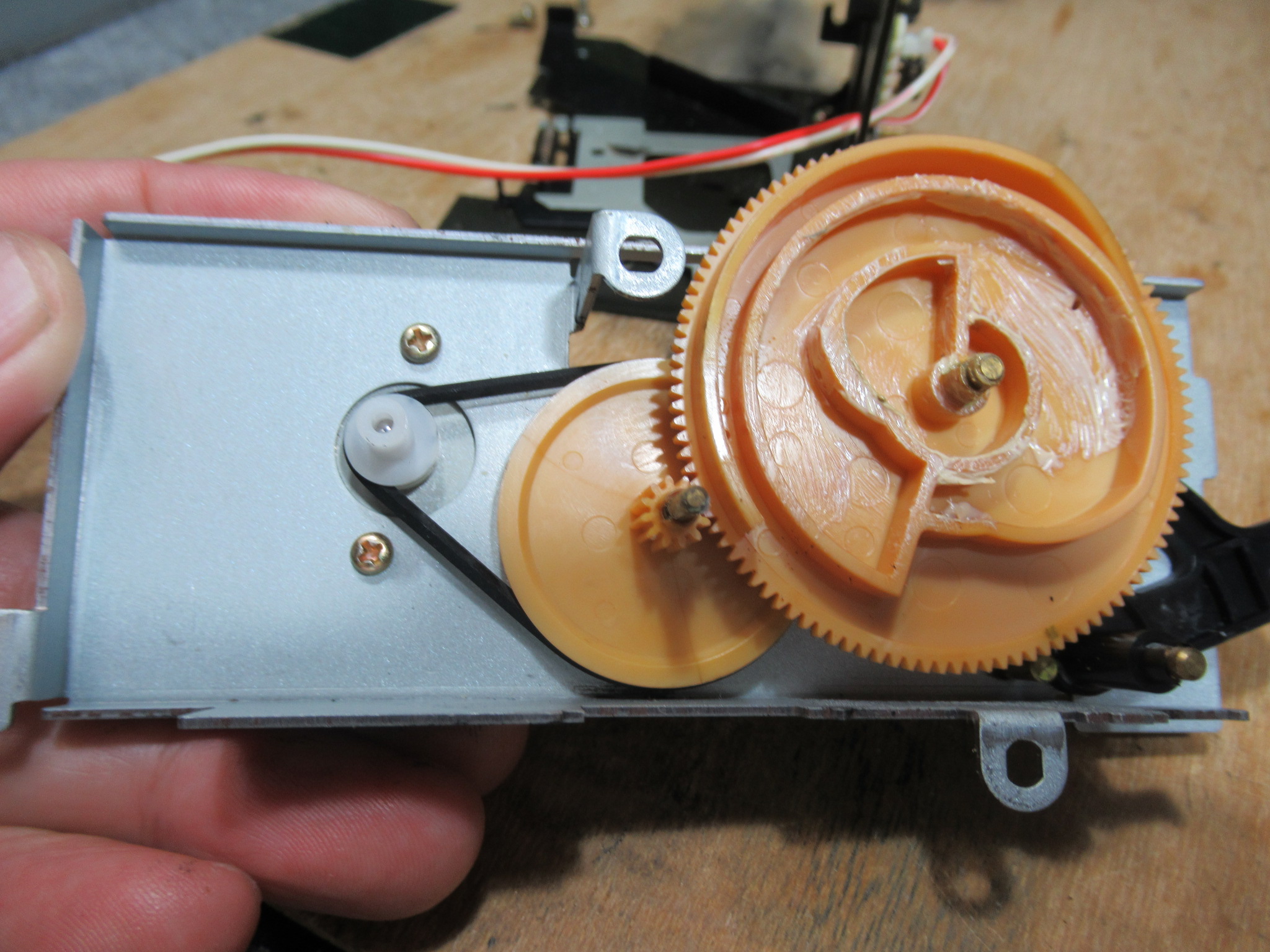

ベルトが溶けていましたので、清掃して新しいベルトを取り付けます。

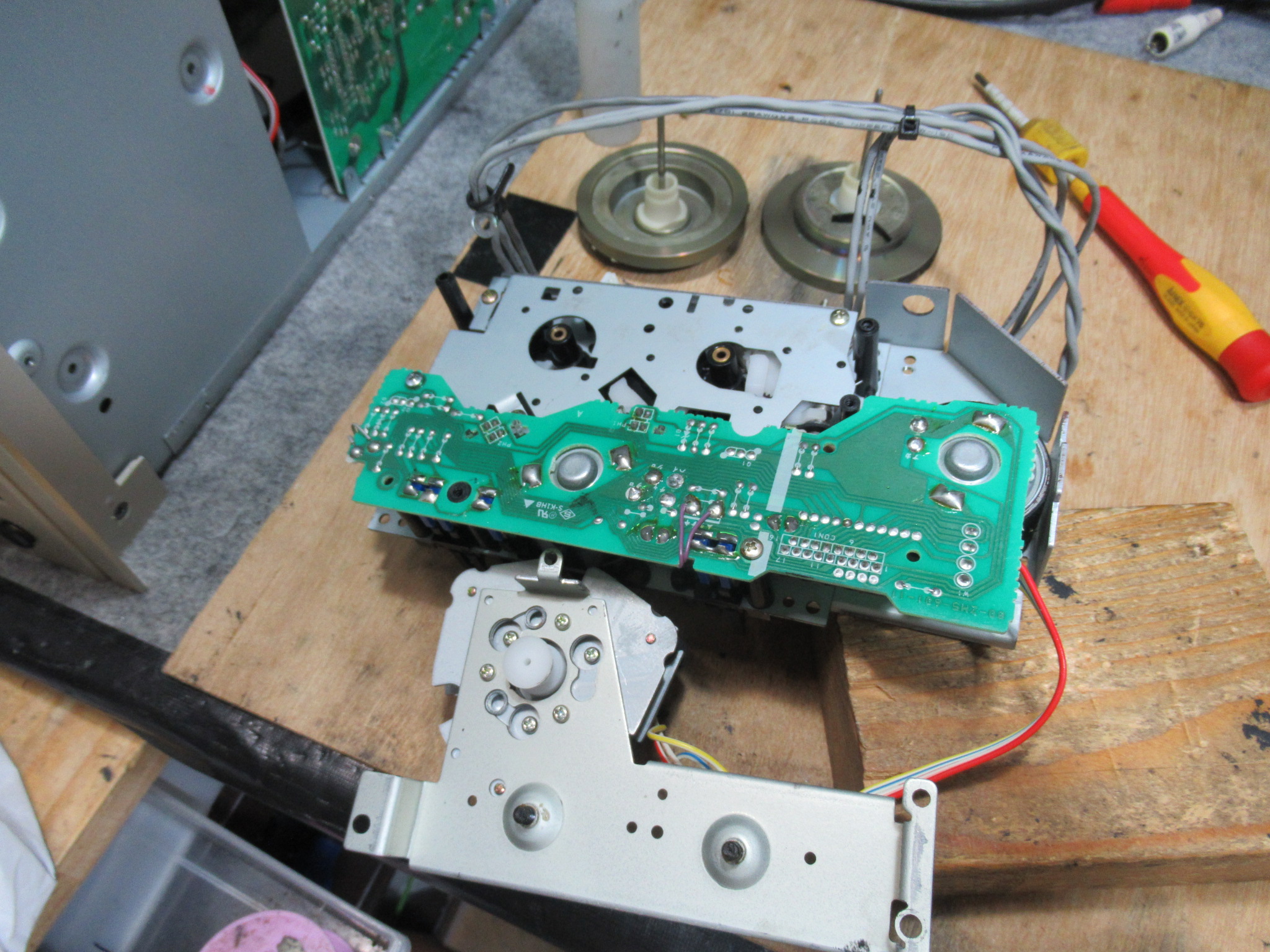

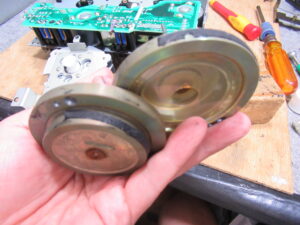

キャプスタンモータープレートを取り外します。

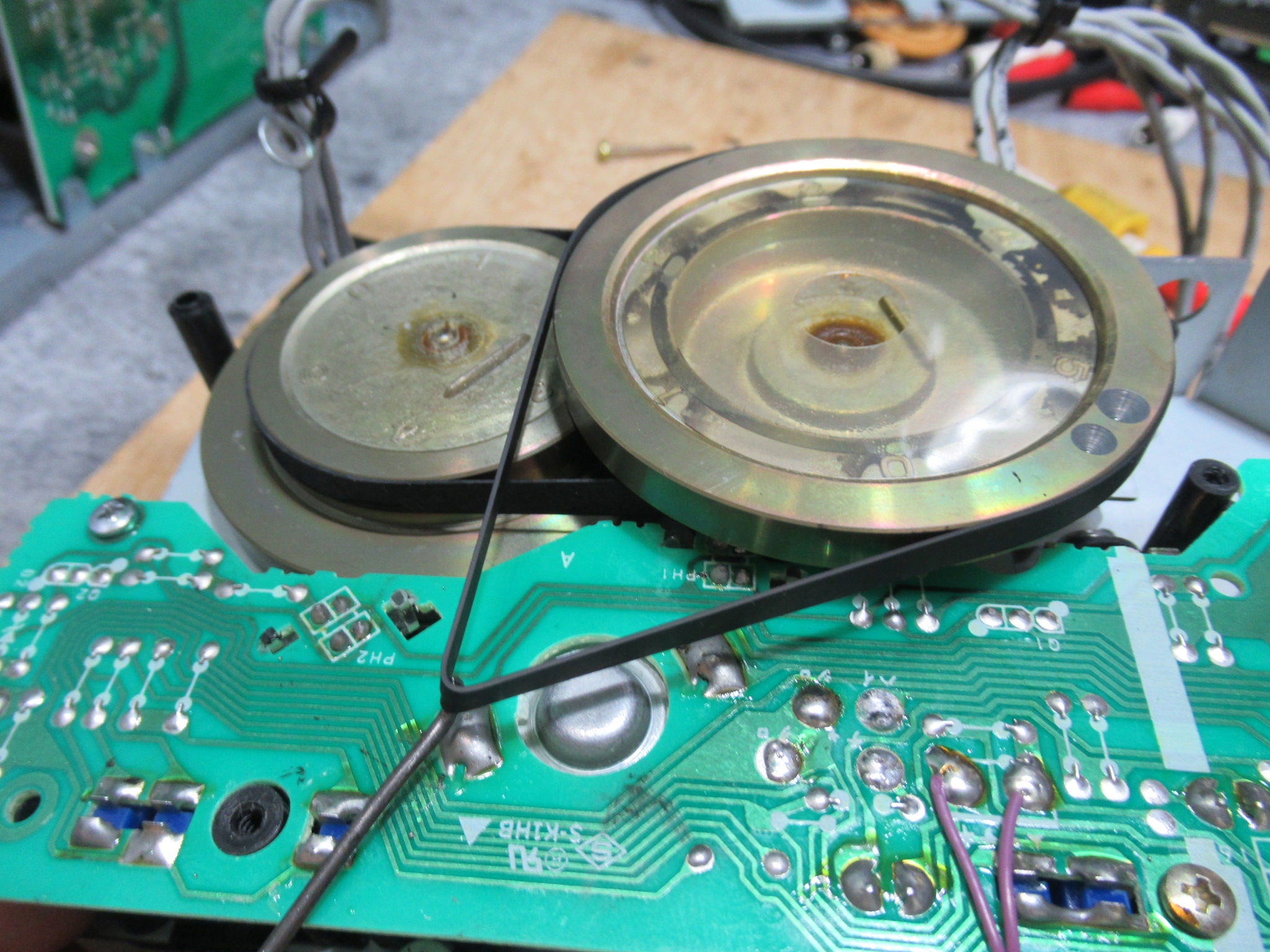

溶けたベルトを除去清掃し、新しいベルトを取り付けます。

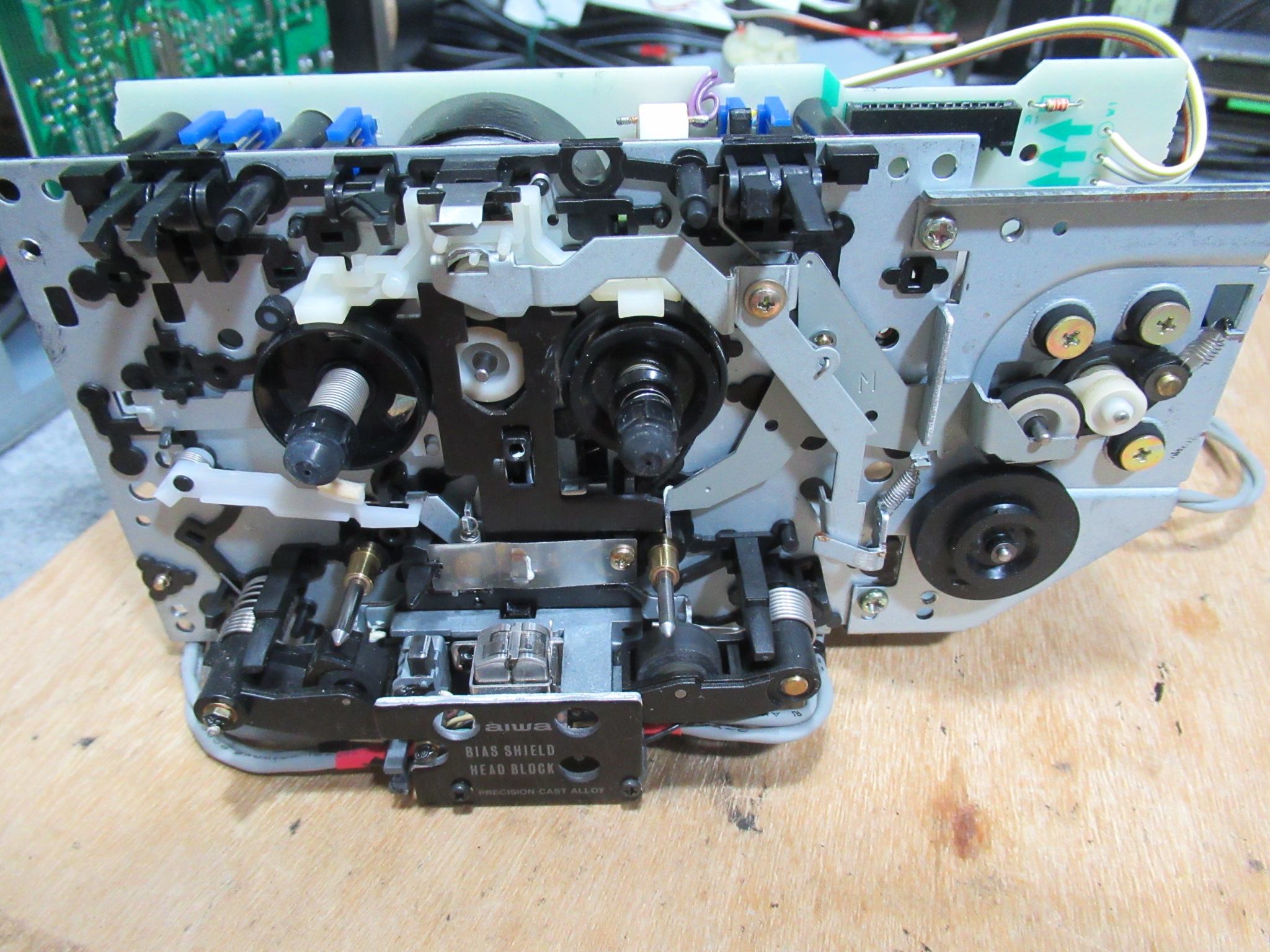

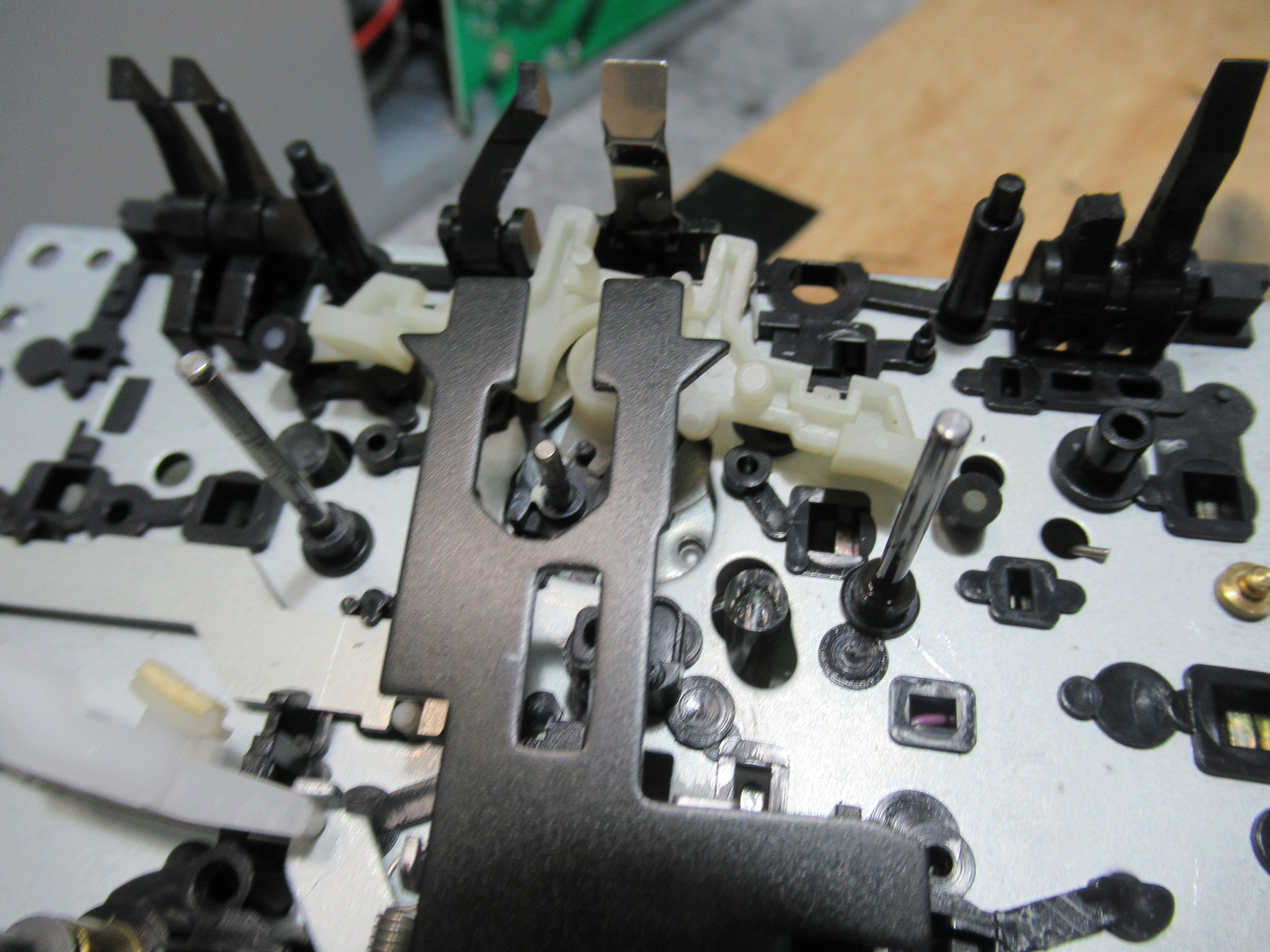

続いてメカ正面です。

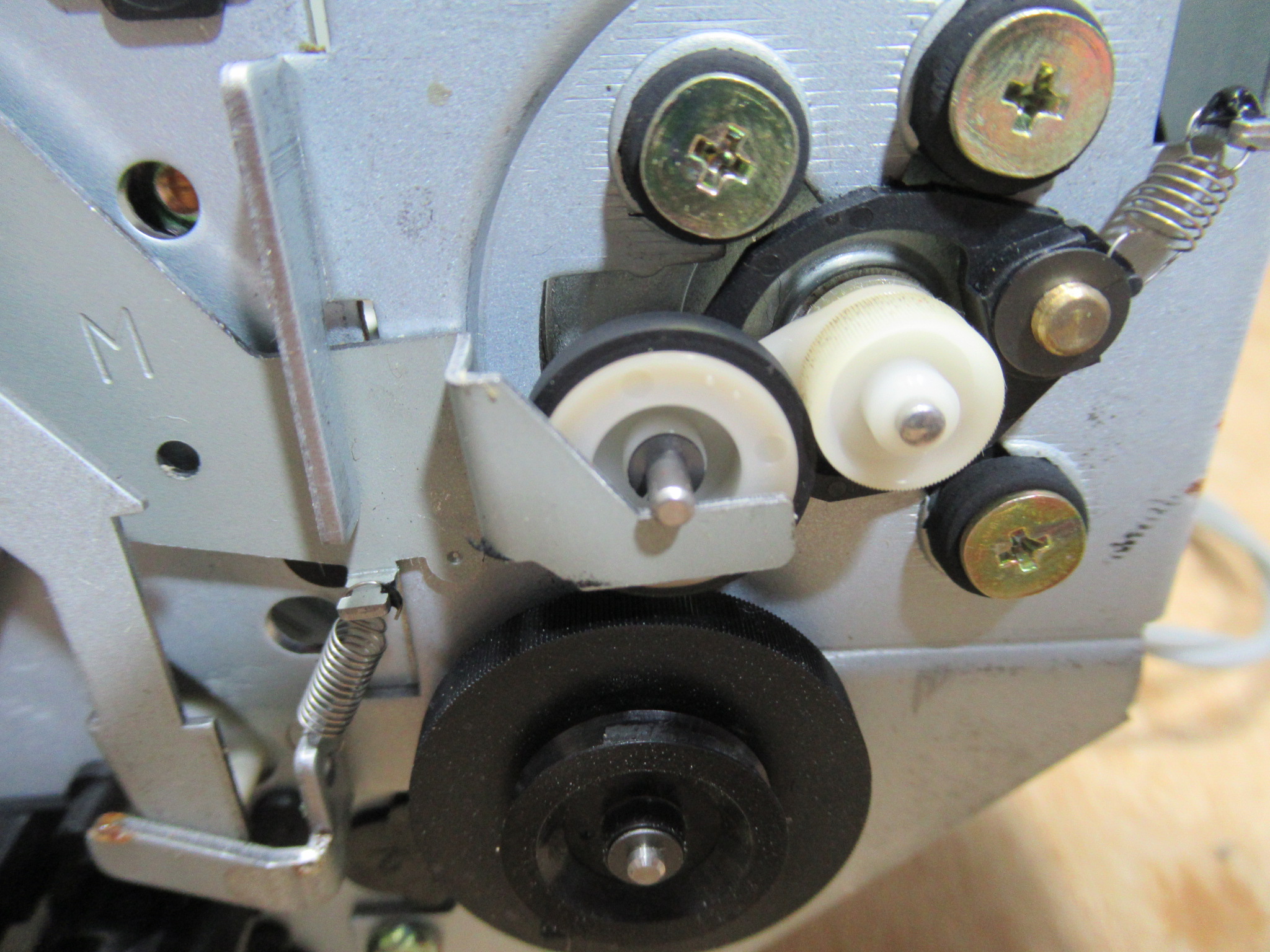

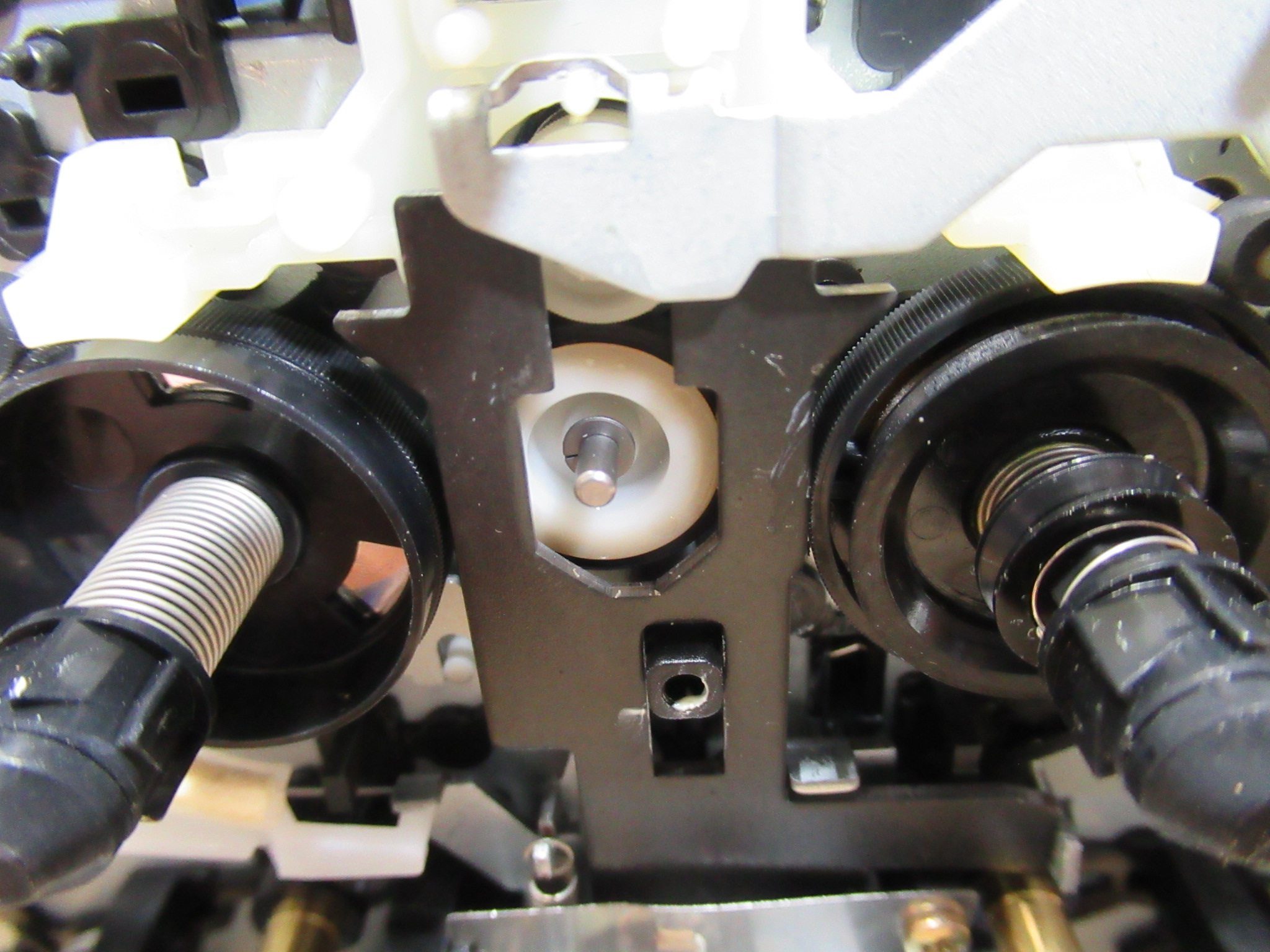

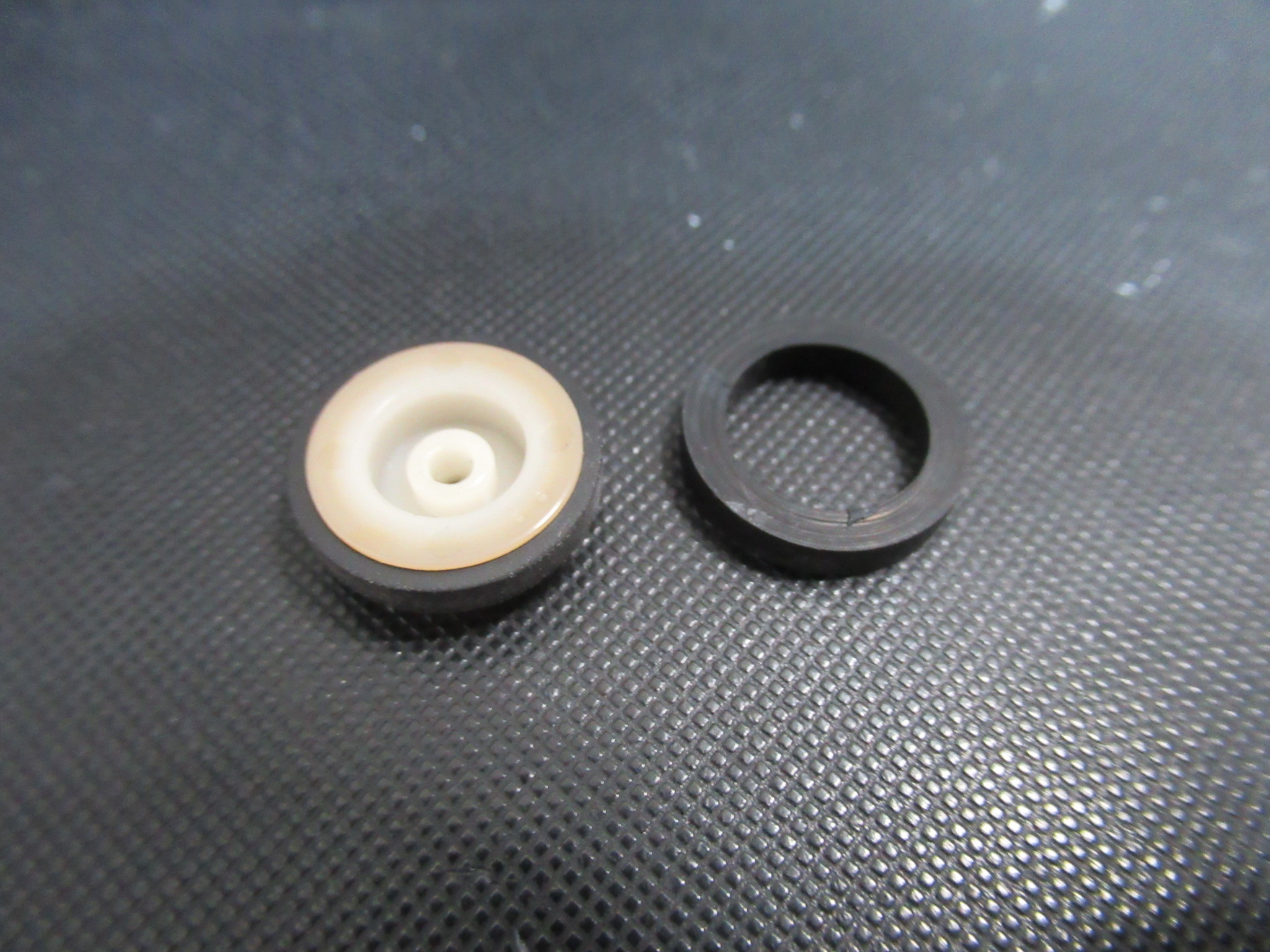

早送り巻き戻し用のアイドラーを取り外し、ゴムリングを交換します。

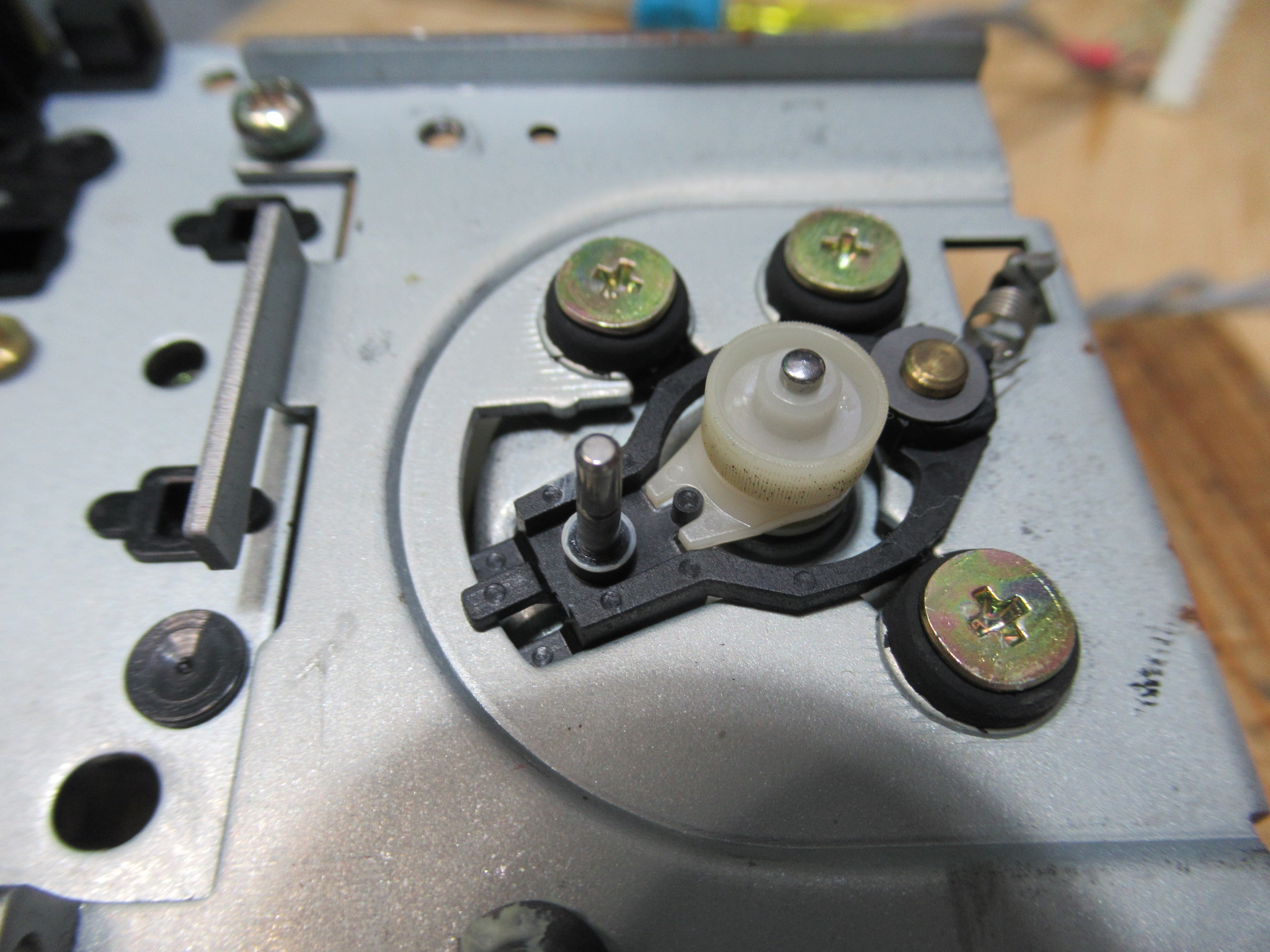

こちらは再生用のアイドラーです。同様にゴムリングを交換します。

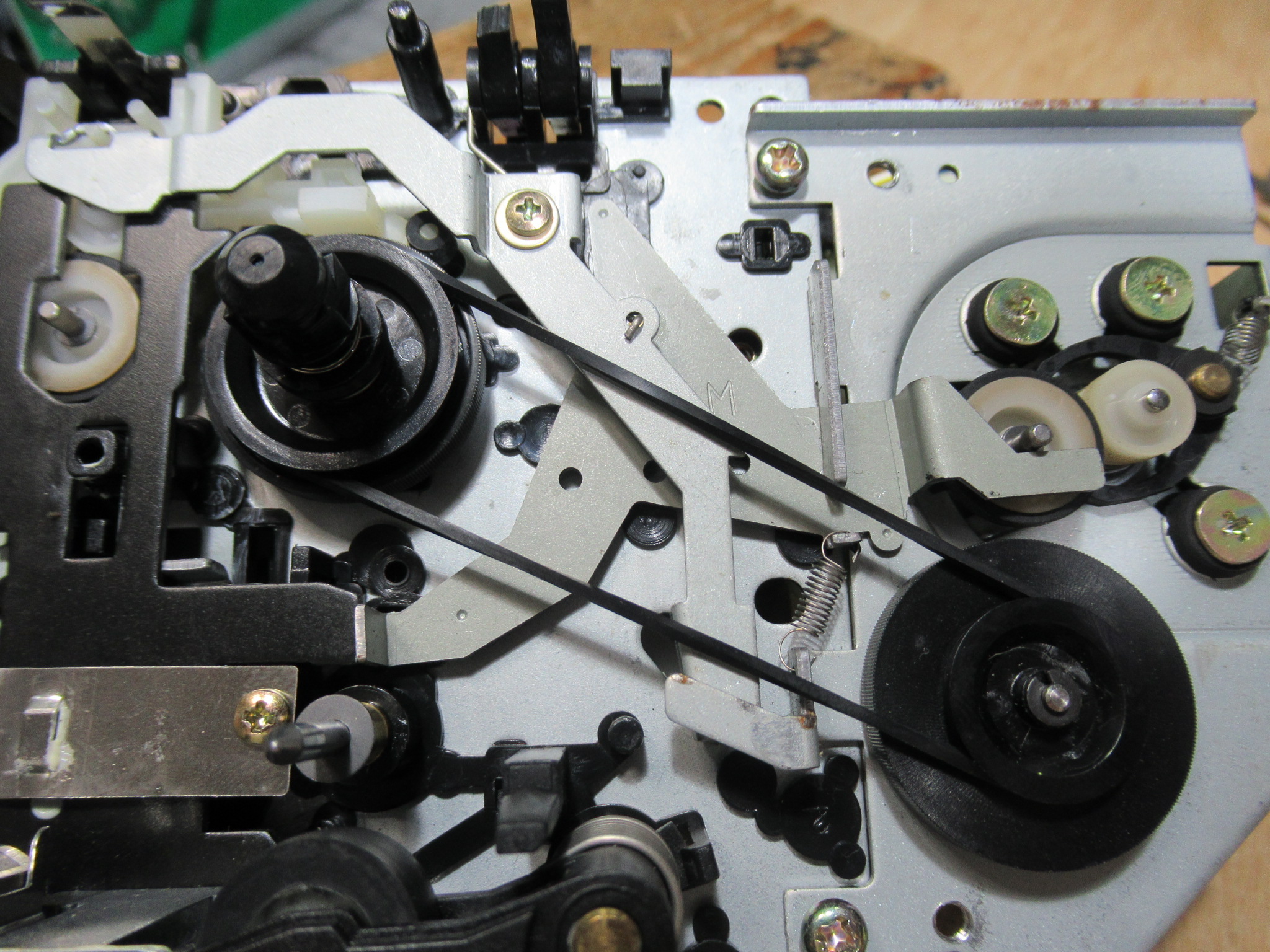

新しいリールベルトを取り付けます。

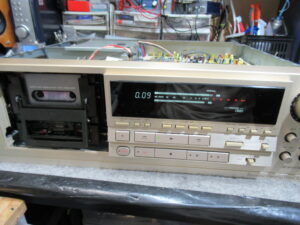

本体に戻して動作確認を行います。

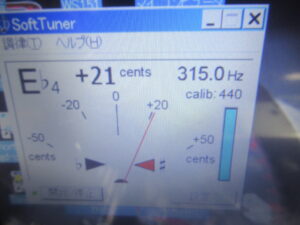

315Hzの信号が記録されたテープを再生し、速度を調整します。

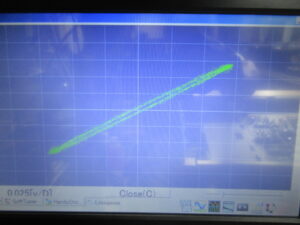

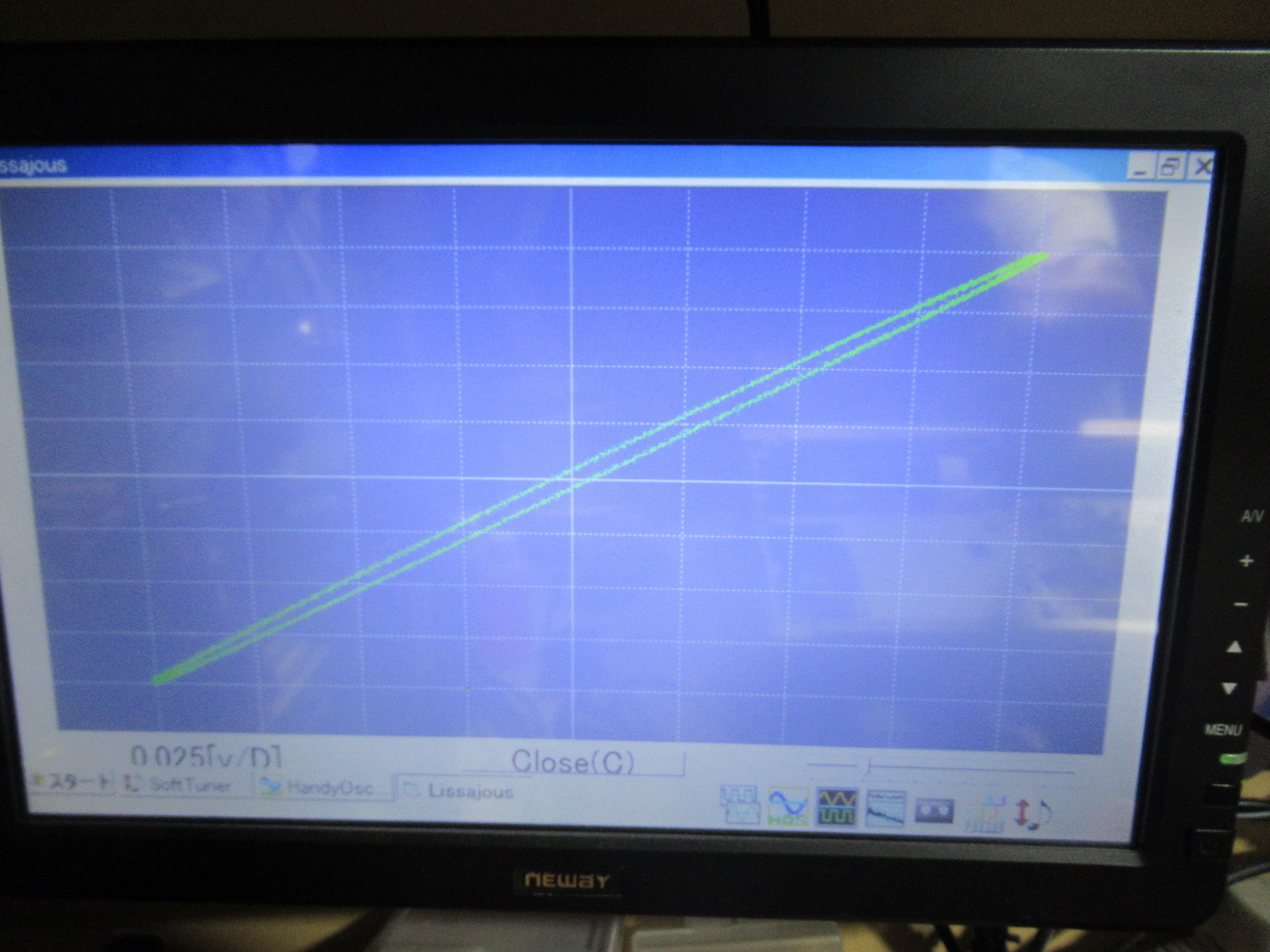

ヘッドアジマスの調整を行います。

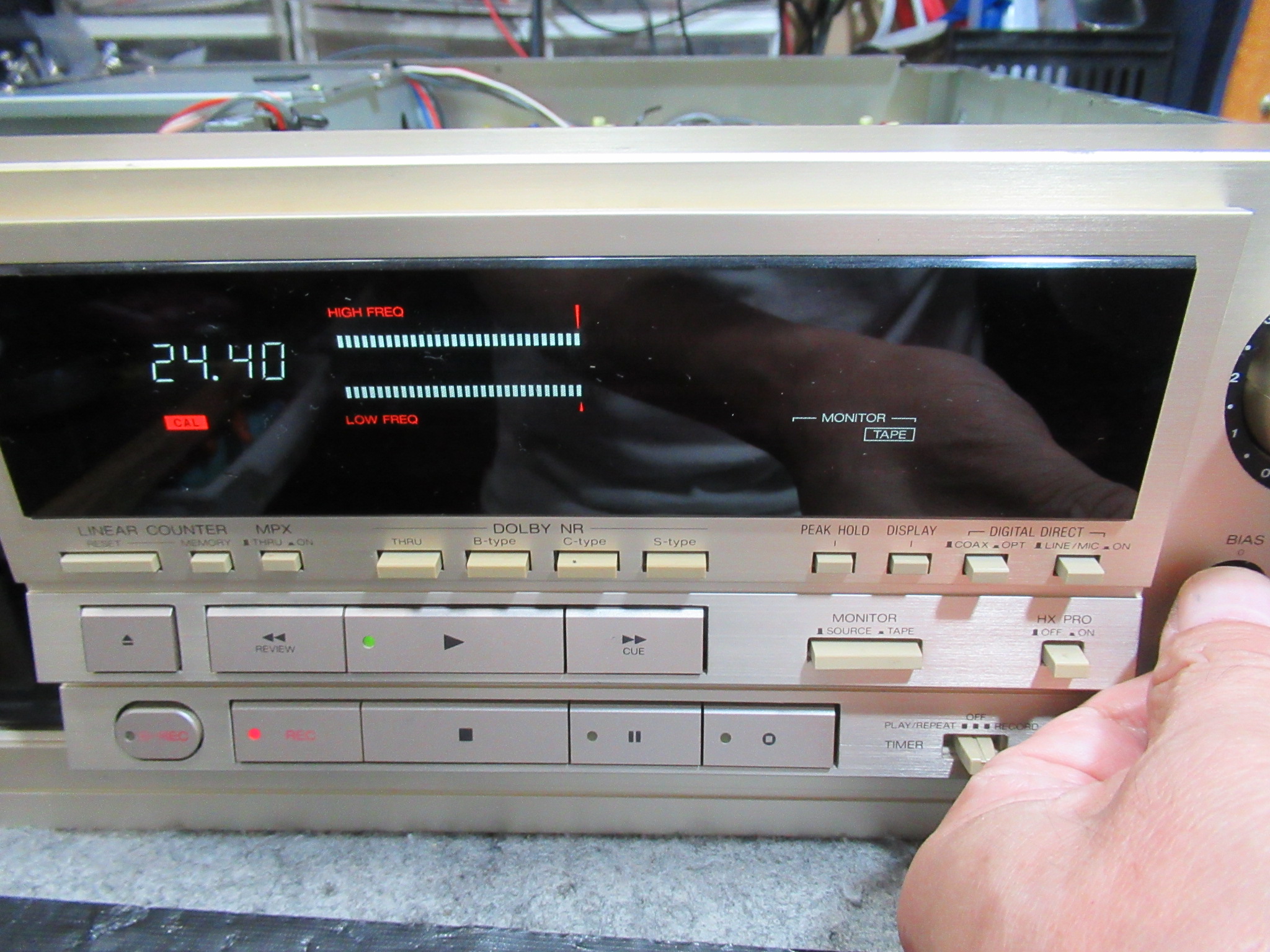

バイアスキャリブレーション後に録再バランス調整を行います。

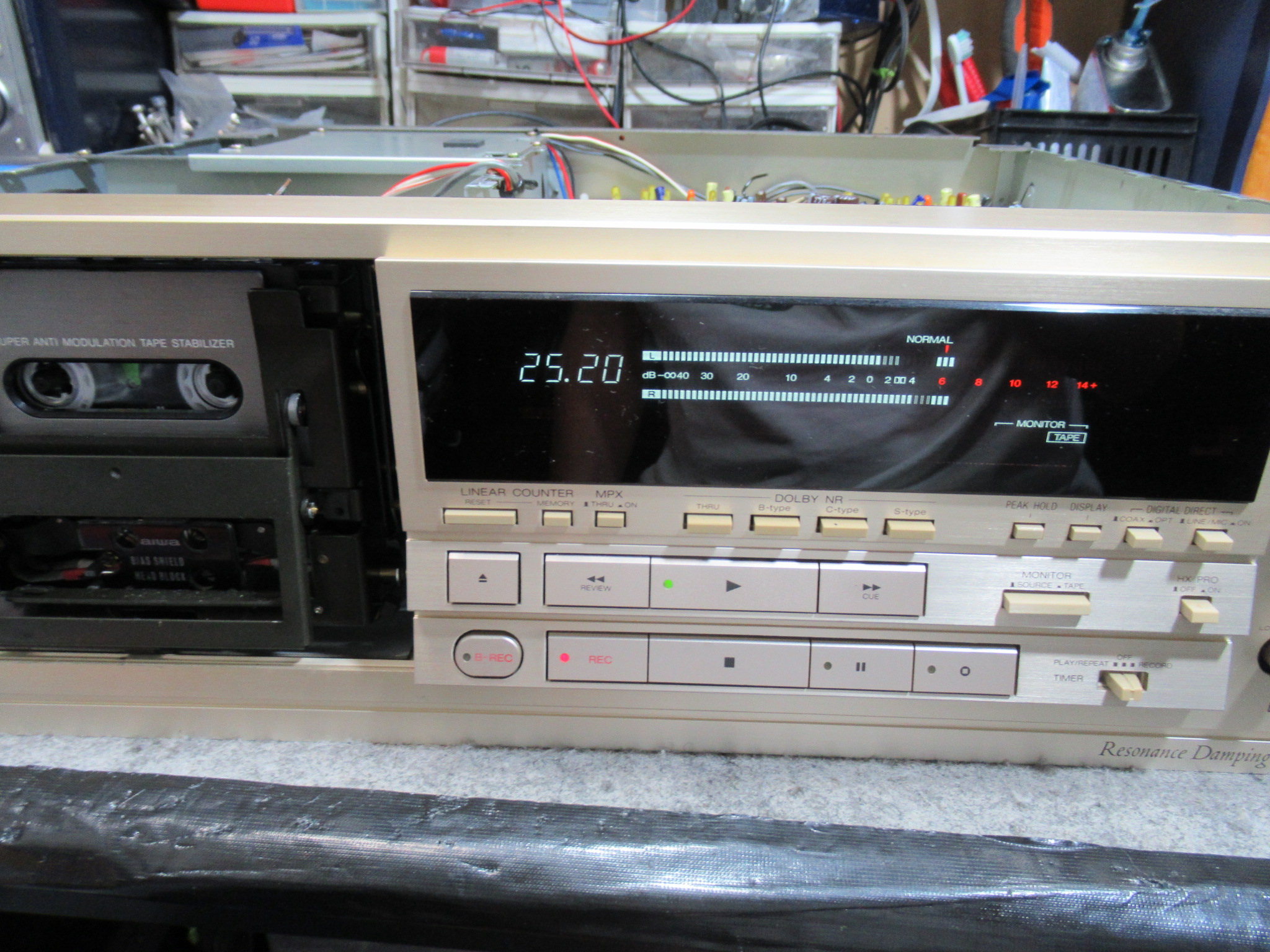

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
