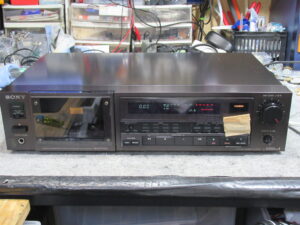

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESⅡの修理依頼をいただきました。
5年ほど前に当店で修理した機体ですが、再生できなくなったということです。

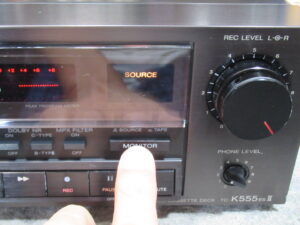

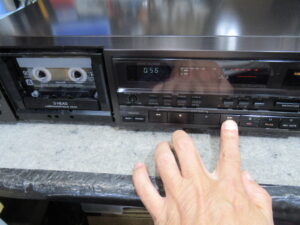

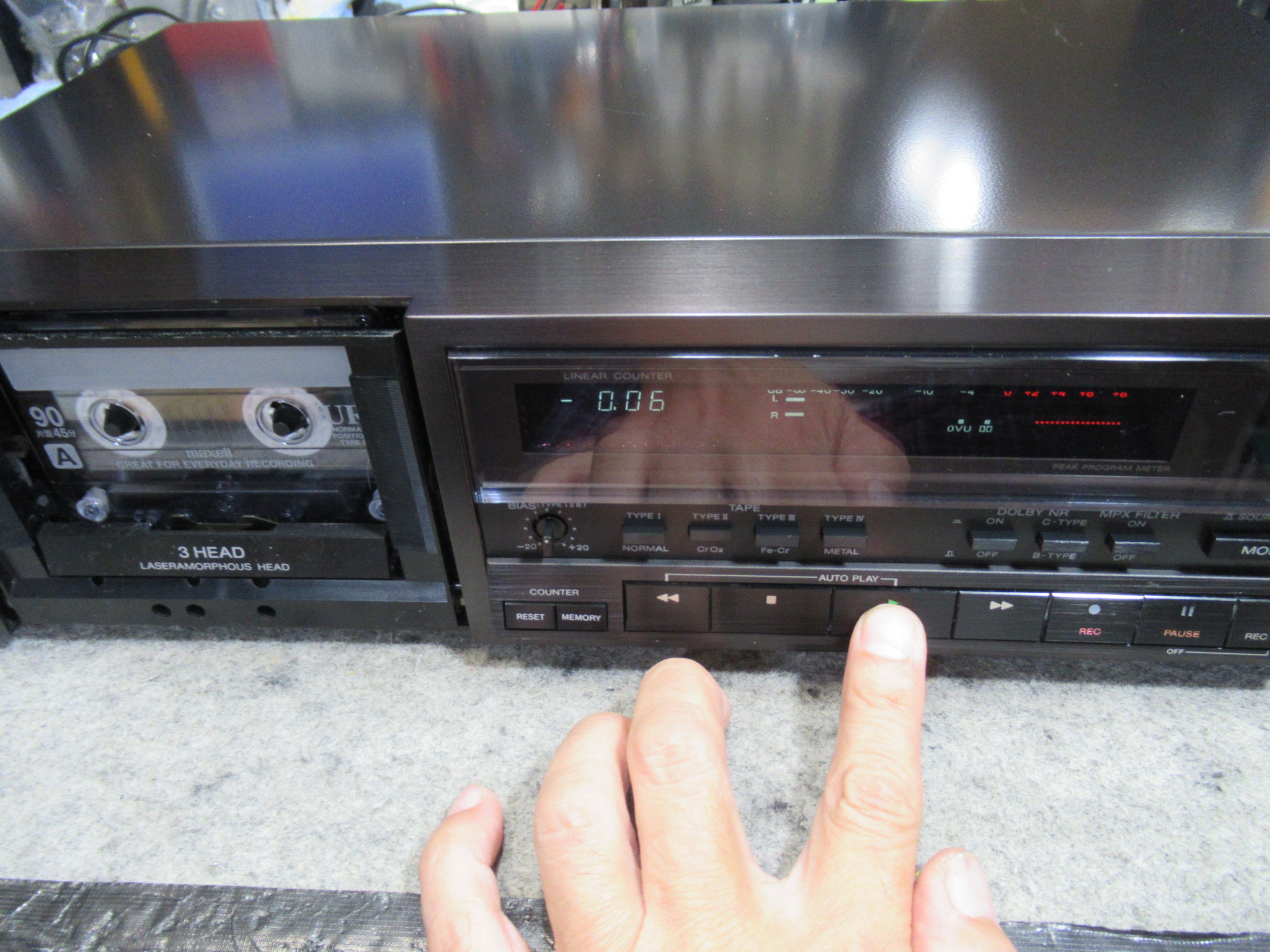

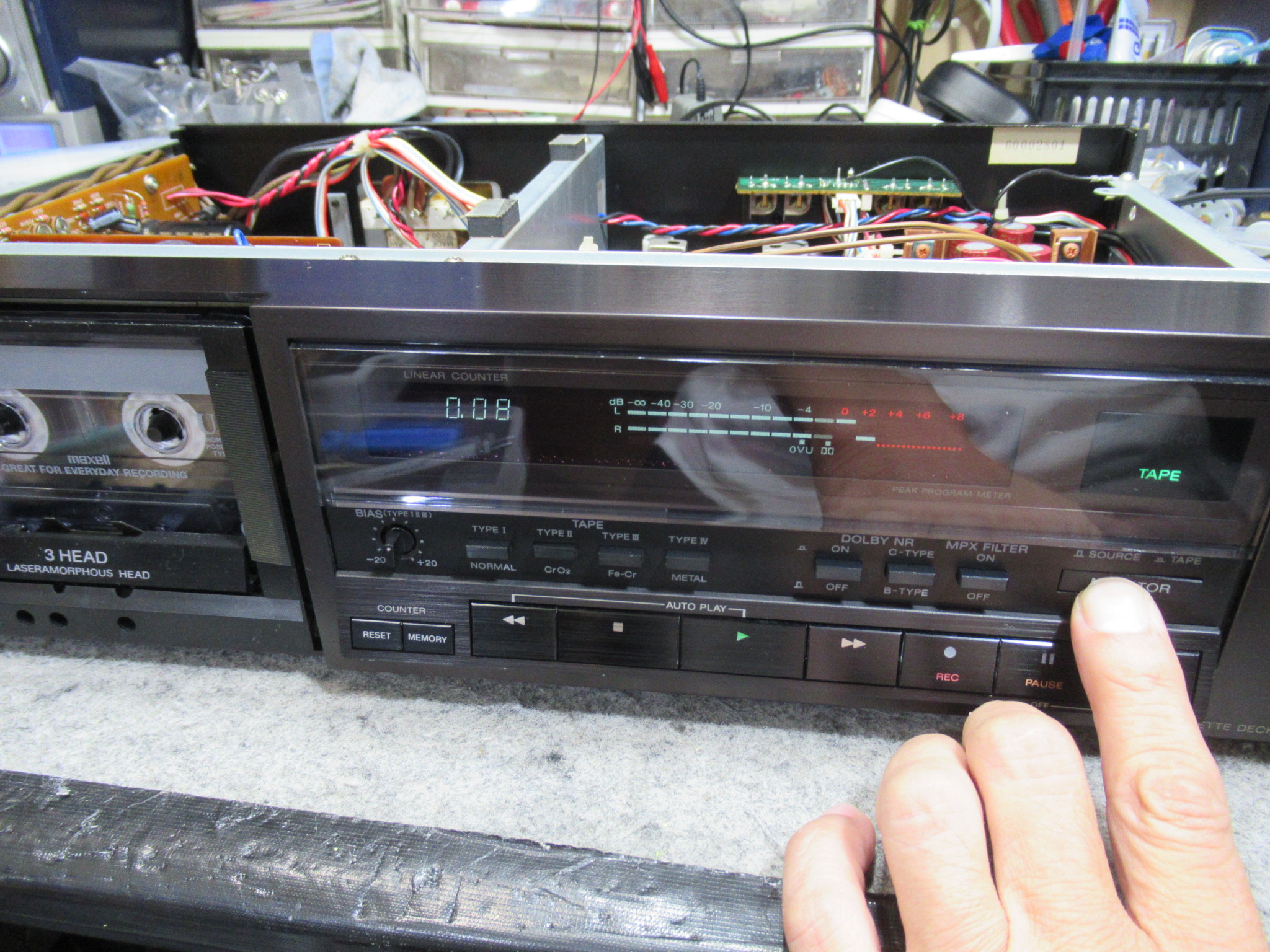

また、モニタ切り替えスイッチを押してもロックされないため、指を離すと「SOURCE」状態になってしまいます。
再生できない原因は、キャプスタンが回転しないためです。早送り巻き戻しはOKです。

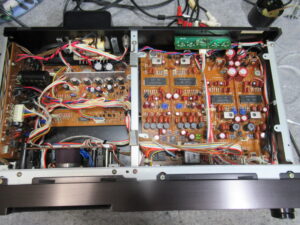

カバーを開けて点検を進めます。

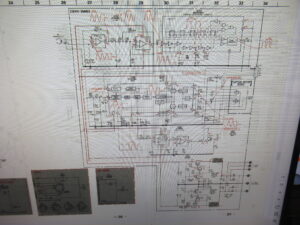

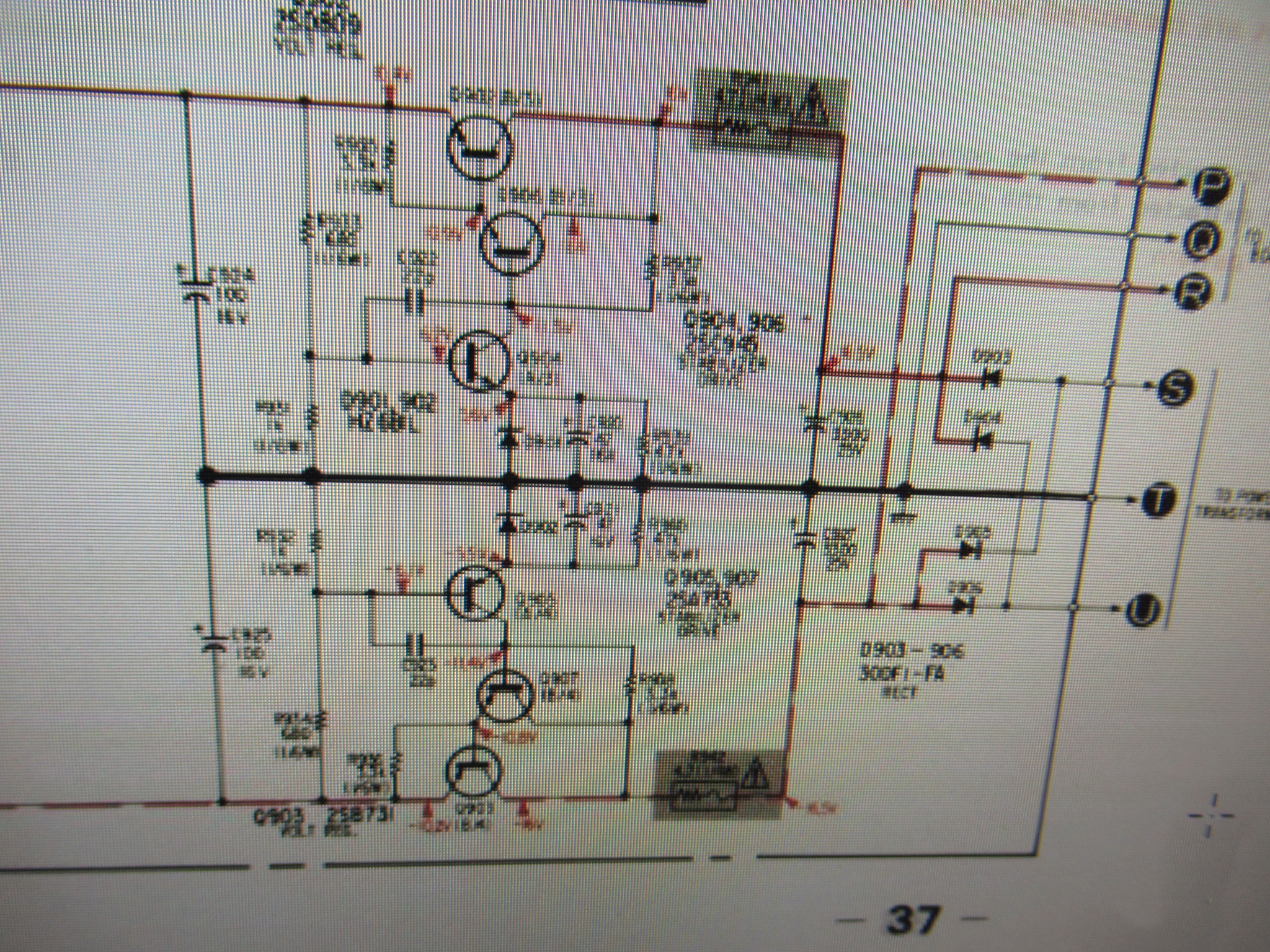

キャプスタンモーターのサーボ回路で疑わしい箇所を見つけました。

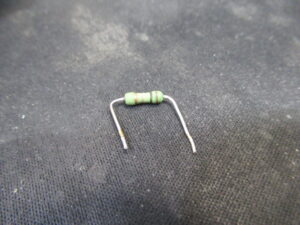

案の定、電源ラインのヒューズ抵抗が切れていましたので交換します。
無事復旧しました。

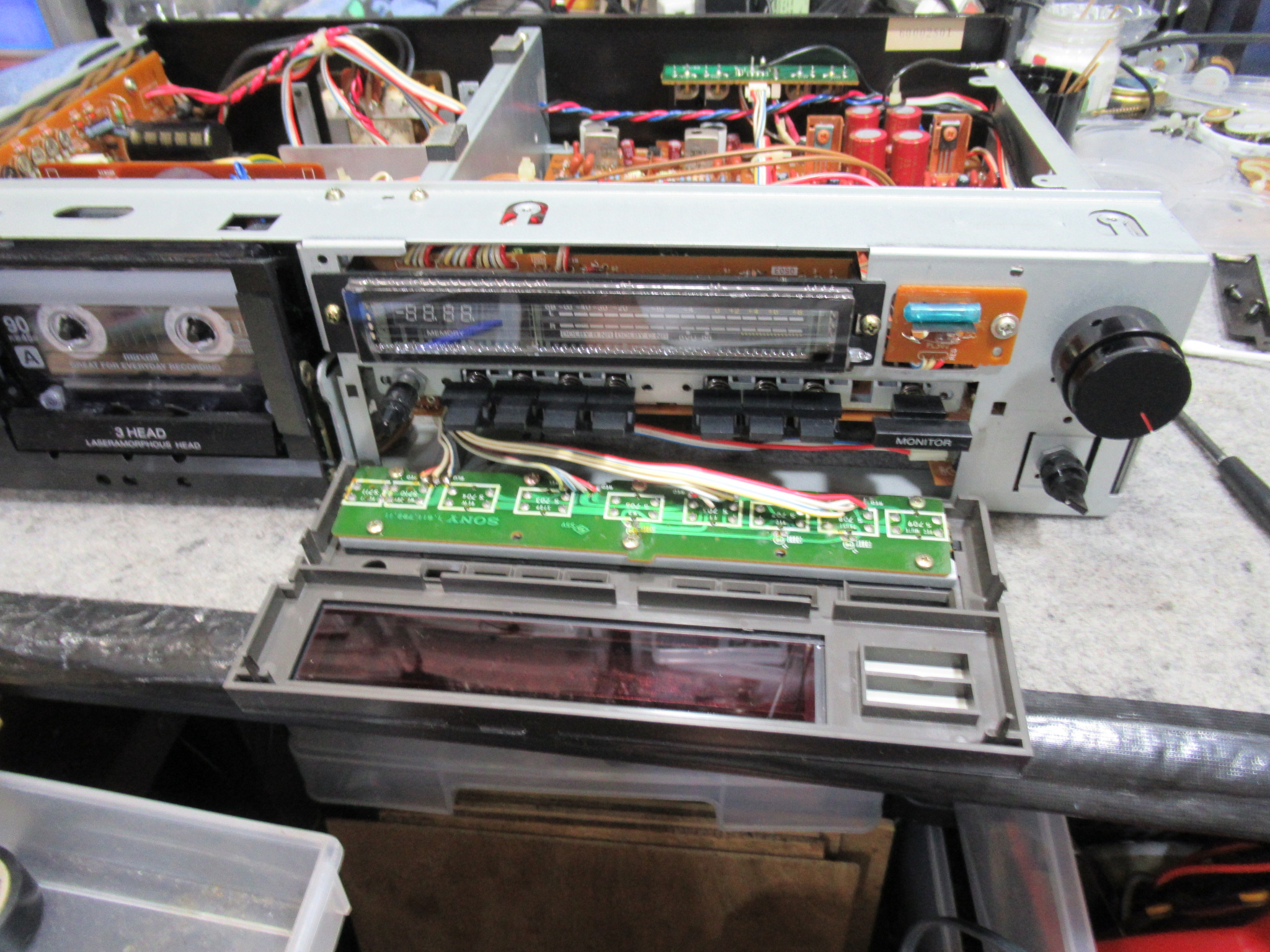

続いてモニター切替スイッチの交換です。パネルを取り外し、メイン基板を浮かすと、何とかスイッチを取り外すことができます。

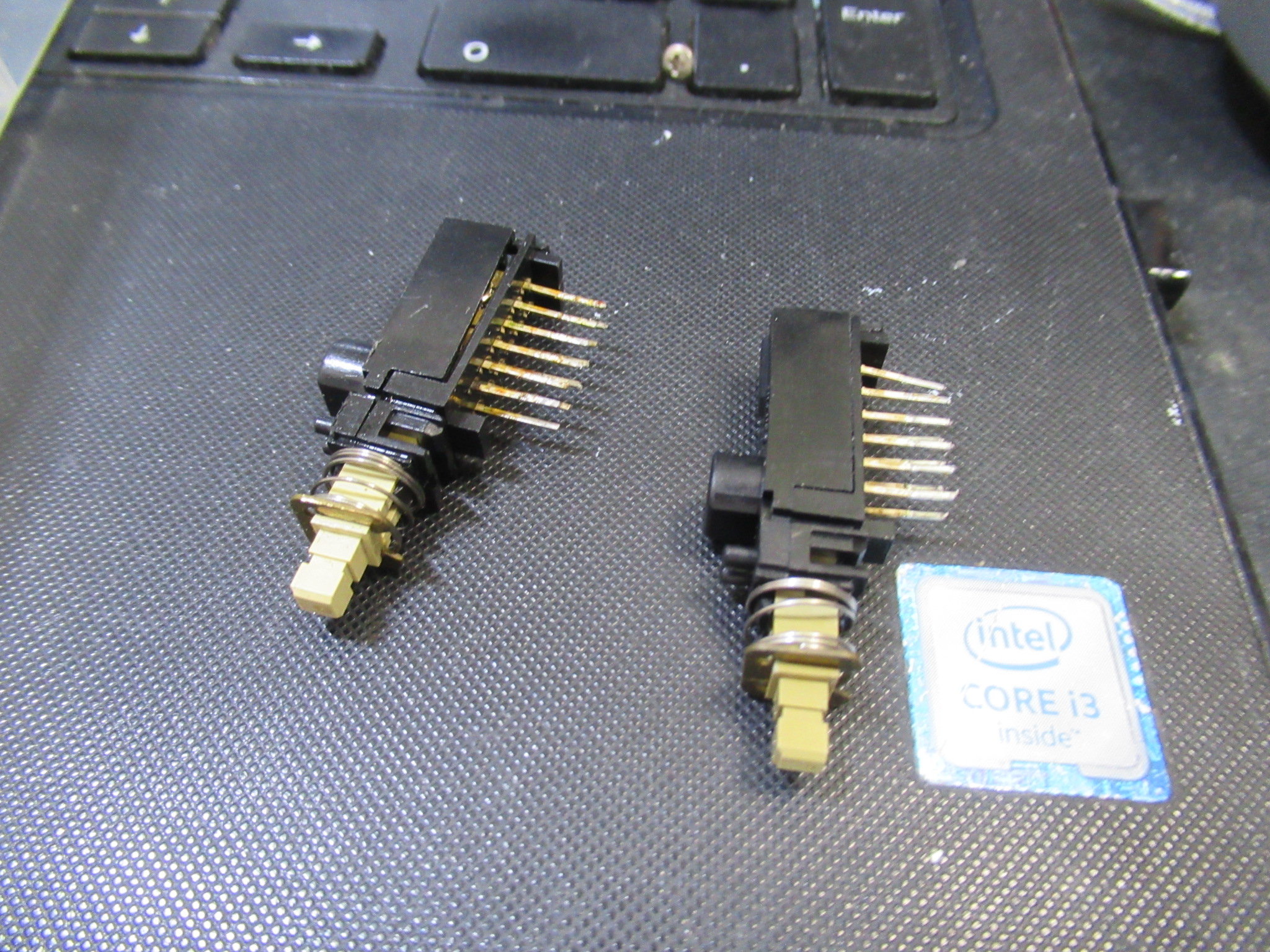

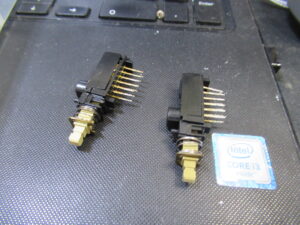

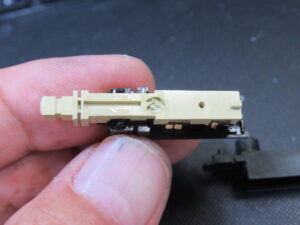

手持ちのスイッチと交換します。取り外したスイッチを分解すると、ロックが掛かる部分のプラスチックが破損していました。

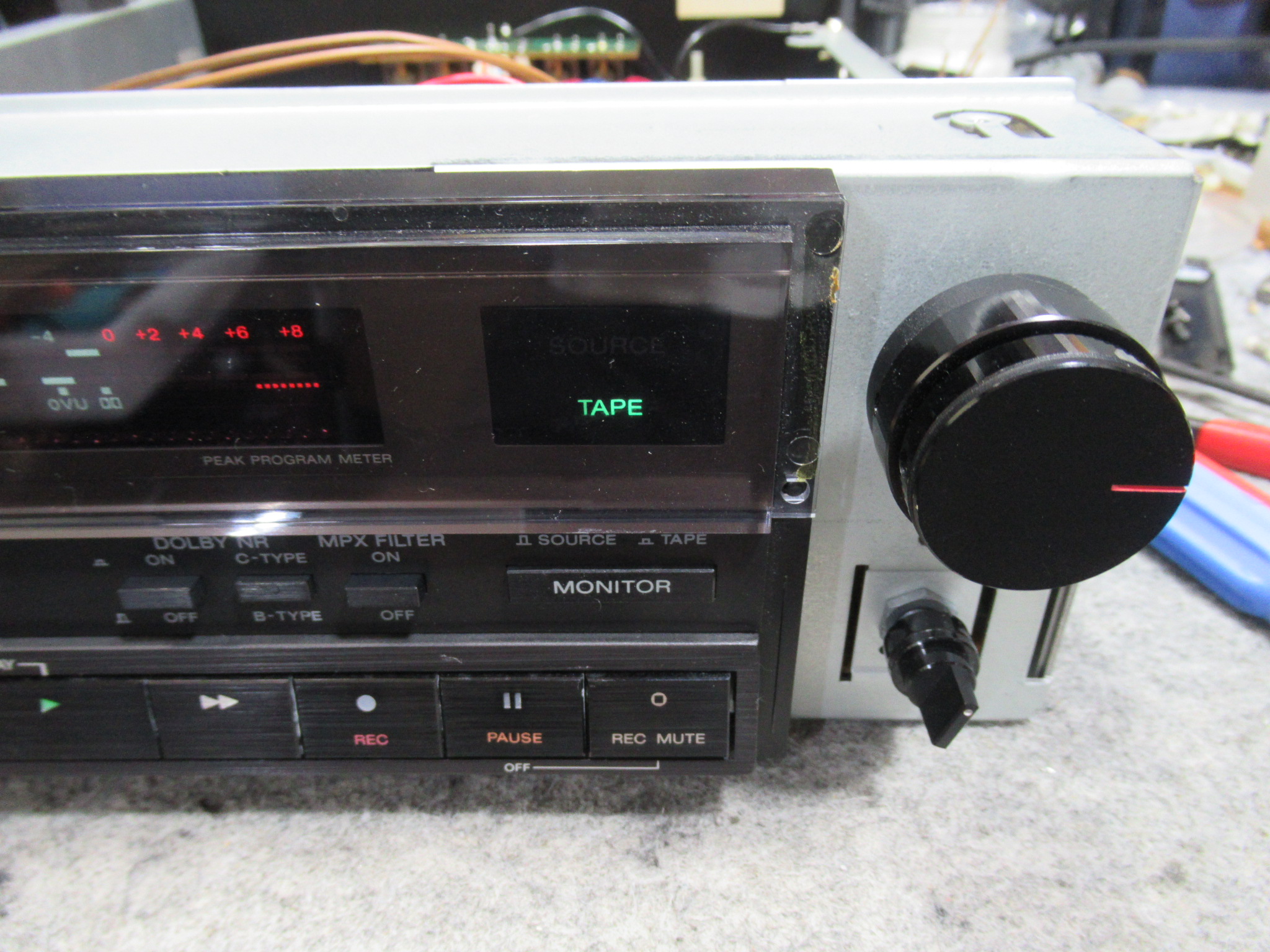

こちらも無事復活しました。

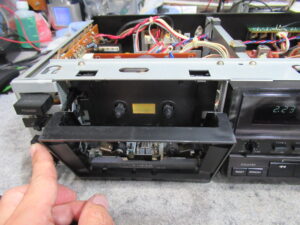

メカのメンテナンスに移ります。前回修理から5年経過していますので、やや、ロケットオープン気味です。

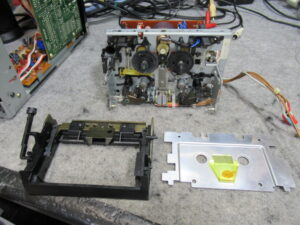

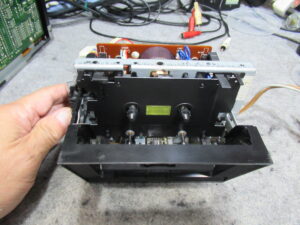

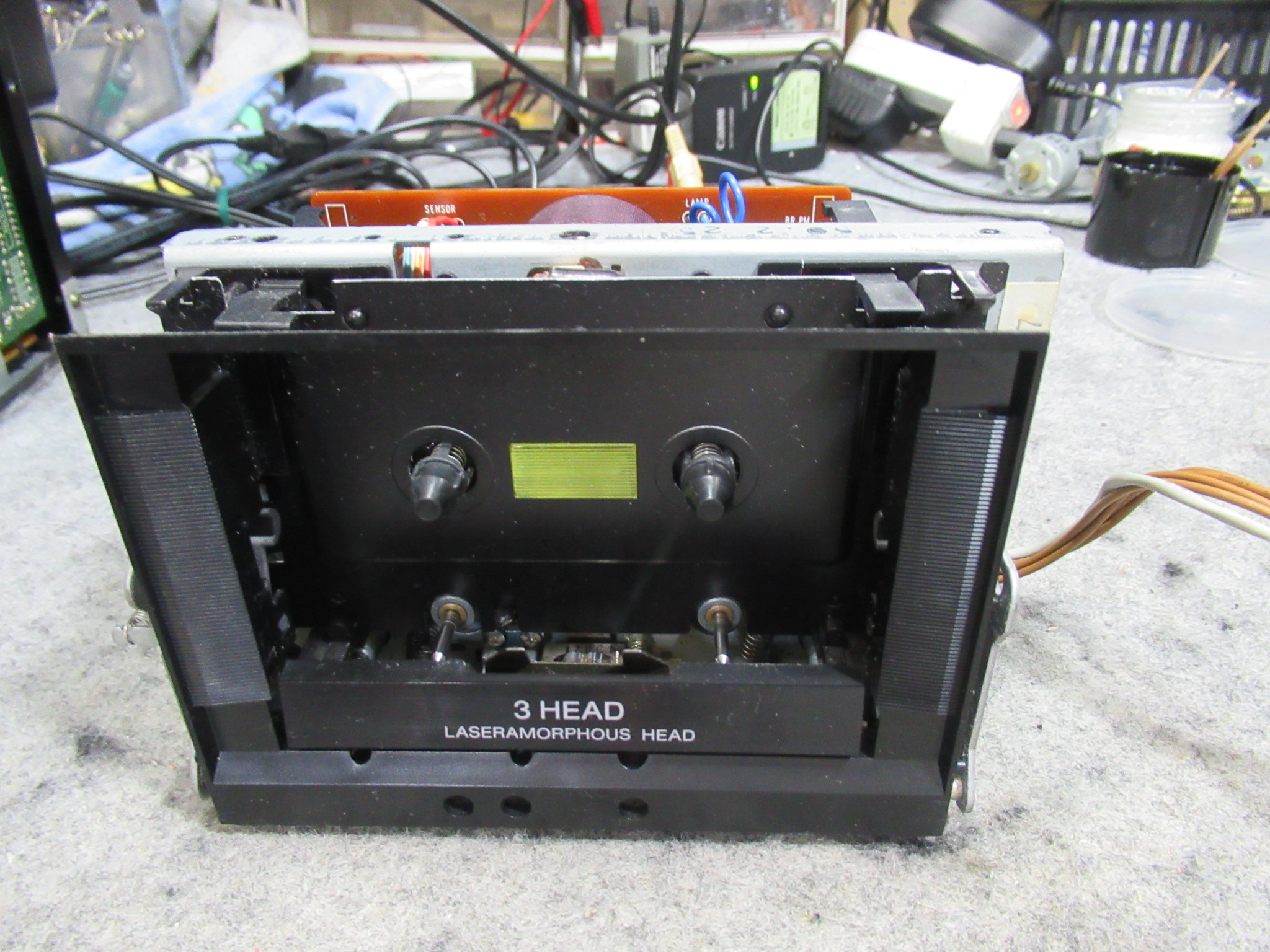

メカを降ろして分解を進めます。

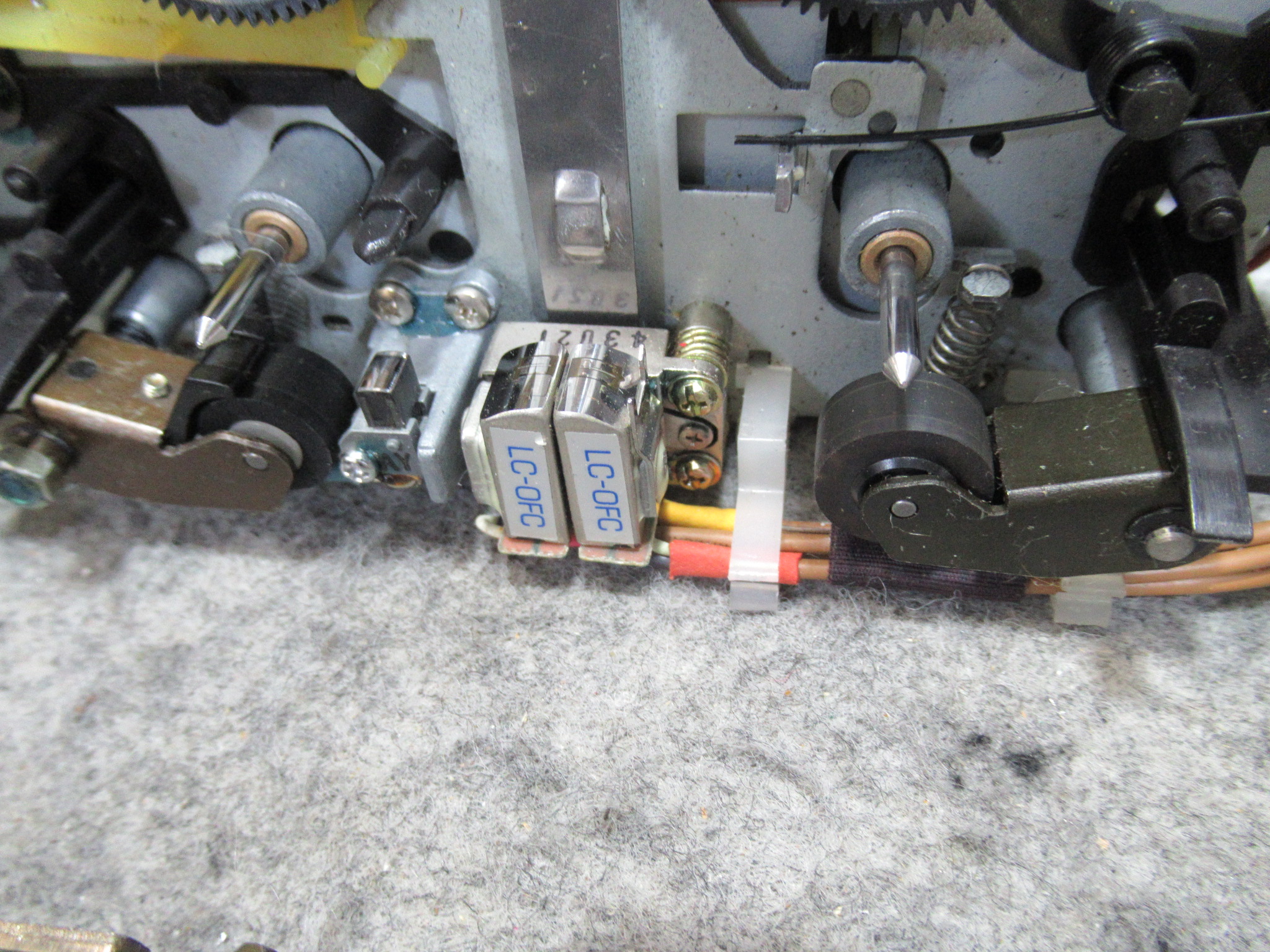

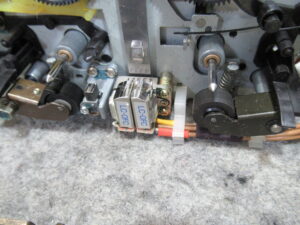

ピンチローラーやヘッドの状態は良好です。

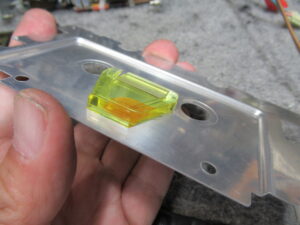

化粧パネルの裏側のプリズム表面を磨きます。

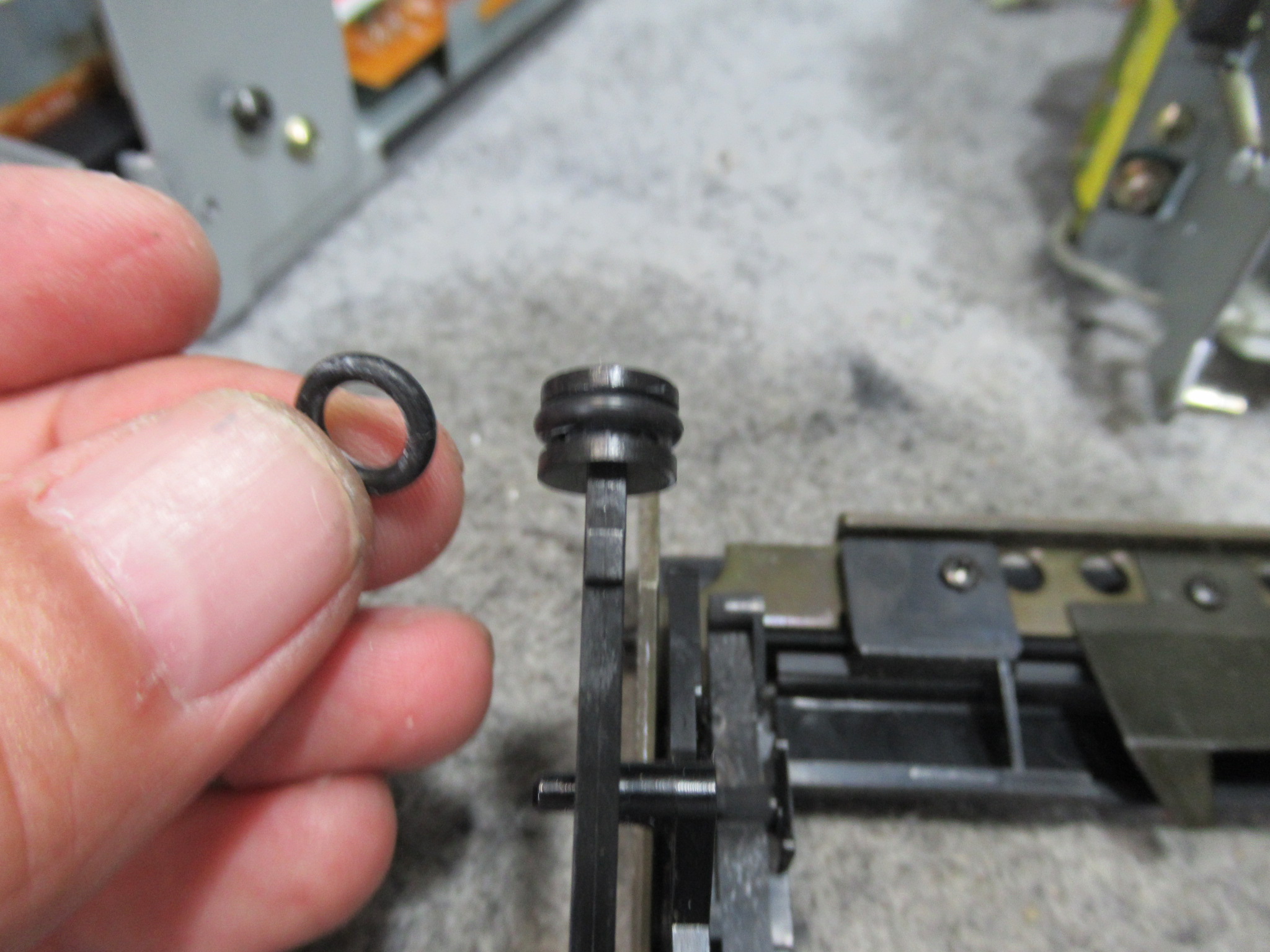

トレイが開く衝撃を吸収するダンパーゴムを交換します。

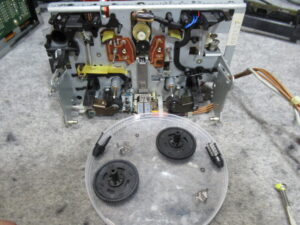

リールを分解し、グリスアップします

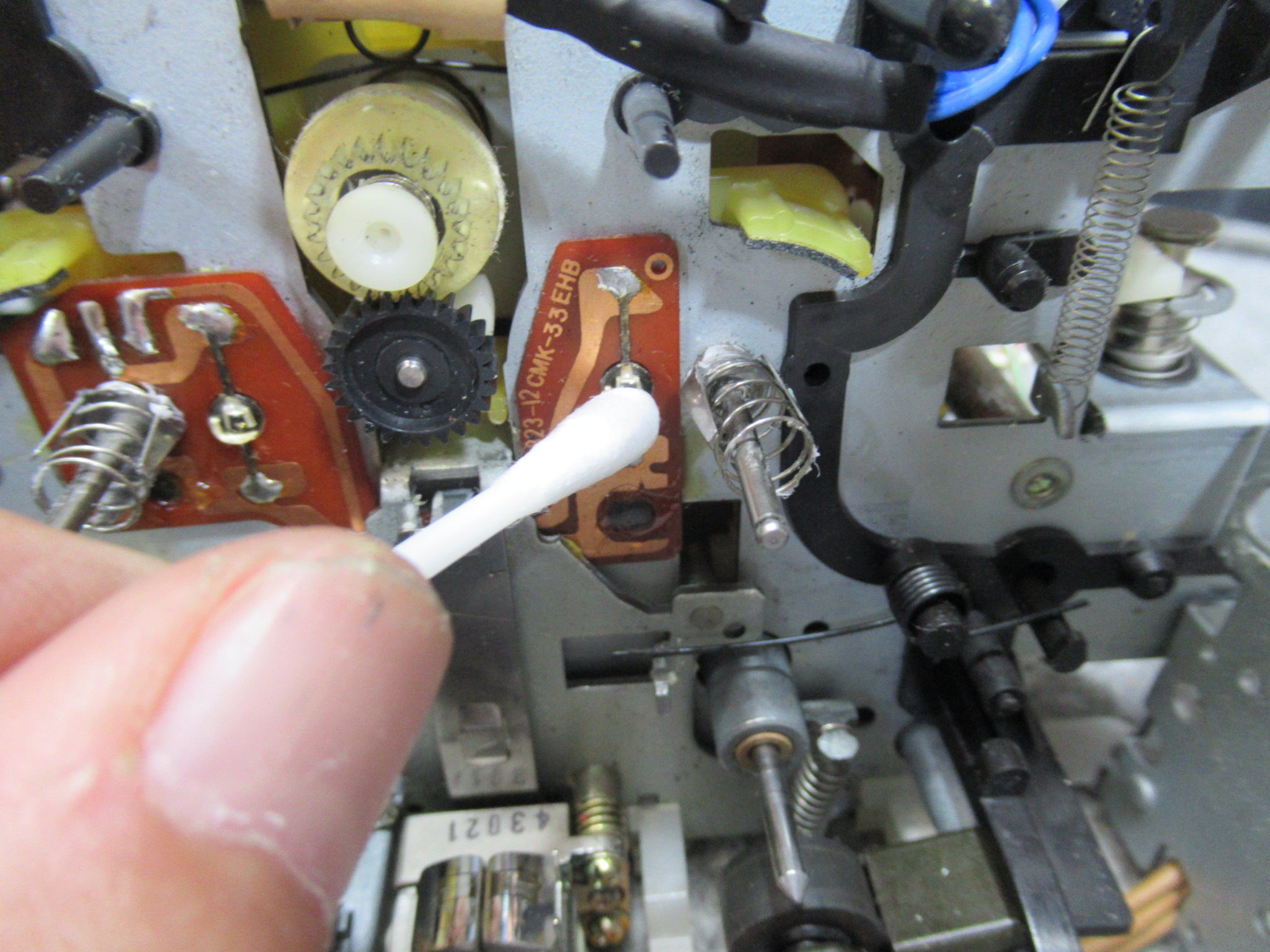

回転センサー受光部表面を清掃します。

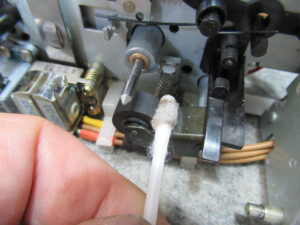

ピンチローラーとヘッドを清掃します。
ロケットオープンが解消されたことを確認します。

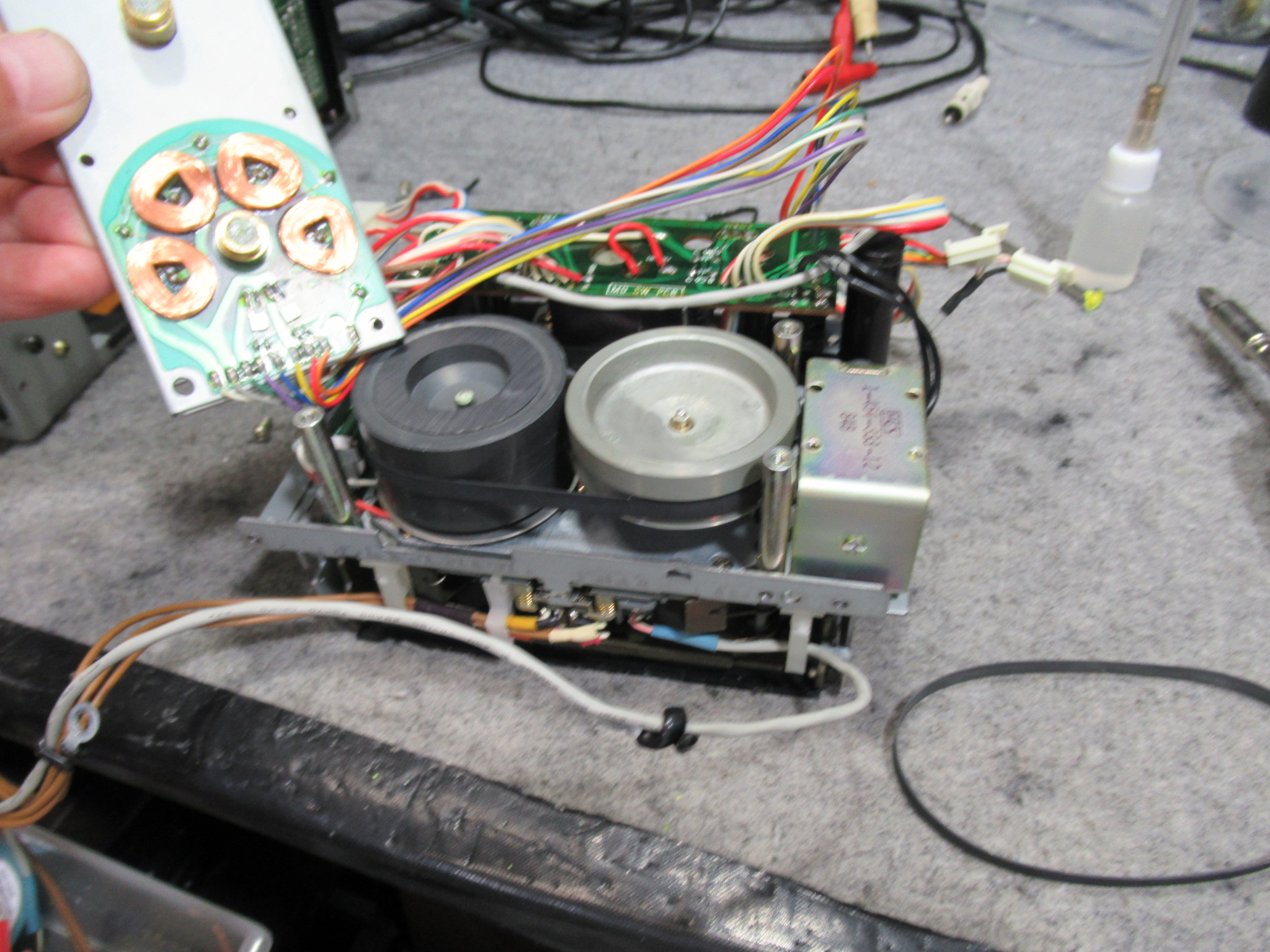

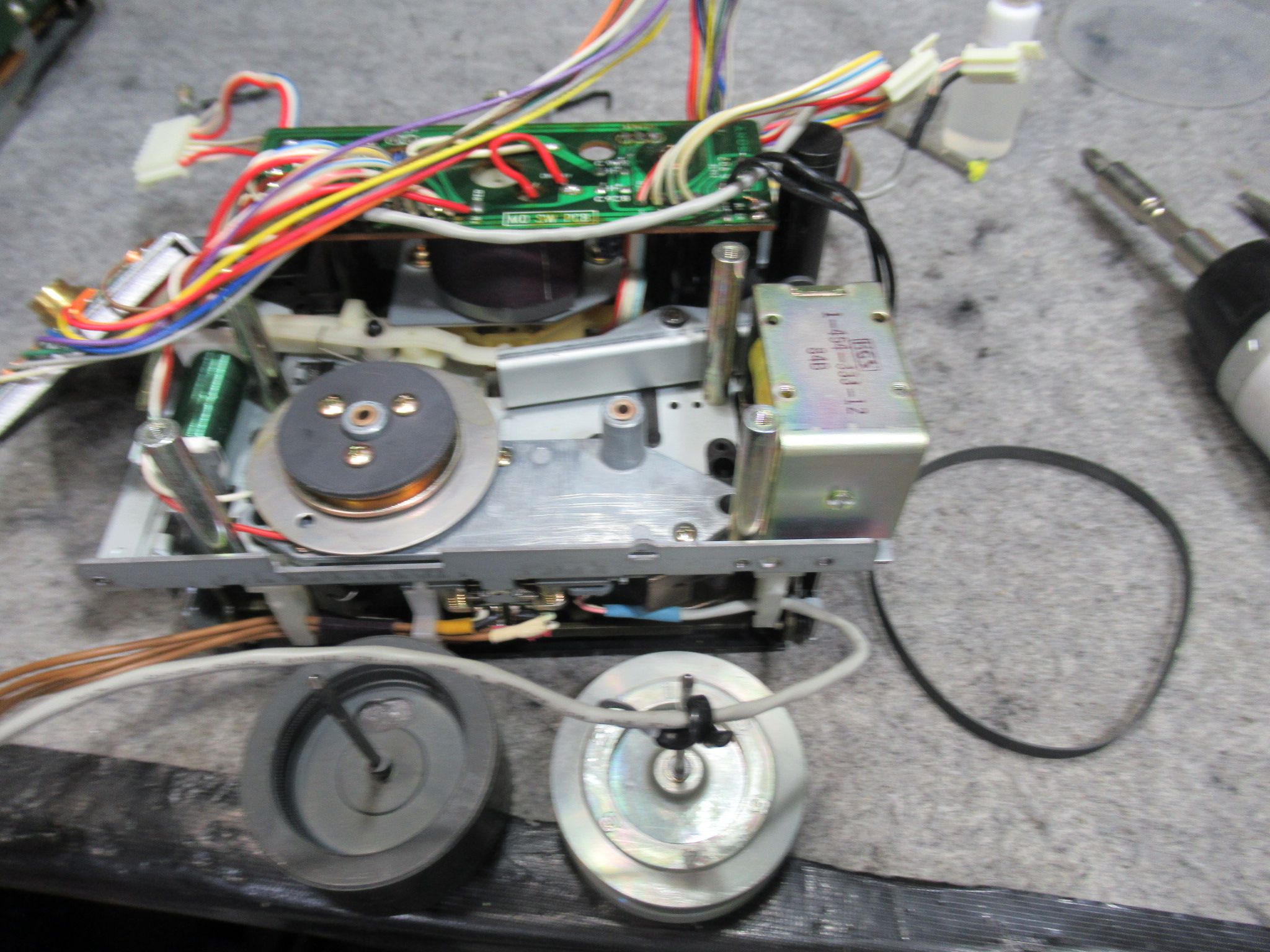

フライホイールを取り外し、シャフト部にグリスを処置し、ベルトを交換します。

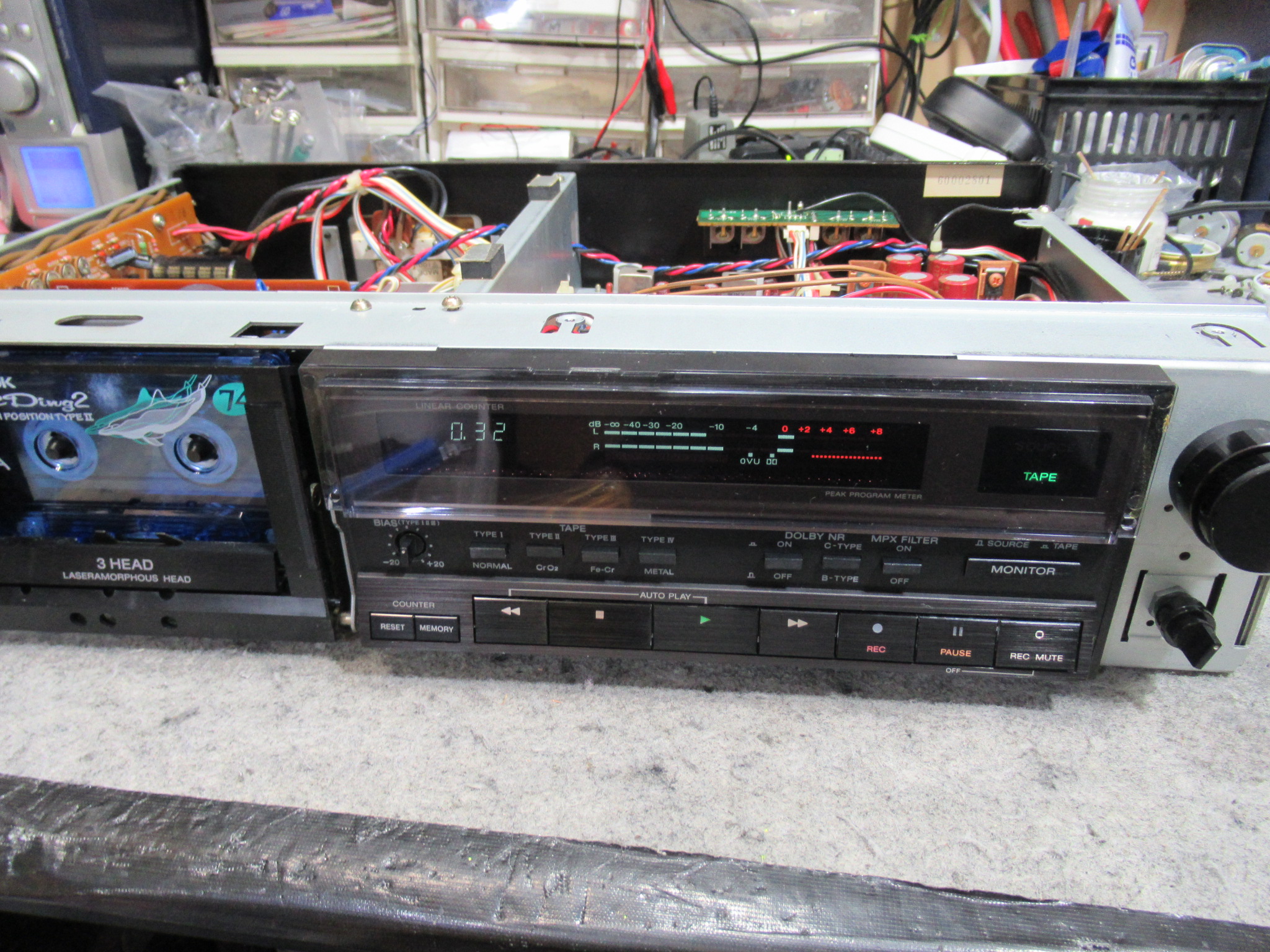

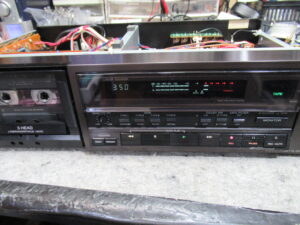

本体に戻して動作確認を行います。

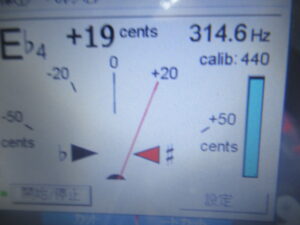

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

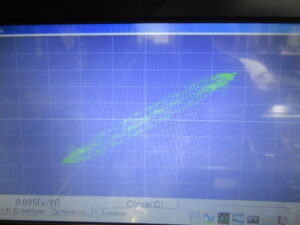

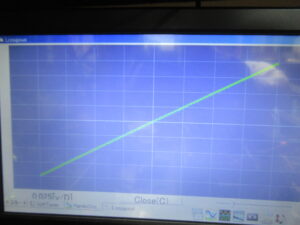

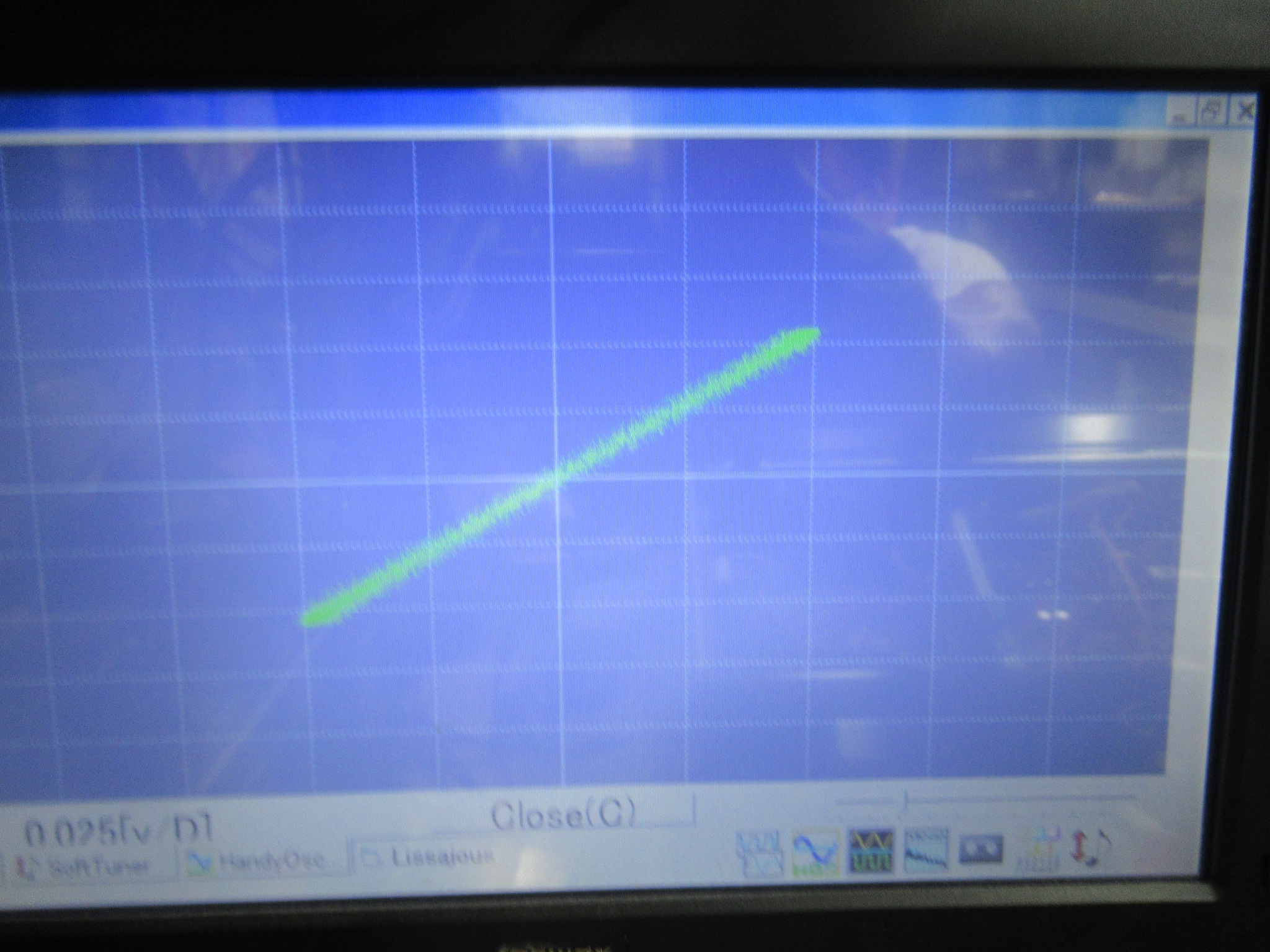

再生ヘッドと録音ヘッドのアジマスの調整を行います。
録再バランス調整を行います。

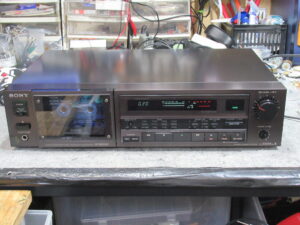

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
