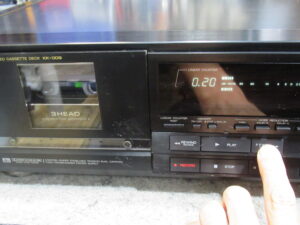

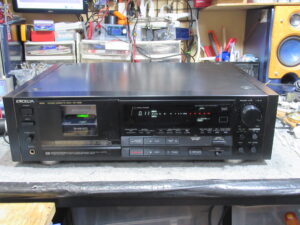

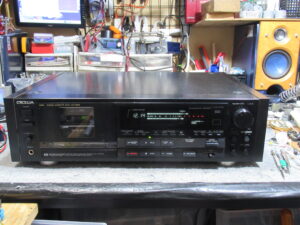

アイワ社製３ヘッドデュアルキャプスタンカセットデッキ、XK-009です。
いつの間にか故障してたということです。

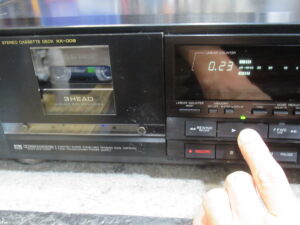

早送り巻き戻しは、かろうじてというところですが、再生はNGです。

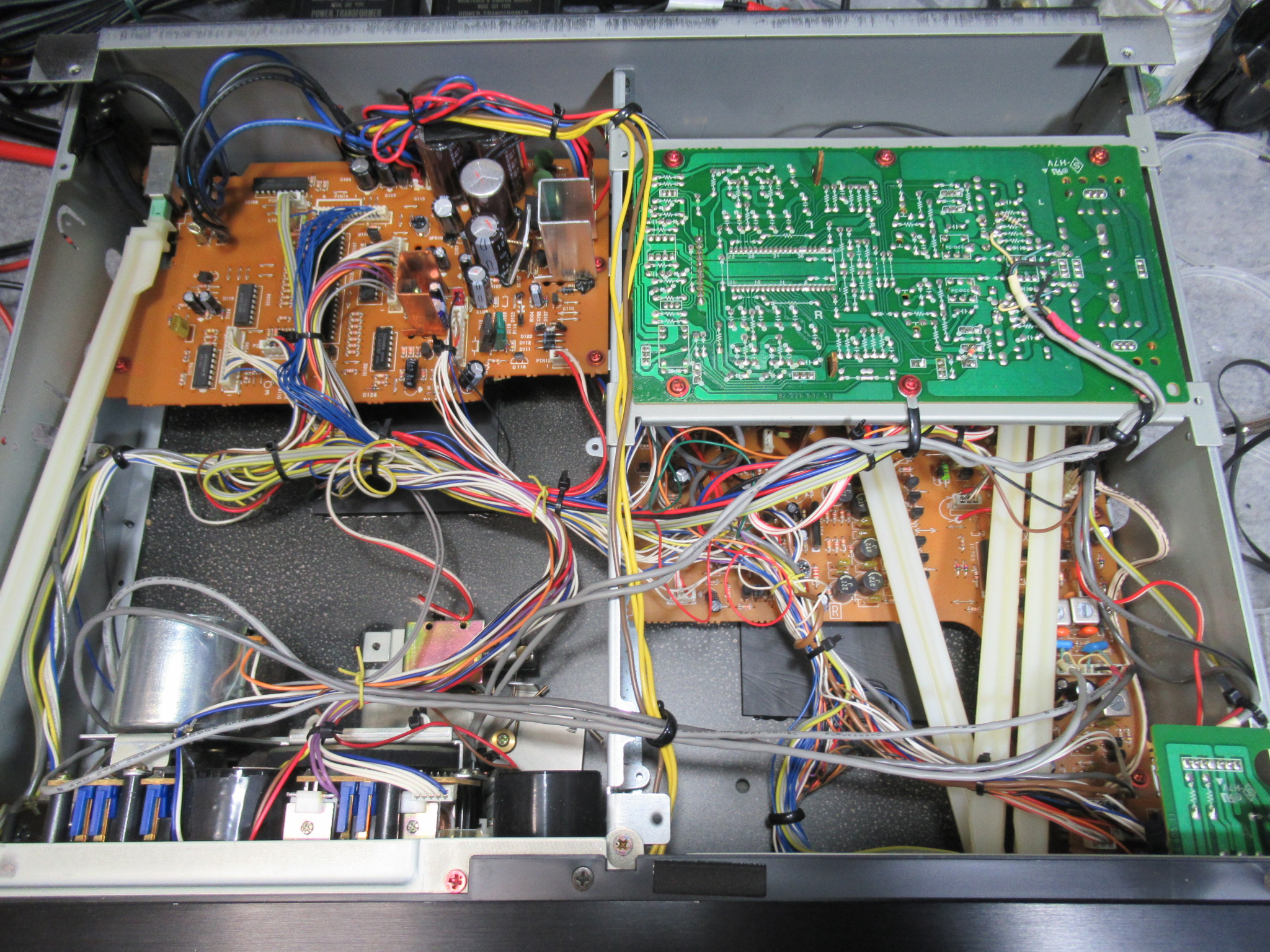

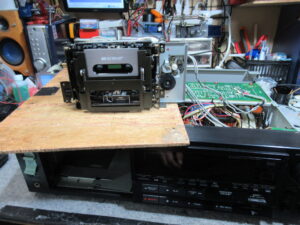

カバーを開けてメカを取り出します。

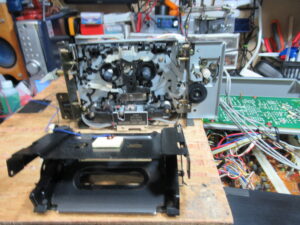

カセットホルダーを取り外します。ヘッドとテープガイドが汚れていますが、あまり見たことの無い、赤っぽい色合いです。

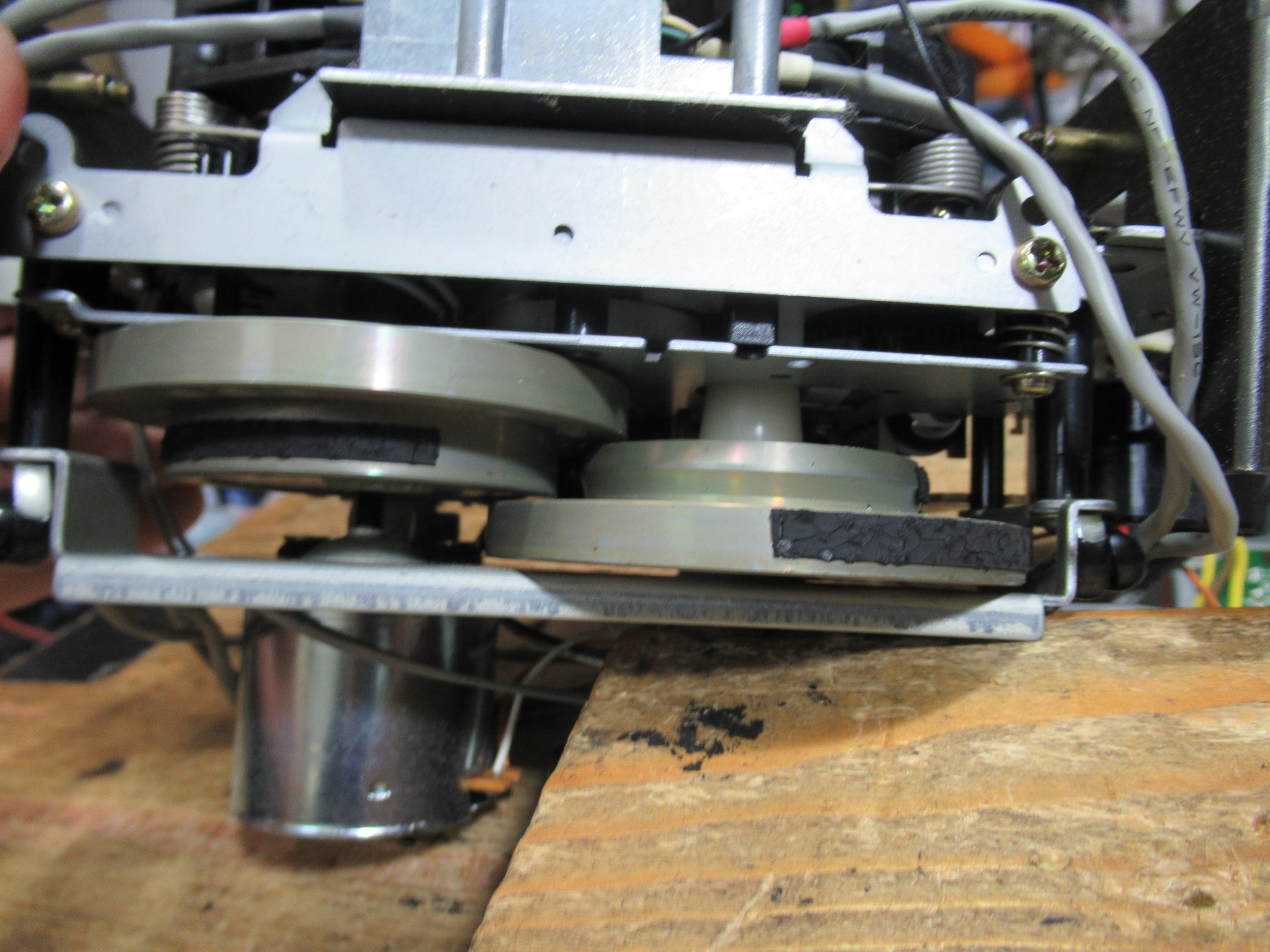

リールベルトが無くなっています。また、キャプスタンベルトが朽ち果てています。

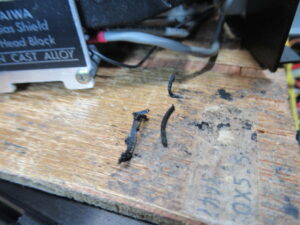

リールベルトは切れ切れになって、辺りに付着していました。

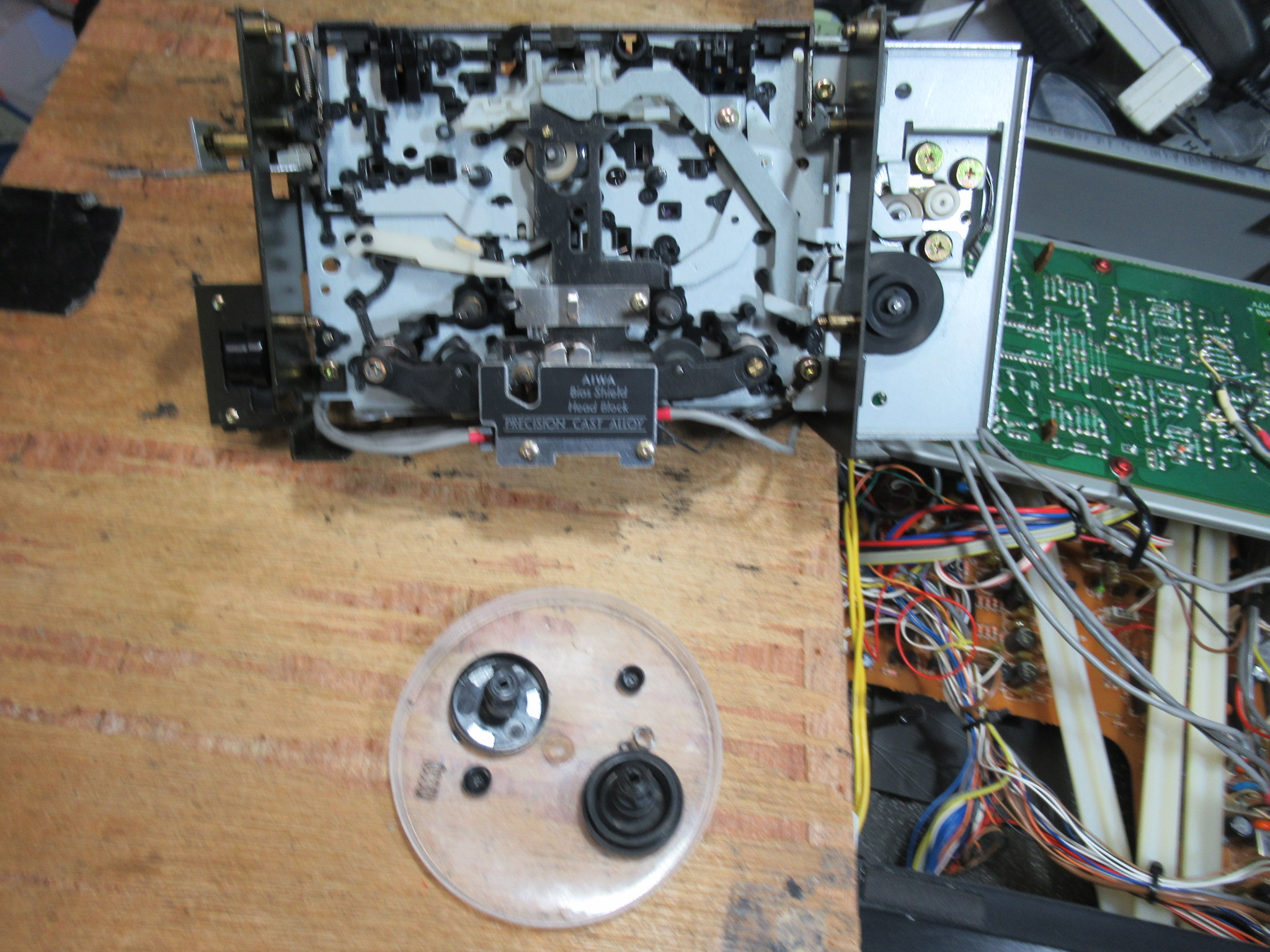

左右リールを脱着してグリスアップします。

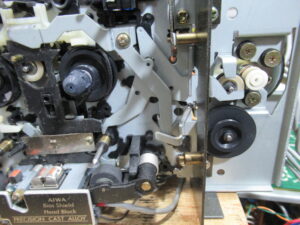

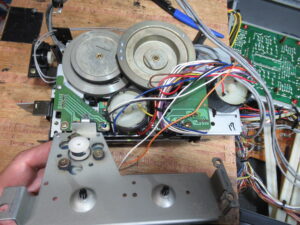

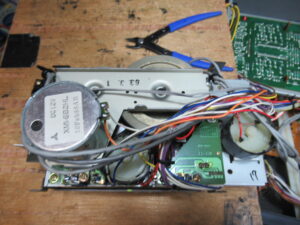

背面のモータープレートを取り外します。
加水分解して溶け切れたベルトがモータープーリーやフライホイルにべったりと付着していますので、オレンジクリーナーで除去清掃します。

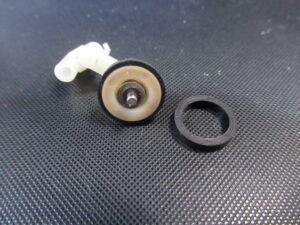

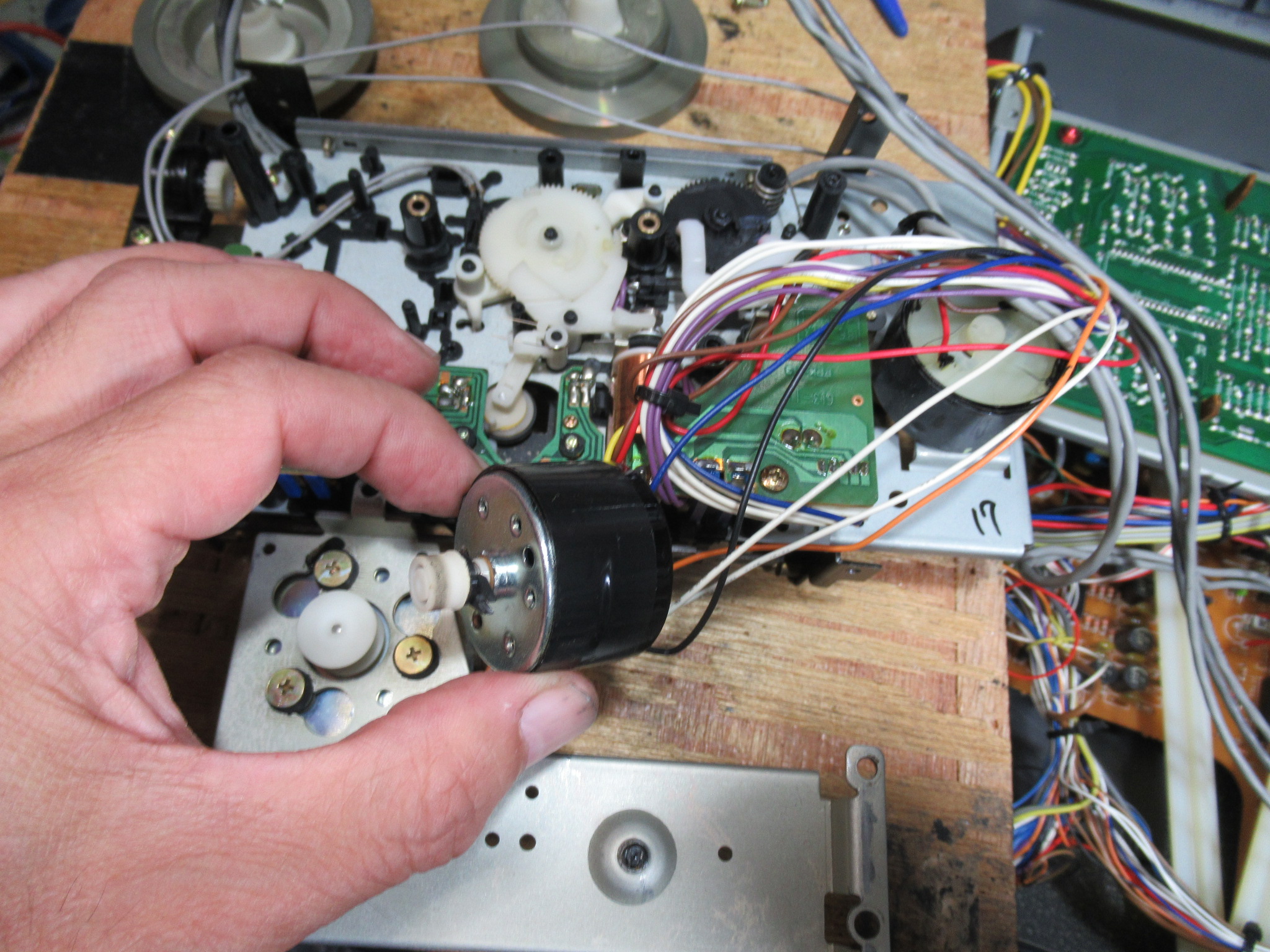

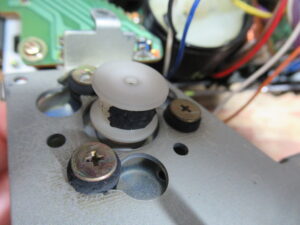

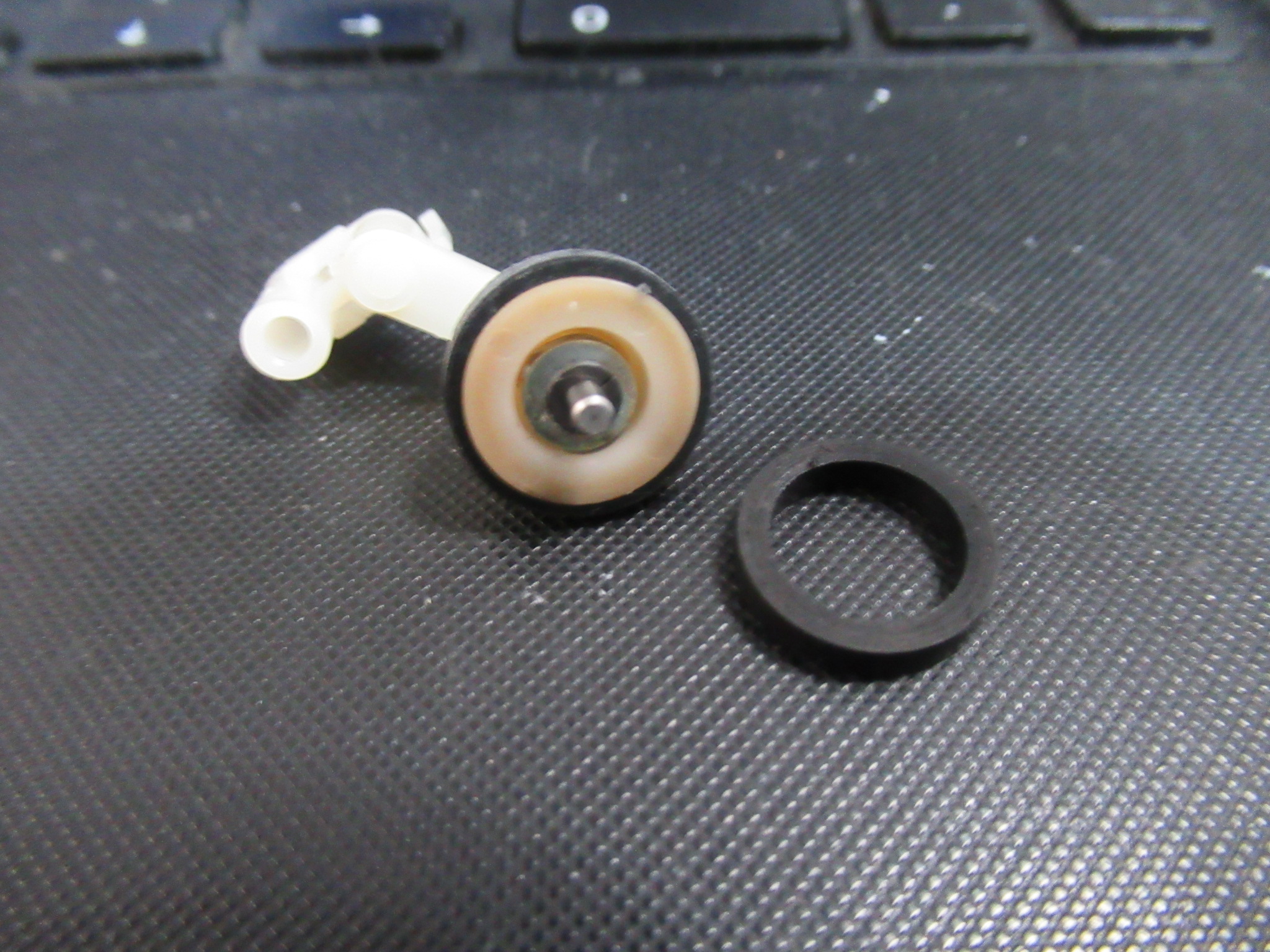

リールモーターを取り外すと、早送り巻き戻し用のアイドラーが現れますので、ゴムリングを交換します。

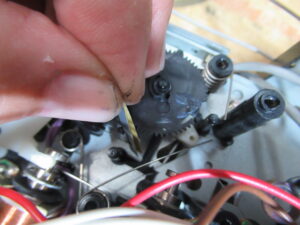

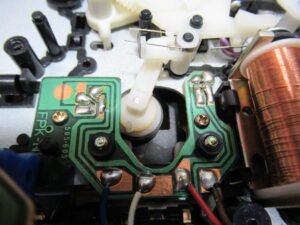

内部スイッチの接点をメンテします。

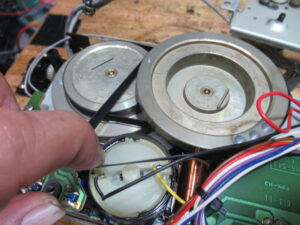

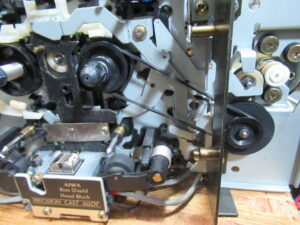

新しいベルトを掛けて組み立てます。

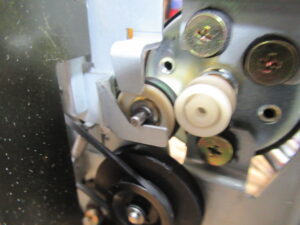

こちらは再生専用のアイドラーです。

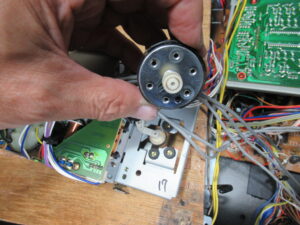

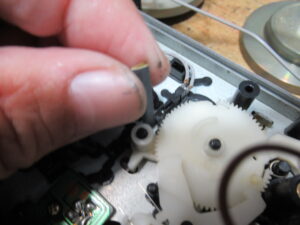

モーターを取り外してアイドラーを取り出し、ゴムリングを交換します。

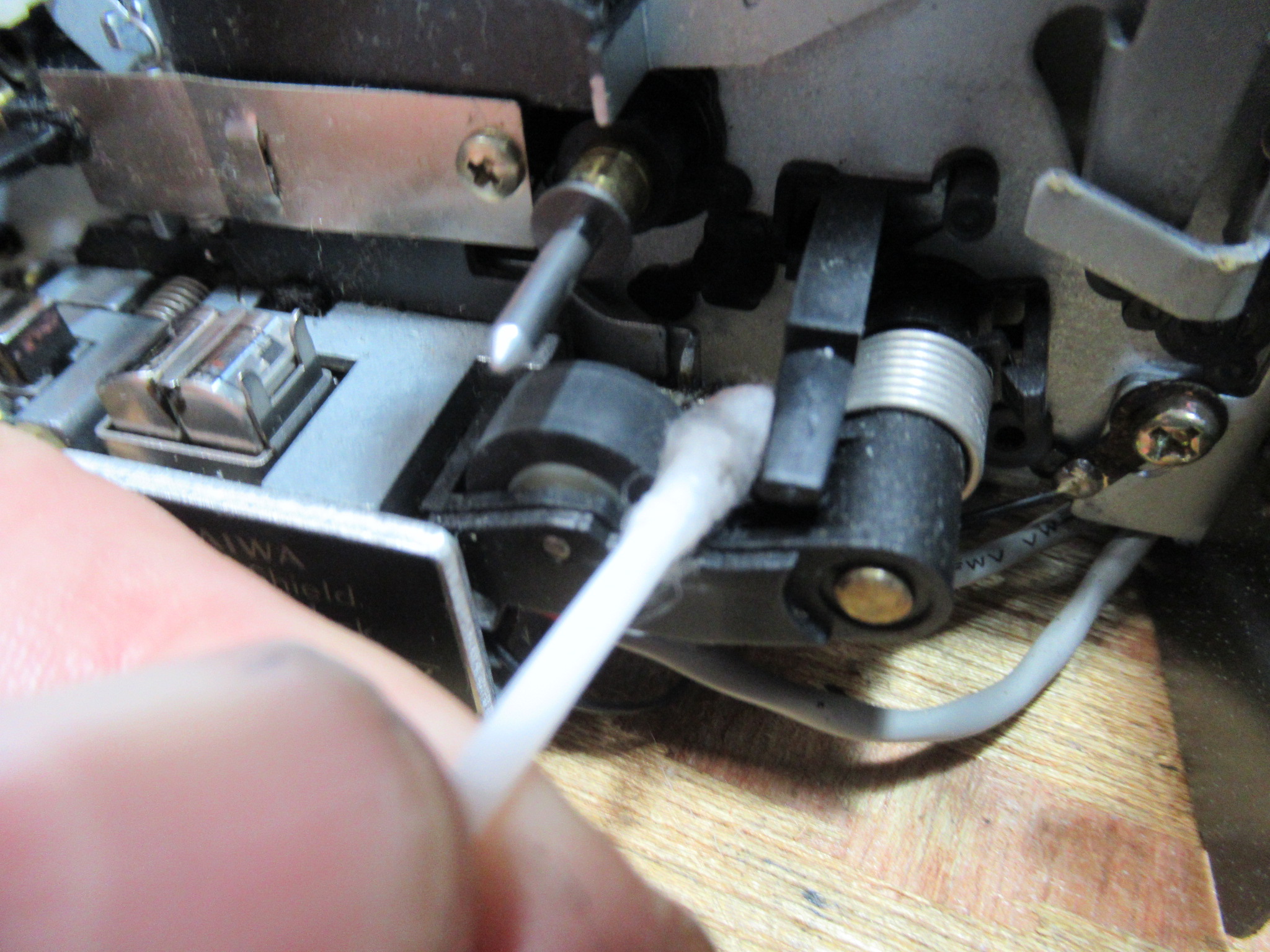

ヘッド周りを清掃します。

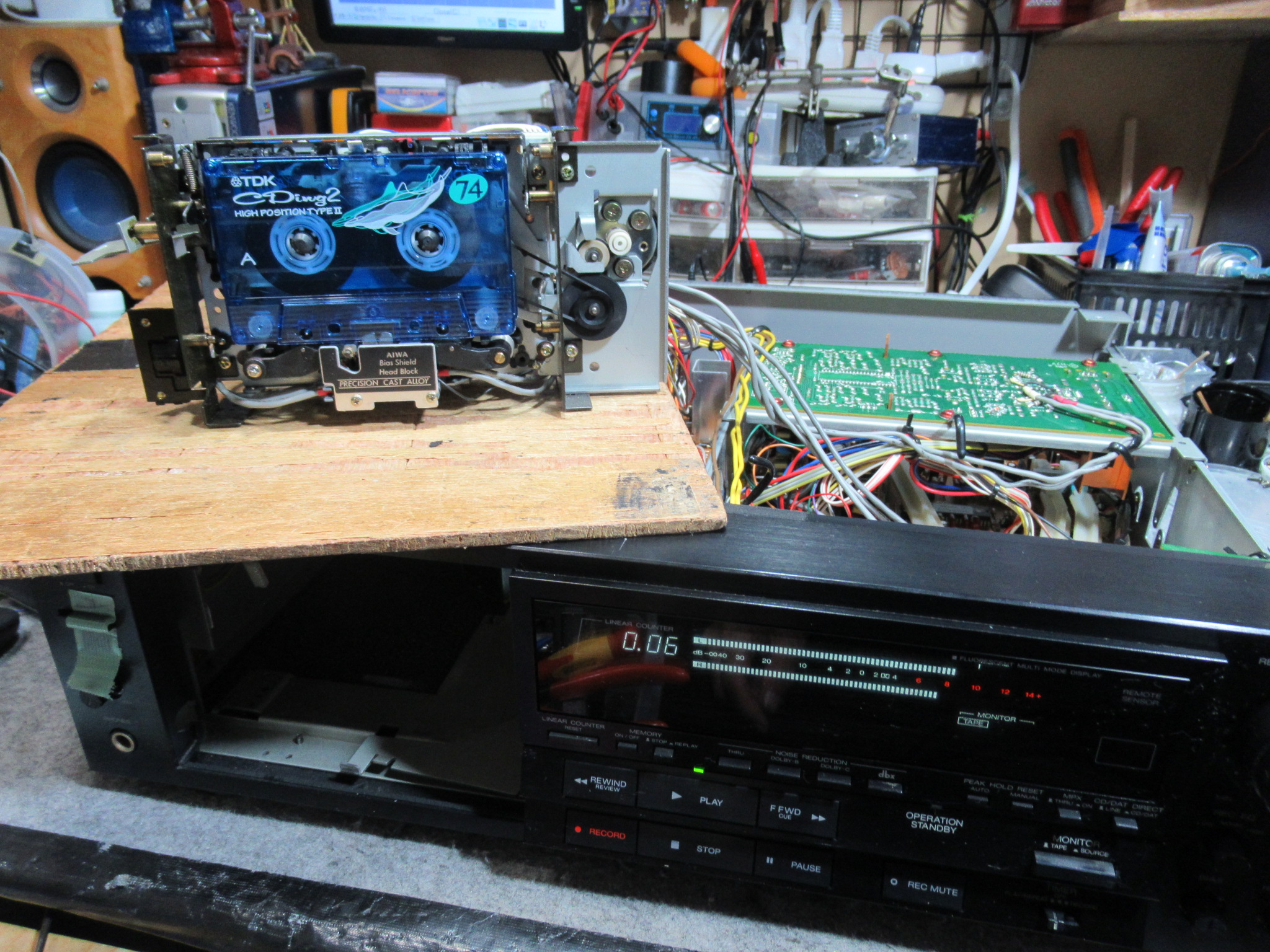

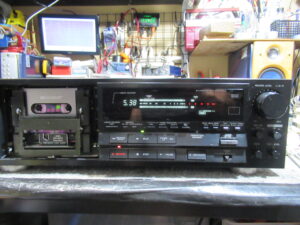

動作確認を行います。

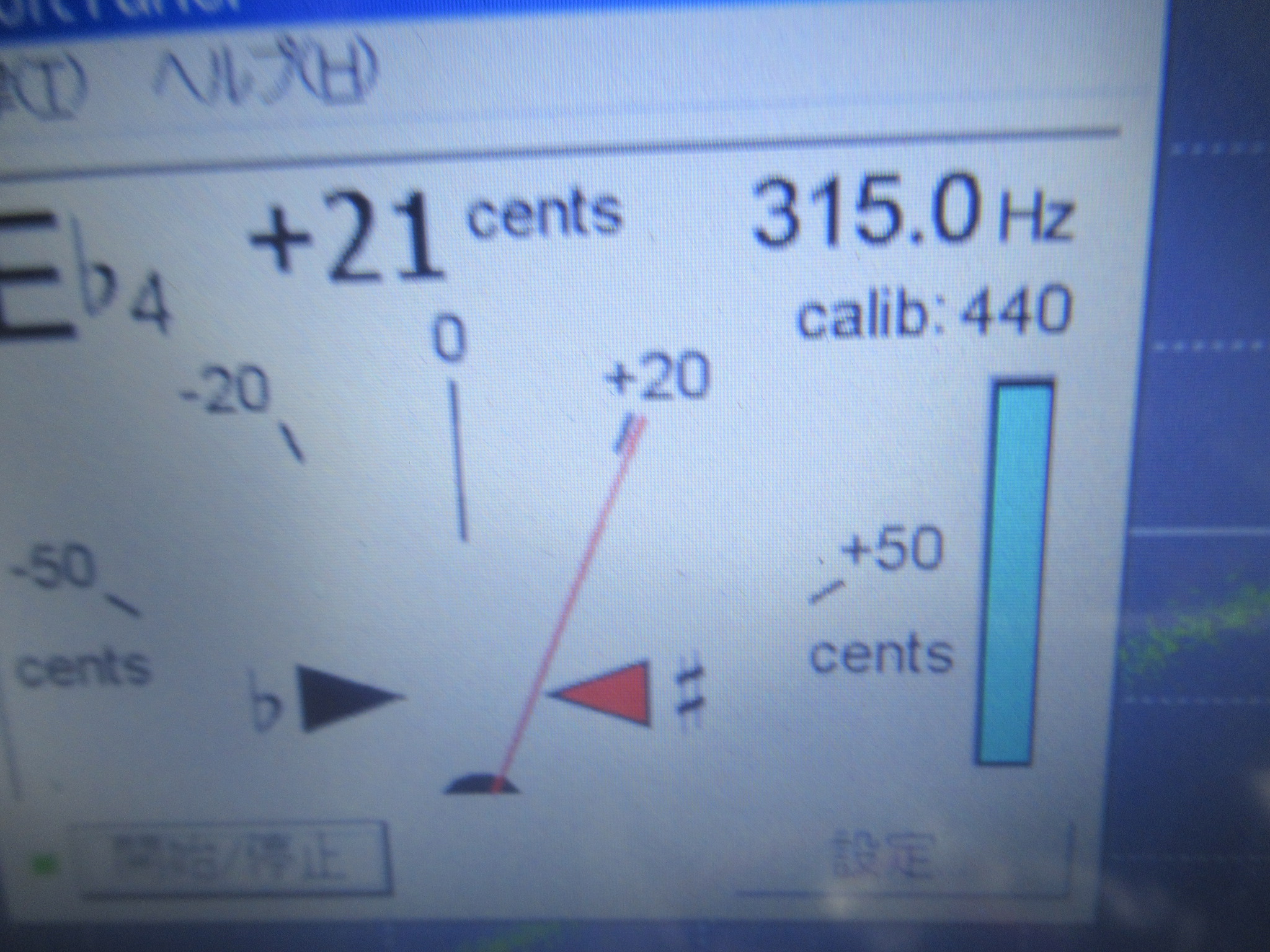

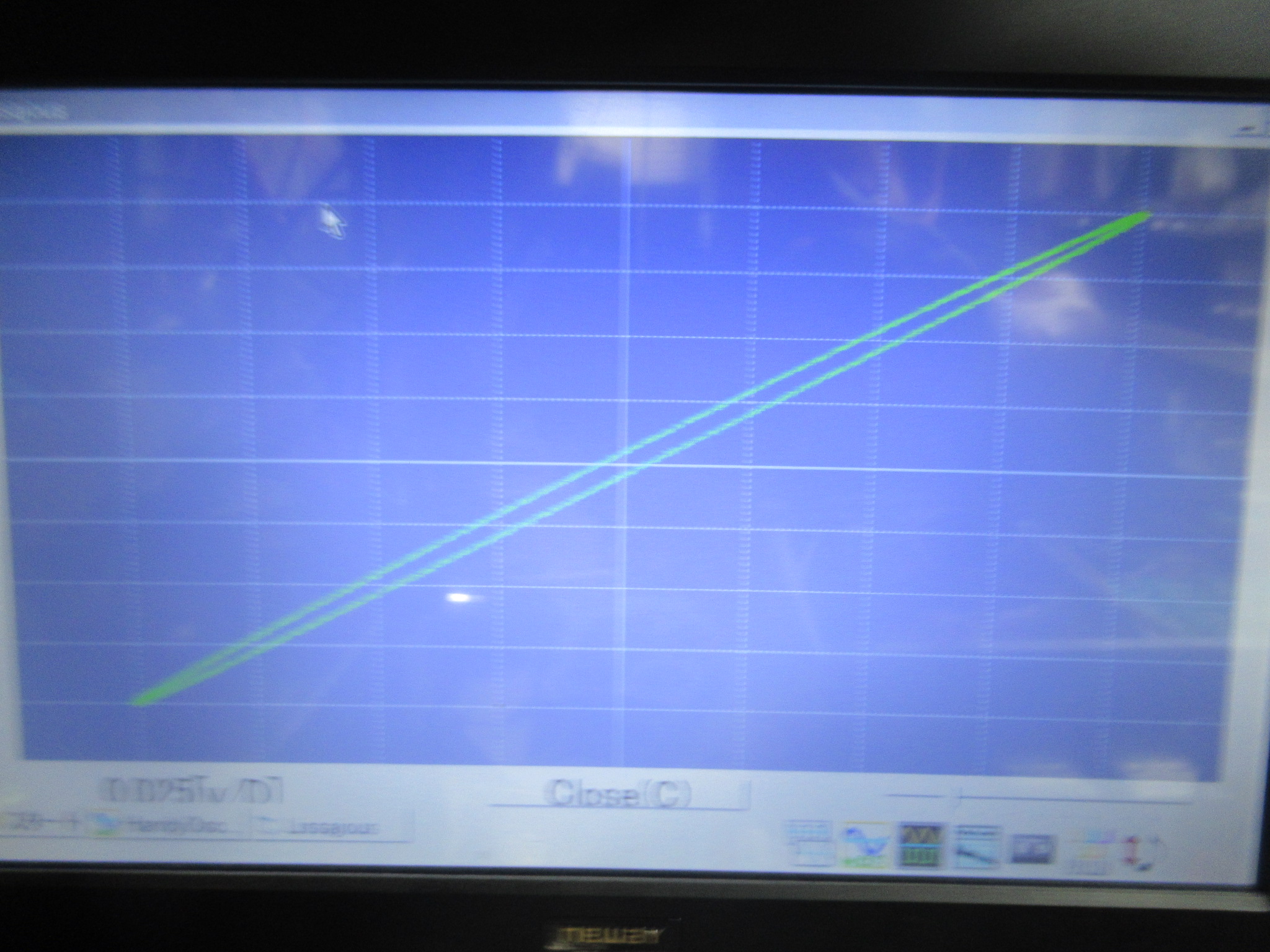

ヘッドの消磁を行います。また、315Hzの信号が記録されたテープを再生し、速度を調整します。再生ヘッドのアジマス調整も行います。

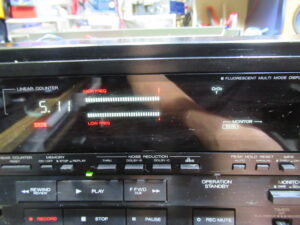

キャリブレーション後にバランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
