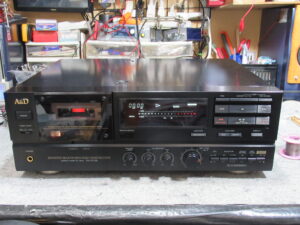

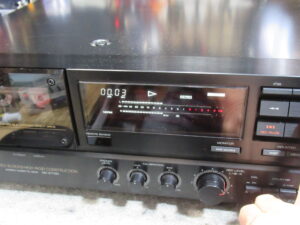

A&Dの３ヘッドデュアルキャプスタンカセットデッキ、GX-Z7100です。
4年ほど前にオークションにて入手されたということですが、最近、走行が不安定ということです。
また、入手時から左CHが録音不良ということです。

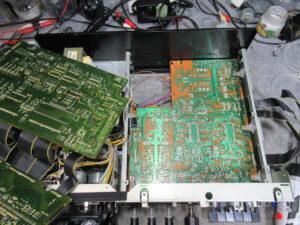

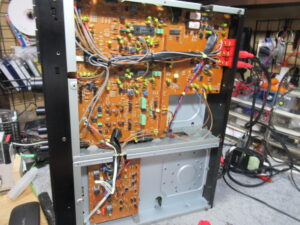

カバーを開けて、底板を取り外します。結束バンドの状態から、過去に基板を脱着しての修理が行われたことが伺えます。このとき少し嫌な予感がしましたが、後ほどそれが的中しました。

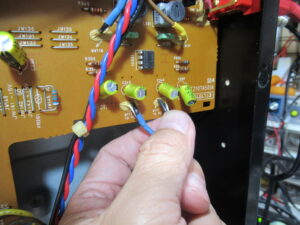

メイン基板のケーブルを揺すると正常に録音されますので、この辺りに接触不良が起きていることがわかります。
コントロール基板を取り外して、先ほどのケーブル取り付け部を再半田します。

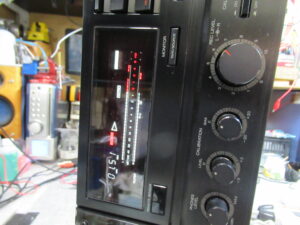

無事復旧しました。

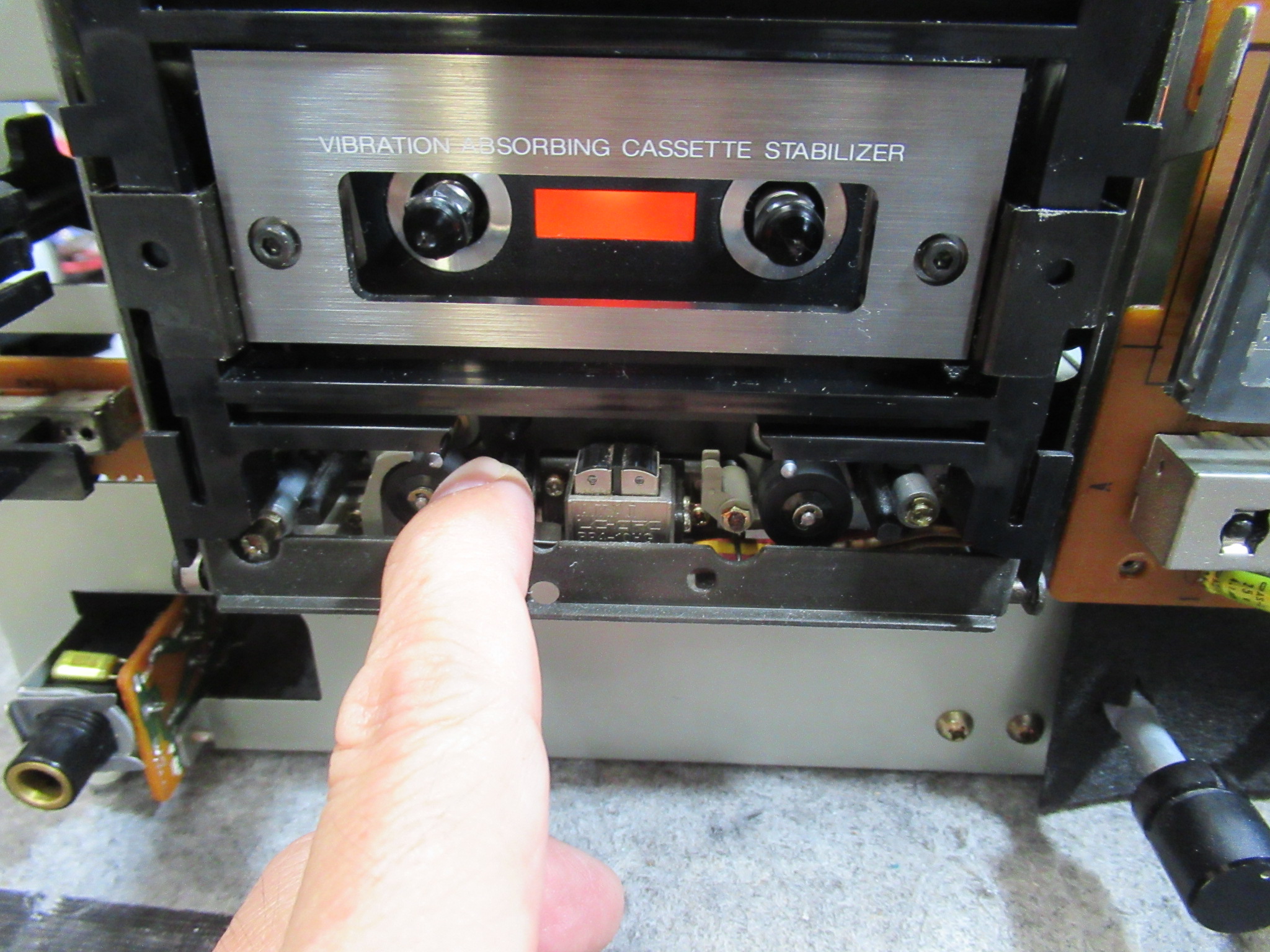

ところが、左側のピンチローラーが回転していません。調整不良でしょうか？

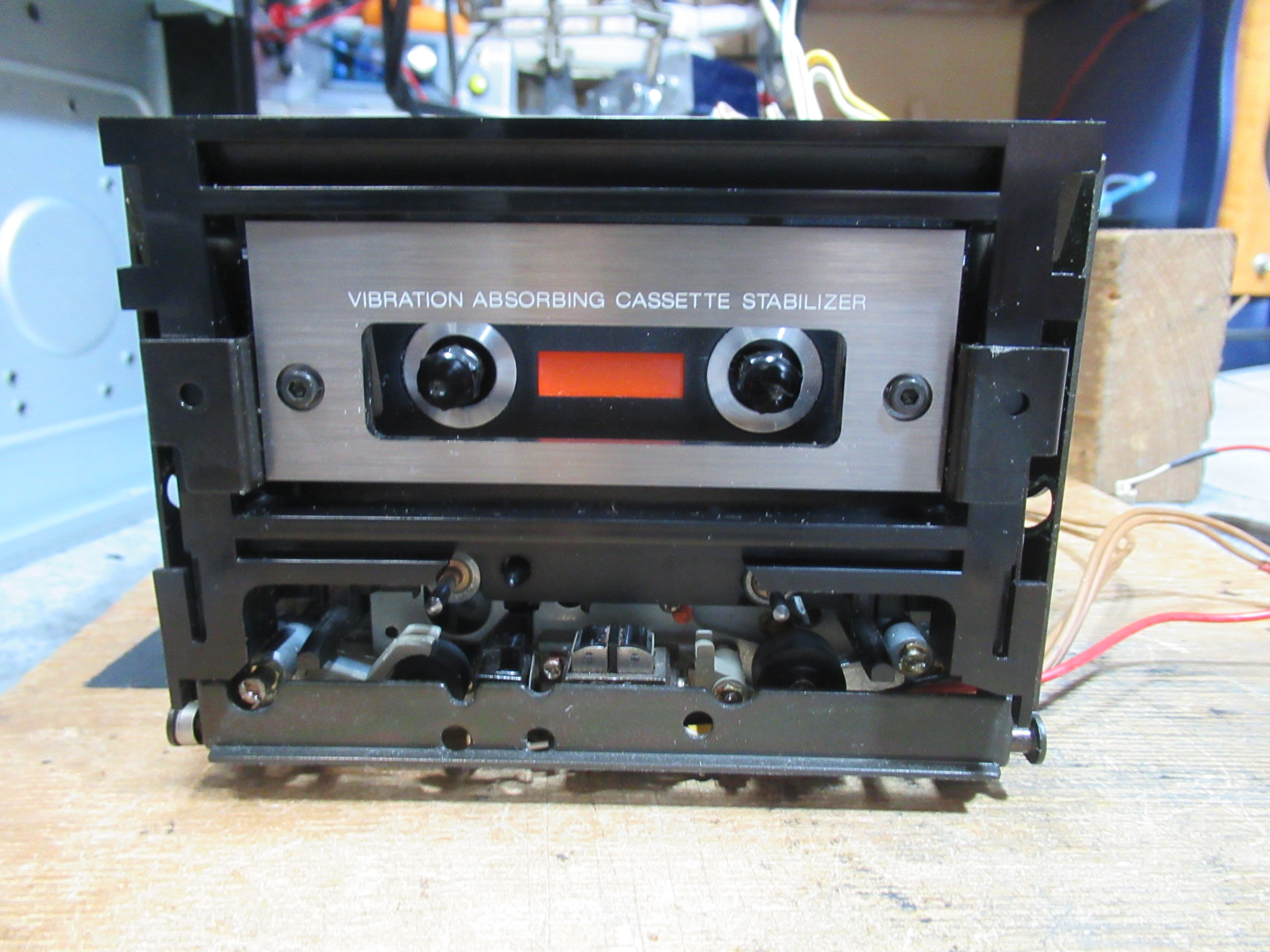

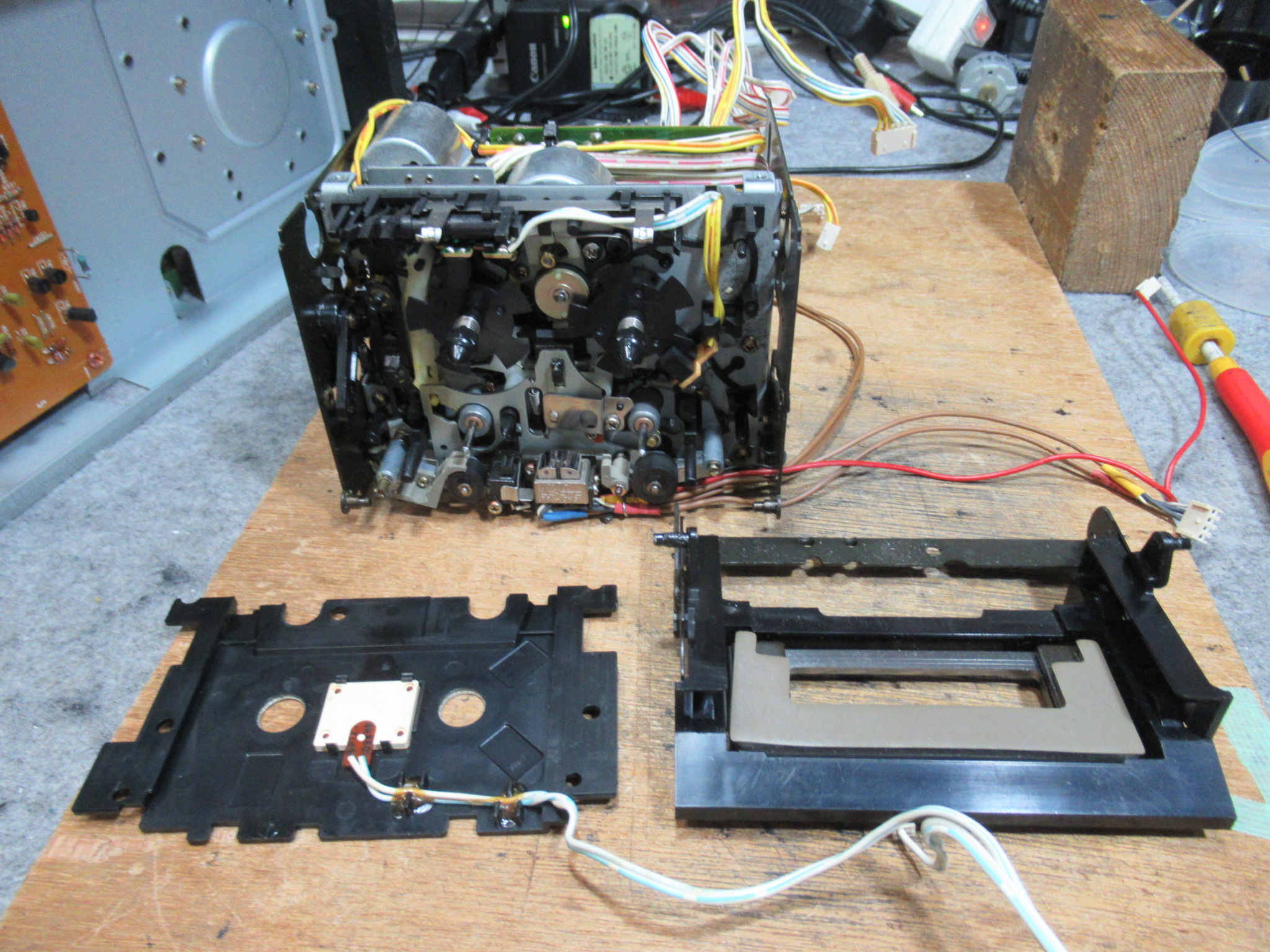

メカを降ろして分解を進めます。
ホルダー両サイドに装備されているスプリングに変形はありません。

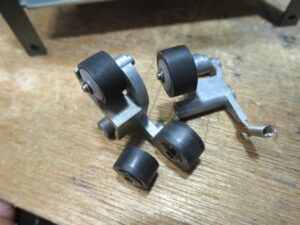

劣化しているピンチローラーを交換します。

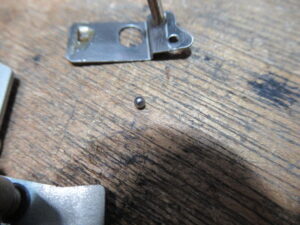

ヘッドを押さえるプレート部のスチールボールが紛失していましたので、手持ちのパーツで補充します。

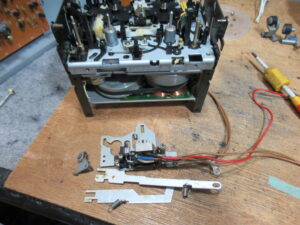

ヘッド周りを分解して可動部の古いグリスを拭き取って再グリスします。
背面のモーター基板を取り外します。

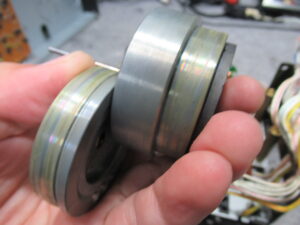

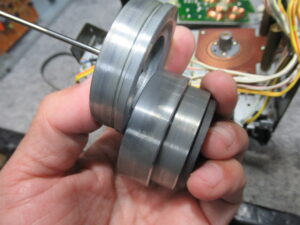

フライホイールに付着したゴムカスを除去清掃します。
カムモーターのベルトを交換します。
オートセレクタ用スイッチ接点を磨きます。
新しいベルトに交換します。

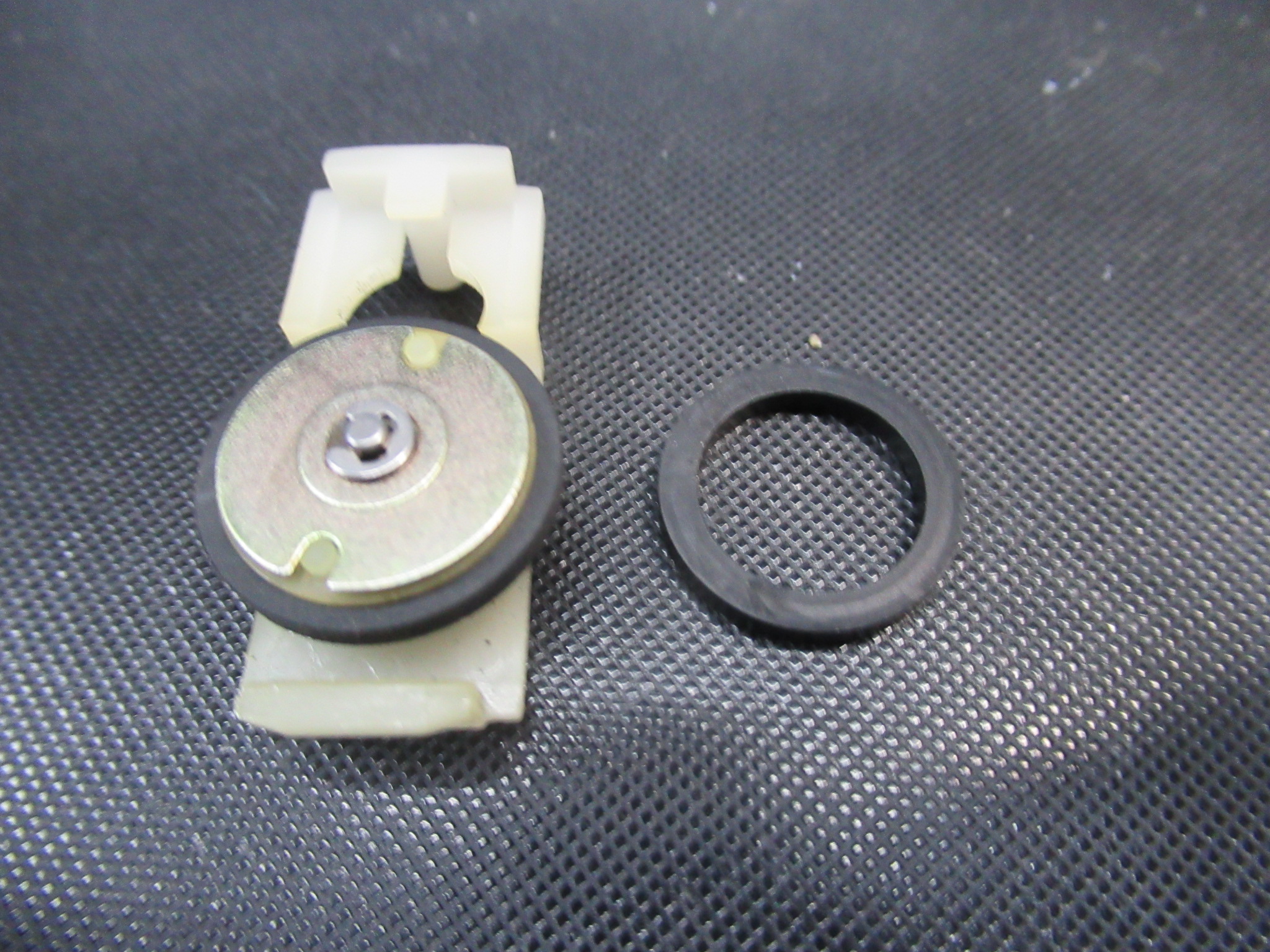

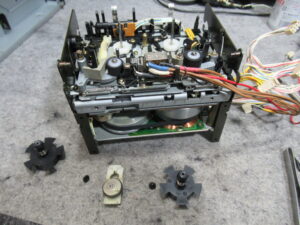

左右リールを脱着して清掃・グリスアップするとともに、アイドラーゴムを交換します。

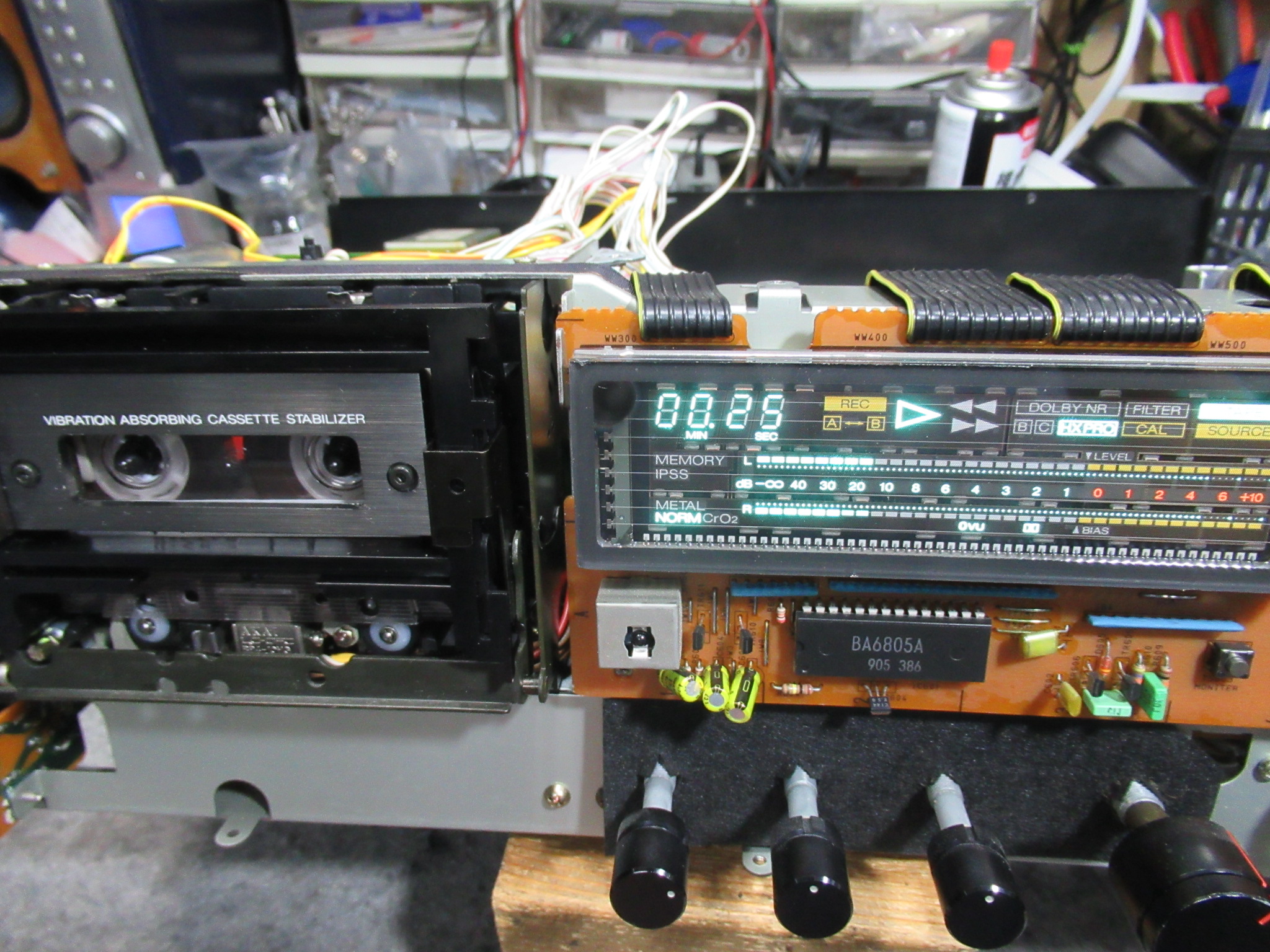

メカを元に戻して動作確認を行います。ピンチローラーも正常に回転しています。

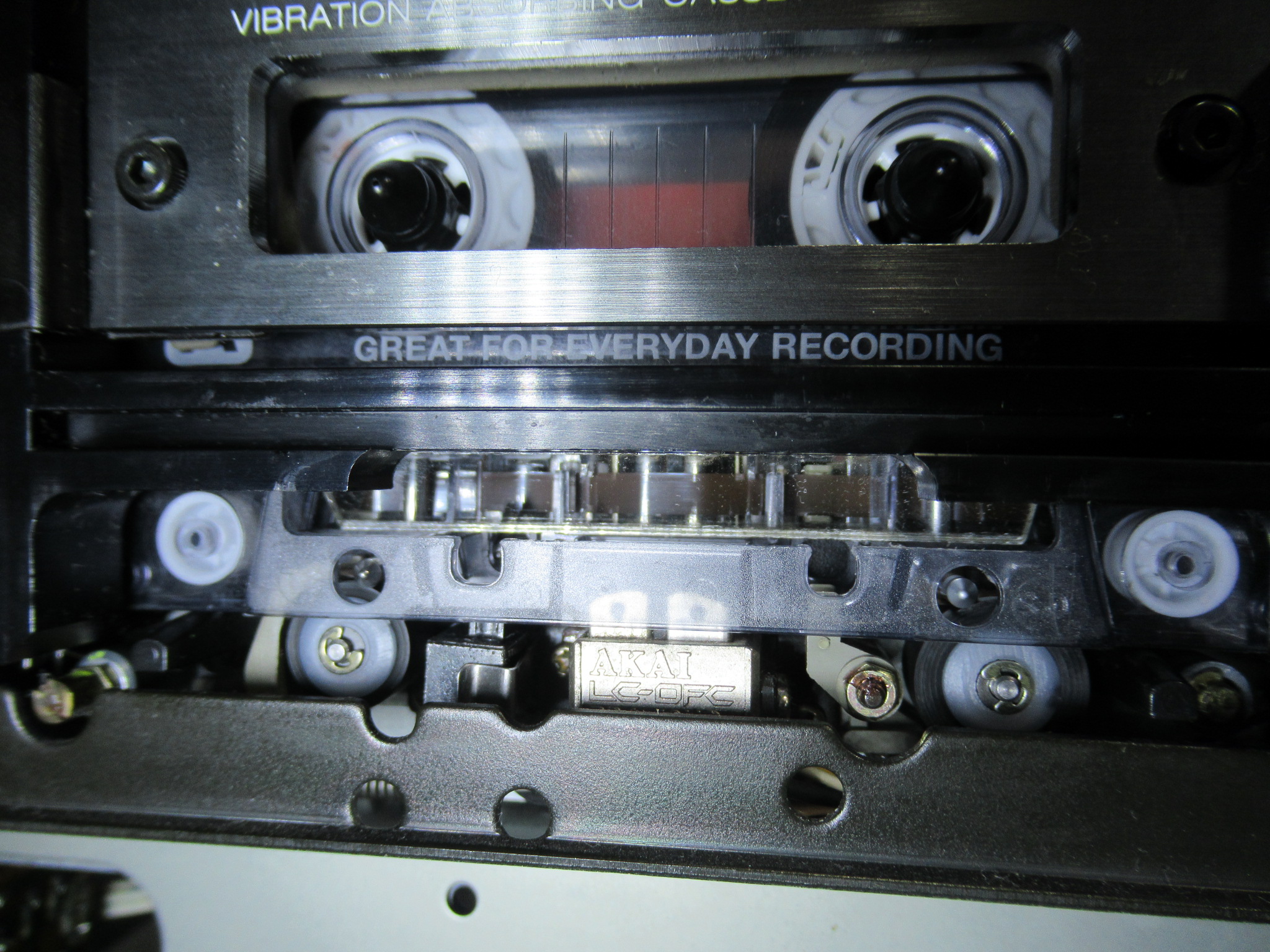

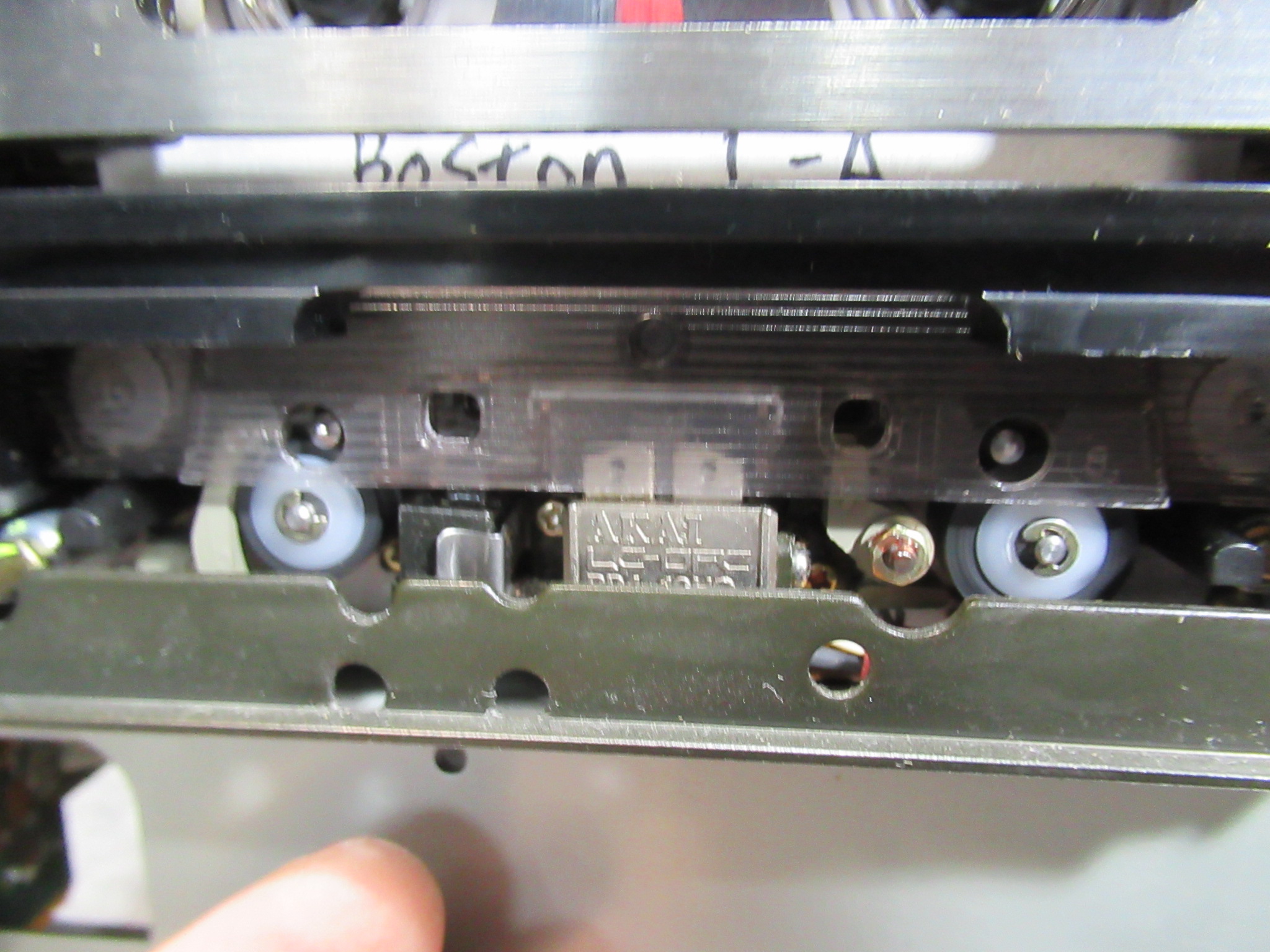

ミラーカセットを用いてテープの走行状態を目視点検します。

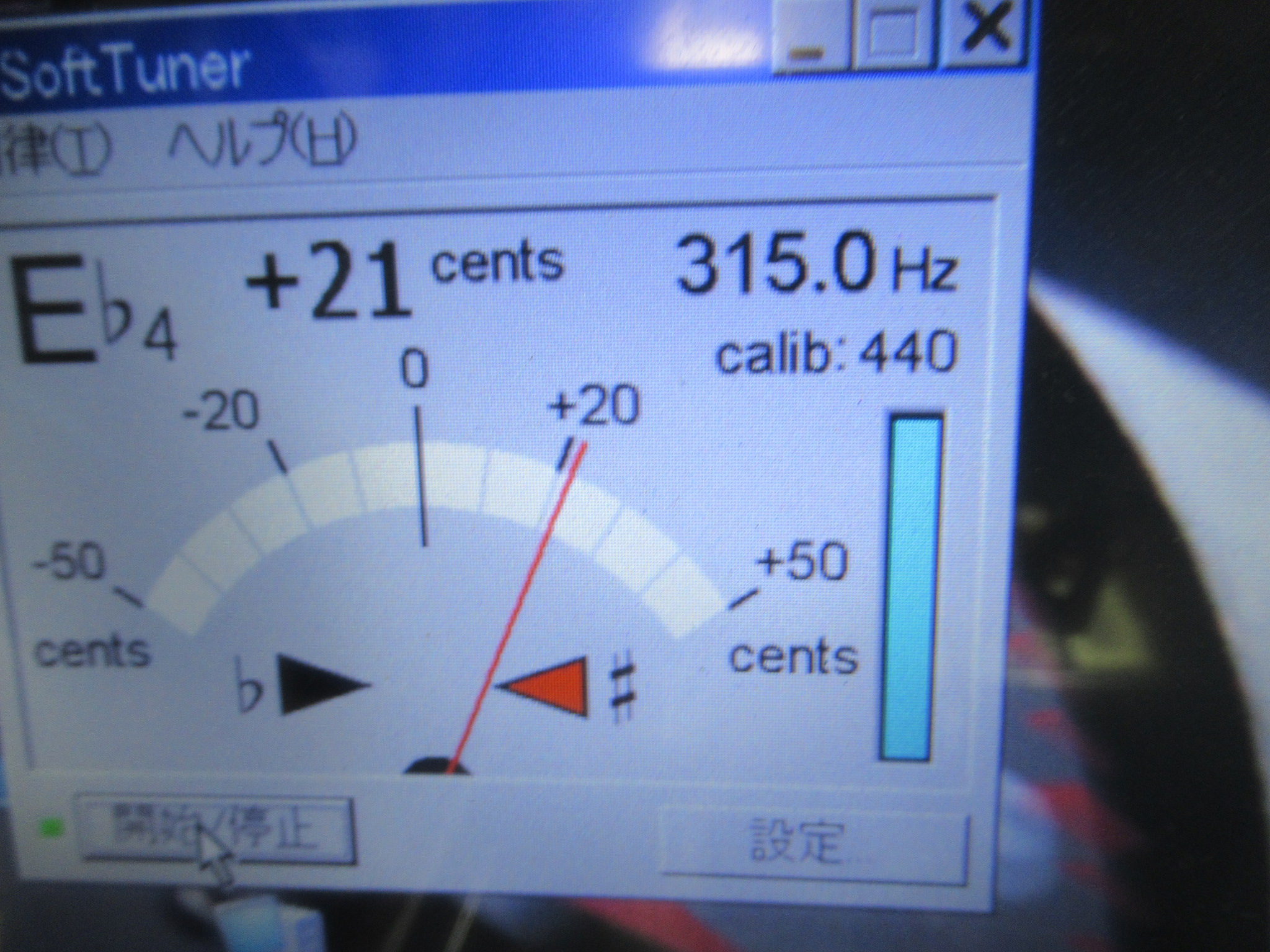

315Hzの信号が記録されたテープを再生し、速度を調整します。

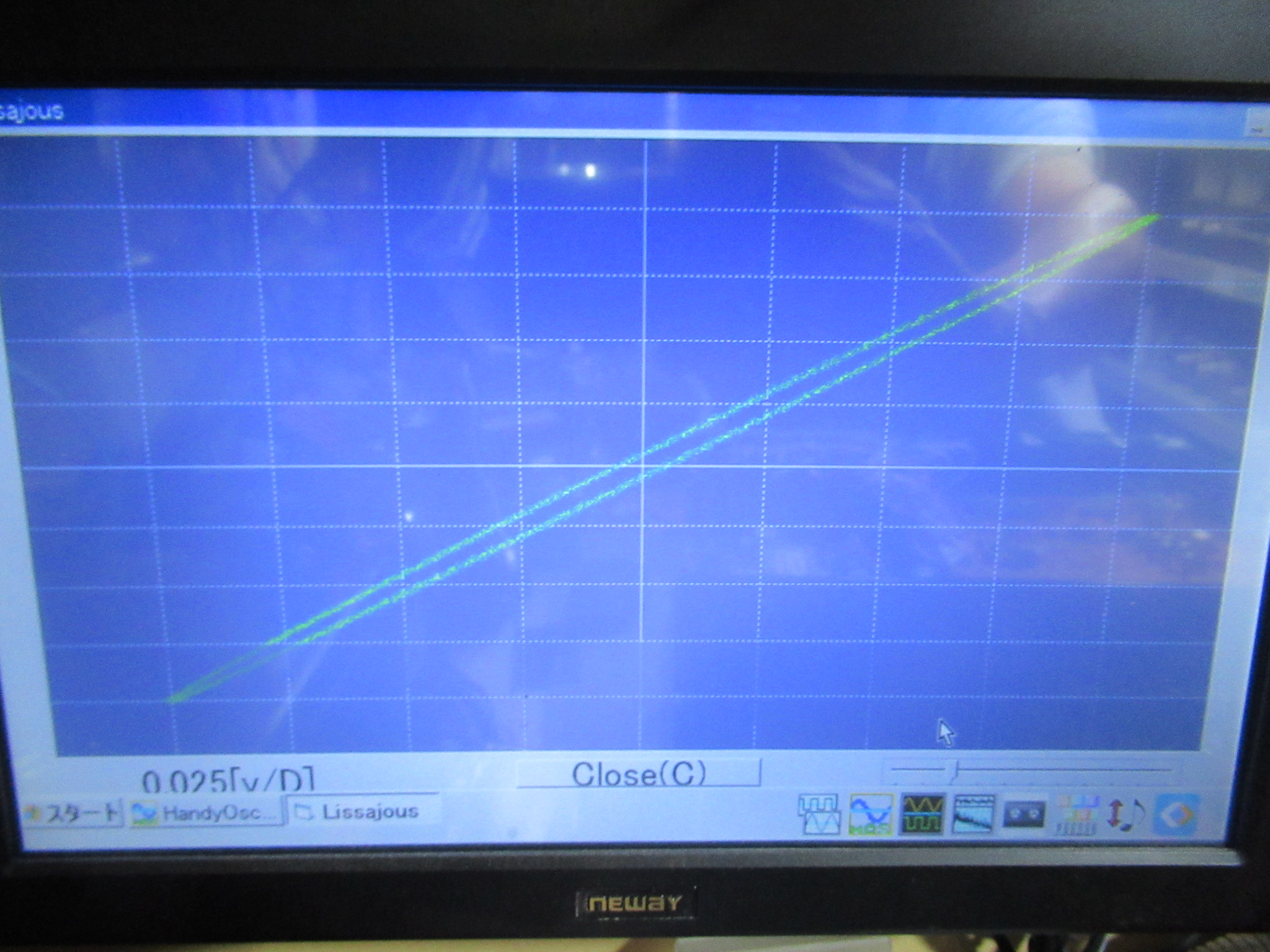

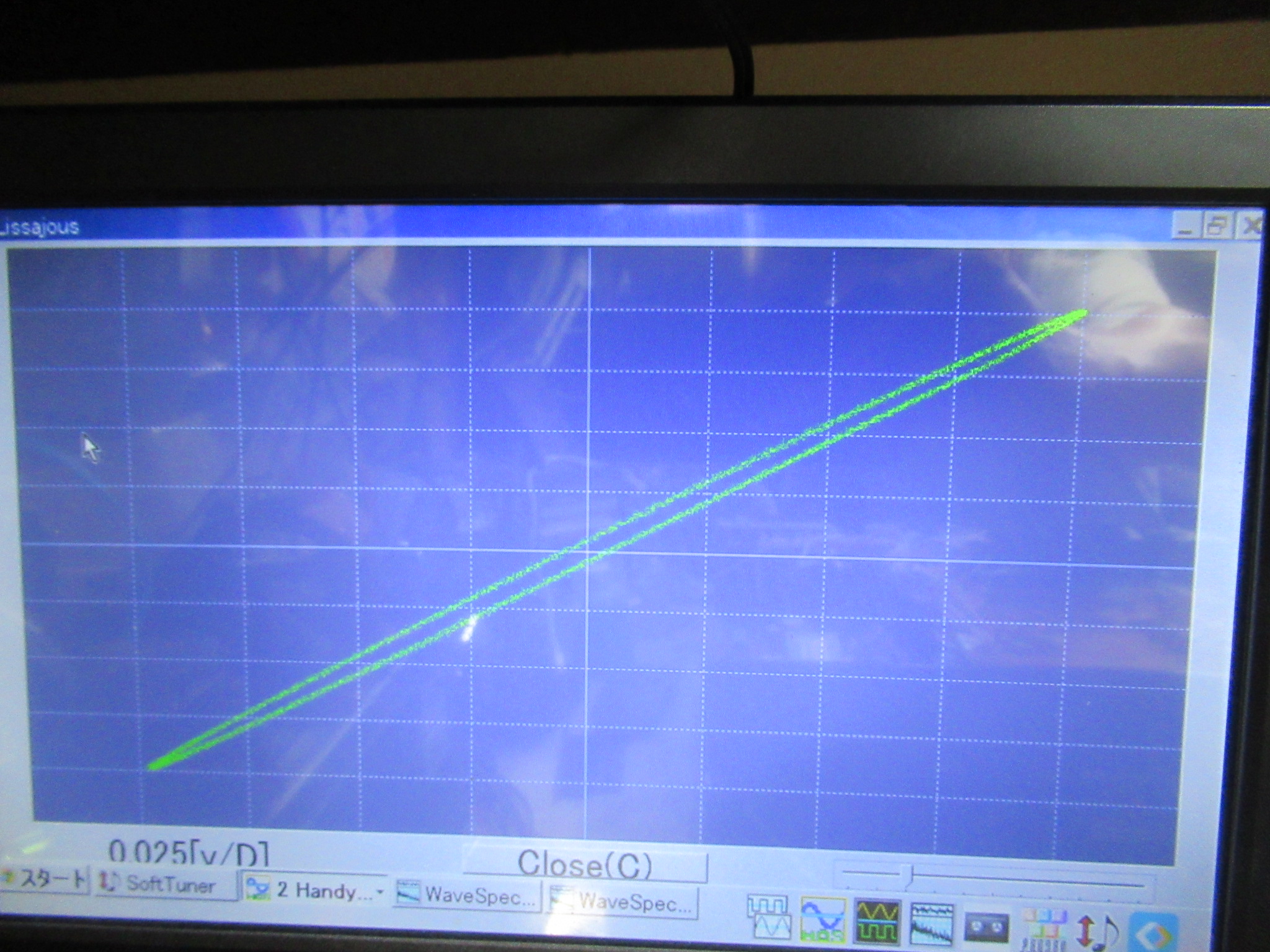

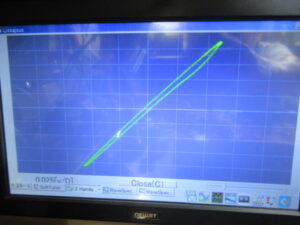

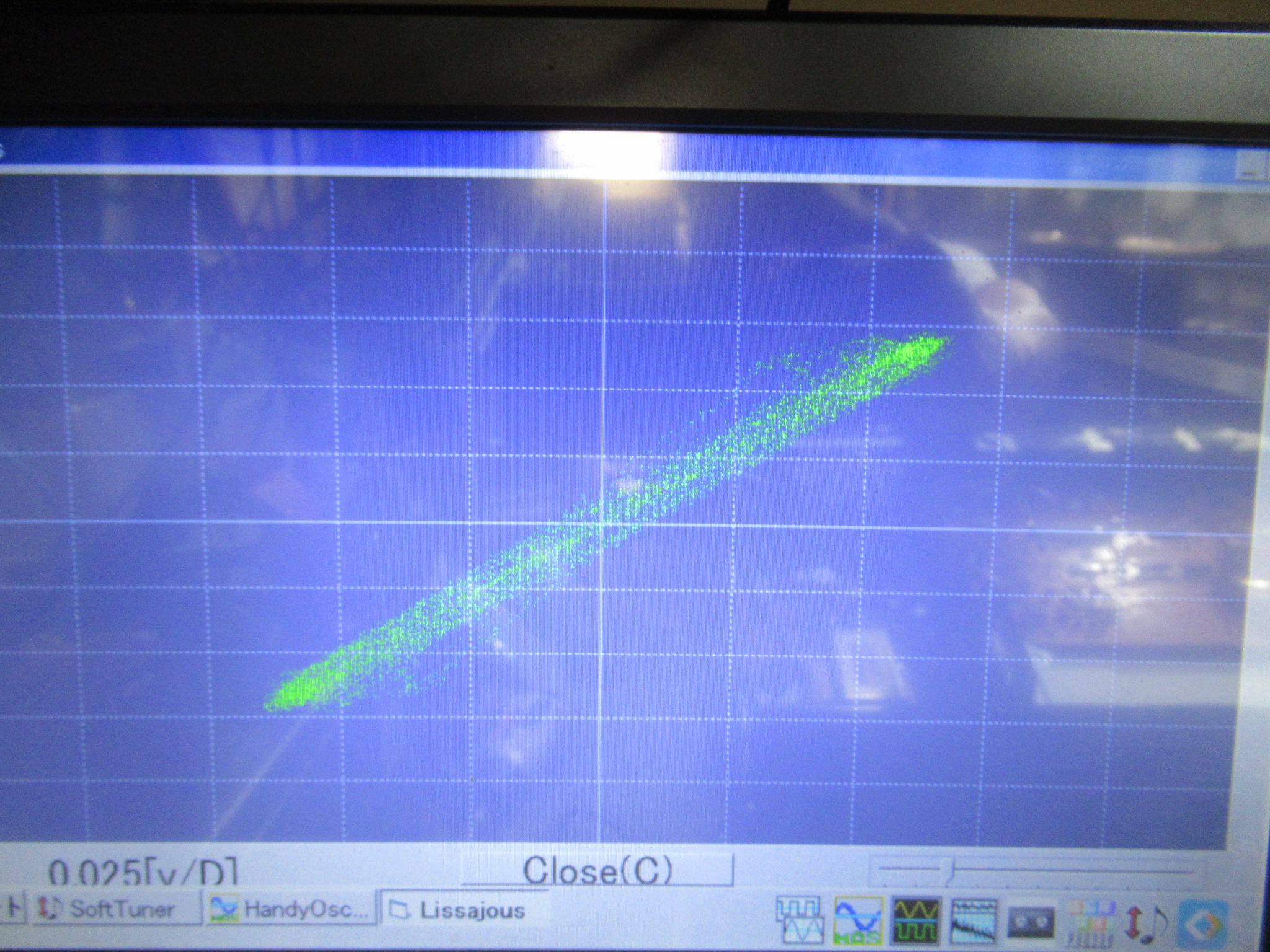

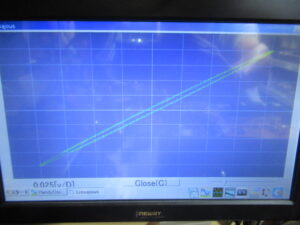

ヘッドアジマスの調整を行います。
ここで新たな不具合が発覚しました。録再バランス調整を行っているときのことです。

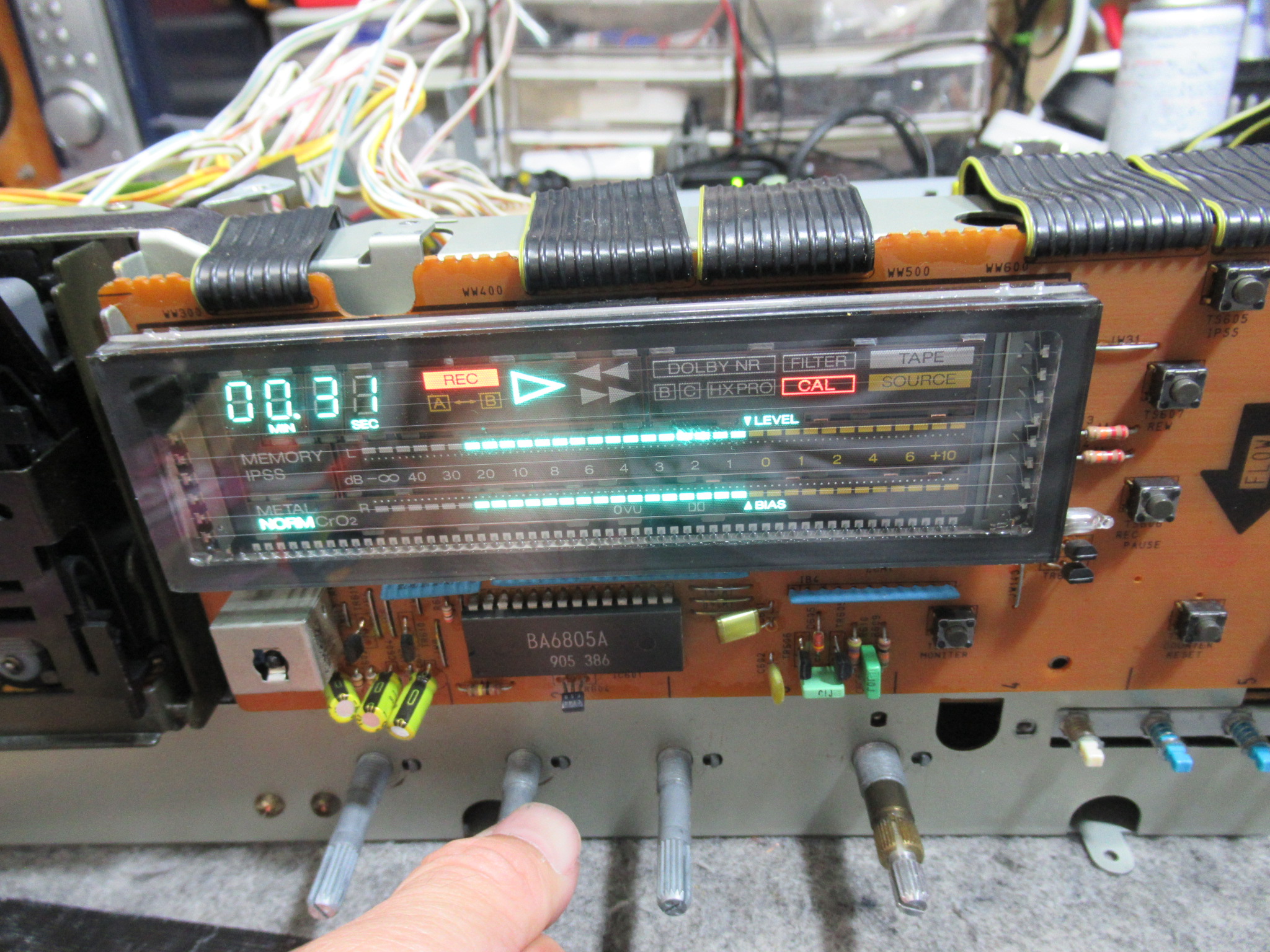

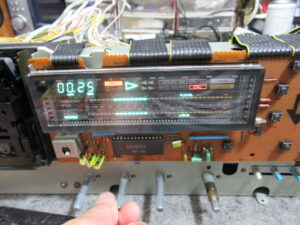

キャリブレーションのLEVELツマミを回すと、普通は両CHとも同じだけレベルが変化しますが、右CHが大幅に変化するため、左右バランスが狂います。点検を行ったところ、LEVELのVOLに問題があることが判明しました。

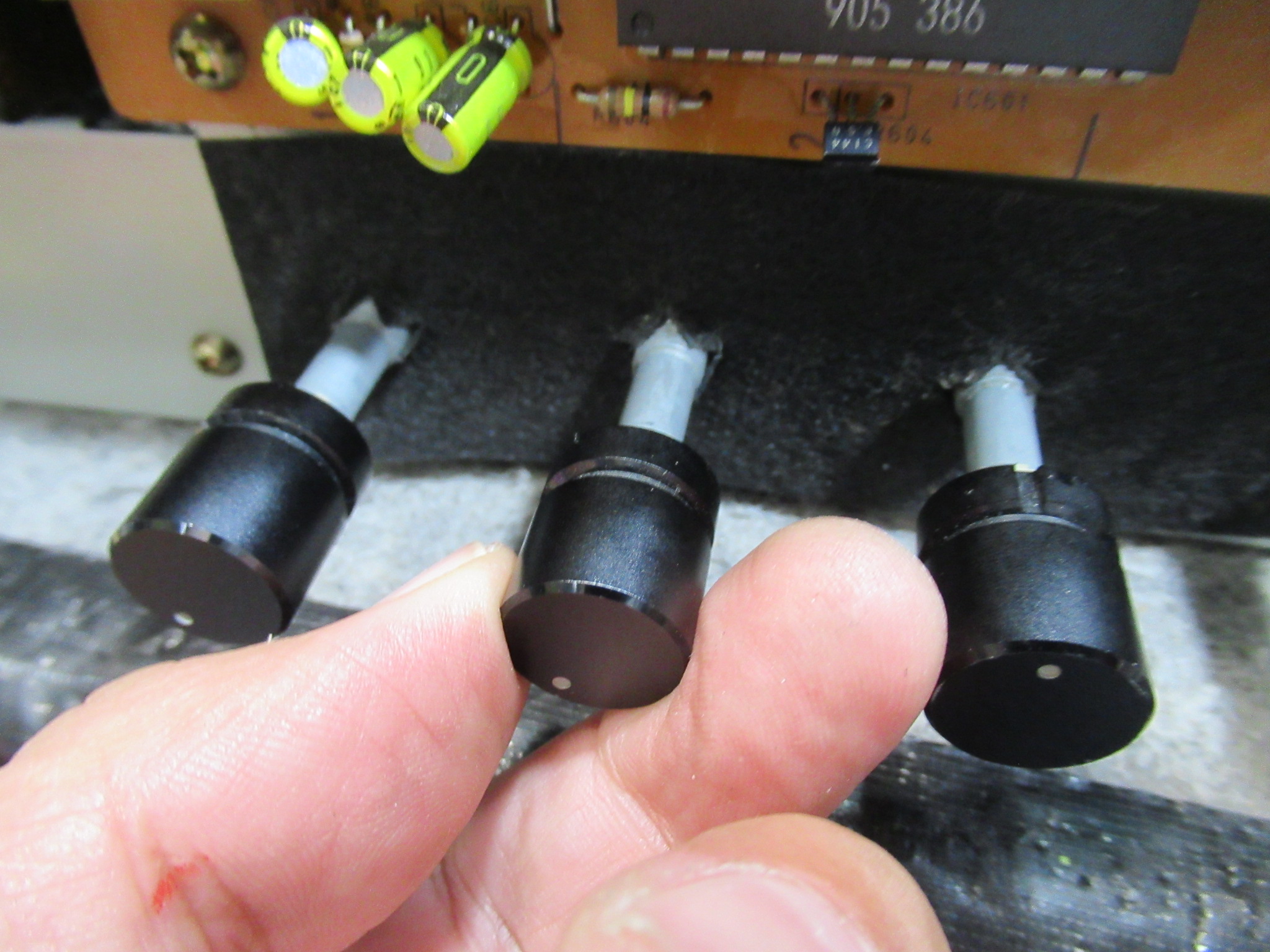

メイン基板を浮かせて、VOLを取り出します。

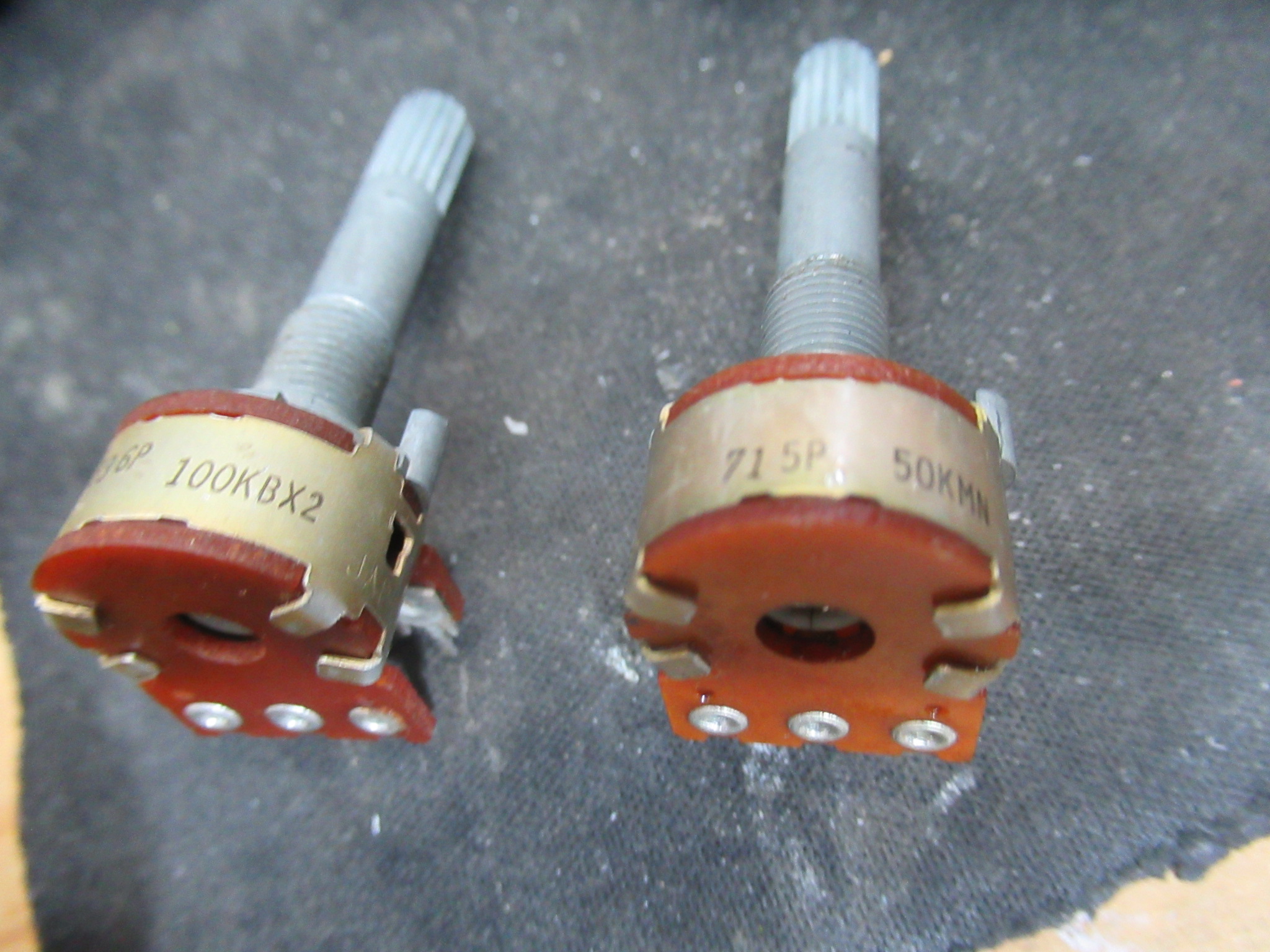

外観は一緒ですが、まったく異なるパーツが取り付けられていました。これは、おそらくGX-Z7000などのバランスVOLと思われますが、そもそもの抵抗値も違えば、回したときの左右の抵抗値の変化量も異なります。以前修理された方がそれを知らずに交換されたようですが、録音ができなかったためにミスに気がつかなかったようです。
無事復旧しました。他の方が修理された機器には思わぬ落とし穴が待っています。
キャリブレーション後に録再バランス調整を行います。

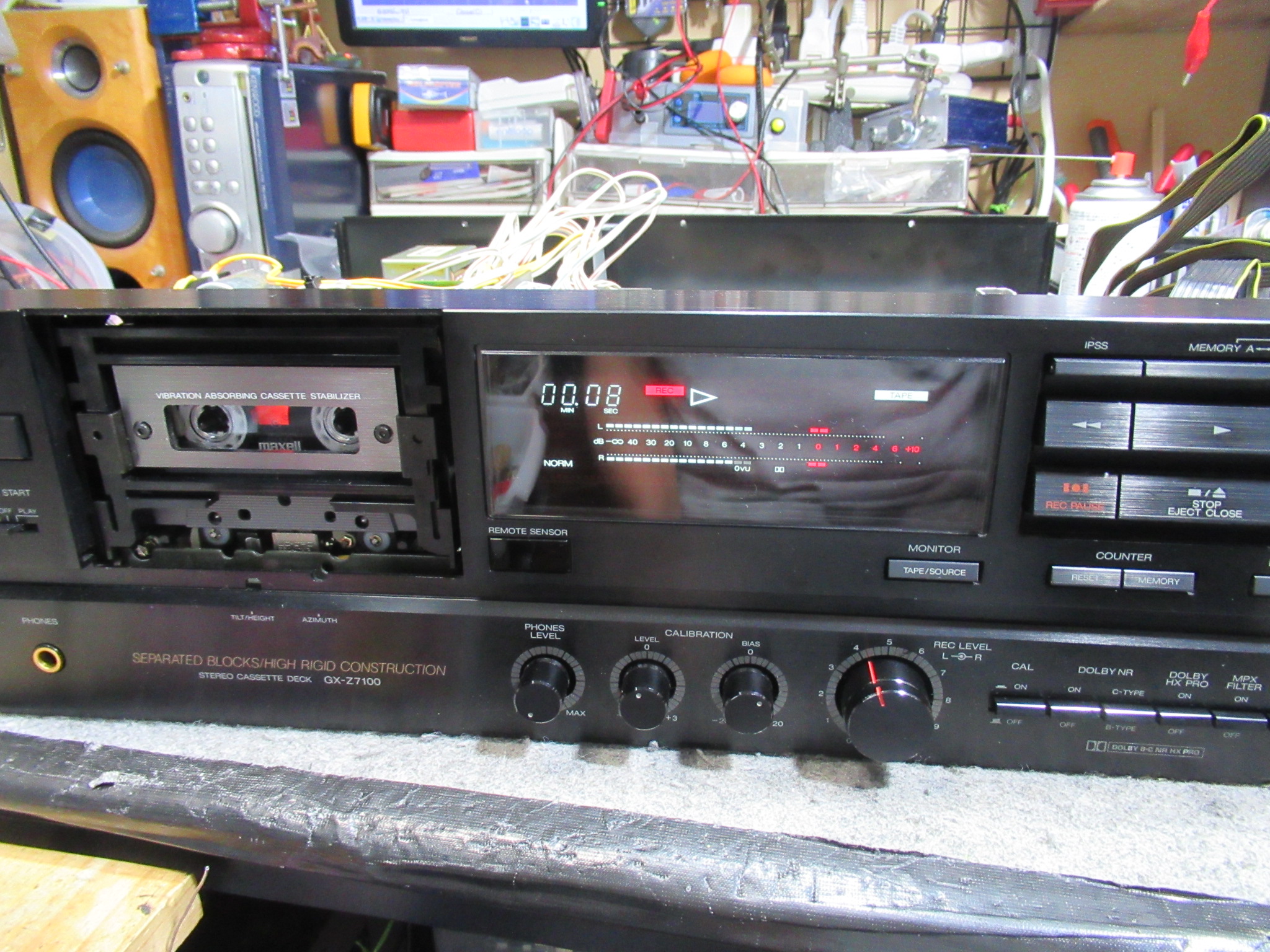

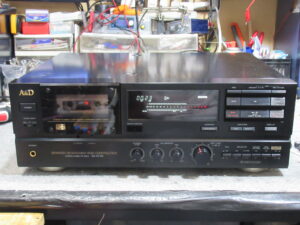

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
