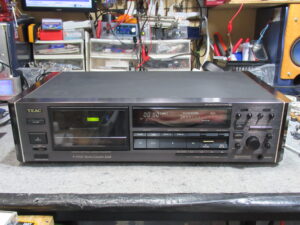

V-970Xの２台目の修理に入ります。
同じ機種には同じ故障が起こります。操作ボタンに反応がありません。

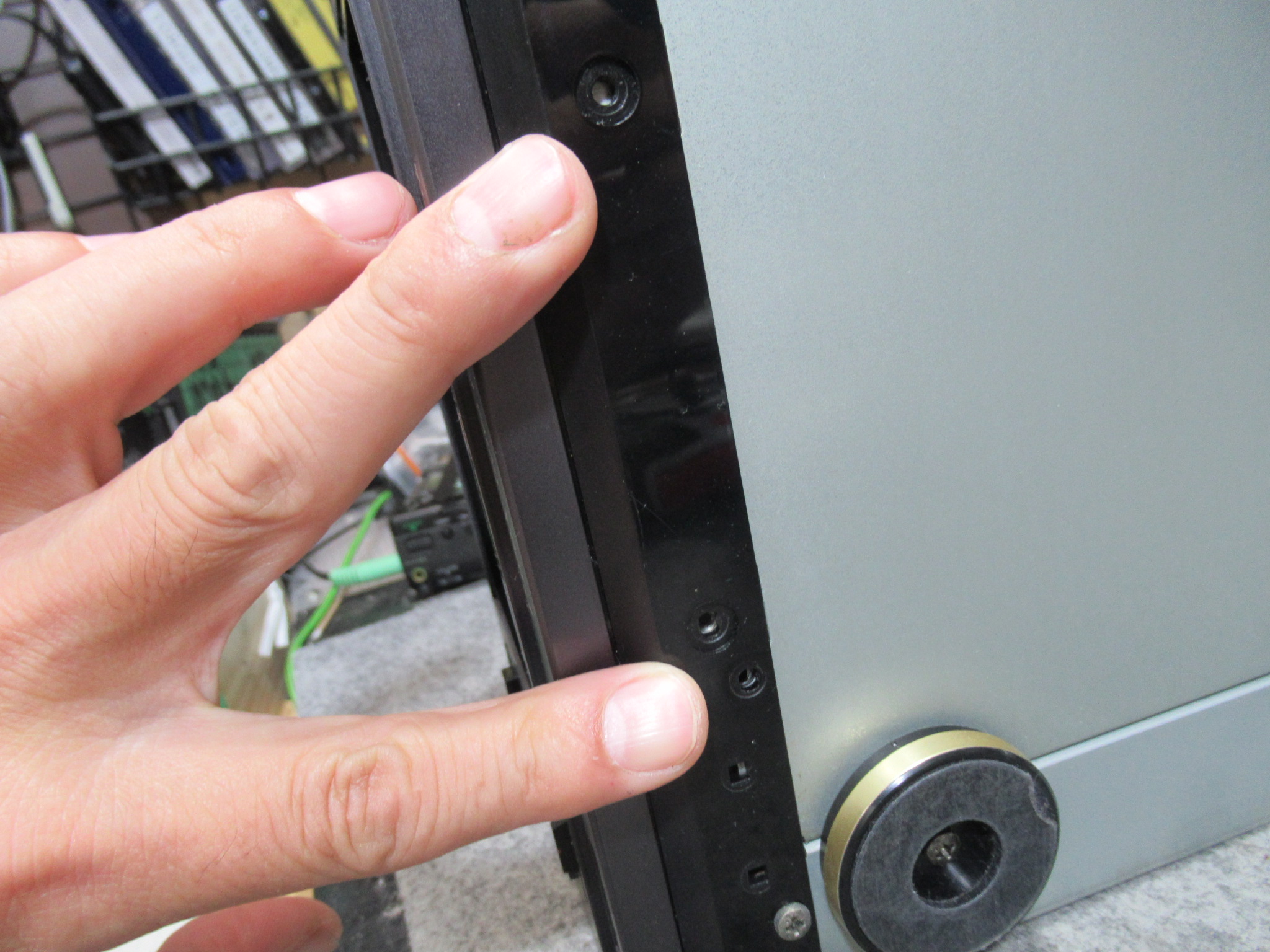

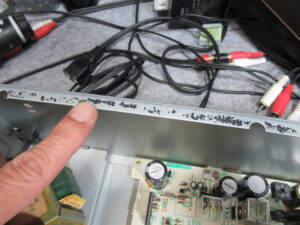

カバーを開けるのにひと苦労しました。リヤパネルとカバーが固着していました。

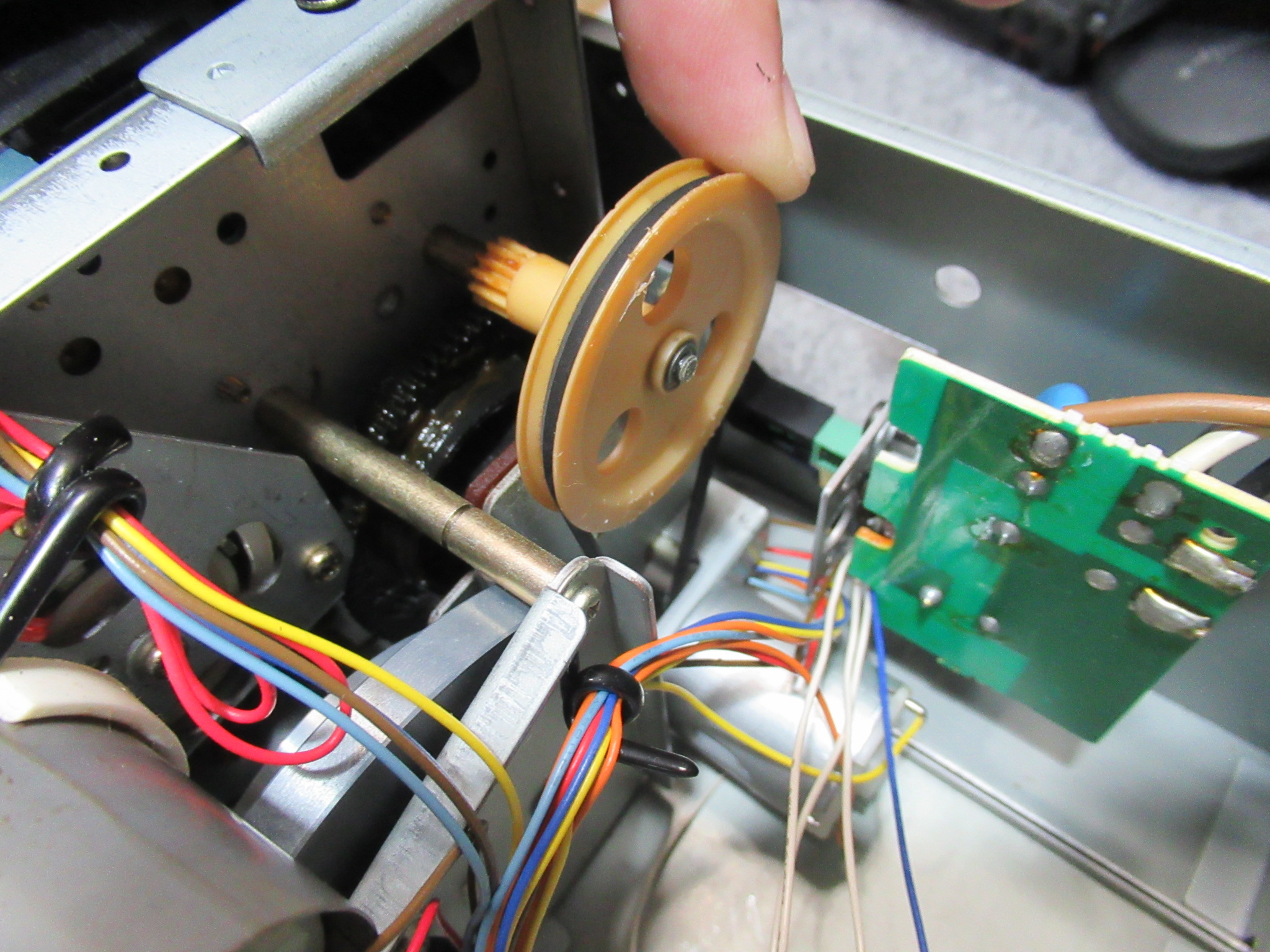

こちらはベルトは切れていませんが、プーリーが固着しています。
キャプスタンベルトがありません。
メカを降ろそうと底部のビスを緩めようとしましたが、３本とも欠落していました。以前修理された方が紛失したのでしょうか？

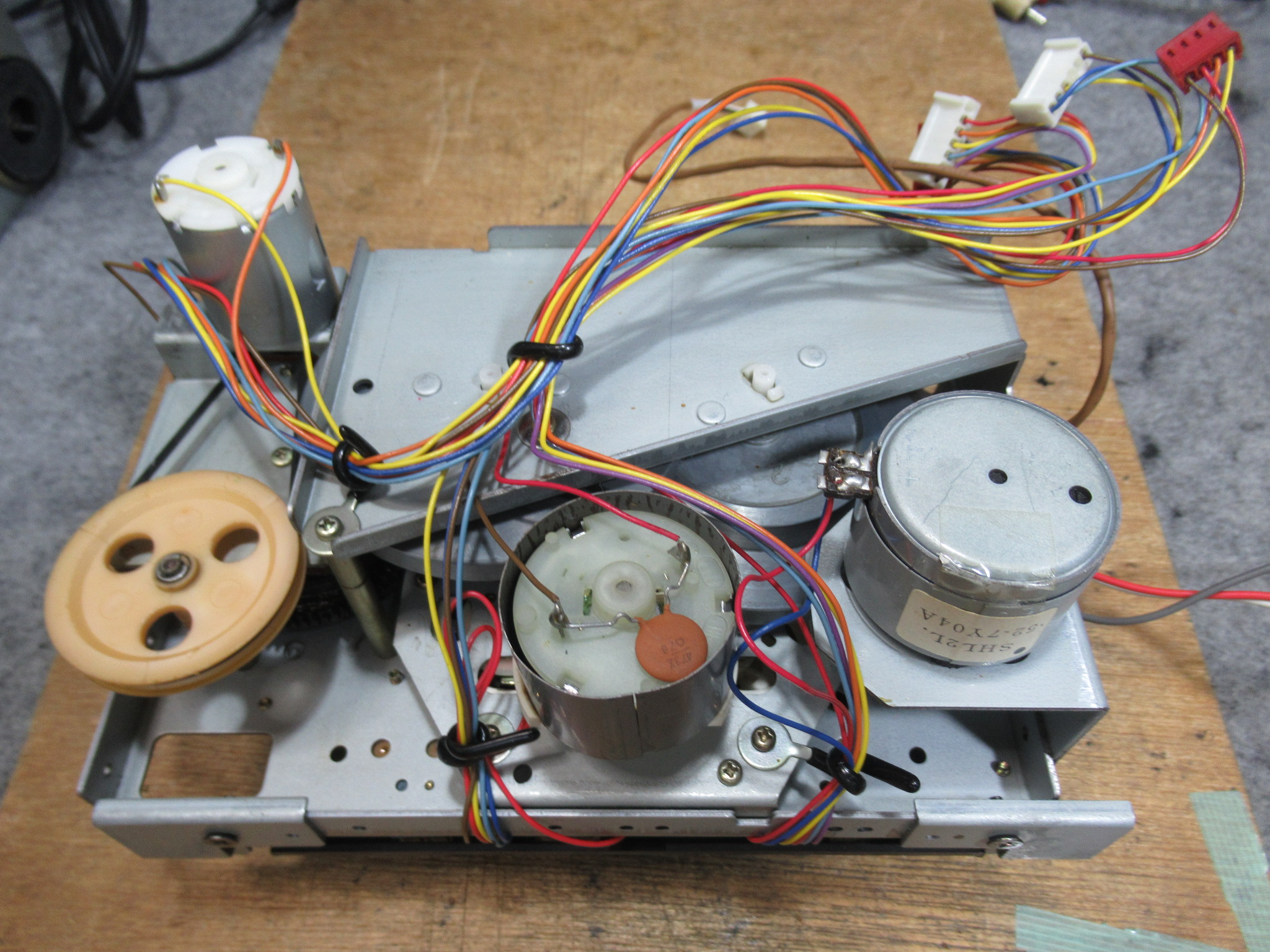

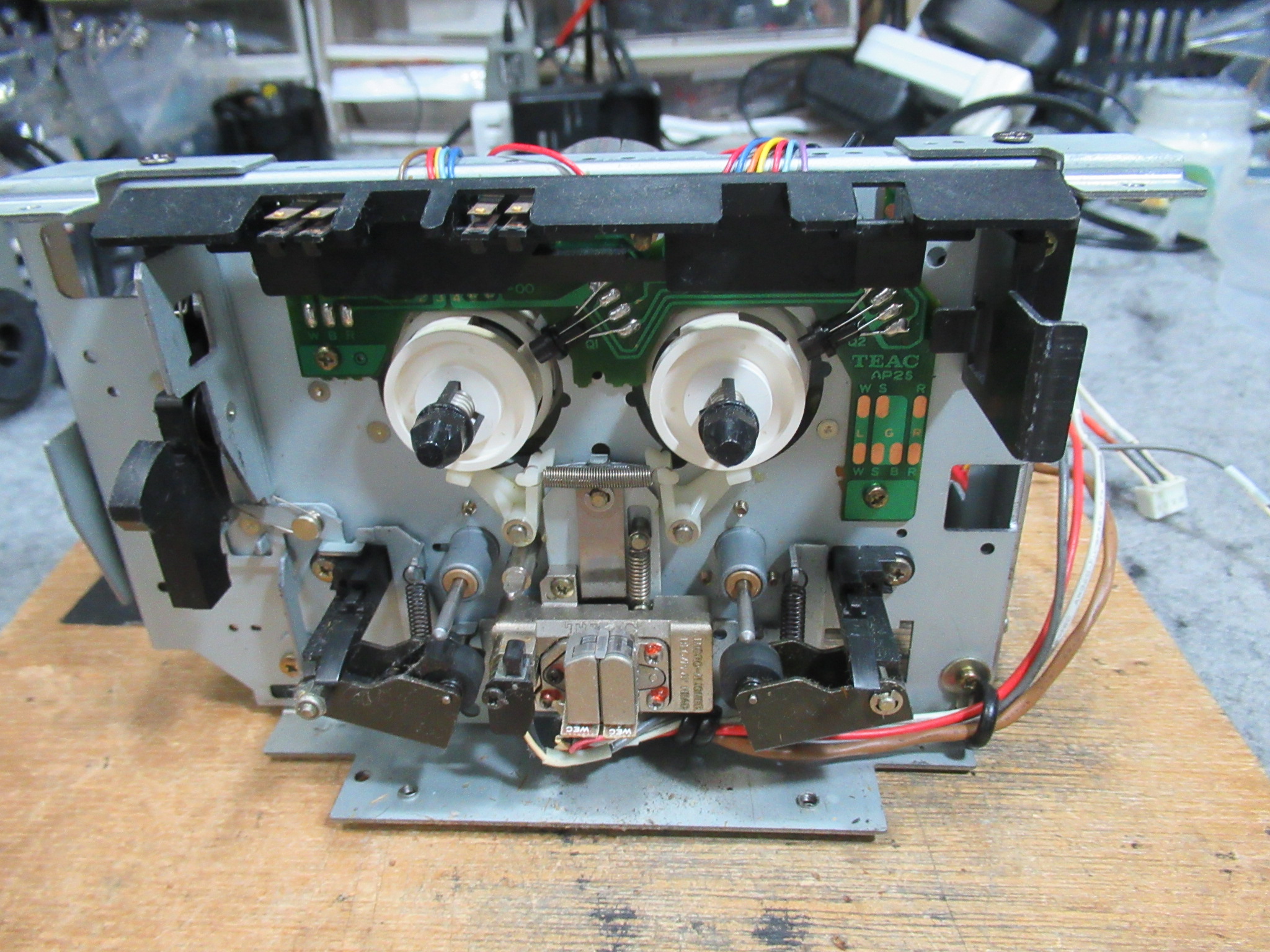

メカを取り出しました。

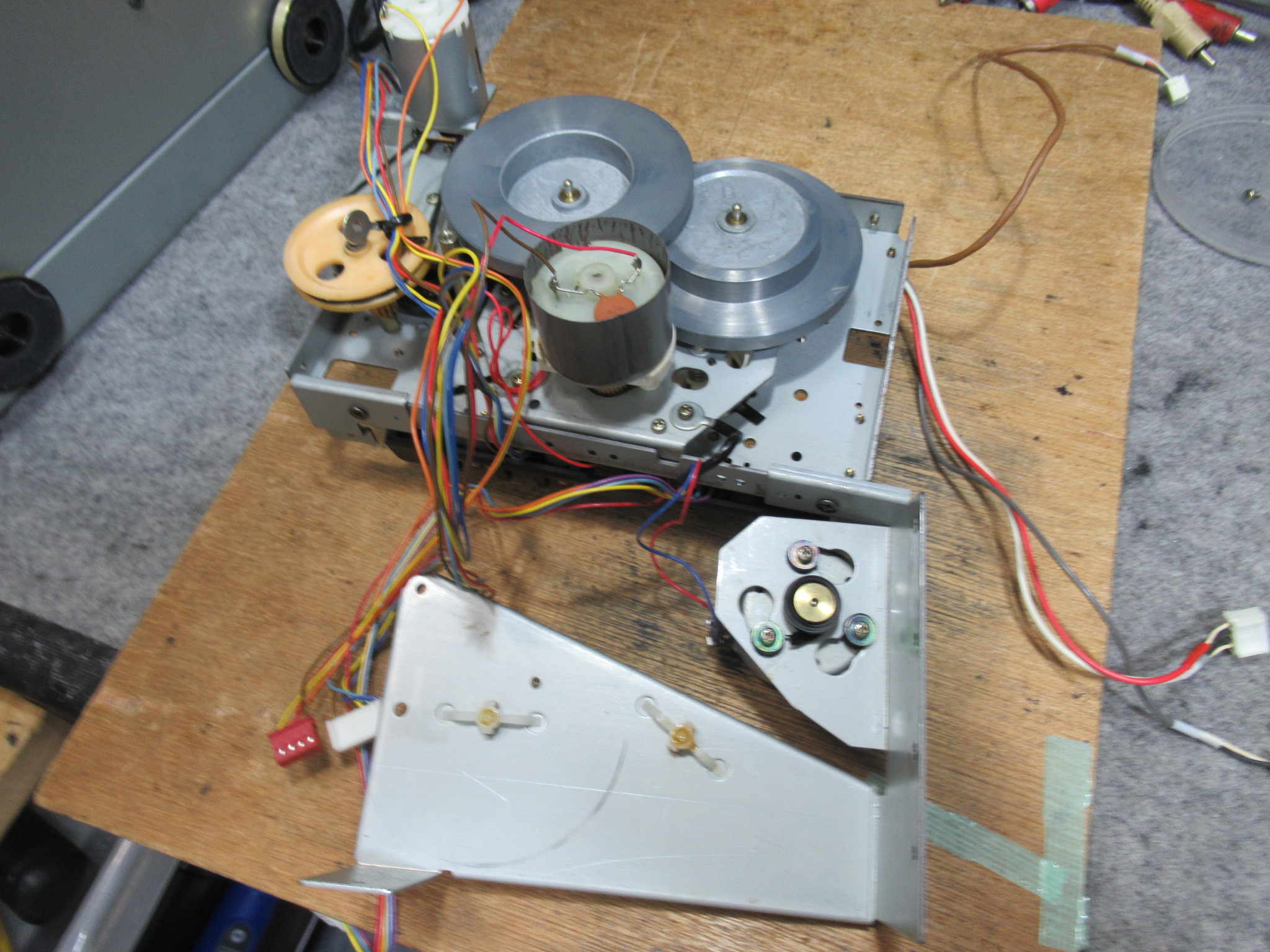

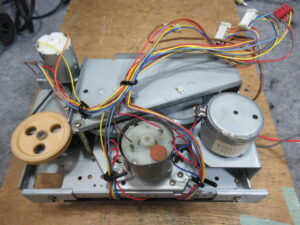

キャプスタンモータープレートを取り外します。

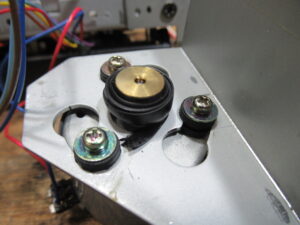

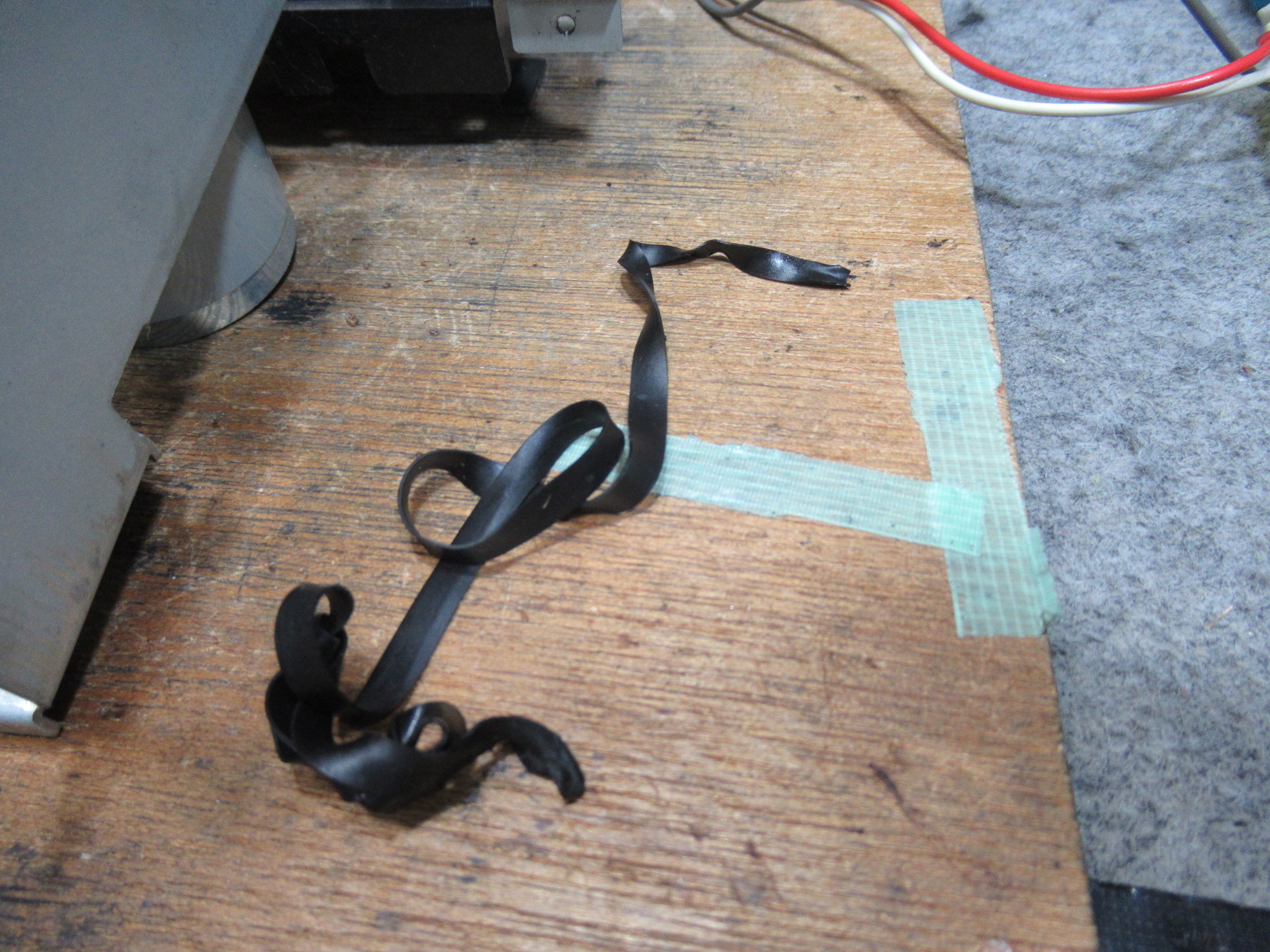

無くなっていたキャプスタンベルトは、加水分解で柔らかくなって切れて、モータープーリーに巻き付いていました。

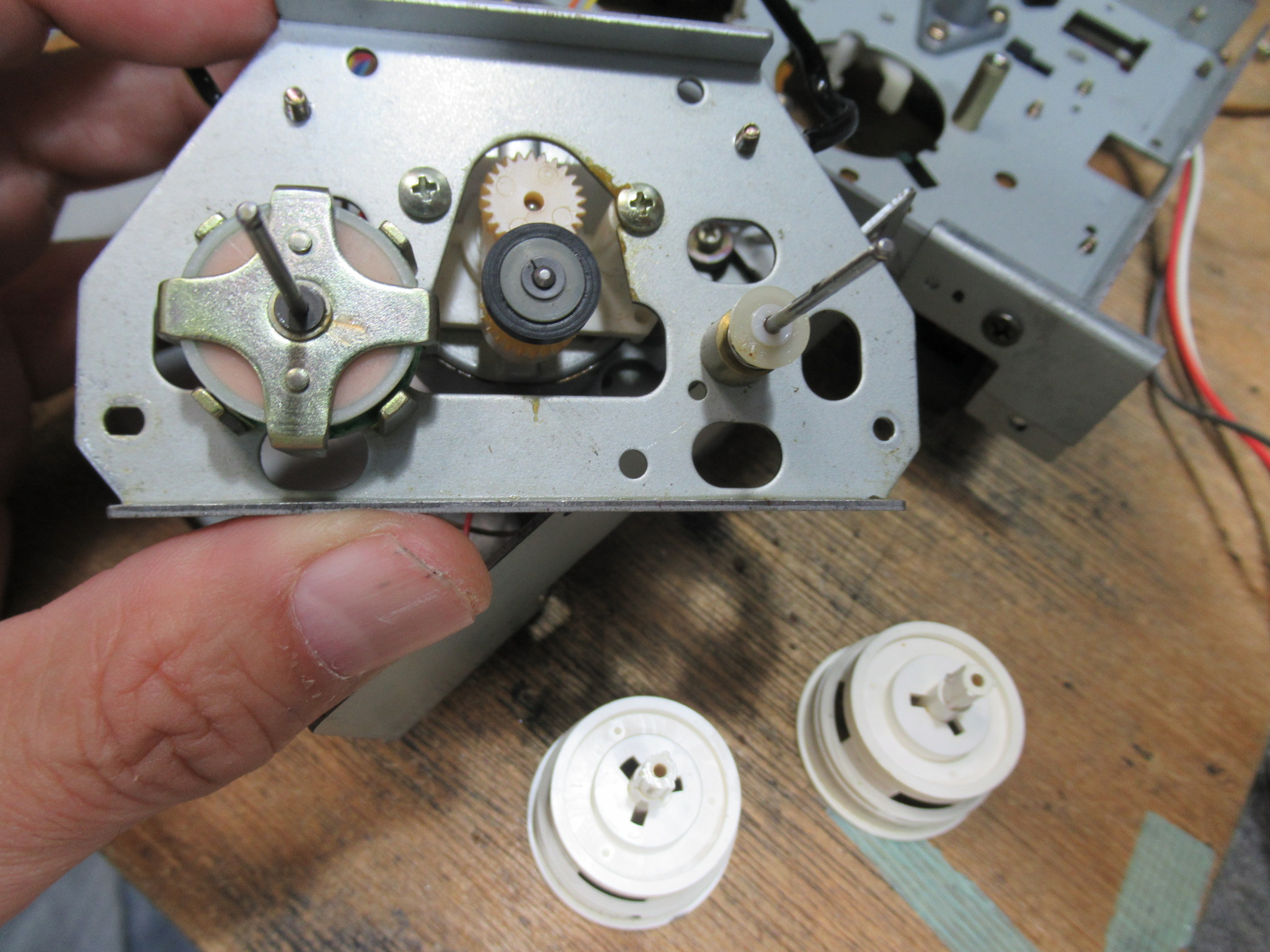

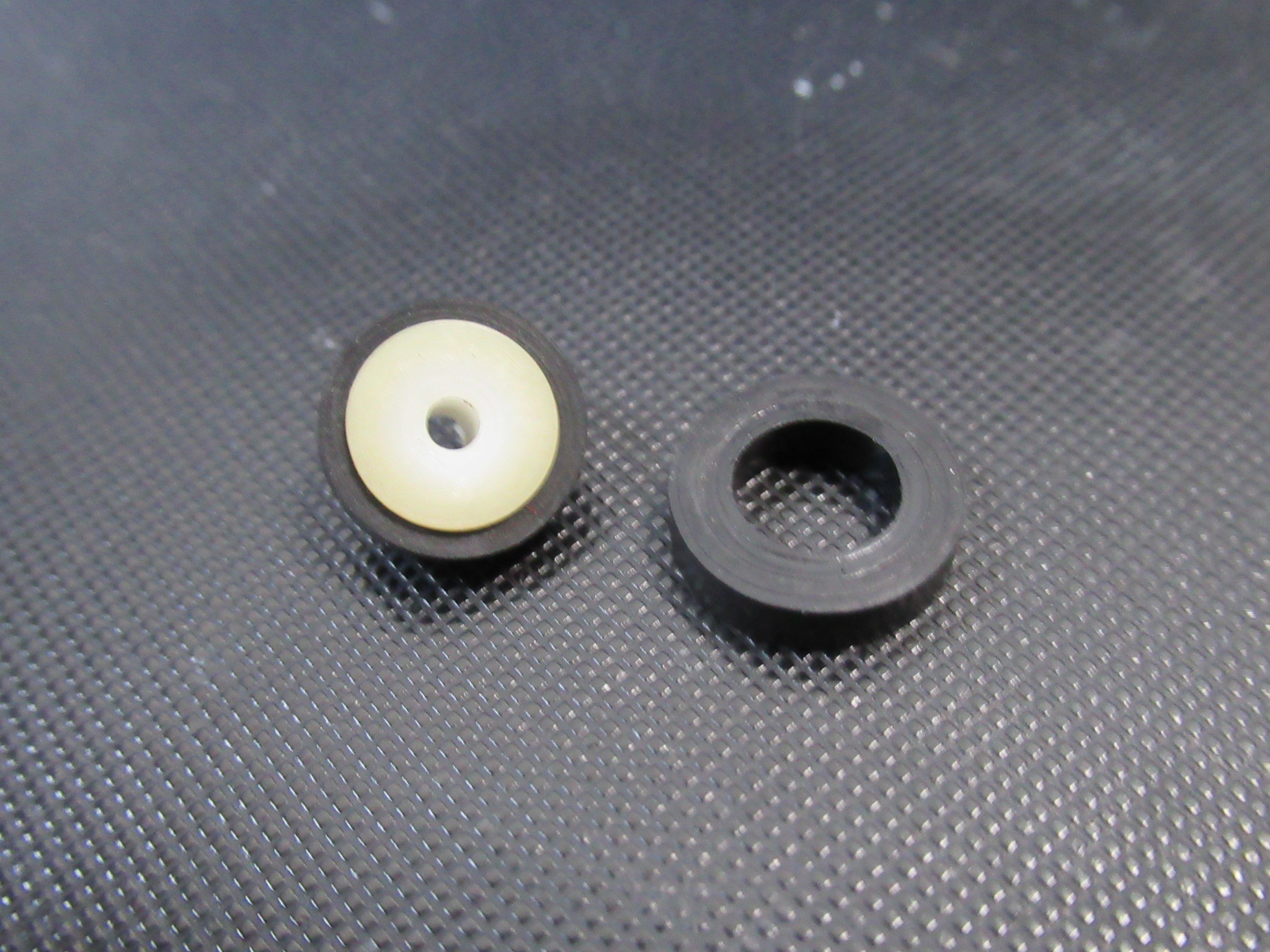

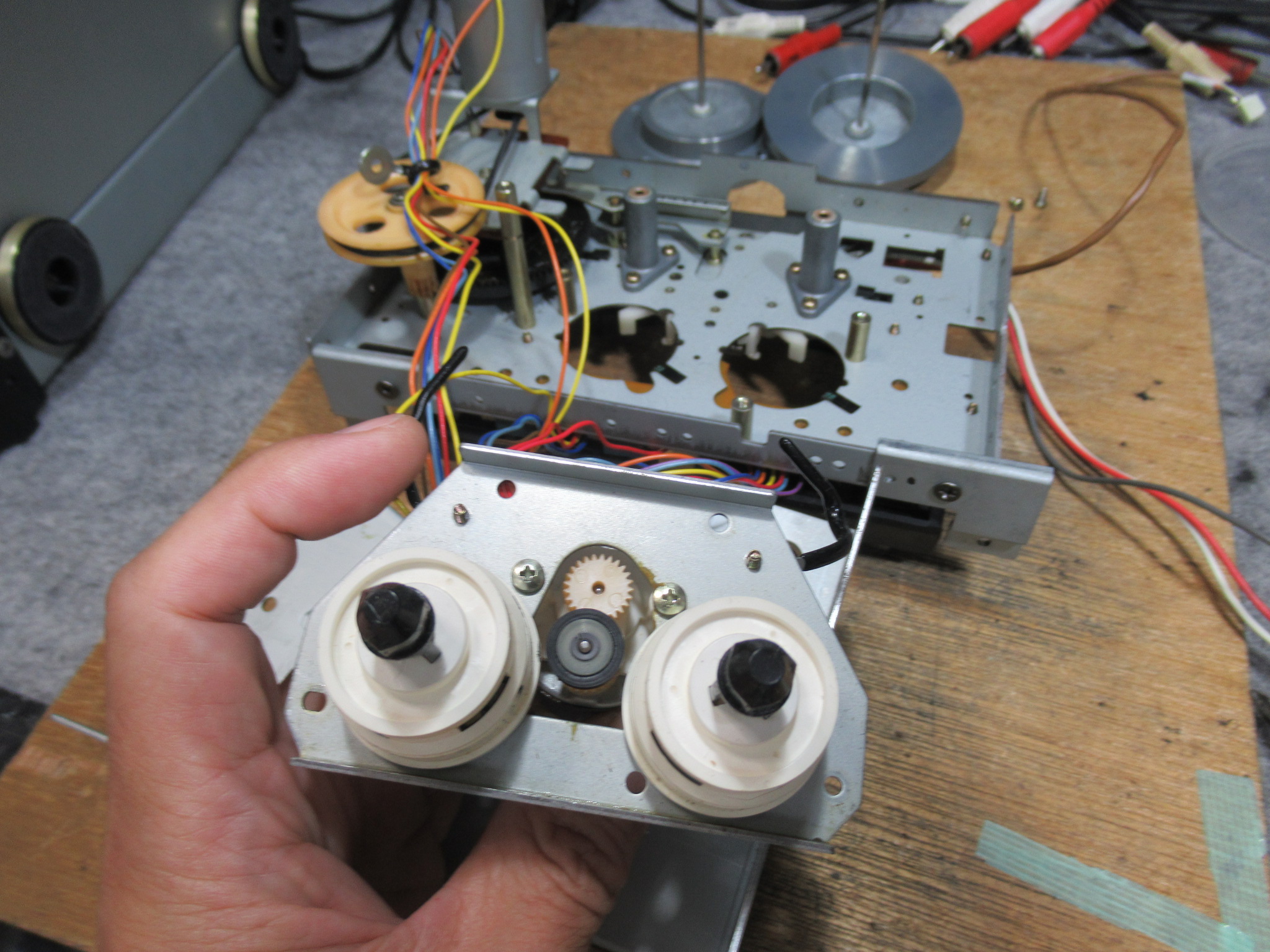

リールユニットを取り出し、回転部分にグリスアップするとともにアイドラーゴムを交換します。

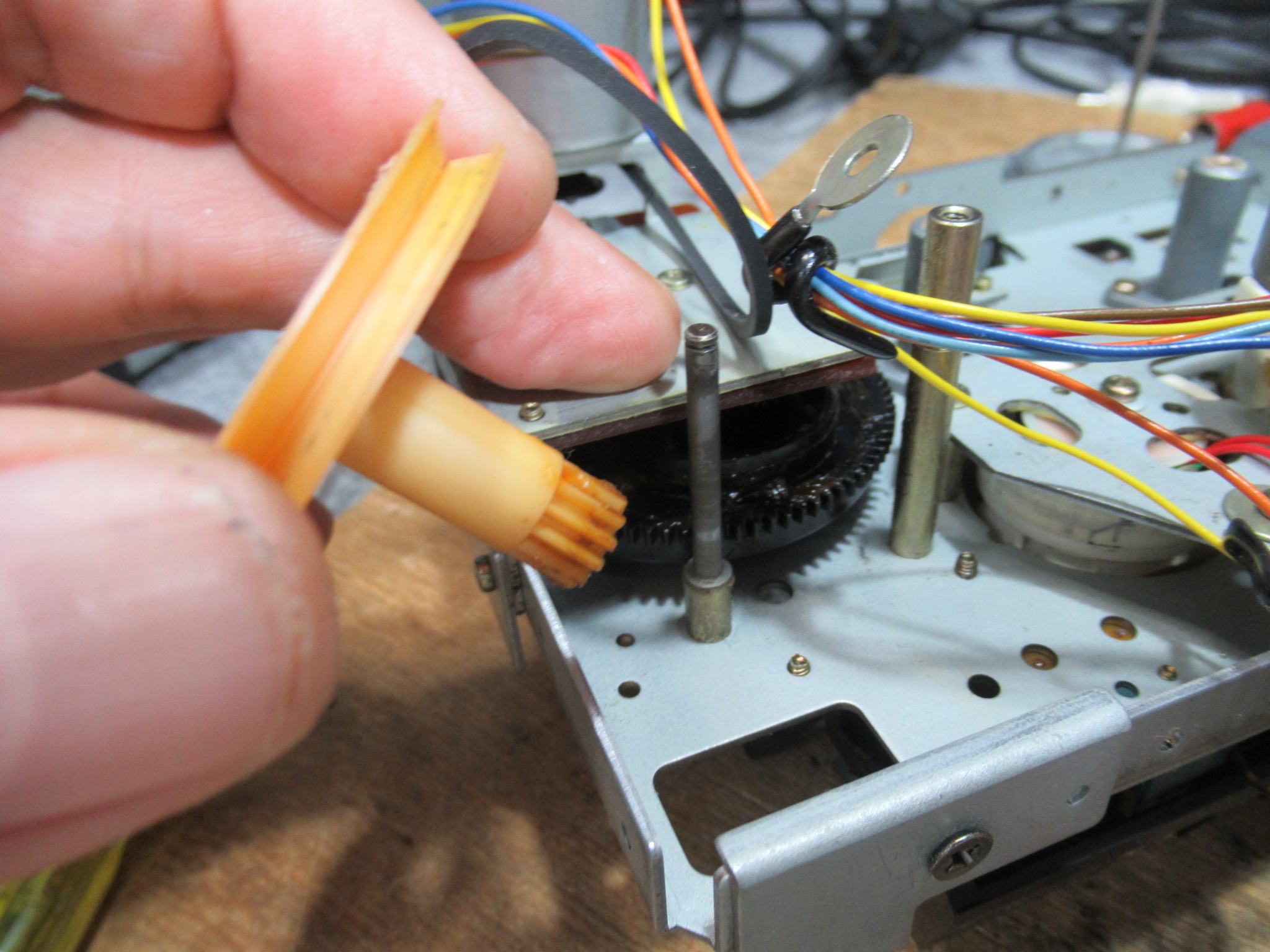

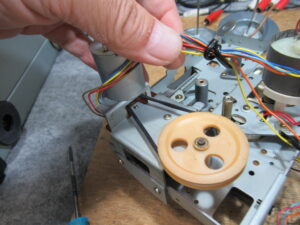

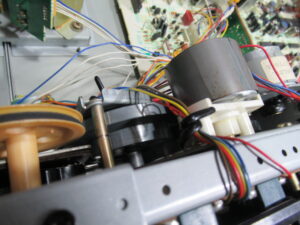

コントロールモーターアユニットのプーリーを取り外し、シャフト部を清掃しグリスを処置します。

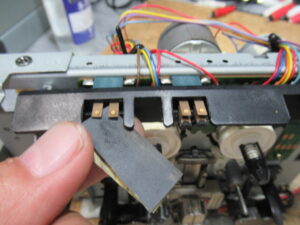

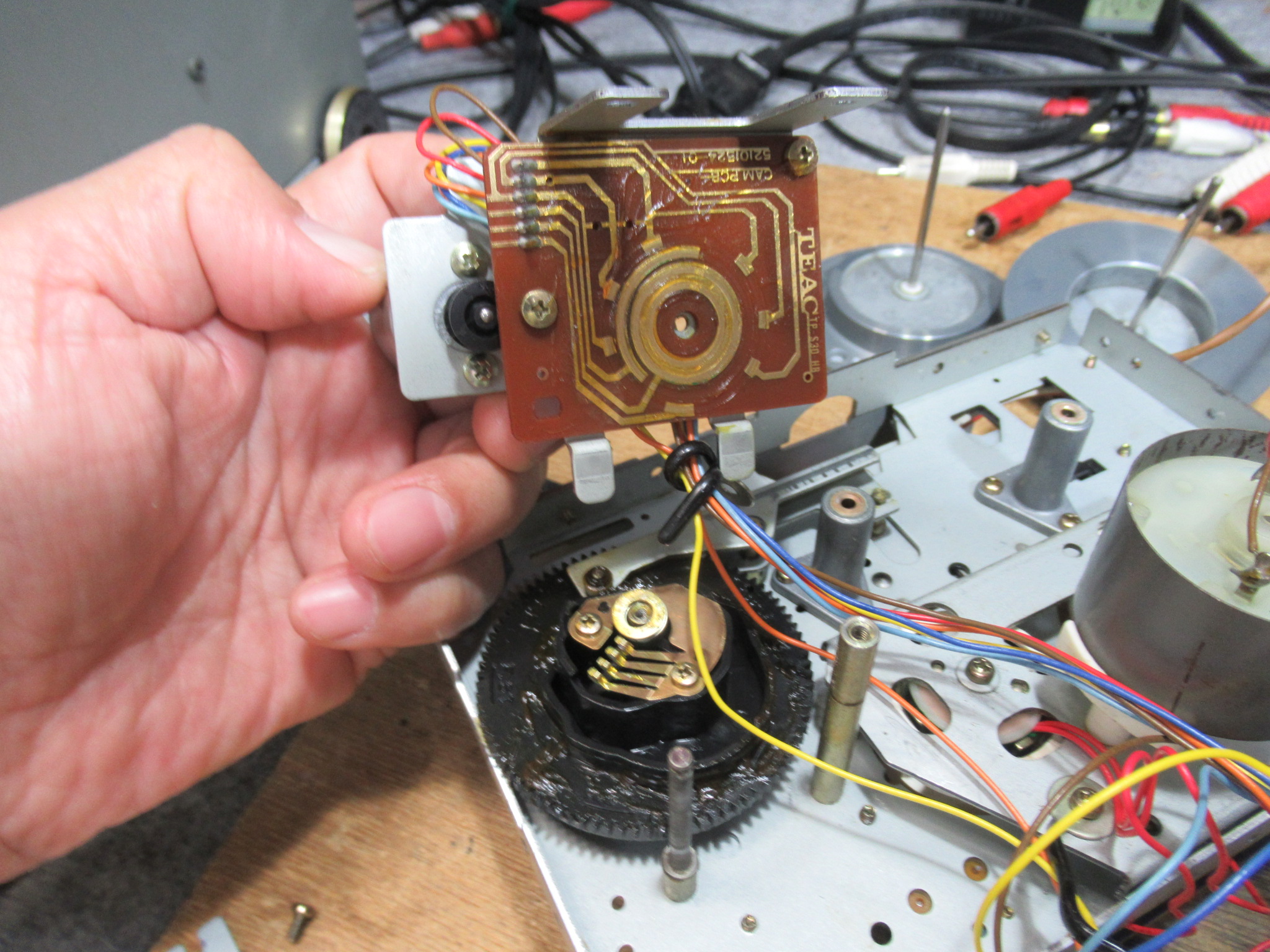

接点を清掃します。

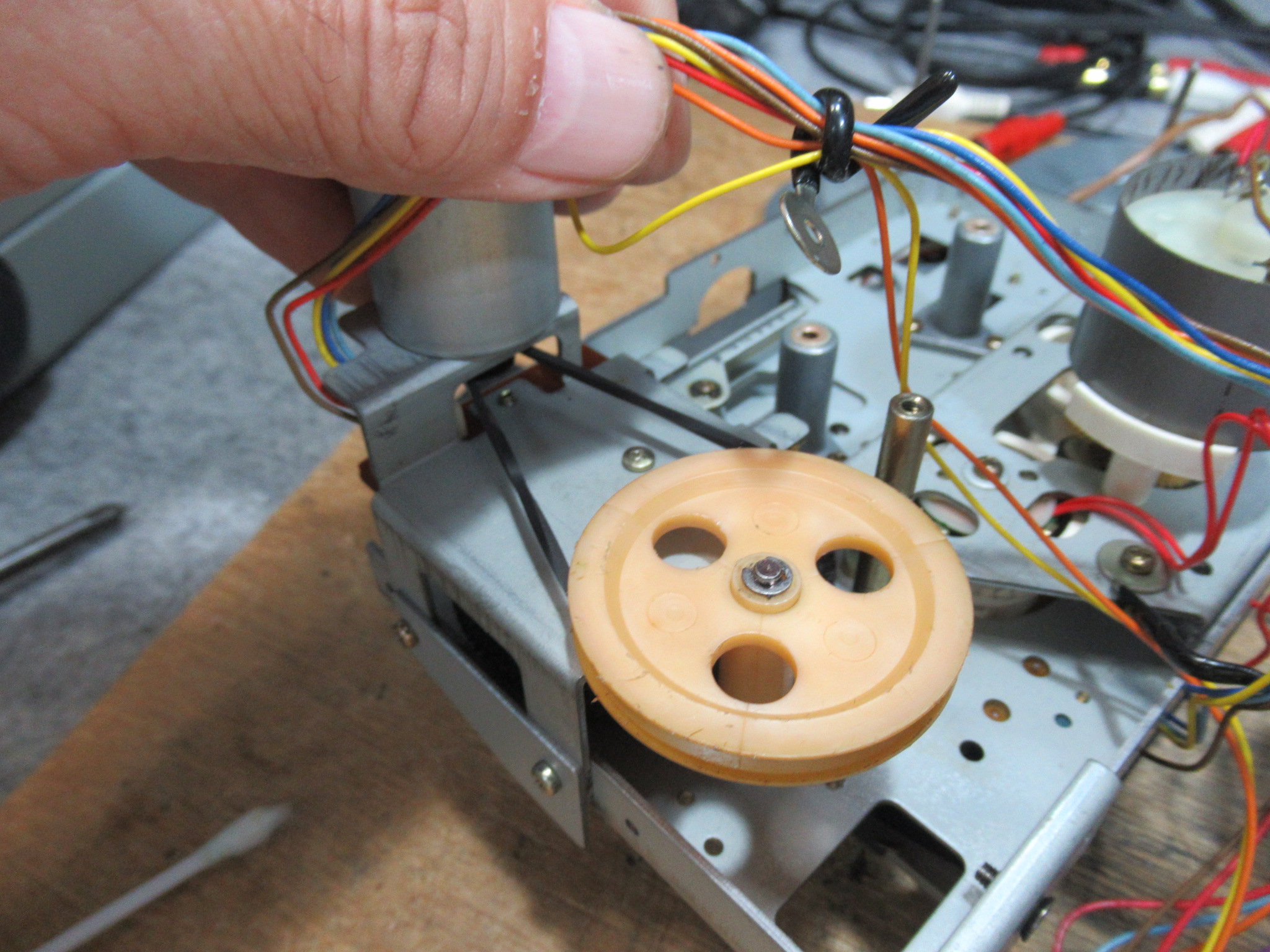

新しいベルトを取り付けます。

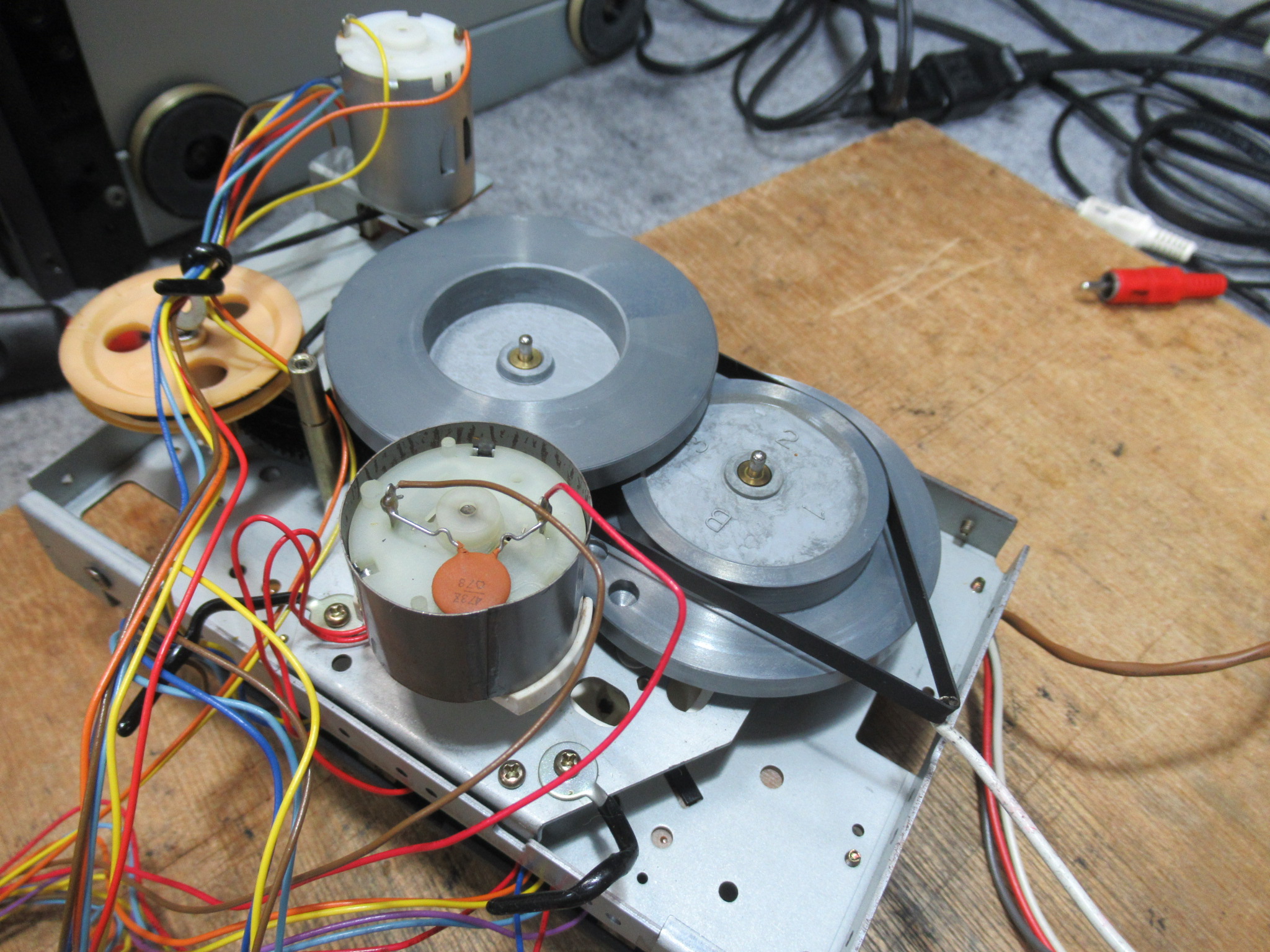

キャプスタンベルトを取り付けます。径85ｍｍです。

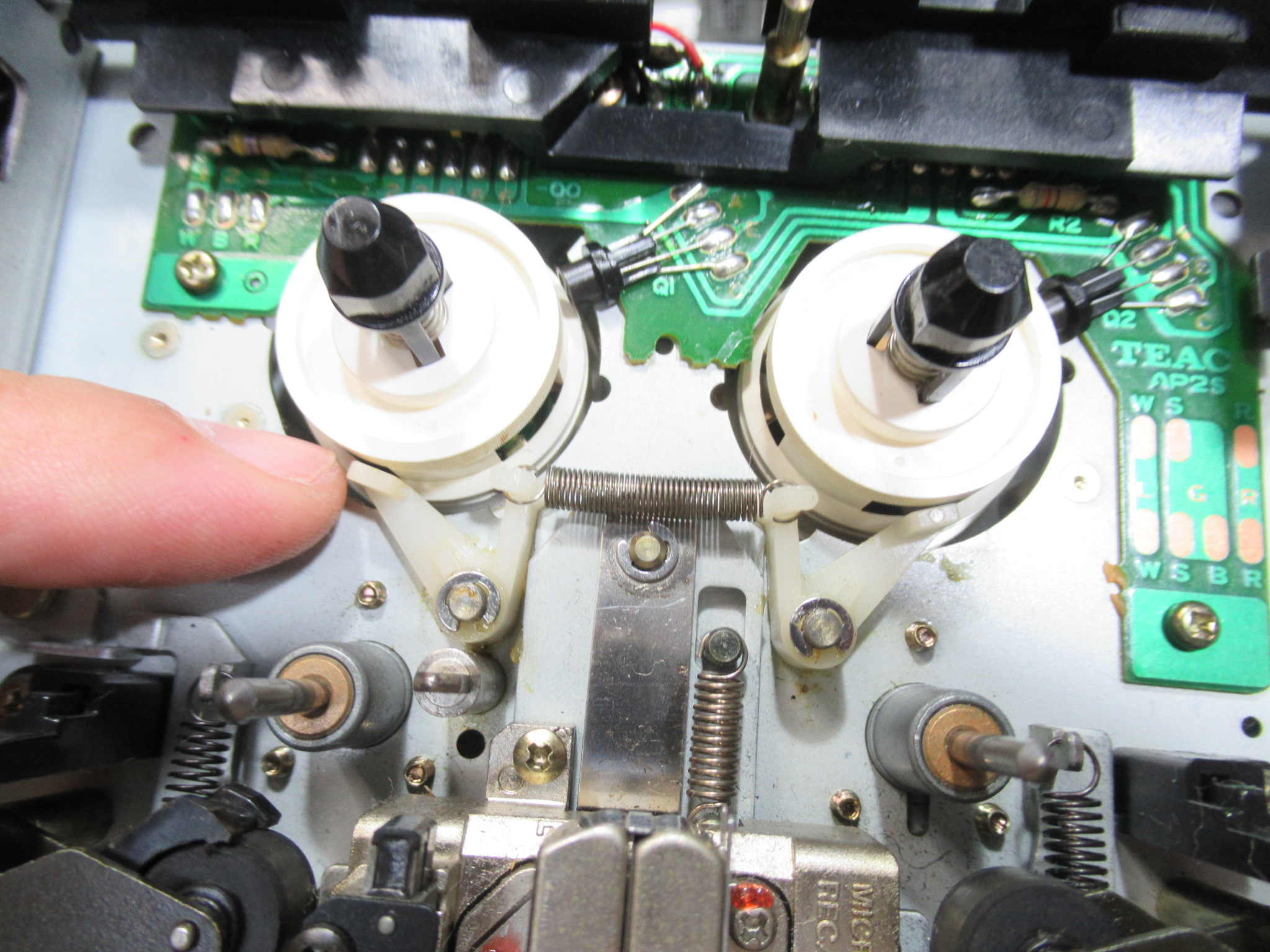

リールのブレーキゴムが左右とも欠落しています。これも前修理者のミスと思われます。

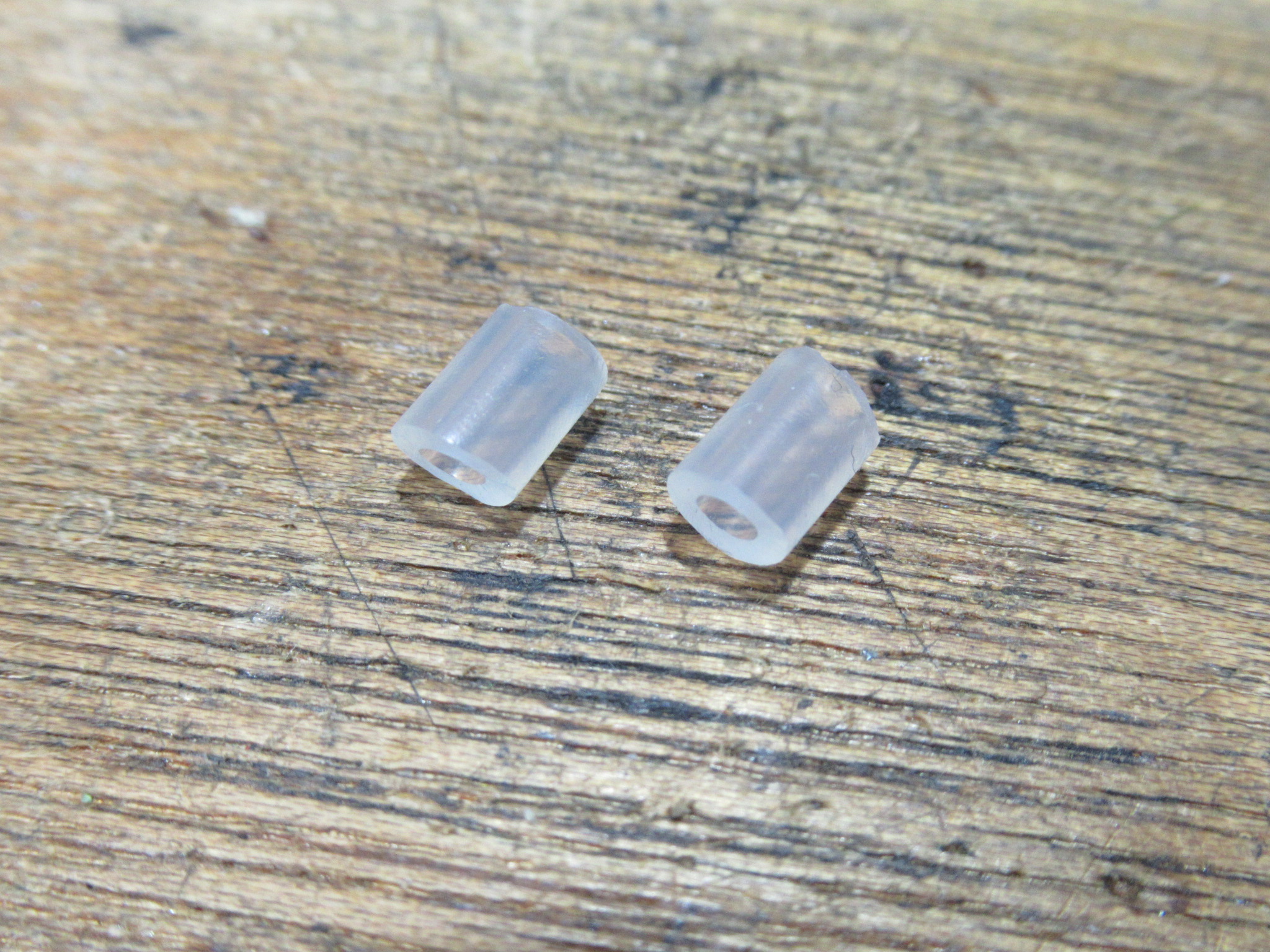

シリコンホースで代用します。

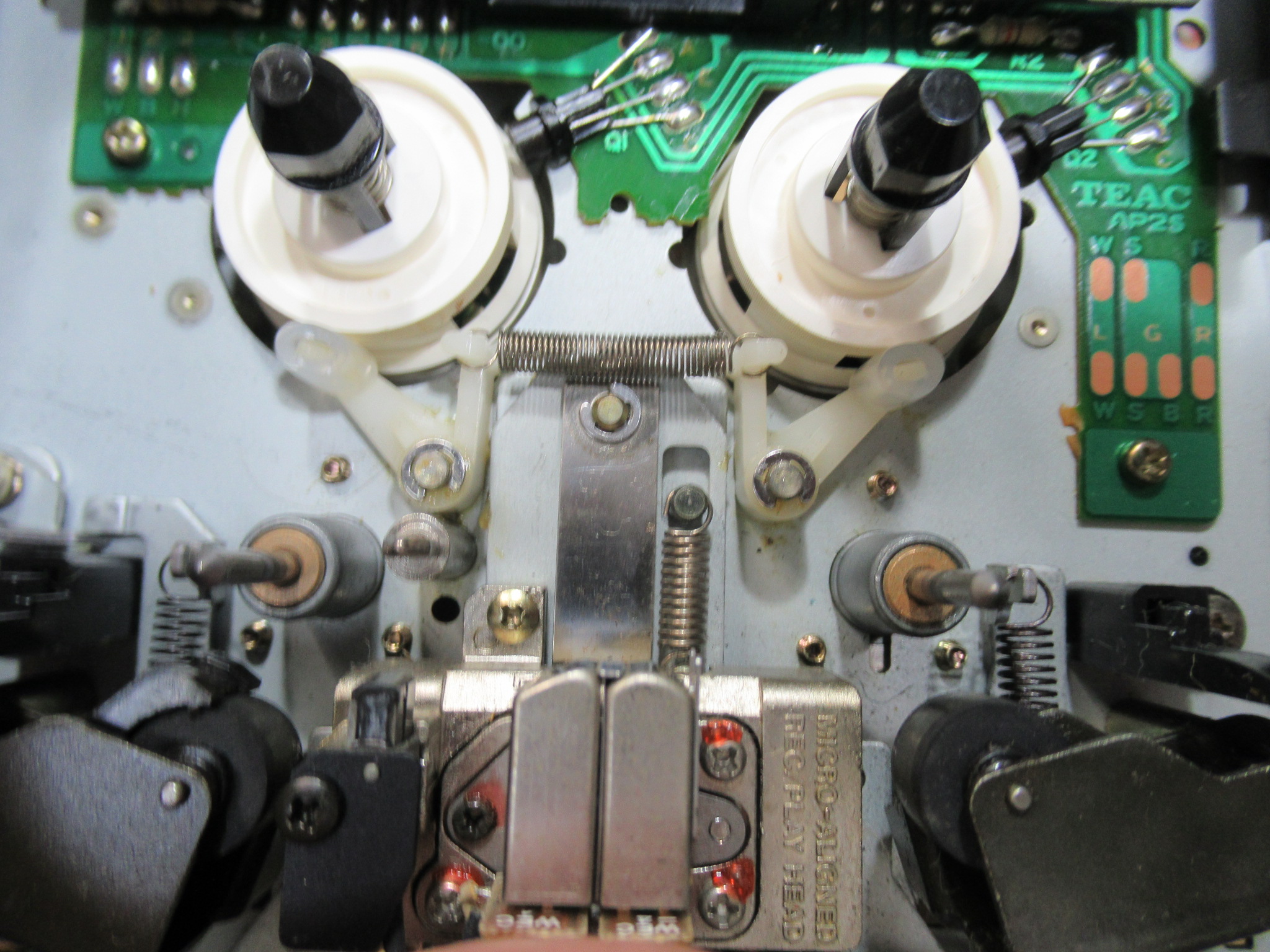

ヘッドが下がるとブレーキが効くようになっています。

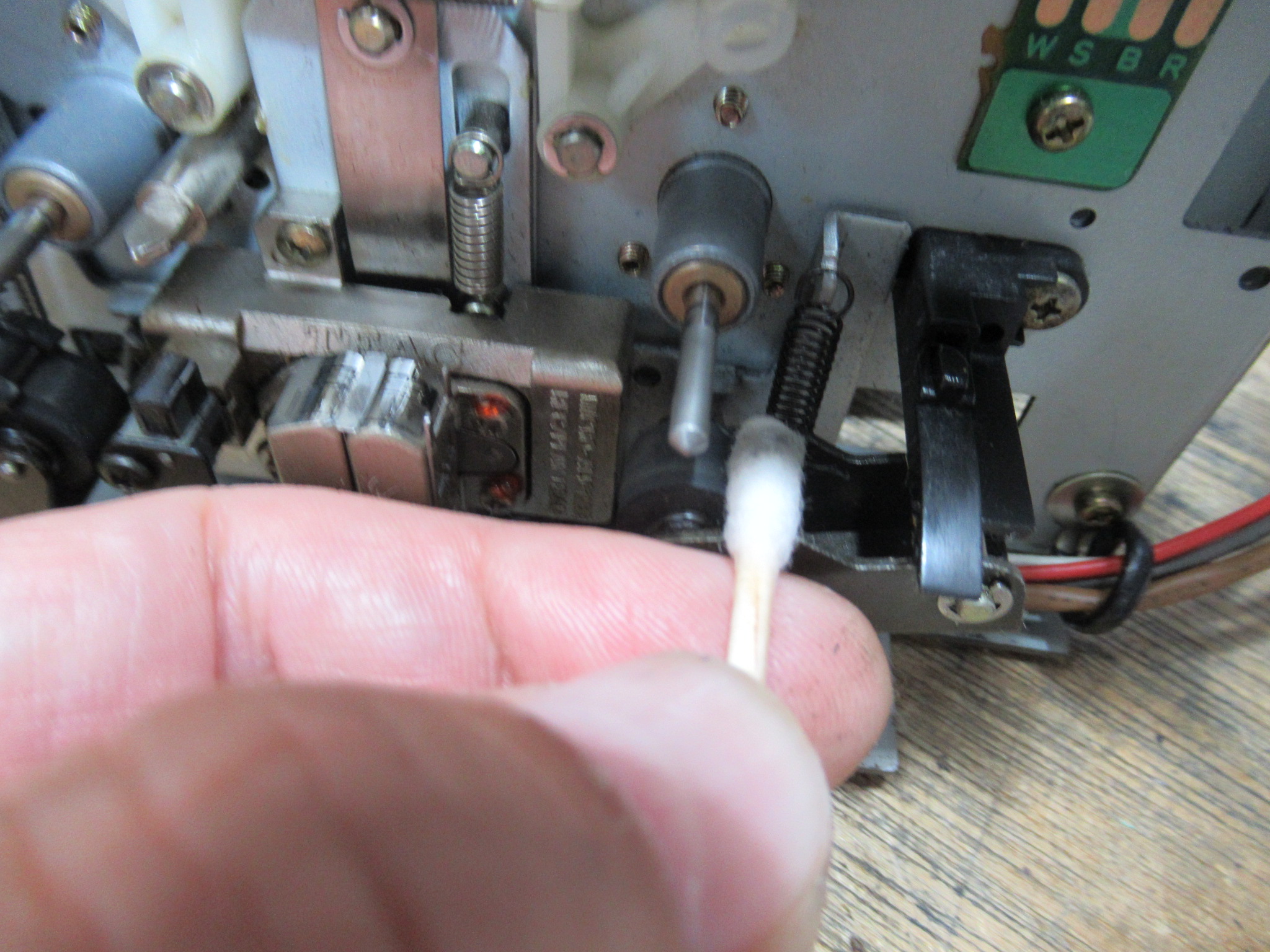

ヘッド周りを清掃し、オートセレクタ用スイッチ接点を磨きます。

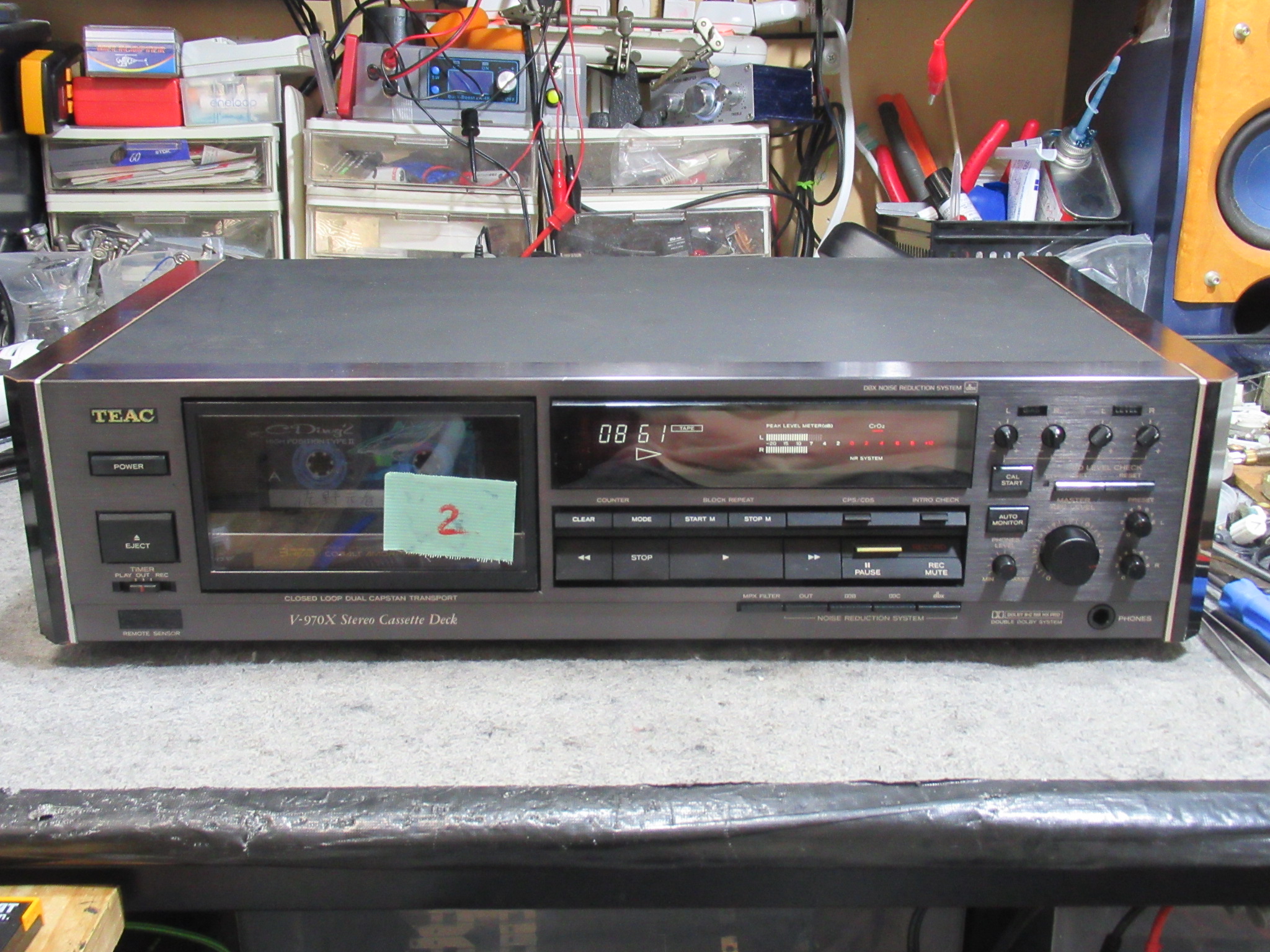

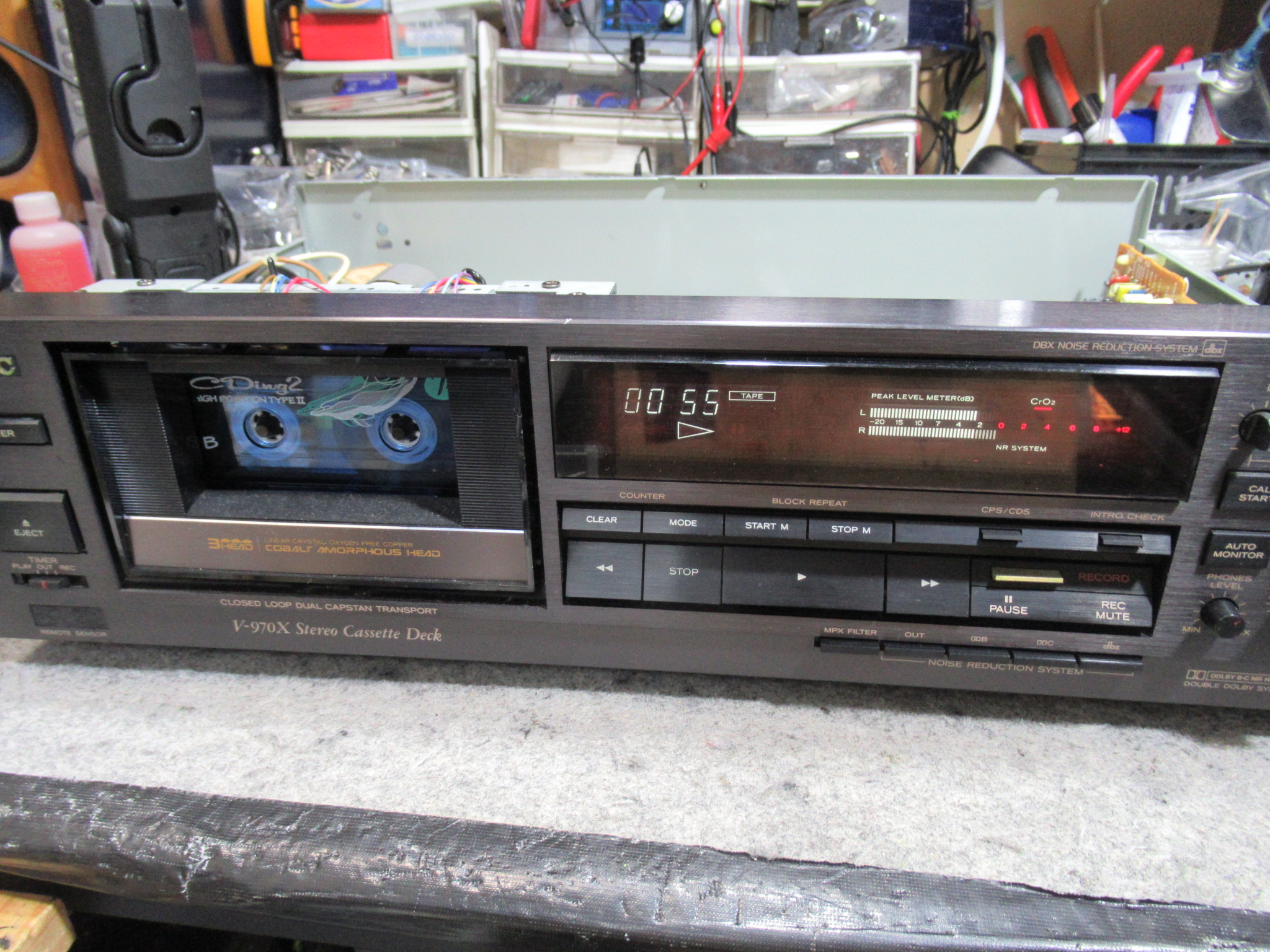

元に戻して動作確認を行います。

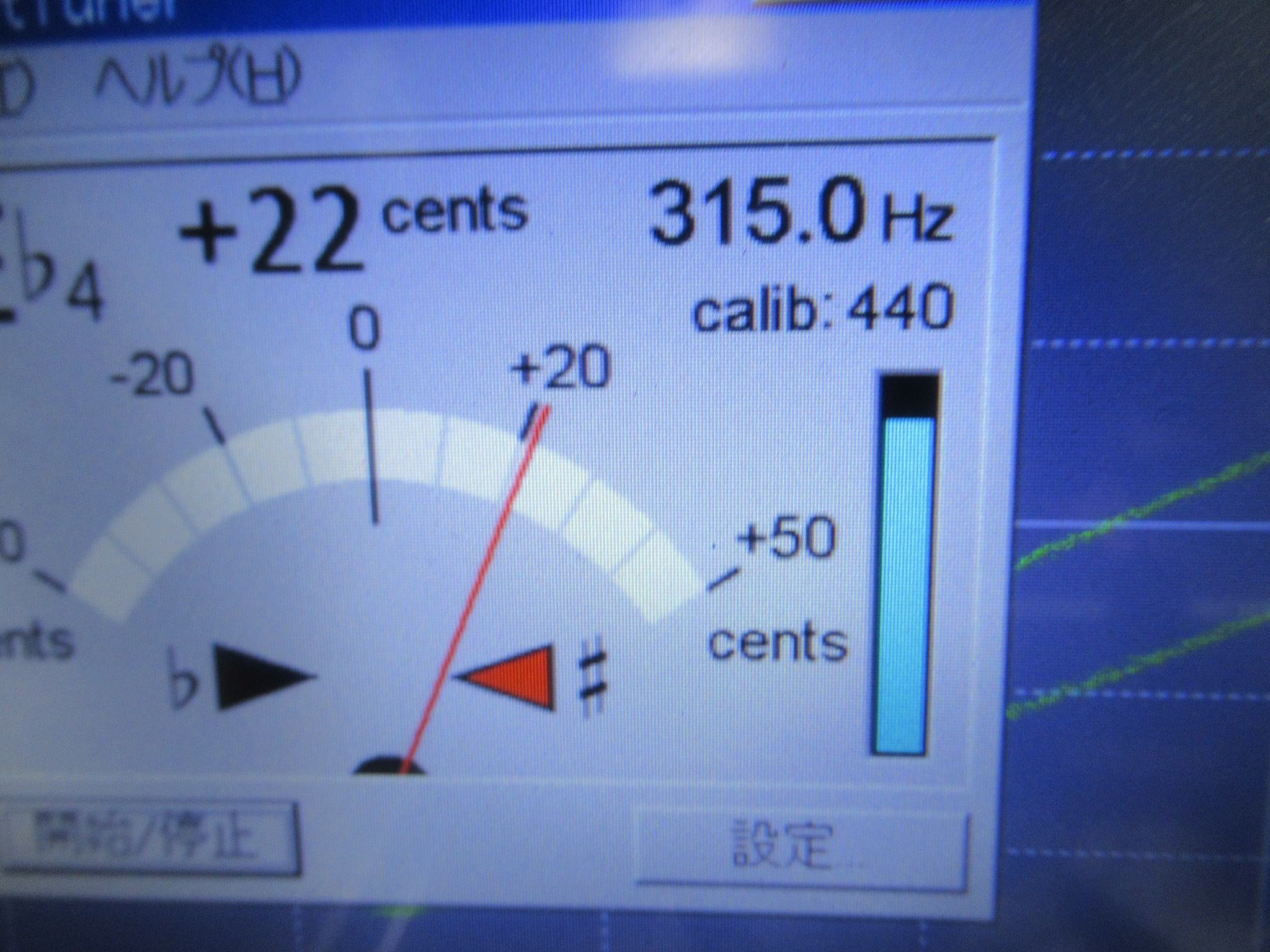

315Hzの信号が記録されたテープを再生し、速度を調整します。

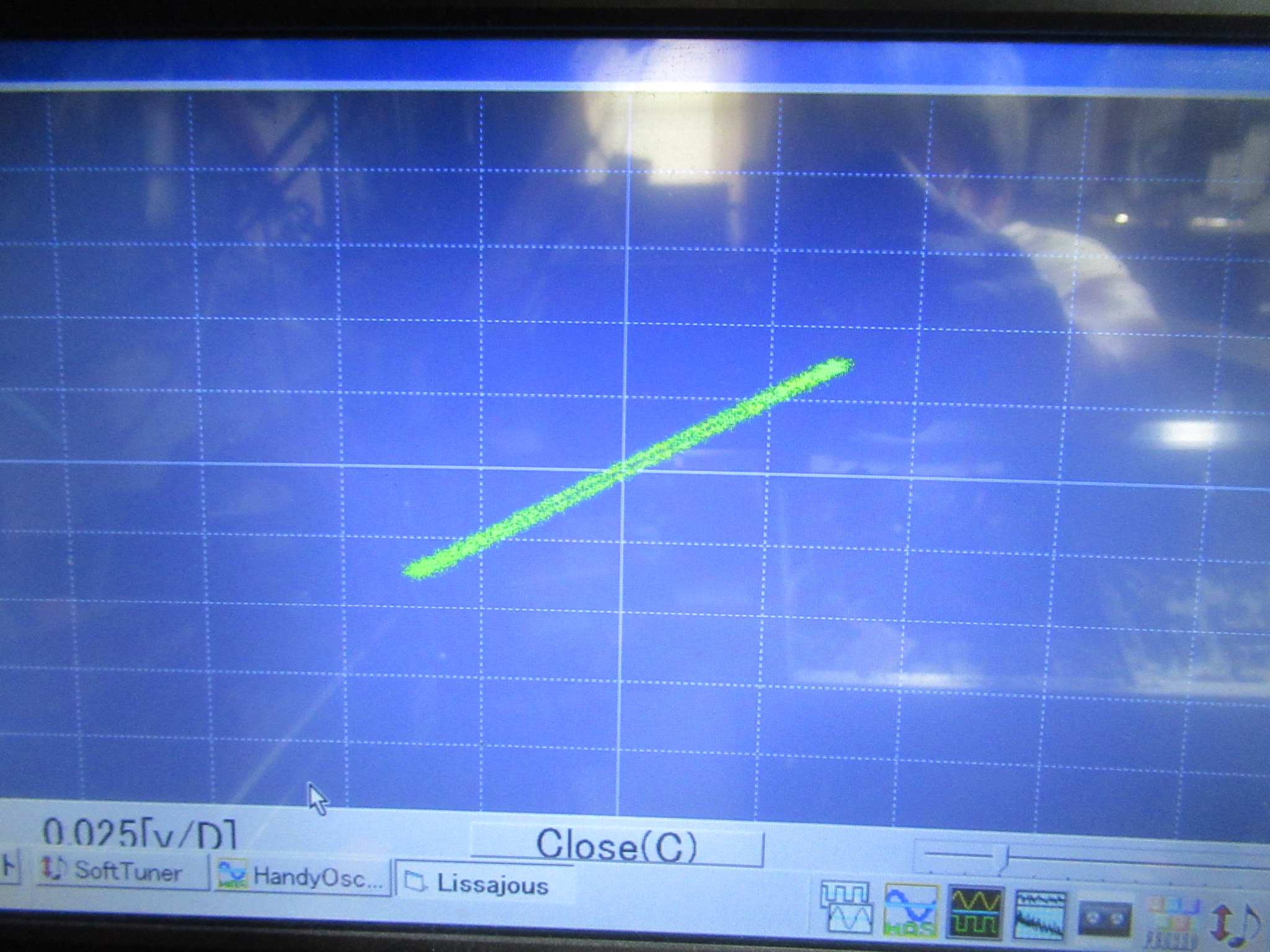

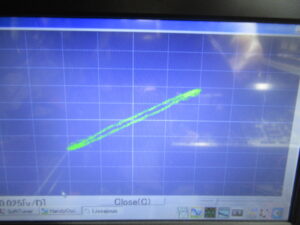

再生ヘッドと録音ヘッドのアジマス調整を行います。

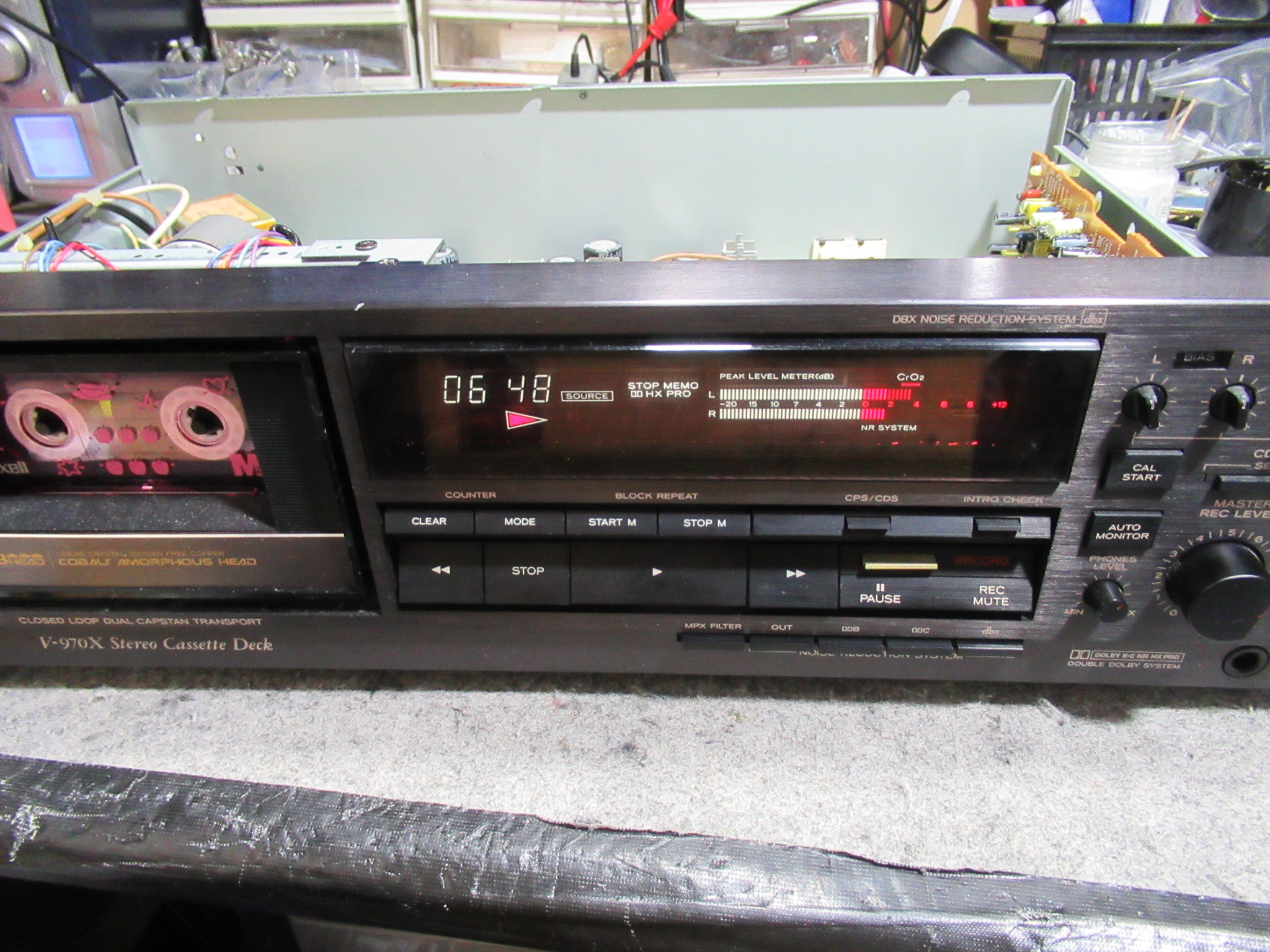

録再バランス調整や録音テストを行い、修理完了です。
