SONY製DATデッキ、DTC-59ESです。
走行不良や音が歪むといった不具合を抱えています。過去にも走行不良で修理されたことがあるということです。
テープをセットして再生を開始しました。ABSタイムの表示は出ますが、無音です。また、数秒後に停止してしまいました。
カバーを開けてメカを取り出します。
裏返してドライブ基板とリールユニットを取り外します。

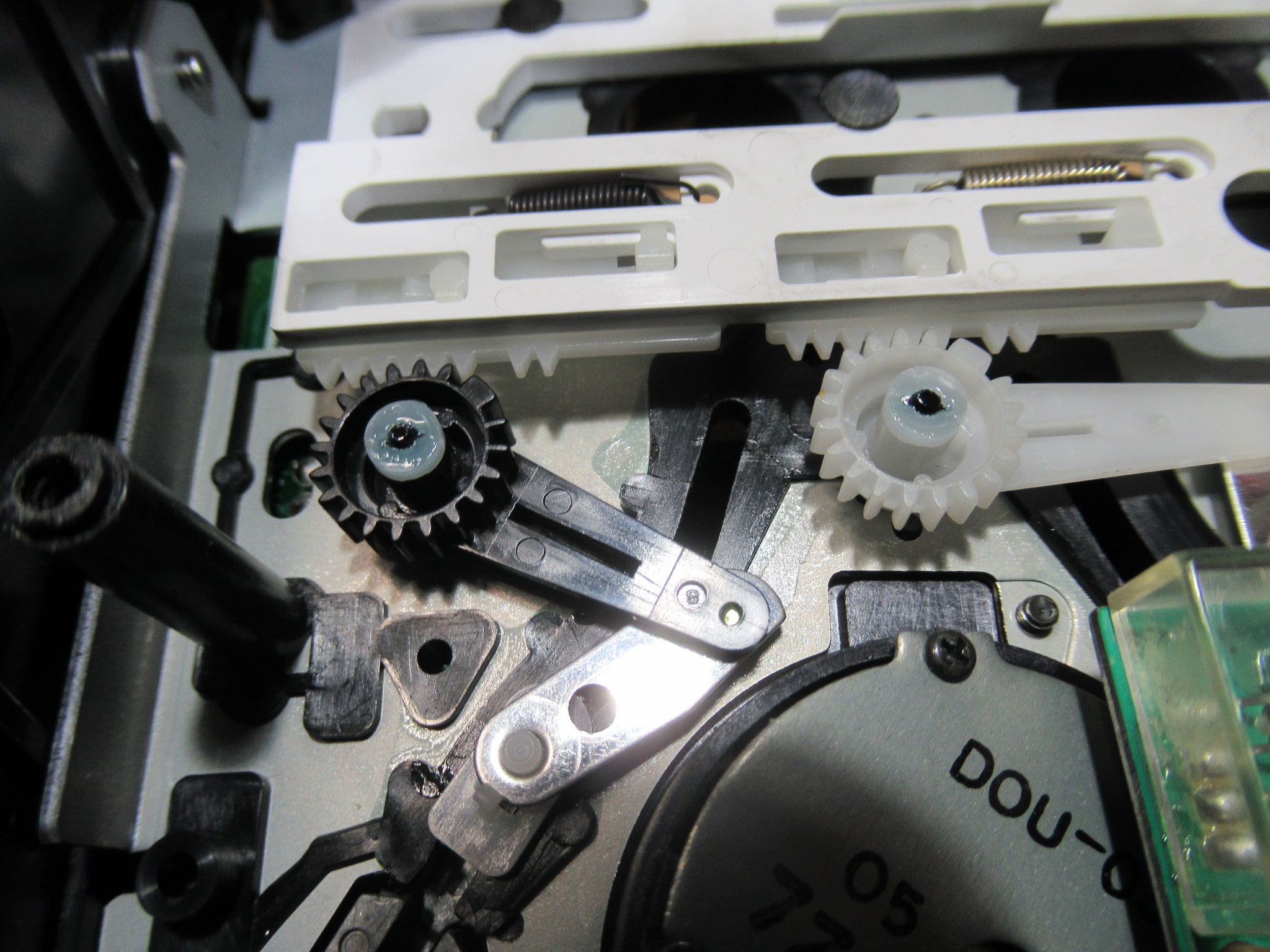

白黒ギヤを固定する樹脂製留め具は、すでに脱落防止の措置がなされていました。
可動式のテープガイドが途中で引っ掛かり、所定の位置まで移動することができません。
ガイドレールが変形していることが原因です。
間隔が狭まっている箇所をヤスリで修正します。
ソレノイドを固定するビス1本が脱落していましたので、手持ちのビスを取り付けます。
固着気味のギヤを脱着してグリスアップします。
リールの回転部分にもグリスアップします。
バックテンション用のパッドの位置ずれを修正します。

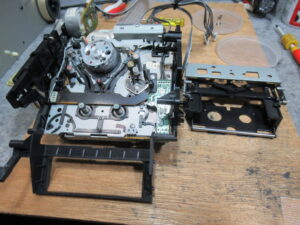

カートリッジホルダーを取り外します。
ピンチローラーを固定している樹脂製留め具がひび割れて、今にも外れそうでしたのでシリコンチューブと置換します。
標準装備のヘッドクリーナーのスポンジが無くなっています。これは、そもそもヘッドを痛める無用の長物ですので撤去します。
ドラム表面が浸蝕されていないことを確認します。
カートリッジ検出スイッチに接点復活剤を処置します。
元通り組み付けて動作確認を行いましたが、ノイズが混じります。
オシロスコープを用いてRFシグナルを点検したところ、テープパスが狂っていることがわかりました。なお、基板にはオシロスコープを接続する端子が増設されていましたので、過去にもテープパス調整が行われたことがわかります。
しかし、調整しようとしたところ、調整用ビスが固着して回すことができません。
テープガイドを交換し、調整を行います。
モード別、入出力別の録再状況を確認し、修理完了です。
