SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESAの修理依頼をいただきました。
４年ほど前から故障状態ということです。

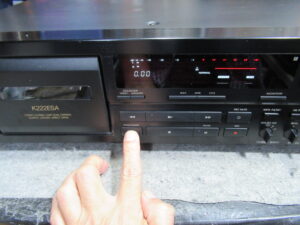

モーター音は鳴りますが、イジェクトできません。

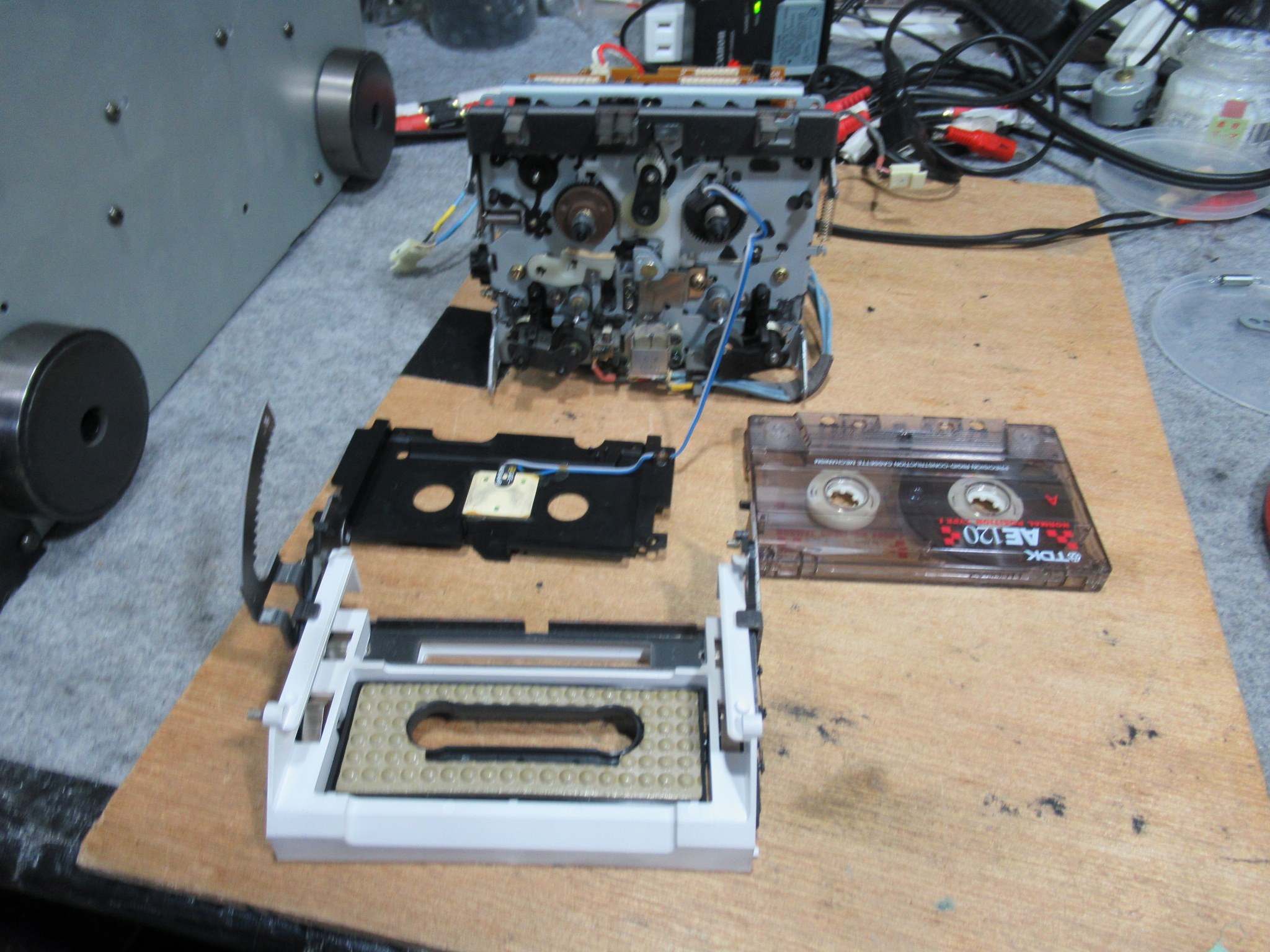

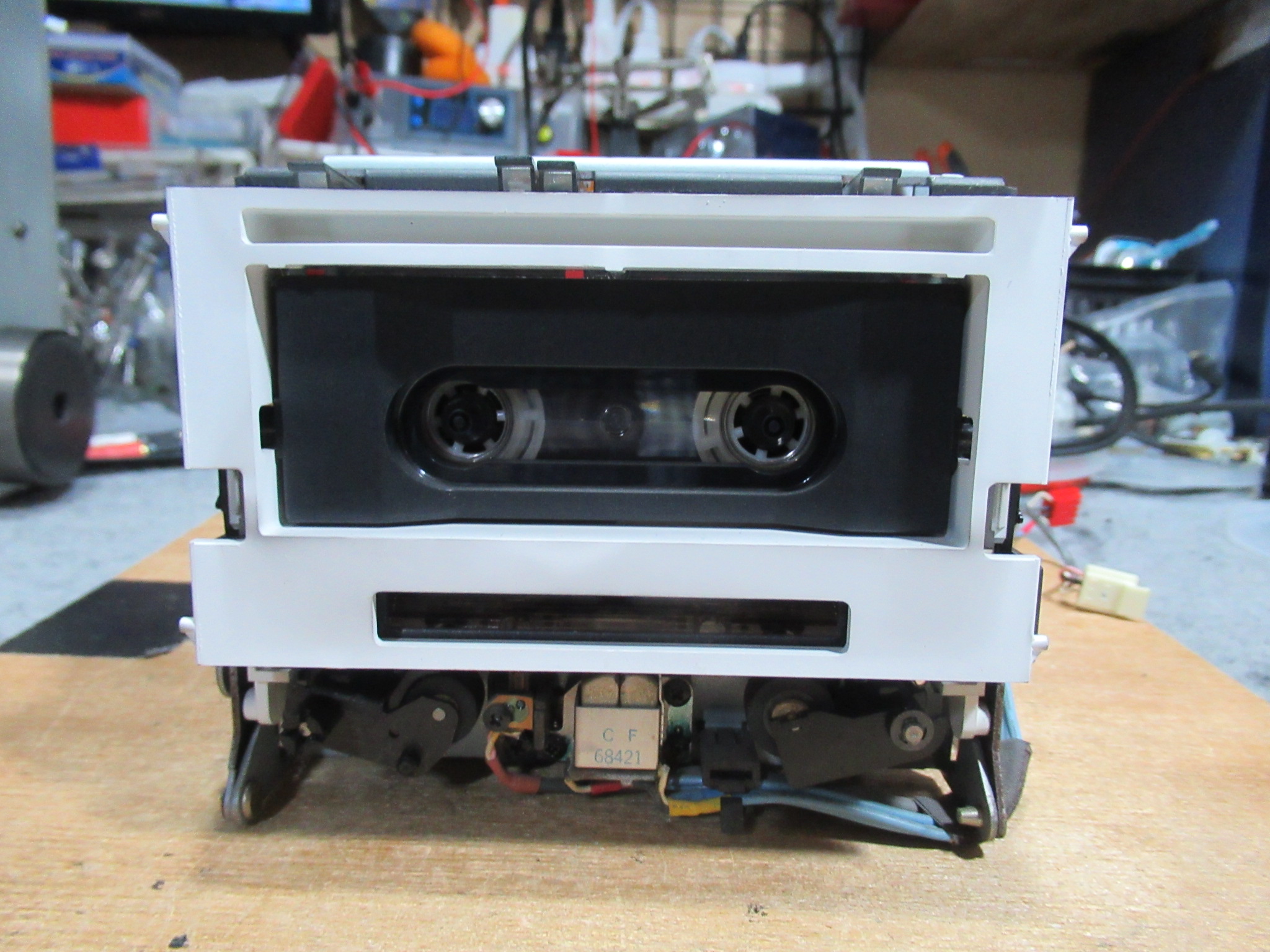

カバーを開けてメカを取り出します。

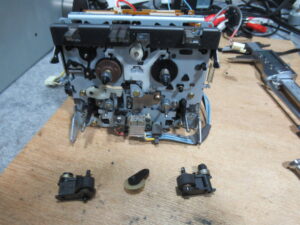

フロント部分から分解を進めます。

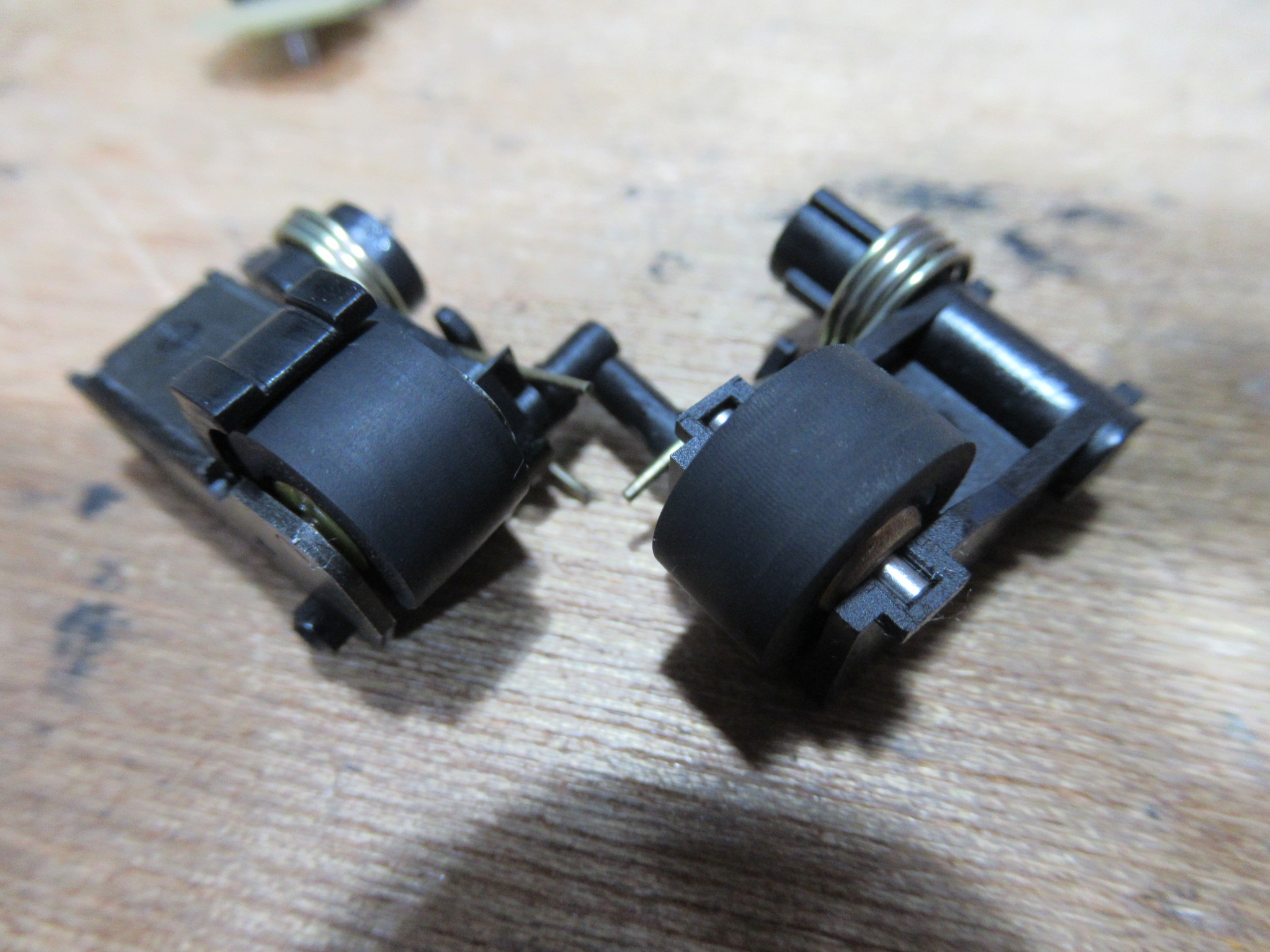

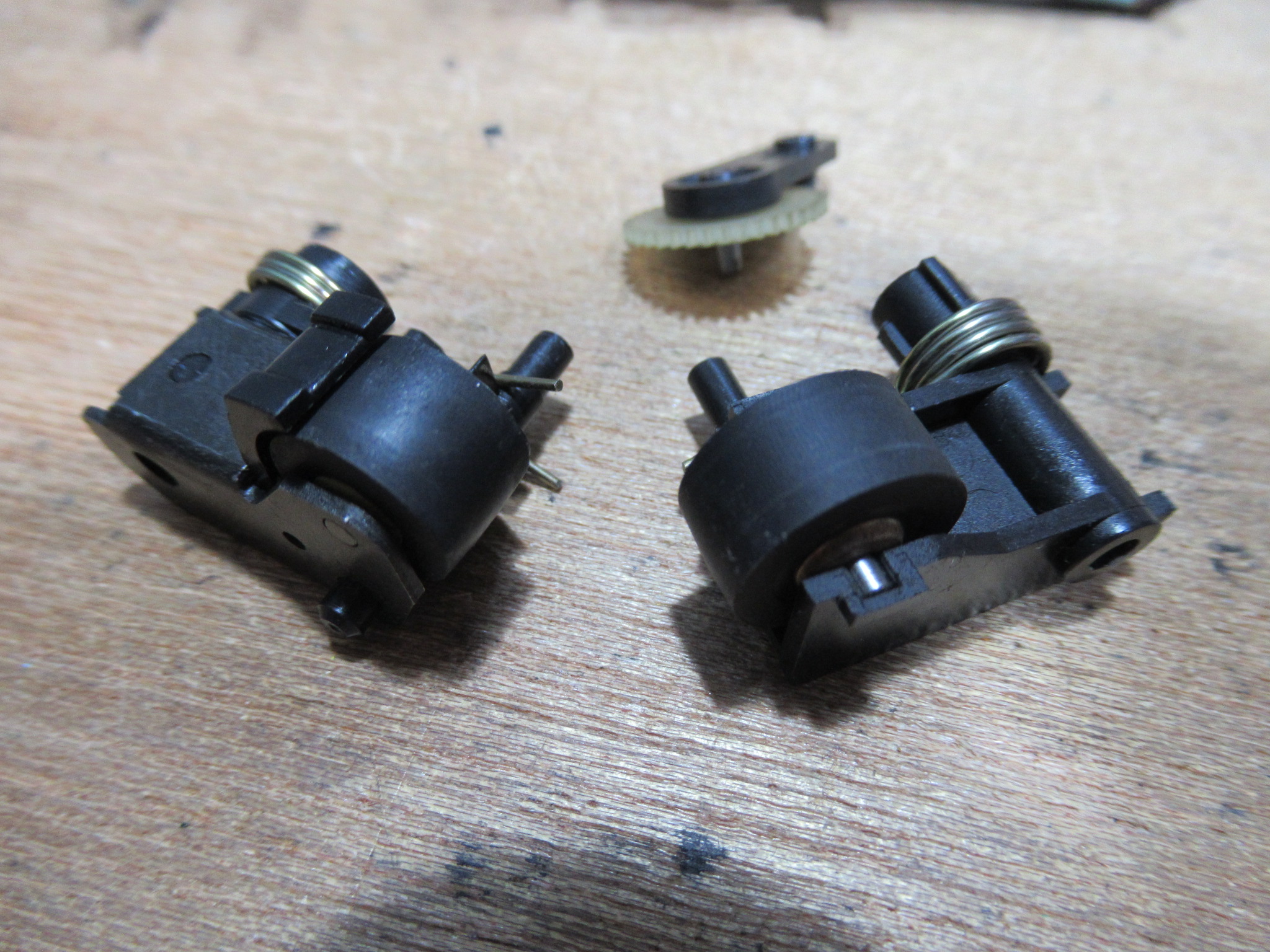

ピンチローラーは弾力がありますので、専用クリーナーで清掃して再利用します。

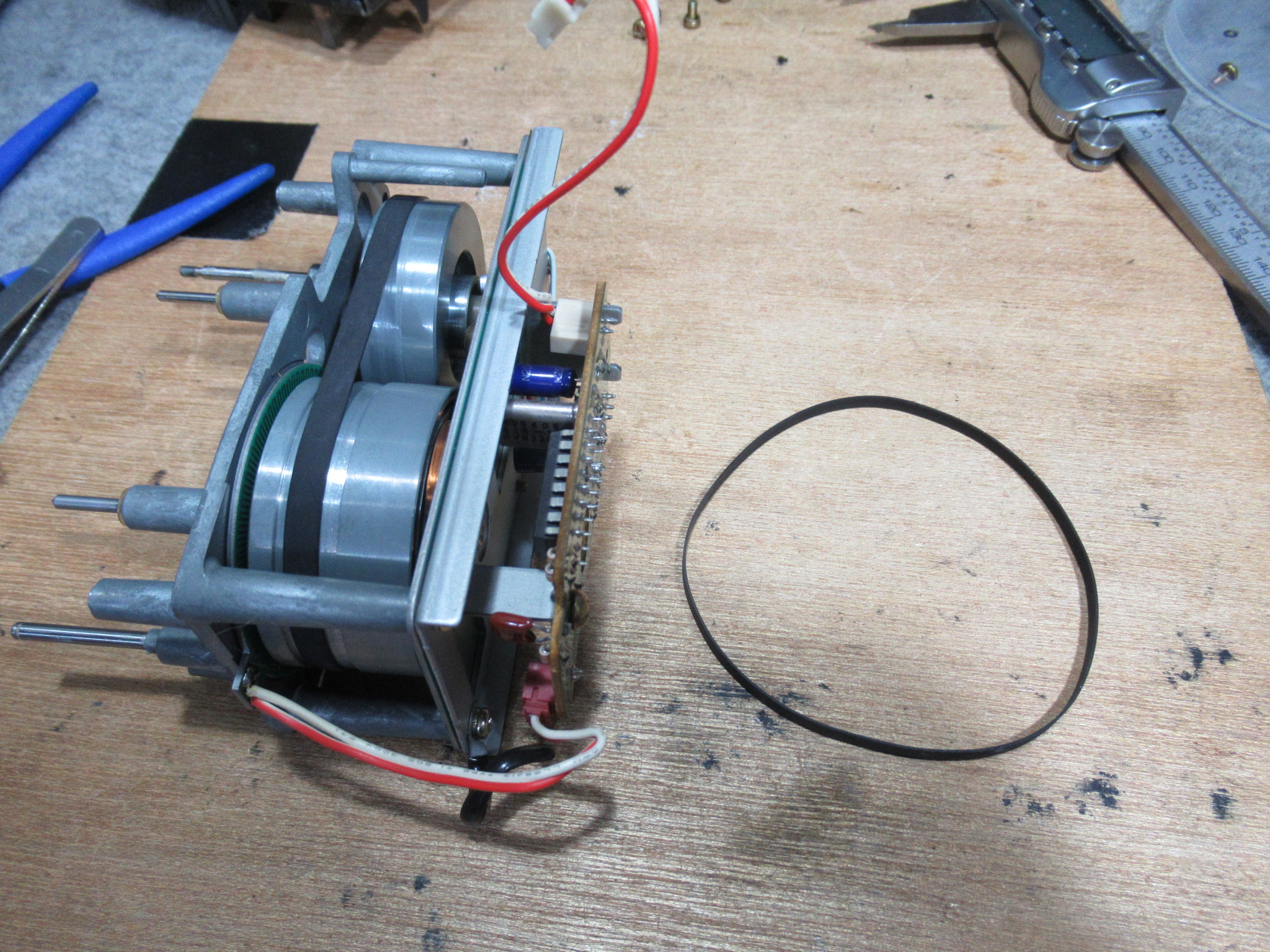

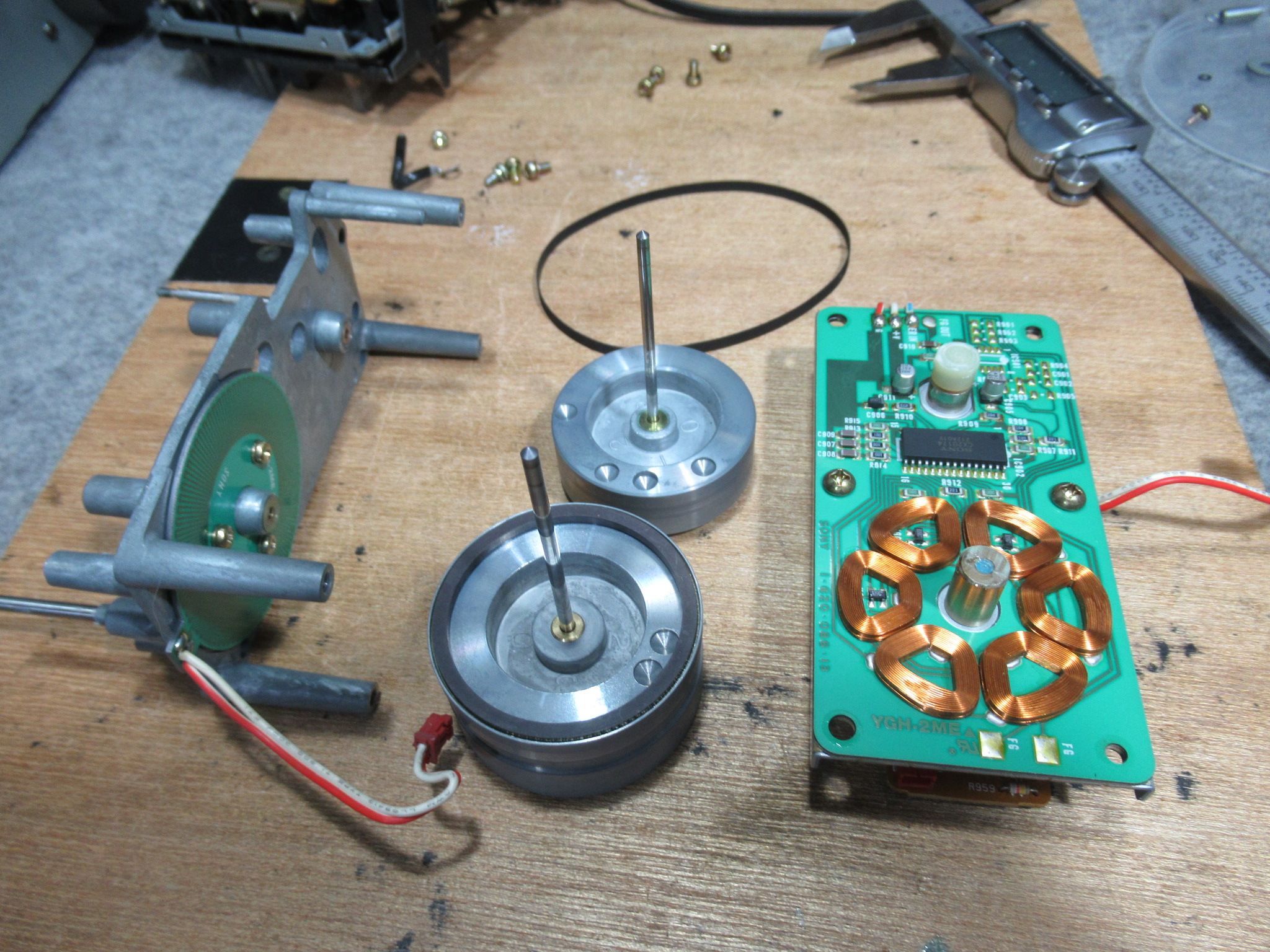

キャプスタンモーターユニットを分解します。

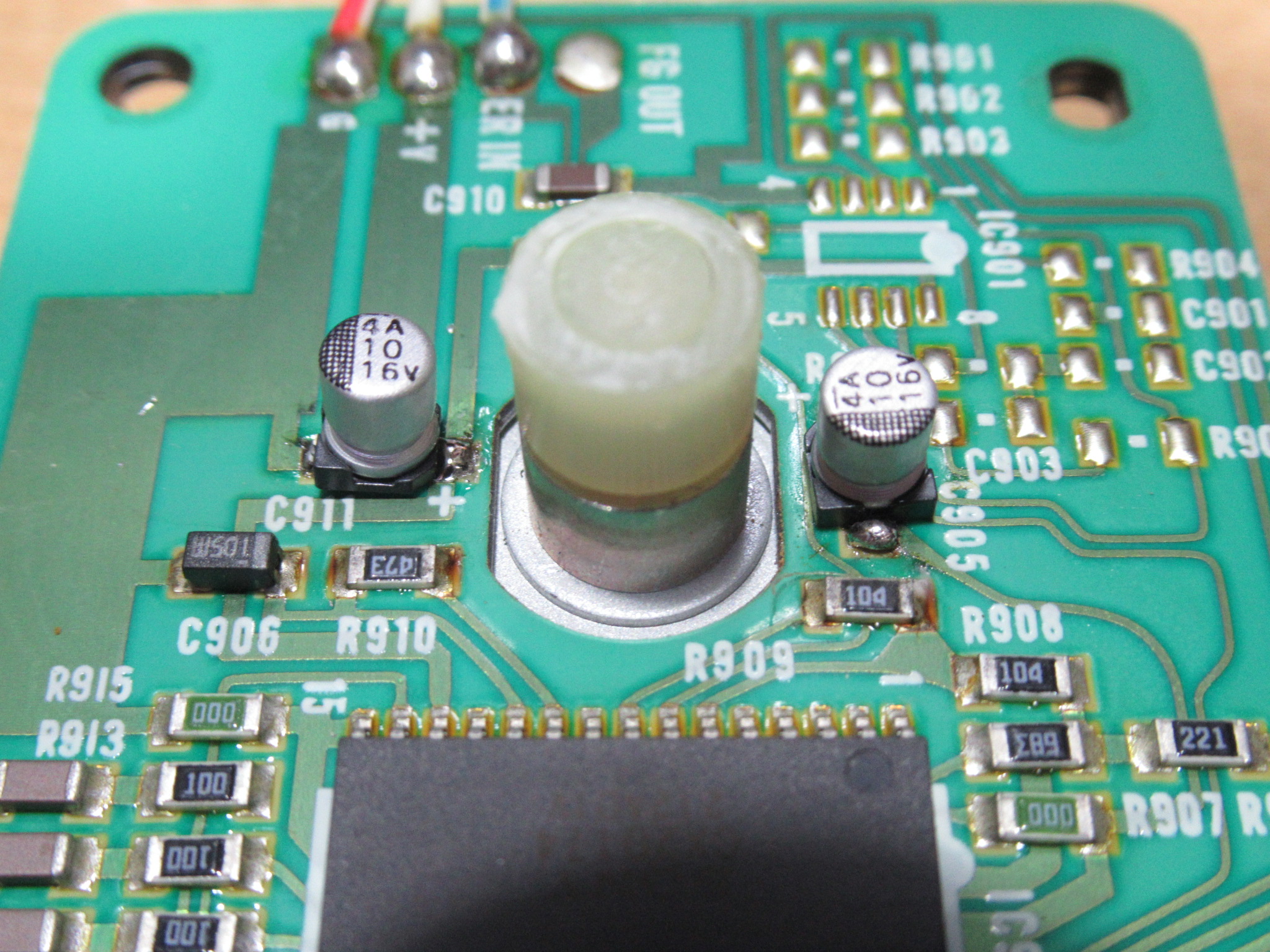

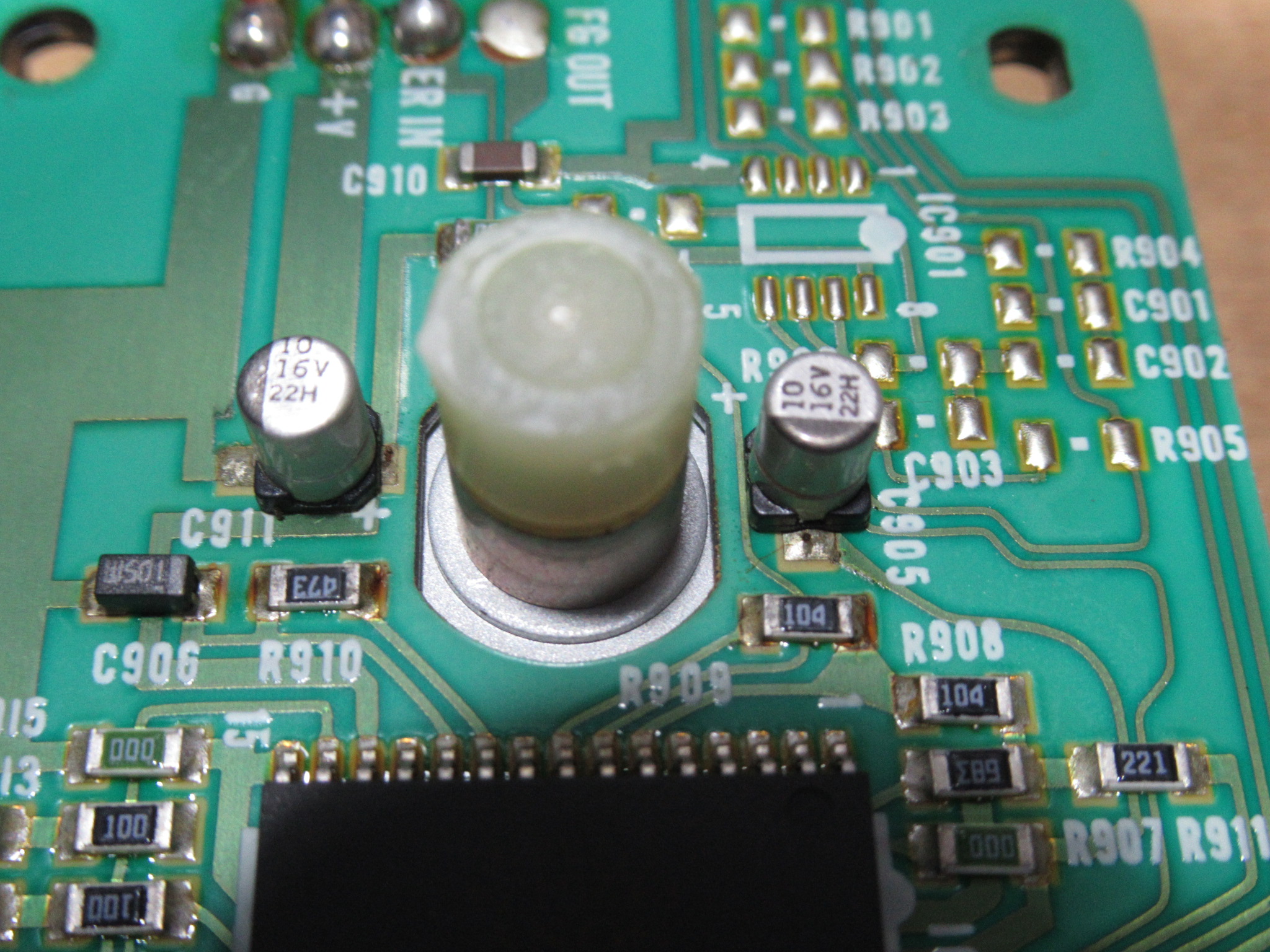

基板面の電解コンデンサーを交換します。
新しいベルトを掛けて組み付けます。

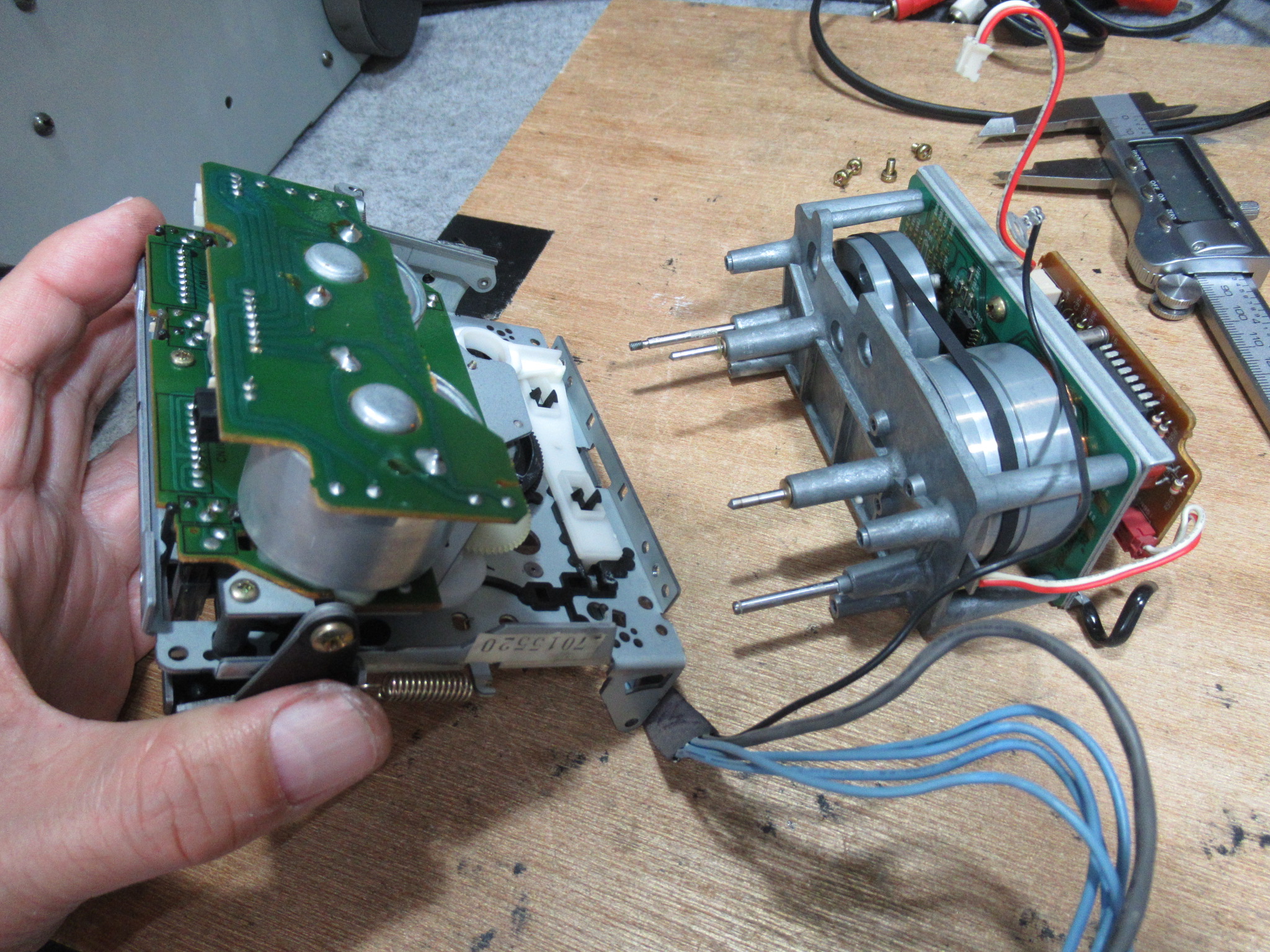

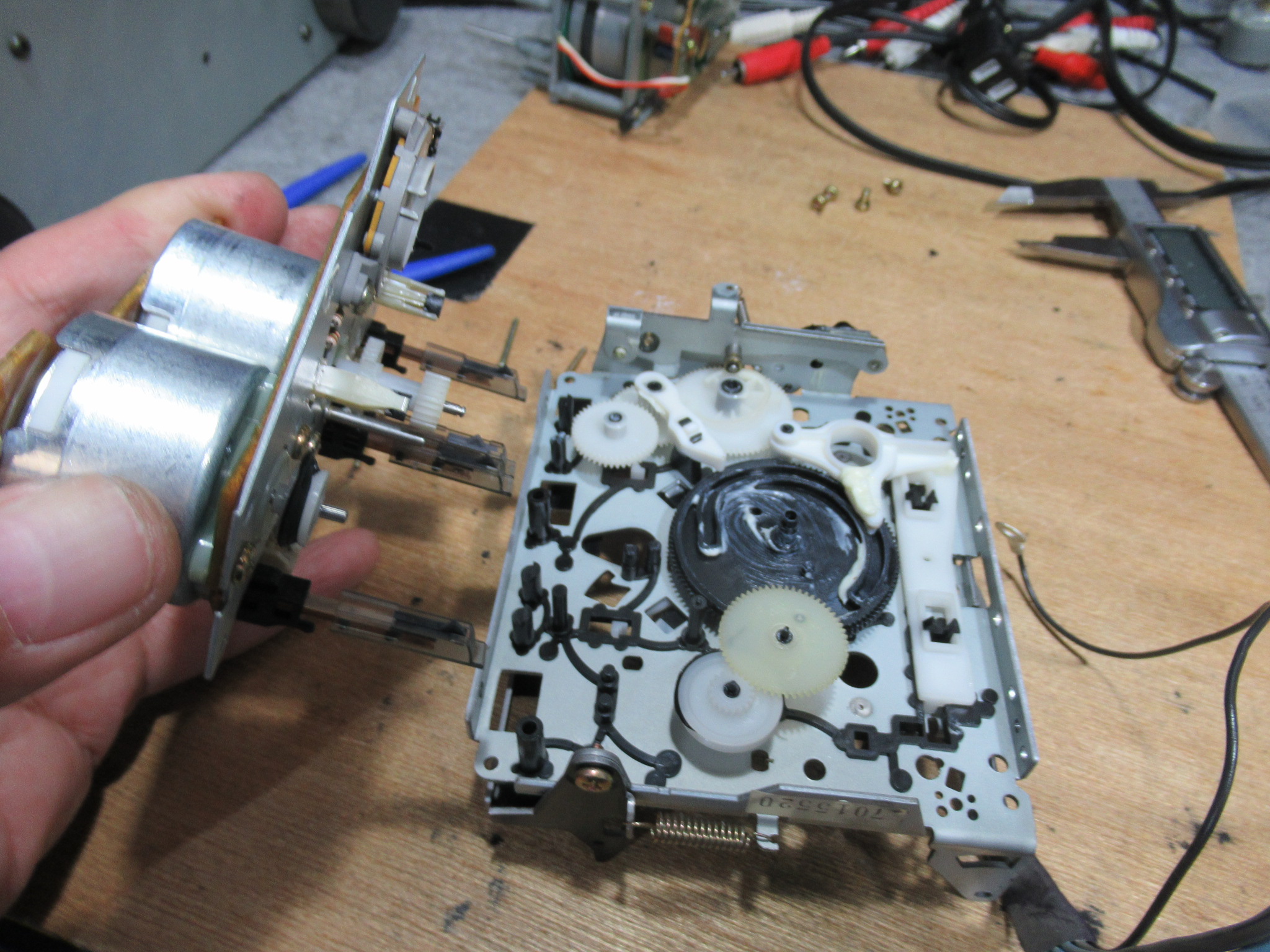

フロント部分のモーターユニットを取り外します。

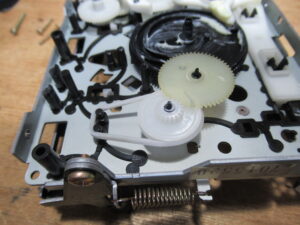

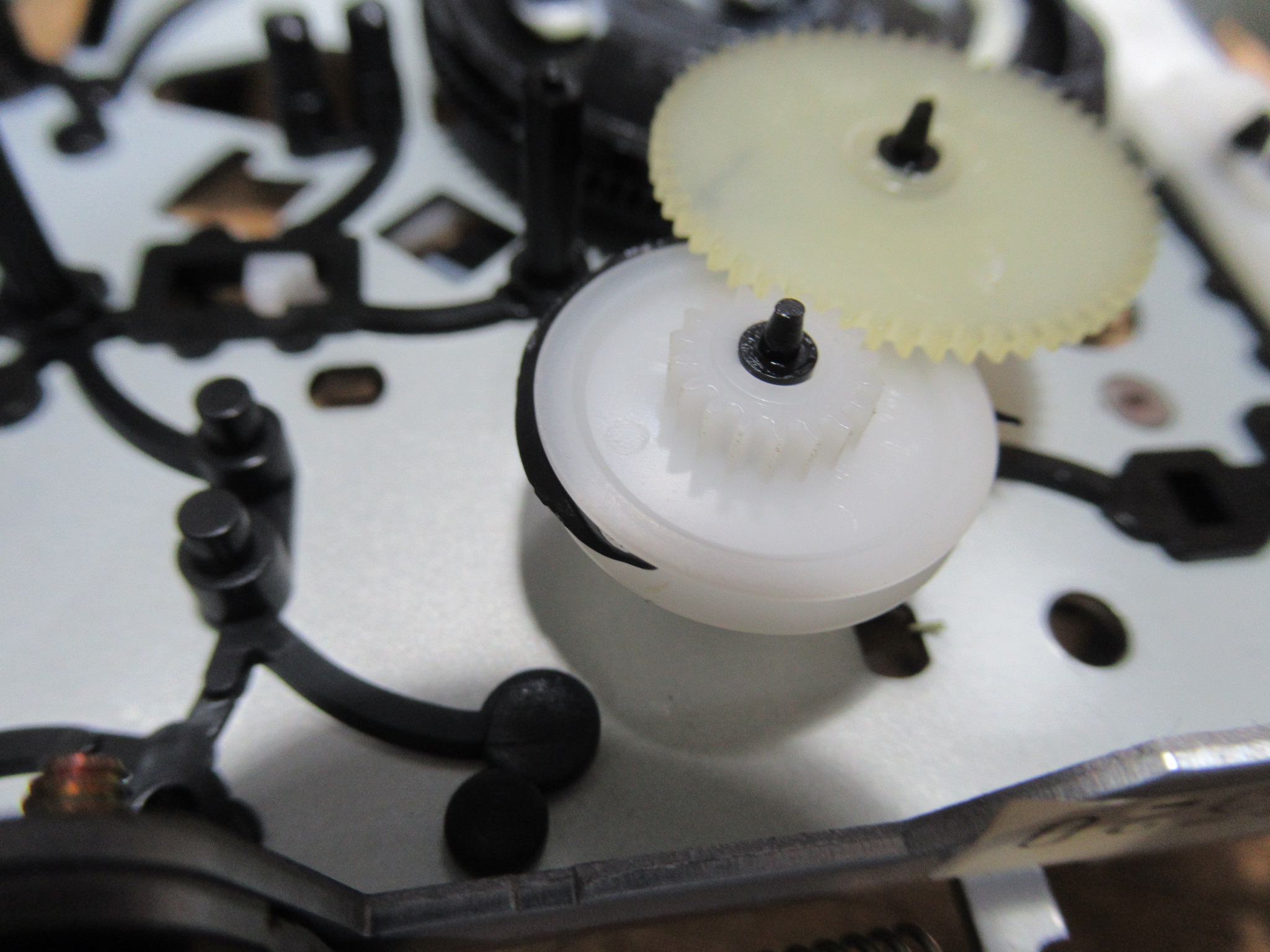

ベルトが溶けてプーリーに付着していますので、綺麗に清掃します。
新しいベルトを仮掛けします。

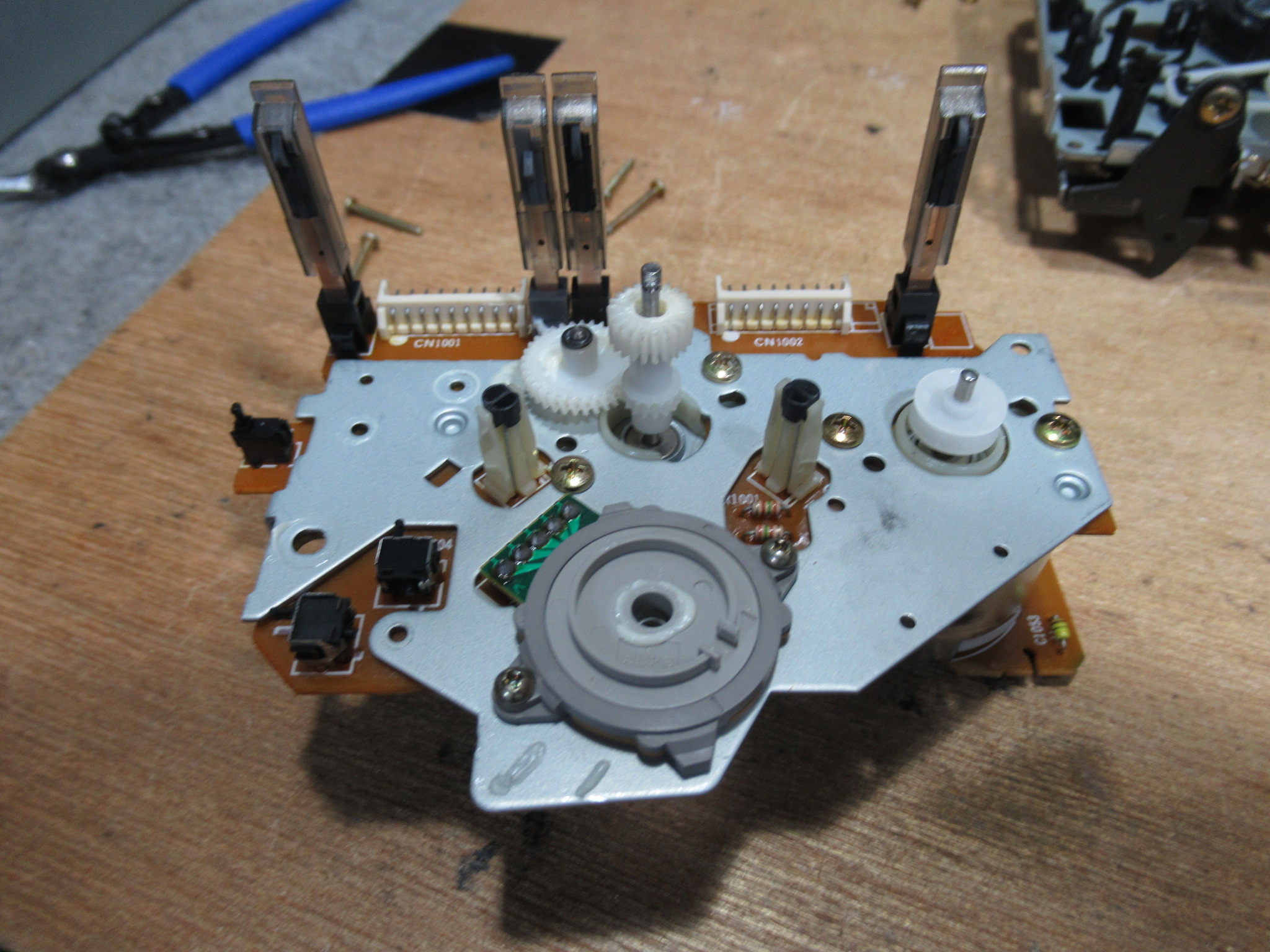

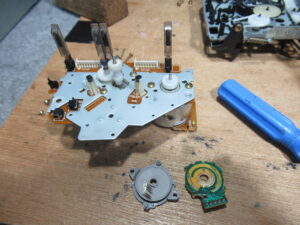

ロータリーエンコーダーを分解します。
処置後の写真撮影を失念しましたが、汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。

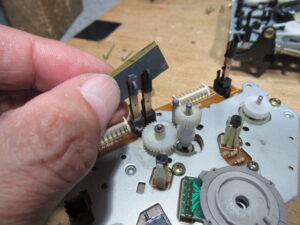

オートセレクタ用スイッチ接点を磨きます。
本体に戻して動作確認を行います。

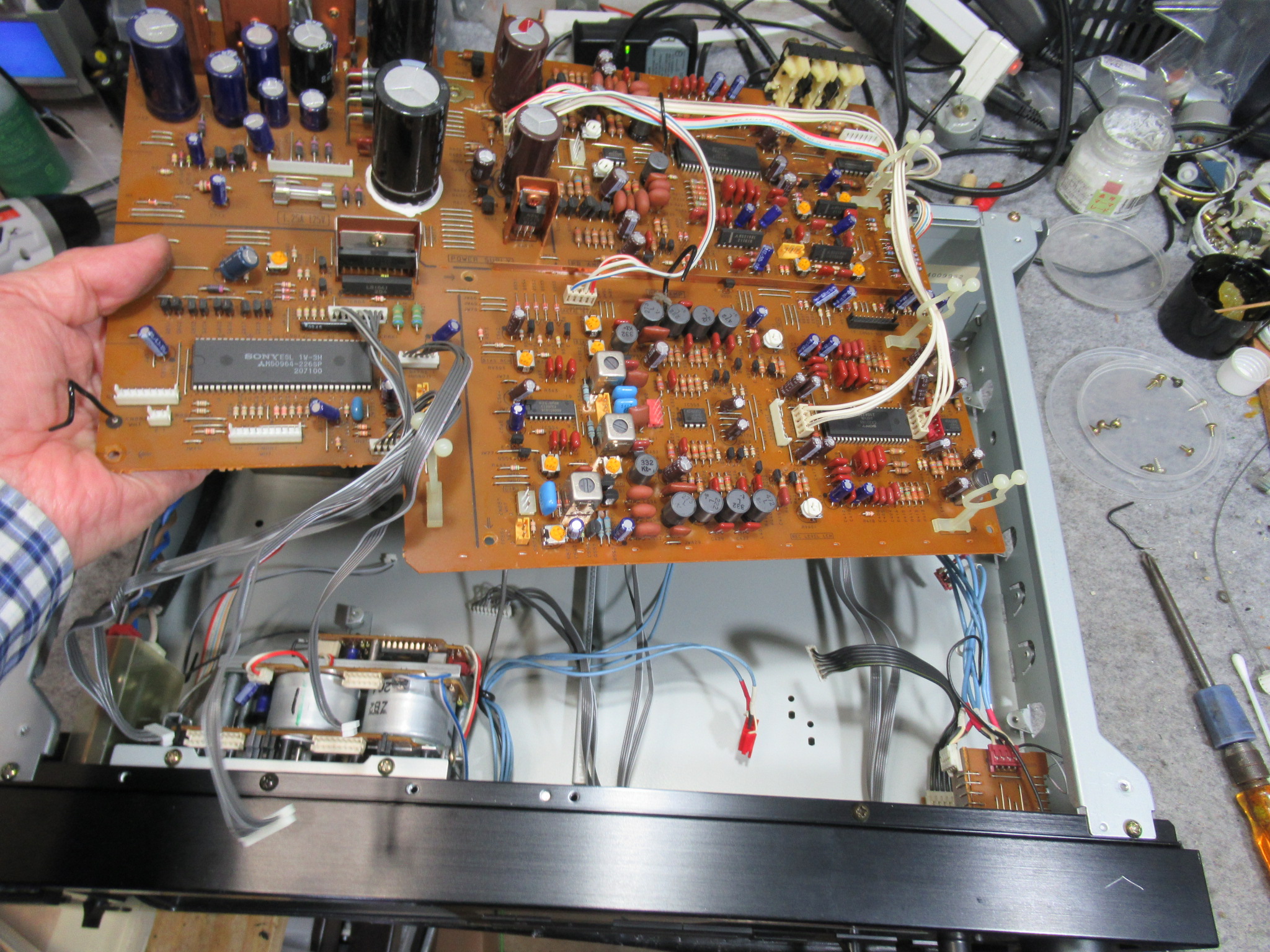

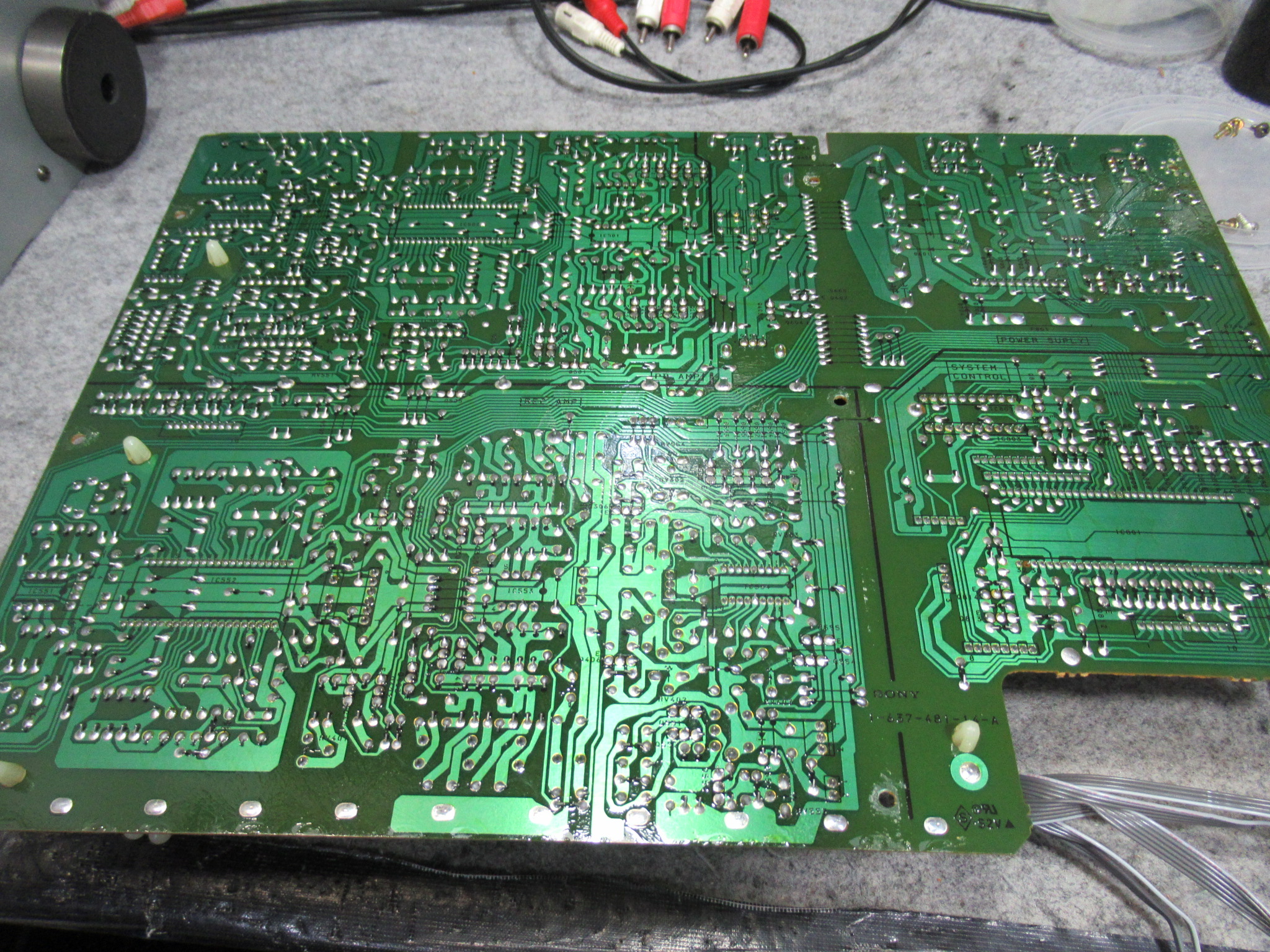

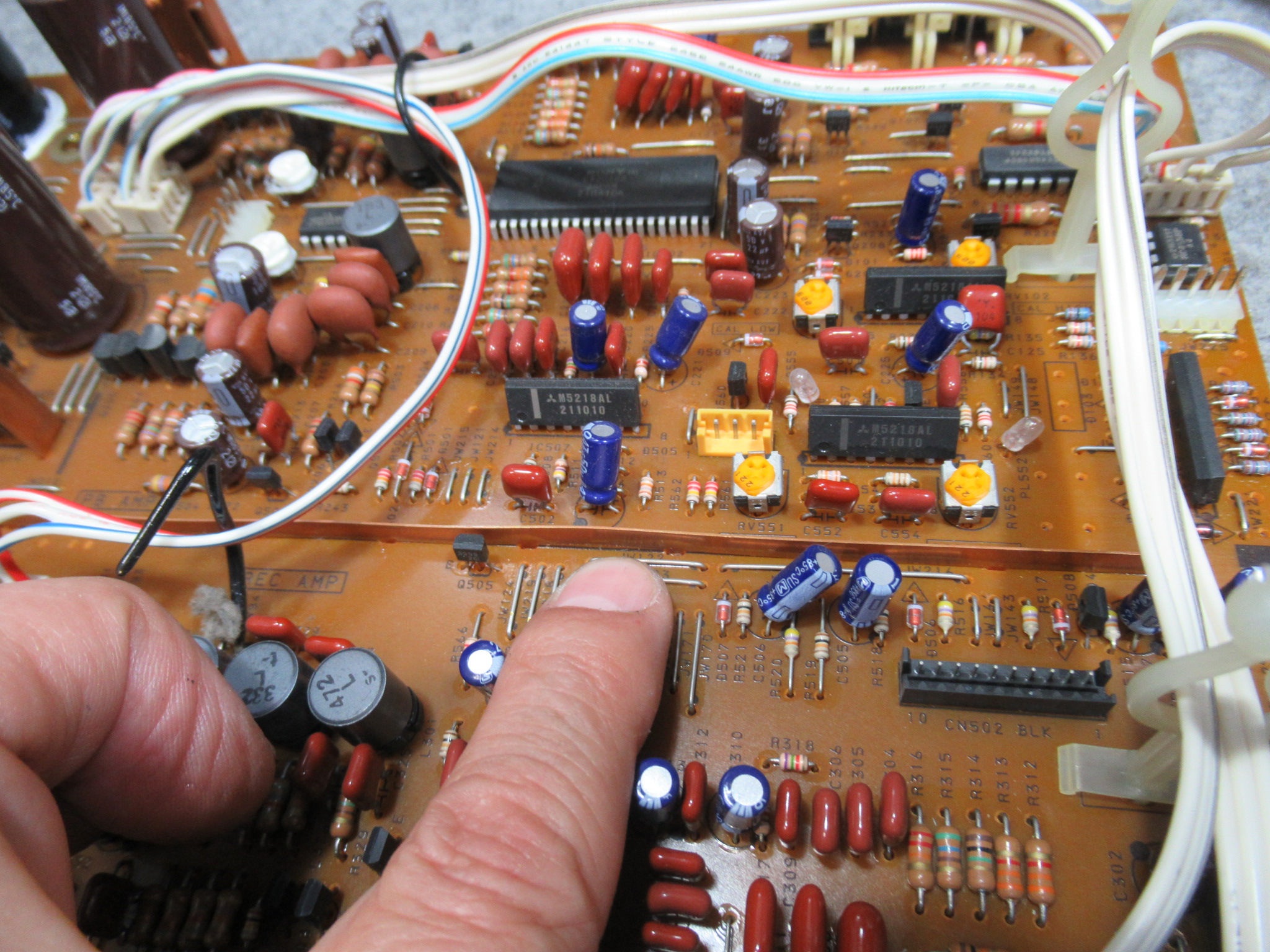

この機種と222ESLには、基板に必ず点検しなければならない箇所があります。指差ししているのは、銅板のアースラインです。

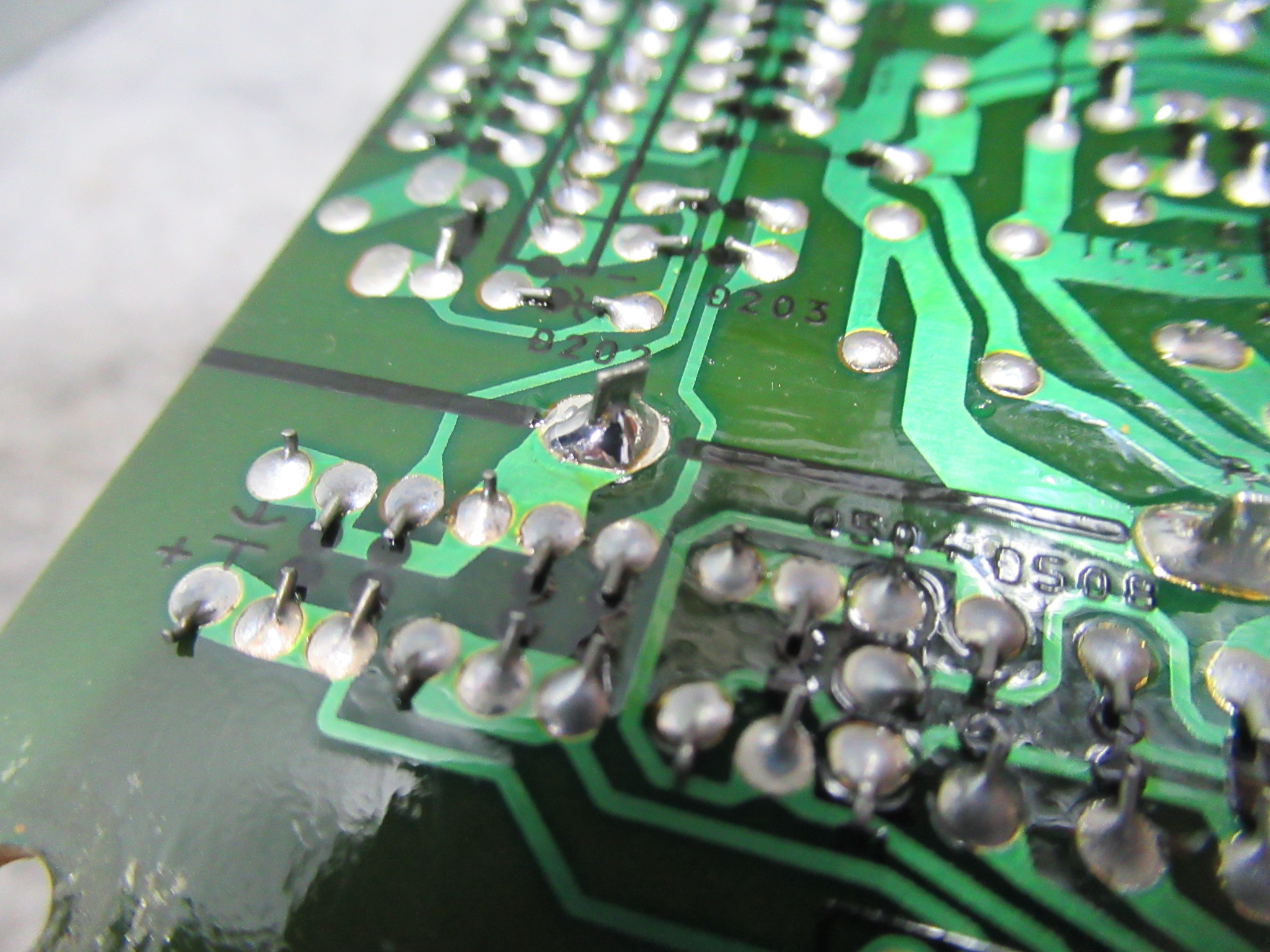

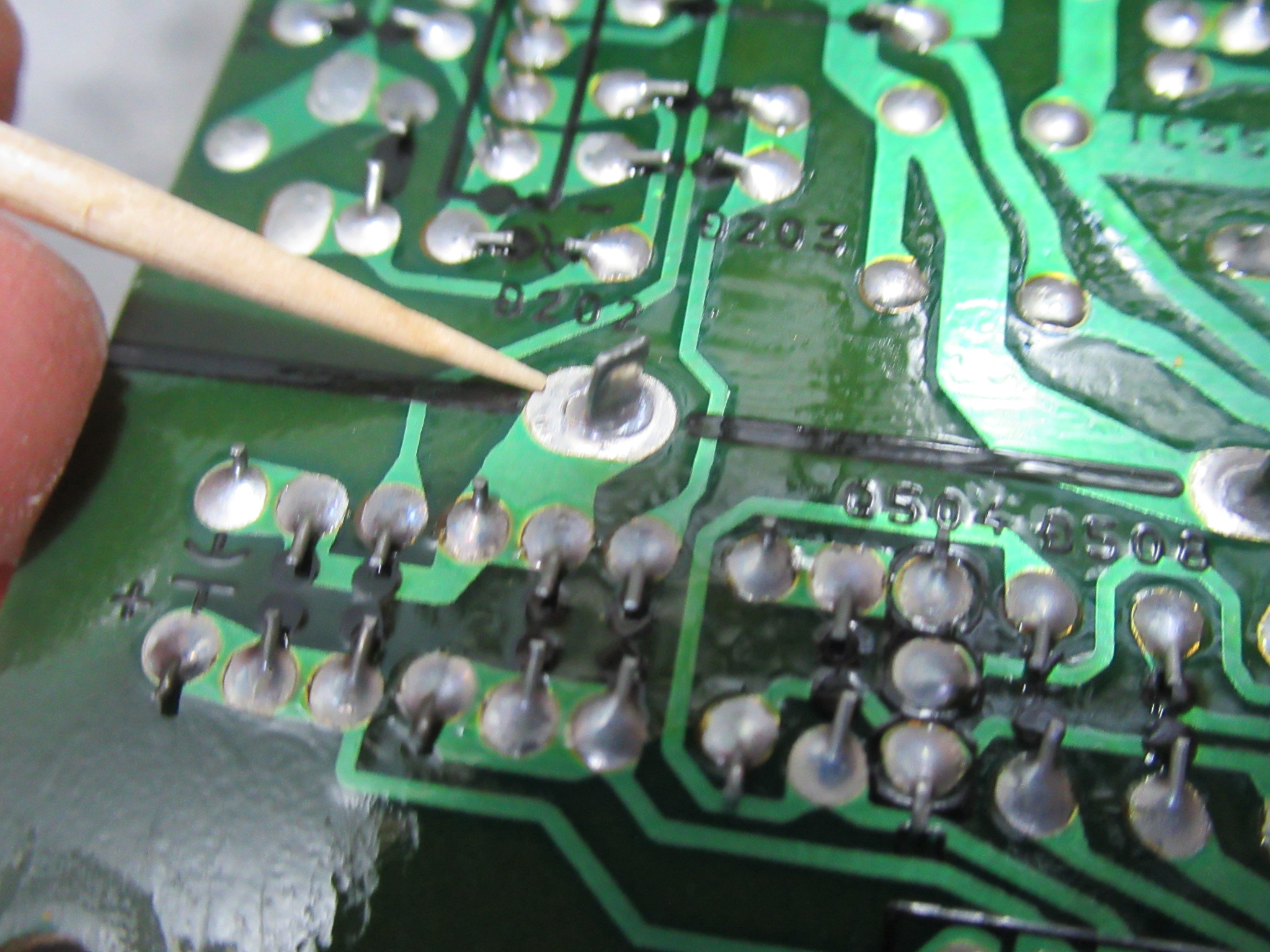

その銅板の半田部にクラックが入っていますので、再半田します。

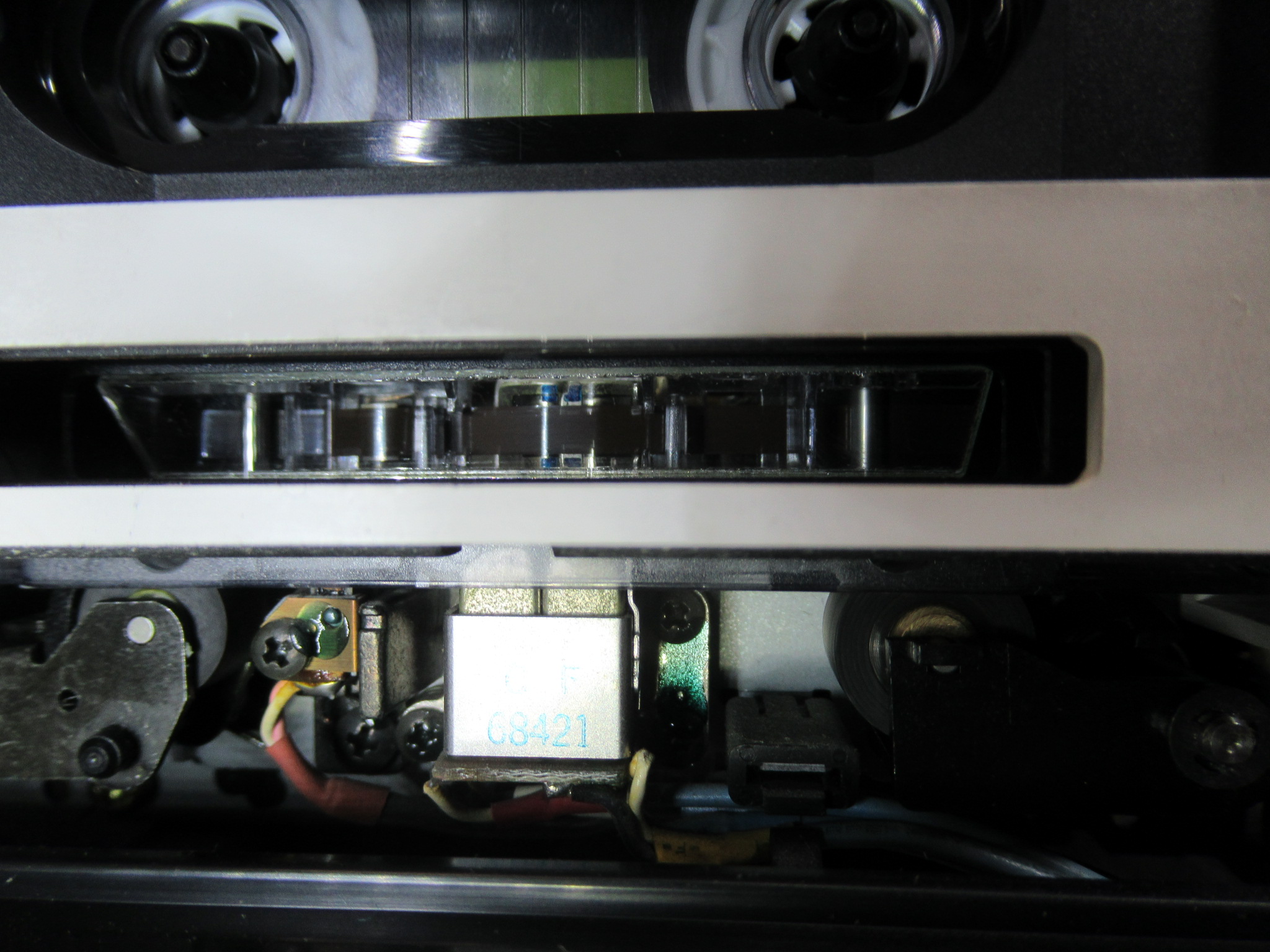

基板を元に戻して点検調整に移ります。ミラーカセットを用いてテープの走行状態を目視点検します。

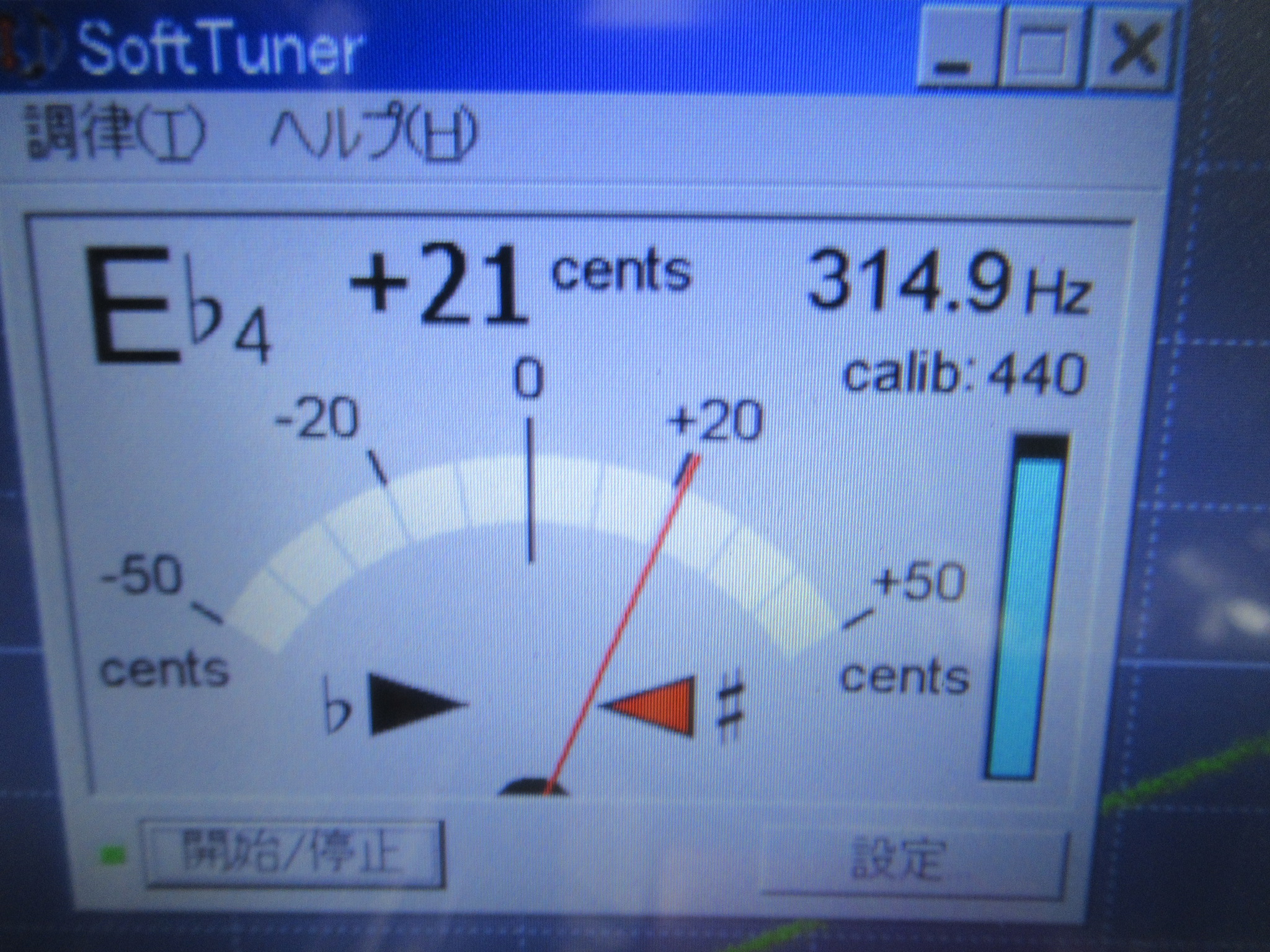

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

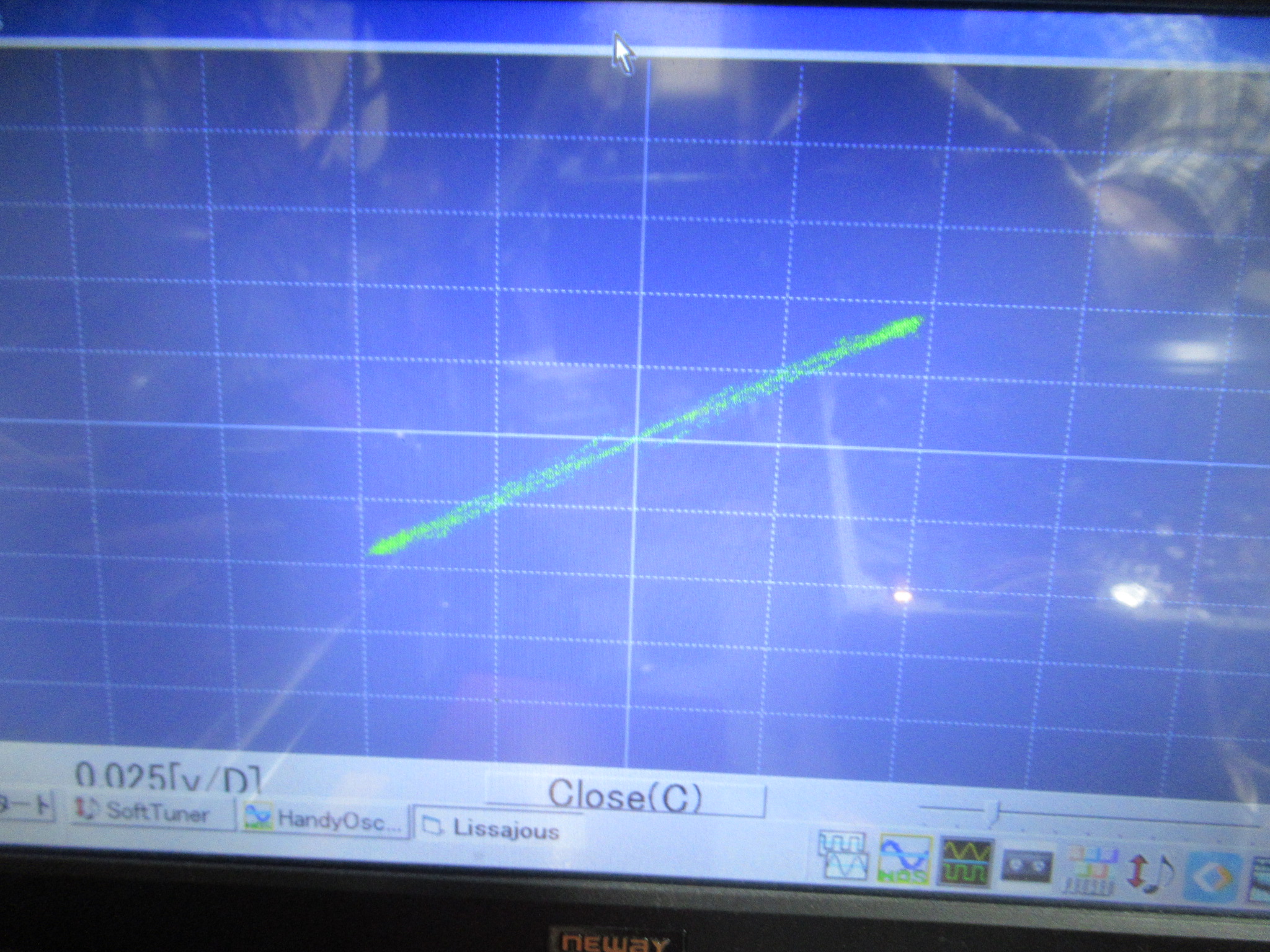

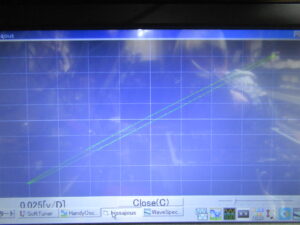

ヘッドアジマスの調整を行います。

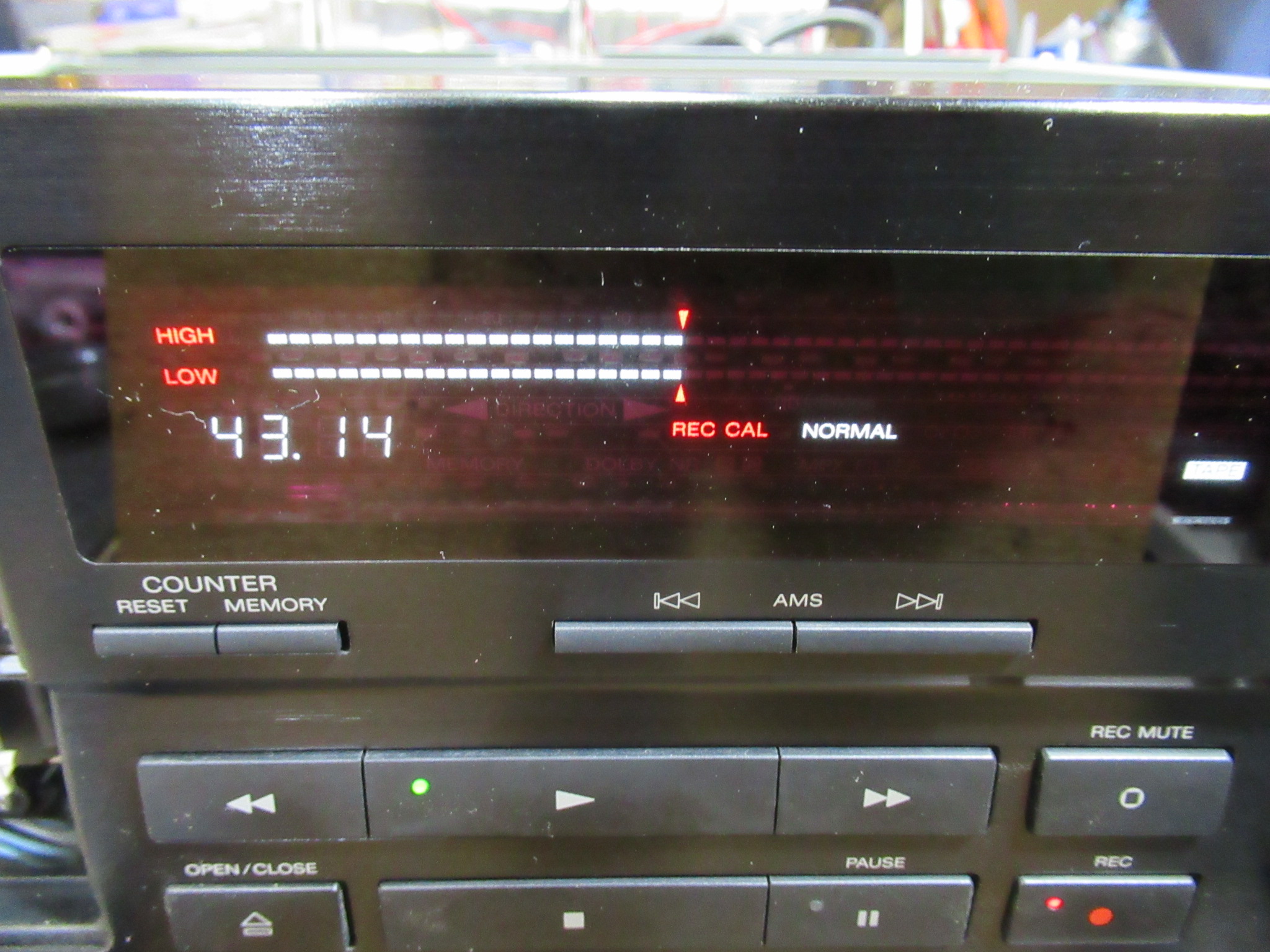

キャリブレーション後に録再バランス調整を行います。

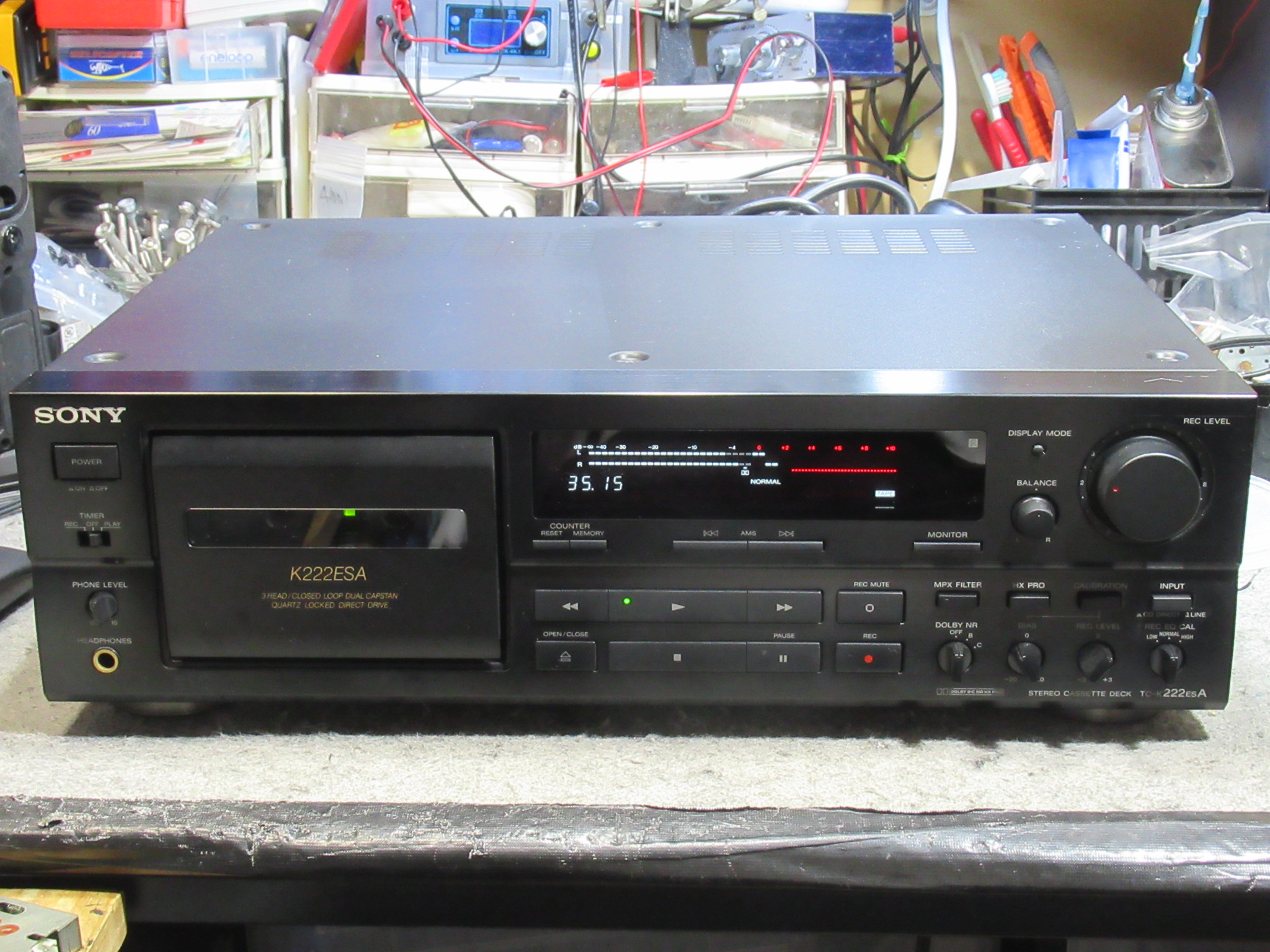

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
