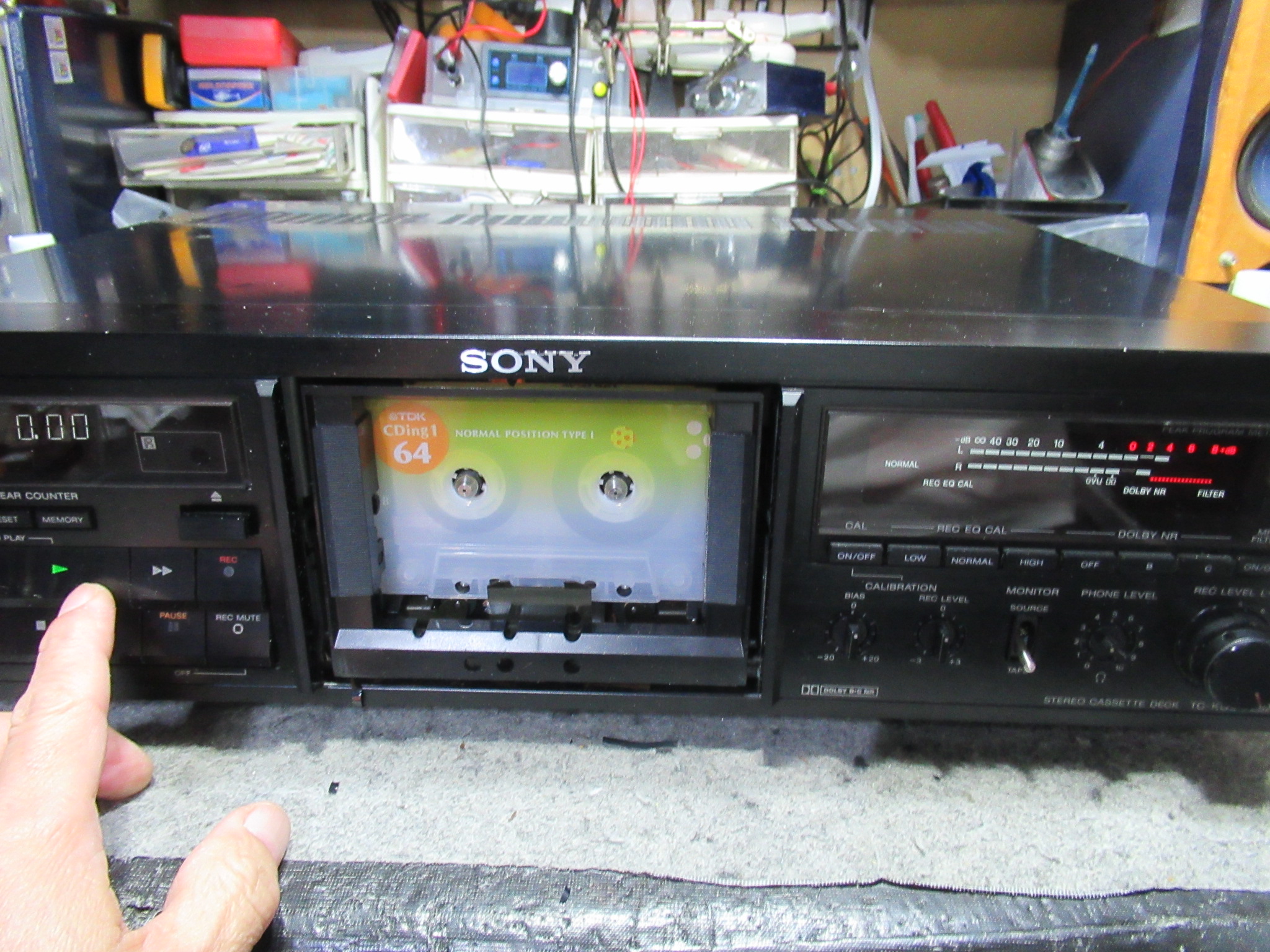

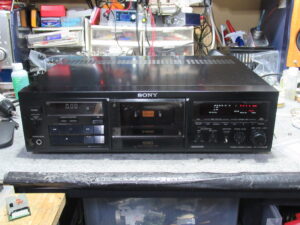

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESXです。
走行不良や音質不良のほか、

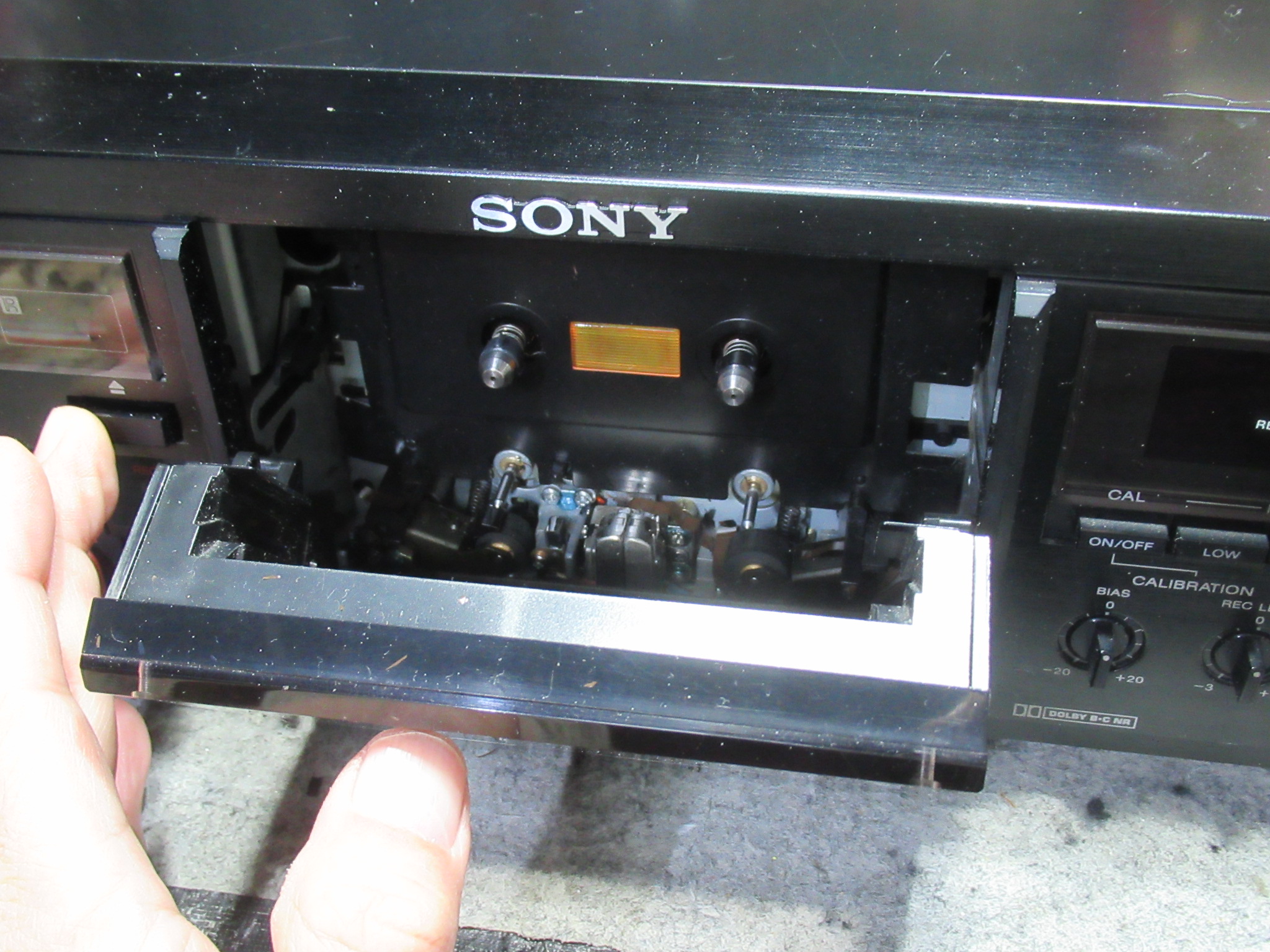

ホルダー開閉の不調を抱えています。バネが効いていません。
再生を開始しましたが、すぐに停止します。早送り巻き戻しも同様です。

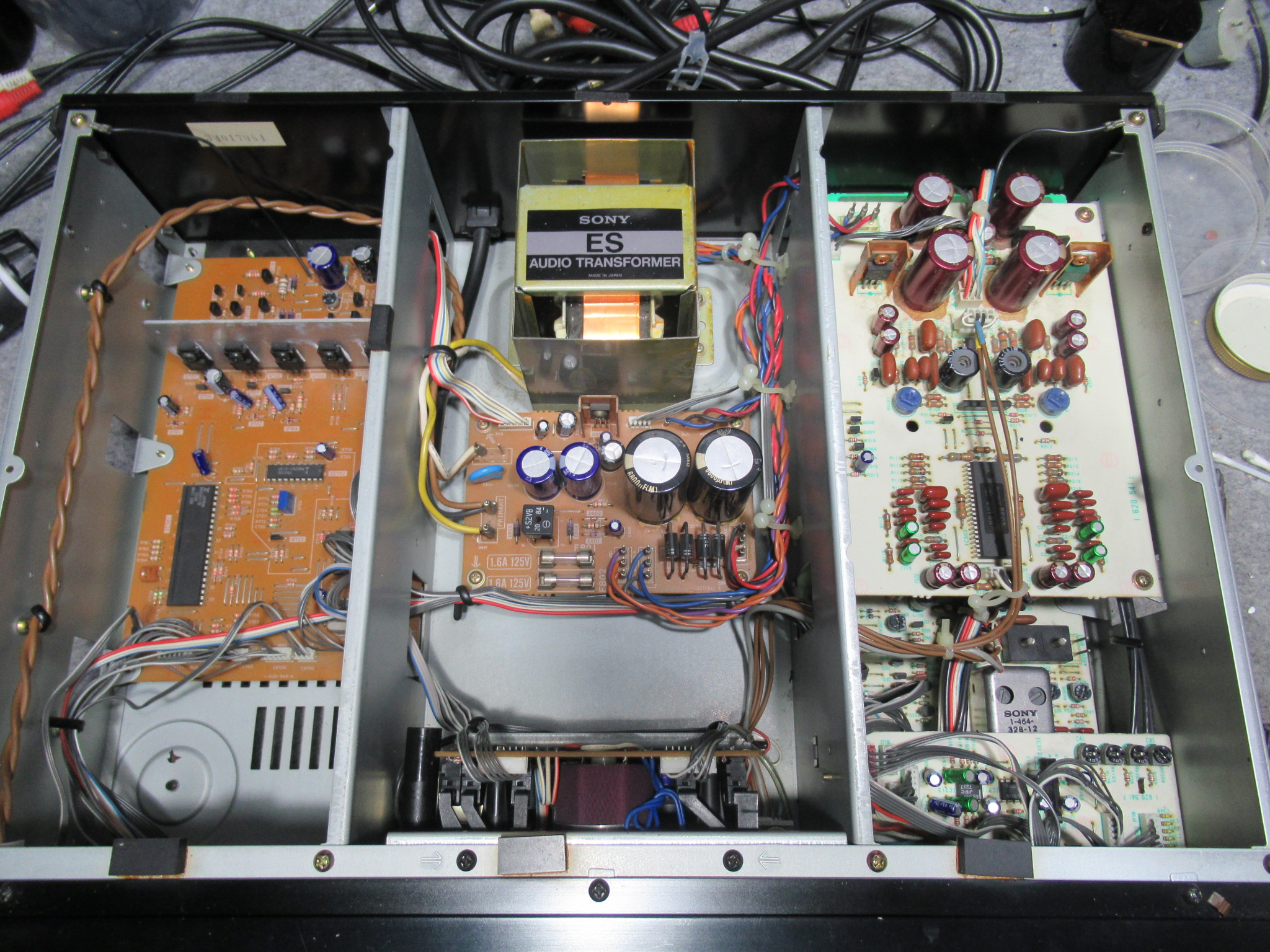

カバーを開けてメカを取り出します。

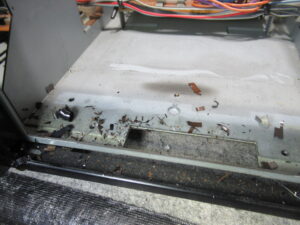

内部に細切れになったテープが散らばっていましたので、かなり走行トラブルが発生していたようです。

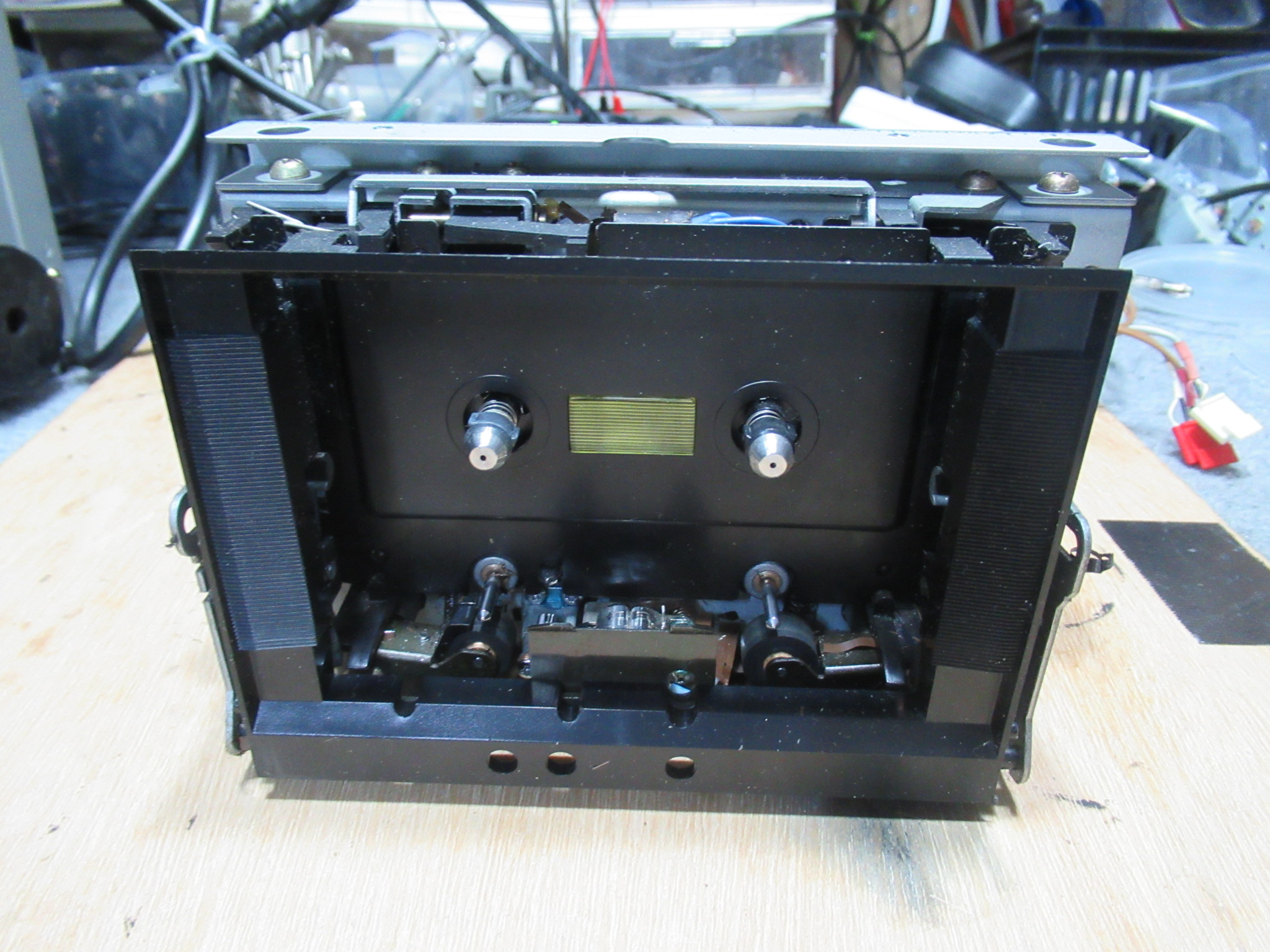

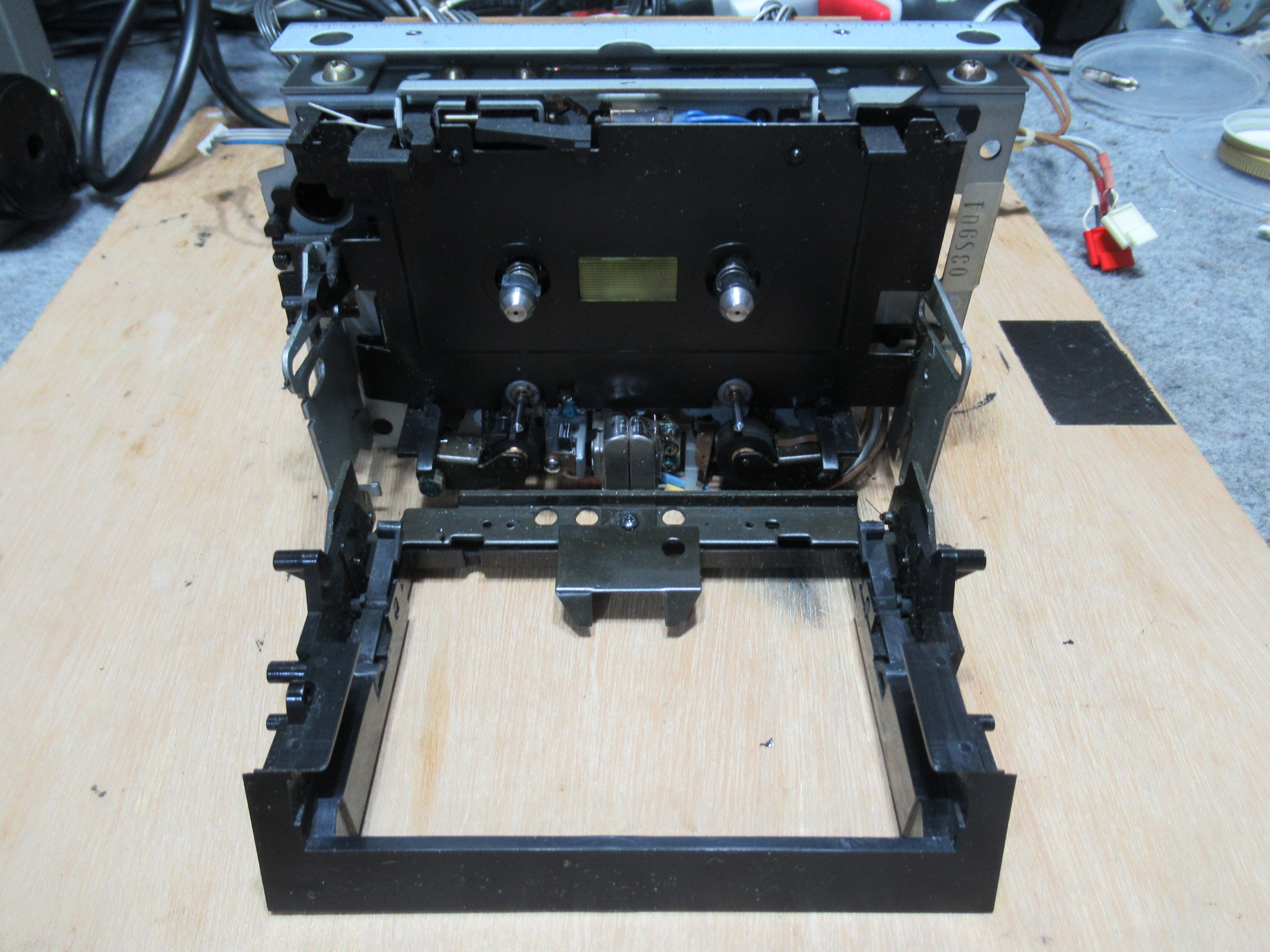

カセットホルダーを取り外します。

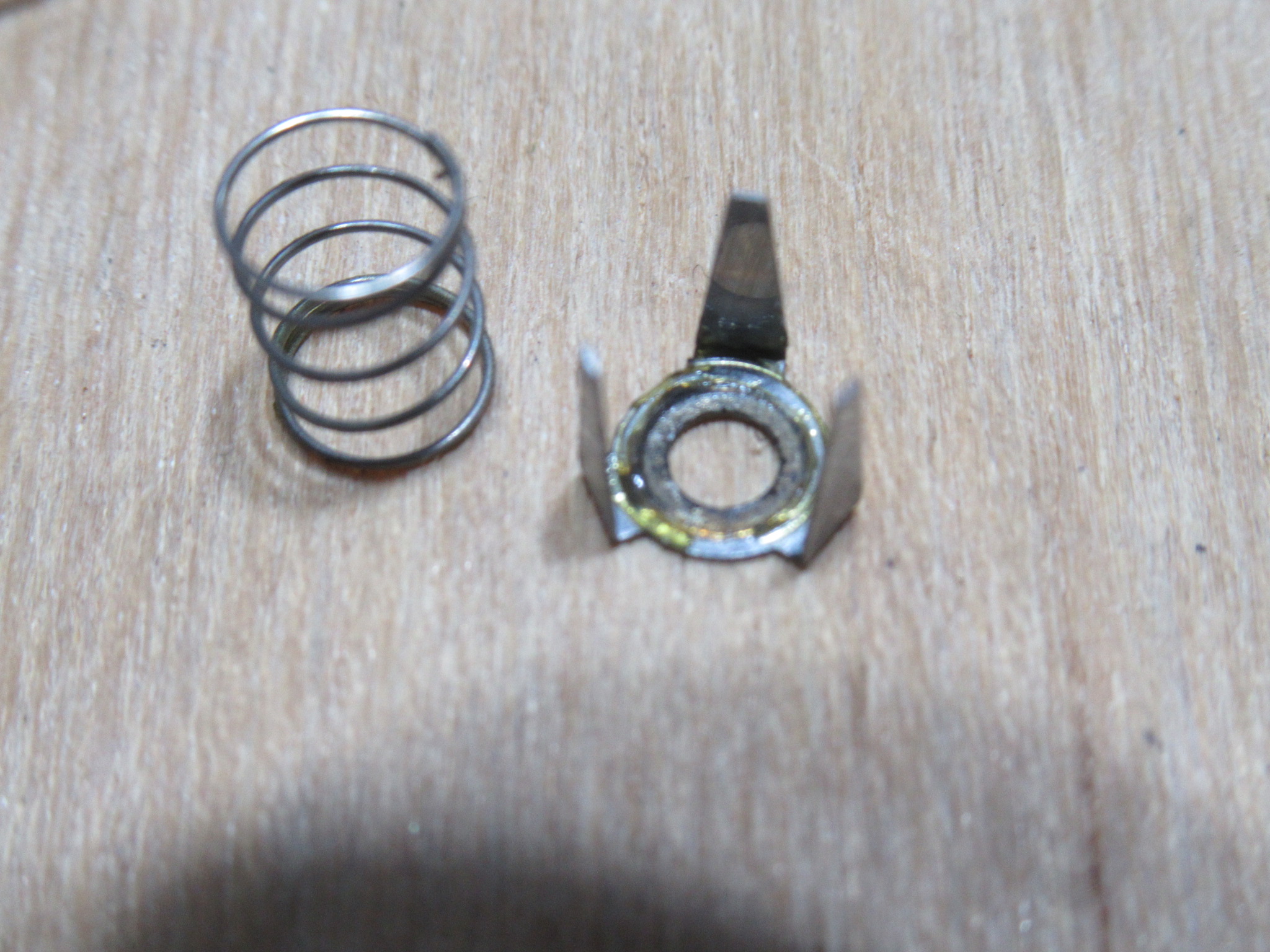

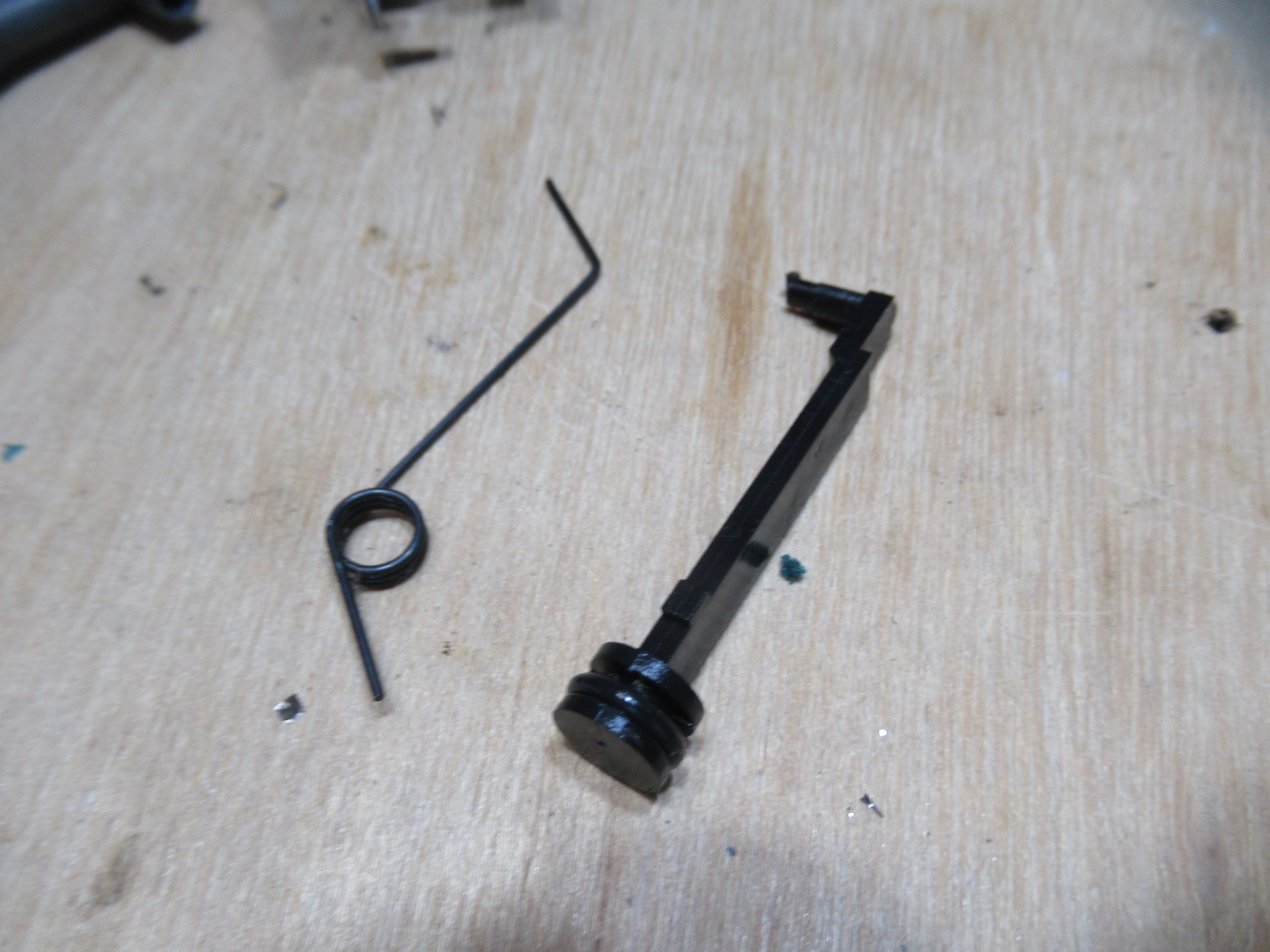

スプリングとダンパーが紛失していましたので、手持ちのパーツを用意します。

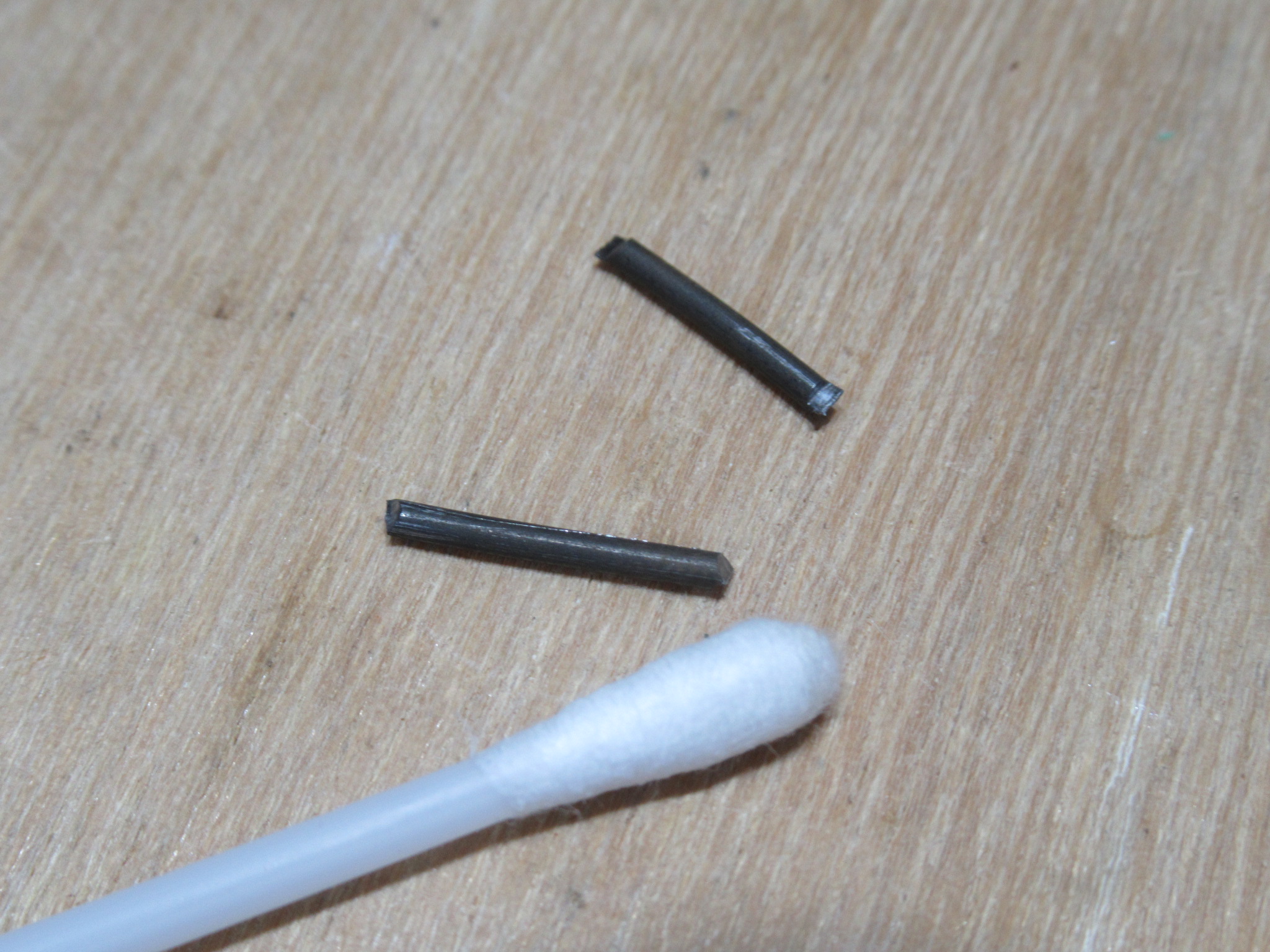

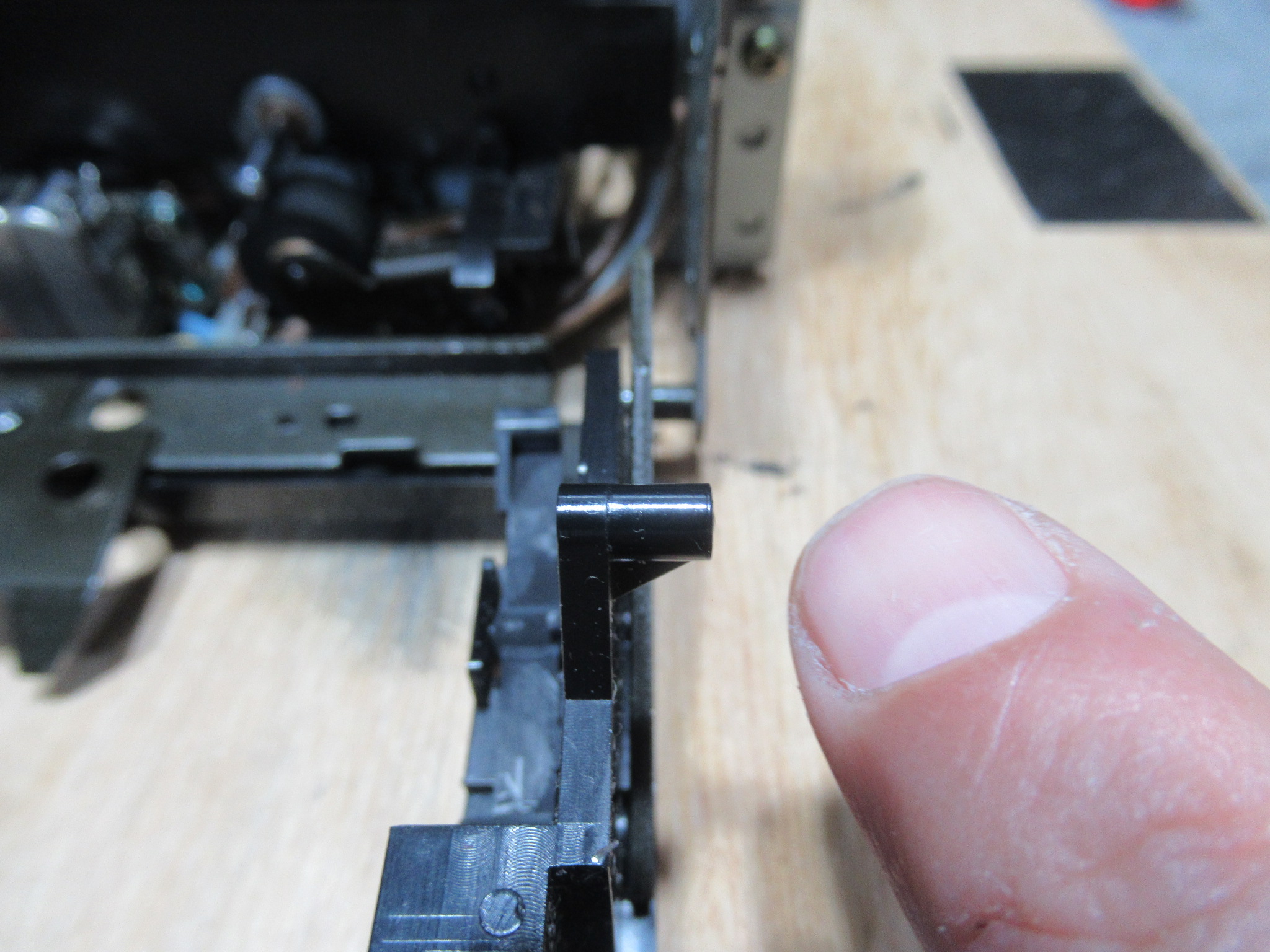

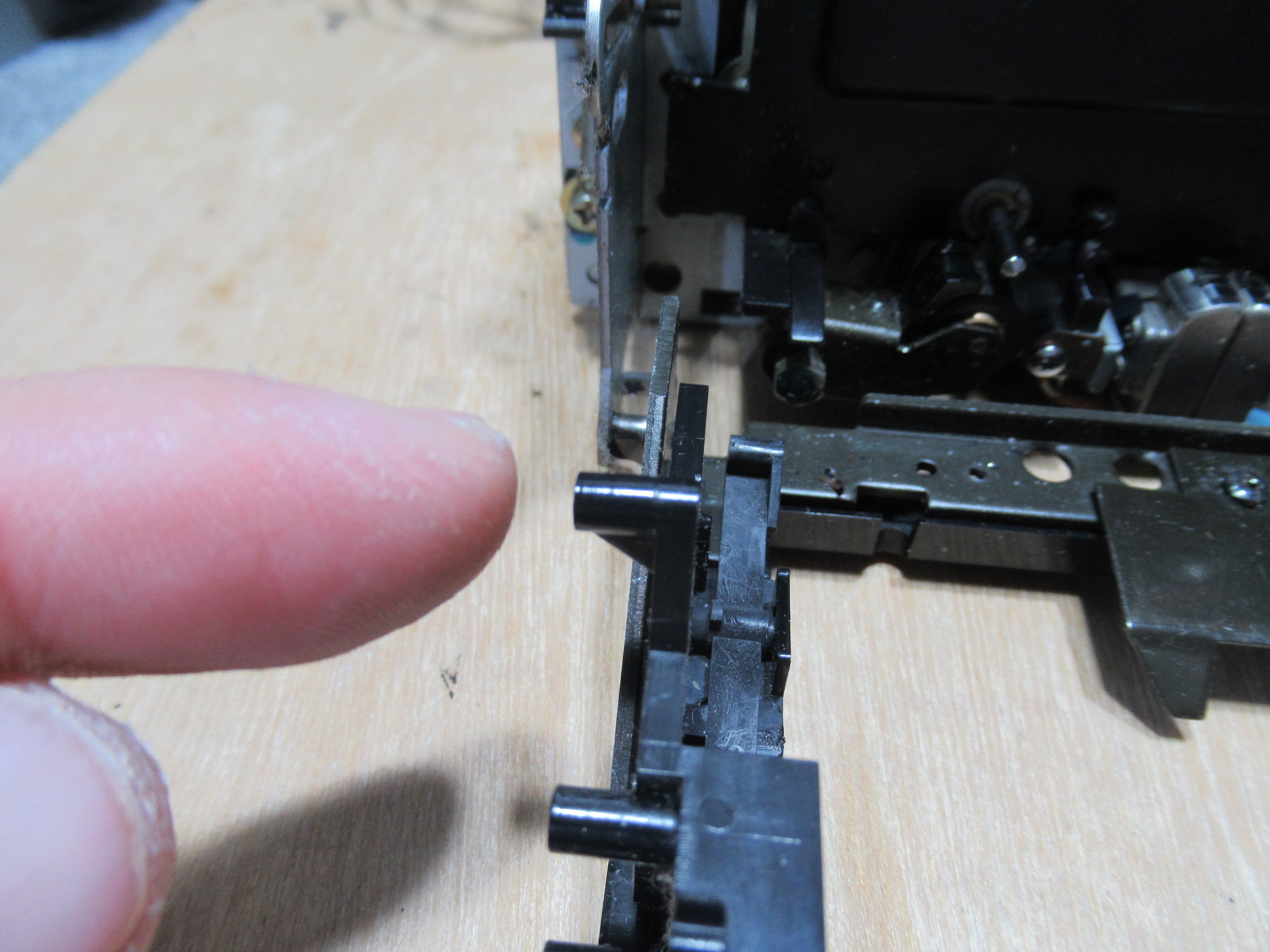

ホルダーのガイドピンが両側とも破損しています。左側はバネを支える箇所ですので破損しやすいのですが、右側が破損しているのは初めて見ました。
太めの鋼線を用意します。

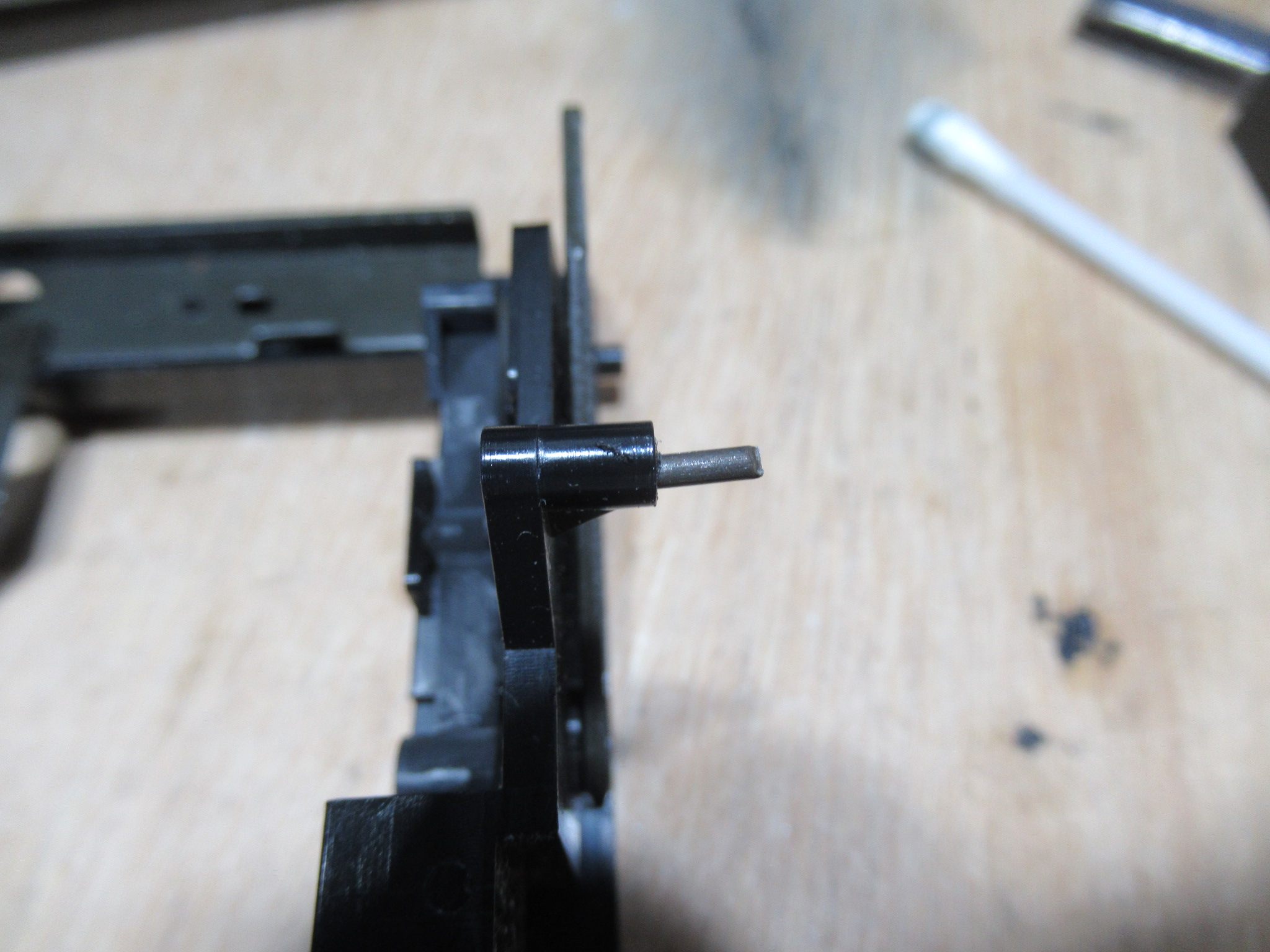

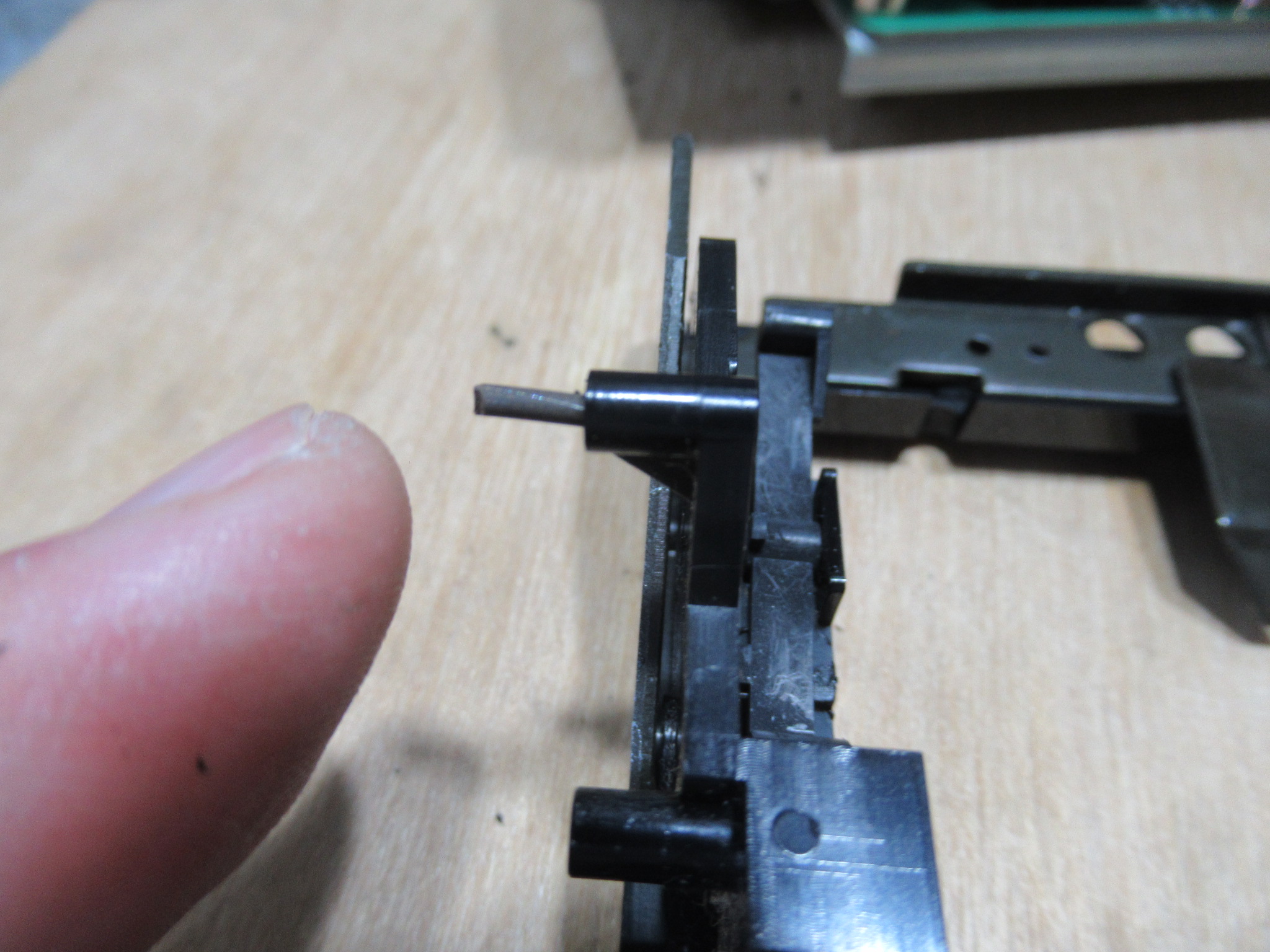

穿孔して差し込みます。
化粧パネルを取り外します。

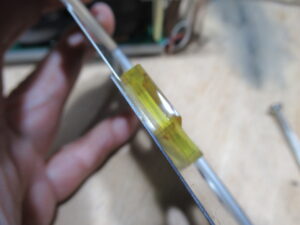

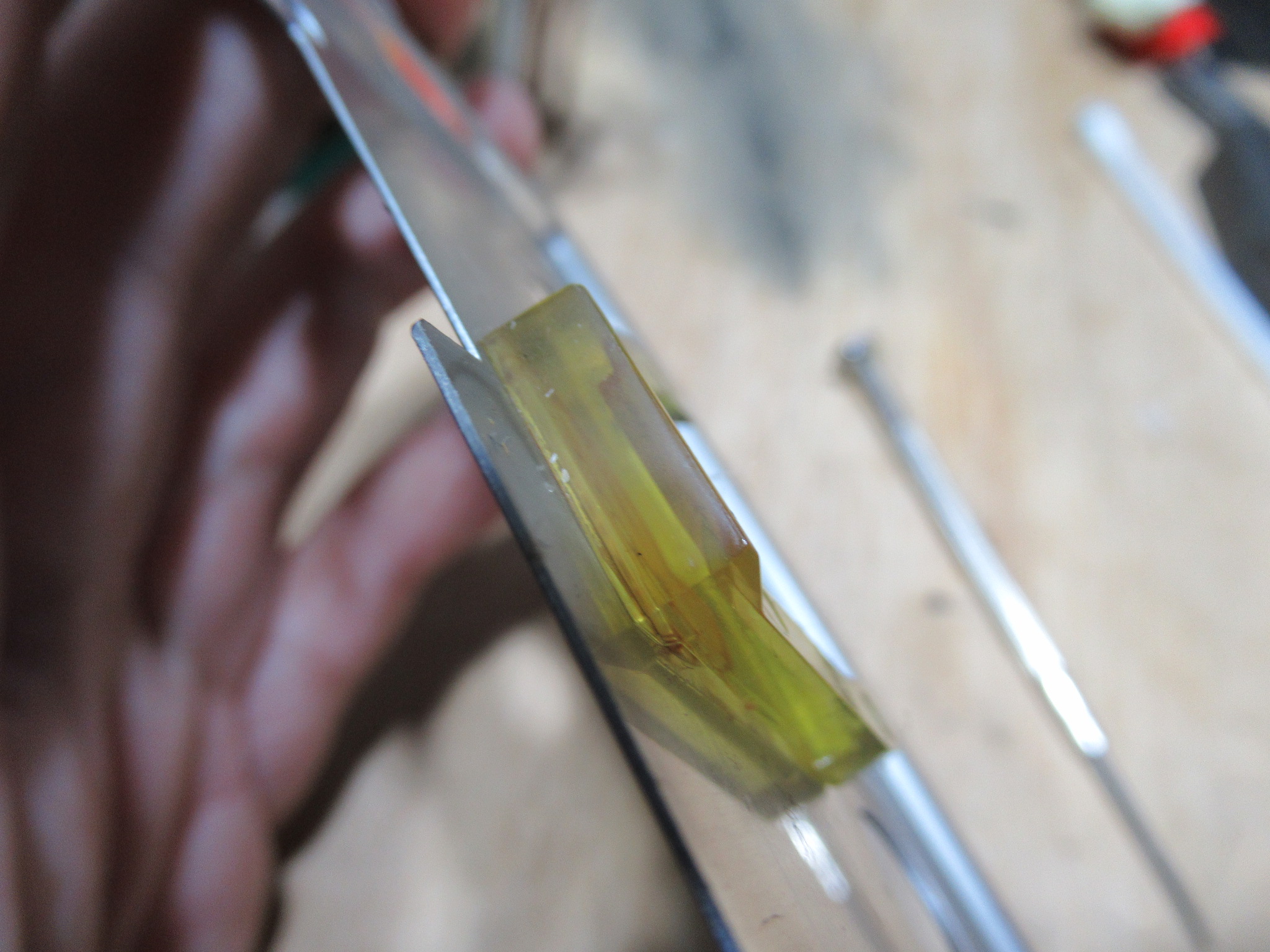

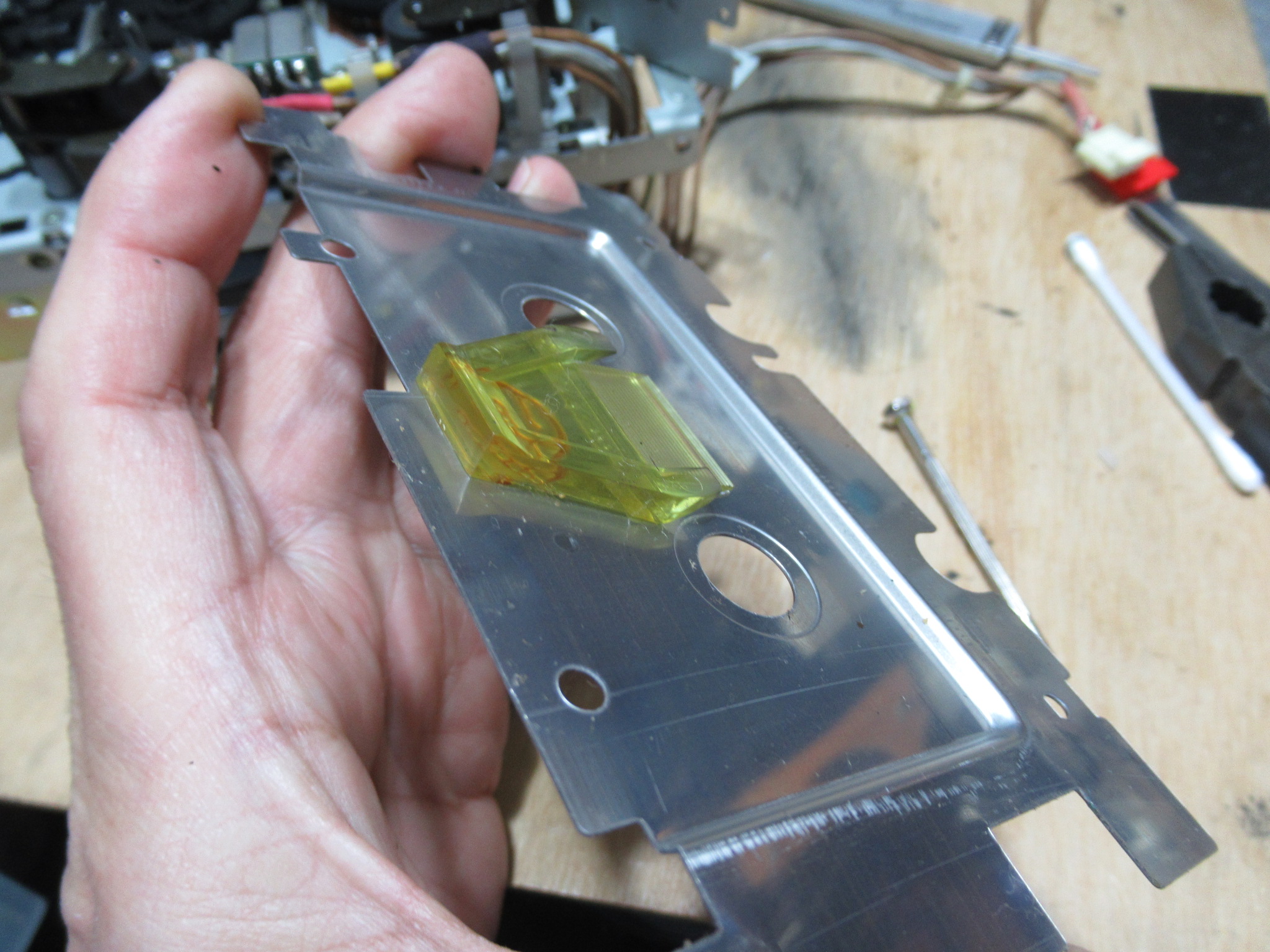

黄色のプリズムは、ランプの光を回転センサーに導くためのものですので、表面のチリを清掃します。
左右リールを取り外します。

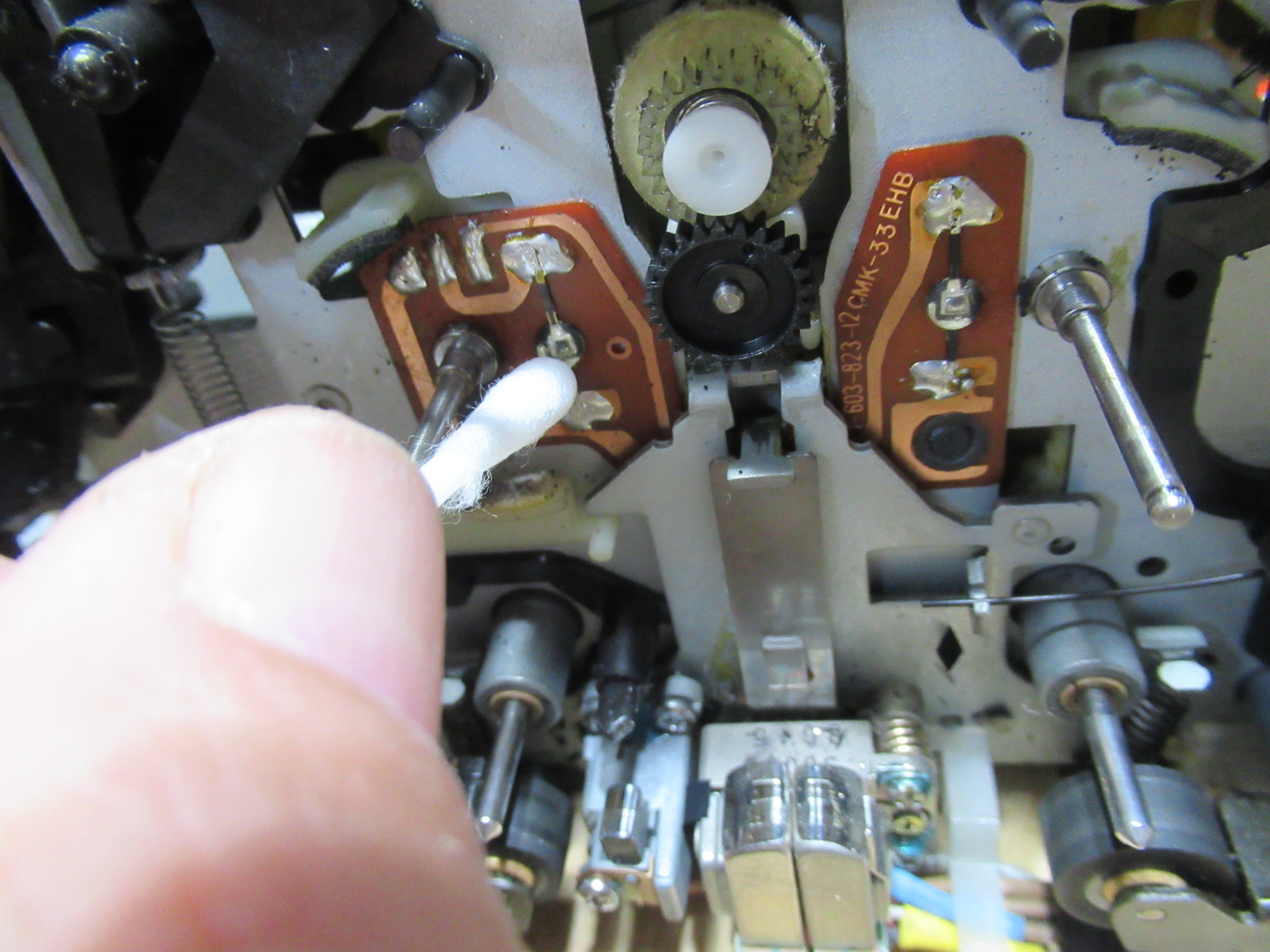

回転センサー表面を清掃します。

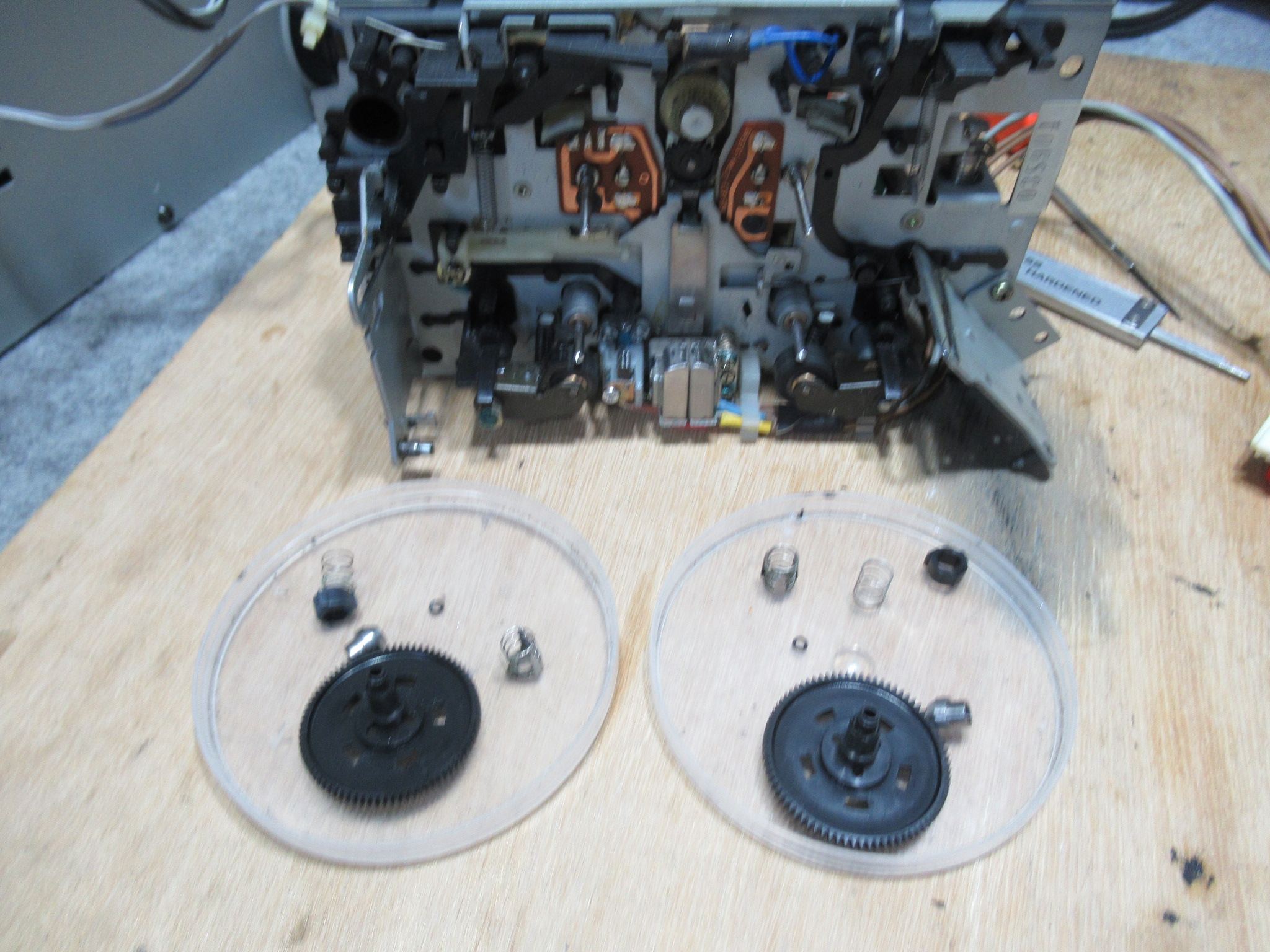

リール内蔵のパーツに塗布されたグリスが固まっています。除去清掃し、再グリスします。

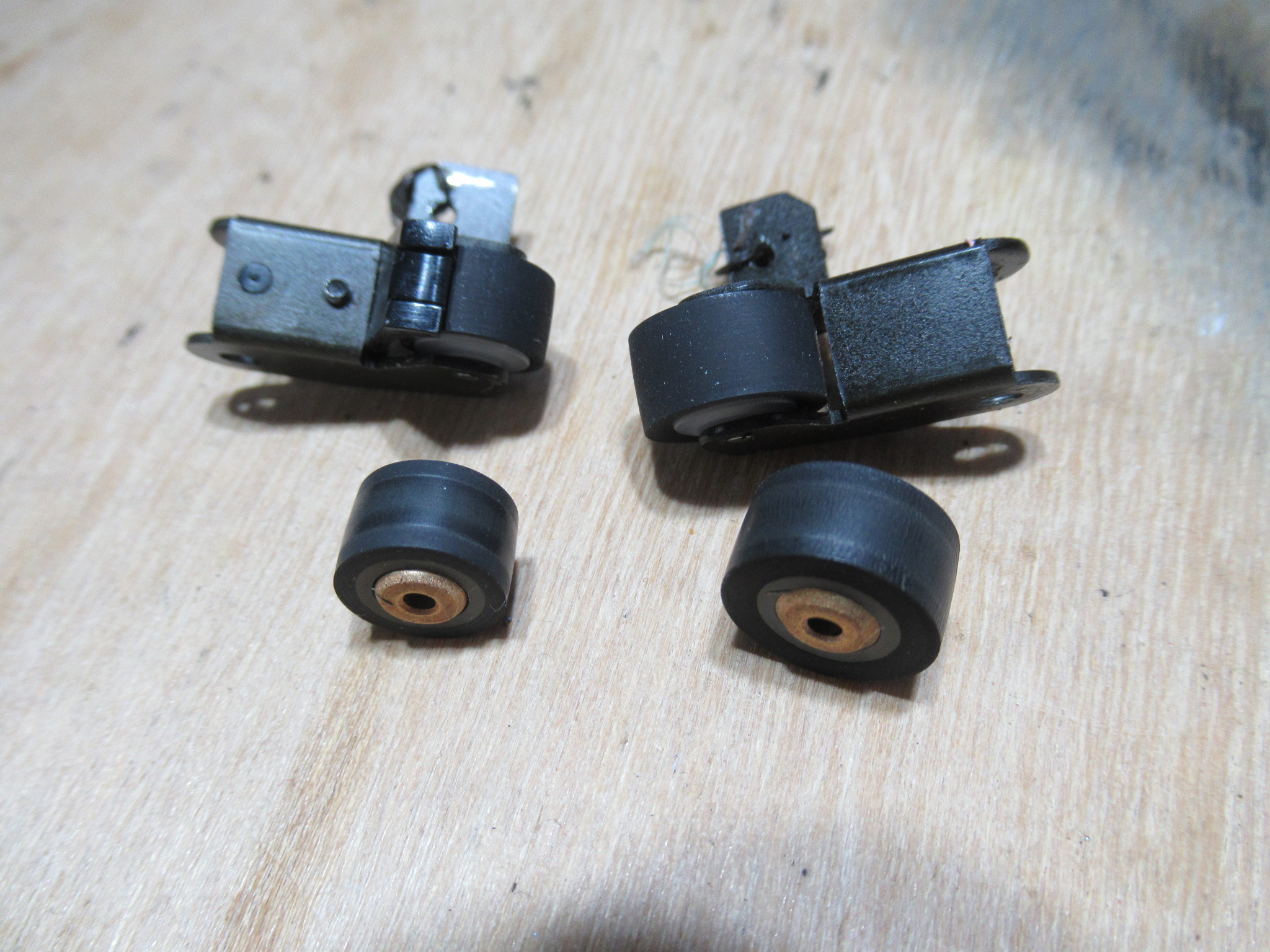

ピンチローラーを交換します。

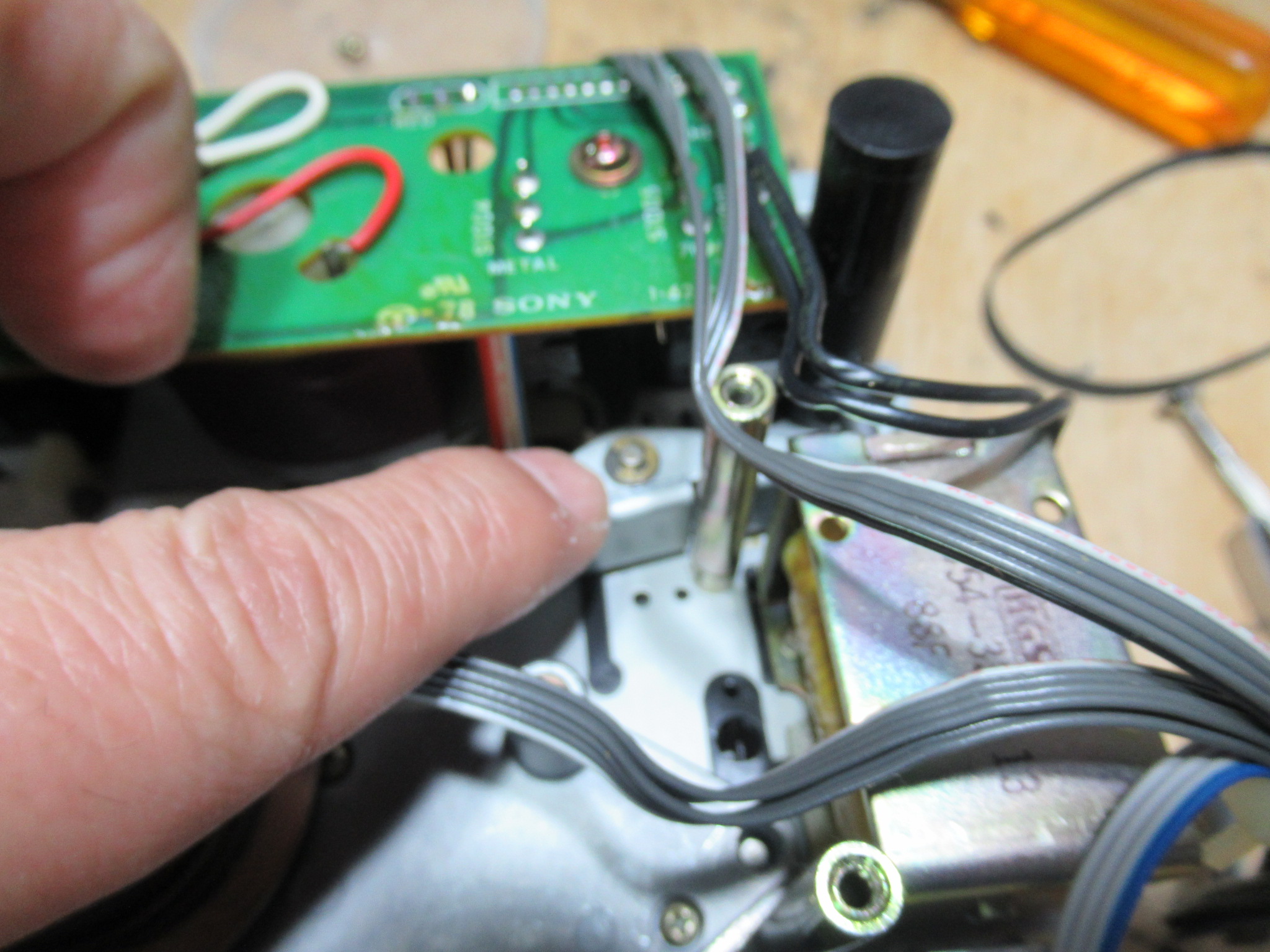

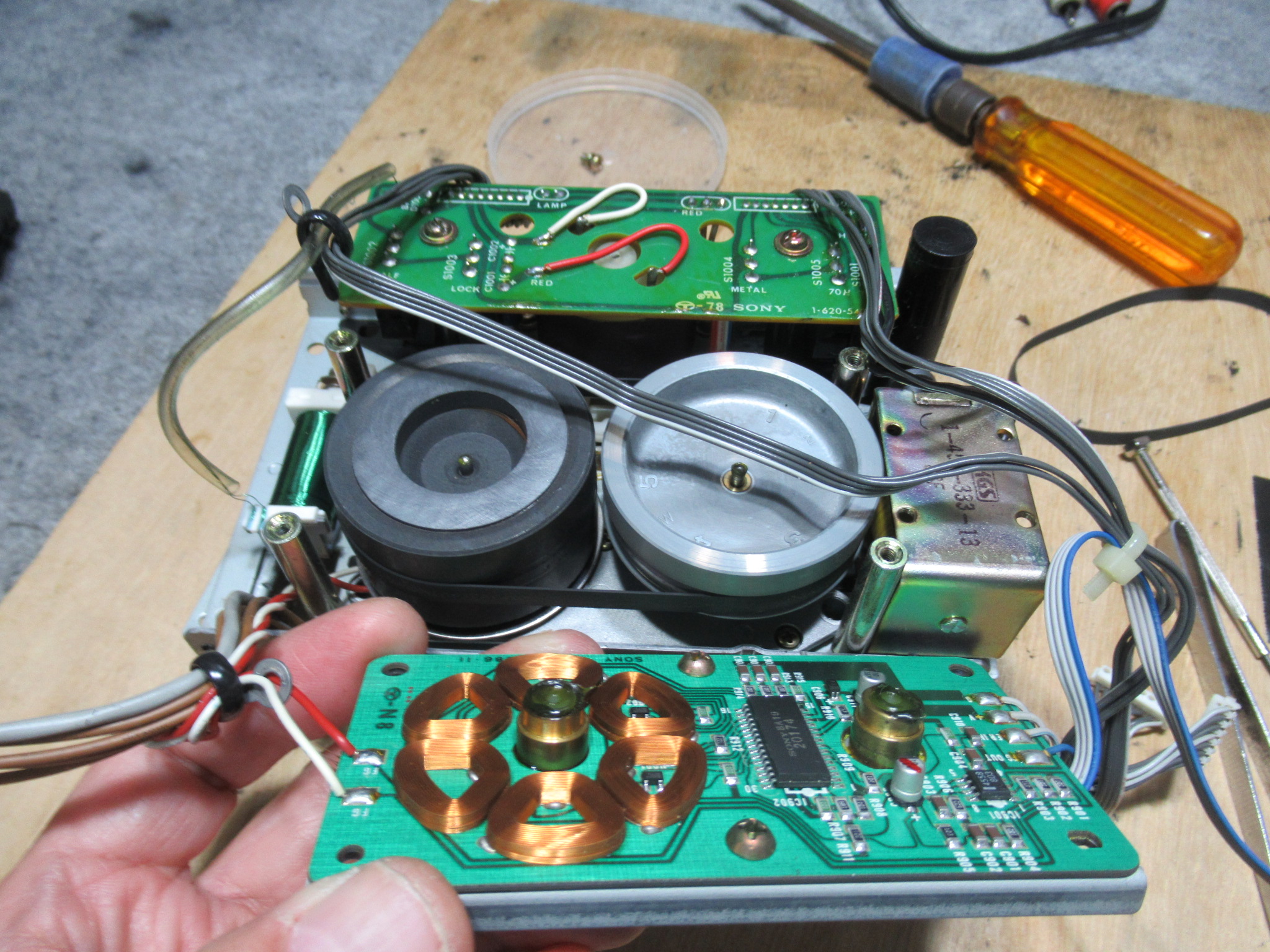

モーター基板を取り外し、ヘッドを持ち上げるレバーの支点部に注油します。

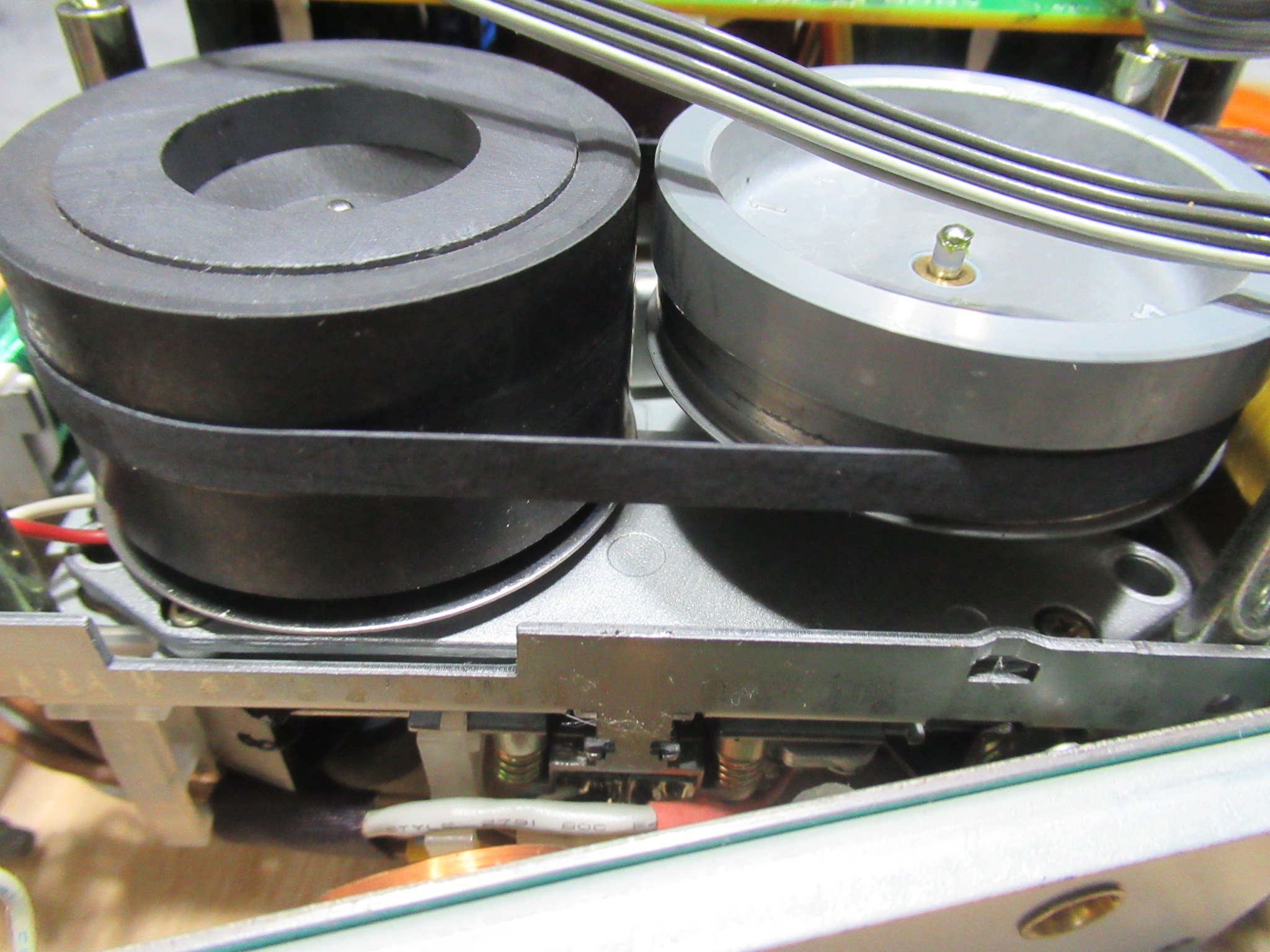

新しいベルトに交換します。

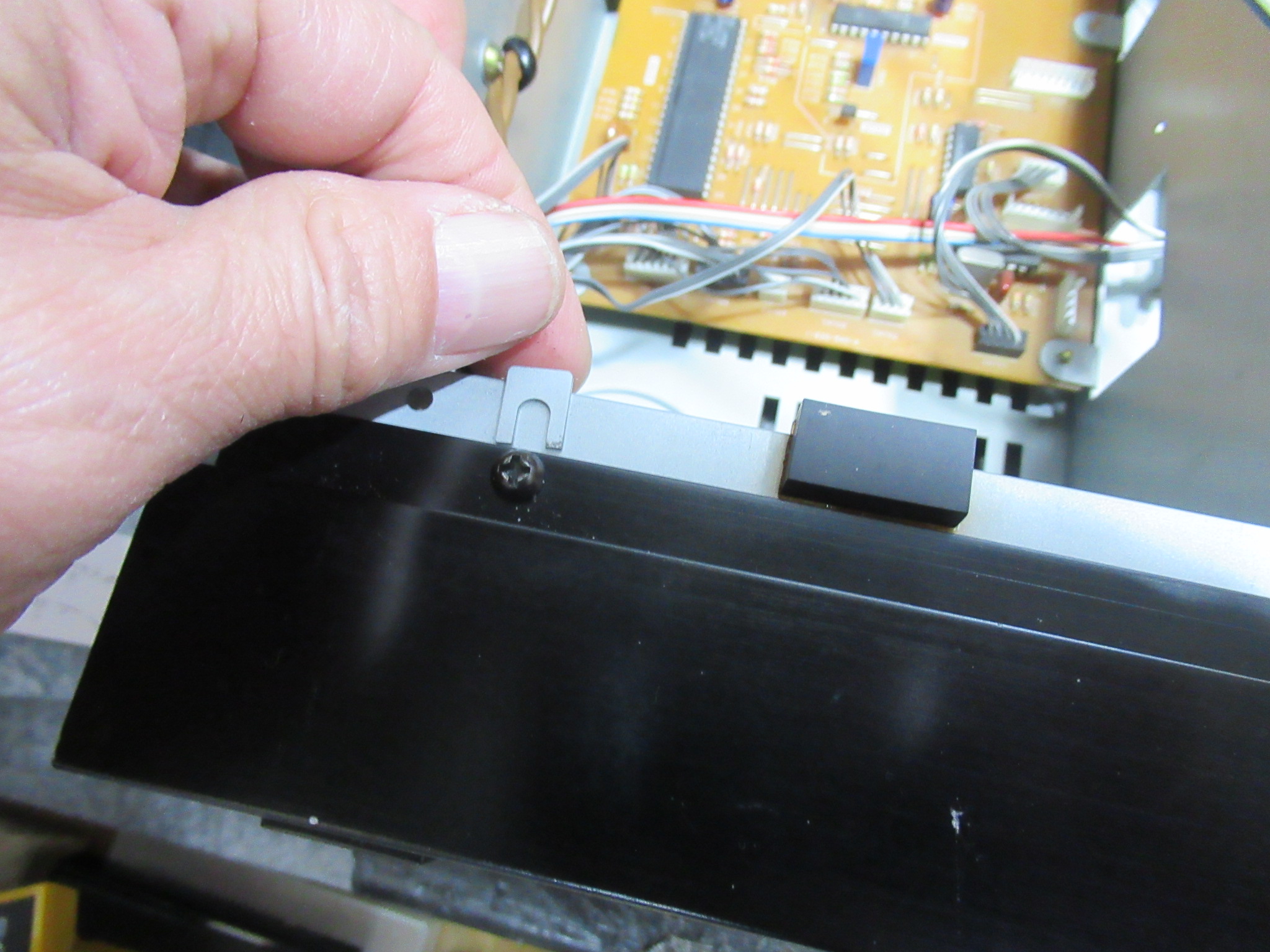

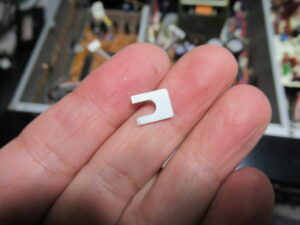

同梱されていたパーツです。

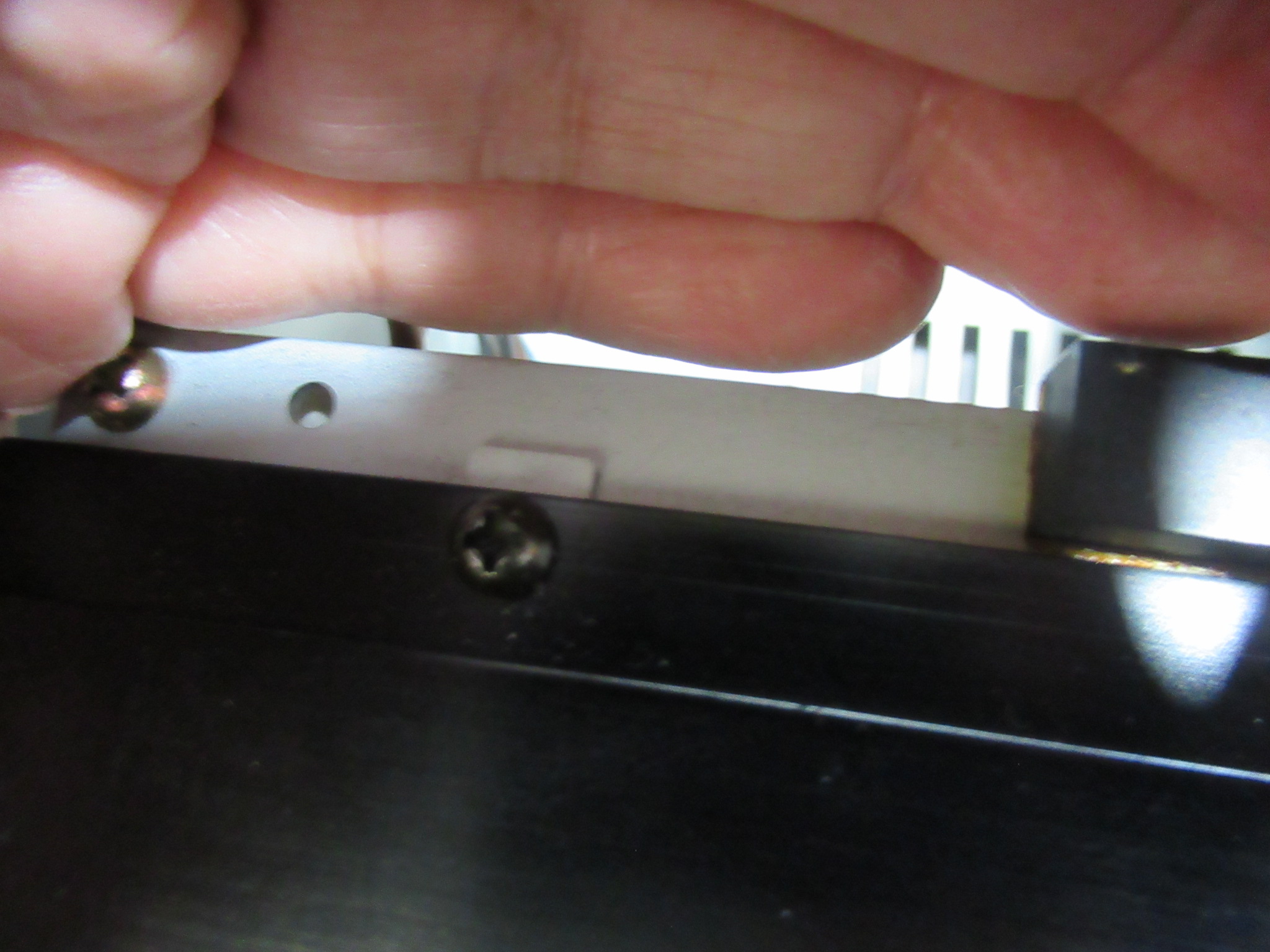

これは、フロントパネルと本体間のスペーサーです。無くても特に問題はありません。
本体に戻して動作確認を行います。

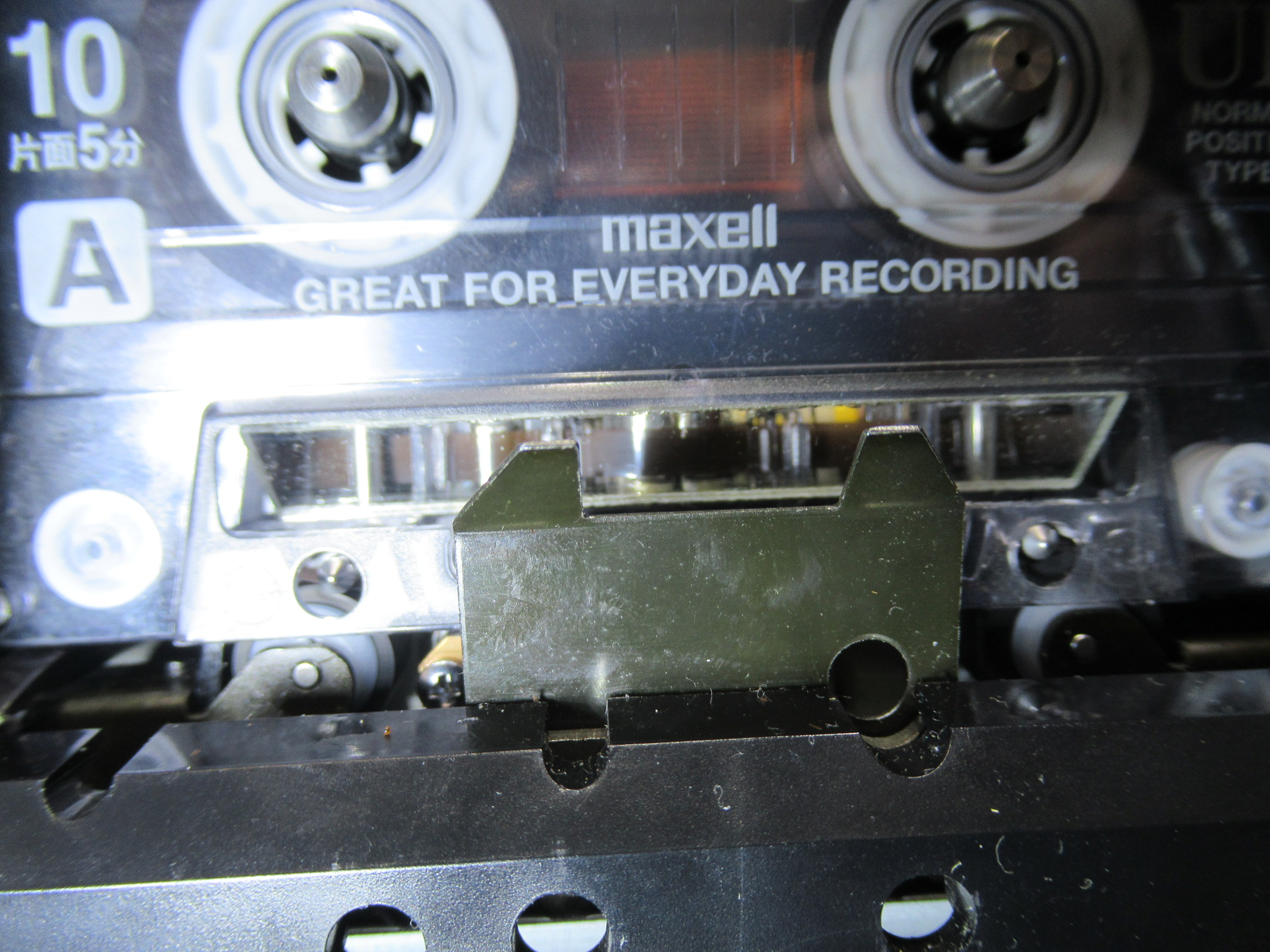

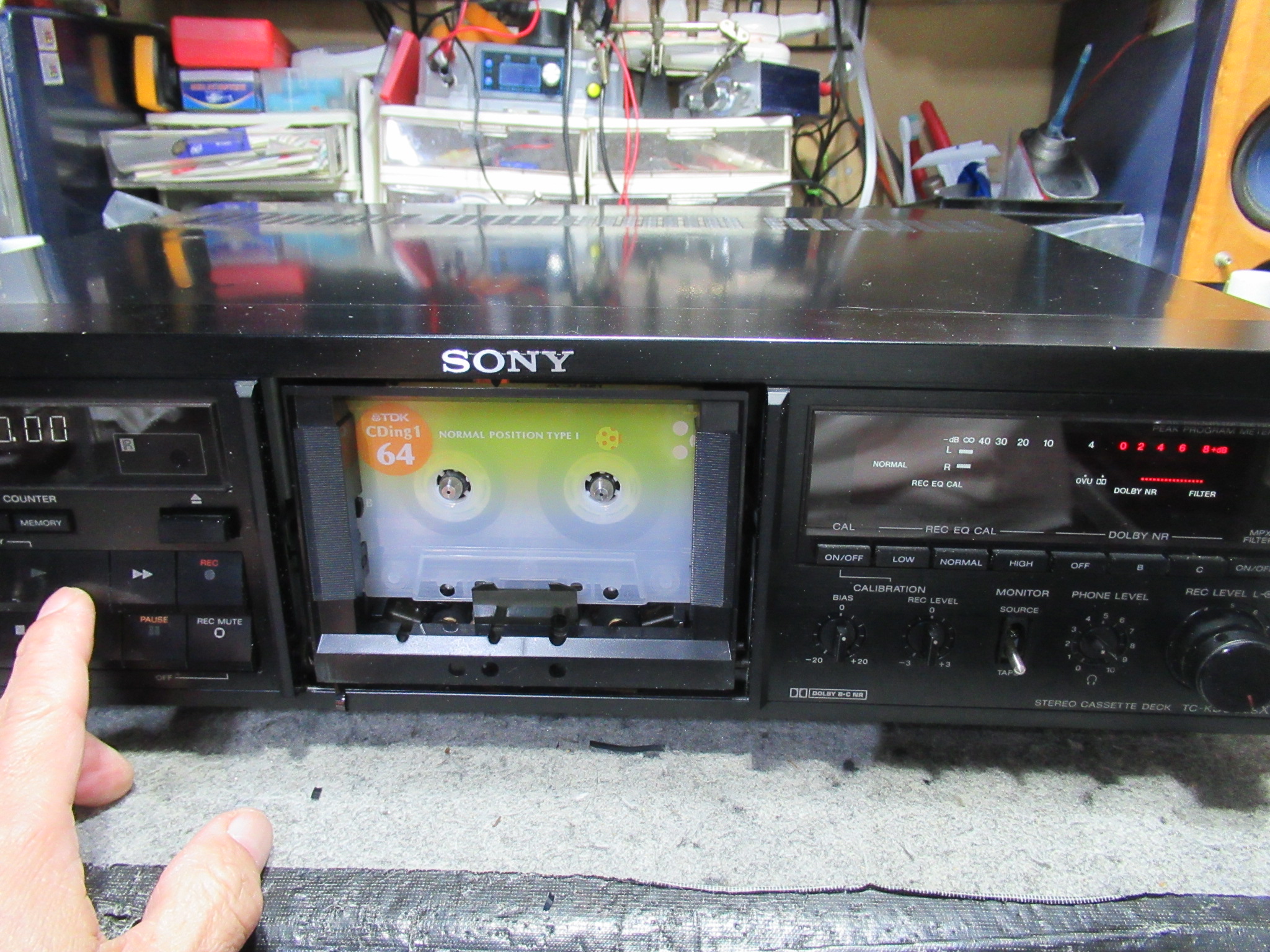

ミラーカセットを用いてテープの走行状態を目視点検します。

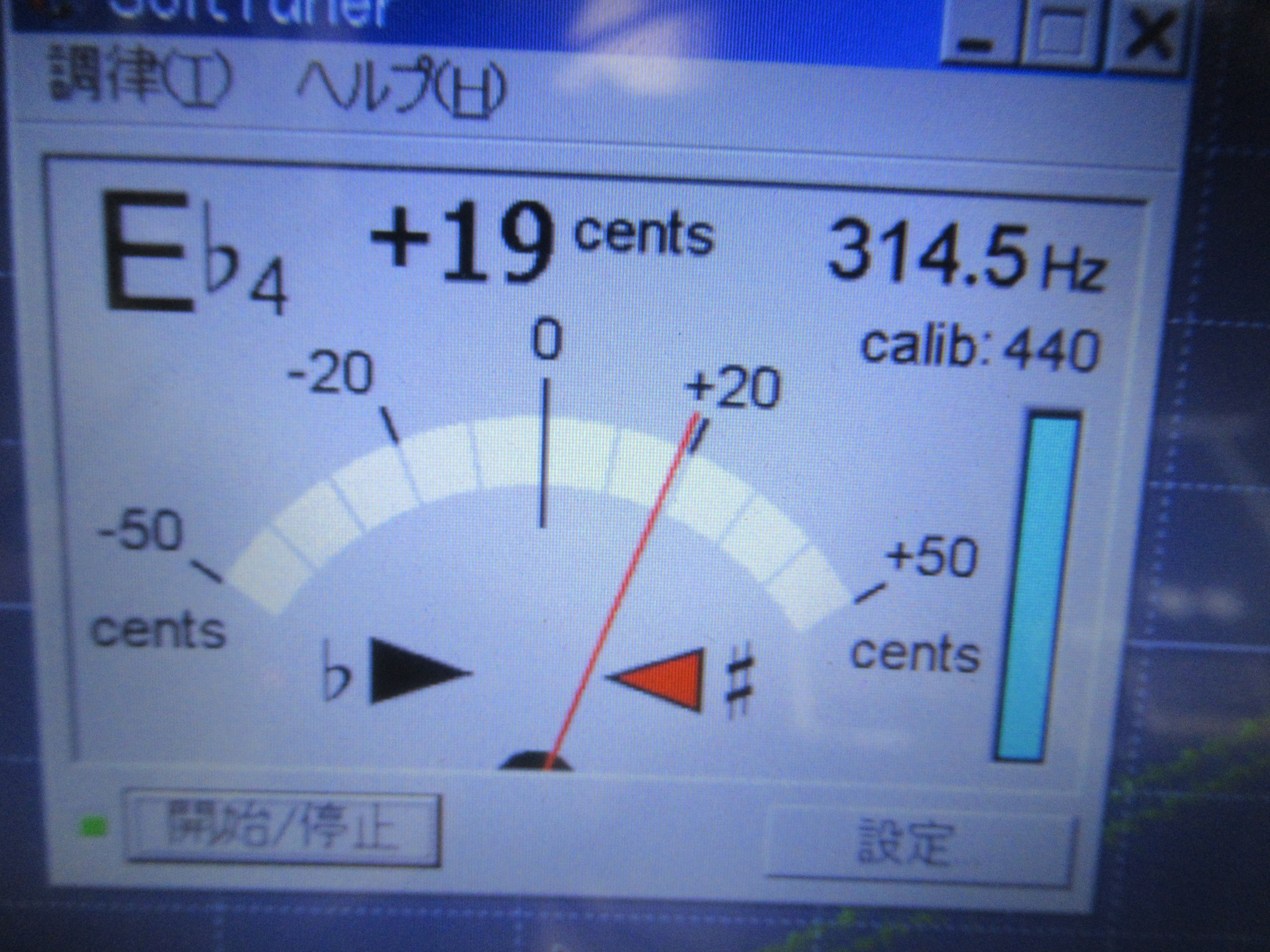

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

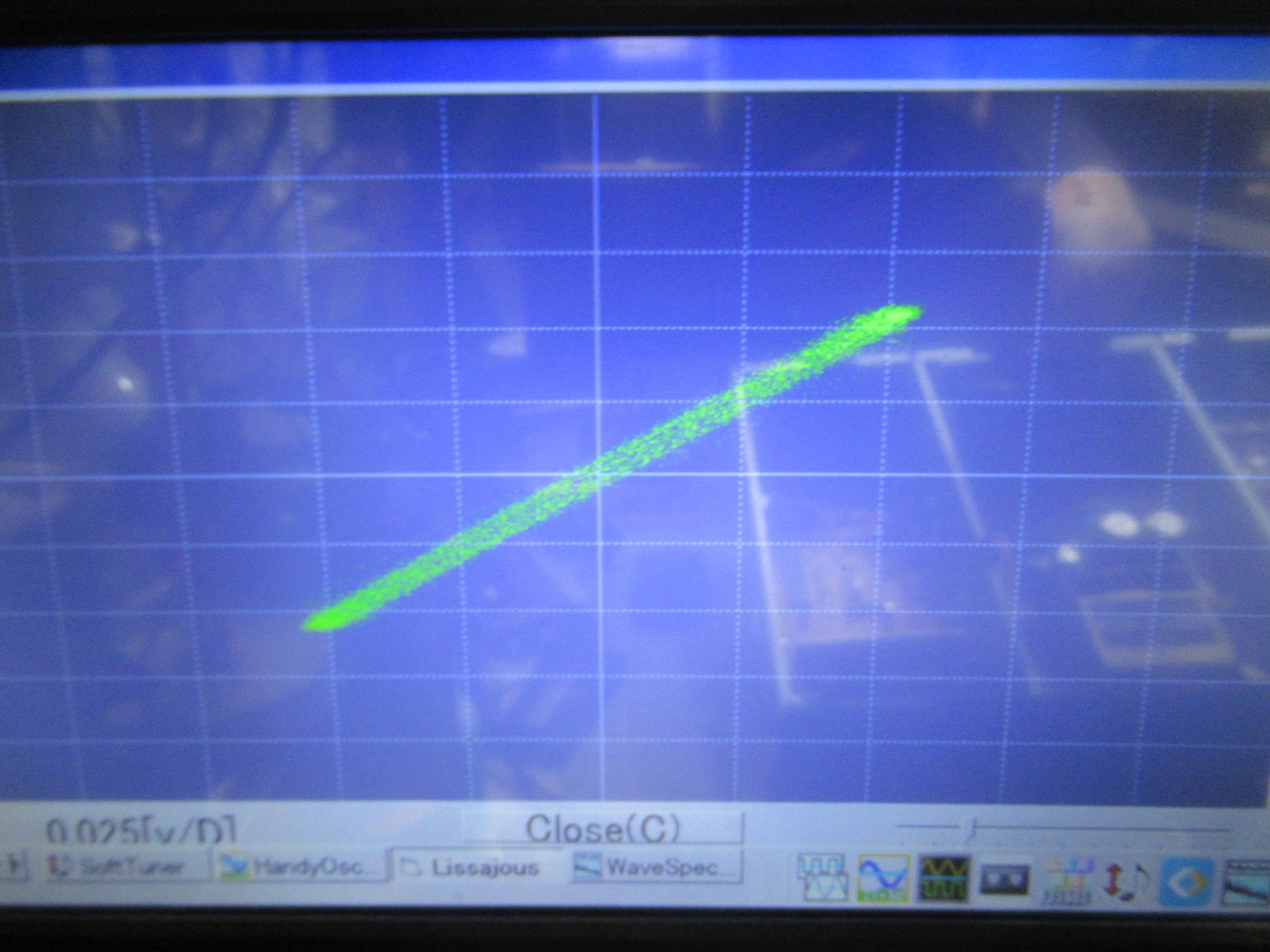

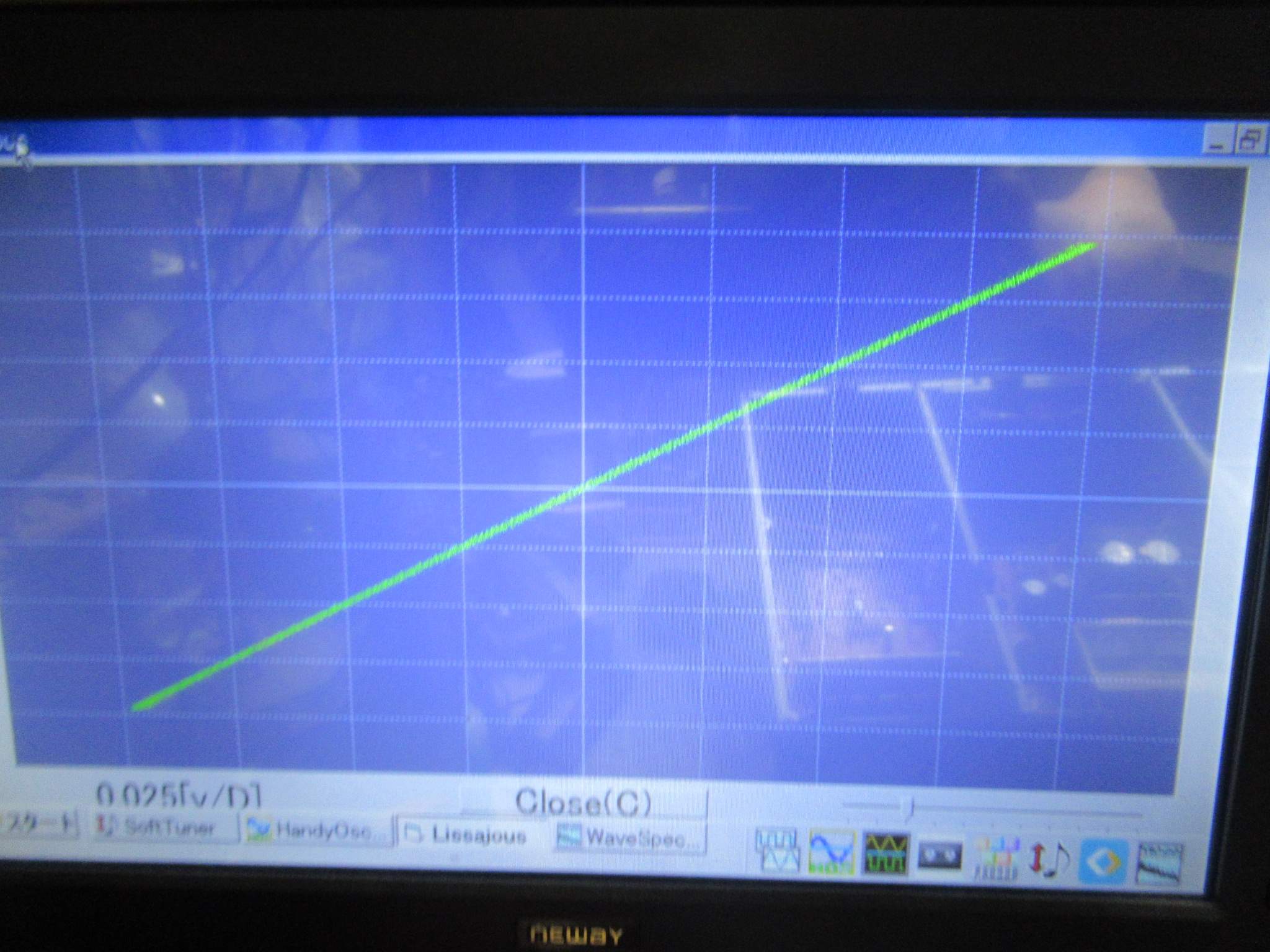

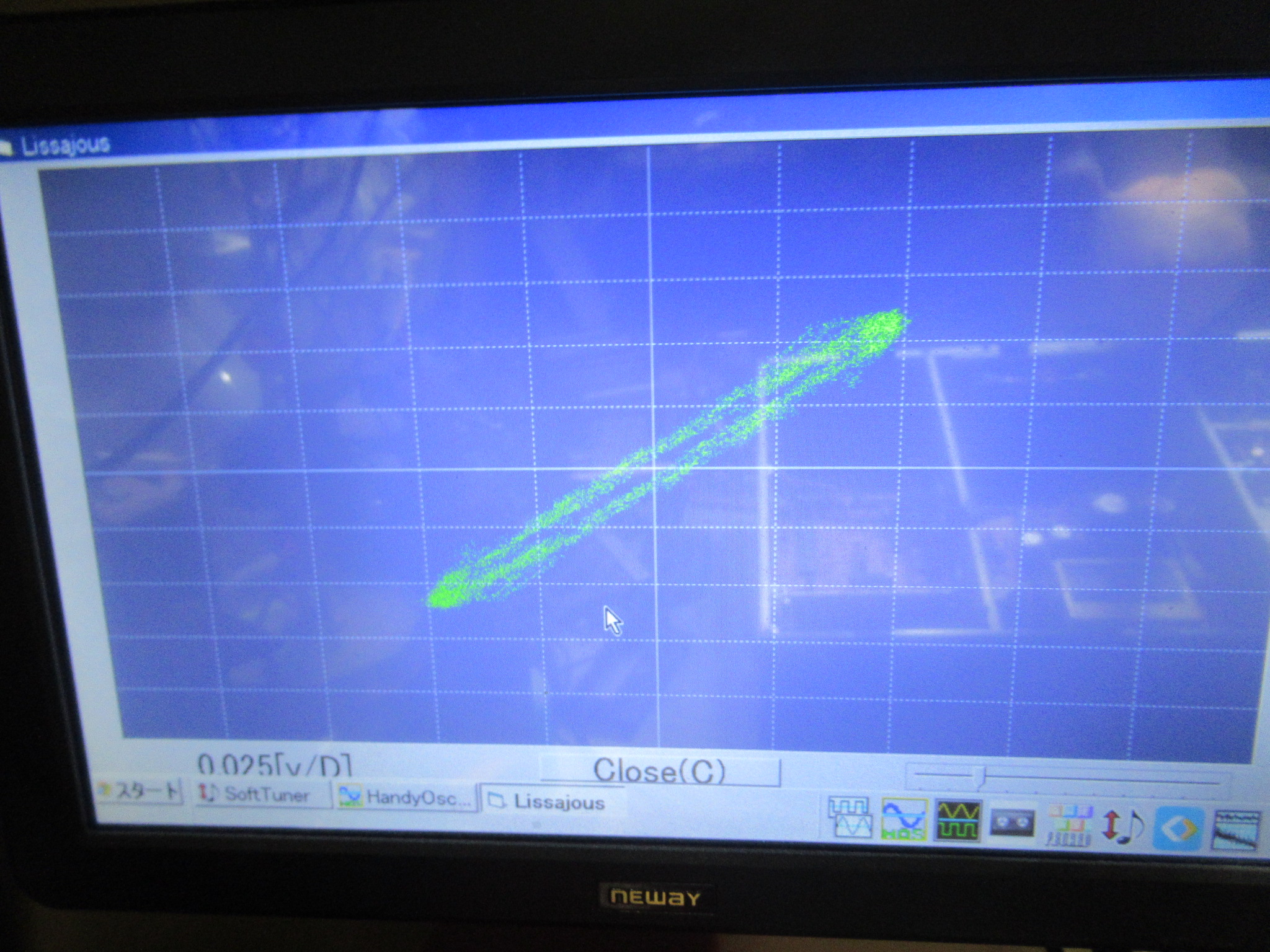

再生ヘッドと録音ヘッドのアジマスの調整を行います。

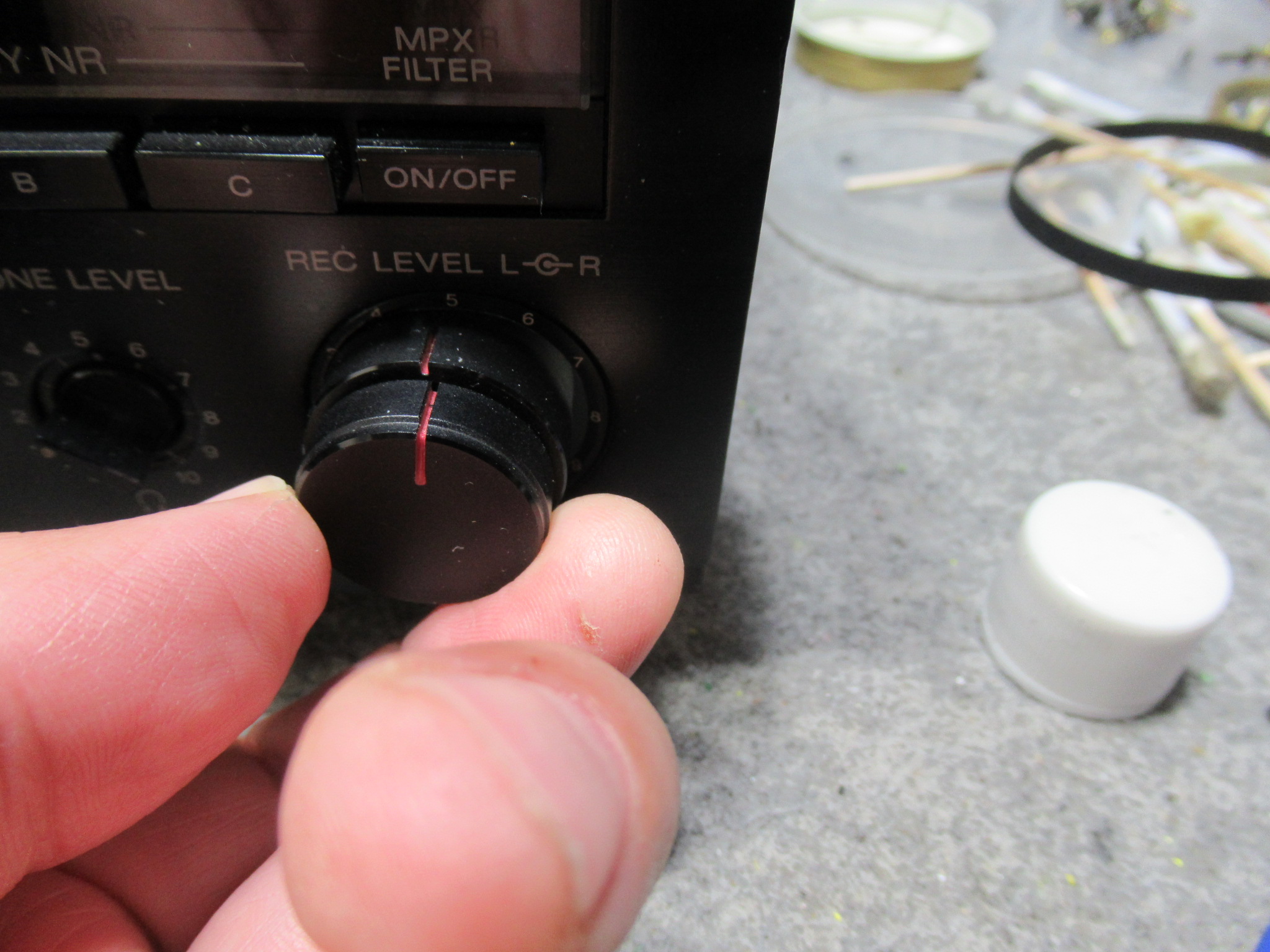

RECVOLのツマミがグラグラします。フロントの化粧パネルを取り外し、取り付けナットを増し締めします。

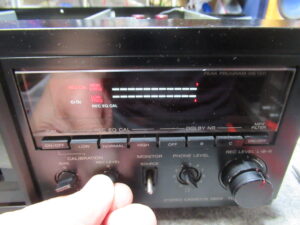

キャリブレーション後に録再バランス調整を行います。

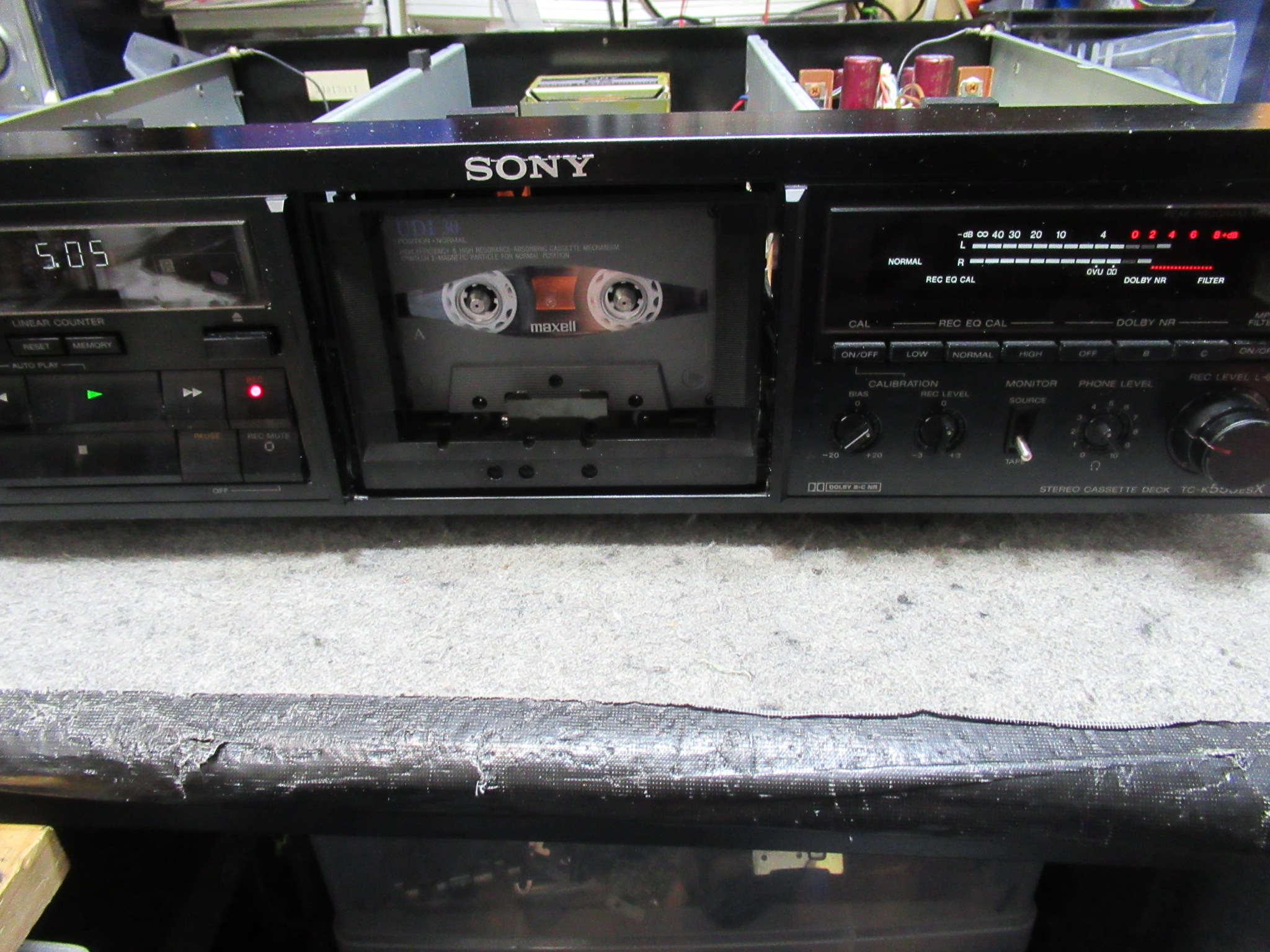

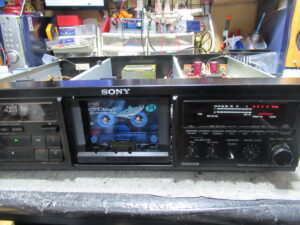

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
