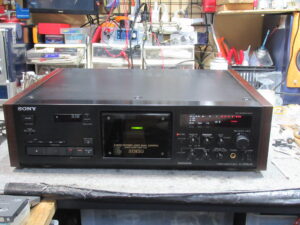

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K333ESGです。
5年ほど使用しない間に故障したようです。イジェクトが効きません。
カバーを開けます。

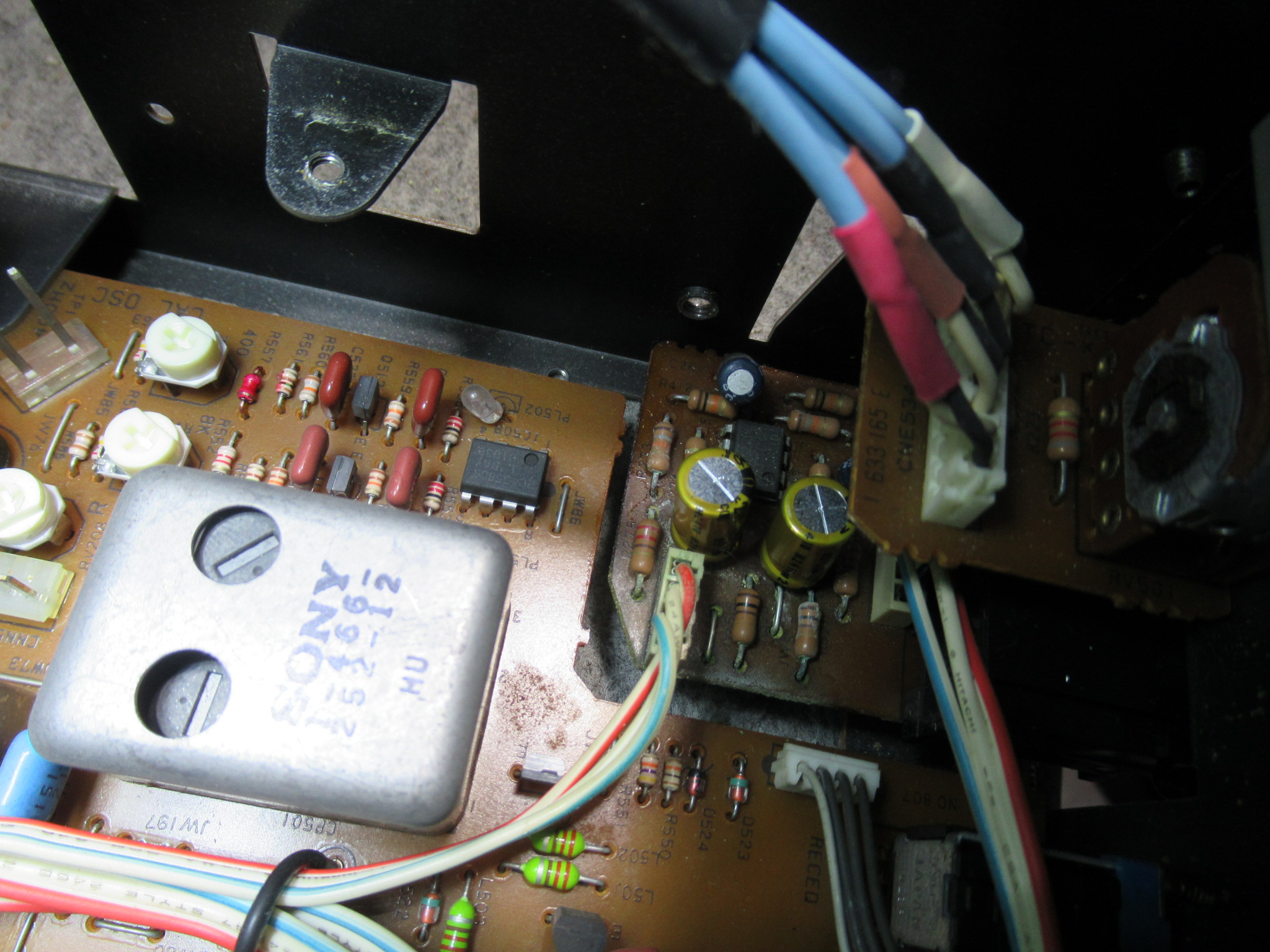

再生基板のELNA製ケミコンに液漏れが見られます。

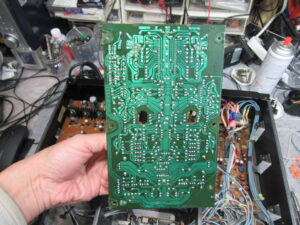

上からはわかりませんでしたが、ほかのケミコンの液漏れで裏面が白く汚れています。
底板を取り外しました。録音基板やヘッドホン基板も同様です。今すぐに問題が起こるということではありませんが、液漏れが基板や周辺のパーツを痛めますので、この機会で交換を行うことがベストです。

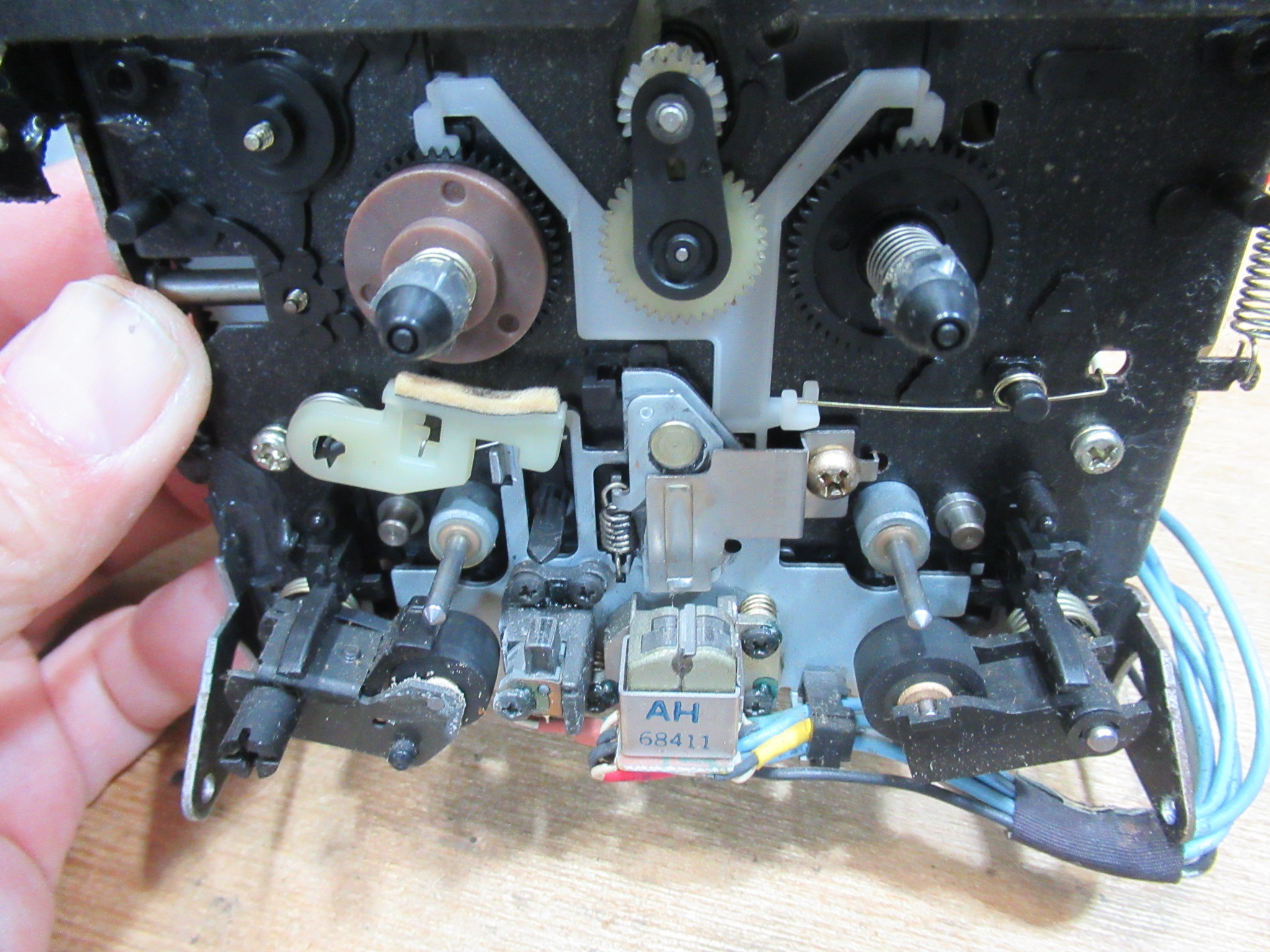

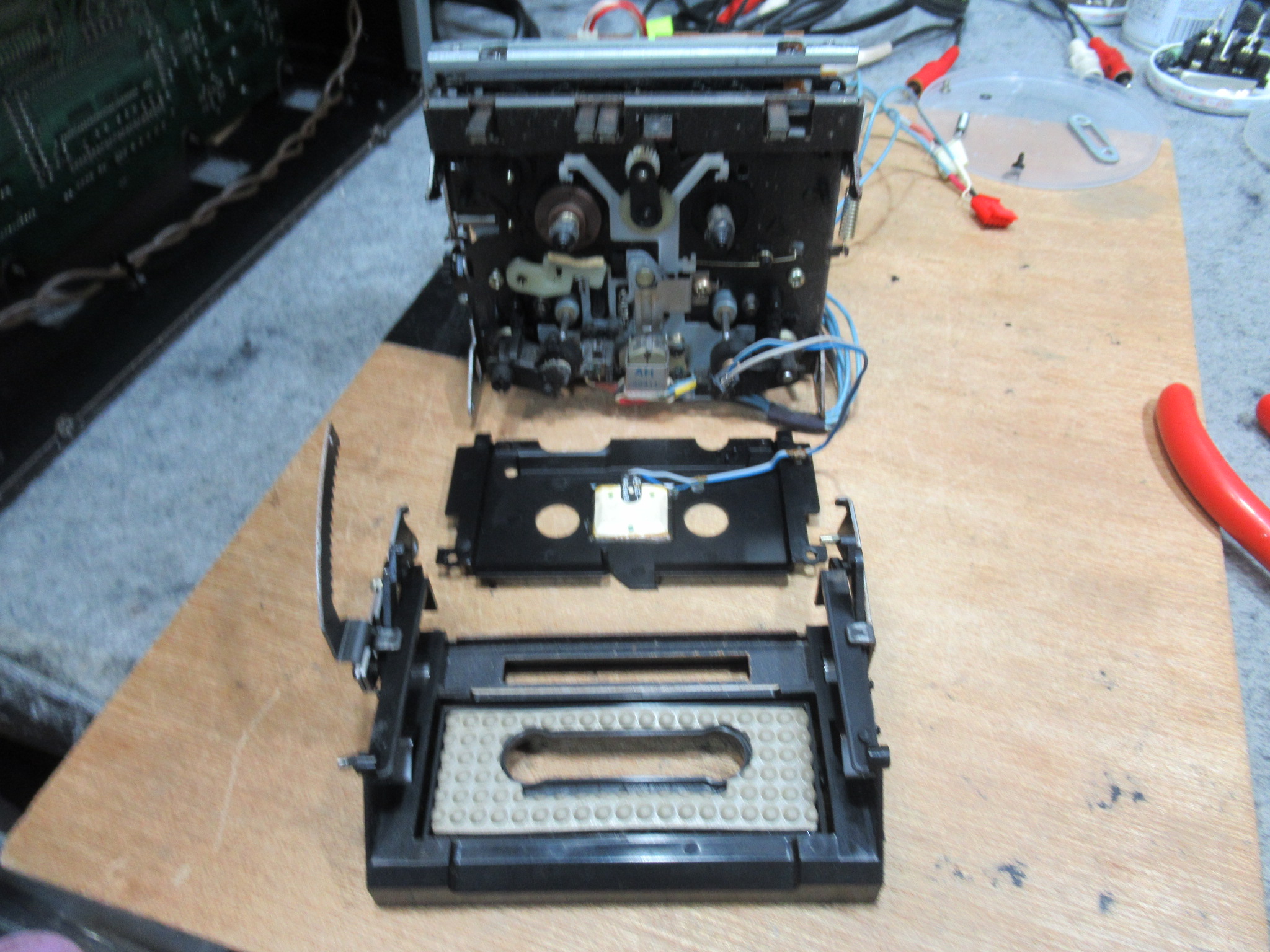

メカを降ろして分解を進めます。

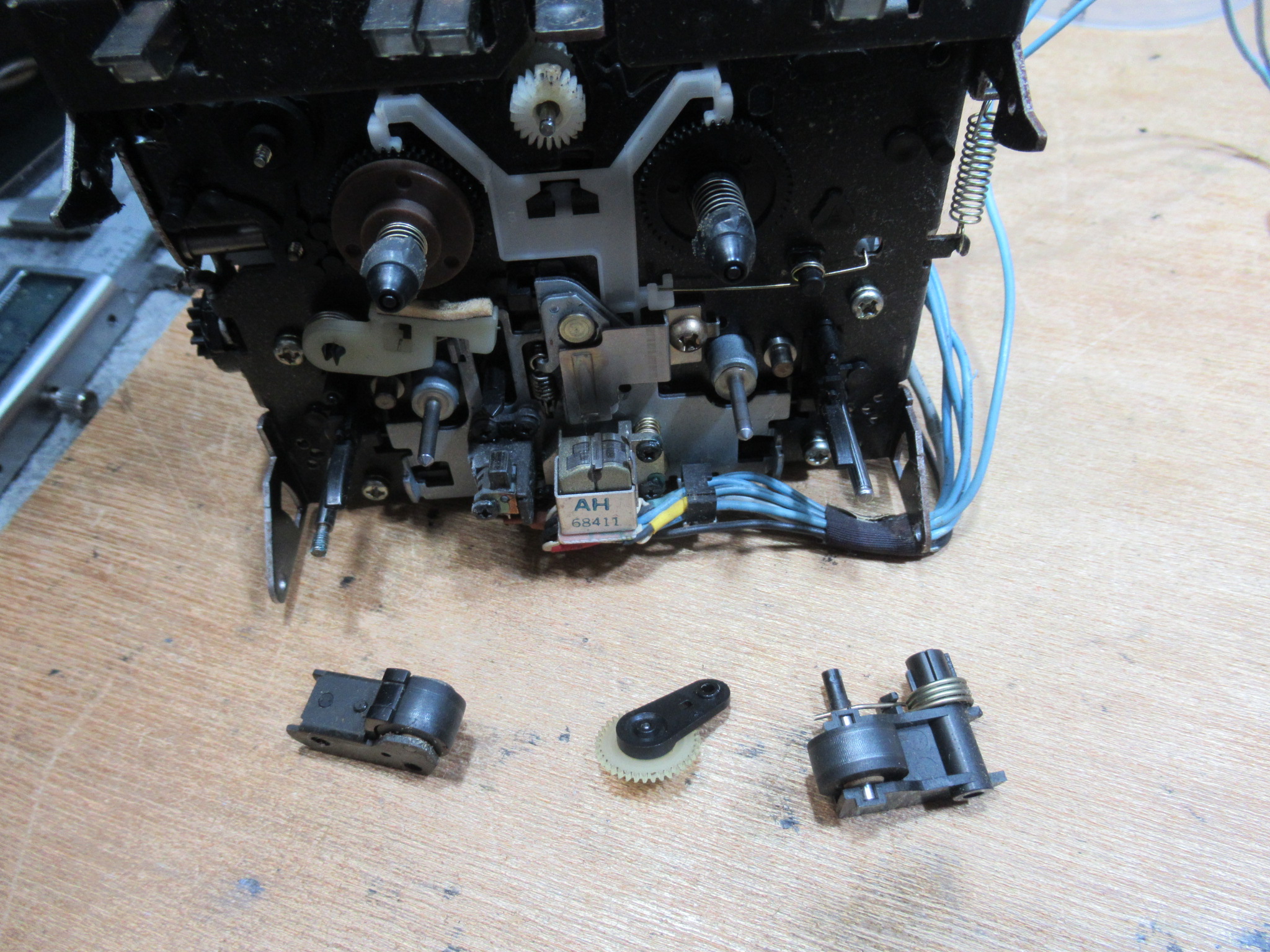

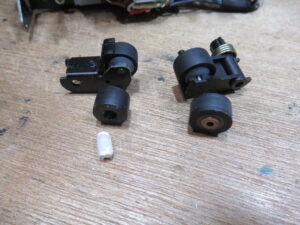

左側のピンチローラーのコア部分に劣化が見られます。
交換を行います。
キャプスタンモーターユニットを分解します。
モーター基板面の液漏れコンデンサーを交換します。
新しいベルトを掛けて組み立てます。
フロント部分を分解します。ゴムベルトが溶けています。

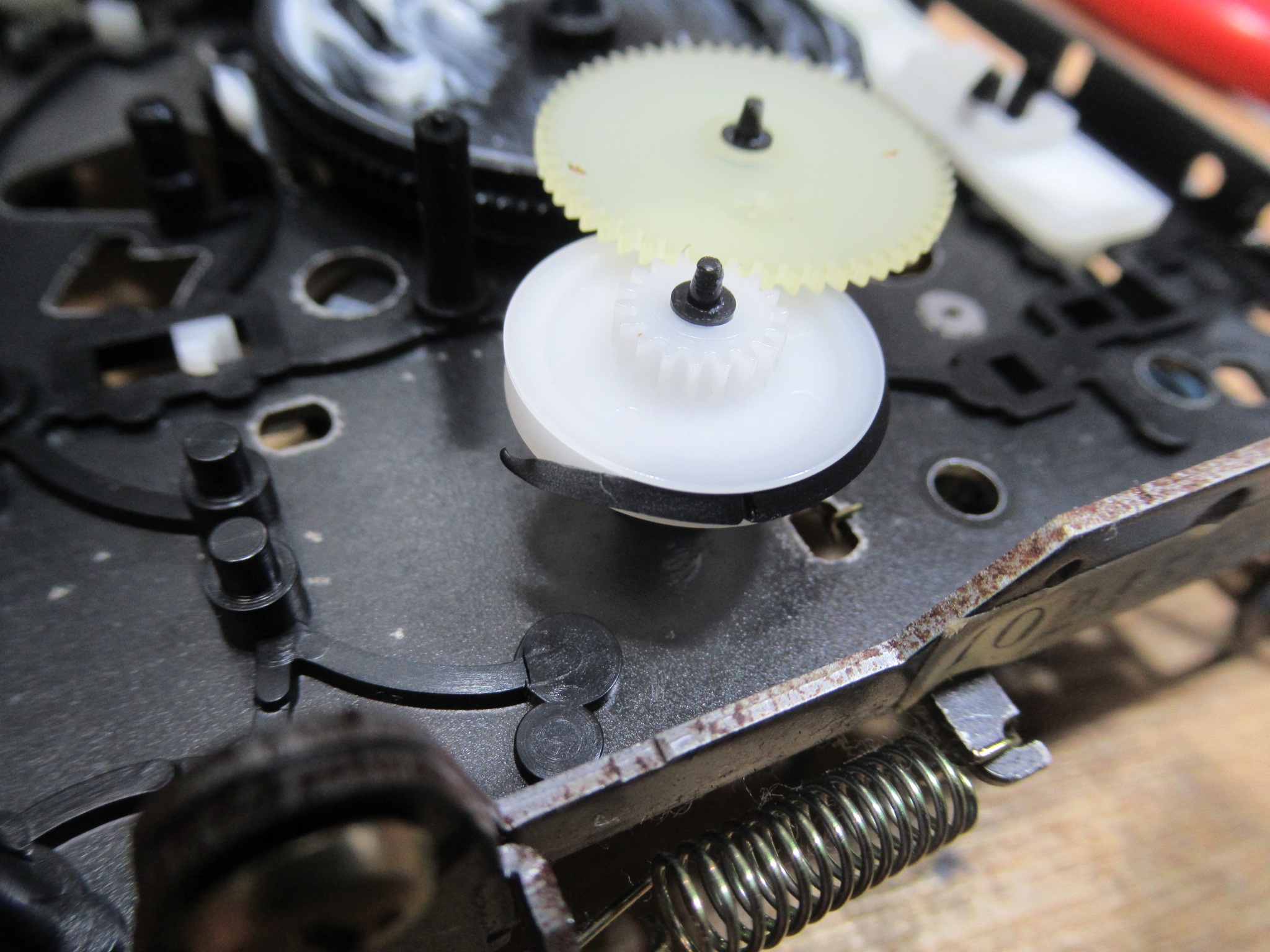

きれいに除去清掃し、シリコンゴム製のベルトを取り付けます。
ロータリーエンコーダーを分解します。
汚れた接点を研磨清掃します。
オートセレクタ用スイッチ接点を磨きます。
本体に戻して動作確認を行います。
フロントパネルを取り外し、作業に支障となるスイッチ基板を取り外します。
ヘッドホン基板の電解コンデンサーを交換します。
録音基板も同様です。

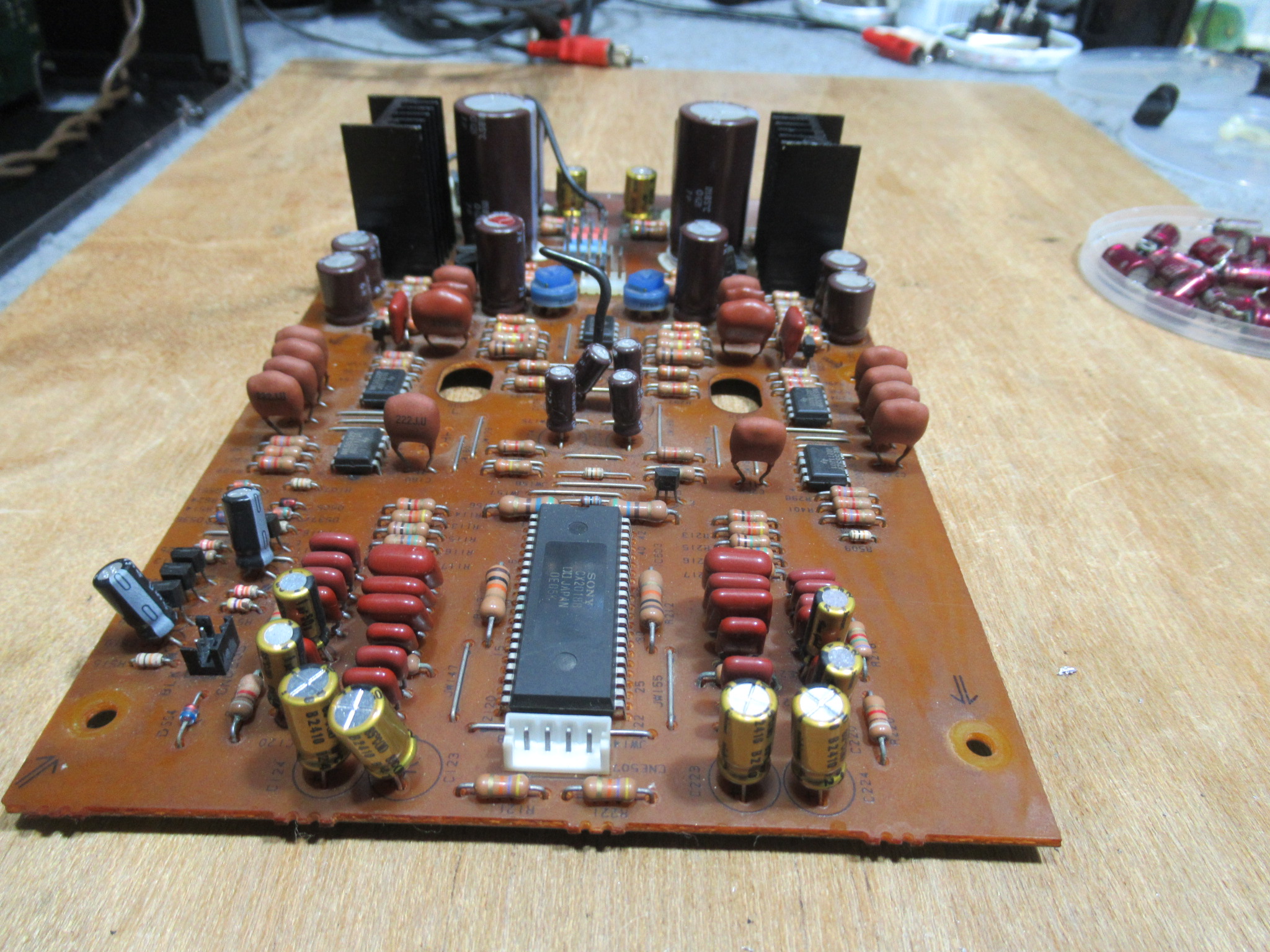

再生基板です。
元通り組み付けて動作確認を行います。
ミラーカセットを用いてテープの走行状態を目視点検します。
315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。
ヘッドアジマスの調整を行います。
キャリブレーション後に録再バランスを調整します。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
