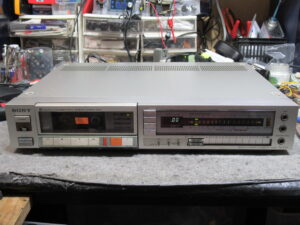

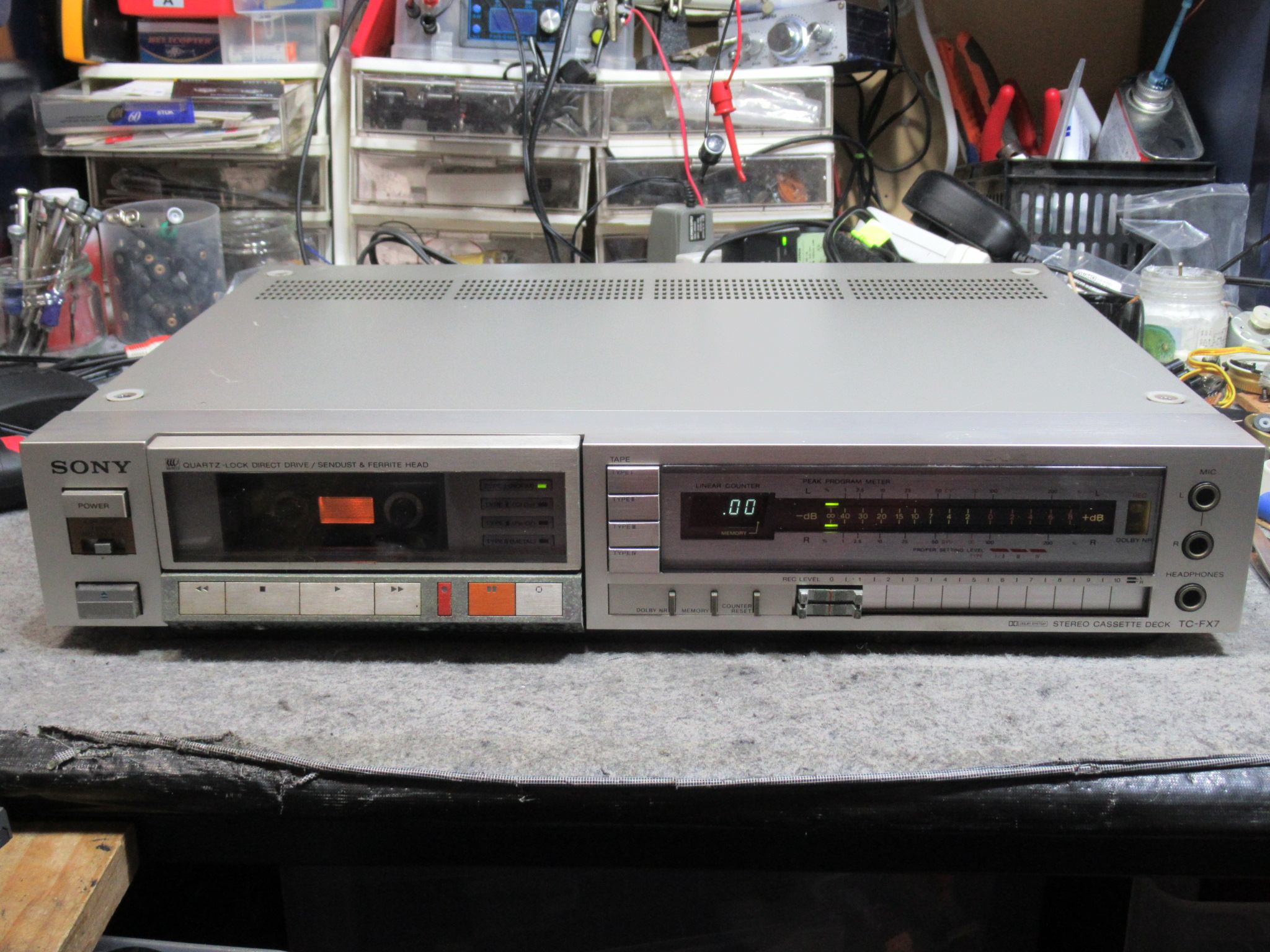

SONYの異端児、TC-FX7の修理依頼をいただきました。

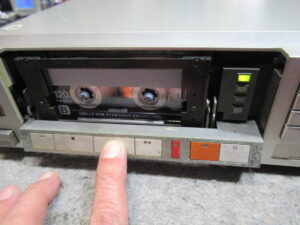

何が異端児かというと、正面から見た高さがカセットテープとほぼ同じという薄型デッキだからです。通常、こういった薄型タイプは、テープが水平にセットされますが、この機種は、直立にセットします。

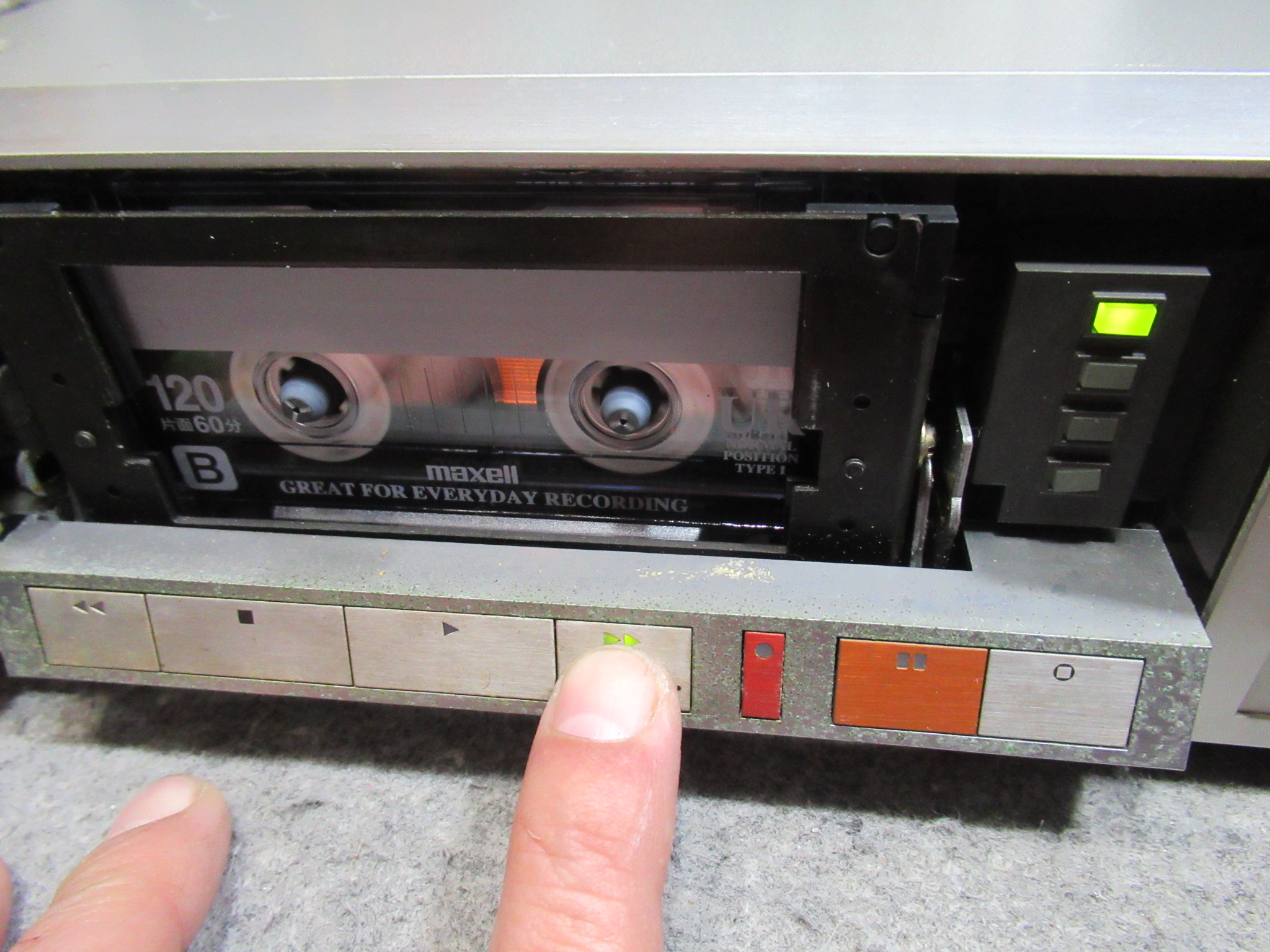

再生ボタンを押しましたが、テープ走行しません。キャプスタンが回転していないことが原因です。
早送り巻き戻しは、かろうじてというところですが、キュルキュルという異音が常時発生します。

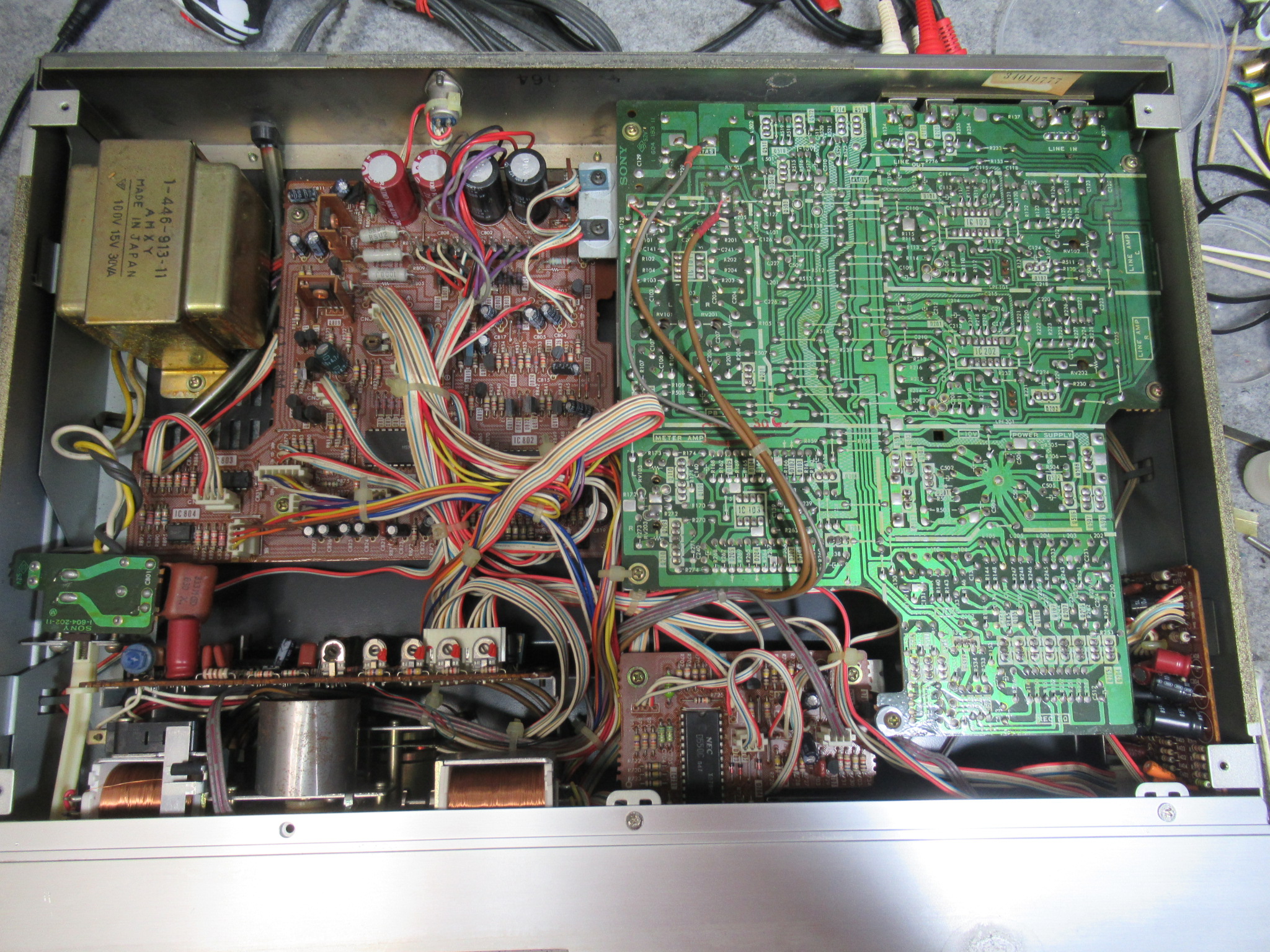

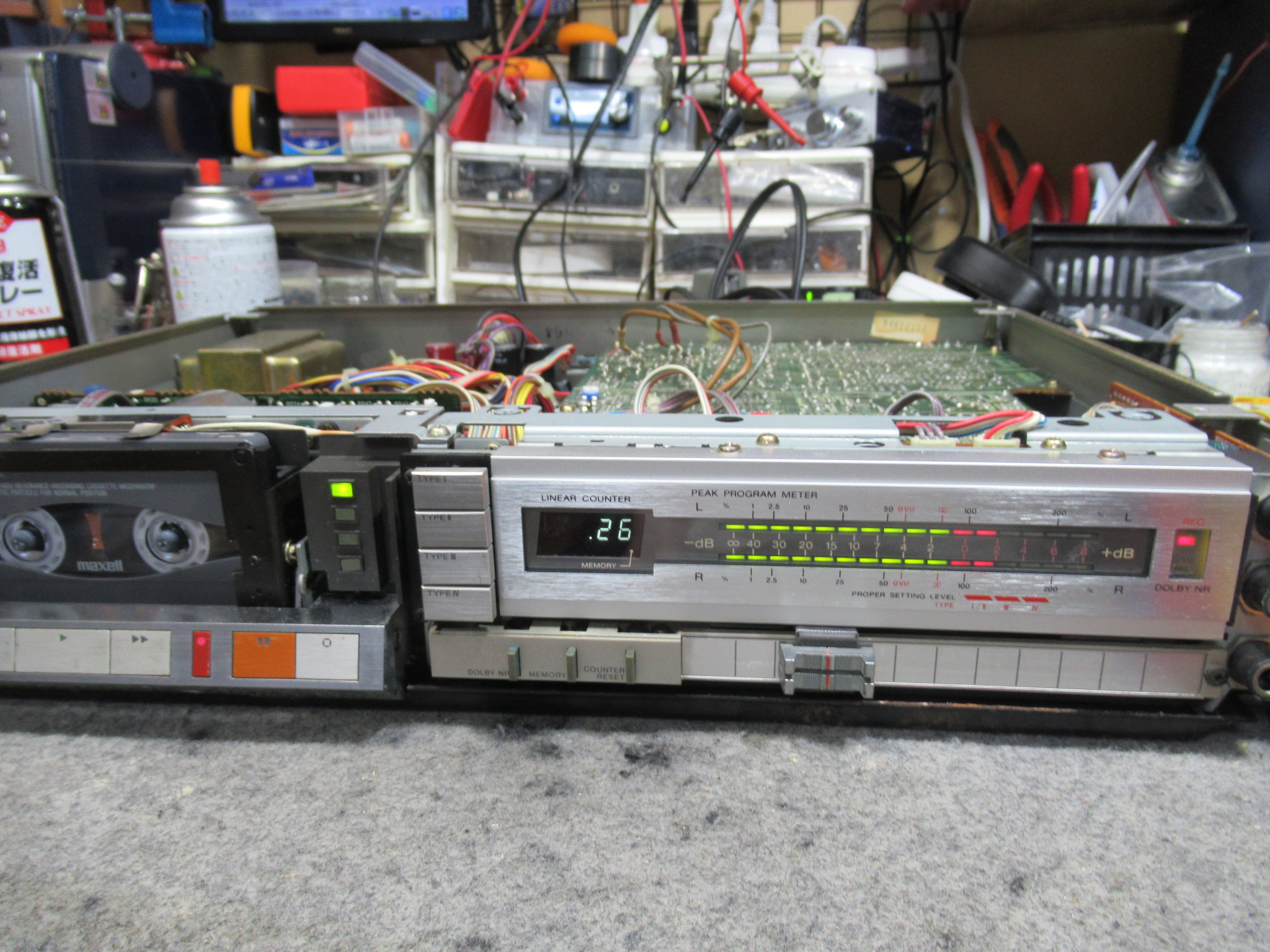

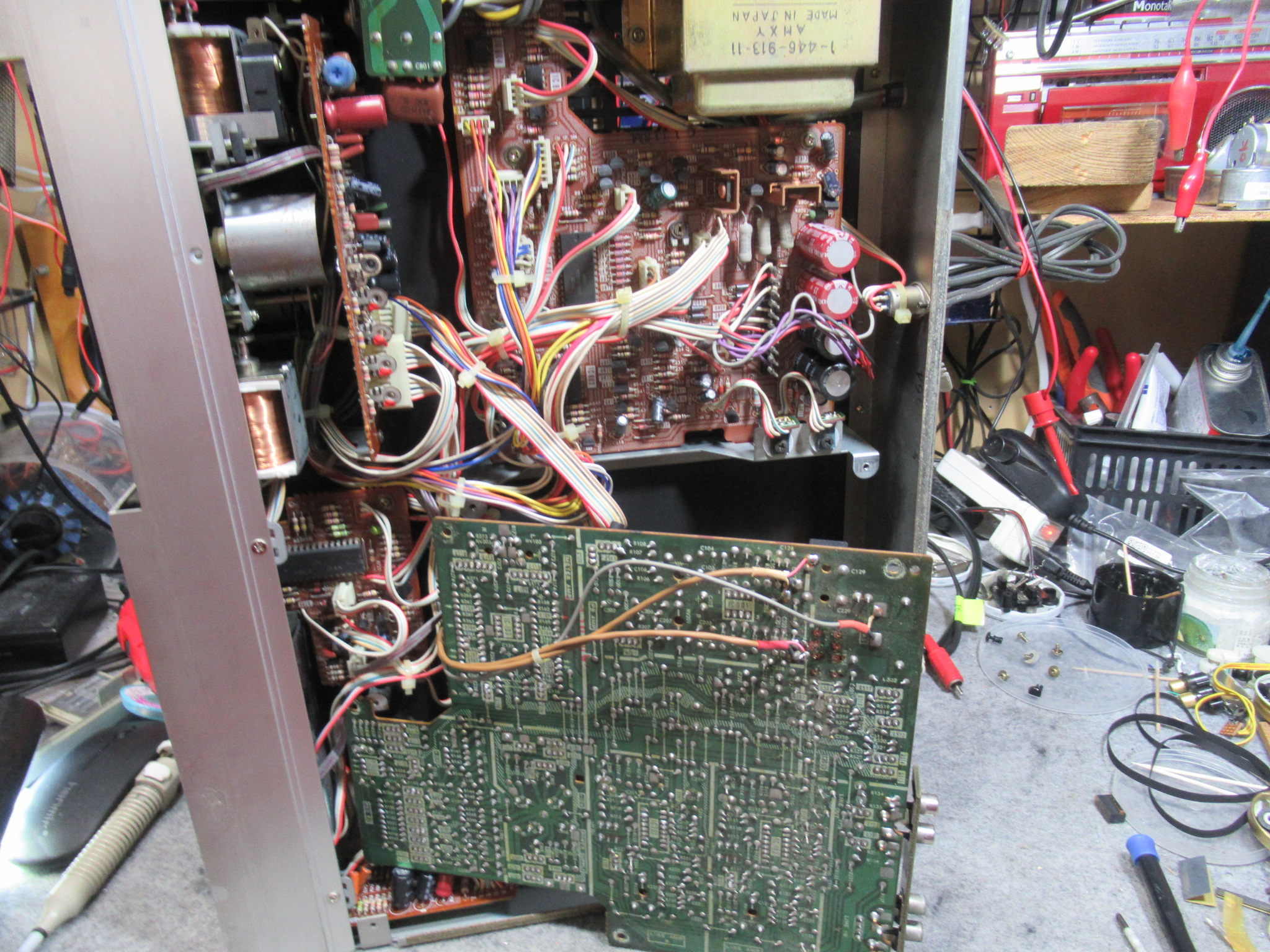

カバーを開けます。

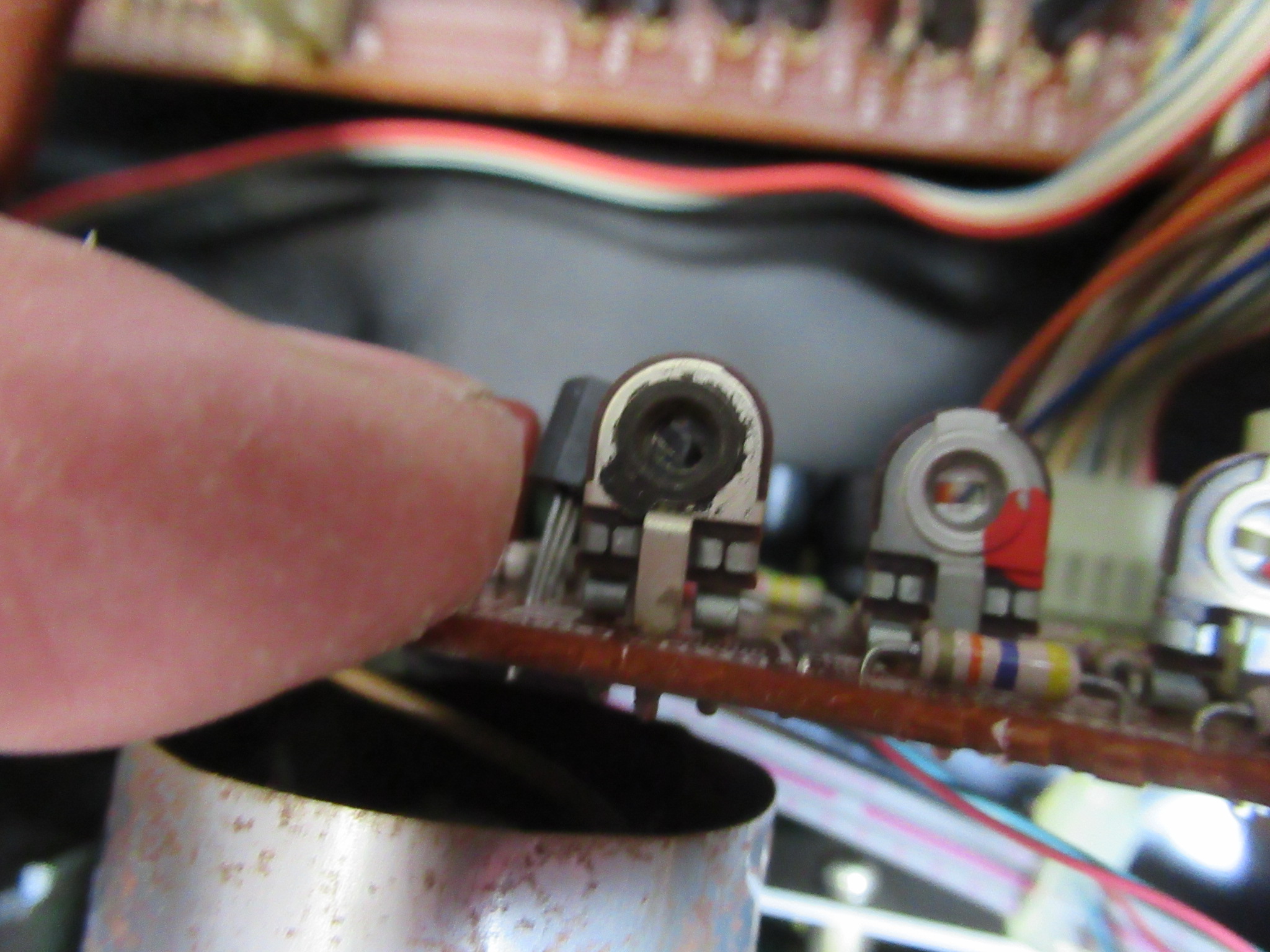

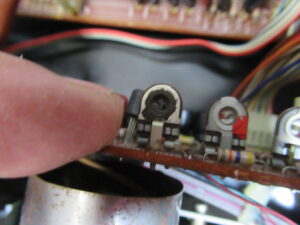

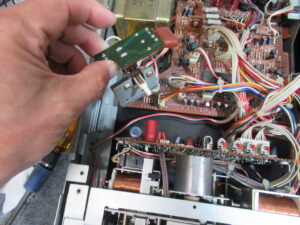

指先にあるのは、キャプスタンモーターのメンテナンス時に使用するスイッチですが、絶縁状態になっています。このスイッチは、メンテナンス時以外は使用することはありませんので、直結します。これでキャプスタンは回転し、再生も可能になりました。ただし、アイドラーゴムが擦れる「キュルキュル・・・」という音が鳴り続けます。また、再生音は「バリバリバリ・・・」という酷いノイズが出力されます。それともうひとつ、勝手に再生が開始することがあります。
まずは、バリバリ音です。オーディオ基板に触れると状態が変化しますので、接触の問題が疑われますが、リレーや半固定抵抗は正常でした。そこで、回路図を見ながら再生ラインの点検を進めると、

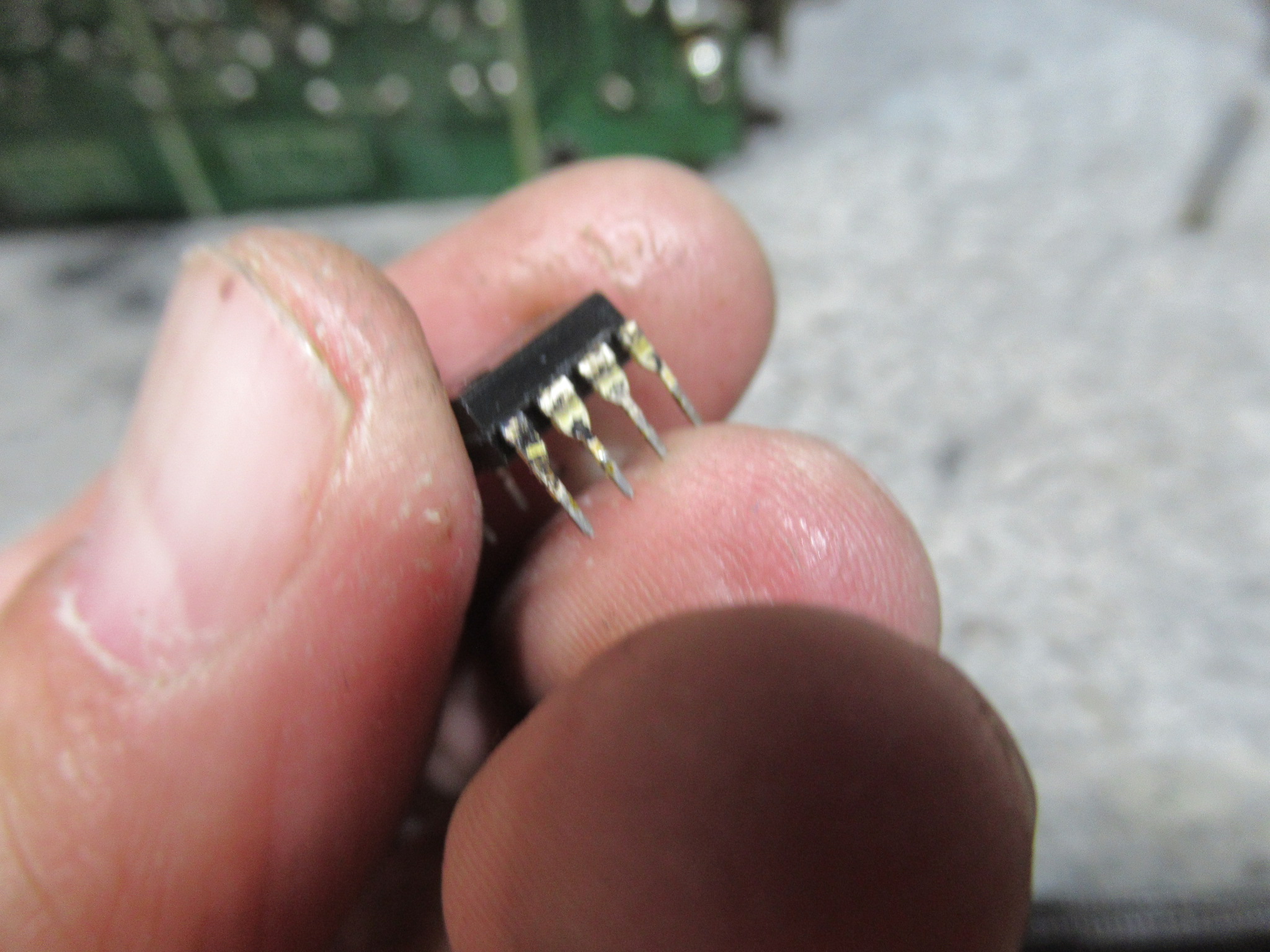

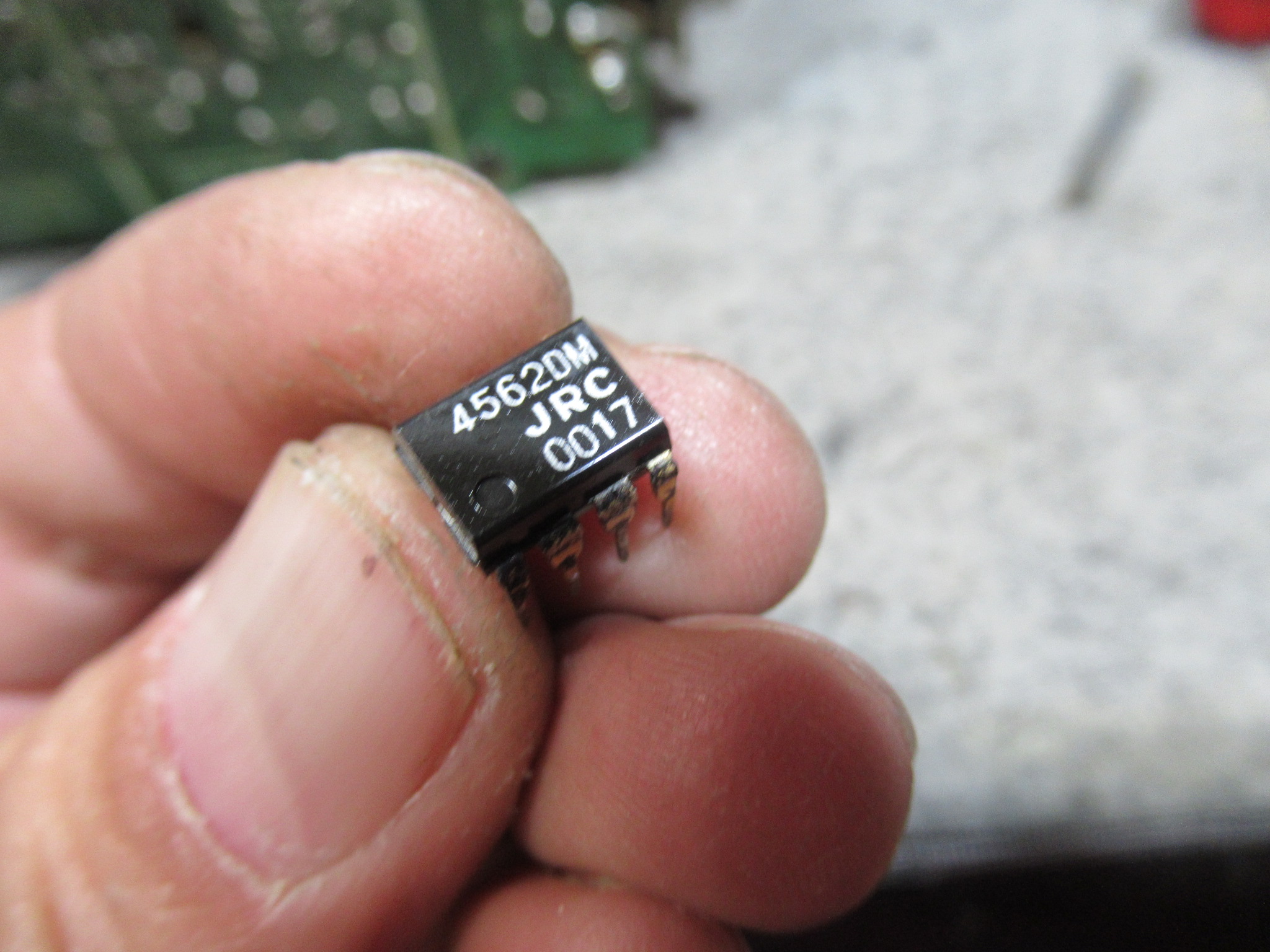

初段のイコライザーアンプのICの端子が黒くなっていました。内部が異常な状態になっている可能性がありますので交換します。これでバリバリ音は解消され、クリアに音質になりました。

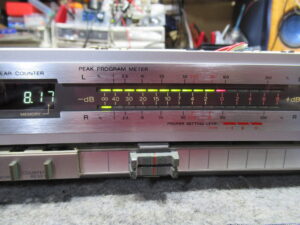

一難去ってまた一難です。メーターの右CHが動作しません。

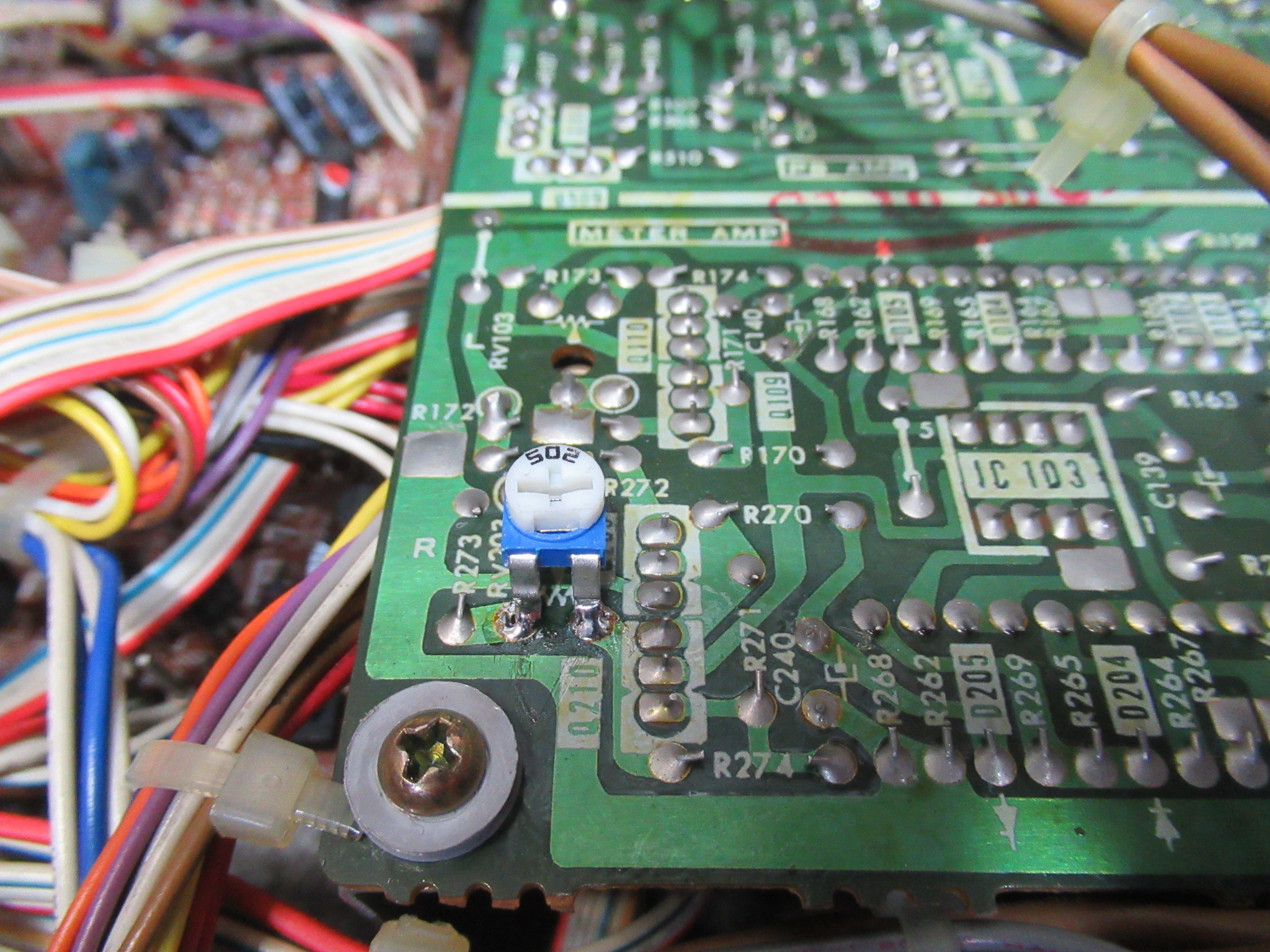

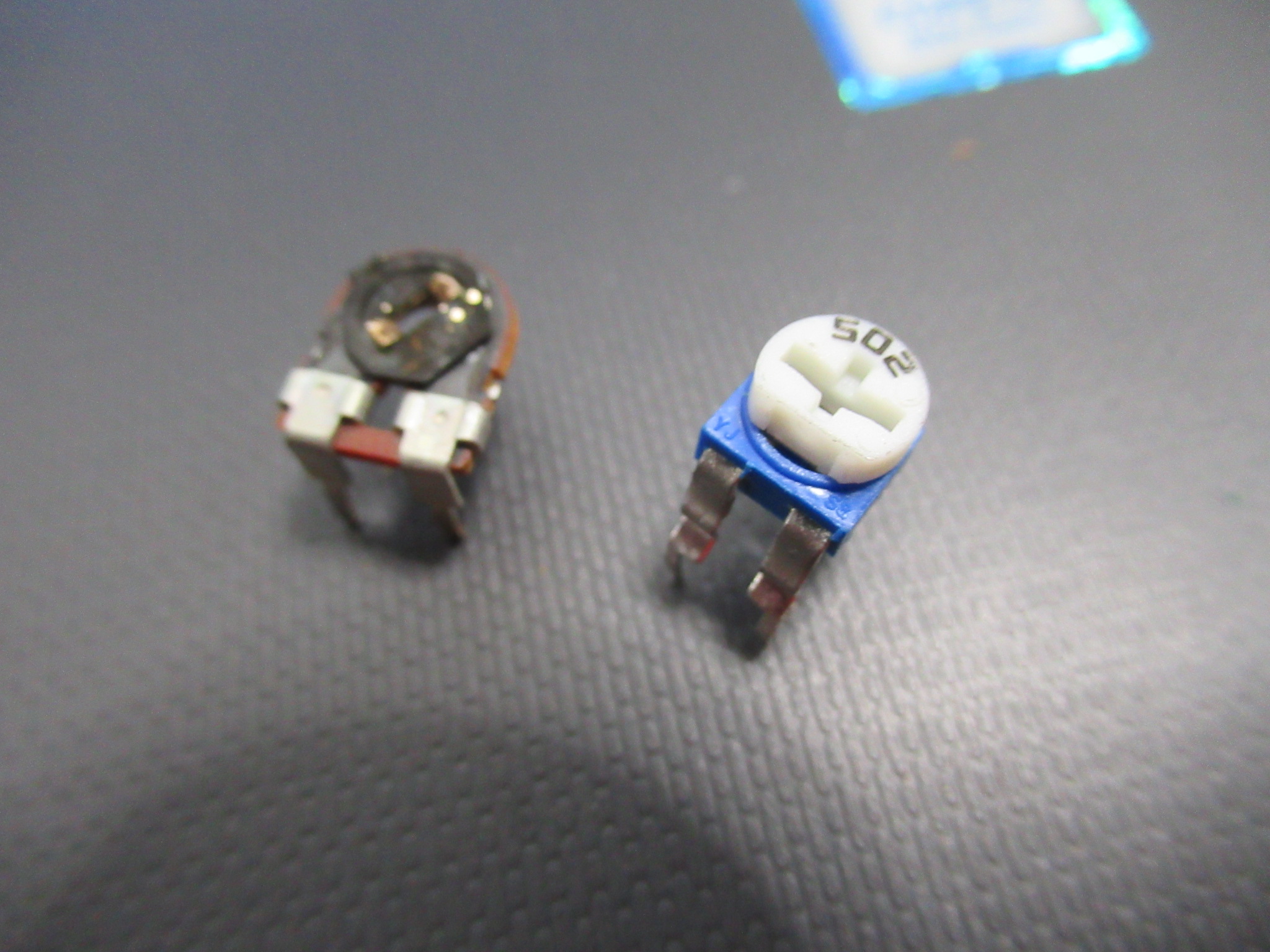

メーターレベル調整用の半固定抵抗が絶縁していましたので交換します。
無事復活しました。次は、誤作動の修理です。コントロール回路の故障ということになりますので、点検を進めます。

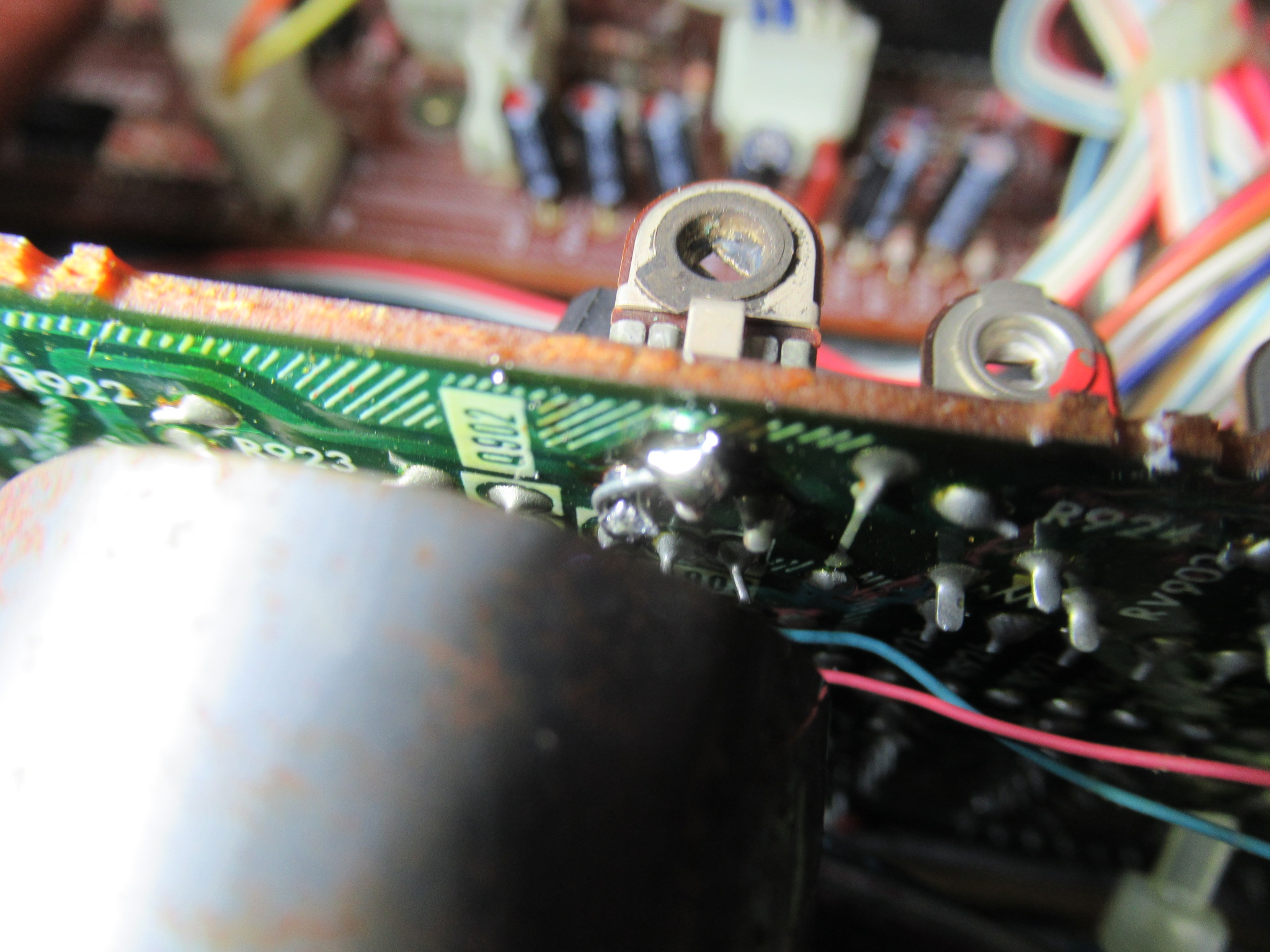

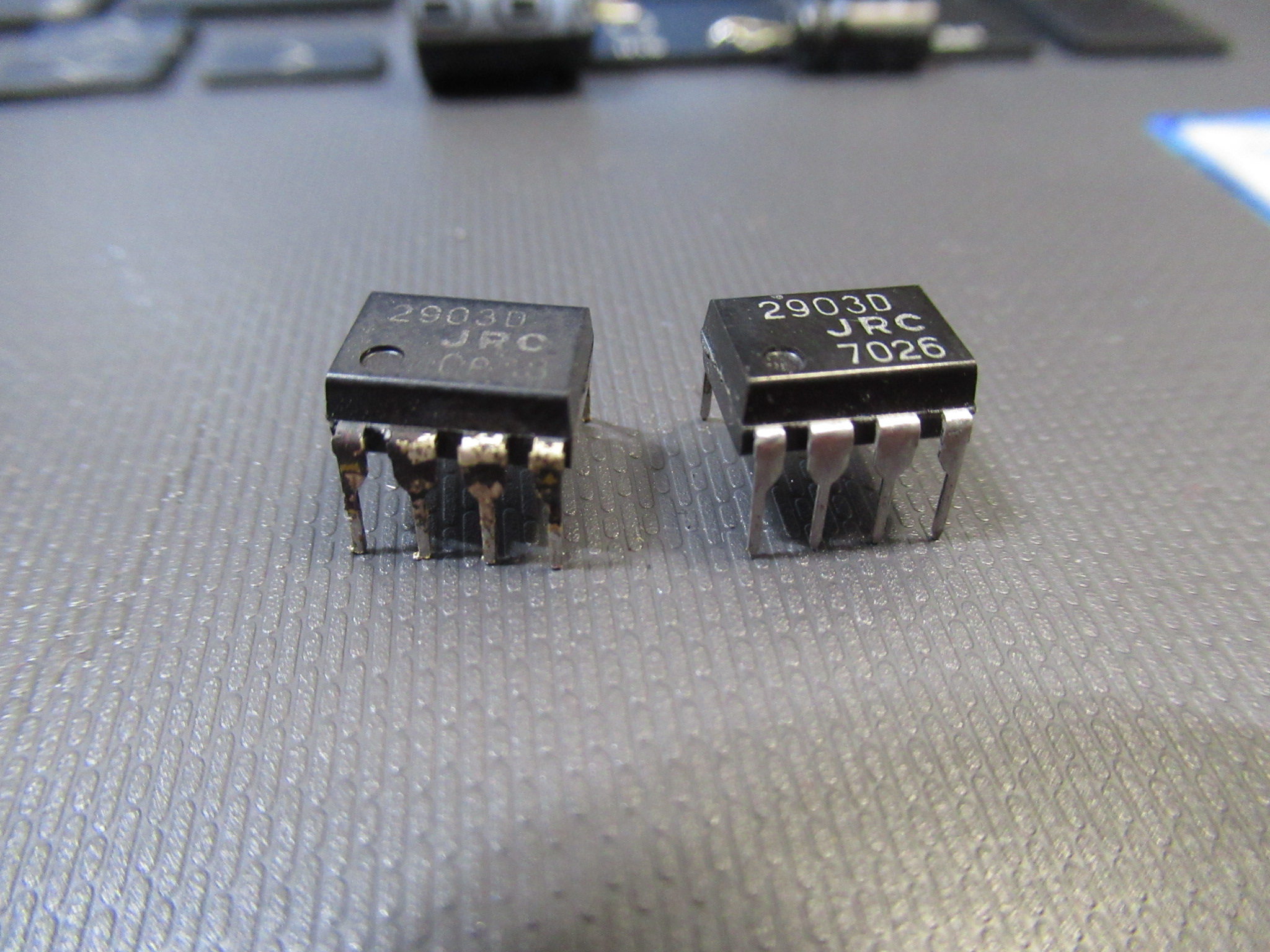

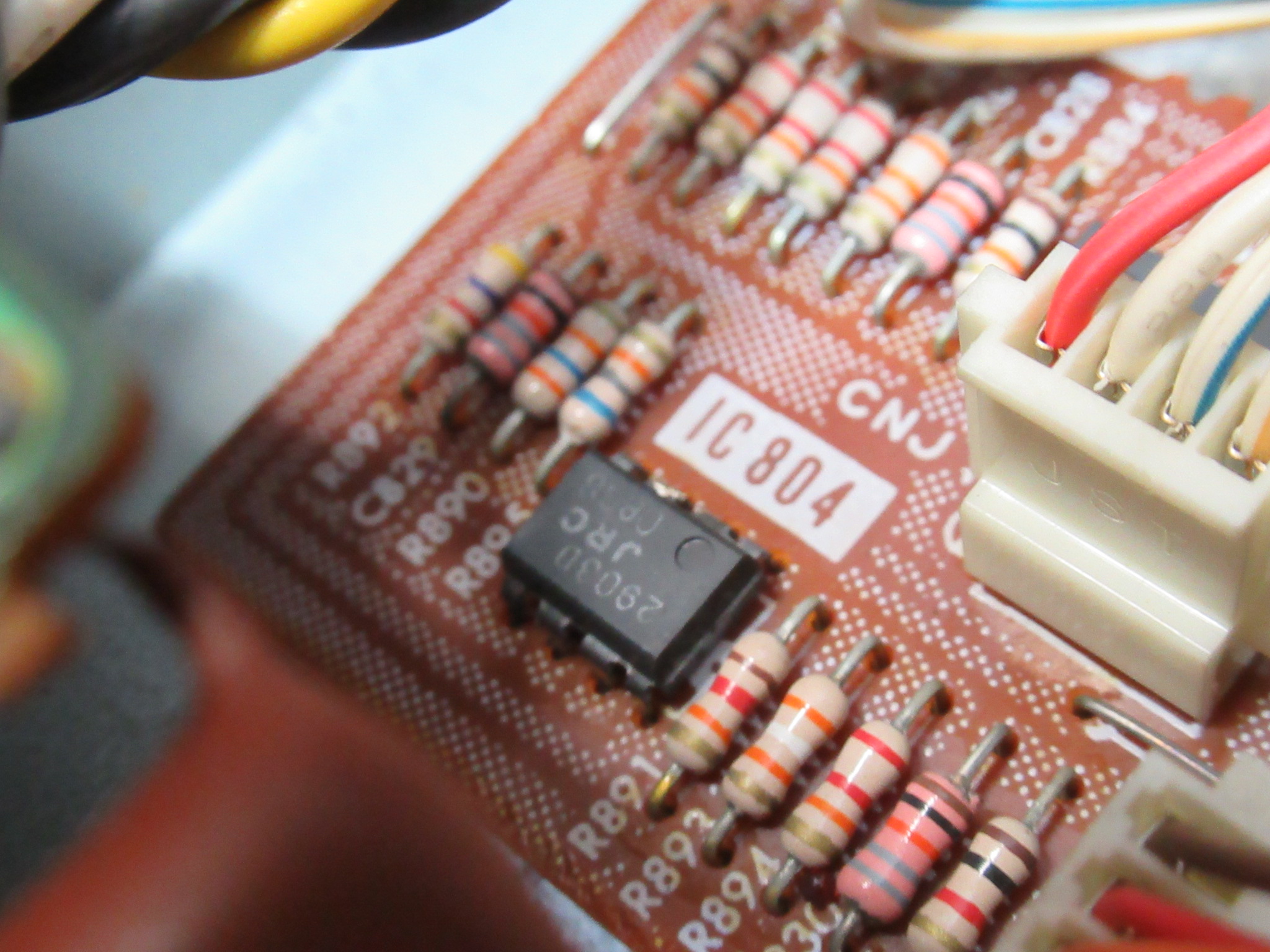

容疑者を発見しました。「VOLTAGE COMPARATOR」のICの端子が先ほどと同様、真っ黒になっていましたので交換します。「VOLTAGE COMPARATOR」は、有線式のリモコンを接続した際の操作をコントロールするための回路のようです。

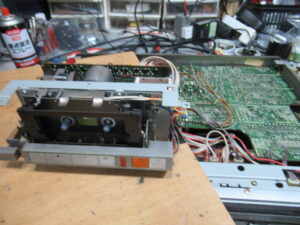

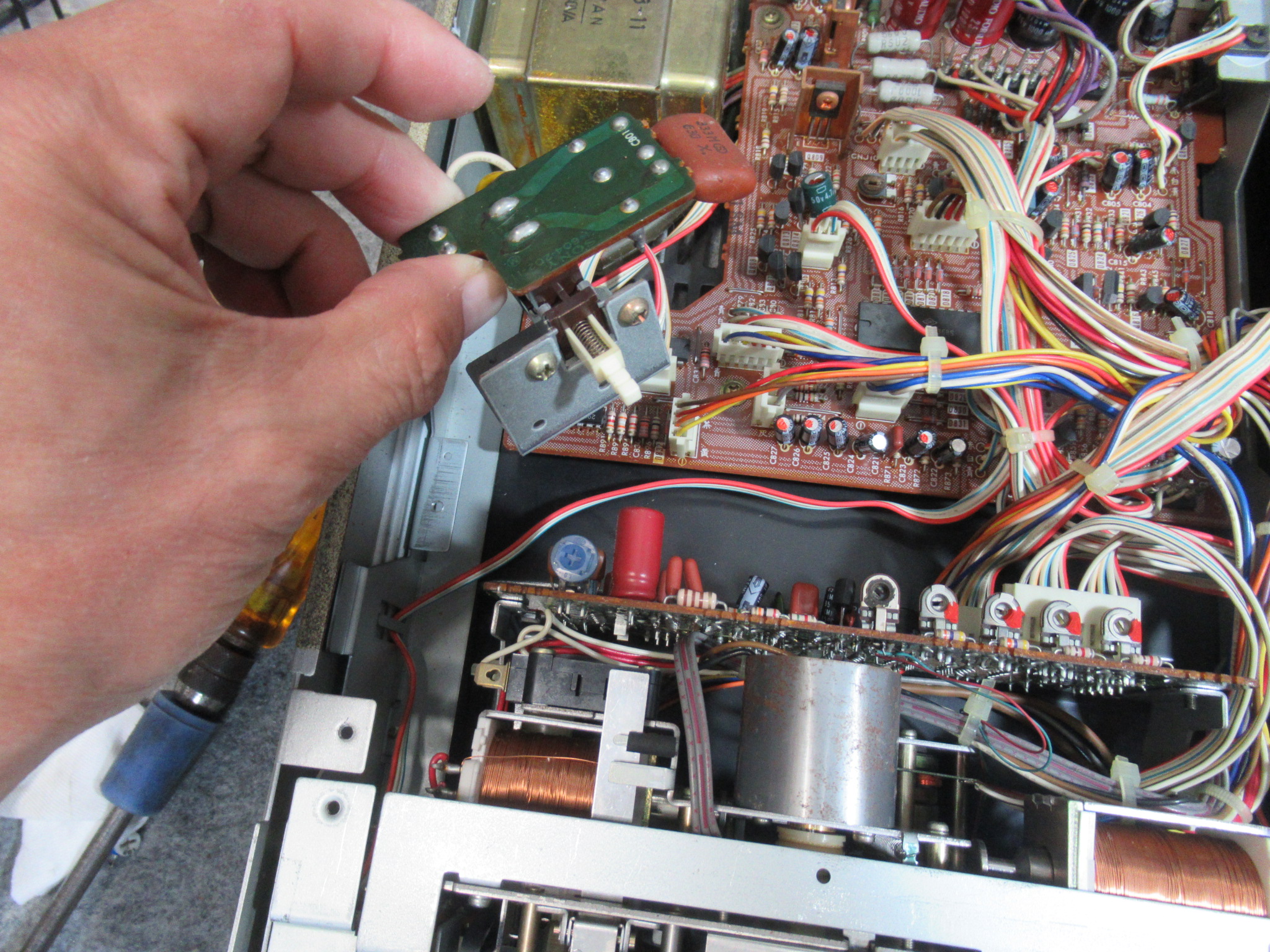

これでようやく安心してメカのメンテナンスに移ることができます。電源スイッチを取り外してメカを引き上げます。

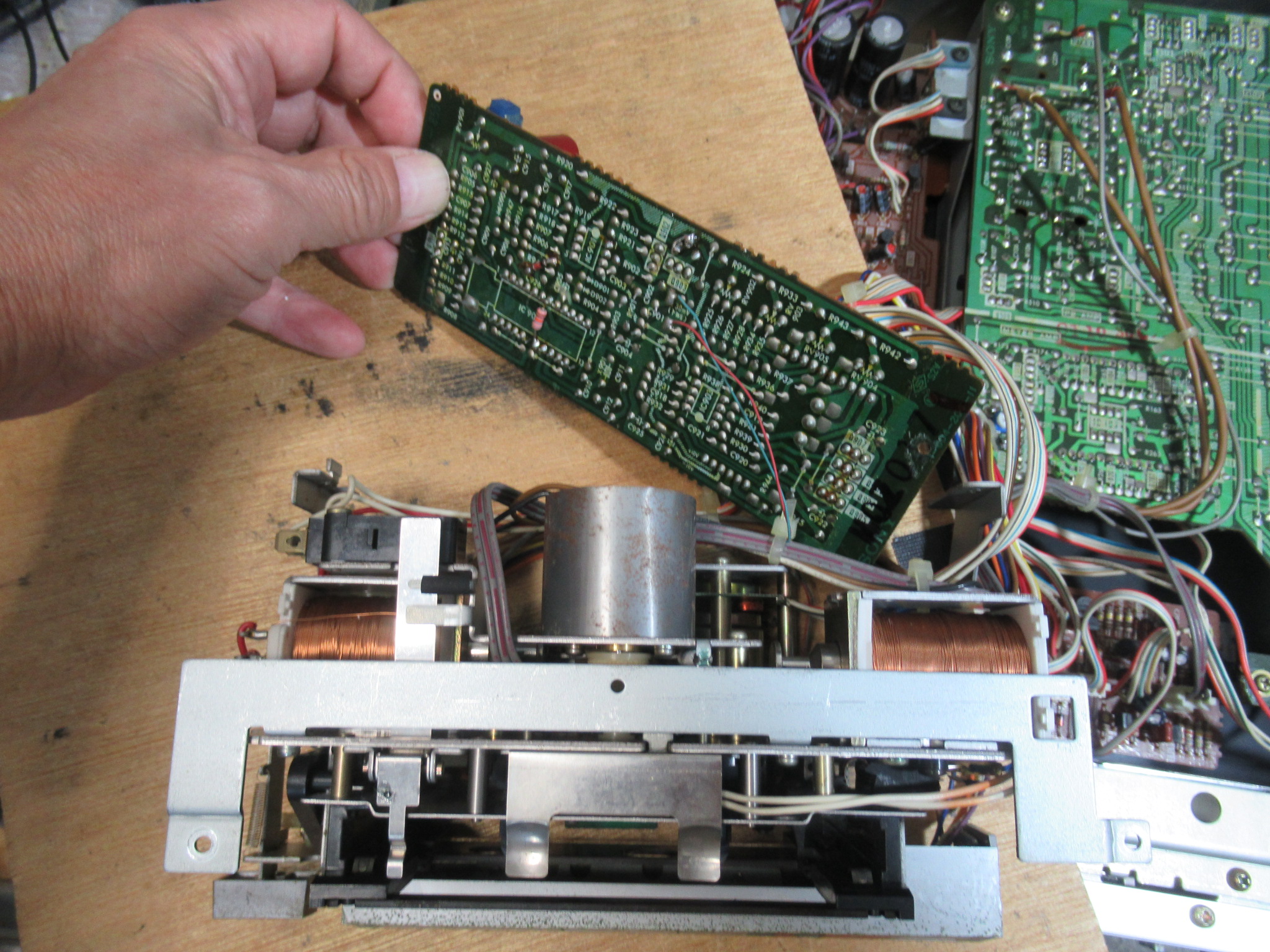

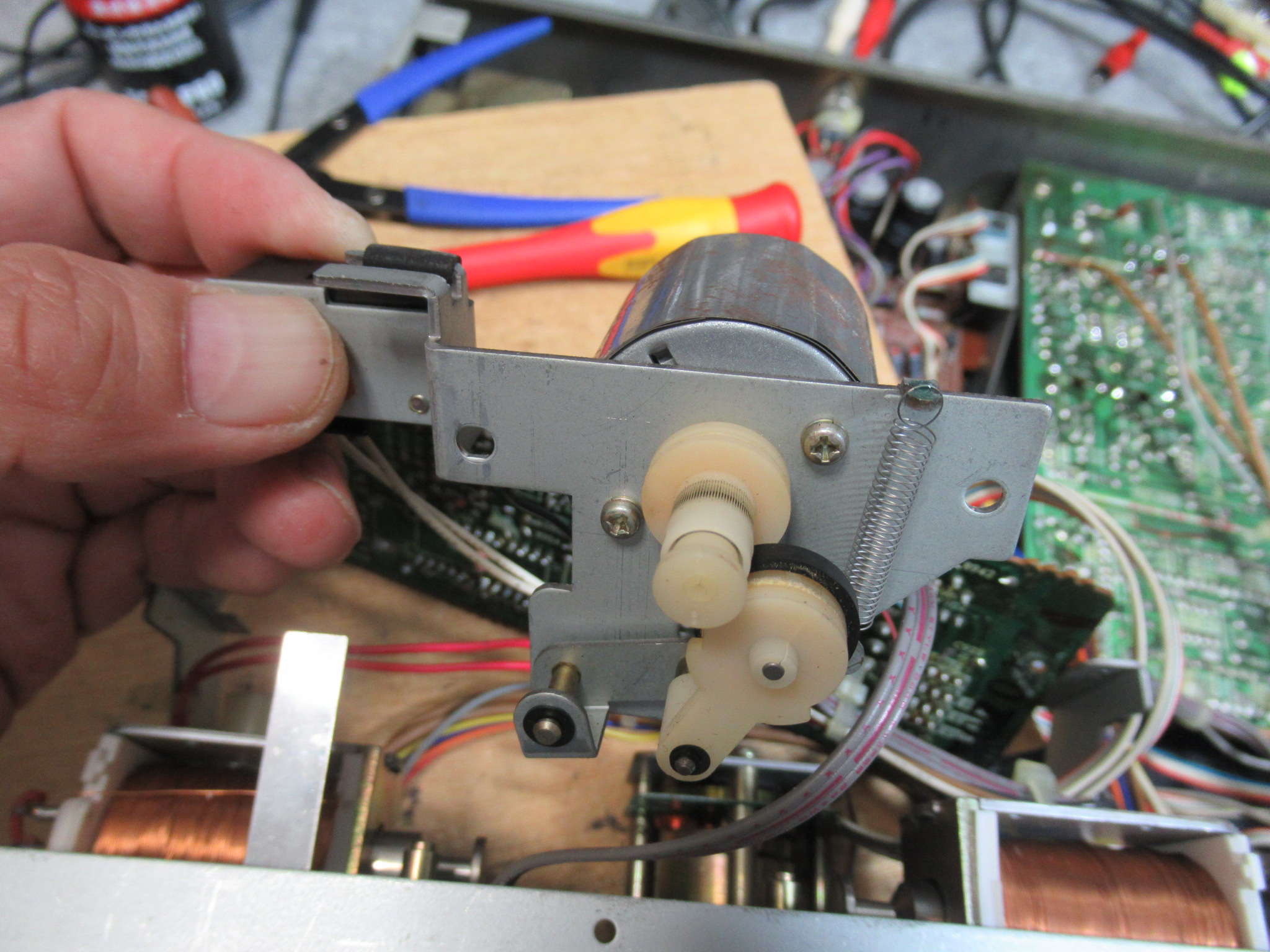

モーター基板を取り外し、リールユニットを取り出します。

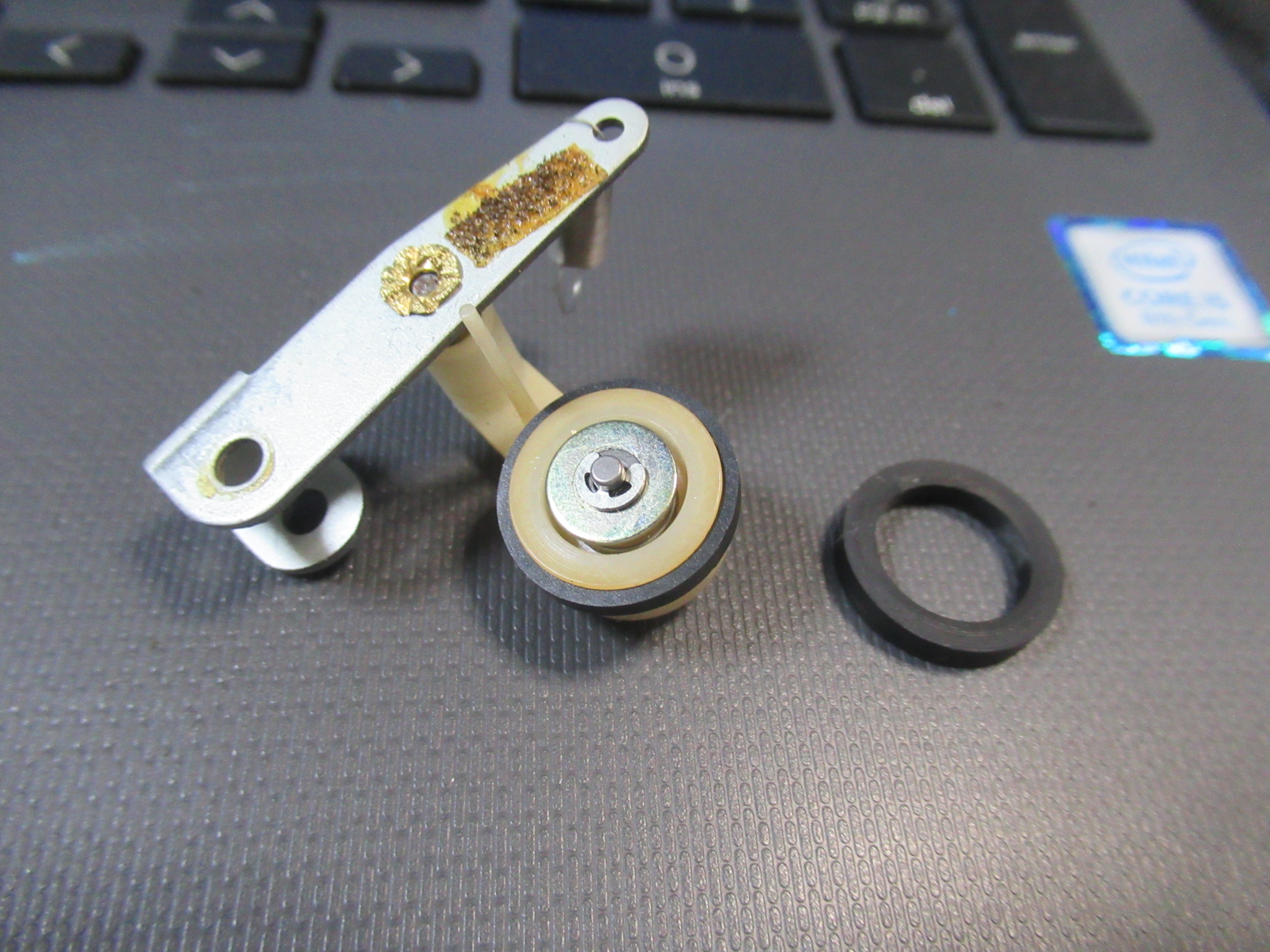

硬化しているゴムリングを交換します。

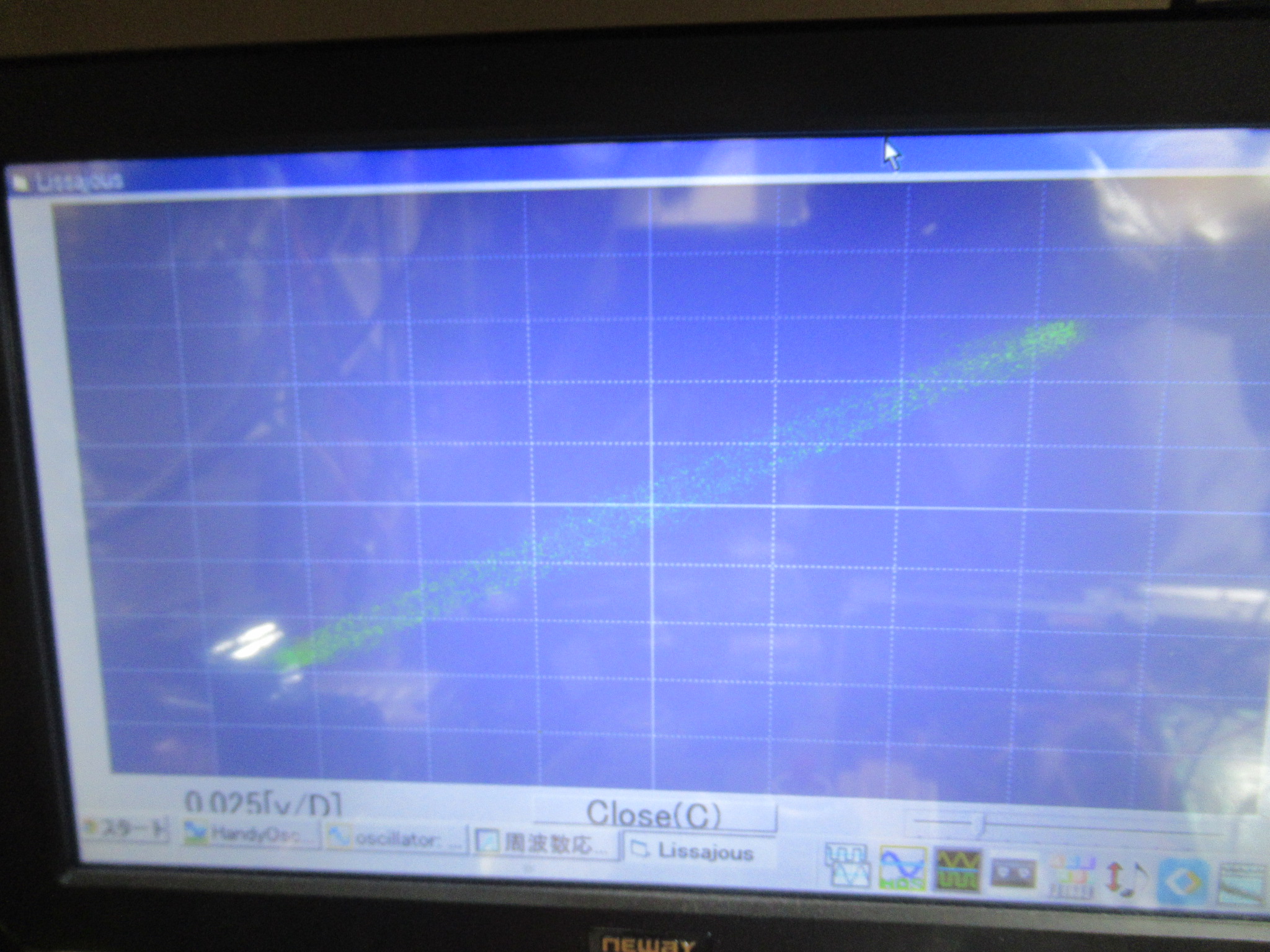

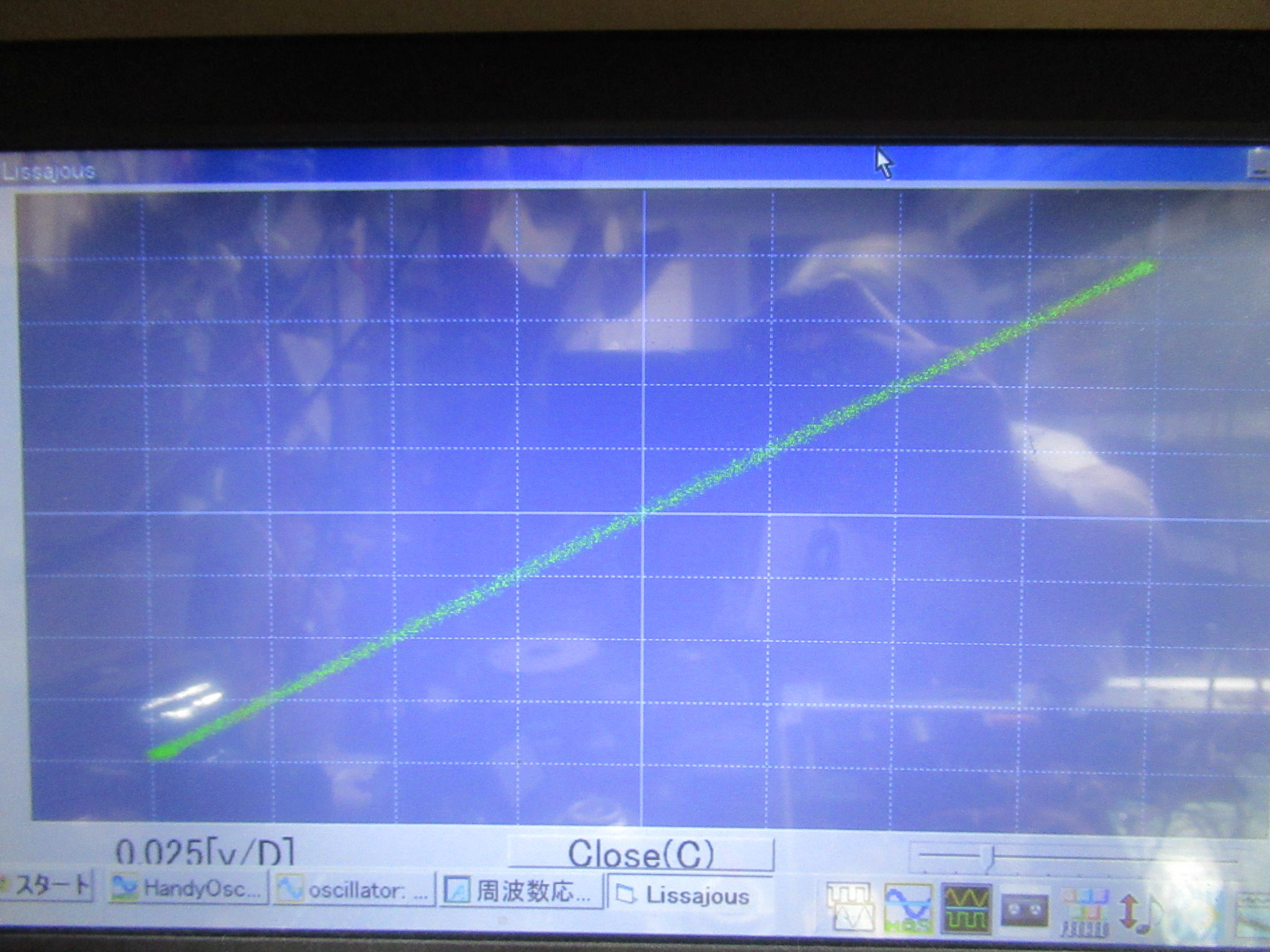

ヘッドアジマス、録再バランス調整を行います。

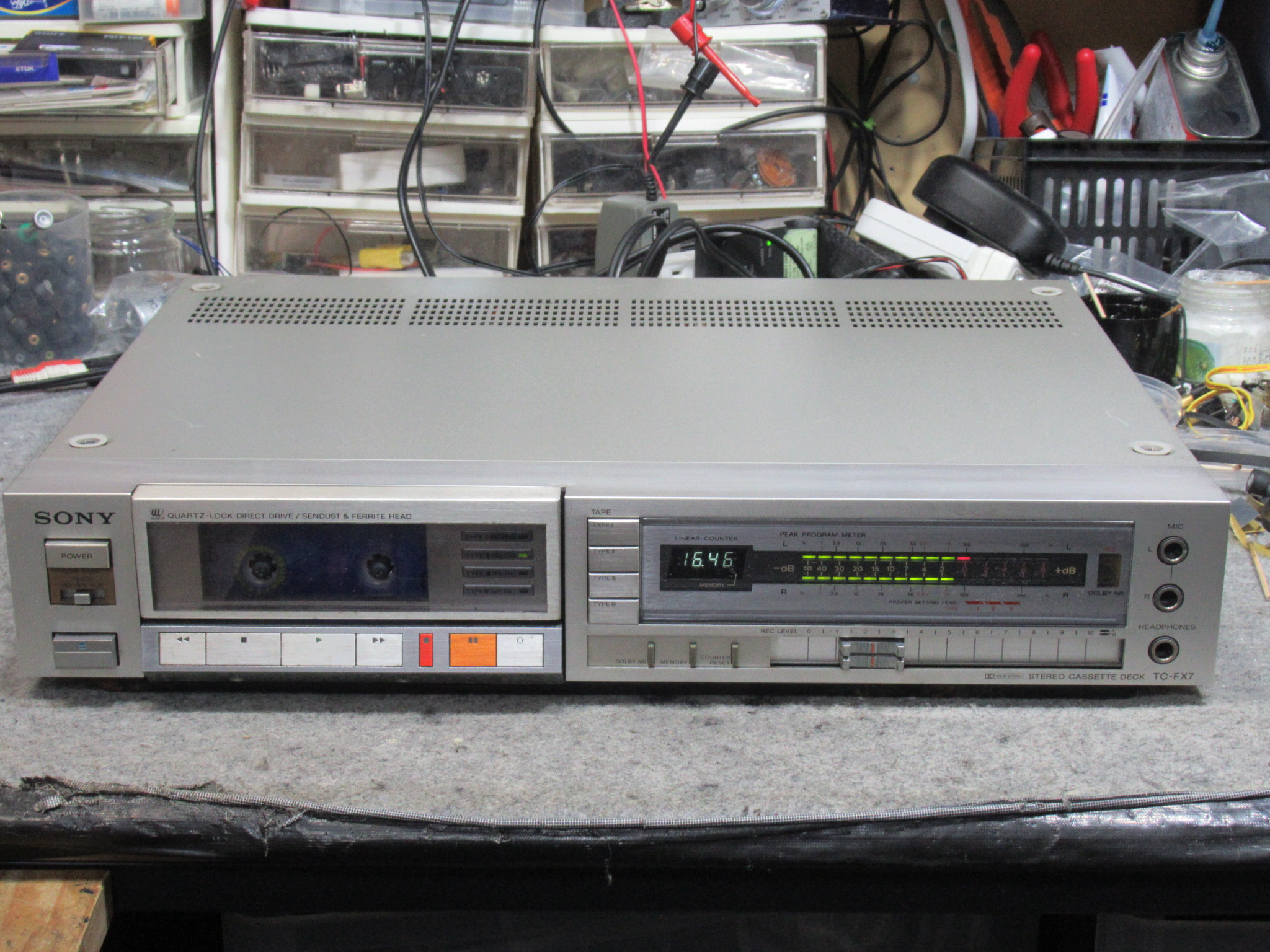

録音状況を確認し、修理完了です。
