久しぶりにDTC-1000ESの修理依頼をいただきました。
ローディング不可ということです。
トレイが頼りなくスライドします。テープをセットしますが、途中でローディングが失敗し、テープを取り出すと写真のような状態です。
全体的に動きが重くなっているという感じです。グリス硬化やベルト劣化が主な原因と思われます。
トレイユニットを取り外すためにはフロントパネルの脱着が必要です。
トレイユニットを外したところです。ここで一旦フロントパネルを元に戻すと次の作業が楽になります。
本体を真横にして底面の基板を開き、メカに接続しているコネクタを切り離します。
メカユニットを取り出しました。
構成ユニットを分解していきます。
右写真の指で指している可動式テープガイドが固着気味です。
分解して清掃＆グリスアップを行います。
ロータリーエンコーダーの樹脂製ギヤにひび割れが起きています。このままでは真っ二つに割れてしまいますので、細いスチールワイヤーと接着剤で補強します。
ギヤに無理な力が加わらないように、差し込み部のテーパー状になっている部分をヤスリで削ります。
テープをローディングするためのリングギヤです。可動部が固着していますので清掃しグリスを置換します。

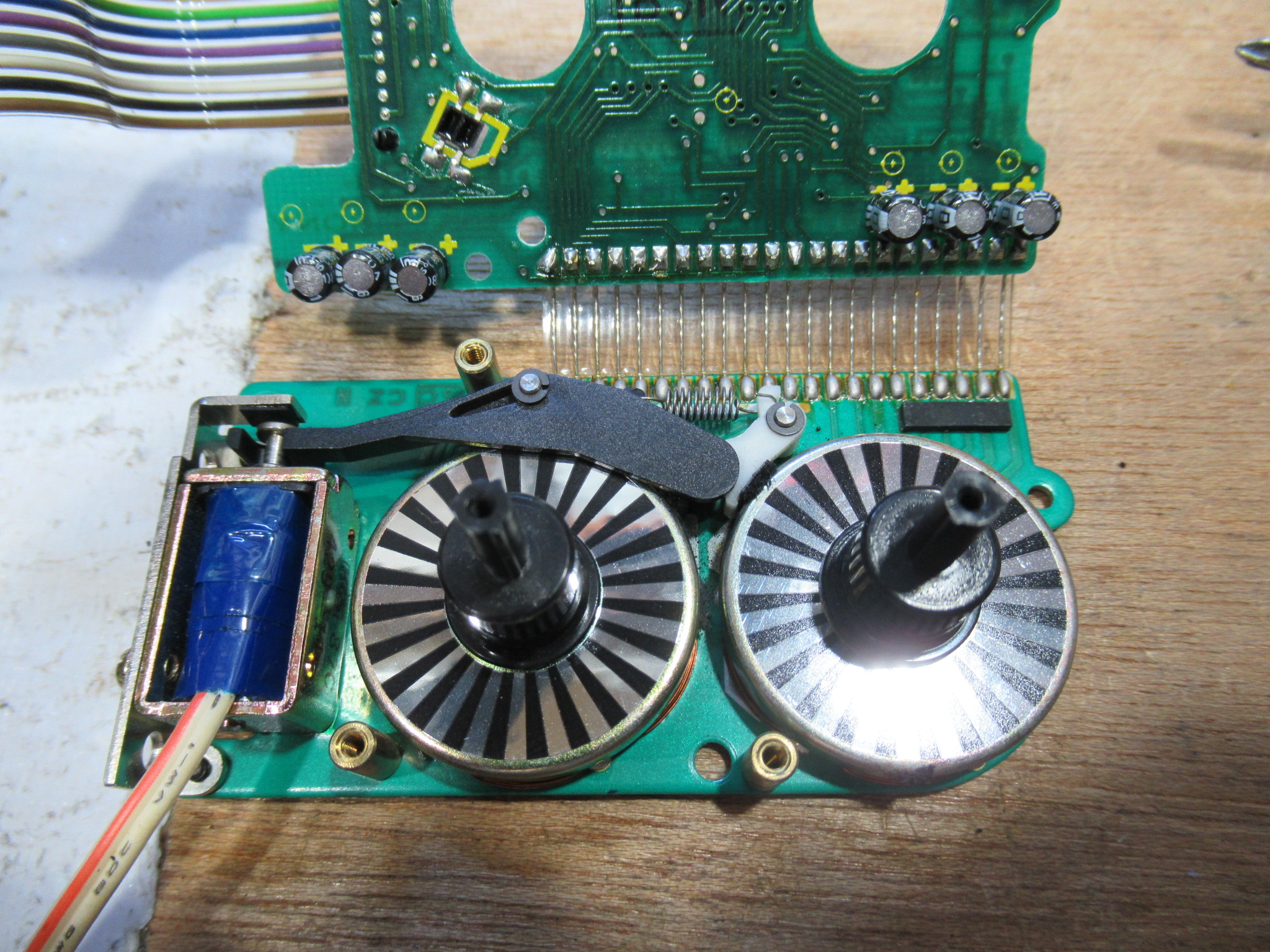

２DDリールユニットです。ブレーキパッドが貼り付いています。
ブレーキを分解します。
ボロボロになったパッドを張り替えました。
ヘッドのモーターをコントロールするユニットです。電解コンデンサーを交換します。
リングギヤにモーターの動力を伝達するベルトを交換します。ギヤを組み付けます。
メカの整備が完了しました。
続いてトレイユニットです。茶色いグリスがベタついています。
分解清掃し、ベルトも交換します。
トレイをスライドさせるベルトも硬化変形していますので交換します。バンコードで作成しました。
トレイユニットを仮つなぎして動作テストを行います。ここでロータリーエンコーダーの調整を行います。テープ走行＆音出しOKです。
トレイユニットを組み付けて、
完成しました。DTC-1000ESの音は別格ですね。
