先日に引き続き、TC-KA7ESの修理依頼をいただきました。
数年ぶりに使用しようとしたところ動作不良になっていたということです。
電源をONにすると、内部からモーターの音が鳴り続けます。
トレイを開けると鳴りやみますが、テープをセットしても再生できません。
カバーを開けます。
底板を取り外します。
固定している上下４本のビスを緩め、メカを取り出します。
カセットホルダーと化粧プレートを切り離します。
ヘッドとピンチローラーは綺麗です。

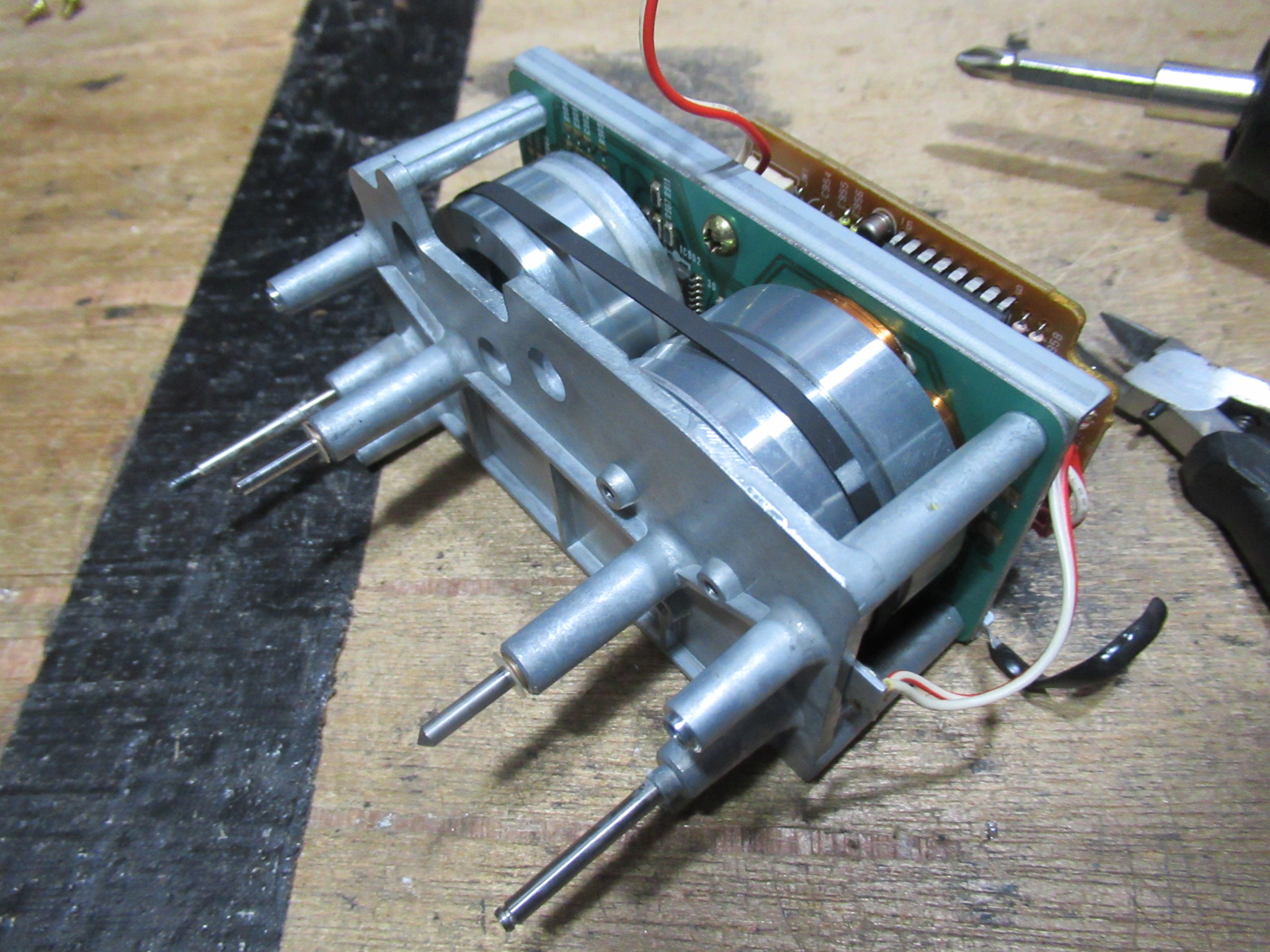

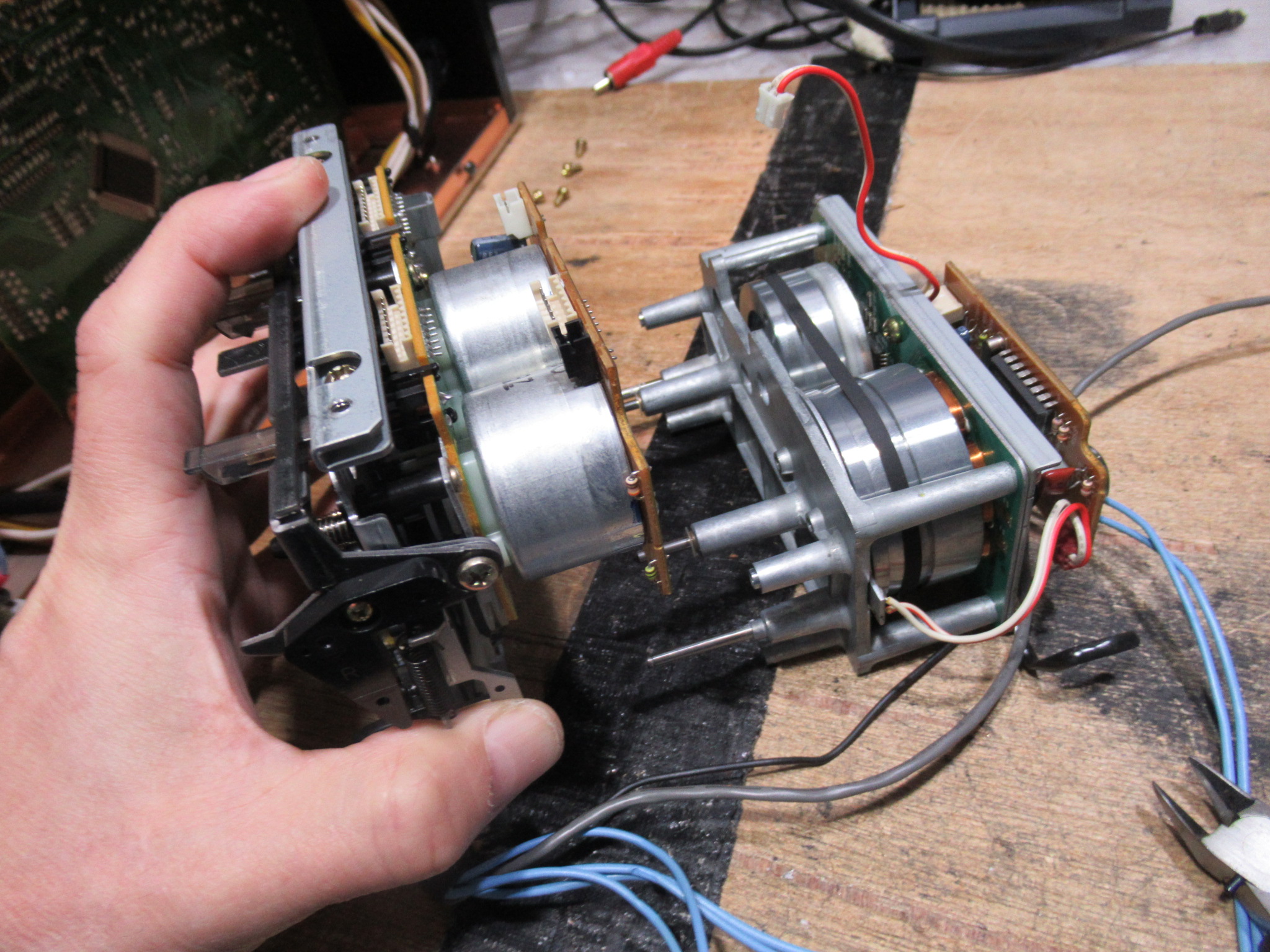

キャプスタンモーターを切り離します。
モーターを分解し、スあふとにグリスを処置します。
基板上の電解コンデンサーは目視では異状は見られませんが、
予防措置として交換します。
新しいベルトを掛けてモーターを組み立てます。
メカフロント部を分解します。
加水分解でベルトが伸びきっていますので新しいベルトに交換します。写真のように仮掛けして、組み立て時にモータープーリーに掛け直します。
ロータリーエンコーダーを取り外します。
分解して接点を清掃し、専用グリスを処置します。
テープポジション検出スイッチの接点を清掃します。
元通りに組み立てます。
アイドラーとピンチローラーアーム、化粧パネル、カセットホルダーを取り付けます。
本体に組み付けます。動作はOKです。
ミラーカセットを用いてテープの走行状況を目視点検します。
315Hzのテープを再生して速度の点検を行います。
ヘッドアジマスに狂いはありません。
左右同レベルの信号を入力し、それを録音再生モニターしてバランス調整を行います。
複数のテープで録音再生状況を確認し、完成です。
