SONYの３ヘッドデュアルキャプスタンカセットデッキ、TC-KA7ESの修理です。
５年ほど前からトレイが開かなくなったということです。
電源を入れると異音が鳴り続けます。
操作はまったく受け付けません。
カバーと底板を取り外し、メカを取り出します。
カセットホルダーと化粧パネルを取り外します。

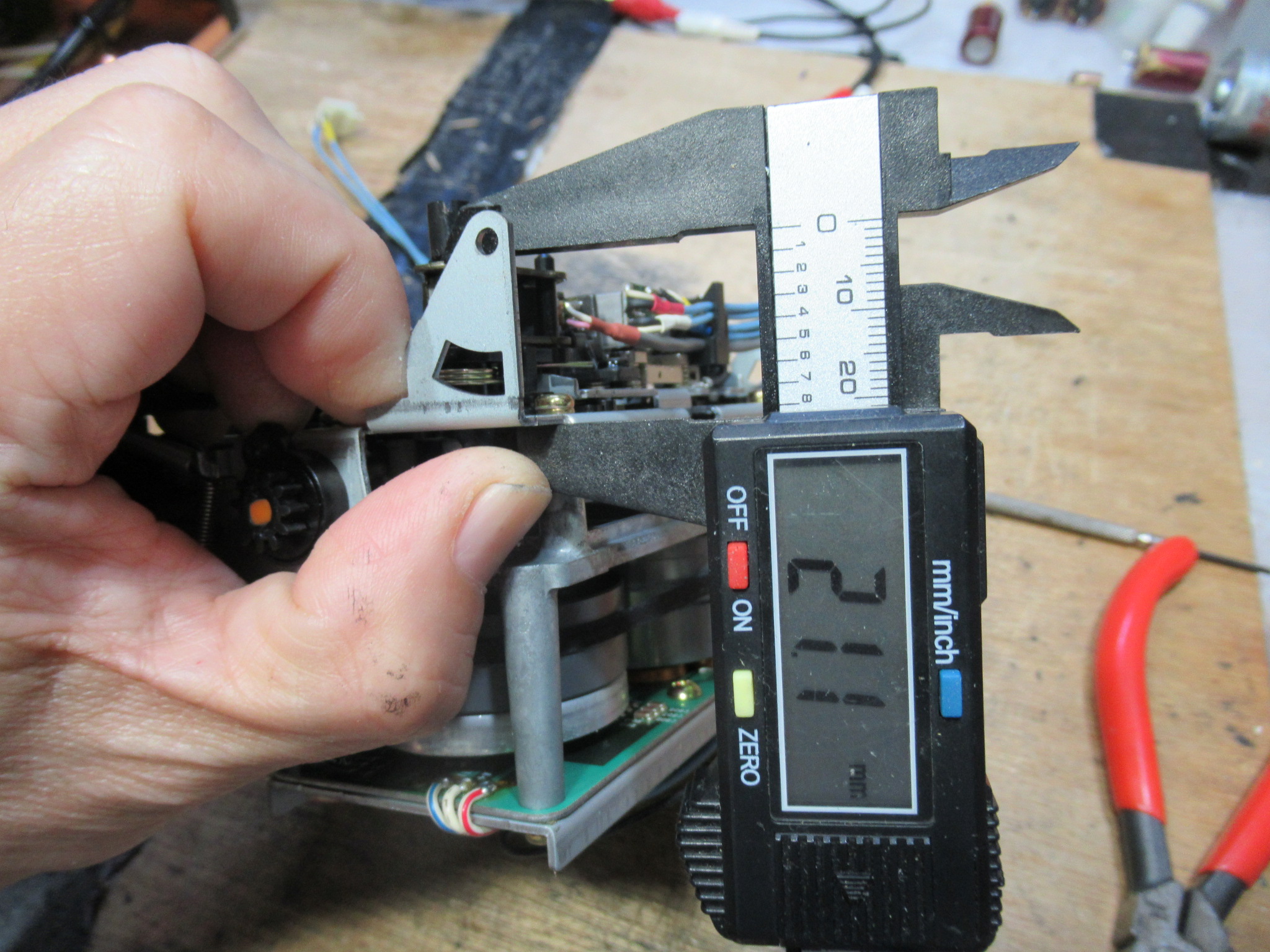

ピンチローラーを取り外す前に元の位置を測定します。
ピンチローラーアームとアイドラーを取り外します。左側ピンチローラーはコアに充填剤を用いた劣化しやすいタイプが用いられていました。
左右とも交換します。

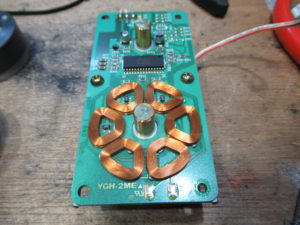

キャプスタンモーターを切り離し分解します。
基板上の電解コンデンサーに液漏れは見られませんが、
トラブルの予防措置として交換します。
キャプスタンのシャフトにグリスを塗布し、新しいベルトを掛けて組み立てます。
メカフロント部を分解します。
溶けたベルトがモータープーリーに巻き付いています。綺麗に清掃します。
新しいベルトを仮掛けします。
ロータリーエンコーダーを分解します。
接点を研磨清掃し、スライド接点専用グリスを塗布します。

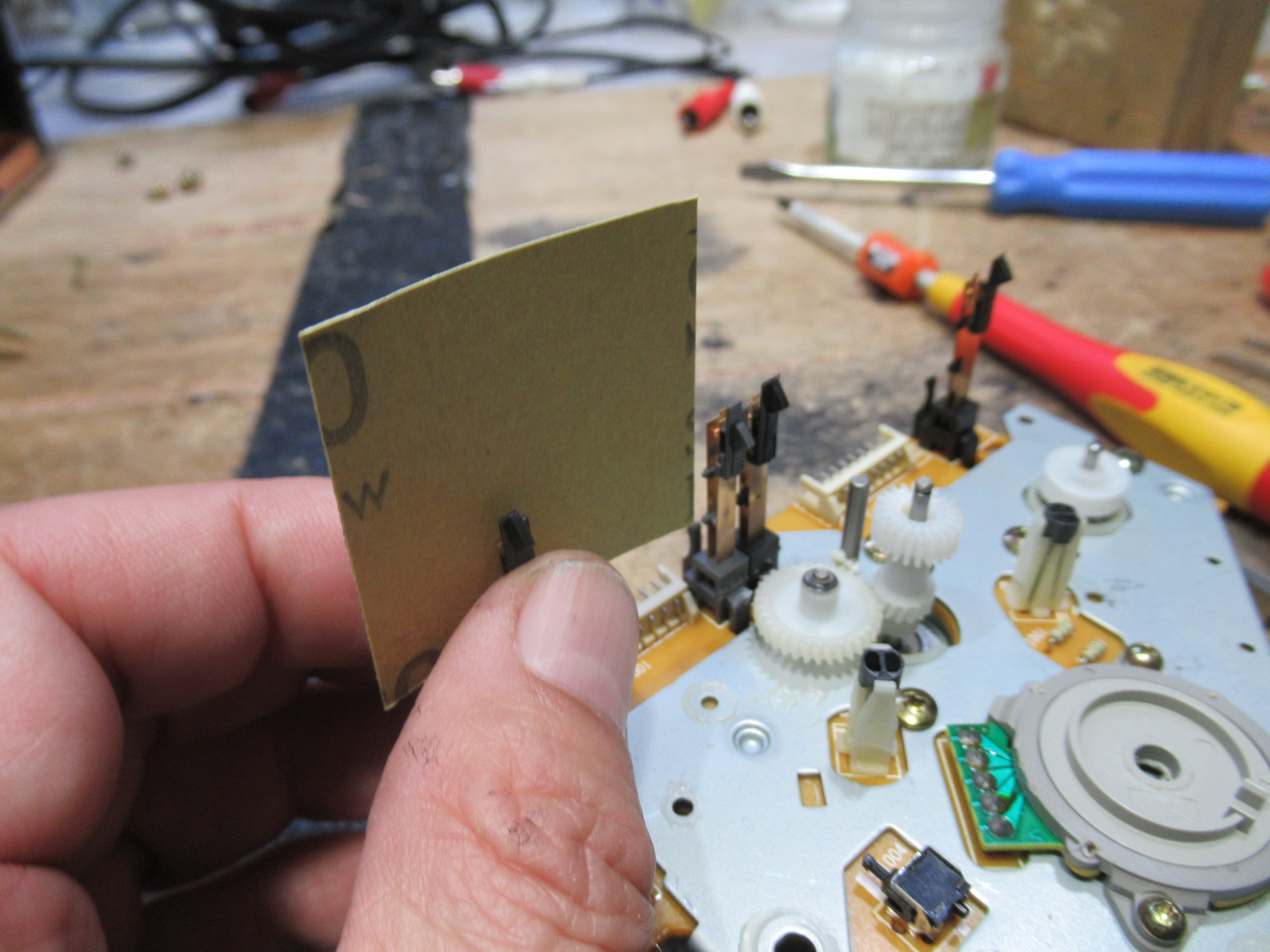

テープポジション検出スイッチの接点を清掃します。
元通りに組み立てます。
本体にメカを組み付けて走行テストを行います。
ミラーカセットを用いてテープの走行状態を目視で点検します。
315Hzの信号が記録されたテープを再生し速度の点検を行います。
ヘッドアジマスの調整を行います。
左右同レベルの信号を入力し、それを録音再生モニターしてバランス調整を行います。
テープポジションの異なる数種類のテープを用いて録音再生状況を確認し、完成です。
