SONY製3ヘッドデュアルキャプスタンカセットデッキ、TC-K333ESGの修理を行います。
数年前に中古動作品として購入されたそうですが、1年ほど前から不調ということです。今回は「リフレッシュメニュー(ピンチローラー交換あり)」に加え、オーディオ回路の劣化コンデンサーも交換します。
トレイ開閉はOKですが、ヘッドが上がらないため再生できません。
カバーを開けてメカを取り出しました。
カセットホルダー、化粧パネルを取り外します。
左側のピンチローラーアームは調整式になっています。取り外す前に元の位置を測定しましたが、製造時よりも0.4~0.5mmほど奥側に取り付けられていました。この位置ではクロストークやテープの巻き込みが起こっても不思議ではありません。組み立て時に調整を行いたいと思います。
ピンチローラーアームとアイドラーを取り外します。
劣化したピンチローラーを交換します。左側はコアが抜けていました。
キャプスタンモーターユニットを切り離します。
モーターユニットを分解し、
基板上の電解コンデンサーを交換します。
新しいベルトを掛けて組み立てます。
メカフロント部を分解します。
ベルトの掛かるプーリーがかなり汚れています。以前修理された方が、溶けたベルトを清掃しなかったようです。
オレンジクリーナーで清掃し、新しいベルトを仮掛けします(組み立て時に本掛けします)。
ロータリーエンコーダーを分解します。
汚れた接点を研磨清掃し、スライド接点専用グリスを塗布します。
オートセレクタ用スイッチ接点を磨きます。
整備済みのメカを本体に組み込み、動作確認を行います。
つづいてオーディオ回路の劣化コンデンサー交換を行います。フロントパネルを取り外します。
再生基板を取り外します。
スイッチ基板を取り外します。
すると、ヘッドホン基板上の劣化しやすいELNA製の電解コンデンサー(紫色)が現れますので、交換(2ケ:金色)します。
録音基板中央部の交換前後です(2ケ)。
録音基板後方の交換前後です(8ケ)。
再生基板です。
前方8ケ交換します。
後方2ケ交換します。
基板上のプリントミスを発見しました。交換済みの金色のコンデンサーの斜め左上になりますが、プラスとマイナスが逆に印刷されています。過去にも一度同じものを見たことがあります。そのときは一度騙されて動作不良になり苦労しましたが、今回は騙されません。
おそらく初期ロットのもので、製造後すぐに修正されたと思われ、この状況は数十台に一台程度にしかみられません。
動作確認を行います。
ミラーカセットを用いてテープパスを調整します。

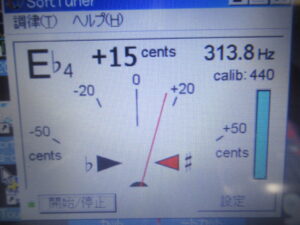

315Hzの信号が記録されたテープを再生し速度の点検を行います。僅かに遅い状態ですが、この程度では聴感ではまったくわかりませんので、使用上の問題はありません。
ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います。
録音状態を確認し、修理完了です。
