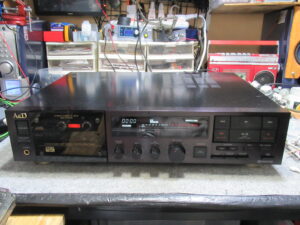

A&Dの3ヘッドデュアルキャプスタンカセットデッキ、GX-Z7000の修理依頼をいただきました。
数年前に購入した機器が、先日動作不良となったということです。
トレイ開閉はOKですが、
再生ボタンを押すと、ヘッドは上がりますが、リールが回りません。また、カムモーターの大きな動作音が鳴り続け、操作を受け付けなくなります。
それ以外にも、オートセレクタの作動不良、VOL類の接触不良を抱えているということです。
カバーとフロントパネルを取り外してメカを取り出します。
カセットホルダーと化粧パネルを取り外します。ホルダー内蔵の、カセットを押さえるスプリングにヘタリは見られません。
ヘッド周りのパーツを分解します。製造時に塗られたグリスは綺麗にふき取ります。
硬化しているピンチローラーを交換します。
リールとアイドラーを取り外します。
バックテンション用のブレーキパッドの表面が固まっています。これではバックテンションが強すぎて音揺れの原因となりますので、パッドを張り替えます。
劣化しているゴムリングを交換します。
ゴムリングが当たる面をアルコール脱脂します。
背面のモーター基板を取り外します。
かなり質の悪いベルトが取り付けられていました。後ほど交換します。
フライホイールです。ベルトの当たる面は綺麗でした。
カムモーターユニットのベルトも極細のものが2本掛けられていました。
右は当店で使用しているベルトですので、違いは一目瞭然です。
軸受け劣化で異音を発していたモーターとともに交換します。
オートセレクタ用のスイッチ接点を磨きます。
新しいベルトを掛けて組み立てます。
メカを本体に戻して動作確認を行います。
ミラーカセットを用いてテープの走行状態を目視点検します。
315Hzの信号が記録されたテープを再生し速度の点検を行います。通常、0.5%程度の狂いが見られますが、奇跡的に狂いはありませんでした。
ヘッドアジマスの調整を行います。
録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を耳で確認し、修理完了です。
