NakamichiのZX-5の修理依頼をいただきました。
昨年末に動作品ということで入手されたものの、再生が途中停止する不具合が見られるということです。
ZX-5の修理依頼があったのは久しぶりになりますが、ちょうど少し前、お客様から寄贈いただいたジャンクのZX-5を、一日かけてフルメンテを終えたばかりでしたので、ウォームアップは十二分です。

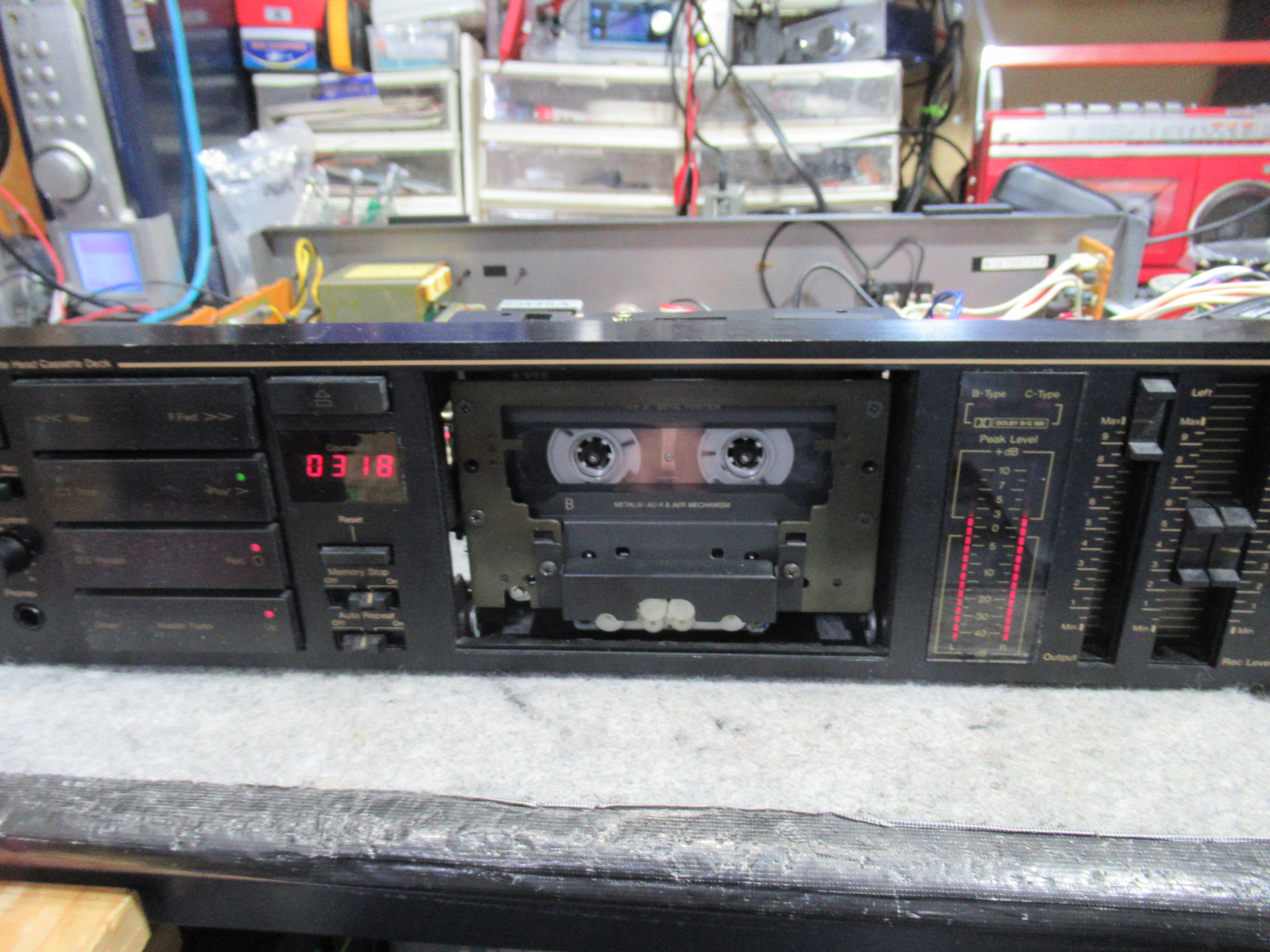

再生テストを行います。停止するのは決まってテープの終盤ですので、リールモーターの故障です。テープの終盤では、巻き取り側のリール回転が遅くなるため、モーターの回転数も低速になりますので、内部の接触不良がある場合は停止しやすくなります。
今回は、メカのメンテナンスと各種調整に加え、オレンジキャップの交換も行います。
カバーと底板を取り外してメカを取り出します。
カセットホルダーと化粧パネルを取り外します。
アイドラーゴムに接着剤のようなものが付着しています。なぜかはわかりません。
これは想定内ですが、バックテンションベルトが無くなっています。
ベルトは溶け切れて周りに付着していました。
これは右側のリールです。黒銀の模様は、回転センサー検知用ですが、銀色の部分が汚れています。このままではセンサーが誤作動する恐れがありますので清掃します。
アイドラーゴムを交換します。
トレイ開閉検知用スイッチの接点を磨きます。
コントロールモーターユニットを取り出します。
カムでON-OFFするスイッチ接点は汚れていません。おそらく最近メンテナンスされたものと思われます。
キャプスタンモーターユニットを取り外し、
ようやくリールモーターを取り外すことができました。
ブラシを傷めないように慎重に分解します。
ここもあまり汚れていません。前所有者がメンテナンスを行ったのでしょうか？いずれにしても、不具合の原因はここの接触不良と考えられますので、研磨剤とリューターで研磨します。
元通り組み付けて慣らし運転します。
テスト用機器に組み込んで、オーバーホール済みモーターが正常に動作することを確認します。
ビクター製のデッキもそうですが、ナカミチのキャプスタンベルトは、経年により表面がスベスベになりスリップしやすくなりますので、新しいベルトに交換します。
ヘッド周りをクリーニングします。
バックテンションベルトを取り付けます。
メカを元通り組み立てます。
本体に戻して動作確認を行います。問題が無いことが確認できましたので、オレンジキャップの交換に移りますが、ナカミチのデッキは、製造ロットによって回路構成や使用パーツが異なりますので注意が必要です。
録音再生、ドルビー回路にオレンジキャップが使用されています。
また、ZX-5では、このスイッチ基板の下にもいくつか使用されていますので、作業が煩雑になります。
フロントの化粧パネルを取り外します。

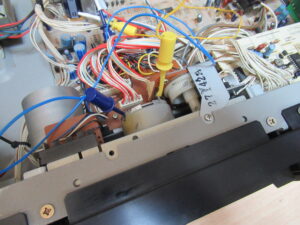

スイッチ基板を取り外します。
オレンジキャップが現れました。
交換を進めます。
計27個交換しました。
動作確認を行います。
315Hzの信号が記録されたテープを再生し、速度の調整を行います。

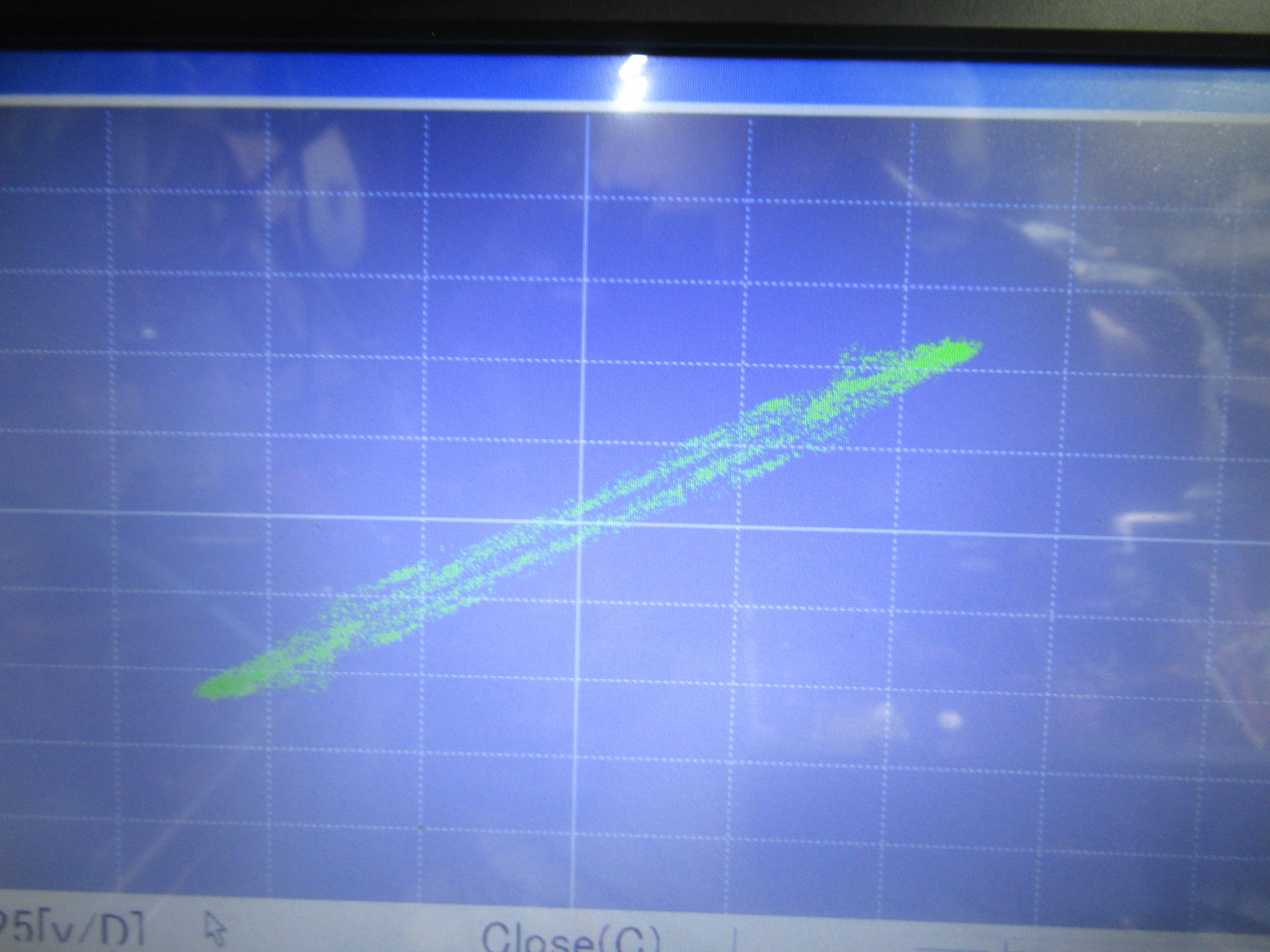

再生ヘッドのアジマス調整を行います。
録音ヘッドのアジマス調整を行います。
テープポジション別に録再バランス調整を行います。
録音状況を確認し、修理完了です。
