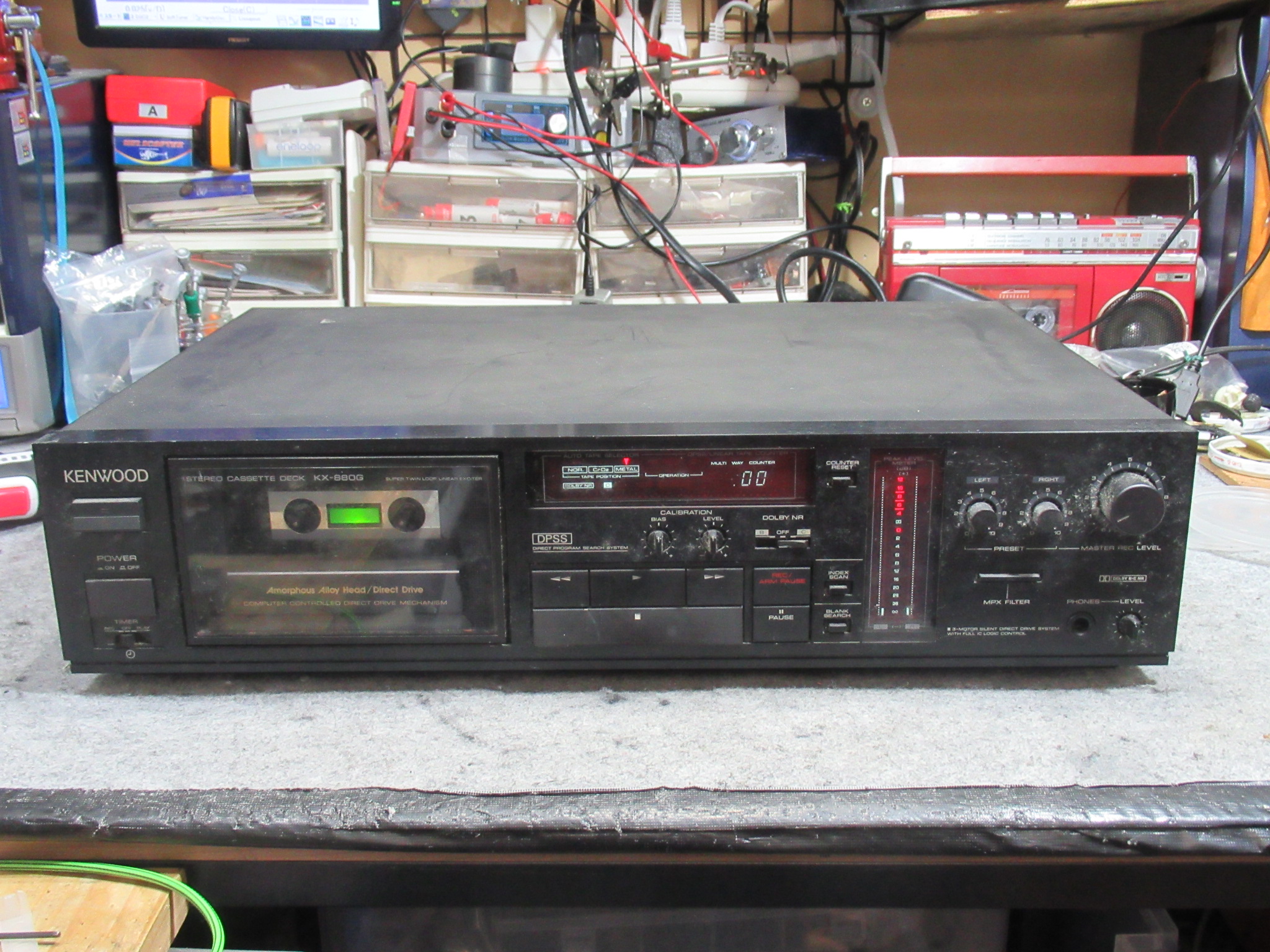

ケンウッド製２ヘッドシングルキャプスタンカセットデッキ、KX-880Gの修理依頼をいただきました。
10年ぶりに使用したところ故障していたということです。修理歴は無いようです。

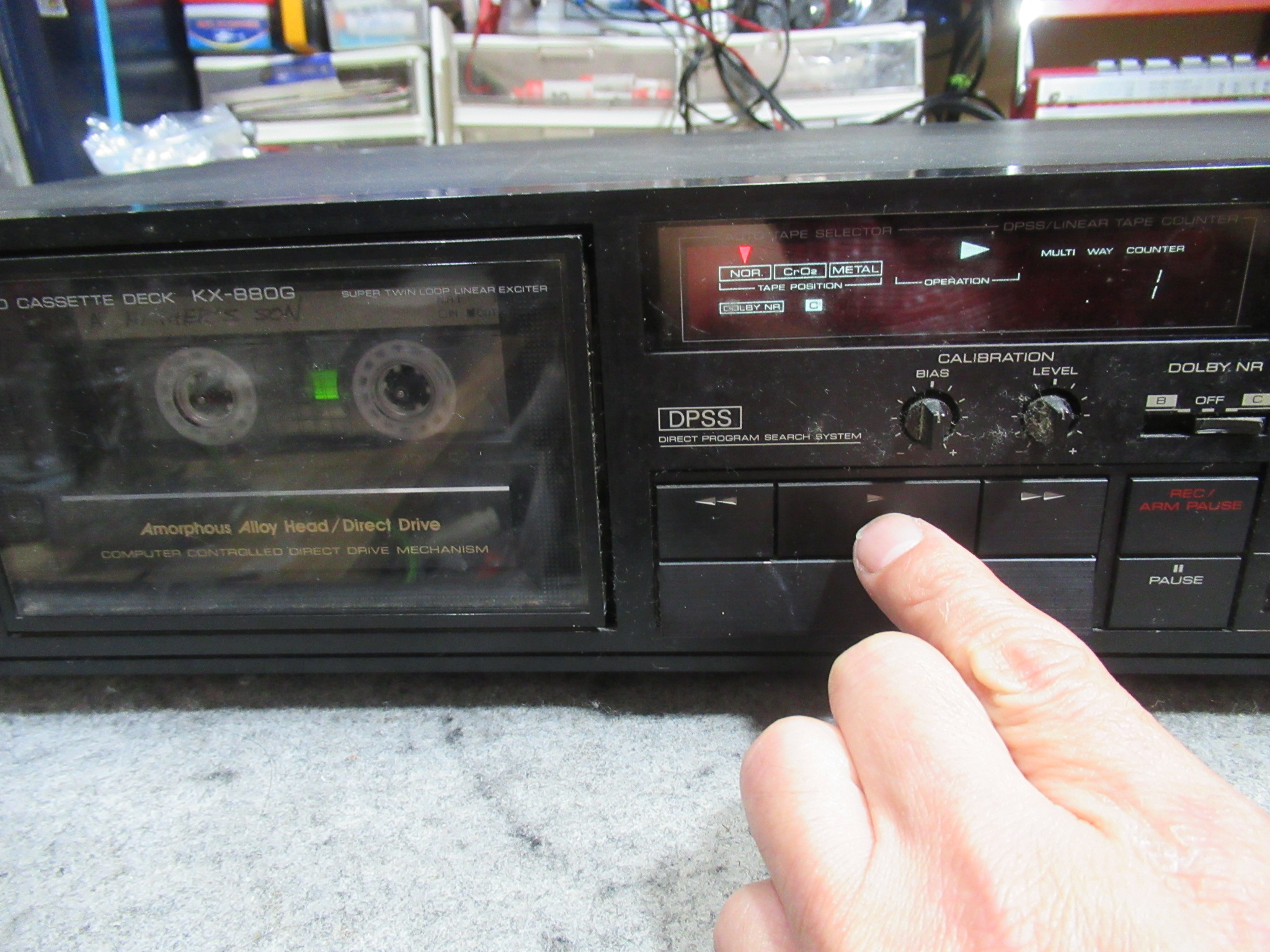

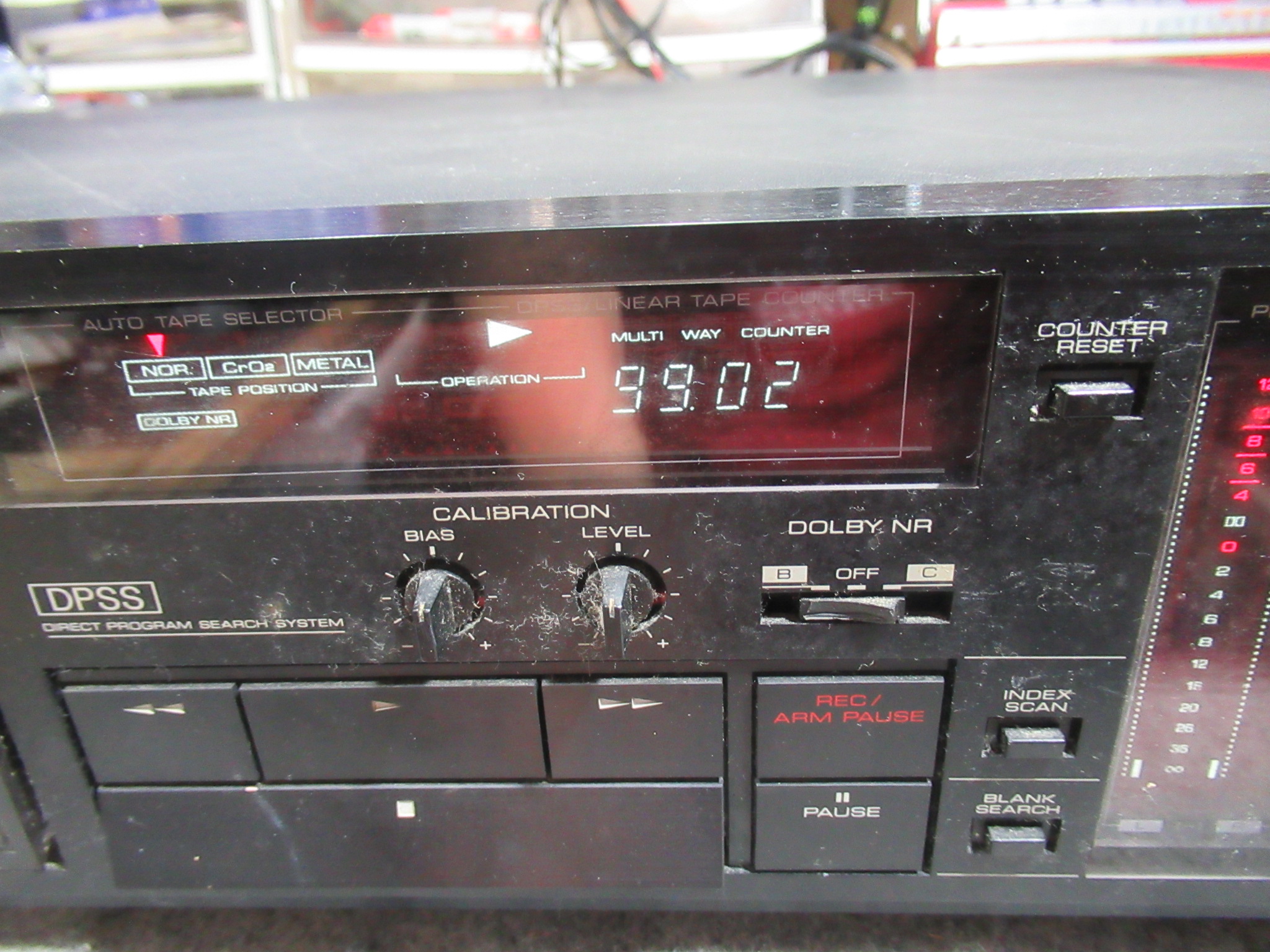

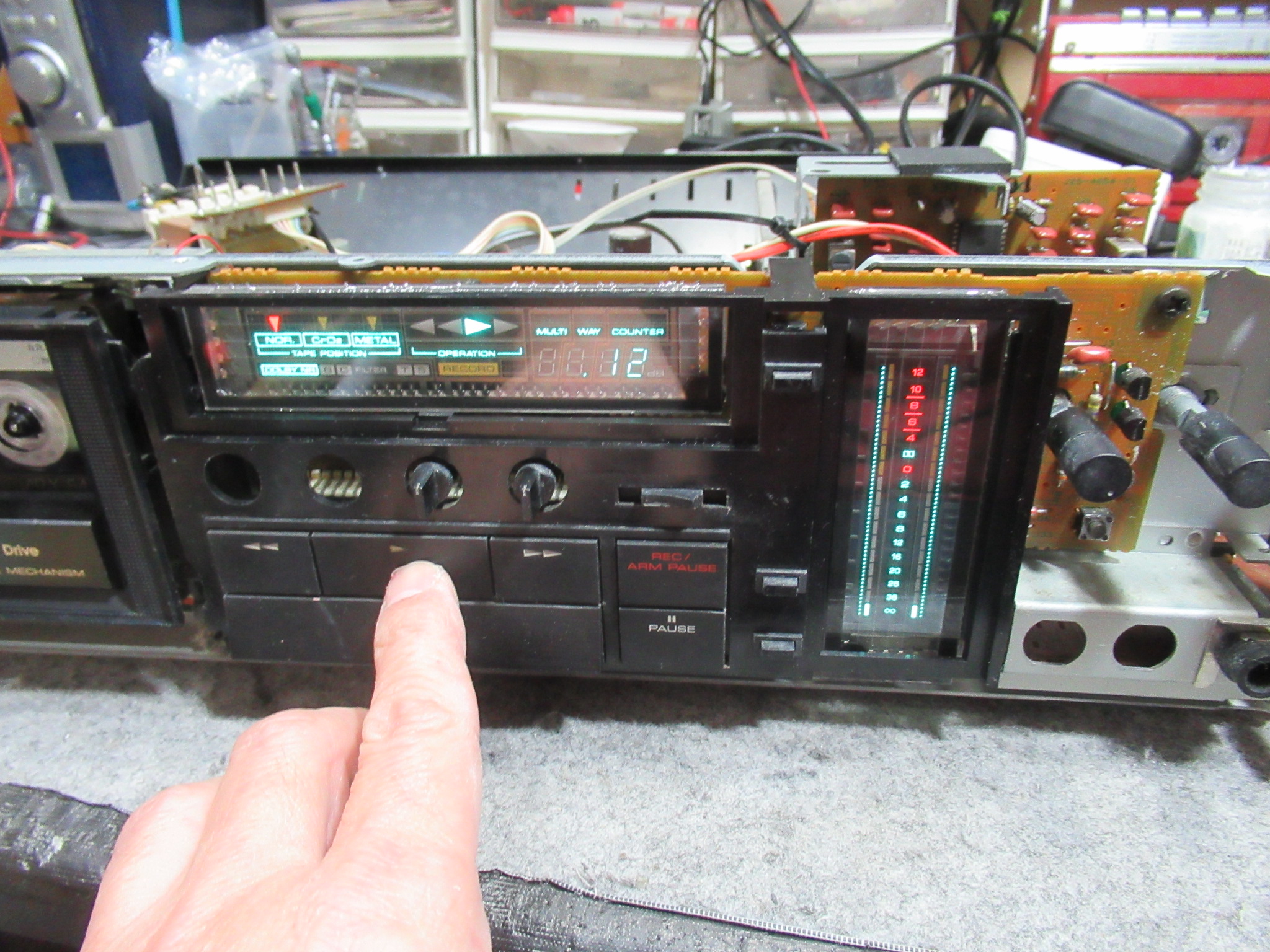

テープをセットして再生ボタンを押しました。一瞬もたつきましたが、テープ走行が始まりました。

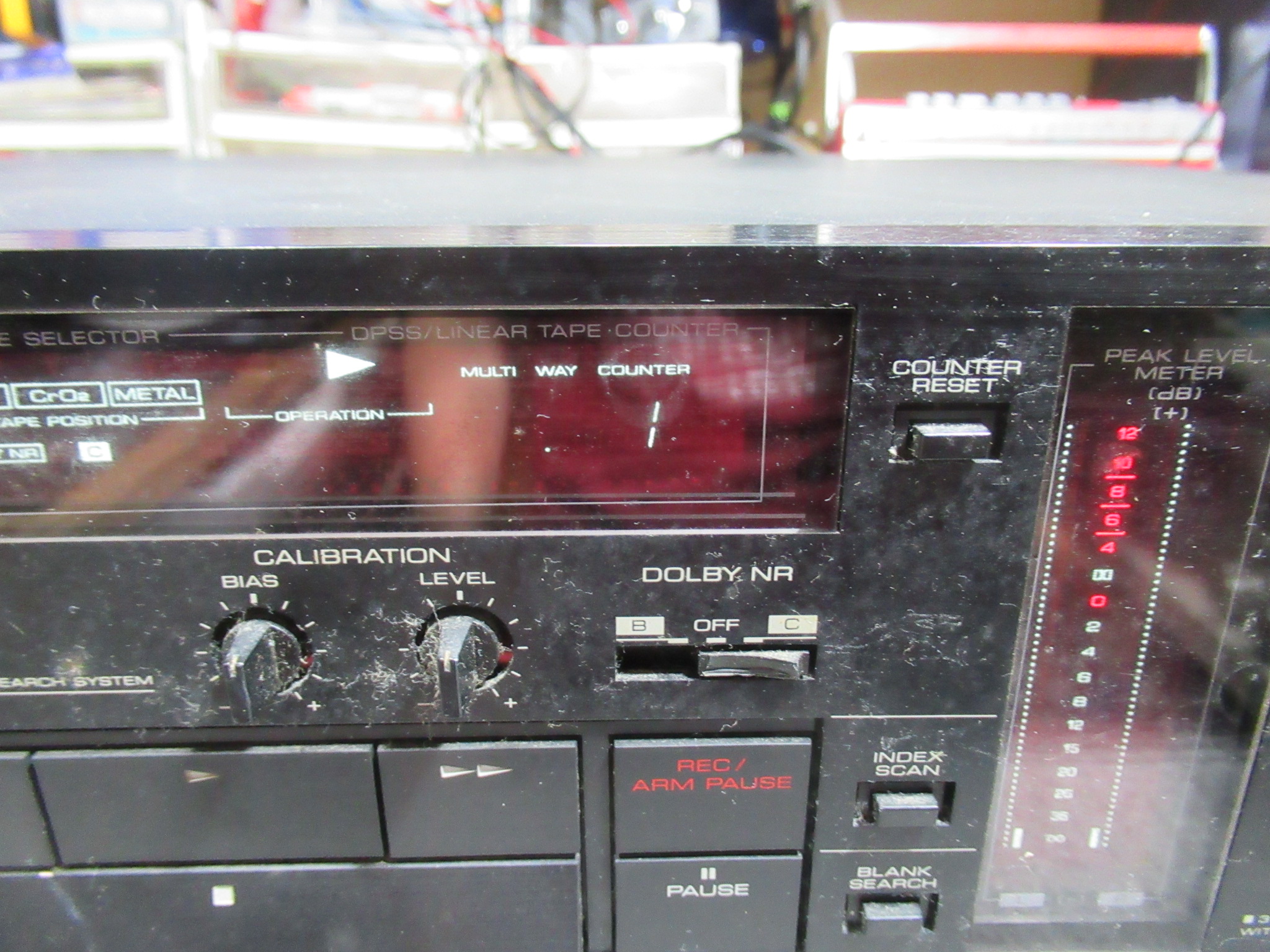

音が出ません。メーターも振れません。また、なぜかカウンターが「１」のまま動きません。
カウンターは、いつのまにか正常な状態に戻りました。インデックススキャン状態だったのかもしれません。

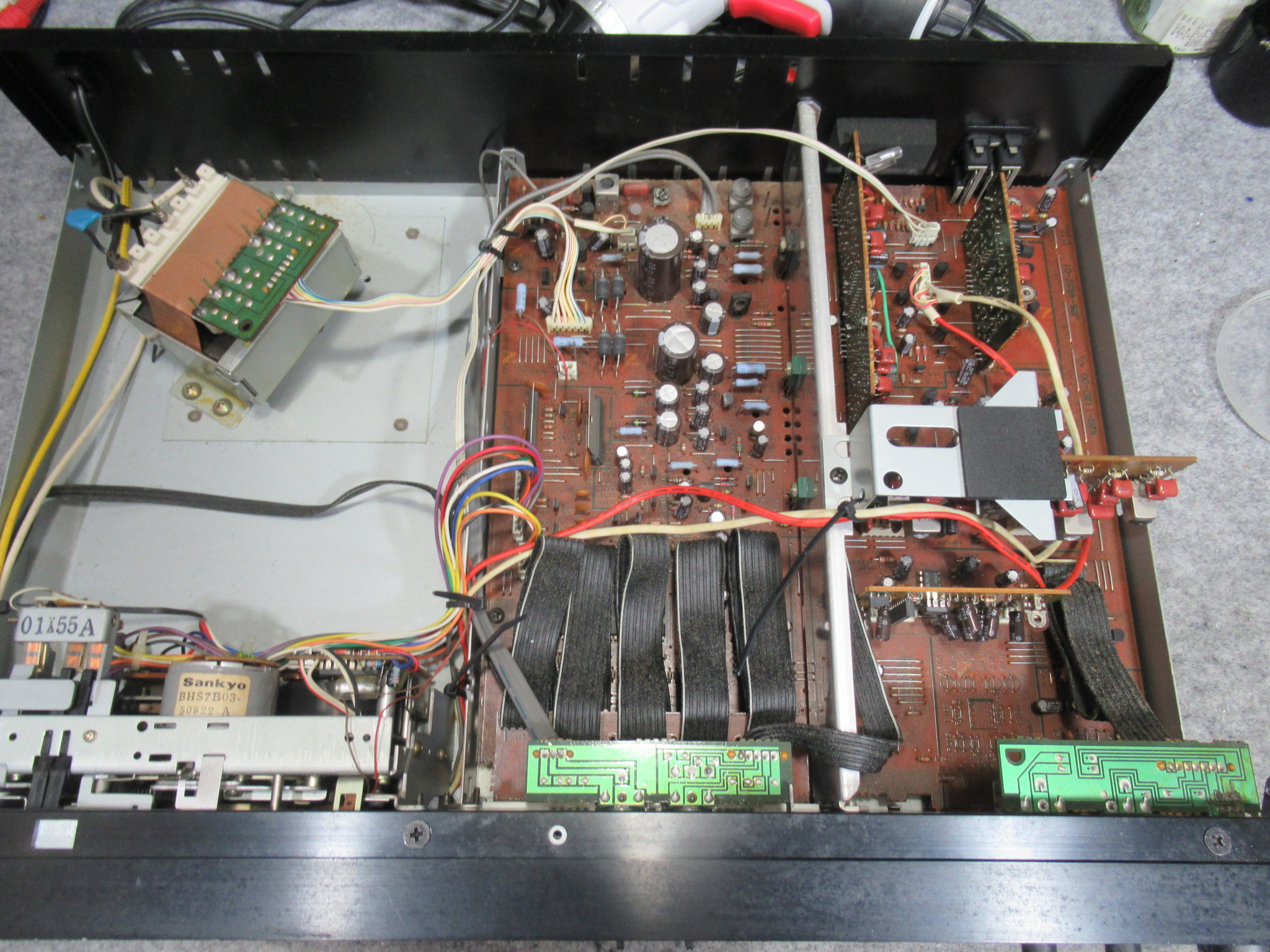

カバーを開けて点検を進めます。両CHとも音が出ないということは、電源ラインの故障の可能性が大です。テスターで各部の電圧を点検すると、-7.2Vラインが死んでいることがわかりました。

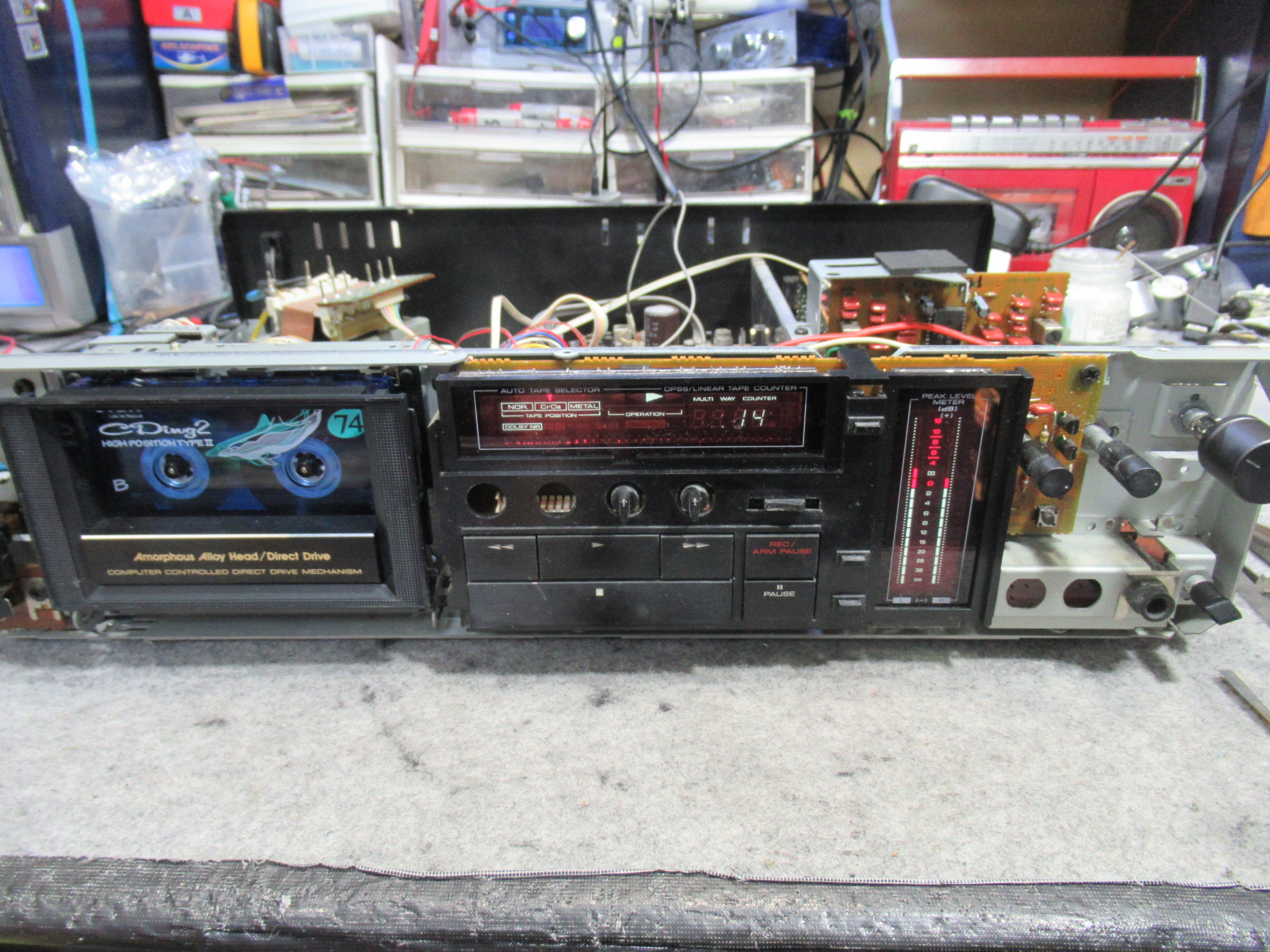

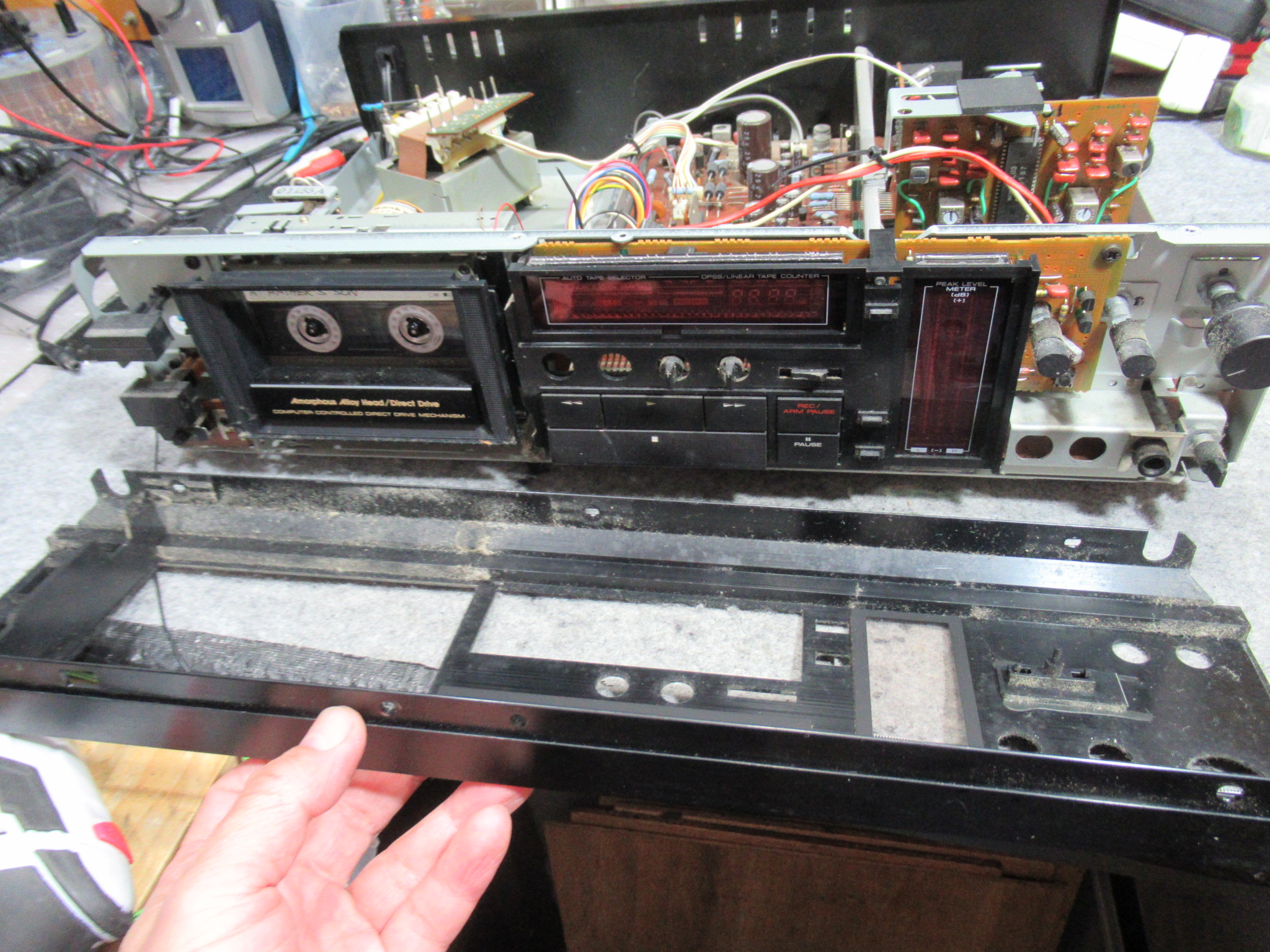

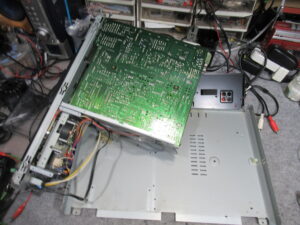

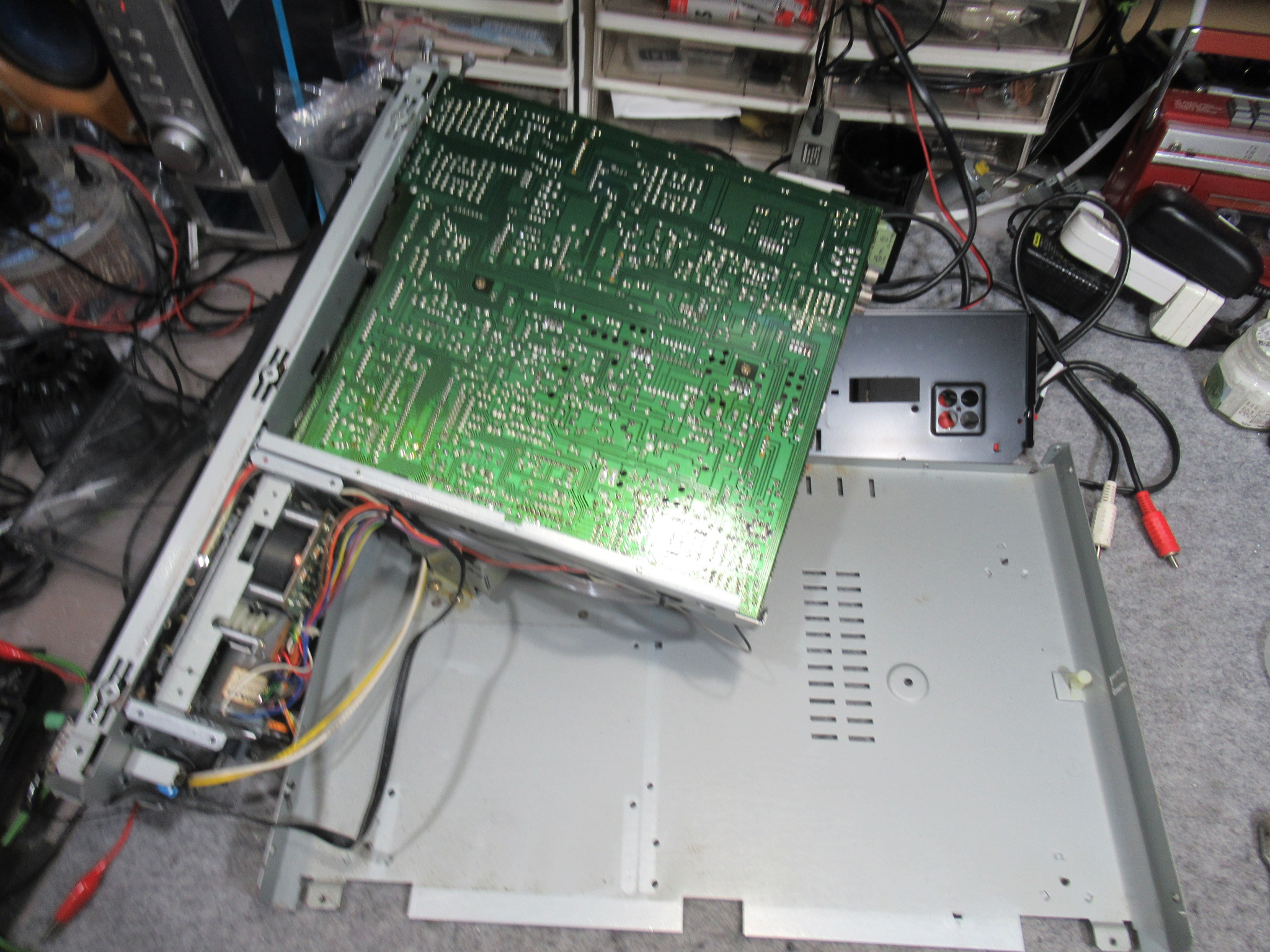

バックパネルとフロントパネルを取り外し、写真のような状態で作業を進めます。

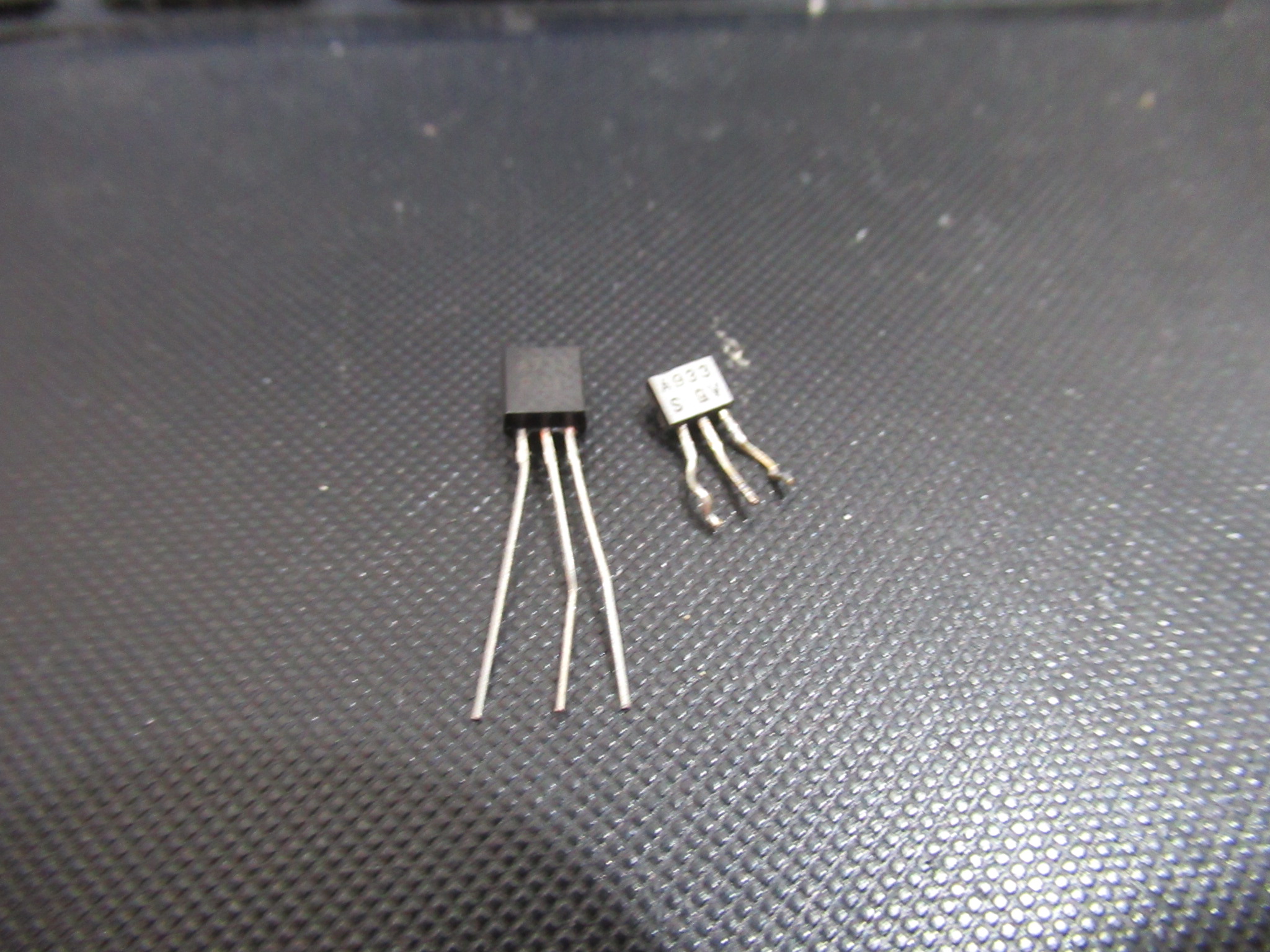

Q10（2SA933）のトランジスタが故障していましたので、代替品の2SC733と交換します。
しかし、残念ながら音は出ませんでした。

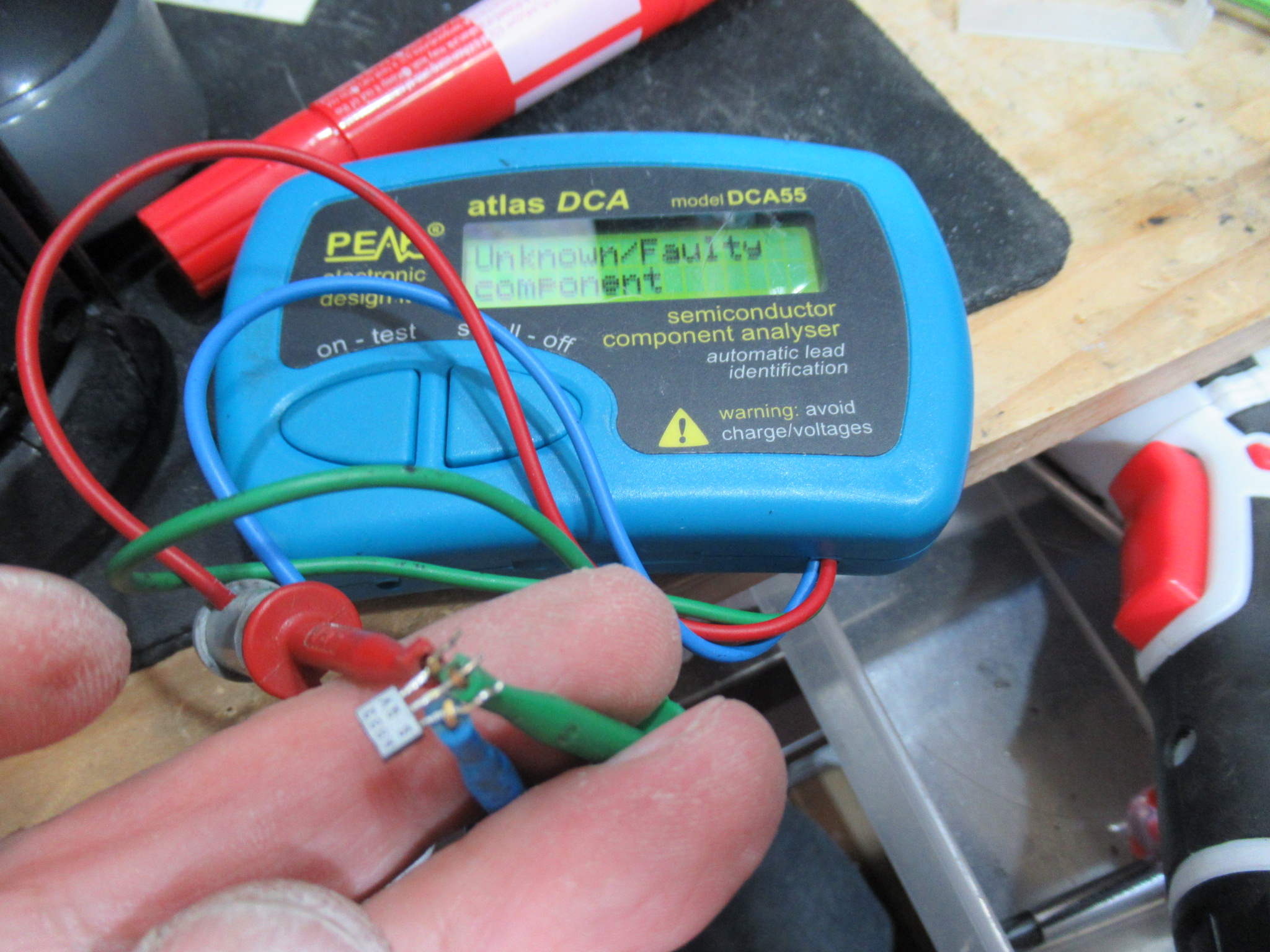

交換したトランジスタに触れると、火傷するほど高温になっていましたので、取り外して点検したところ故障していました。ということは、-7.2Vラインのどこかでショートが起きているということになります。

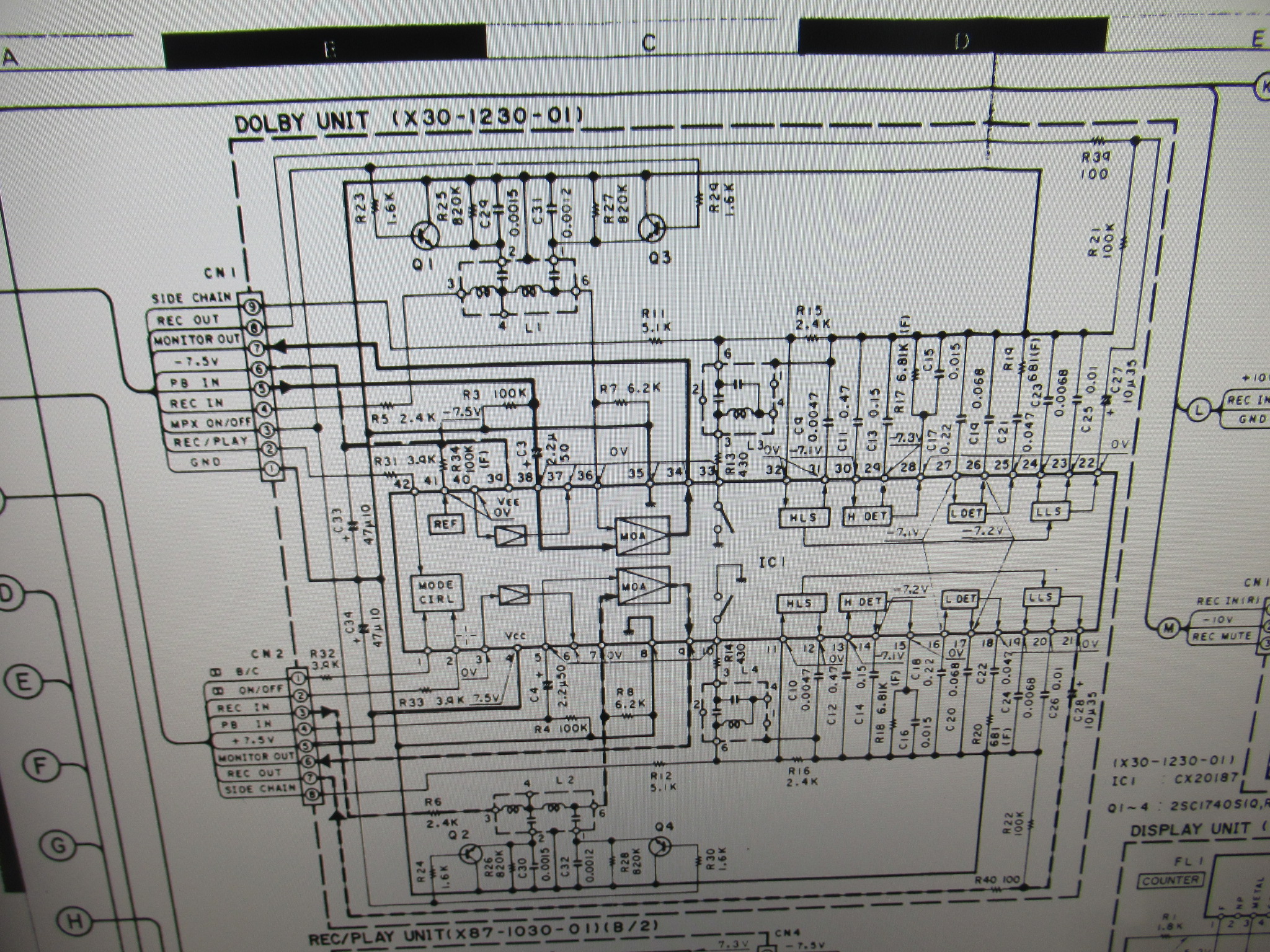

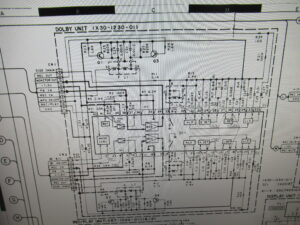

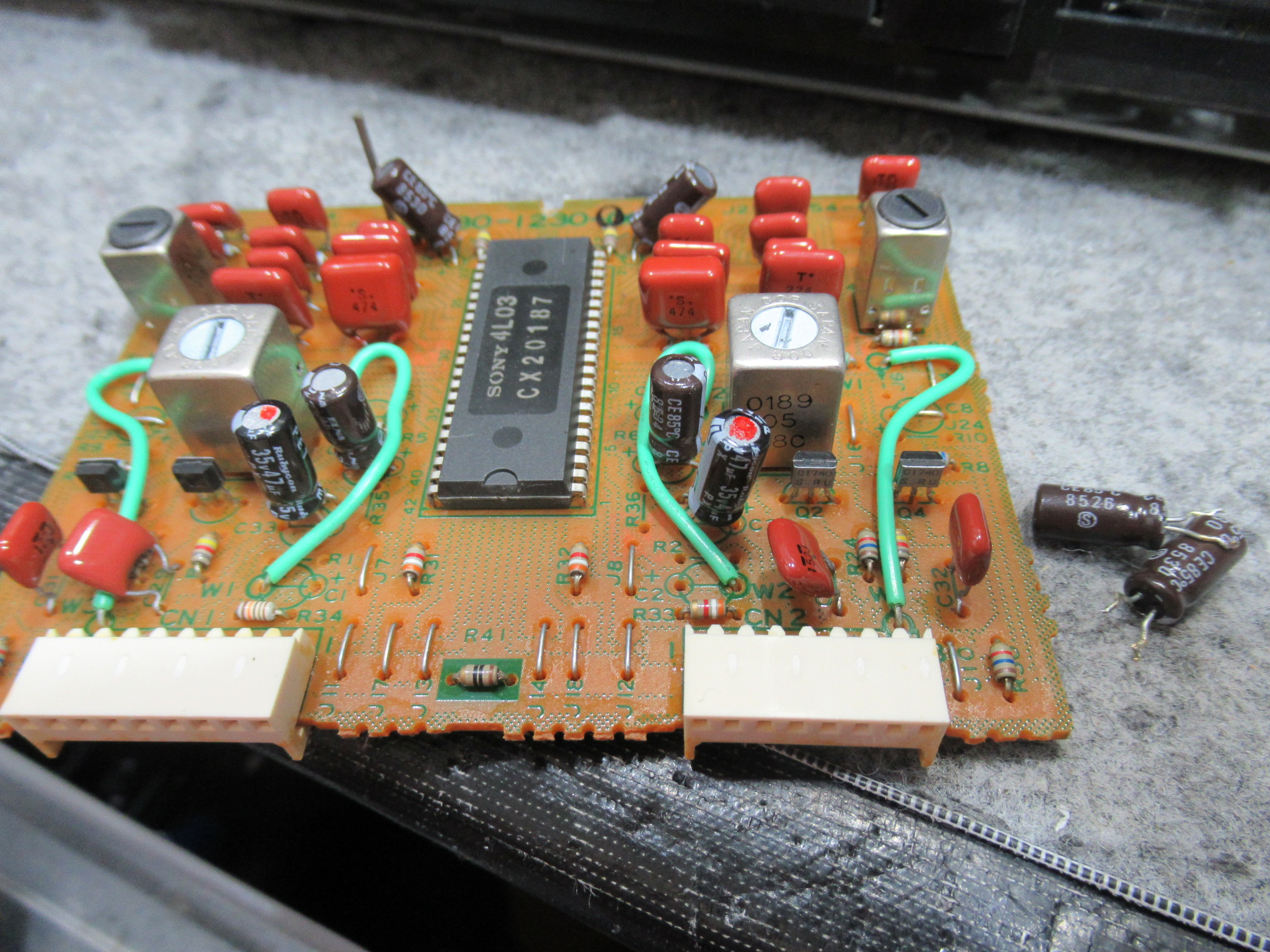

回路図で確認すると、-7.2Vは、ドルビー基板に供給されています。

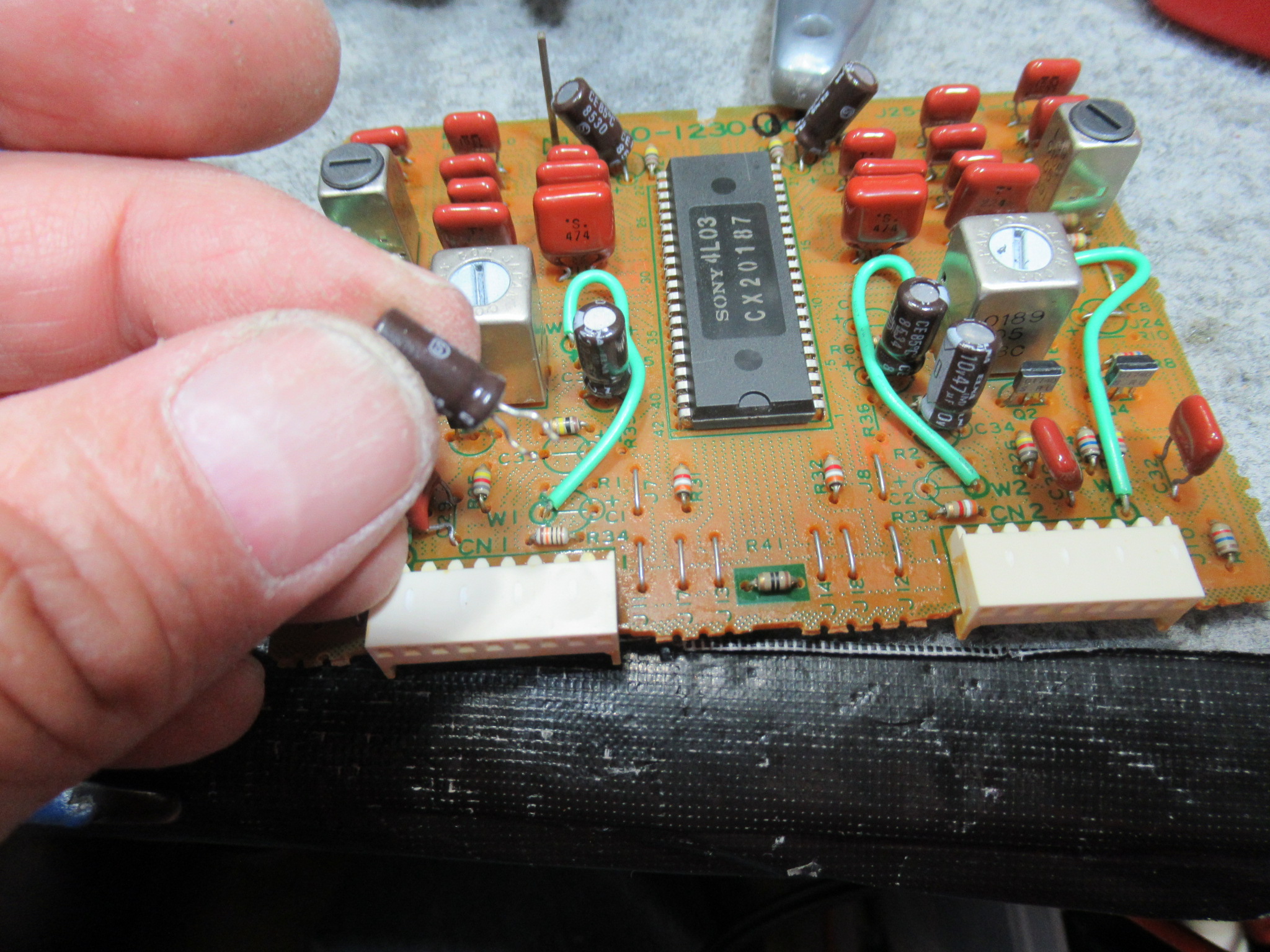

見つけました。電解コンデンサーがショートモードで故障していました。

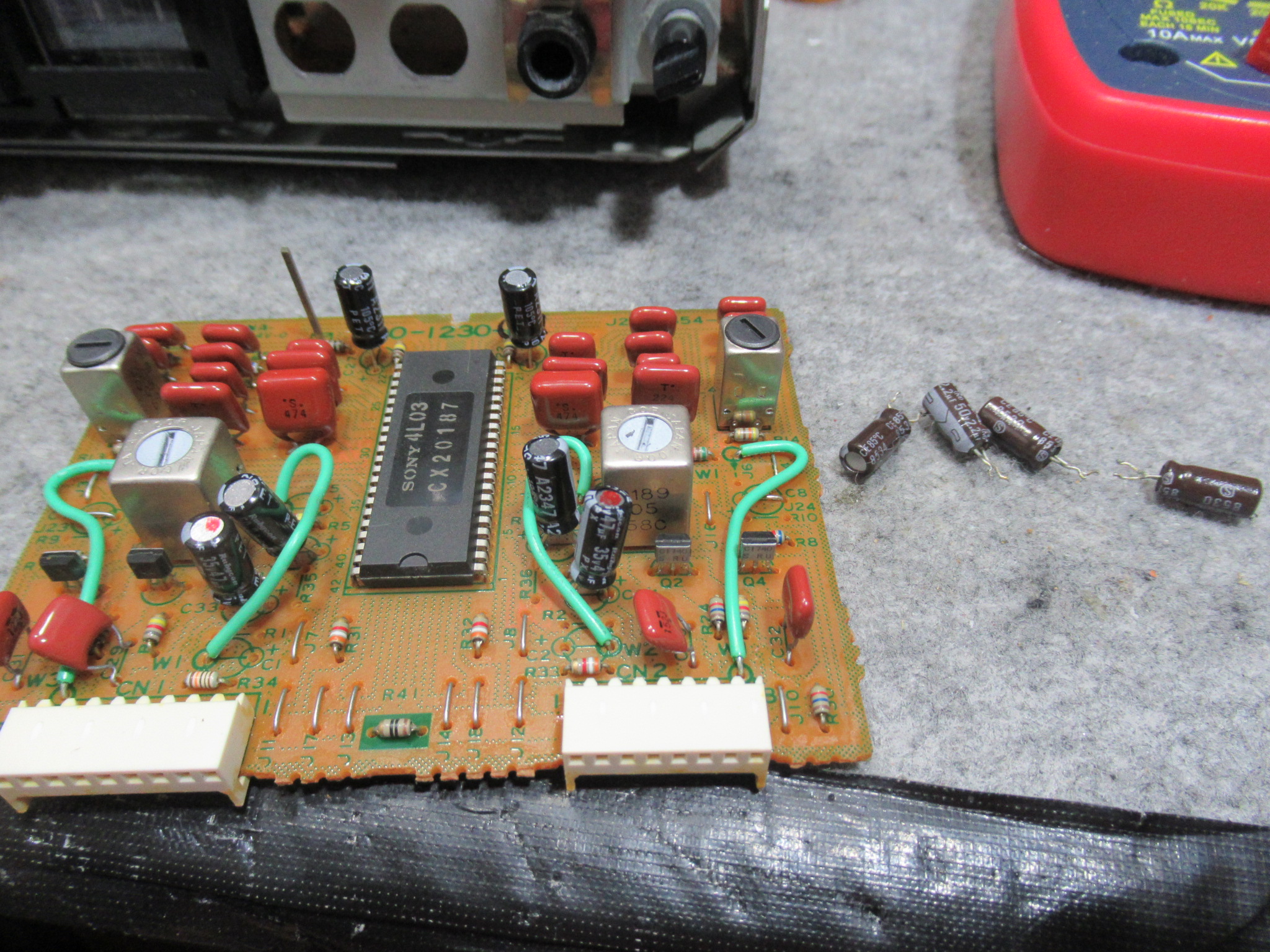

+7.2Vラインにも同じパーツが使用されていますので、両方とも交換しました。

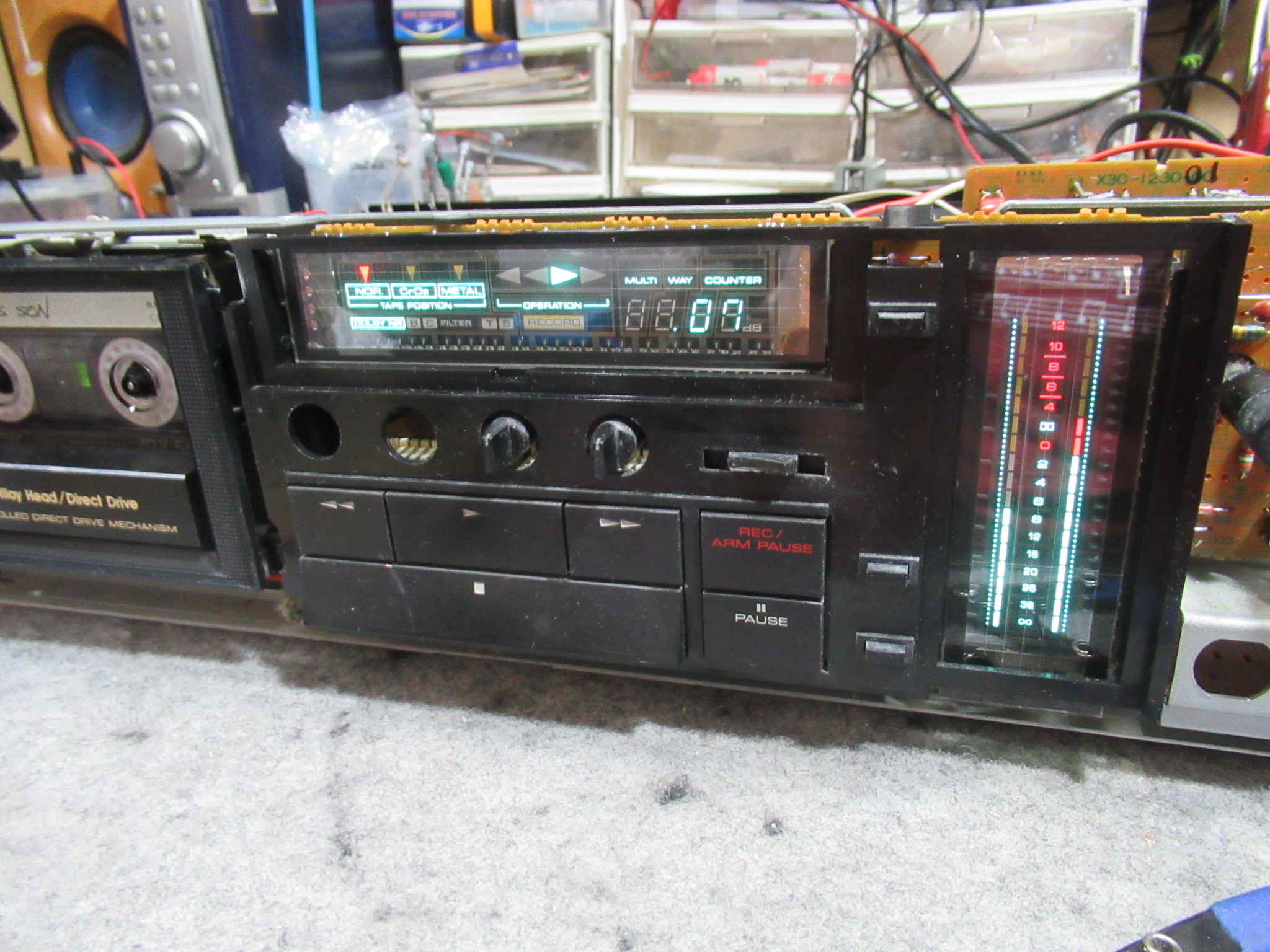

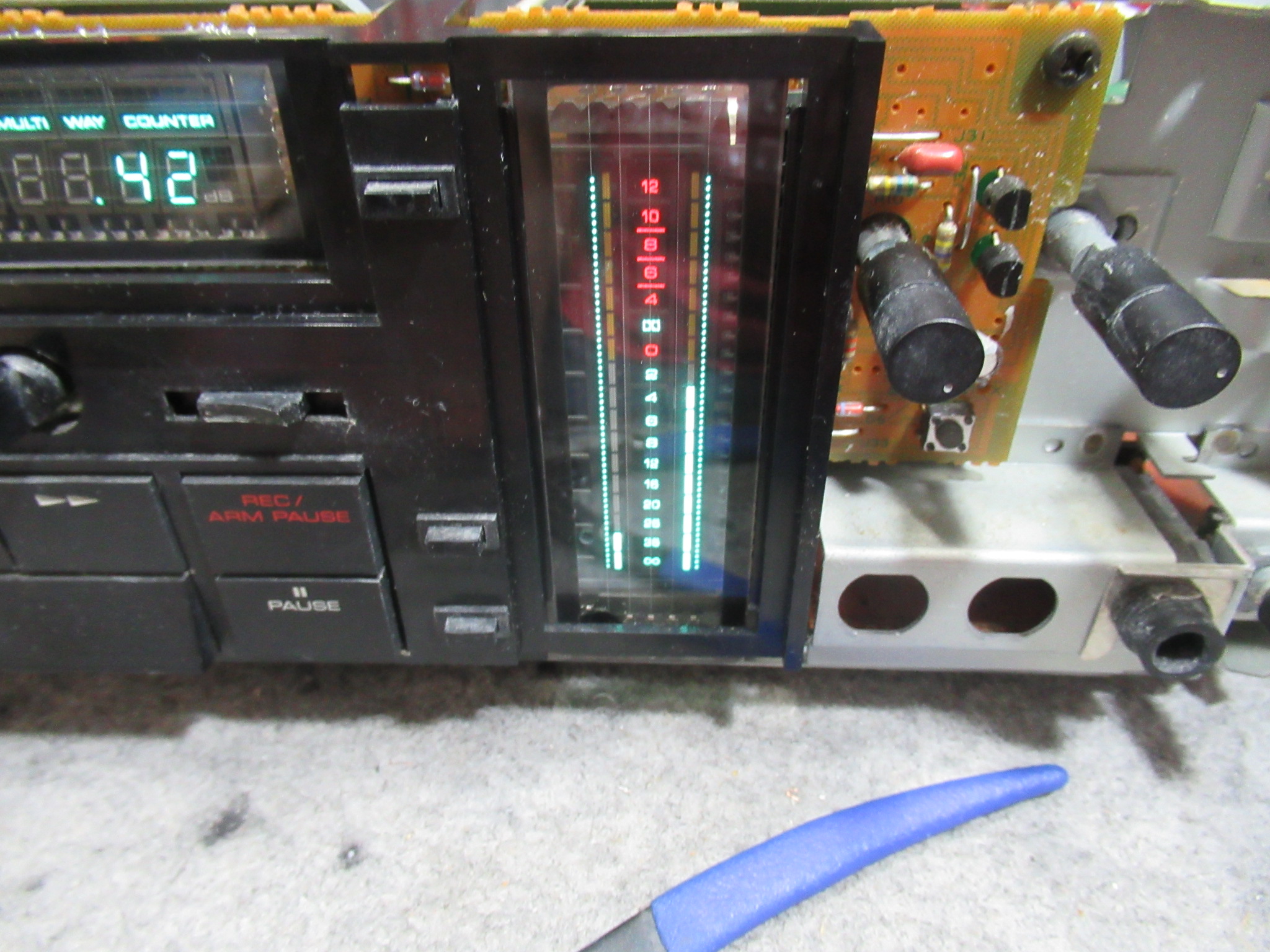

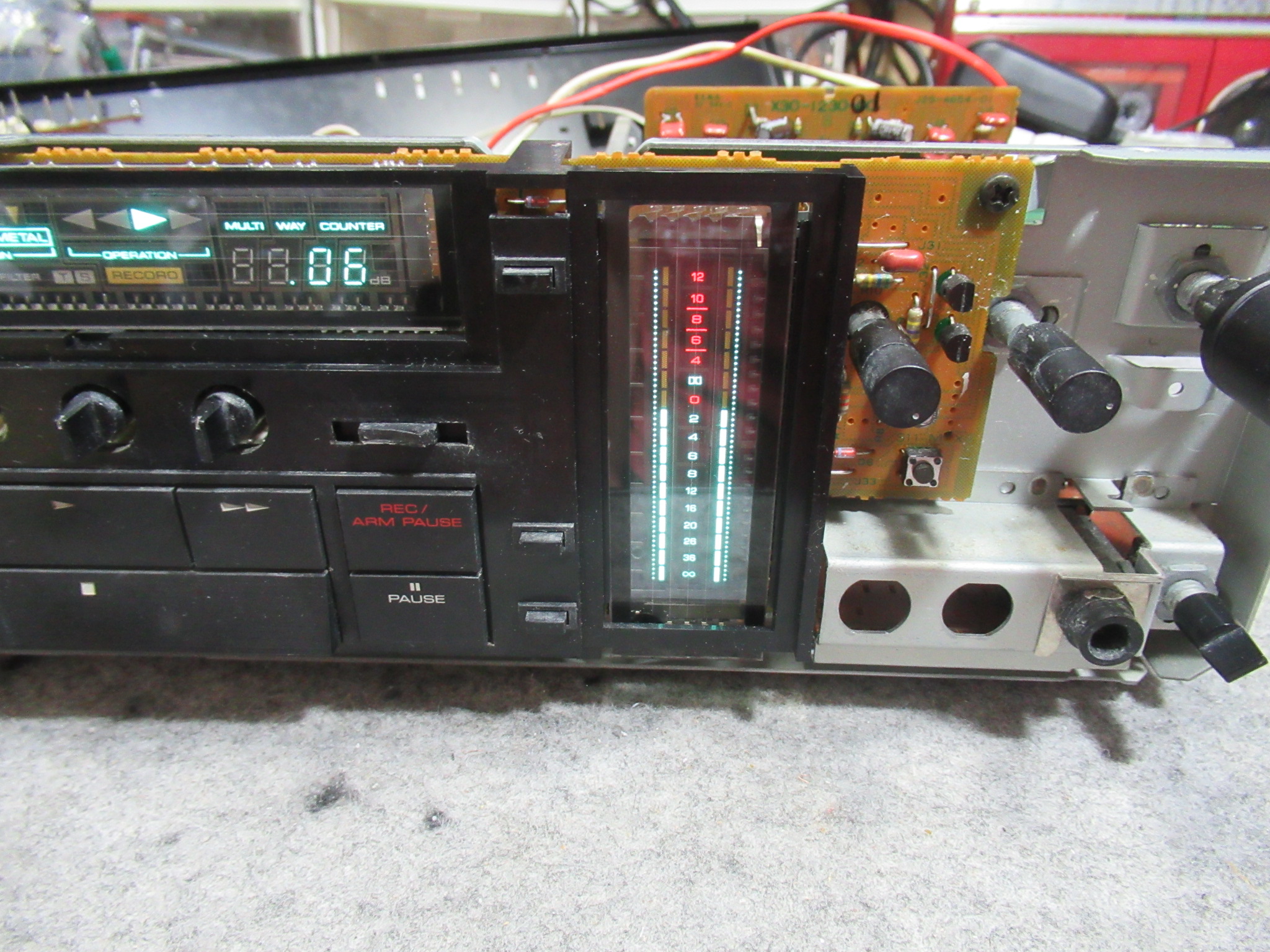

ようやく音が出ました。しかし、音は正常に出力されていますが、メーターの動きが変です。

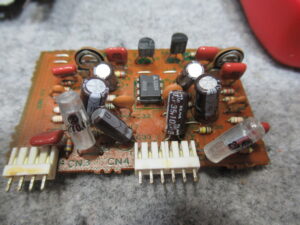

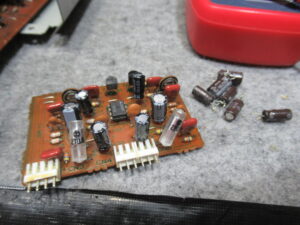

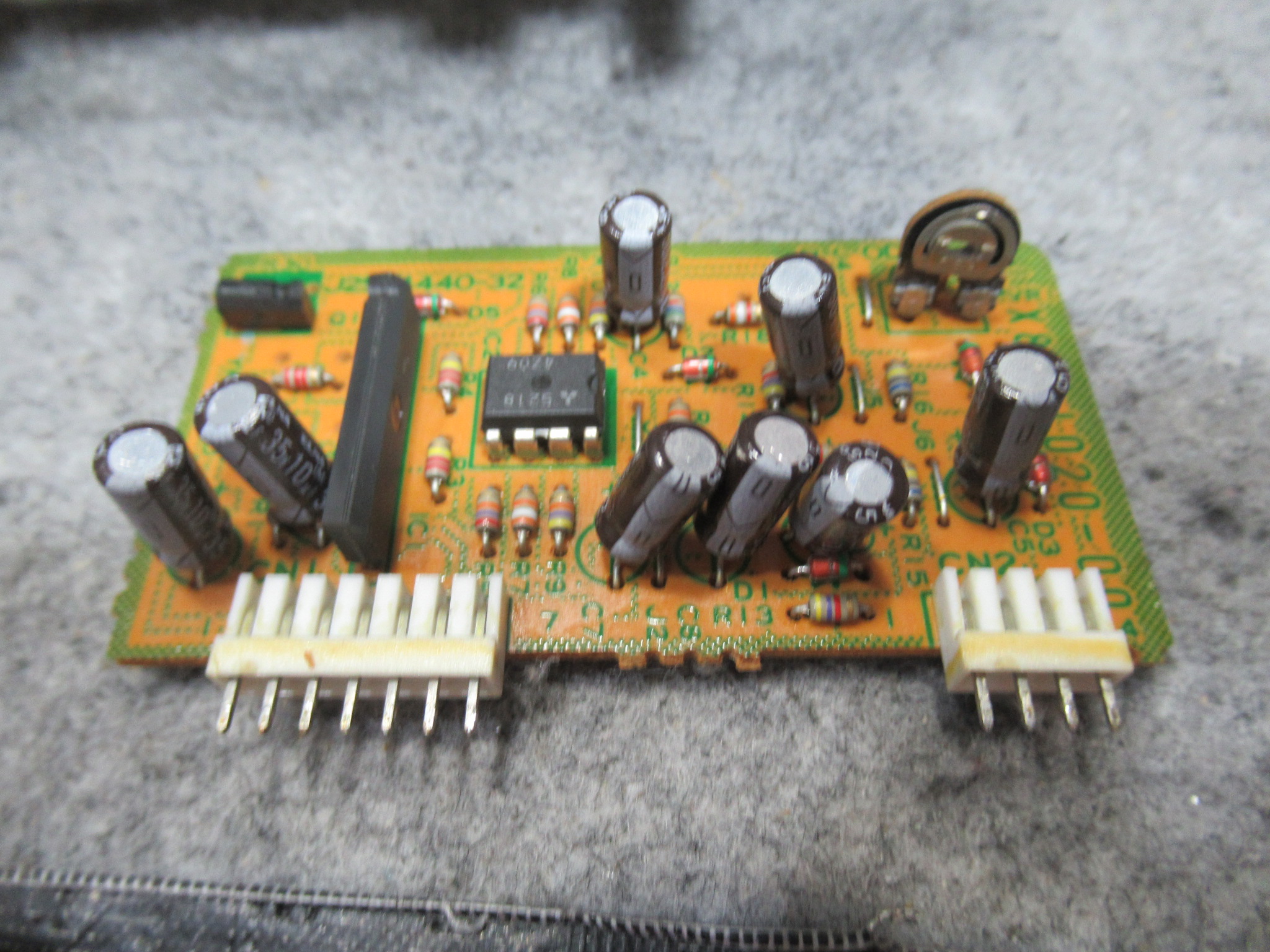

メーター基板上の電解コンデンサーすべて交換します。
無事復旧しました。

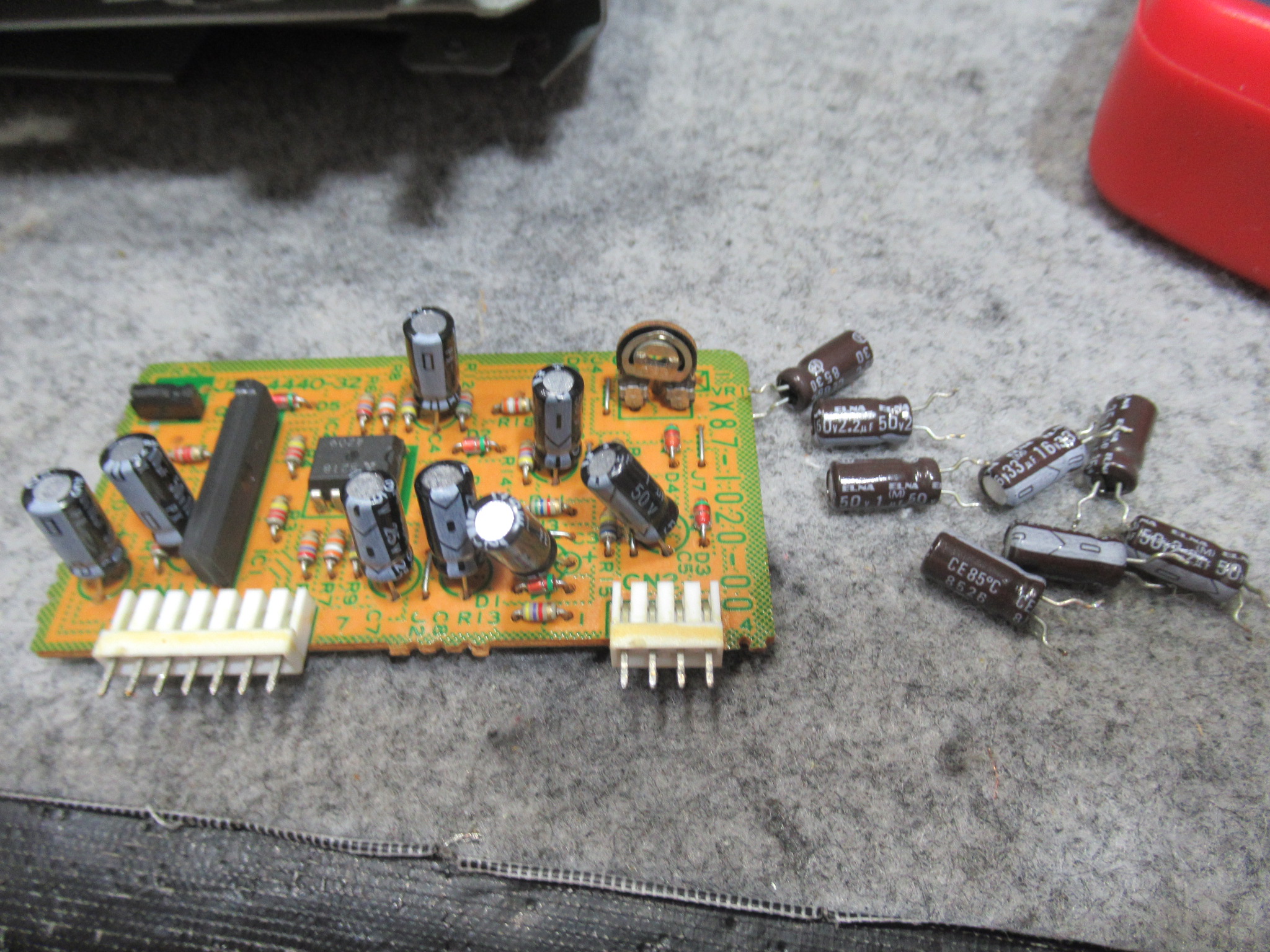

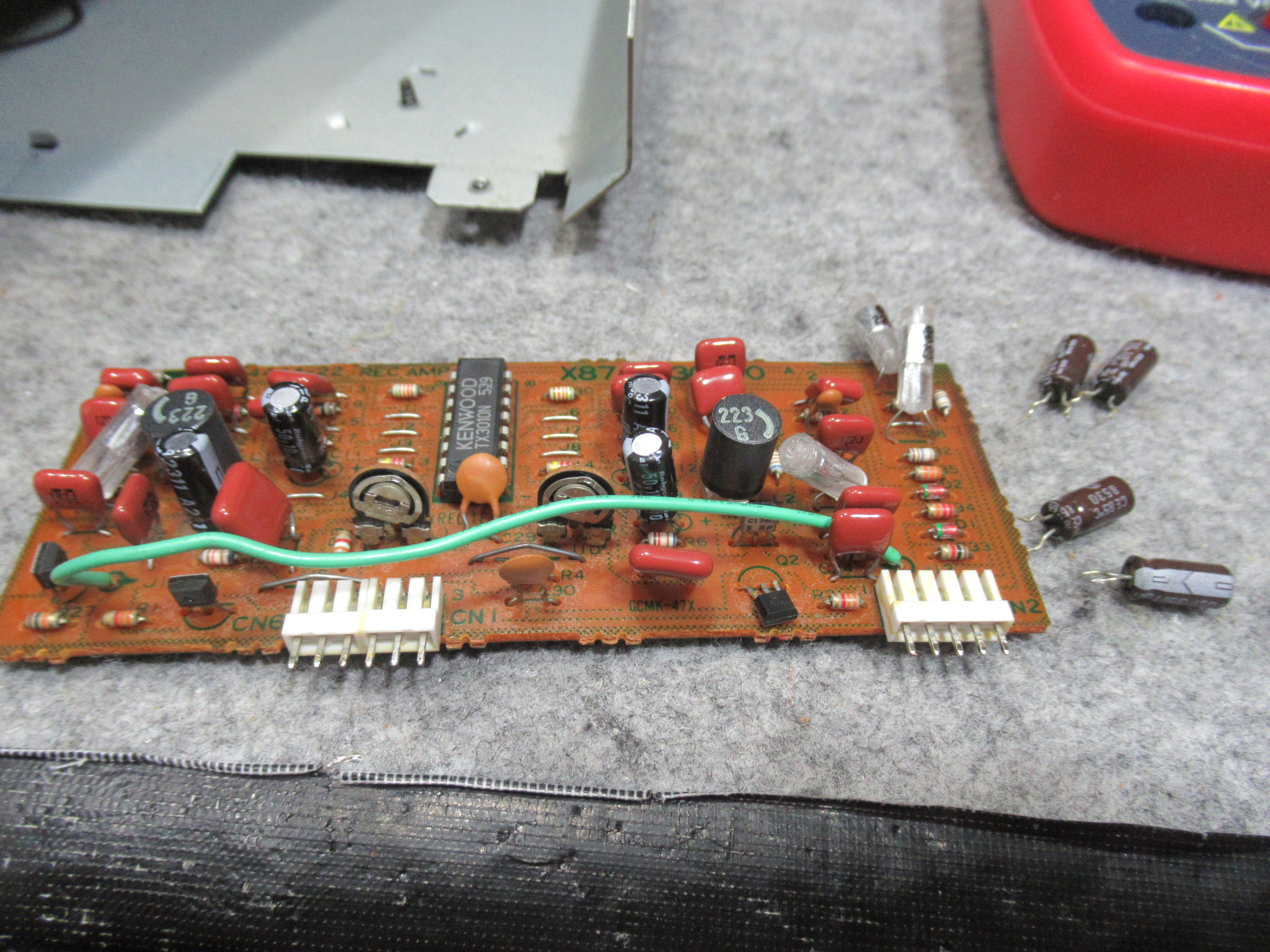

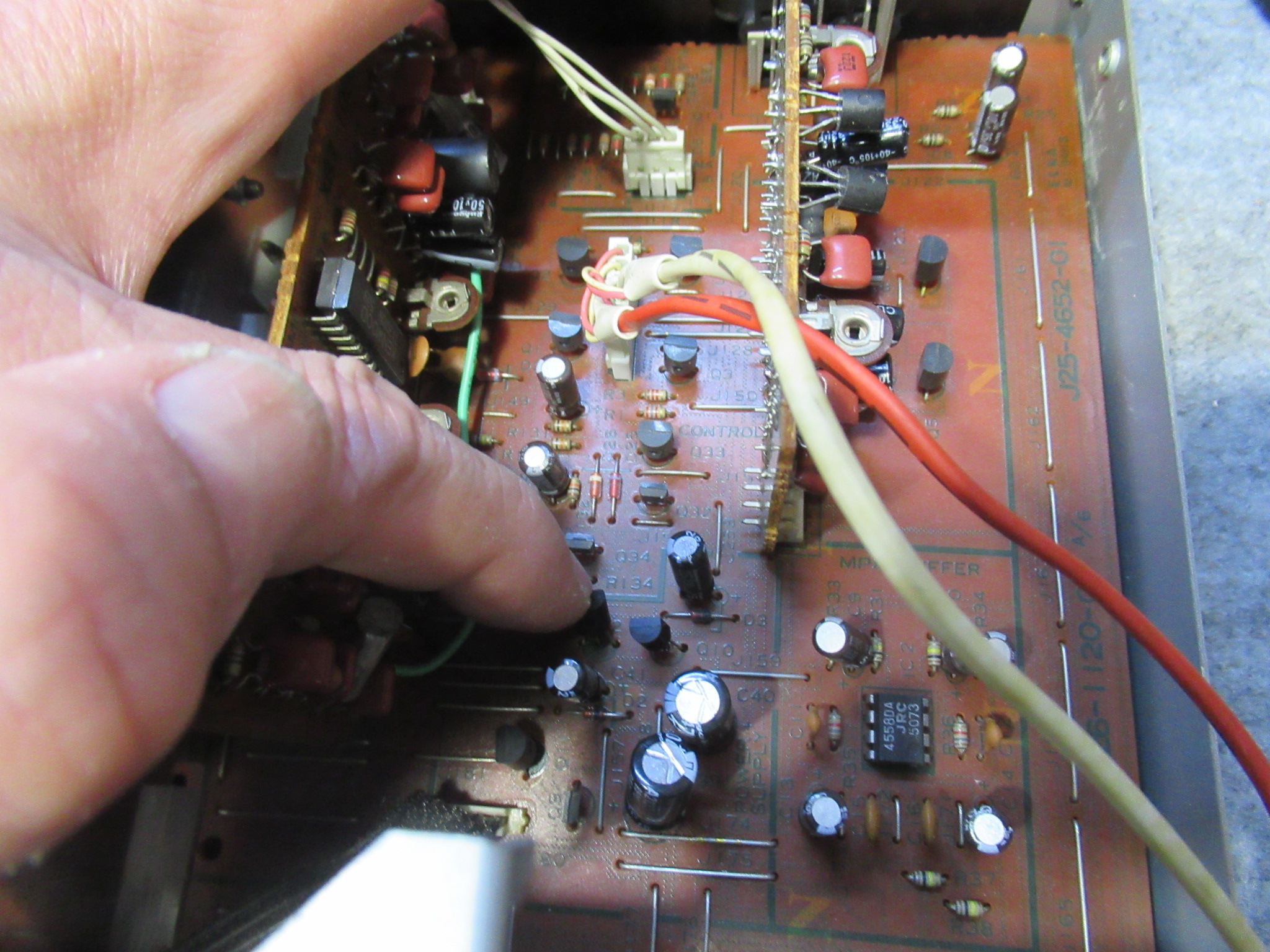

後々のトラブル予防のため、再生基板、

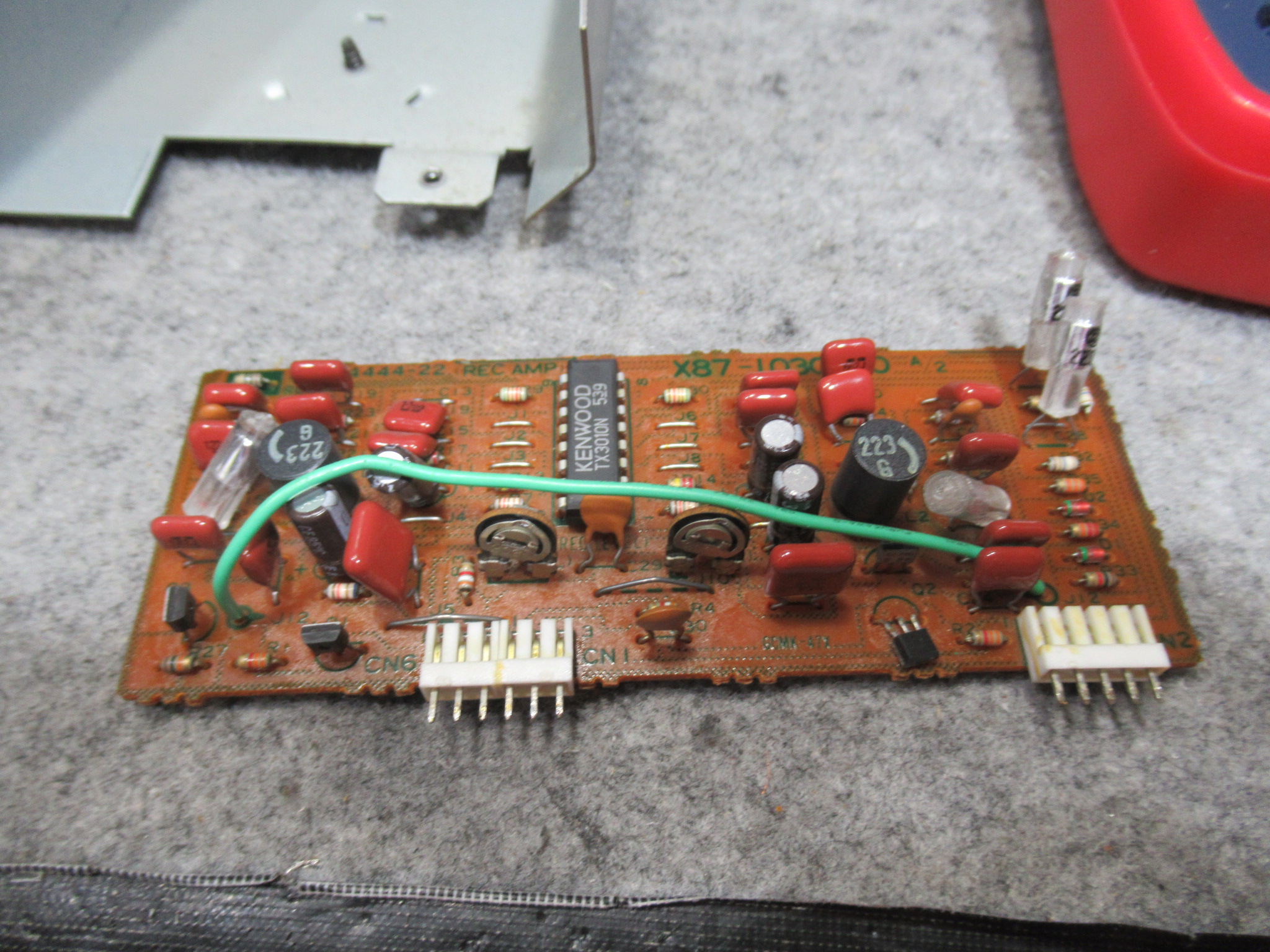

録音基板、

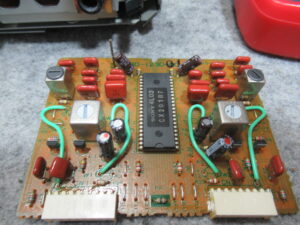

ドルビー基板（先ほど交換したもの以外）の電解コンデンサーを交換します。
動作確認中に、新たな不具合が生じました。ヘッドが上がったままになり、キャプスタンは回転するものの。巻き取り側のリールが回転しないため、テープがどんどんと弛んでいきます。

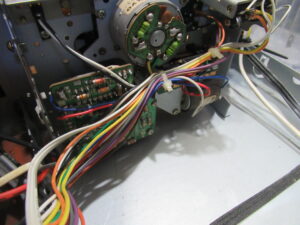

この状況は、コントロールモーターユニットの不具合が原因ですので、指でモーターシャフトを回転させたところ、正常な状態に戻りました。モーター内部の接点に接触不良が起きているようです。

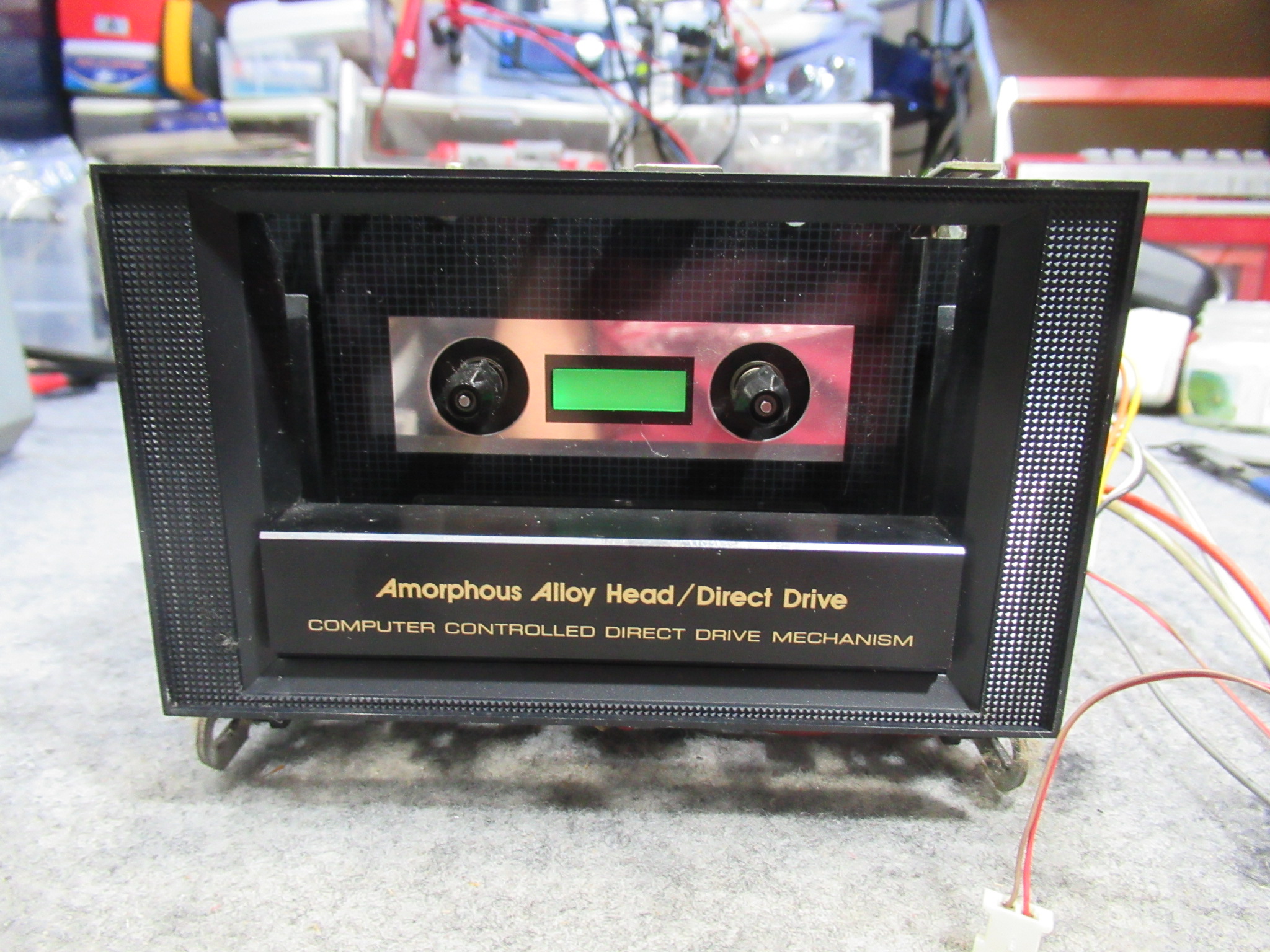

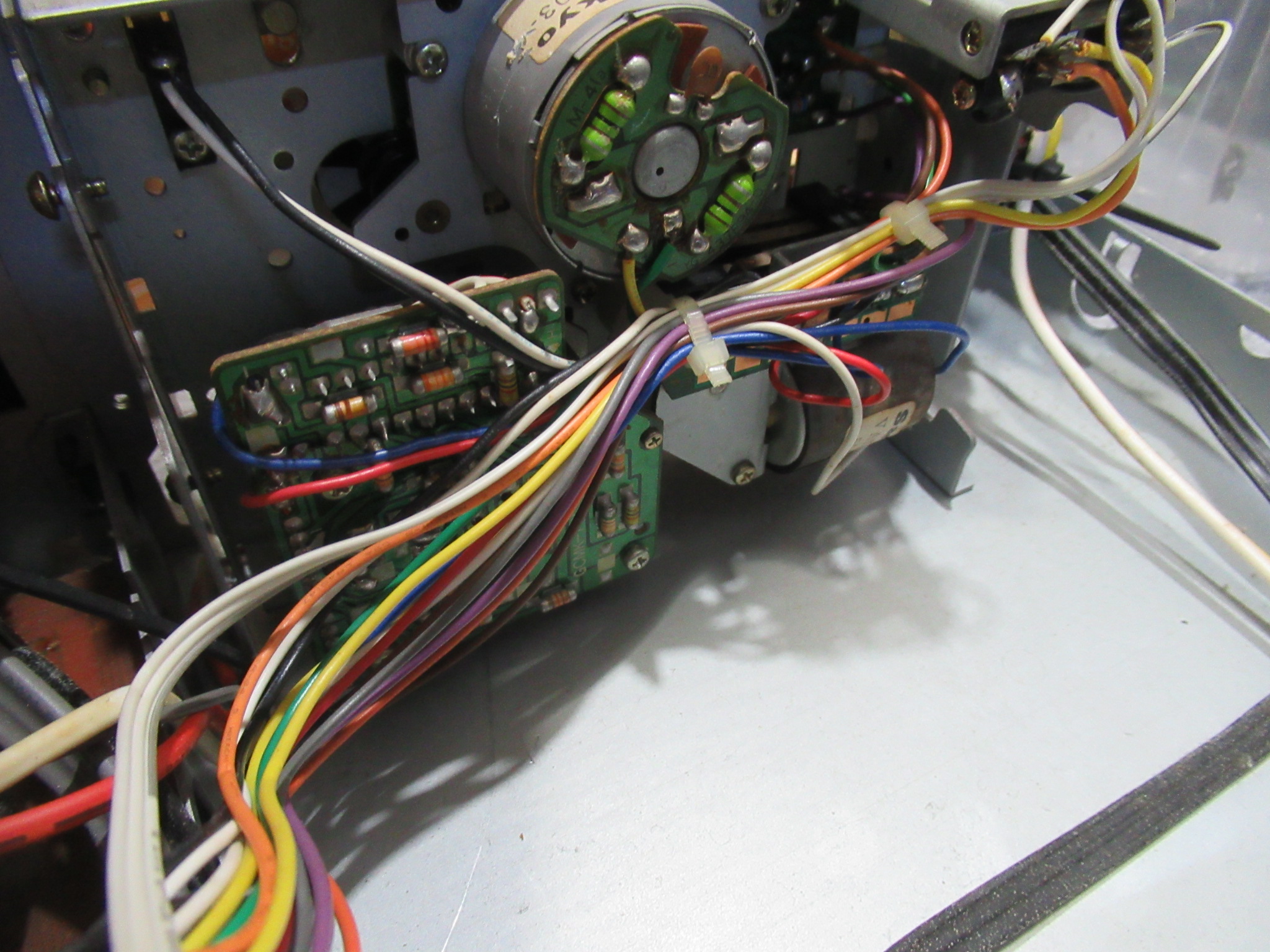

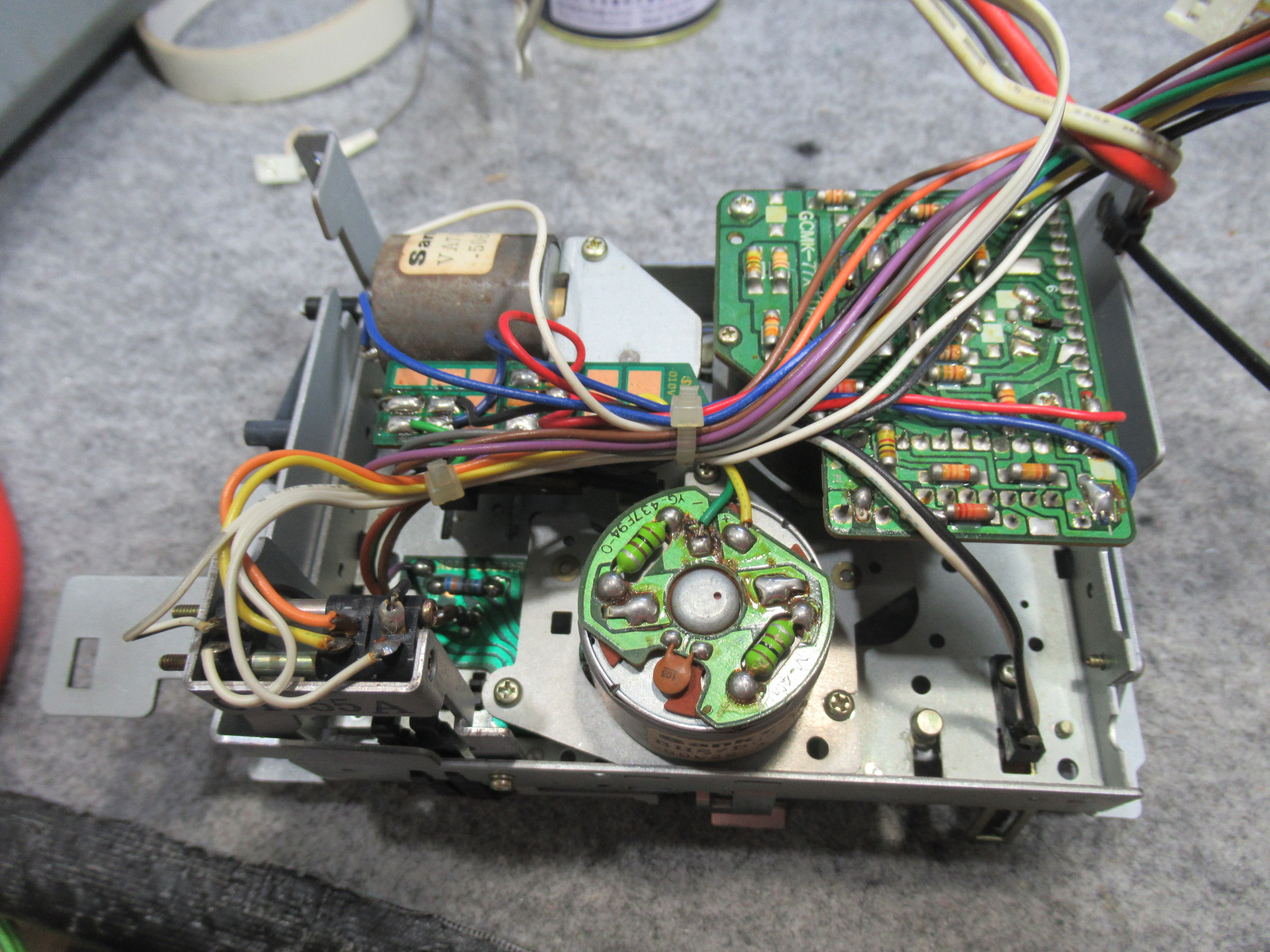

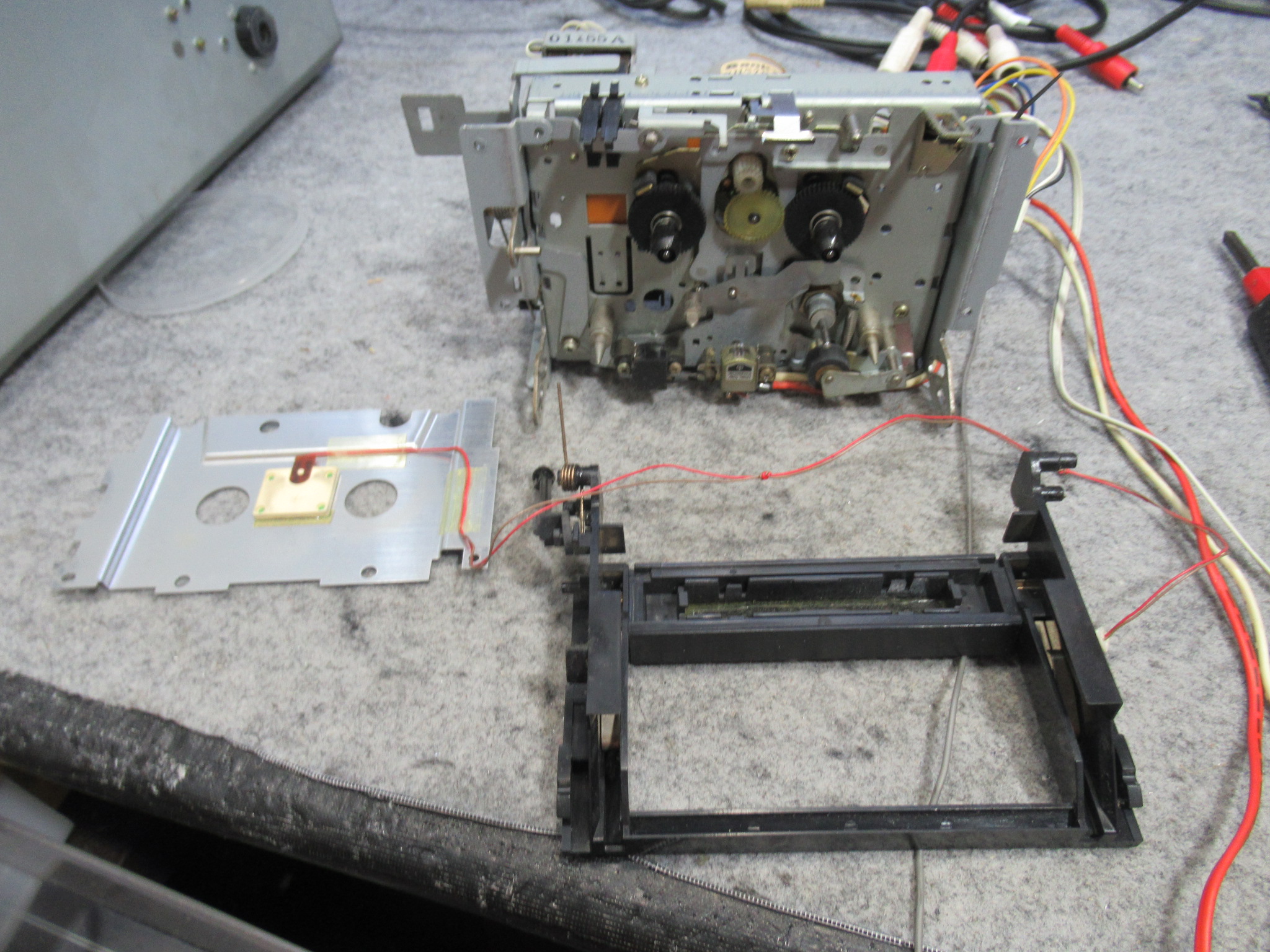

メカの整備に移ります。カセットホルダーと化粧パネルを取り外します。

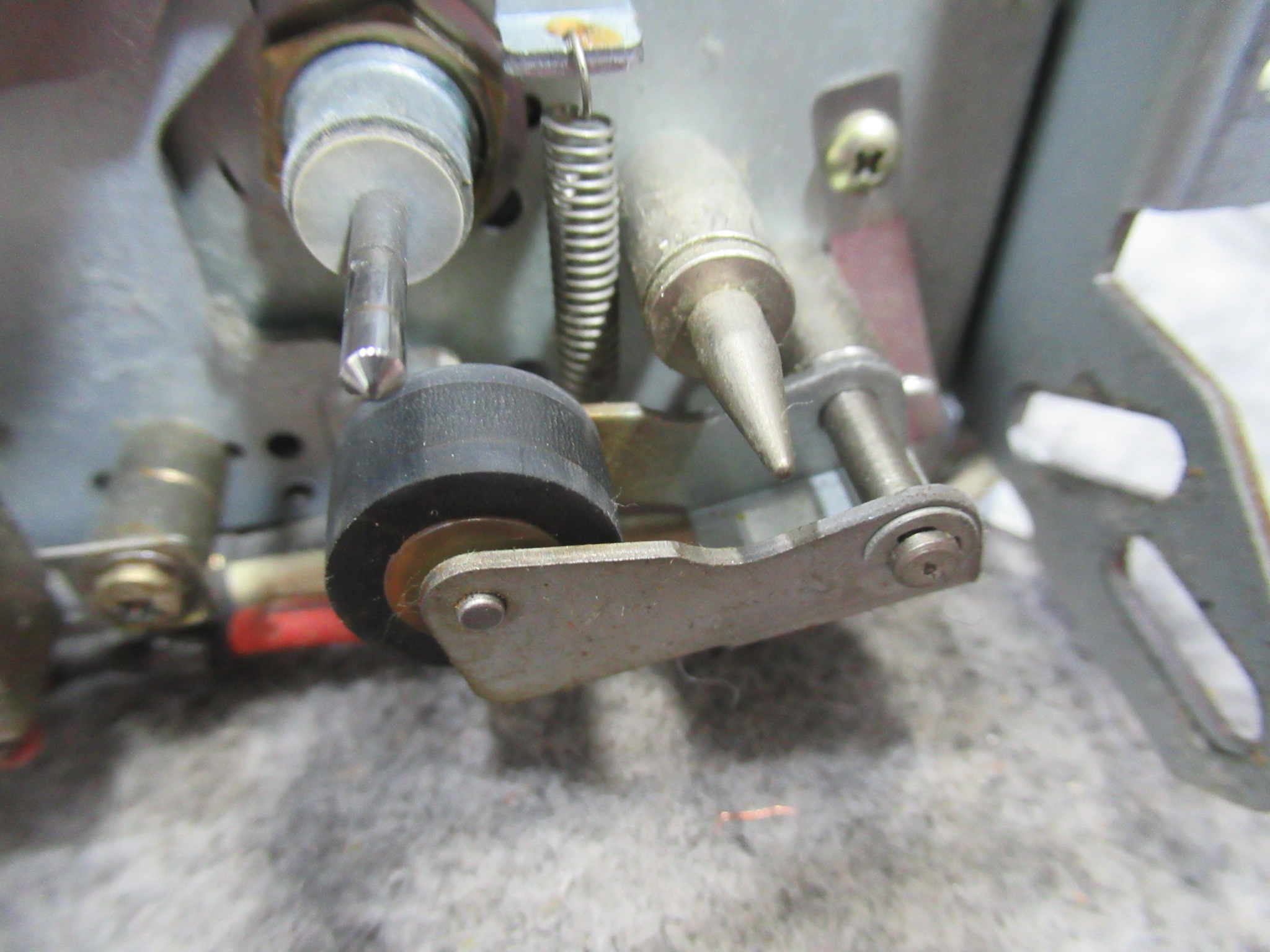

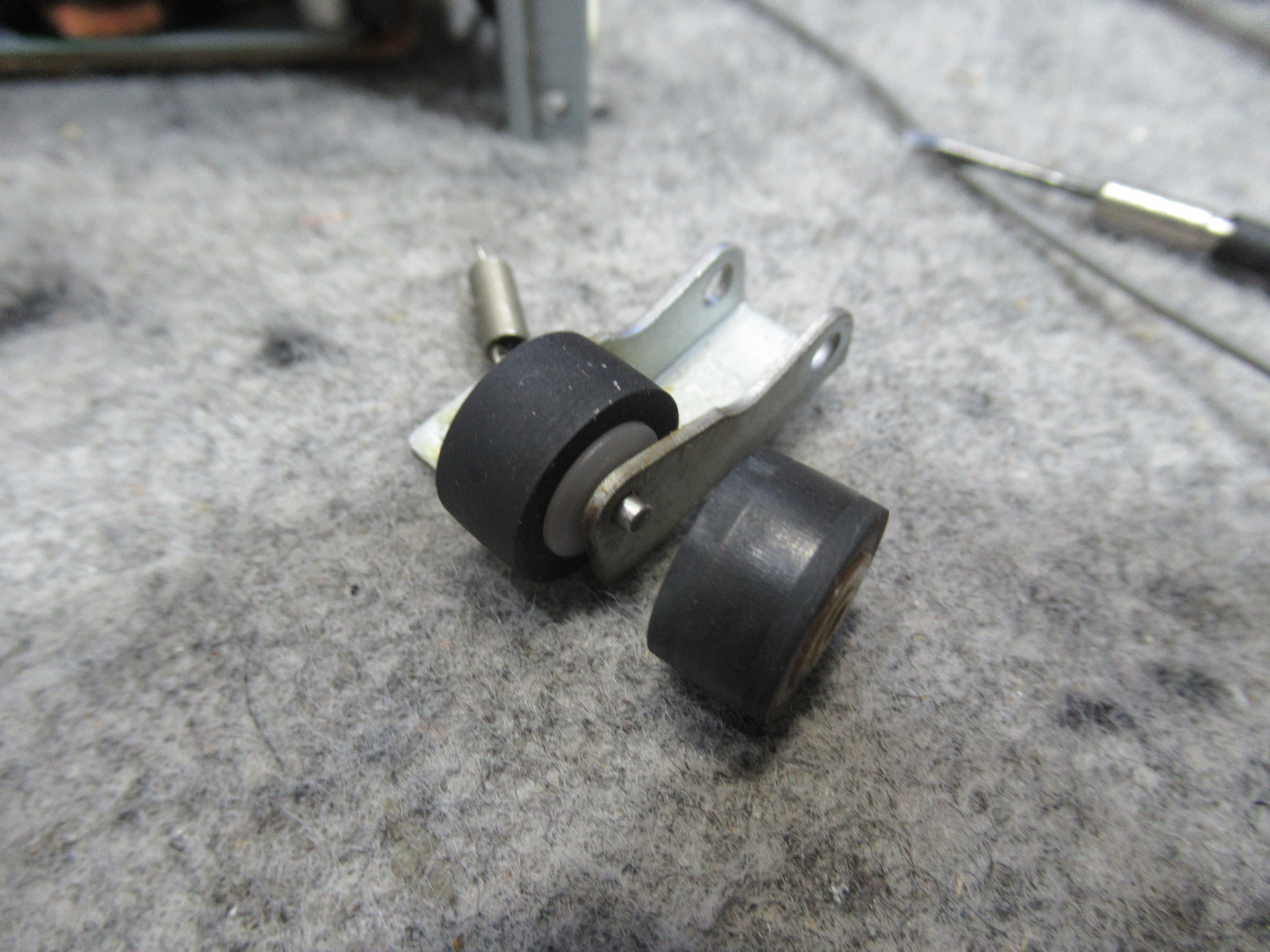

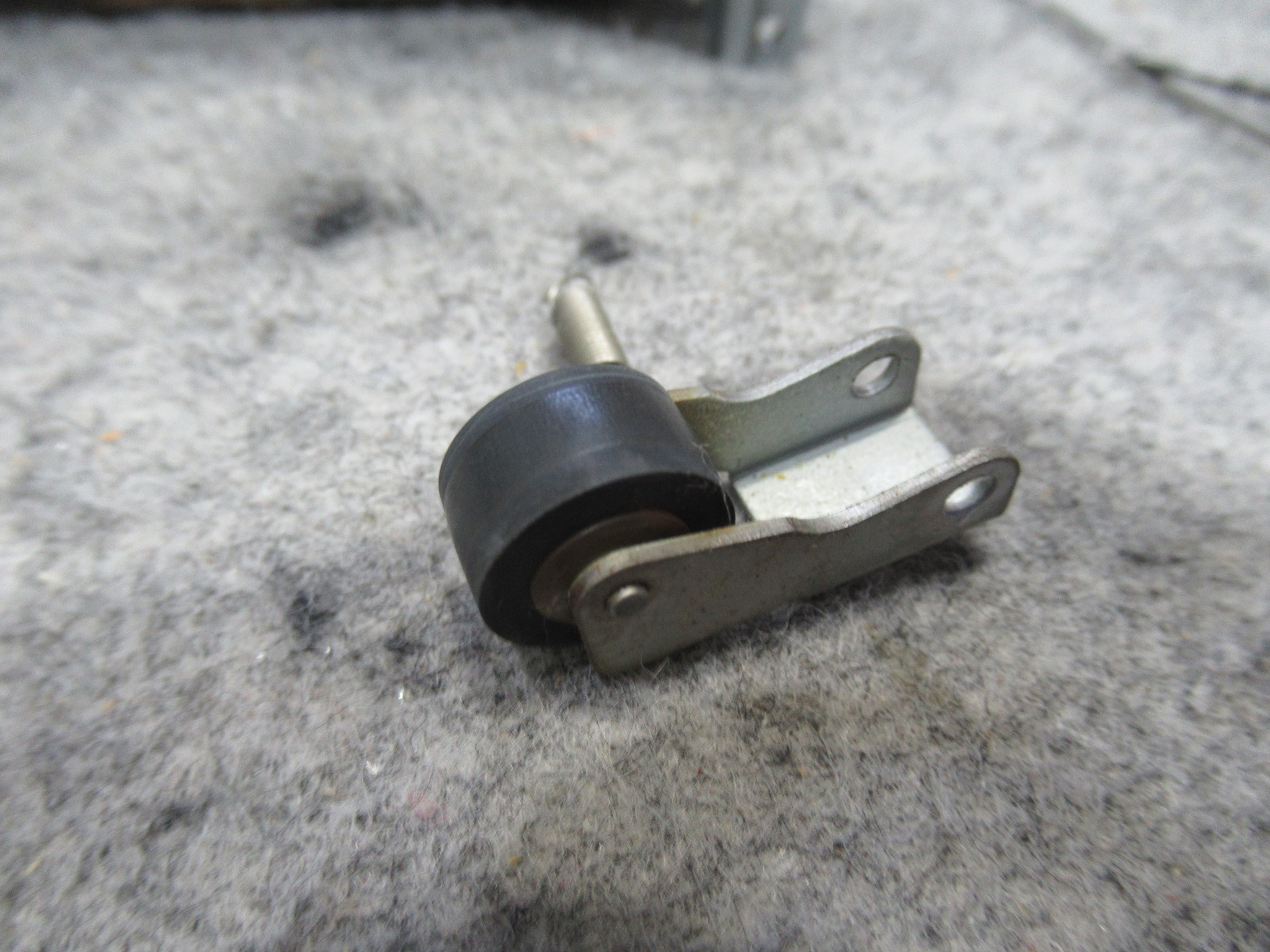

硬化しているピンチローラーを交換します。

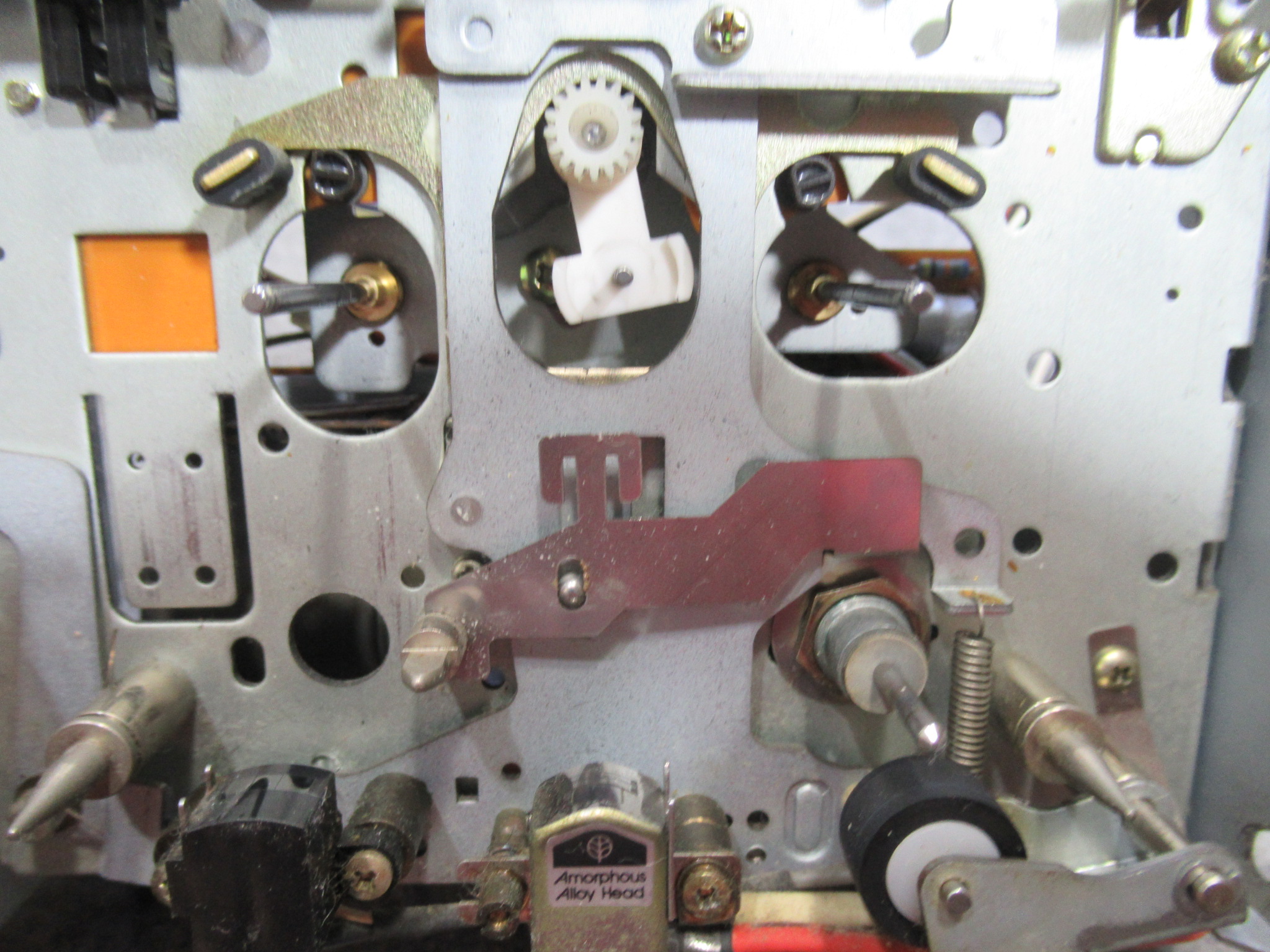

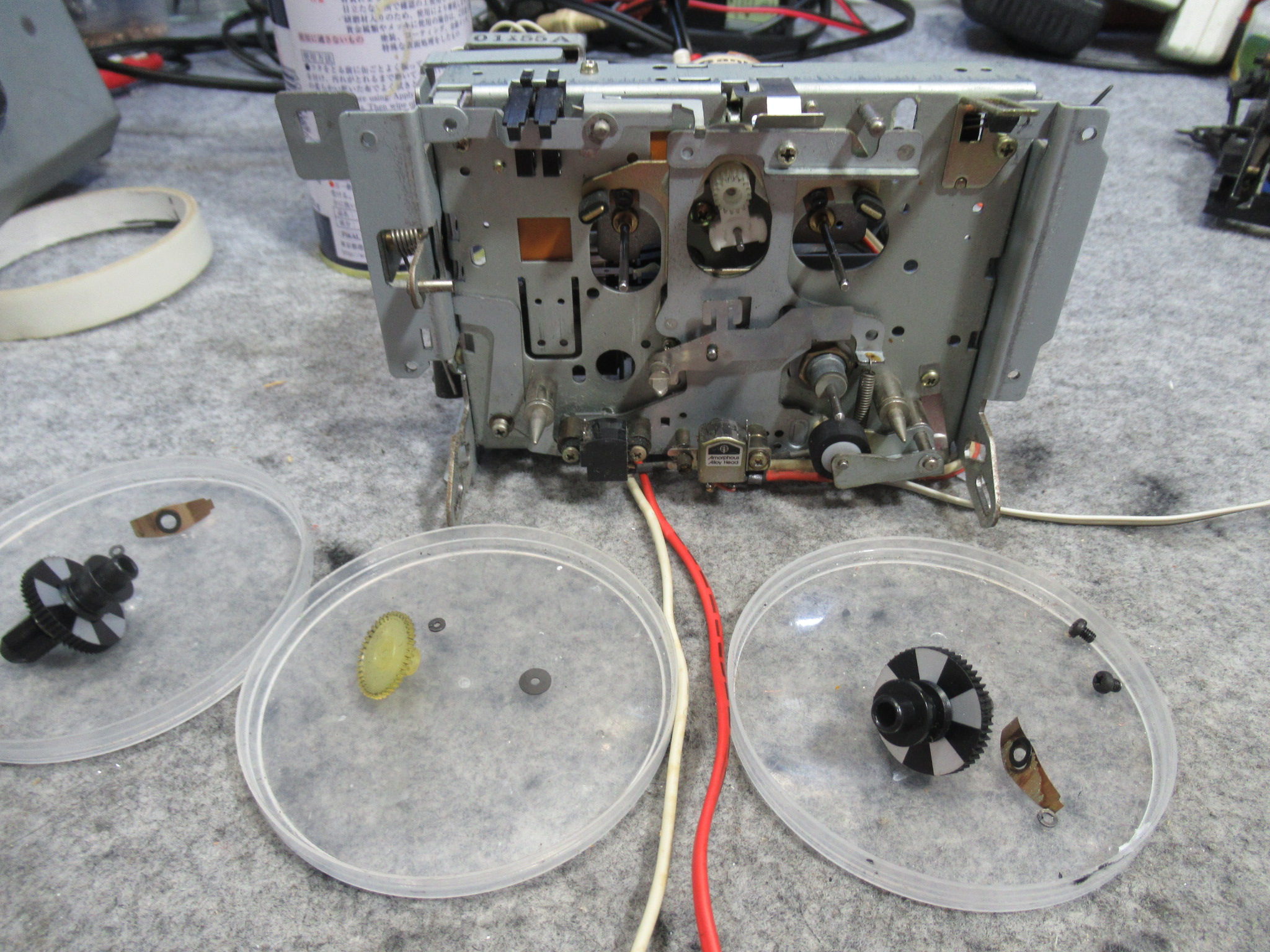

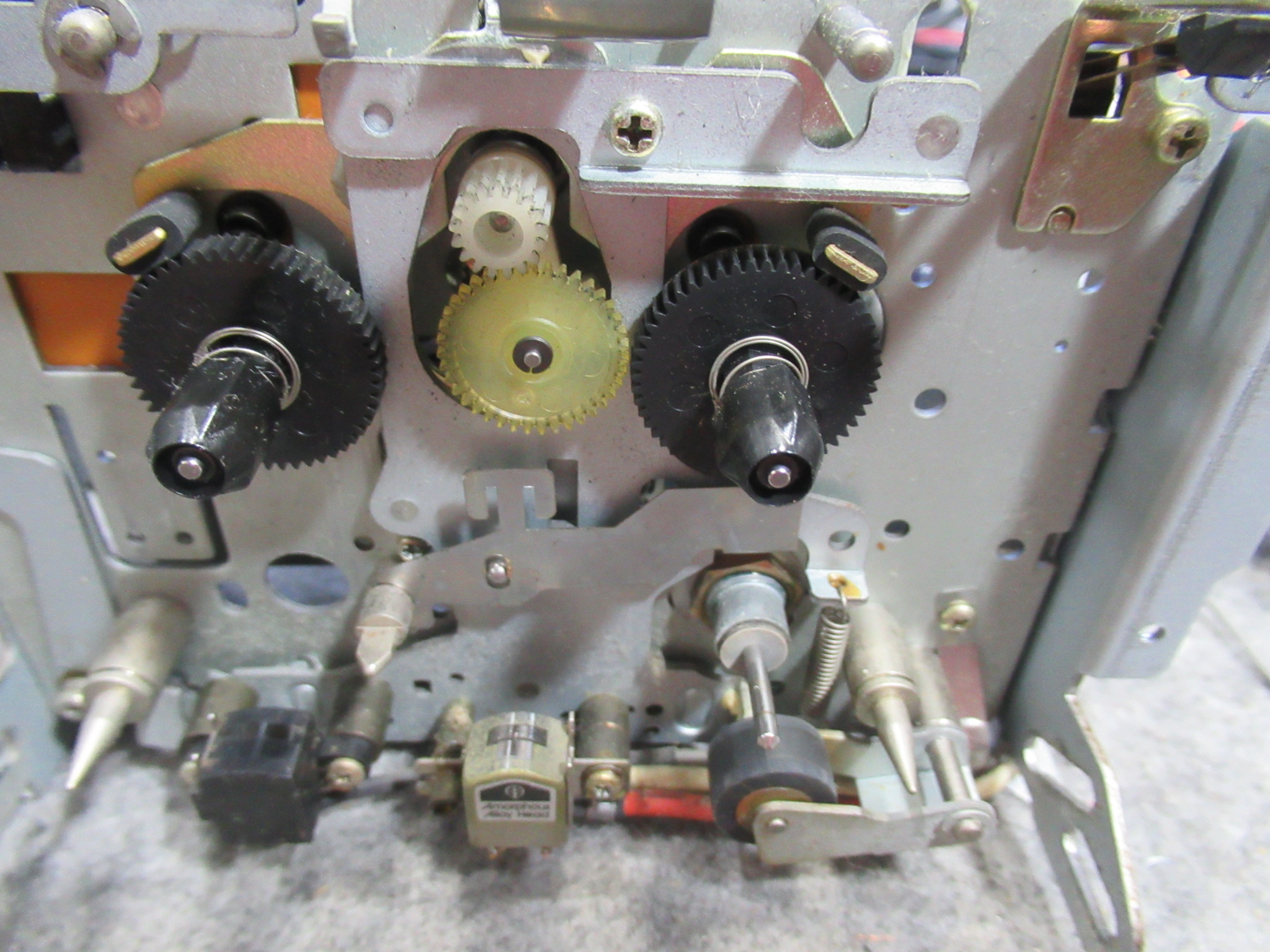

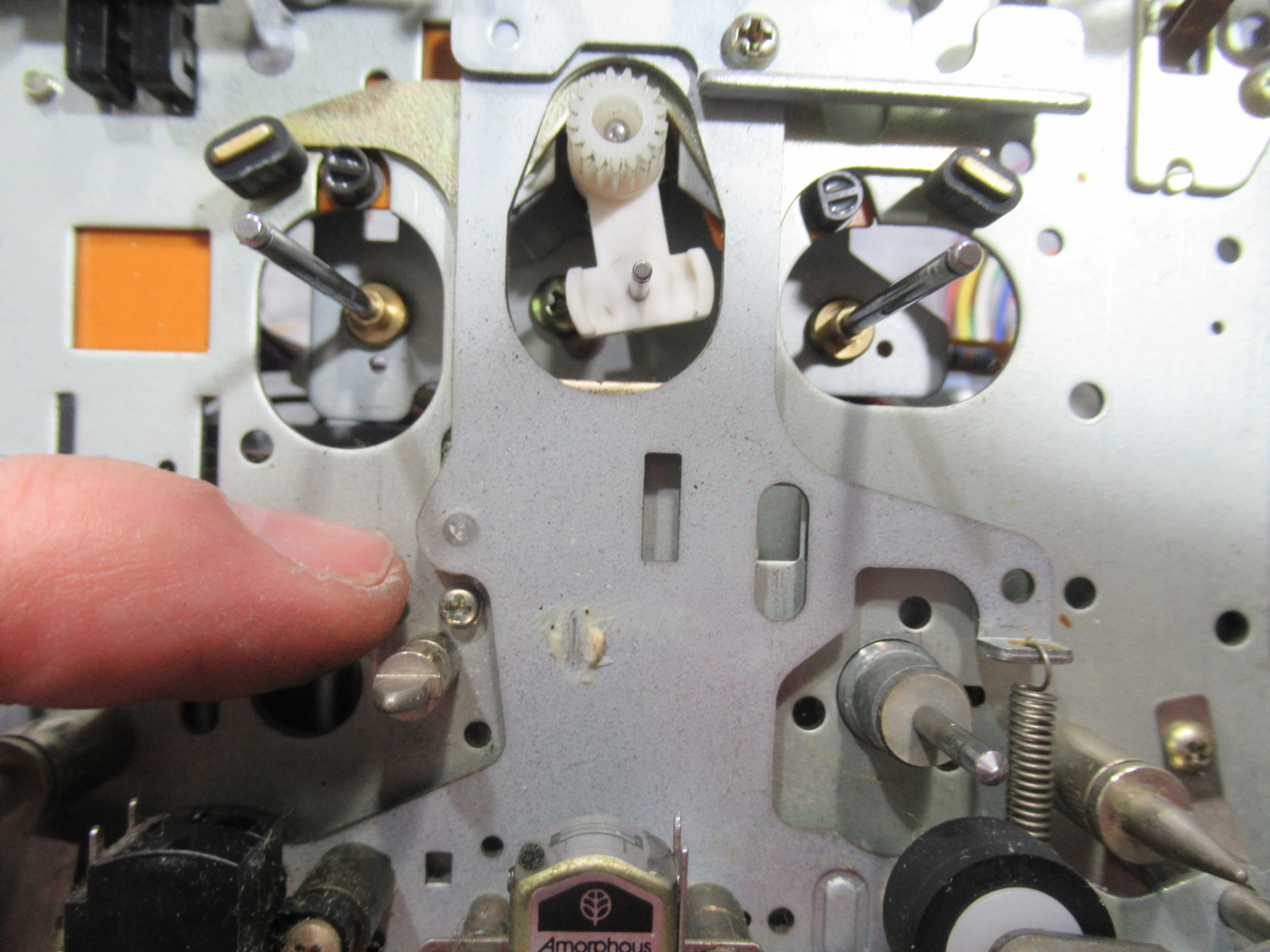

リールとアイドラーを取り外します。支障となるパーツを取り外し、指先のビスを緩めます。

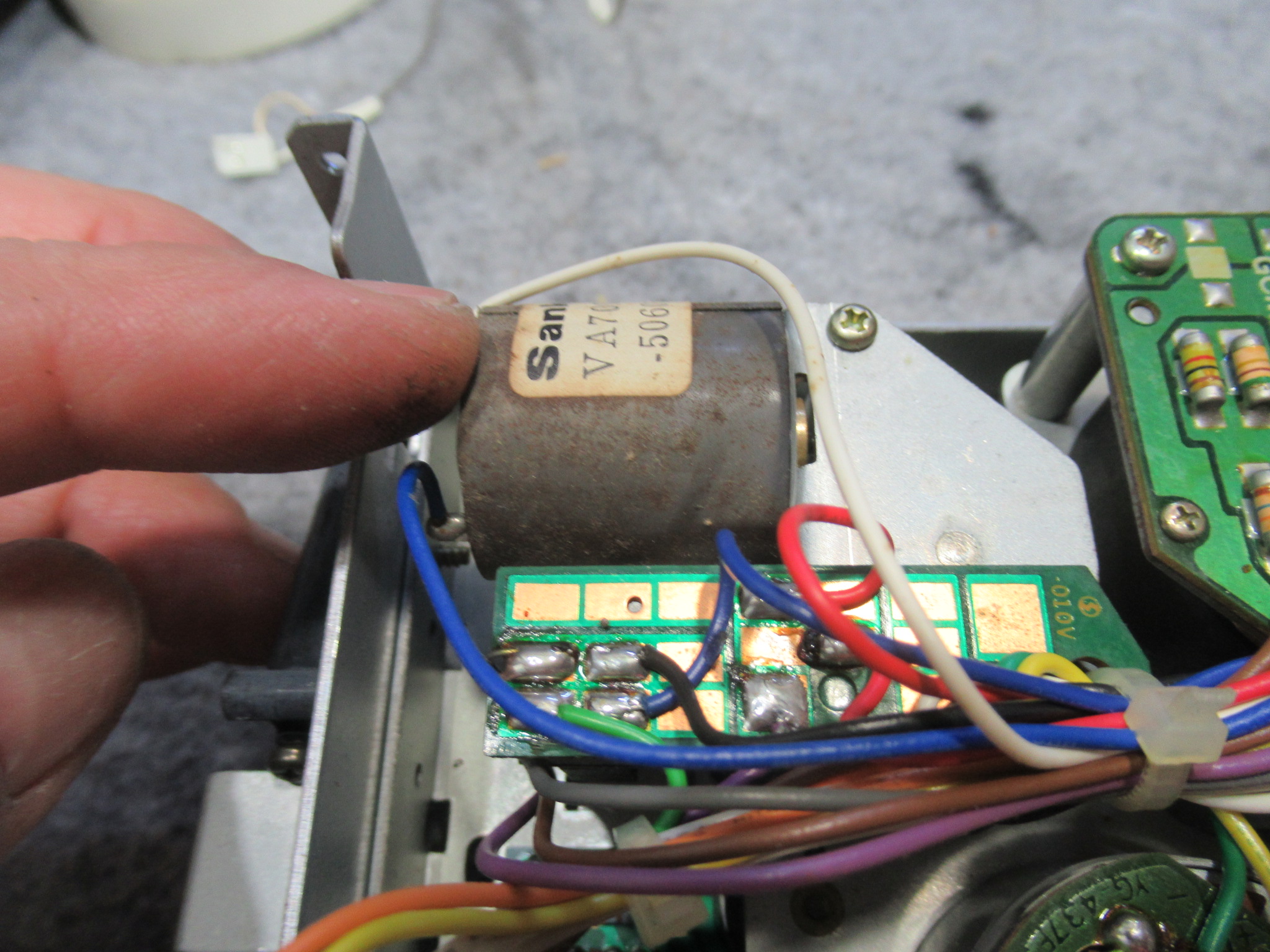

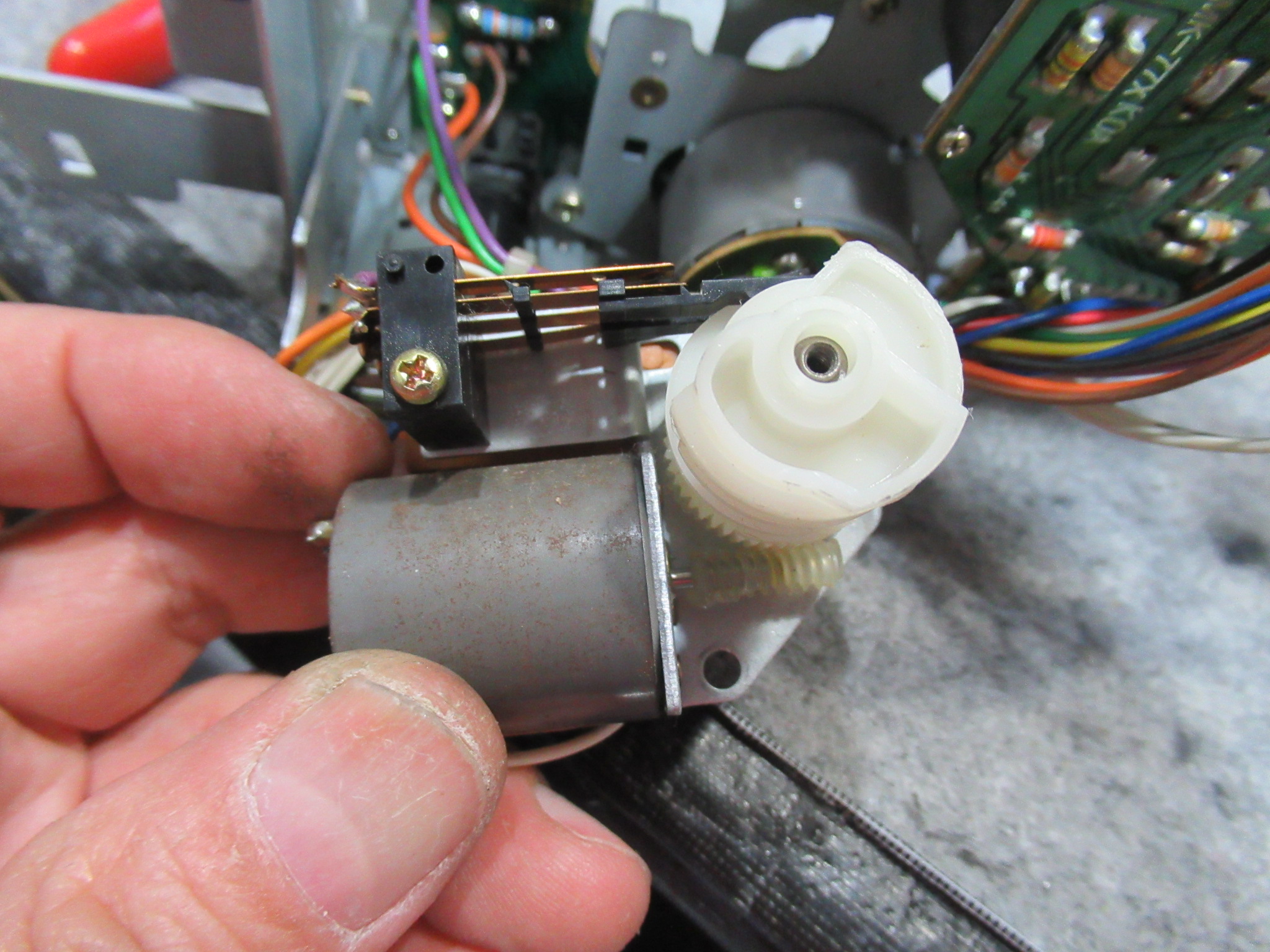

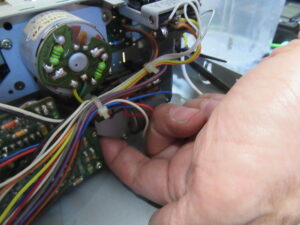

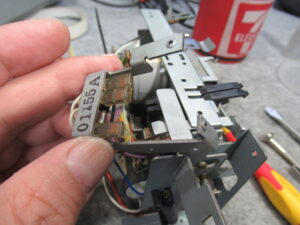

コントロールモーターユニットを取り外します。

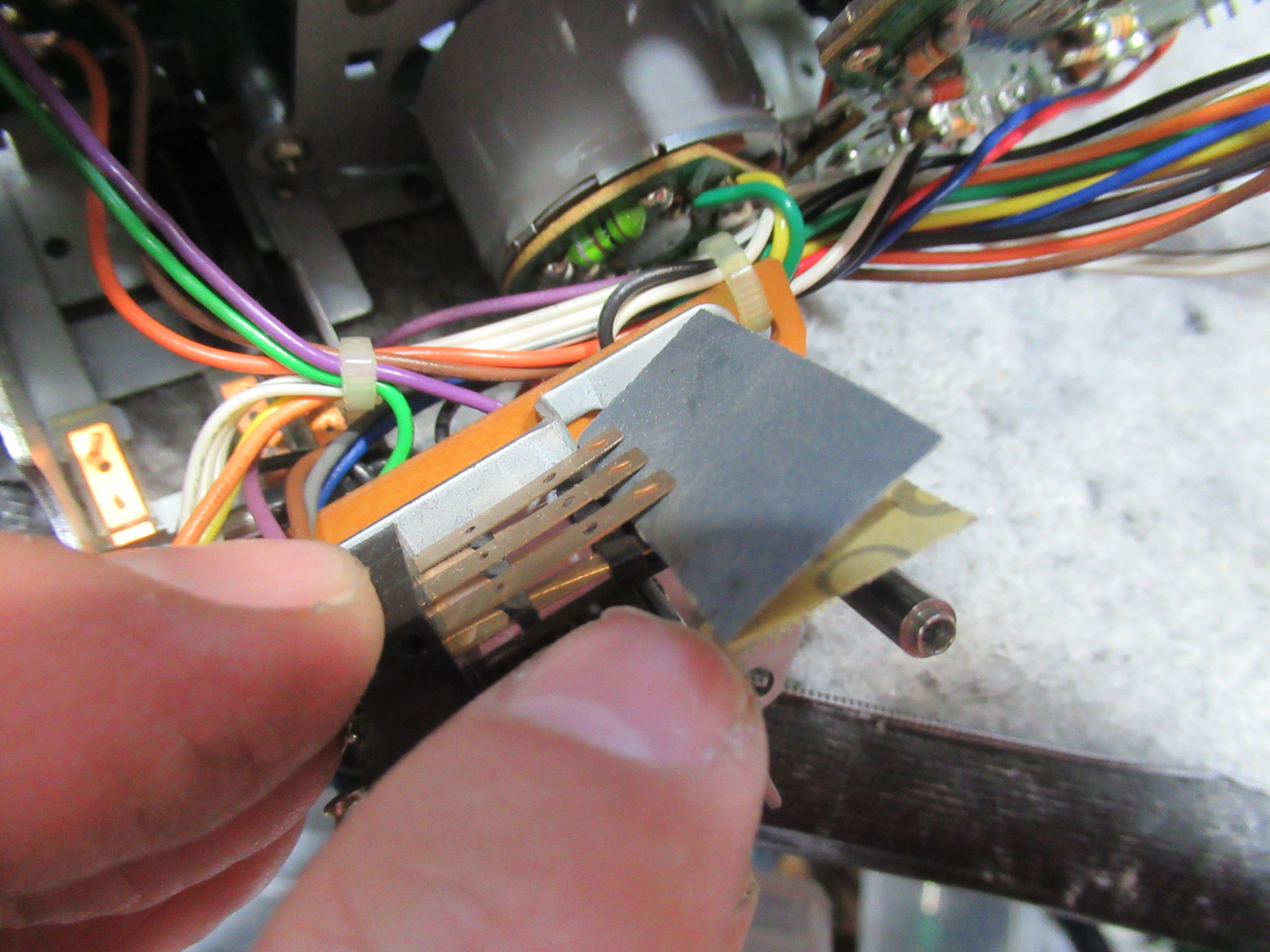

モーターでON-OFFするスイッチ接点を磨きます。

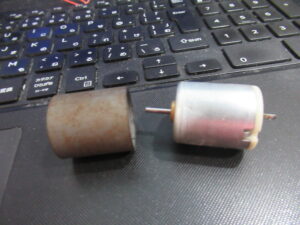

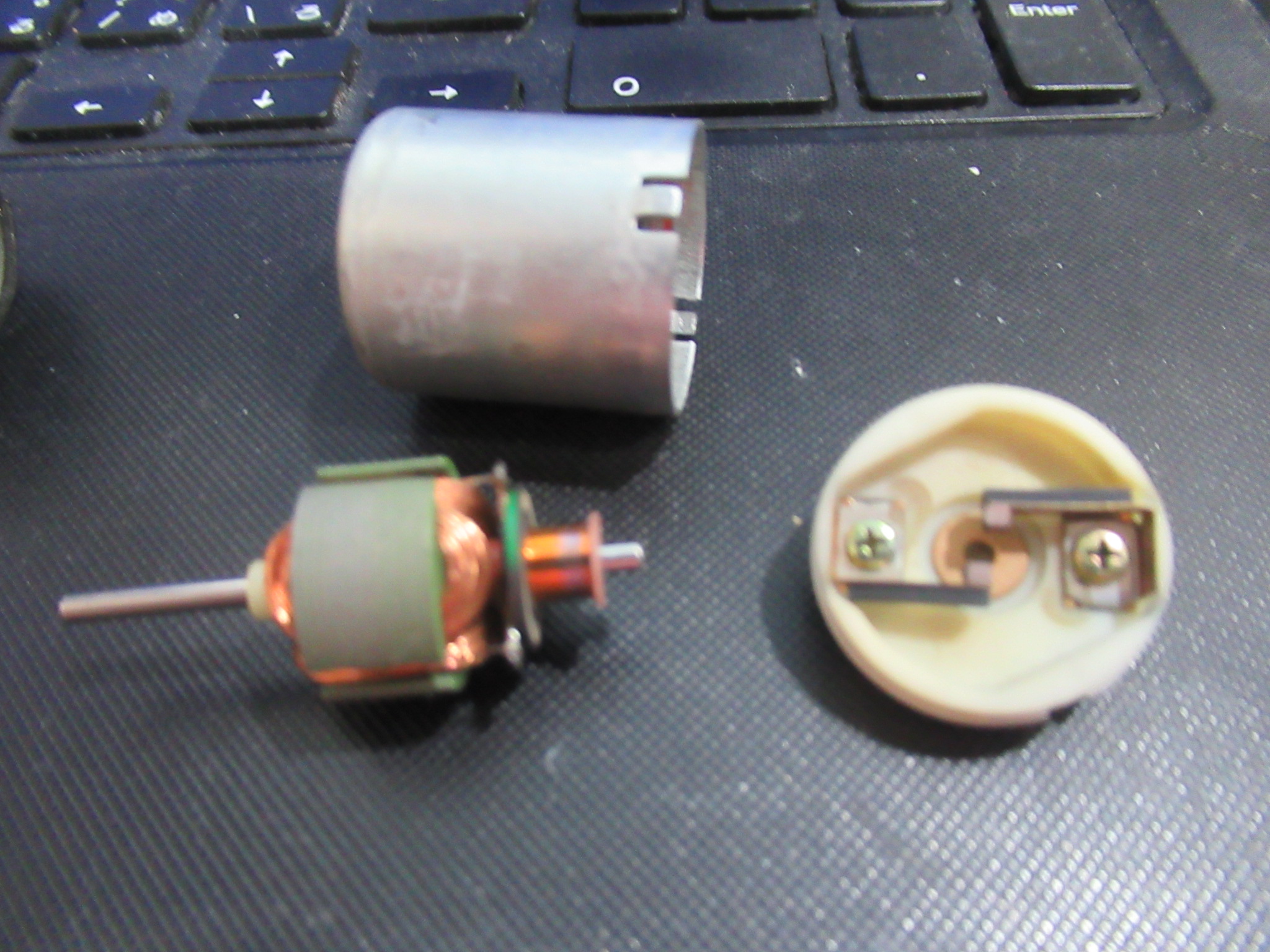

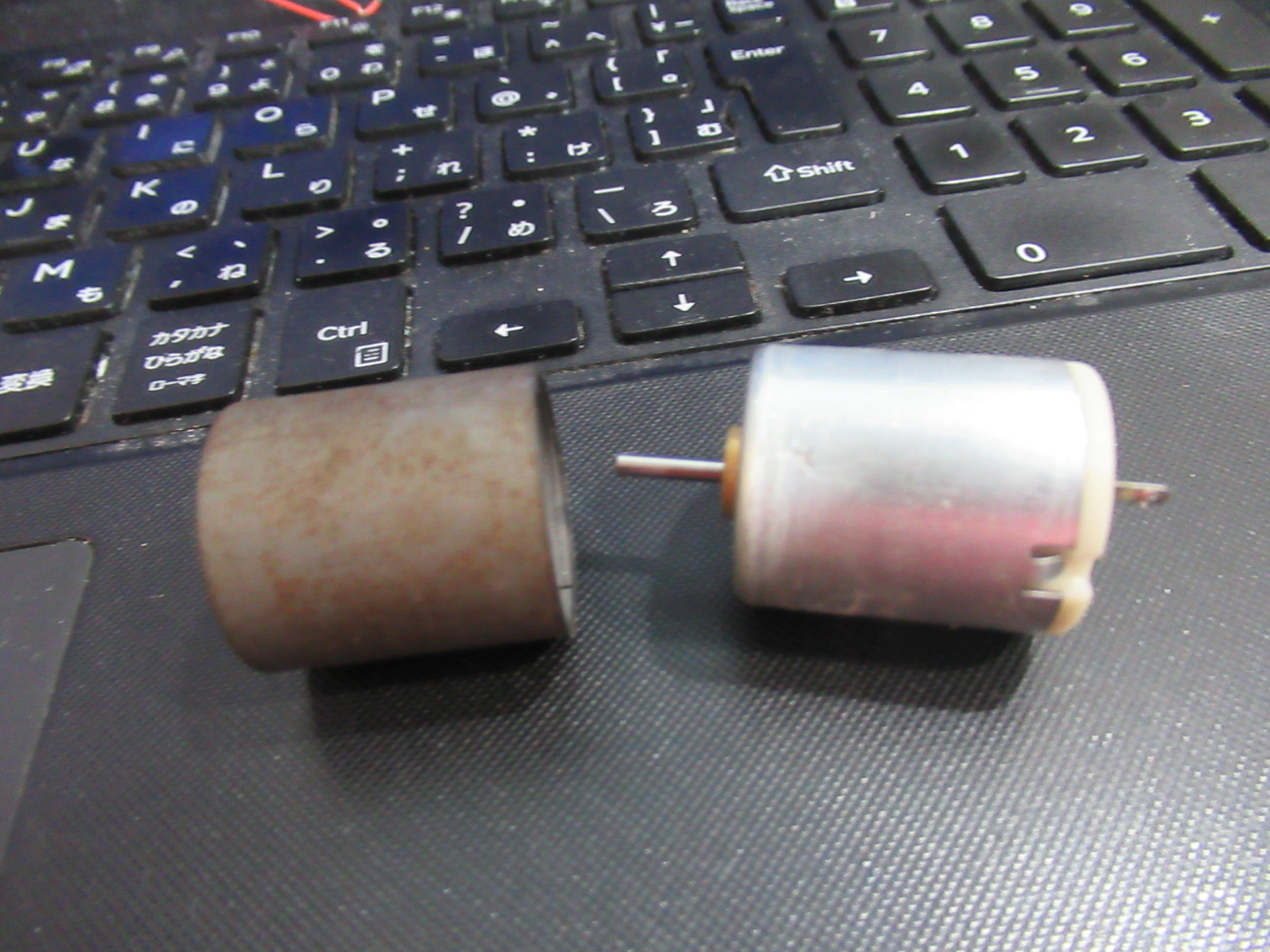

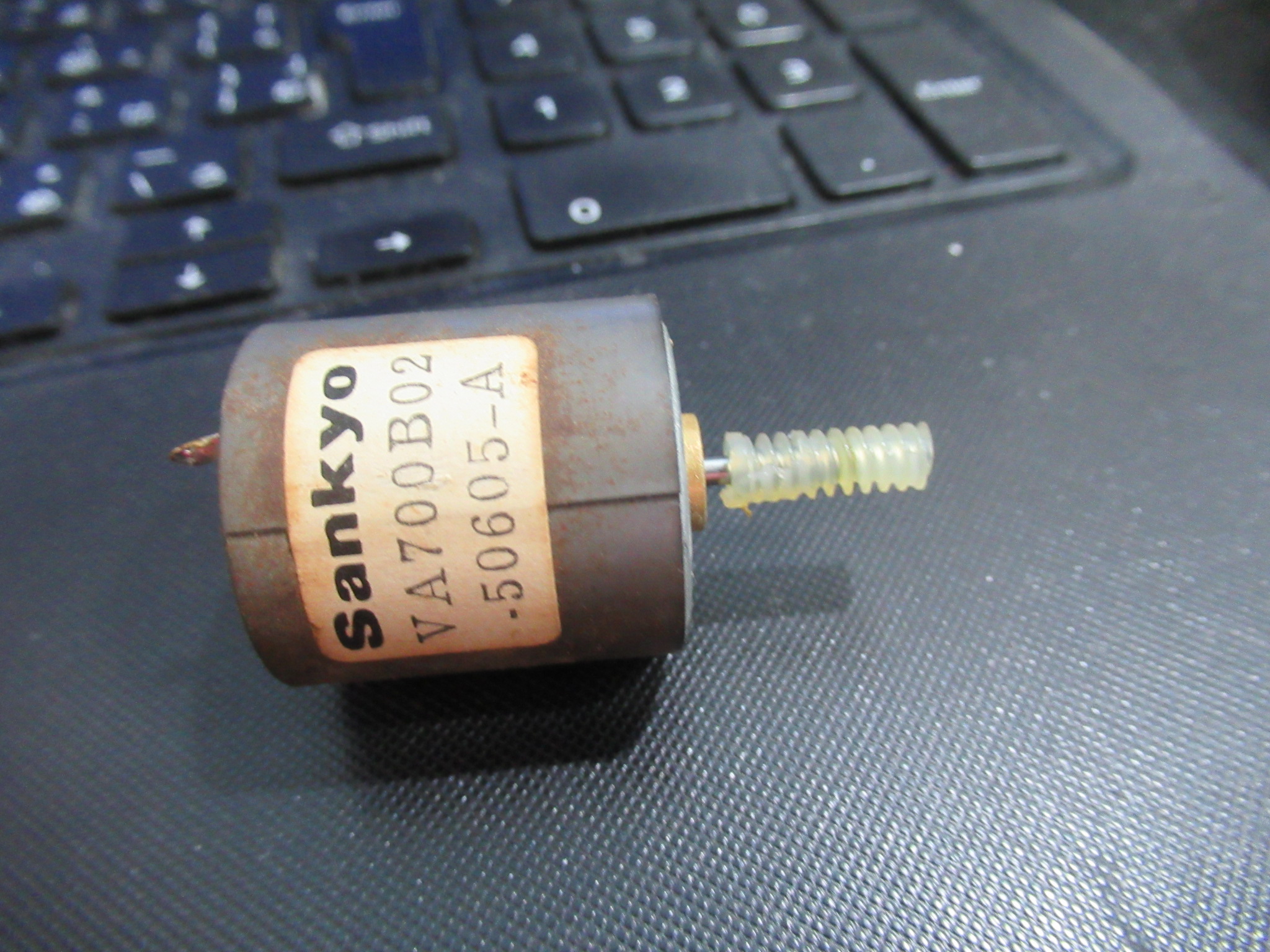

モーターを分解します。

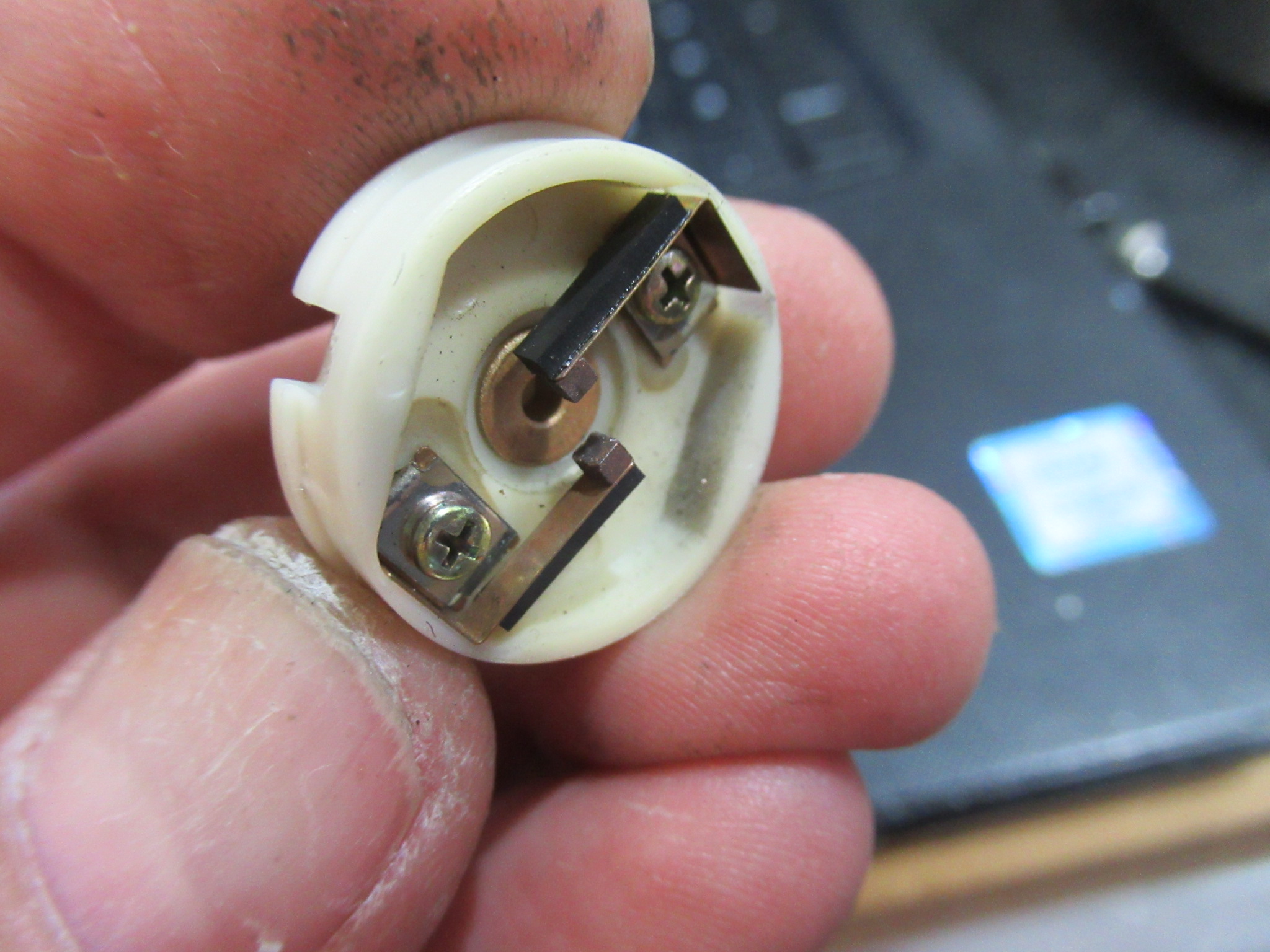

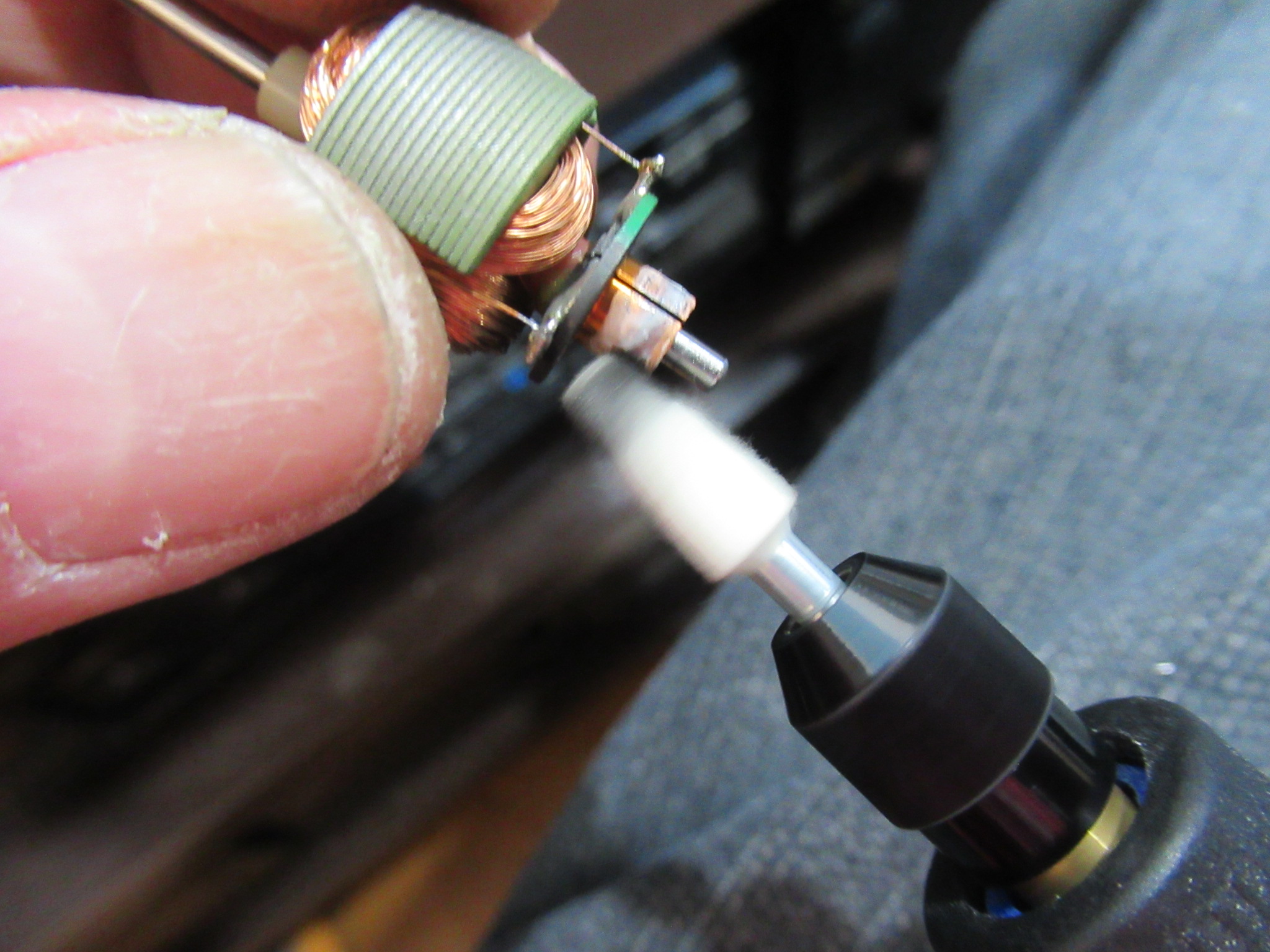

接点を磨きます。

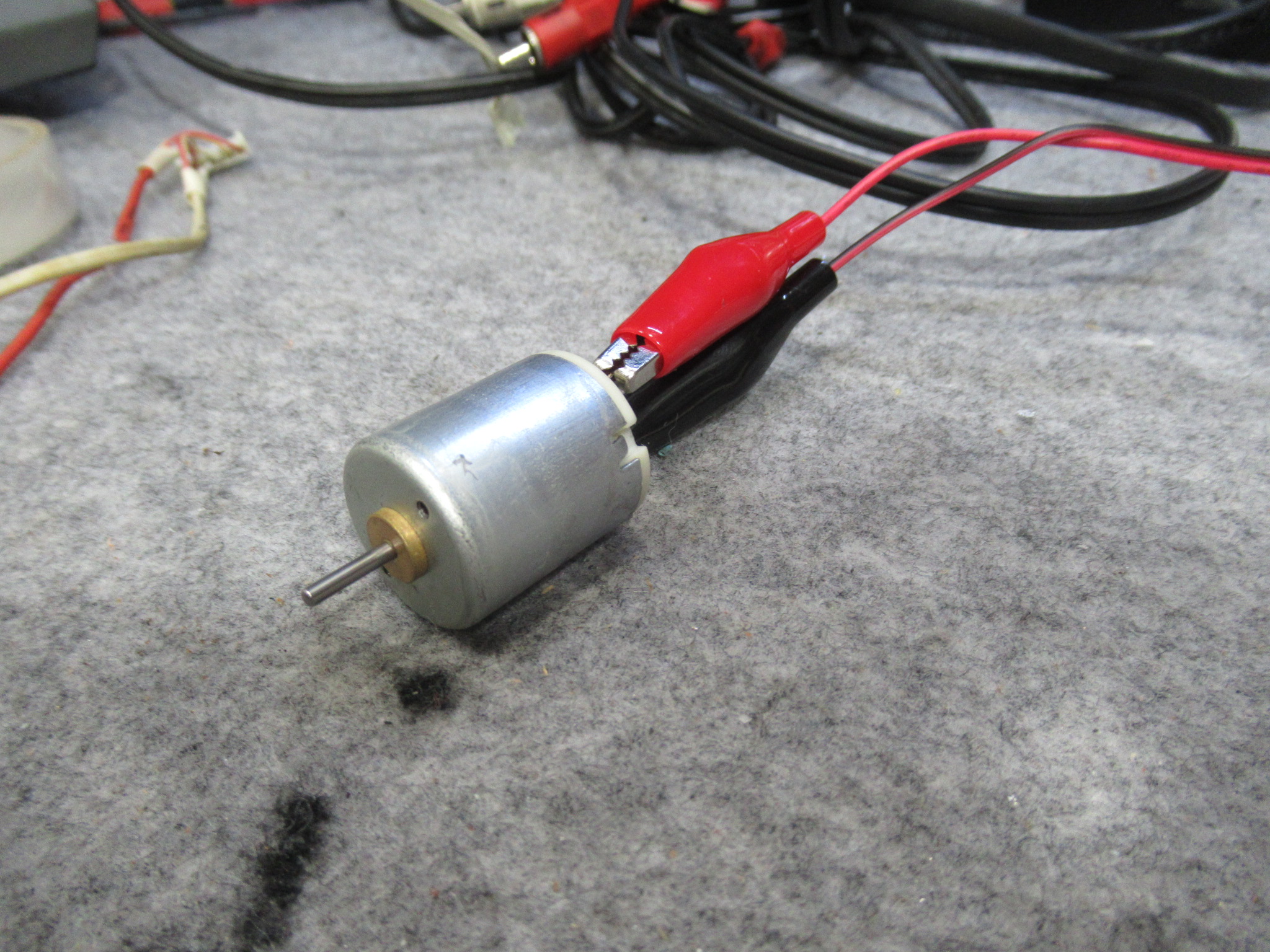

元通り組み付けて慣らし運転を行います。

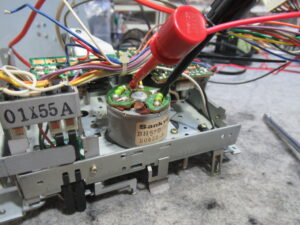

リールモーターも空転させて内部接点の接触改善を図ります。

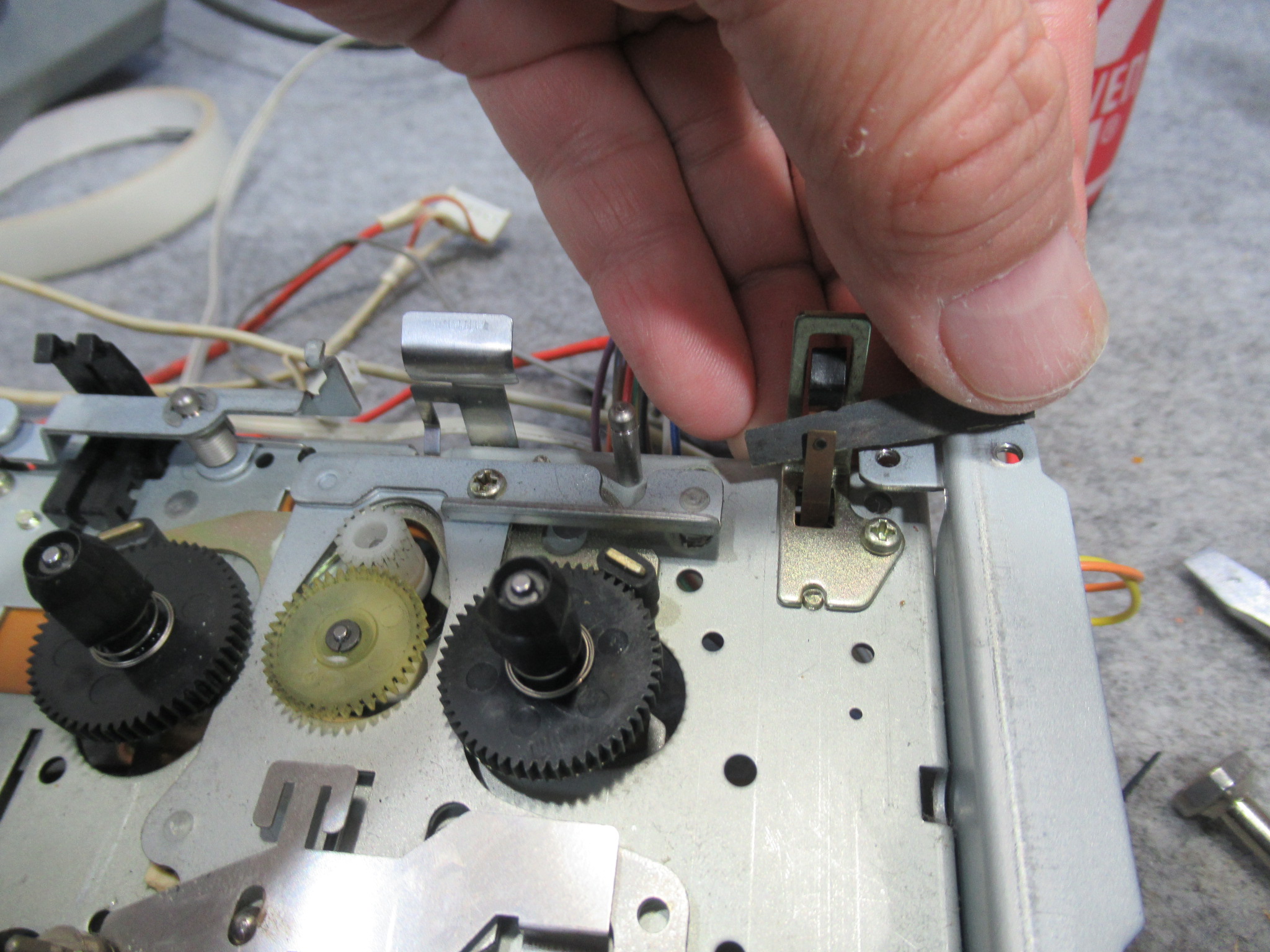

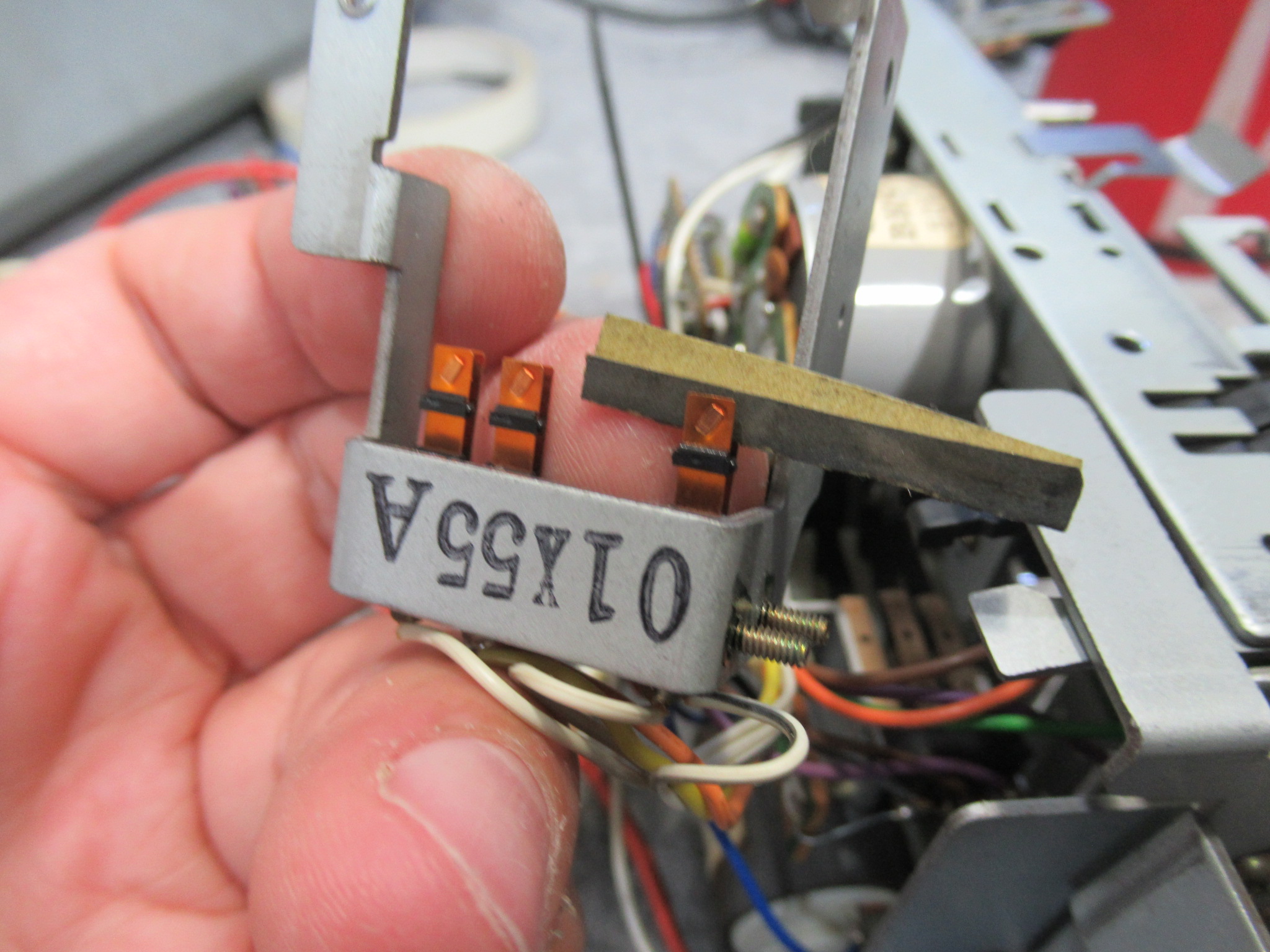

カセット検出スイッチの接点を磨きます。
オートセレクタ用スイッチ接点を磨きます。
元通り組み付けて動作確認を行います。

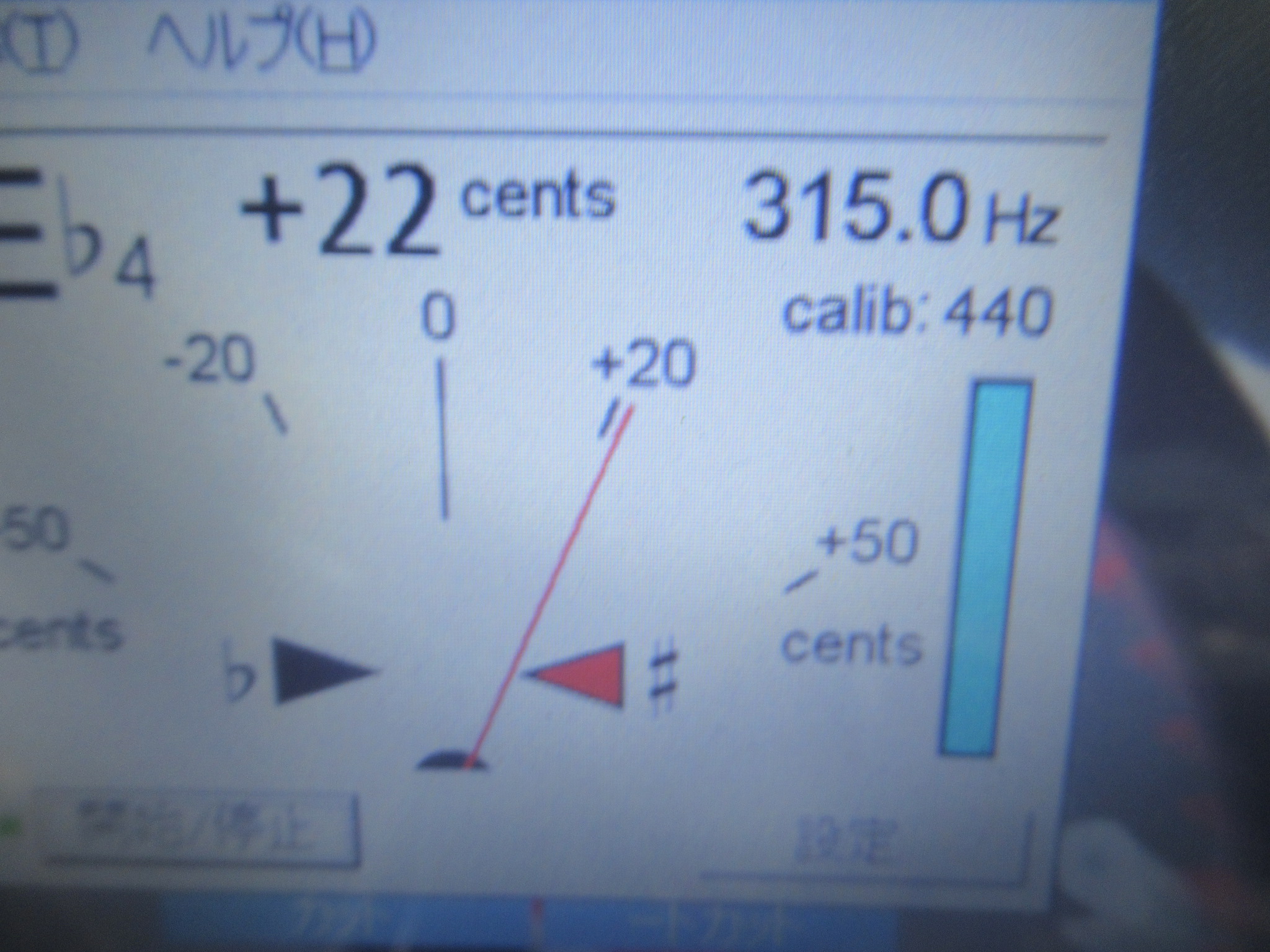

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

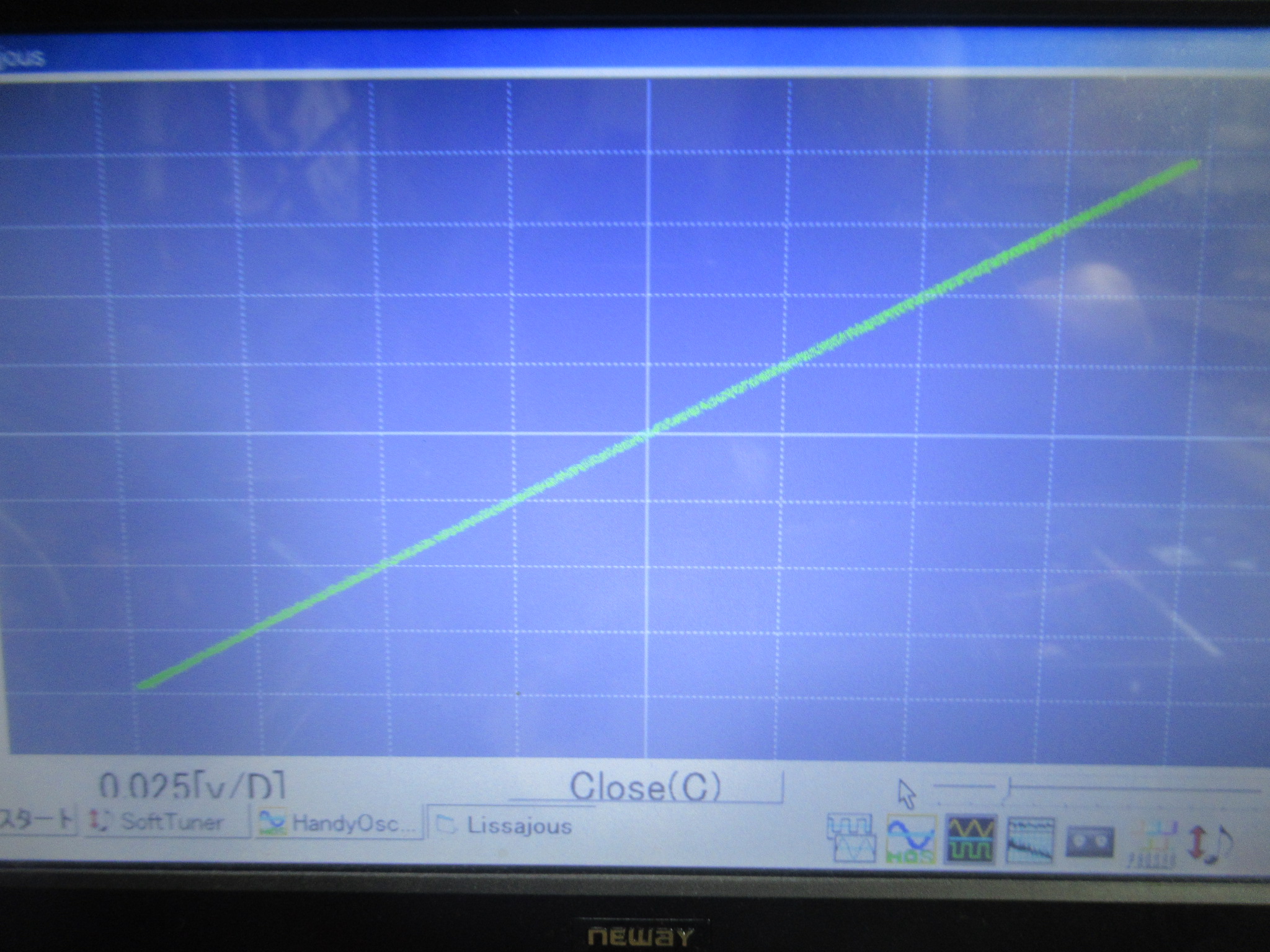

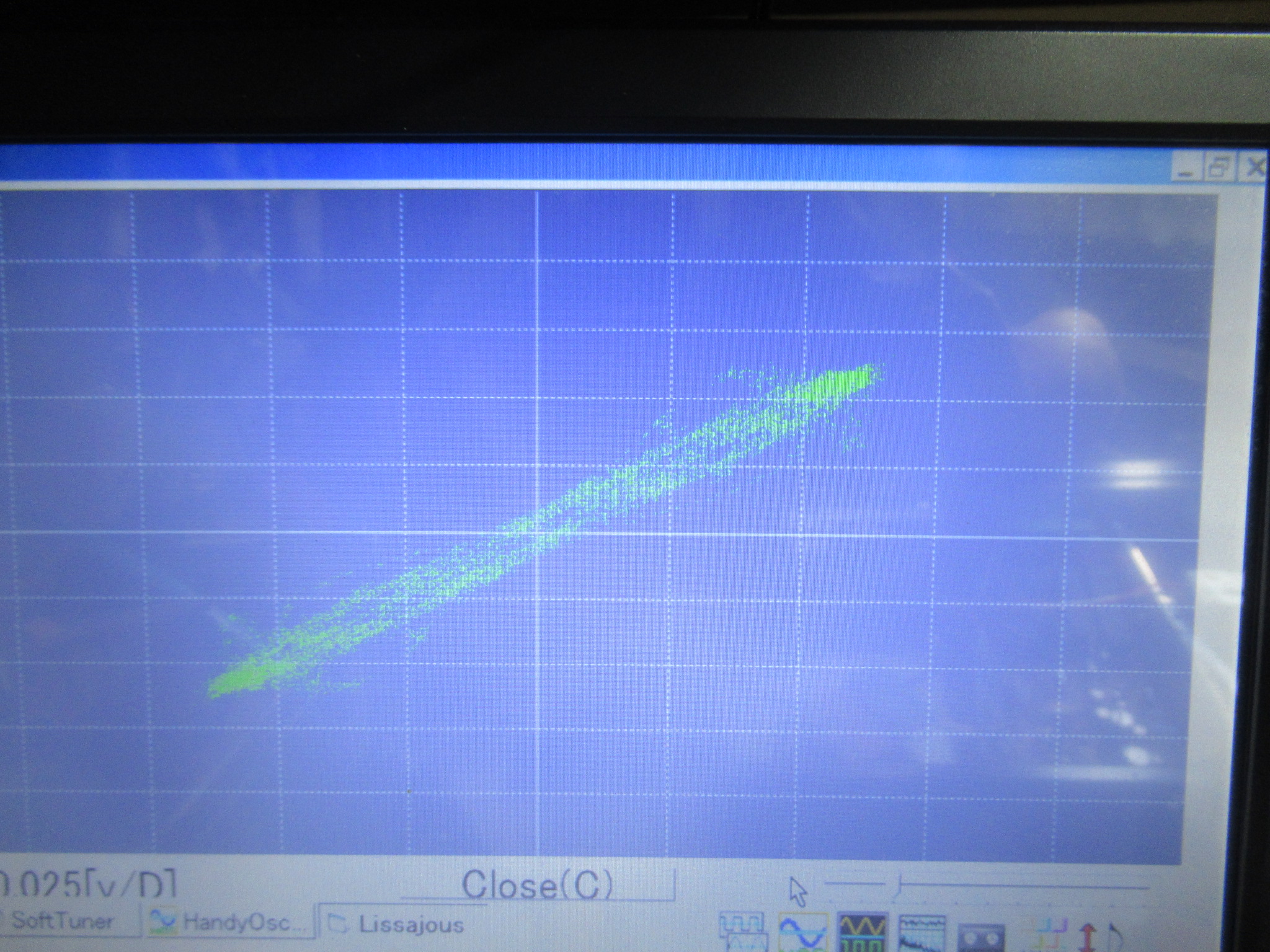

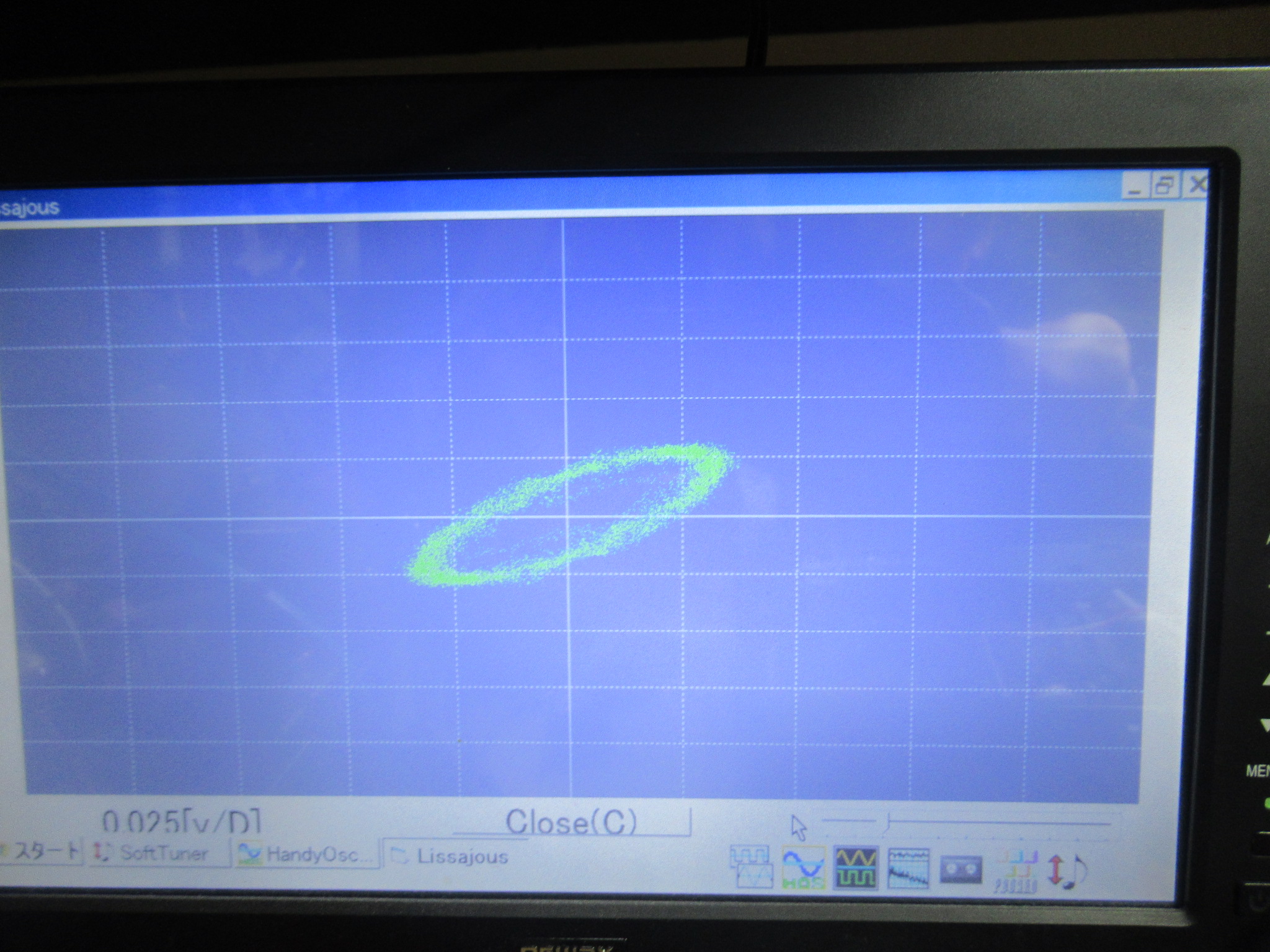

ヘッドアジマスの調整を行います。大幅な狂いがありました。
録再バランス調整を行います。使用するテープによってややバラツキがありますが、これは仕方ありません。

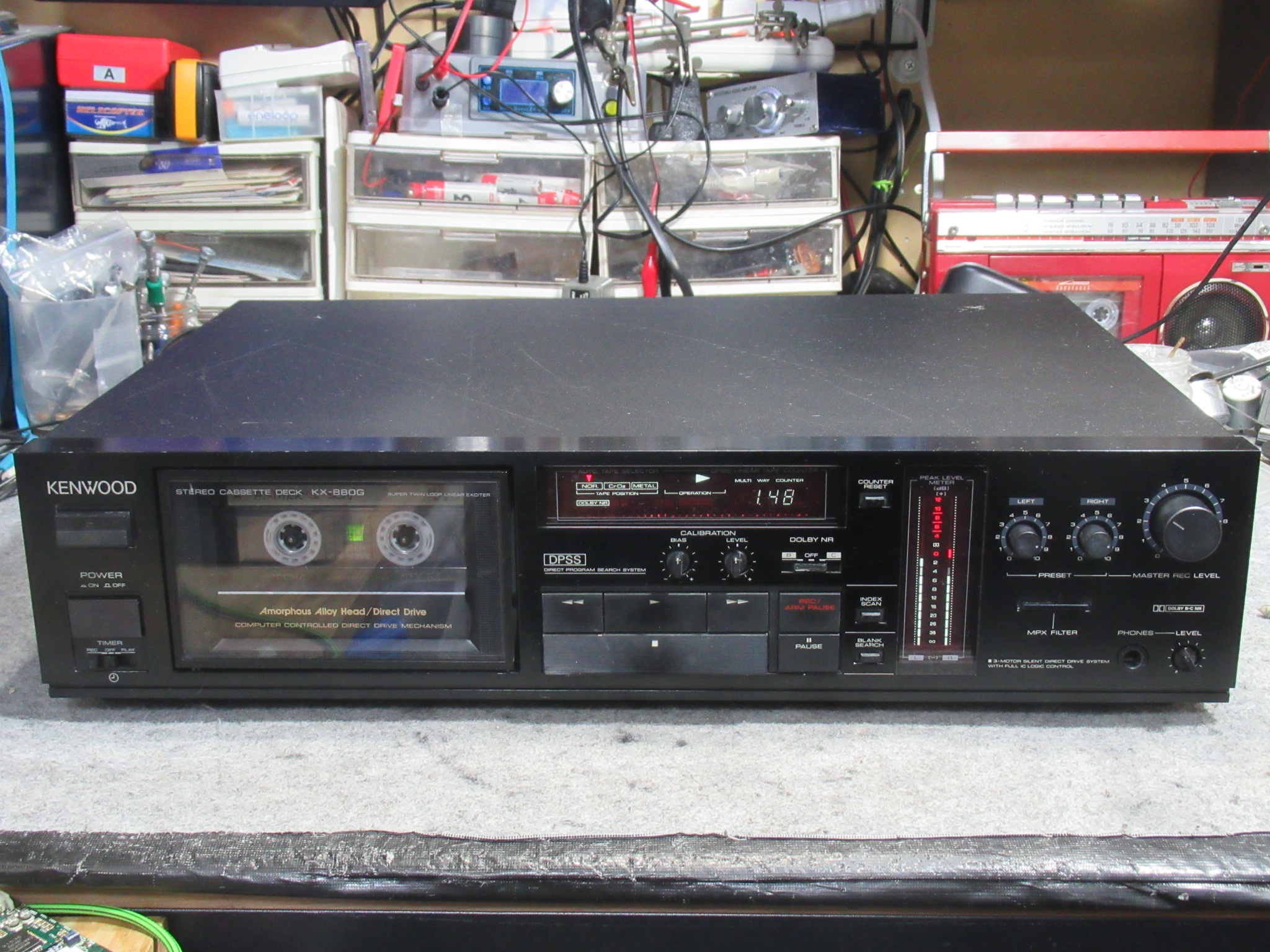

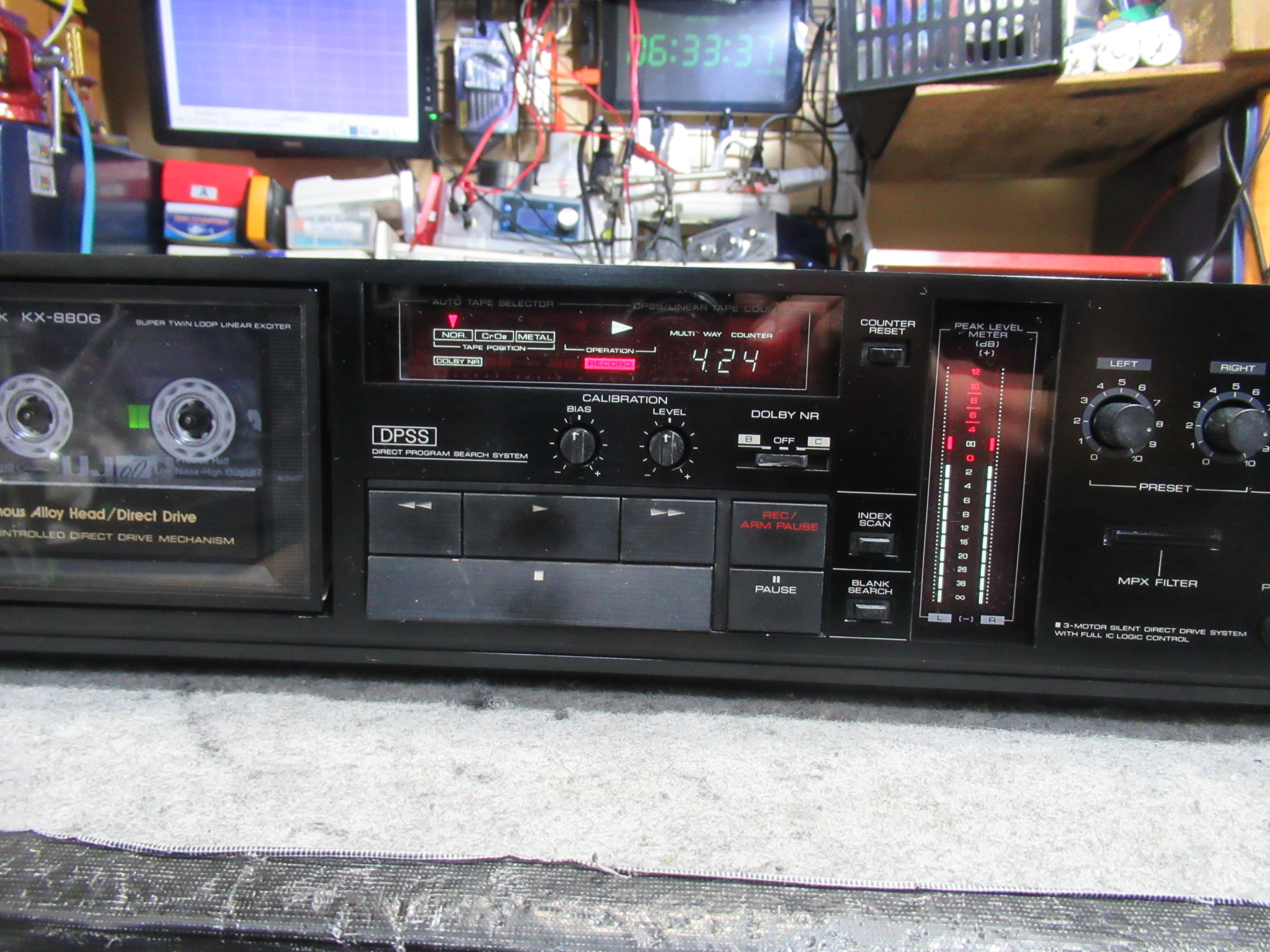

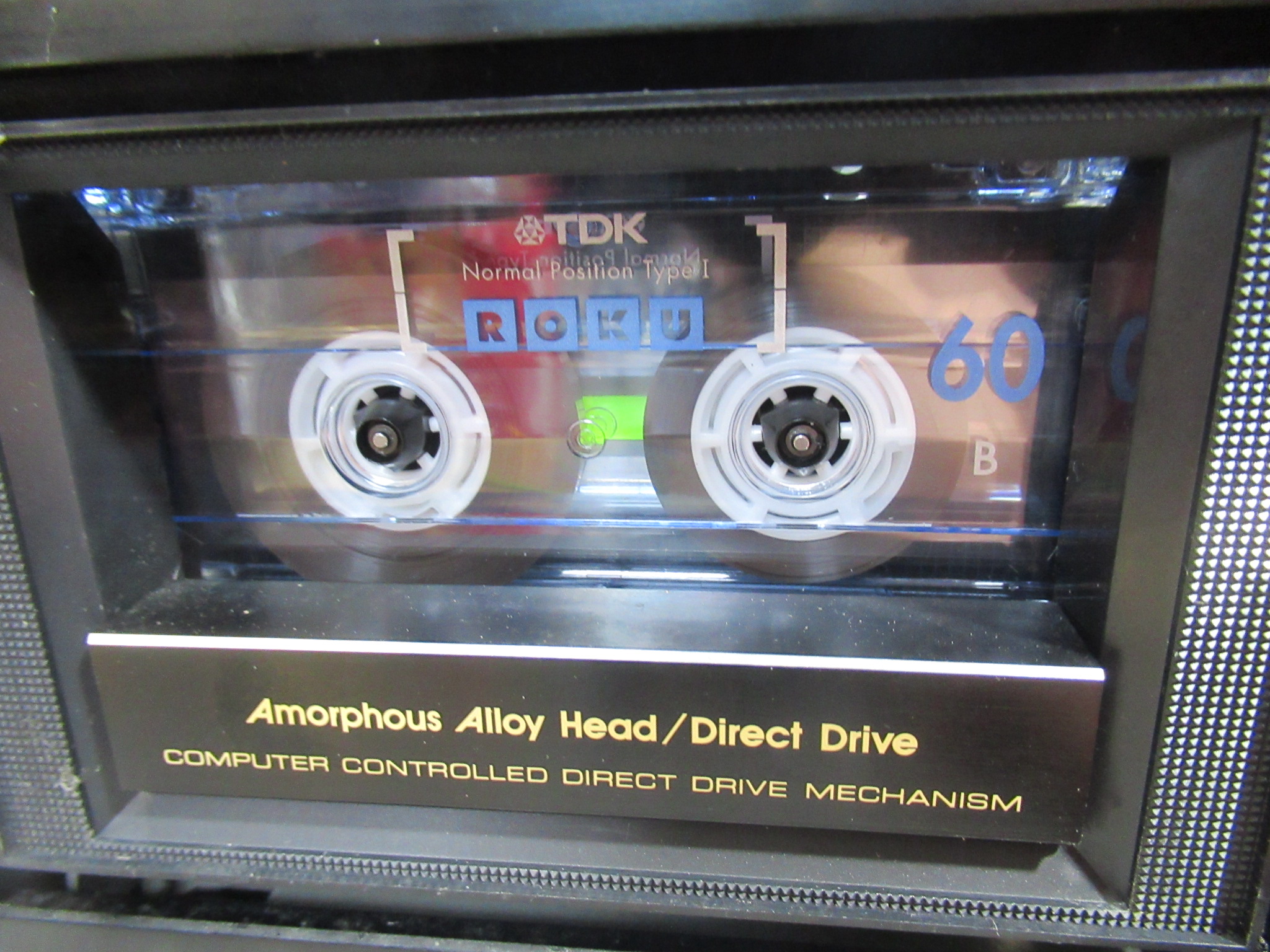

録音テストを行い、修理完了です。
