ナカミチのZX-5です。
ベルト交換済みの動作品を購入されたものの、何点か不調な点があるということです。
巻き戻しや早送り時に止まりそうになるということでしたが、確認できませんでしたので、テープの問題だった可能性があります。また、写真では説明が難しいのですが、テープトップまで巻き戻すと、停止する直前に「ガチャガチャガチャ」と音を立てて、テープのハブが振動します。
また、お話しにはありませんでしたが、テープをセットしたときに、たるみ取りでリールが回転する仕様となっていますが、そのときに嫌な音が発生します。
続いての不具合としては、音が悪いということです。しかし、それほどでもなかったので、再度オーナー様に確認すると、ご自分でアジマス調整を行った結果、当初よりかなりまともになったということです。後ほど点検調整を行います。
また、音揺れが酷いとのことでしたが、まったく問題はありませんでしたので、バックテンション不良でテープ走行が乱れていた可能性があります。これも後ほど点検を行います。

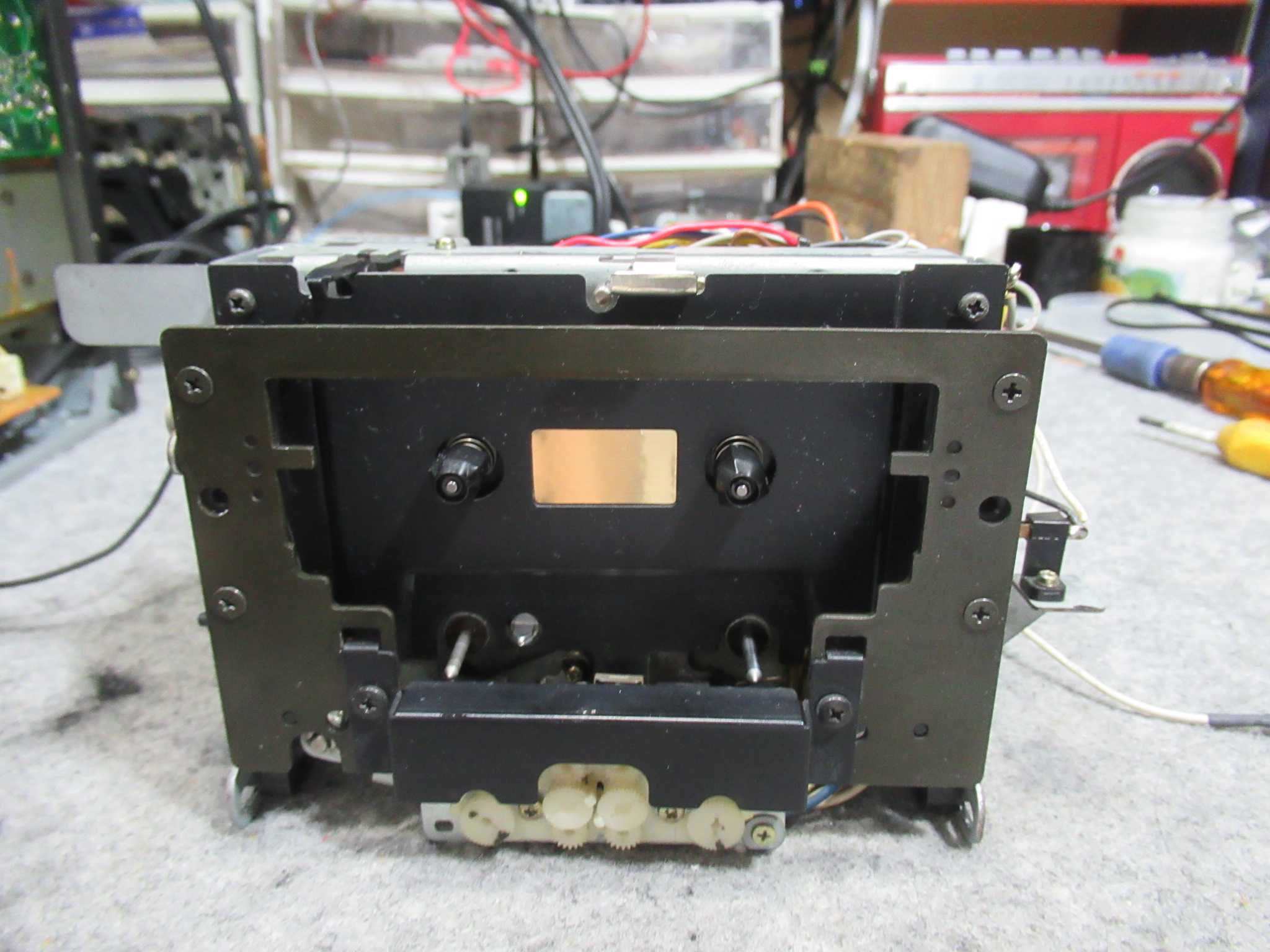

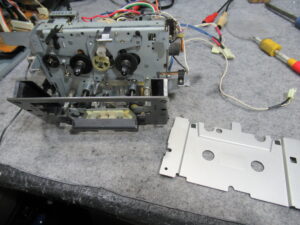

メカを降ろして化粧パネルを取り外します。

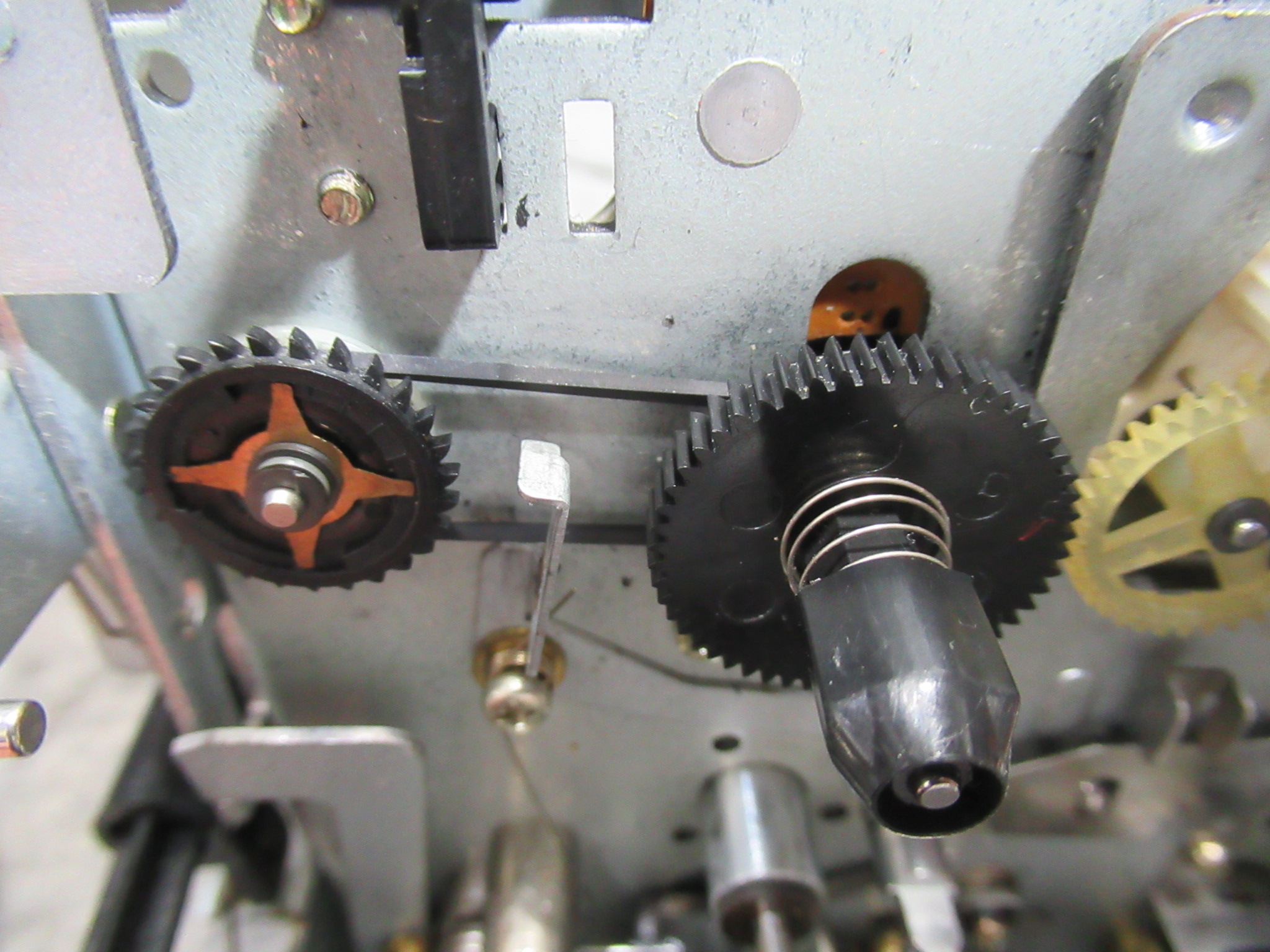

バックテンションベルトは確かに新品らしきものが掛かっていますが・・・
リール側が本来の場所では無いところに掛けられていますので、あまり馴れていない方が作業されたようです。また、バックテンション自体も弱めのセッティングでしたので調整を行います。

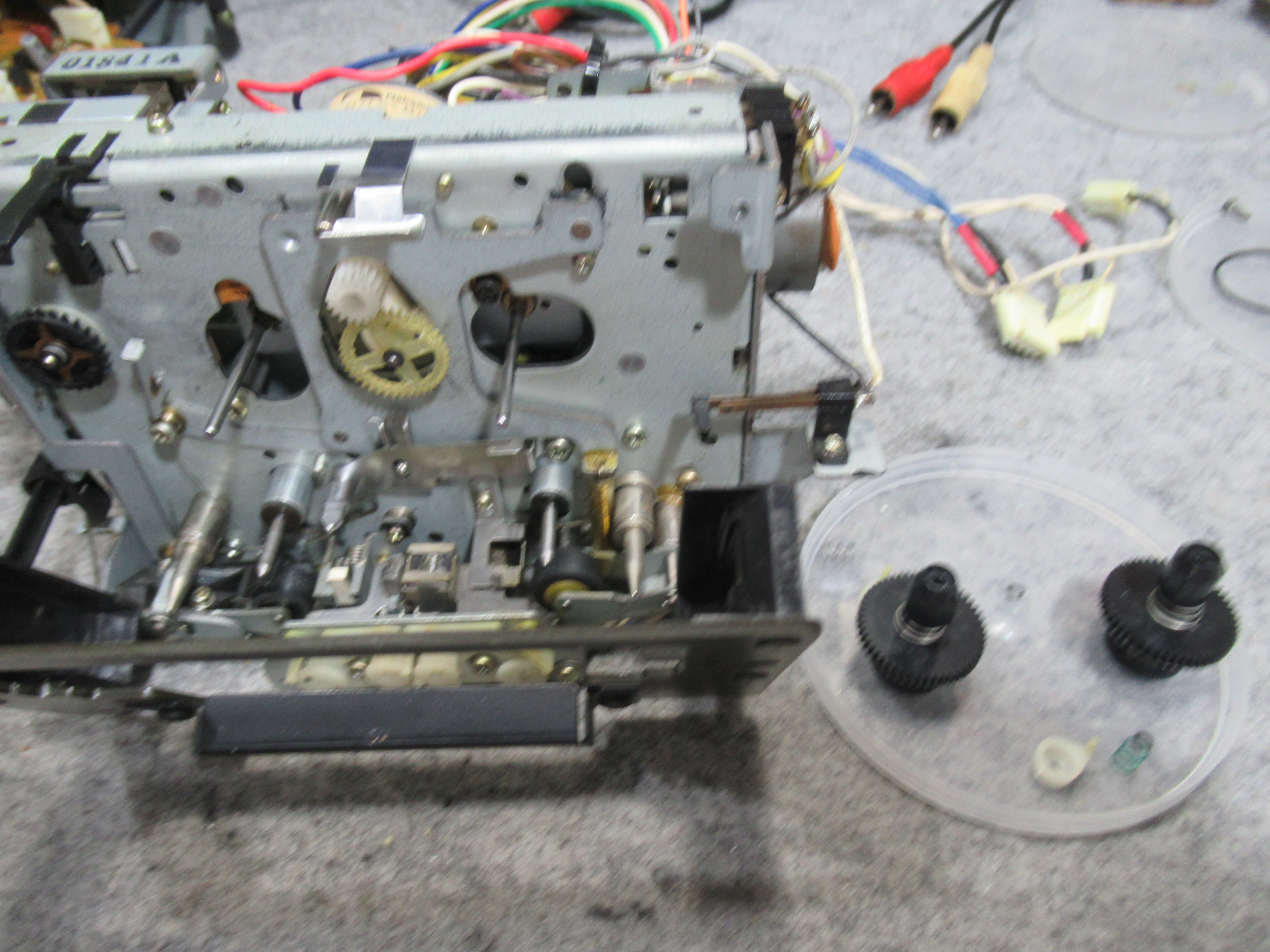

左右リールを取り外します。

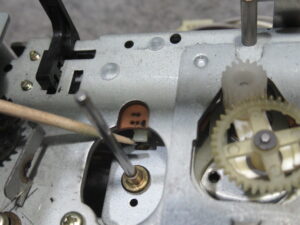

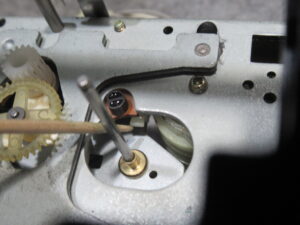

楊枝の先端部にあるはずのブレーキ用のゴムがありません。それでプラスチック同士が擦れて嫌な音が鳴っていたようです。

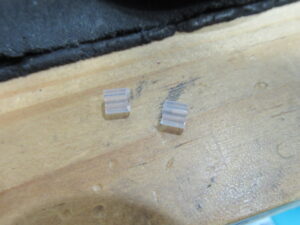

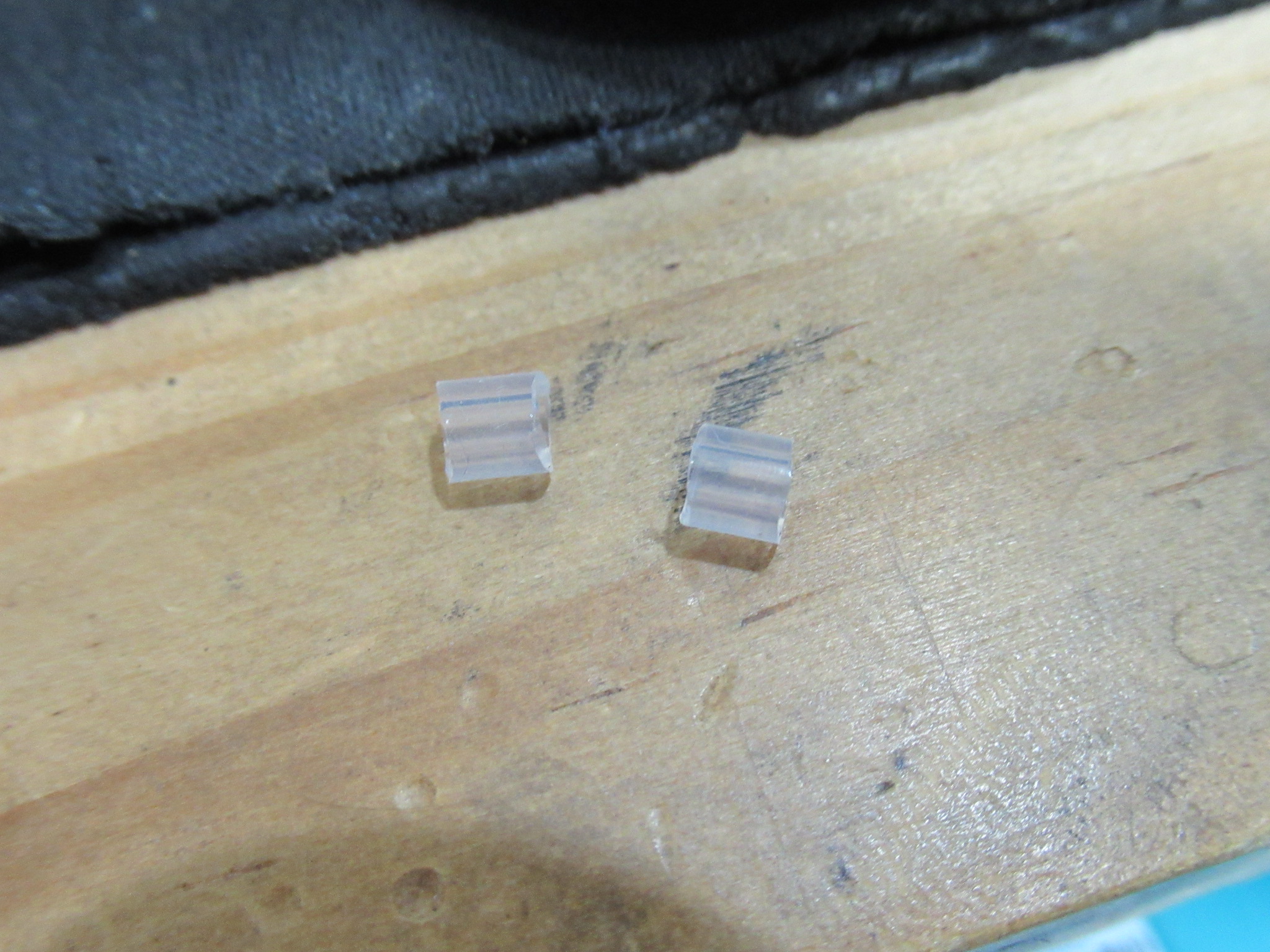

部品は入手できませんので、シリコンチューブをカットして代用します。

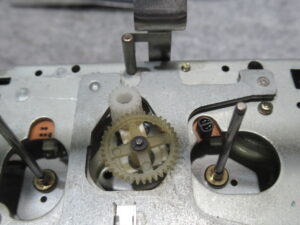

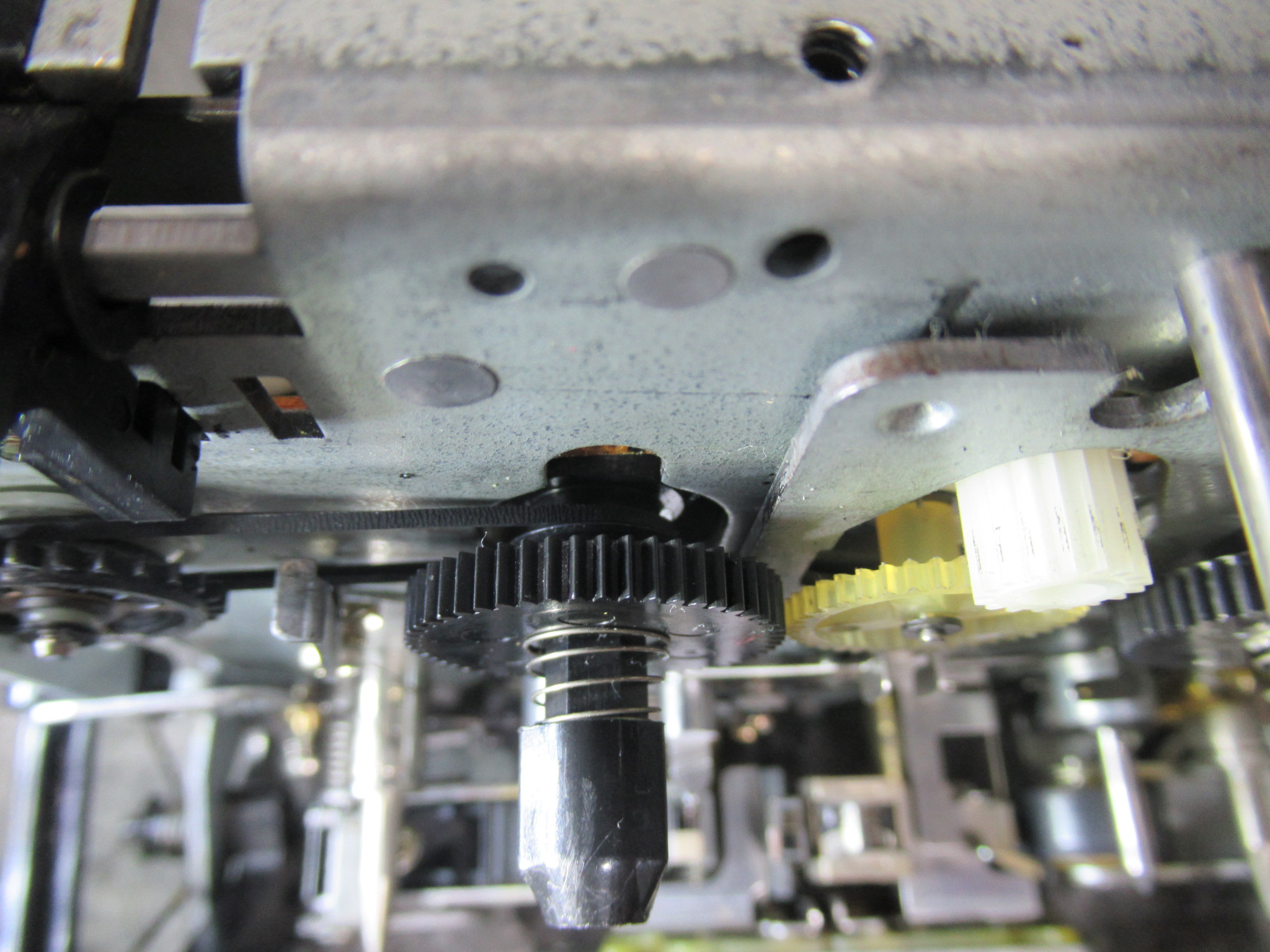

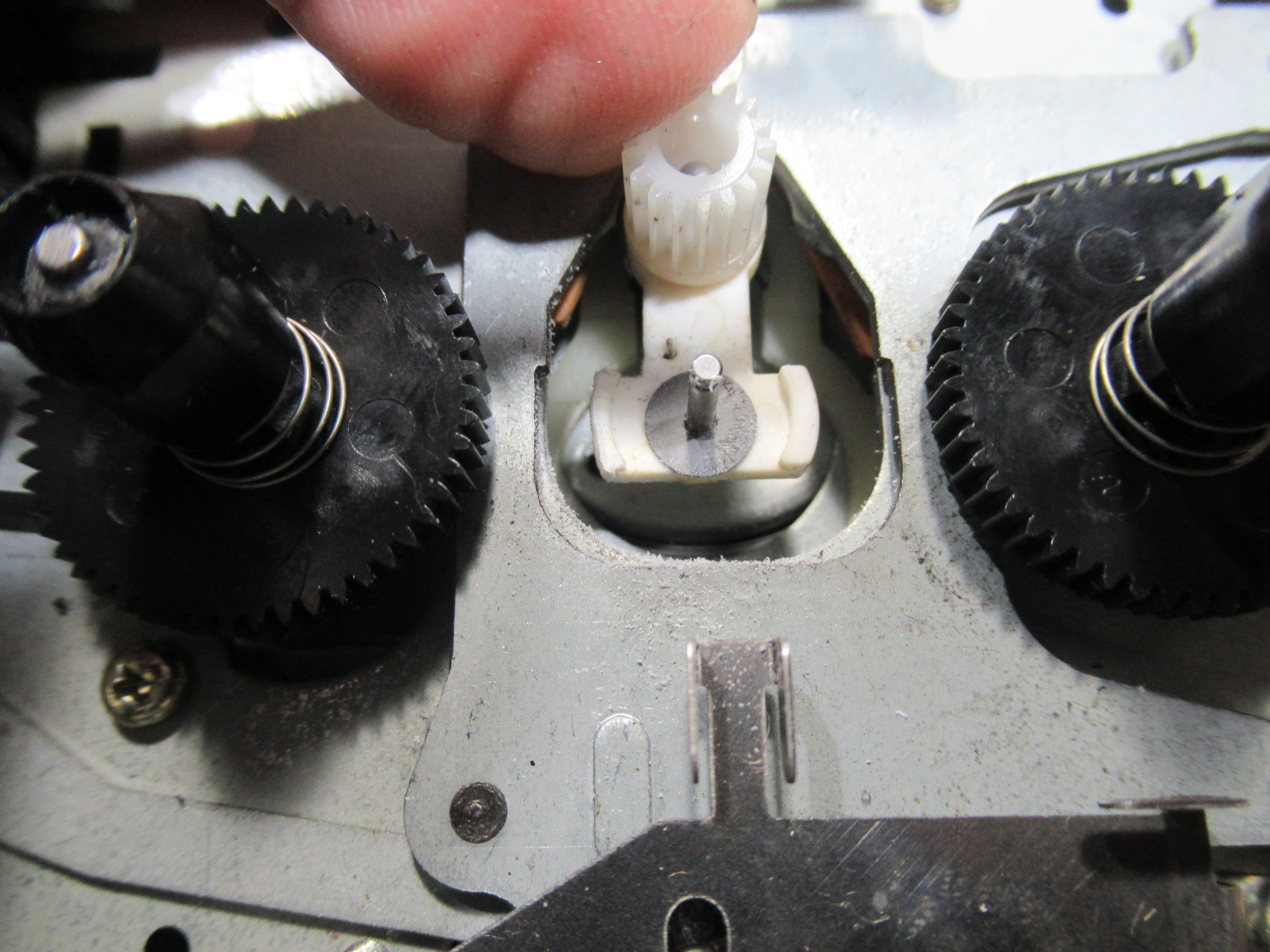

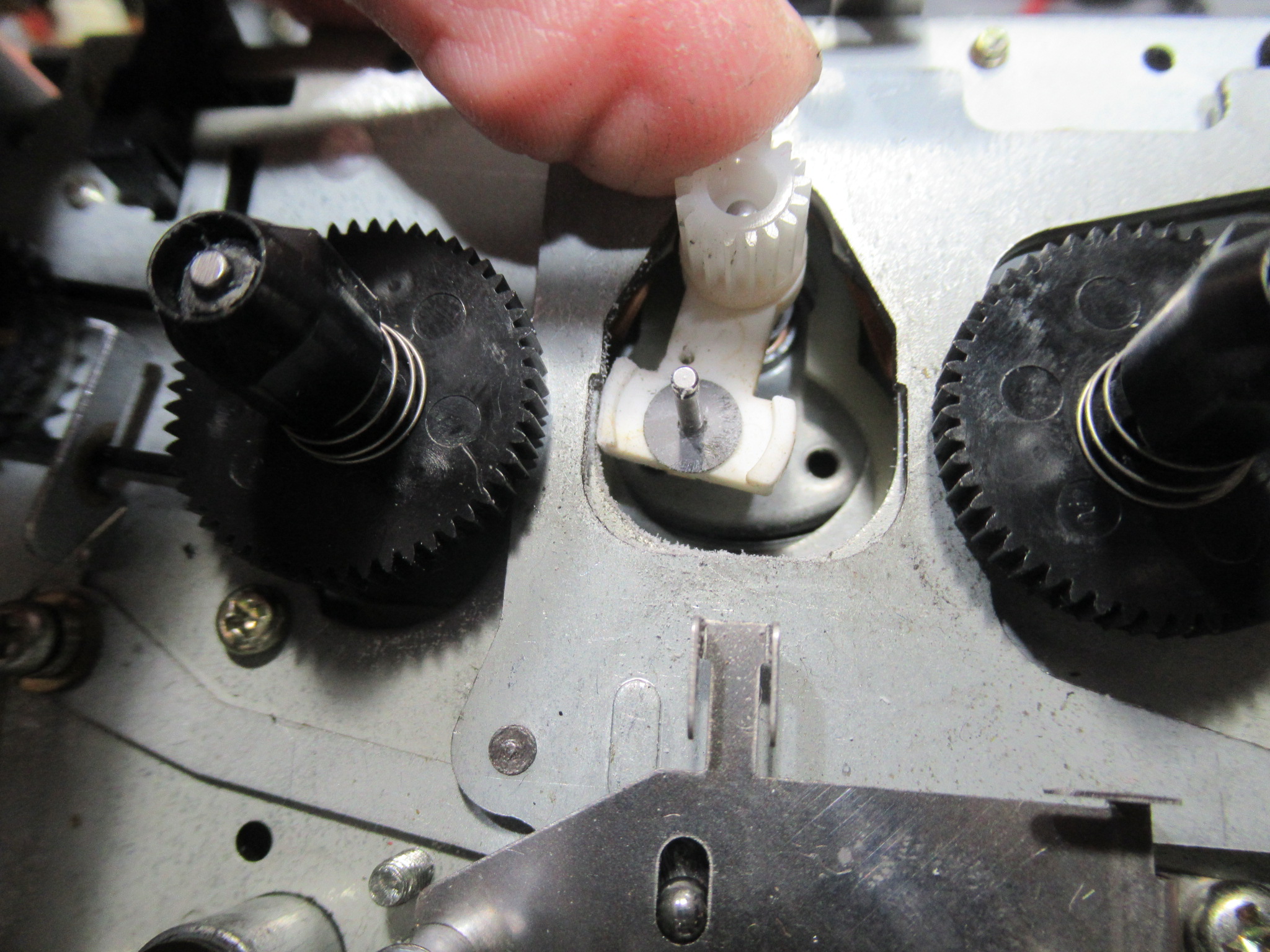

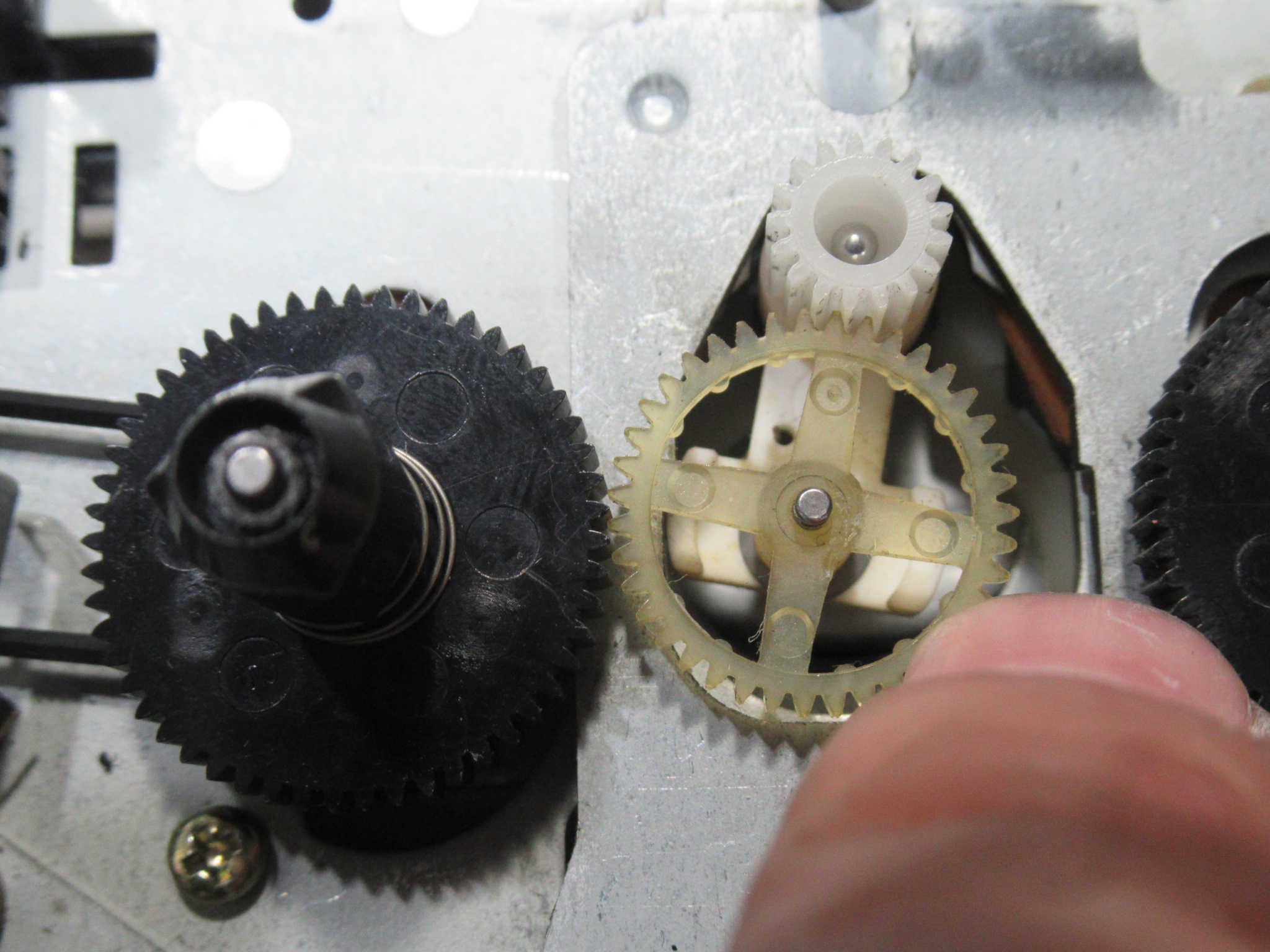

巻き戻し終了時のガチャガチャ音の原因を突き止めます。アイドラーギヤとリールのギヤの噛み合わせを確認したところ、右は正常でしたが、左は完全に噛み合うことができません。そのため、リールの回転が停止したときにかみ合わせが外れてアイドラーギヤが暴れていたようです。

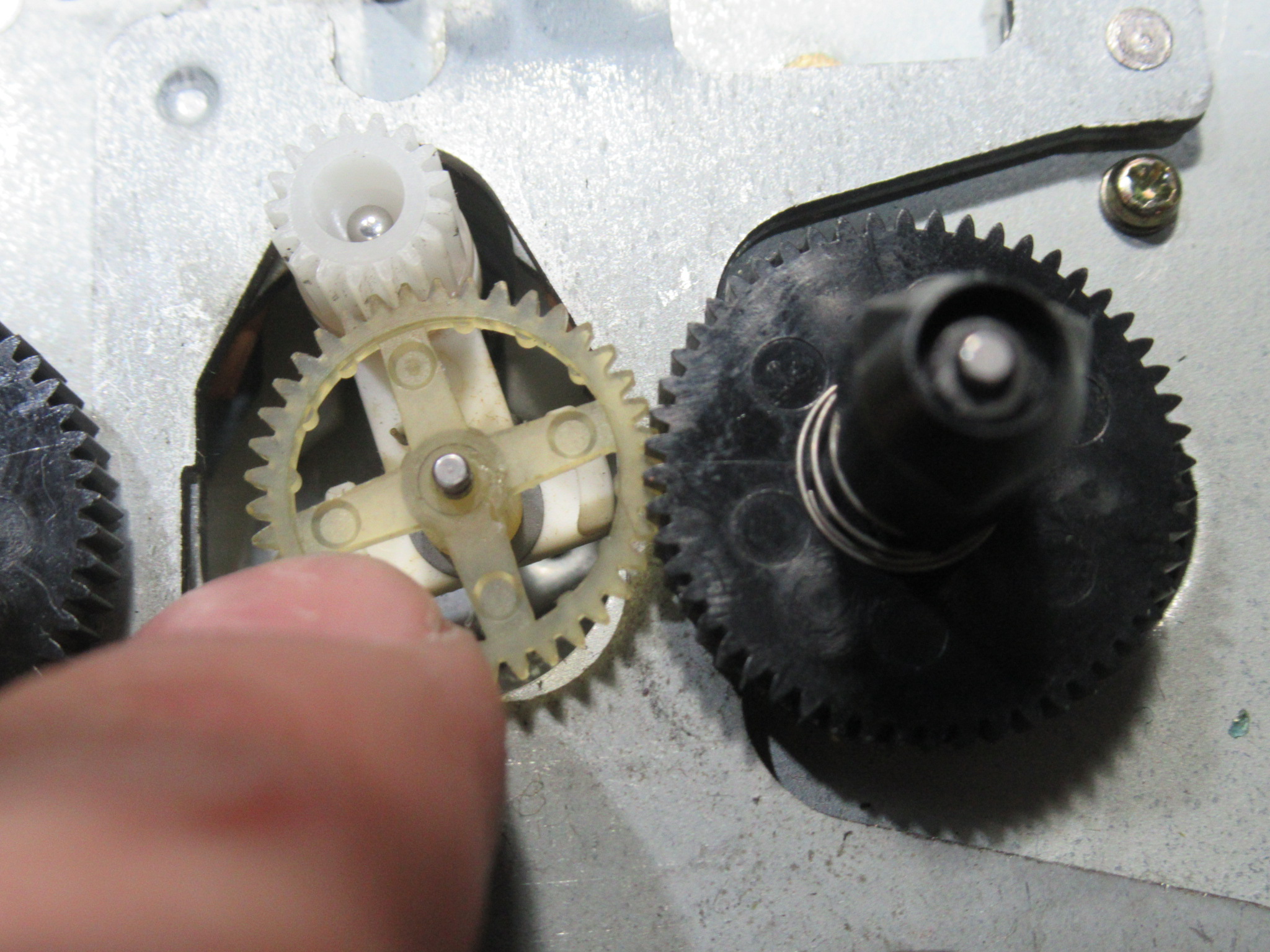

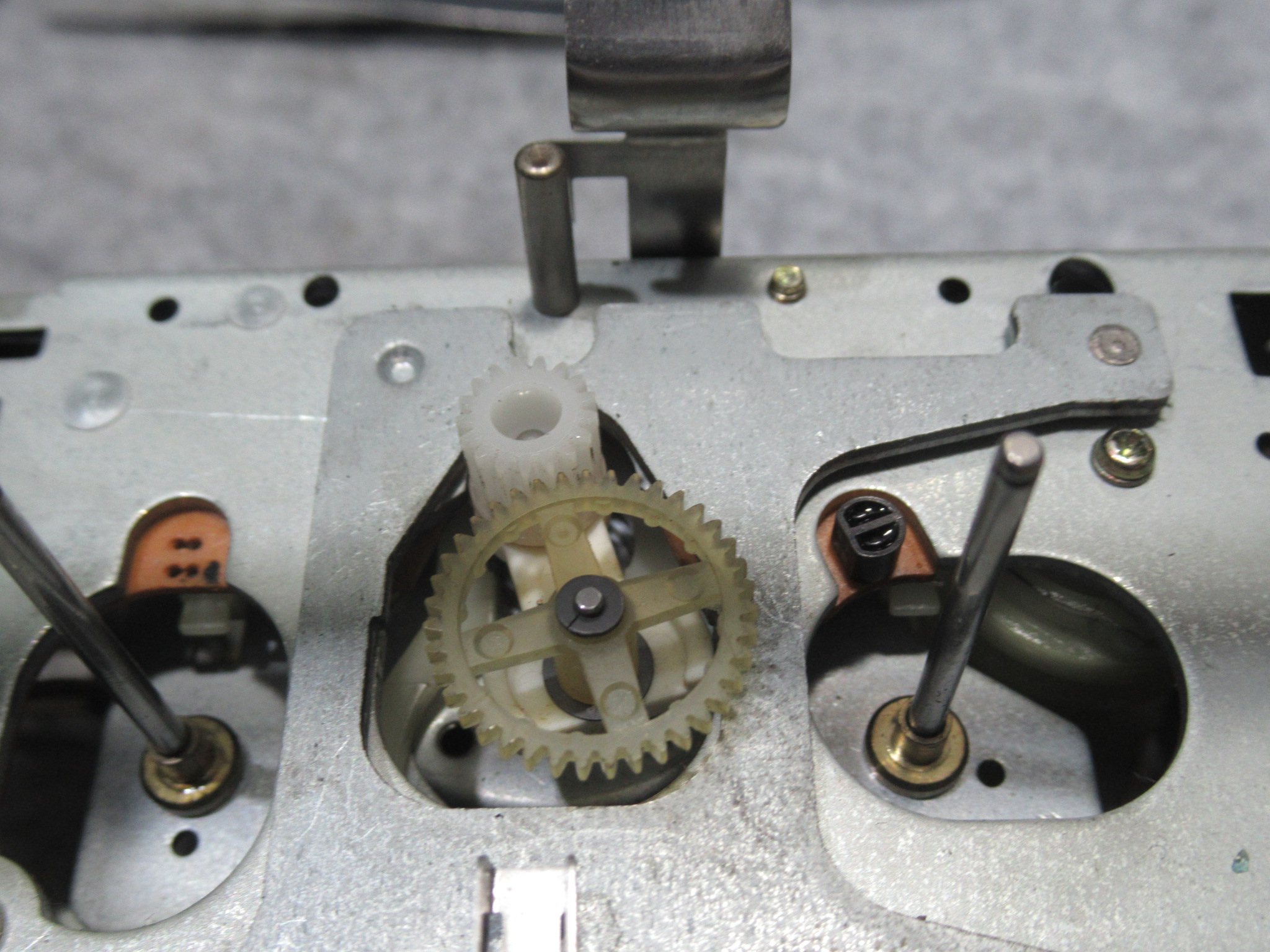

なぜかみ合わせが悪い（浅い）のかというと、アイドラー（白いパーツ）がメカに当たってしまうからです。なぜそうなったのかはわかりません。
当たる箇所を削りました。
不具合は解消されました。

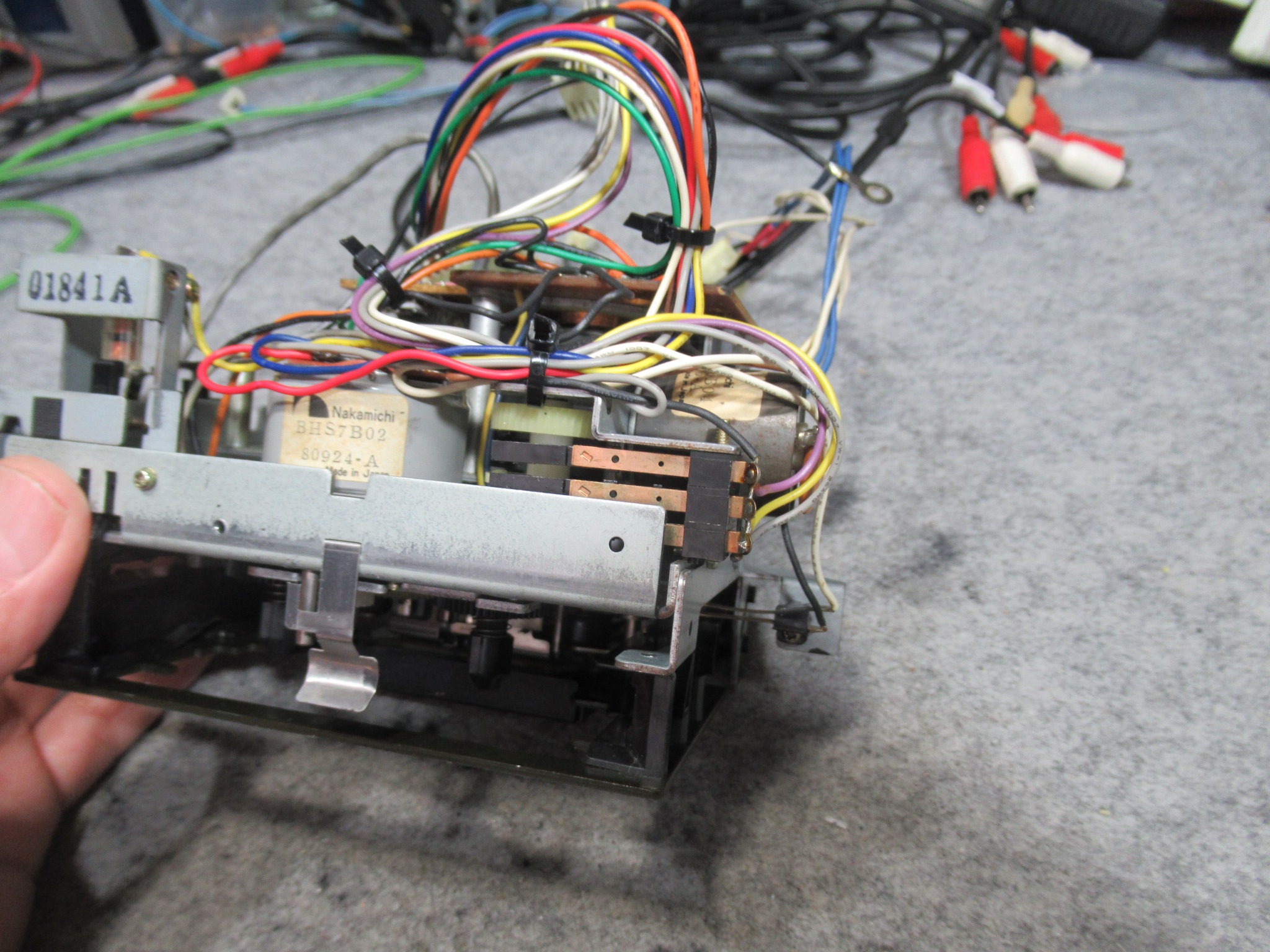

再度メカを降ろします。

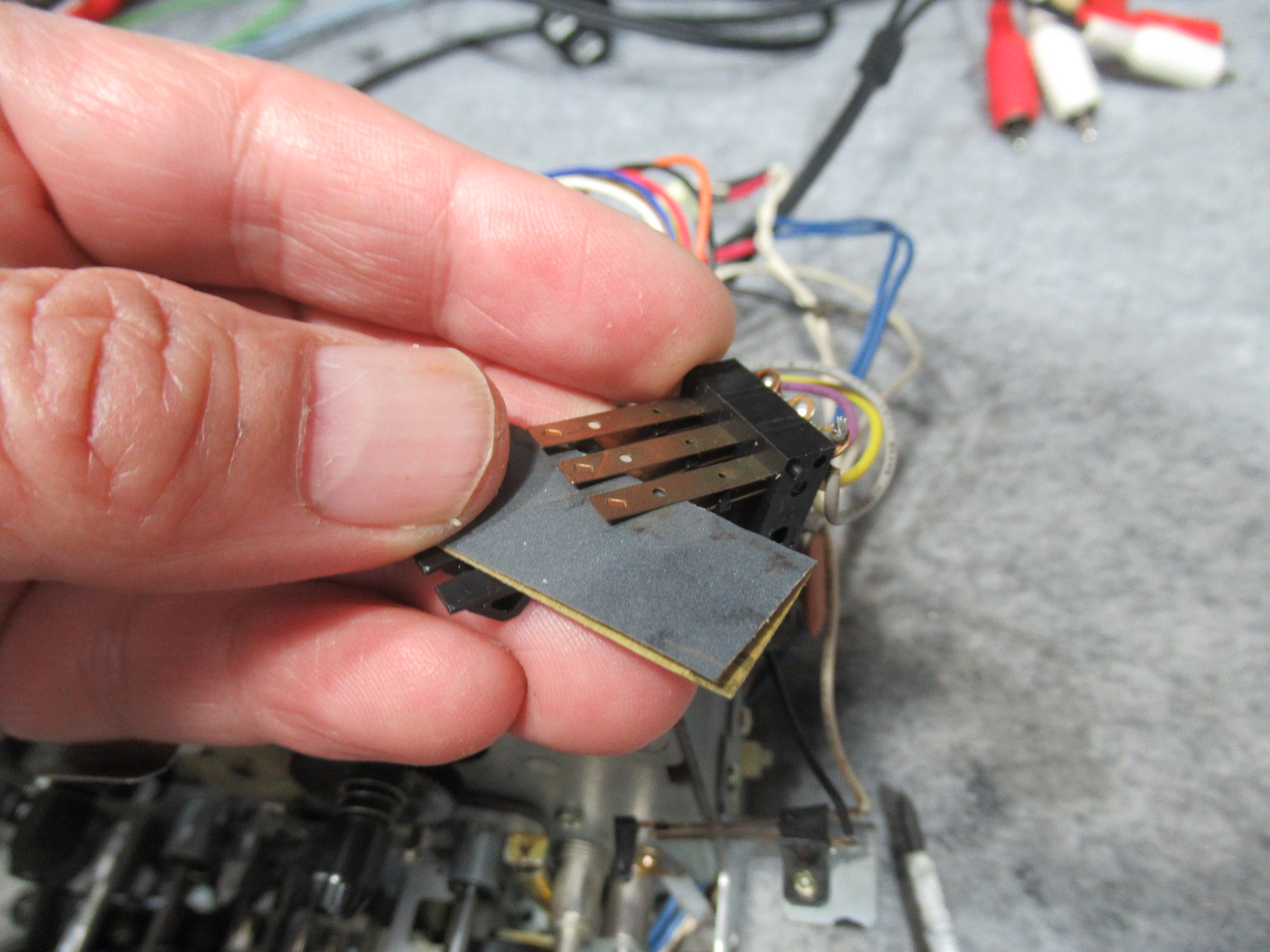

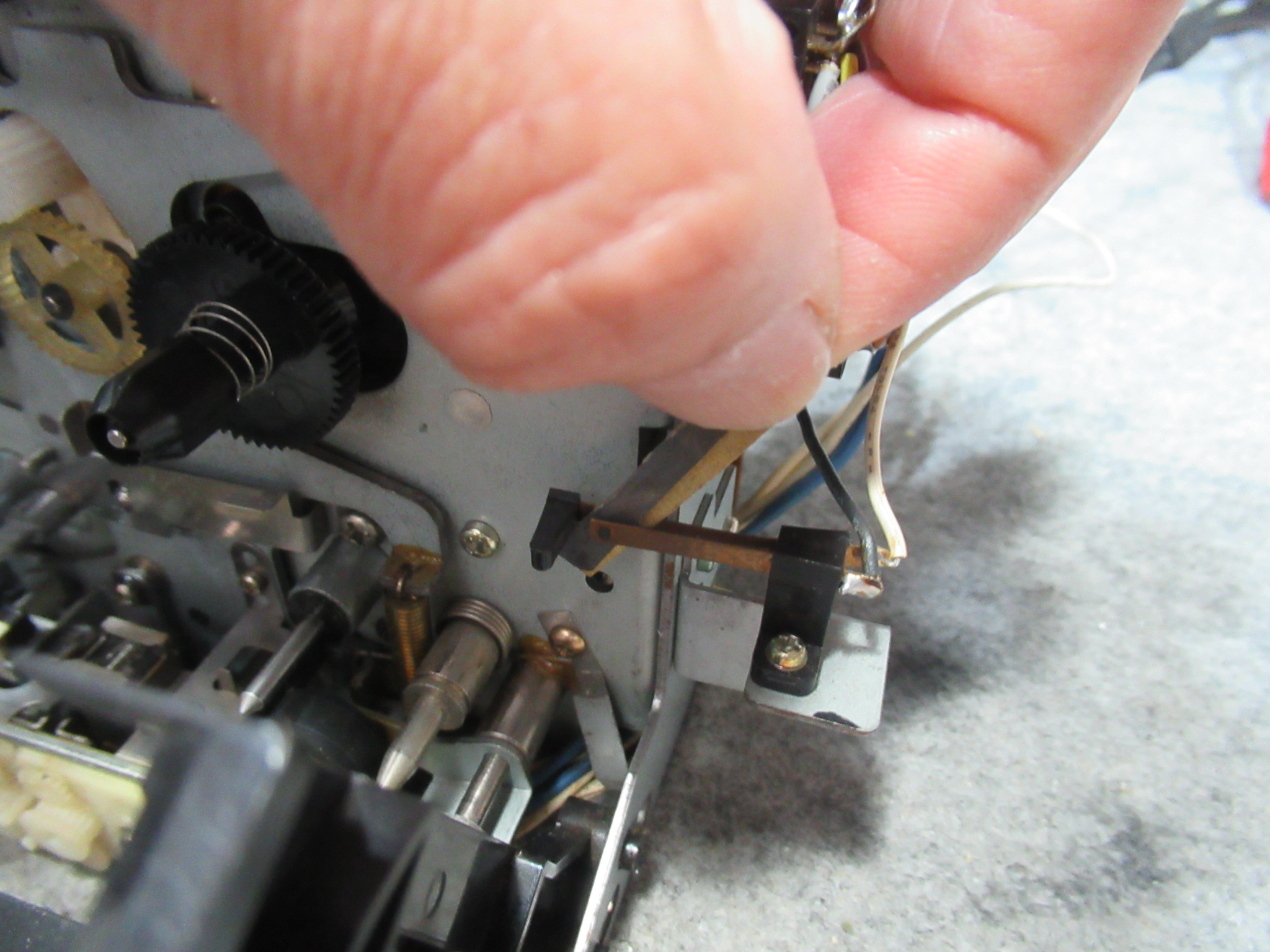

トラブルの起きやすい接点のメンテナンスを行います。

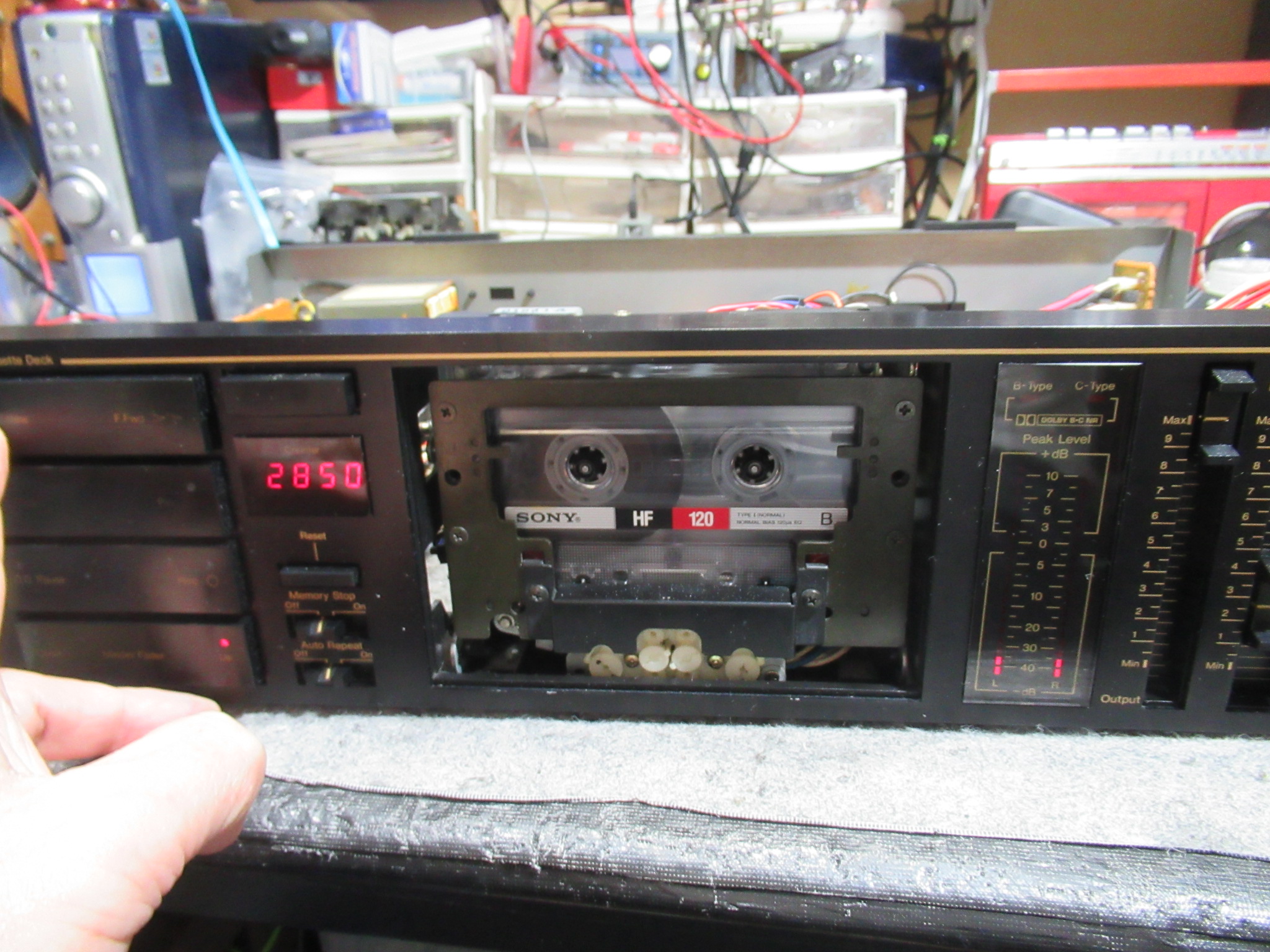

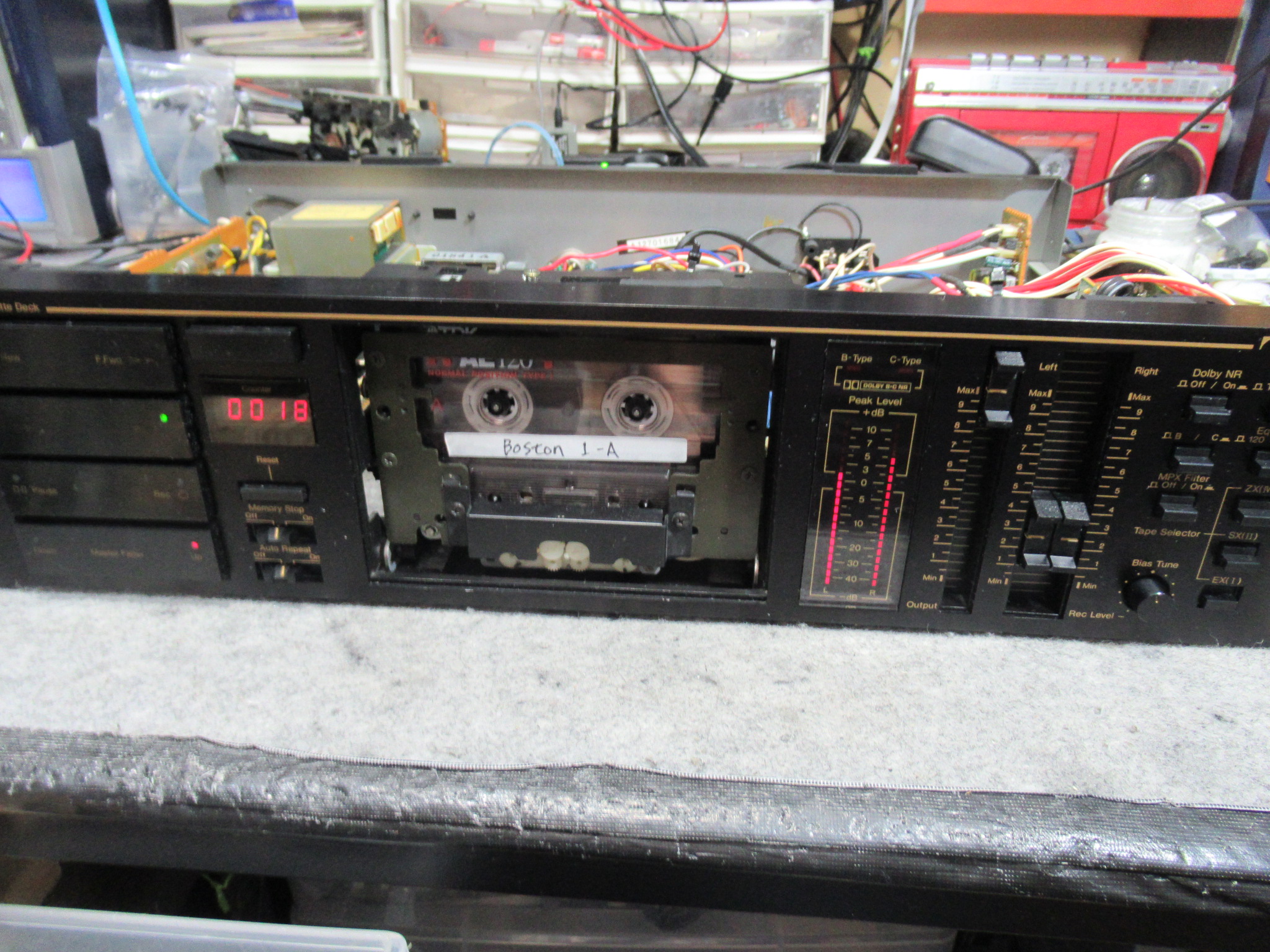

動作確認を行います。また、ピアノソロのCDを録再モニターし、音揺れを感じないことを確認します。

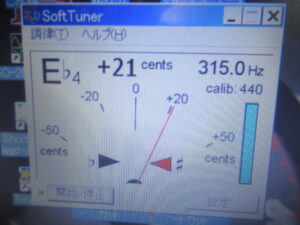

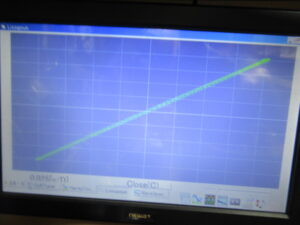

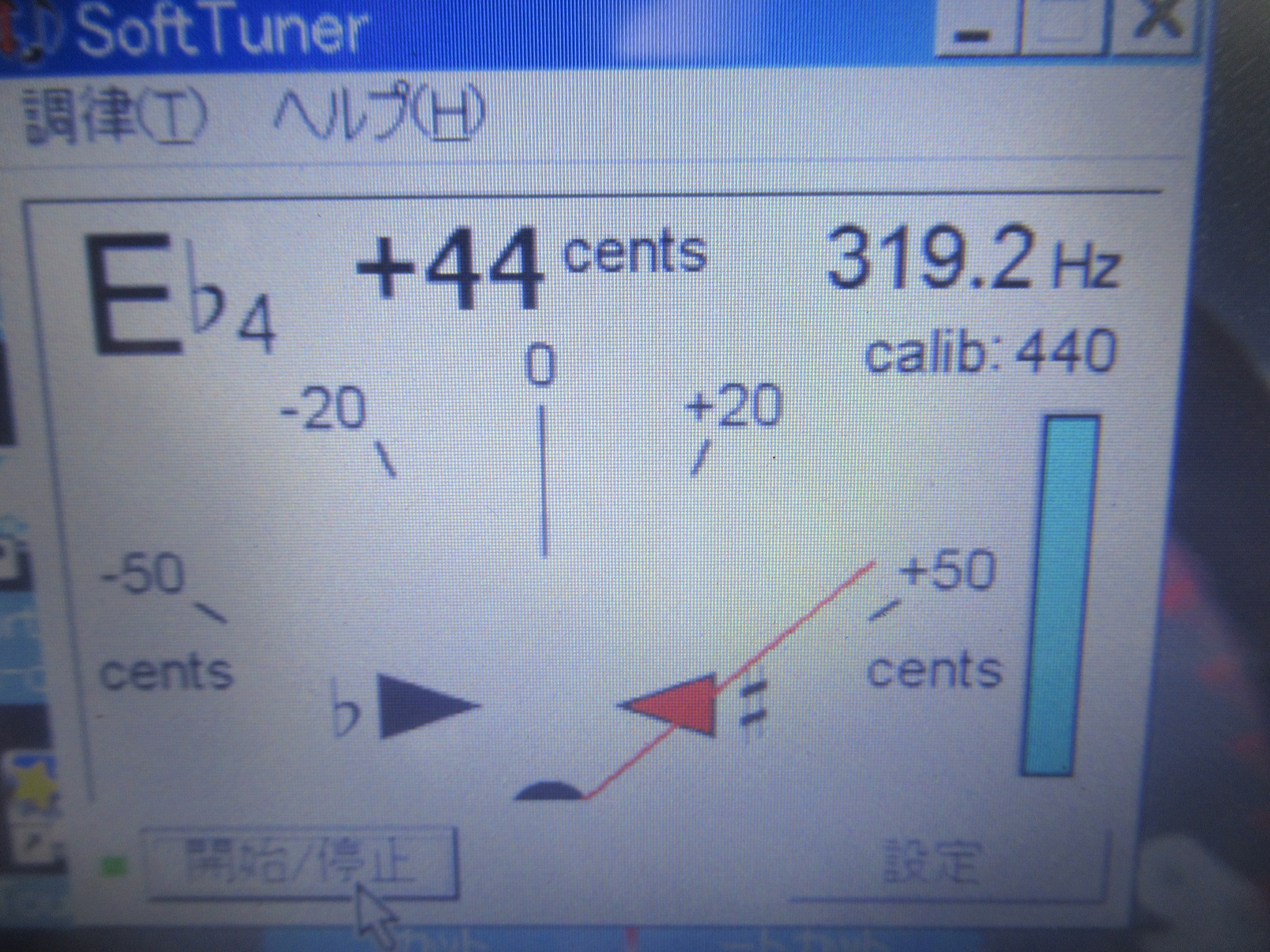

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

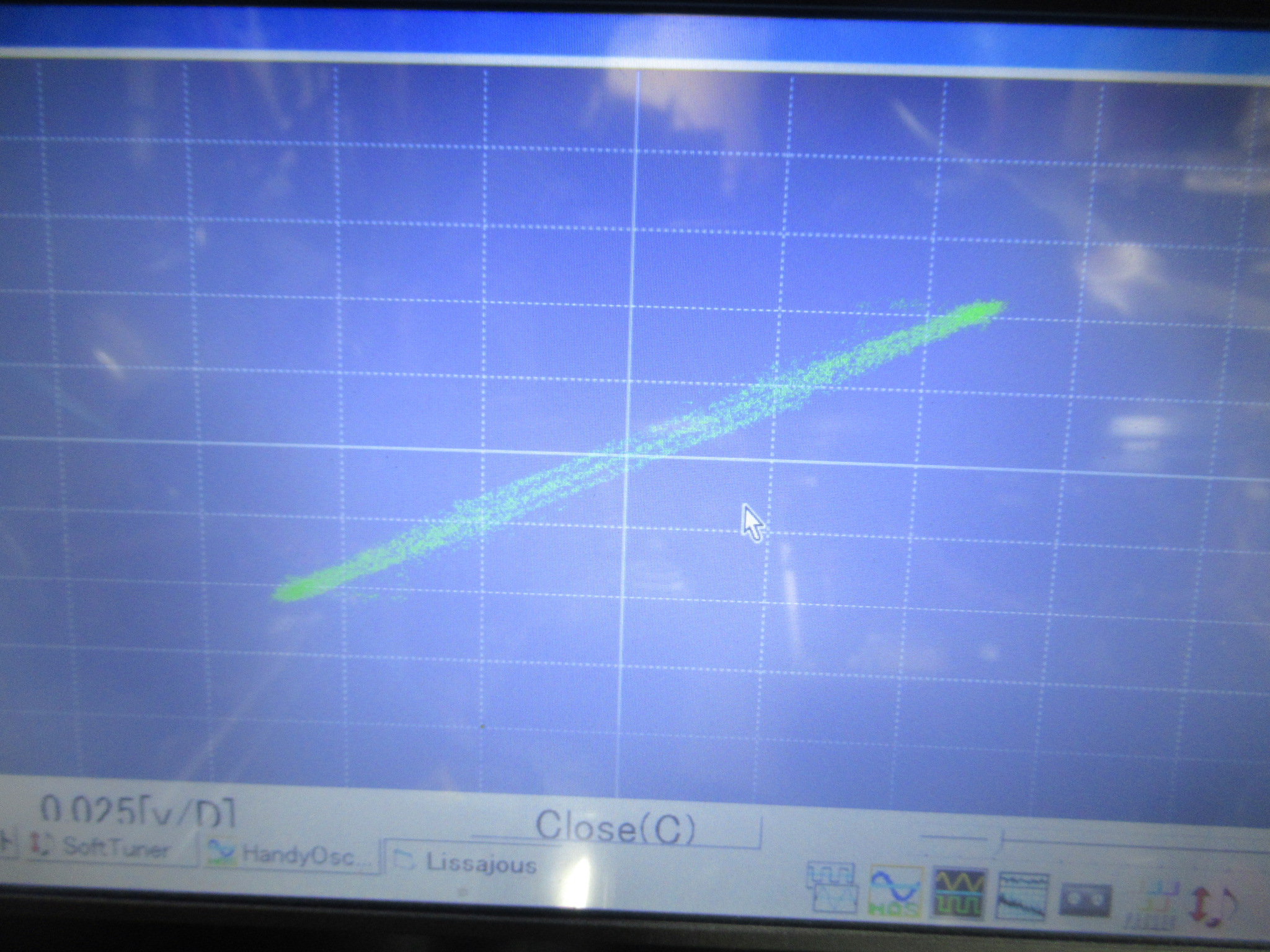

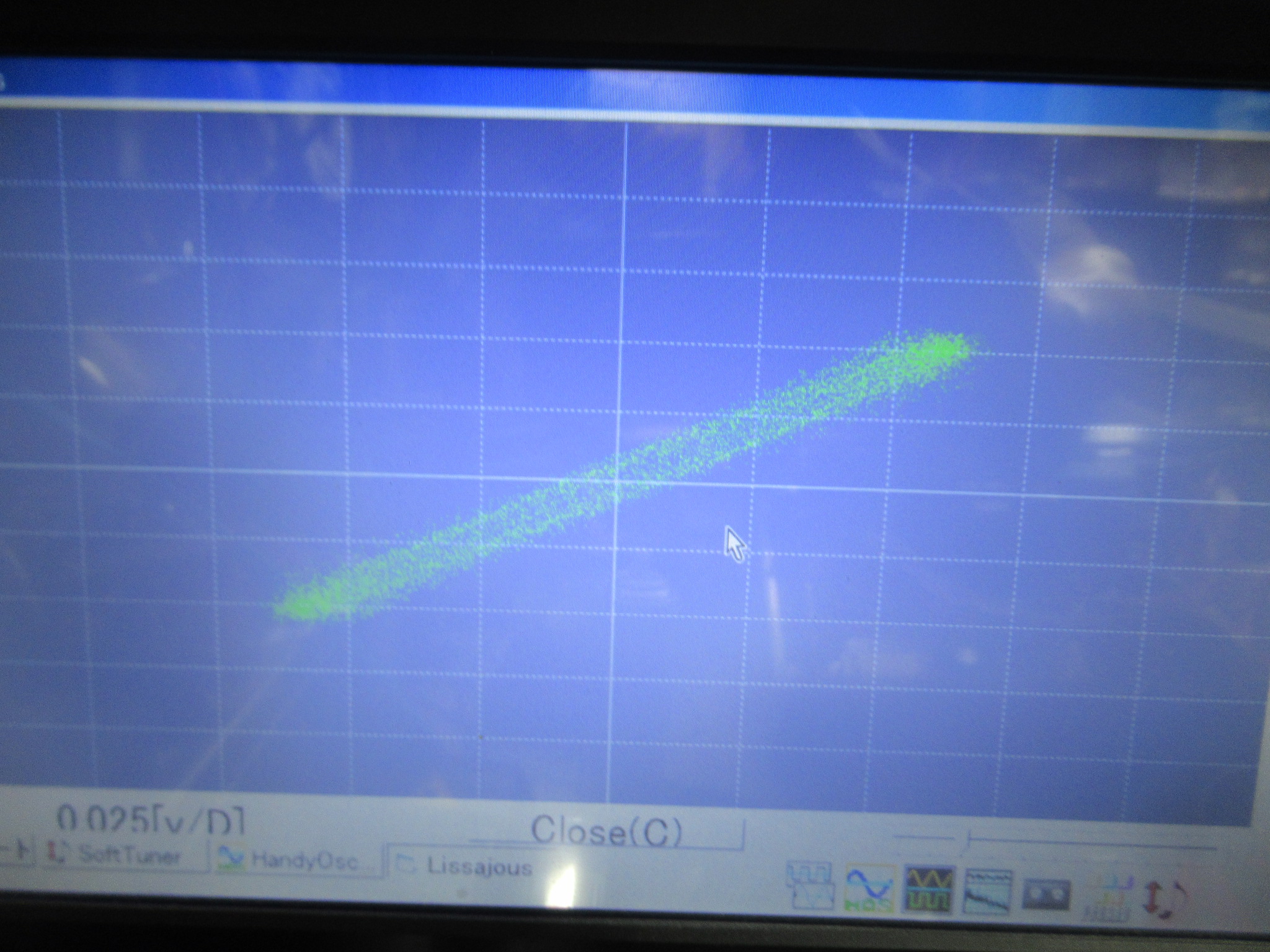

再生ヘッドのアジマス調整を行います。

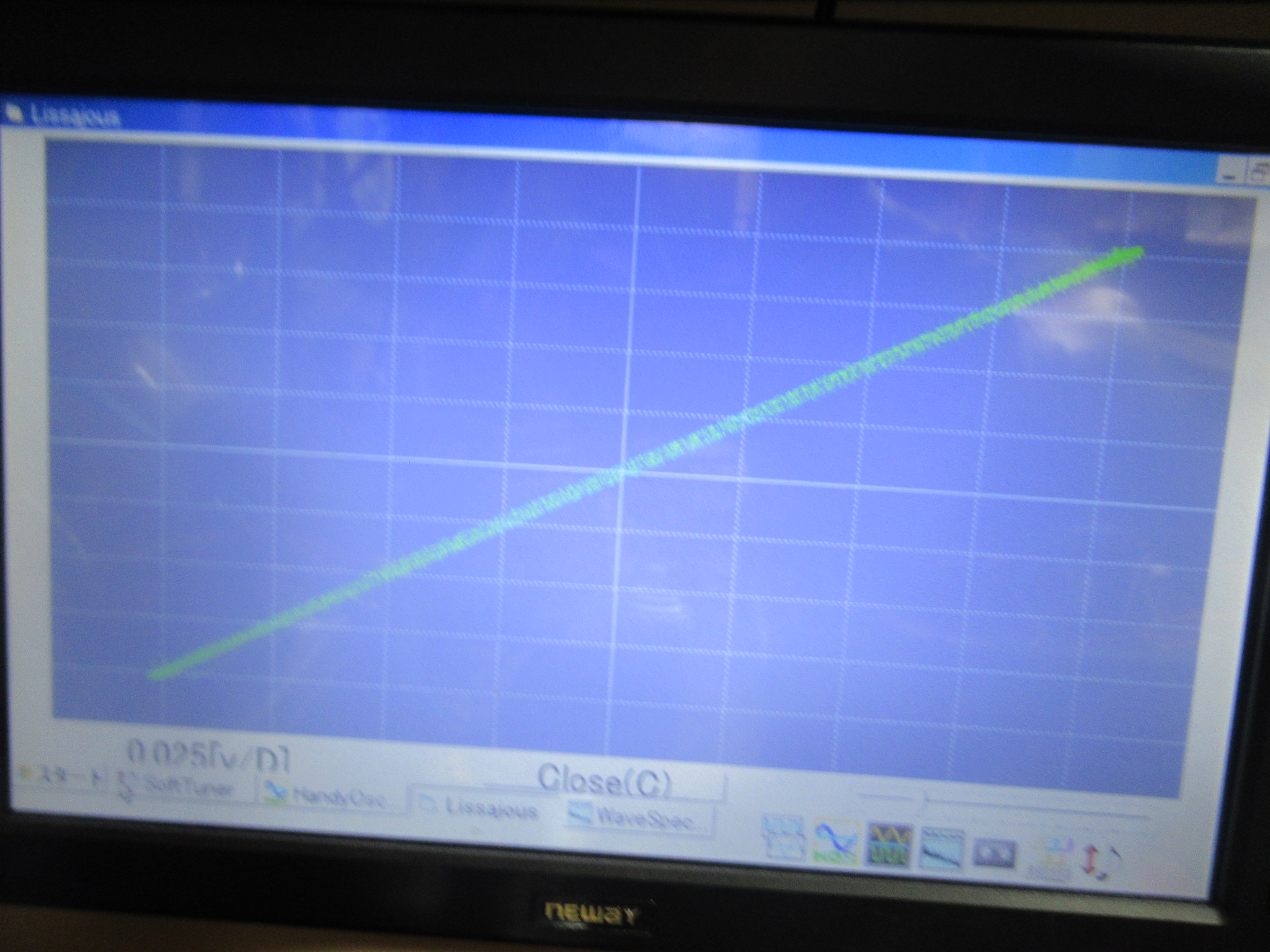

録音ヘッドのアジマス調整を行います。
録再バランス調整を行います。ナカミチはテープポジションごとに行わなければなりません。

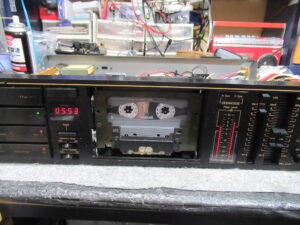

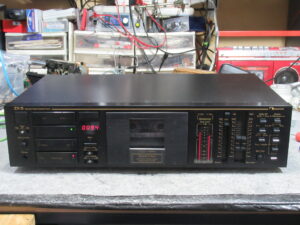

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。それにしてもなぜギヤの噛み合わせが悪くなったのか不思議です。
