少し前に当店でカセットデッキを修理された方から、新たなご依頼を頂きました。

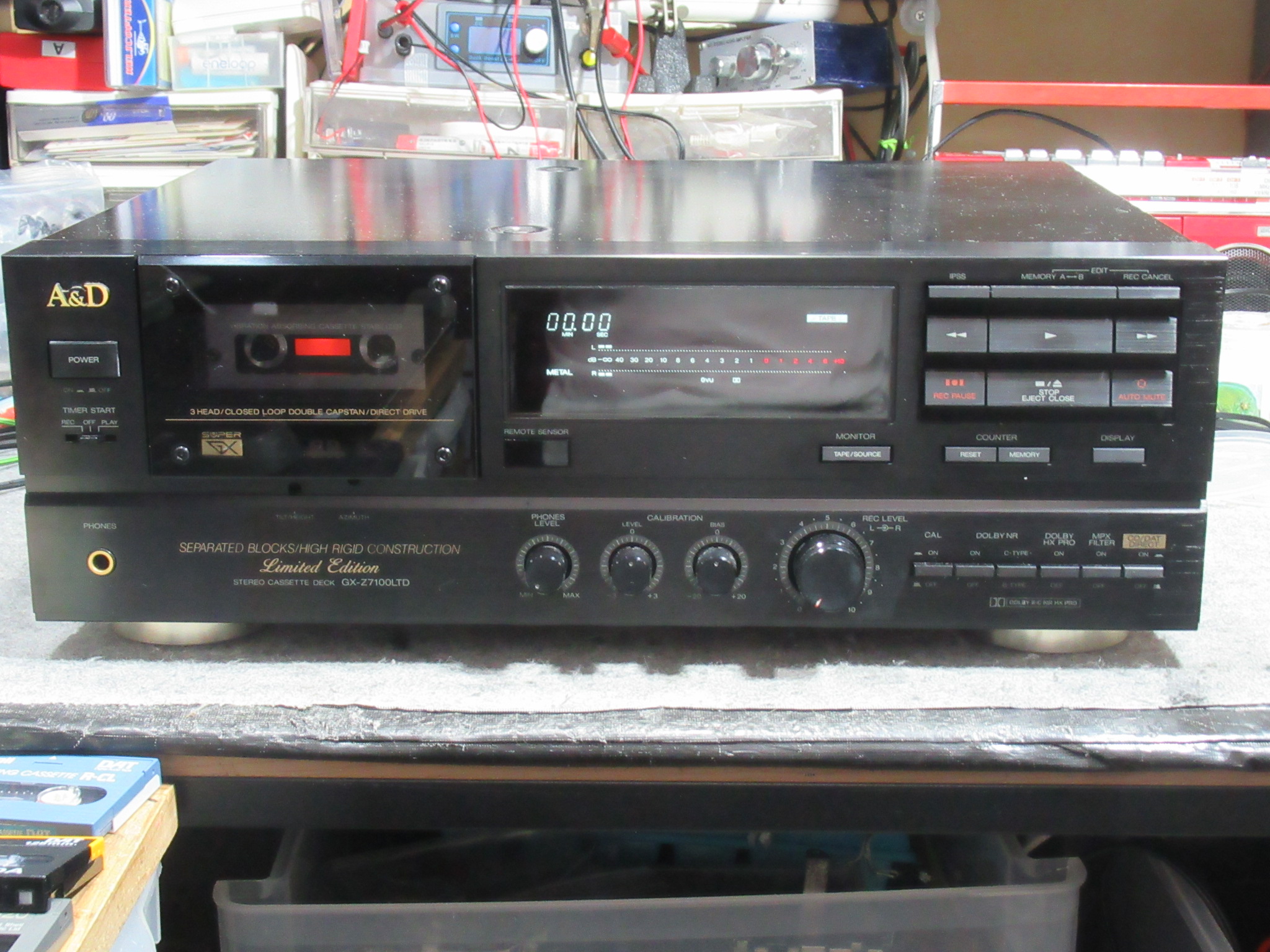

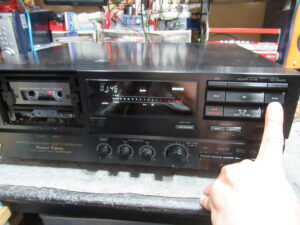

A&Dの限定モデル、GX-Z7100LTDです。

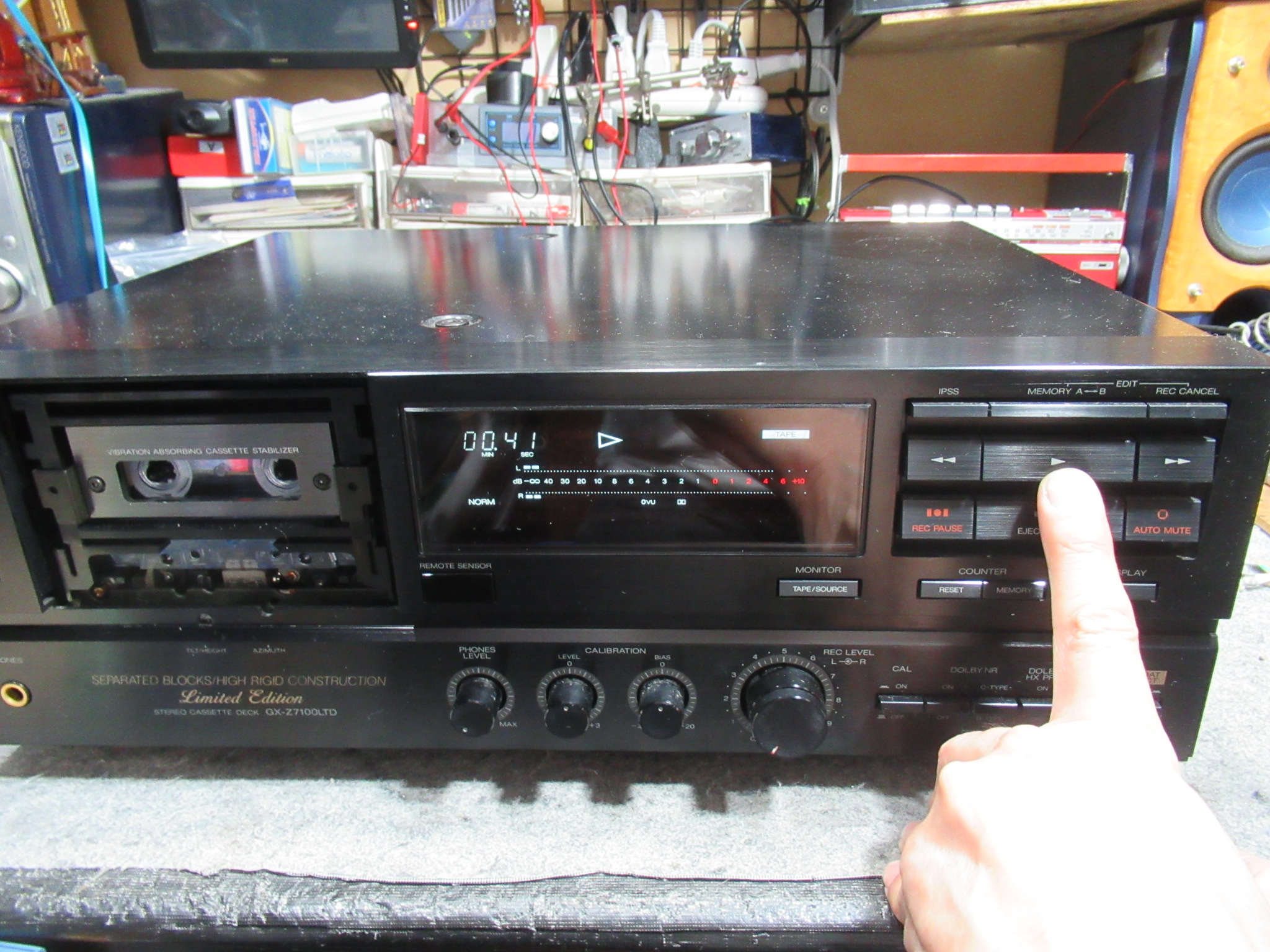

ヘッドが上がらないため再生できません。早送り巻き戻しも不調です。

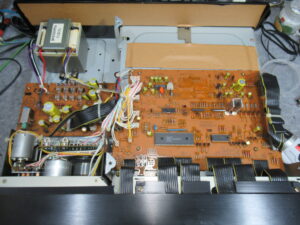

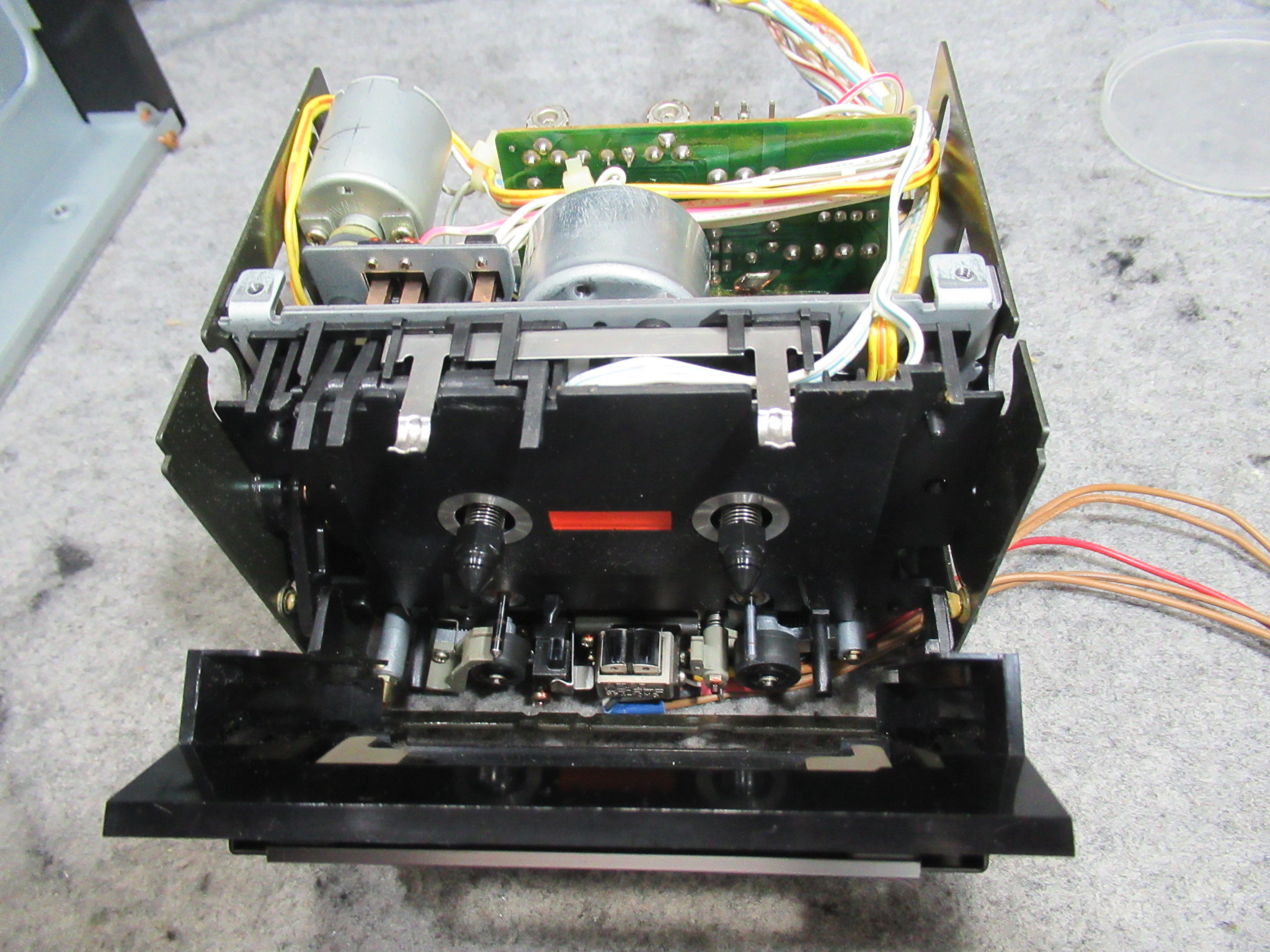

カバーとフロントパネル、底板を取り外してメカを取り出します。

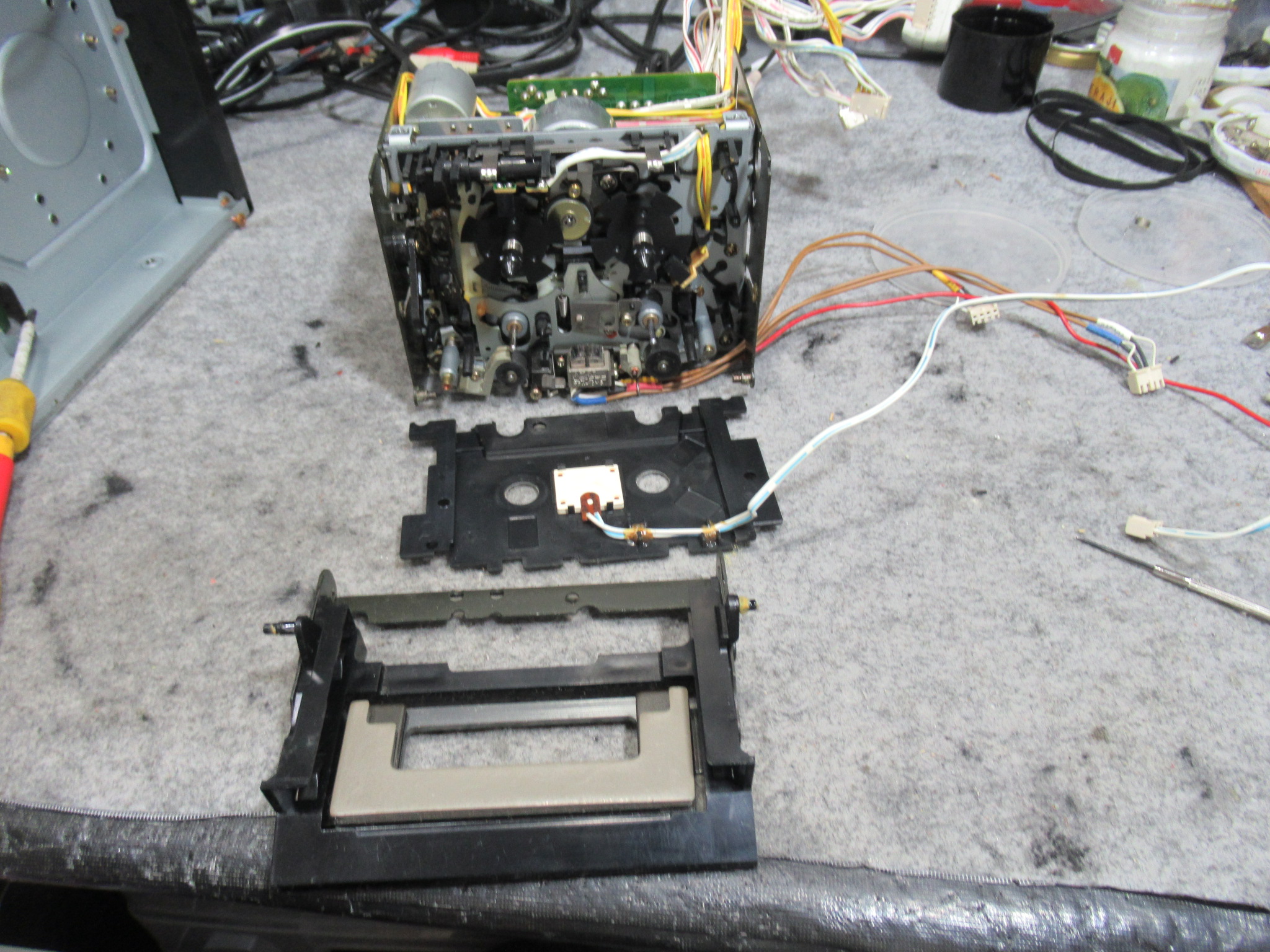

ホルダーと化粧パネルを取り外します。

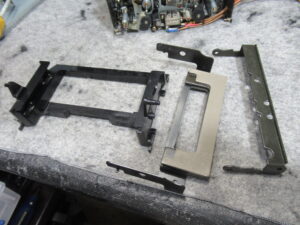

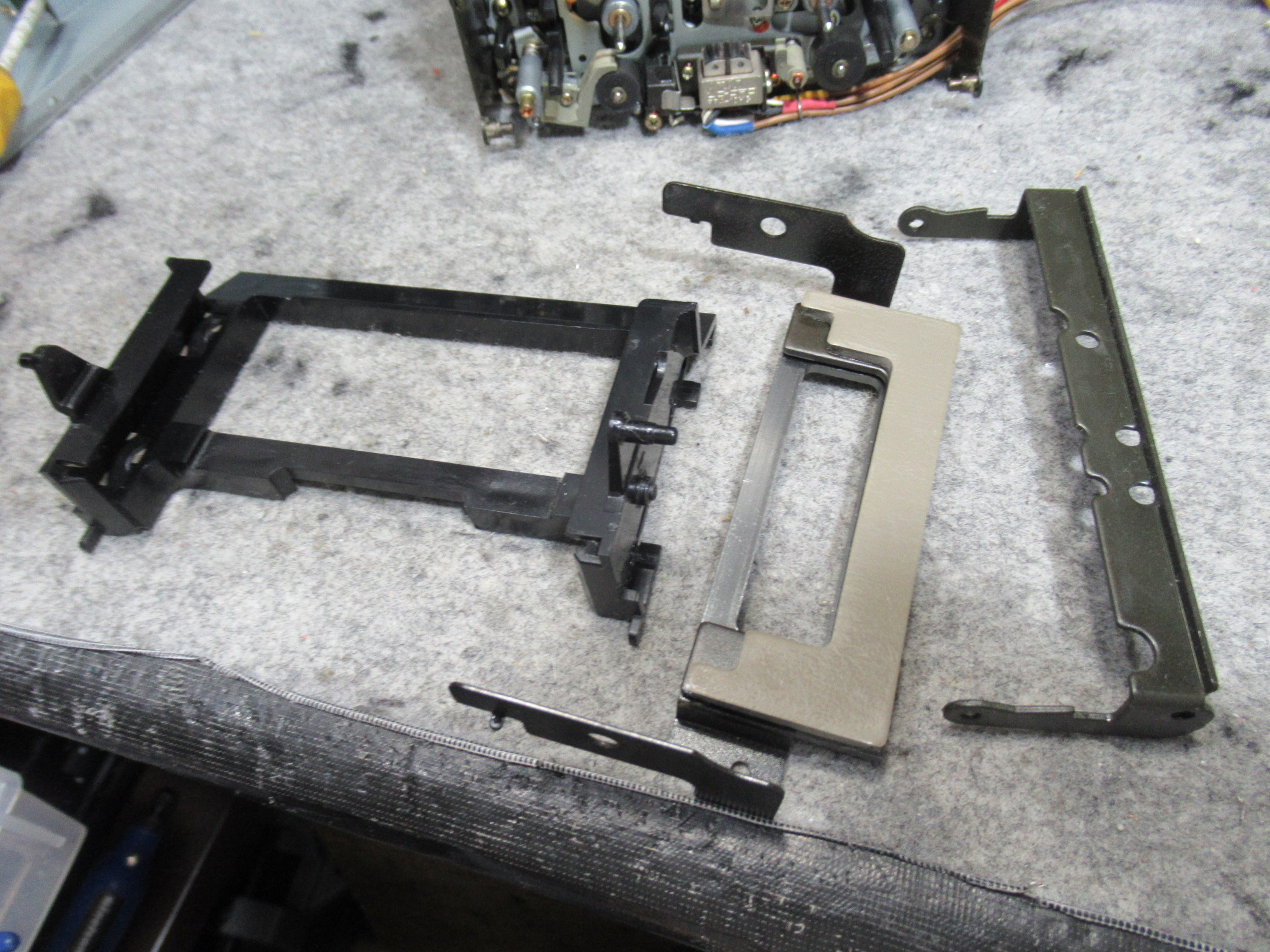

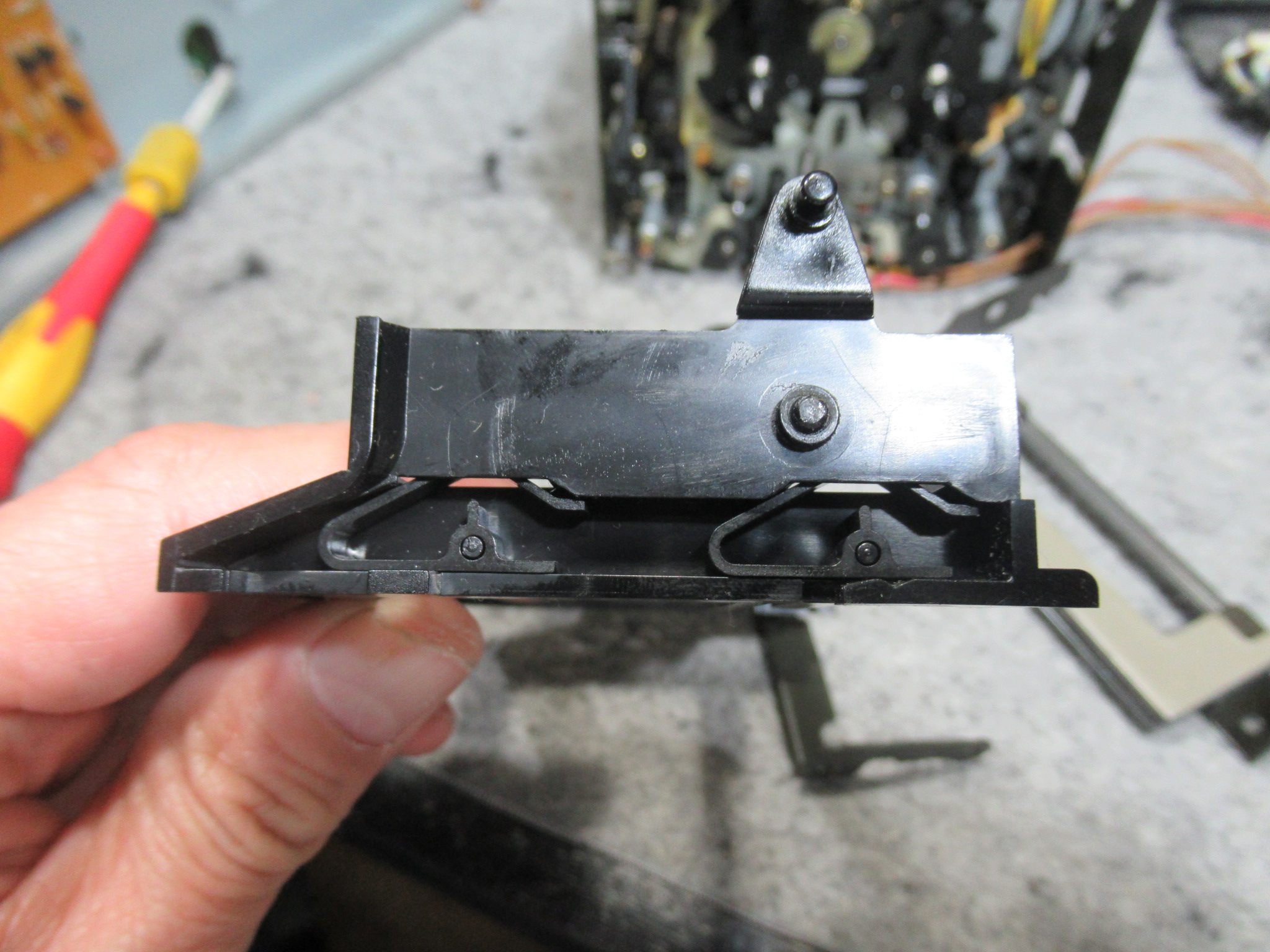

ホルダーを分解します。

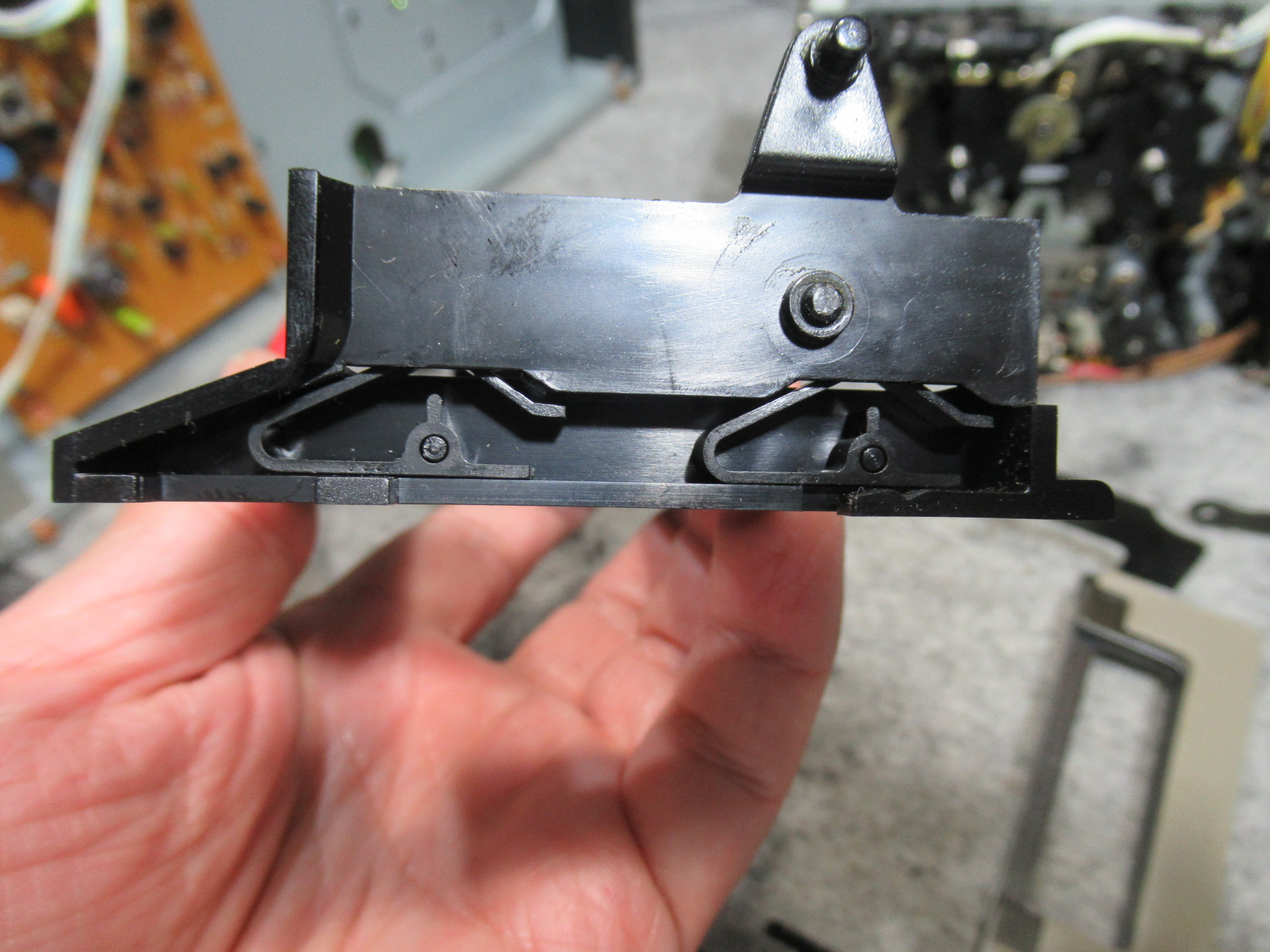

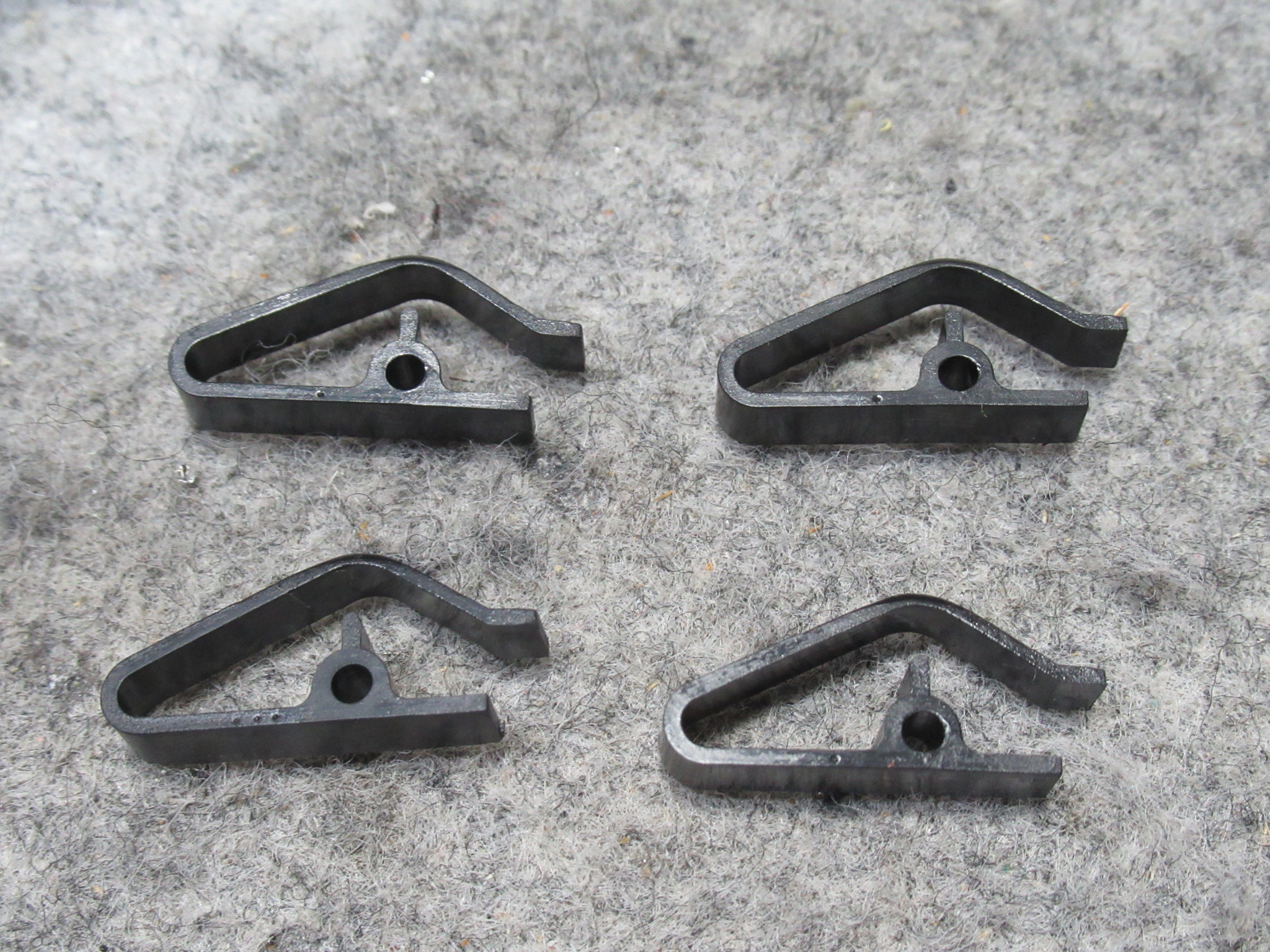

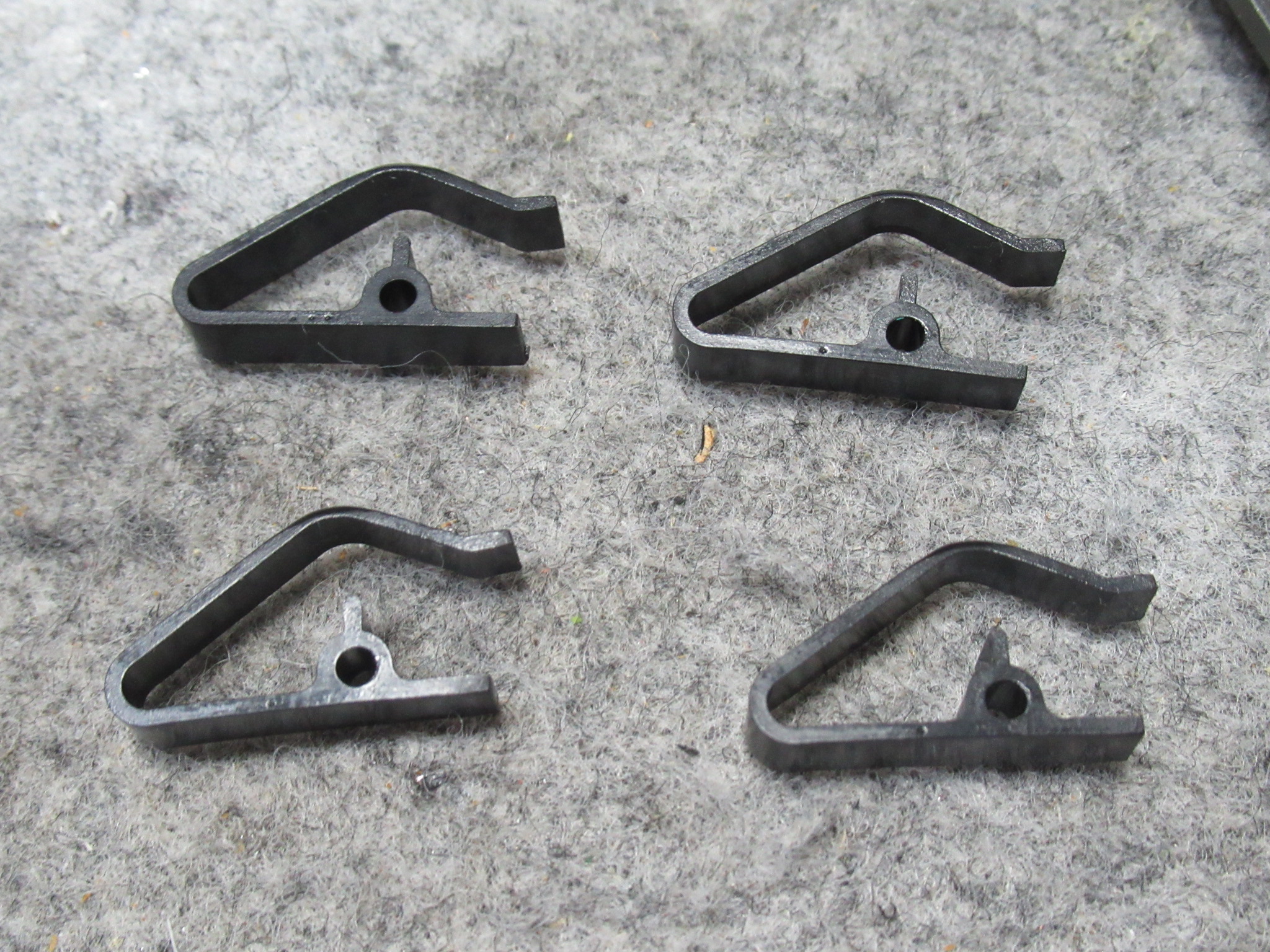

側面には、カセットを押さえるバネが内蔵されていますので、
脱着して加熱整形します。

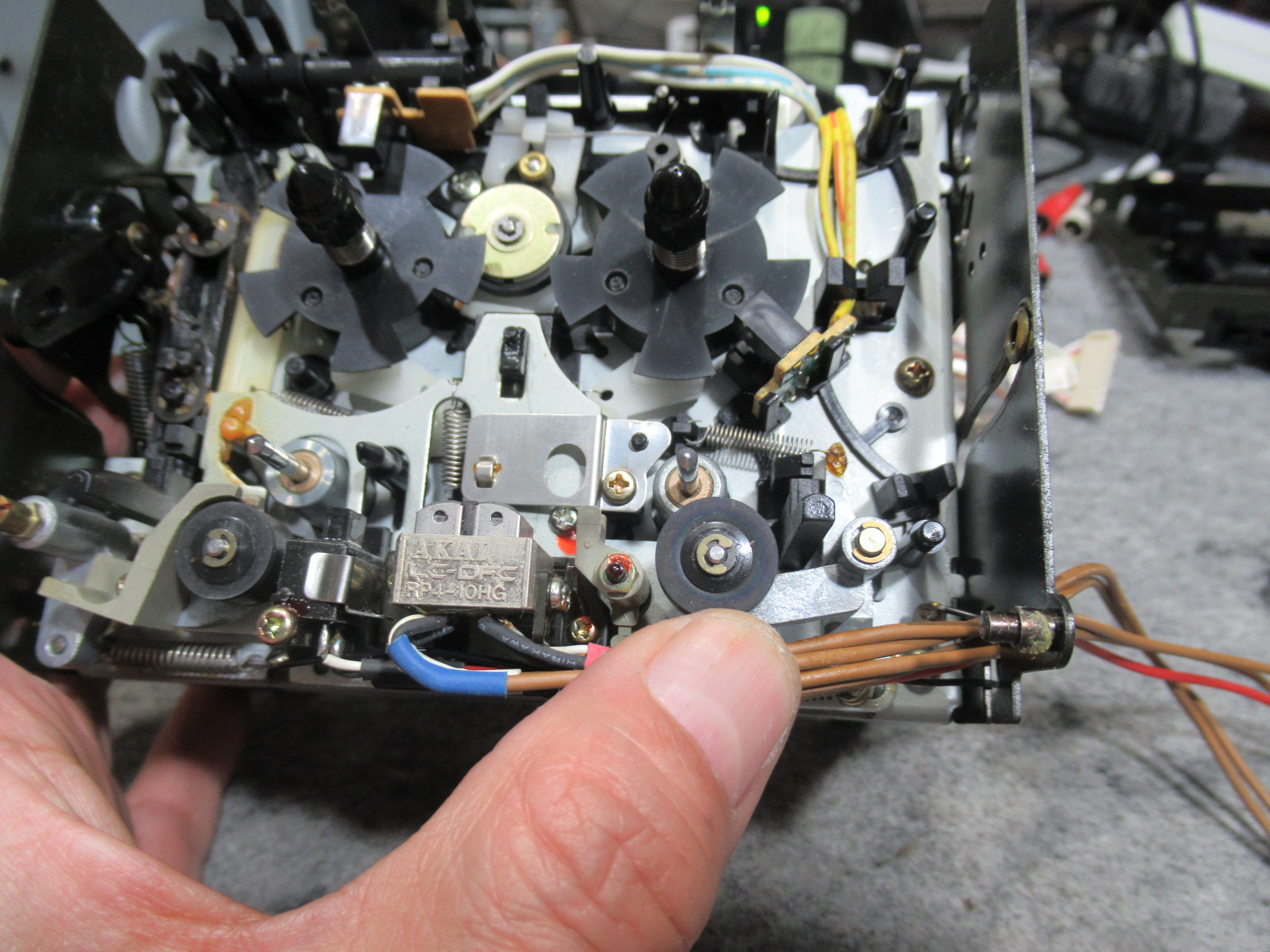

ピンチローラーアームが固着しています。

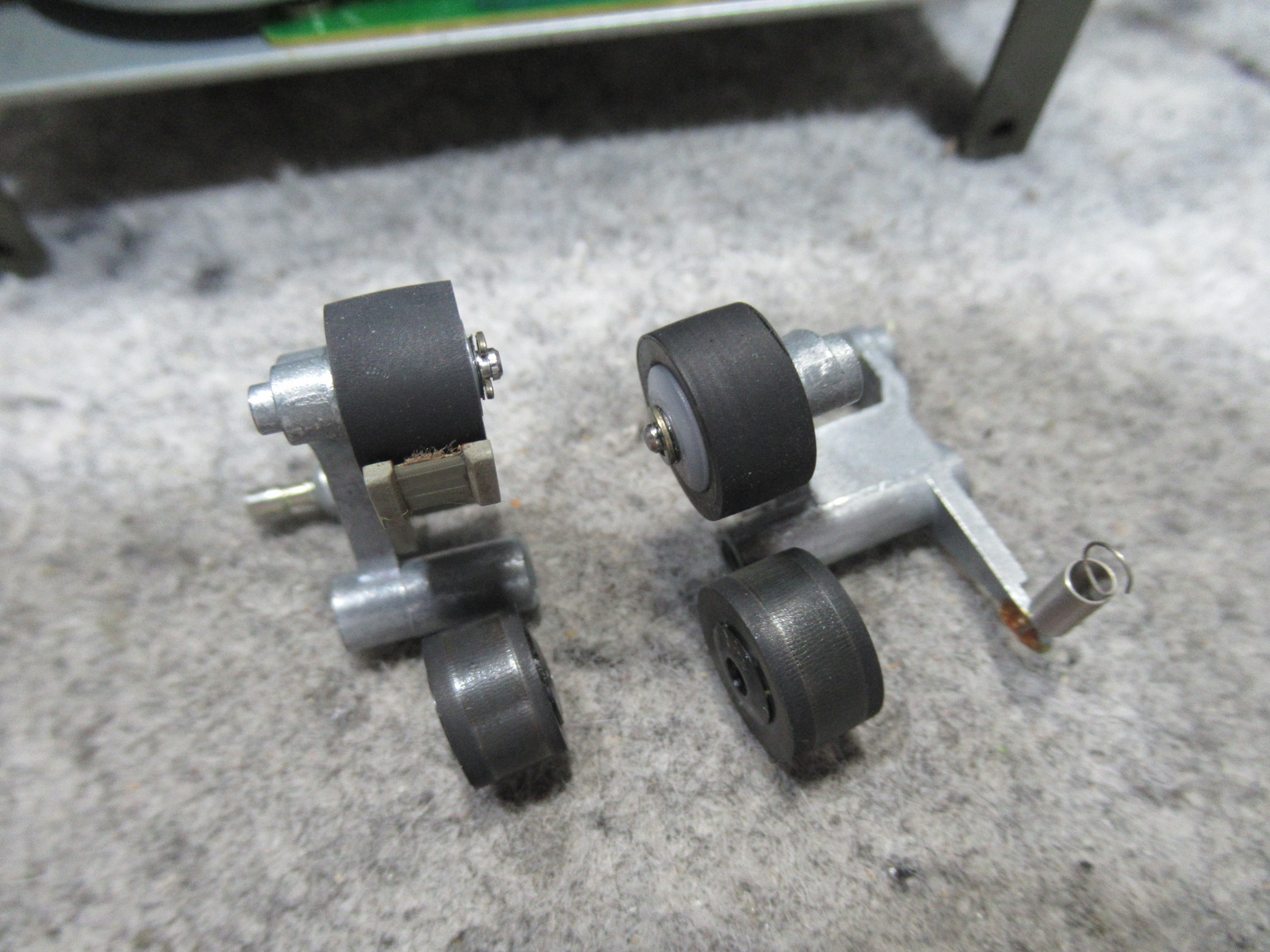

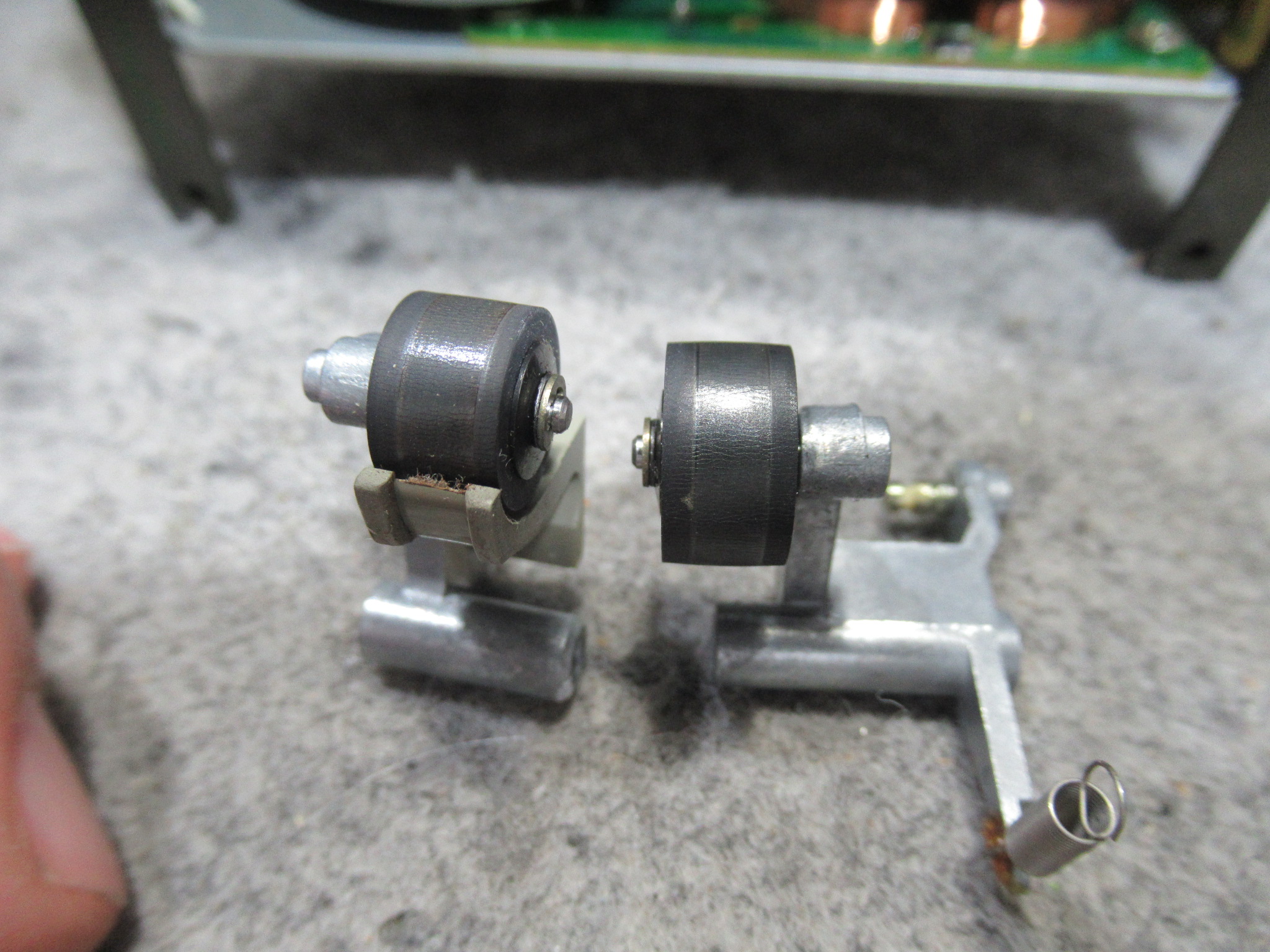

硬化しているピンチローラーを交換します。写真撮影を失念しましたが、ヘッド周りも分解し、古いグリスを除去後にグリスアップします。

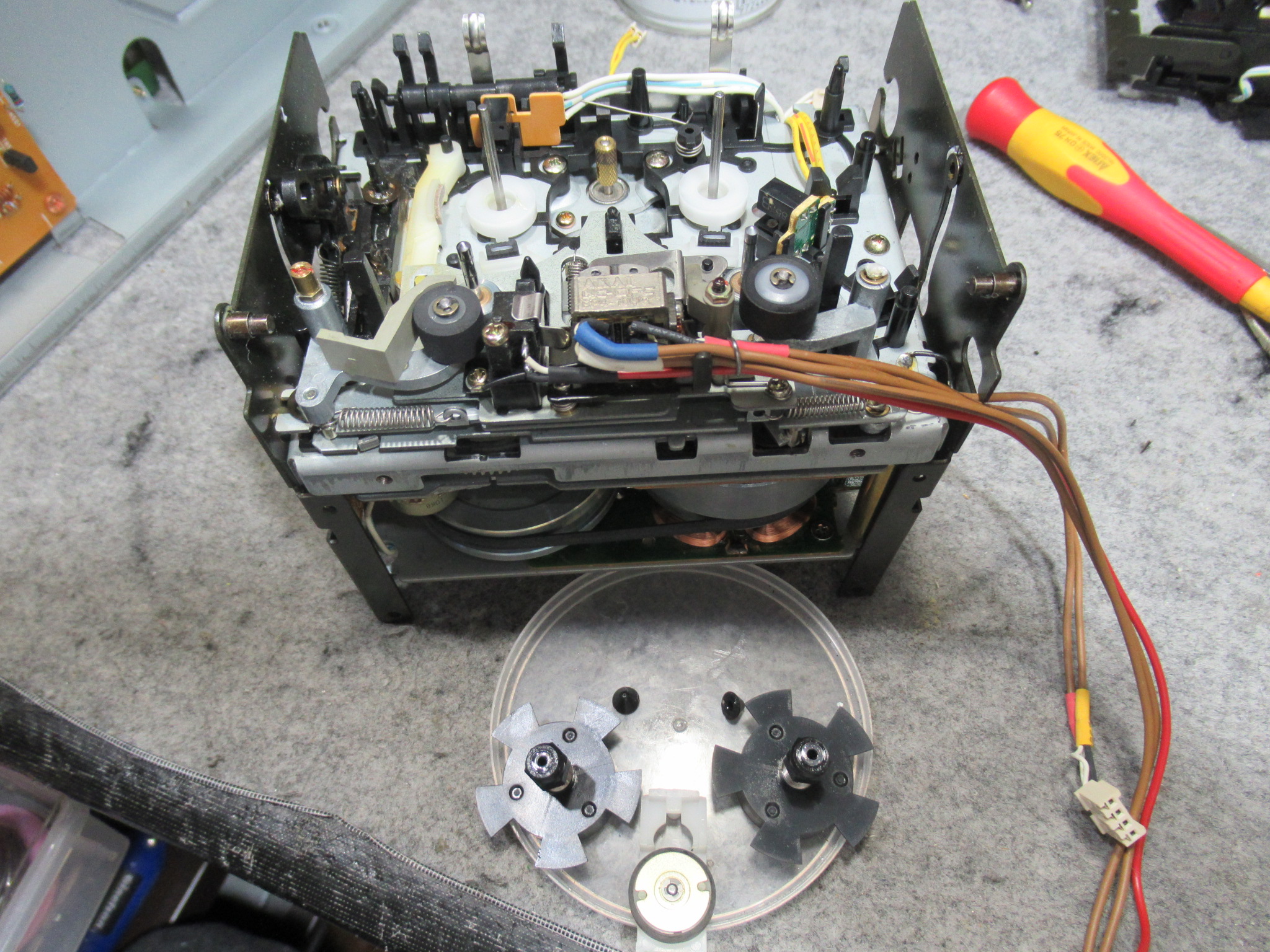

左右リールとアイドラーを取り外します。

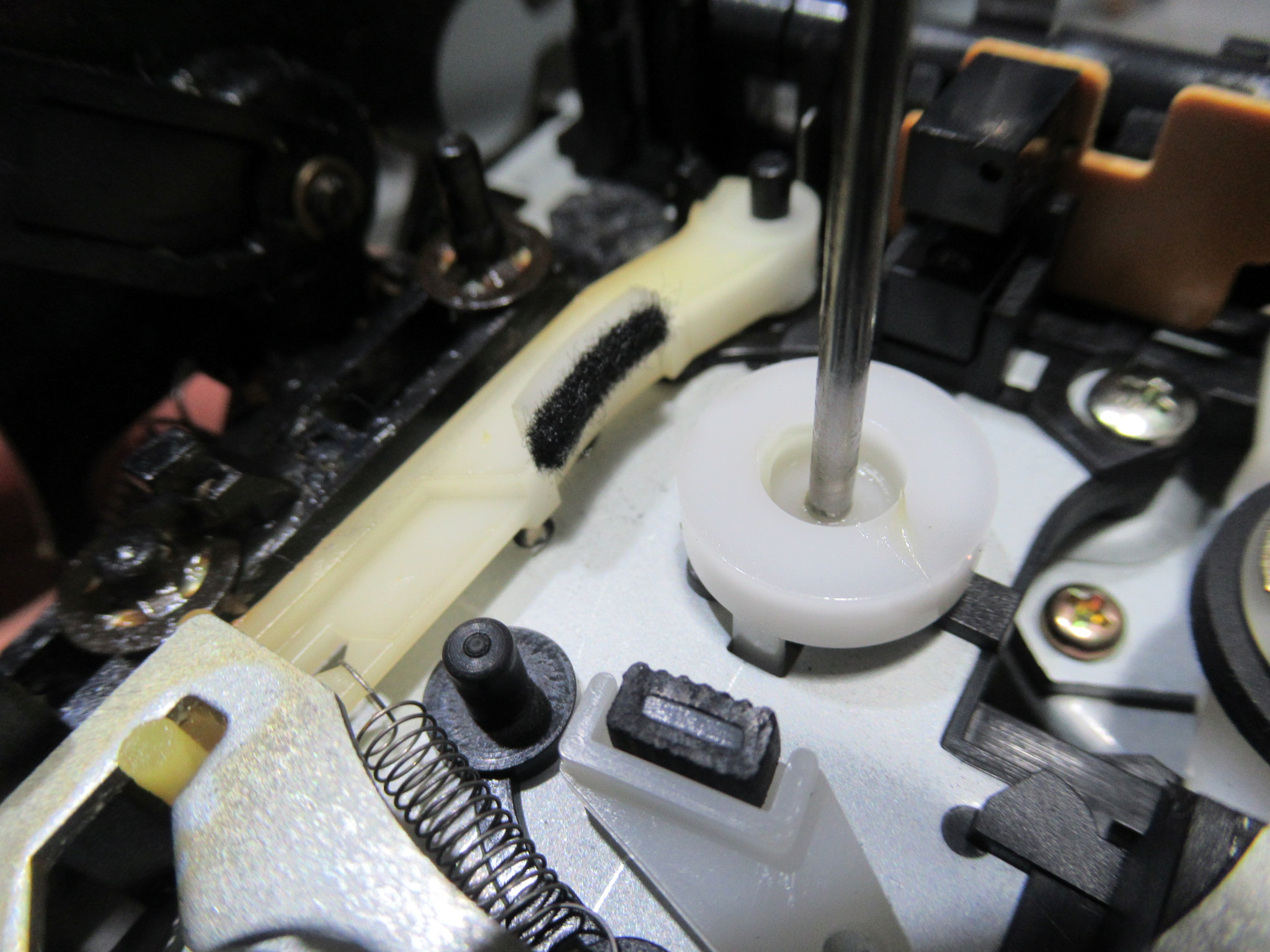

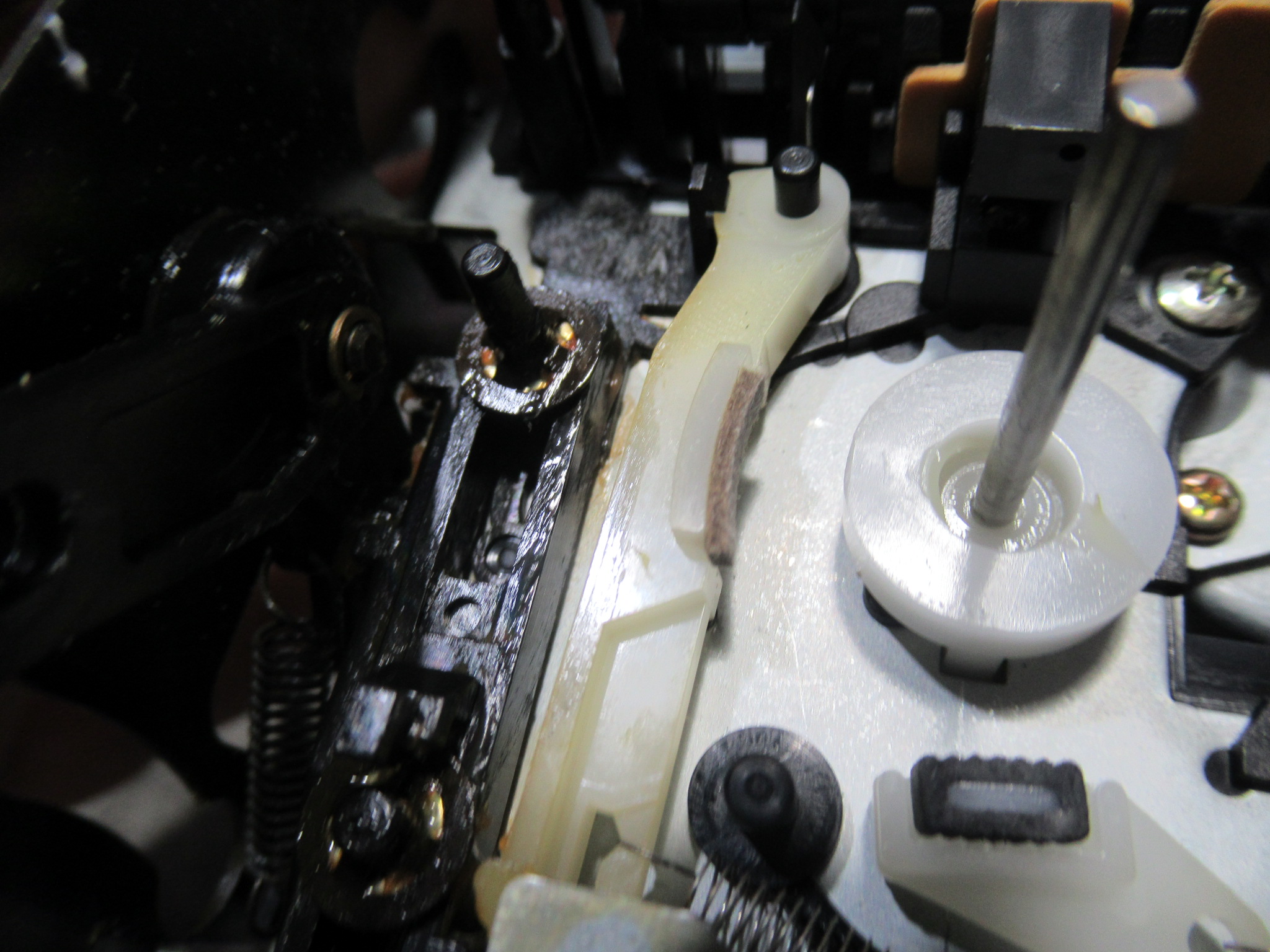

バックテンション用のパッドが剥がれかけていますので、貼りなおします。

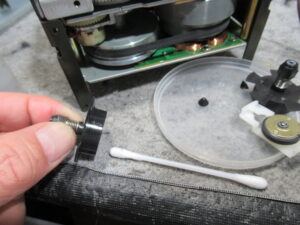

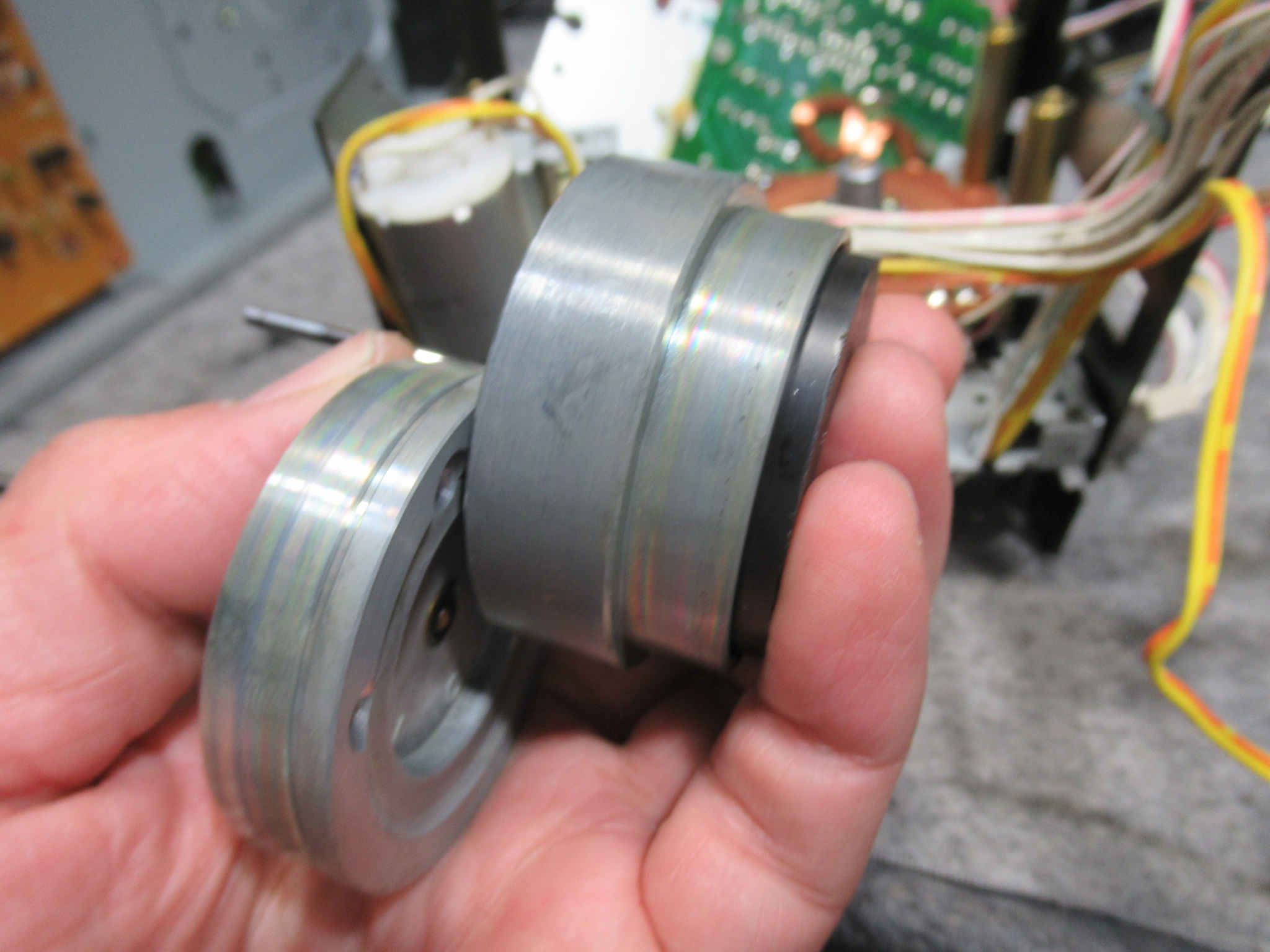

ゴムリングが接する面を脱脂します。

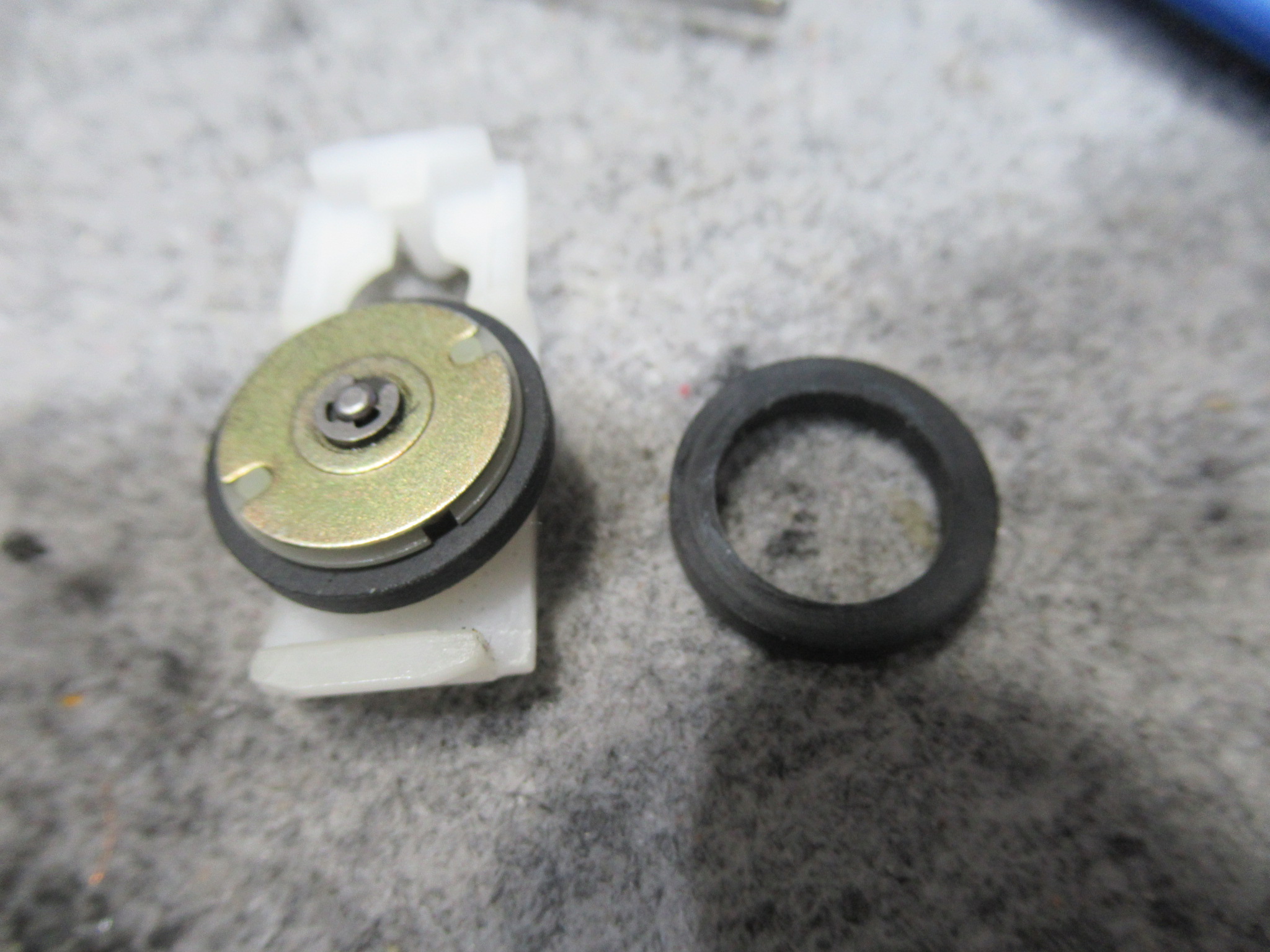

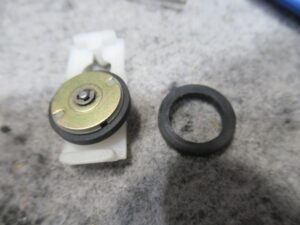

アイドラーゴムを交換します。

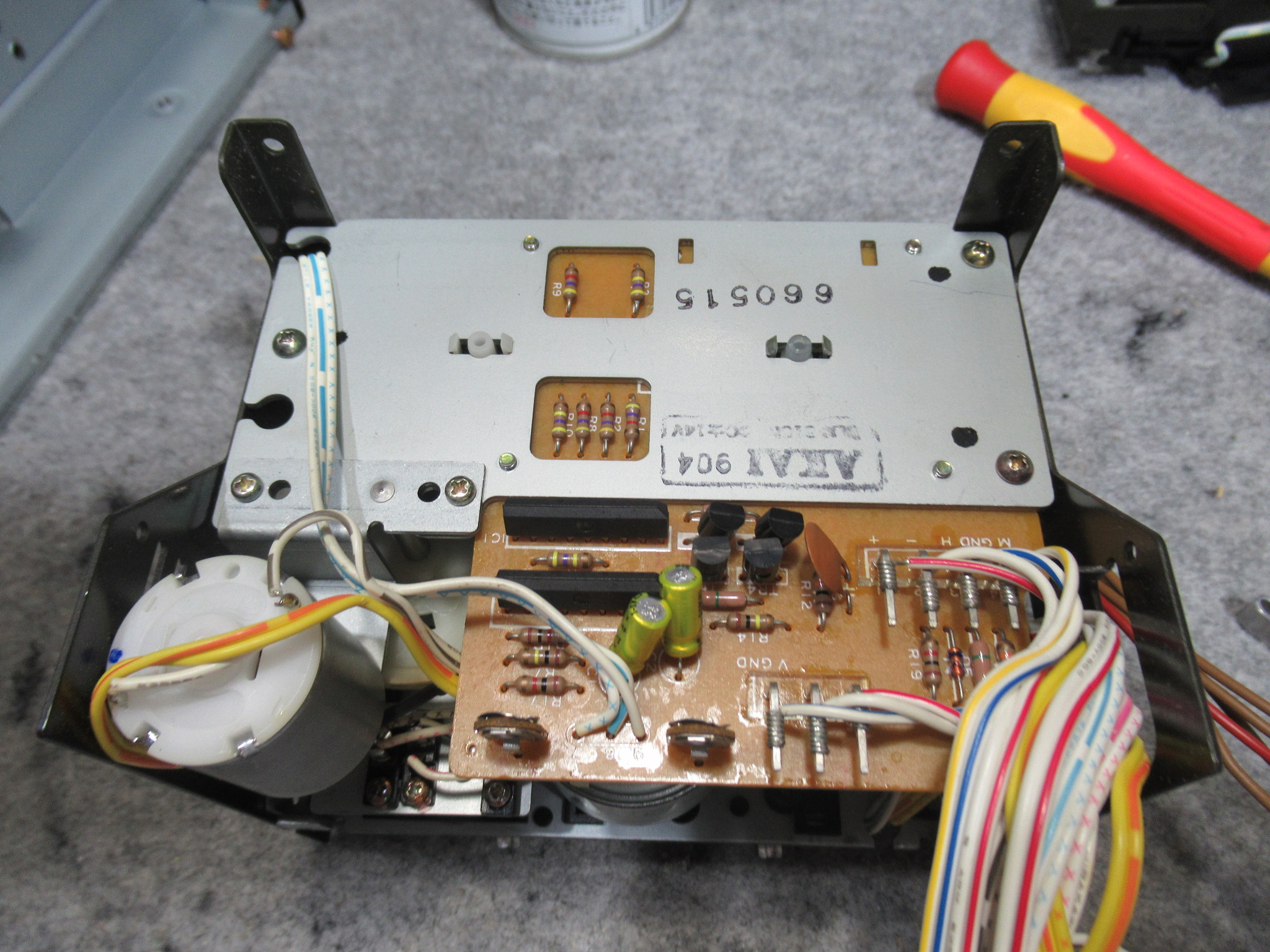

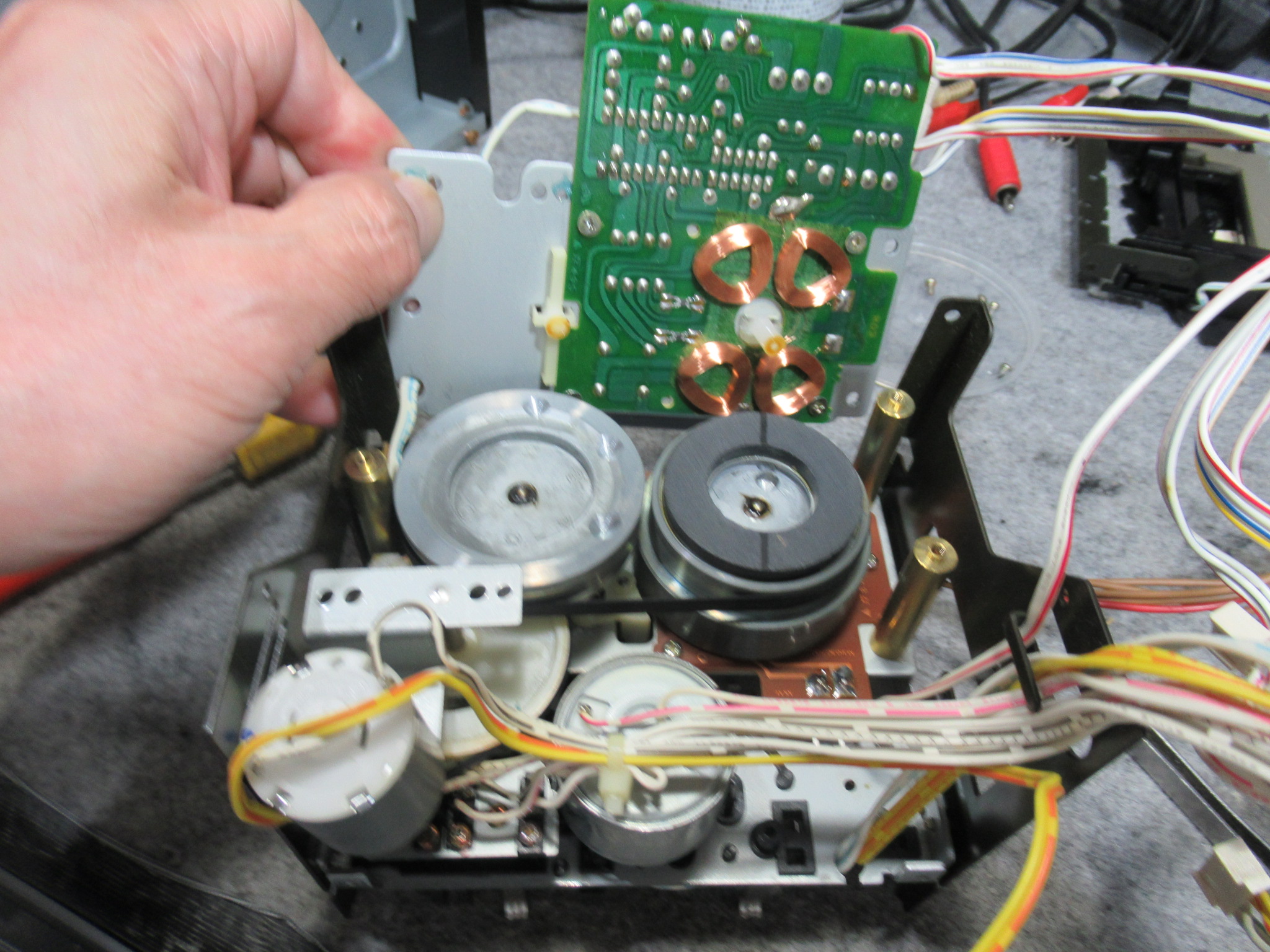

背面のモーター基板を取り外します。
汚れはほとんどありません。

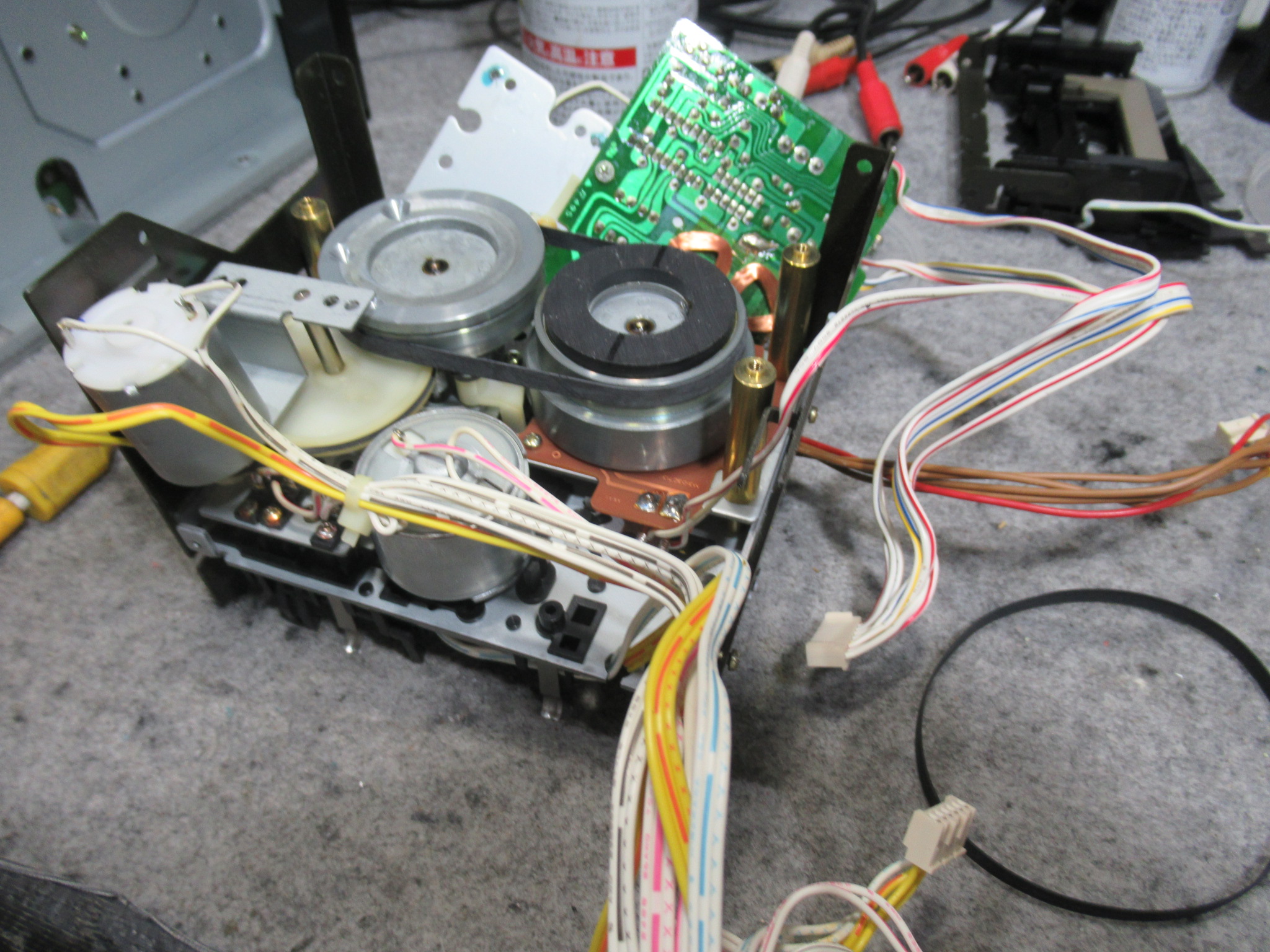

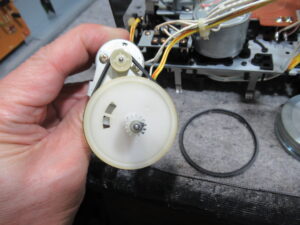

カムモーターユニットのベルトを交換します。

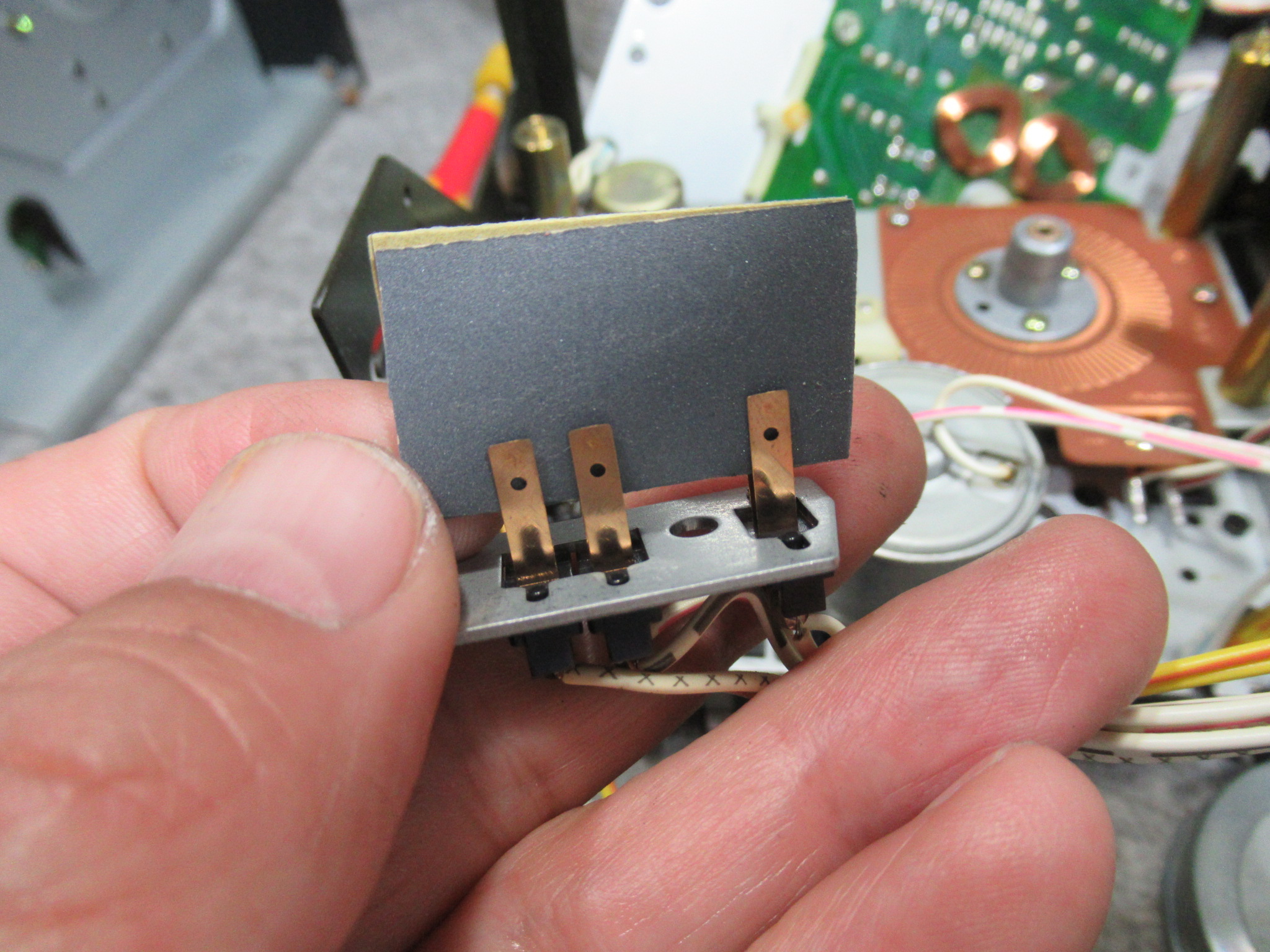

オートセレクタ用スイッチ接点を磨きます。
新しいベルトに交換し組み立てます。

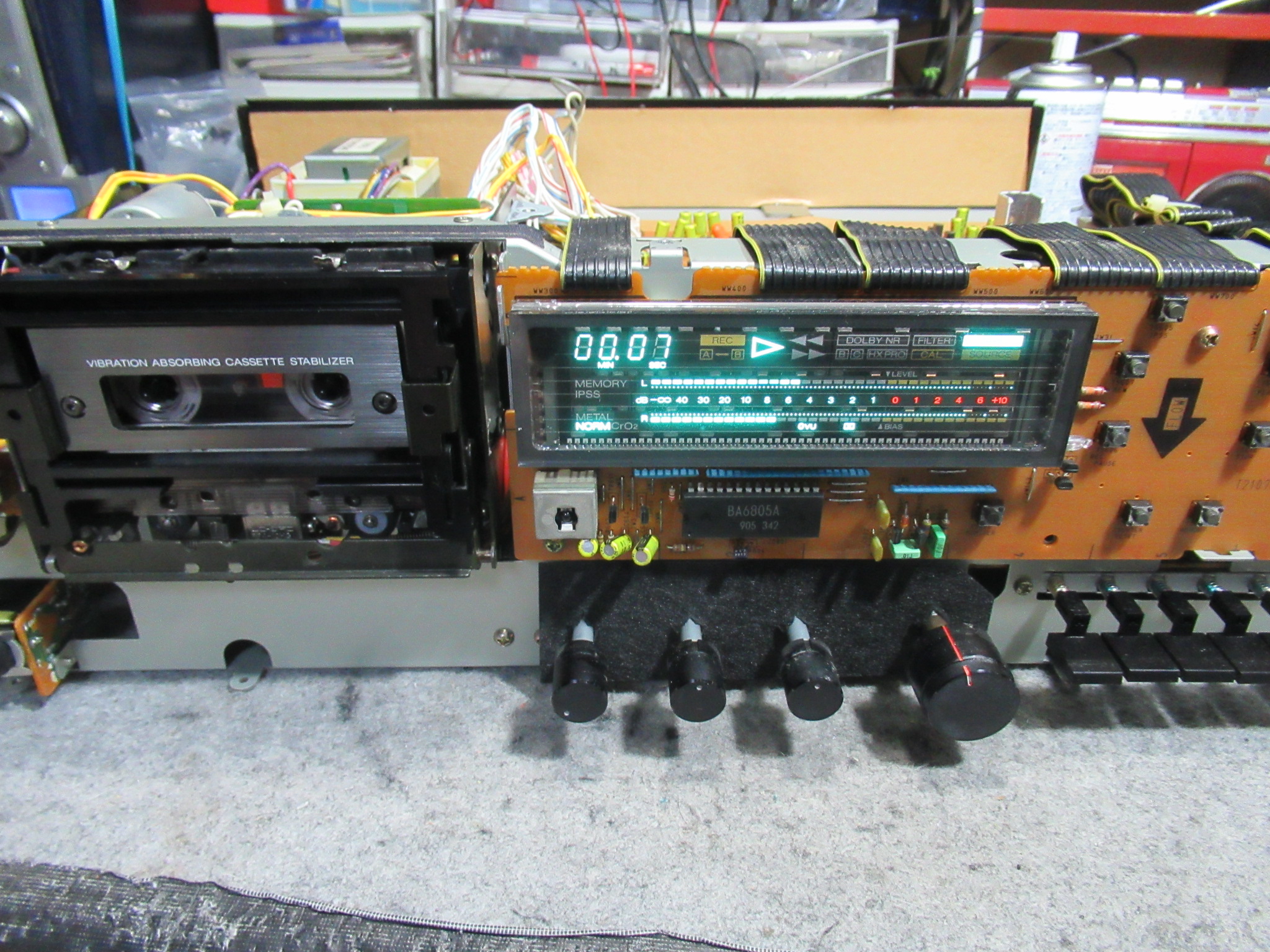

本体に戻して動作確認を行います。

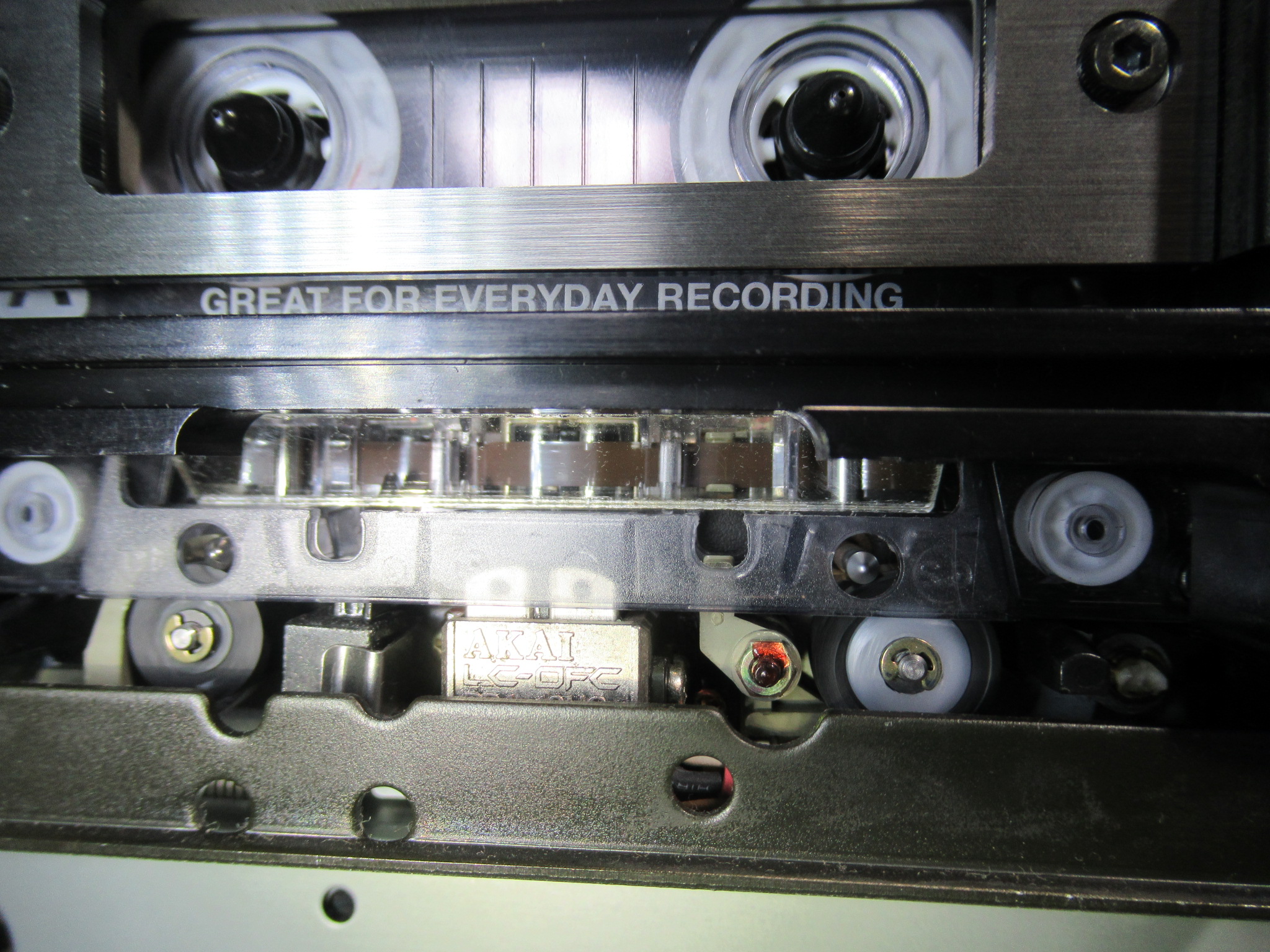

ミラーカセットを用いてテープの走行状態を目視点検します。

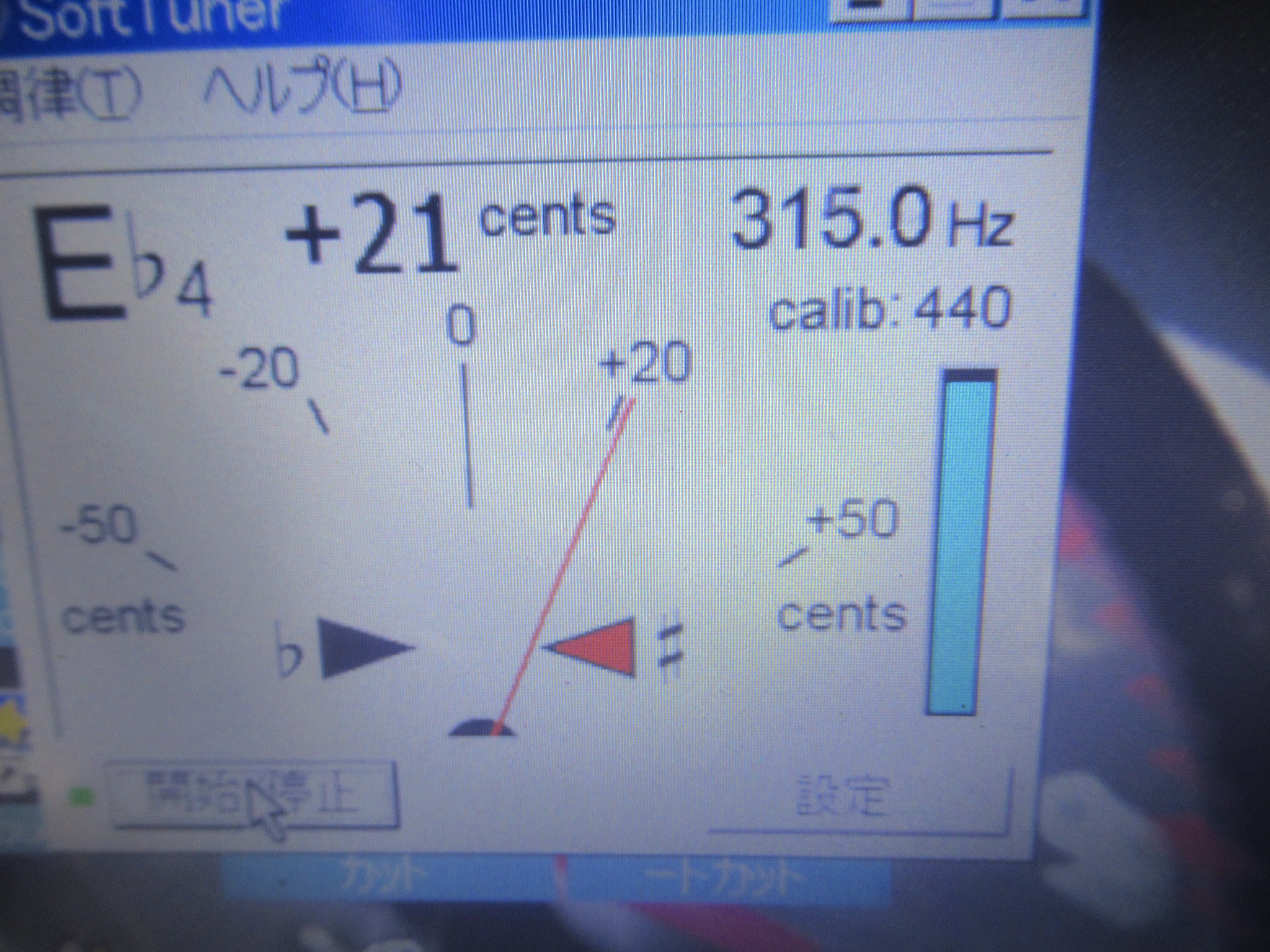

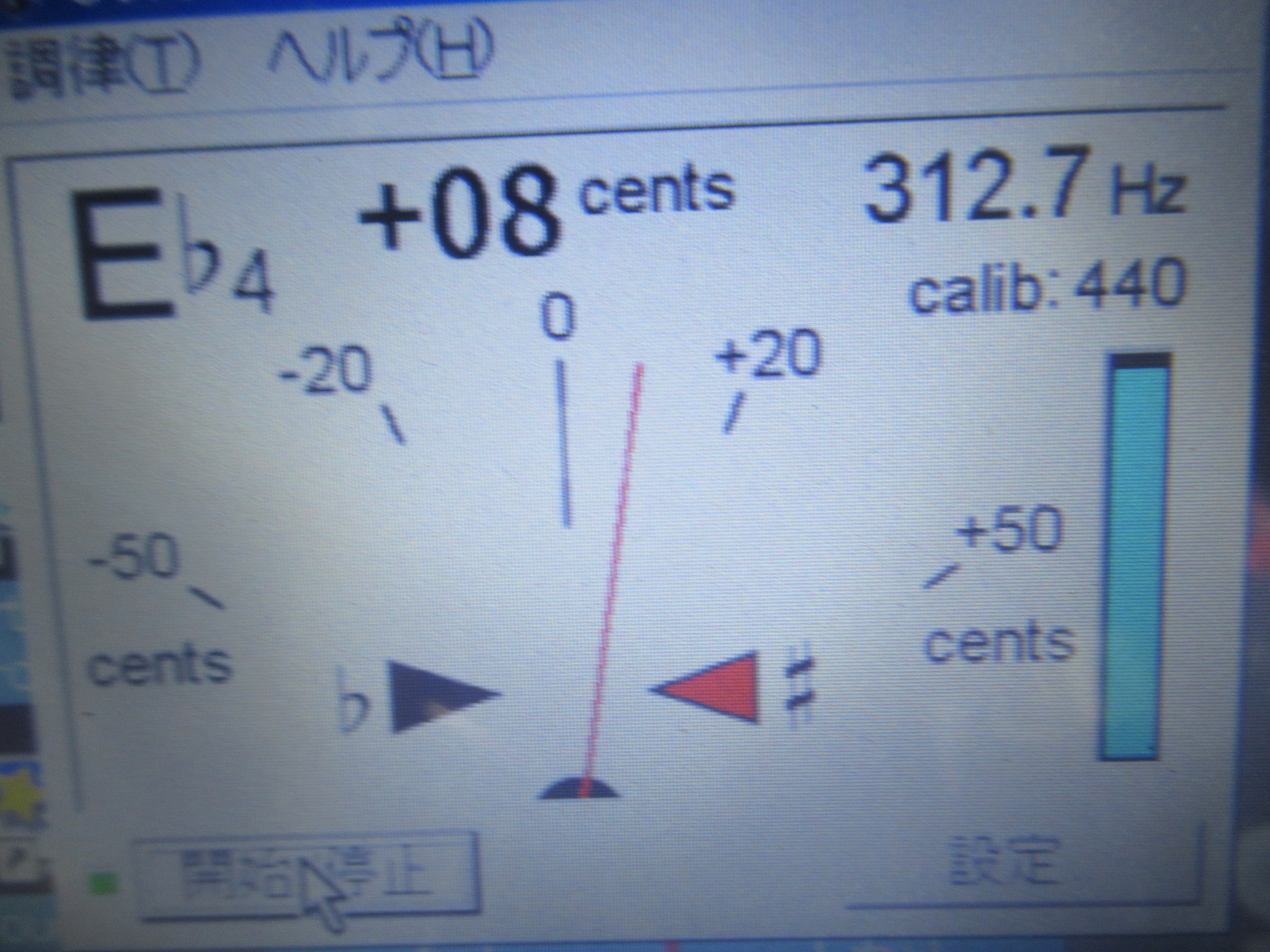

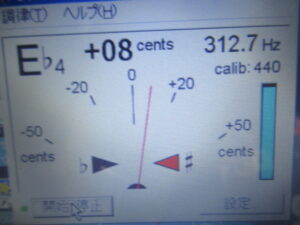

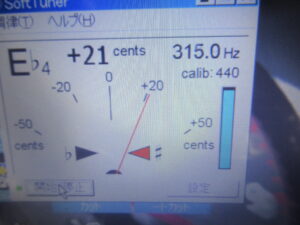

315Hzの信号が記録されたテープを再生し、速度を調整します。

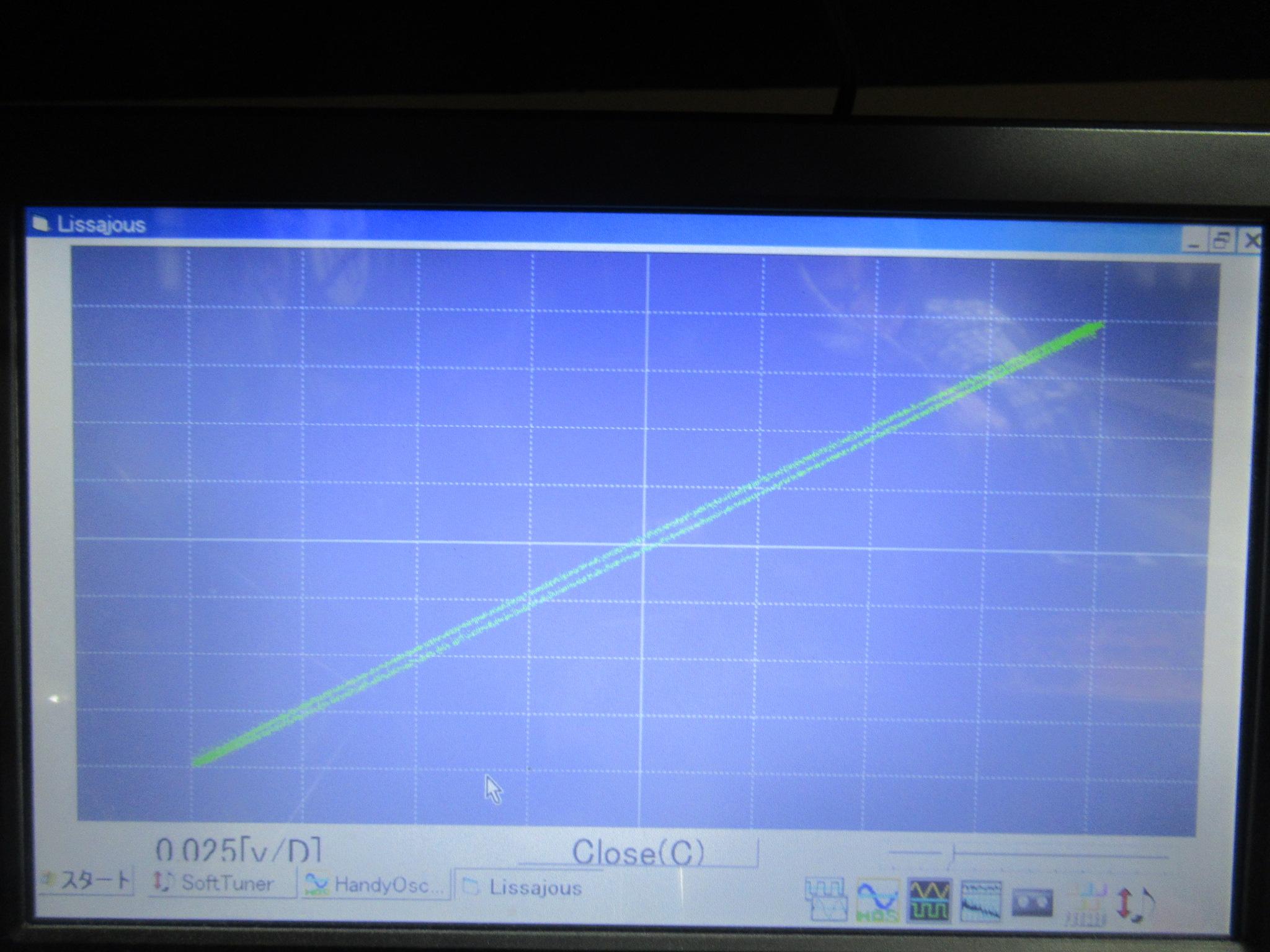

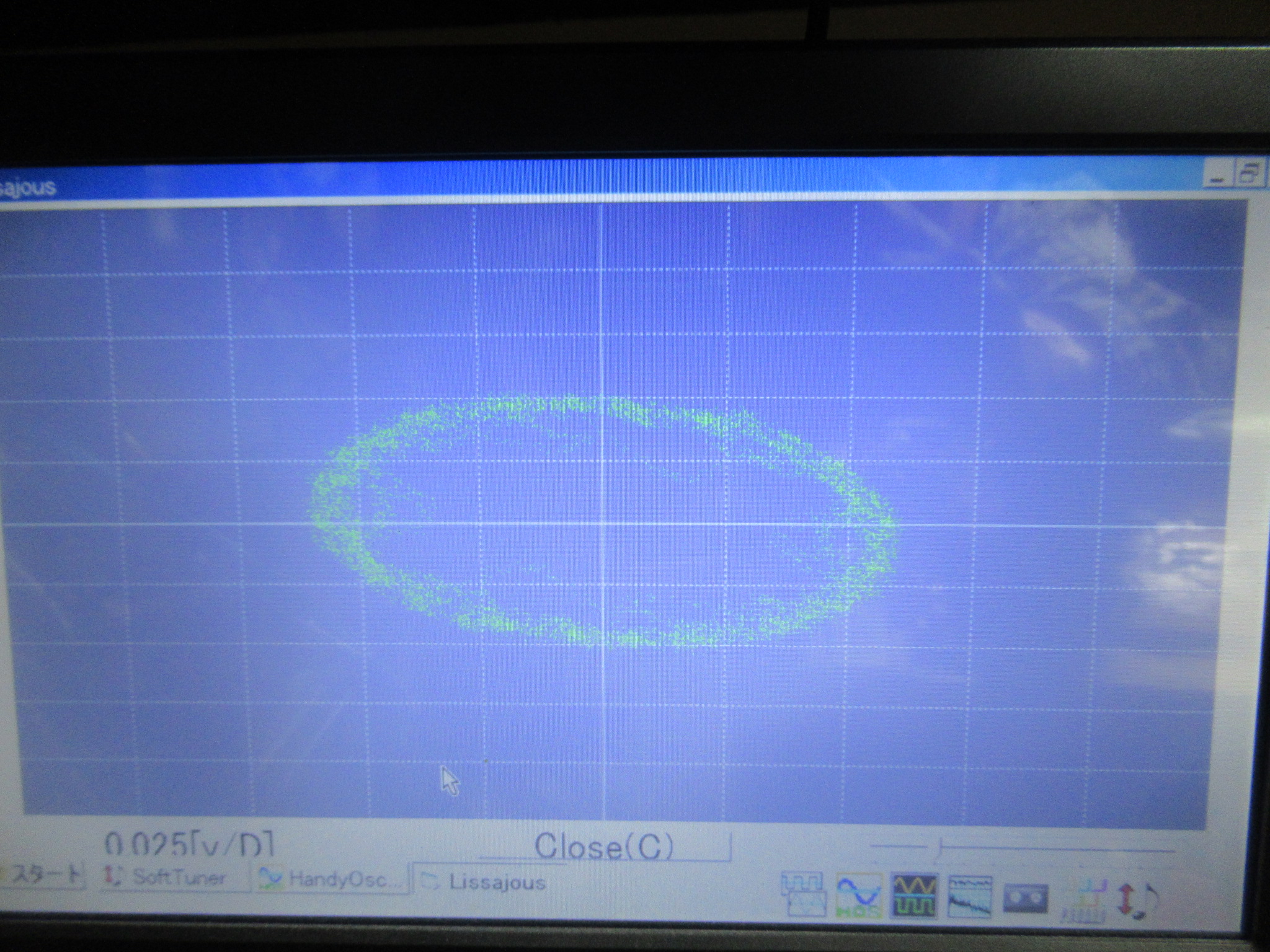

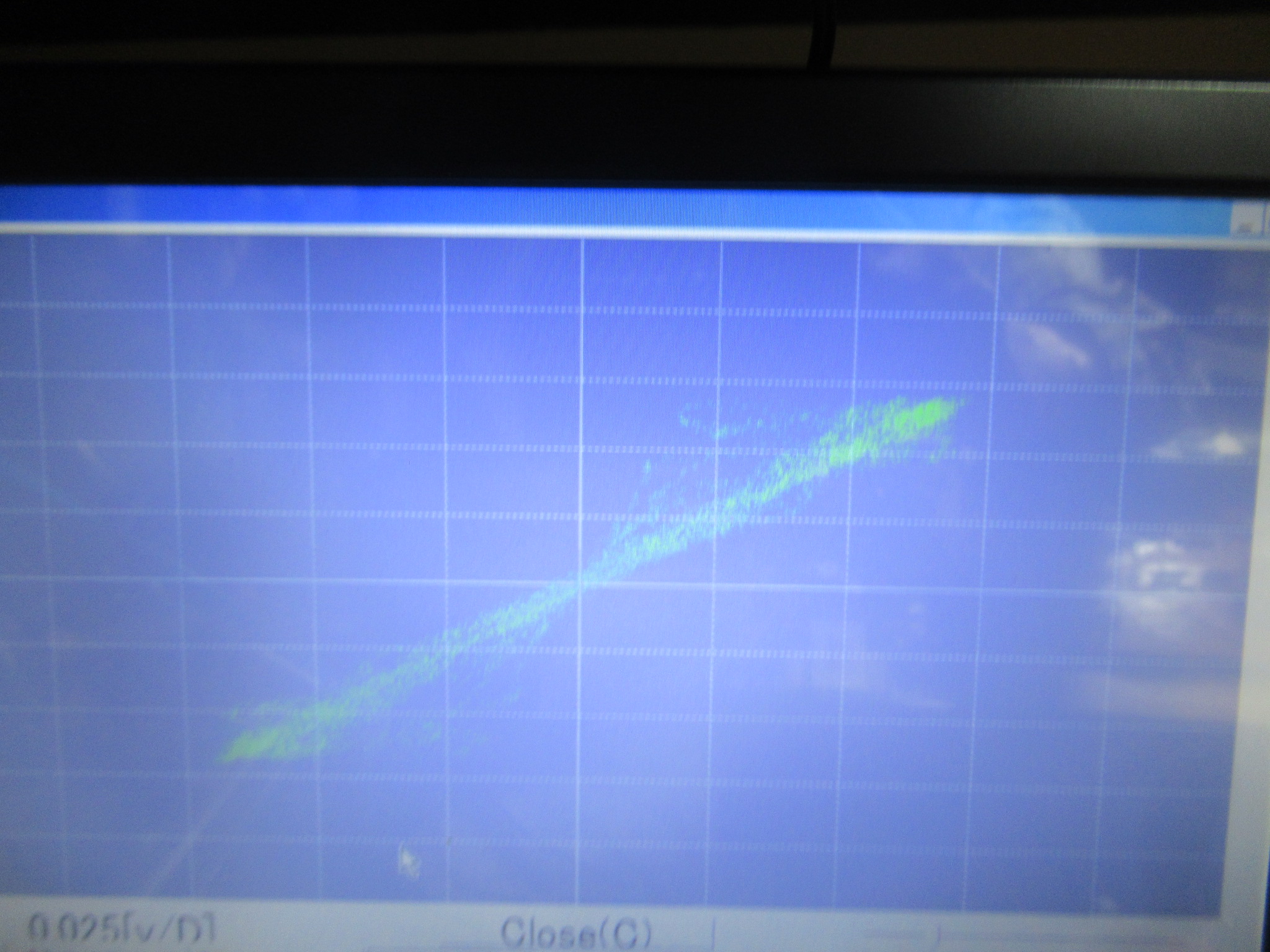

ヘッドアジマスの調整を行います。

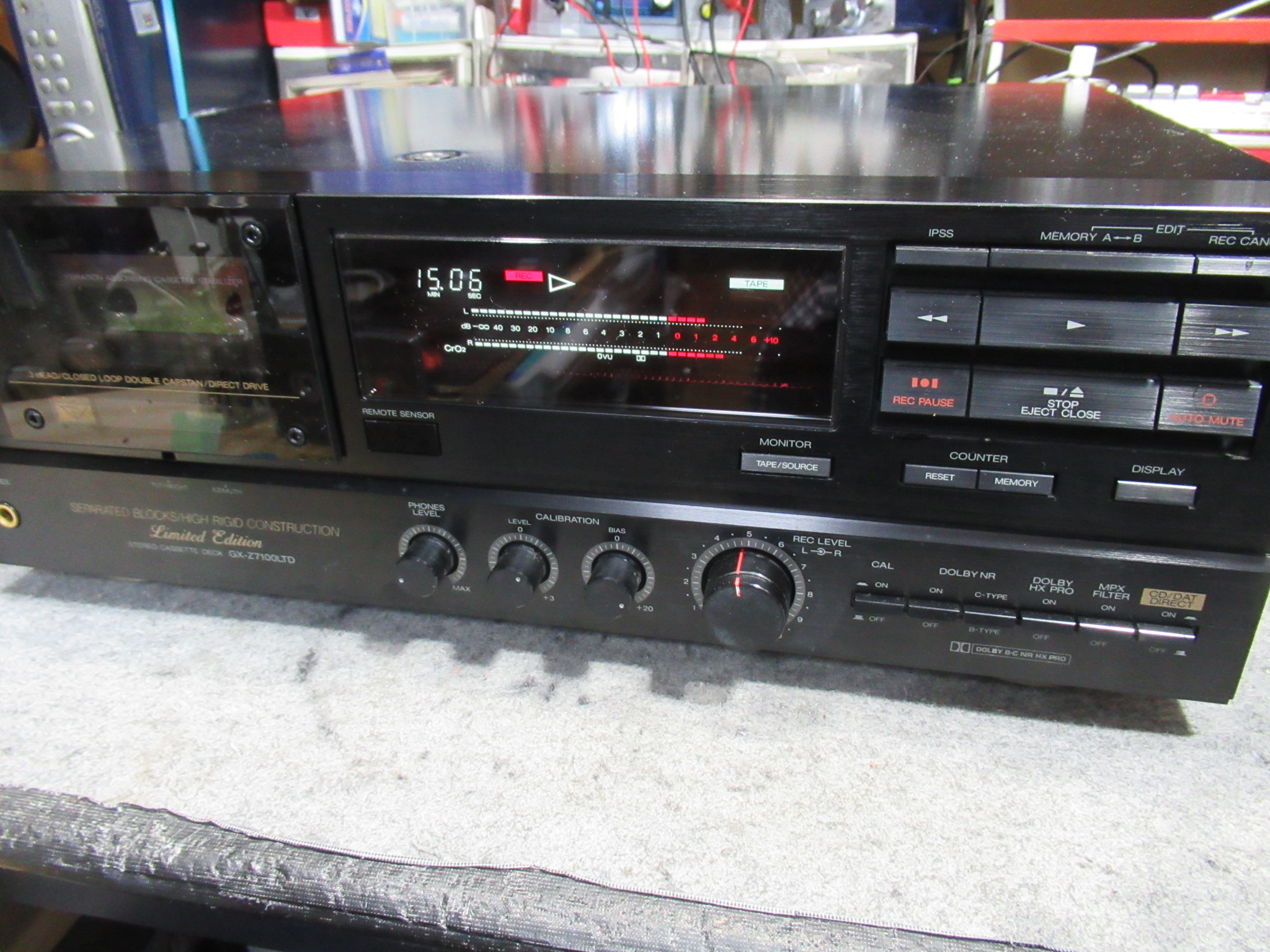

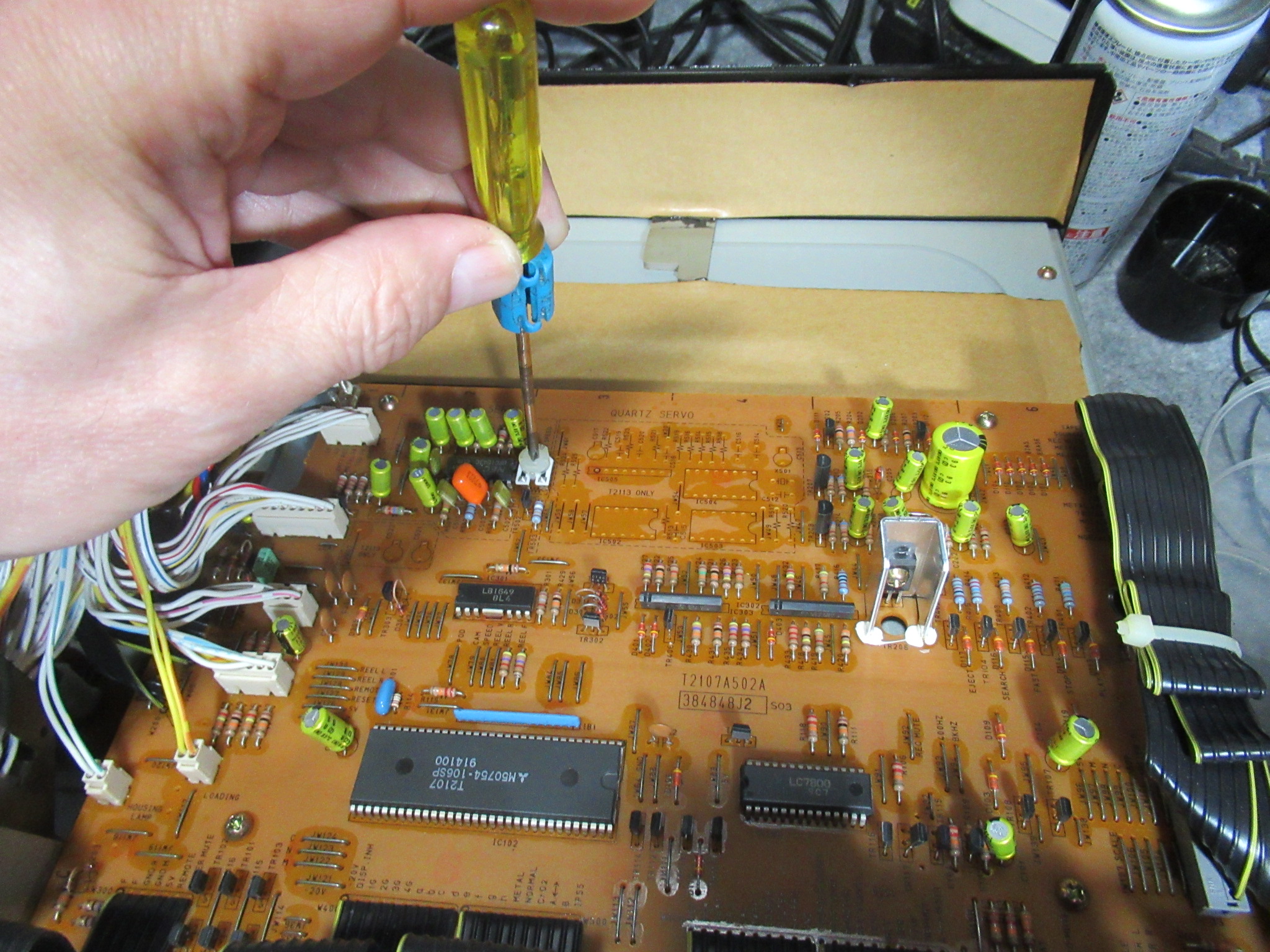

バイアスキャリブレーション後に録再バランス調整を行います。

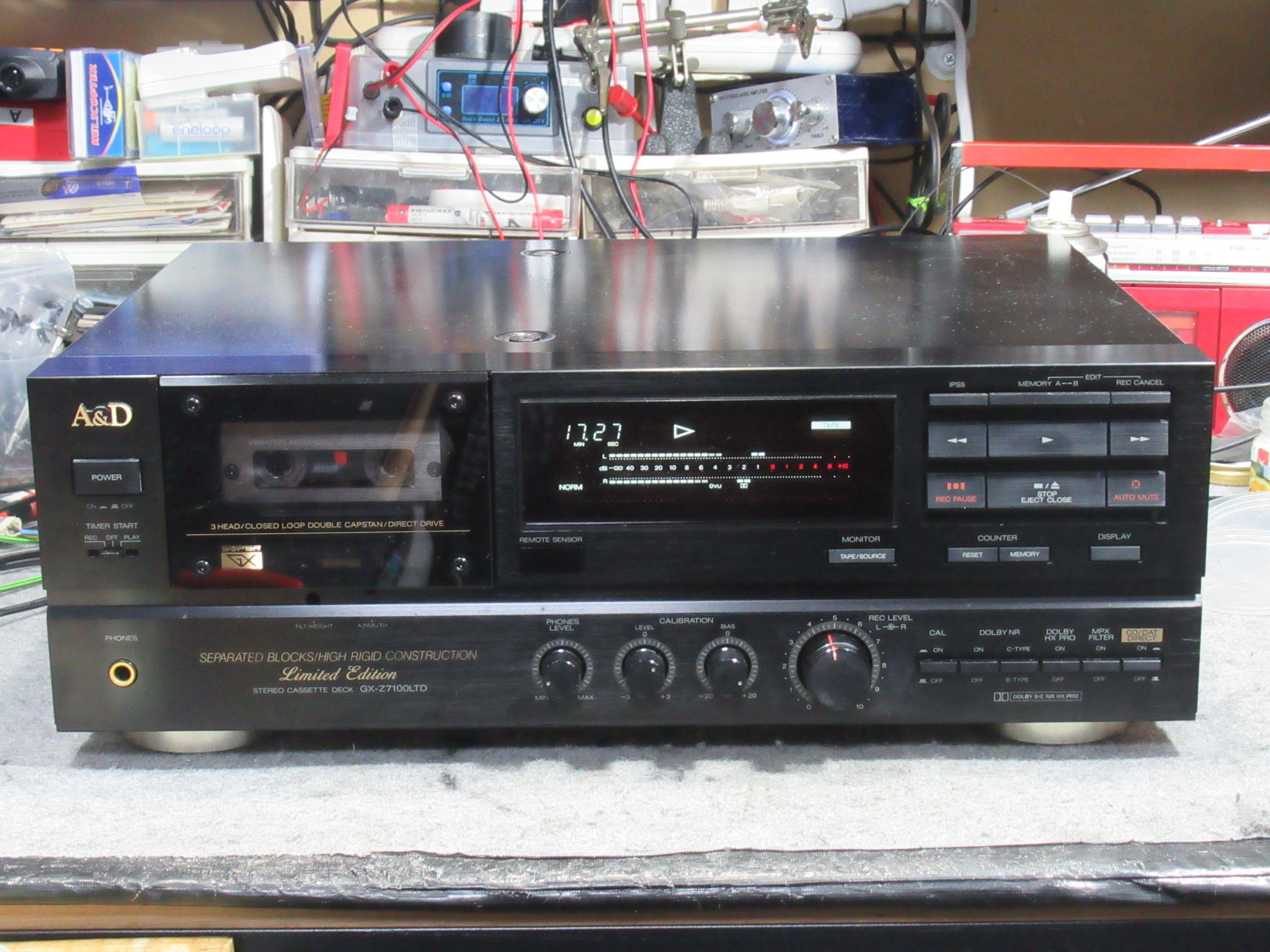

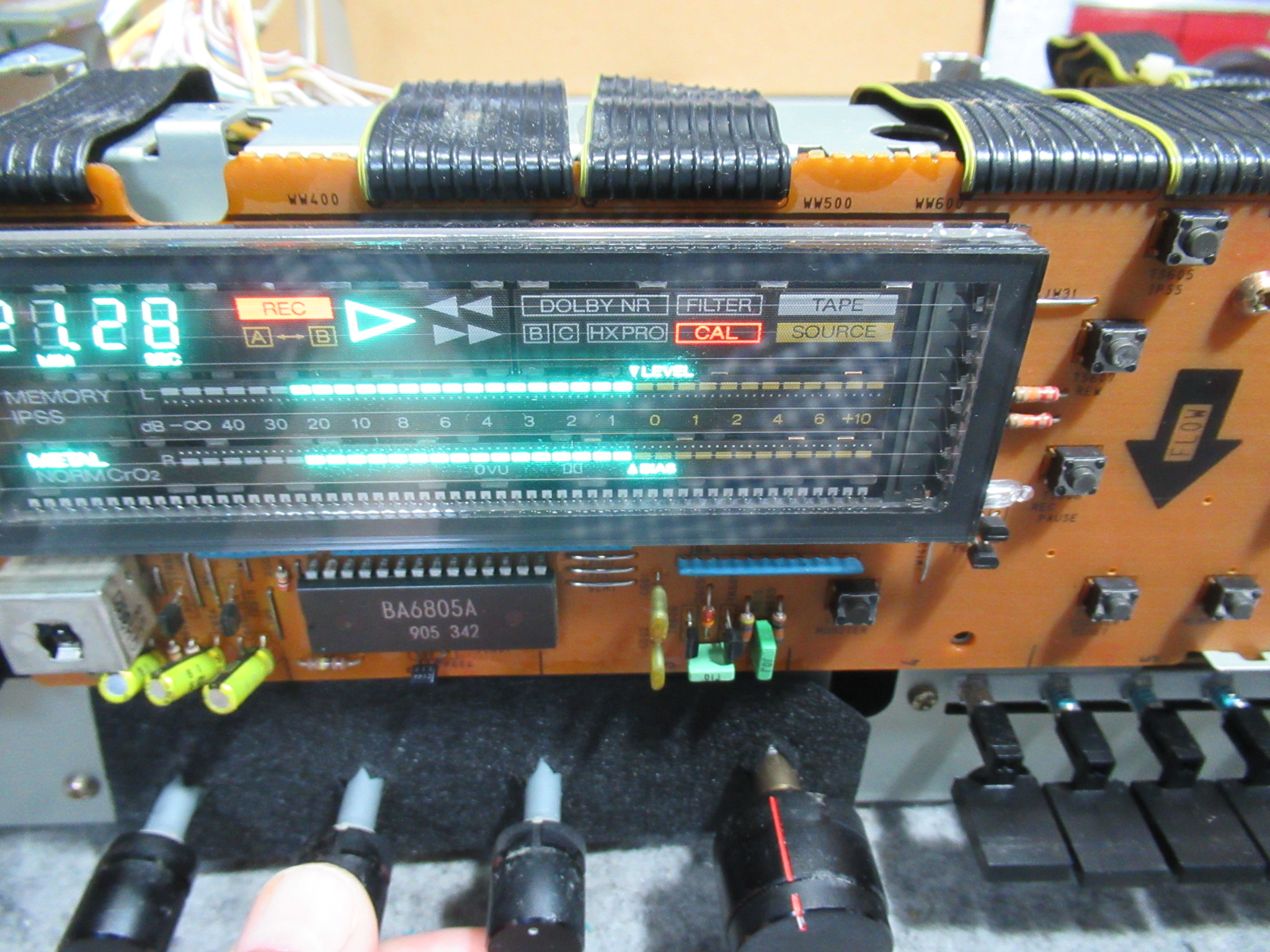

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
