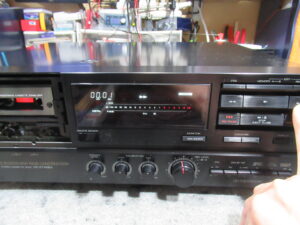

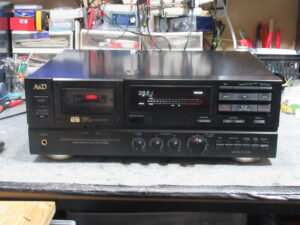

A&DのGX-Z7100EXです。
しばらく放置していた間に故障していたということです。症状は、テープが絡まったり、カセットがセットできなくなるなどです。
ピンチローラーアームが固着して、上がりっぱなしになっています。これが不調の主な原因です。

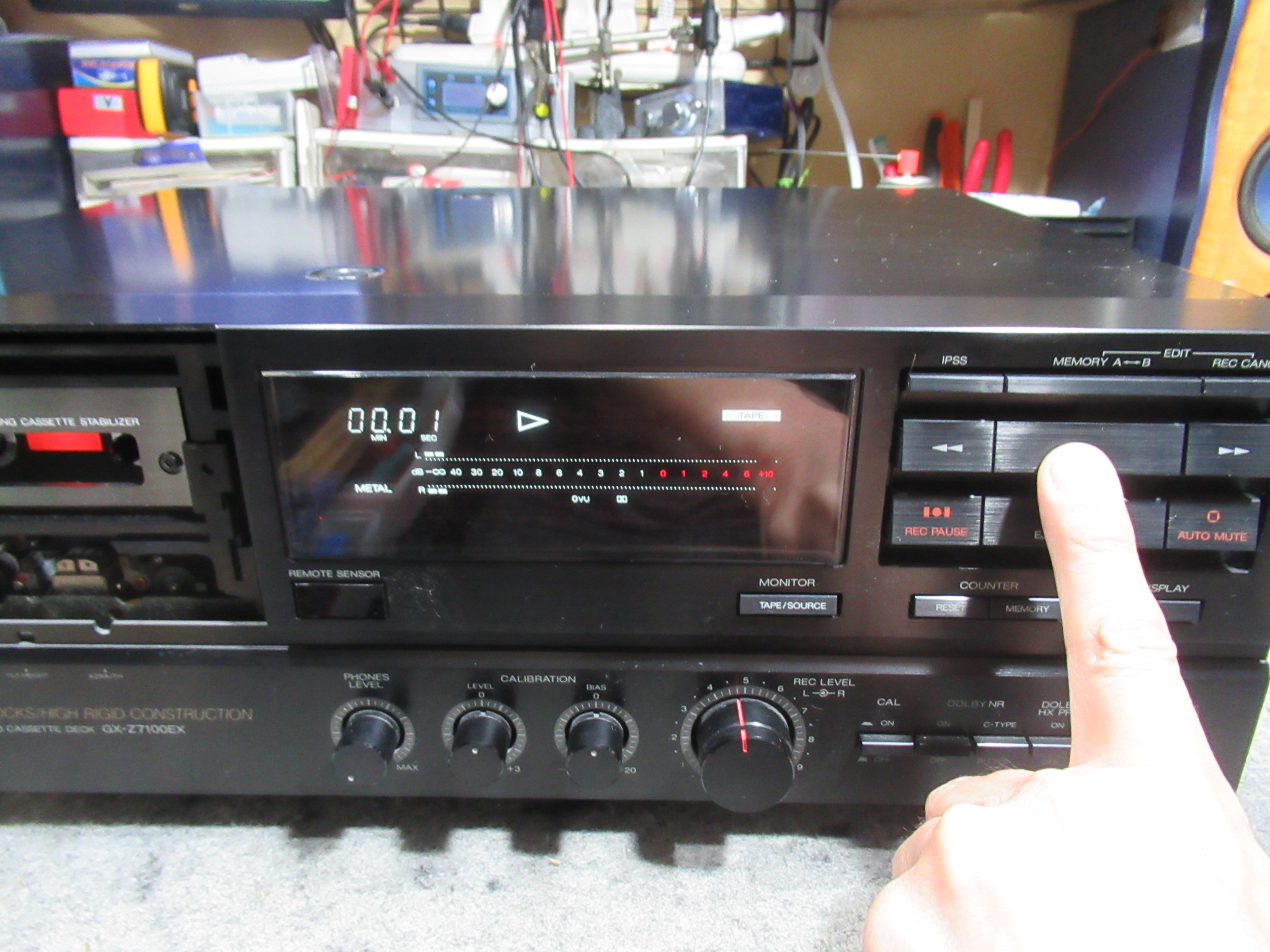

再生ボタンを押しましたが、リールが回転しません。早送りボタンを押すと、金属音のような嫌な音が発生します。
カバーを開けました。

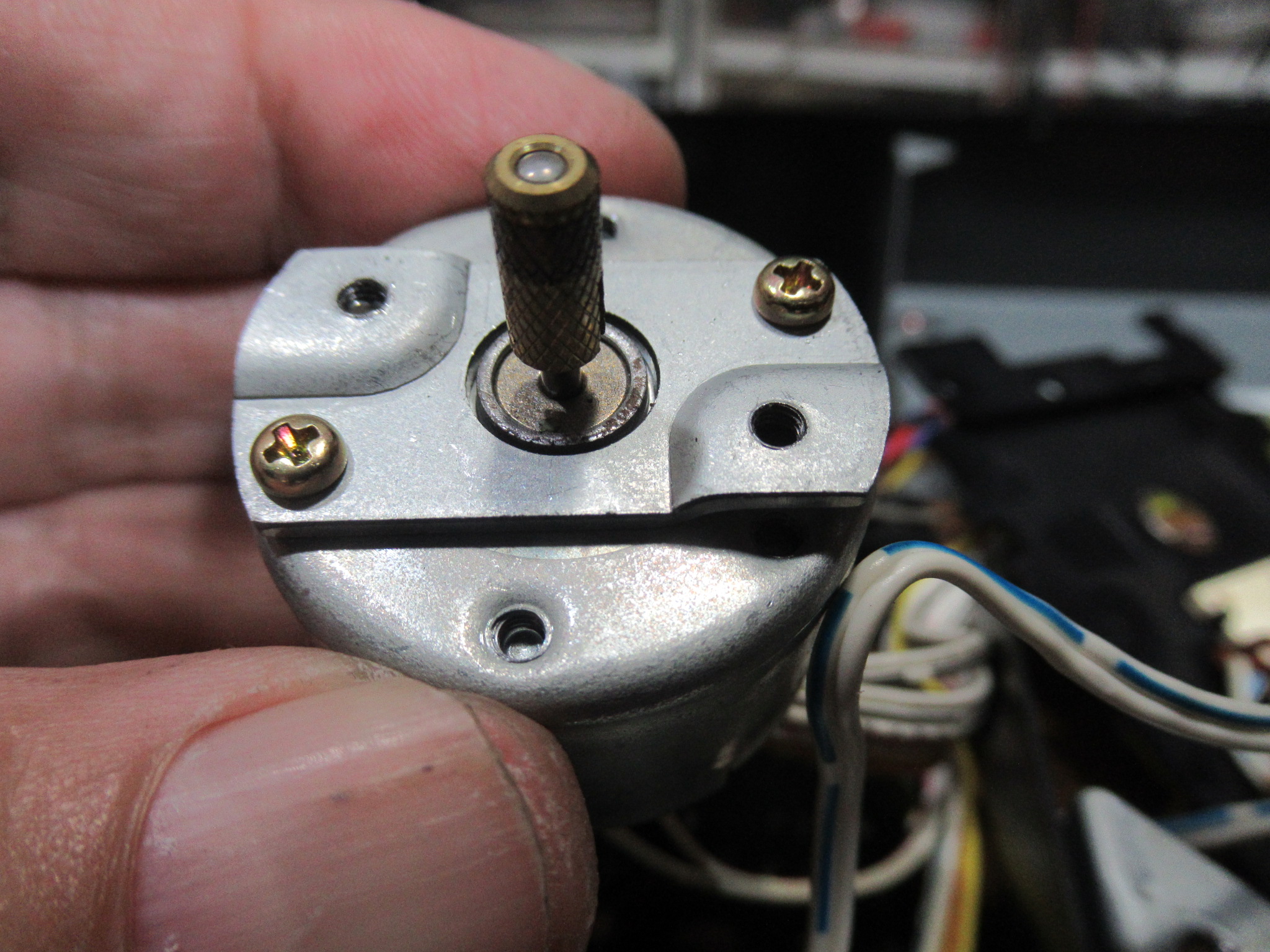

リールモーターを取り出して単体で回転させたところ、シャフト部のグリス切れて金属音が発生しましたのでグリスアップします。

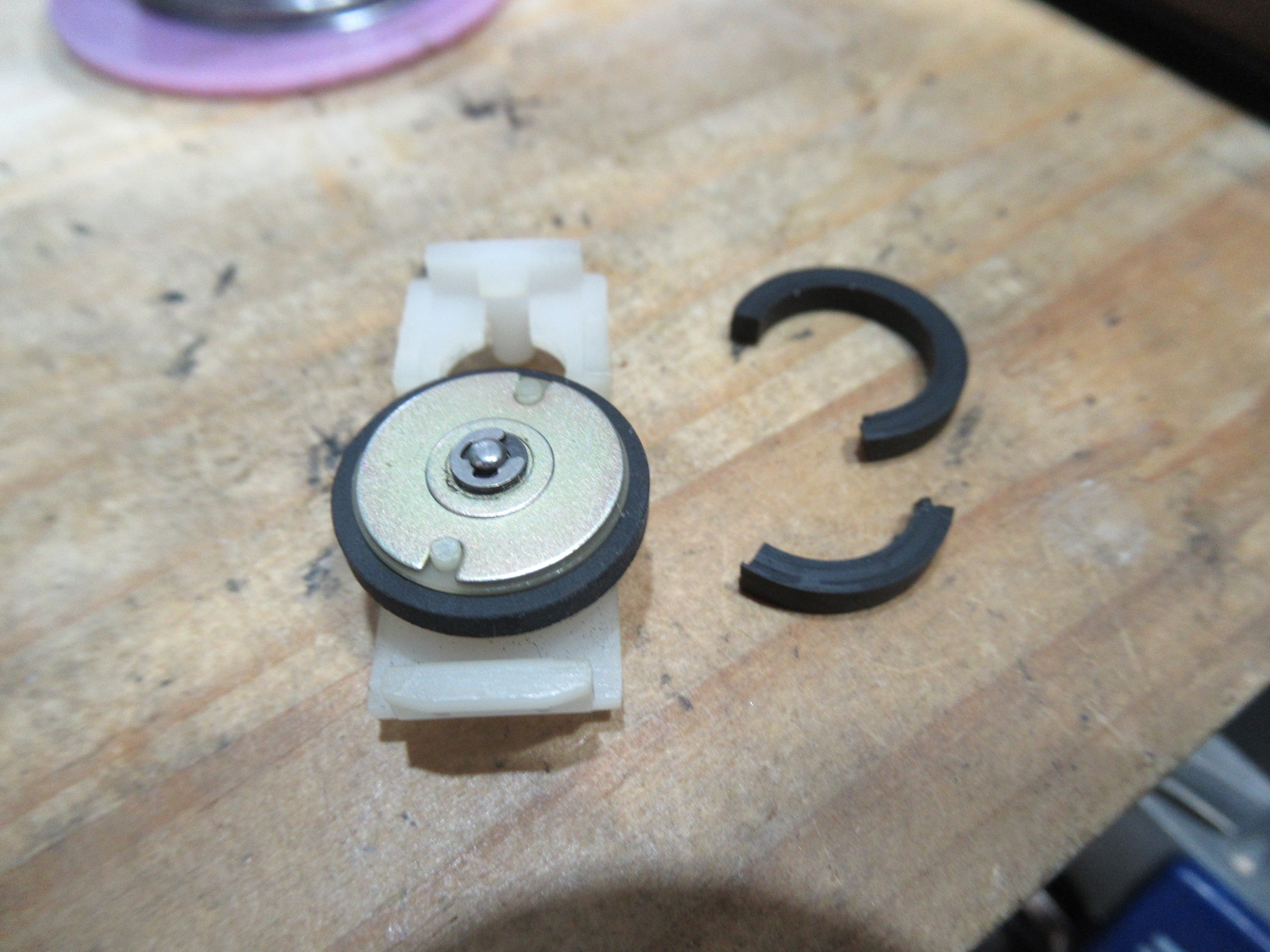

アイドラーゴムがプラスチックのように固まっていましたので交換します。

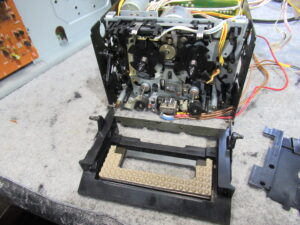

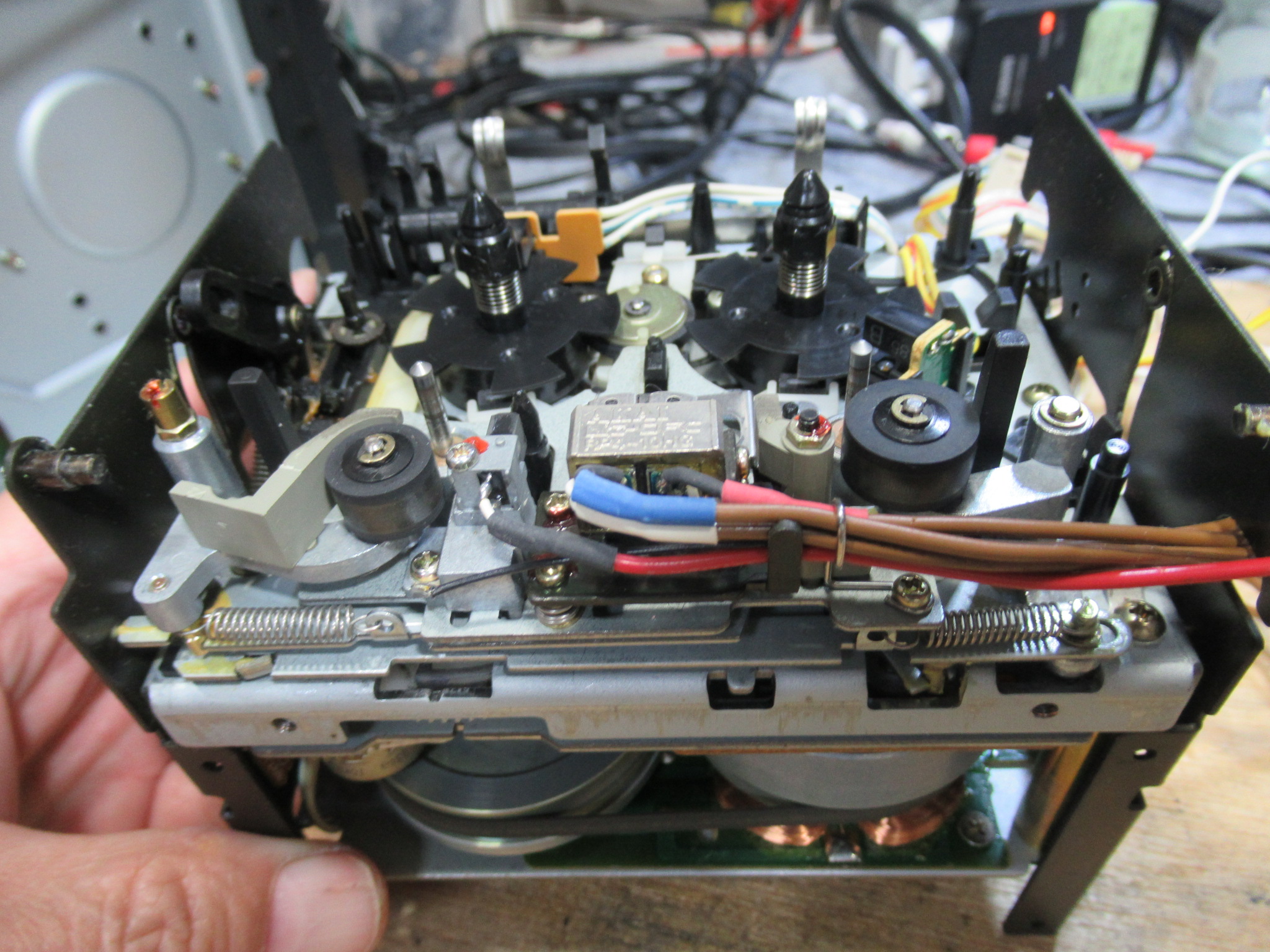

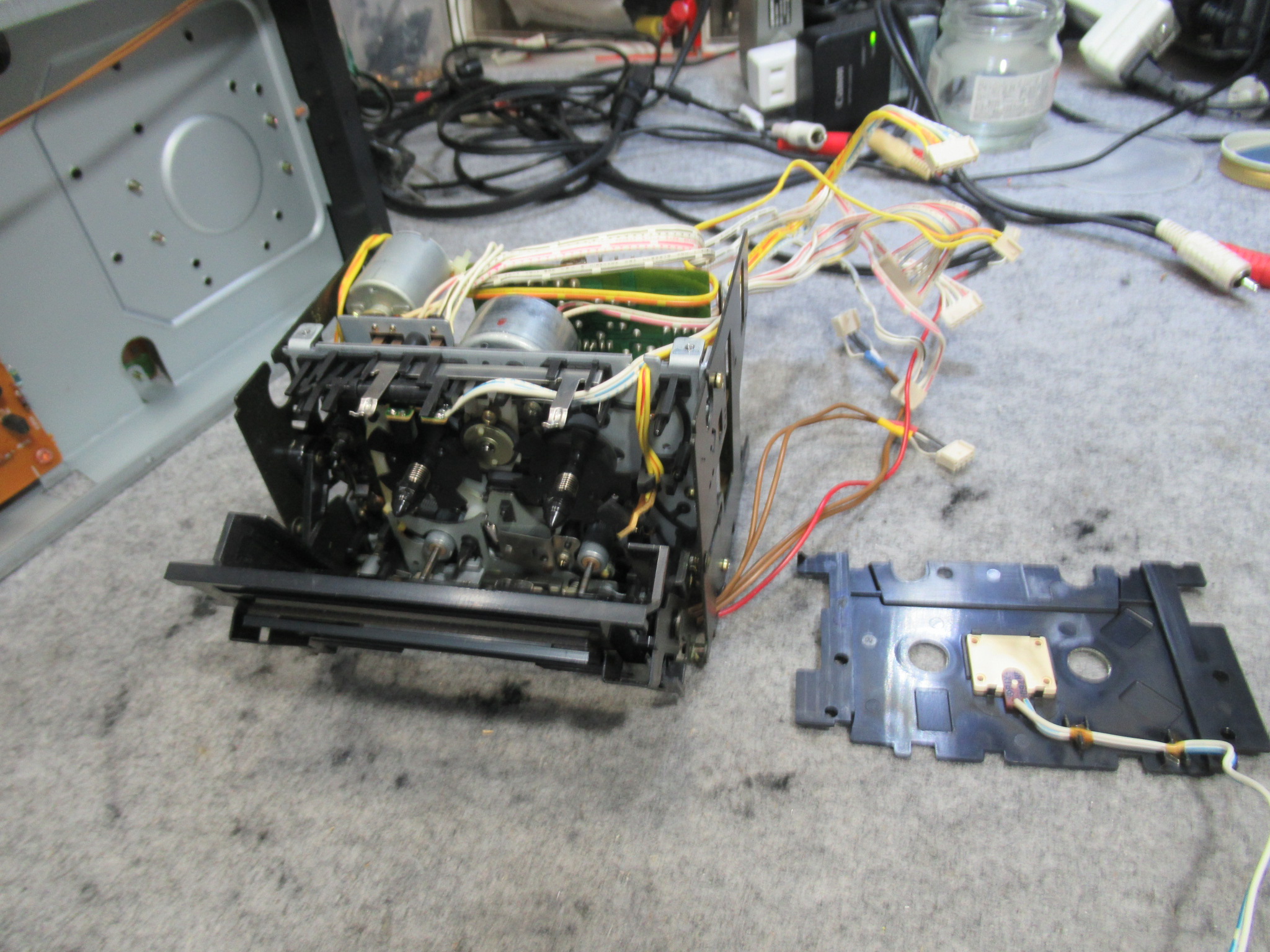

メカを降ろして分解を進めます。

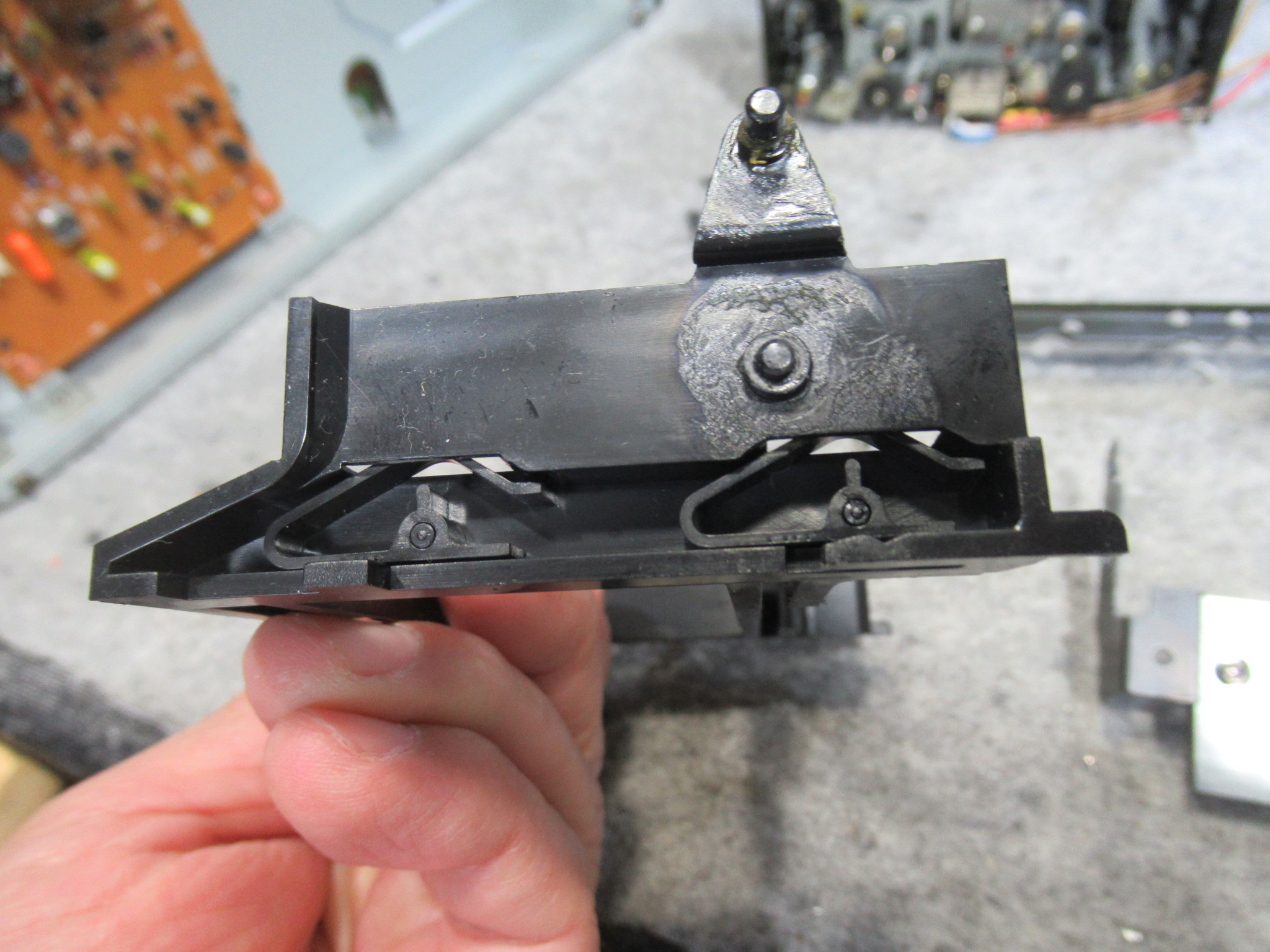

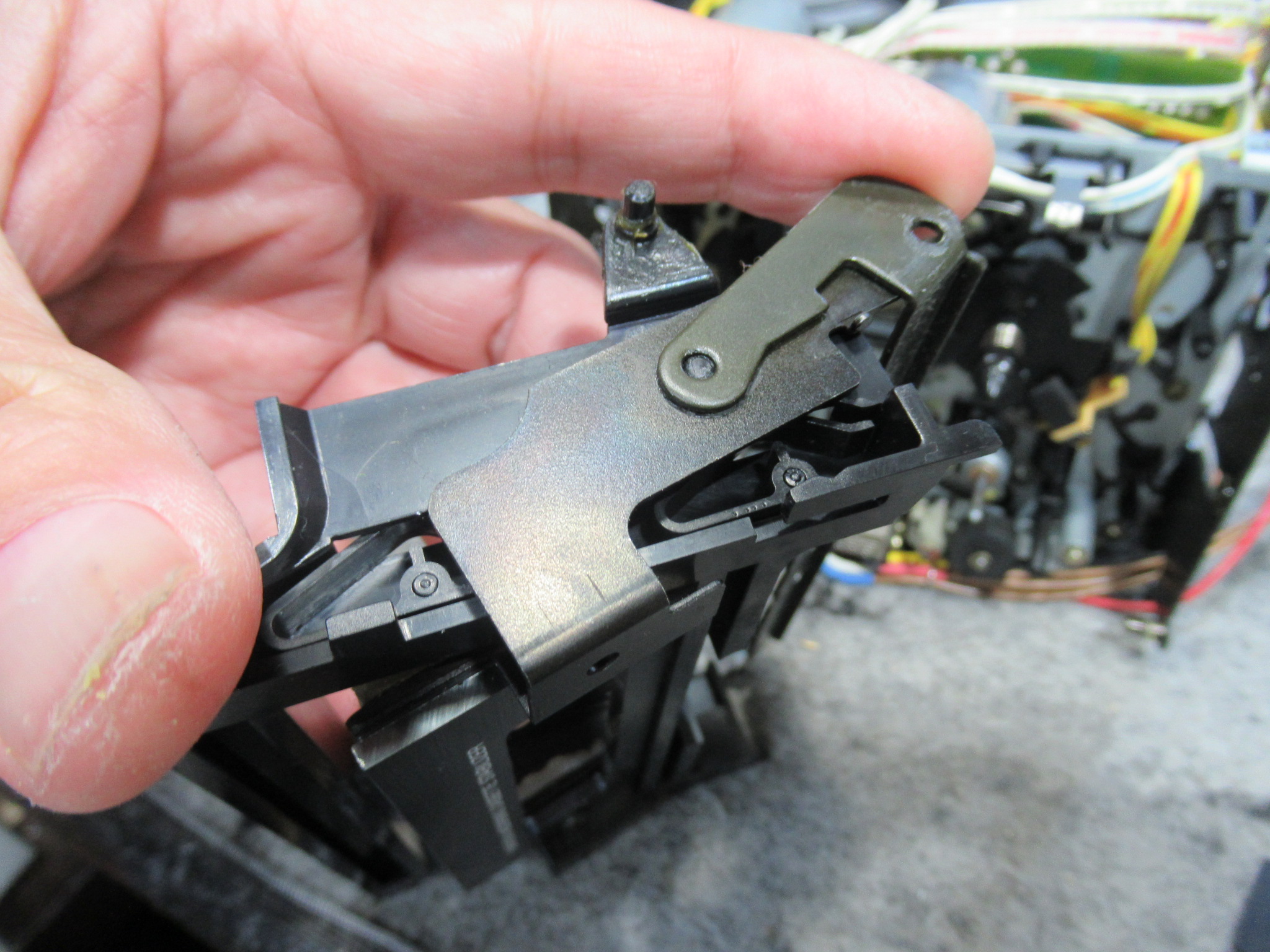

カセットホルダーの側面です。カセットを押さえつける樹脂製のバネにヘタリが見られます。

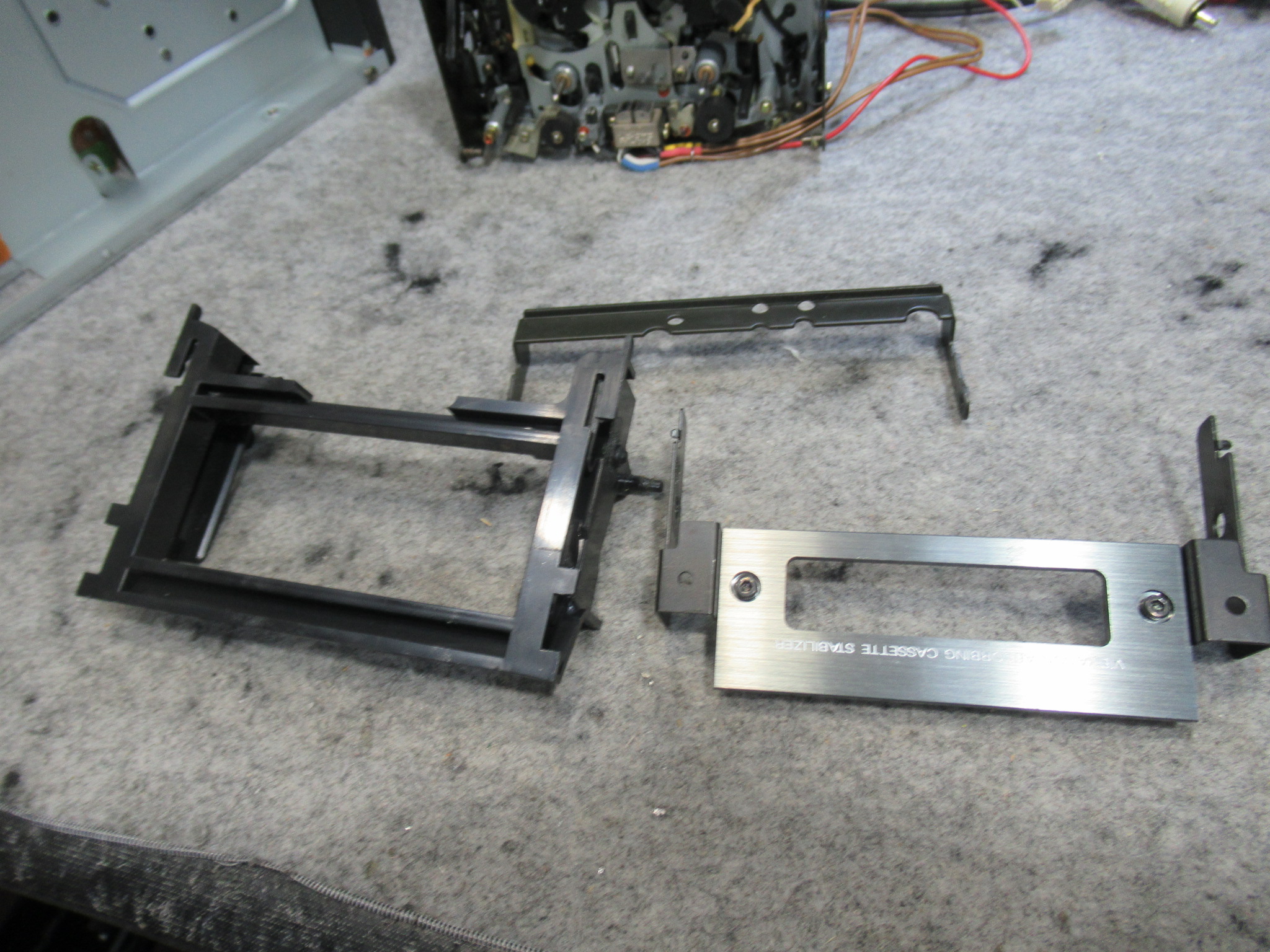

ホルダーを分解します。

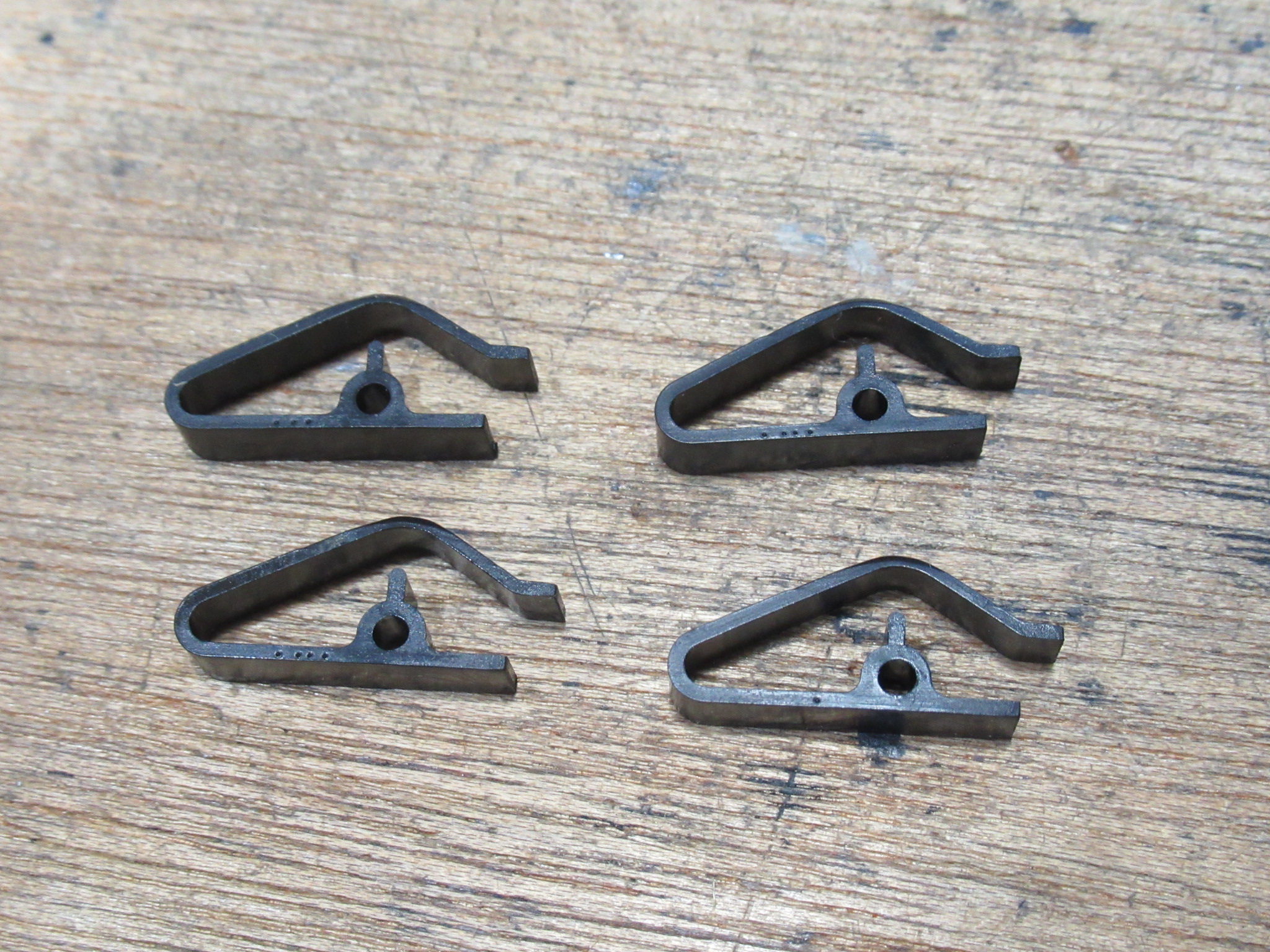

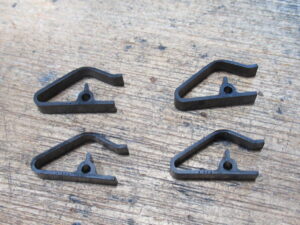

バネを取り外して加熱整形します。

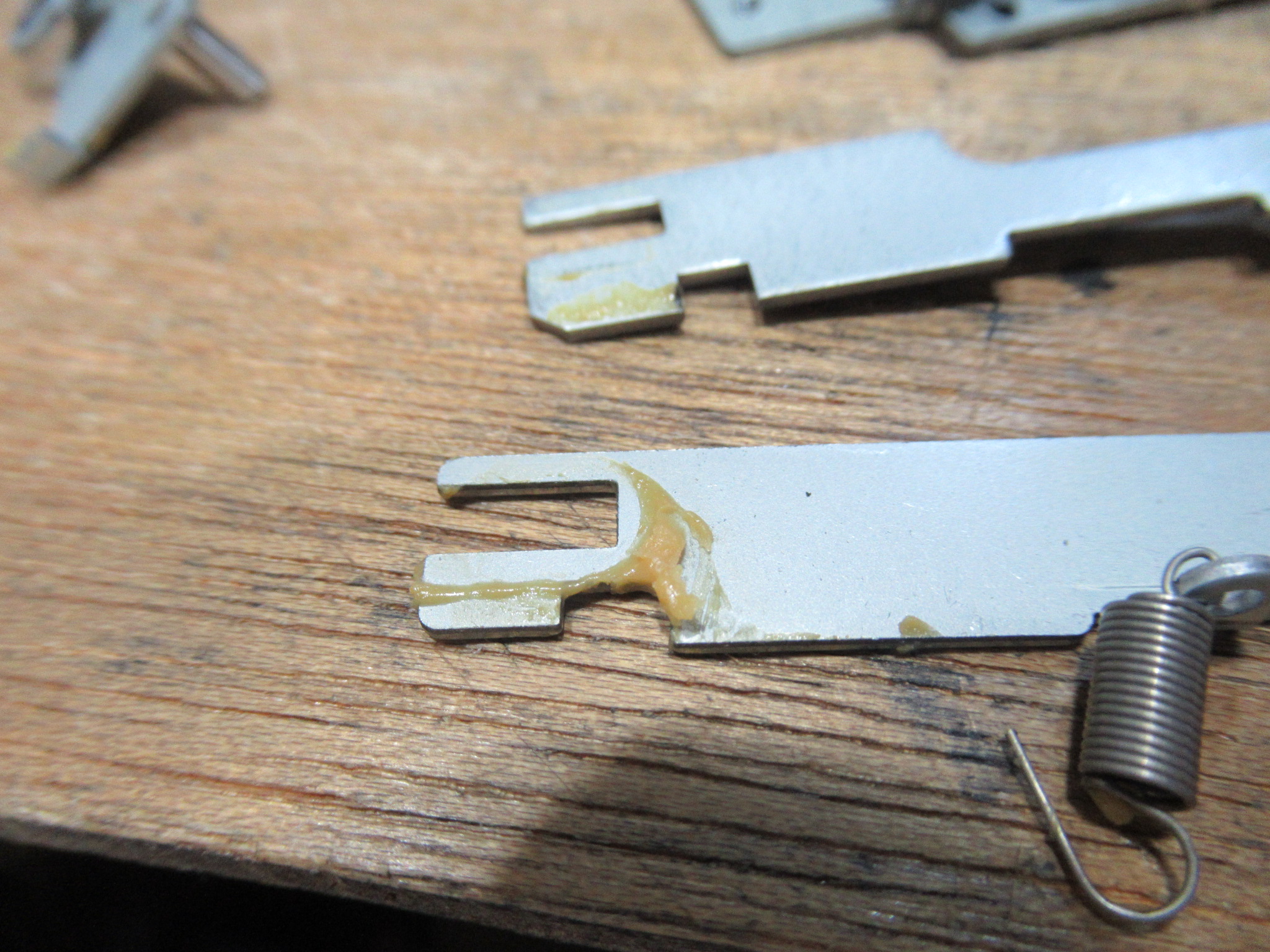

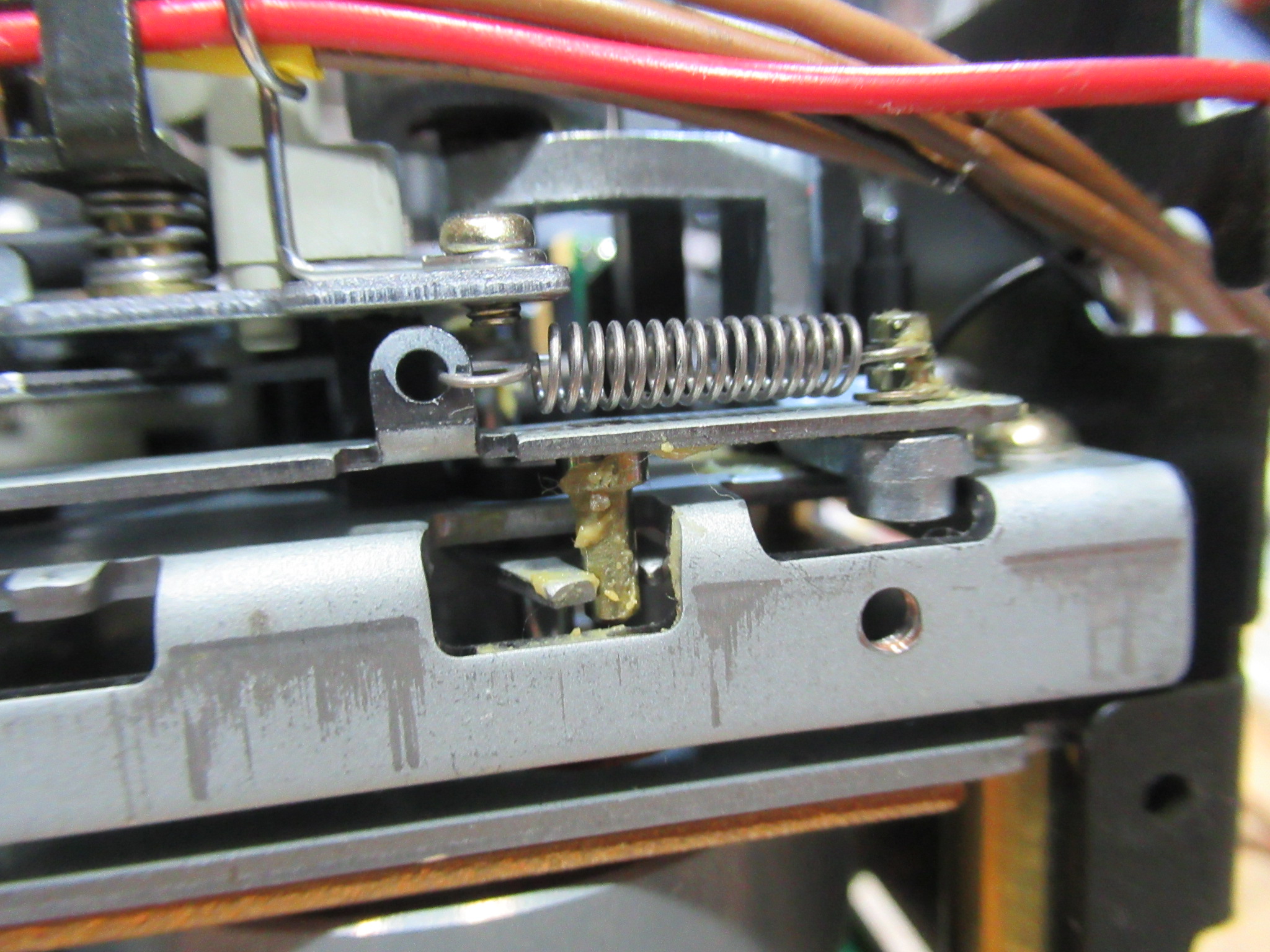

製造時に処置されたグリスが固まりかけています。

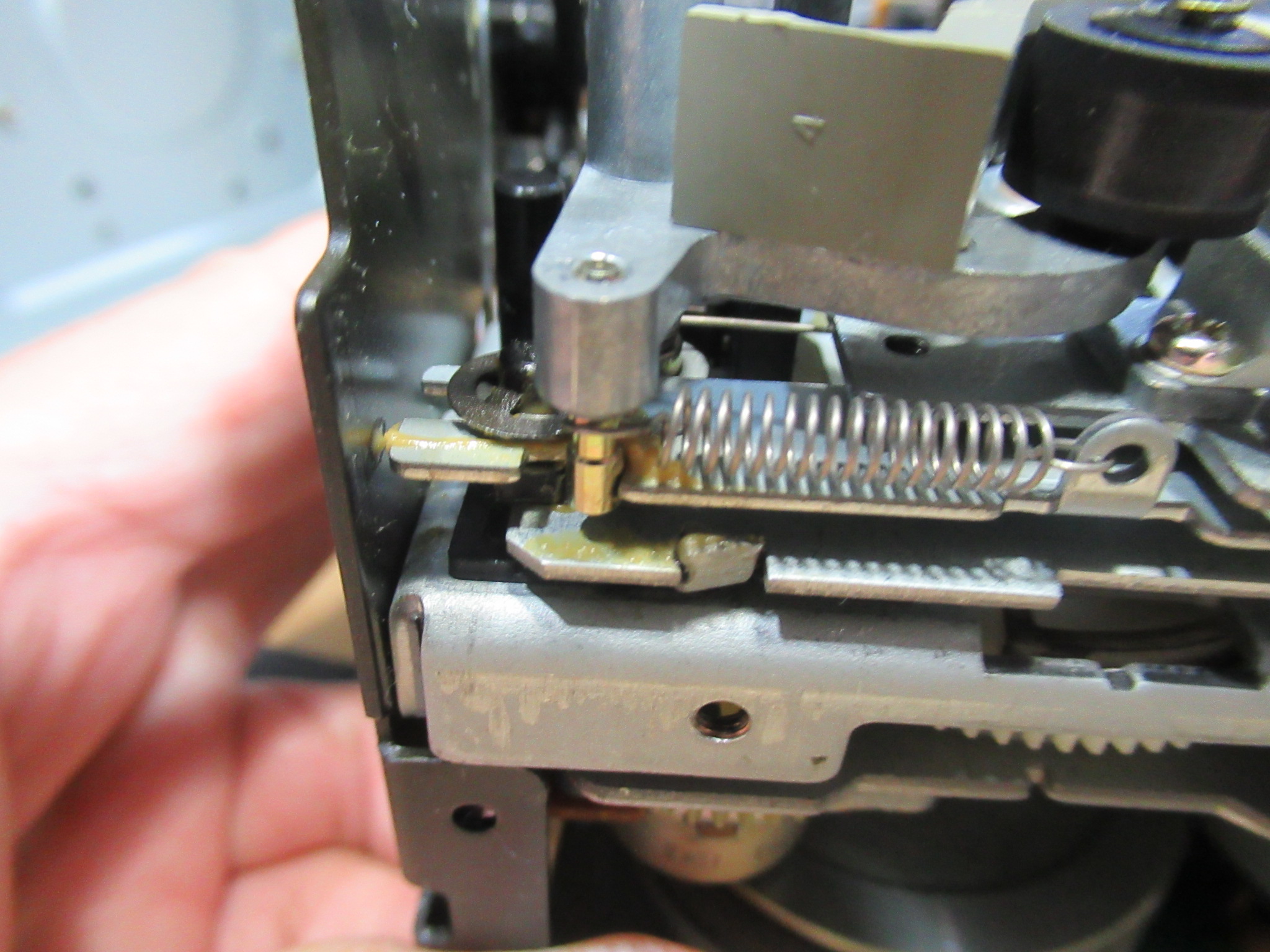

右側のピンチローラーアームが固着しています。

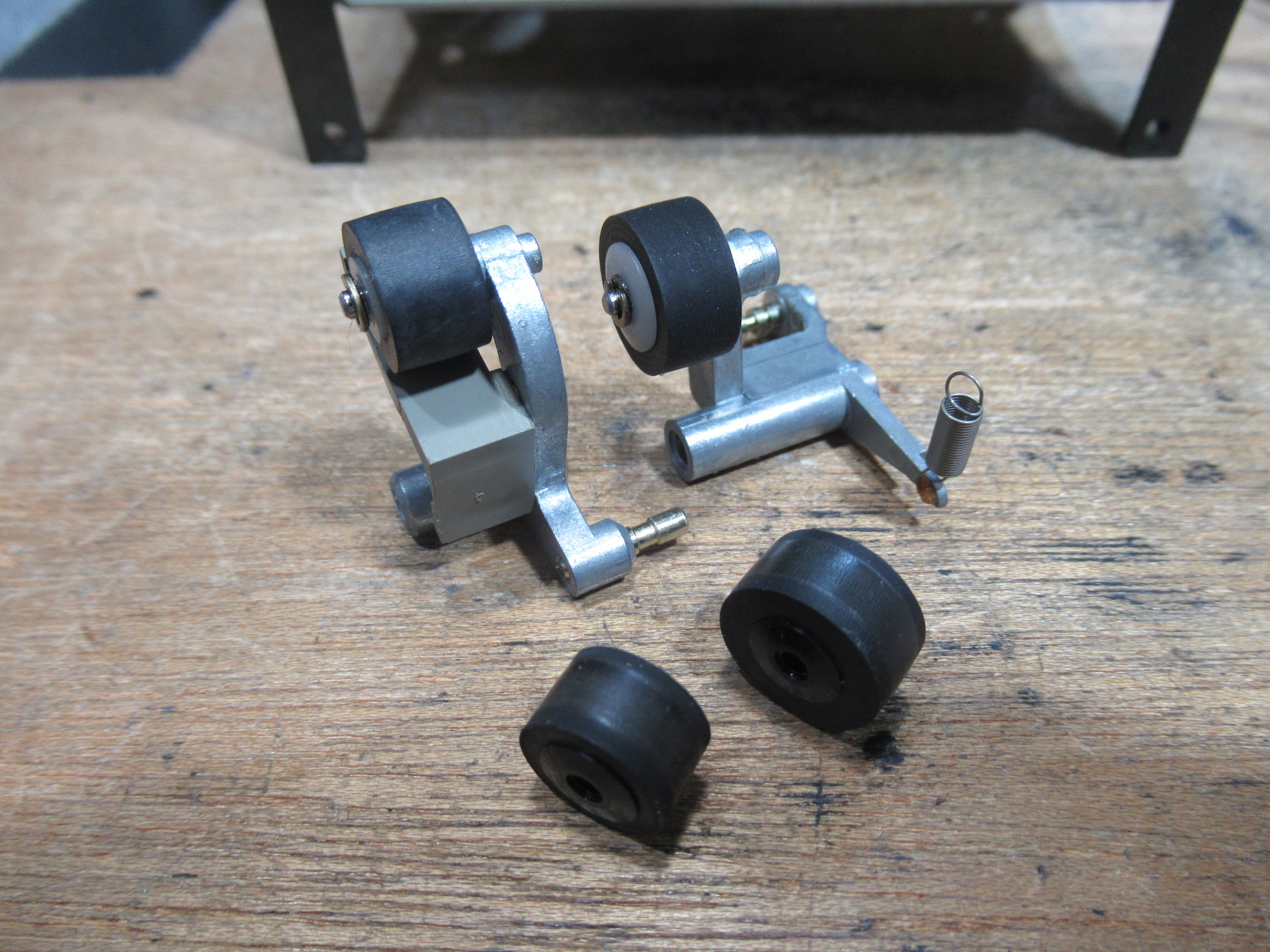

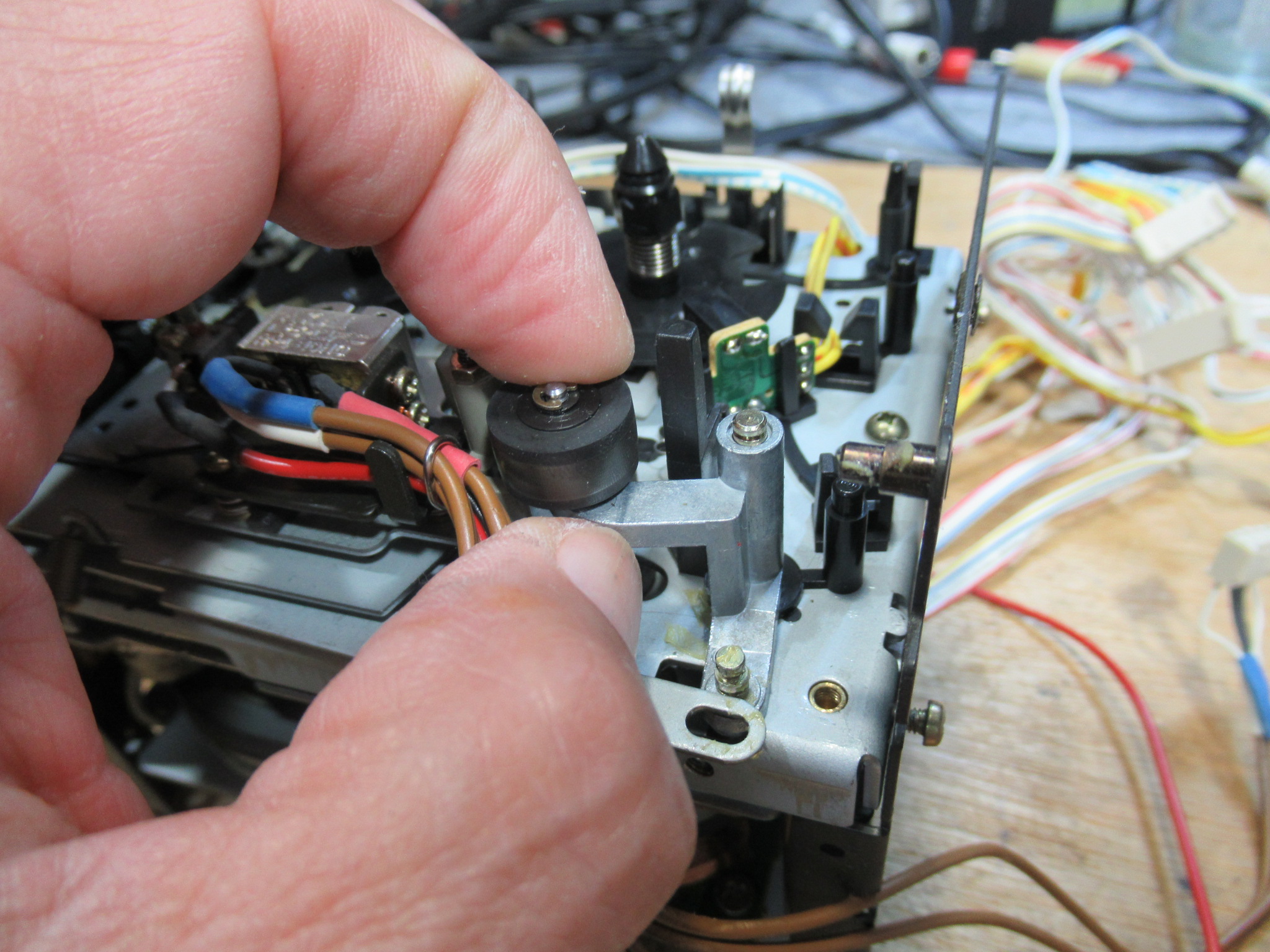

半田ごてで固まったグリスを柔らくして慎重にピンチローラーアームを取り外し、ゴムローラーを交換します。

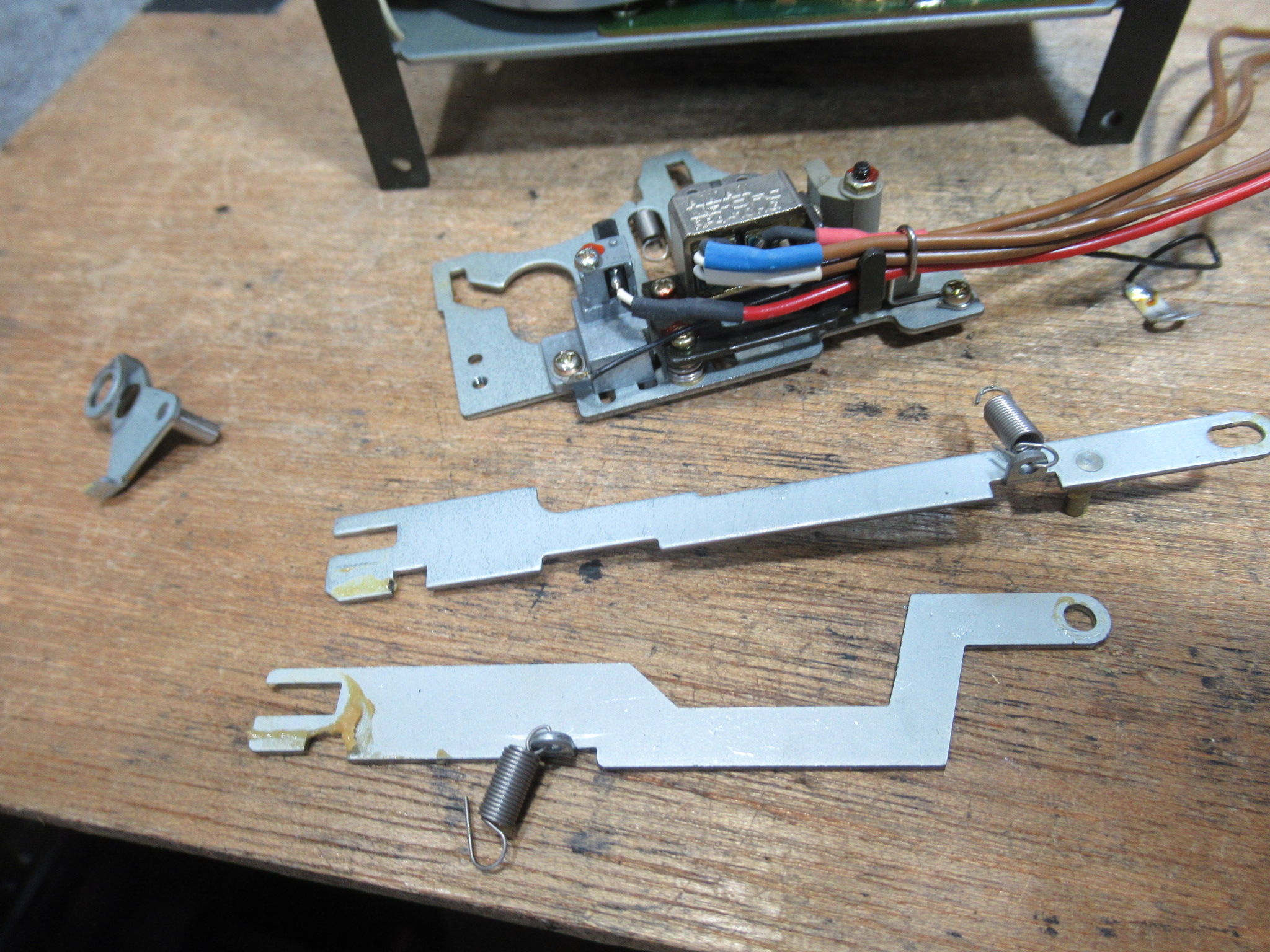

ヘッド周りの可動パーツを分解します。古いグリスは拭き取って再グリスします。

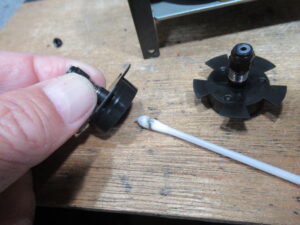

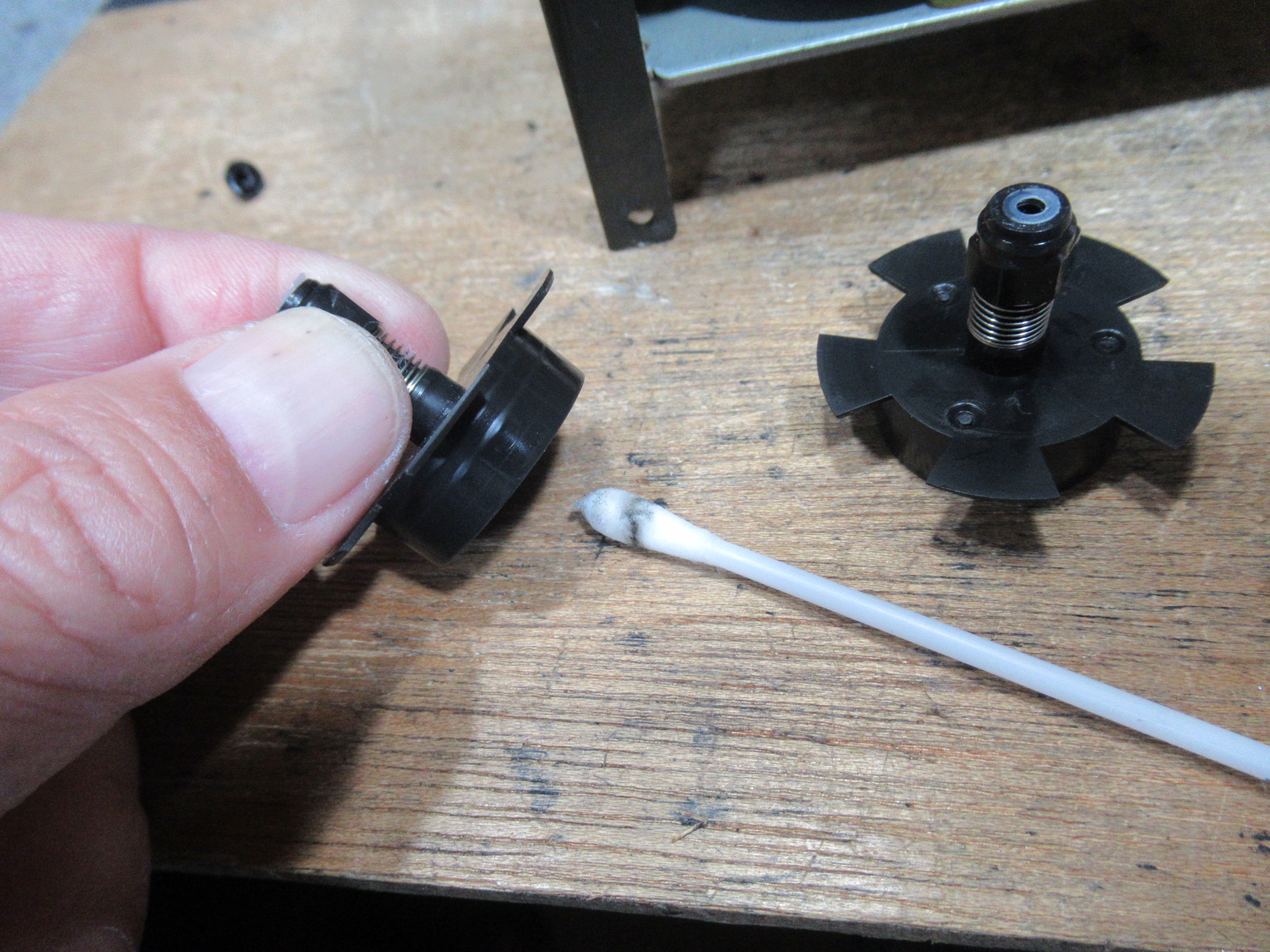

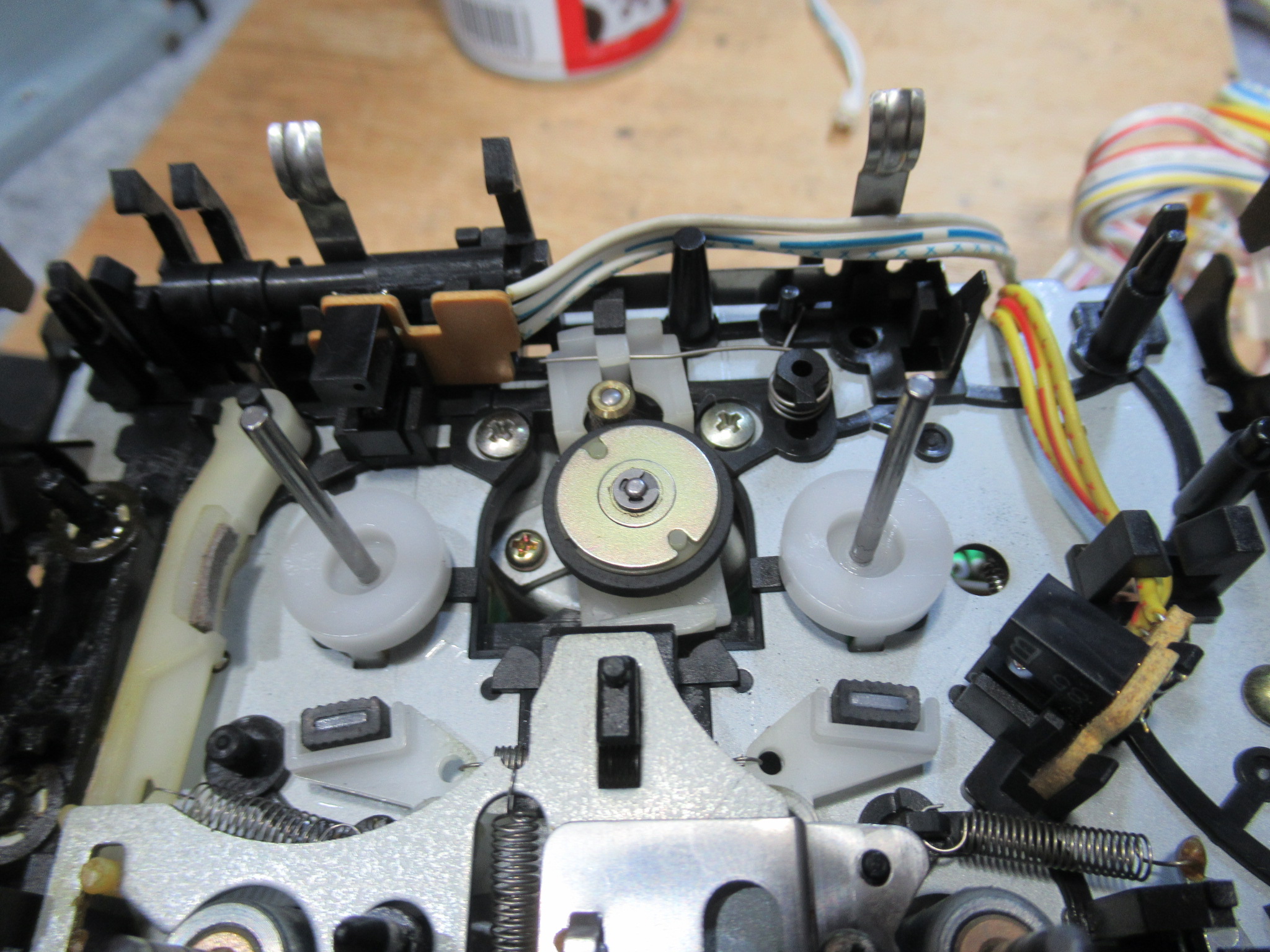

左右リールを取り外し、ゴムリングが接する面を清掃します。

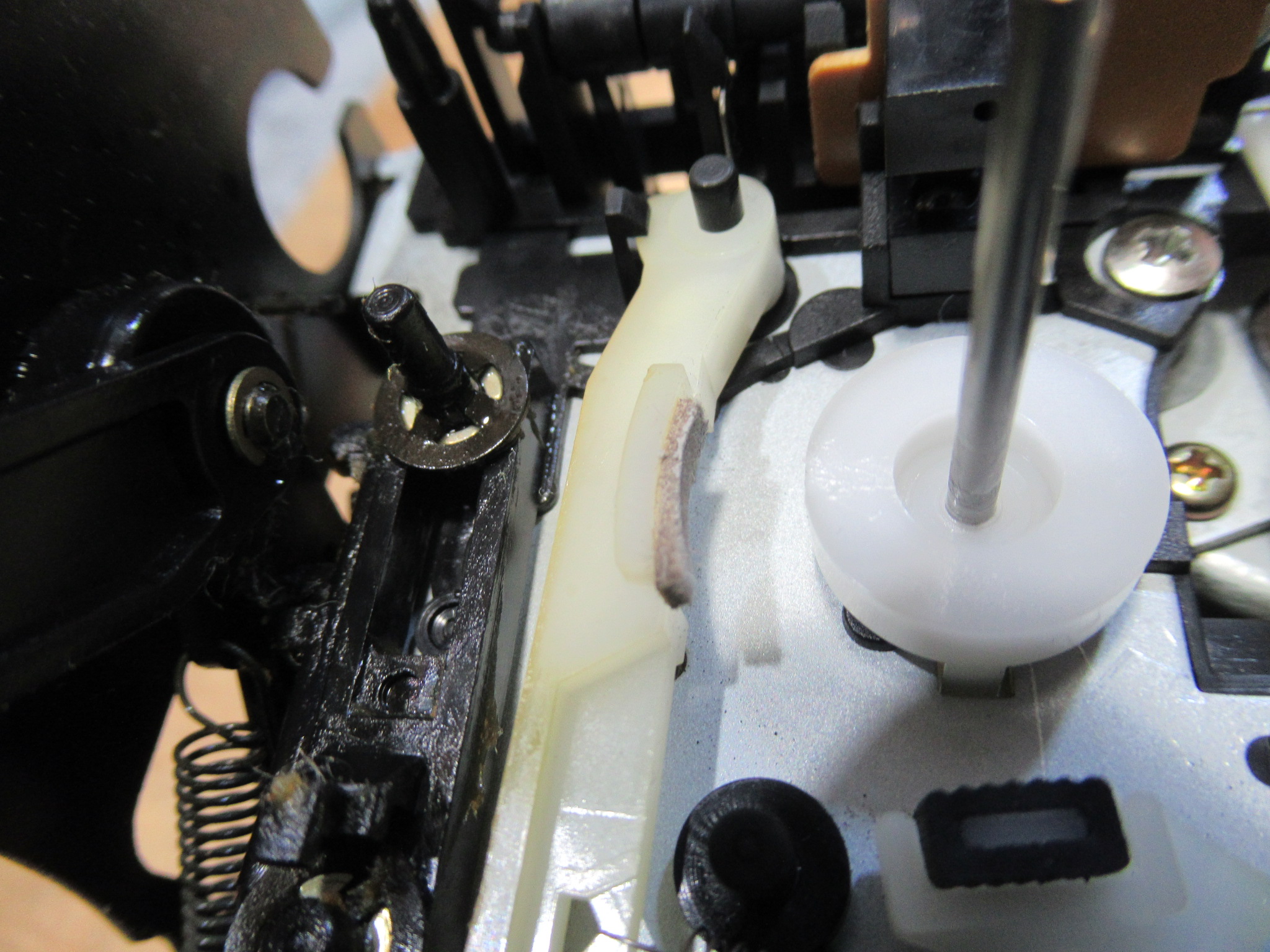

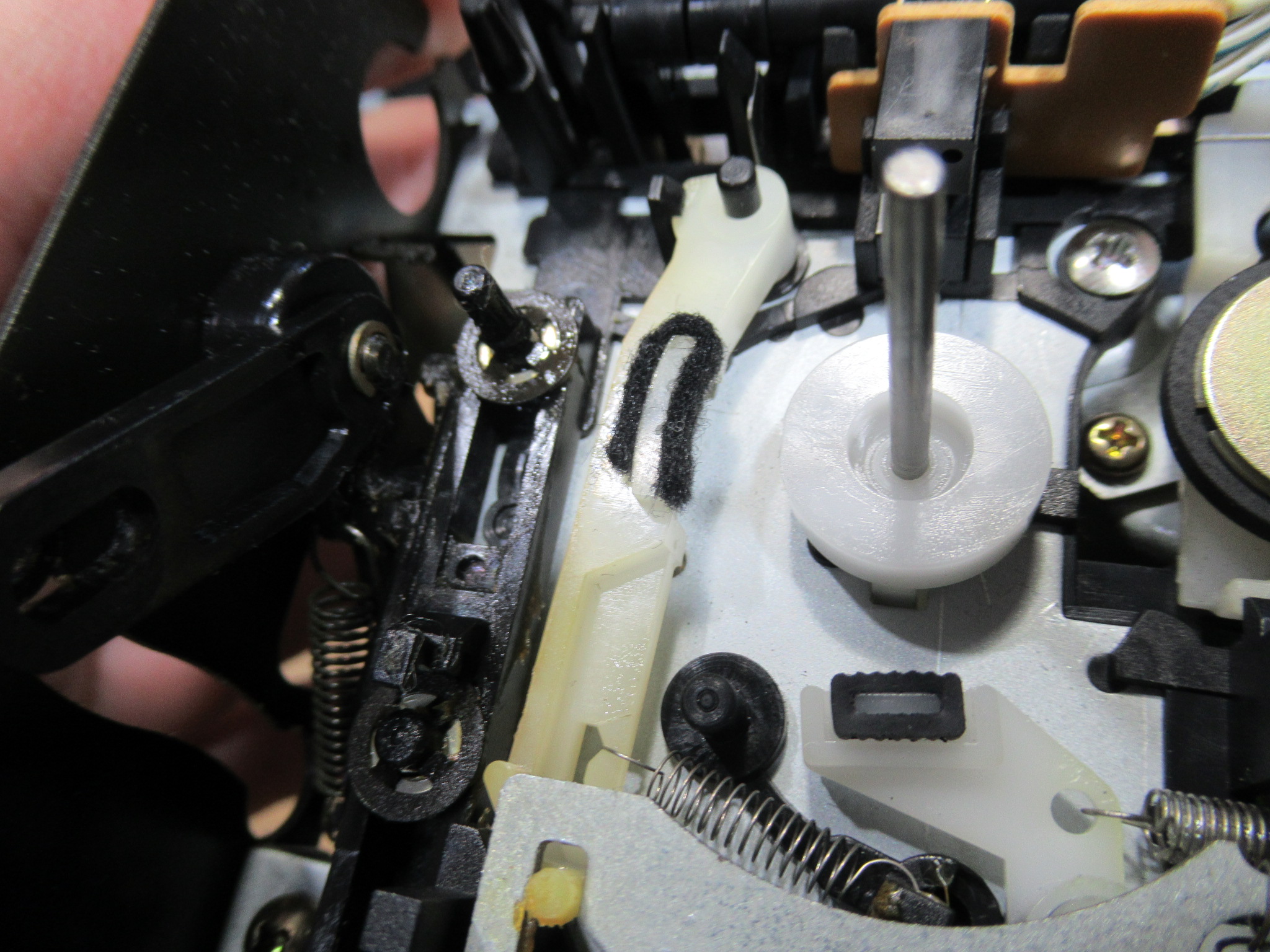

劣化しているバックテンション用のパッドを交換します。

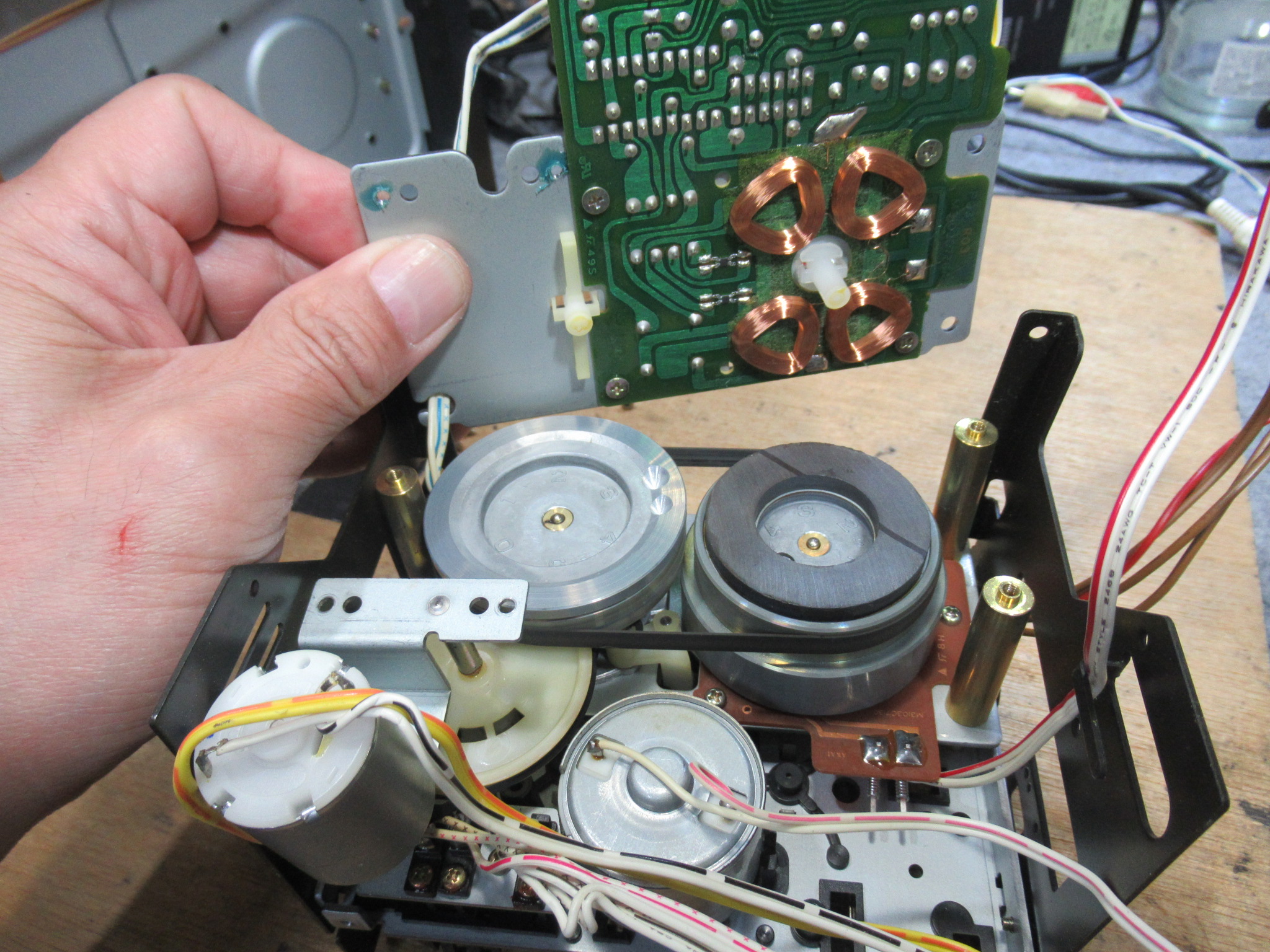

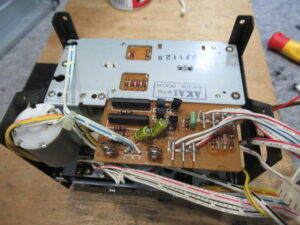

背面のモーター基板を取り外します。

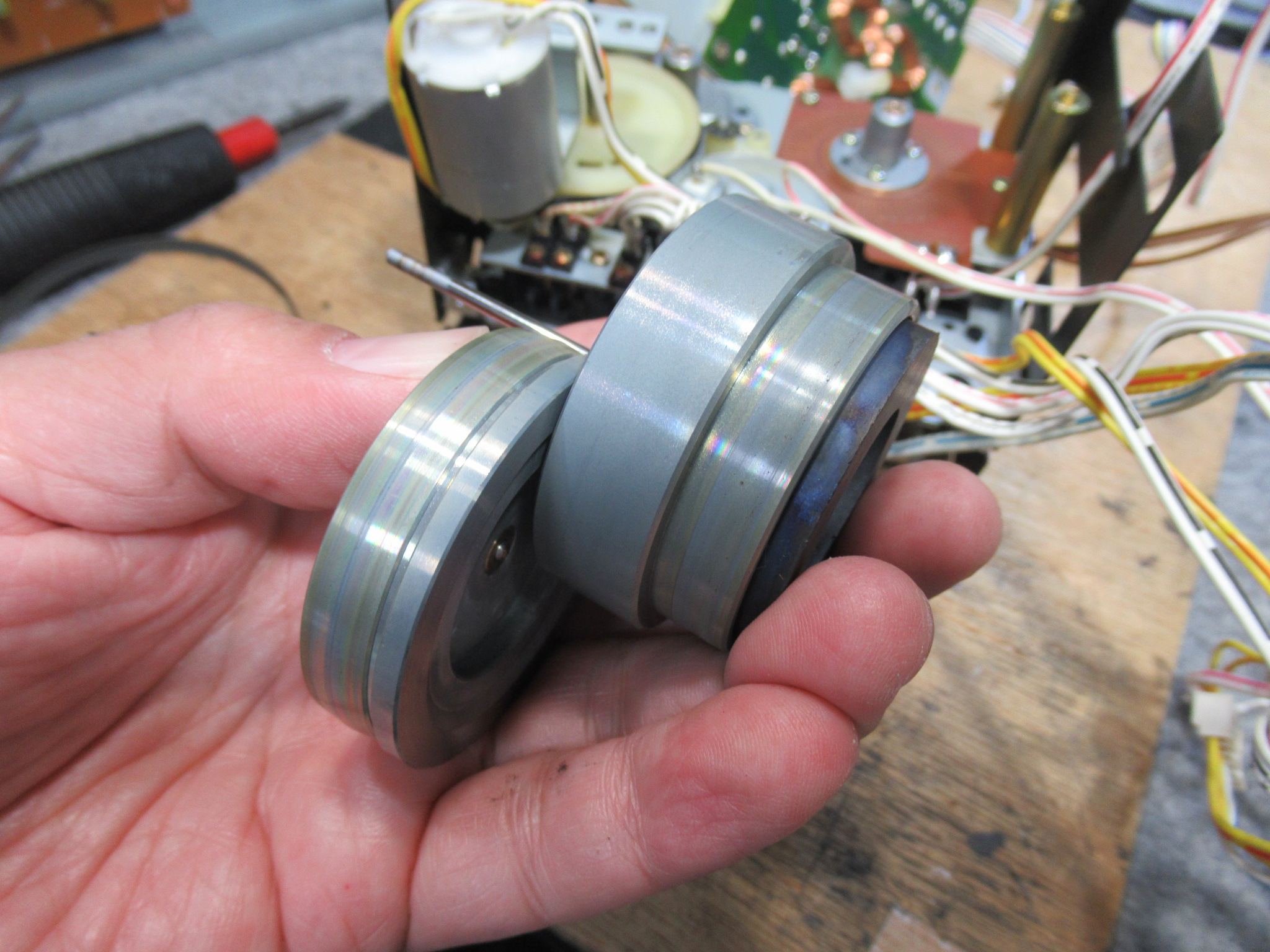

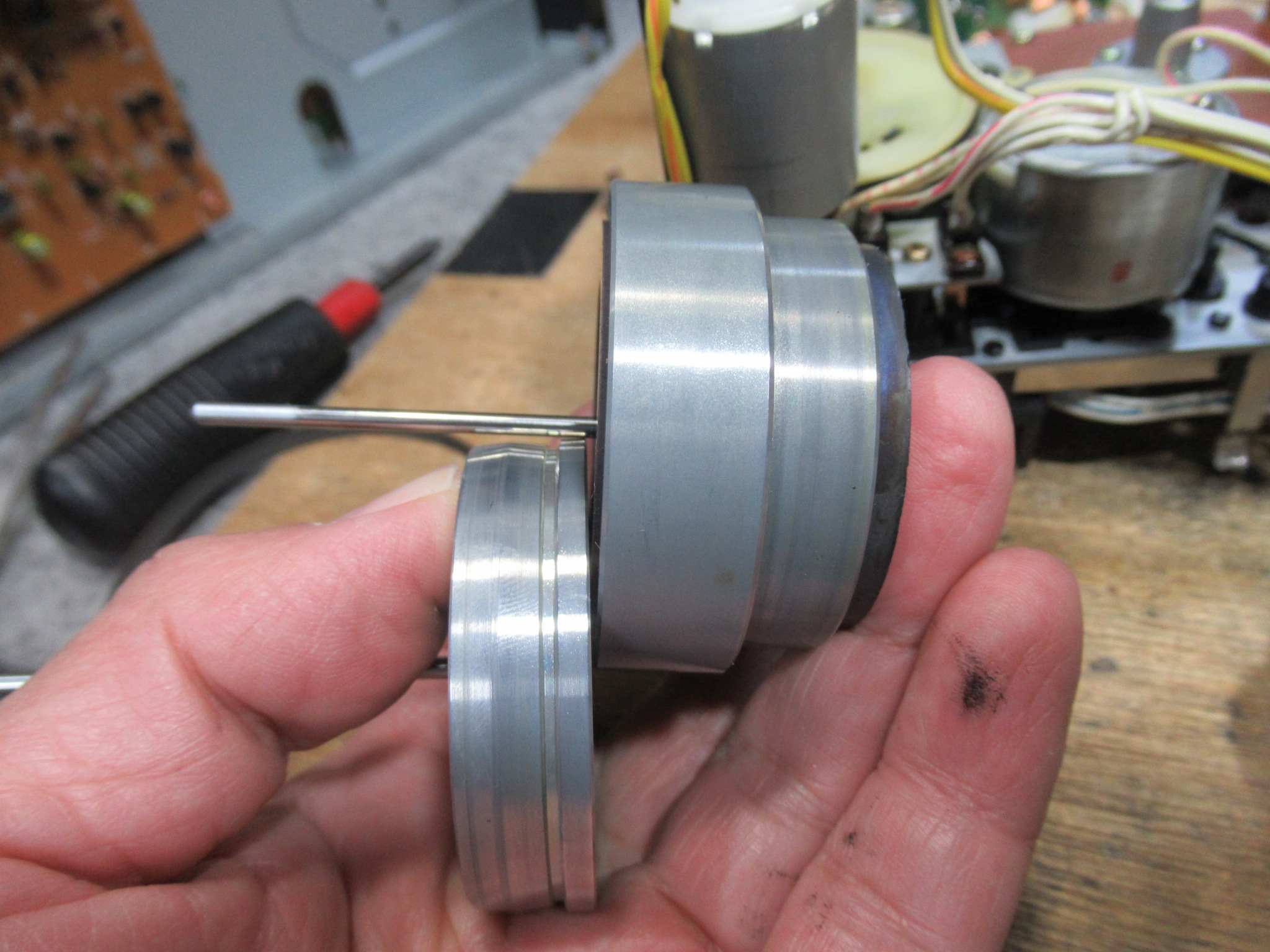

ゴムベルトの当たる面を清掃します。

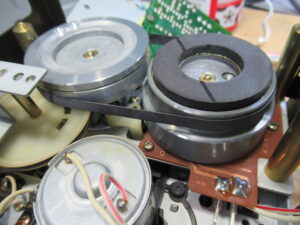

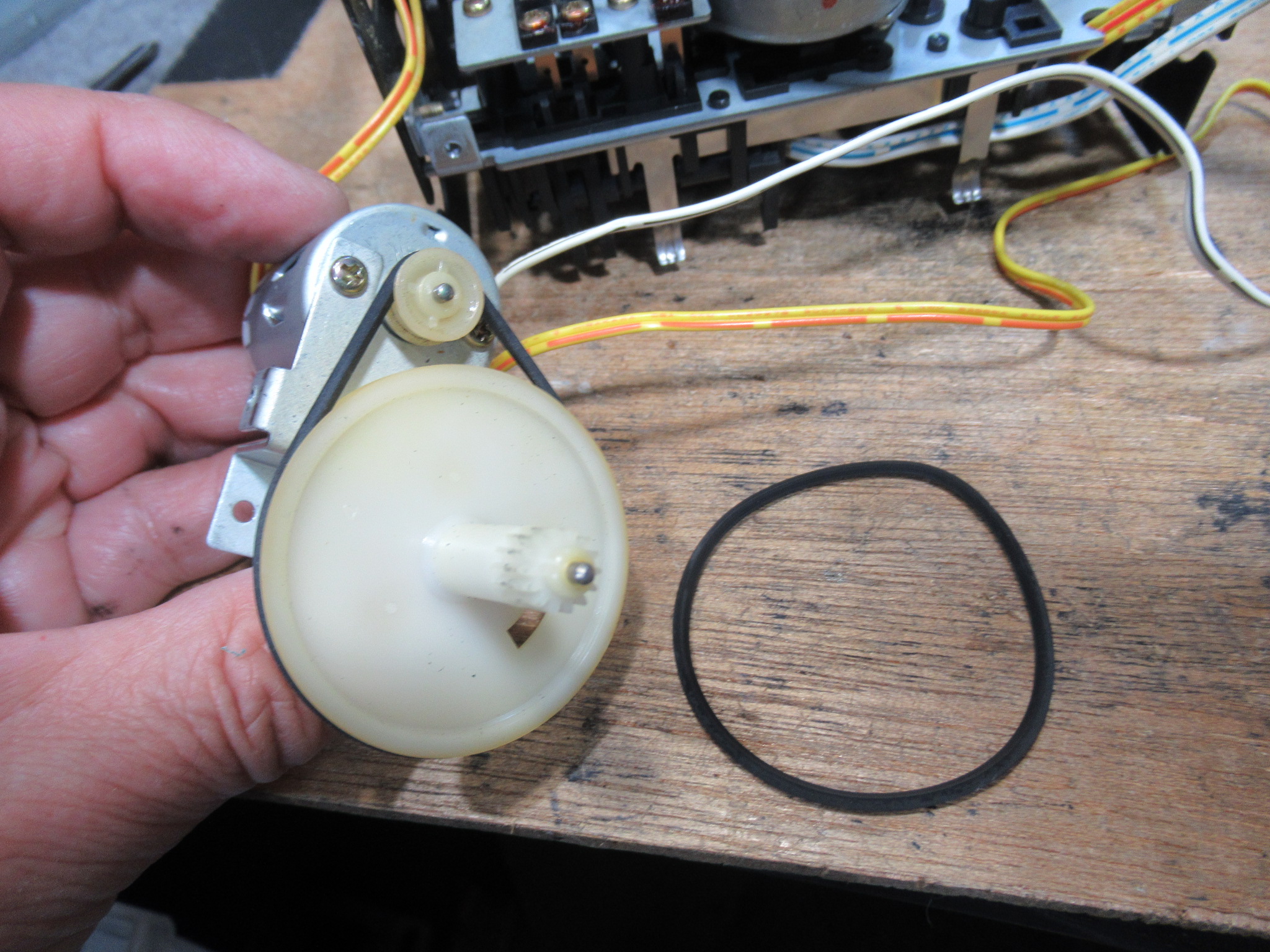

モードベルトを交換します。

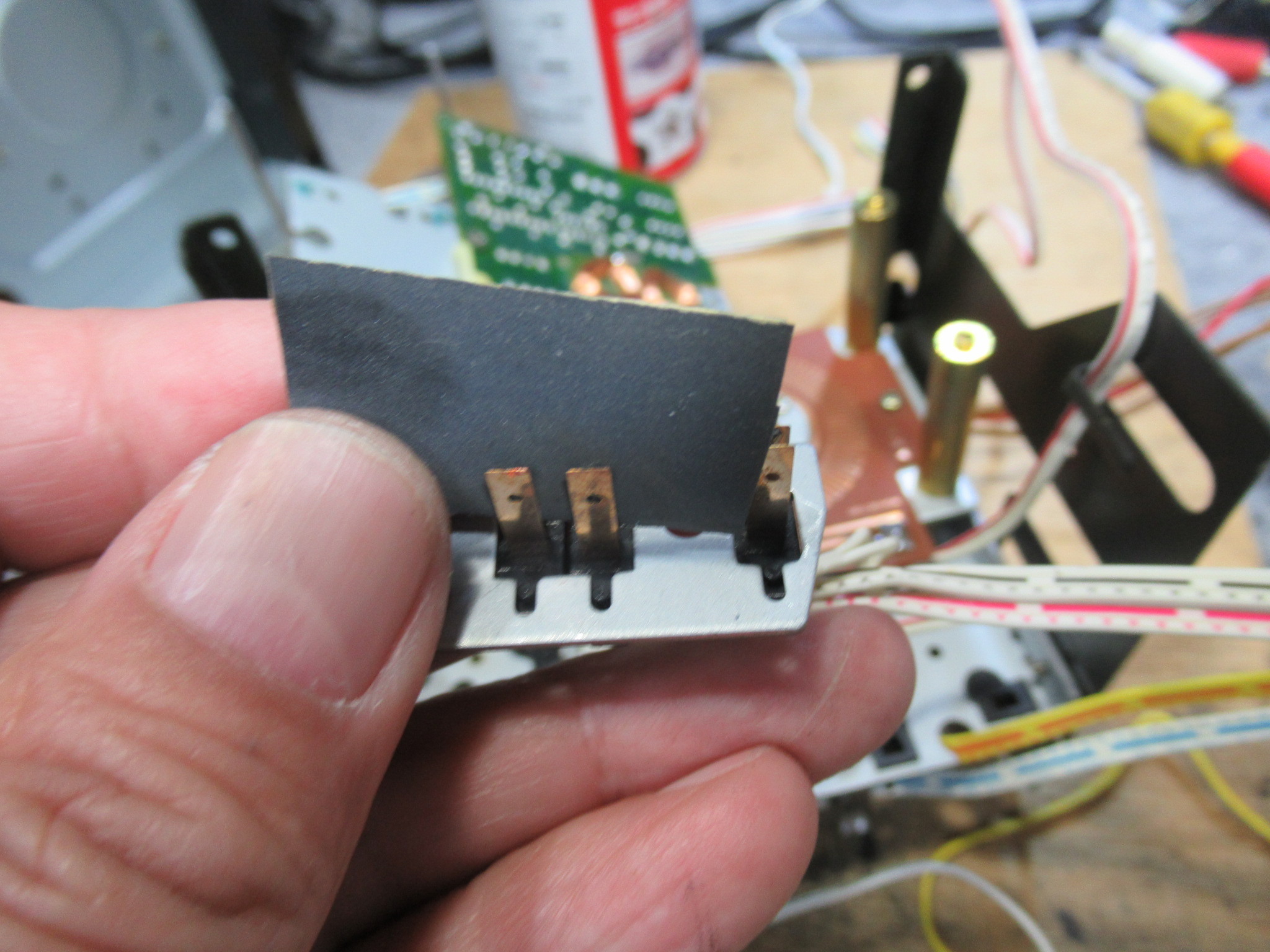

オートセレクタ用スイッチ接点を磨きます。
新しいベルトを掛けて組み立てます。

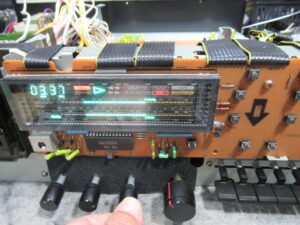

本体に組み込んで動作確認を行います。

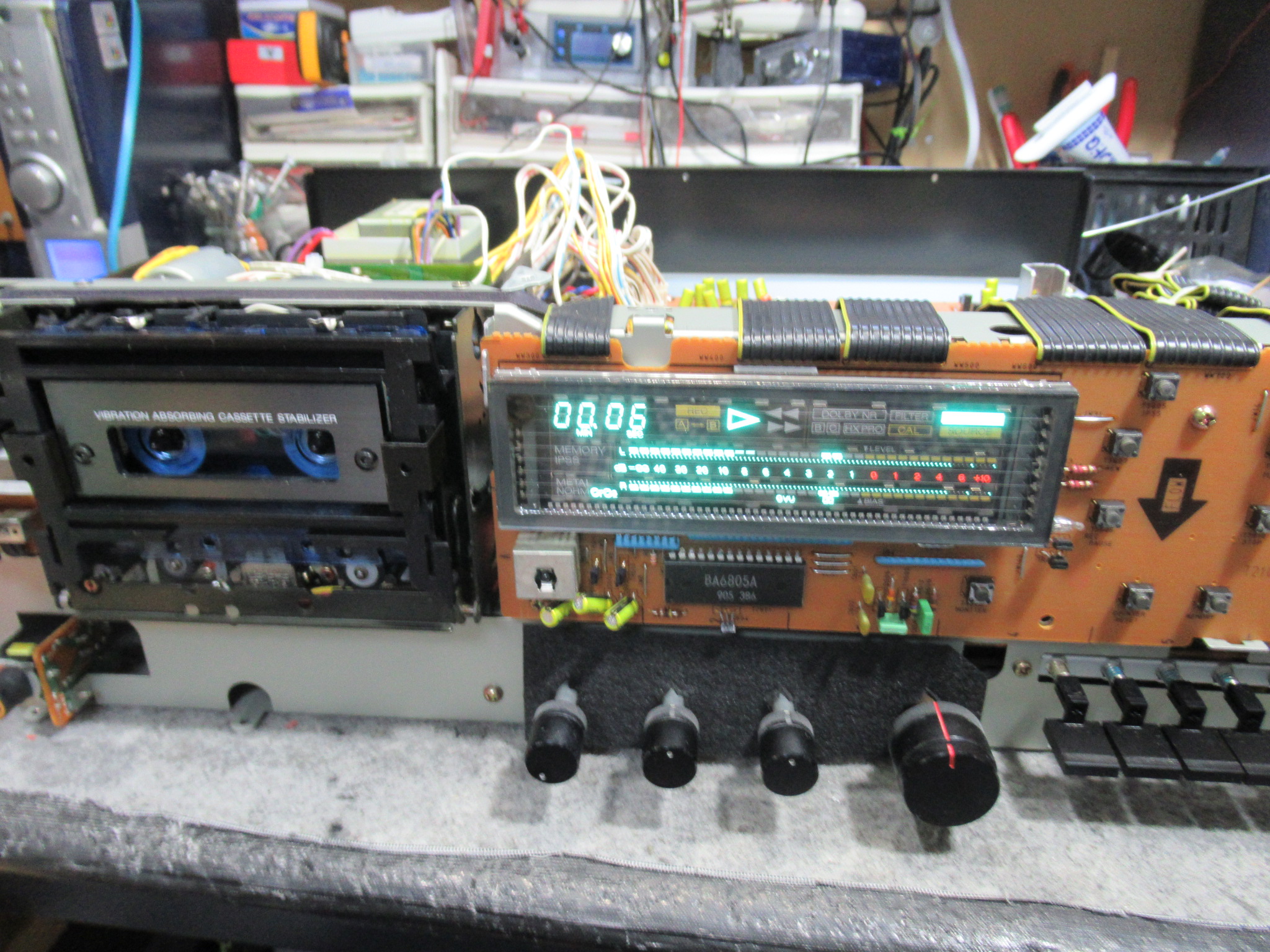

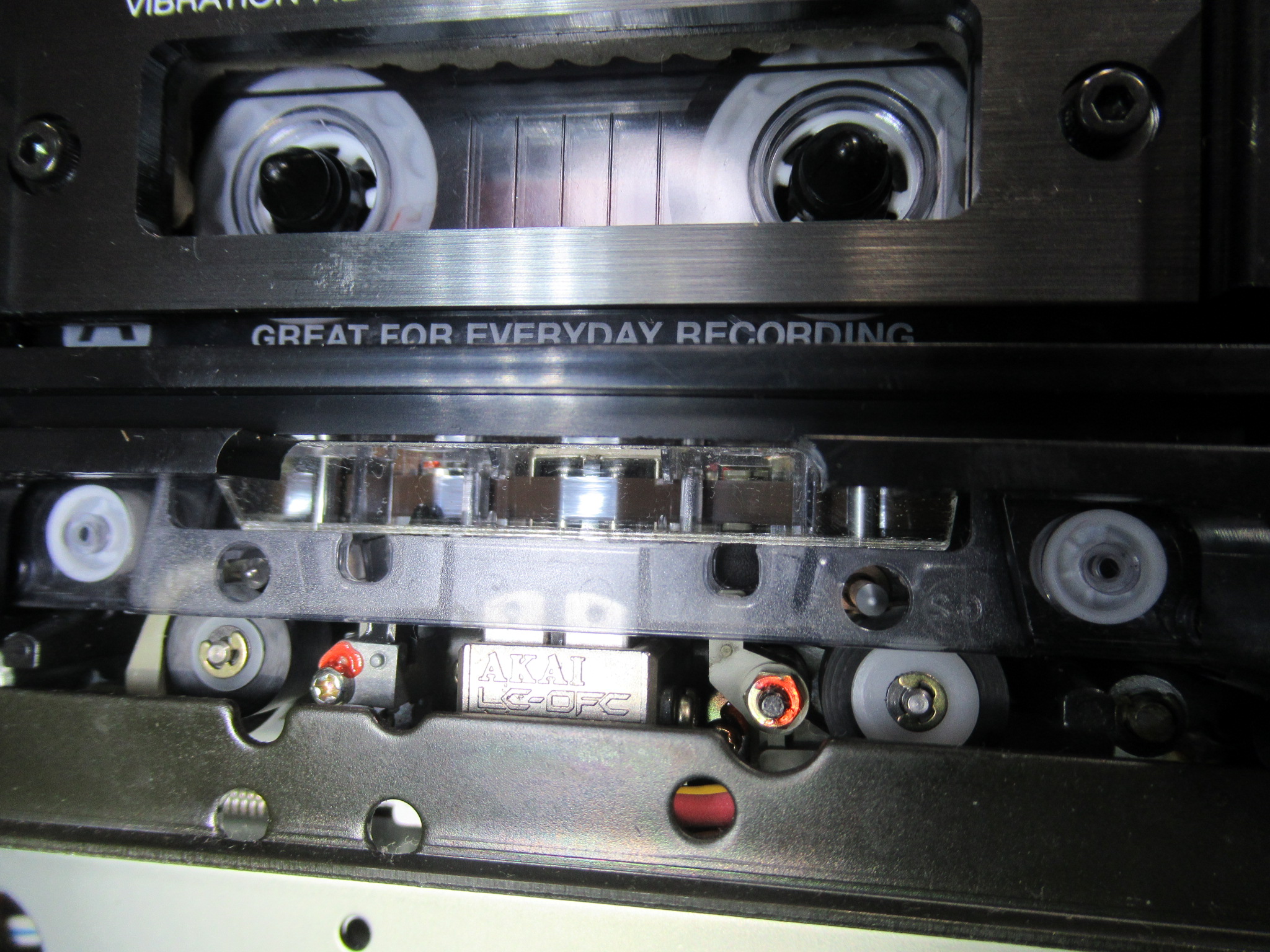

ミラーカセットを用いてテープの走行状態を目視点検します。

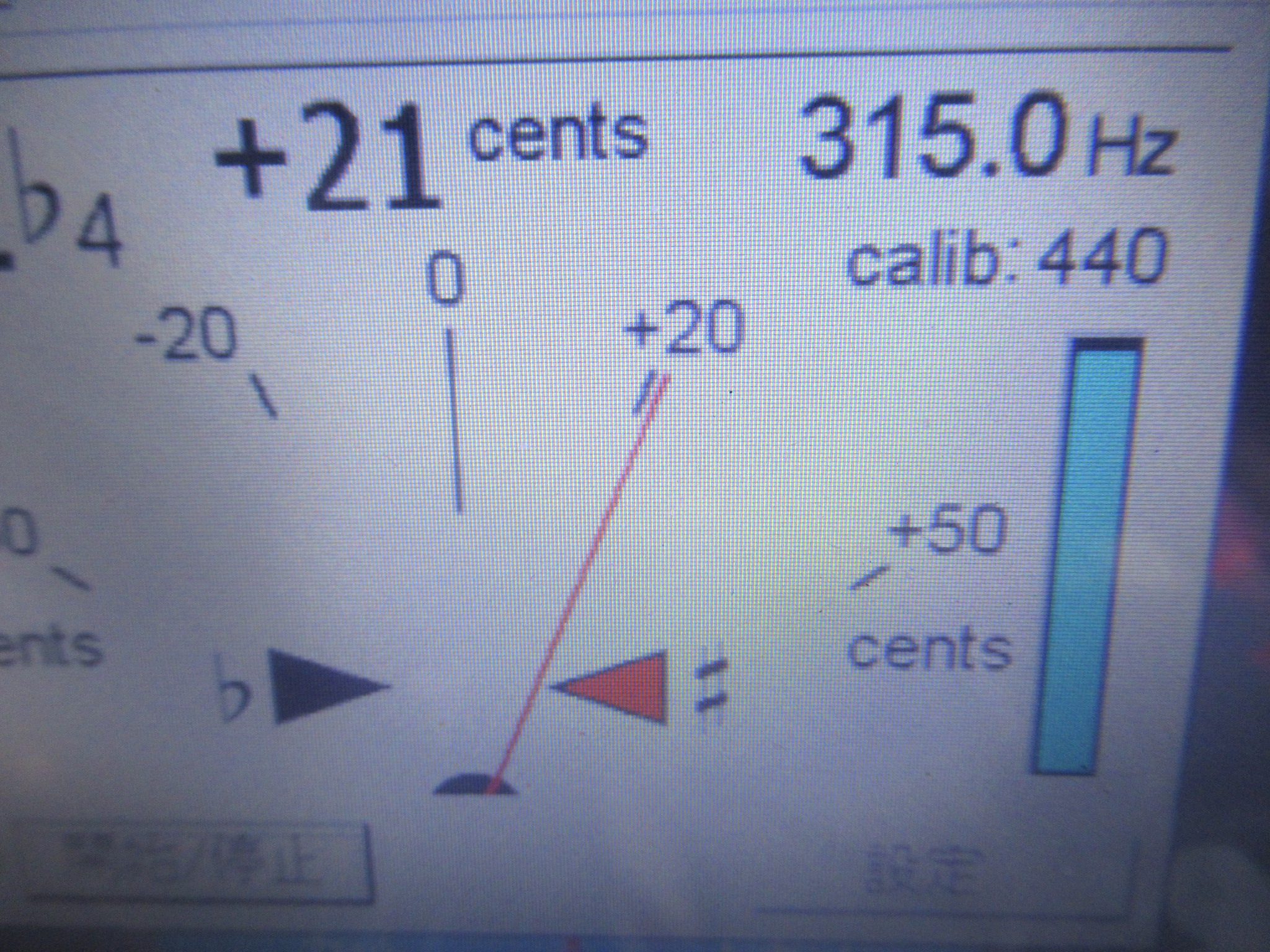

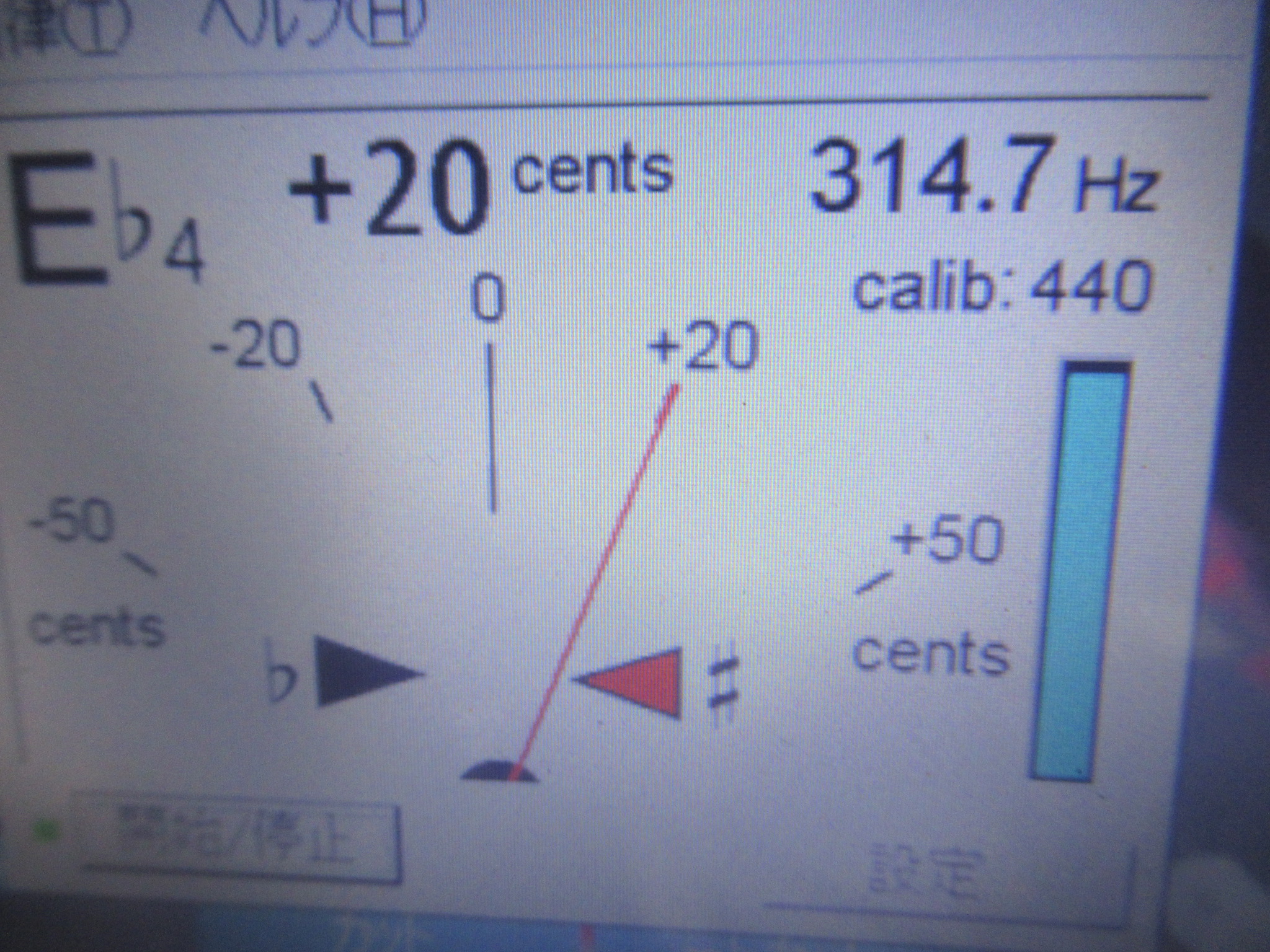

315Hzの信号が記録されたテープを再生し、速度を合わせます。

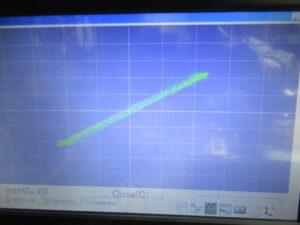

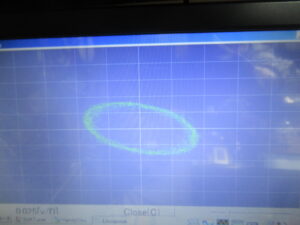

ヘッドアジマスの調整を行います。

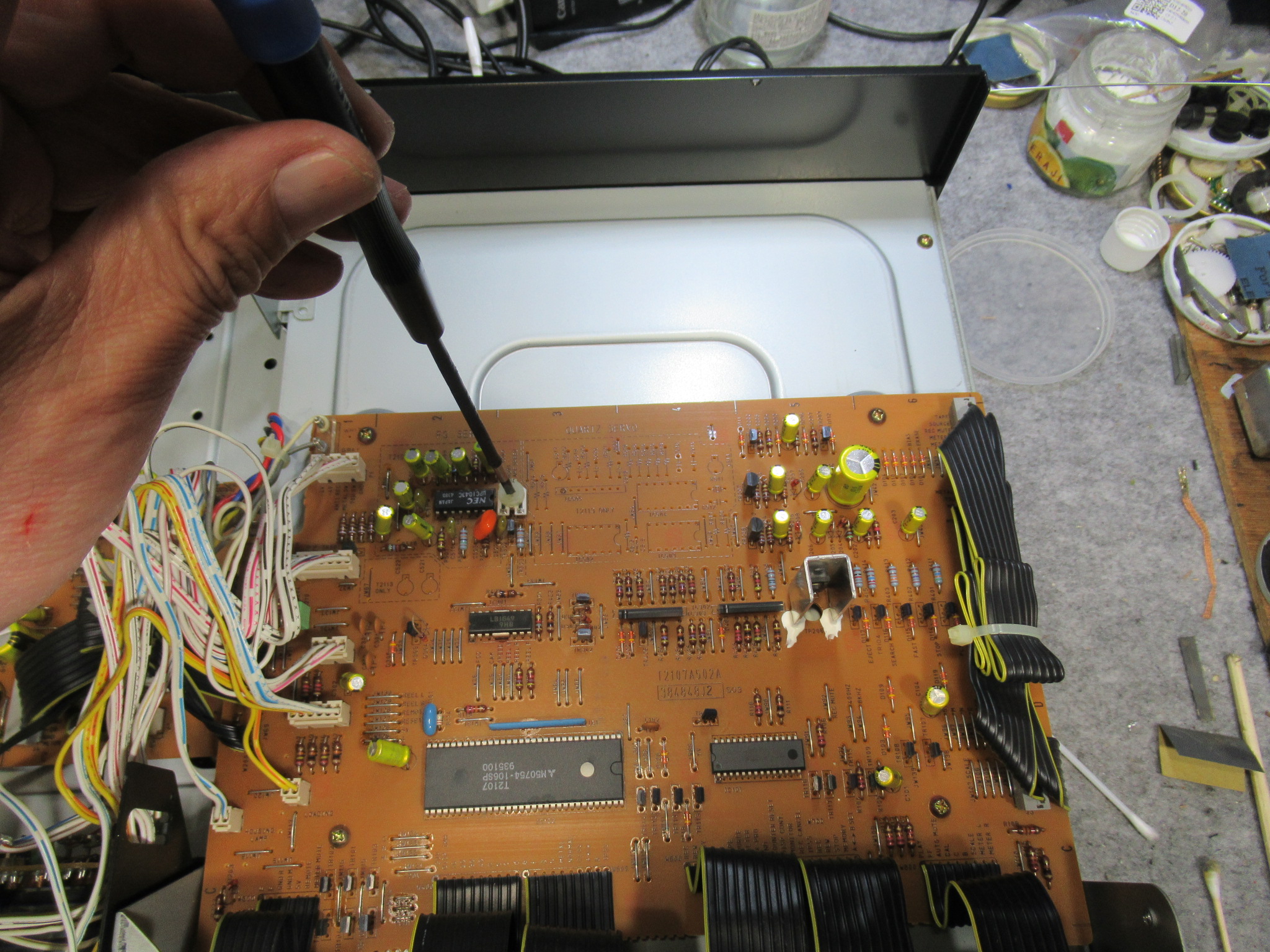

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
