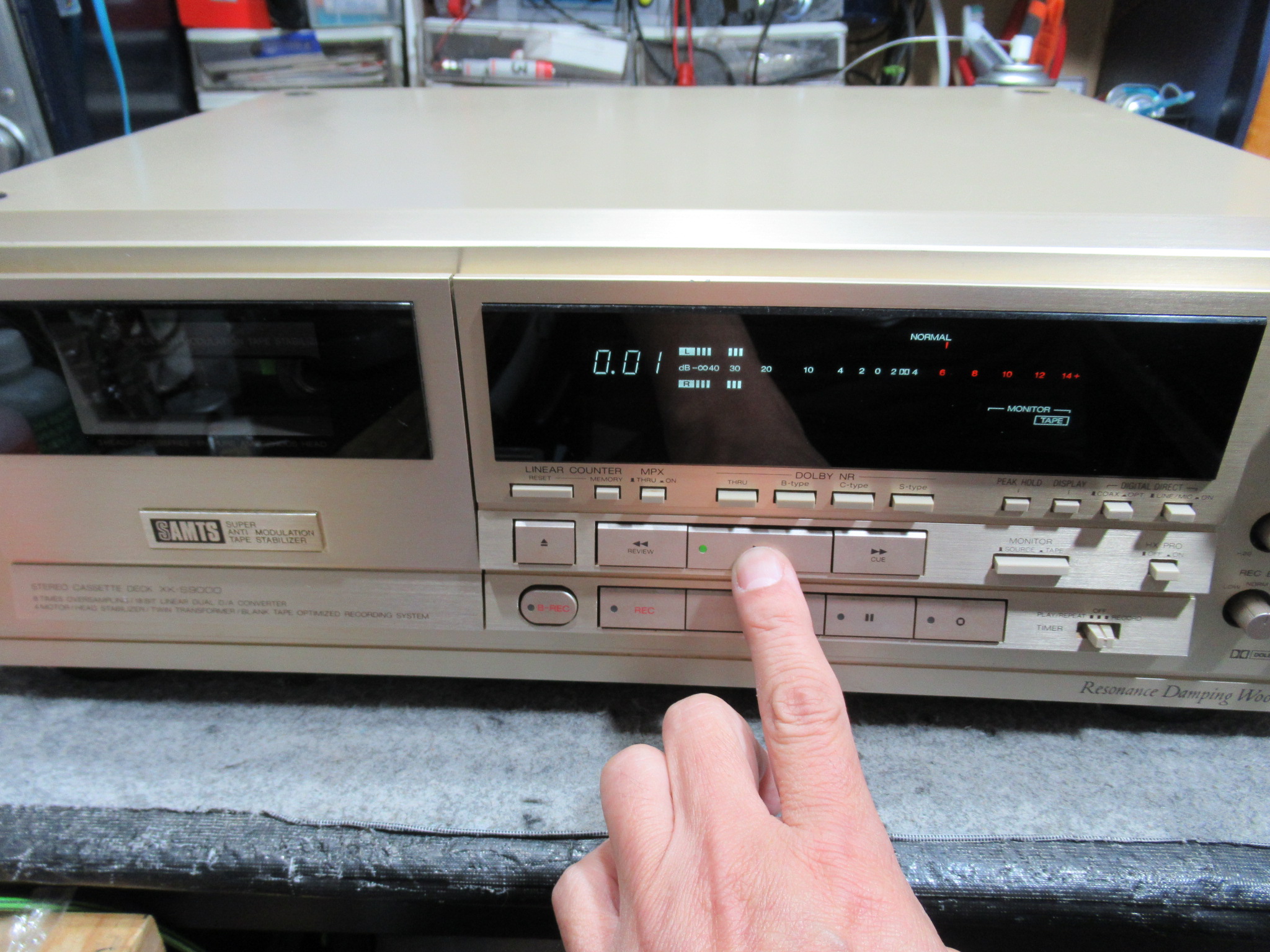

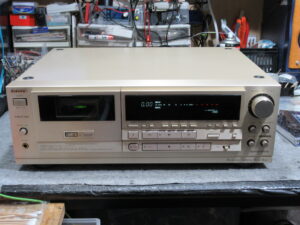

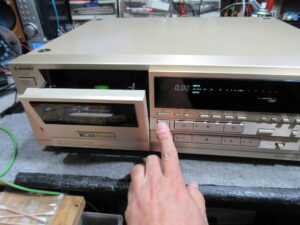

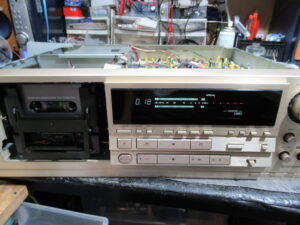

アイワのフラッグシップモデル、XK-S9000です。
以前からカセットを取り出せなくなることがあり、遂には再生できなくなったとうことです。
トレイ開閉は可能でしたが、テープ走行しません。

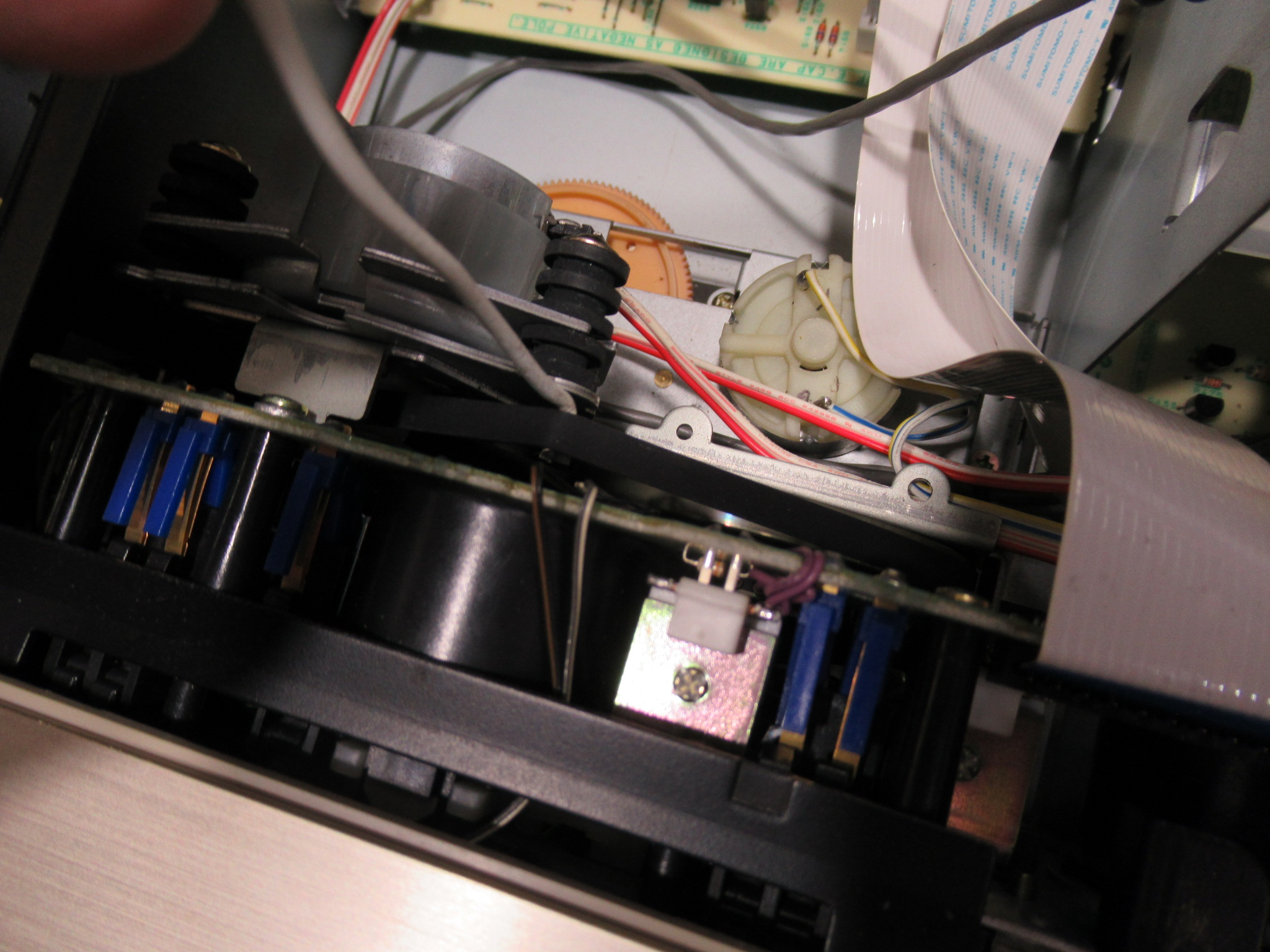

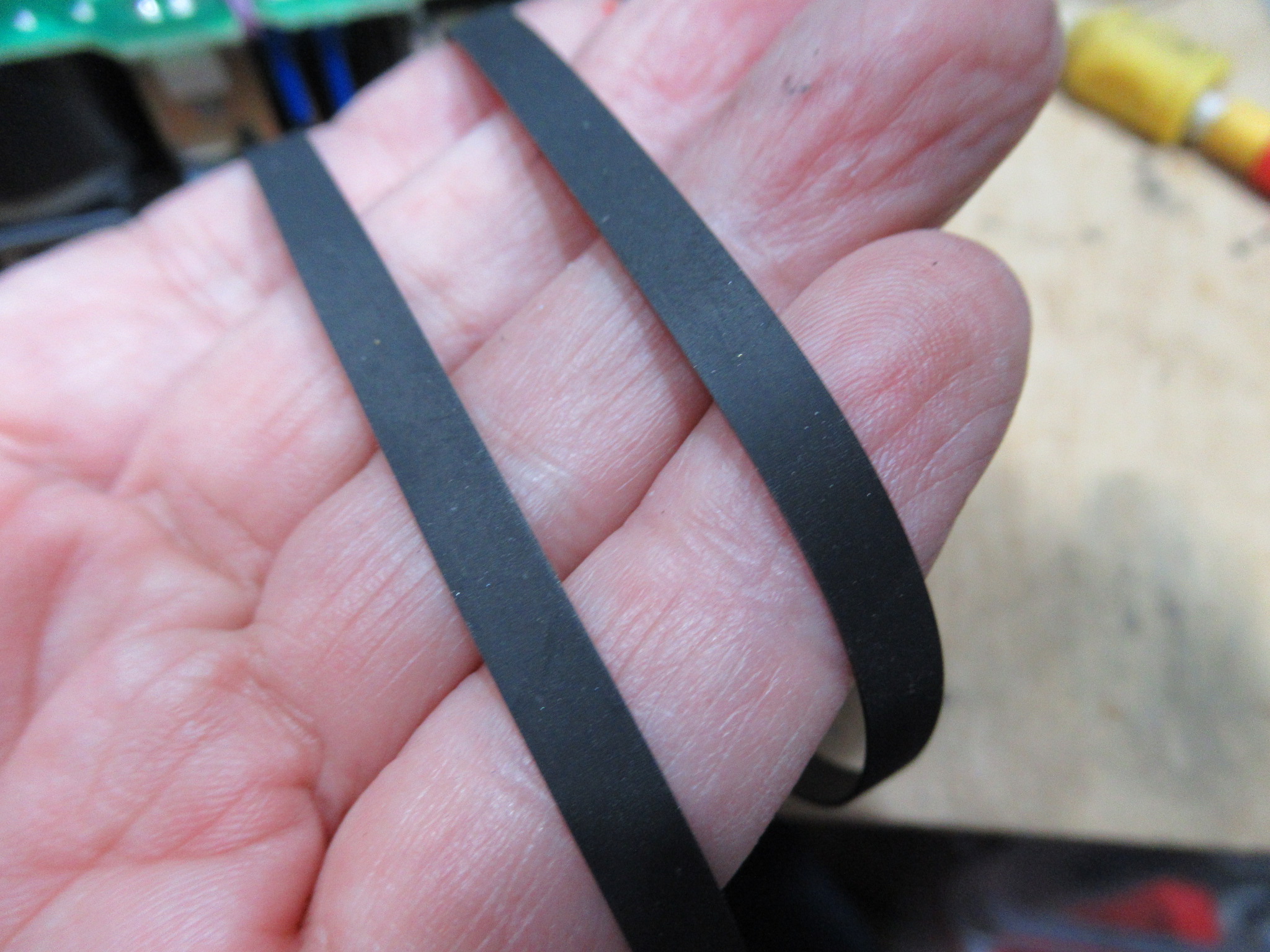

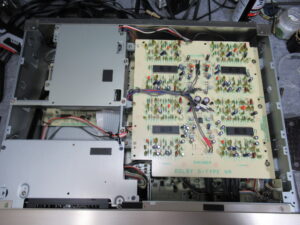

カバーを開けました。キャプスタンベルトが伸びています。

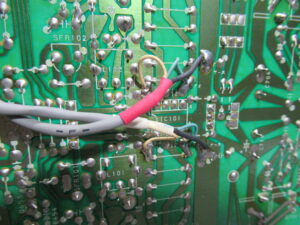

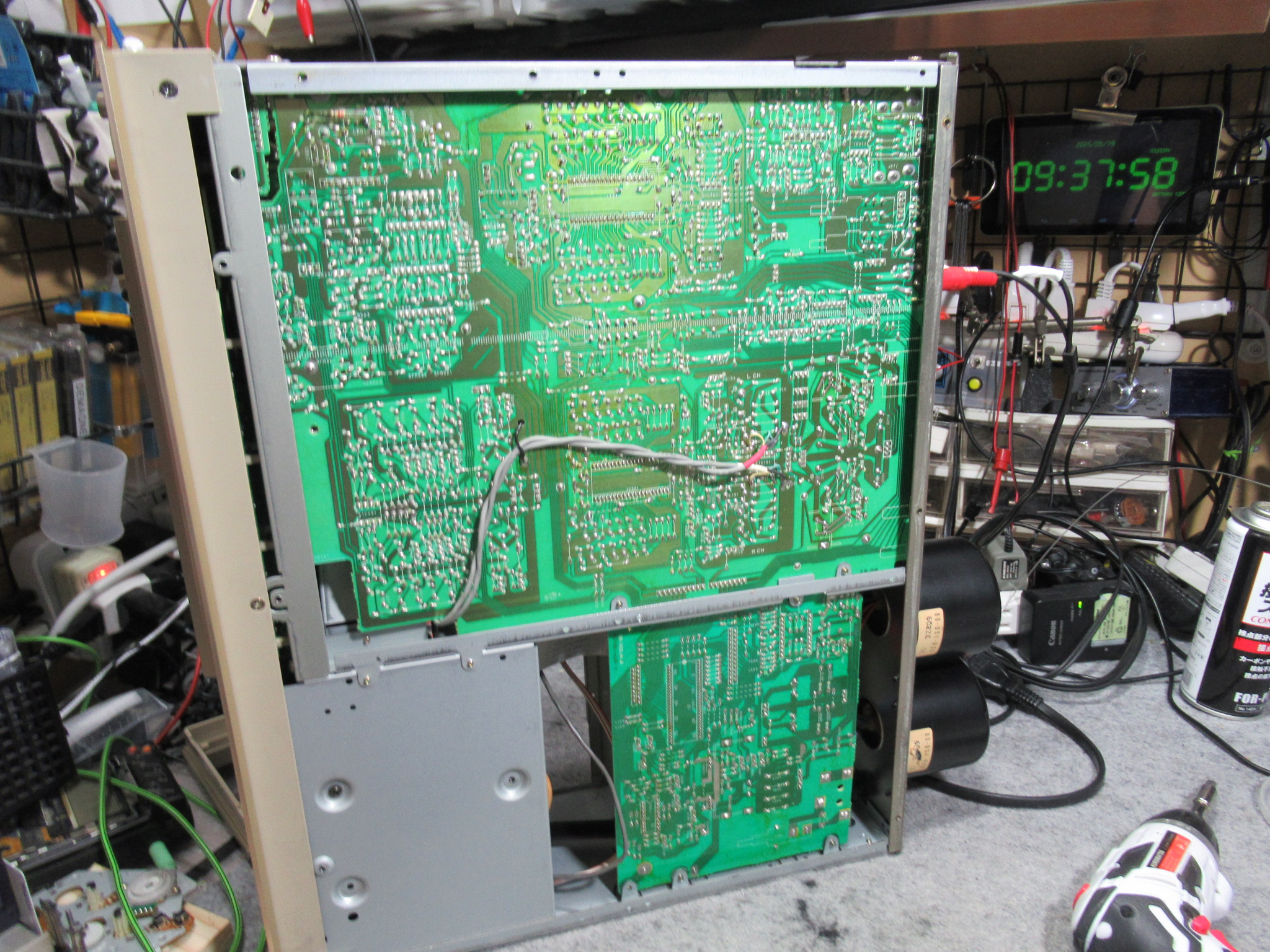

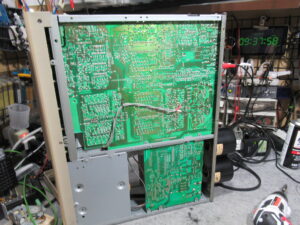

メカを取り出すためには、底板を取り外し、このヘッドのケーブルを切り離す必要があります。

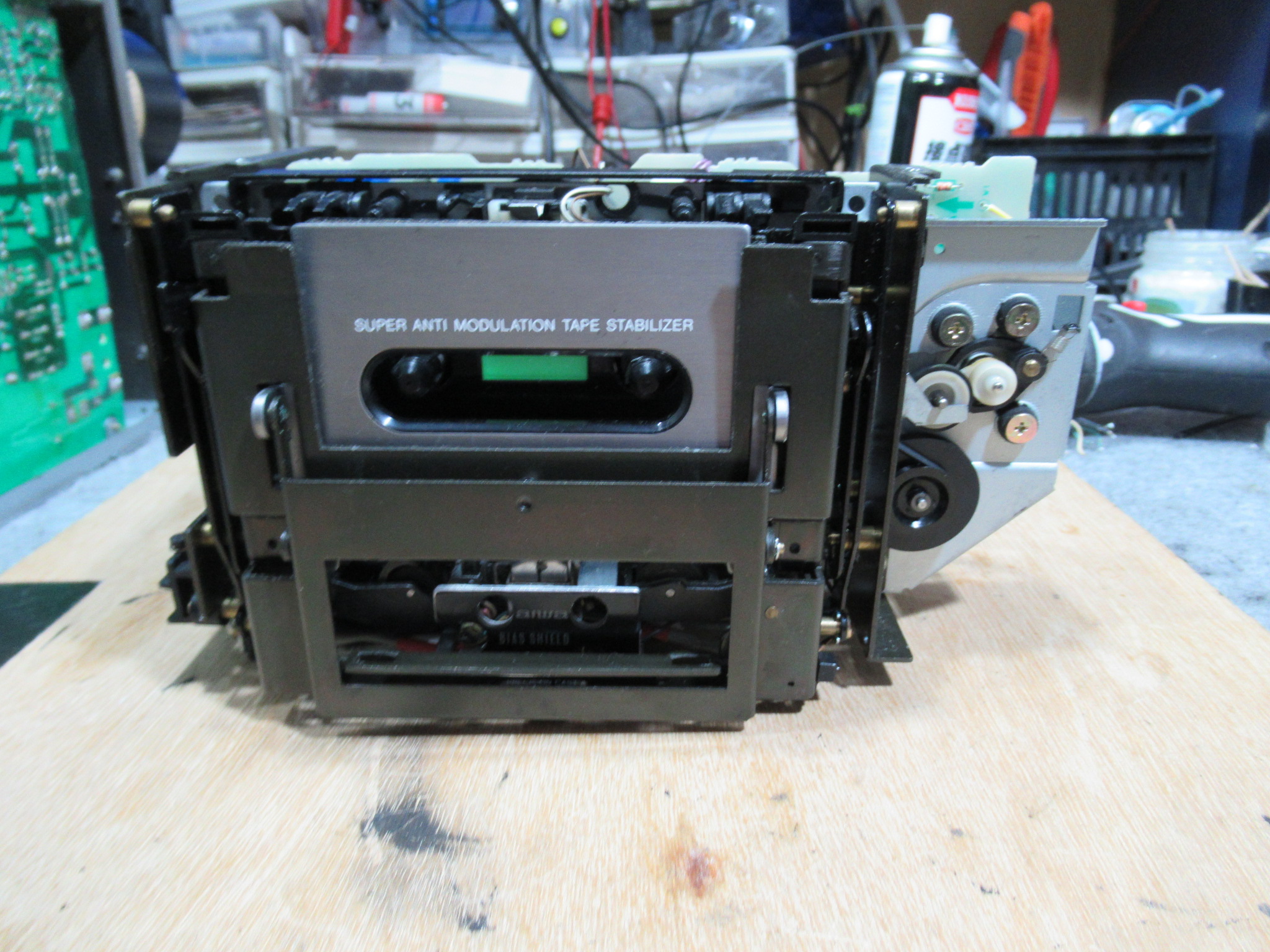

メカと取り出しました。

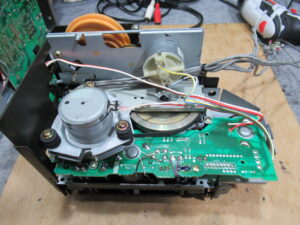

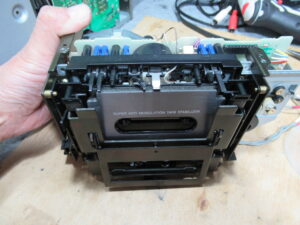

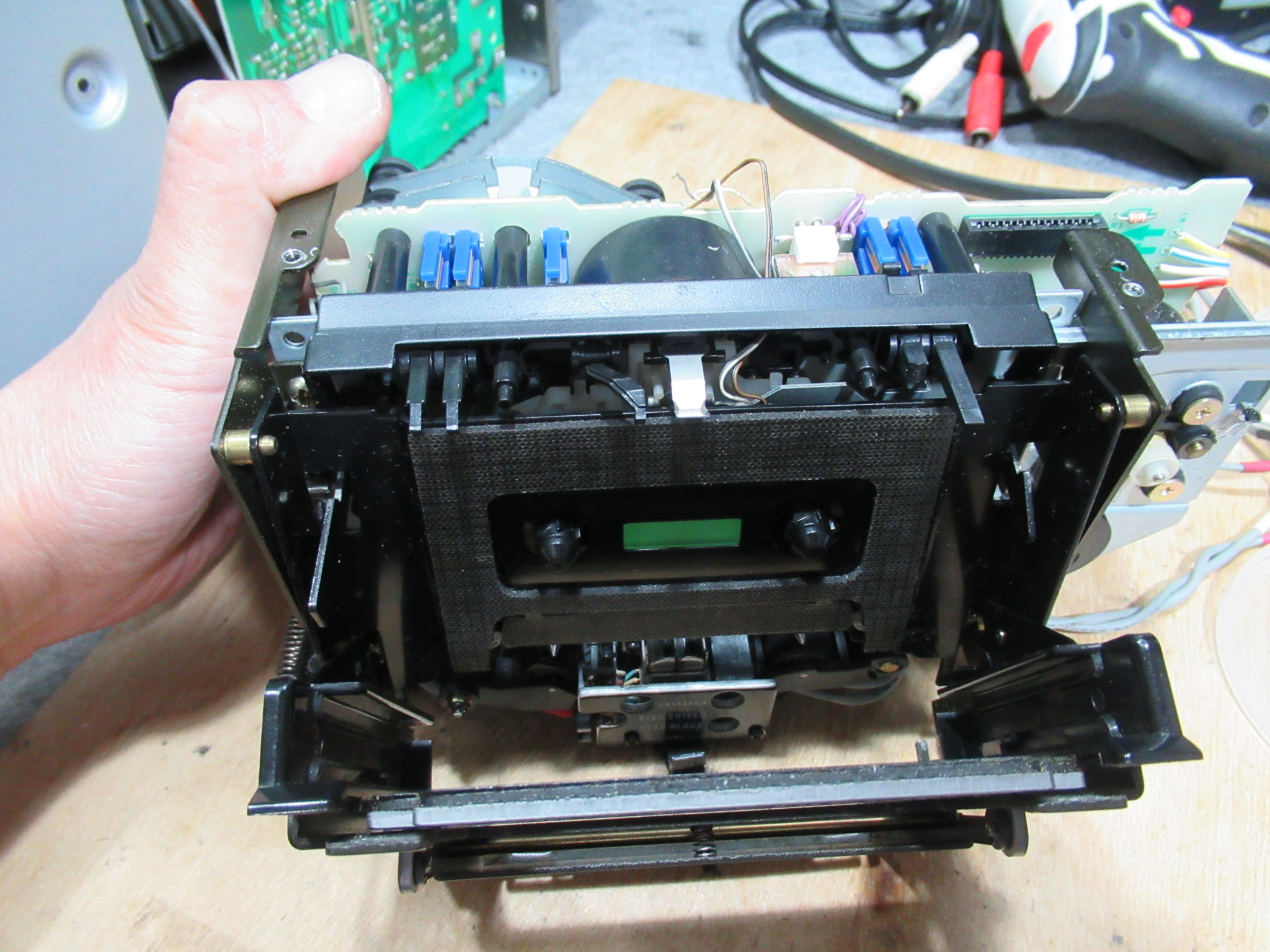

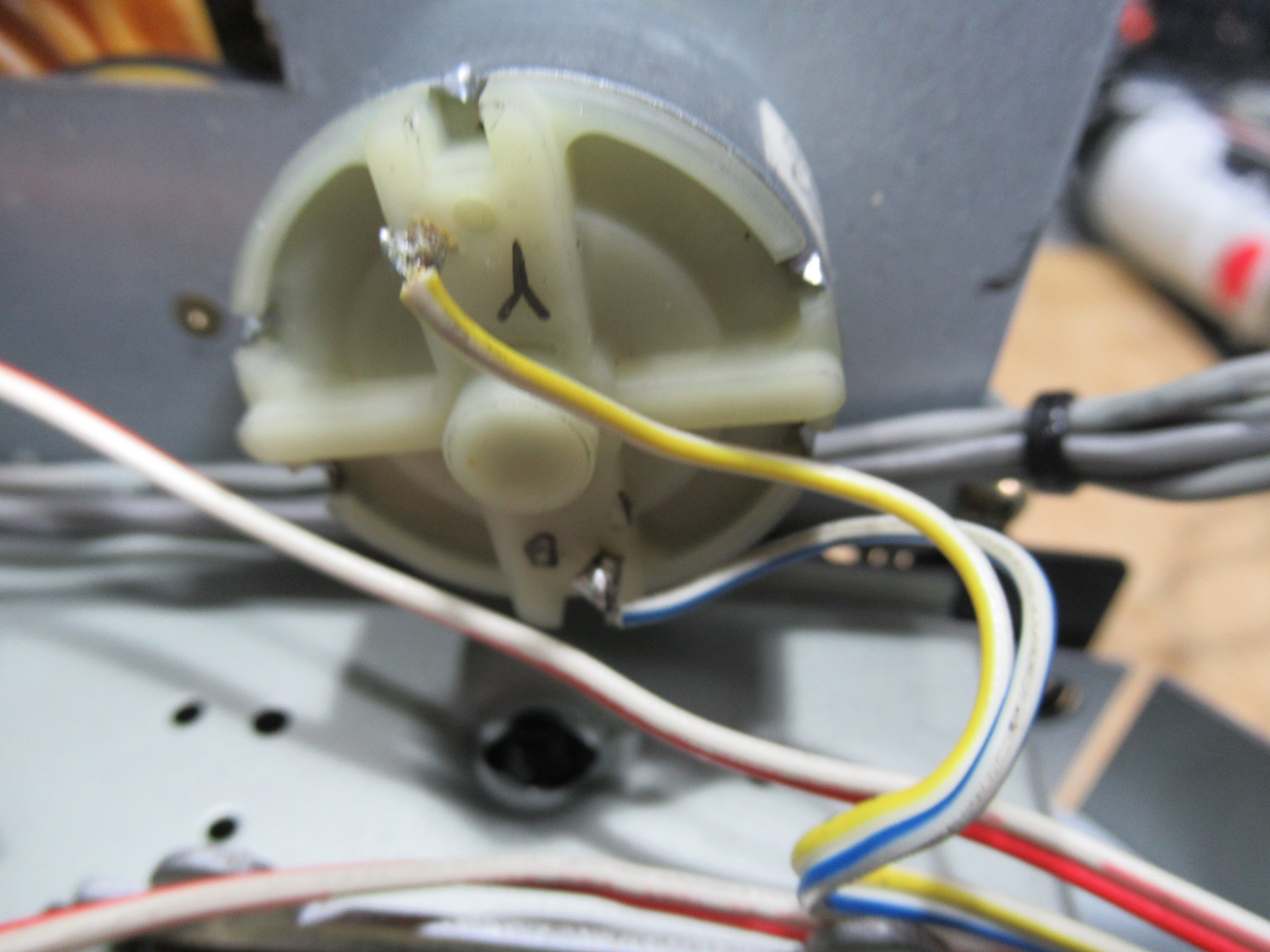

前方に倒します。モーターの端子部に文字が書かれていましたので、過去に修理歴があることがわかります。

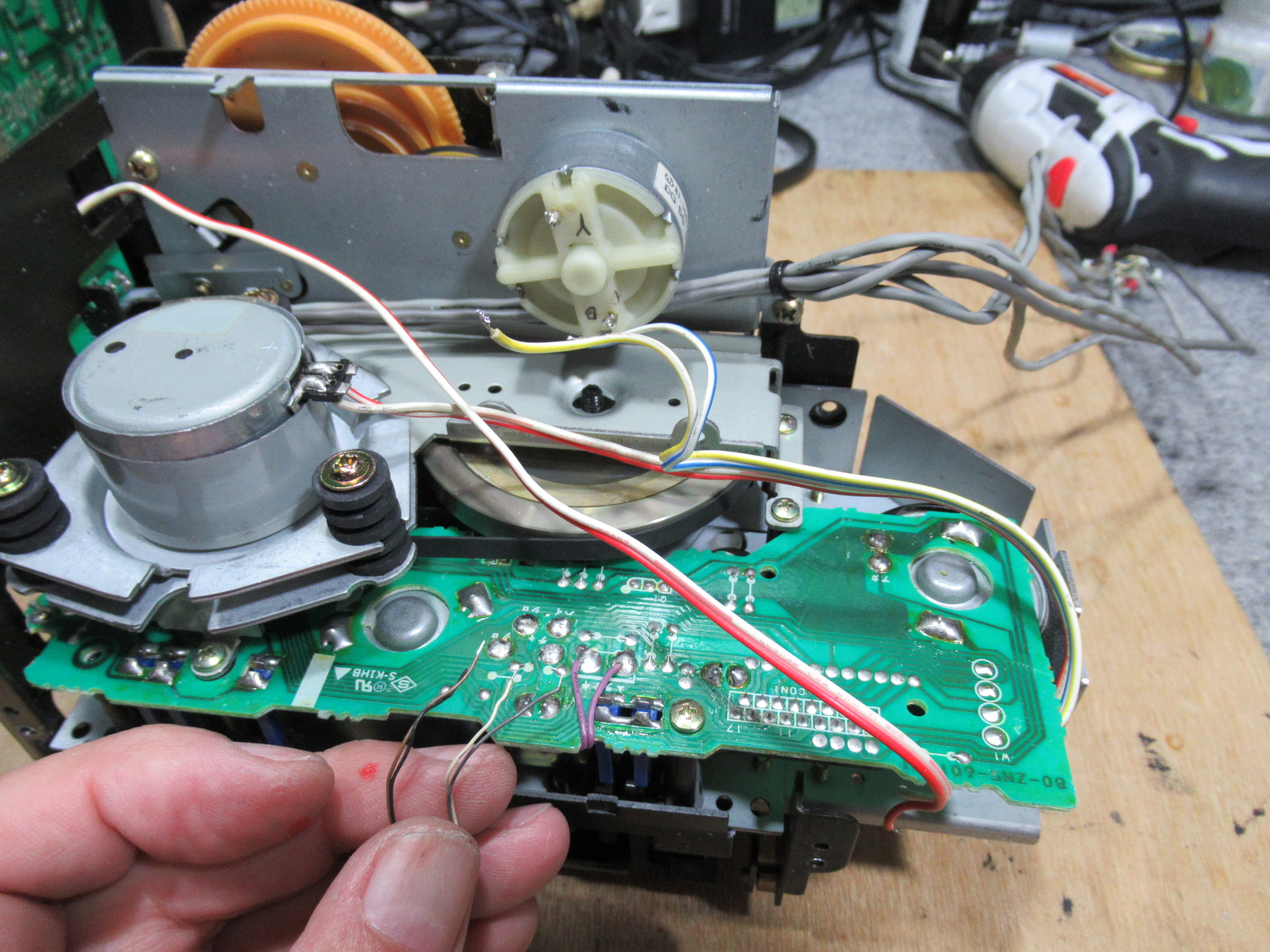

ケーブル類を切り離すと作業が楽になります。

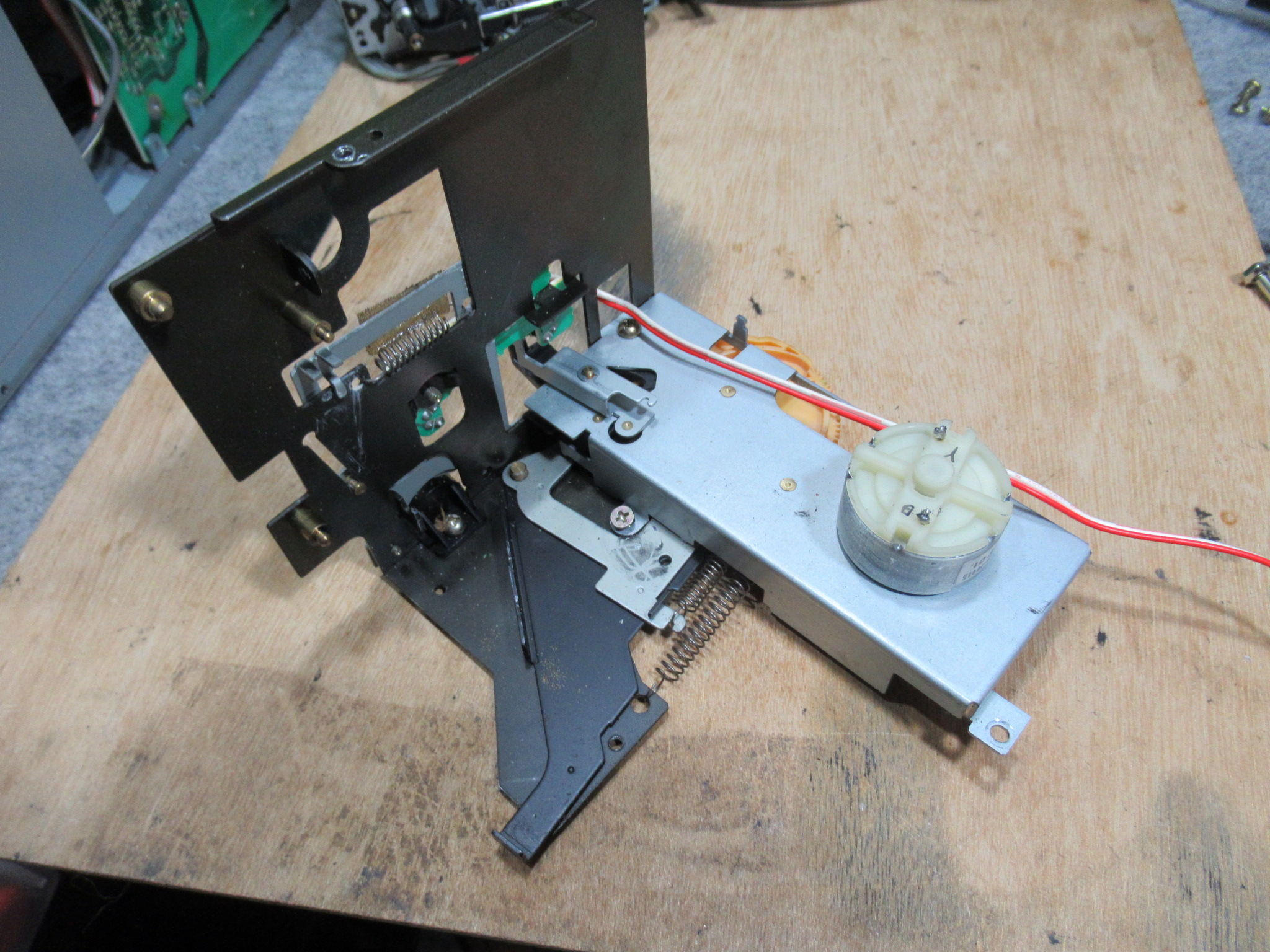

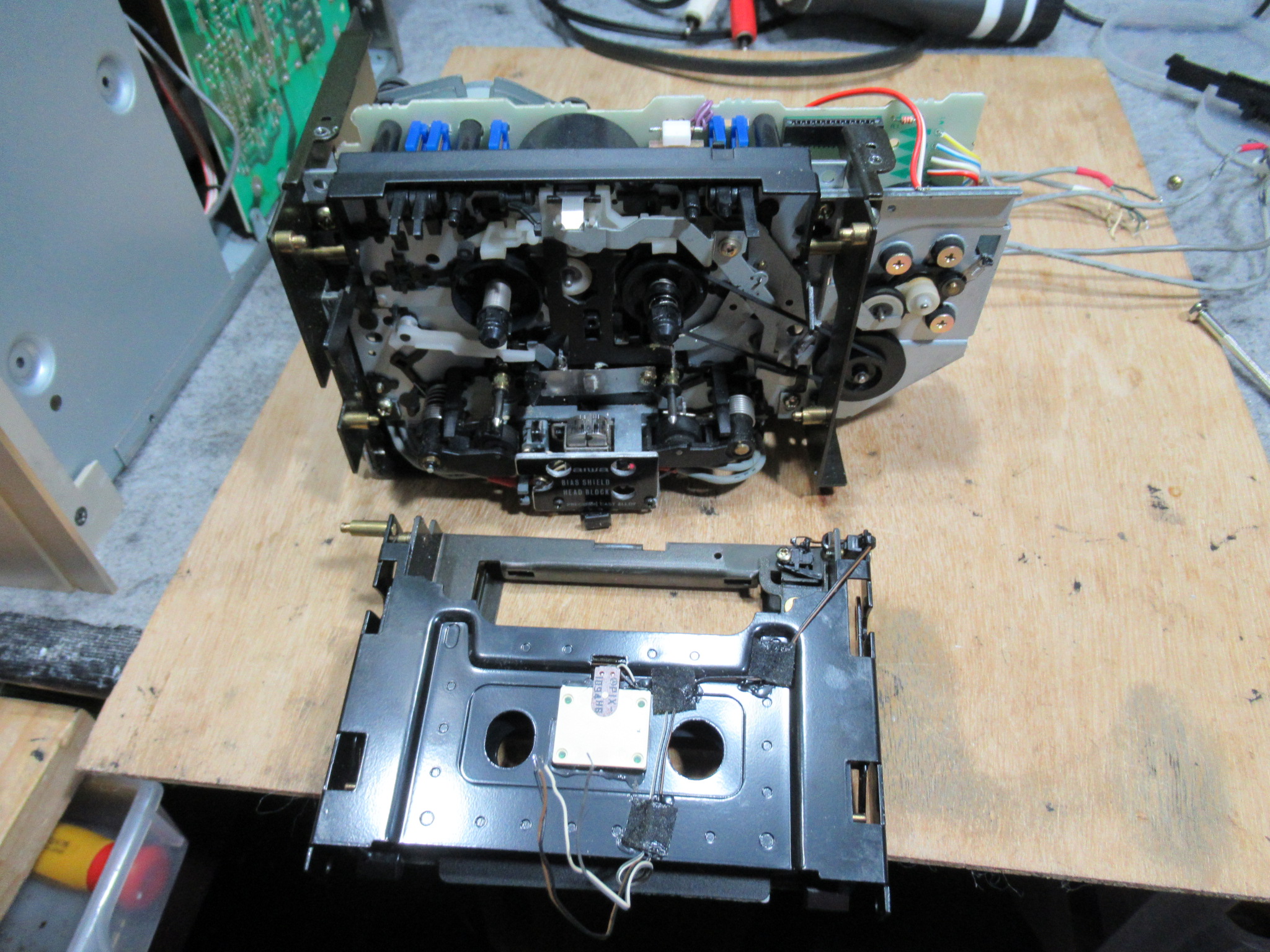

向かって左側の開閉ユニットを分解し、カセットホルダーを取り外します。

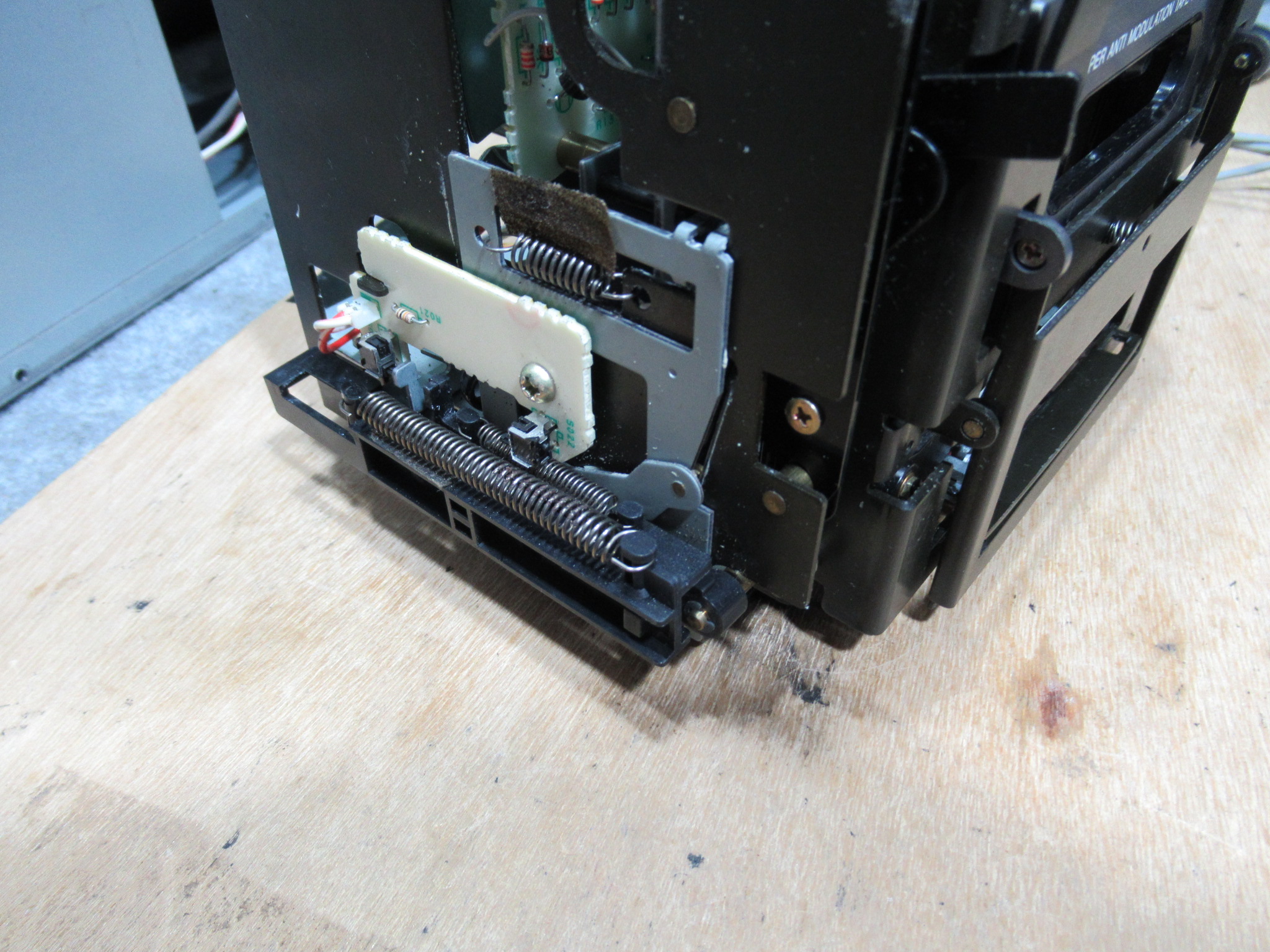

AMTSユニットを切り離します。

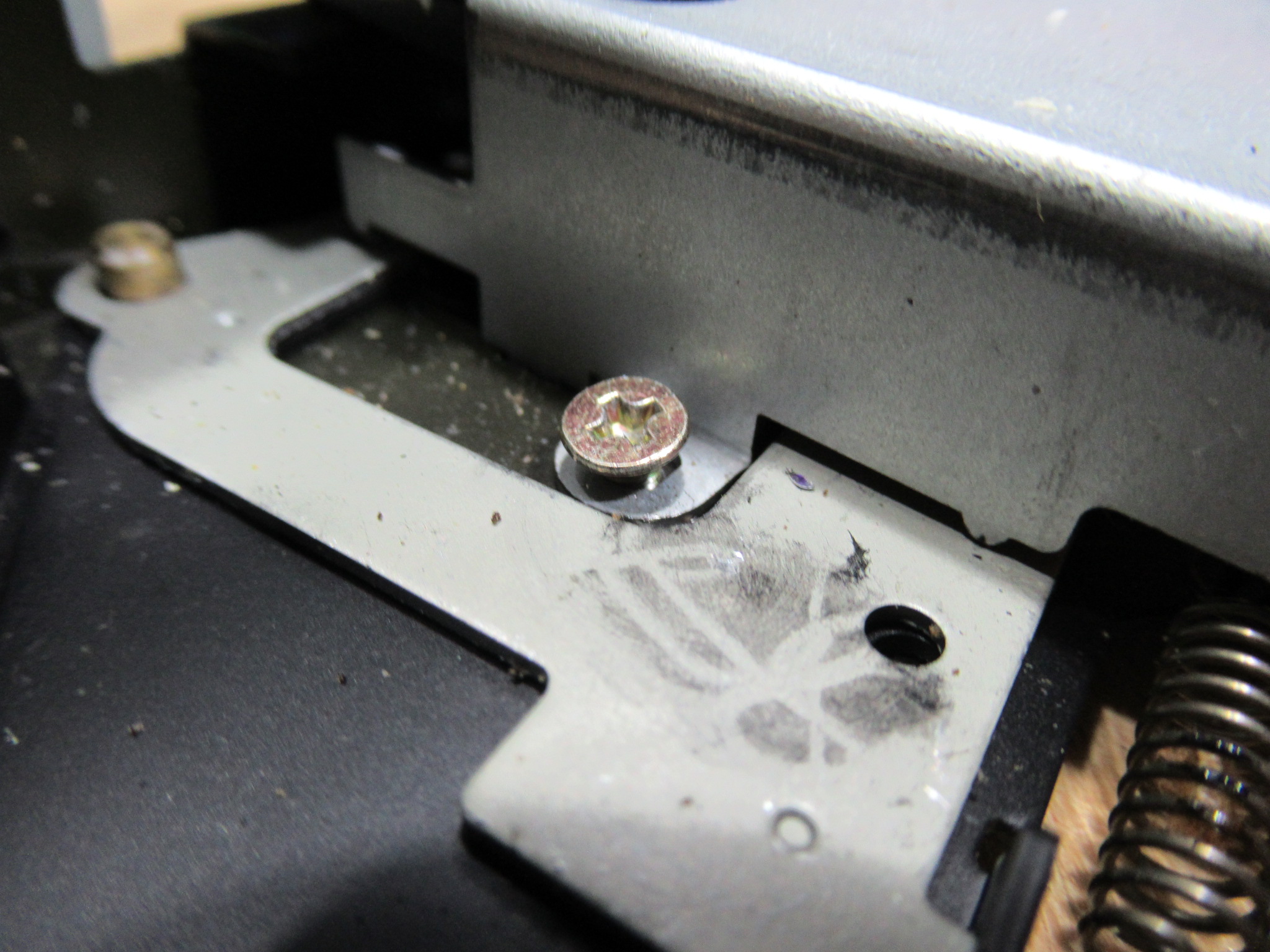

ネジが一か所、雑に取り付けられていました。本来、ここにはネジは必要ありませんので、以前の修理者が勘違いされたのでしょう。

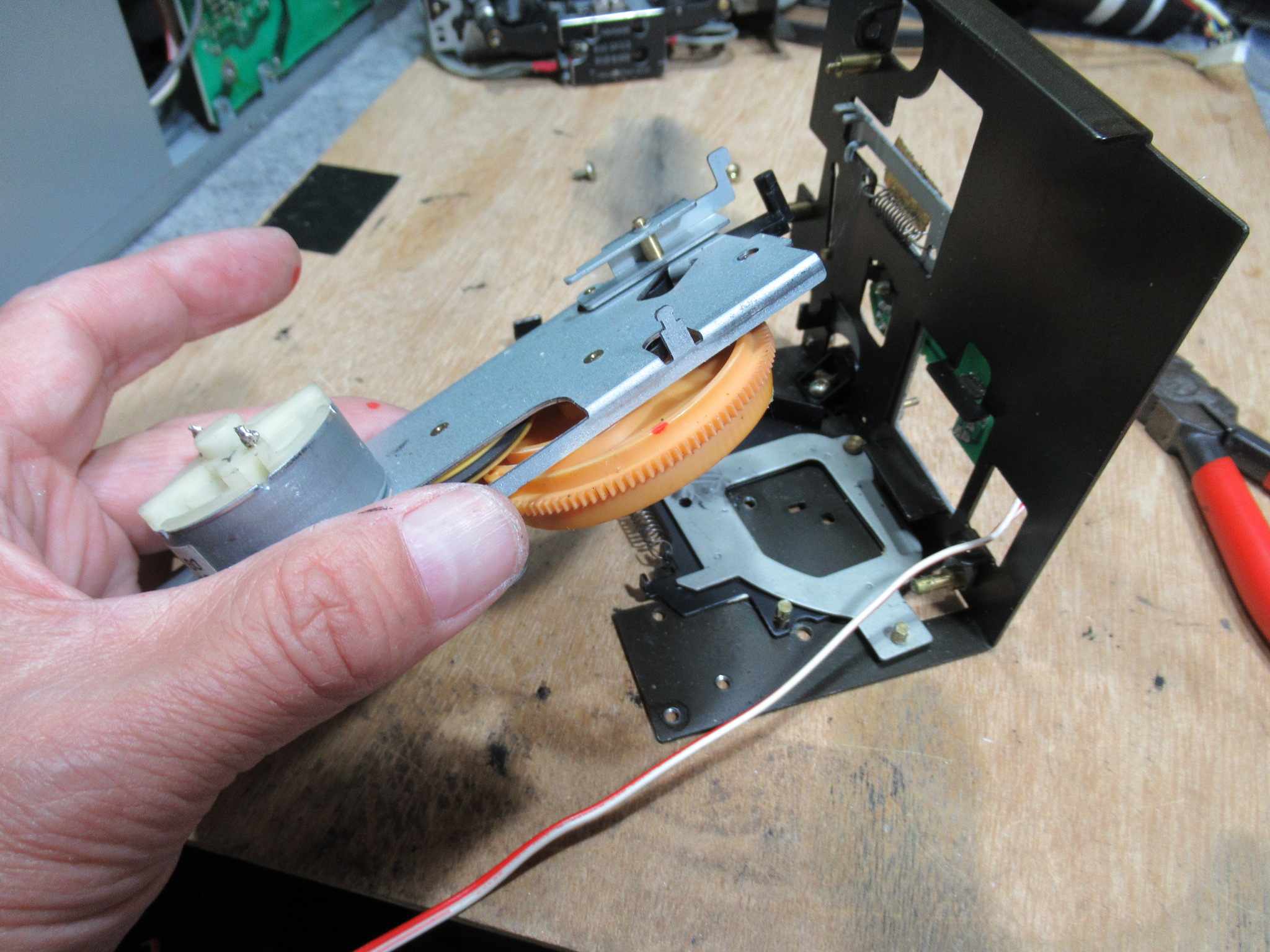

カムモーターユニットを取り外します。少し複雑なシステムですので、組み付けの際には注意が必要です。

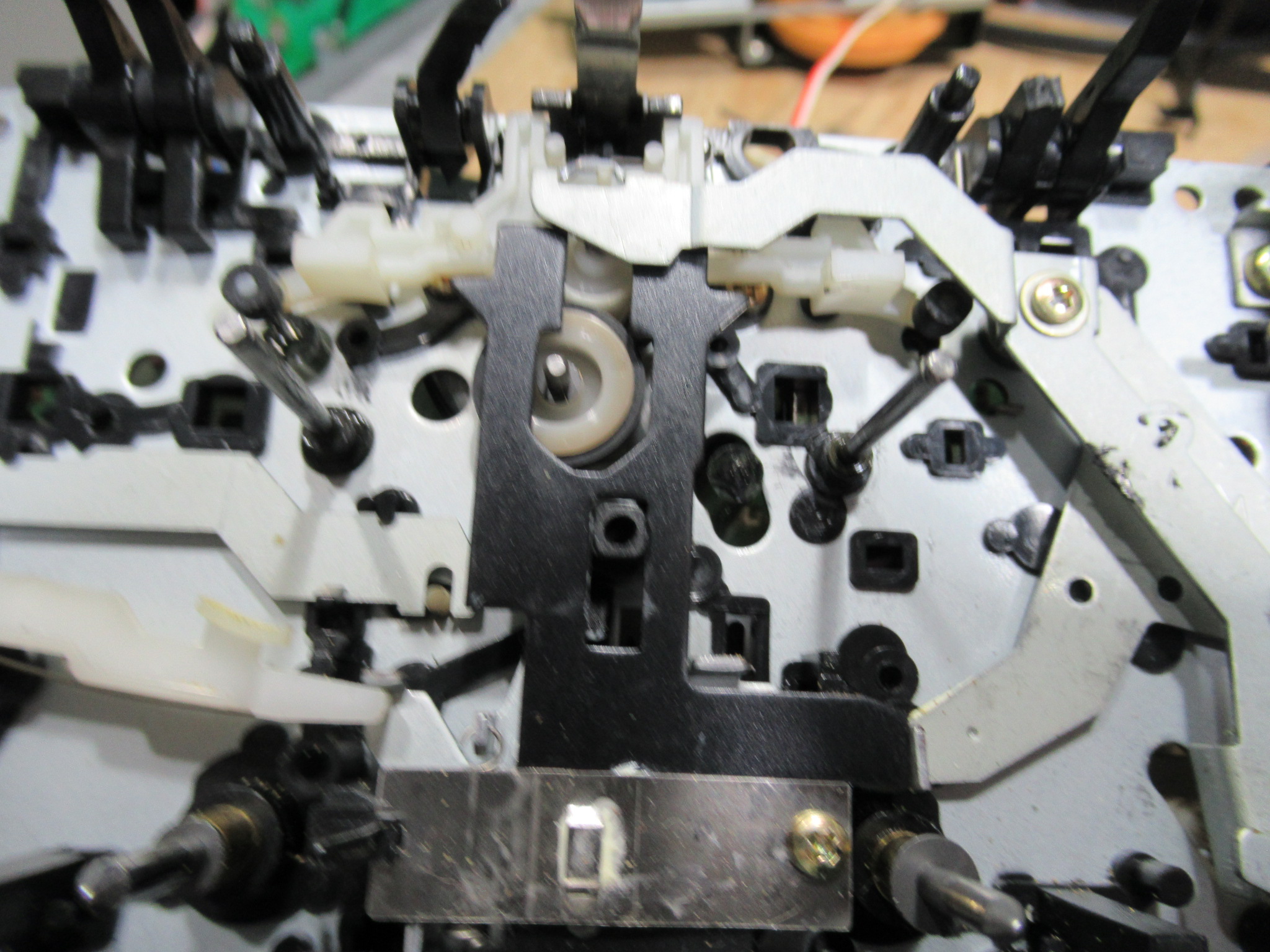

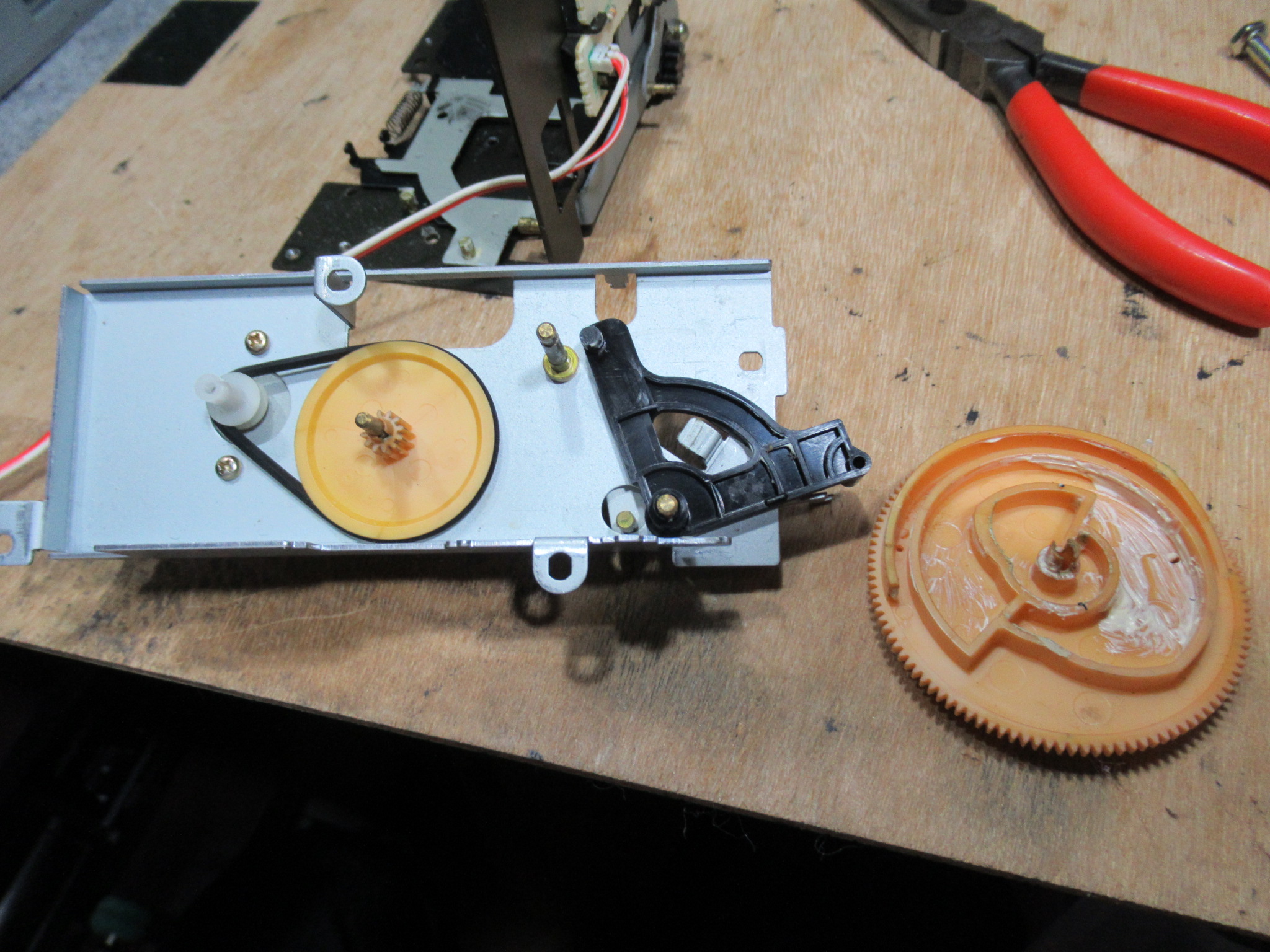

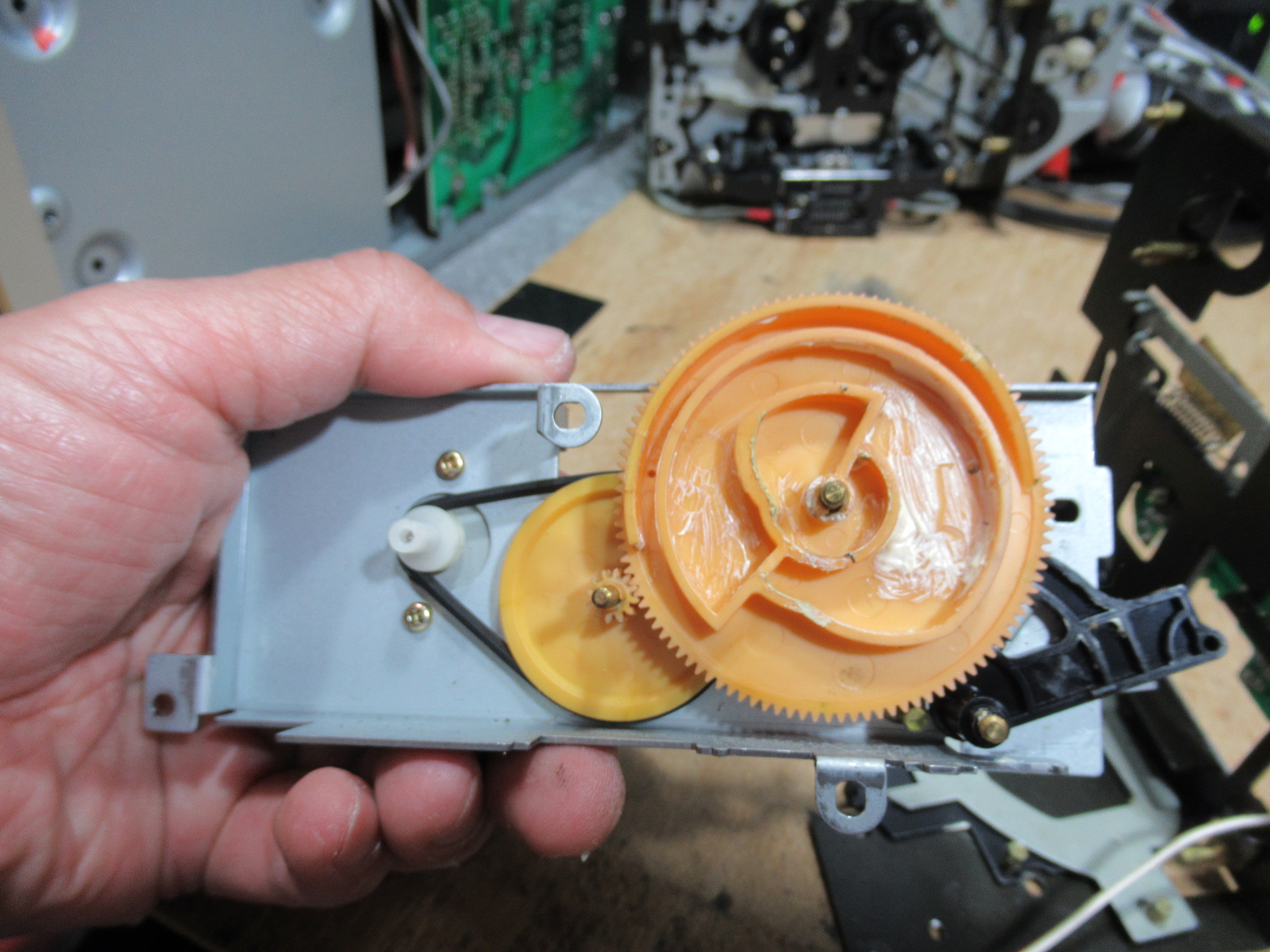

カムギヤを取り外してベルトを交換します。

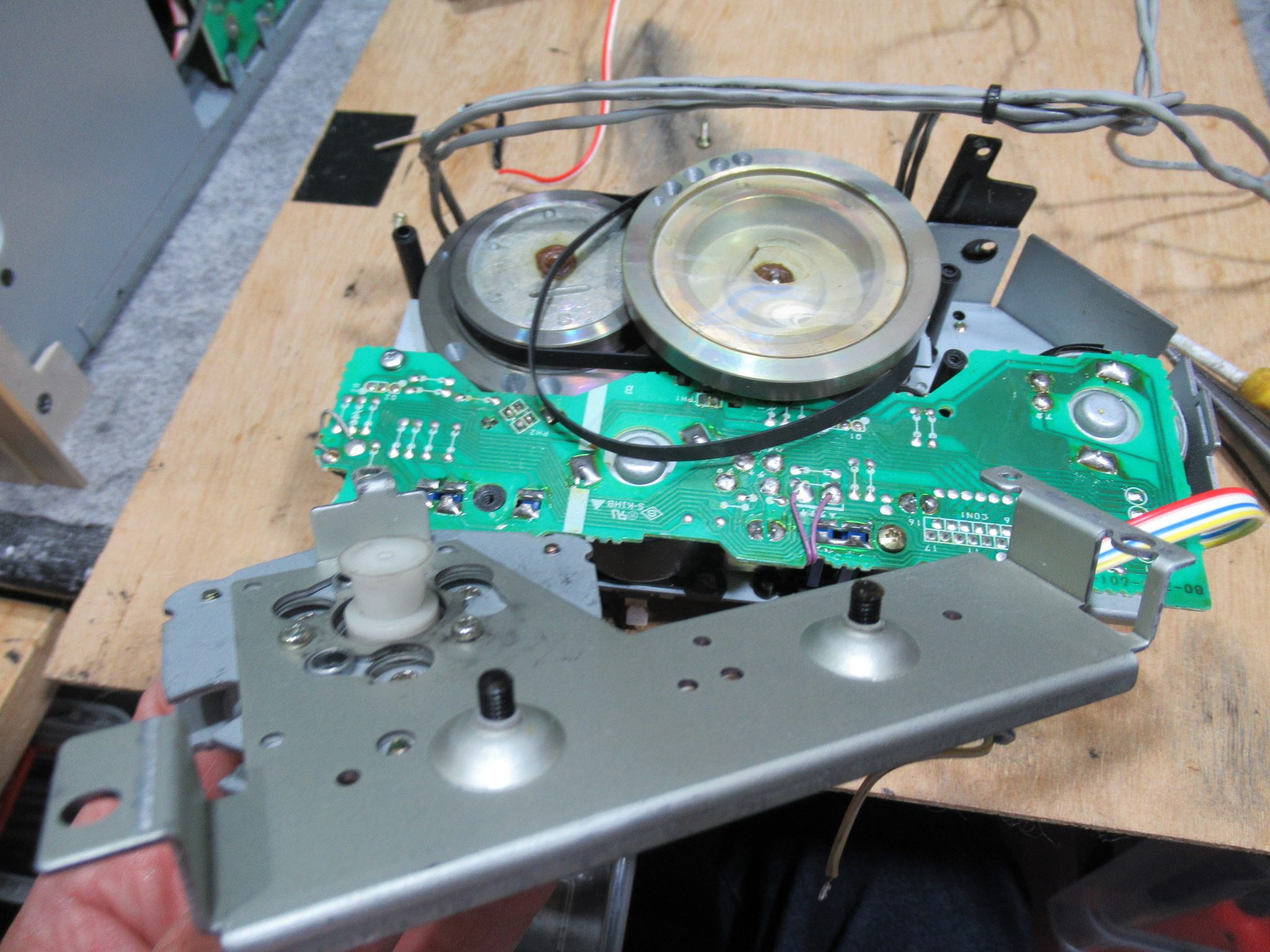

モータープレートを取り外します。
ベルトはそれほど劣化していませんが、前回交換された際にサイズが緩かった可能性があります。

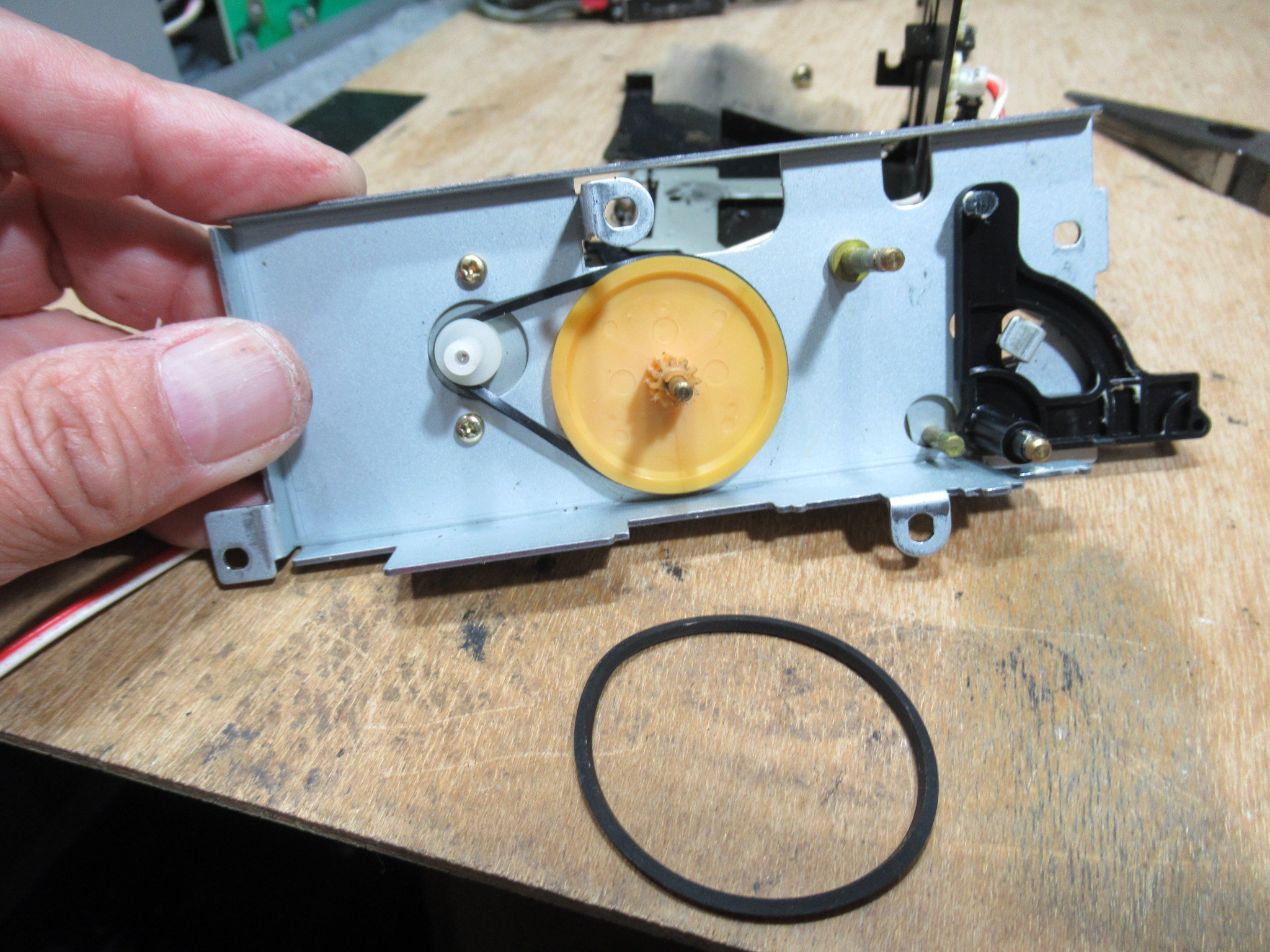

新しいベルトを掛けて組み立てます。

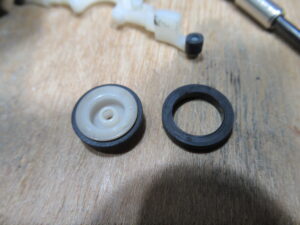

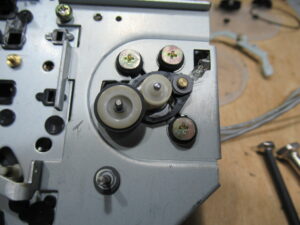

早送り巻き戻し用のアイドラーゴムを交換します。

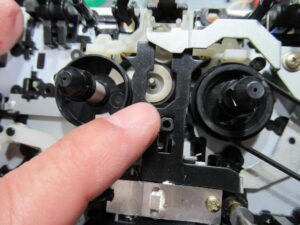

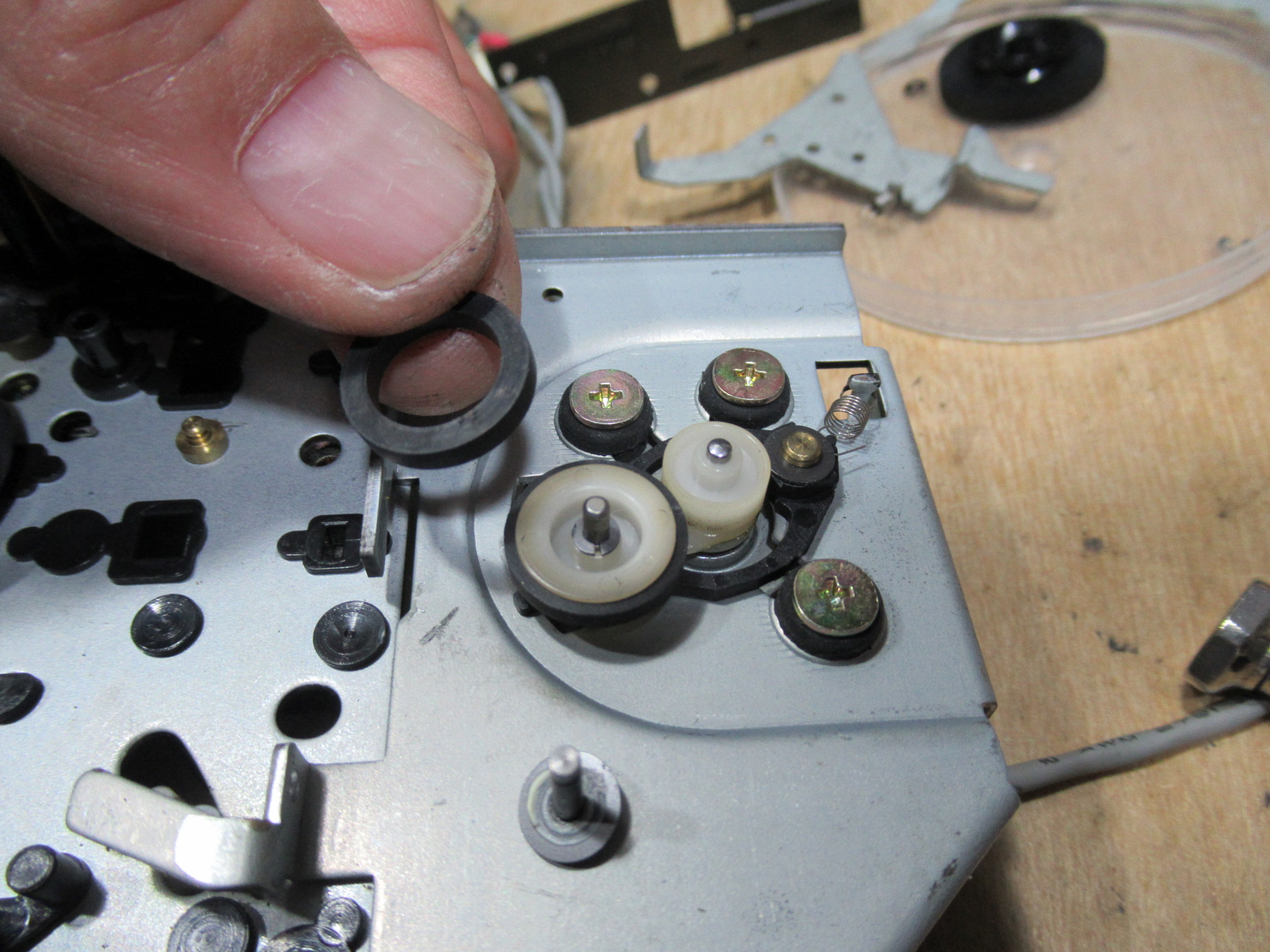

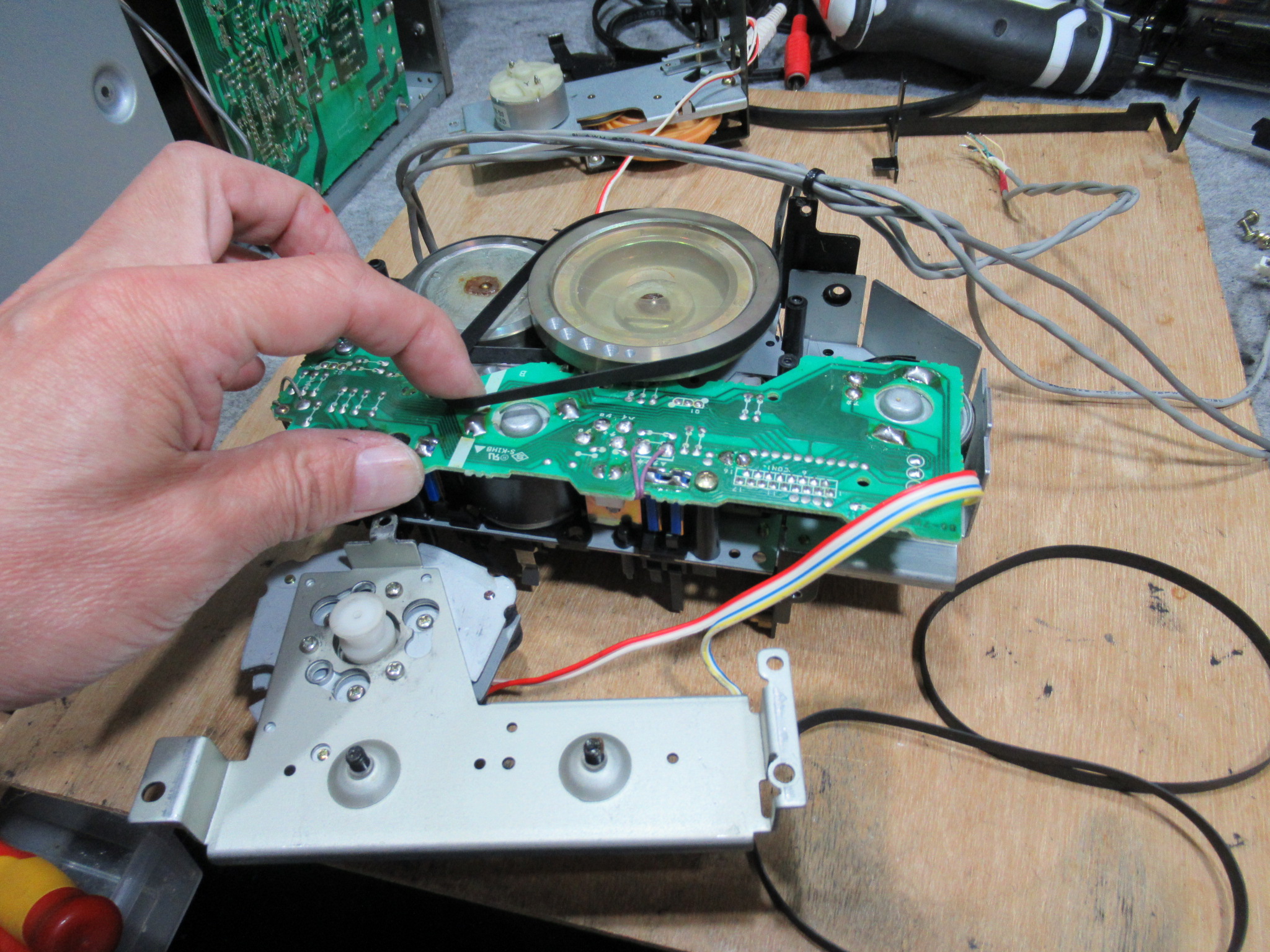

再生用のアイドラーゴムを交換します。

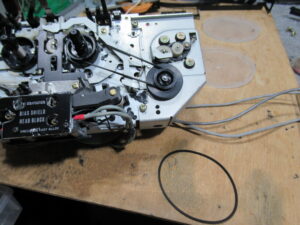

リールベルトを交換します。
元通り組み立てて、カムギヤを指で回し、正常に開閉することを確認します。
本体に組み込んで動作確認を行います。

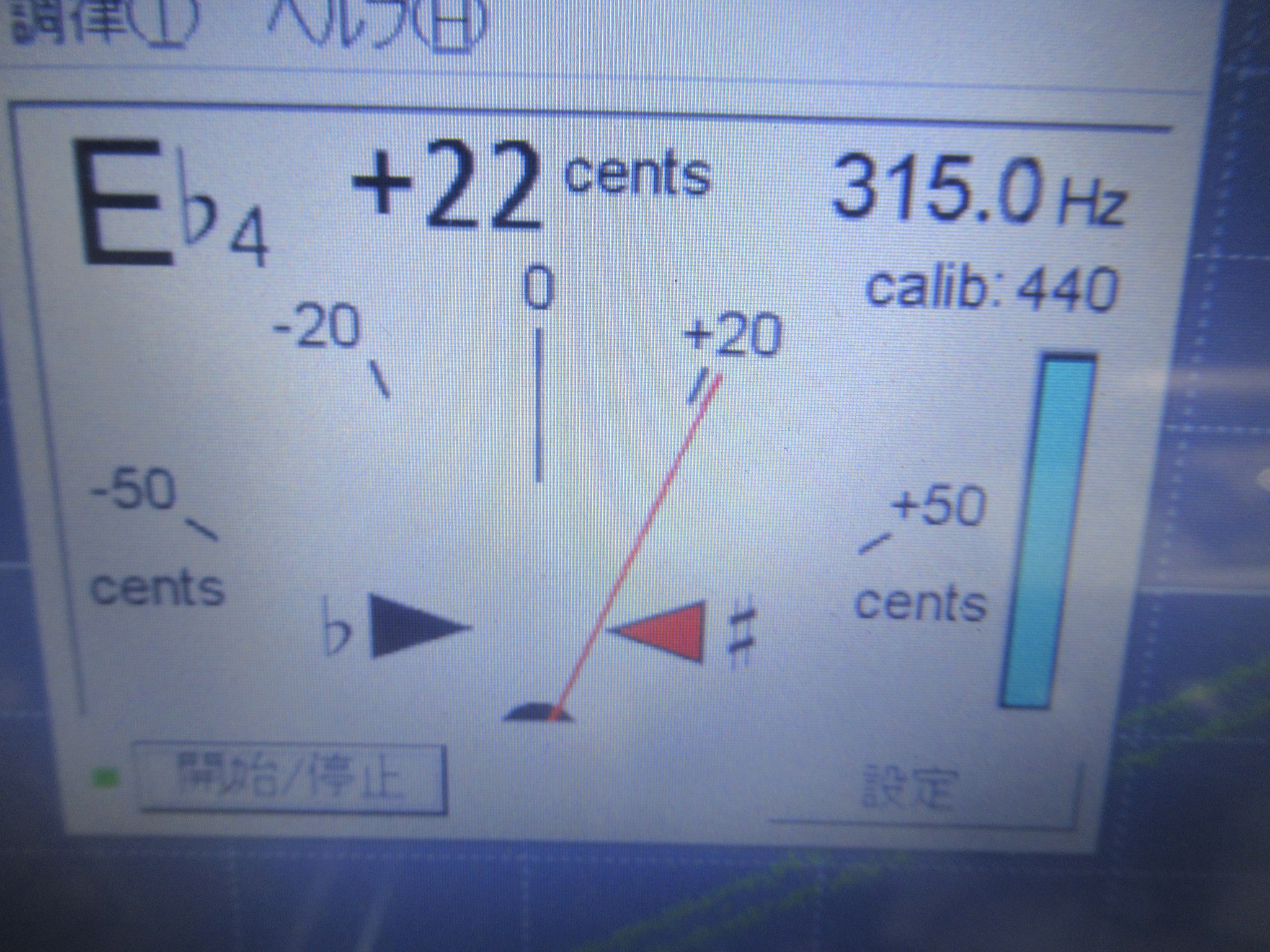

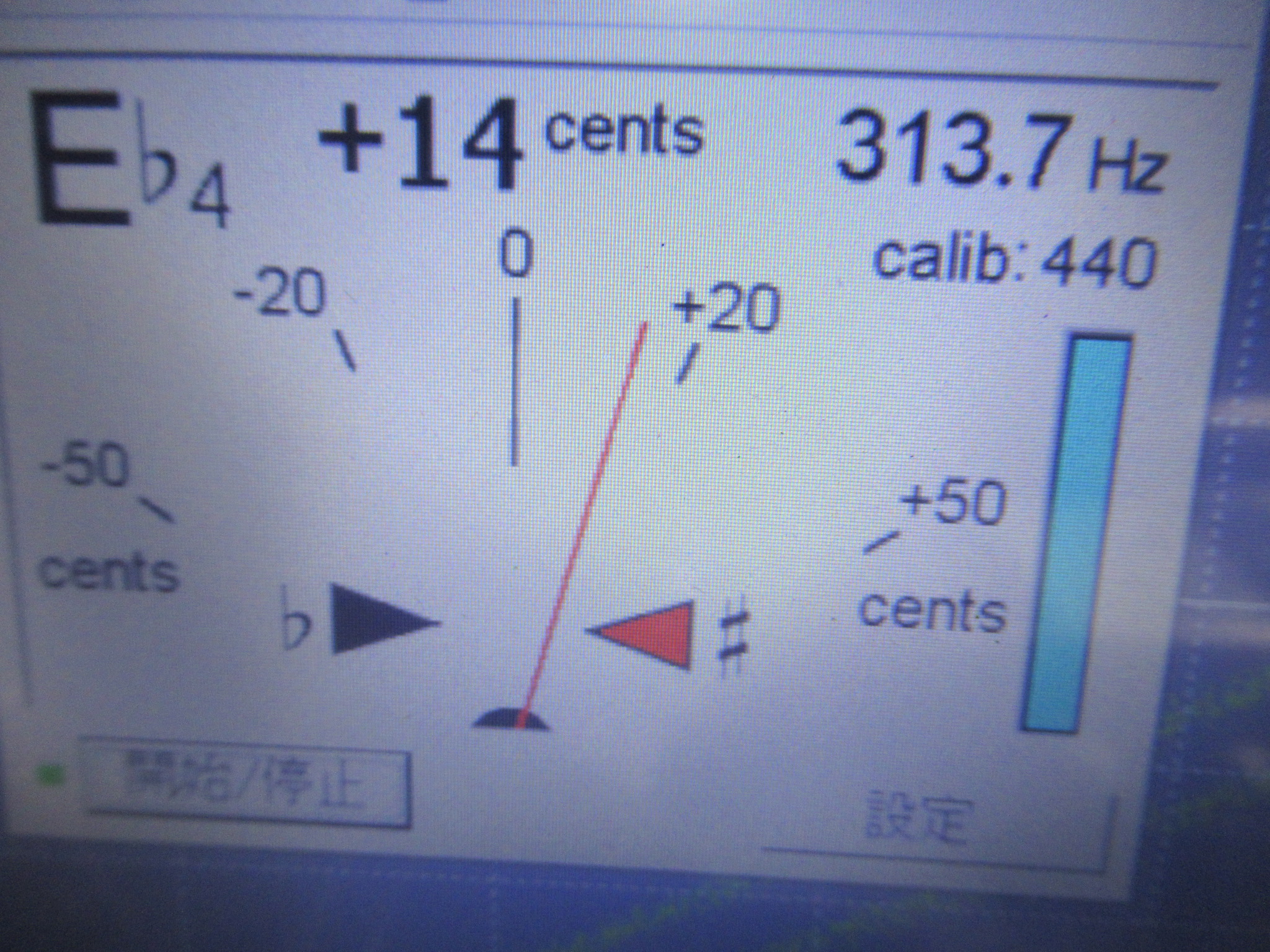

315Hzの信号が記録されたテープを再生し、速度を合わせます。

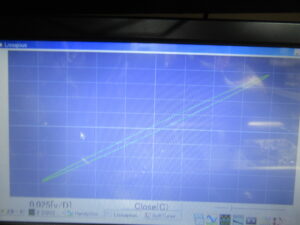

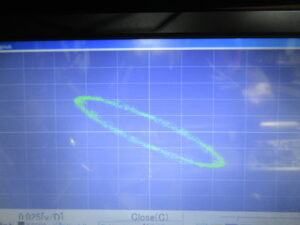

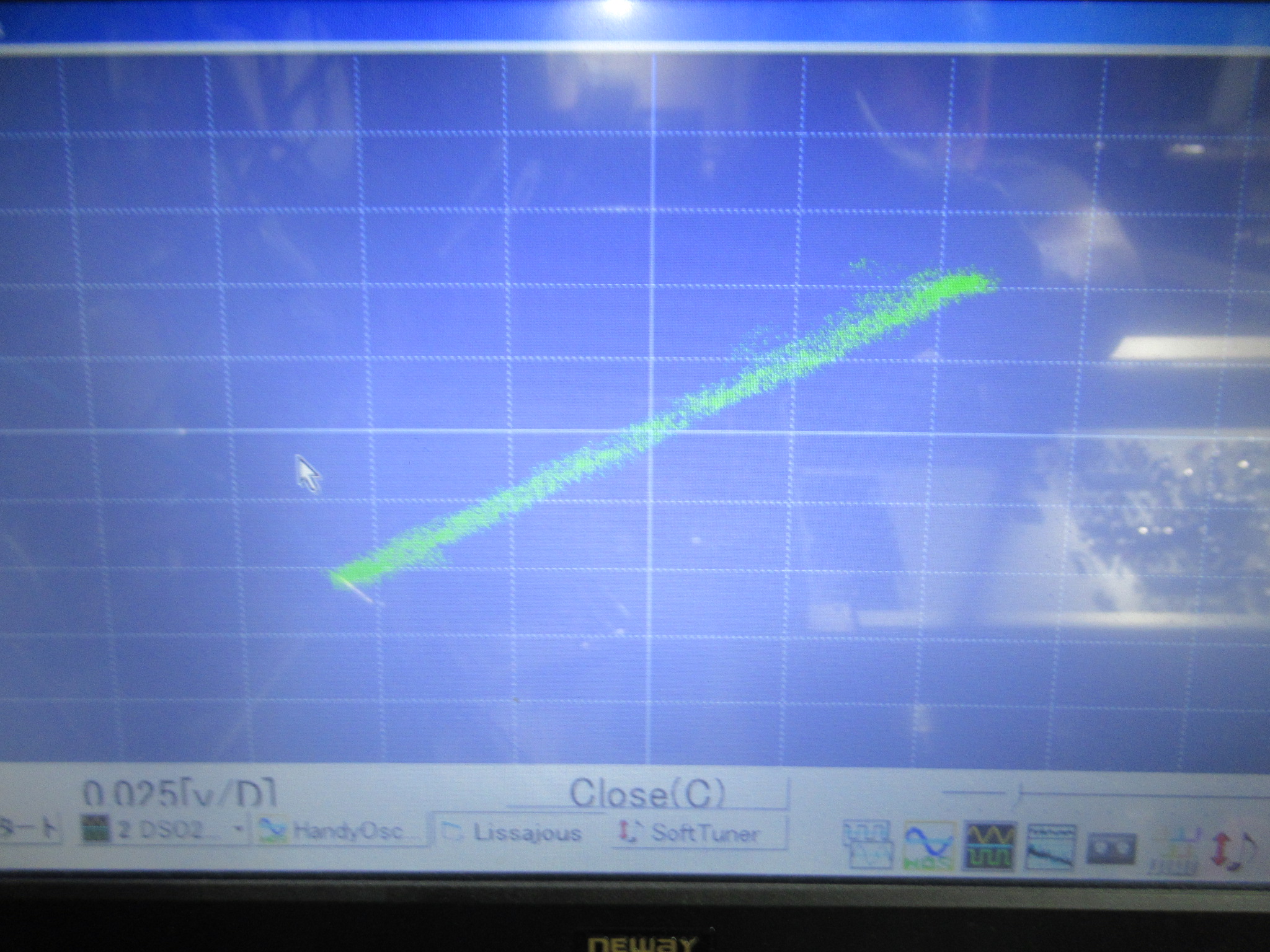

ヘッドアジマスの調整を行います。

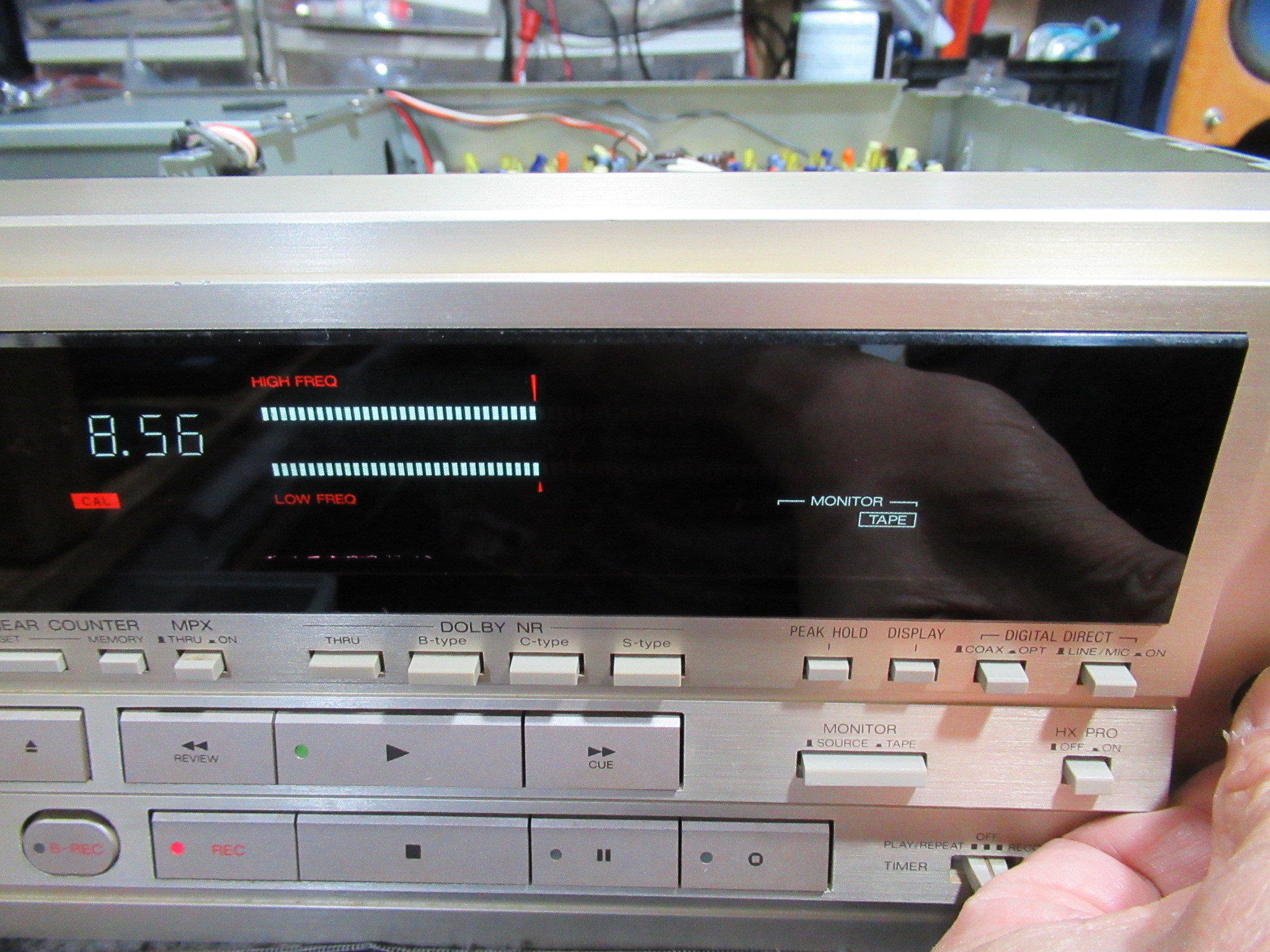

キャリブレーション後に録再バランス調整を行います。

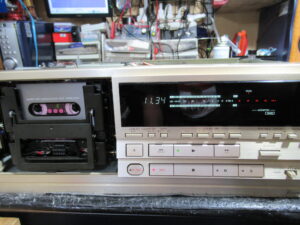

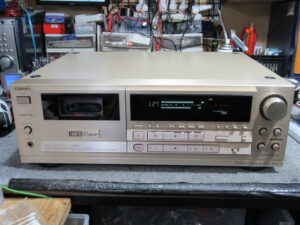

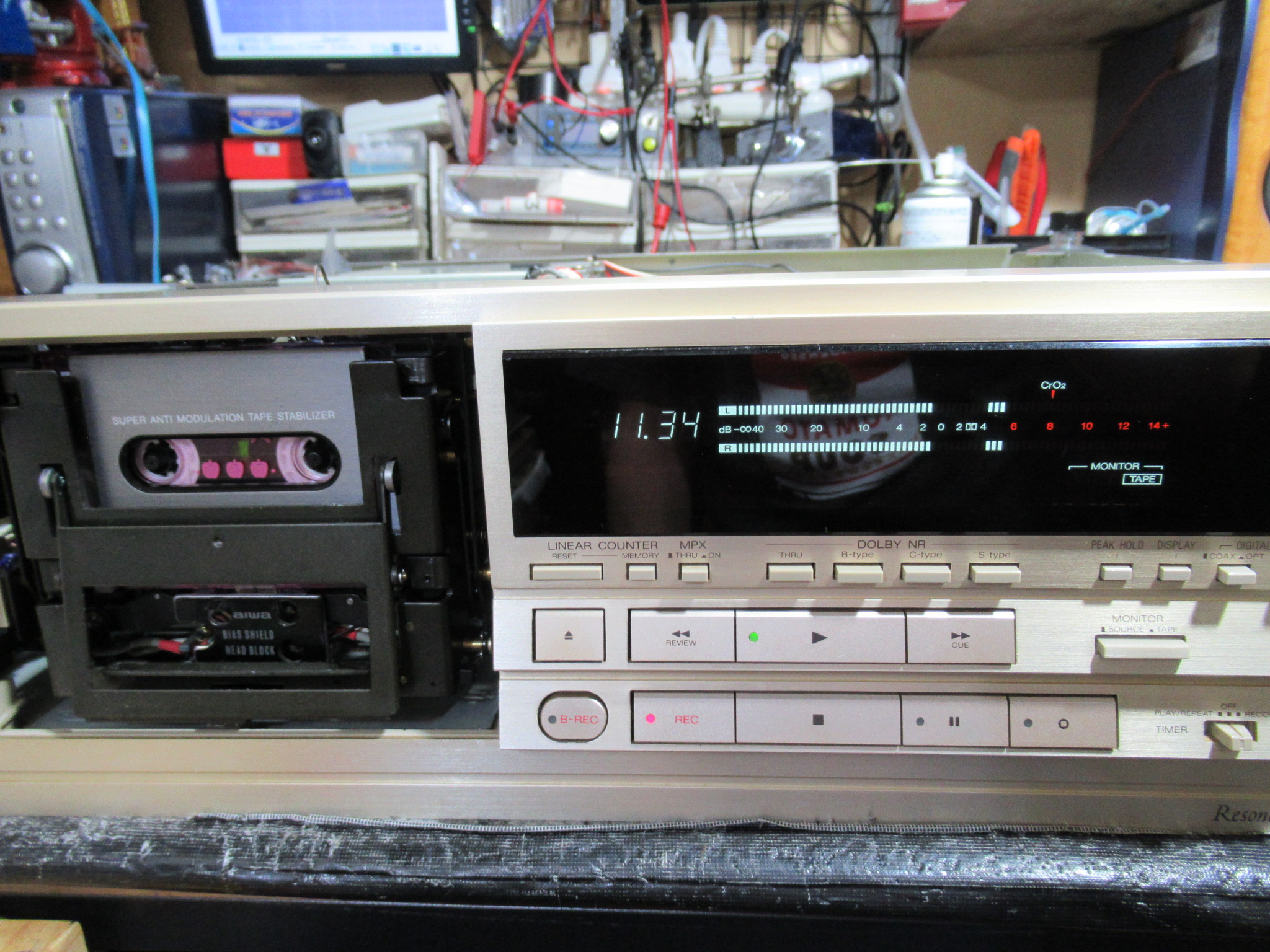

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
