Victor　TD-V711

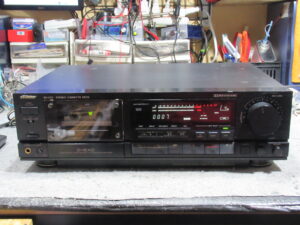

ビクター製３ヘッドデュアルキャプスタンカセットデッキ、TD-V711です。

右側のリールの巻き取り不良ということです。

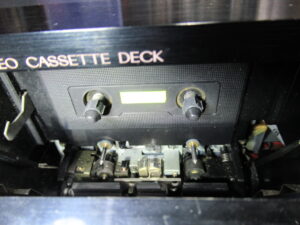

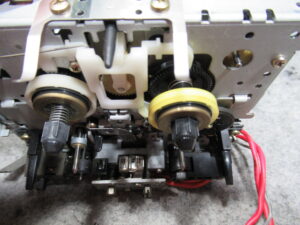

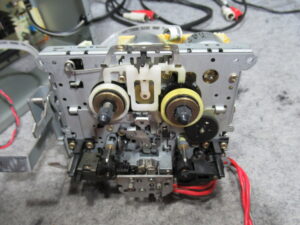

左右リールに違いがあるのがわかるでしょうか？

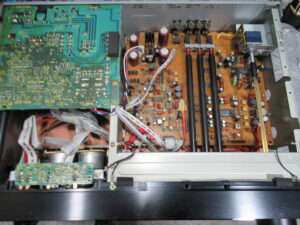

カバーと底板を取り外してメカを引き上げます。

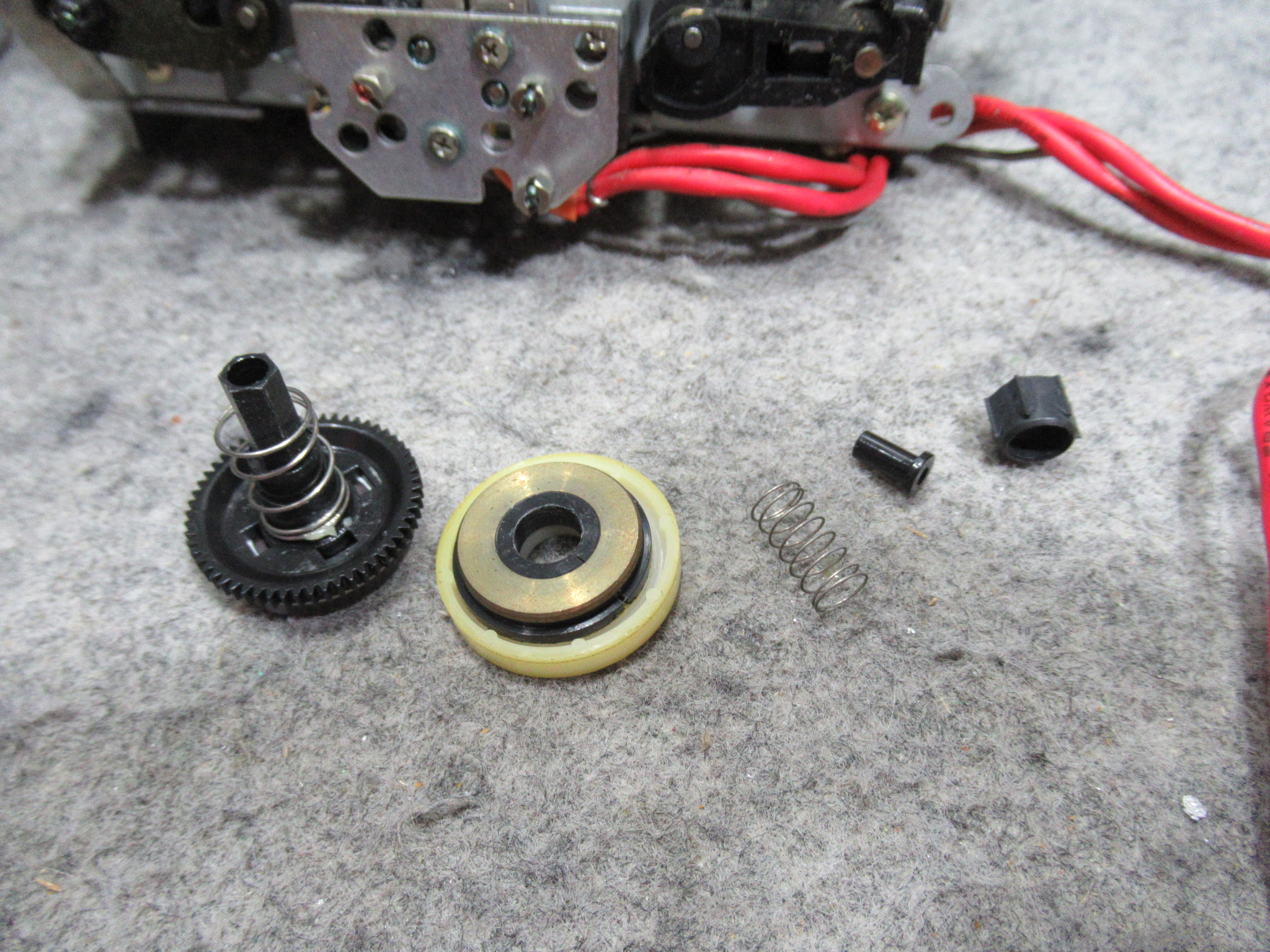

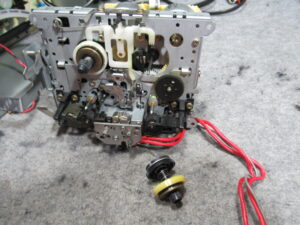

右側リールのクラッチ部分が外れて前方にせり出しています。この状況は、同じメカを搭載している従来モデルには、なぜか発生しません。

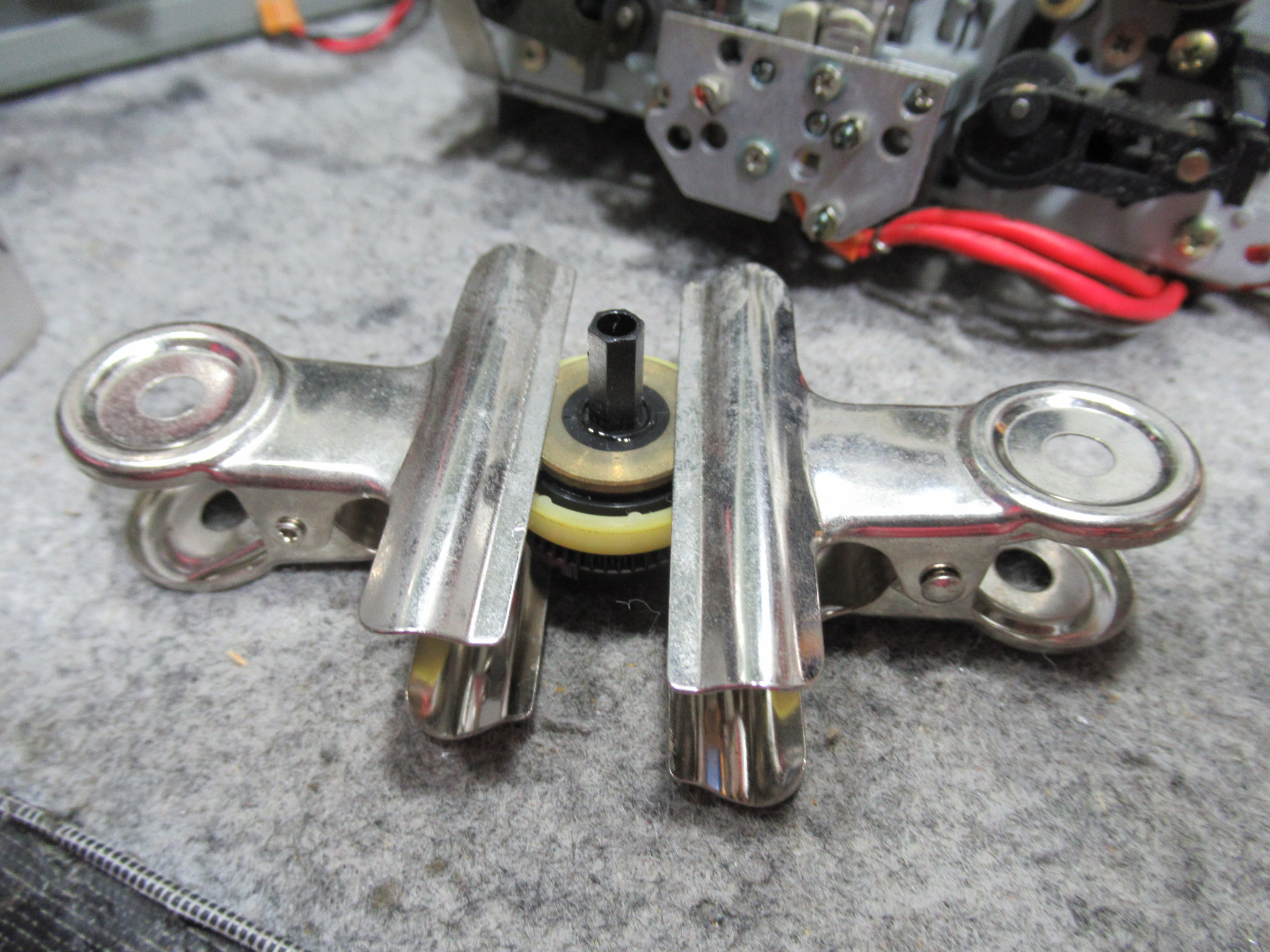

脱着して接着固定します。

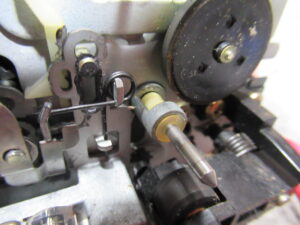

写真中央のアイボリー色のローラーは、再生時に右側リールを回転させるものですが、ひび割れることがありますので点検を行います。問題ありません。

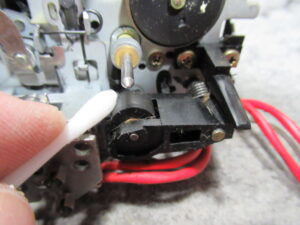

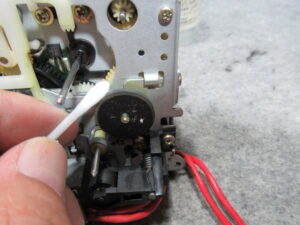

ゴムパーツの清掃を行います。

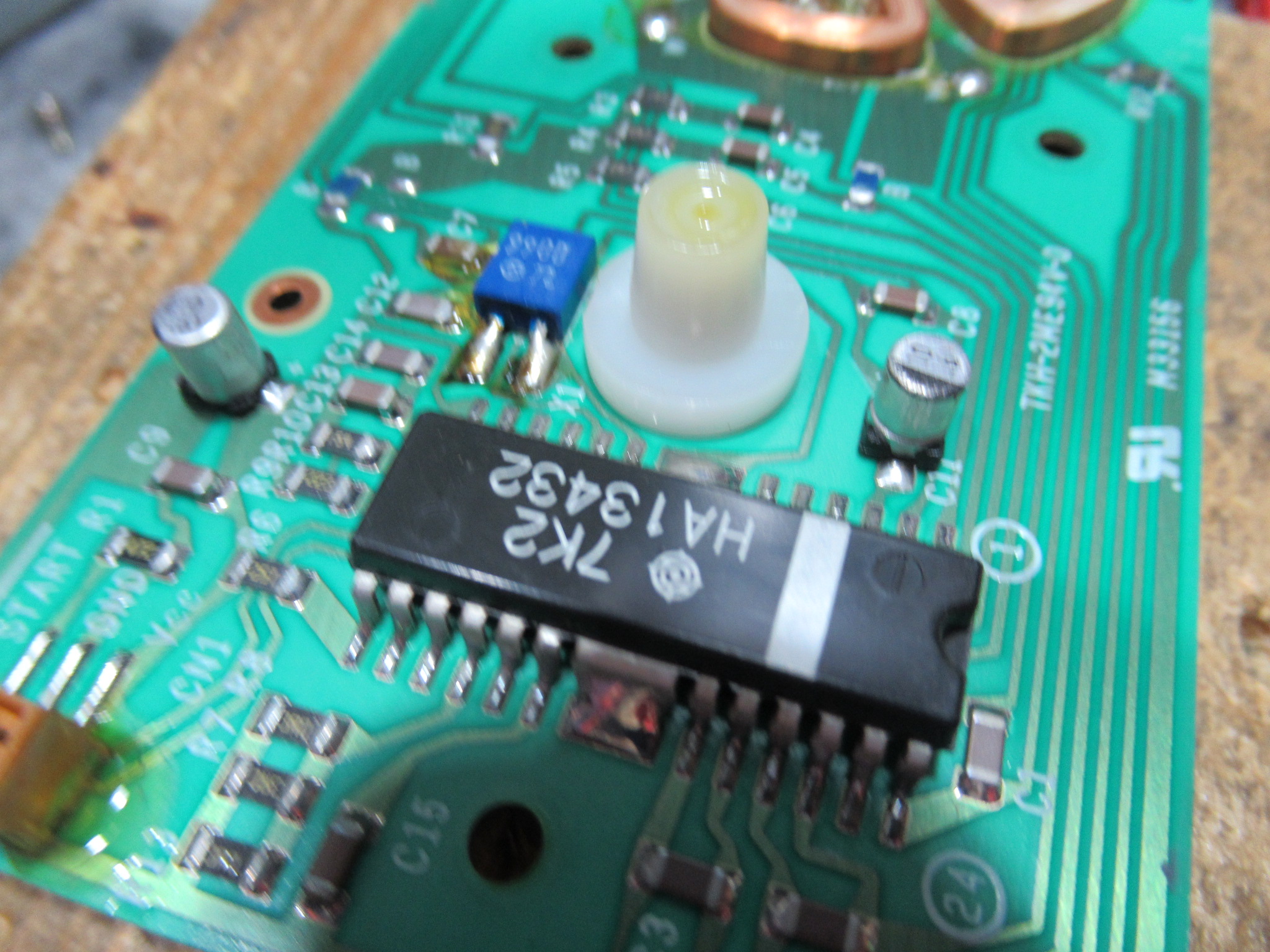

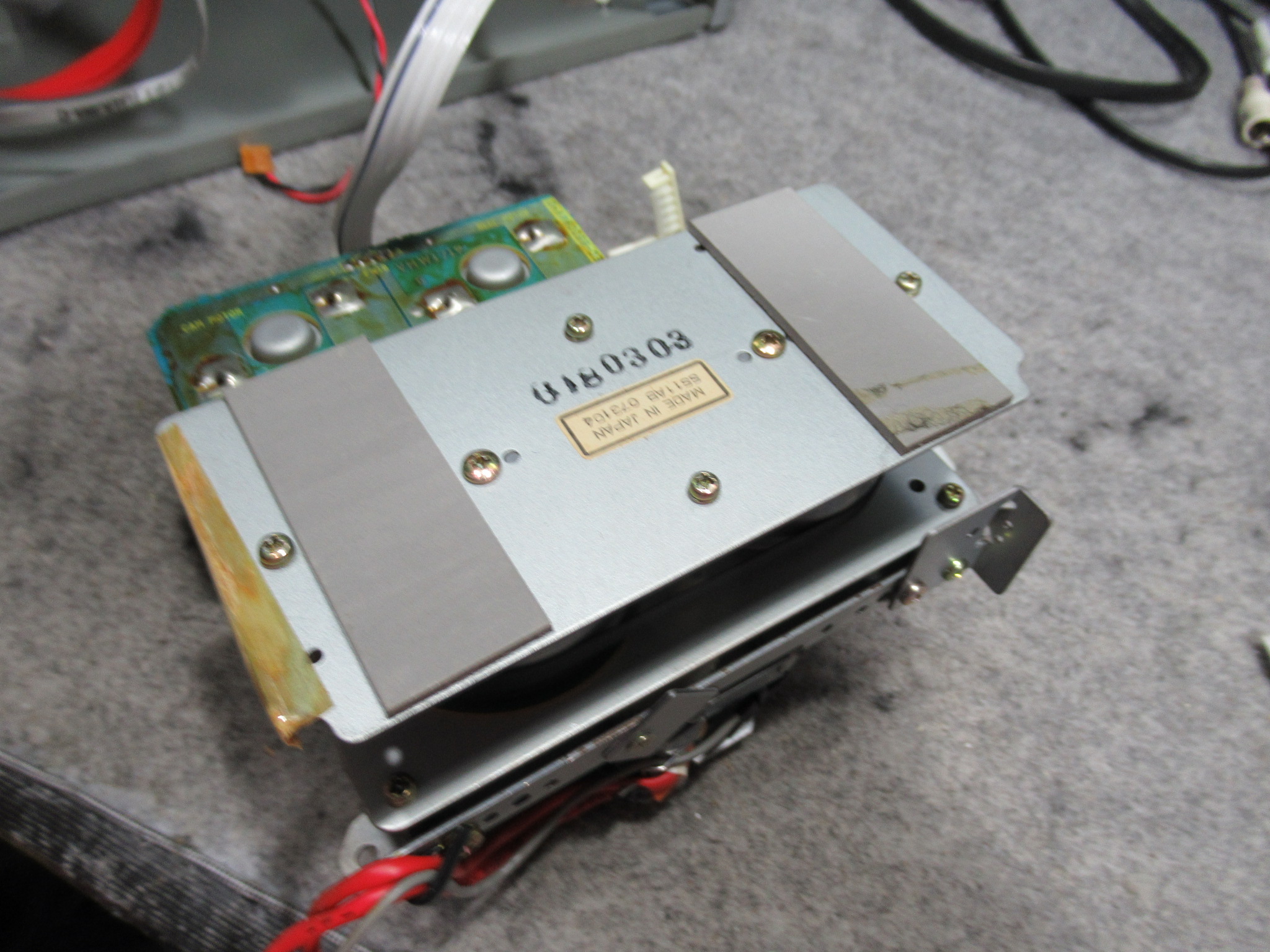

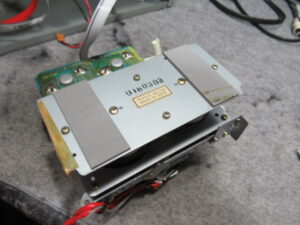

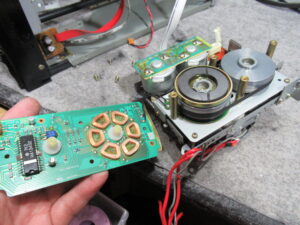

モーター基板を取り外します。

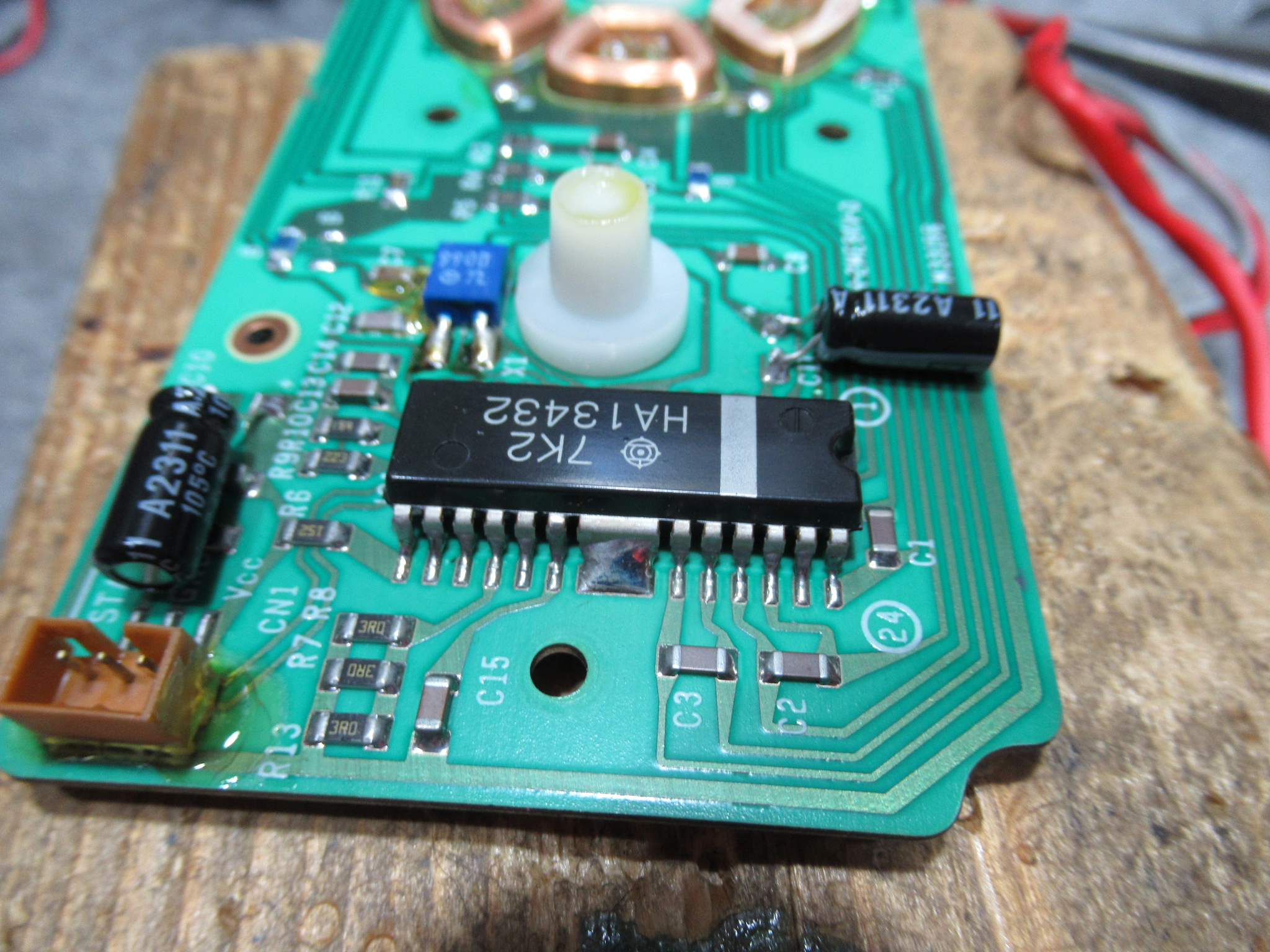

基板面の電解コンデンサーを交換します。

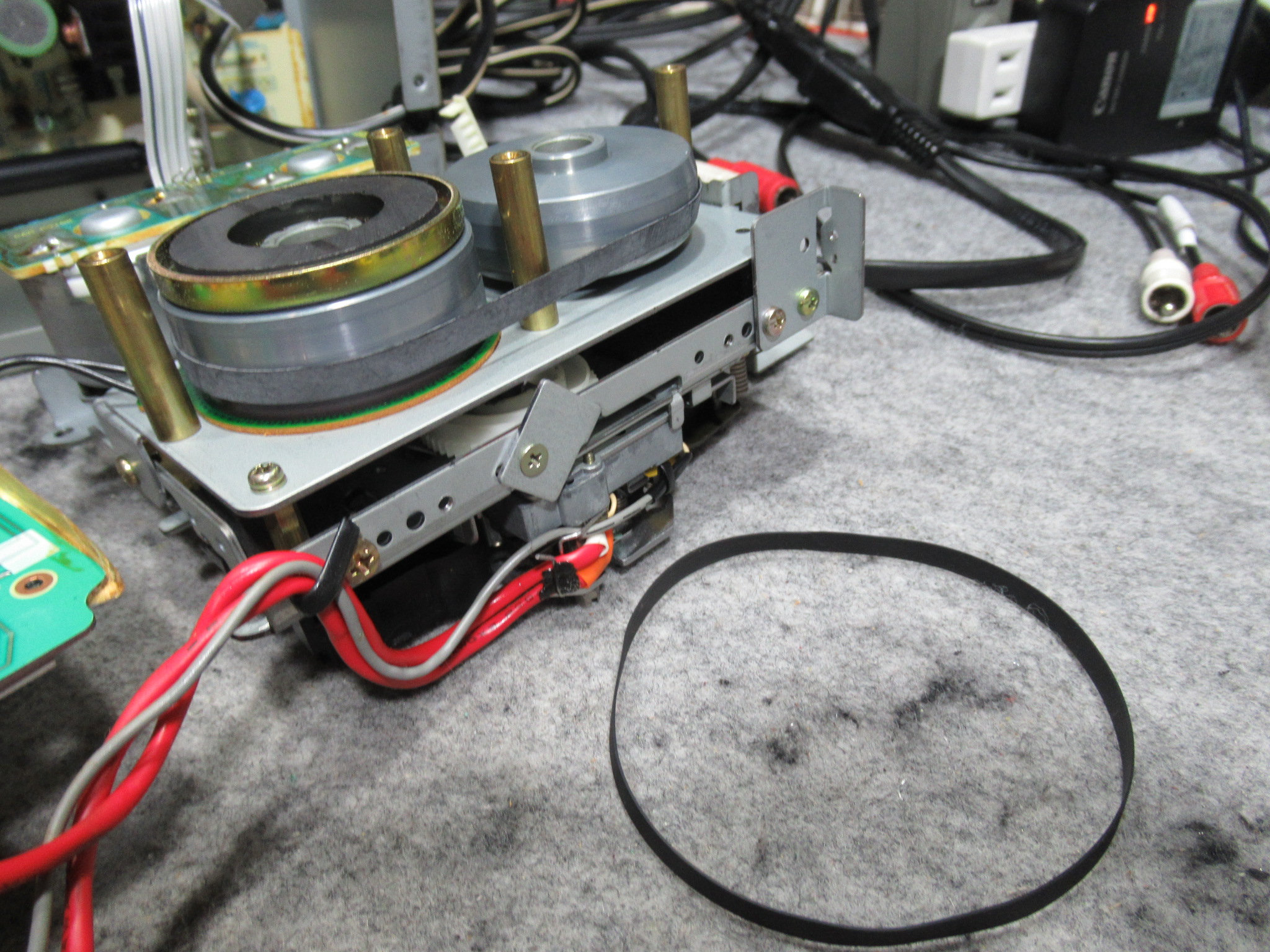

ベルトを交換します。

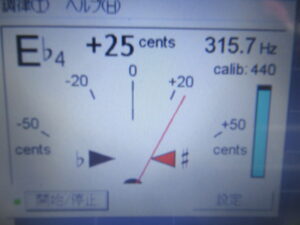

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

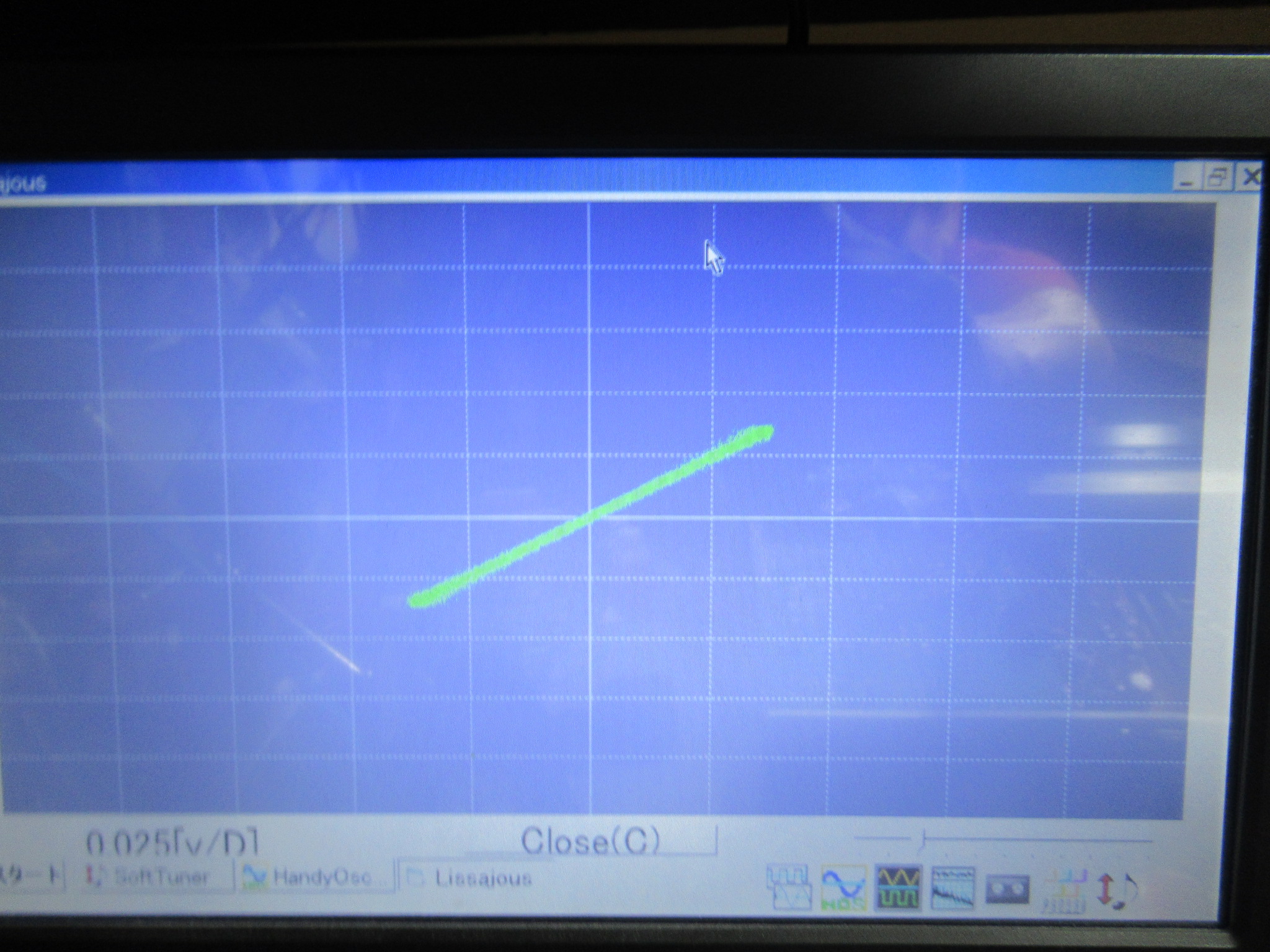

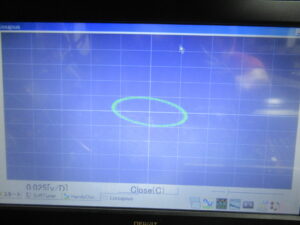

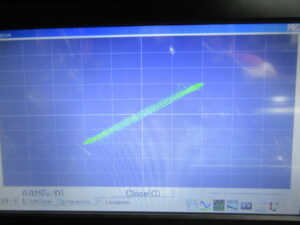

再生ヘッドのアジマスの調整を行います。

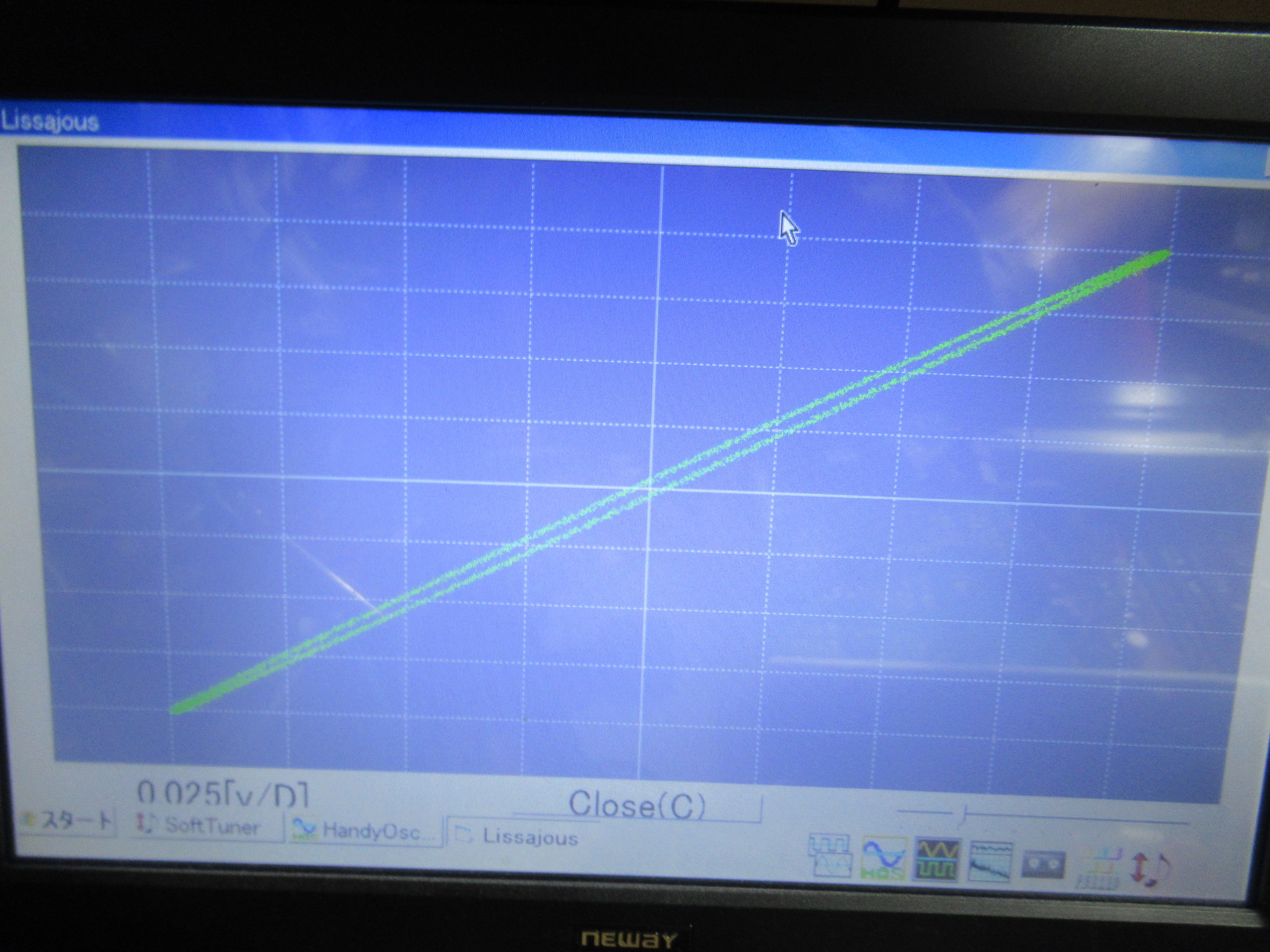

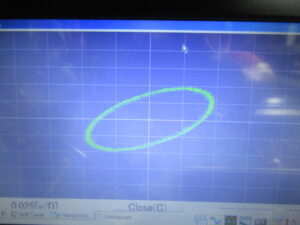

録音ヘッドのアジマスの調整を行います。

録再バランス調整を行います。

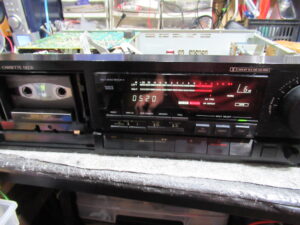

テープポジション別の録再状況を確認し、修理完了です。
