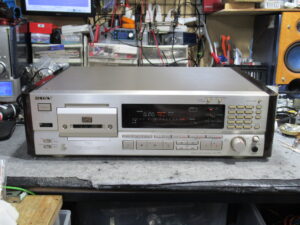

SONYの４ヘッドDATデッキ、DTC-77ESの修理依頼をいただきました。
10年ほど前に故障したということです。

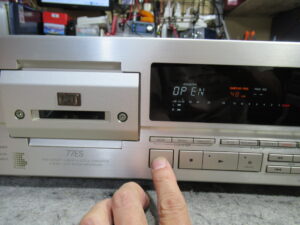

テープが閉じ込められていますが、イジェクトが効きません。

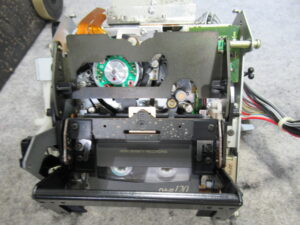

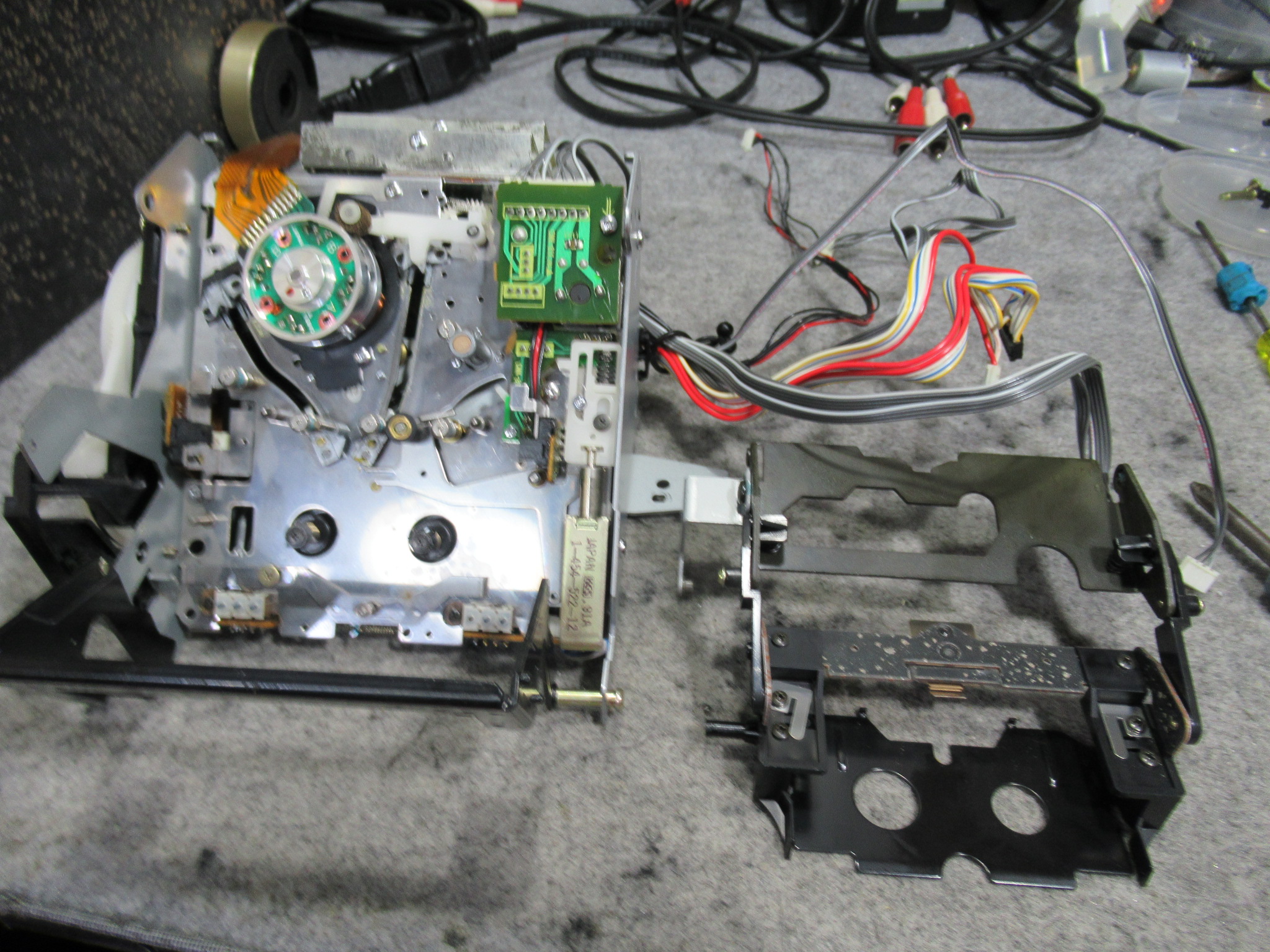

カバーを開け、メカを取り出してテープを救出します。

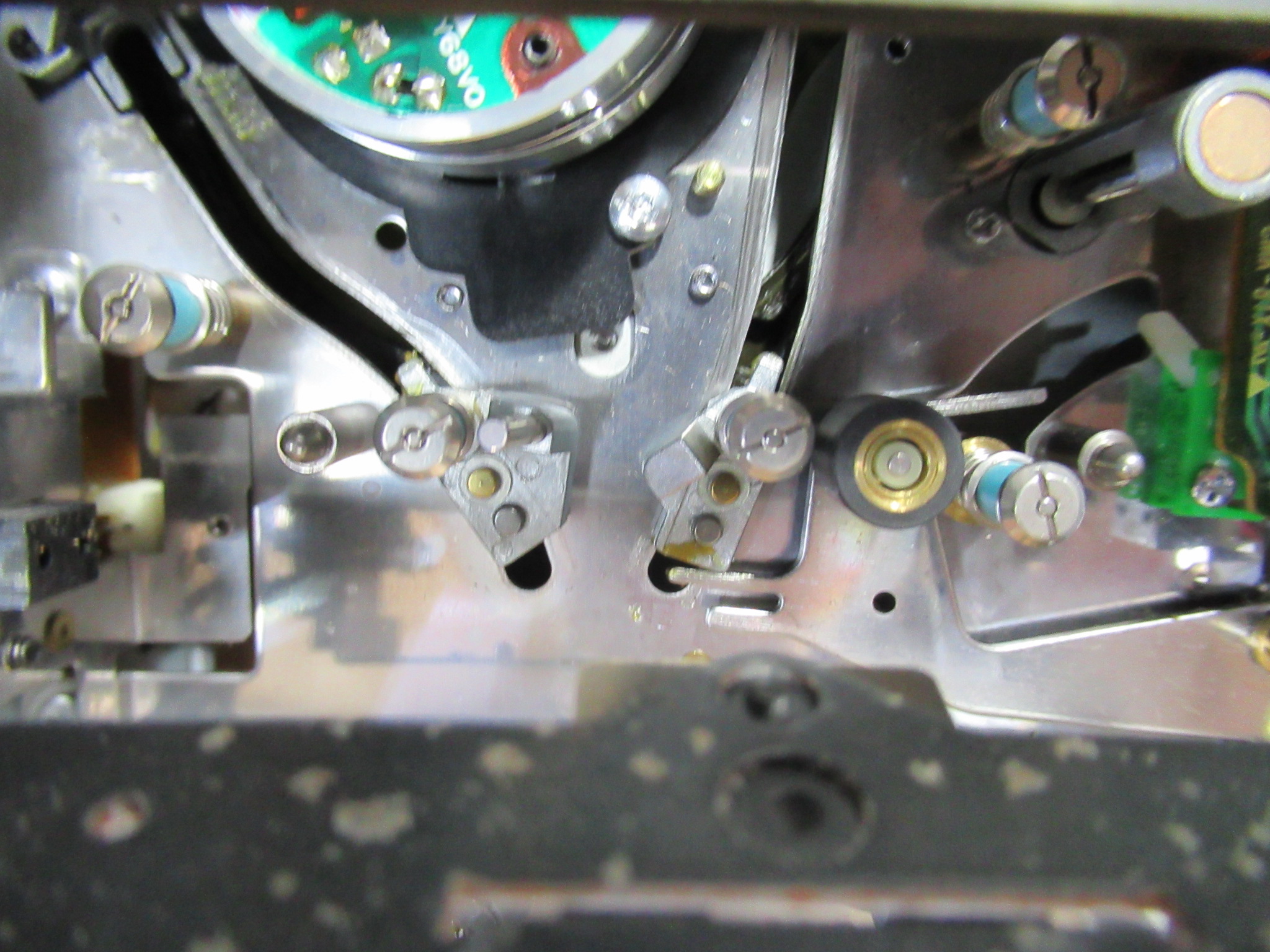

メカを目視点検すると、可動式のテープガイドが途中停止していることがわかりました。
メカを裏返して分解します。

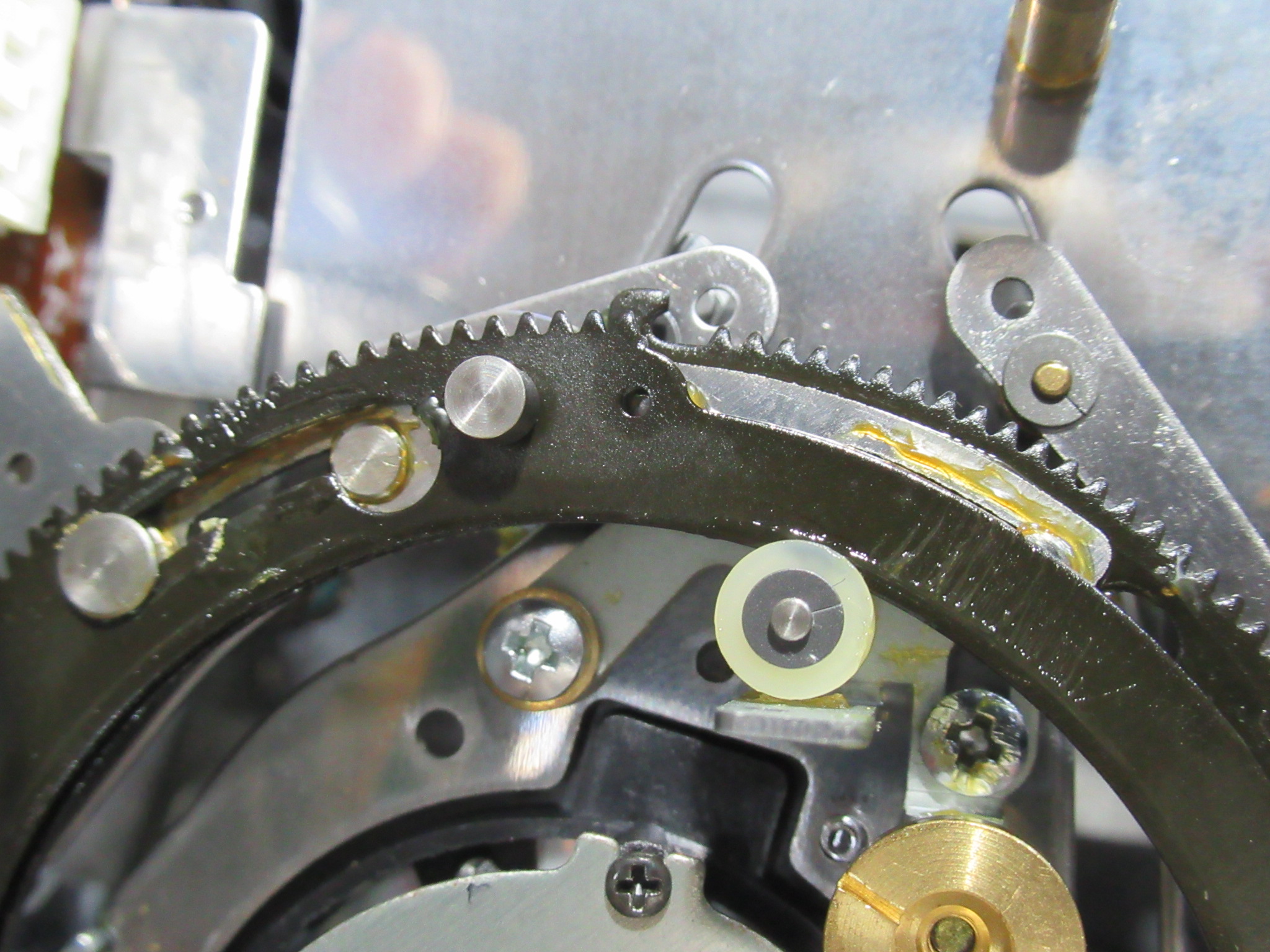

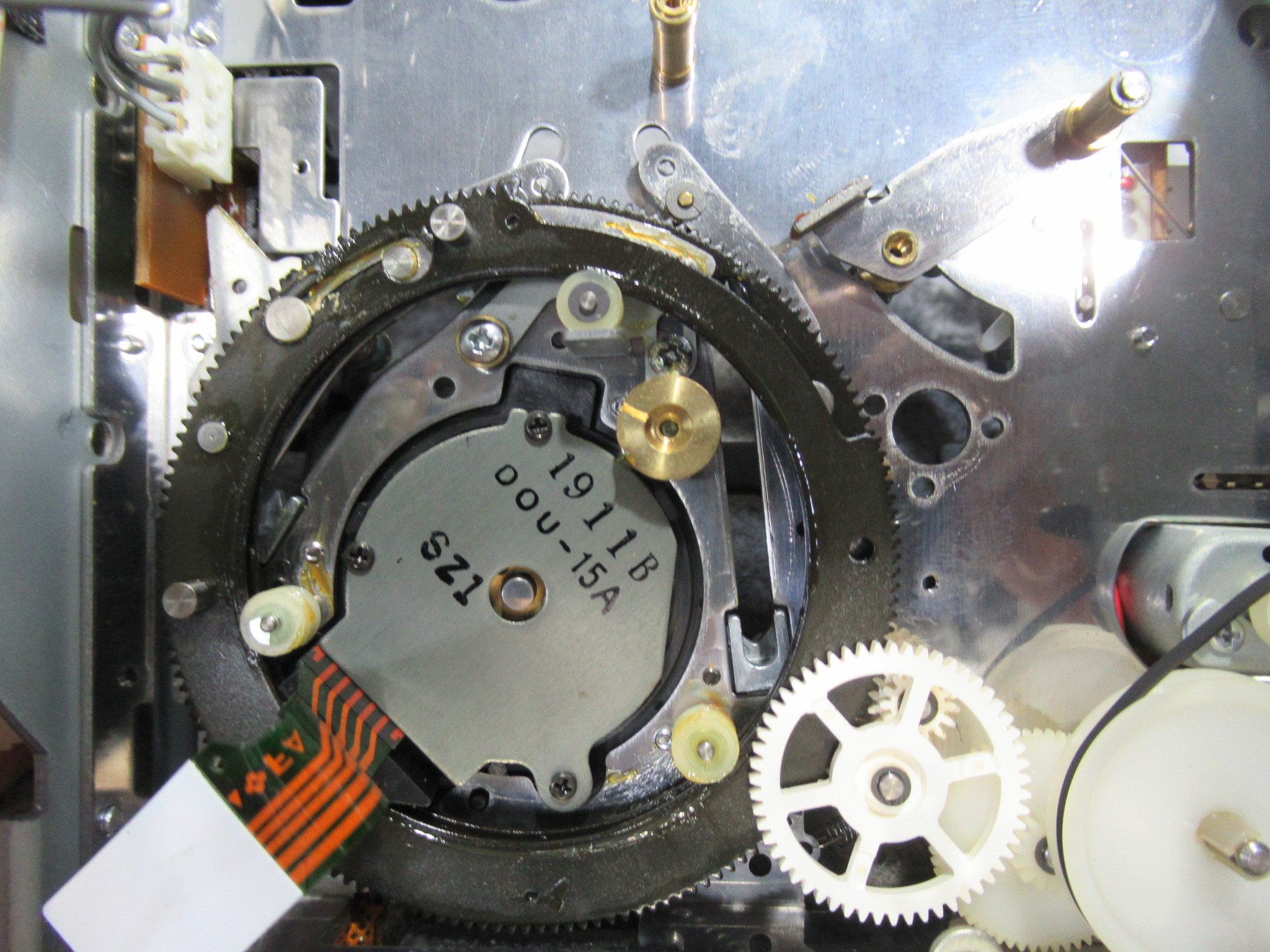

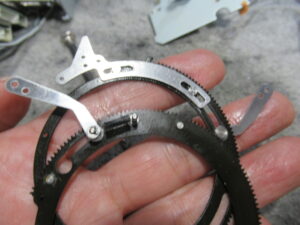

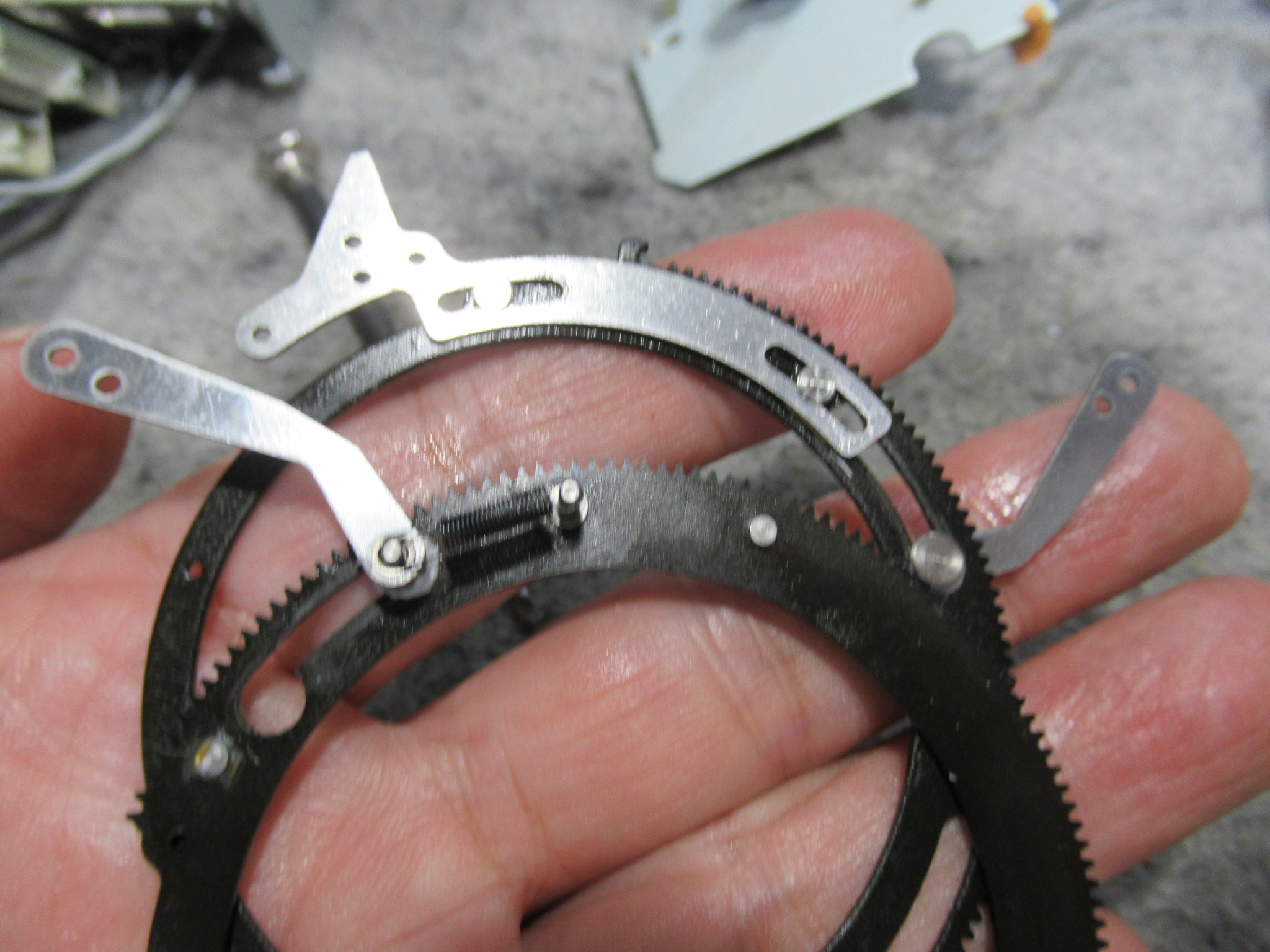

可動式テープガイドを駆動するリングギヤです。製造時に処置されたと思われるグリスが固まっています。

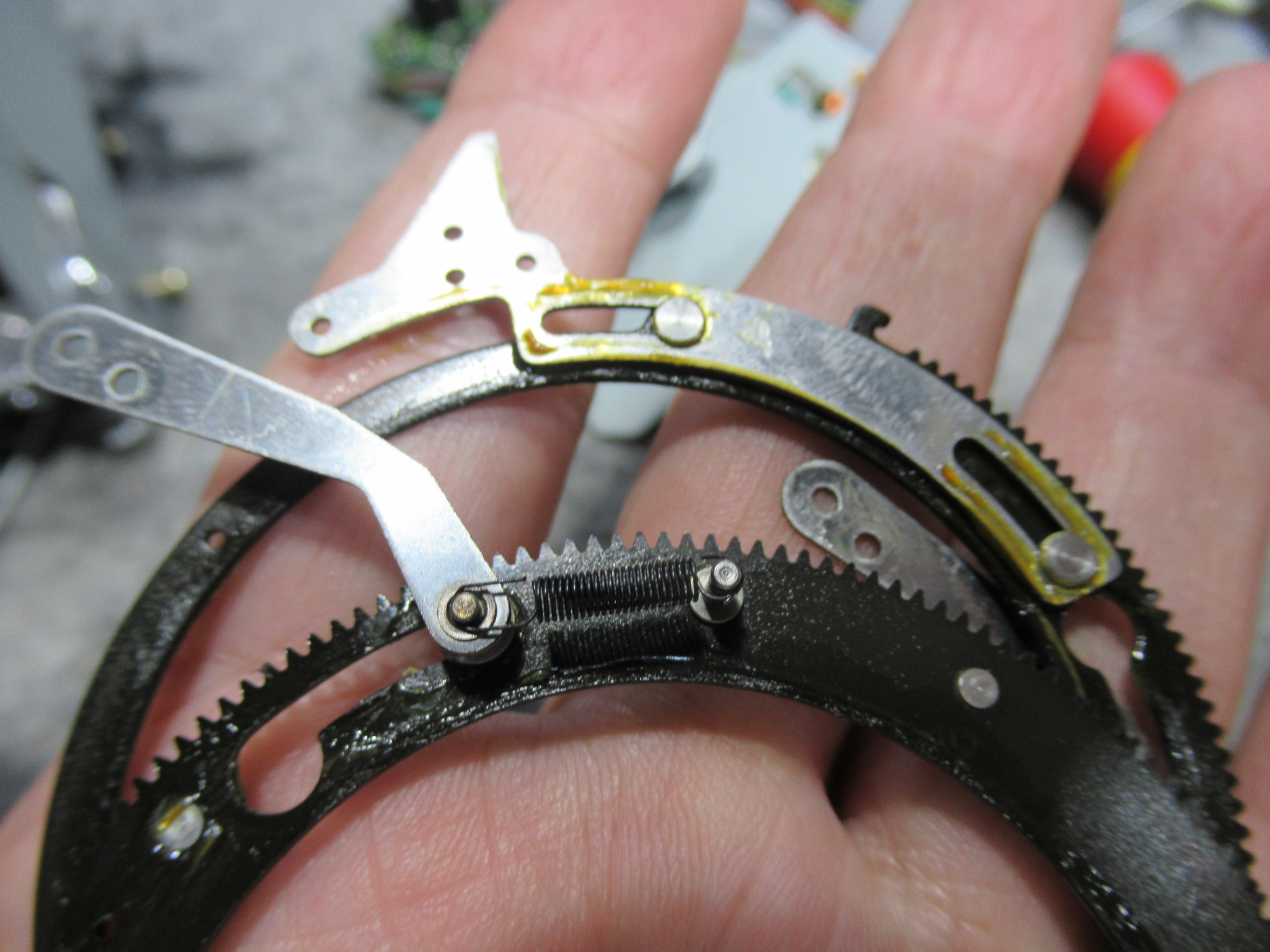

脱着して古いグリスをCRCで溶かして除去し、再グリスします。

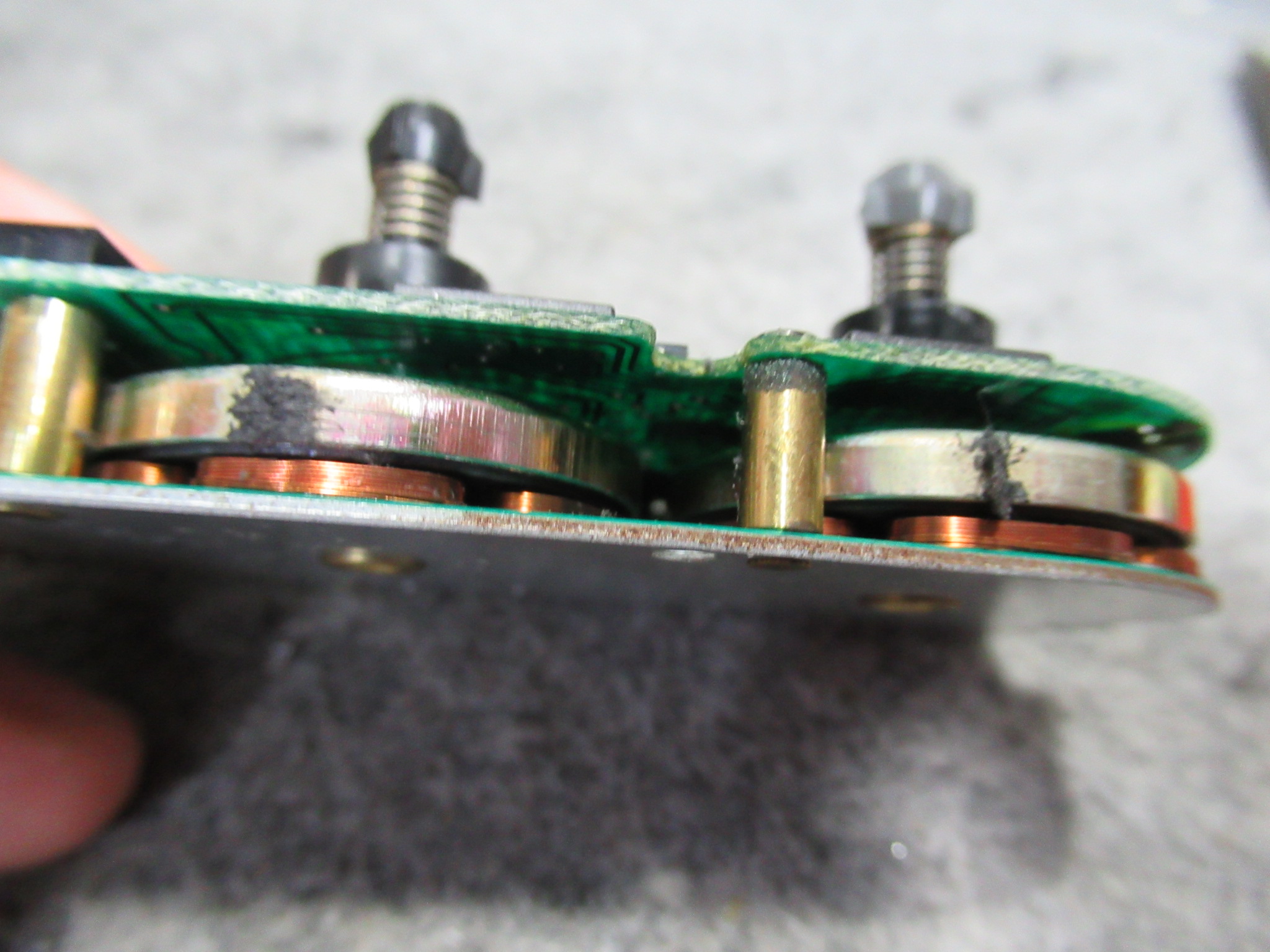

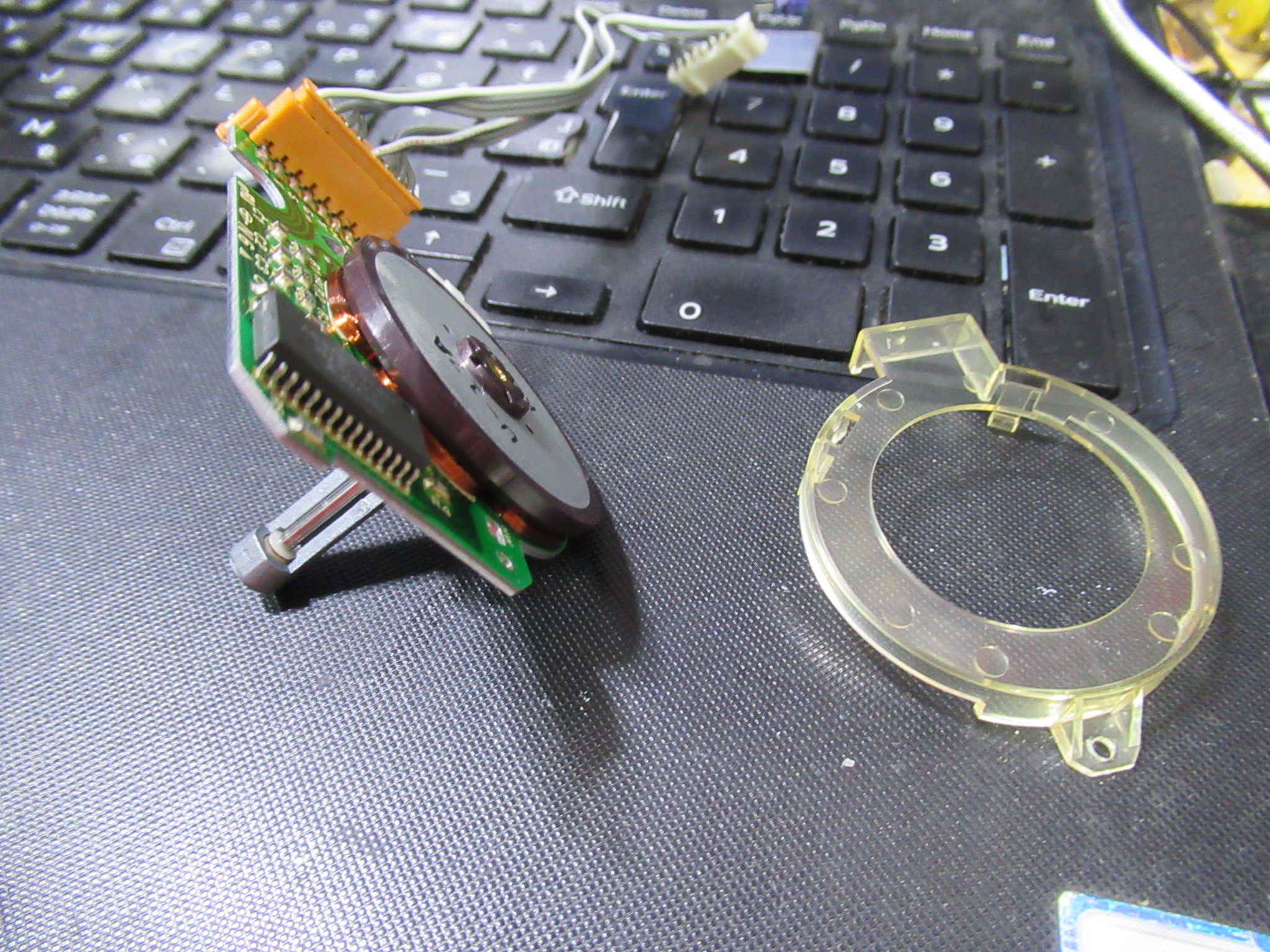

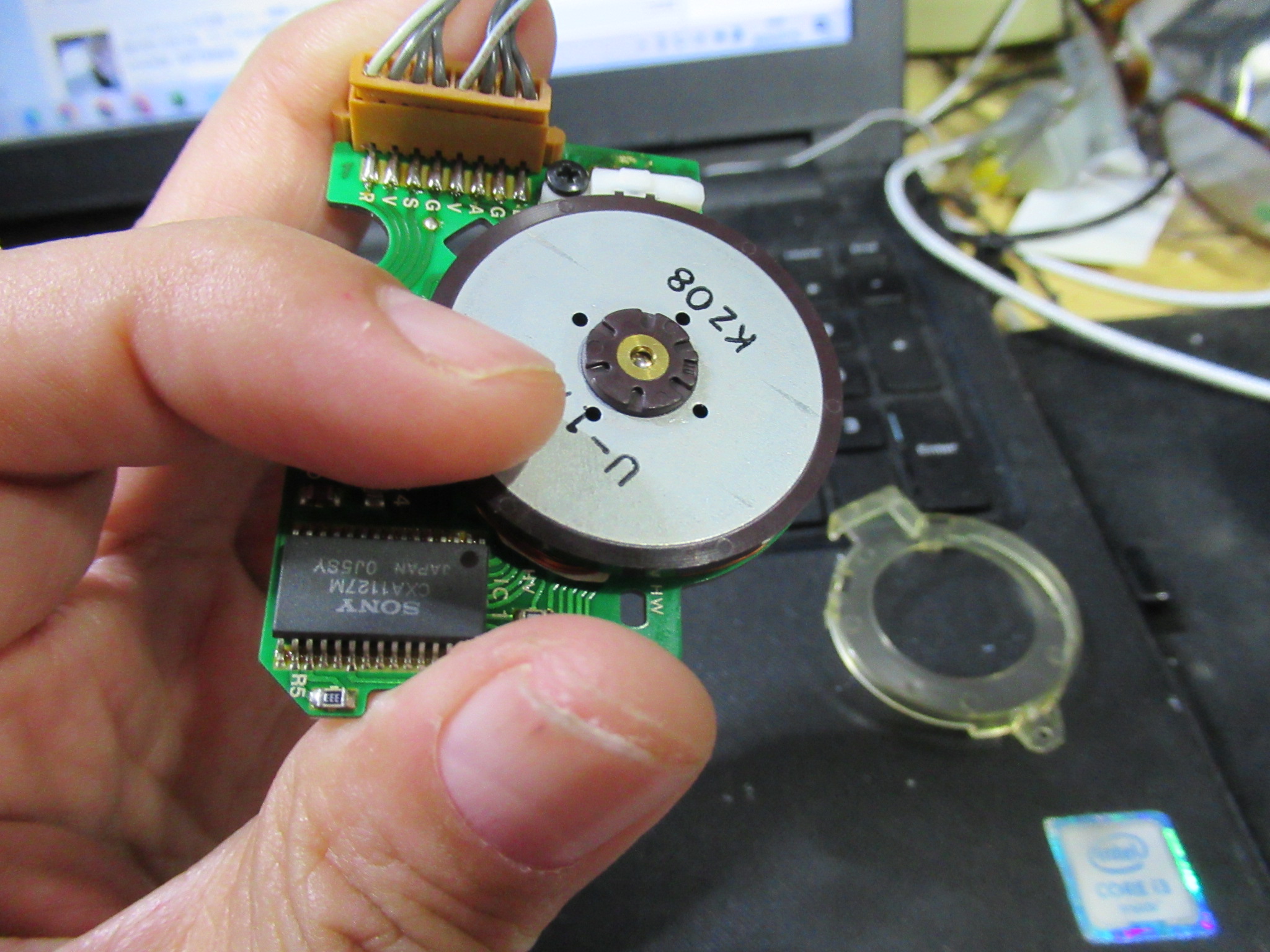

キャプスタンモーターです。回転に引っ掛かりを感じます。

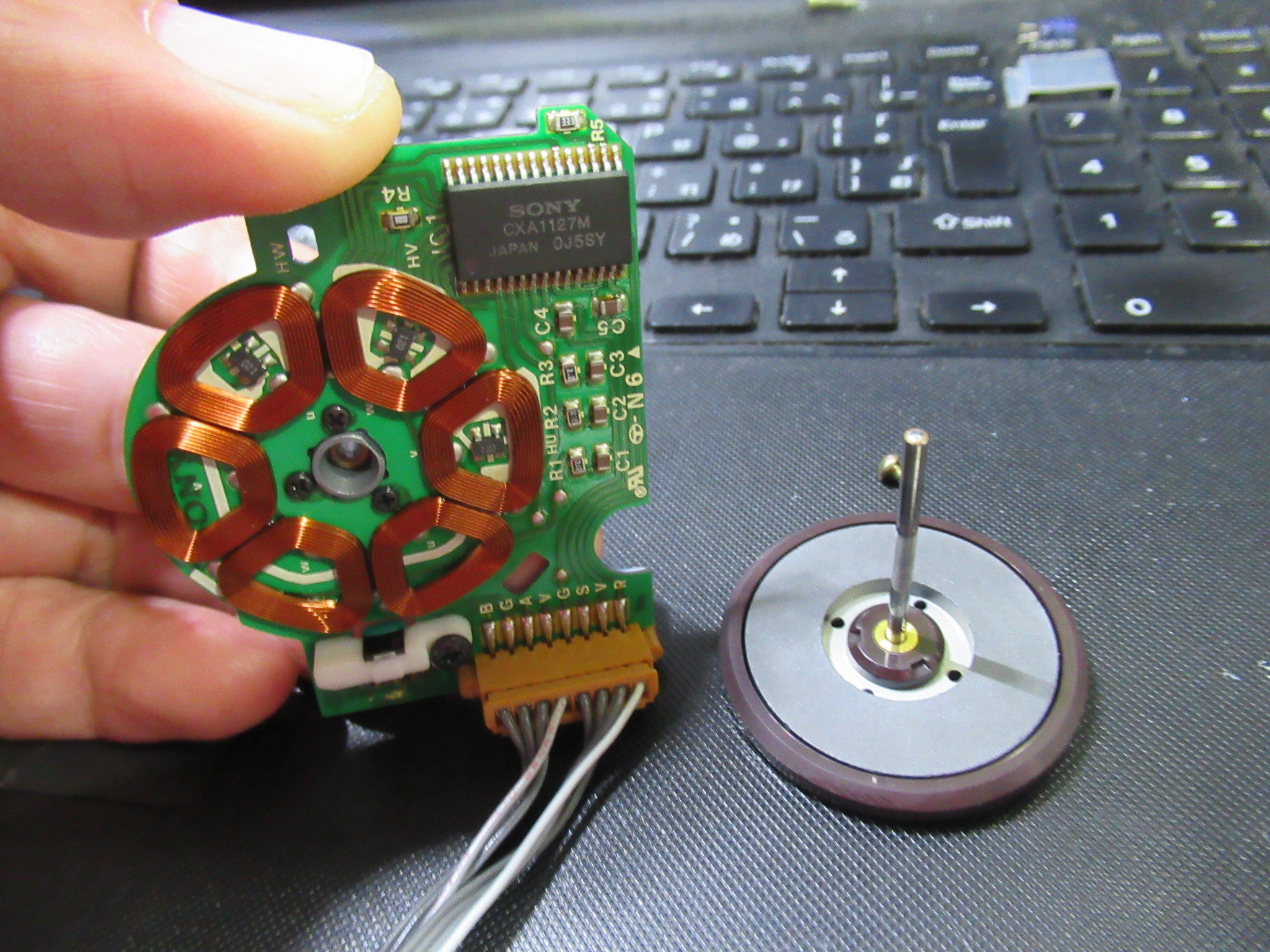

分解してシャフト部を清掃し、グリスを処置します。

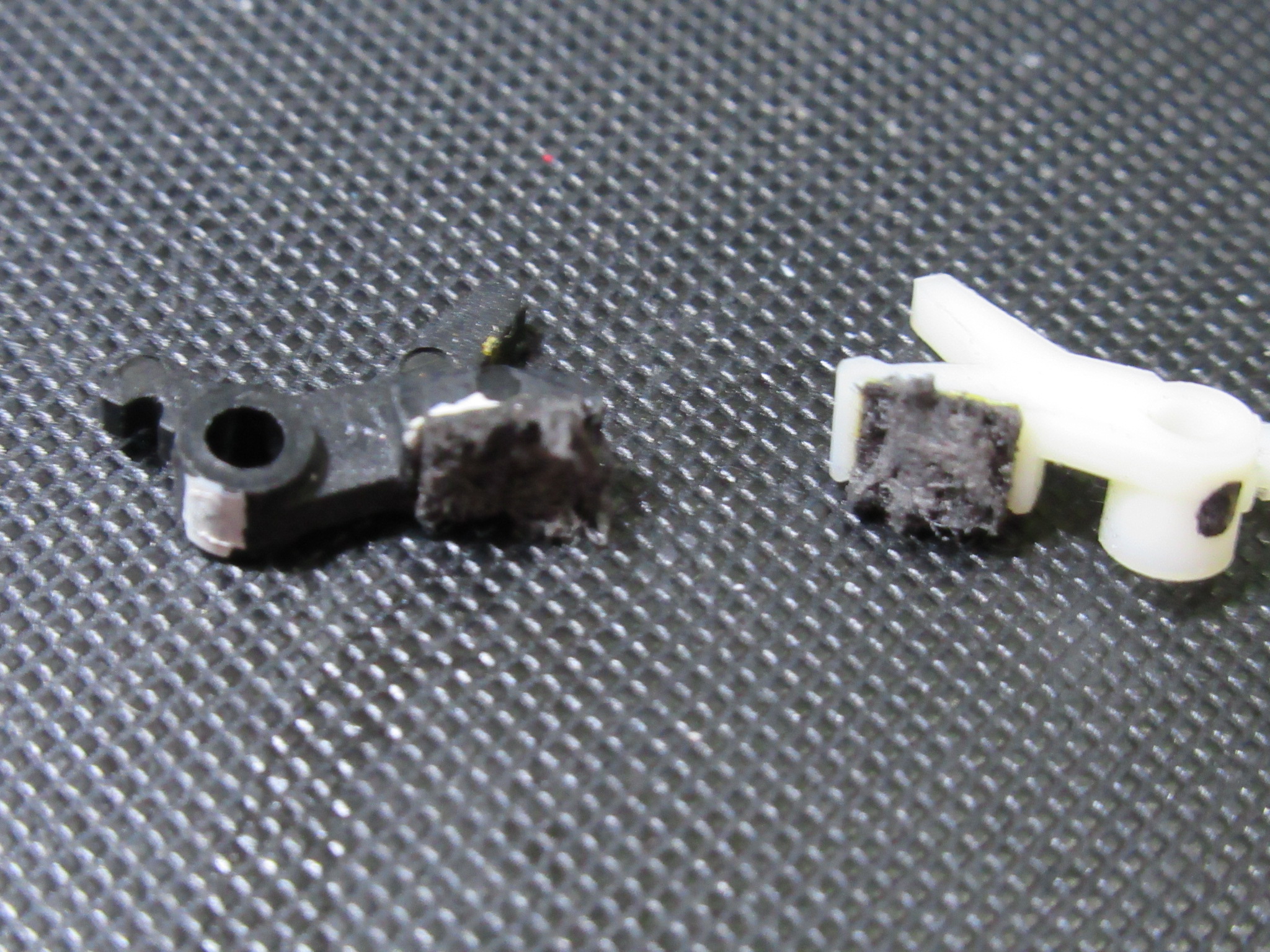

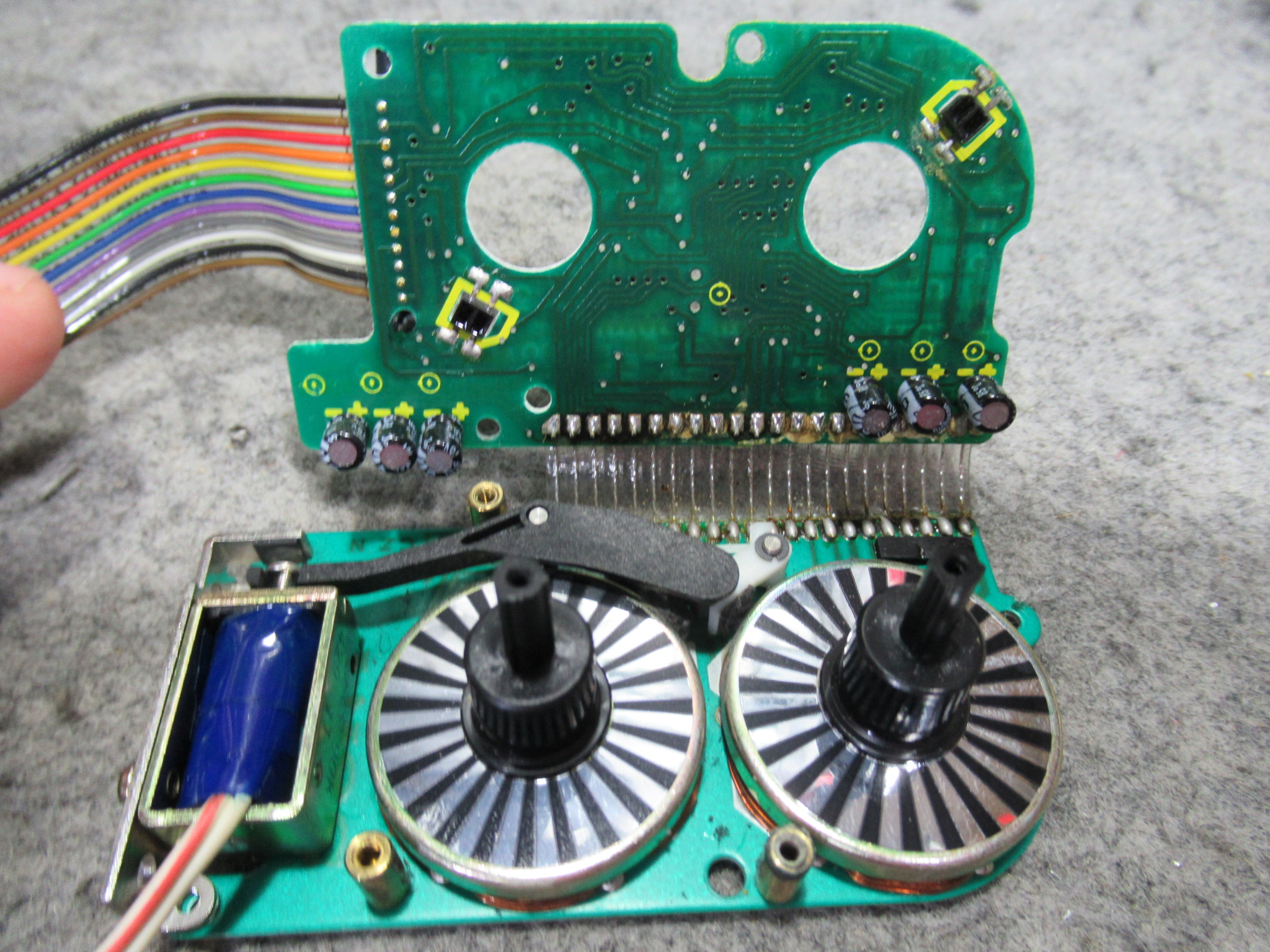

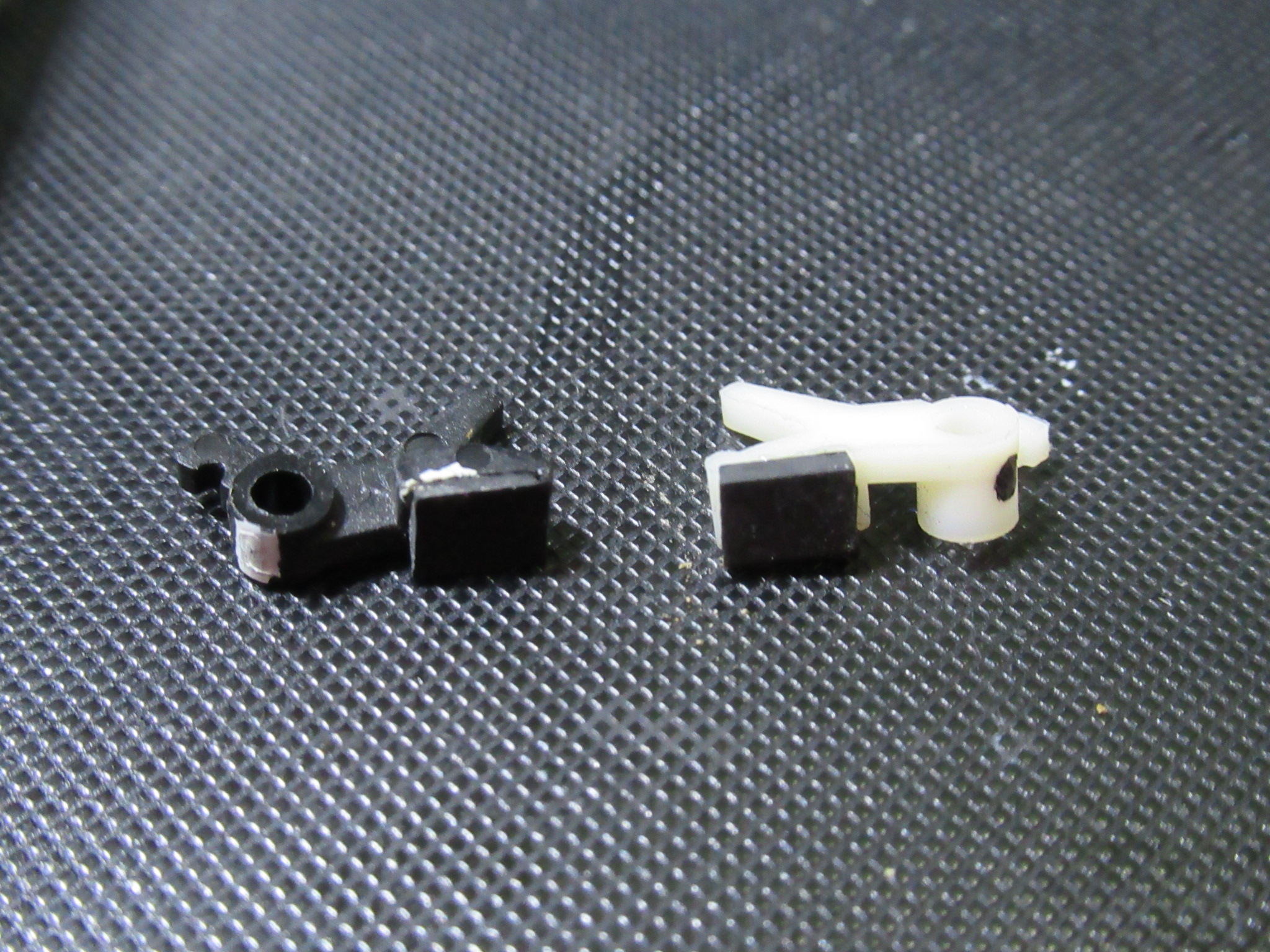

2DDリールユニットです。ブレーキパッドが剥がれて張り付いています。
分解してパッドを張り替えます。
カートリッジホルダーを取り外します。

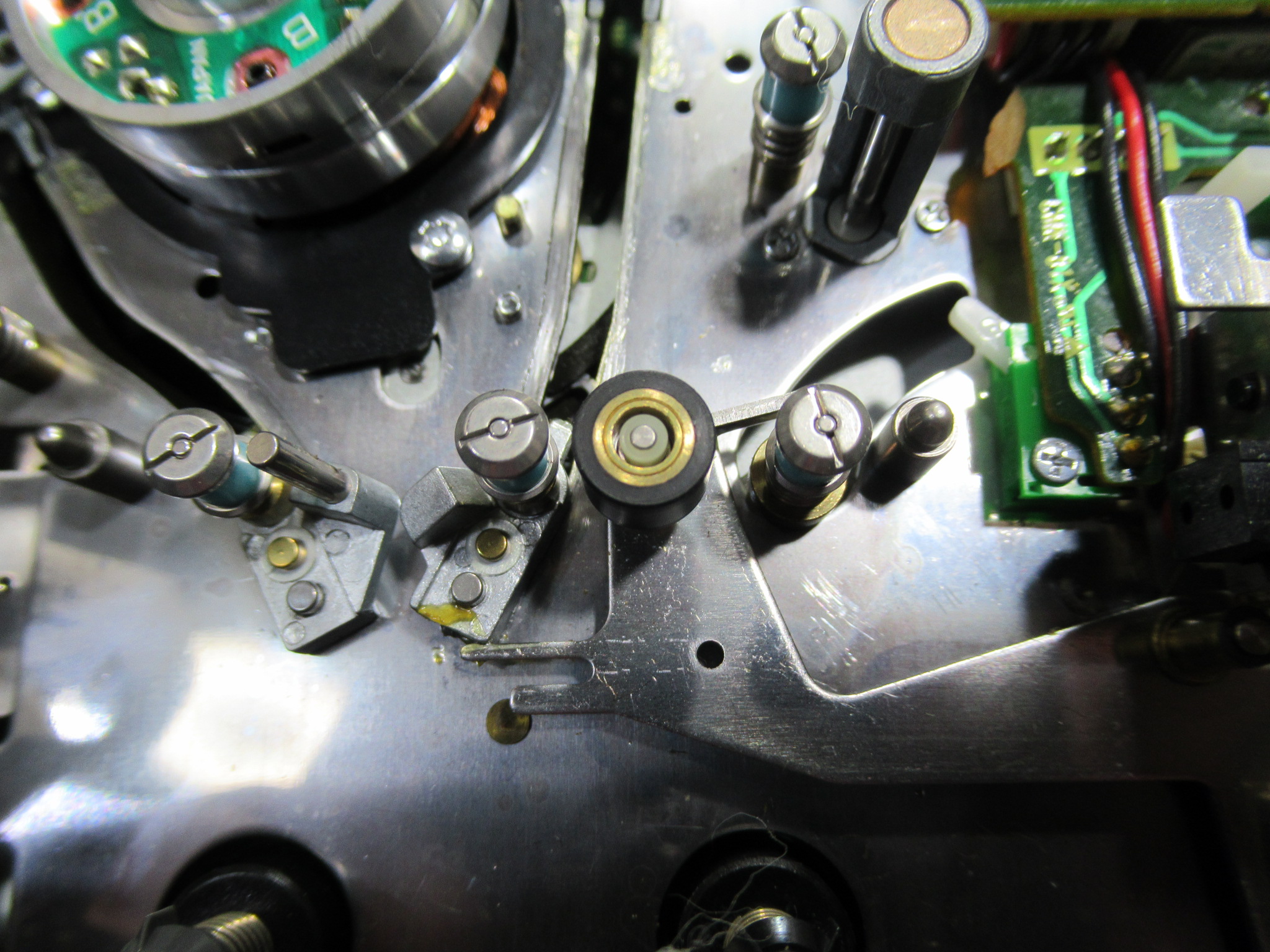

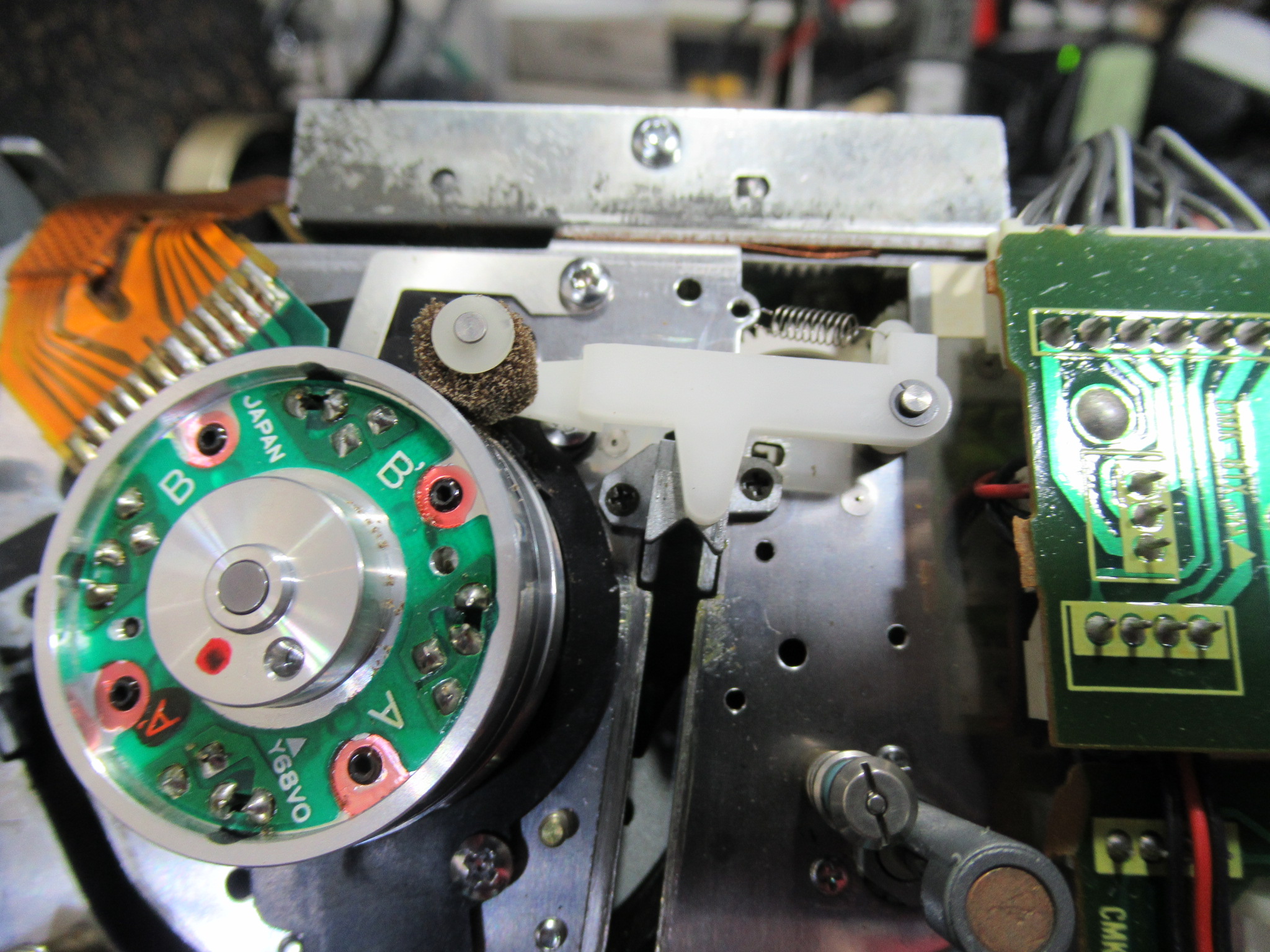

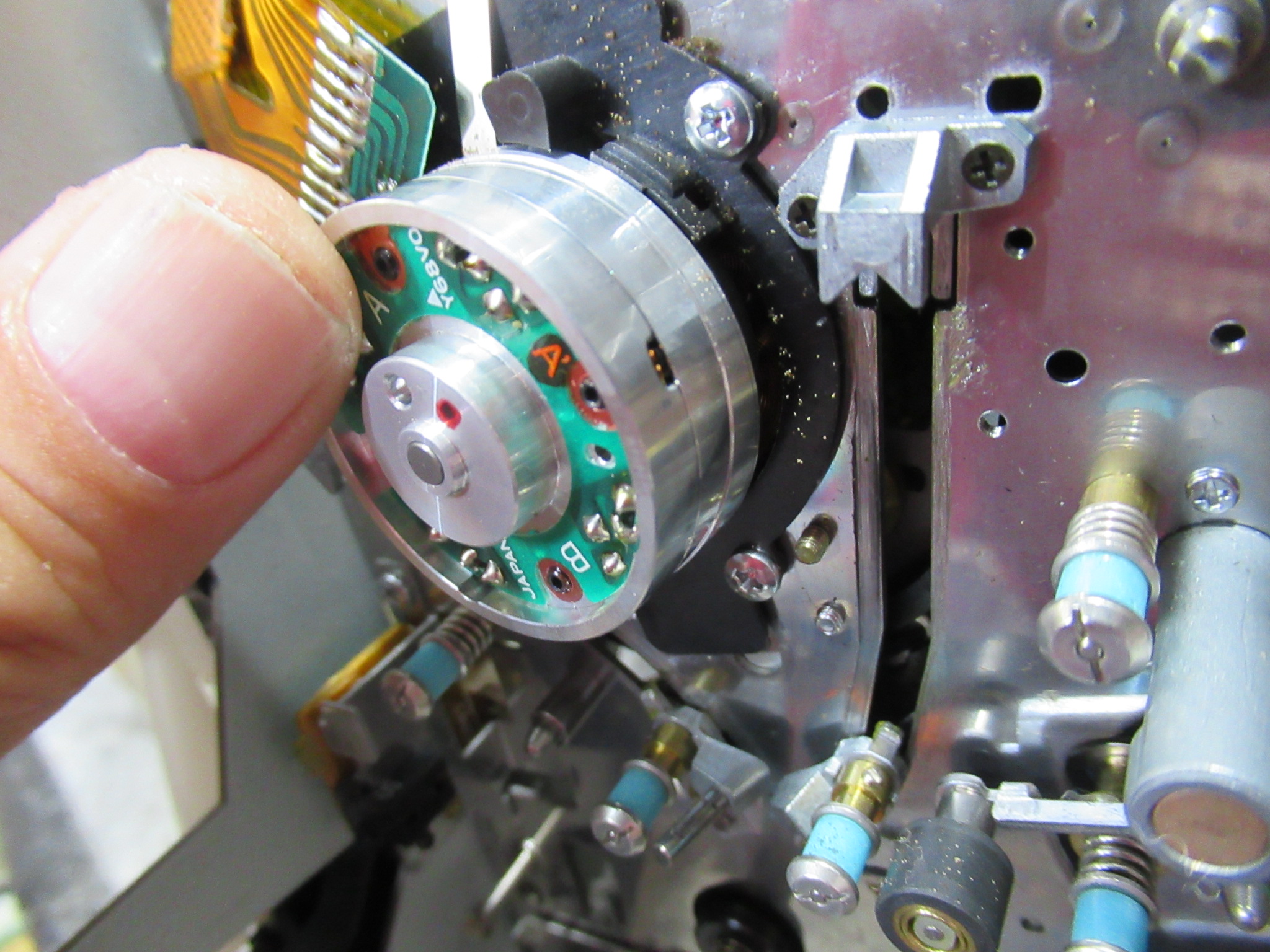

ヘッドを痛める原因になるスポンジ製のヘッドクリーナーを撤去し、ドラム表面に異状が見られないことを確認します。

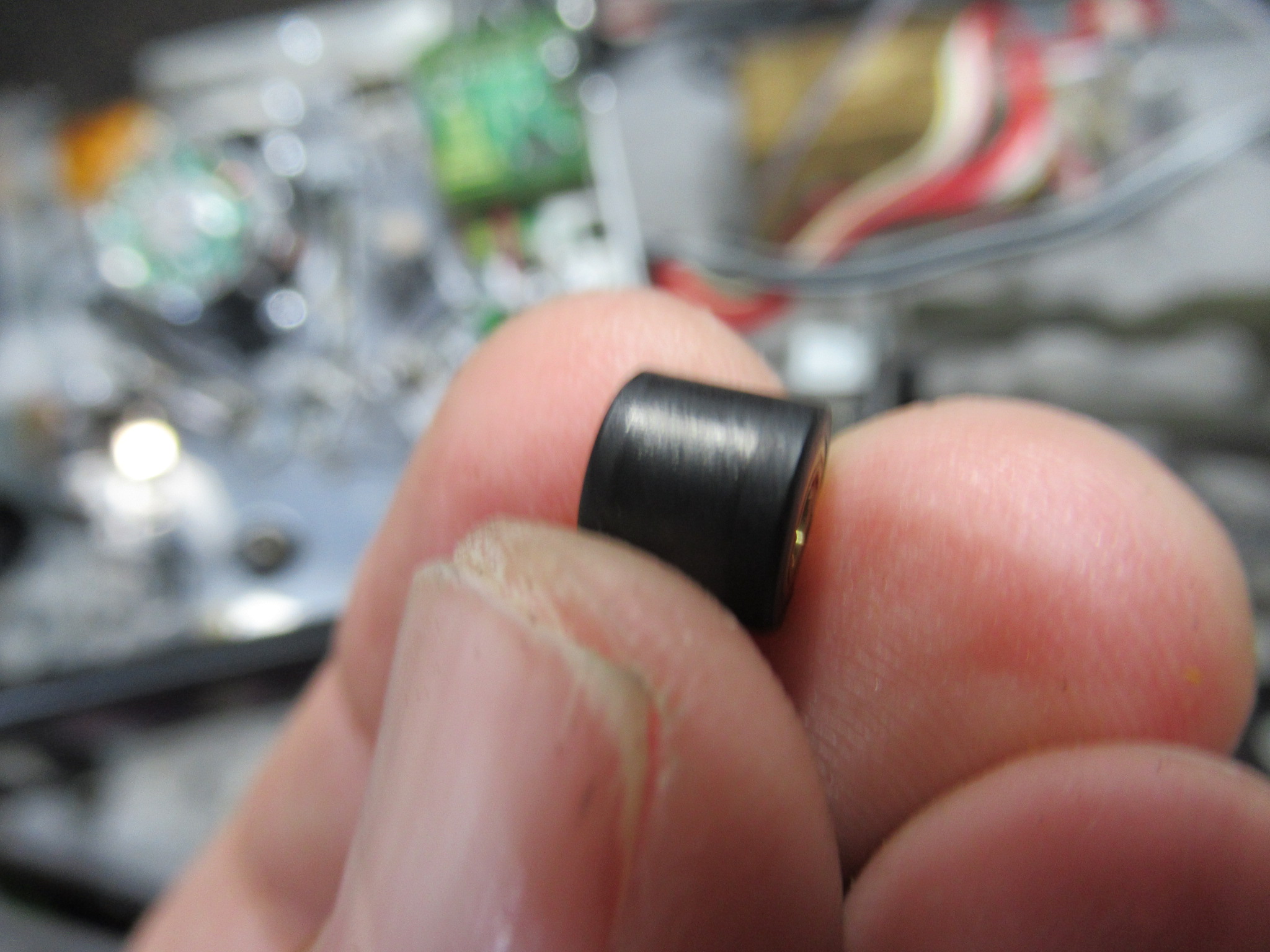

カチカチに固くなったピンチローラーを交換します。

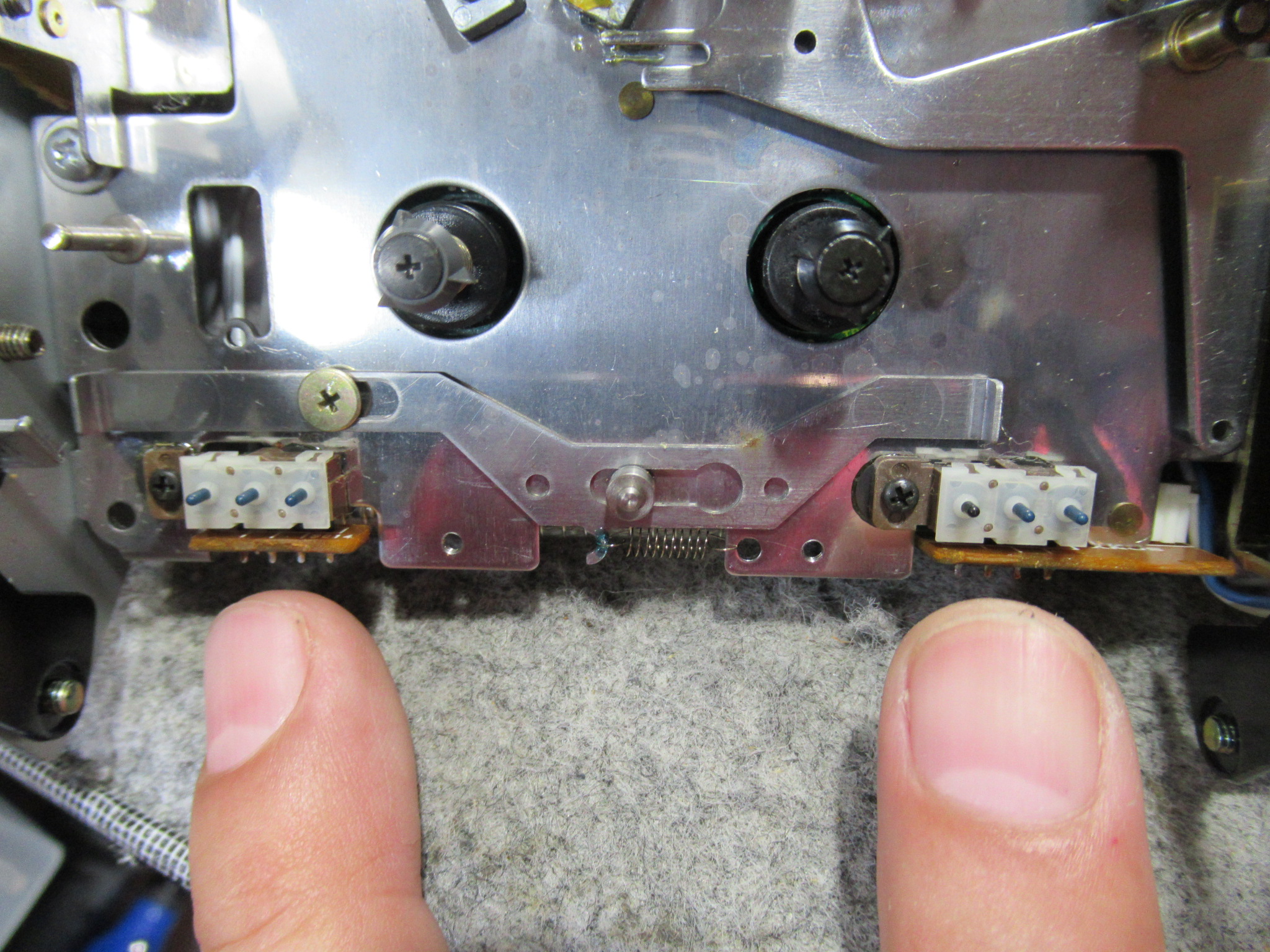

カートリッジ検出スイッチに接点復活剤を処置します。

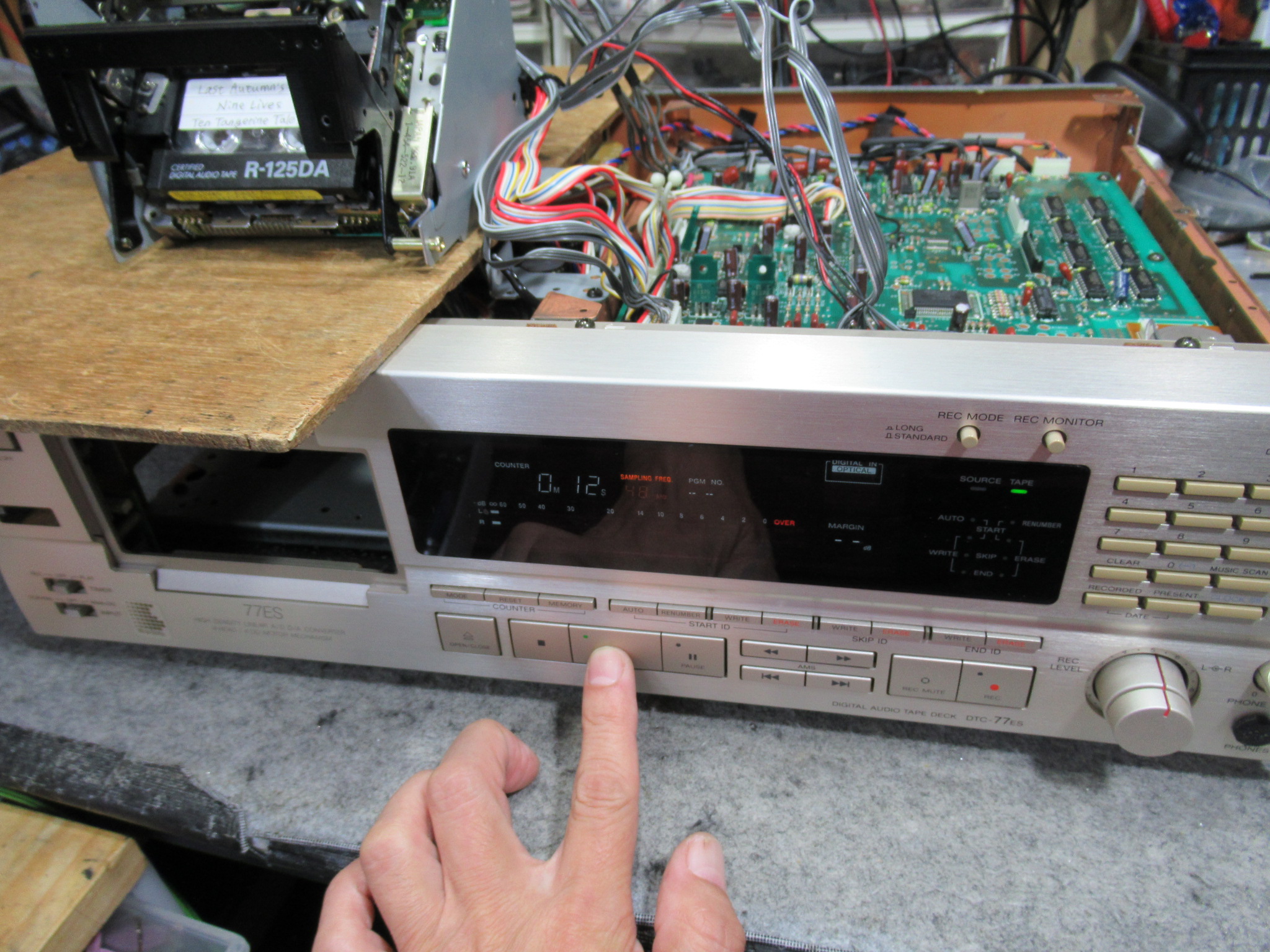

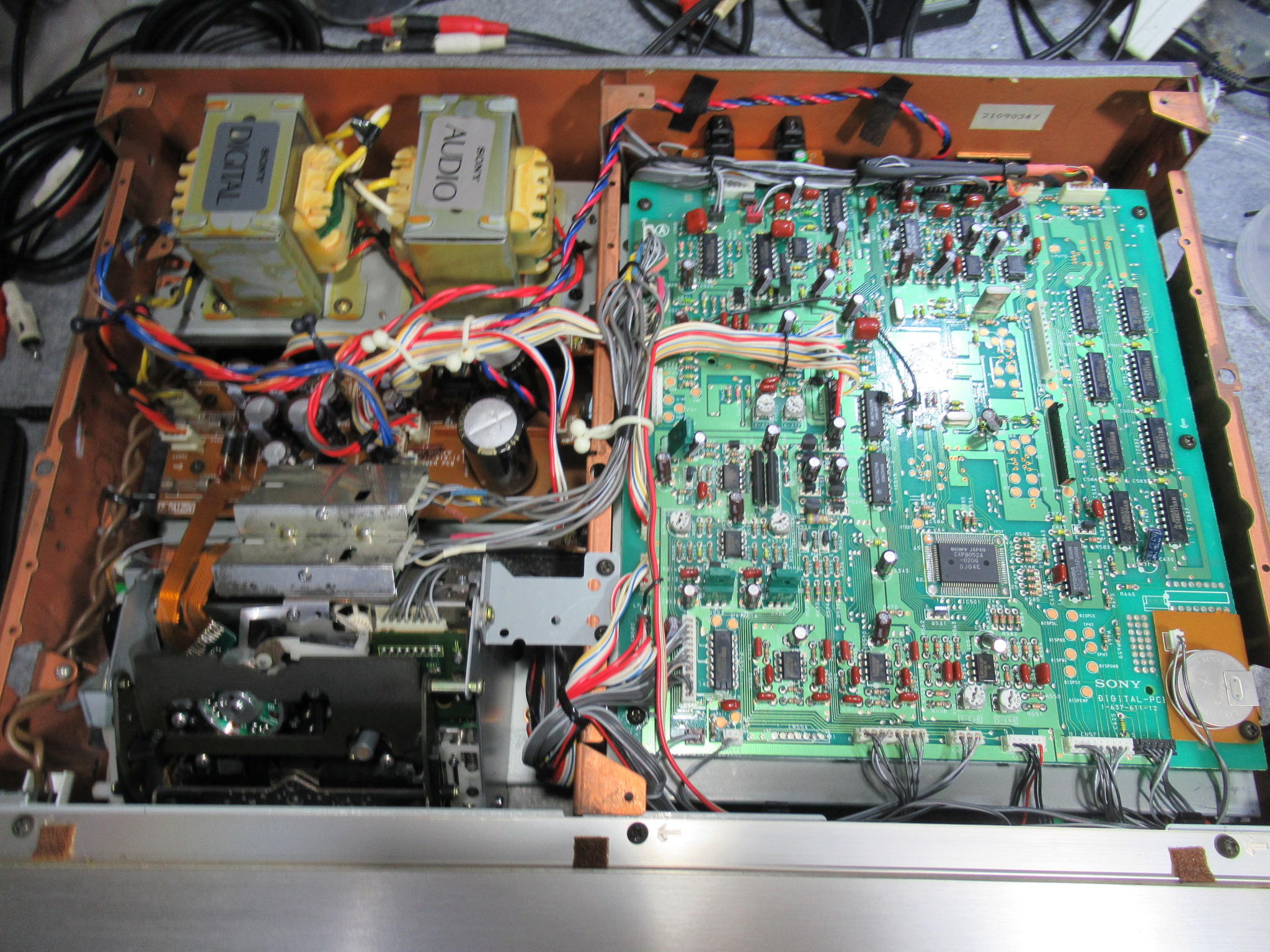

メカを本体に仮接続して動作確認を行いましたが、音が出ません。

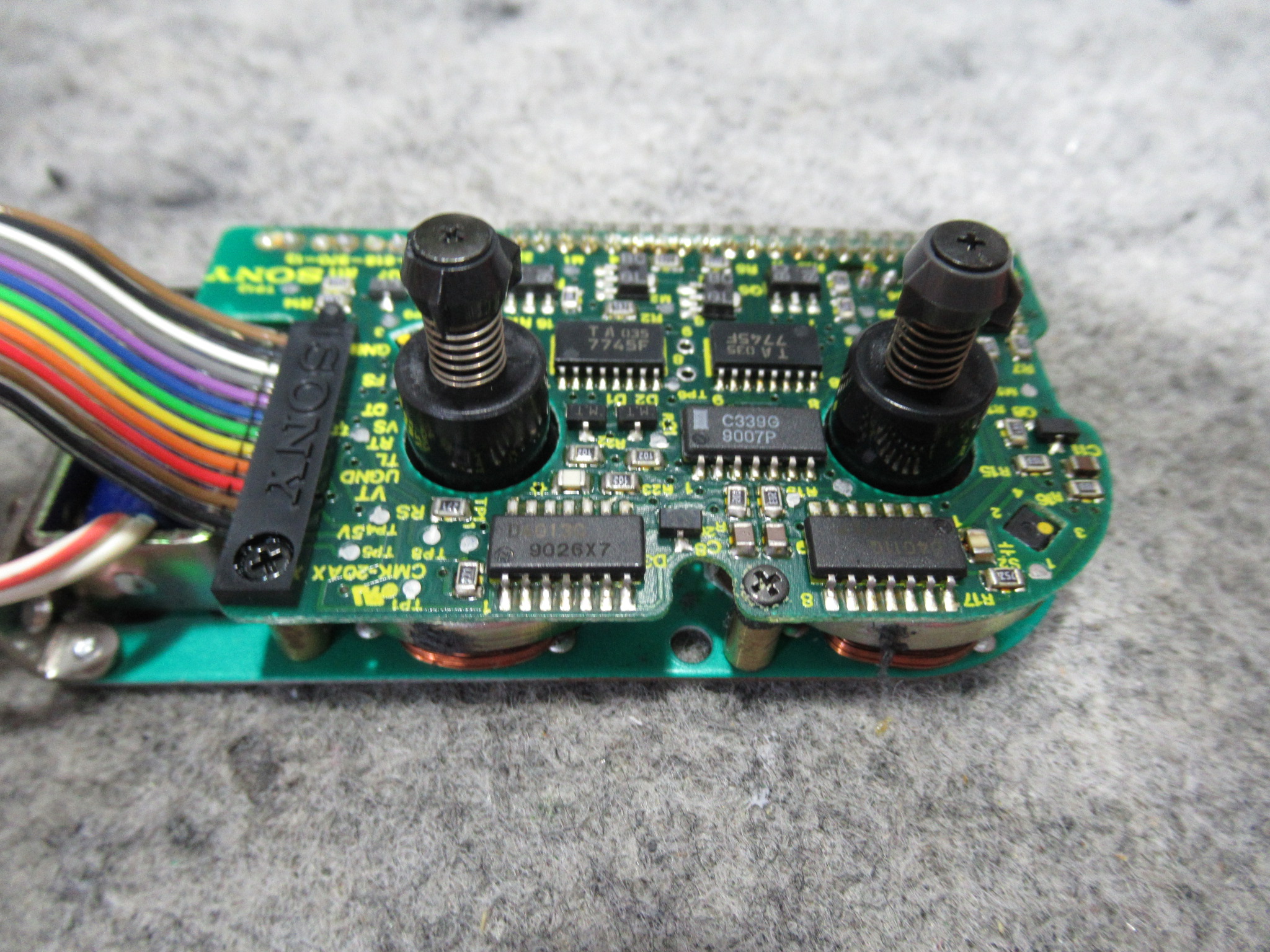

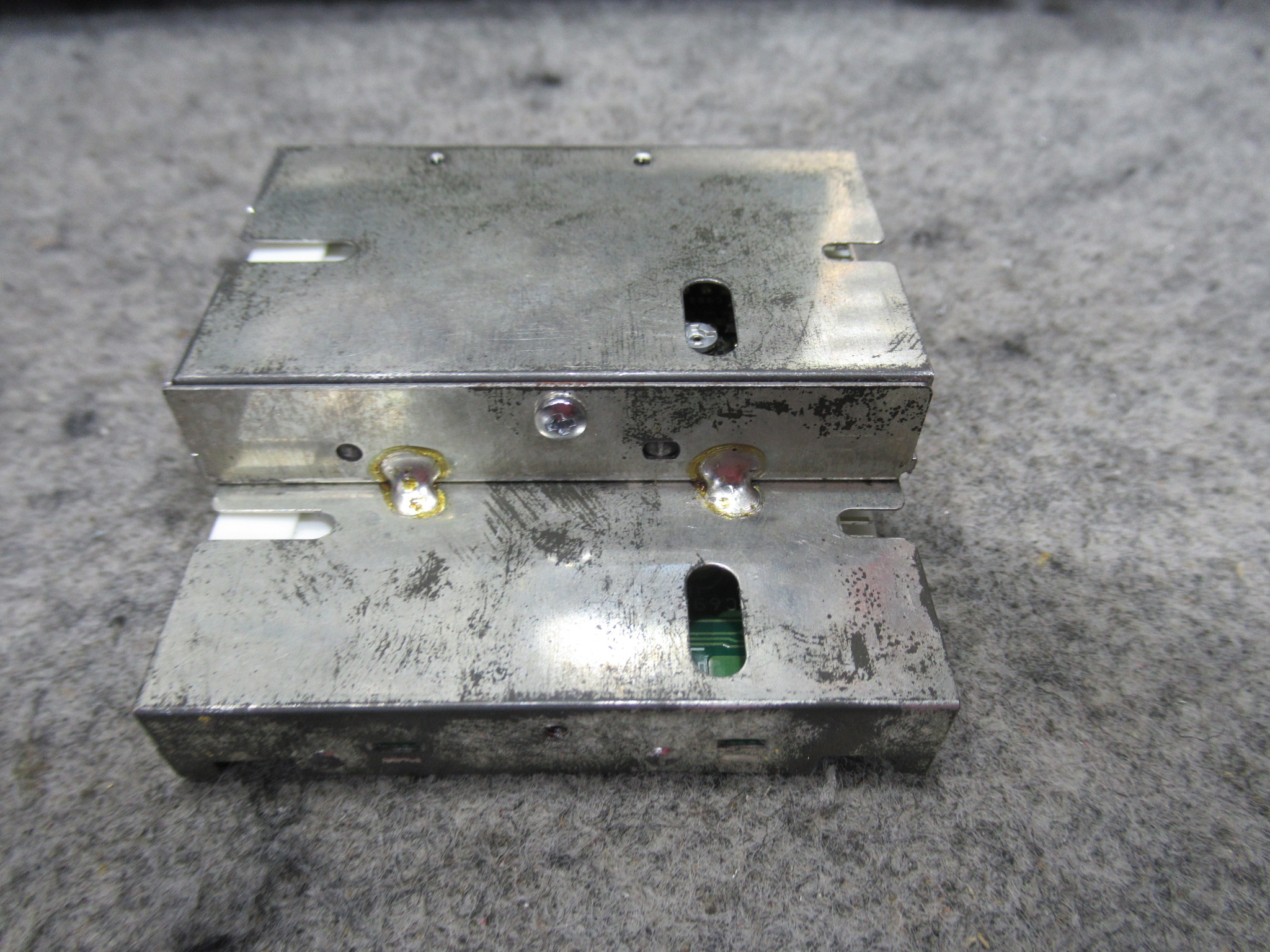

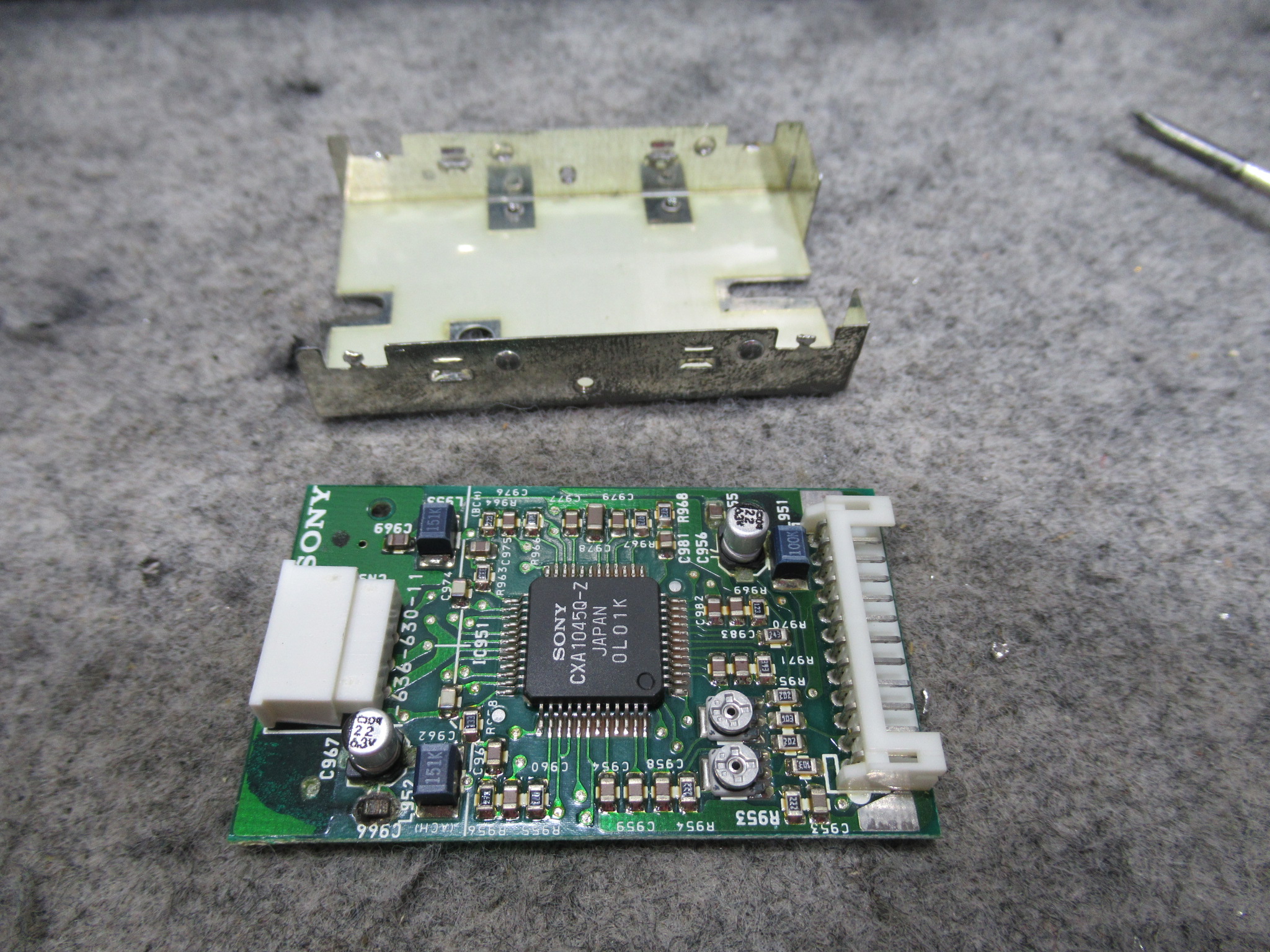

ヘッドの信号を処理するRFアンプです。４ヘッド機ですので２セットあります。

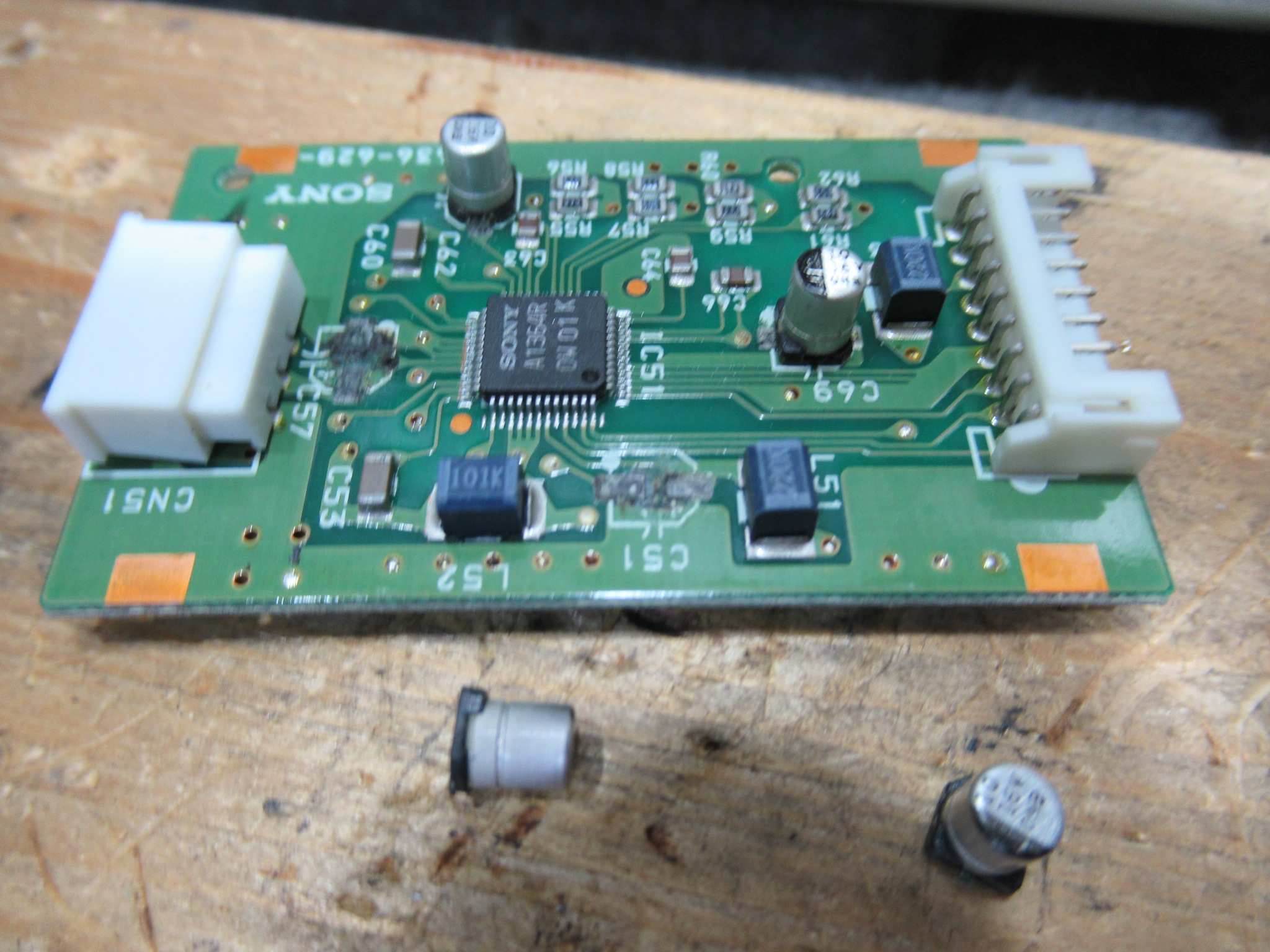

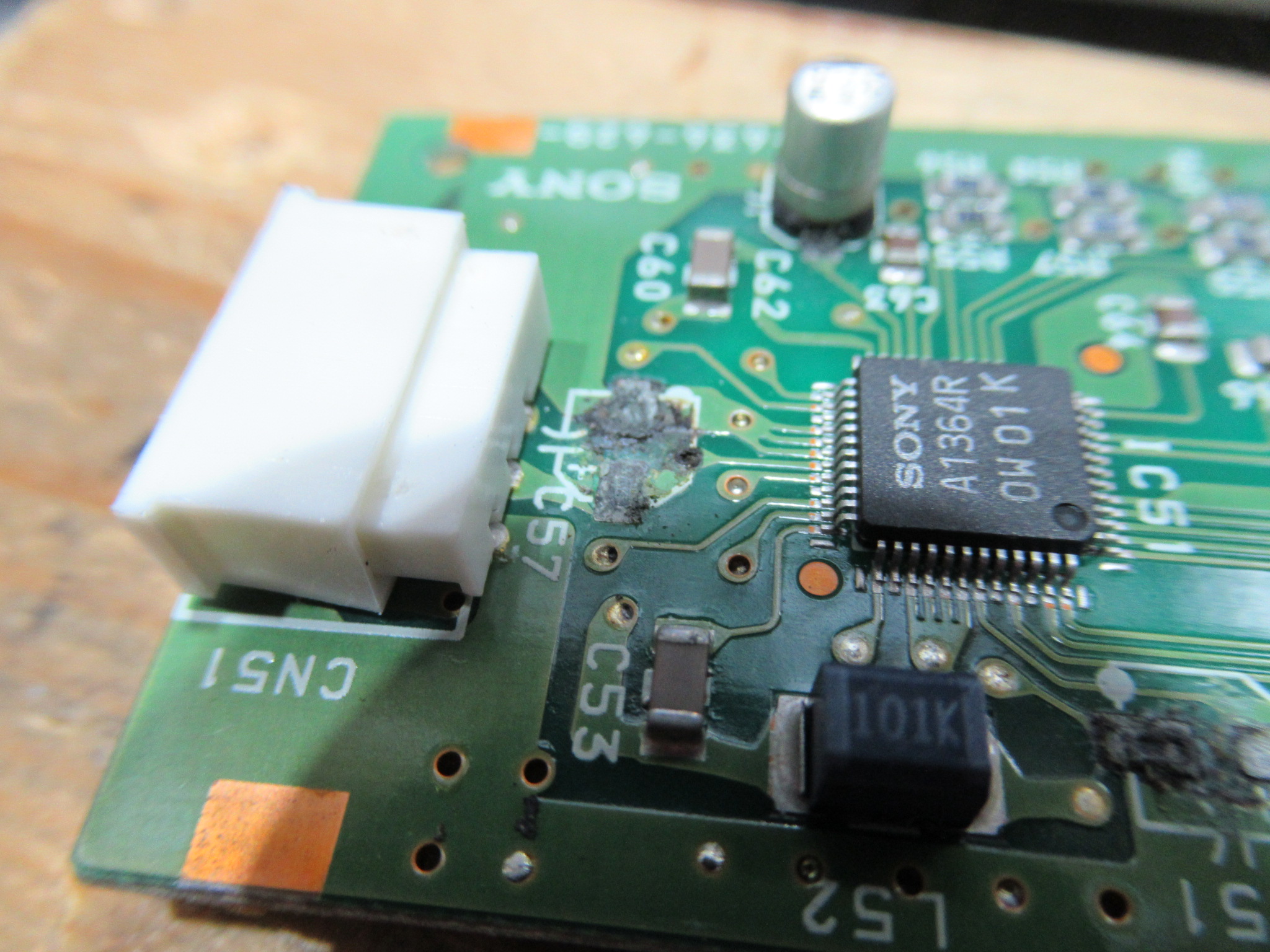

こちらは「再生または録音」用です。電解コンデンサーの端子が液漏れで腐食しています。
基板が傷んでいましたので、取り付けやすいリード型に交換します。

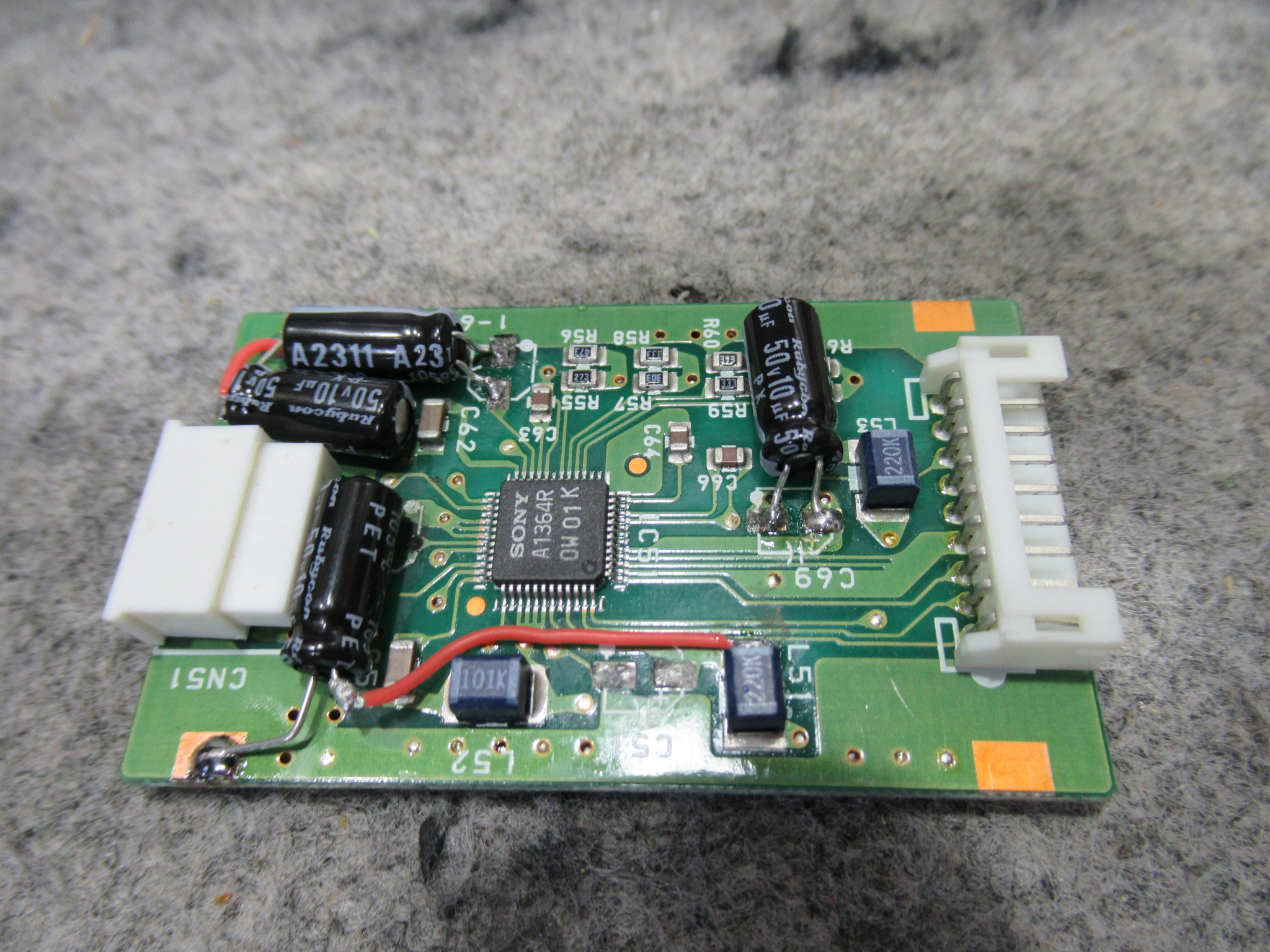

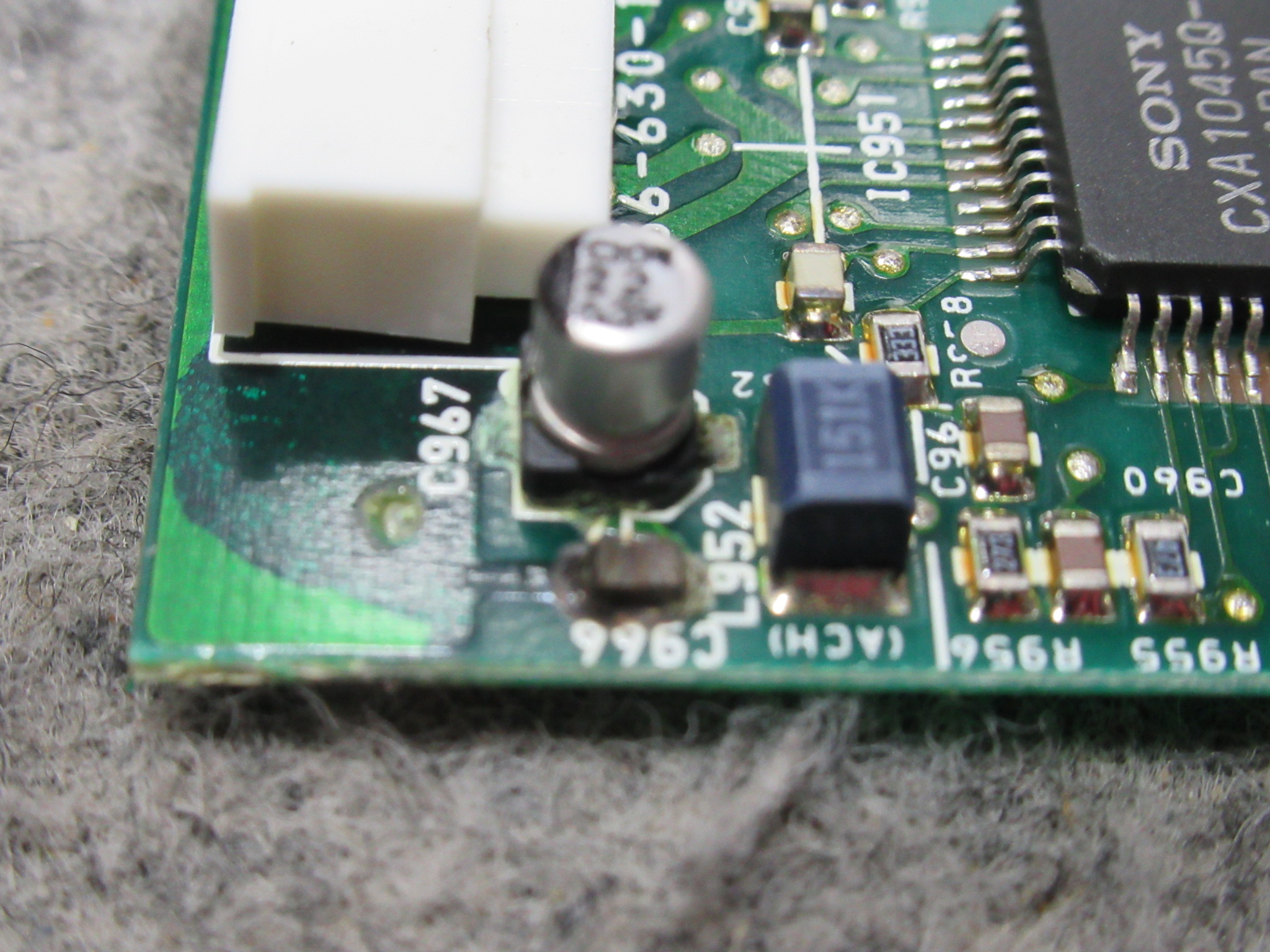

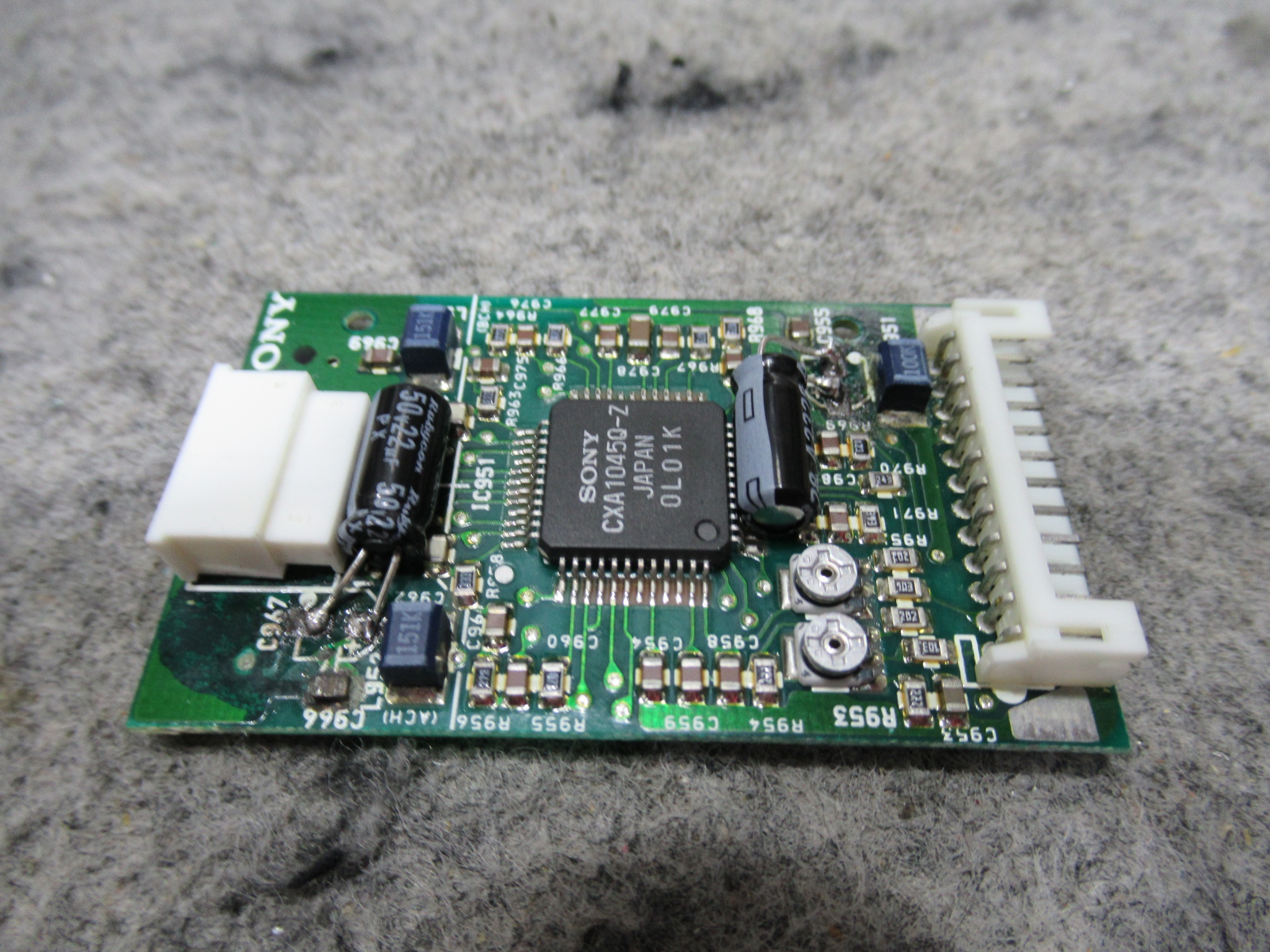

こちらは「録音時の再生モニター」用です。電解コンデンサーは端子が腐食して、すでに２ケ脱落していました。
取り付け部が傷んでいますので、回路図を参照し、取り付け可能な場所に接続します。赤い配線はバイパス線です。
音は出るようになりましたが、酷いノイズです。

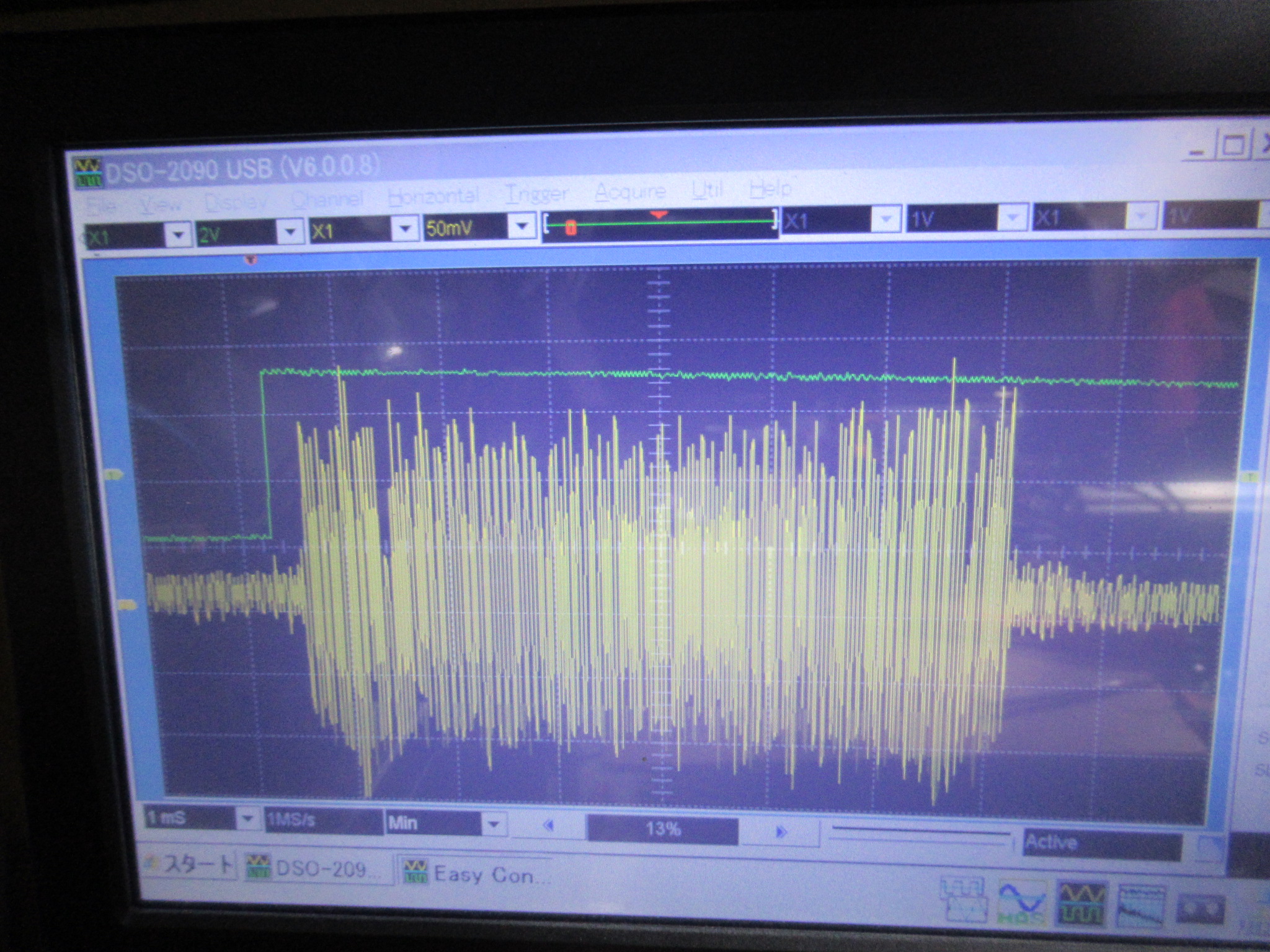

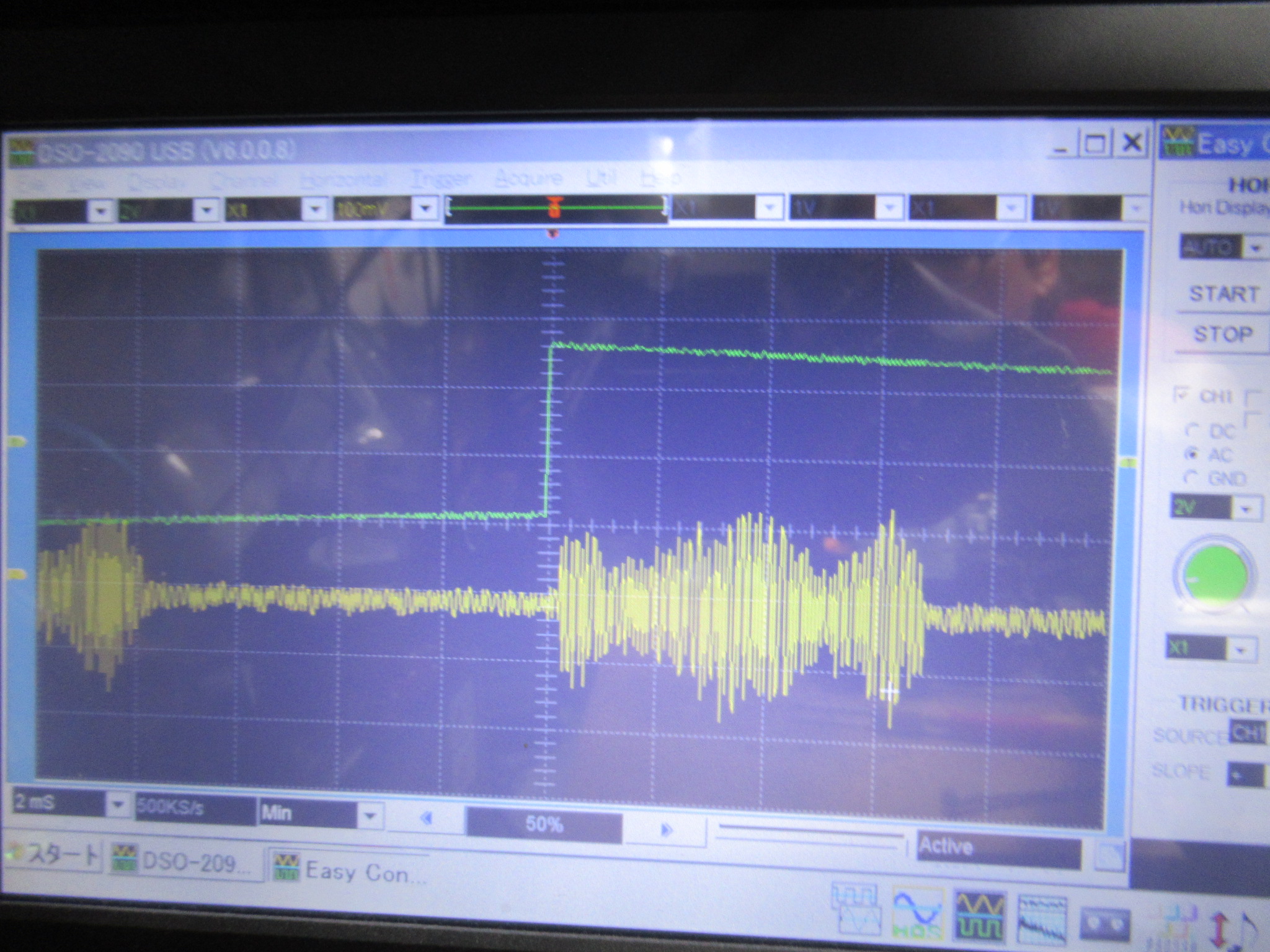

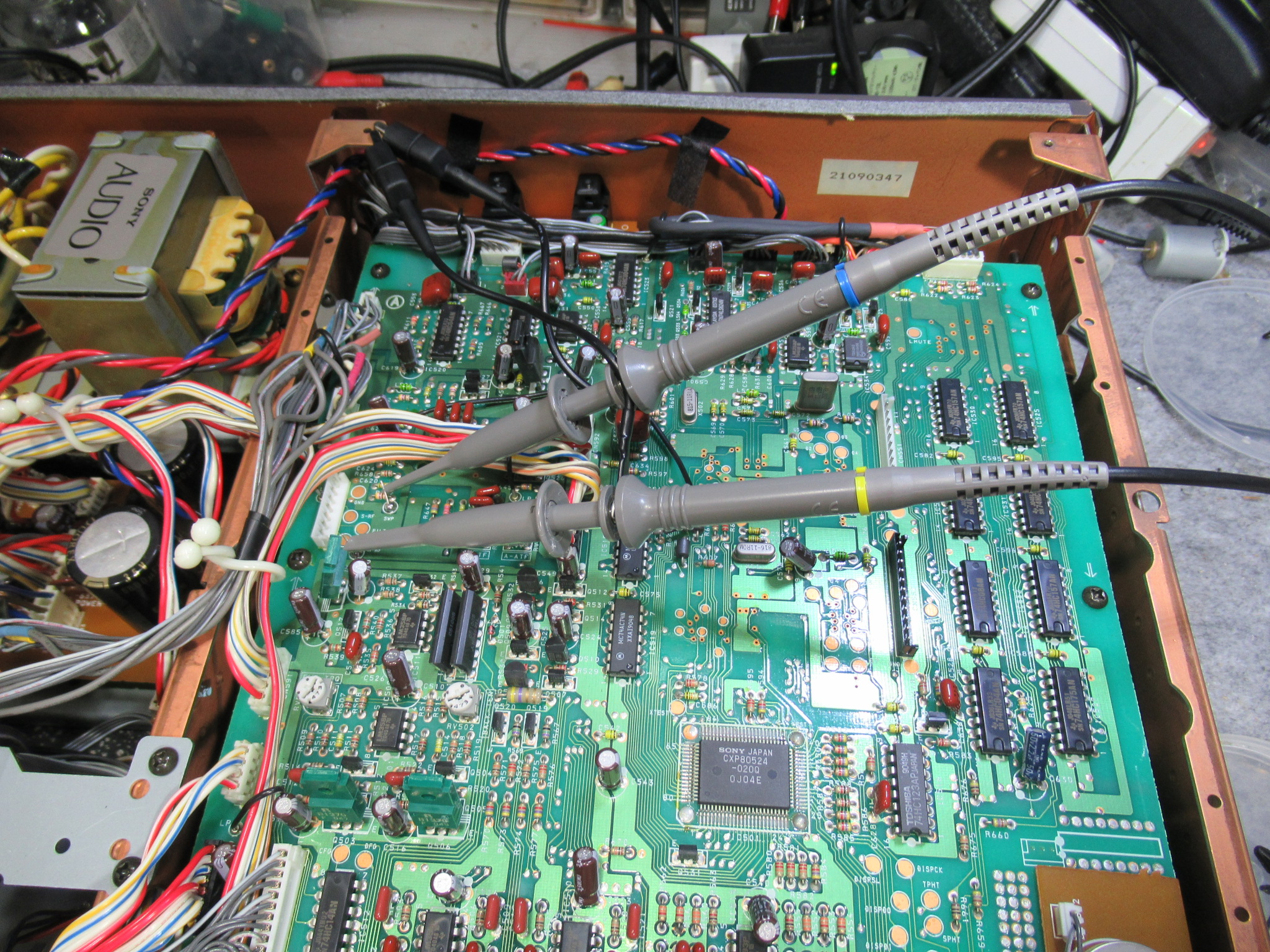

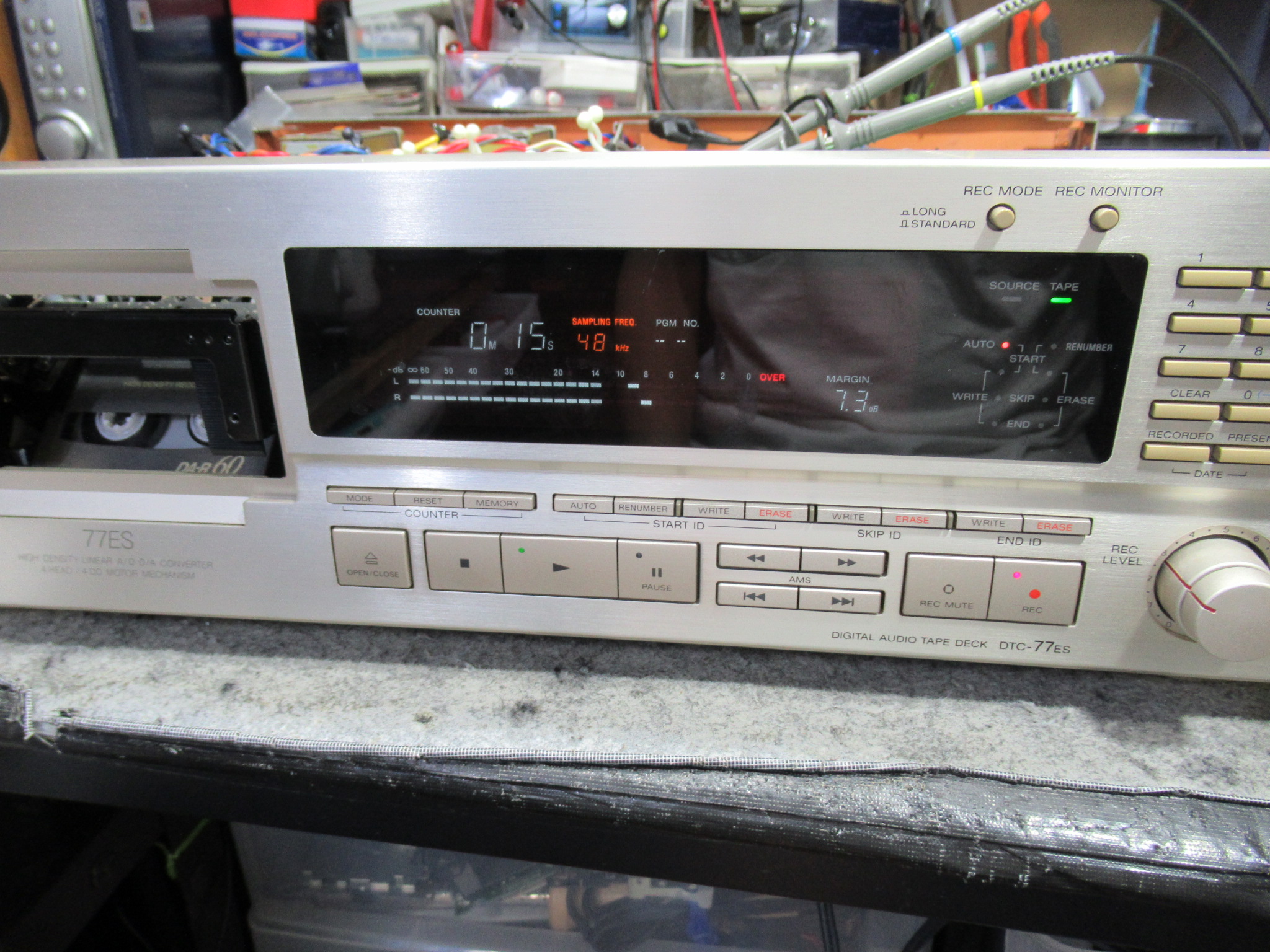

オシロスコープを接続してRFシグナルを点検すると、テープパスの狂いがあることが判明しました。
テープガイドの高さを調整し、ノイズは解消されました。

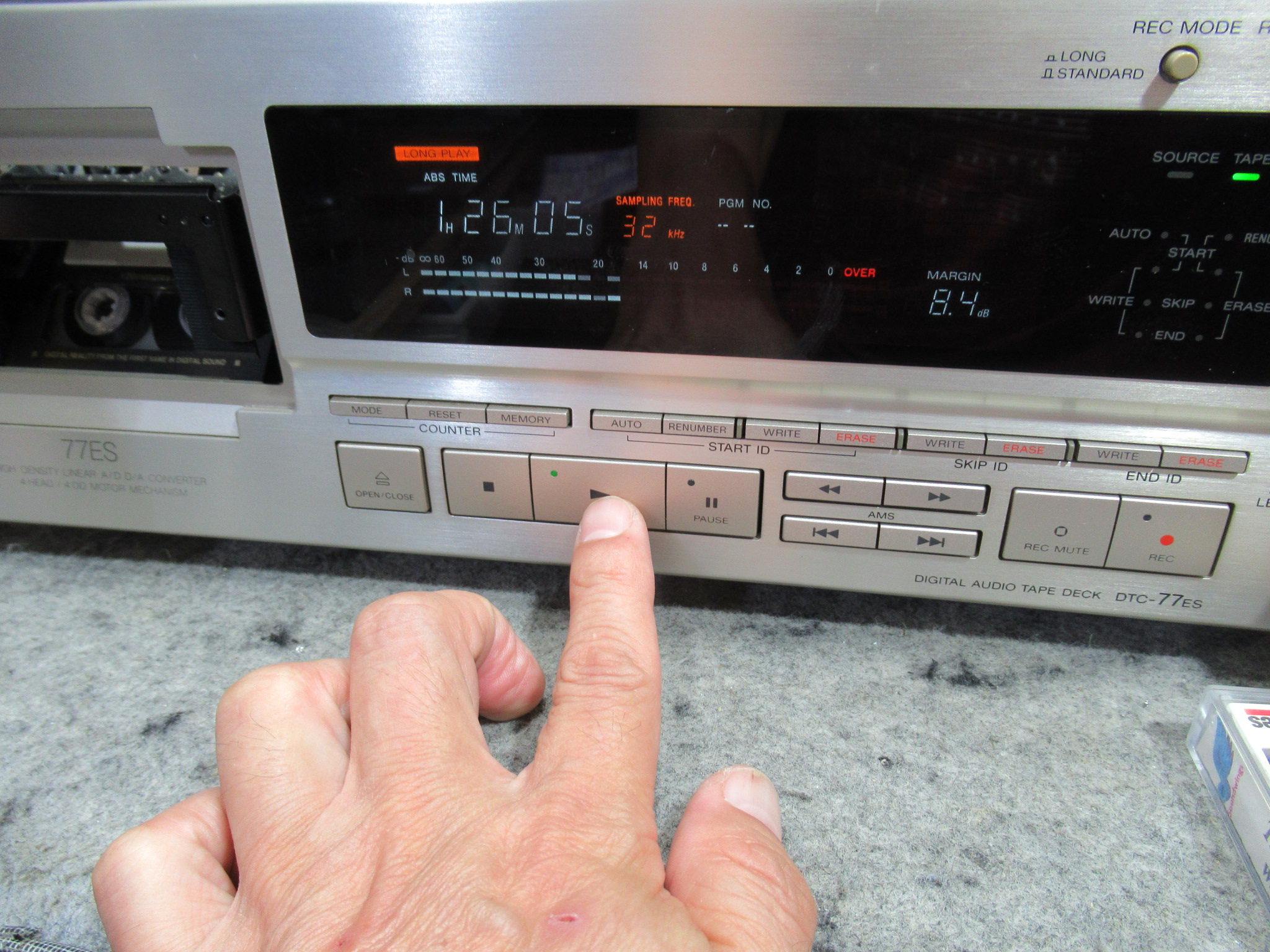

モード別、入出力別の録音状況を確認します。

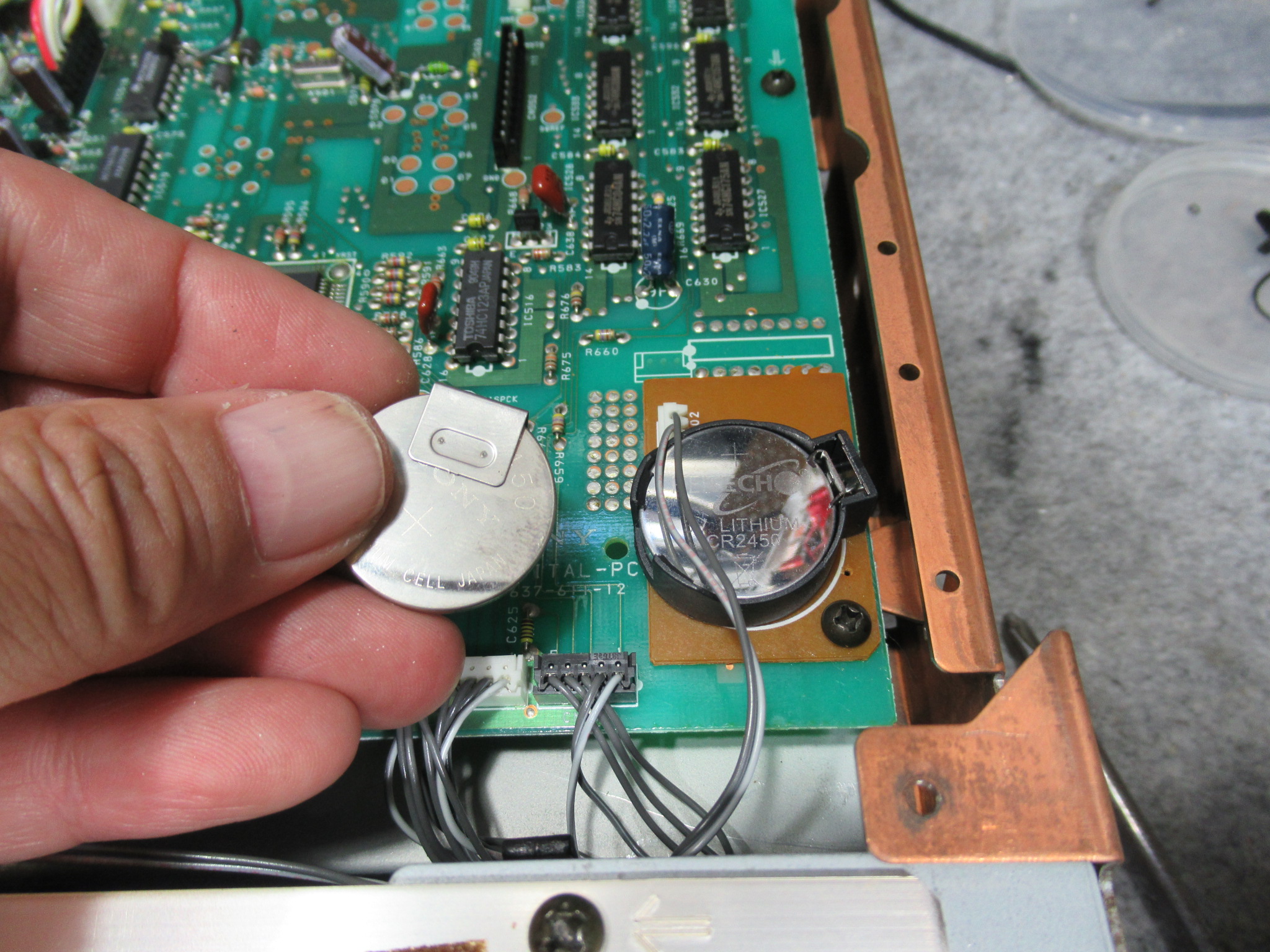

消耗しているボタン電池を交換し、日付をセットします。
以上、修理完了です。
