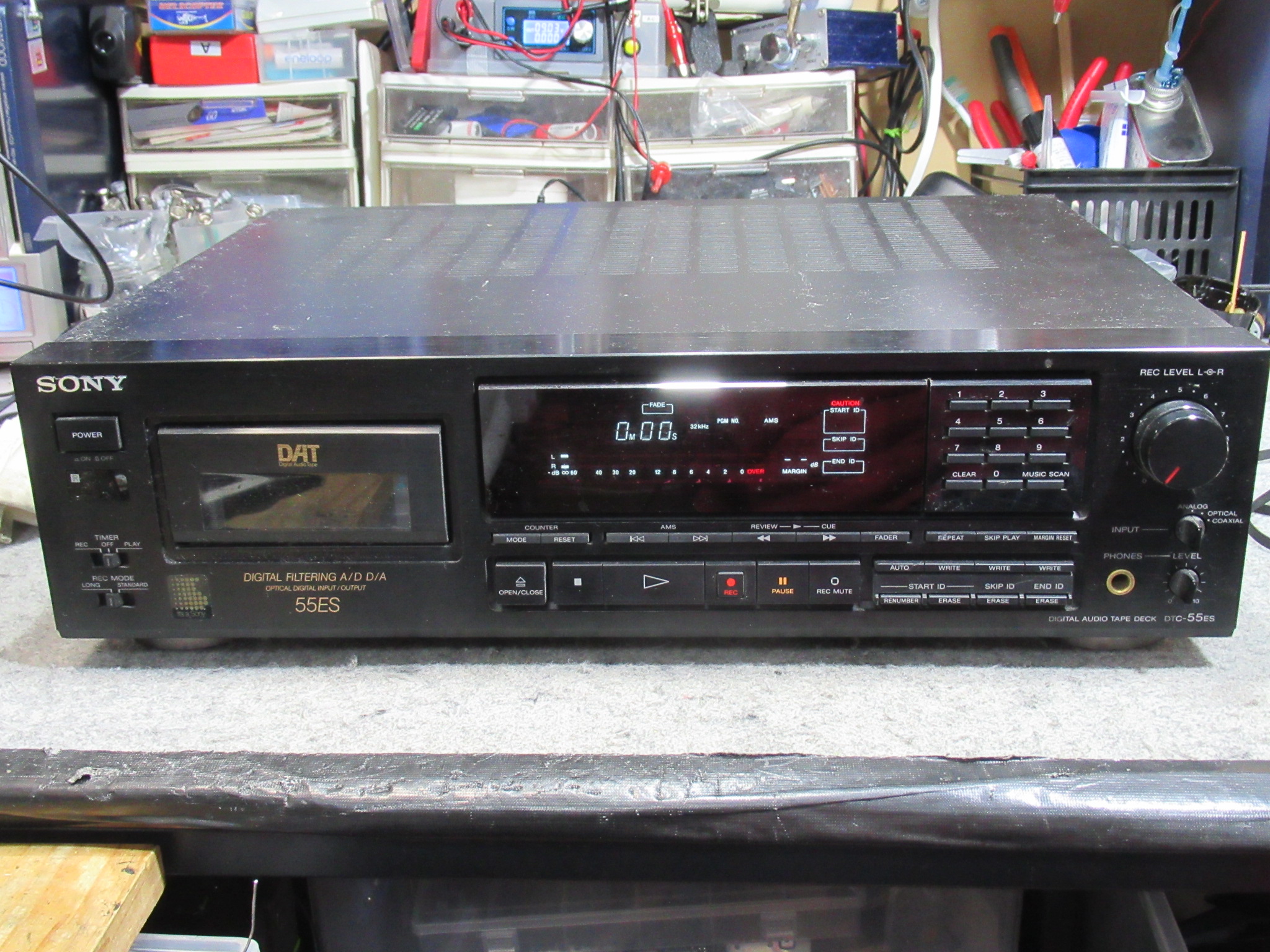

先日、当店でカセットデッキを修理された方から、DTC-55ESの修理依頼をいただきました。
10年ほど前に故障したということです。

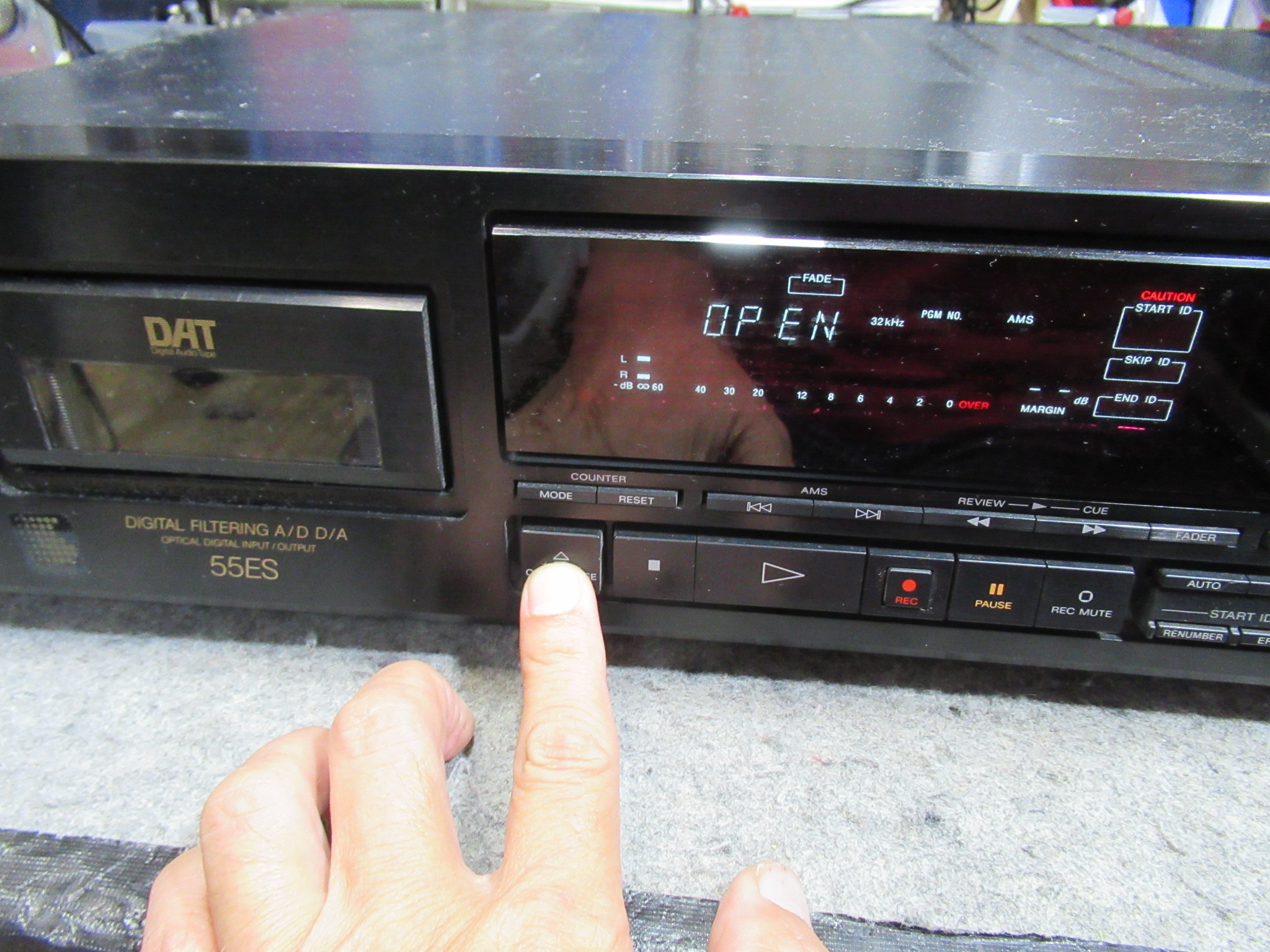

リッドが開きません。

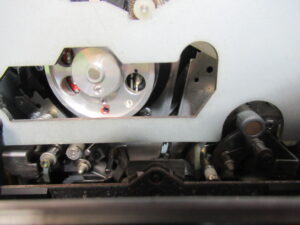

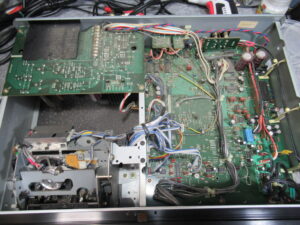

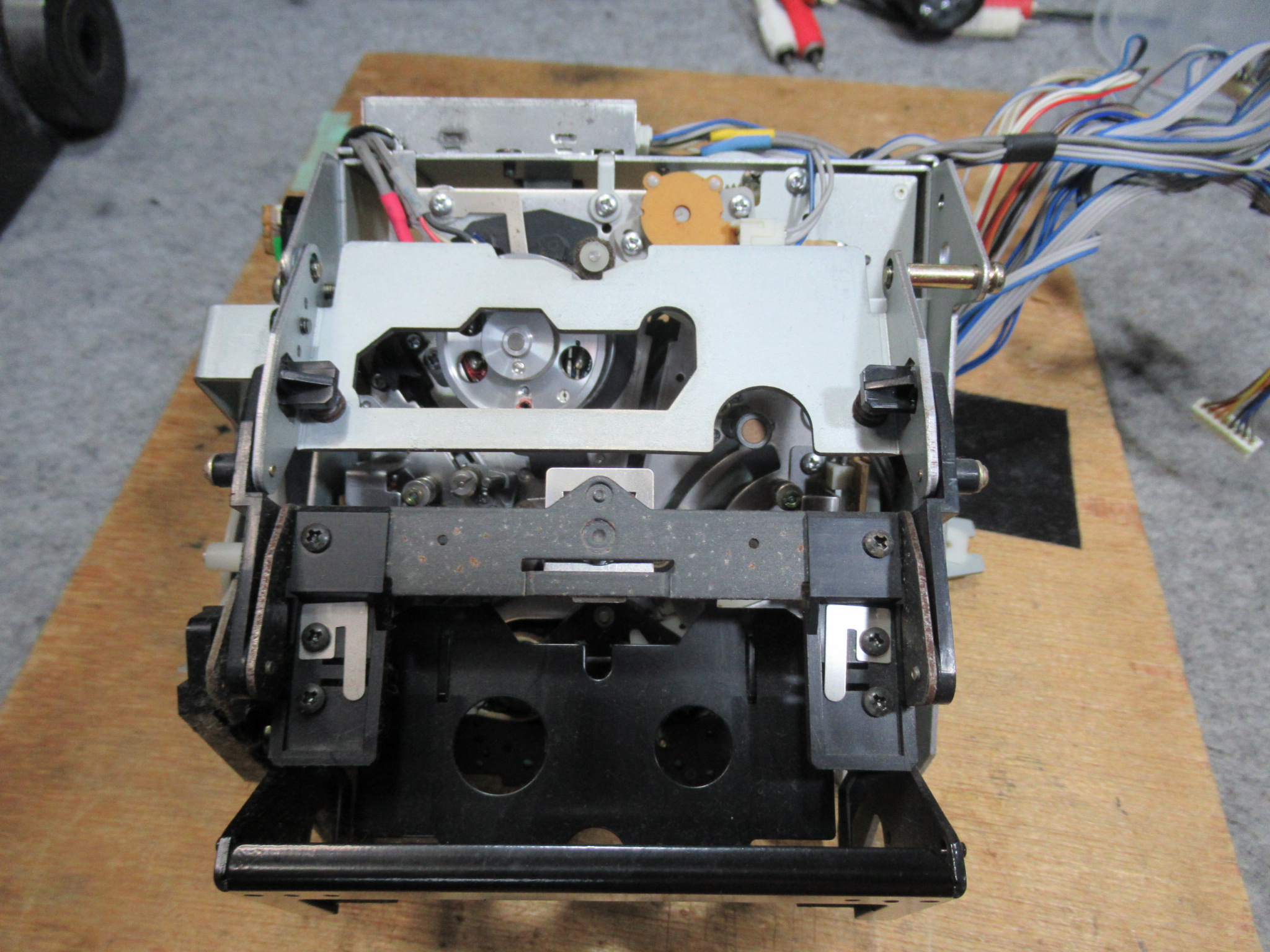

カバーを開けてメカを覗き込むと、可動式テープガイドの左側が途中停止しています。これはギヤ破損時に見られる状態です。

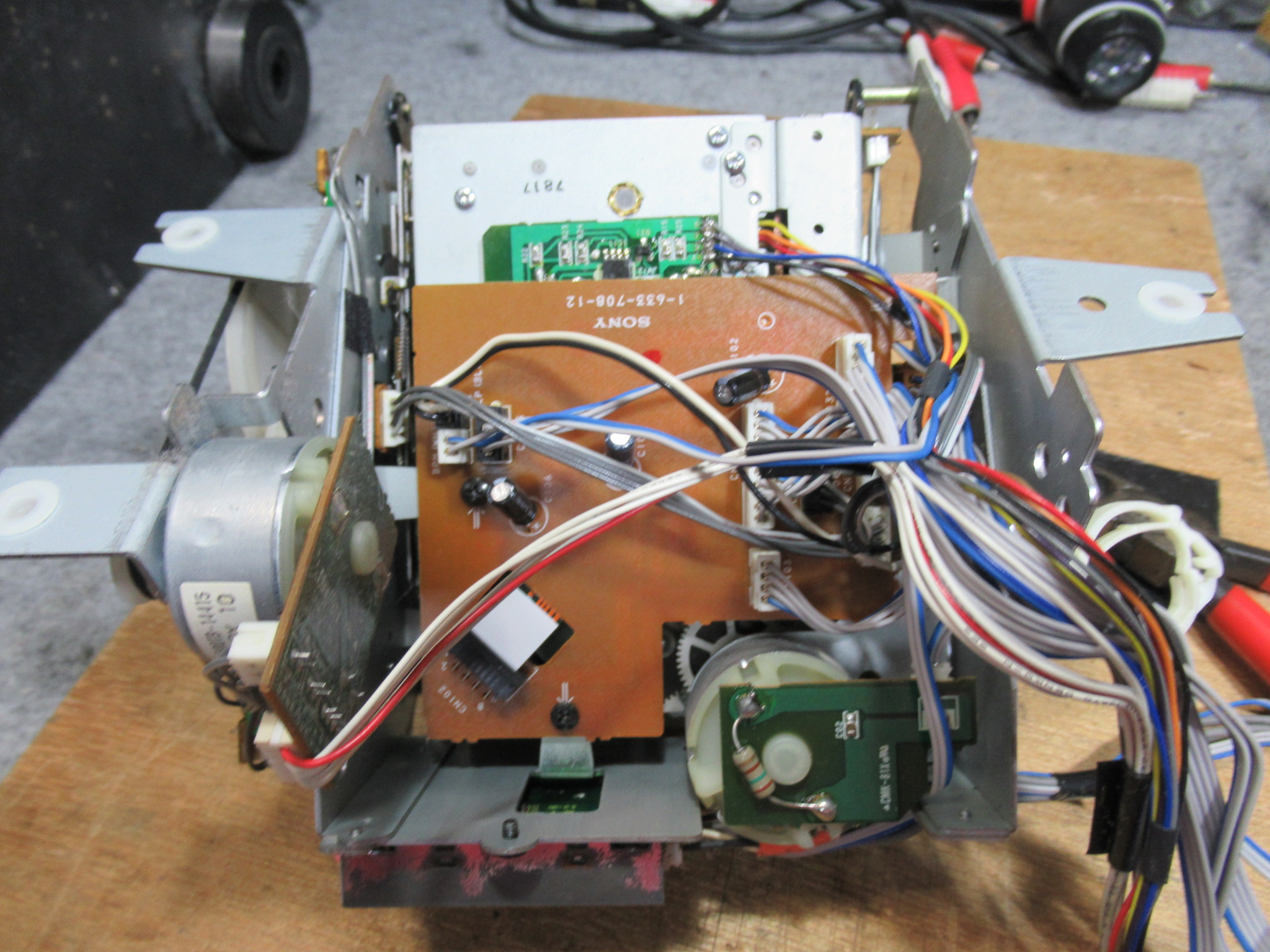

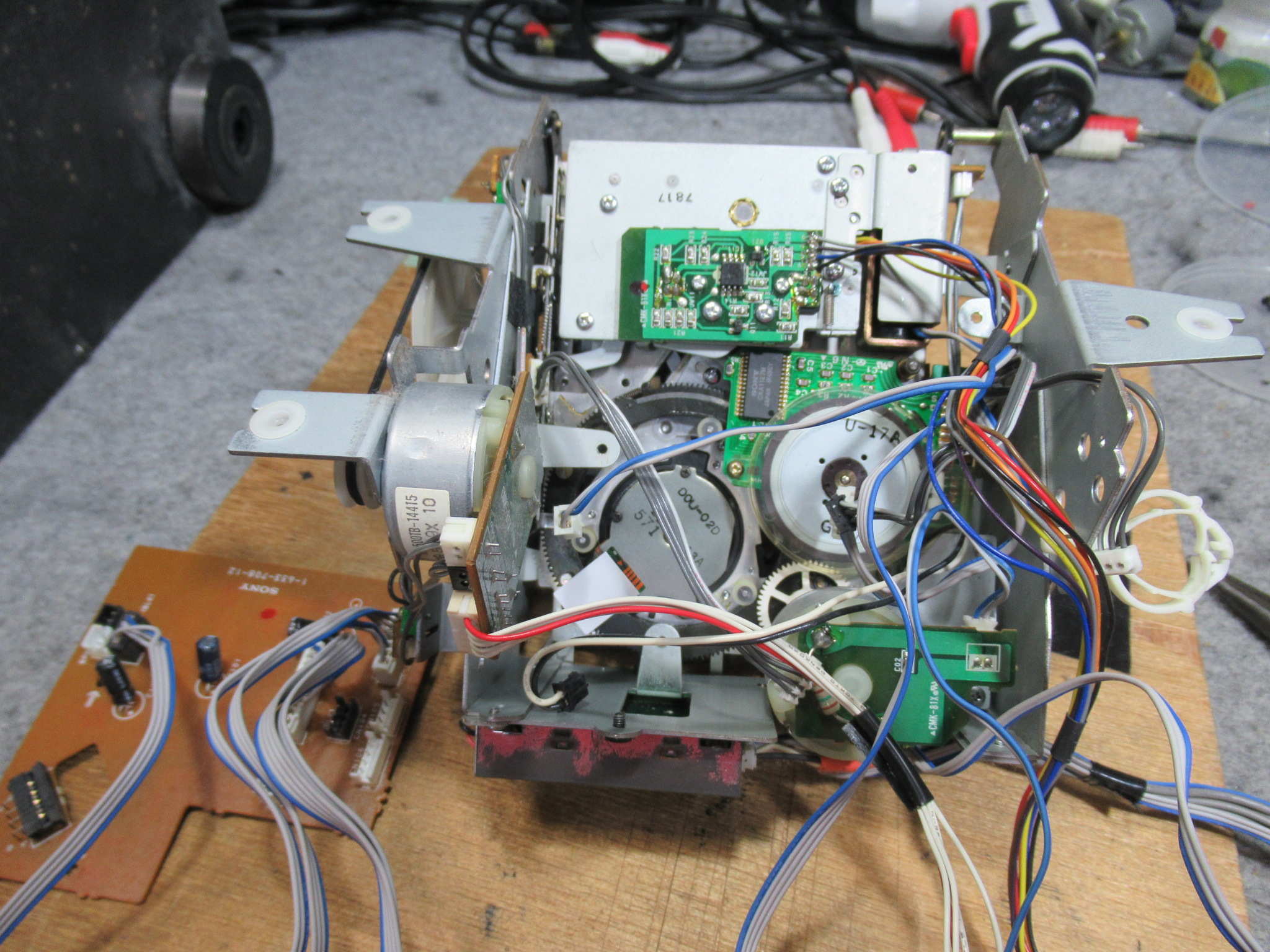

メカを降ろして裏返し、

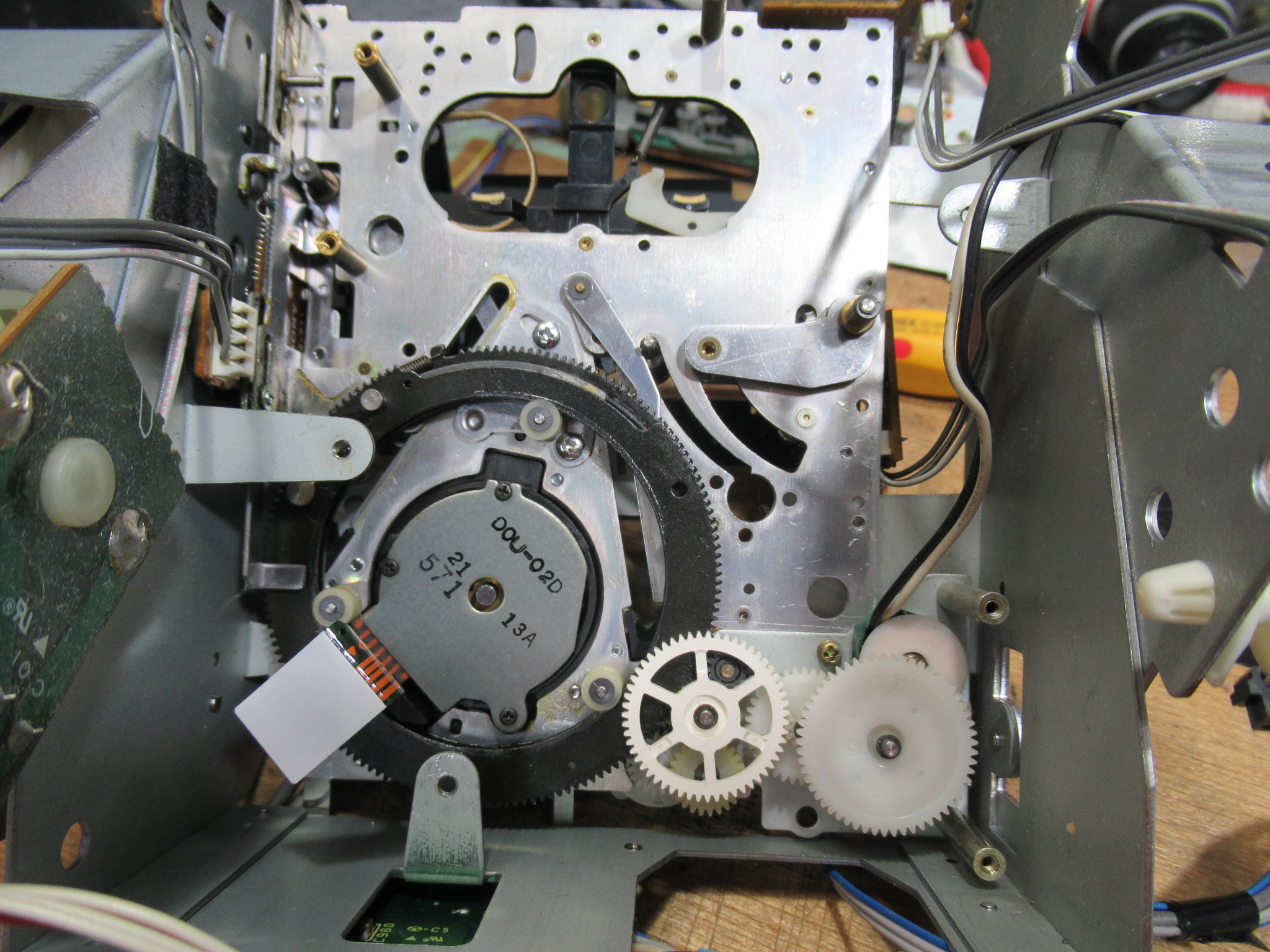

モーターユニットを取り外します。

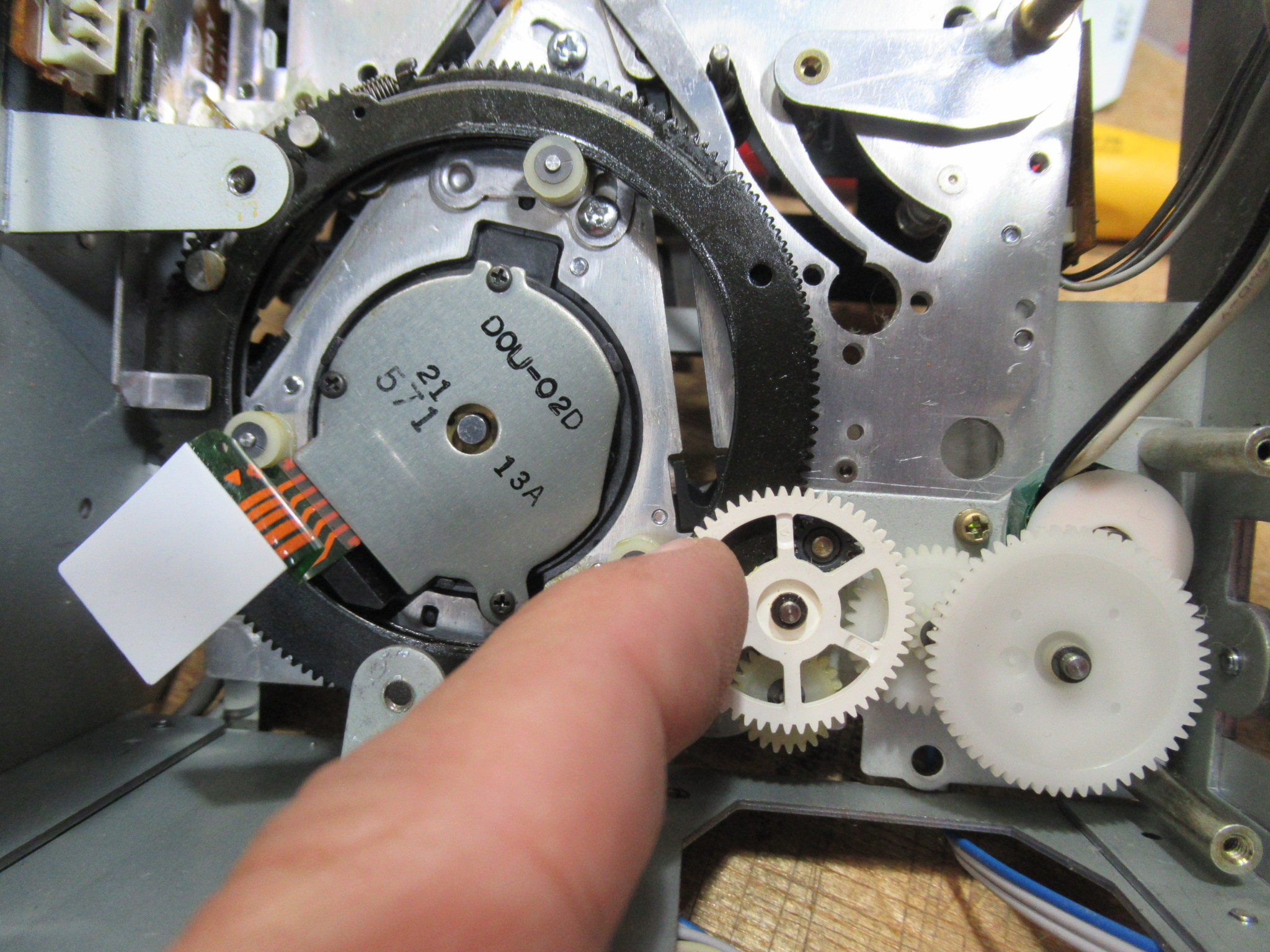

このギヤが固着しています。

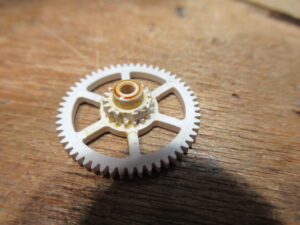

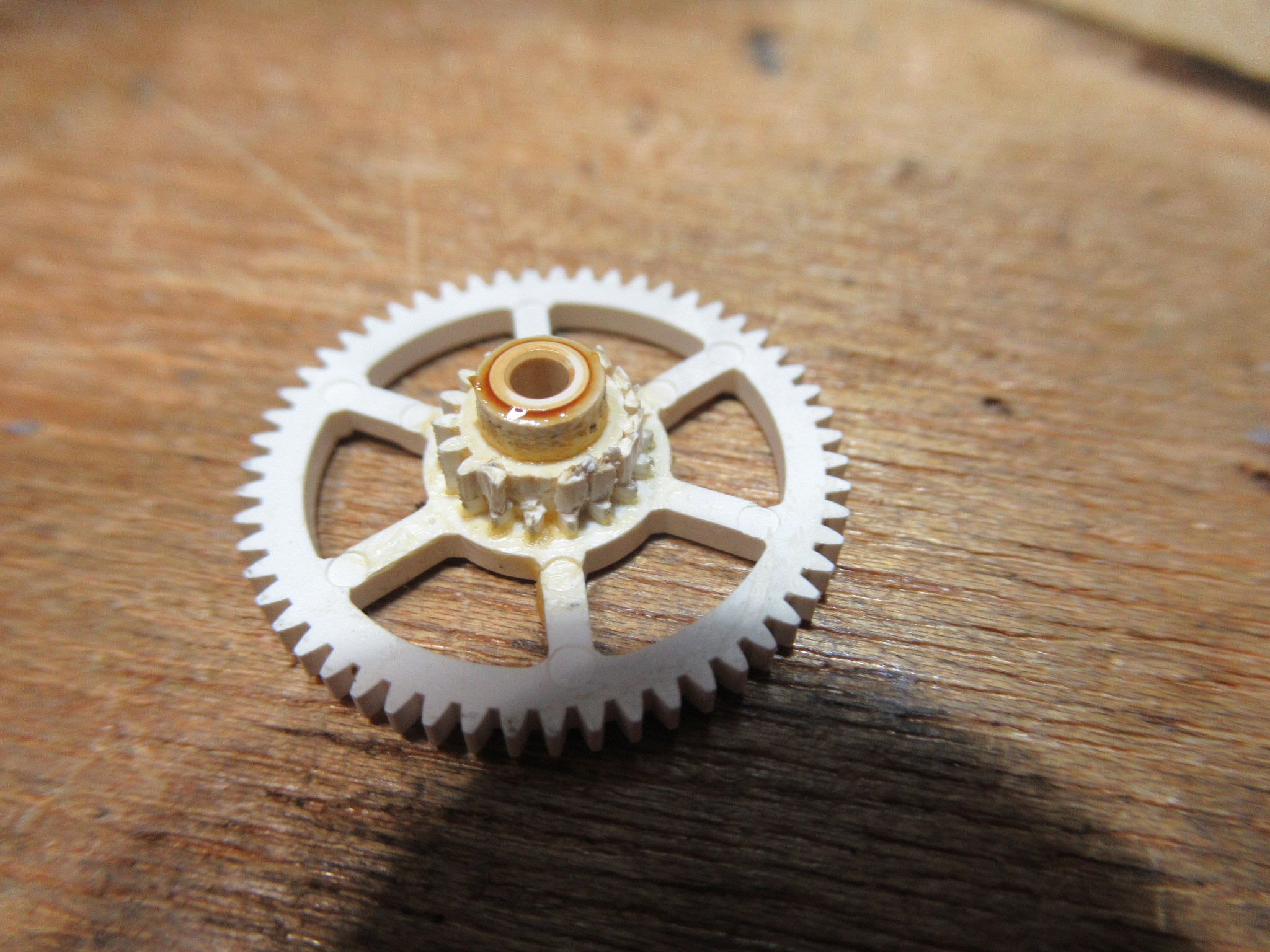

何とか取り出すことができましたが、やはりギヤの歯が欠けています。この状況は、この機種以外には、DTC-500ESとDTC-300ESにかなりの頻度で発生します。ギヤが固着した状態でモーターによって無理な力が掛かり、金属製のギヤに負けて歯が欠けてしまうというものです。私が所有する55ESも20年以上前に同じ故障を経験しています。

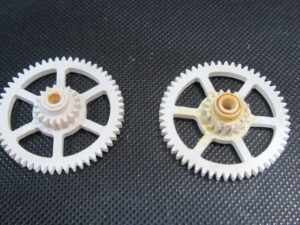

手持ちのパーツと交換します。
ギヤ類を取り外します。

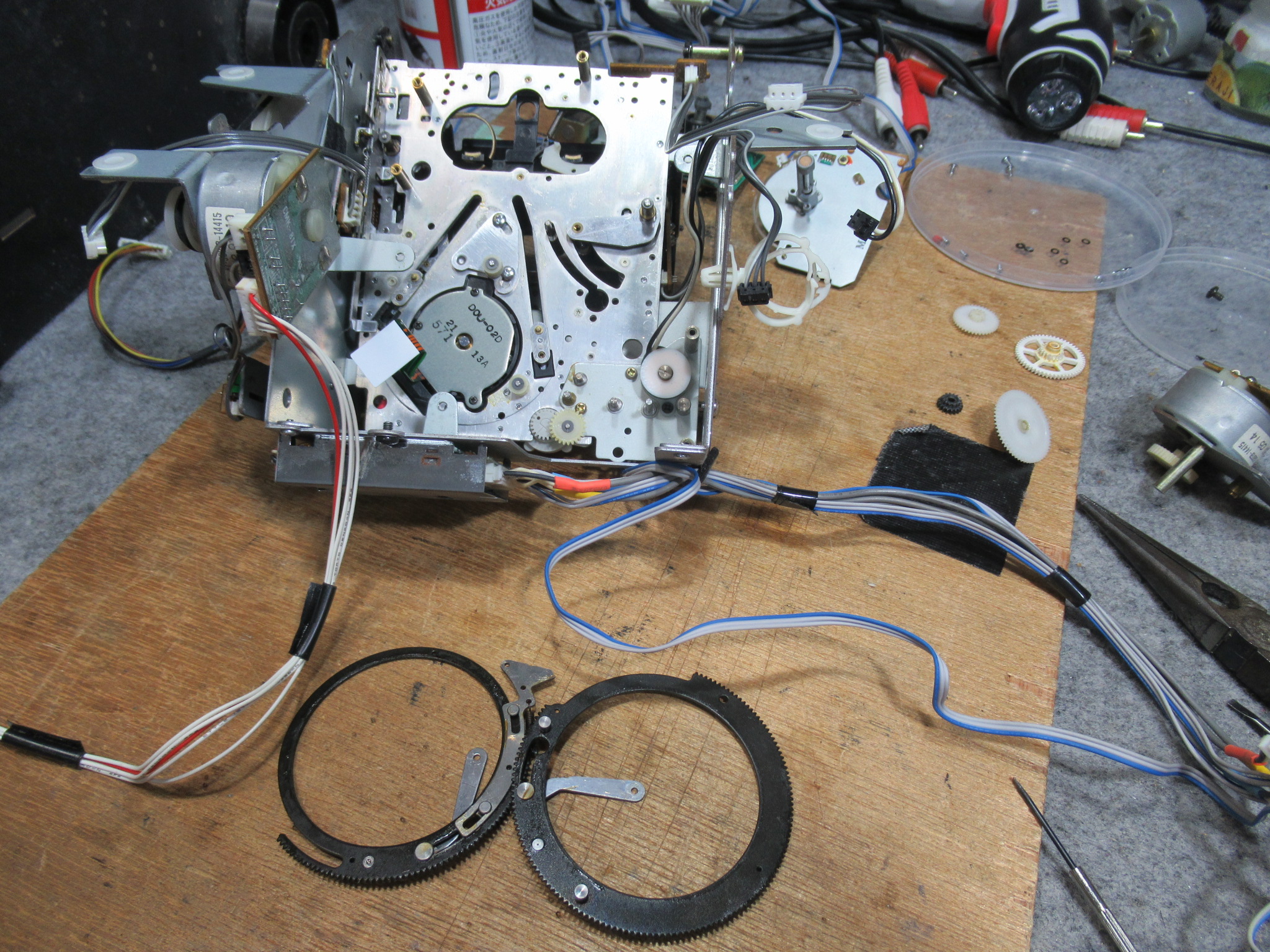

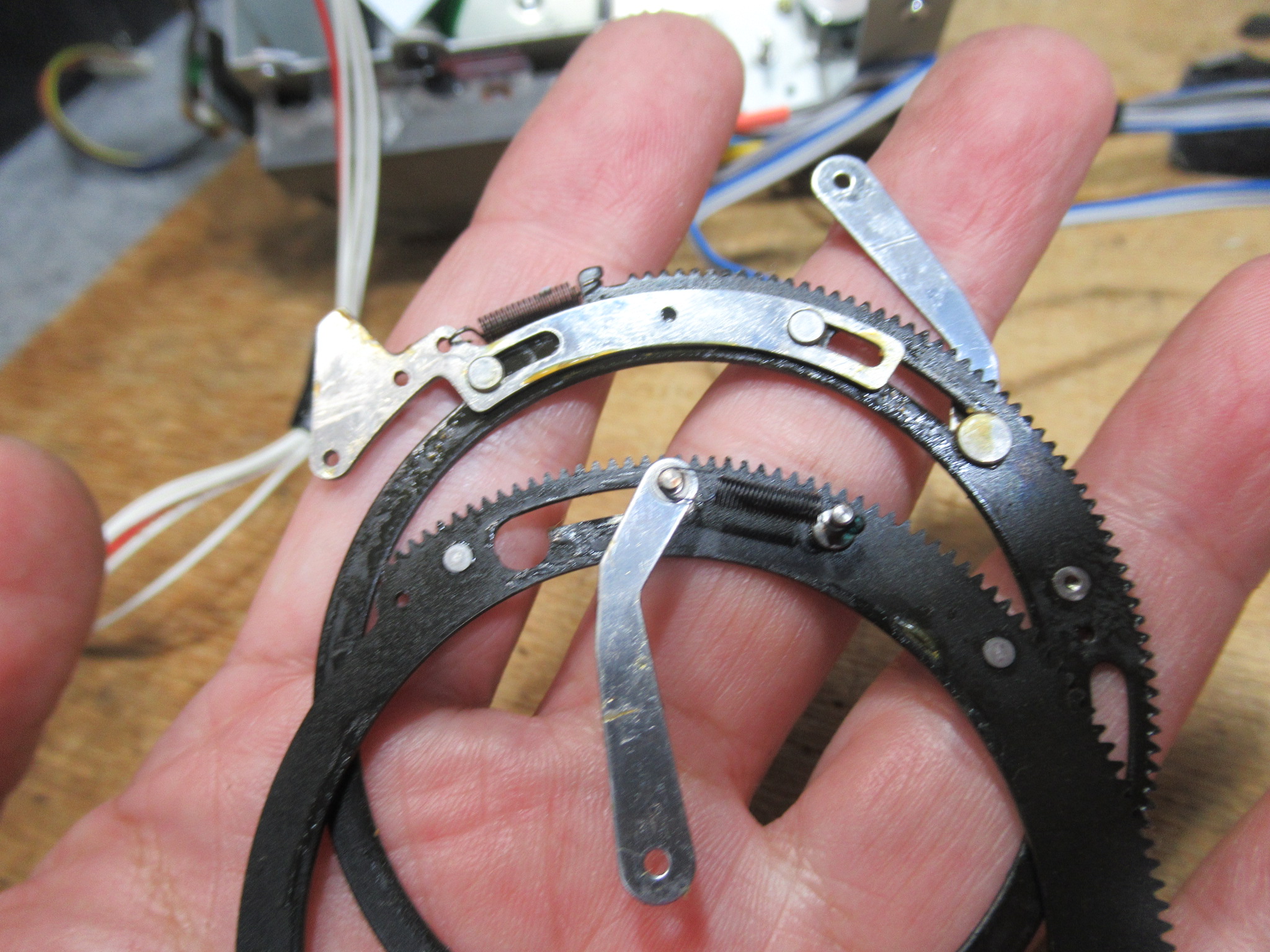

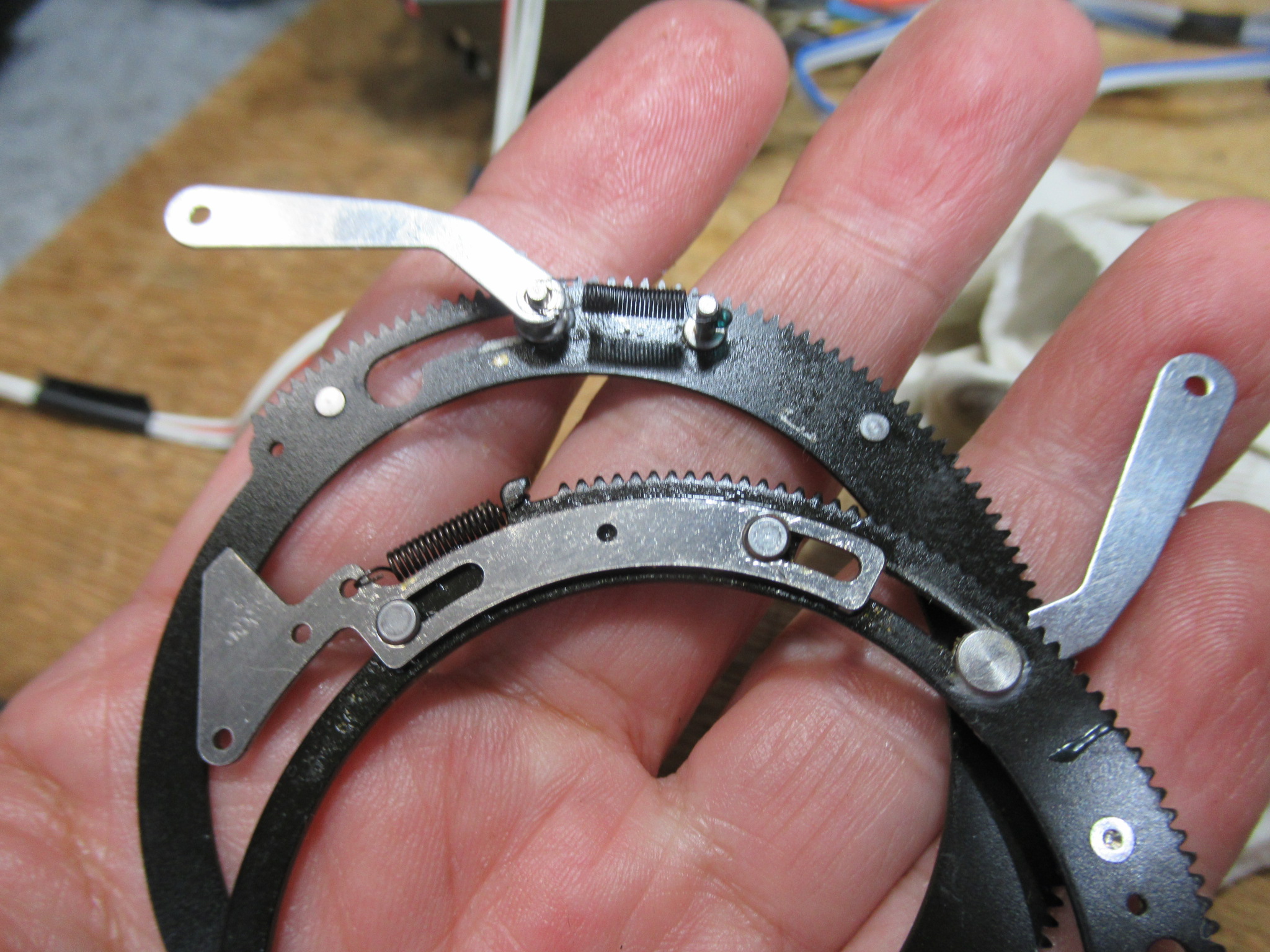

可動式のテープガイドを駆動するリングギヤです。古いグリスが固まっていますので、除去清掃、注油を行います。

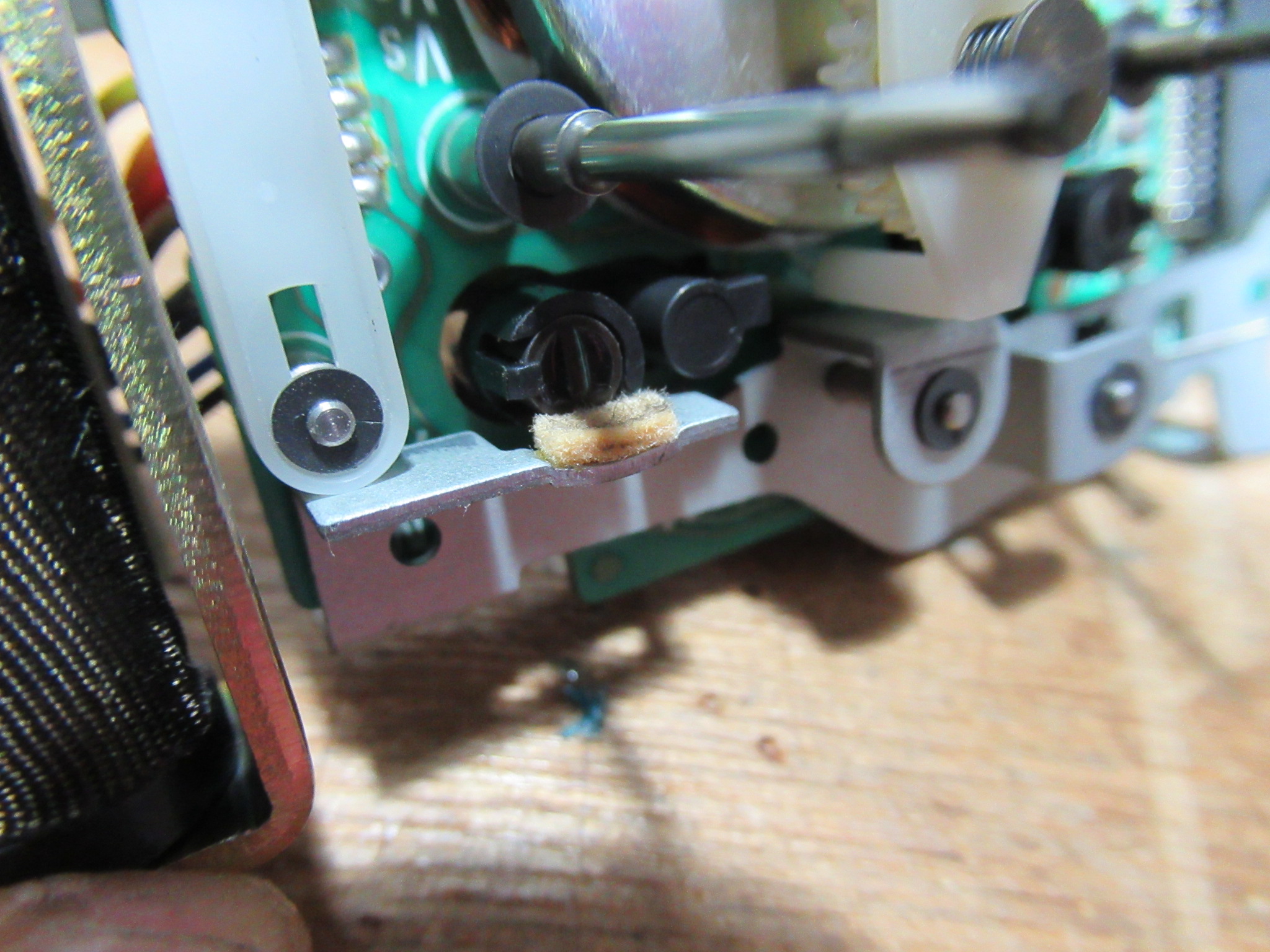

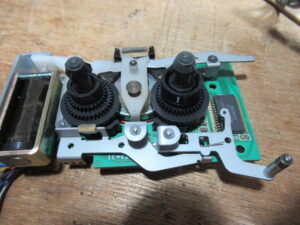

リールユニットのパッドが脱落しています。

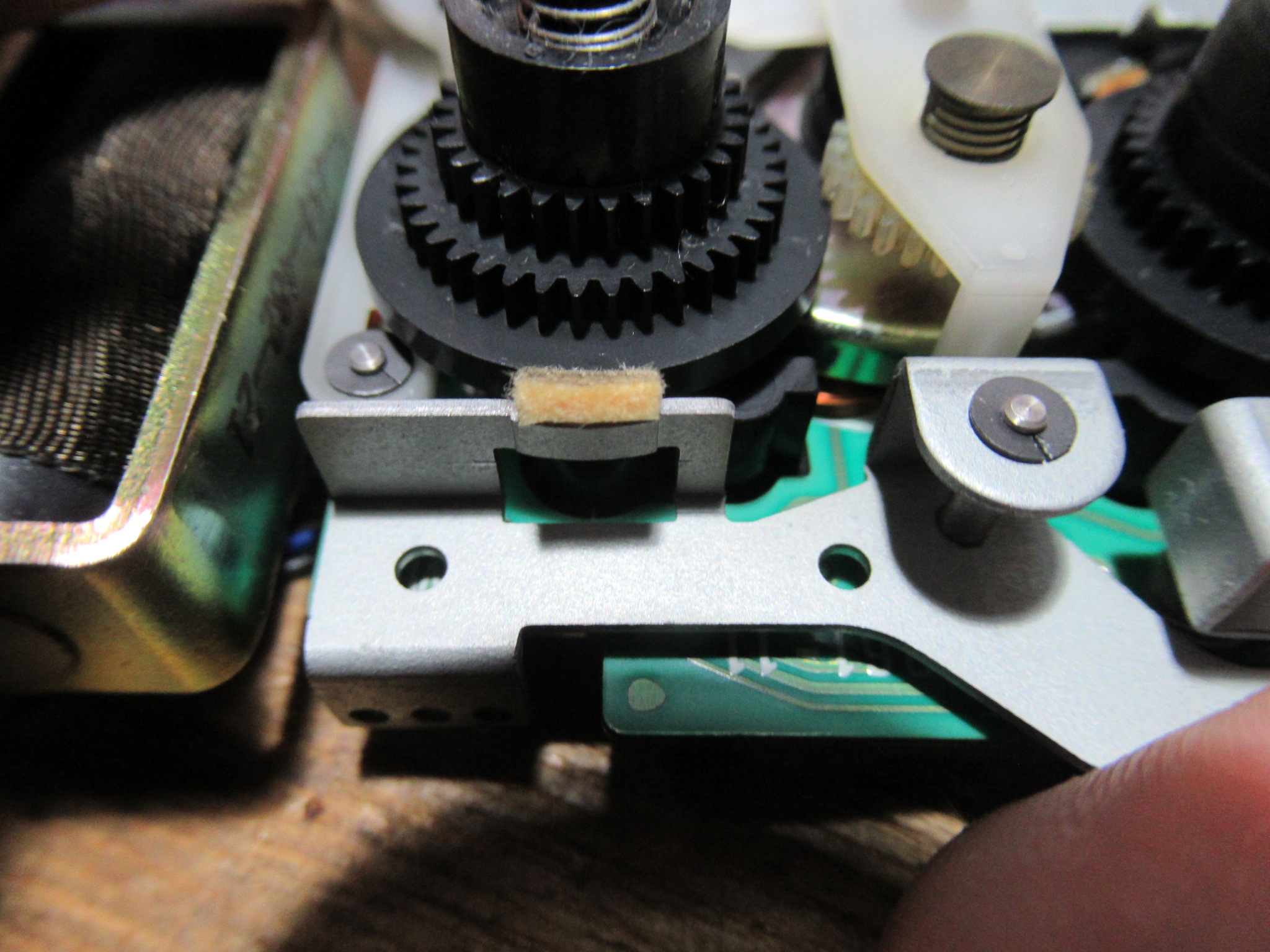

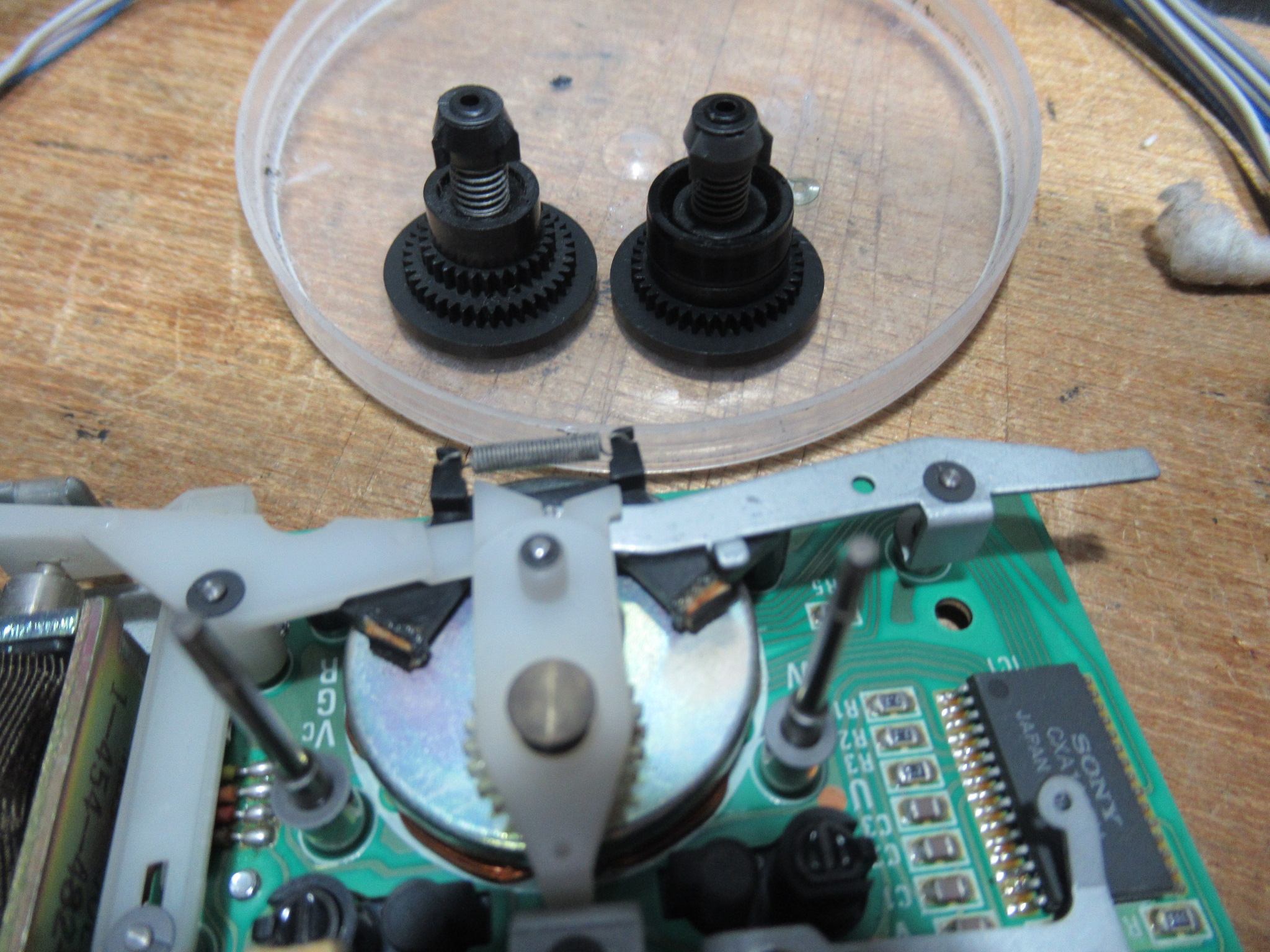

リール台を脱着してグリスアップし、パッドを補修します。

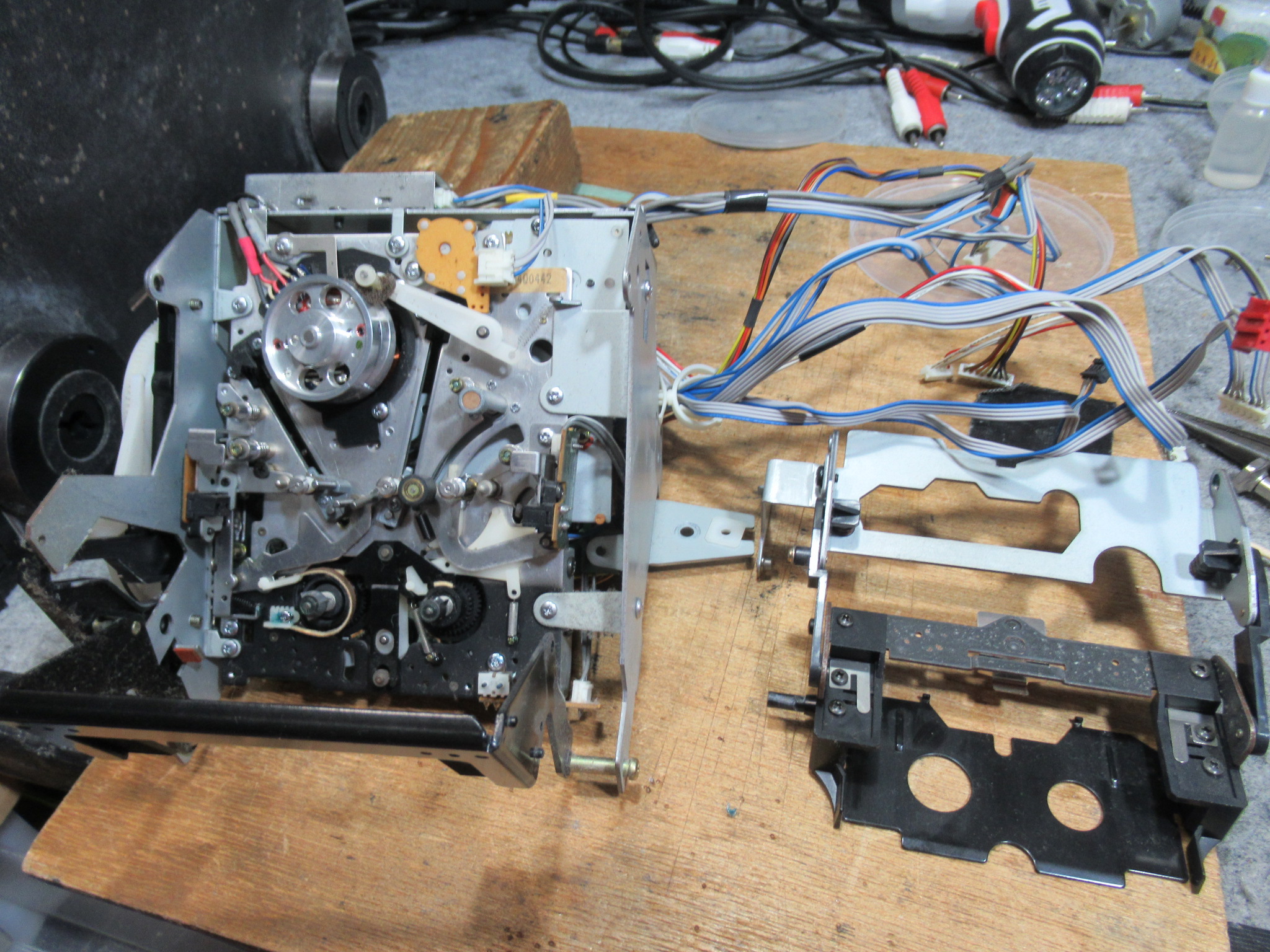

カートリッジホルダーを取り外します。

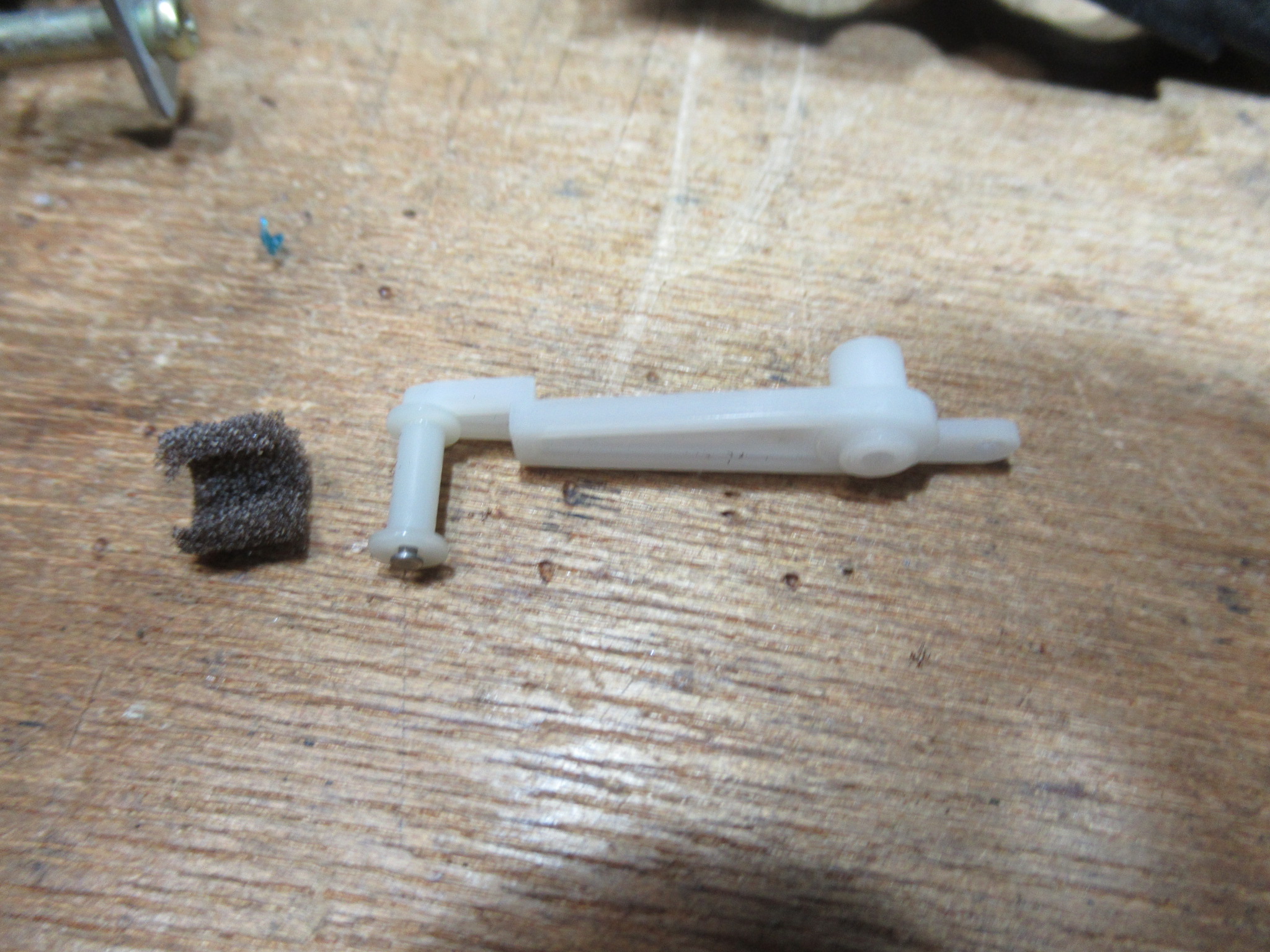

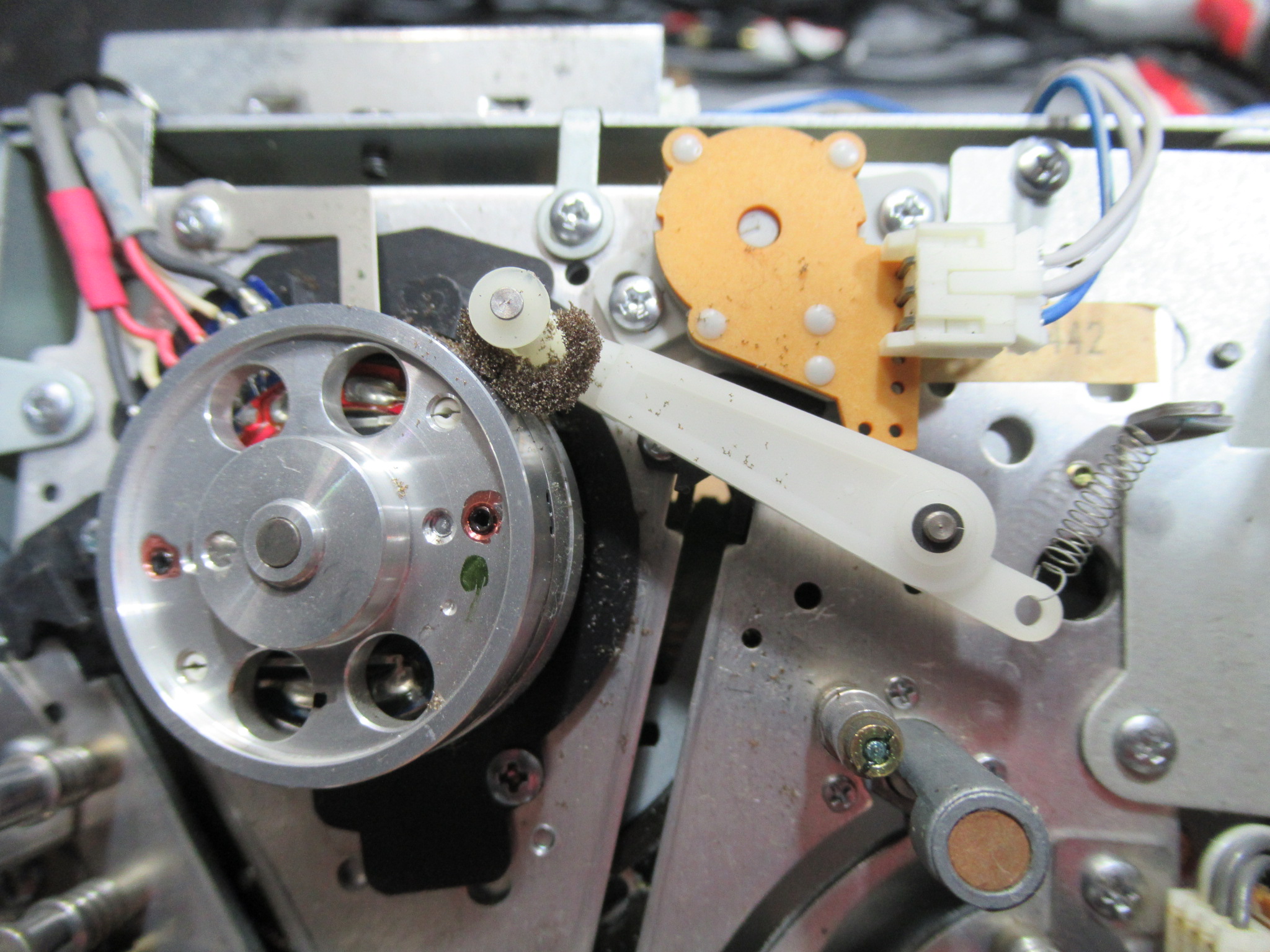

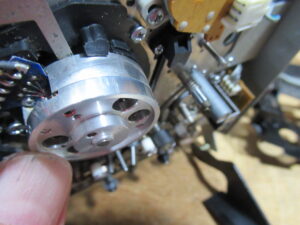

標準装備のスポンジ製ヘッドクリーナーは、変質したスポンジがドラム表面を侵しますので撤去します。
幸いにも浸蝕はありませんでした。

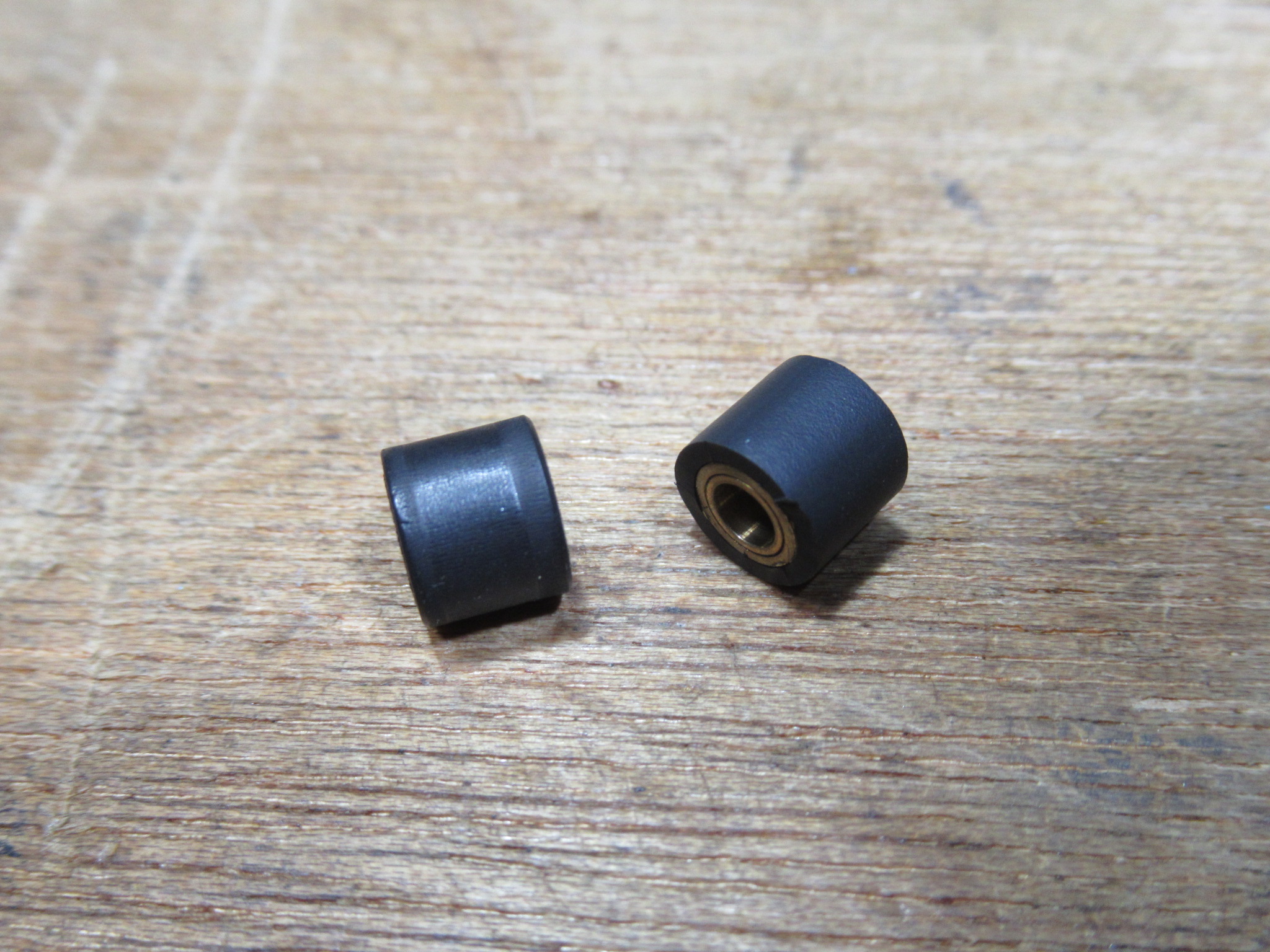

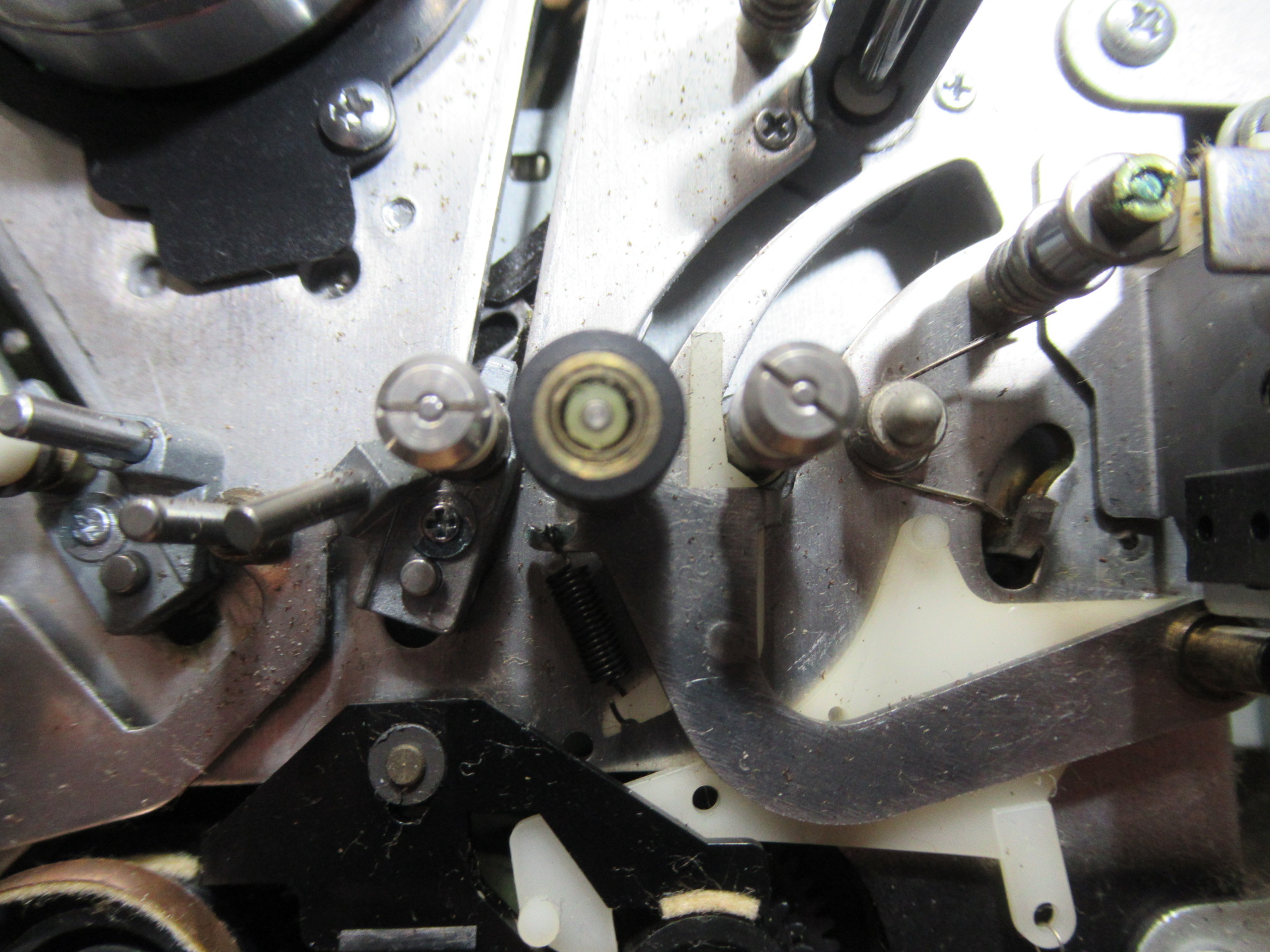

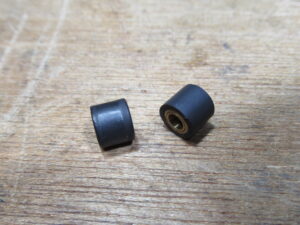

カチカチに固くなっているピンチローラーを交換します。

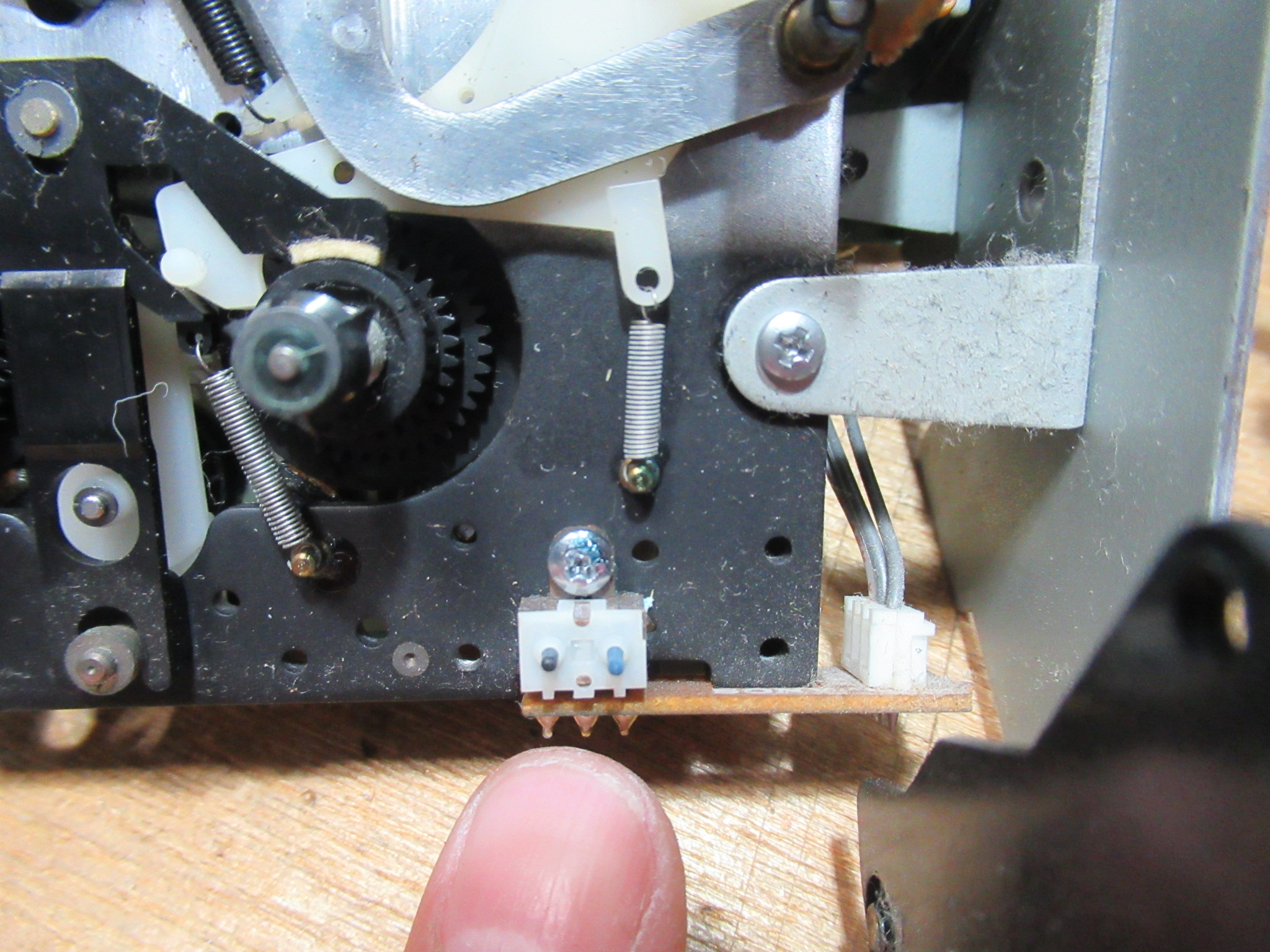

カートリッジ検出スイッチに接点復活剤を処置します。

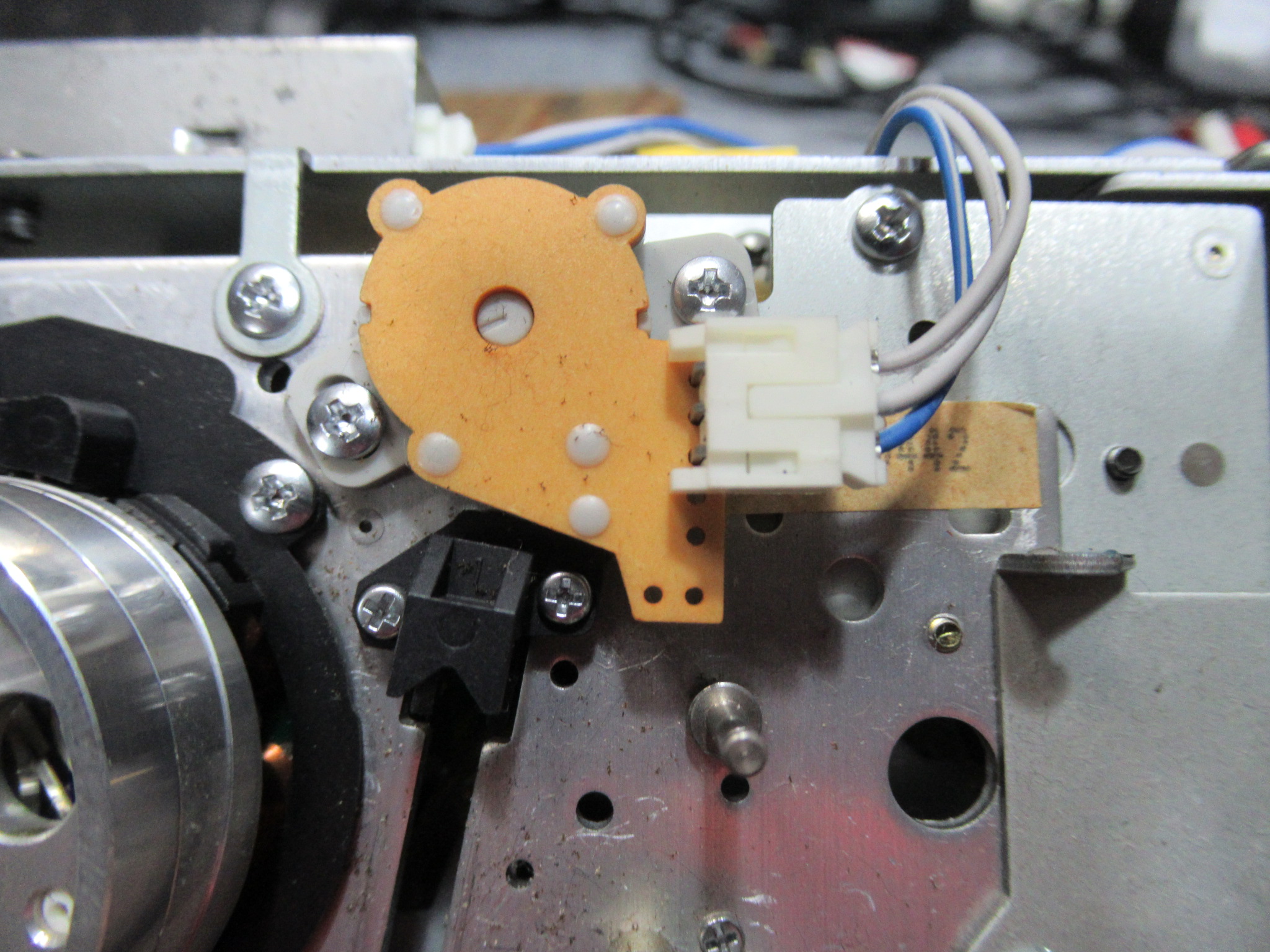

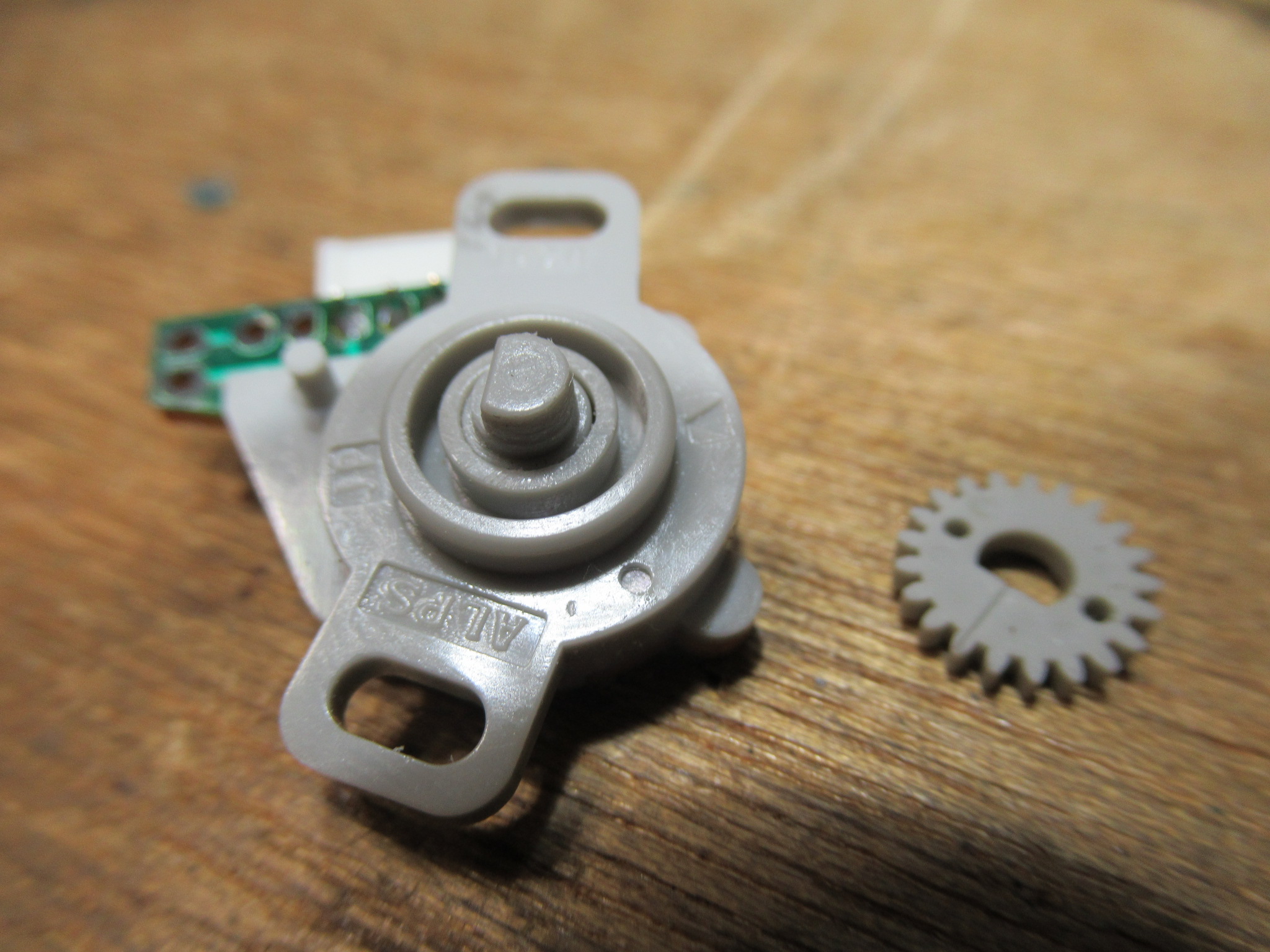

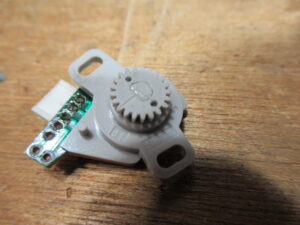

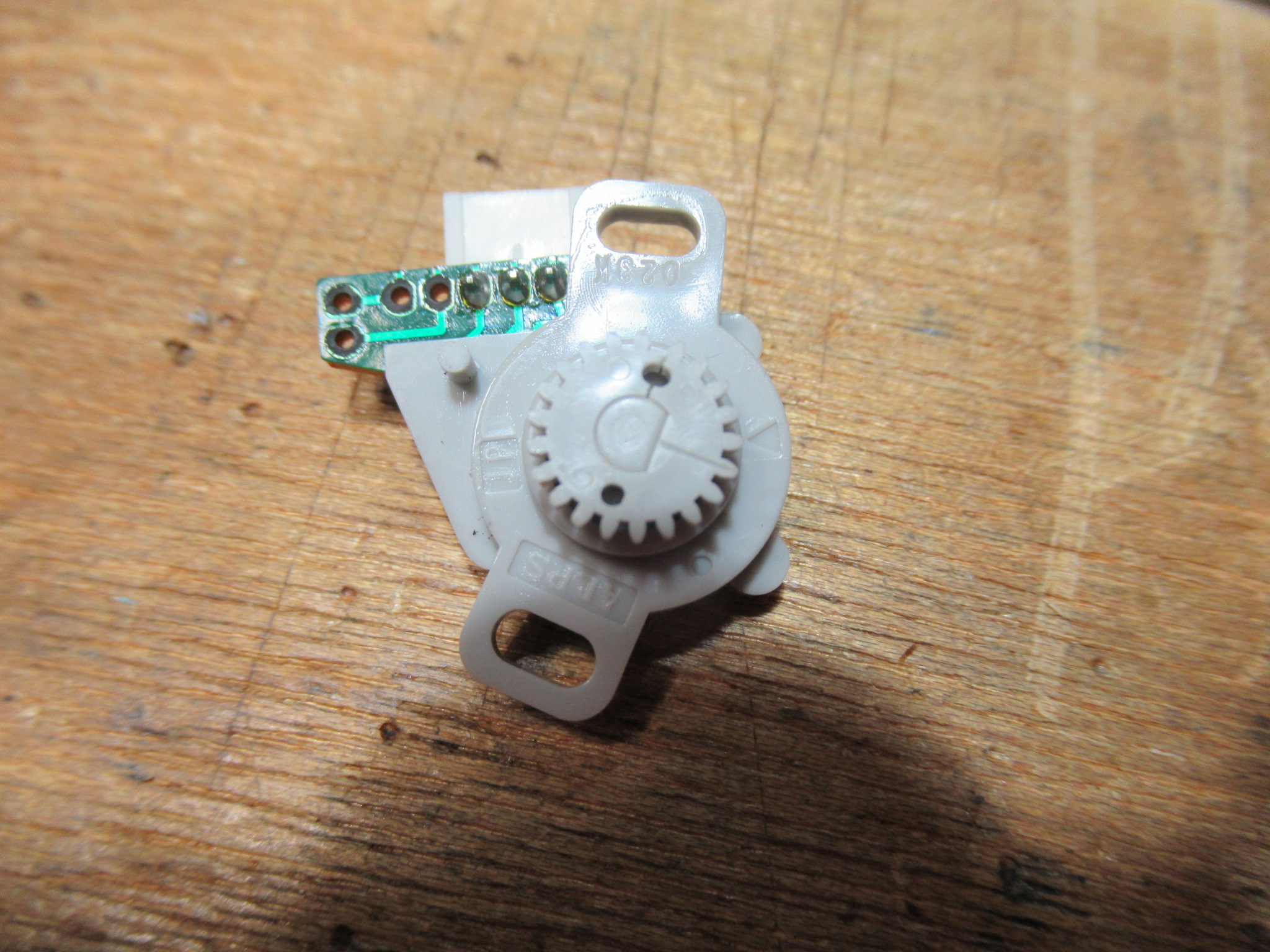

ロータリーエンコーダーを取り外します。ギヤにひび割れが生じていますが、これも持病です。
先日の55ESと同様、ギヤにワイヤー埋め込んで補強し、差し込み部を少し削って接着固定します。

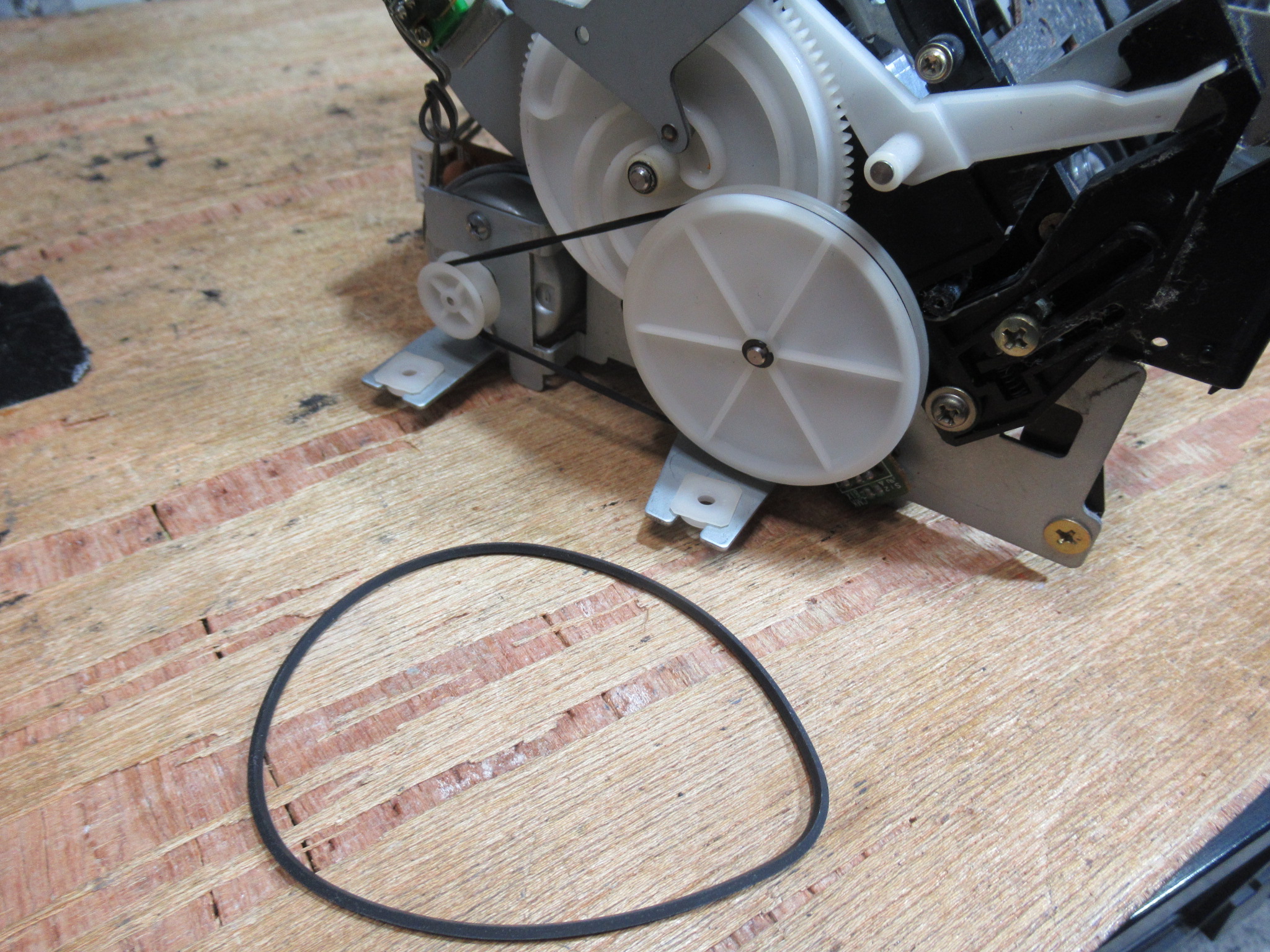

ローディングベルトを交換します。

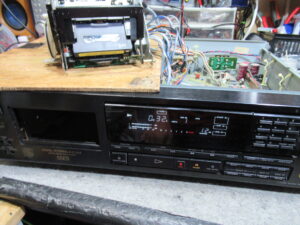

本体に仮接続して動作確認を行います。

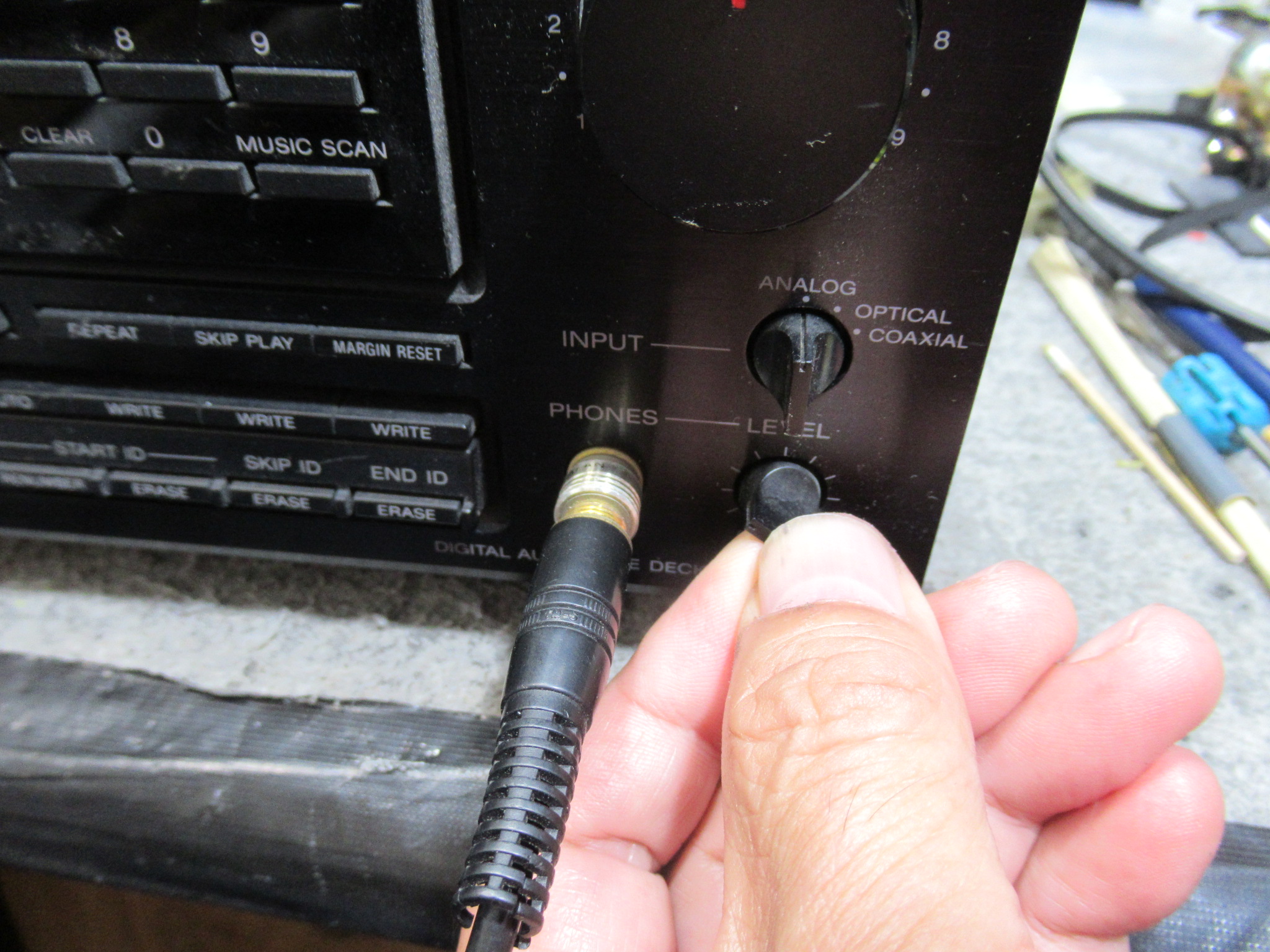

ヘッドホンVOLにガリが見られますので、フロントパネルを脱着してVOL背面の隙間から接点復活剤を処置します。

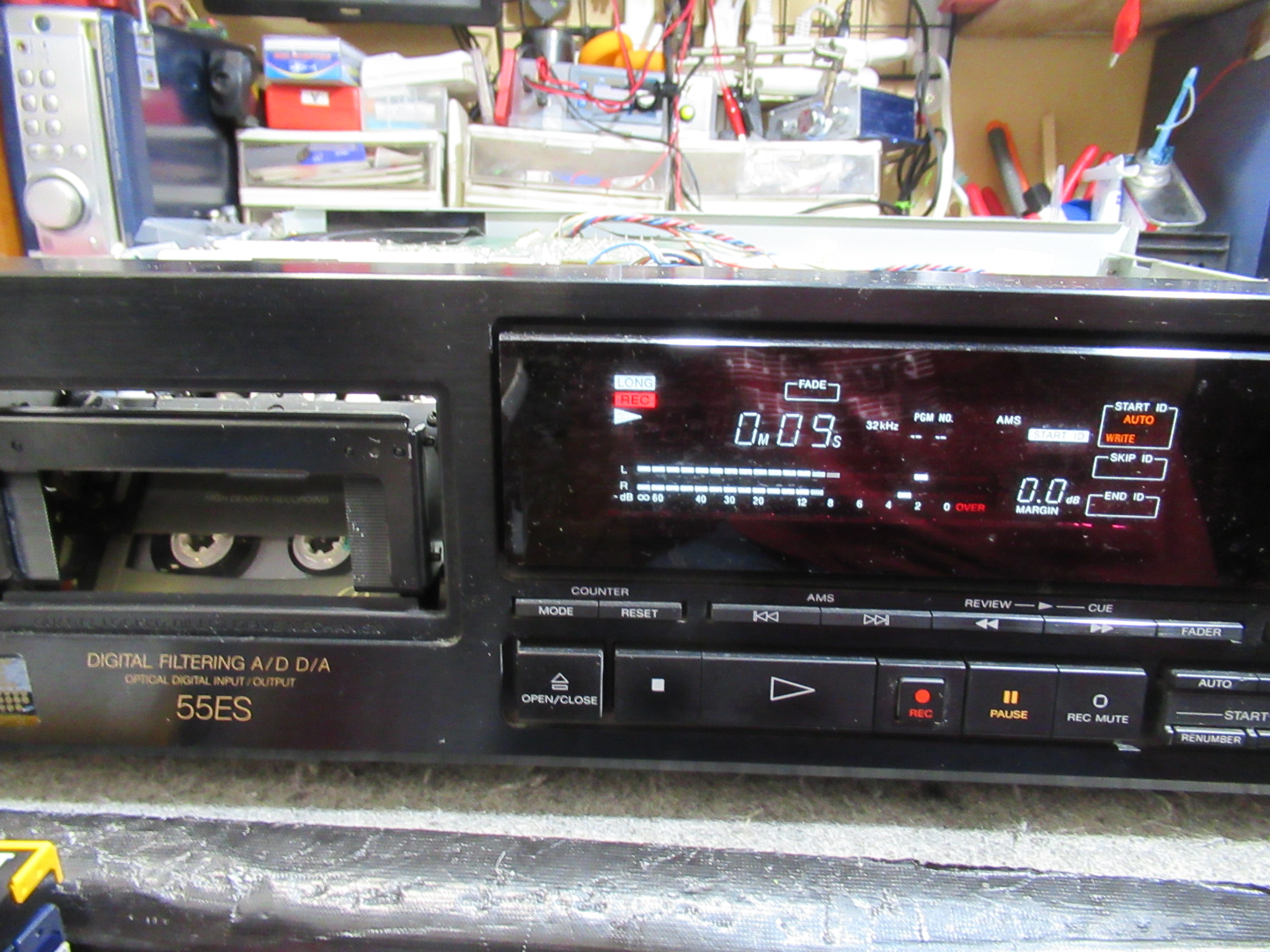

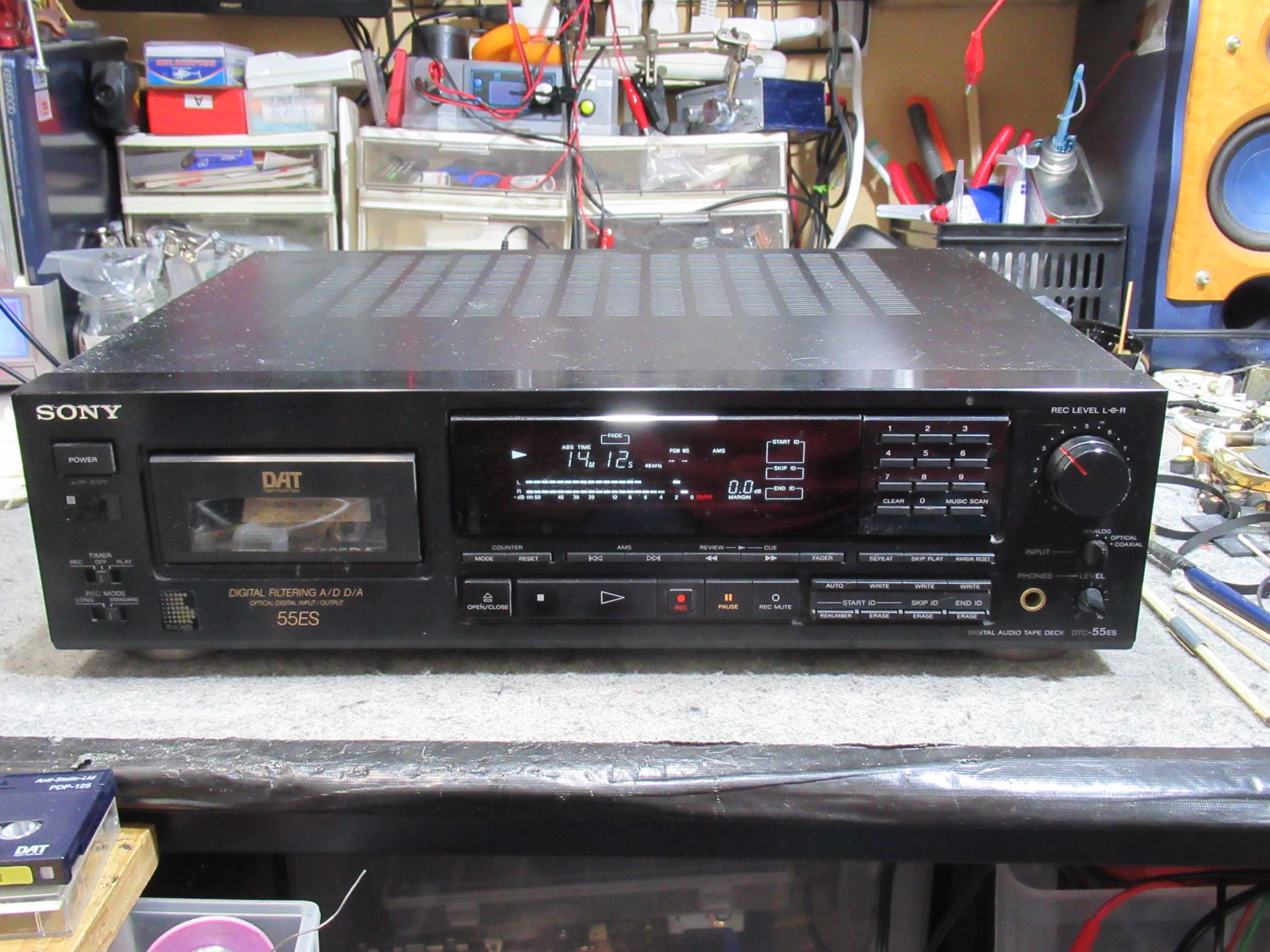

モード別、入出力別の録再状況を確認し、修理完了です。
–
