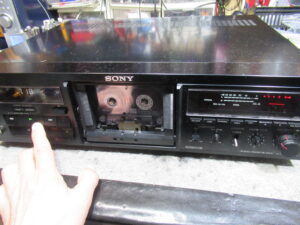

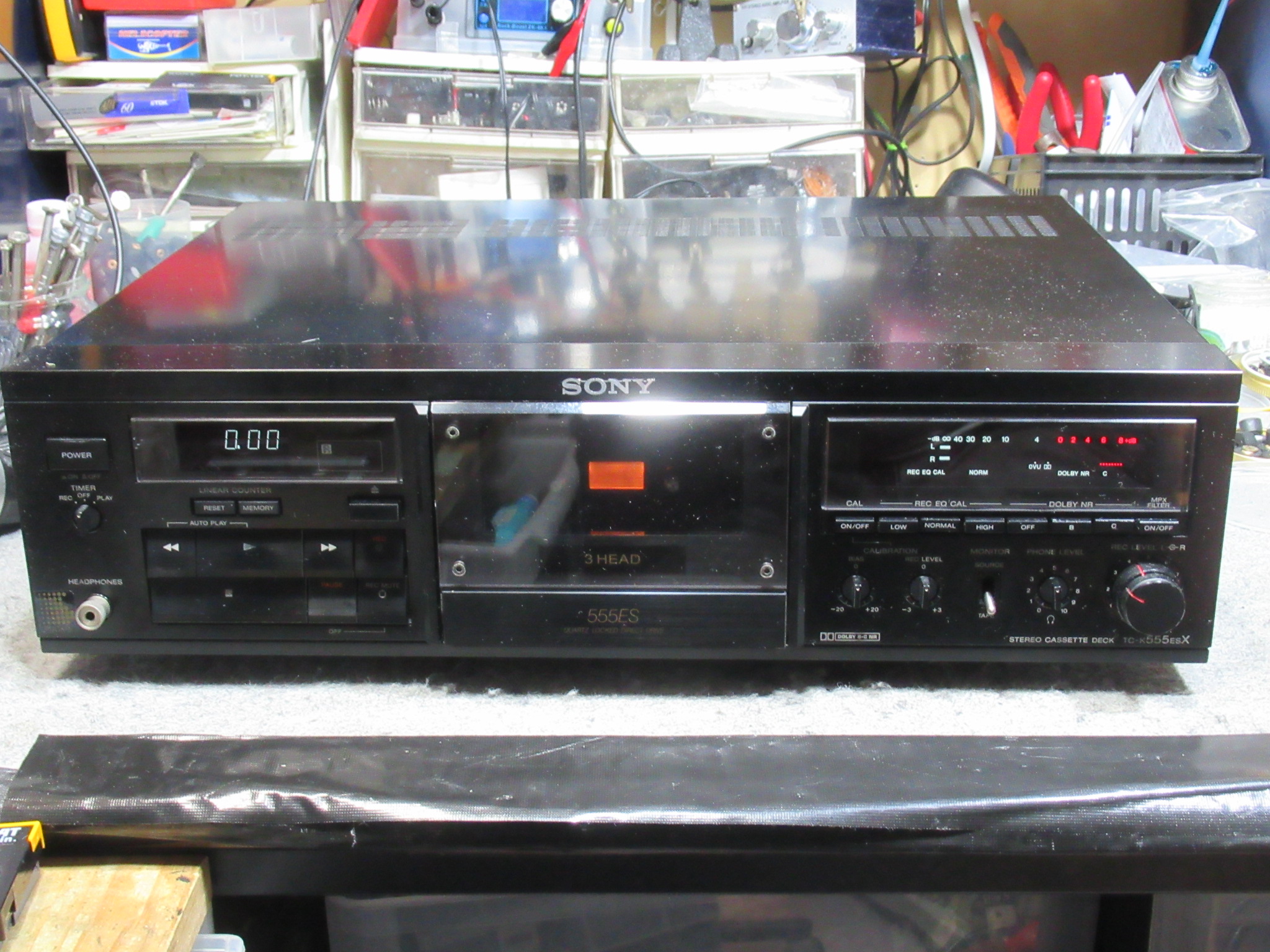

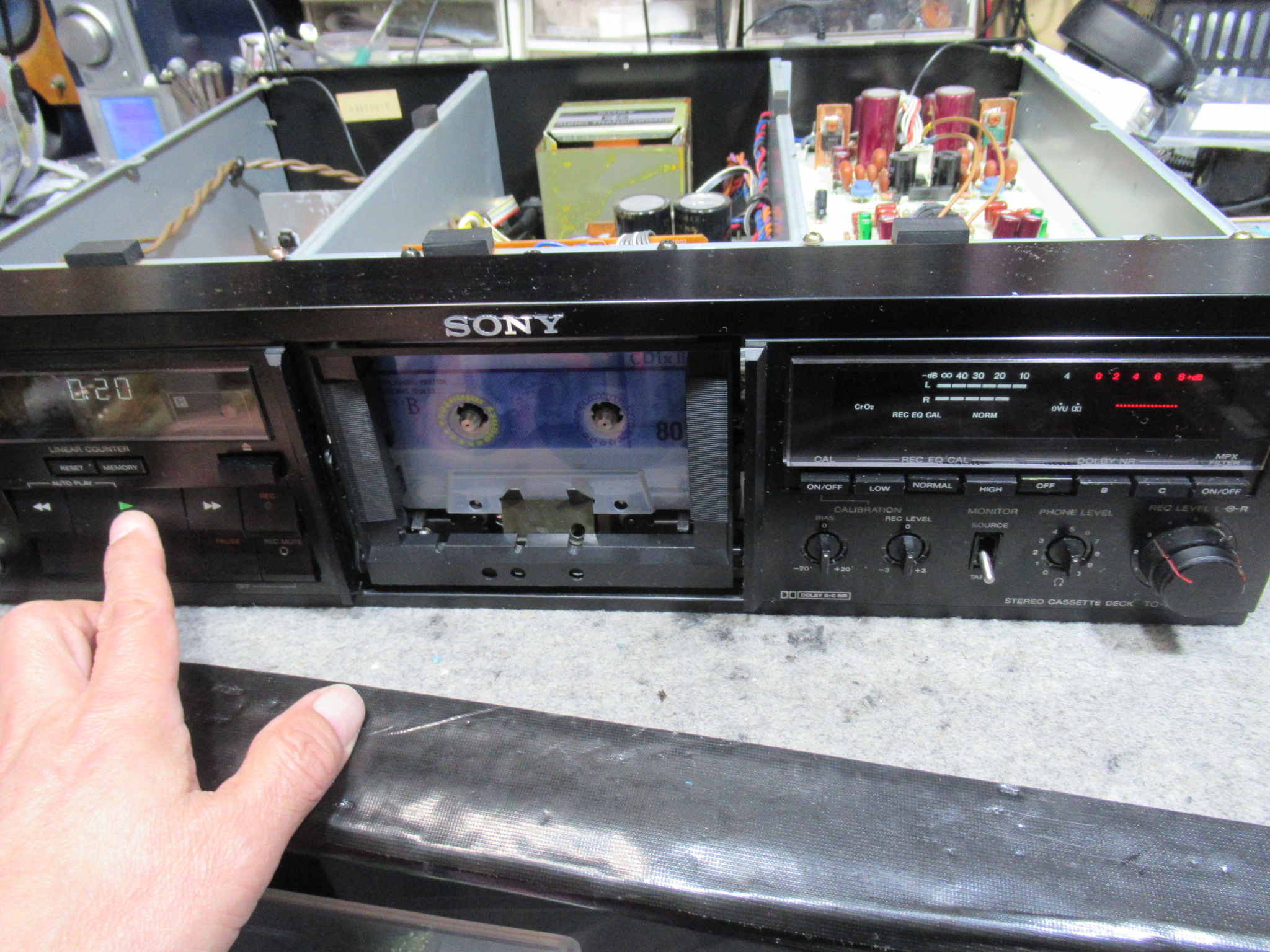

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESXの修理依頼をいただきました。

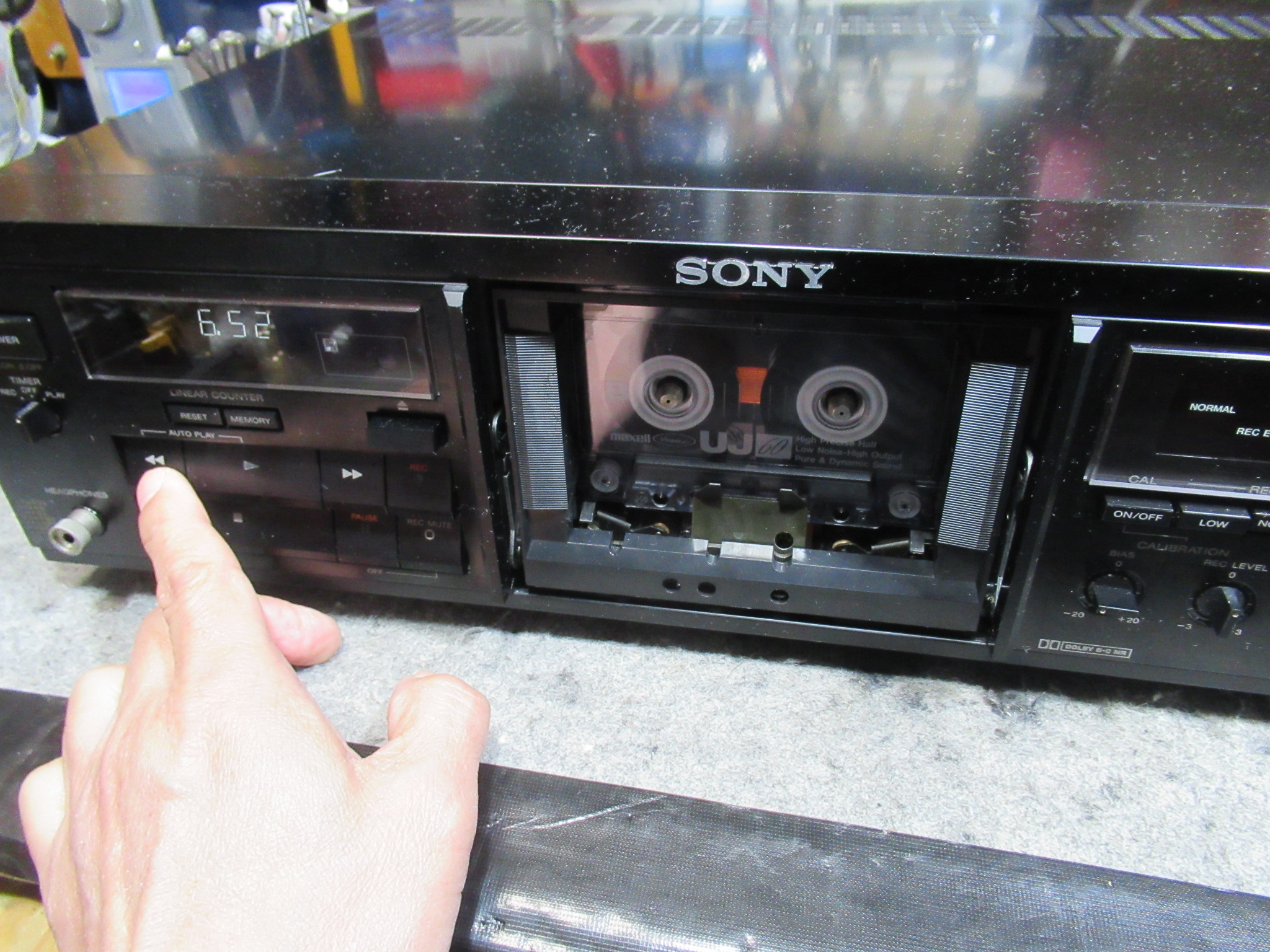

「巻き戻しボタンを押しても早送りをする」「再生ボタンを押してもヘッドが持ち上がらず、早送りになる」「音揺れが起きる」といった不具合を抱えているようです。

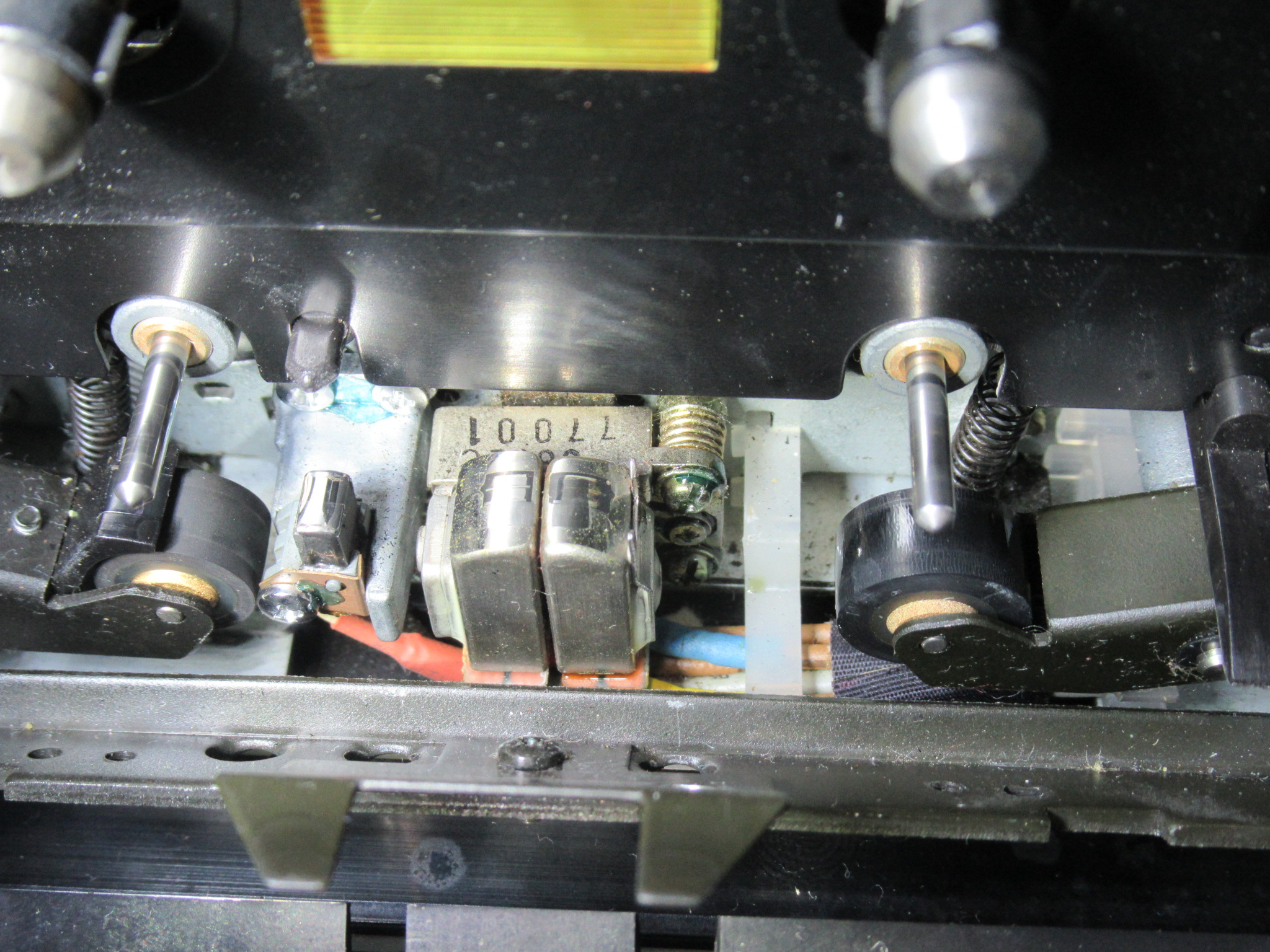

ピンチローラーがプラスチックのように硬化しています。これが音揺れの原因と考えられます。

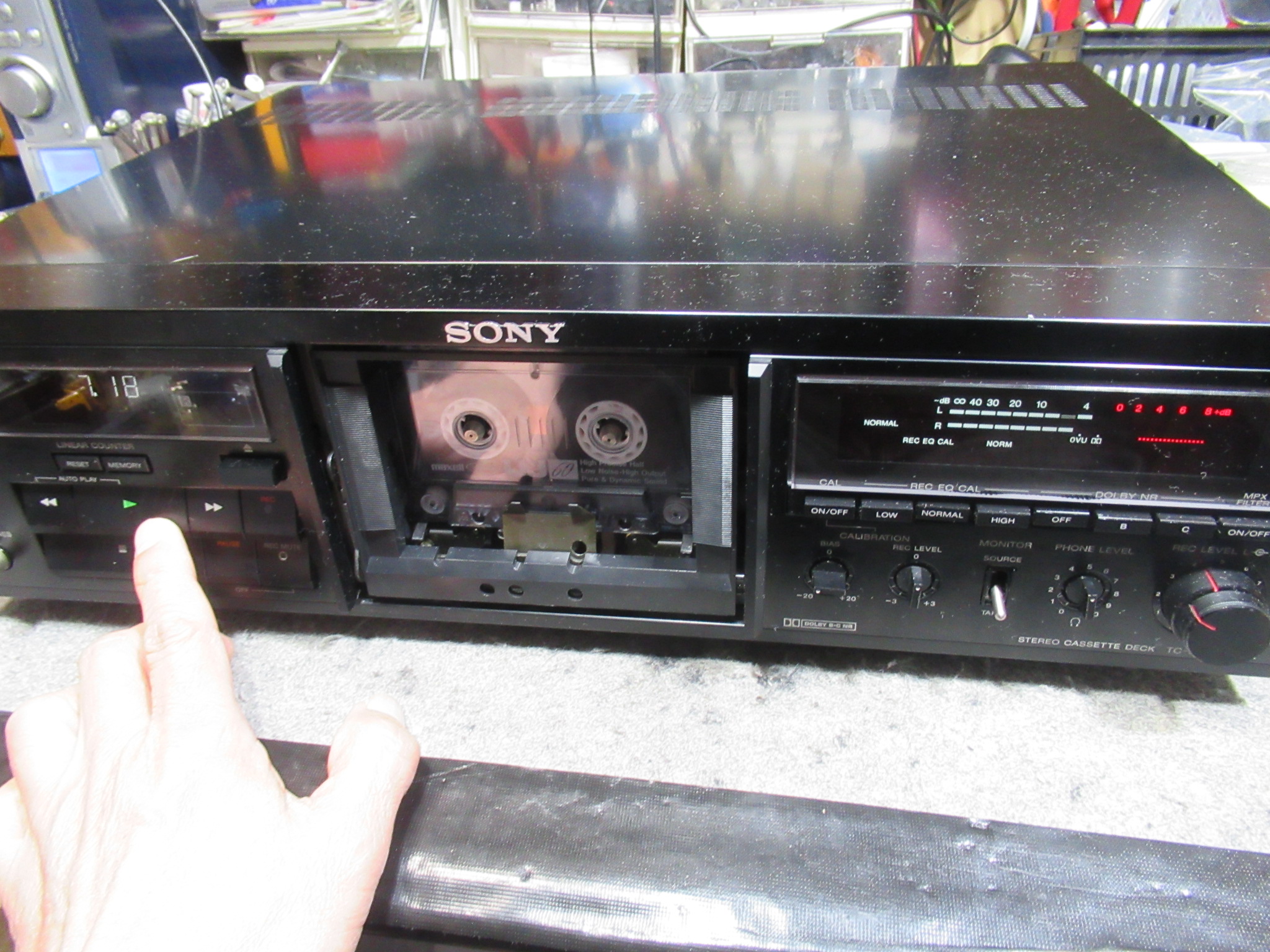

操作の誤作動は再現されませんでした。ヘッドが上がらなかったというのは、ホルダーが閉まりきっていなかったためカセットとピンチローラーが干渉していた可能性があります。

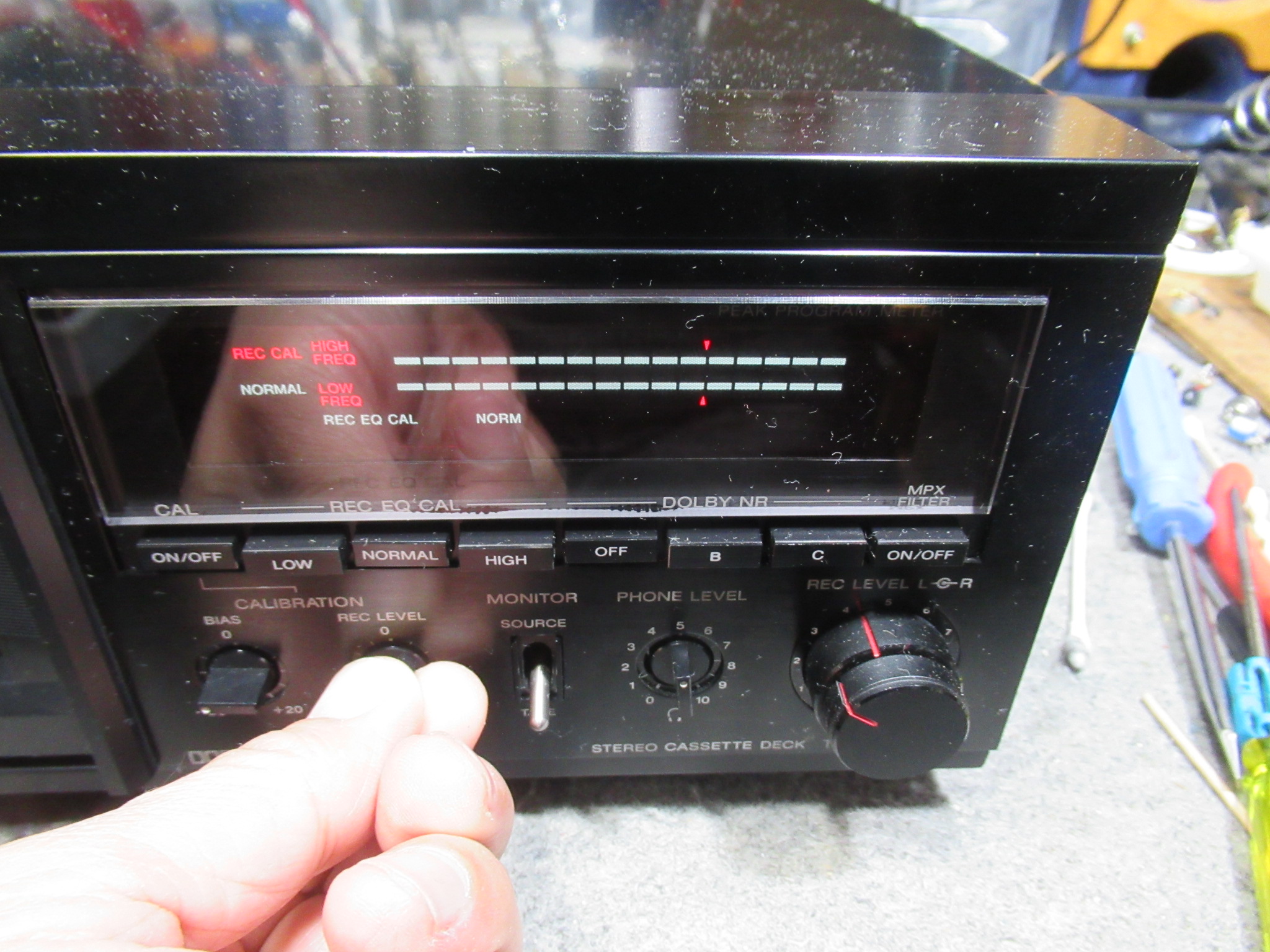

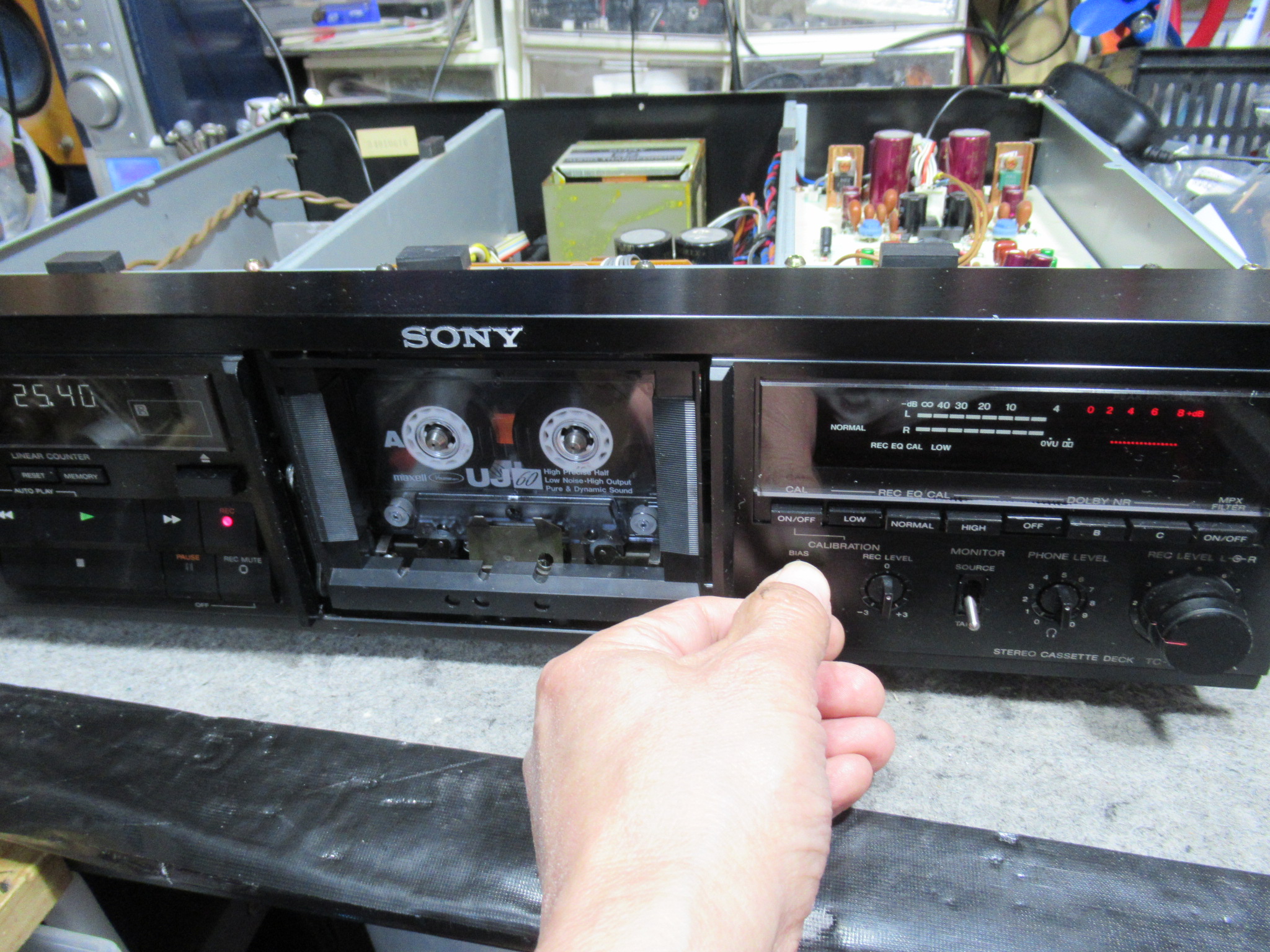

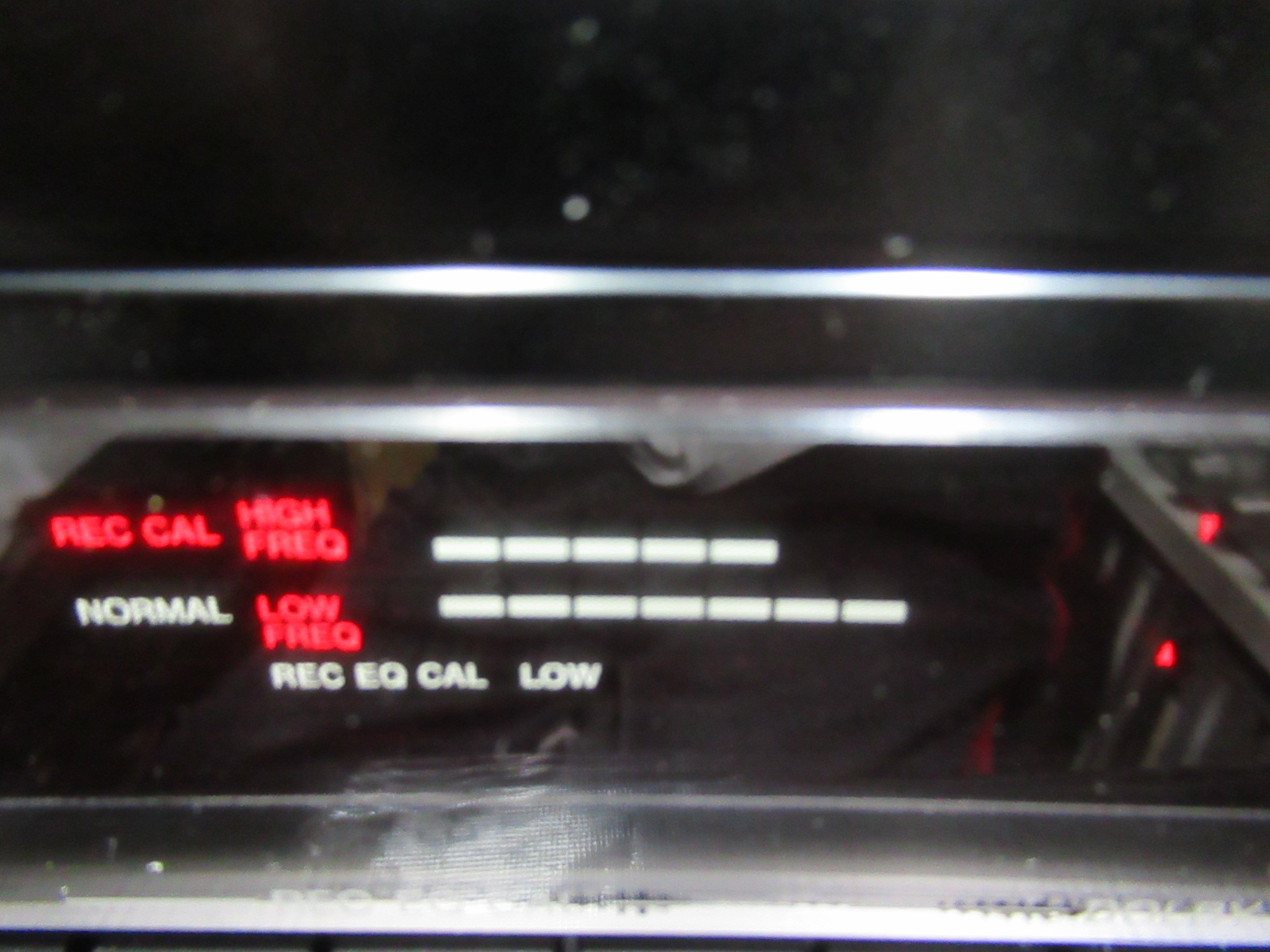

キャリブレーションを行うと、1・2秒後にメーターが振り切ってしまいます。これもピンチローラー劣化が原因と思われます。

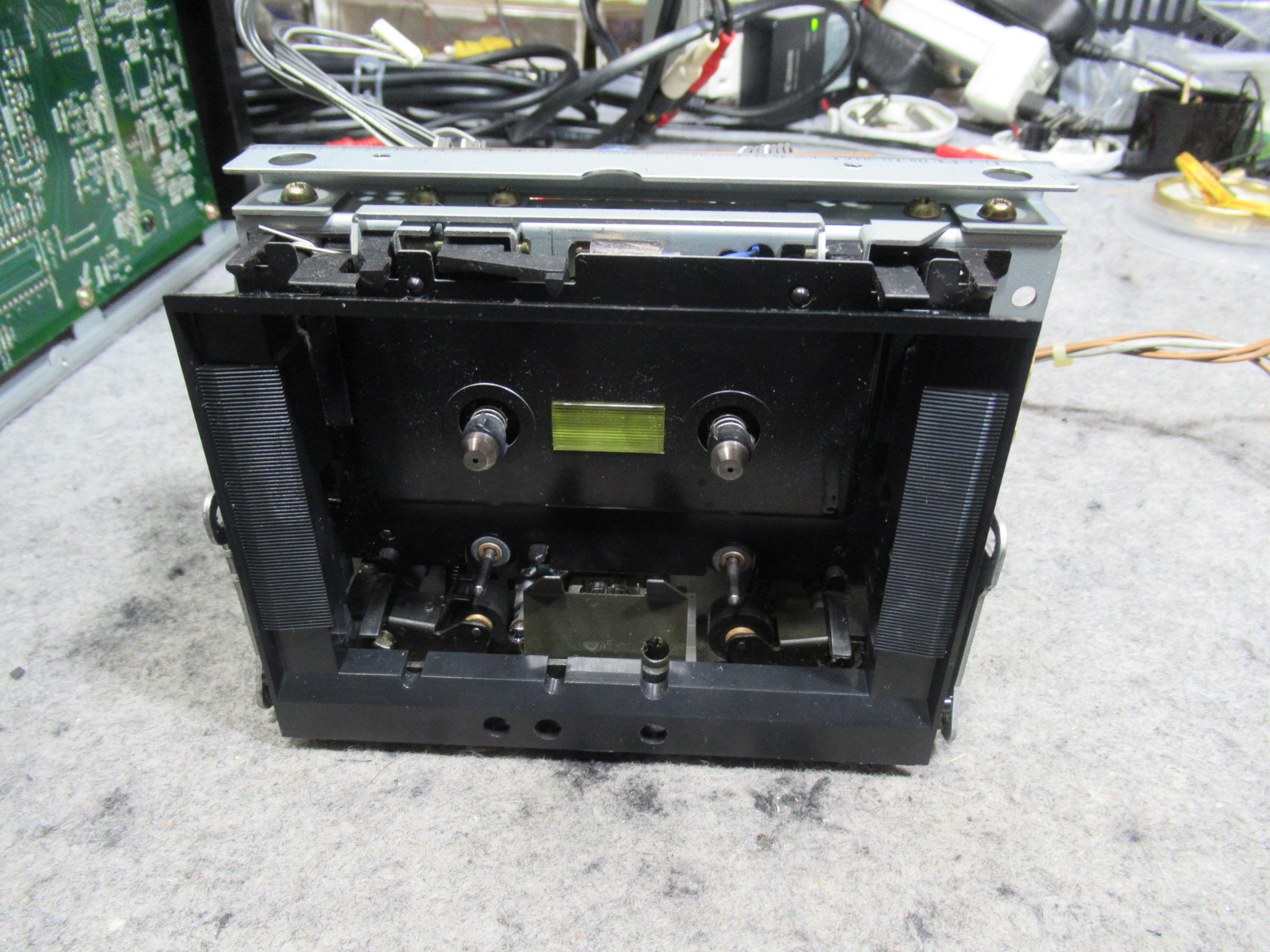

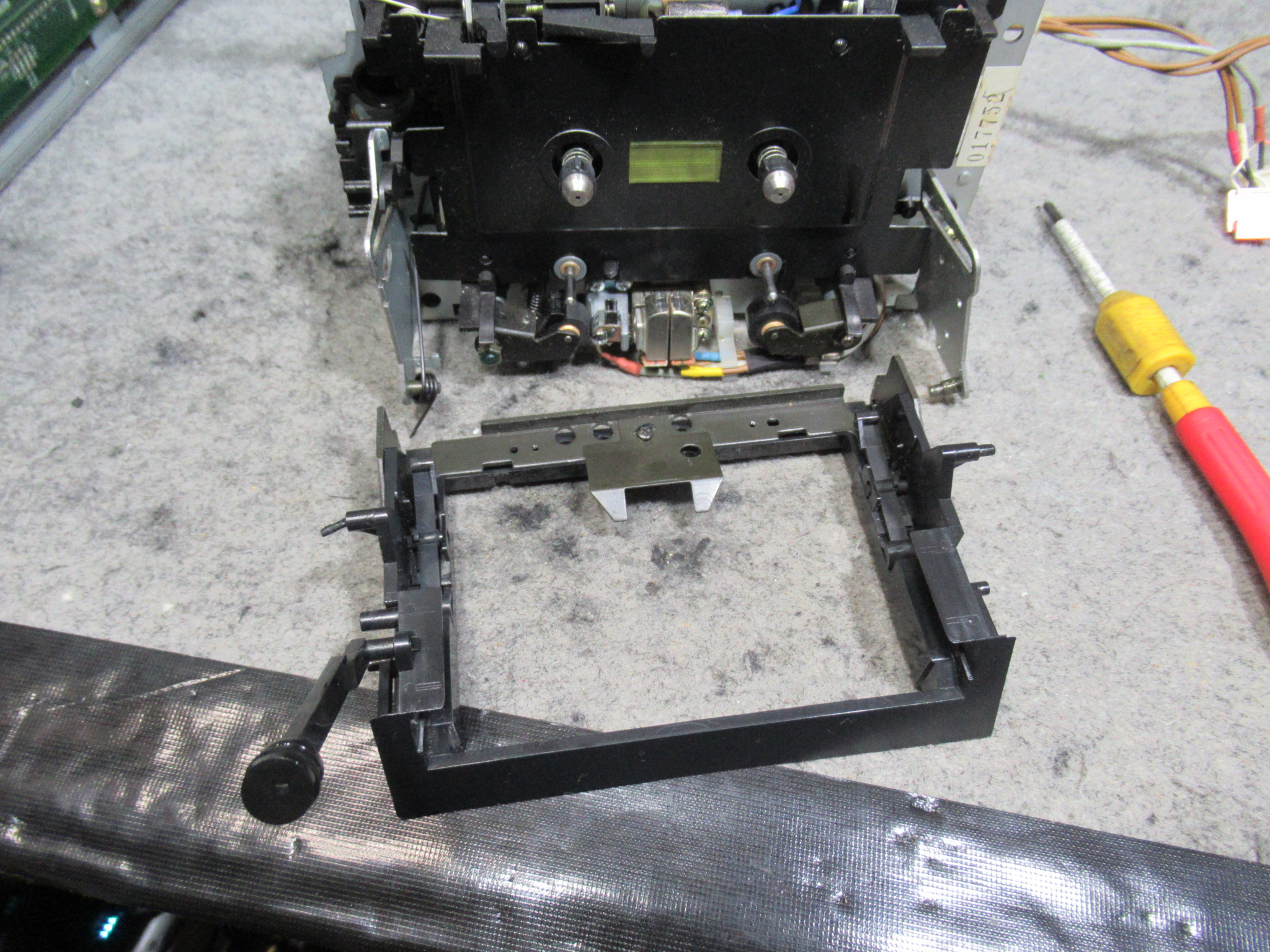

ホルダーを取り外します。

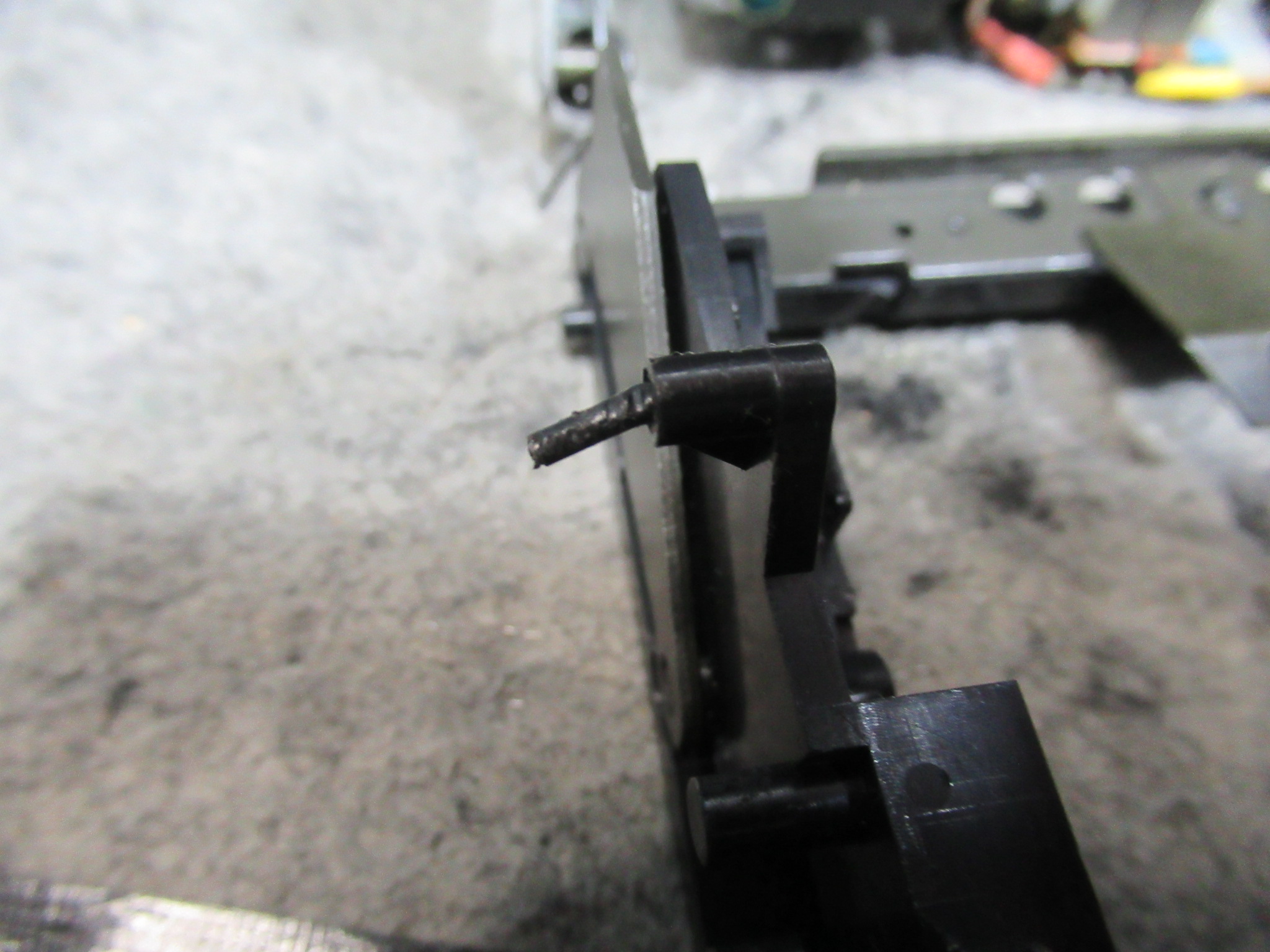

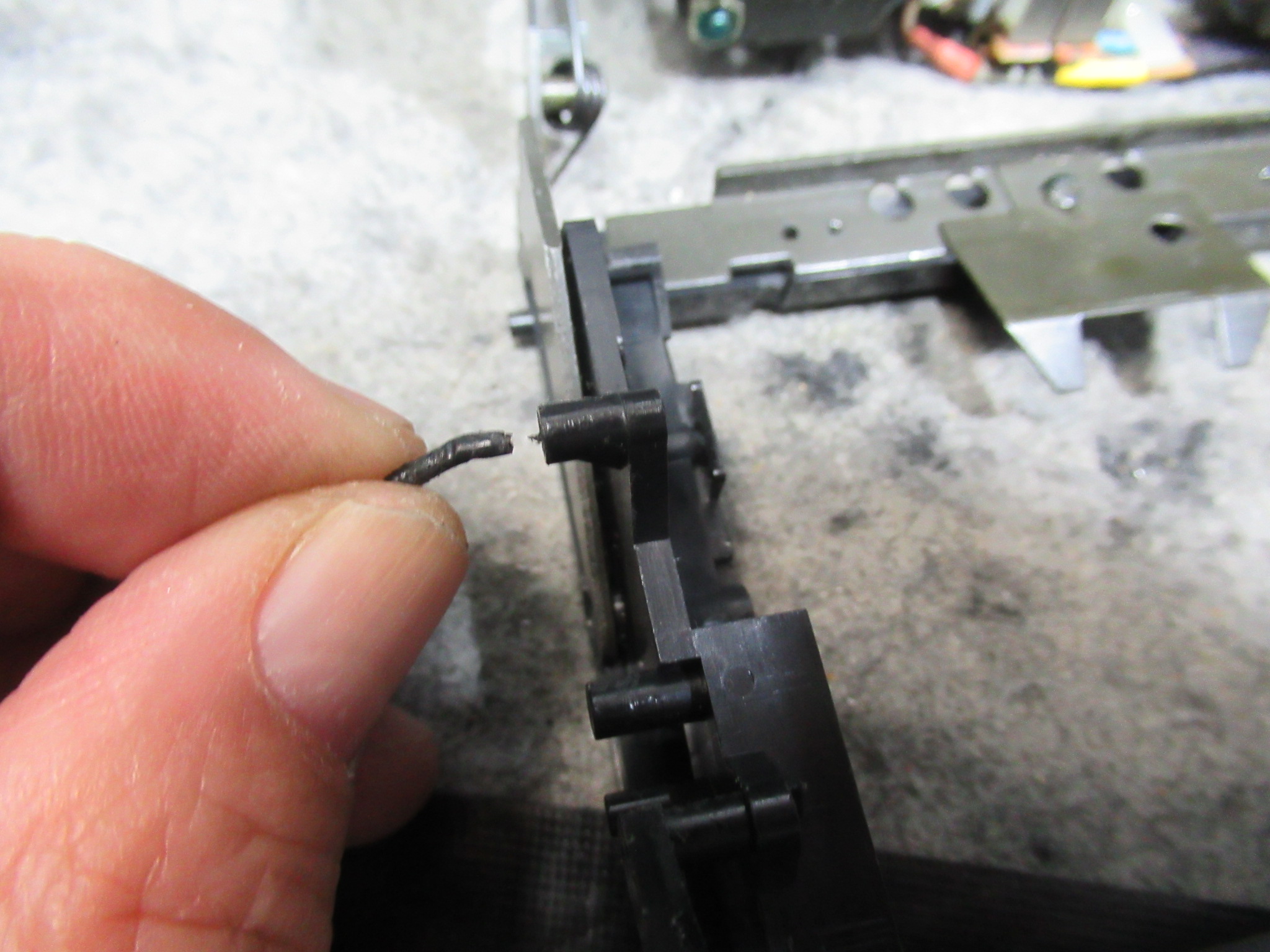

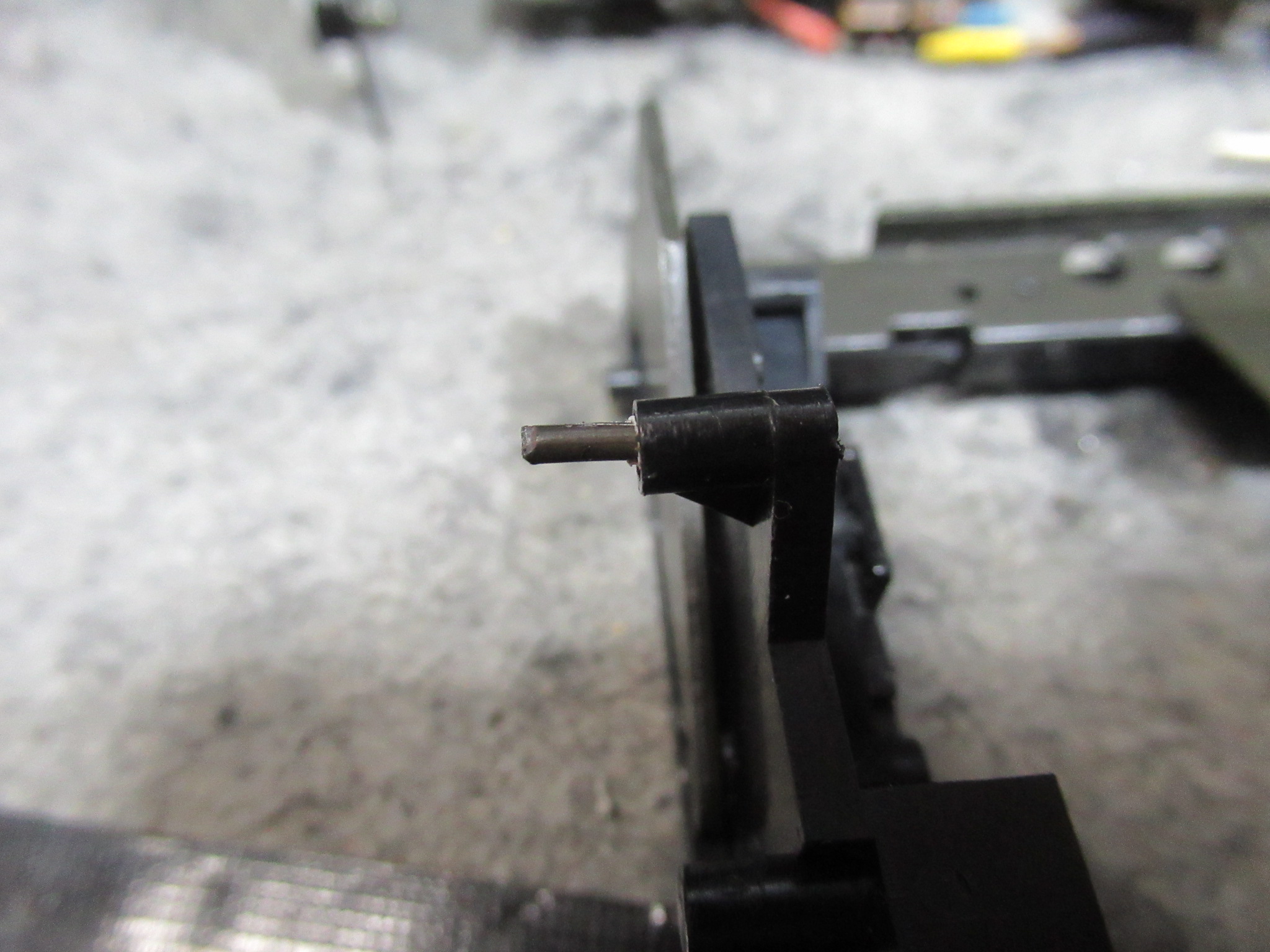

バネを支える箇所は補修されていますが、ぐらぐらして抜けてしまいました。
再補修します。

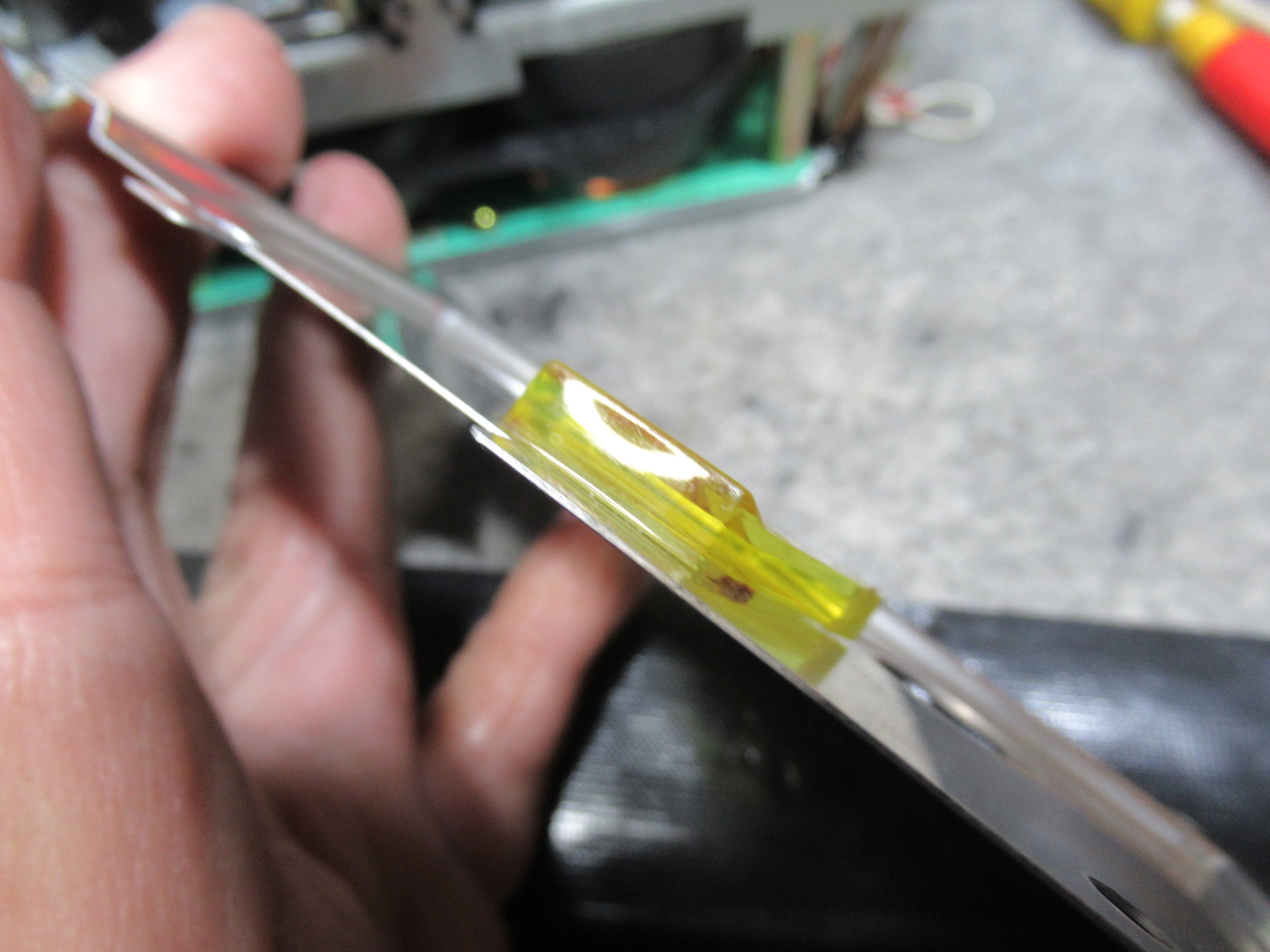

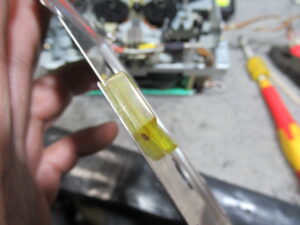

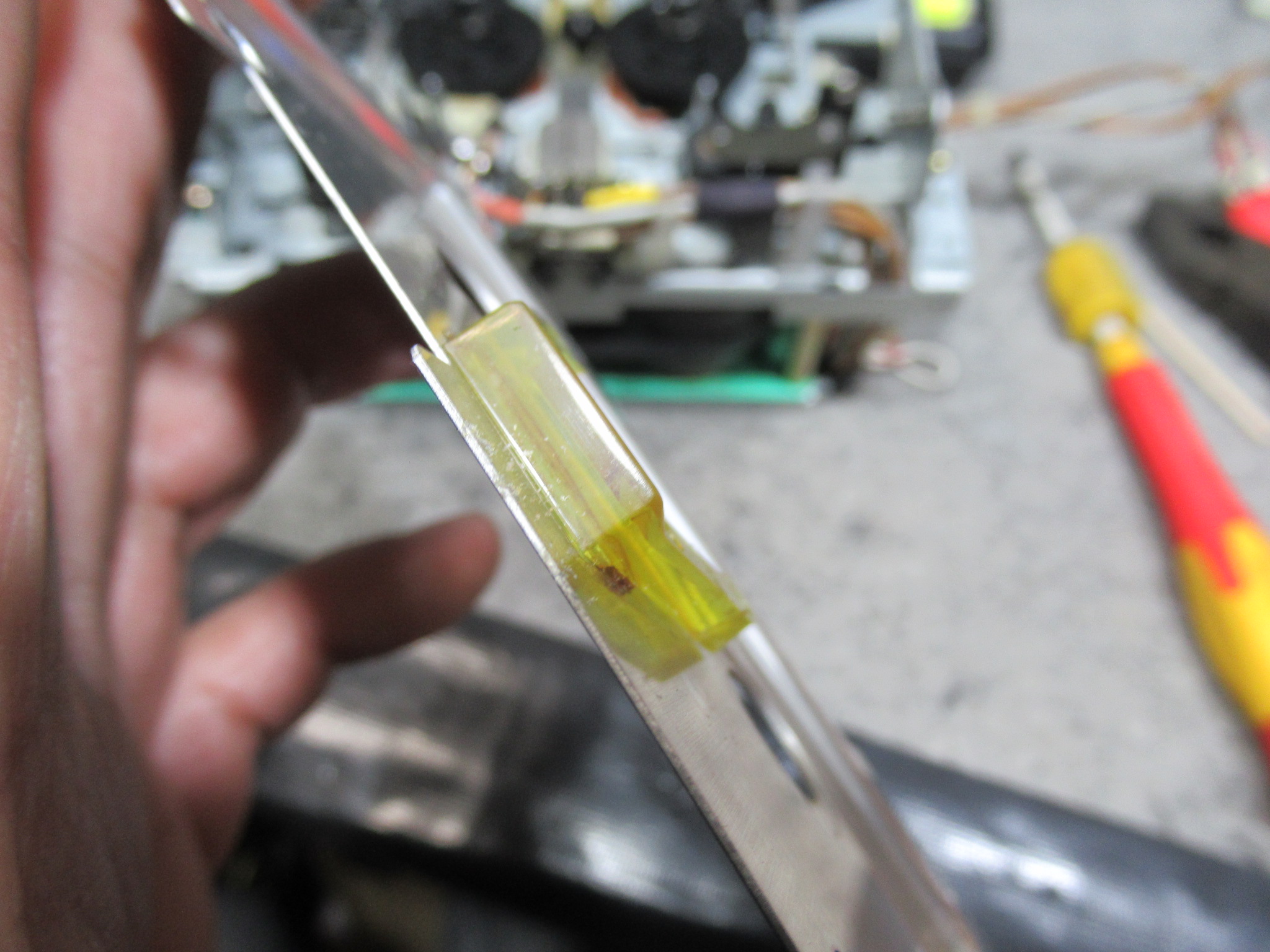

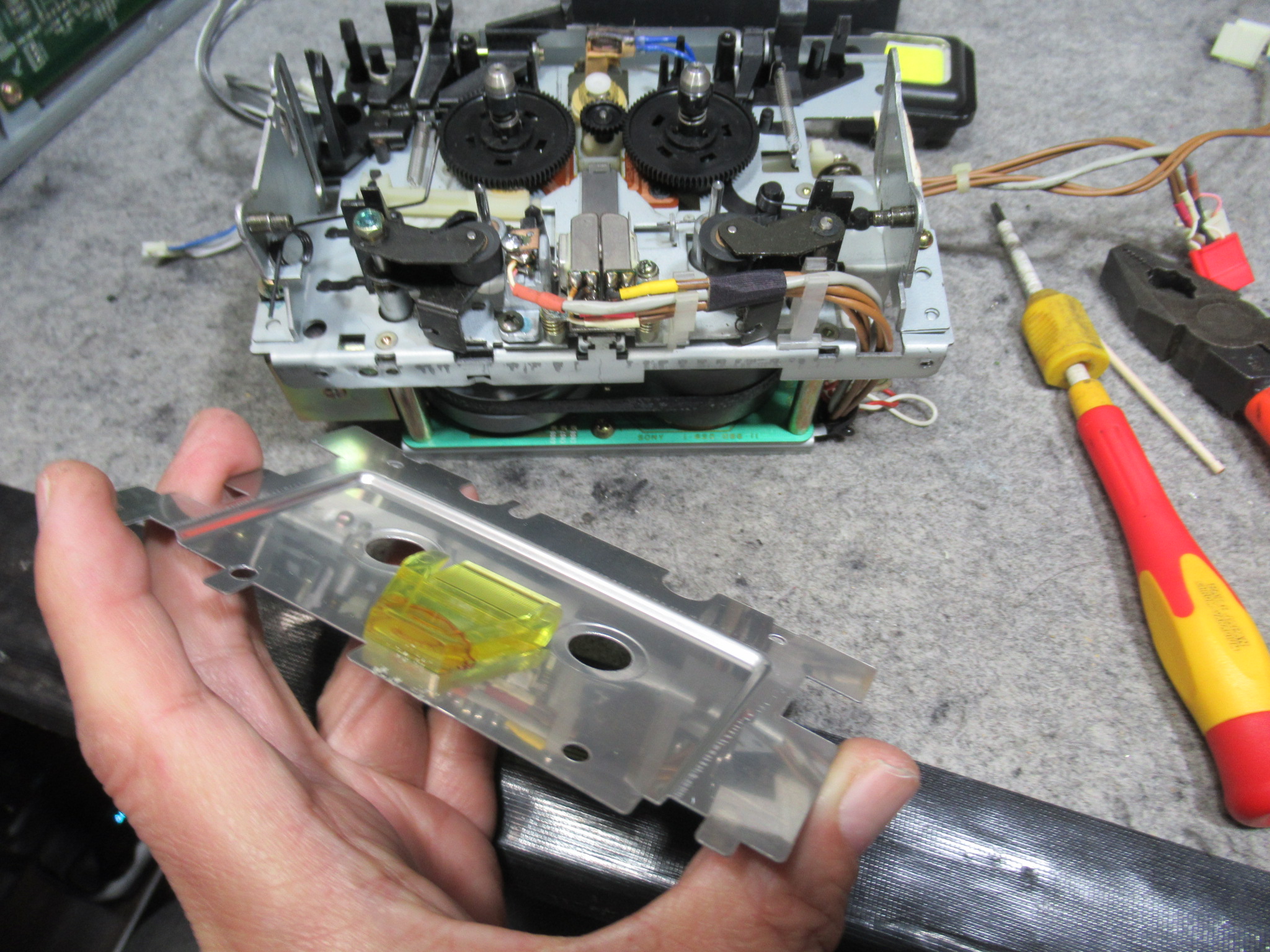

化粧パネルを取り外し、裏面に取り付けられているプリズムを磨きます。このプリズムは、カセットの窓の照明のほか、回転センサーにランプの光を導くという重要な役割がありますので、表面が曇るとオートシャットオフが働いてしまいます。

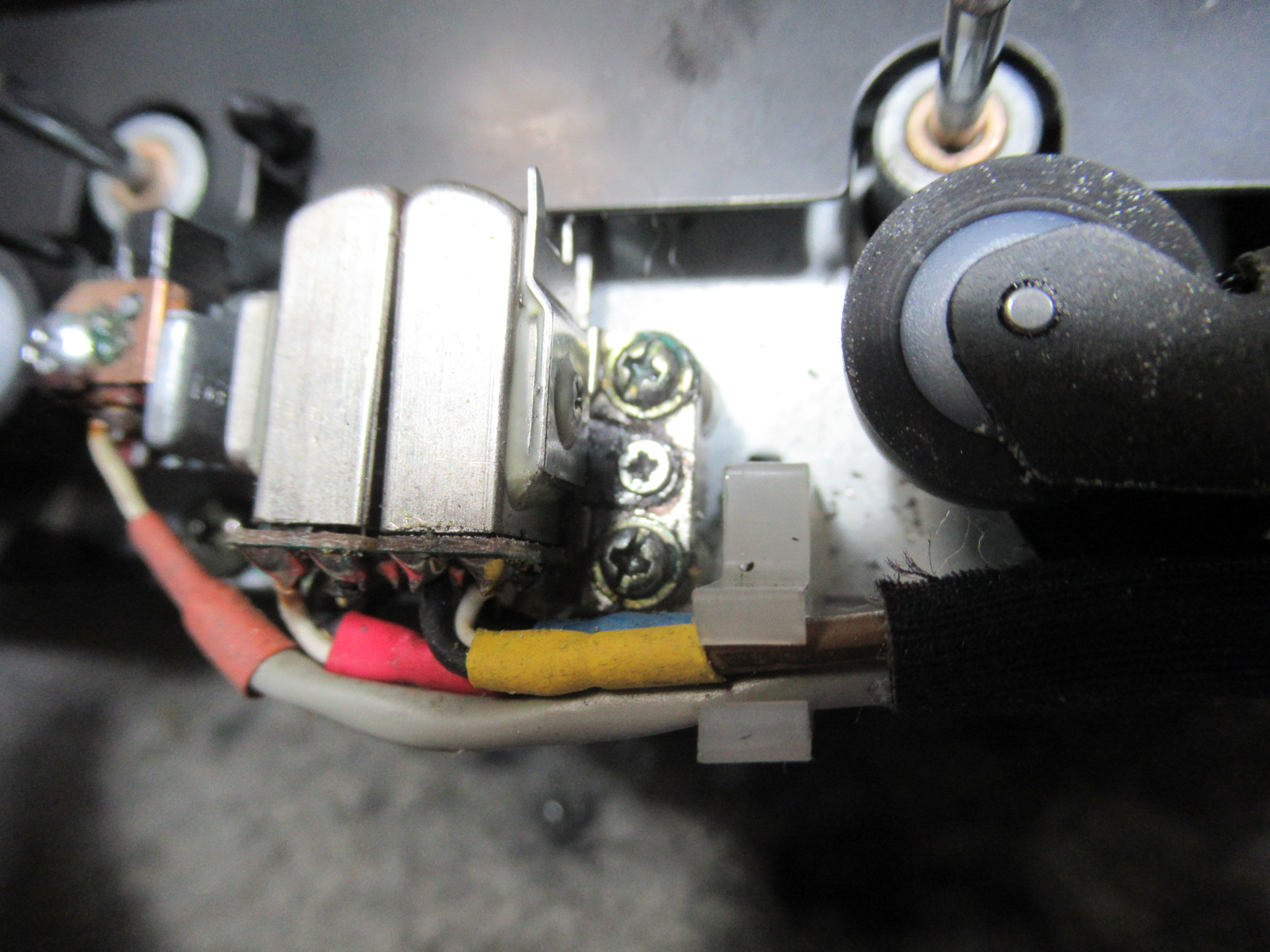

録音ヘッドのアジマス調整用のビスがバカになっています。狂いがなければ良いのですが・・・

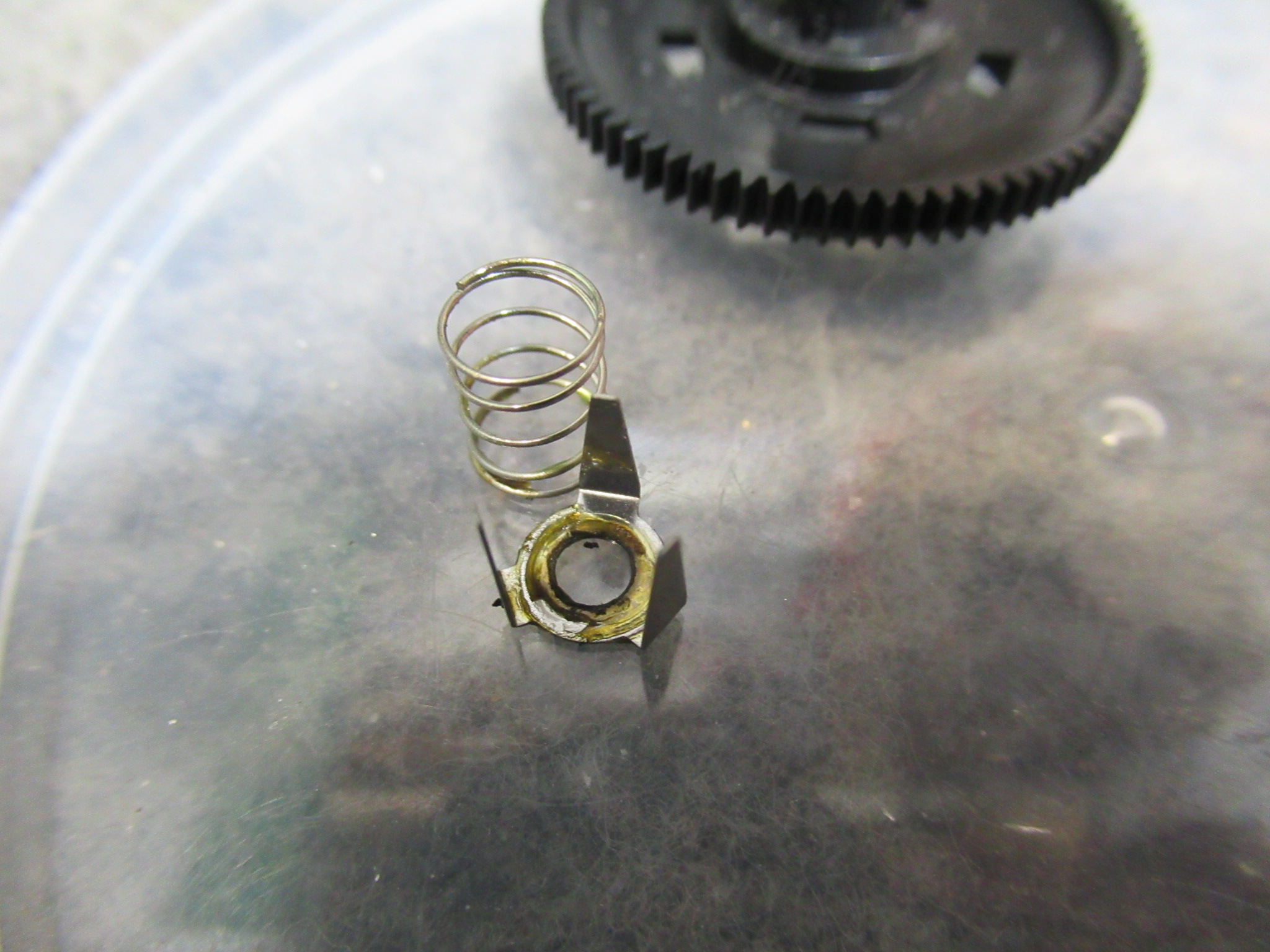

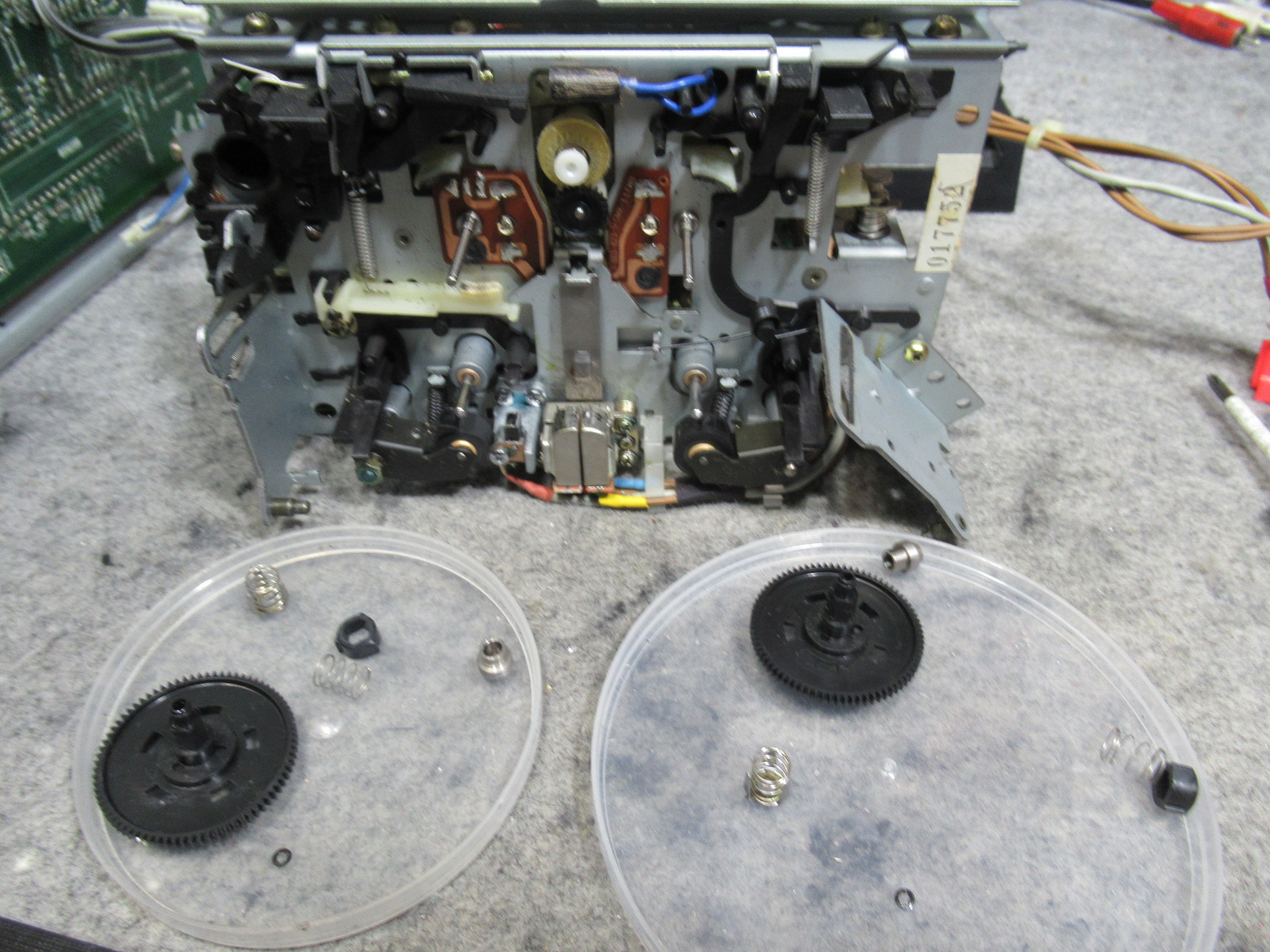

左右リールを分解します。回転部分に処置されたグリスが固まっていて回転の負荷になっていますので、除去清掃して再グリスします。

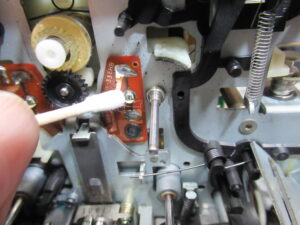

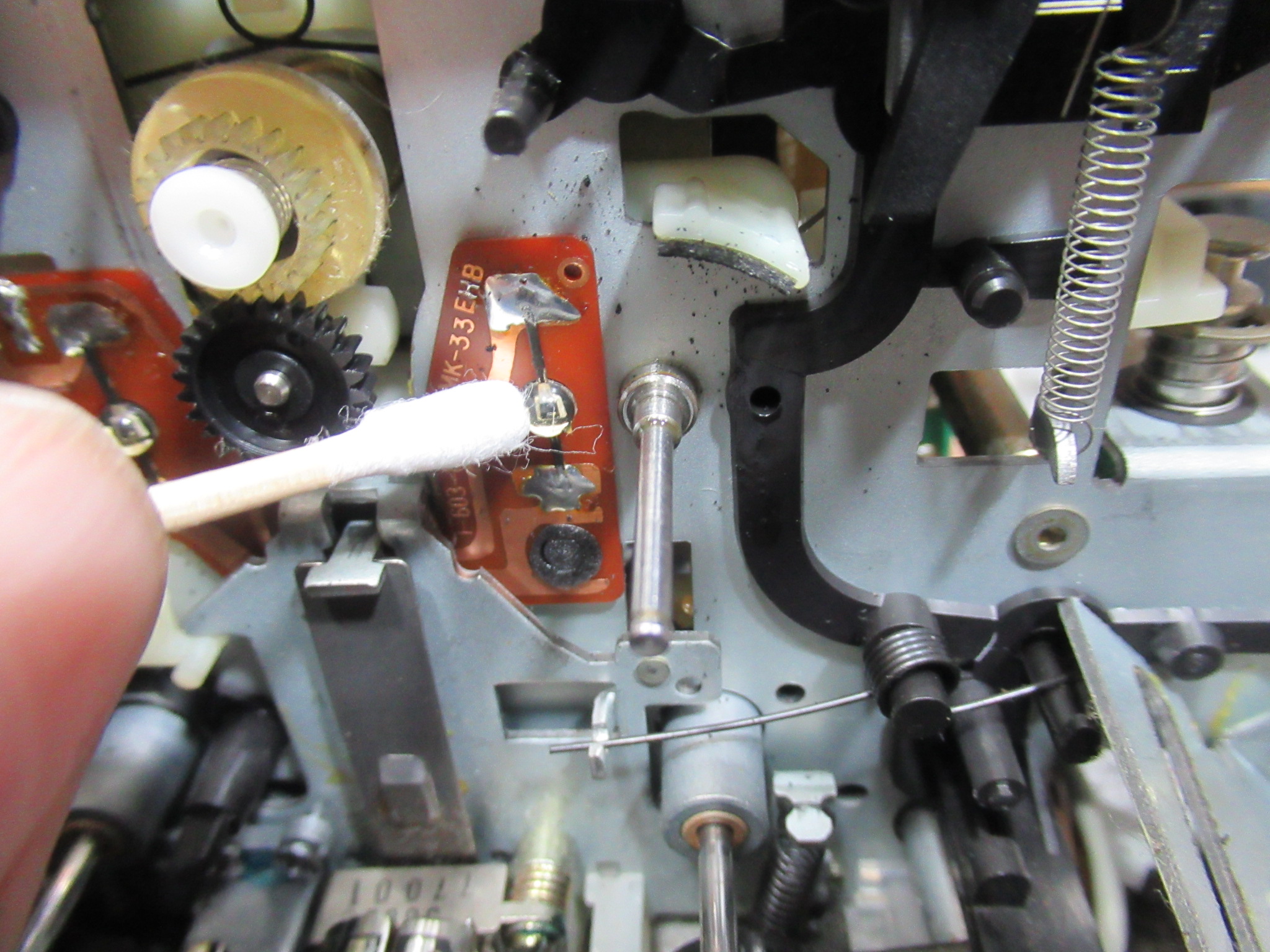

回転センサー表面を清掃します。

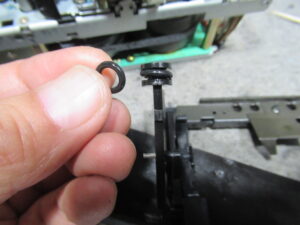

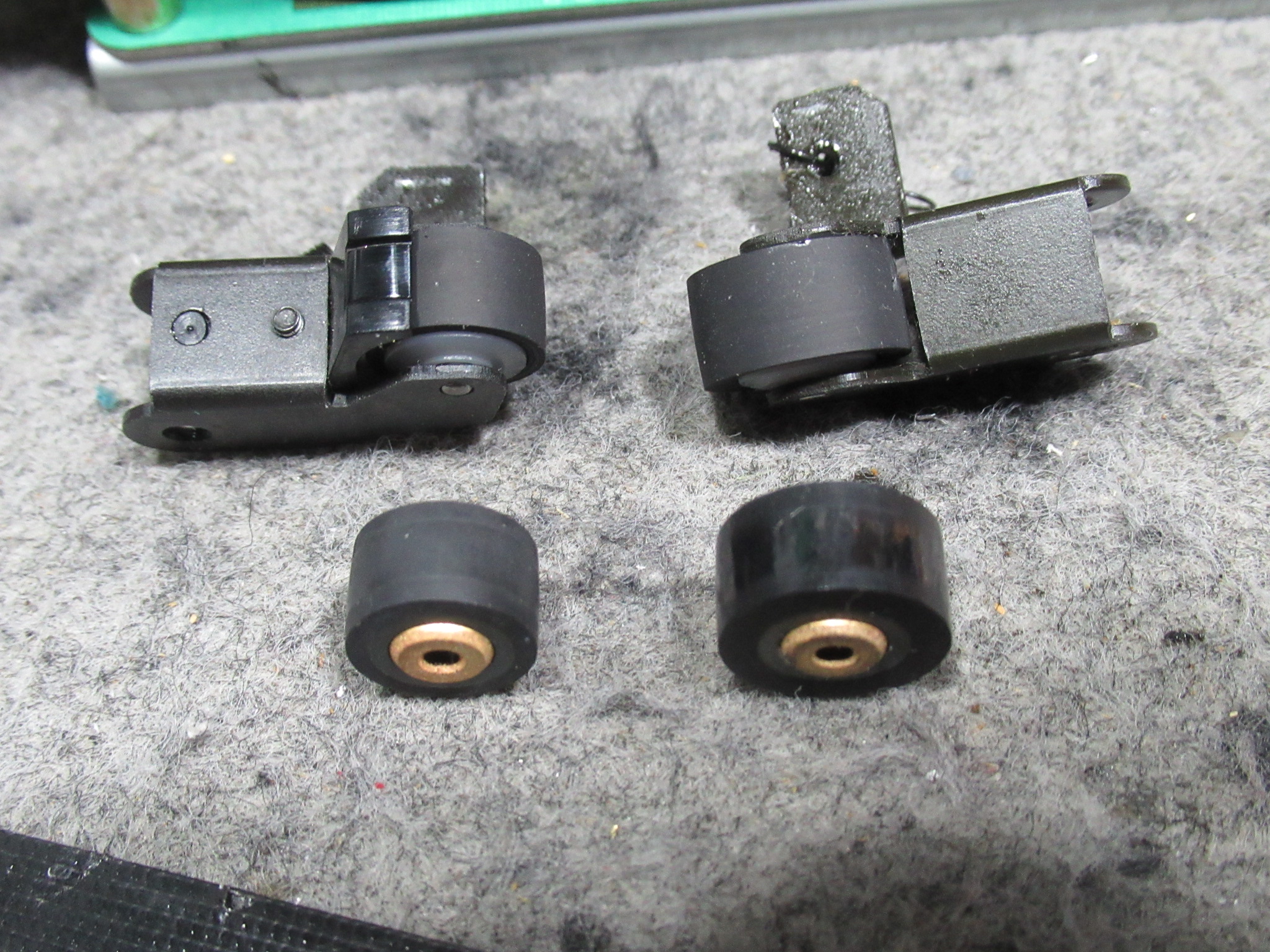

ピンチローラーを交換します。

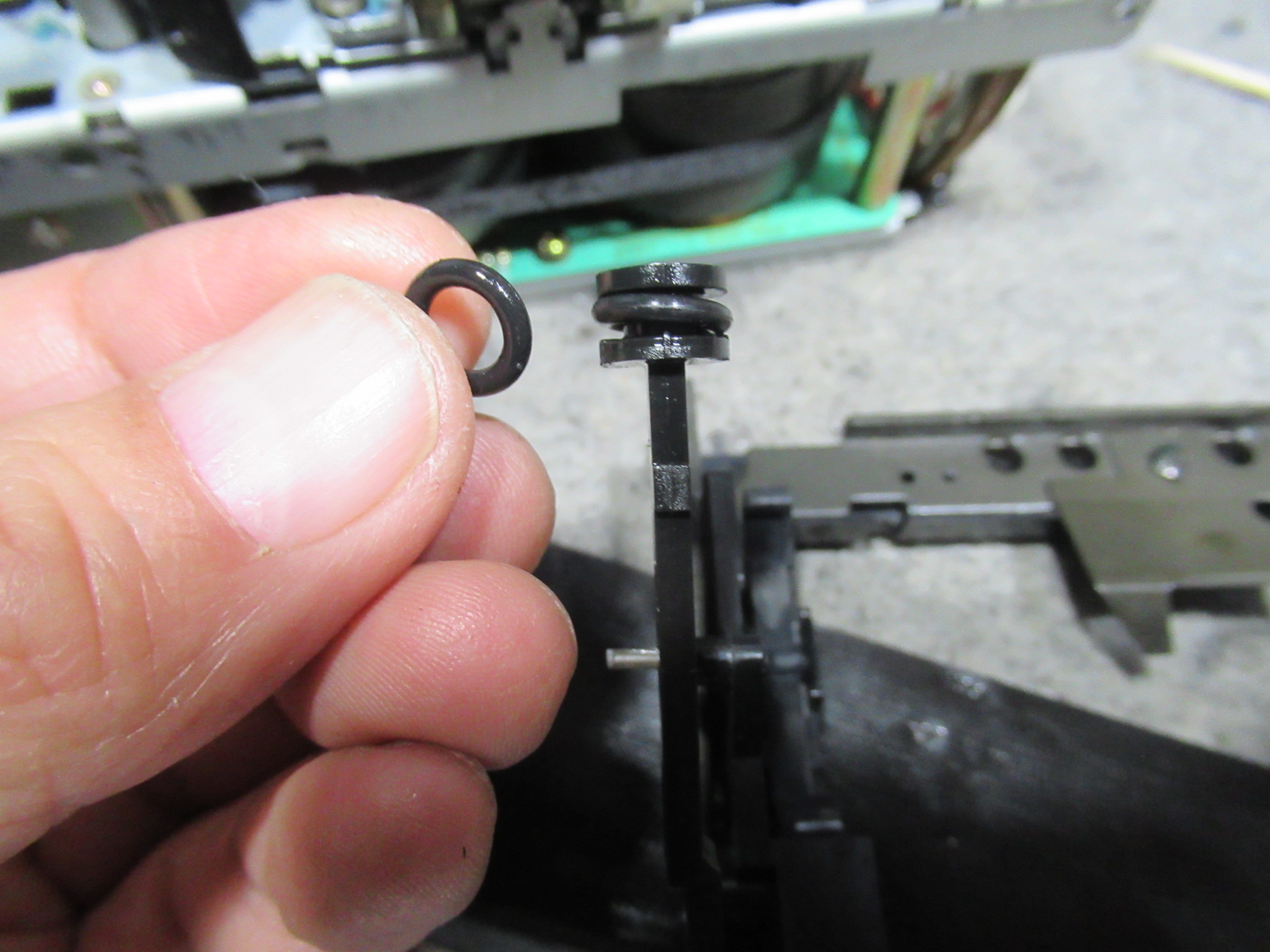

ホルダーのダンパーゴムを交換します。

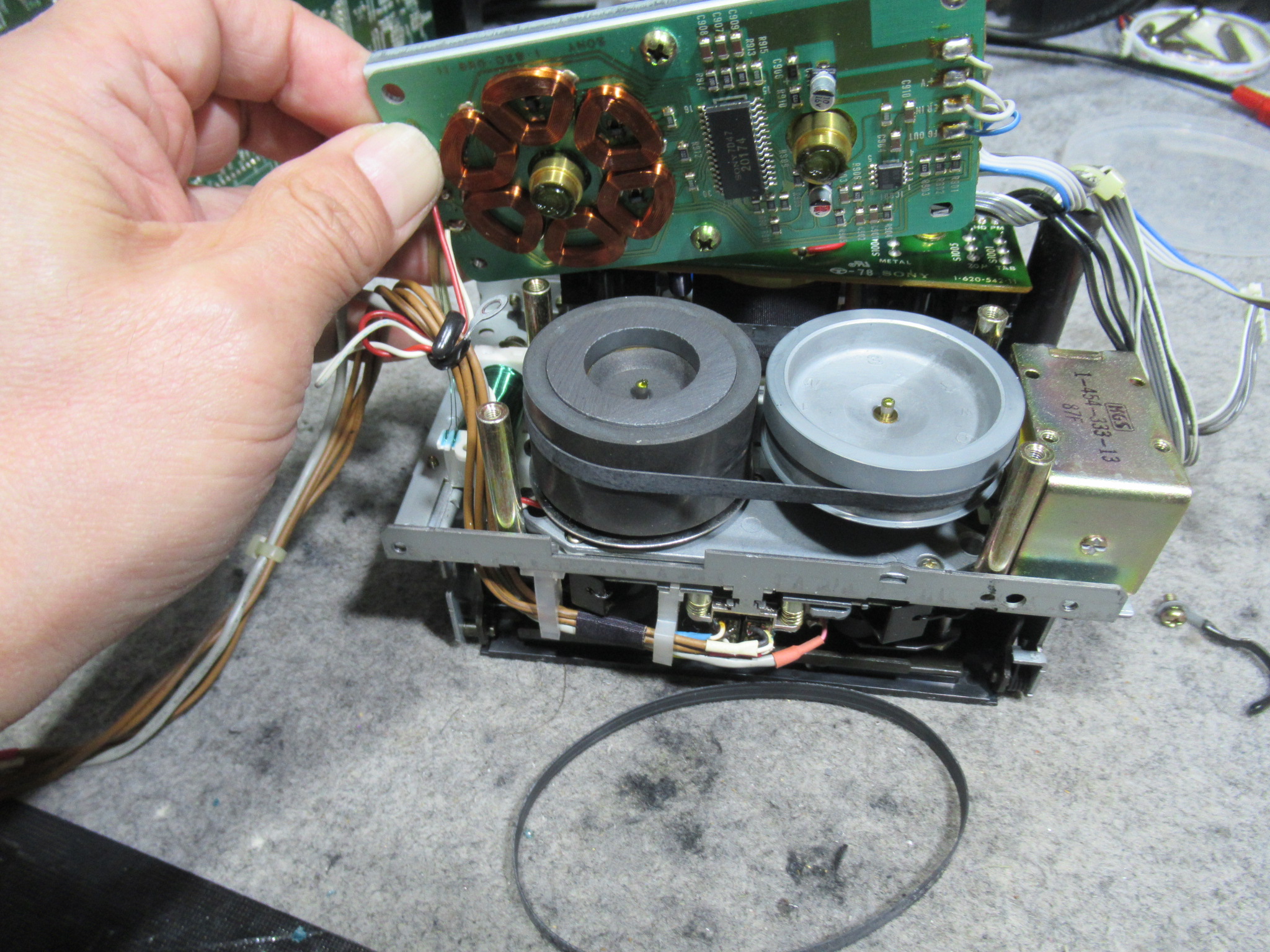

キャプスタンベルトを交換します。

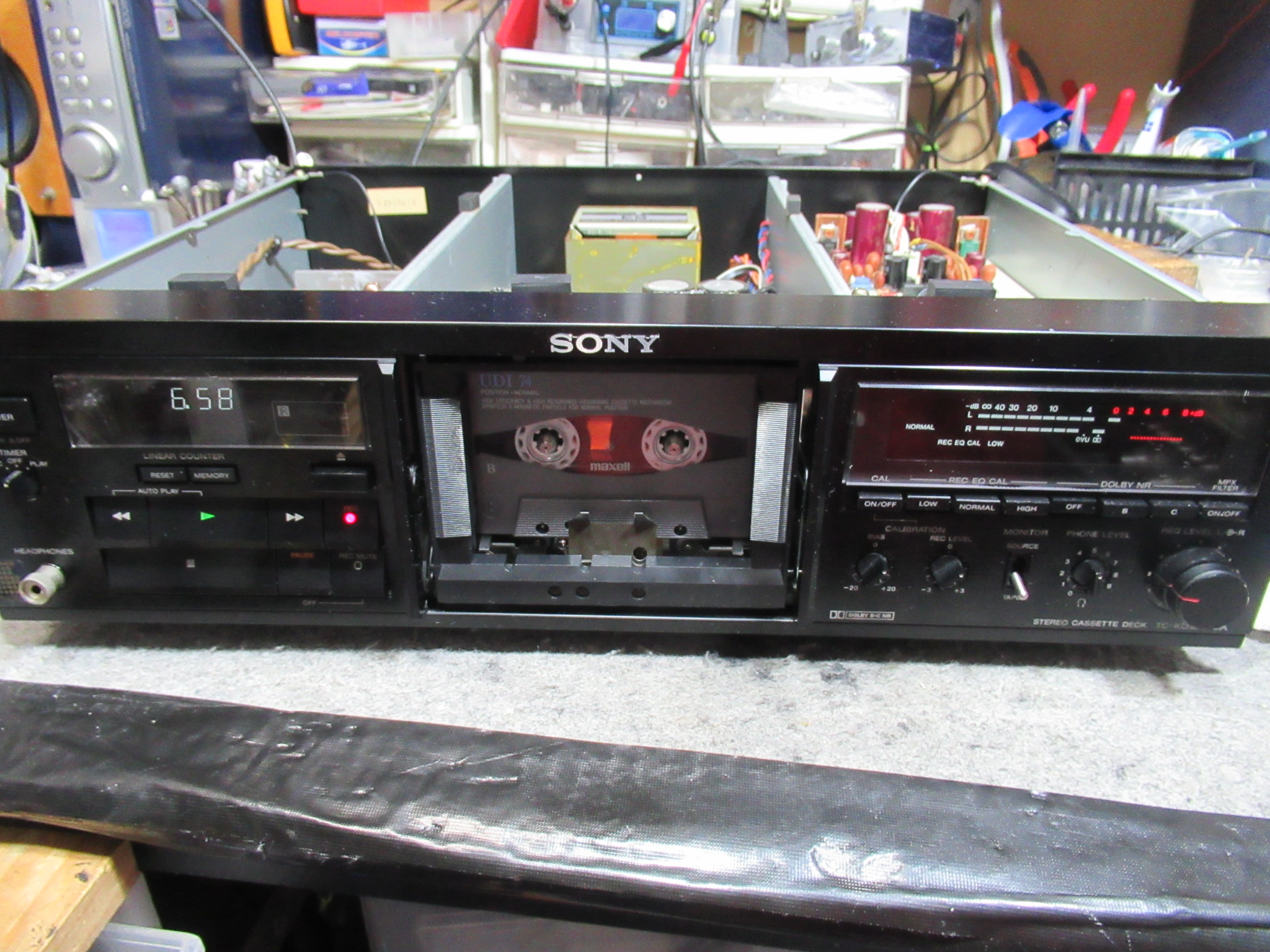

本体に戻して動作確認を行います。

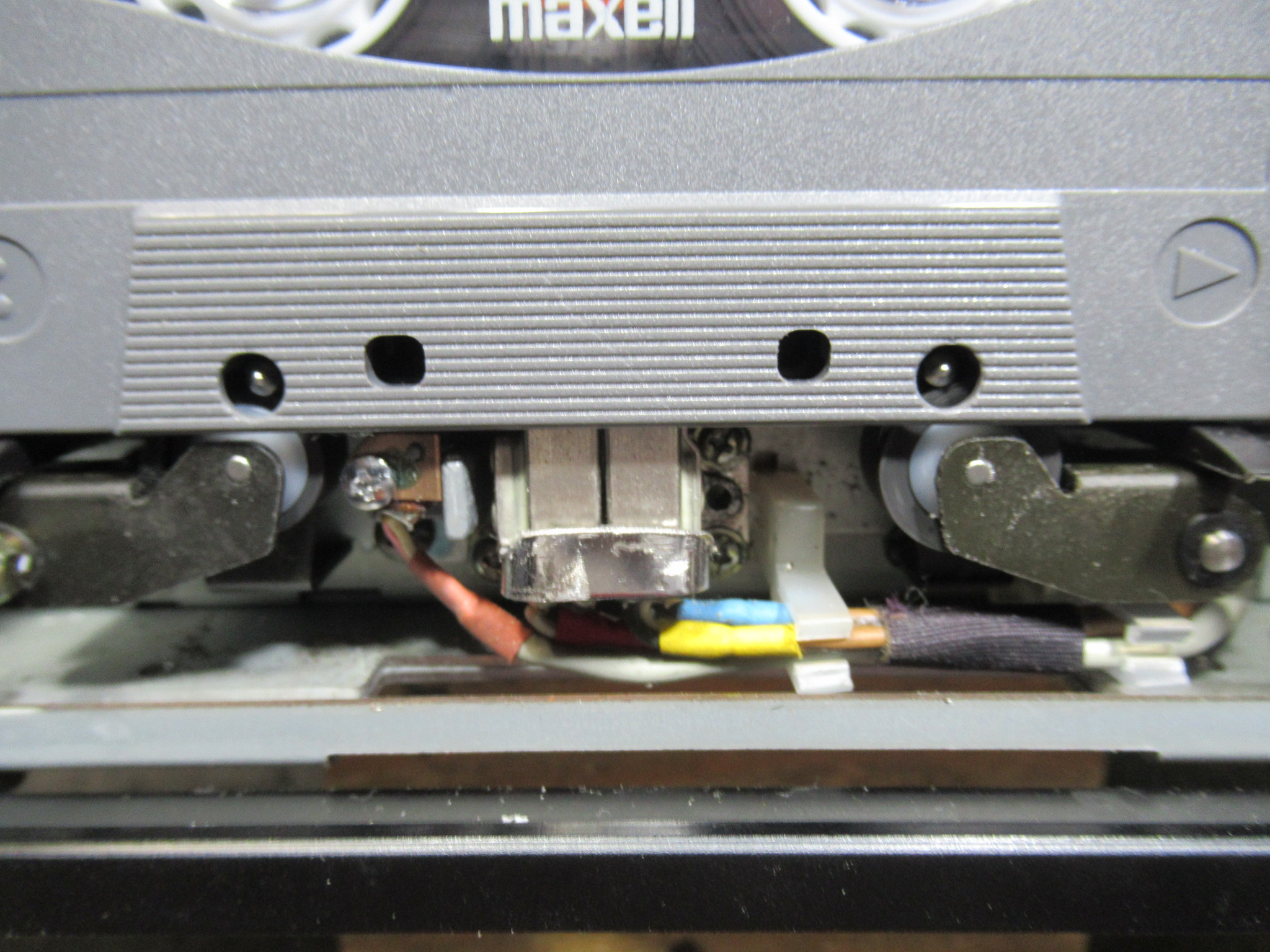

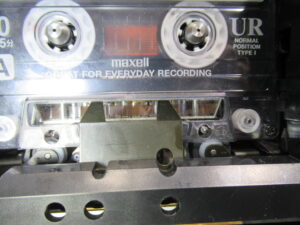

ミラーカセットを用いてテープの走行状態を目視点検します。

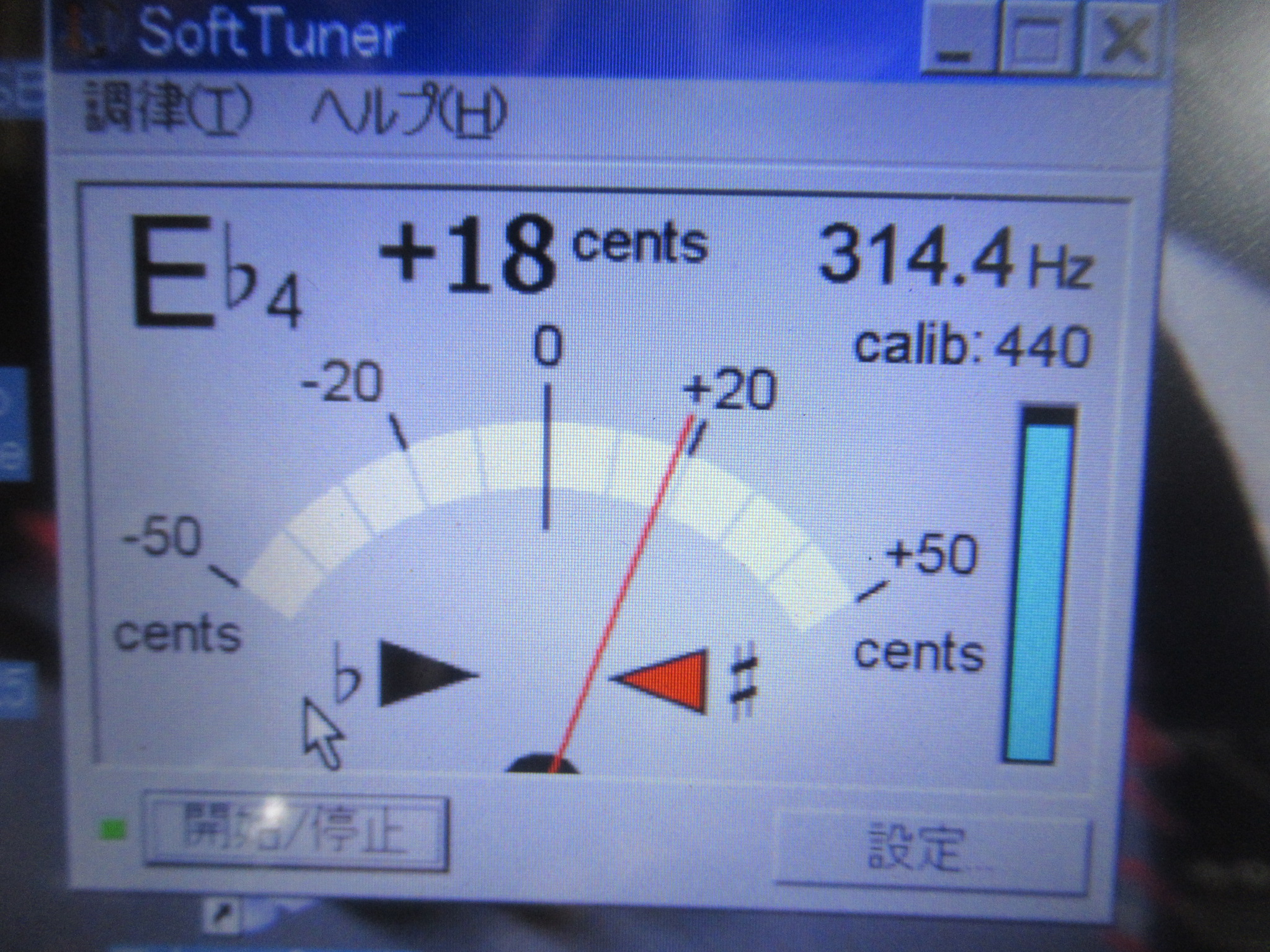

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

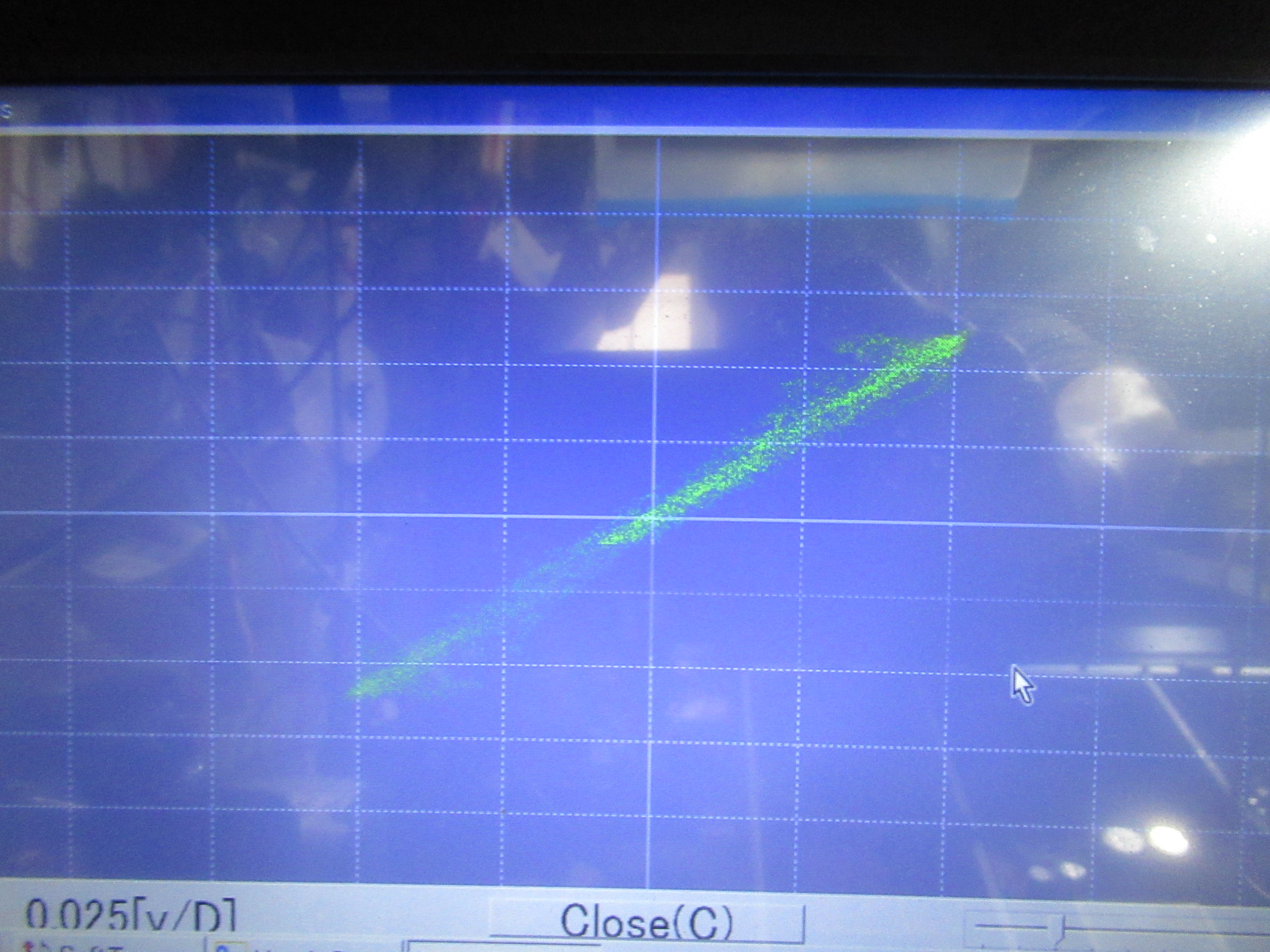

再生ヘッドのアジマスの調整を行います。
バイアスが適正値に調整できません。そのため録音音質も良くありません。ヘッドアジマスの狂いが原因と思われます。

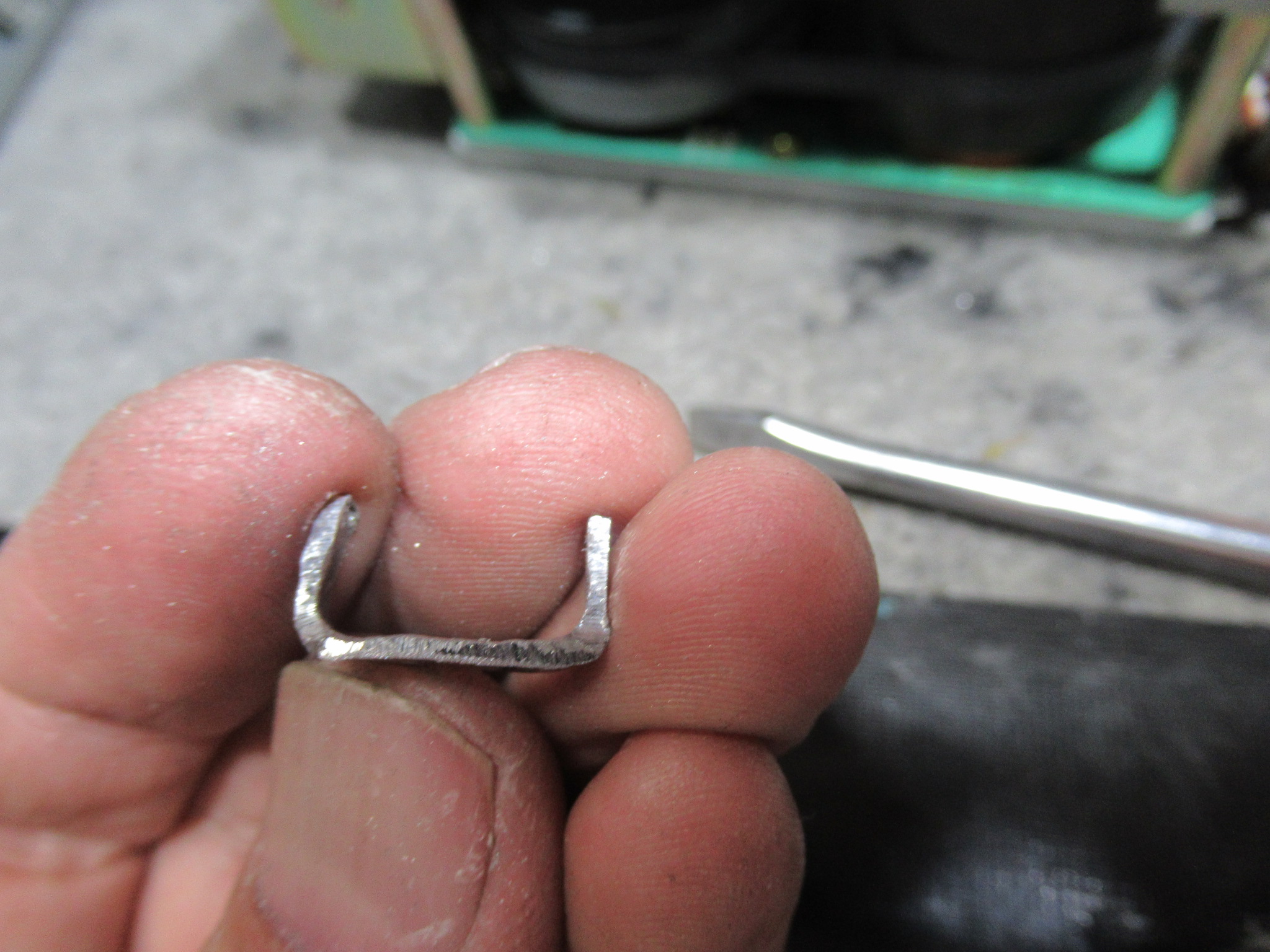

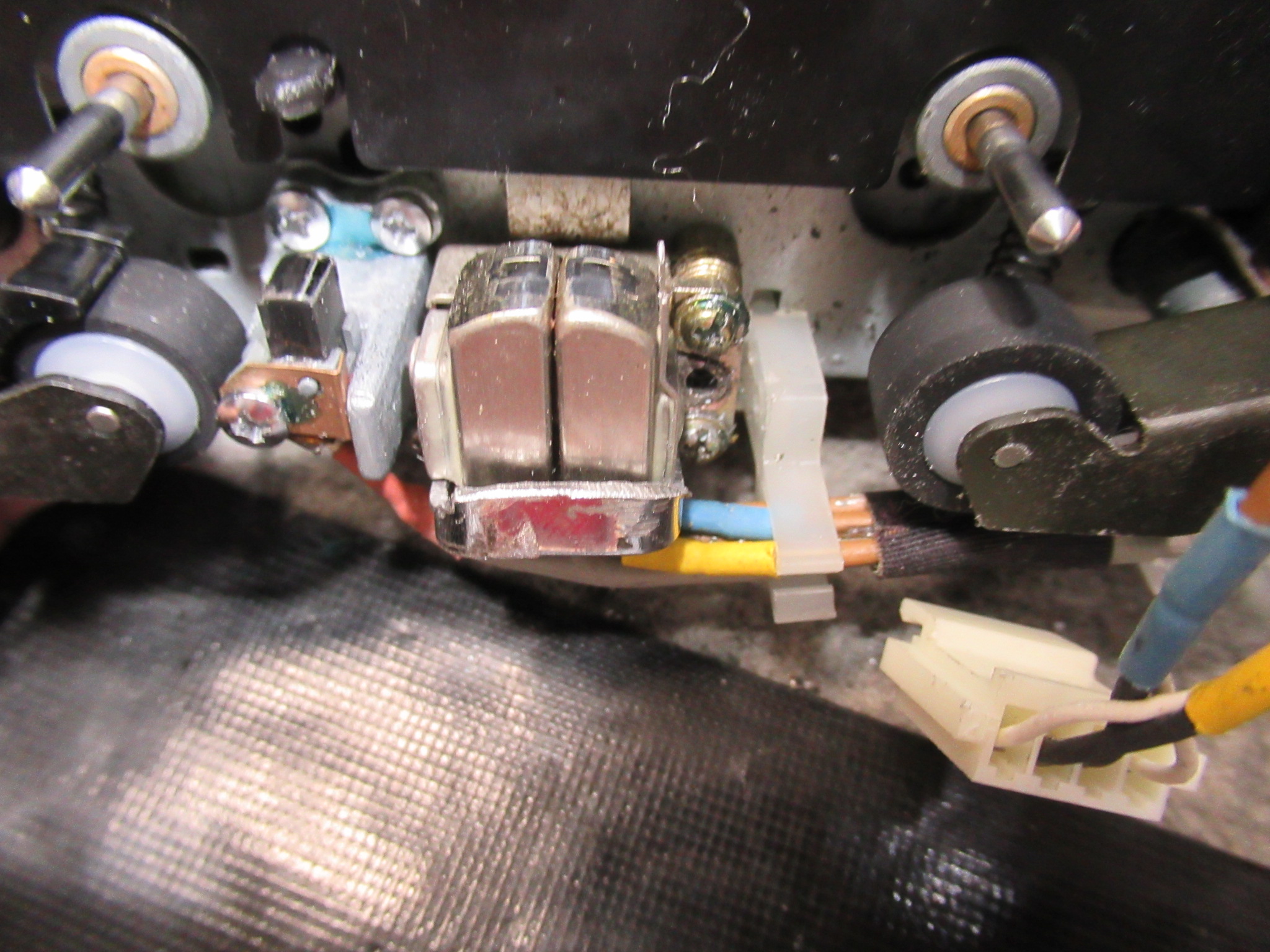

やはり録音ヘッドの調整が必要なようですので、代替措置として１ｍｍ厚の鋼板を加工して取り付けます。

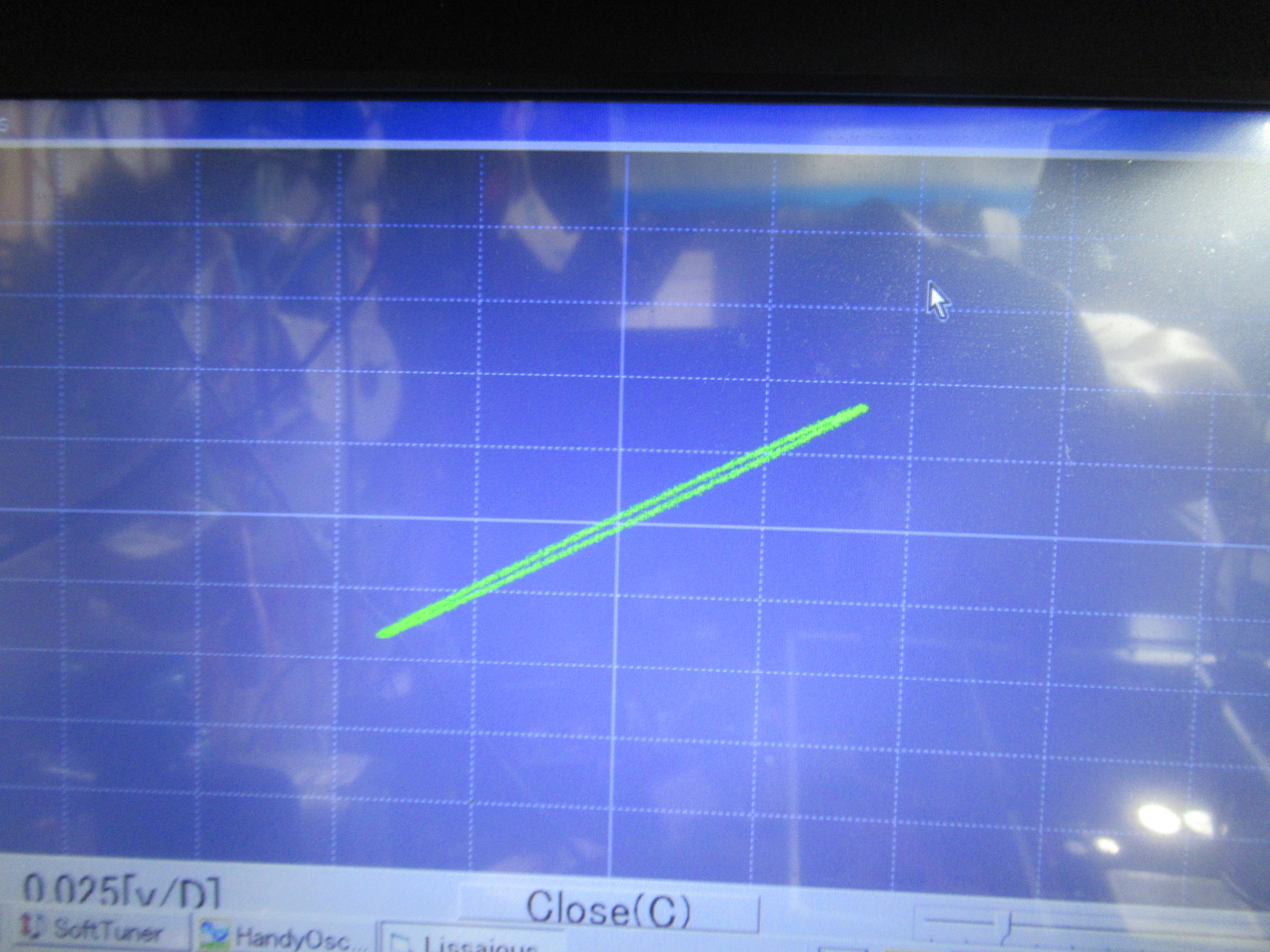

録音ヘッドのアジマス調整を行います。先ほど取り付けたパーツを微調整して行います。

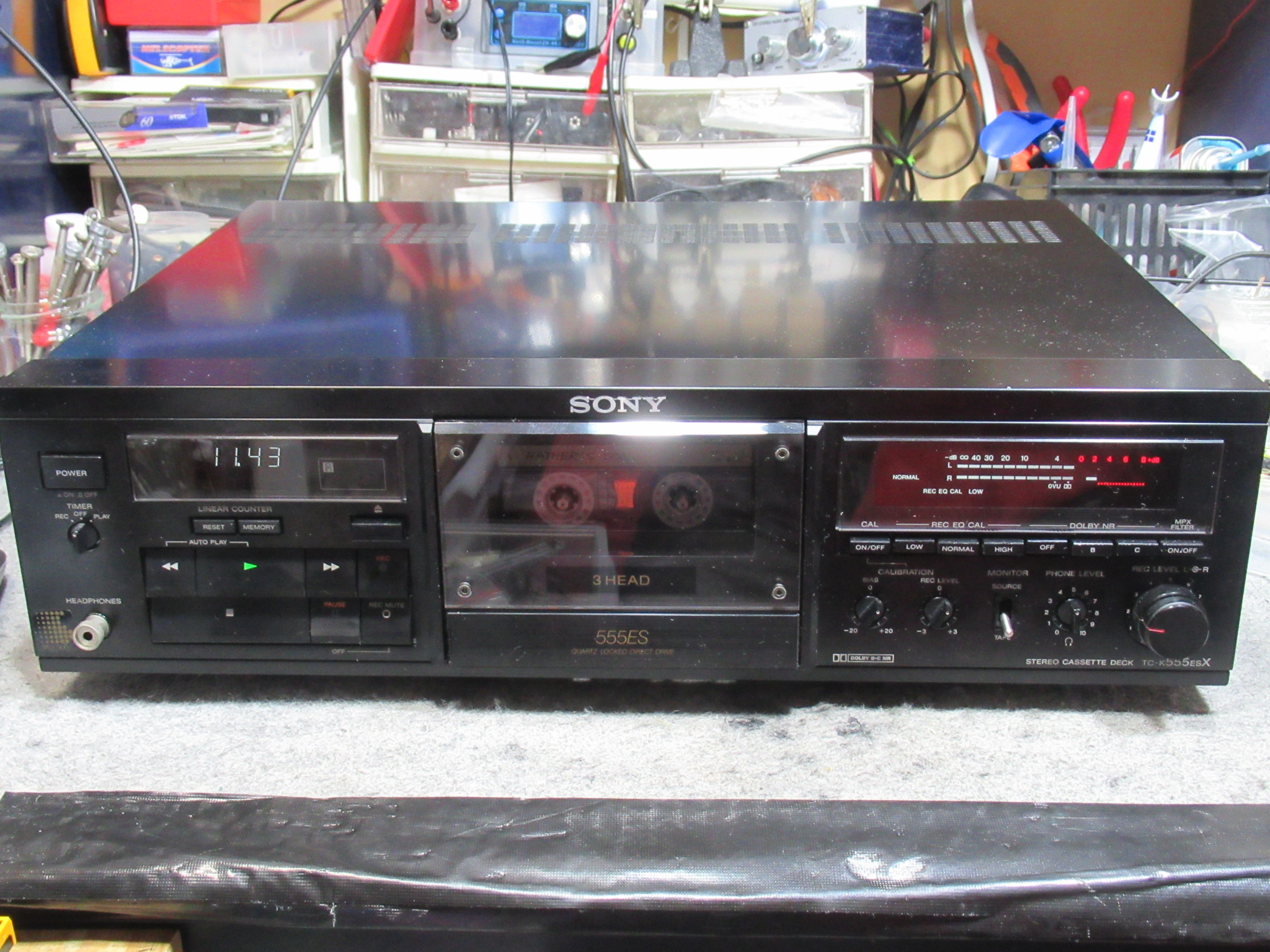

録音再生状況を確認し、修理完了です。
