AIWA製３ヘッドデュアルキャプスタンカセットデッキ、XK-S9000の修理依頼をいただきました。
電動開閉のトレイが不調ということです。
開閉しますが、動作に時間を要します。
テープ走行自体は正常です。今回は、全体的なメンテナンスも併せて行います。
カバーを開けます。
メカ脱着は比較的容易ですが、ヘッドのケーブルが基板直付けですので、これが少し面倒です。
メカを降ろしました。
最初にカセットホルダーを取り外しますが、ハウジングランプと、カセット挿入を検知するセンサーのケーブルが接続されていますので、それを切り離します。
作業に支障となるケーブルも、予め切り離すことにより作業性がアップします。

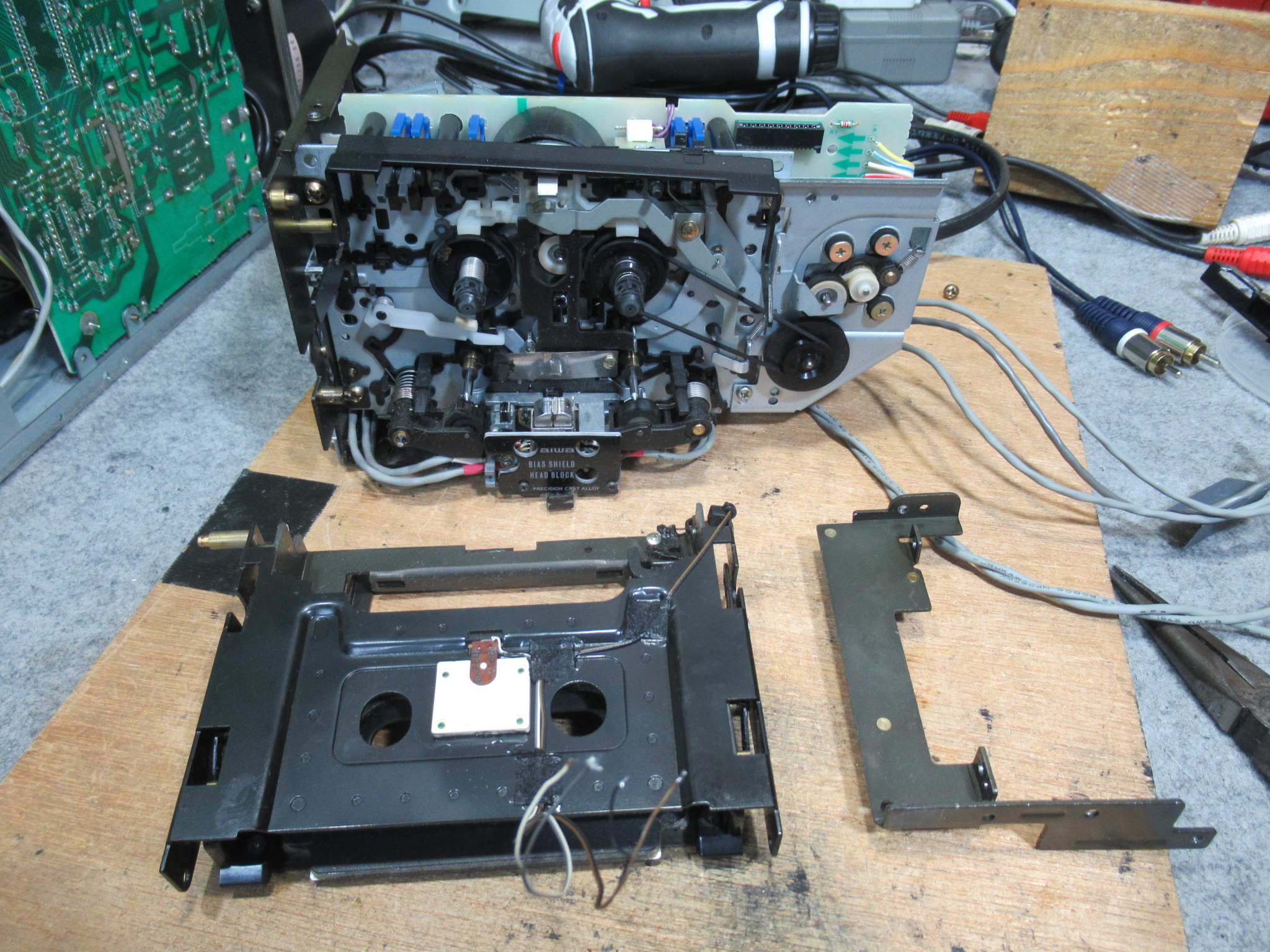

メカ側面のパーツを分解し、カセットホルダーを取り外します。
AMTSユニットをメカ本体から切り離しました。
カムギヤの組み合わせが複雑ですので、分解前によくよく観察しておきます。
ユニットを分解し、カムギヤを取り外しました。
プーリーを脱脂し、新しいベルトと交換します。
メカ本体です。キャプスタンベルトが緩んでいます。
モータープレートを取り外します。ベルトは２本です。
さらに分解を進めます。
内部のスイッチ接点を磨きます。
新しいベルトを掛けます。径73ｍｍと76ｍｍです。
早送り。巻き戻し用のアイドラーを脱着し、ゴムリングを交換します。
再生用のアイドラーゴムを交換します。
リールベルトを交換します。
元通り組み立てたメカを本体に戻して動作確認を行います。
315Hzの信号が記録されたテープを再生し速度の調整を行います。
ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を耳で確認し、修理完了です。
