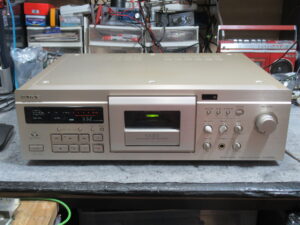

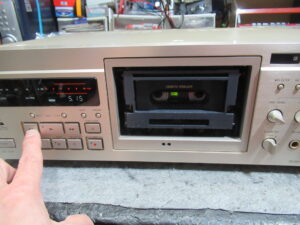

SONYのTC-KA3ESです。
10年ほど前にメーカーサービスで一度、ベルト交換等されたということです。

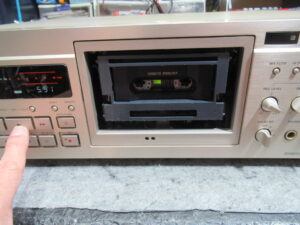

現状はというと、再生はヘッドが上がらずNG、早送り巻き戻しOKという定番の故障です。

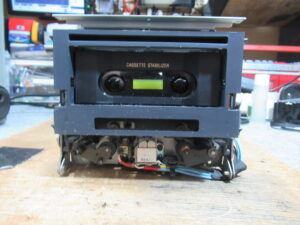

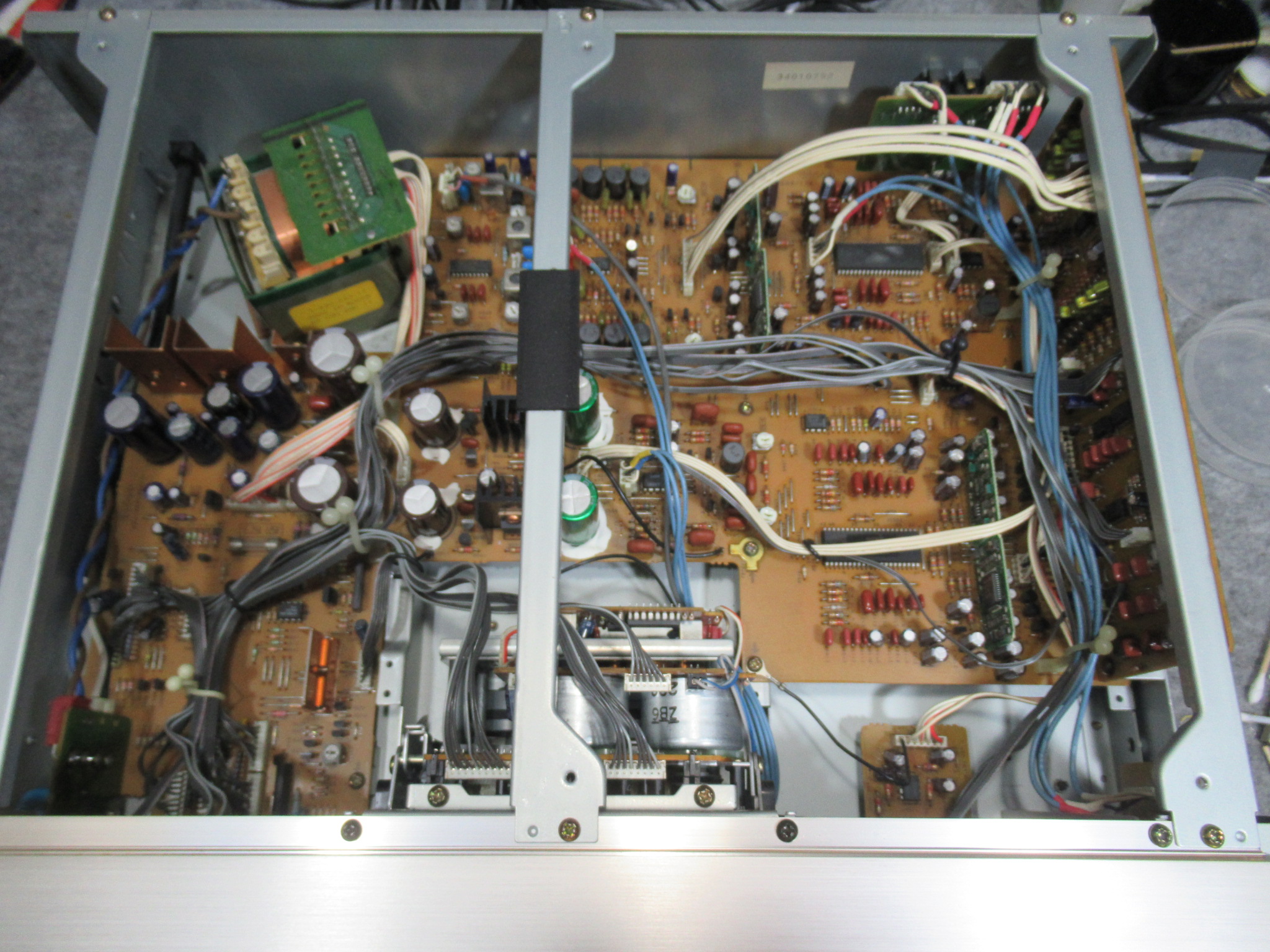

カバーを開けてメカを取り出しました。

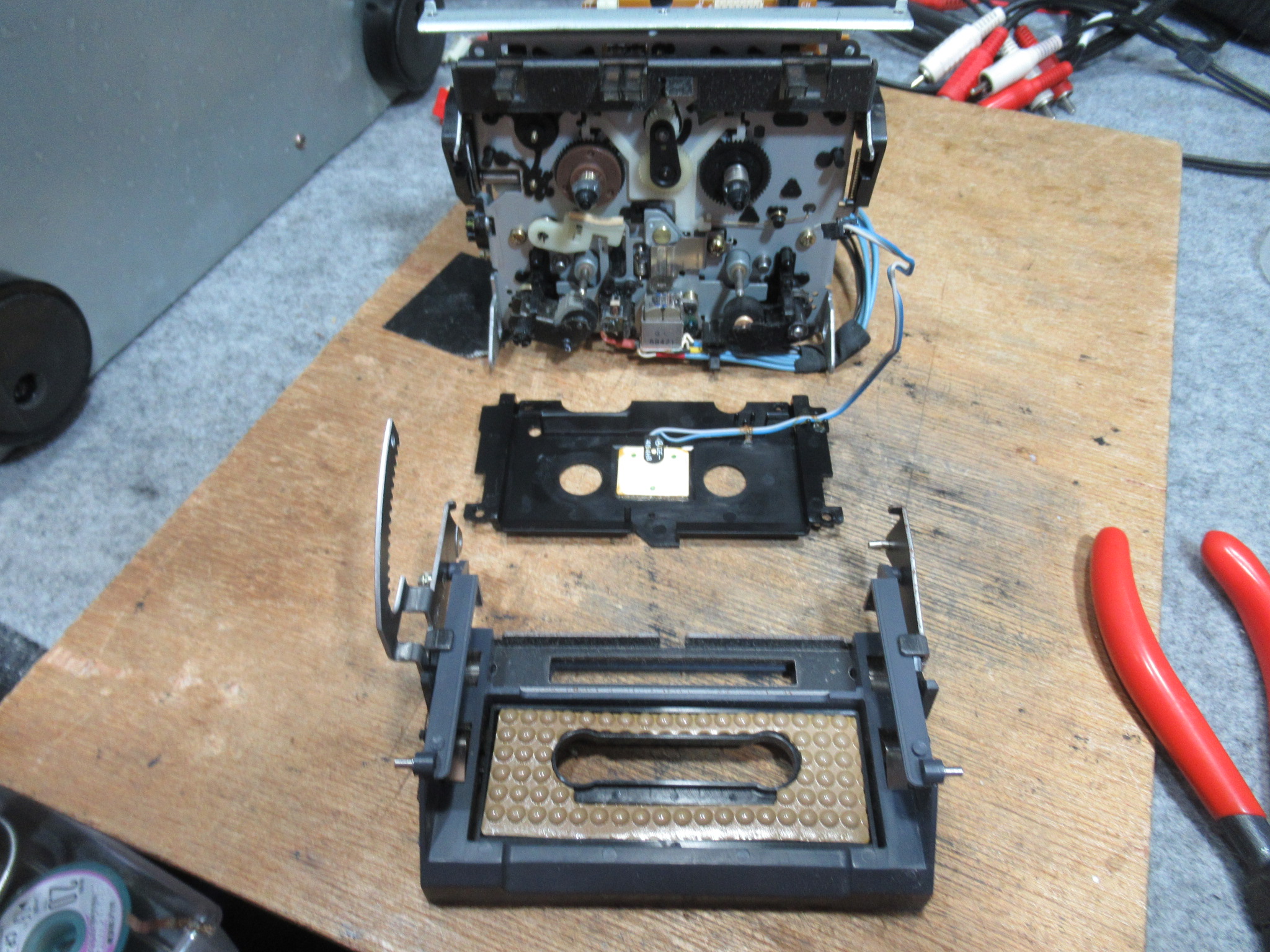

カセットホルダーと化粧パネルを取り外します。

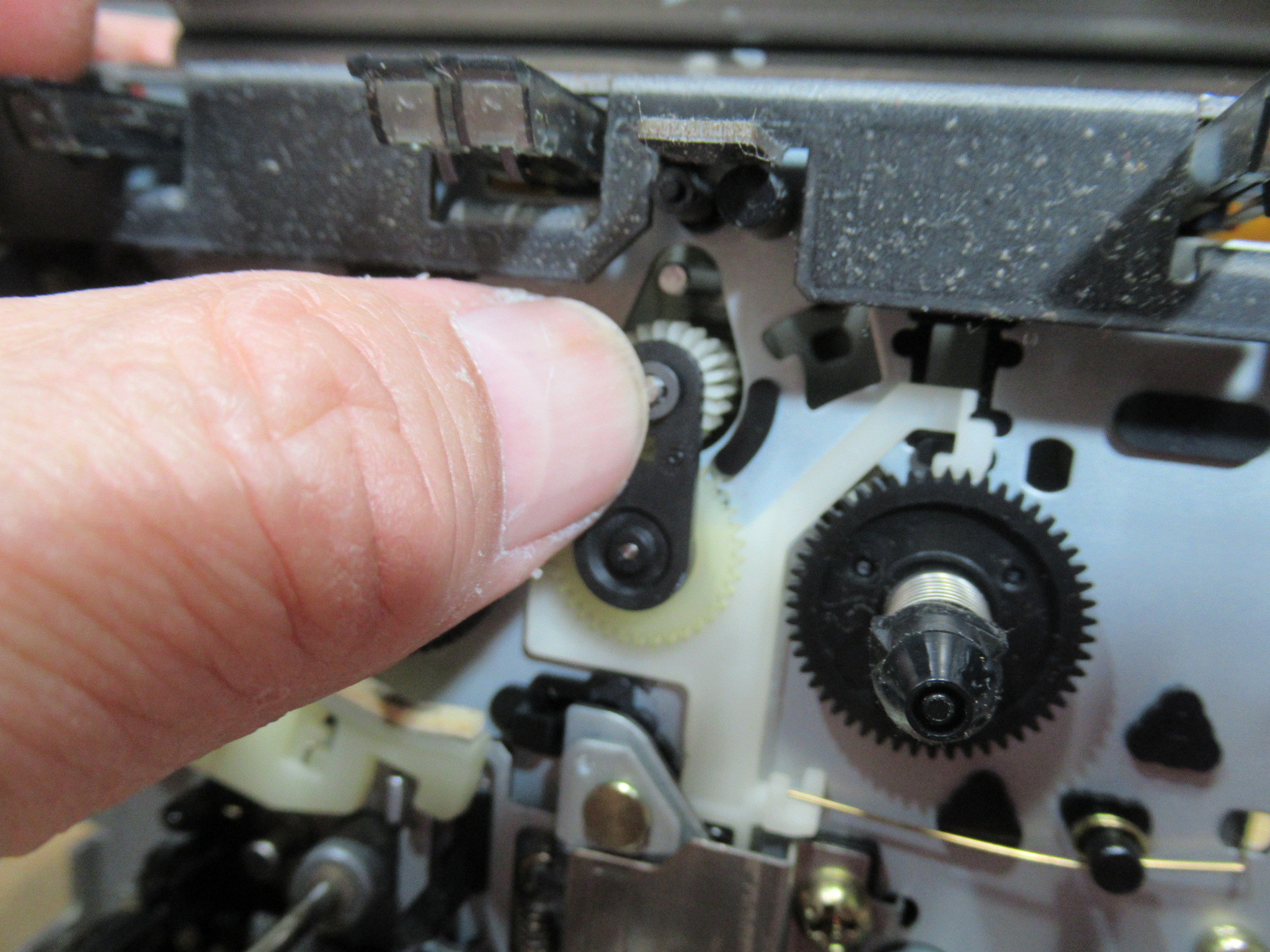

この機種のみ、アイドラーの取り付け部分が前方にせり出して動作不良になることがありますので、点検が必要です。

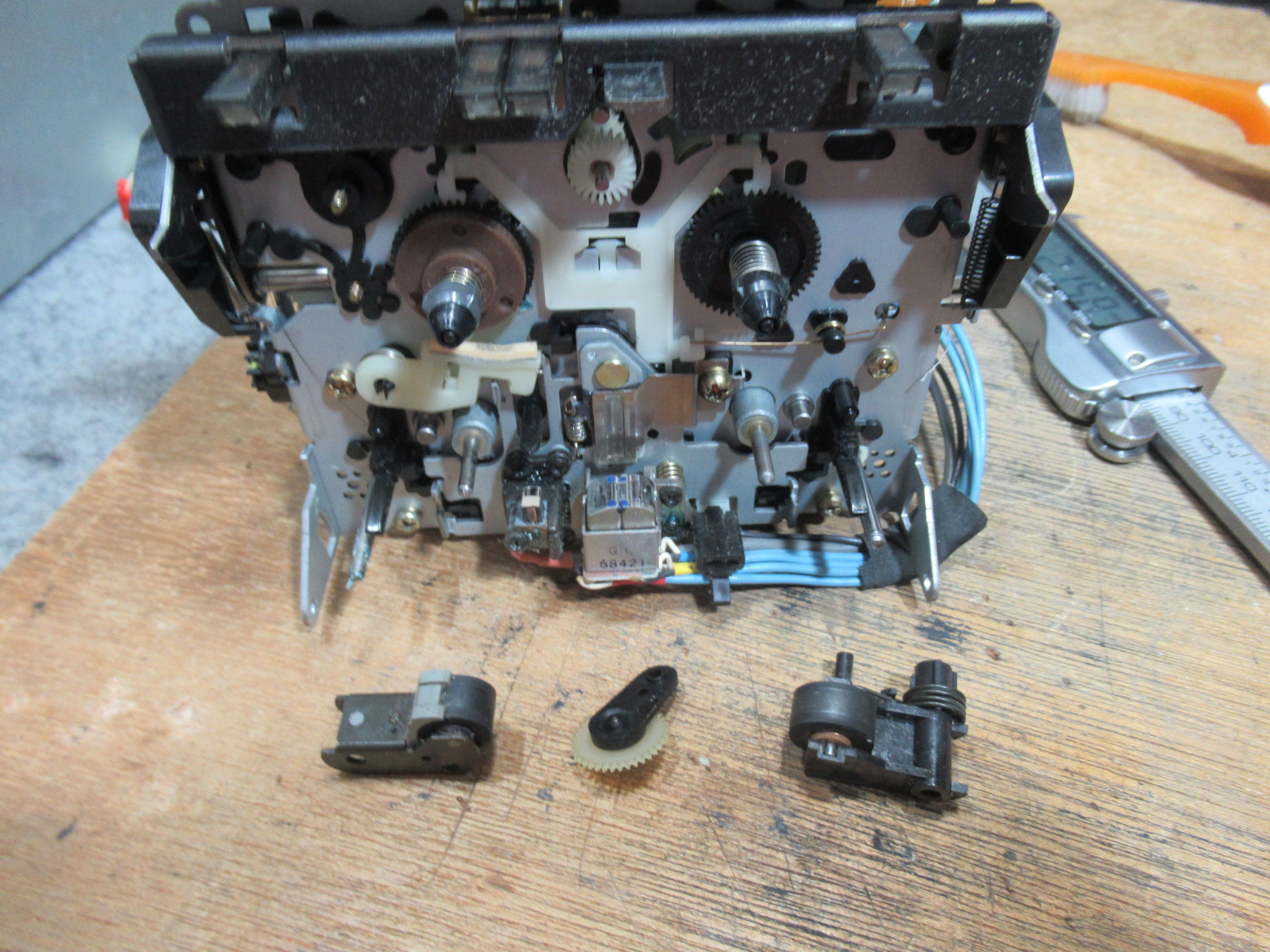

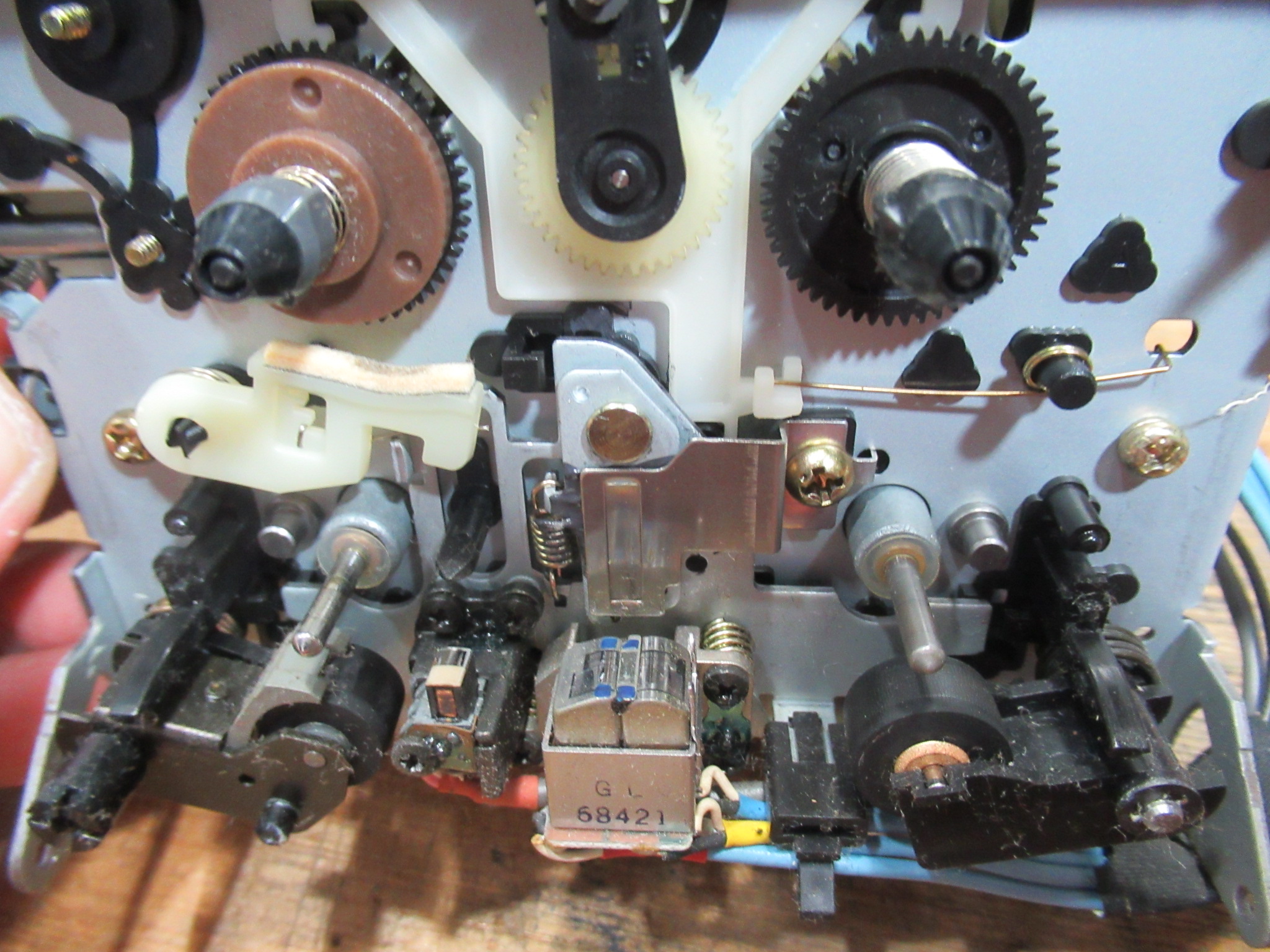

ピンチローラーアームとアイドラーを取り外します。

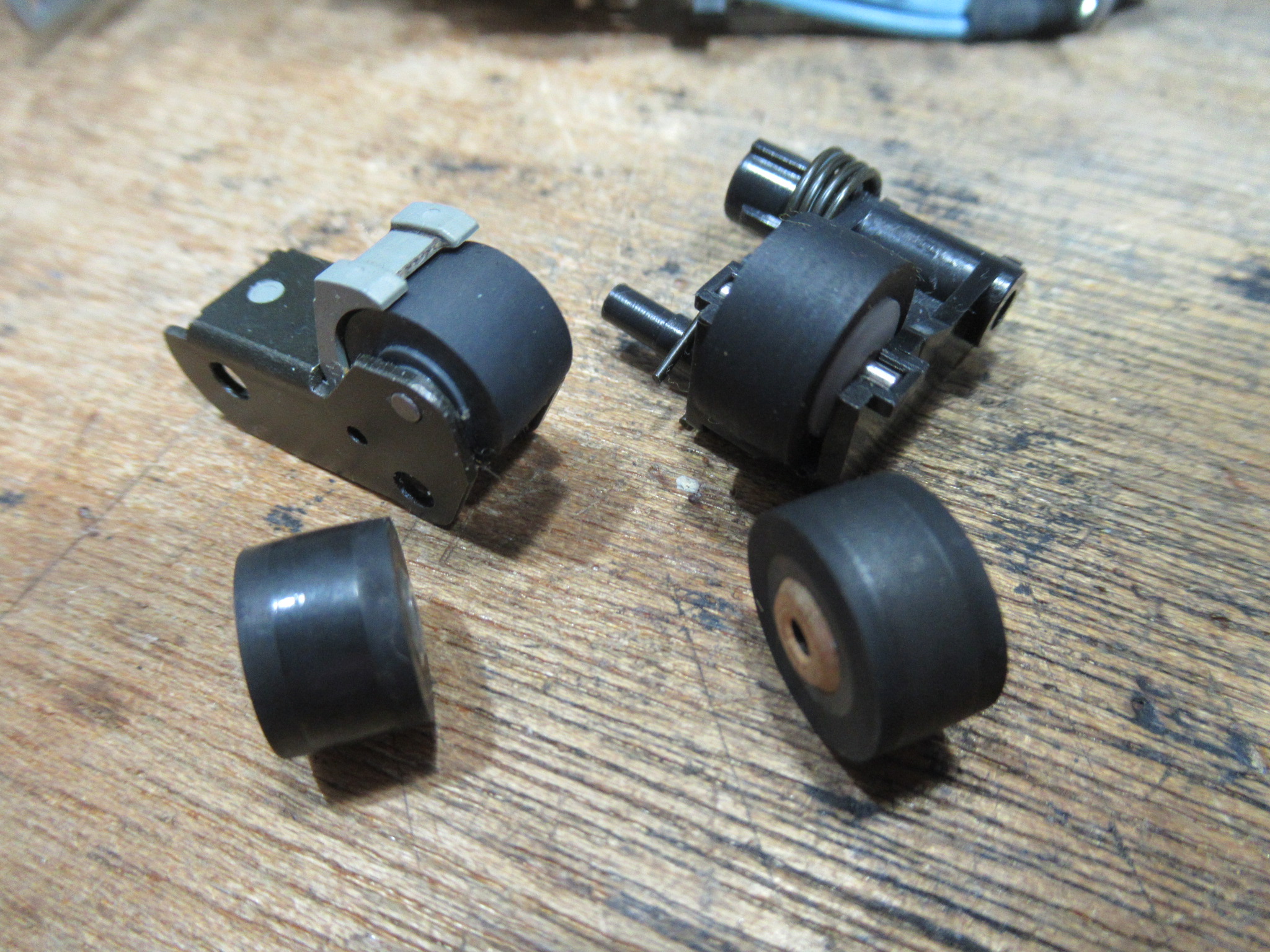

ピンチローラーを交換します。

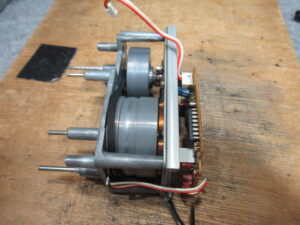

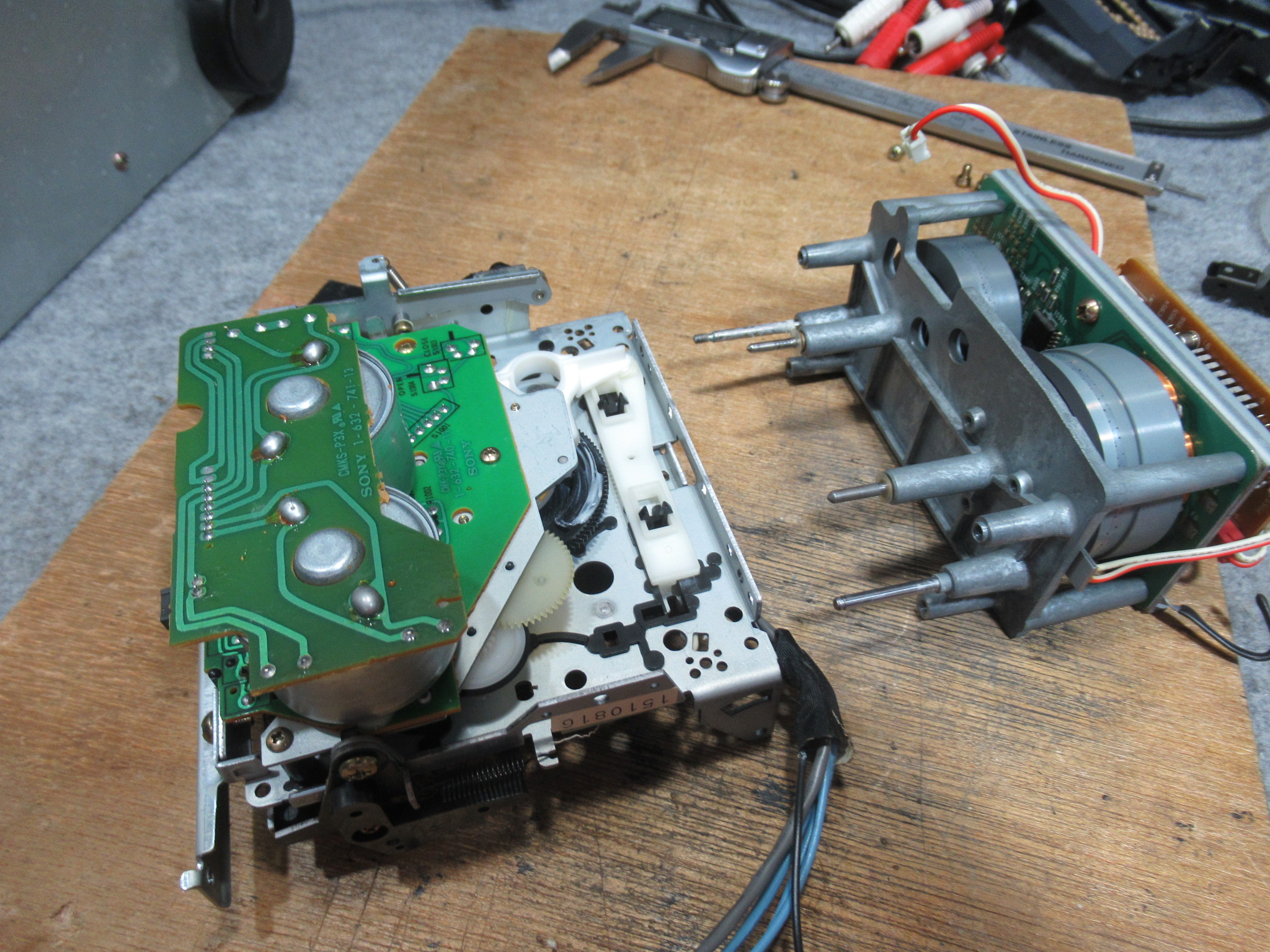

キャプスタンモーターユニットを引き抜きます。

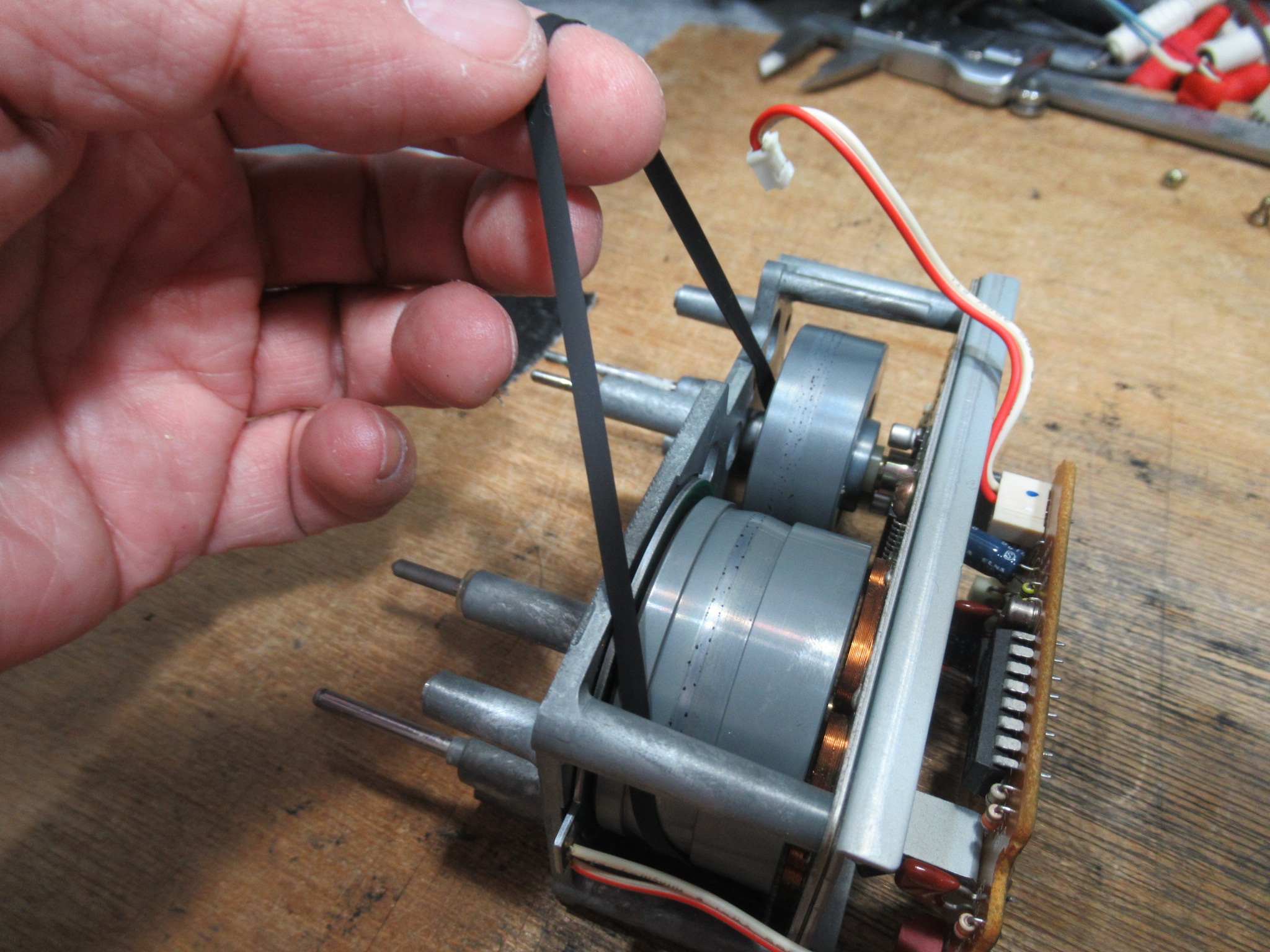

ベルトが脱線していると思ったら、酷く伸びています。ソニーのこの時期のベルトには２種類の材質のものが存在していて、これは品質が低いタイプです。

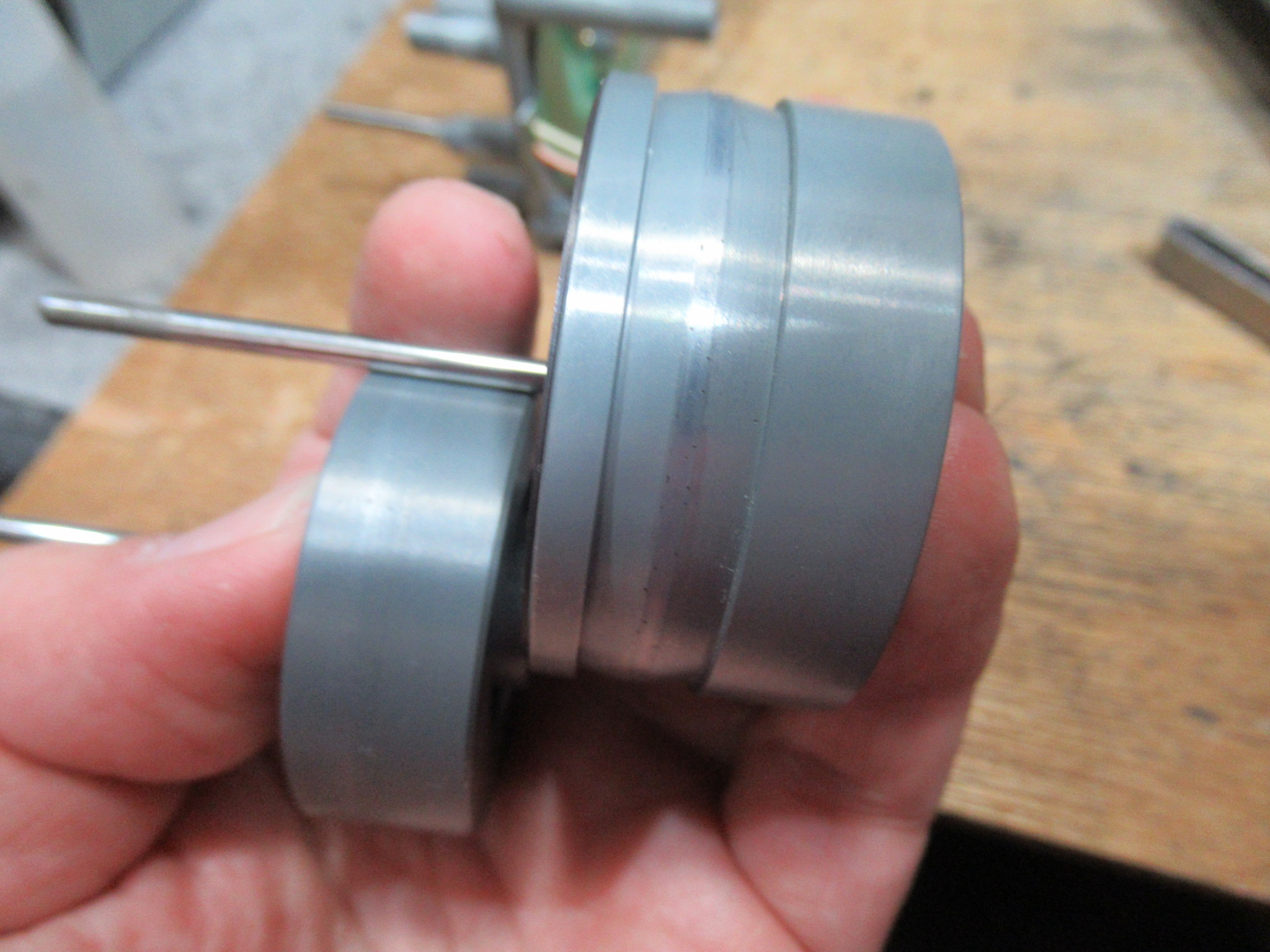

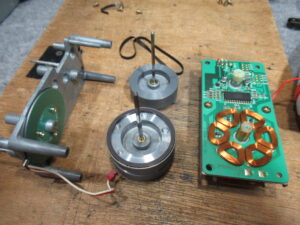

モーターユニットを分解します。

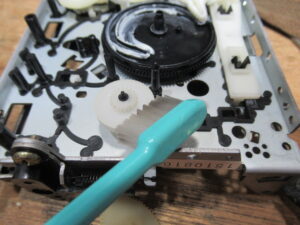

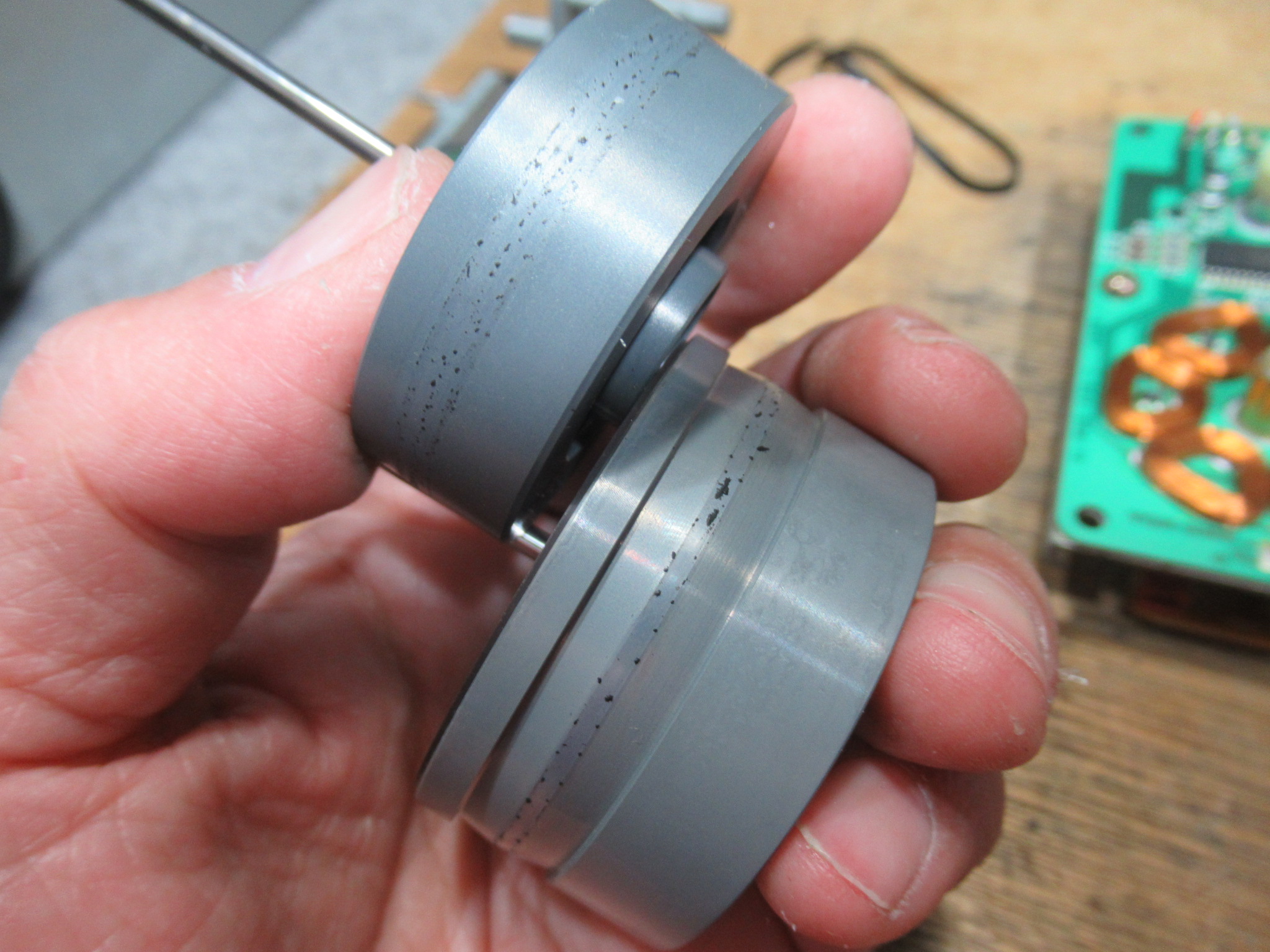

ゴムカスを除去します。

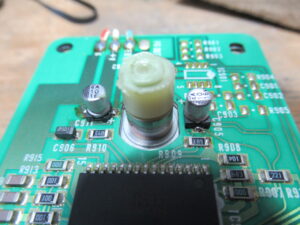

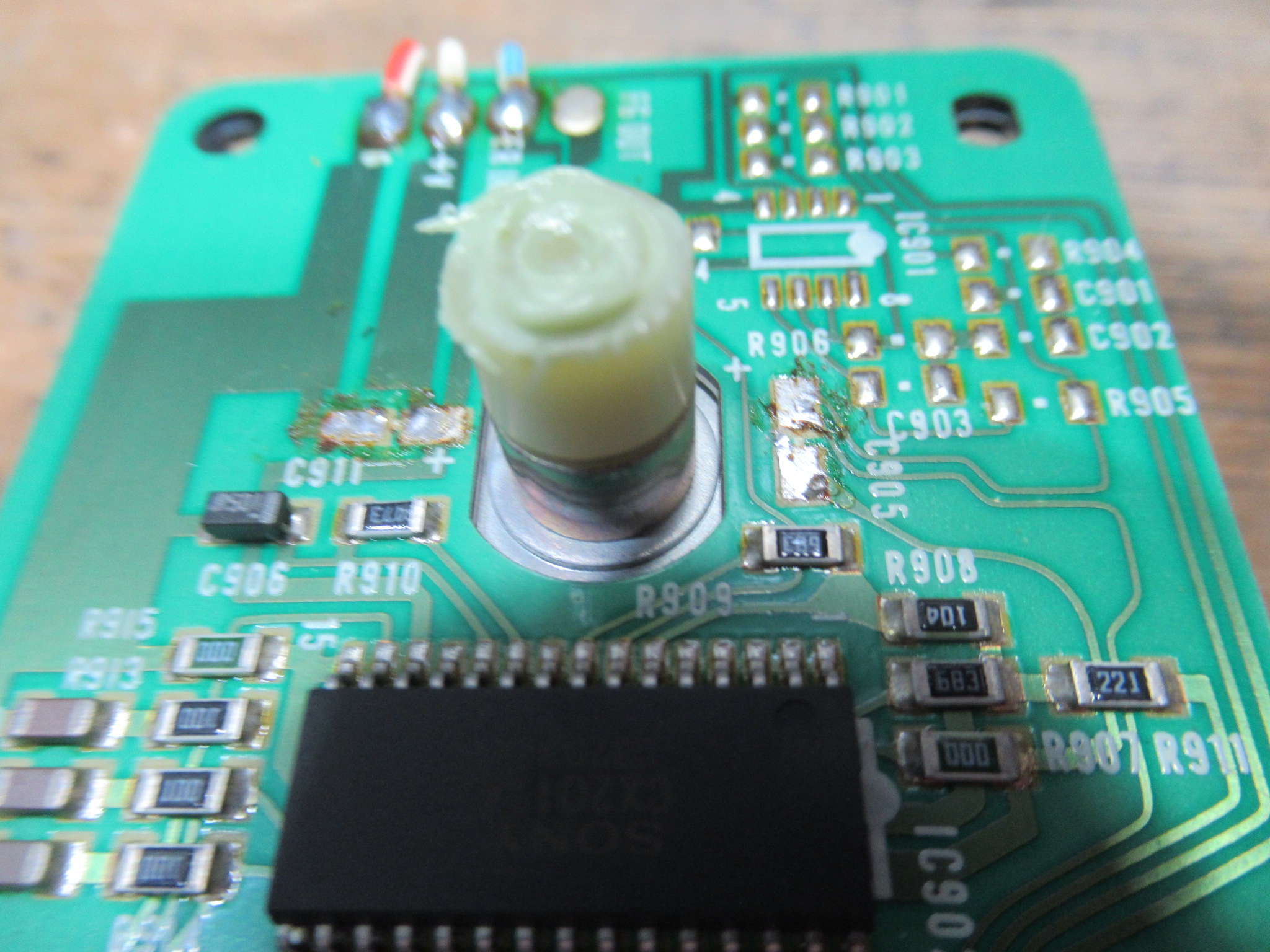

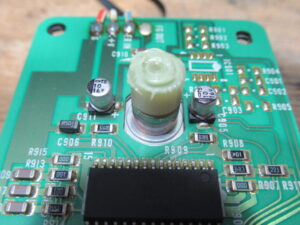

モーター基板面の電解コンデンサーを交換します。
新しいベルトに交換し組み立てます。

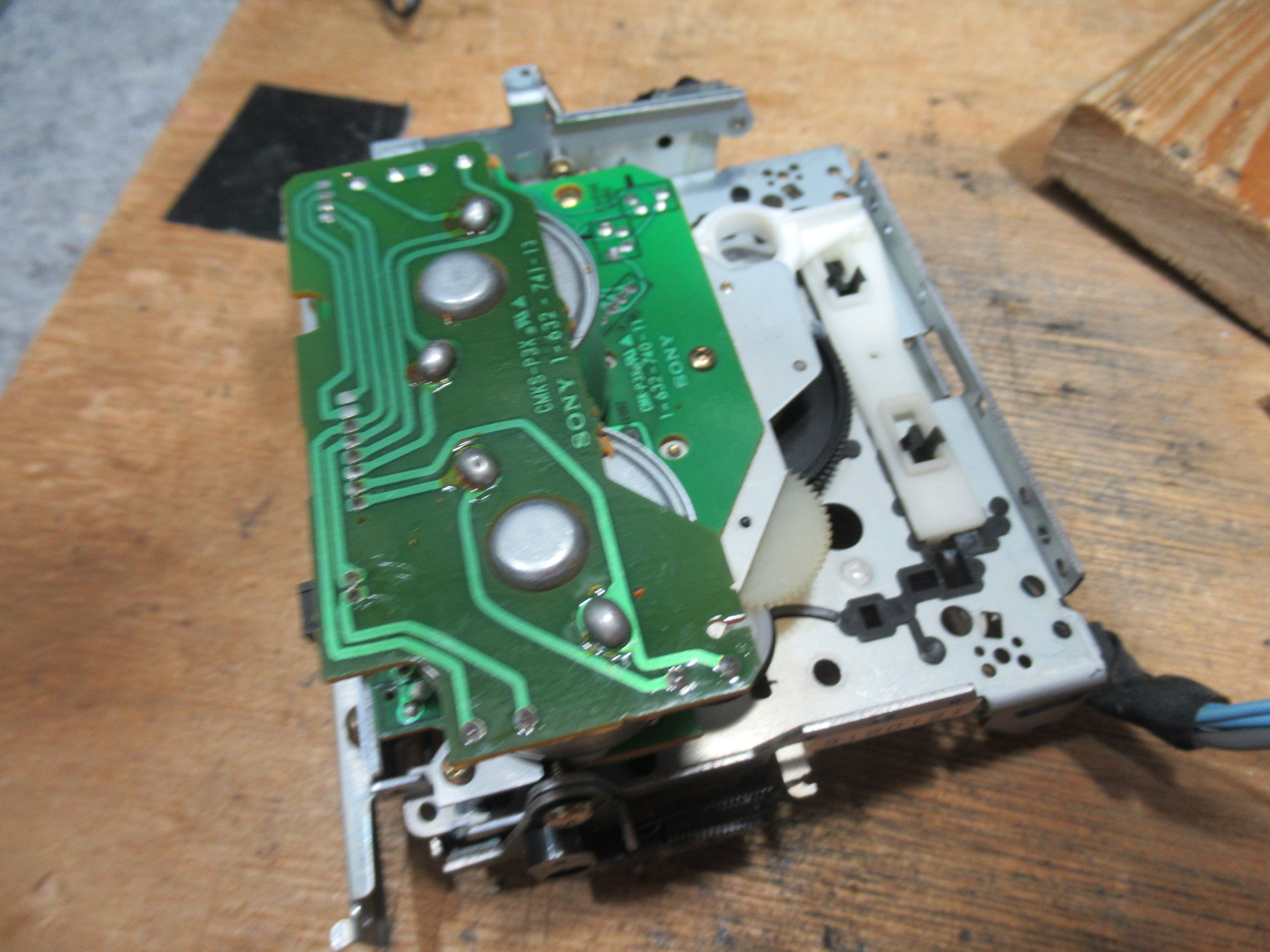

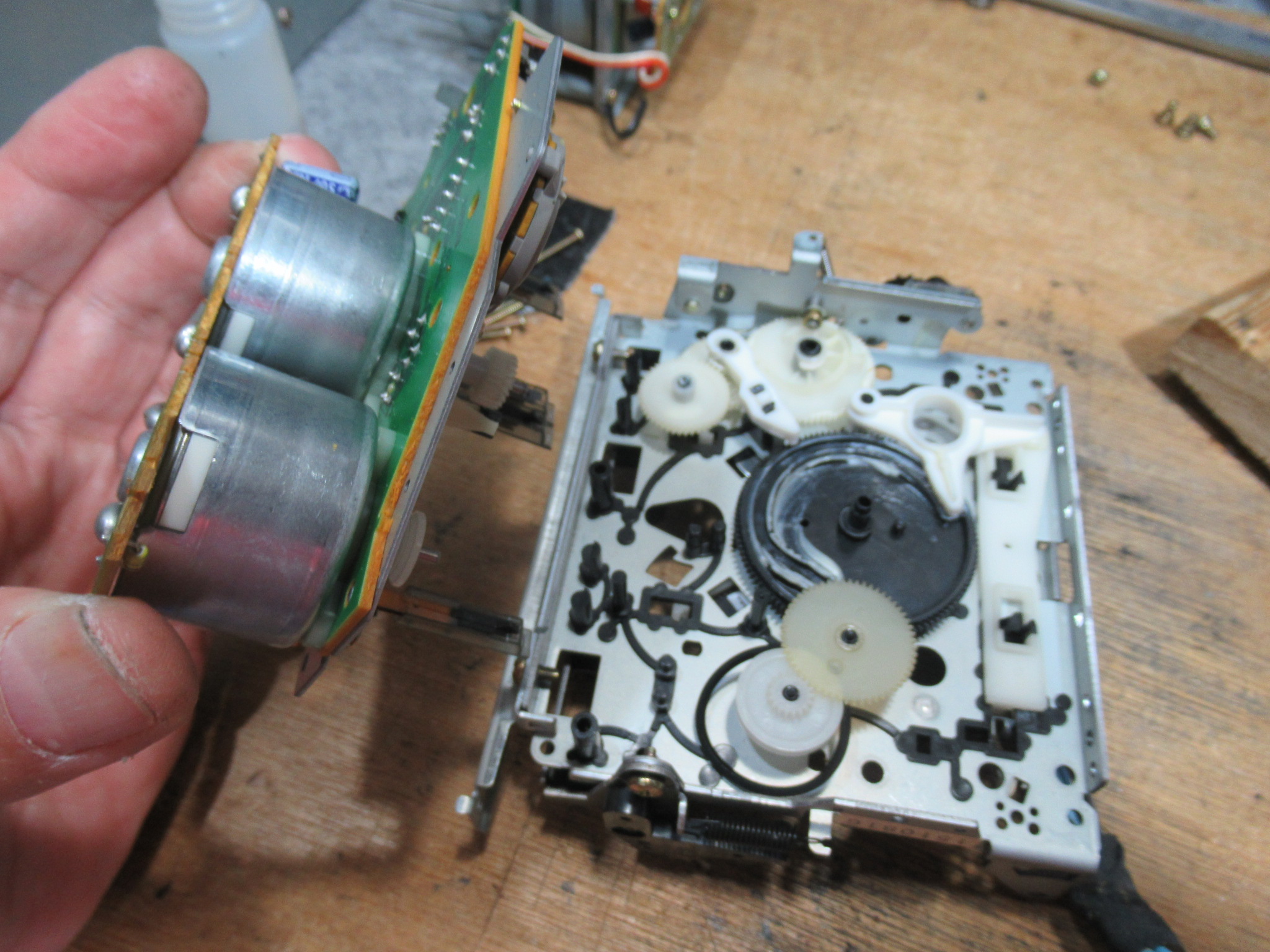

モーターユニットを取り外します。

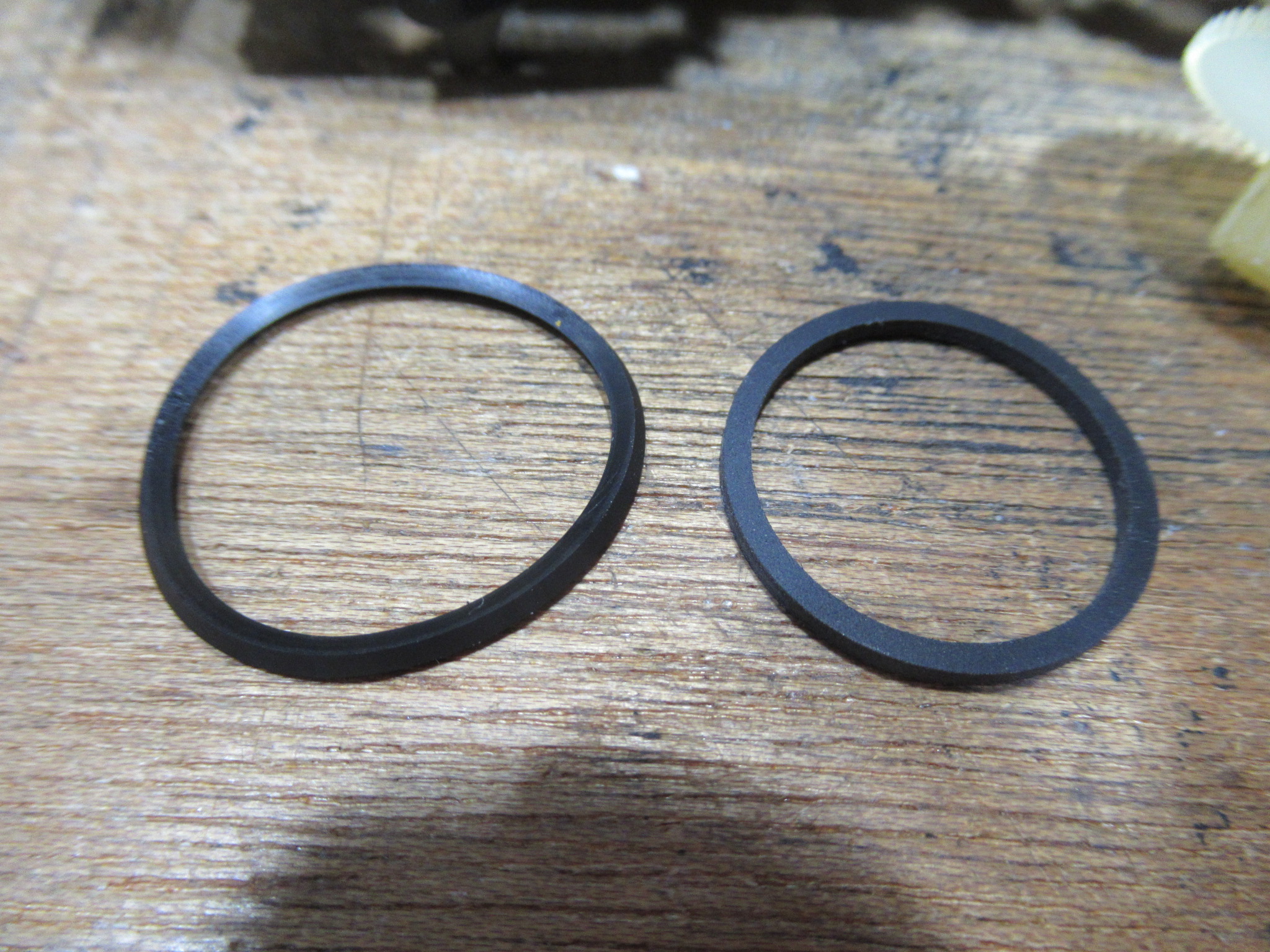

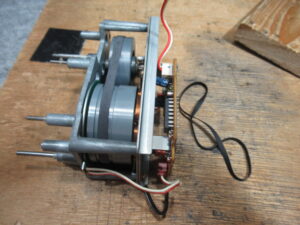

ここのベルトも伸びています。これはESモデル共通の状態です。右は新品です。

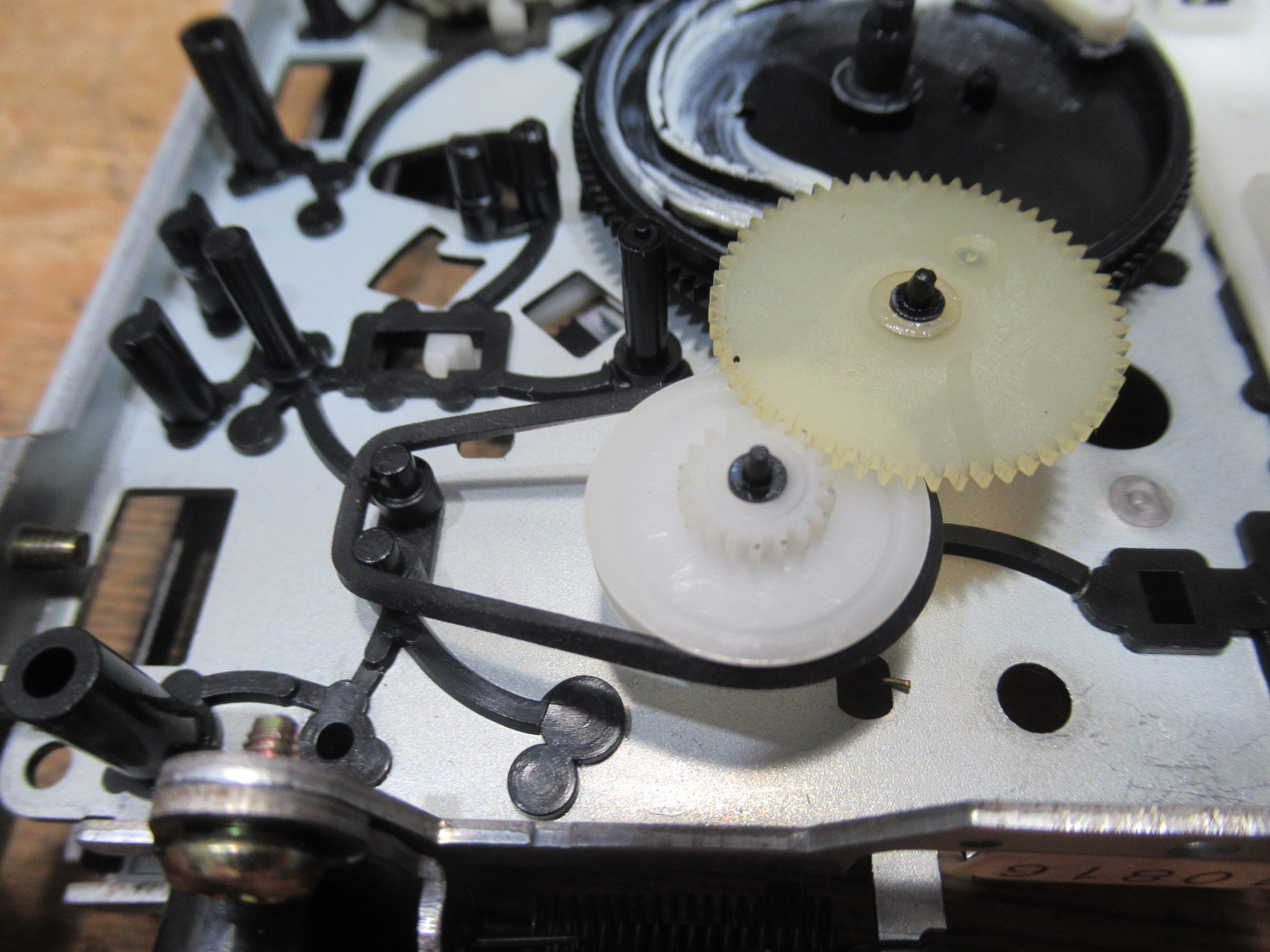

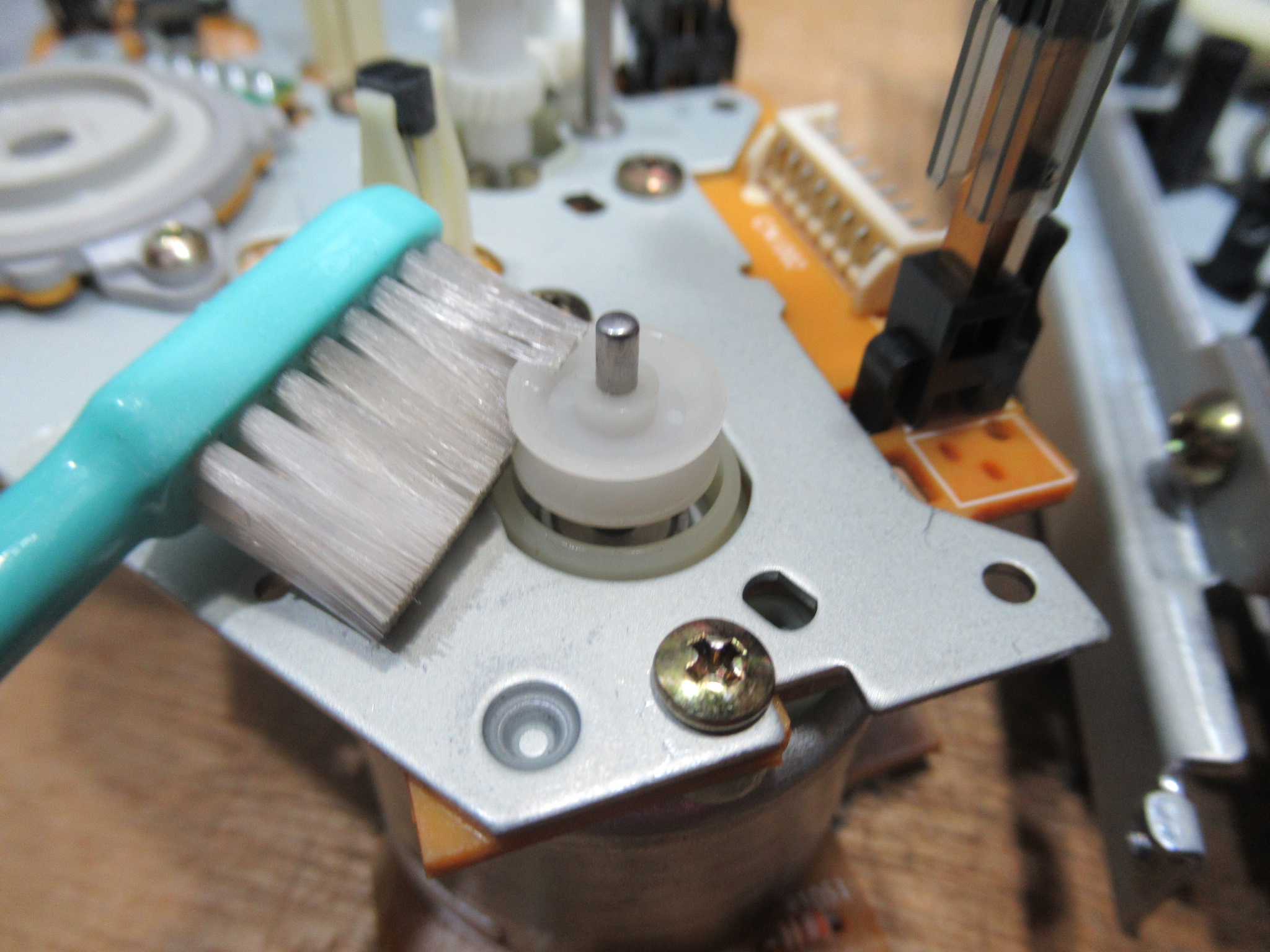

プーリーを脱脂して、新しいベルトを仮掛けし、組み付け時にモータープーリーに掛け直します。

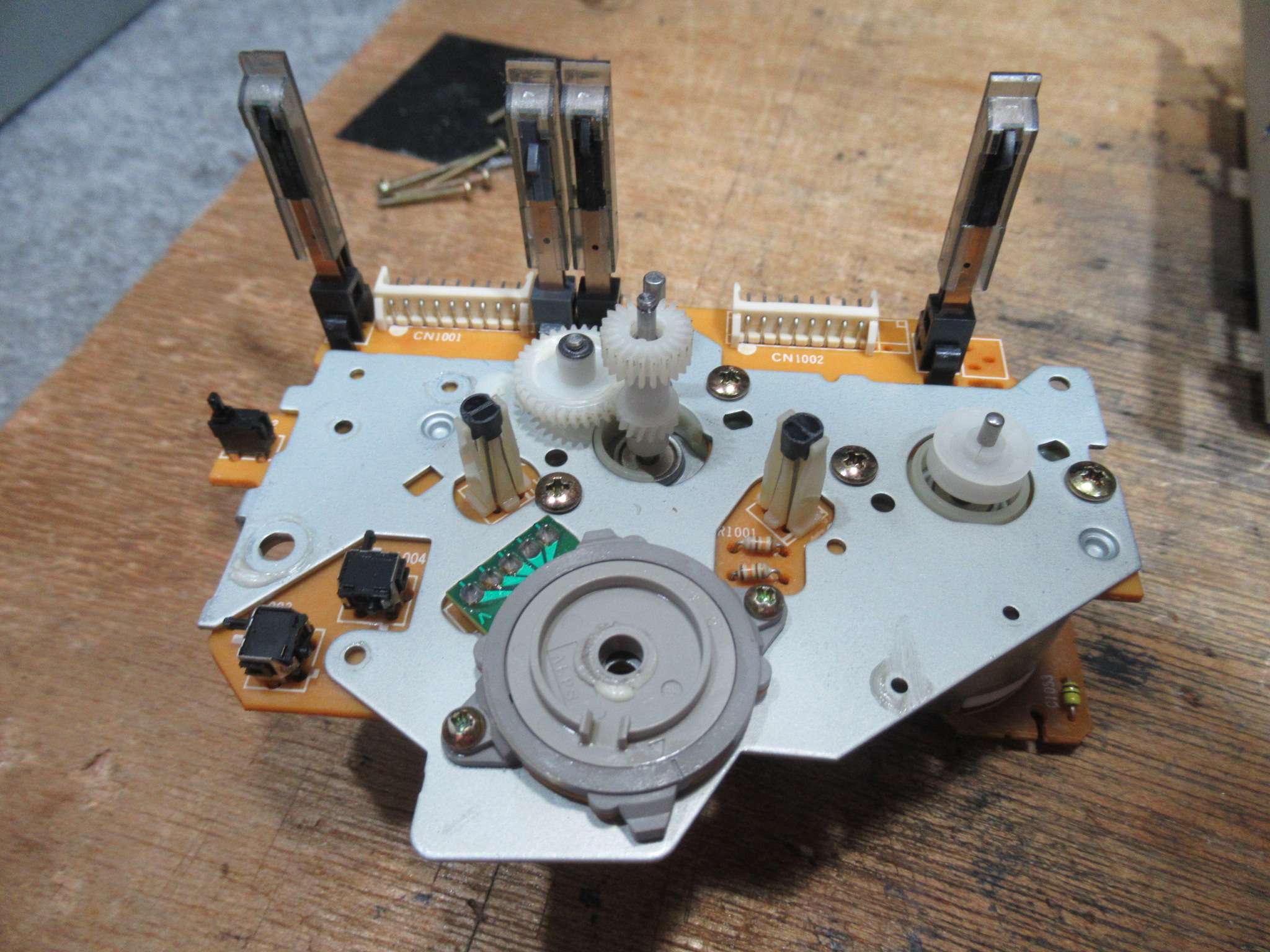

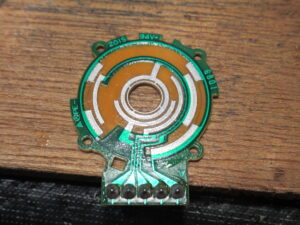

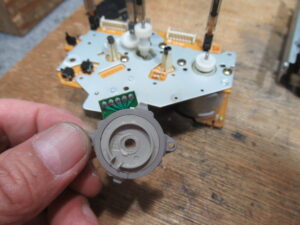

ロータリーエンコーダーを分解します。

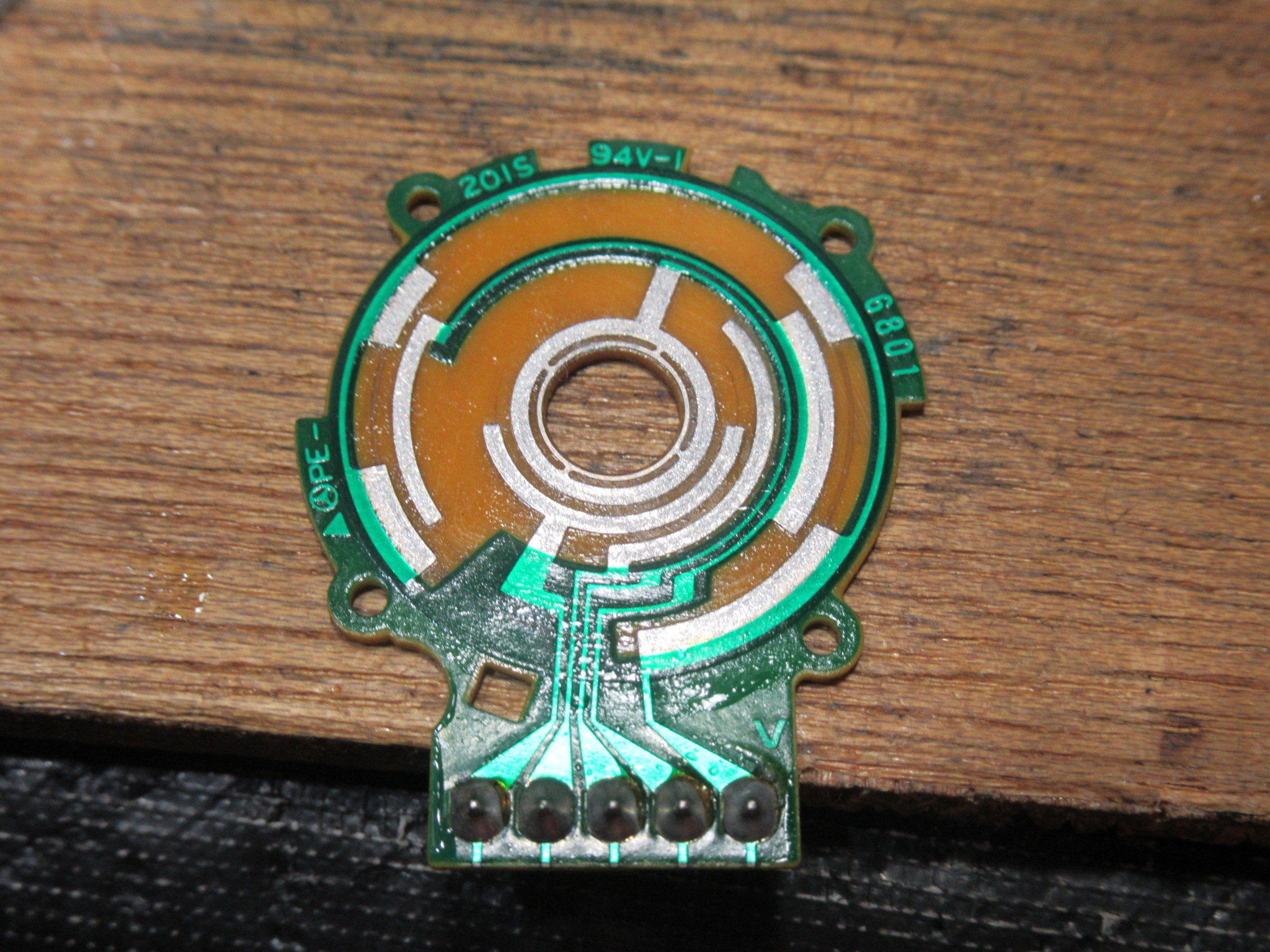

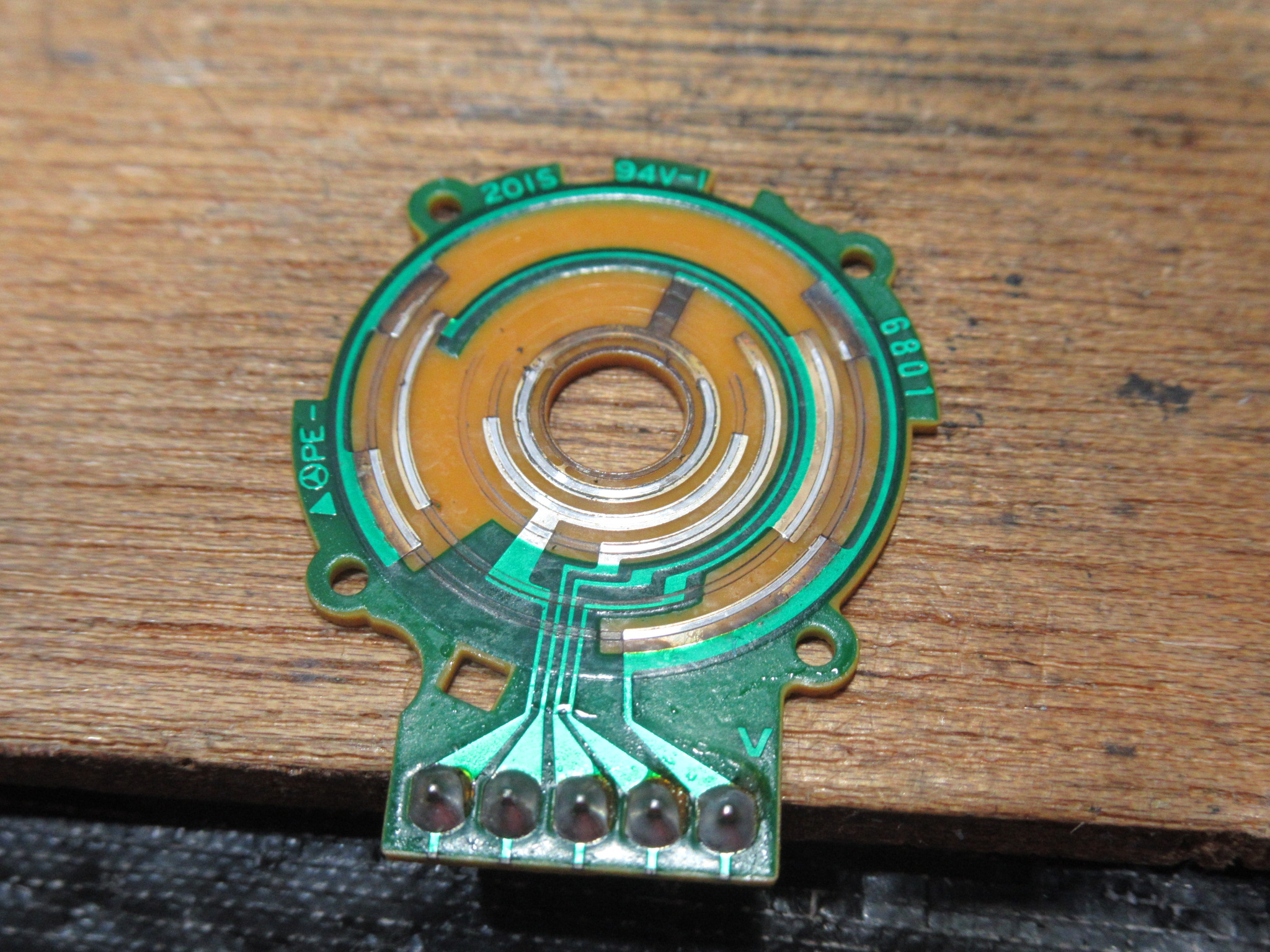

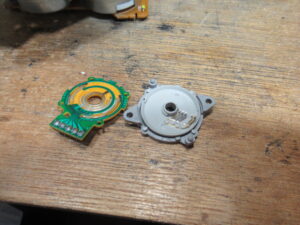

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。

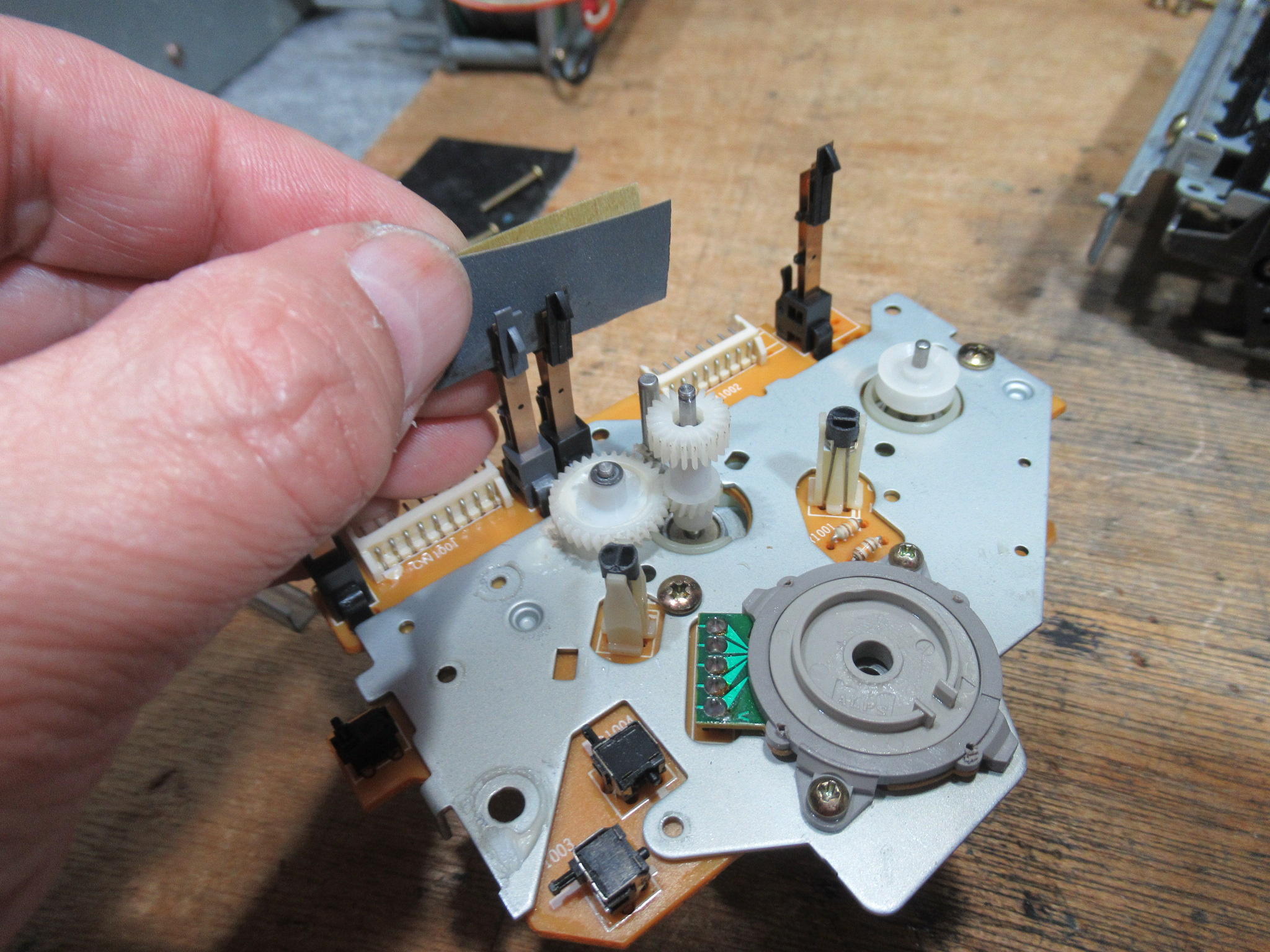

オートセレクタ用スイッチ接点を磨きます。

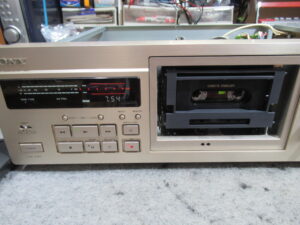

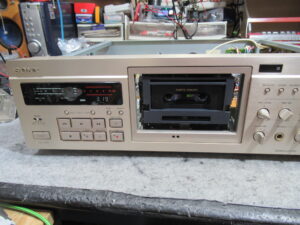

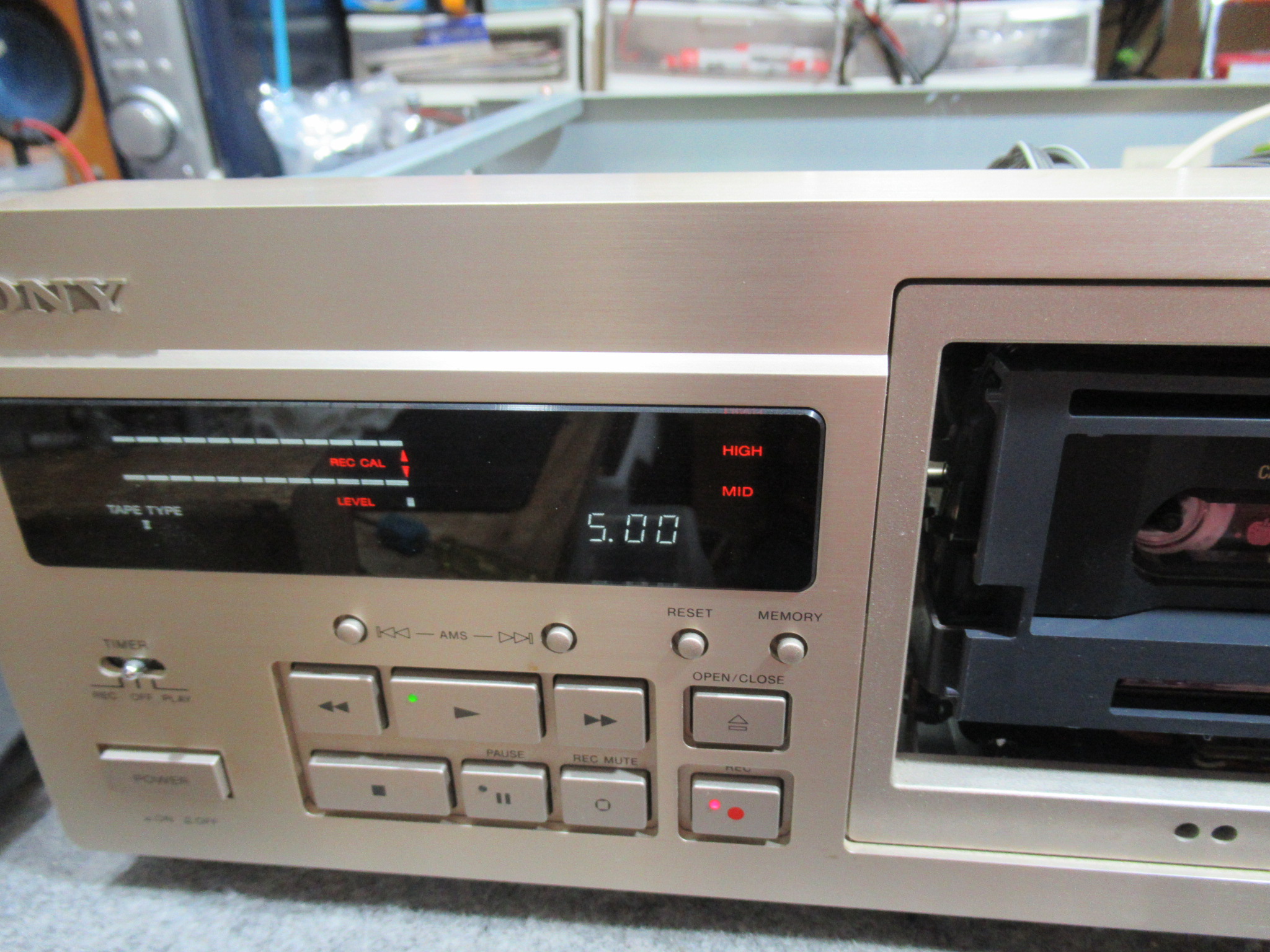

本体に組み込んで動作確認を行います。

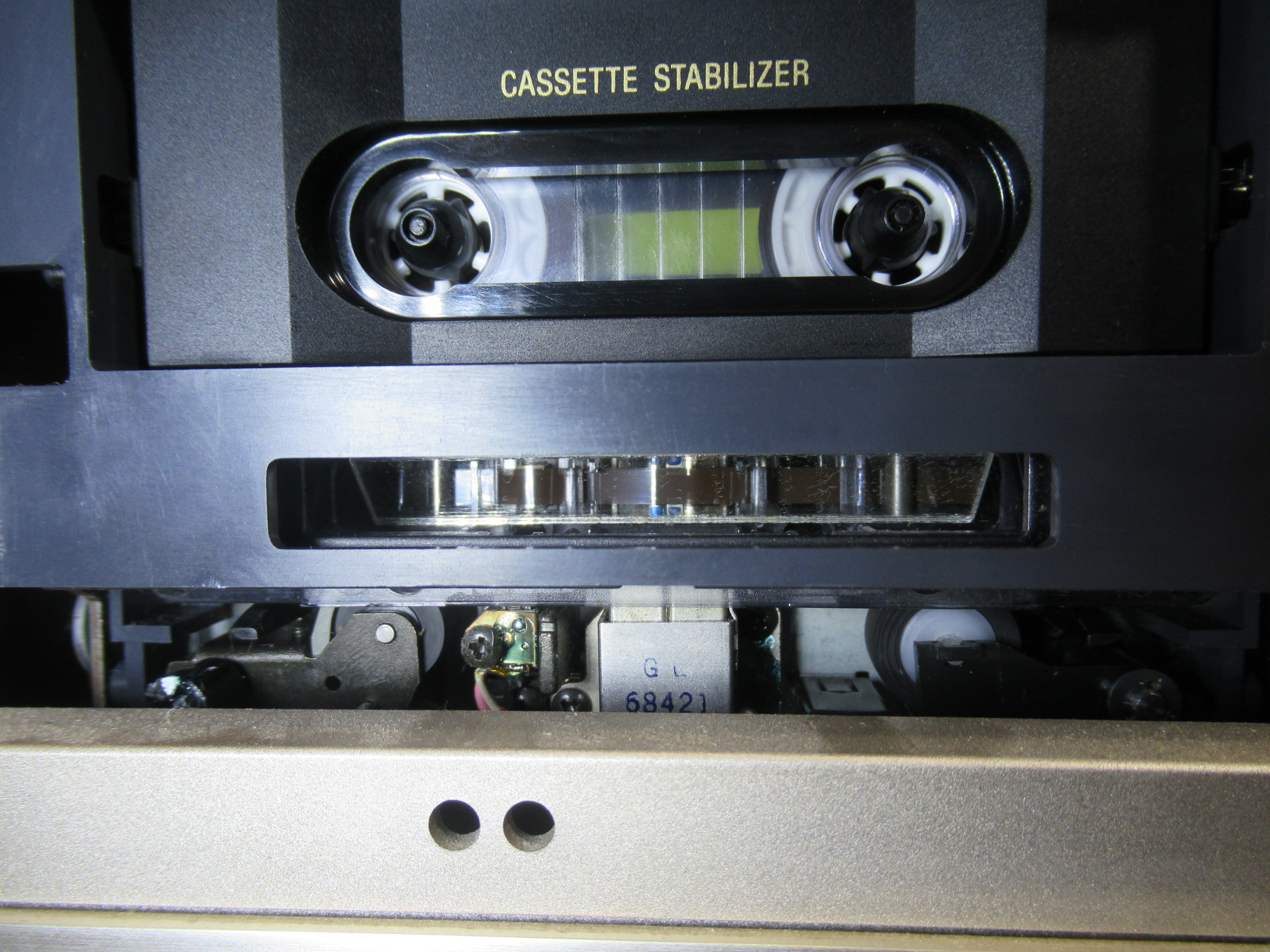

ミラーカセットを用いてテープの走行状態を目視点検します。

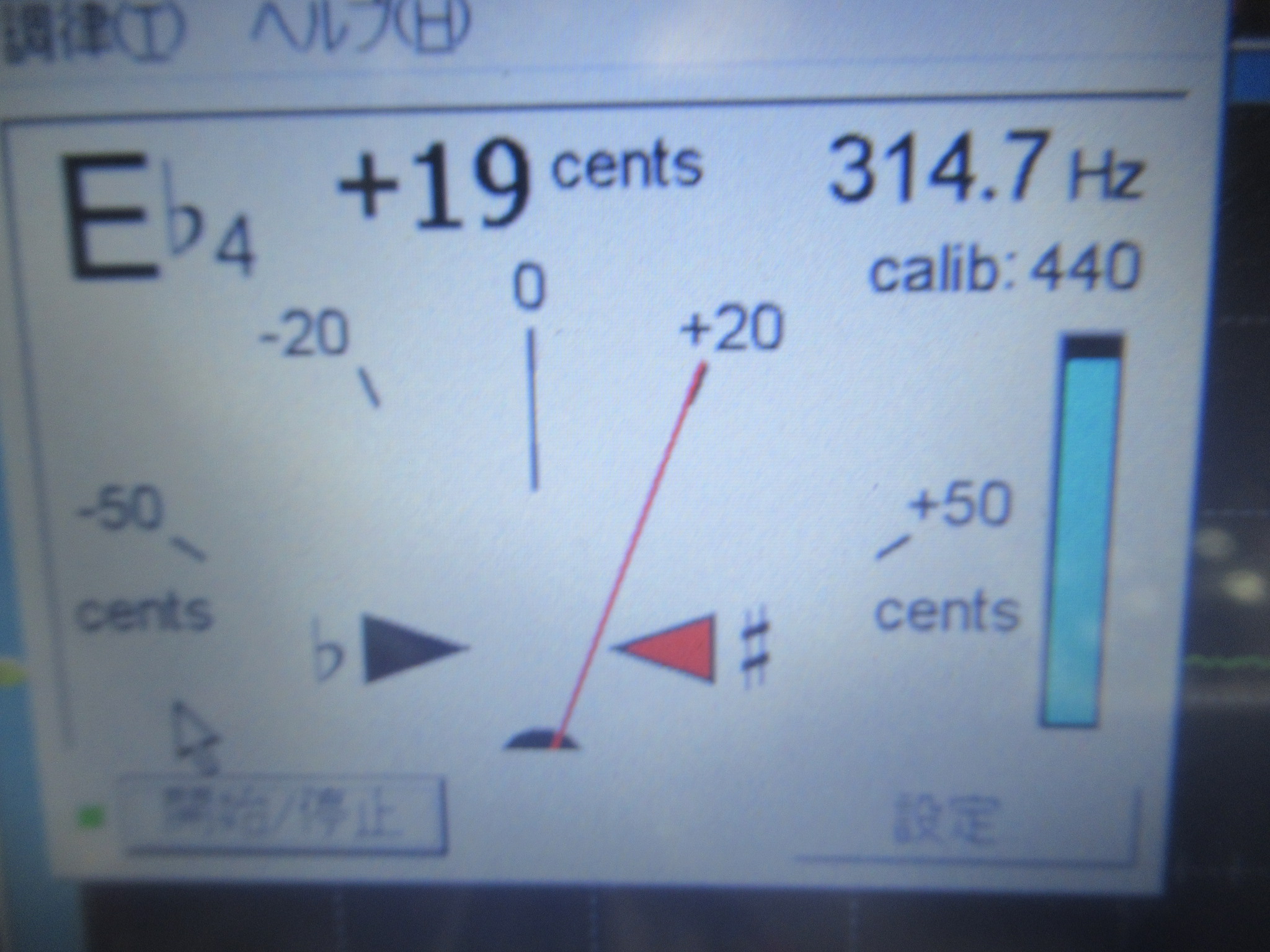

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

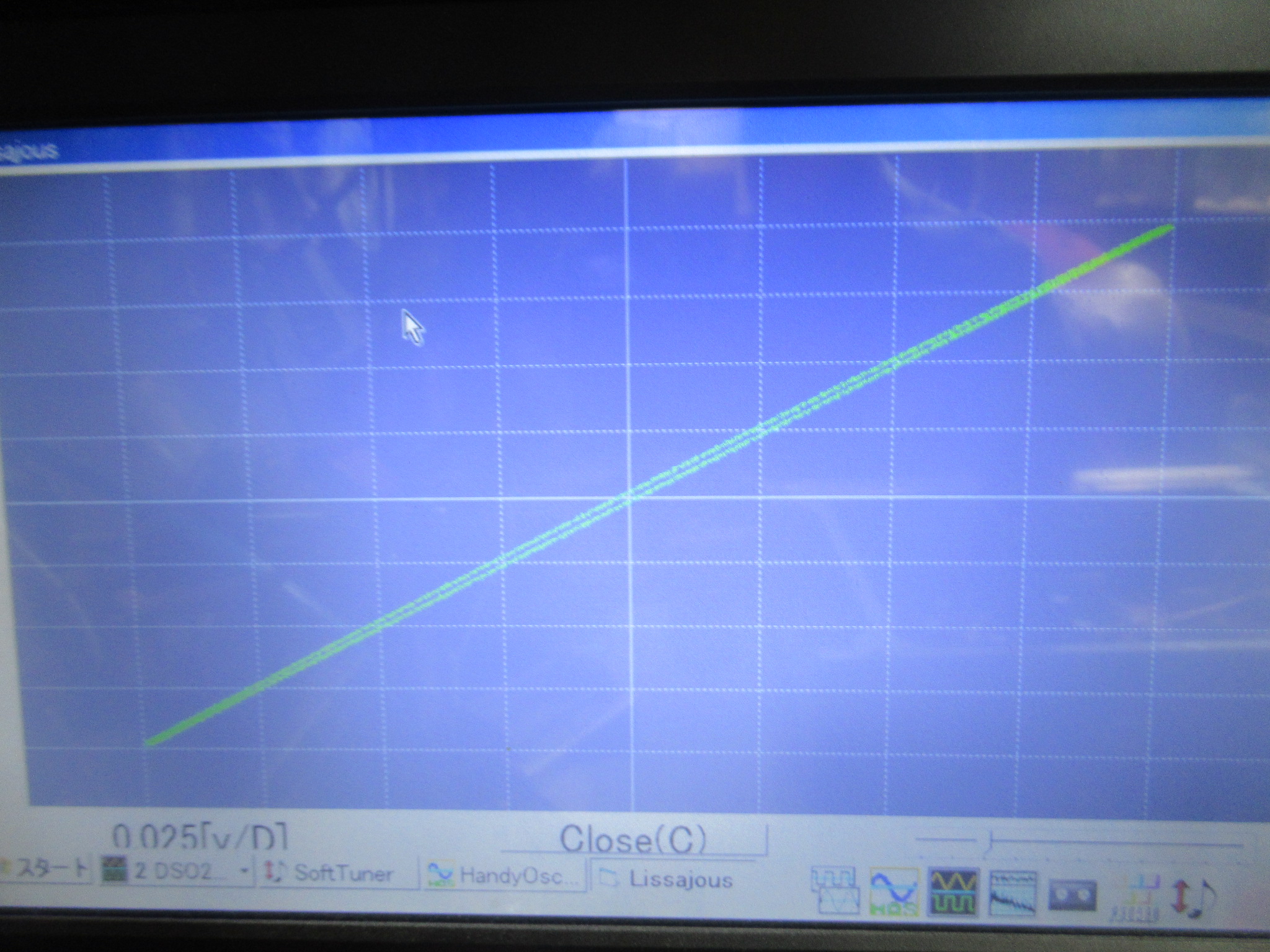

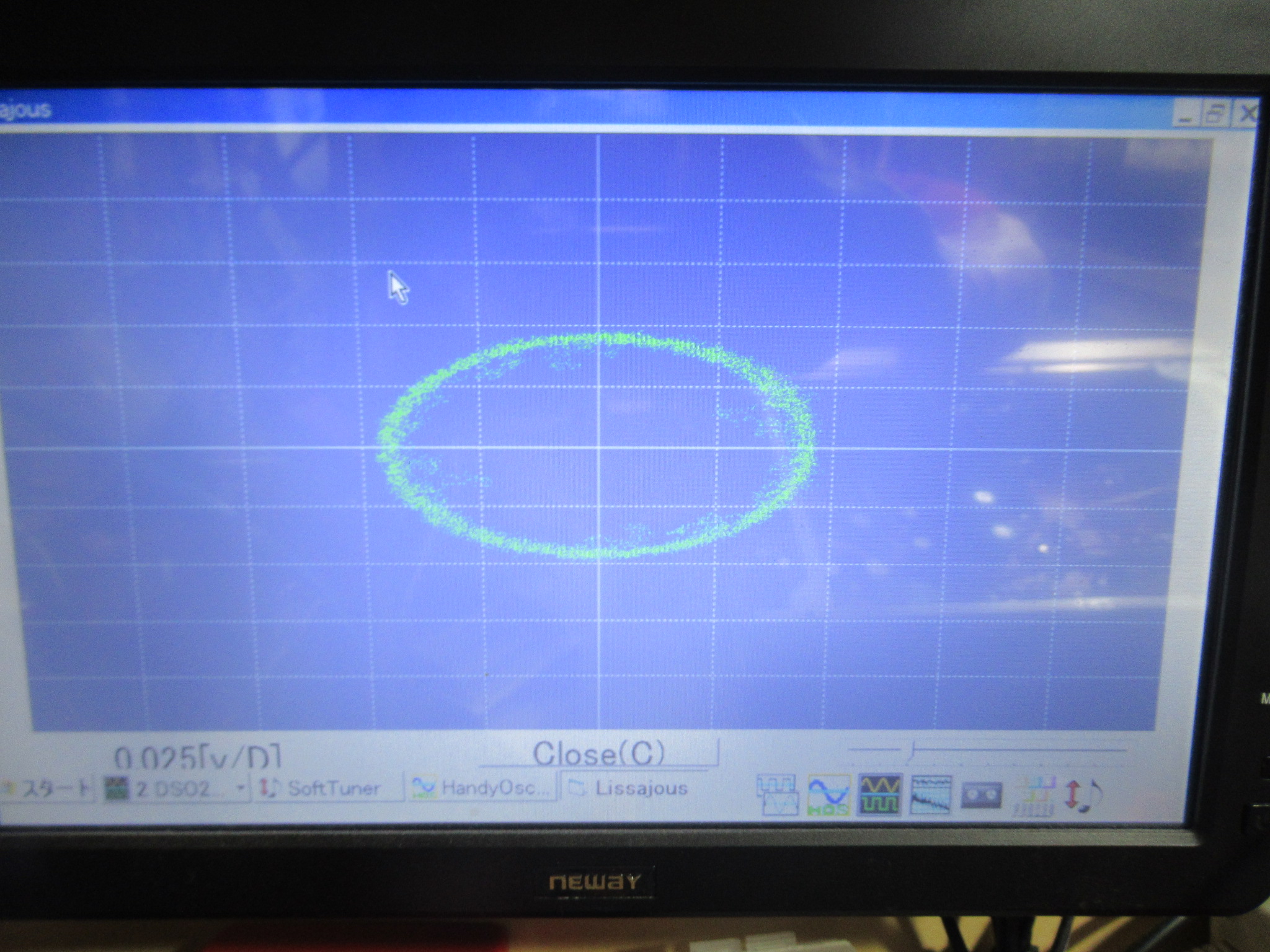

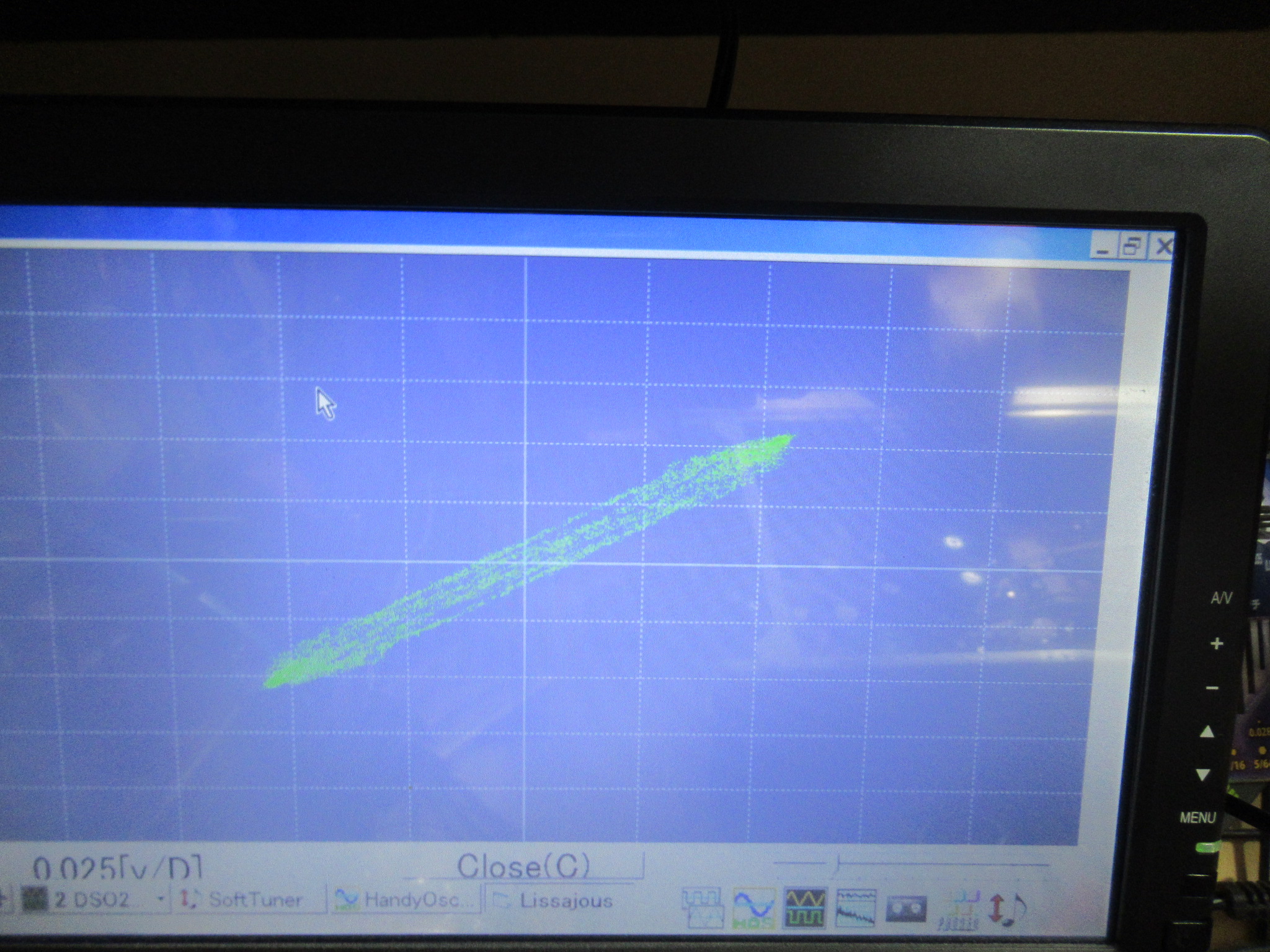

ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います。

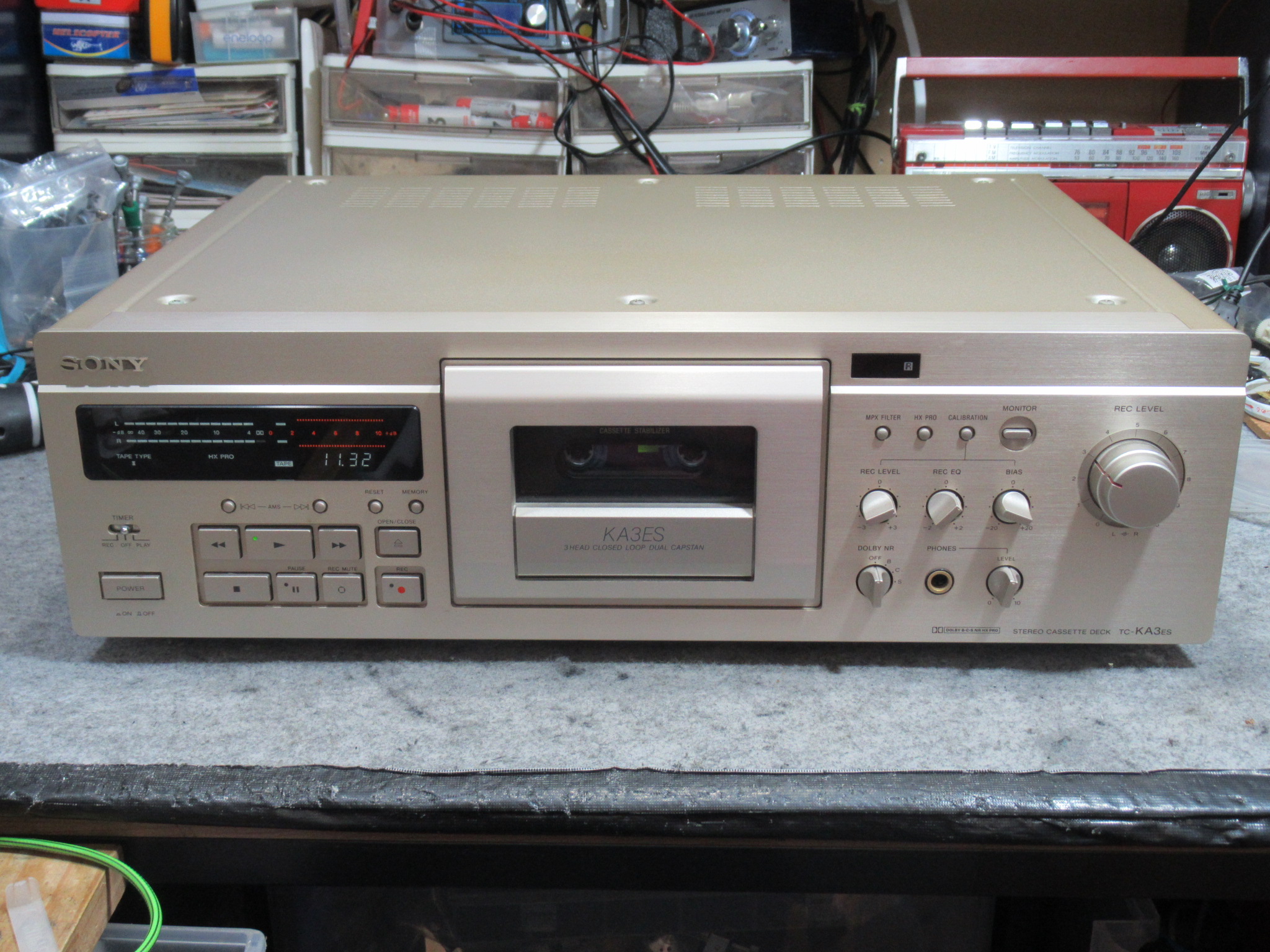

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
