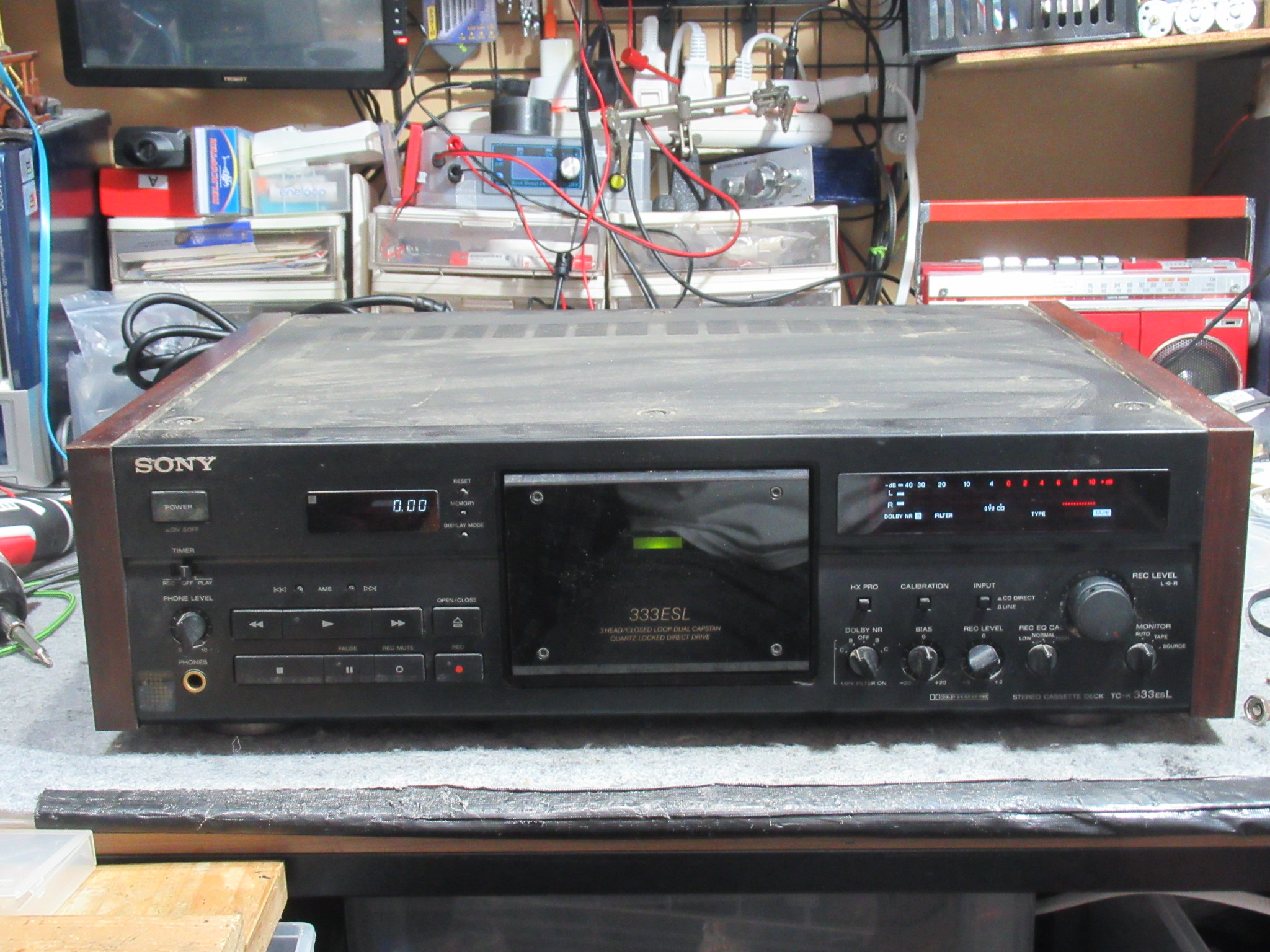

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K333ESLの修理依頼をいただきました。
再生不良です。

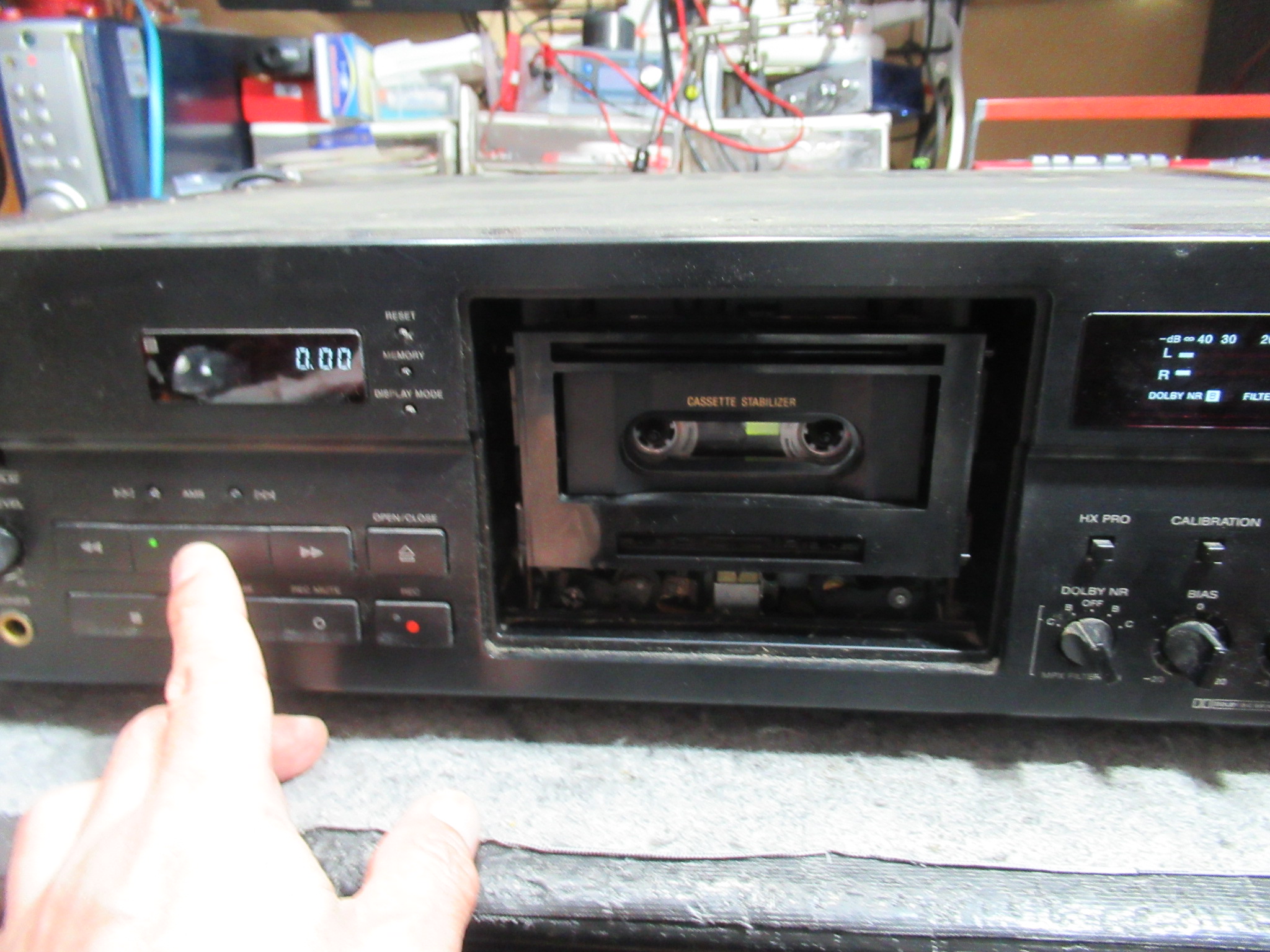

ヘッドが上がらないため再生ができませんが、早送り巻き戻しは正常です。

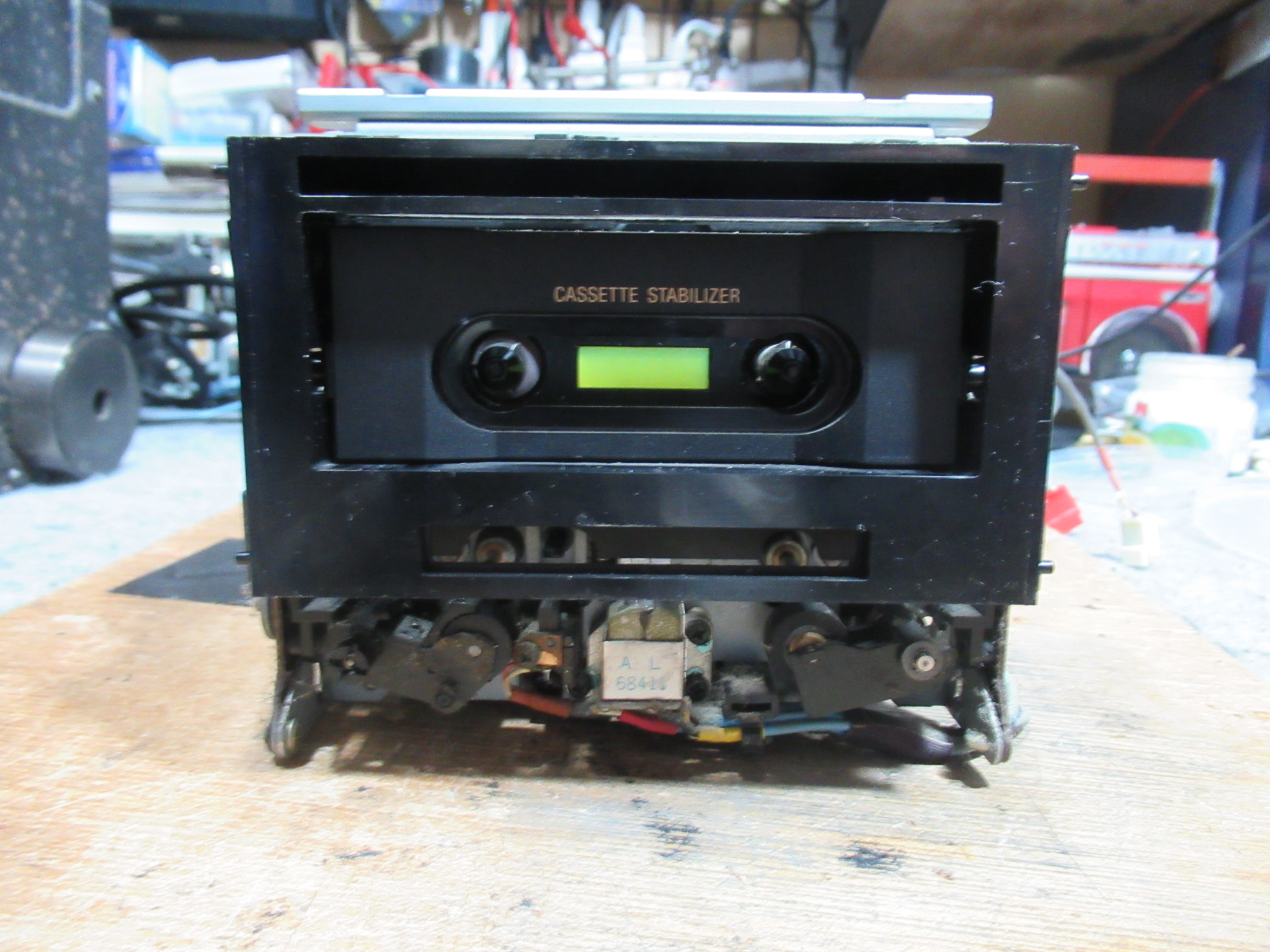

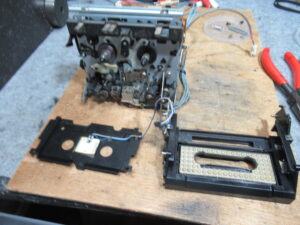

カバーを開けてメカを取り出します。
分解を進めます。

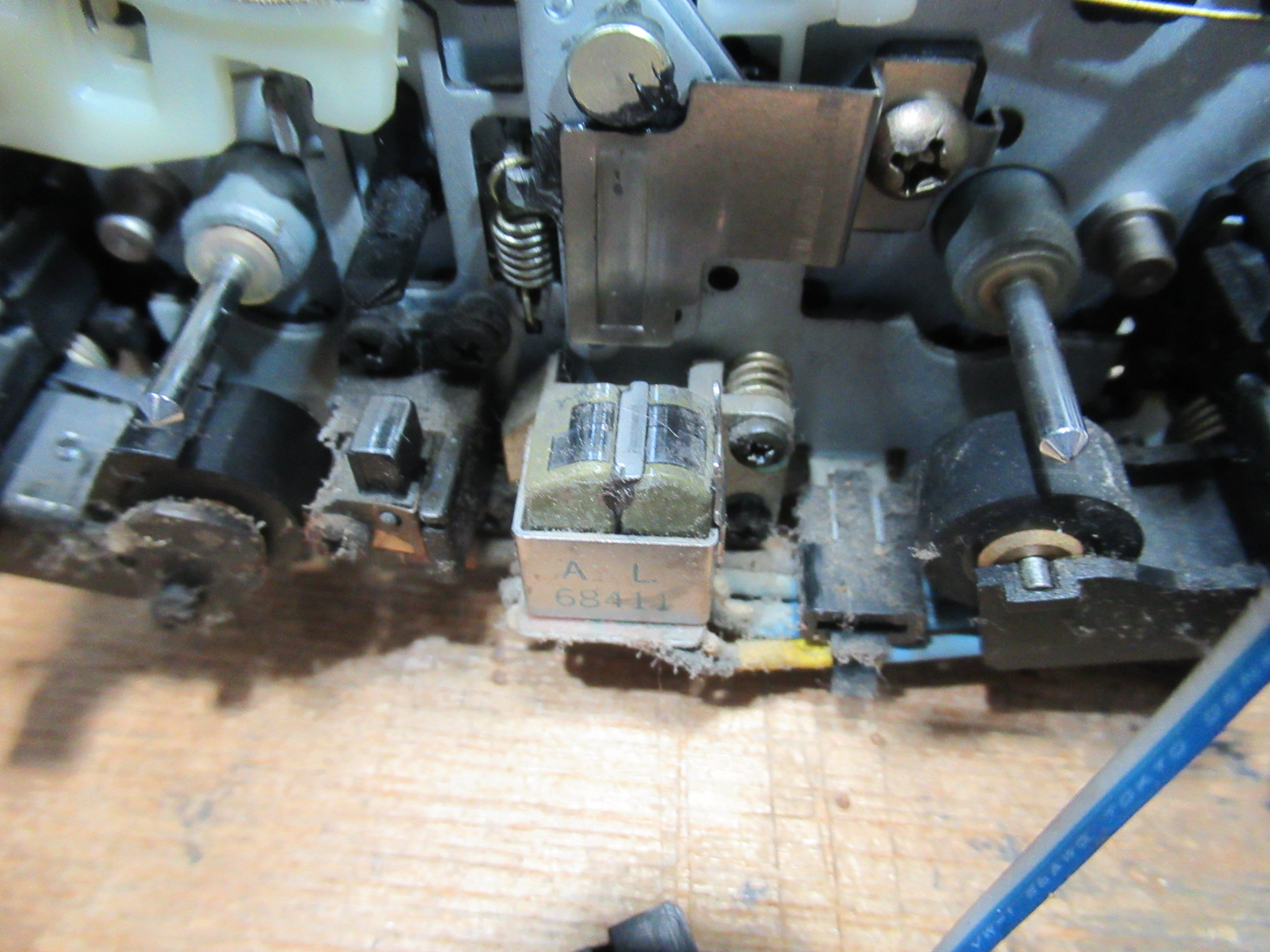

ヘッドに錆が浮いていますので、表面を研磨します。

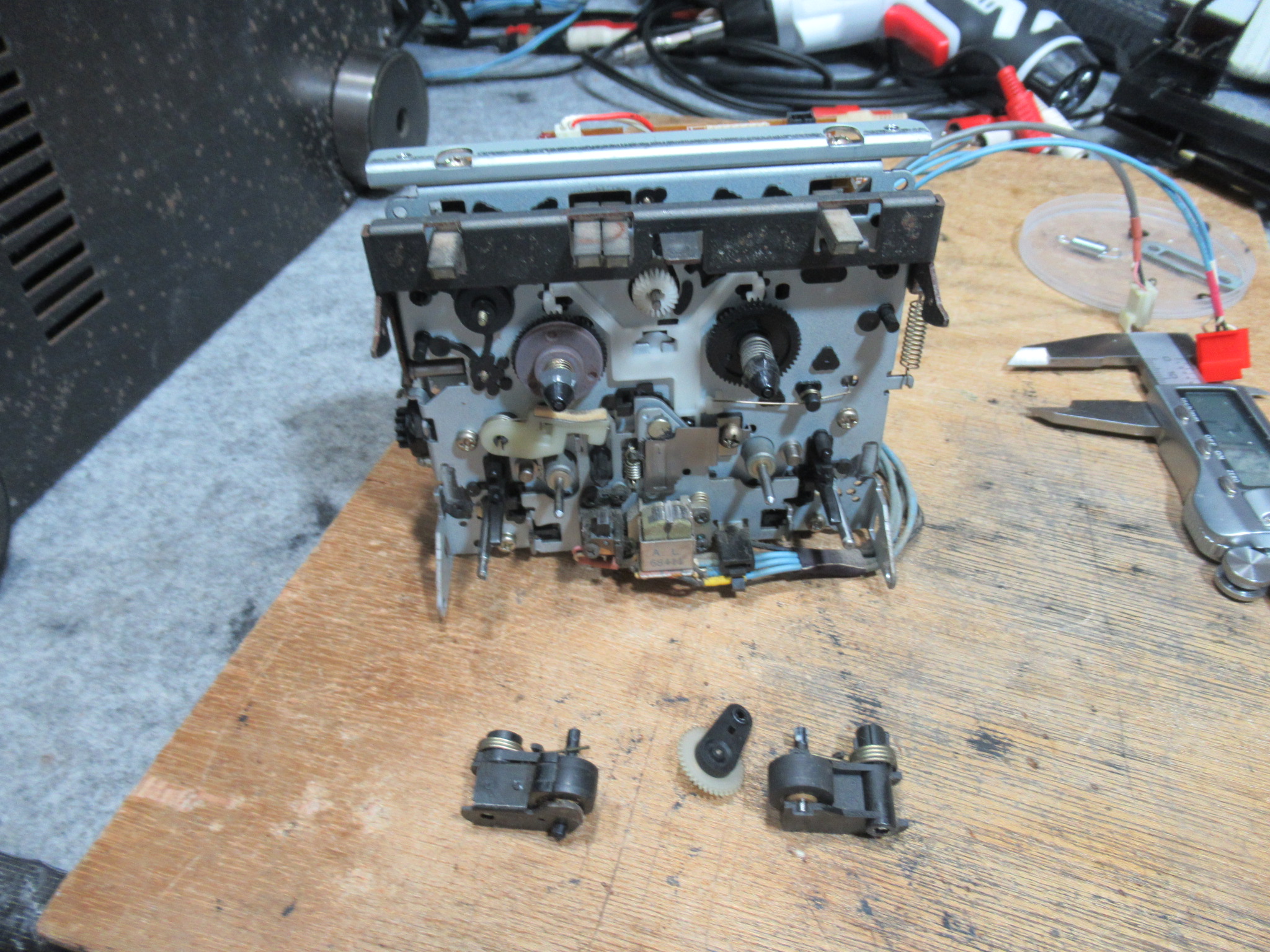

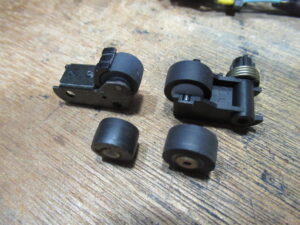

ピンチローラーを交換します。

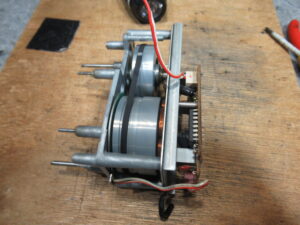

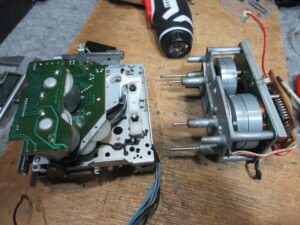

キャプスタンモーターユニットを取り外します。

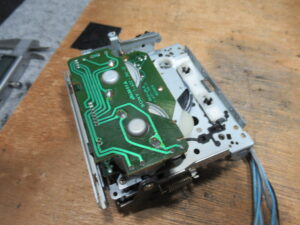

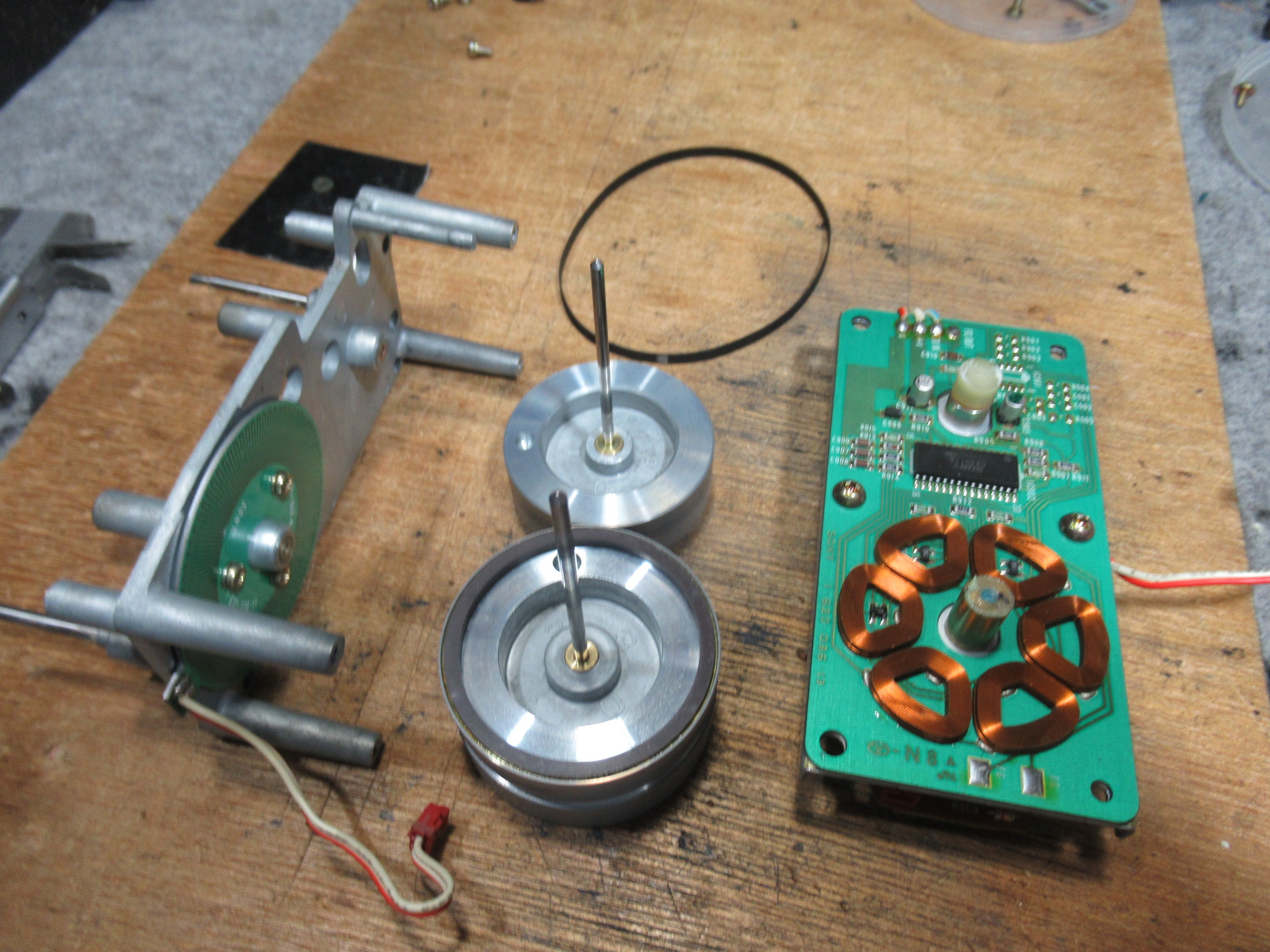

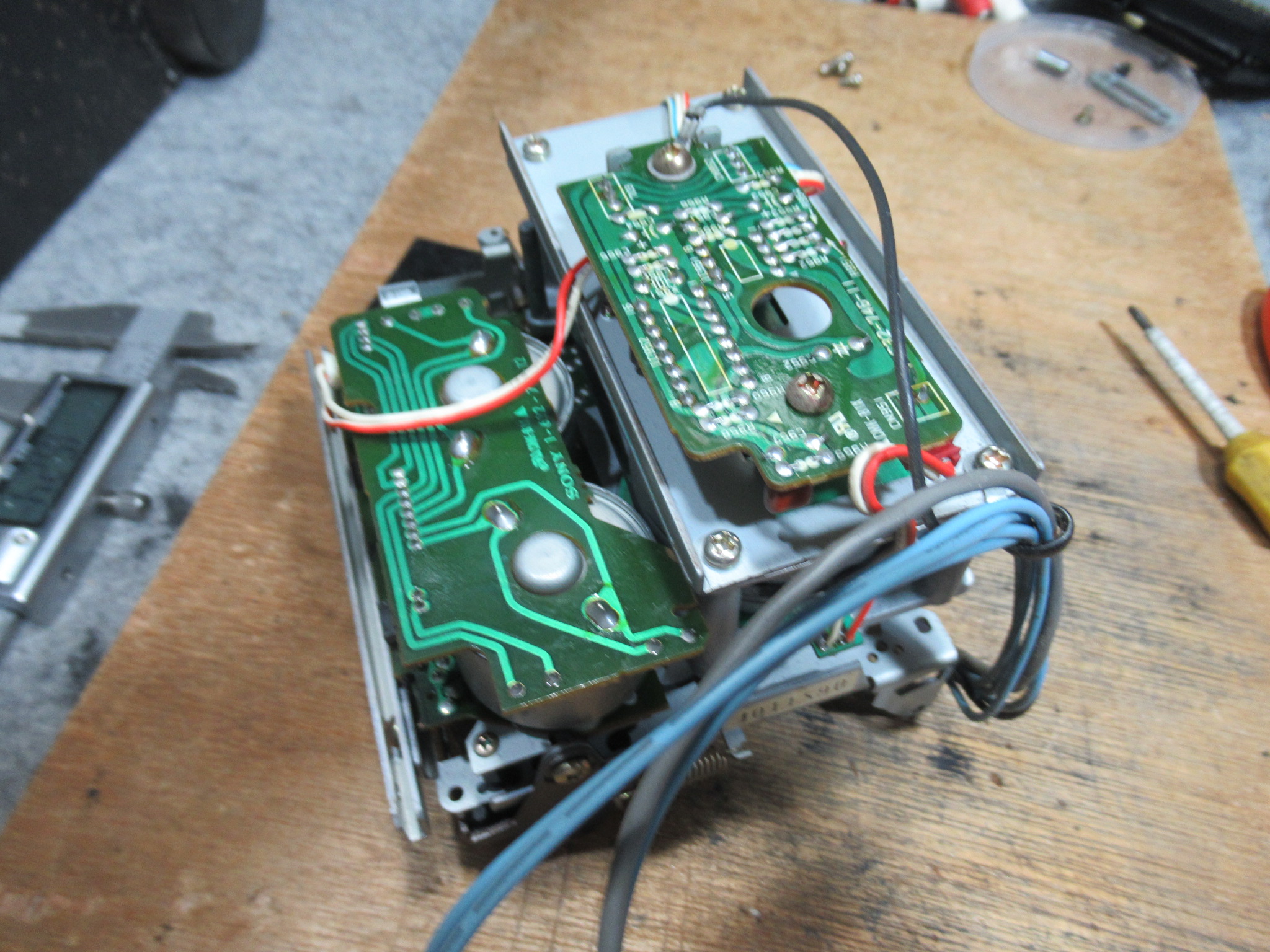

モーターユニットを分解します。

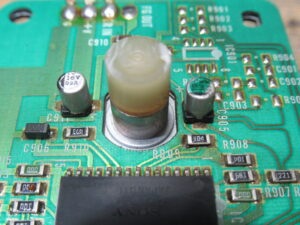

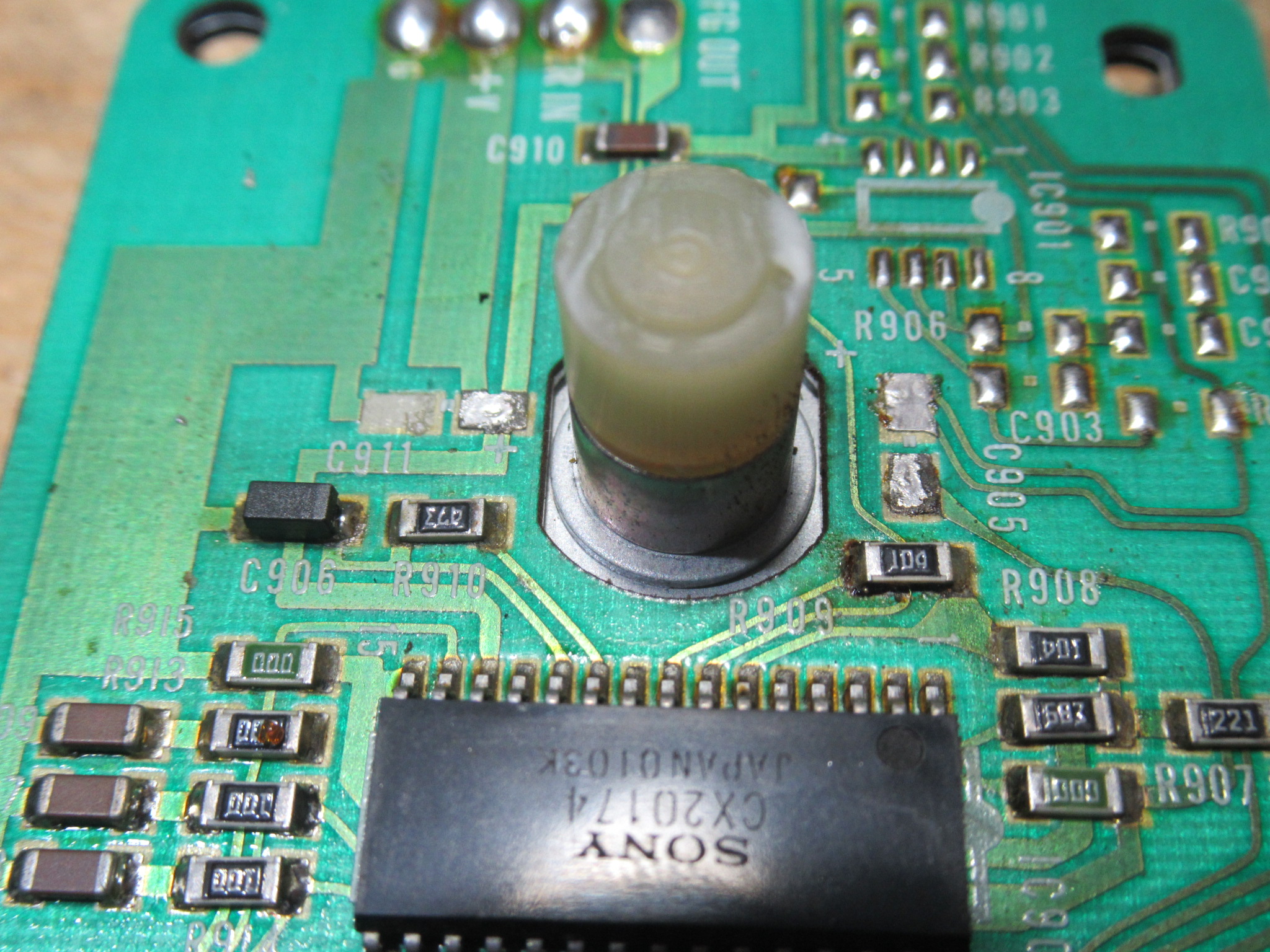

基板面の電解コンデンサーに液漏れが見られます。

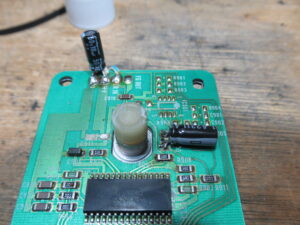

基板が傷んでいましたので、新しいコンデンサーの取り付け位置に工夫が必要です。

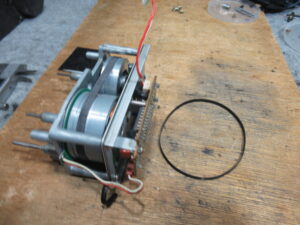

新しいベルトに交換し組み立てます。

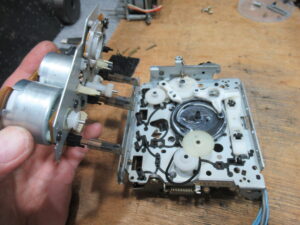

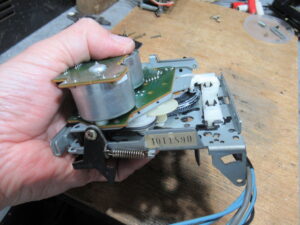

フロント部分のモーターユニットを取り外します。

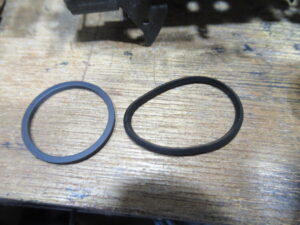

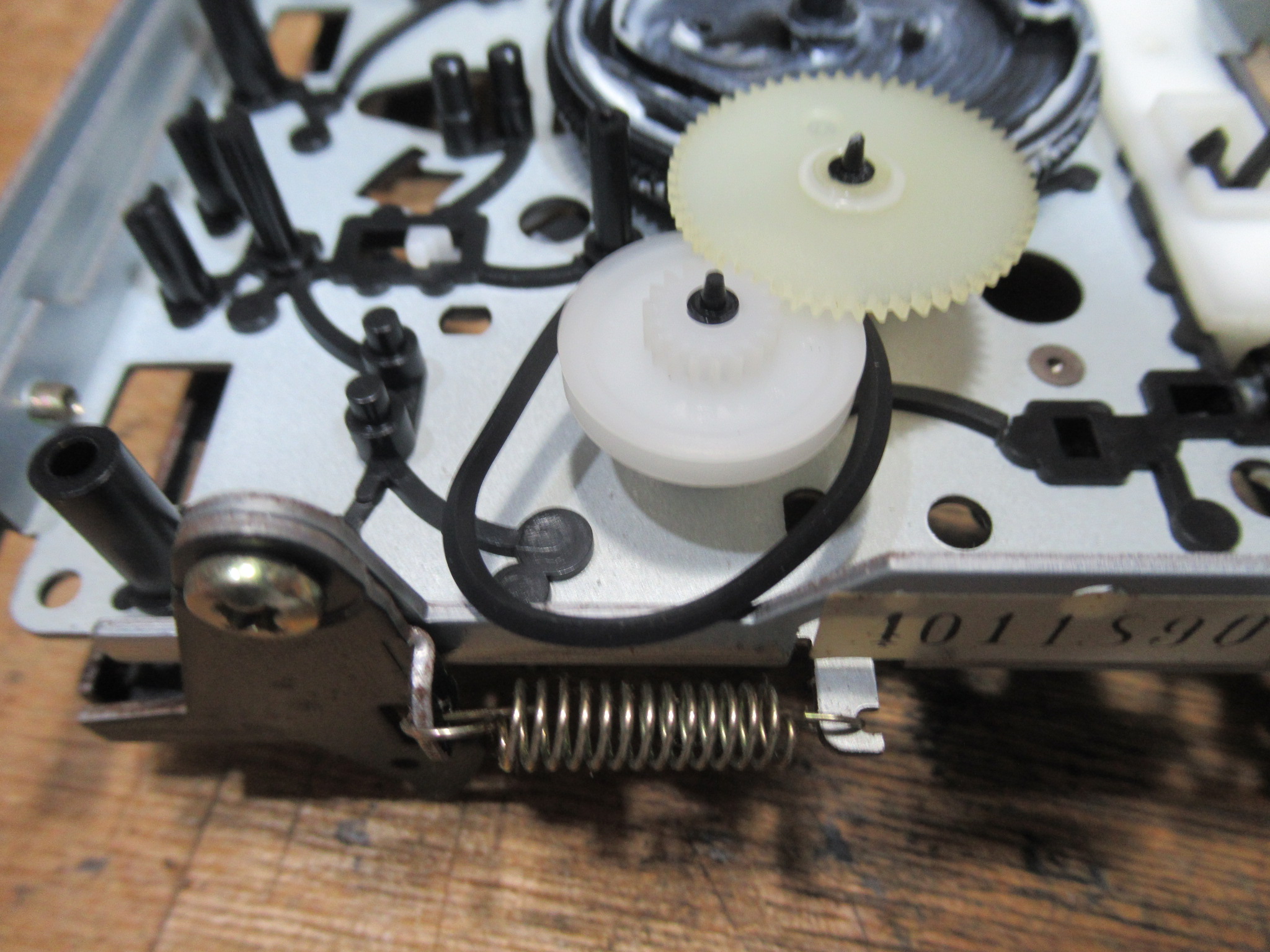

ヘッドを持ち上げる等の役割があるベルトが伸びています。

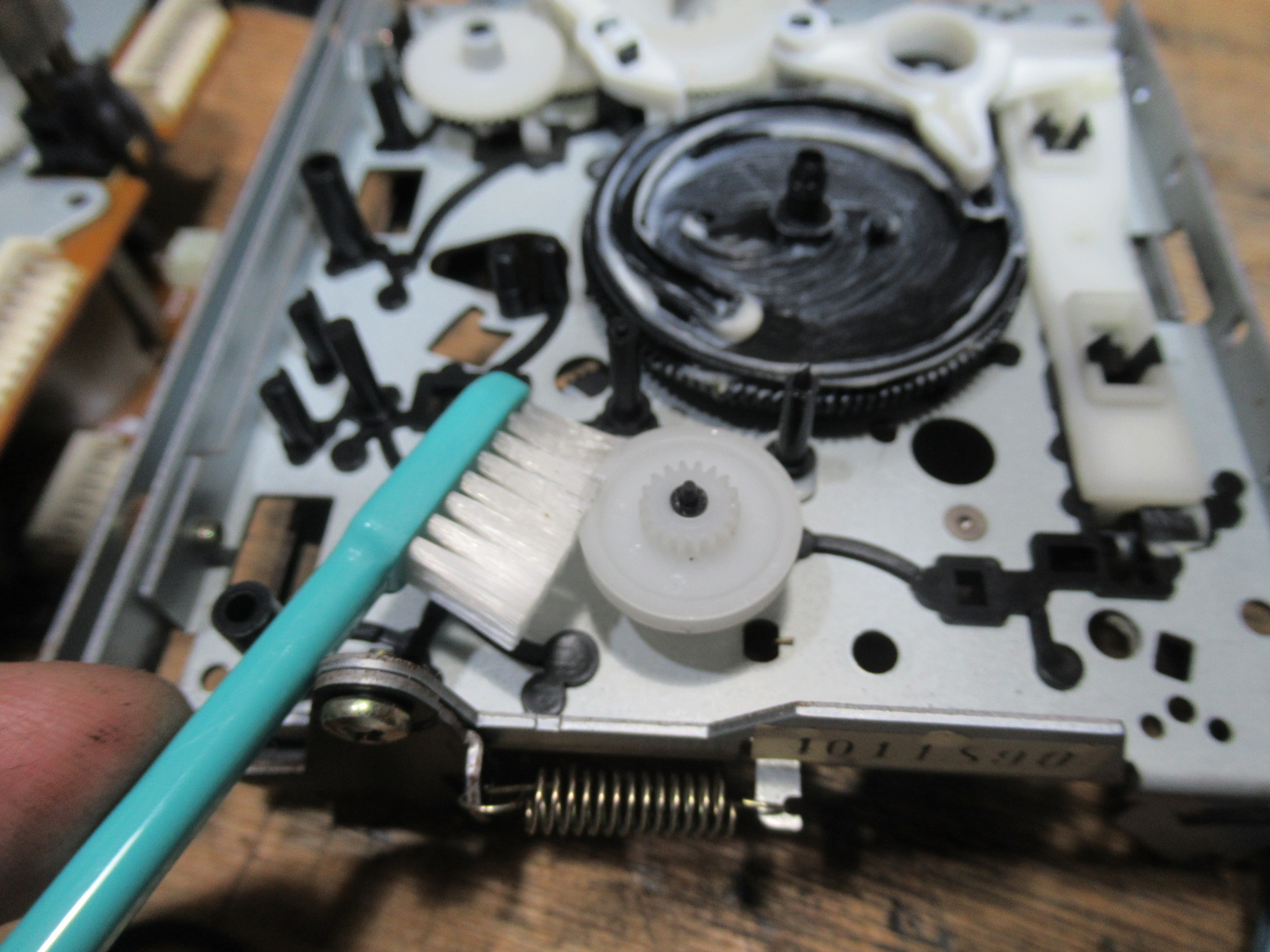

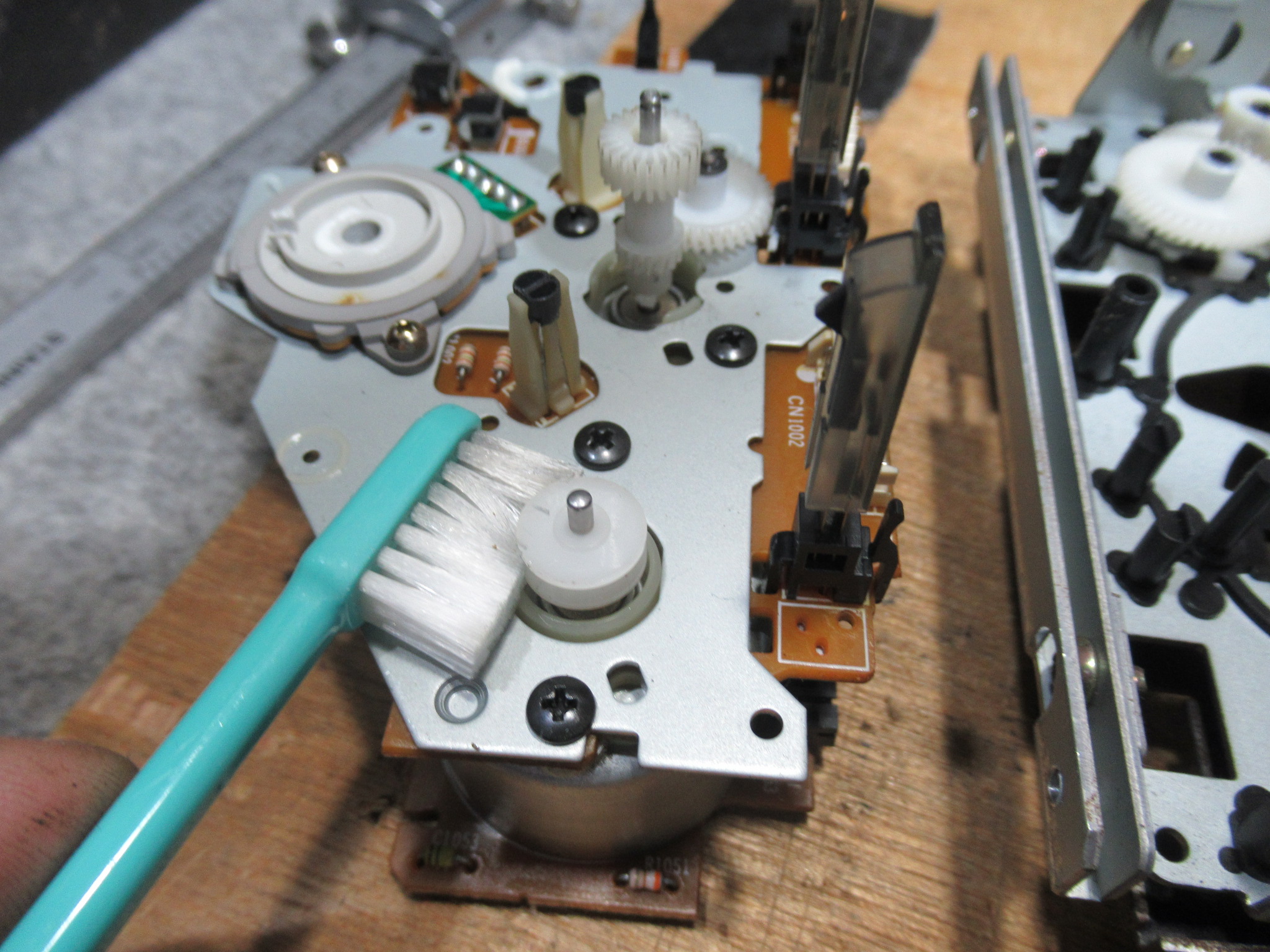

ベルトの掛かるプーリーを脱脂します。

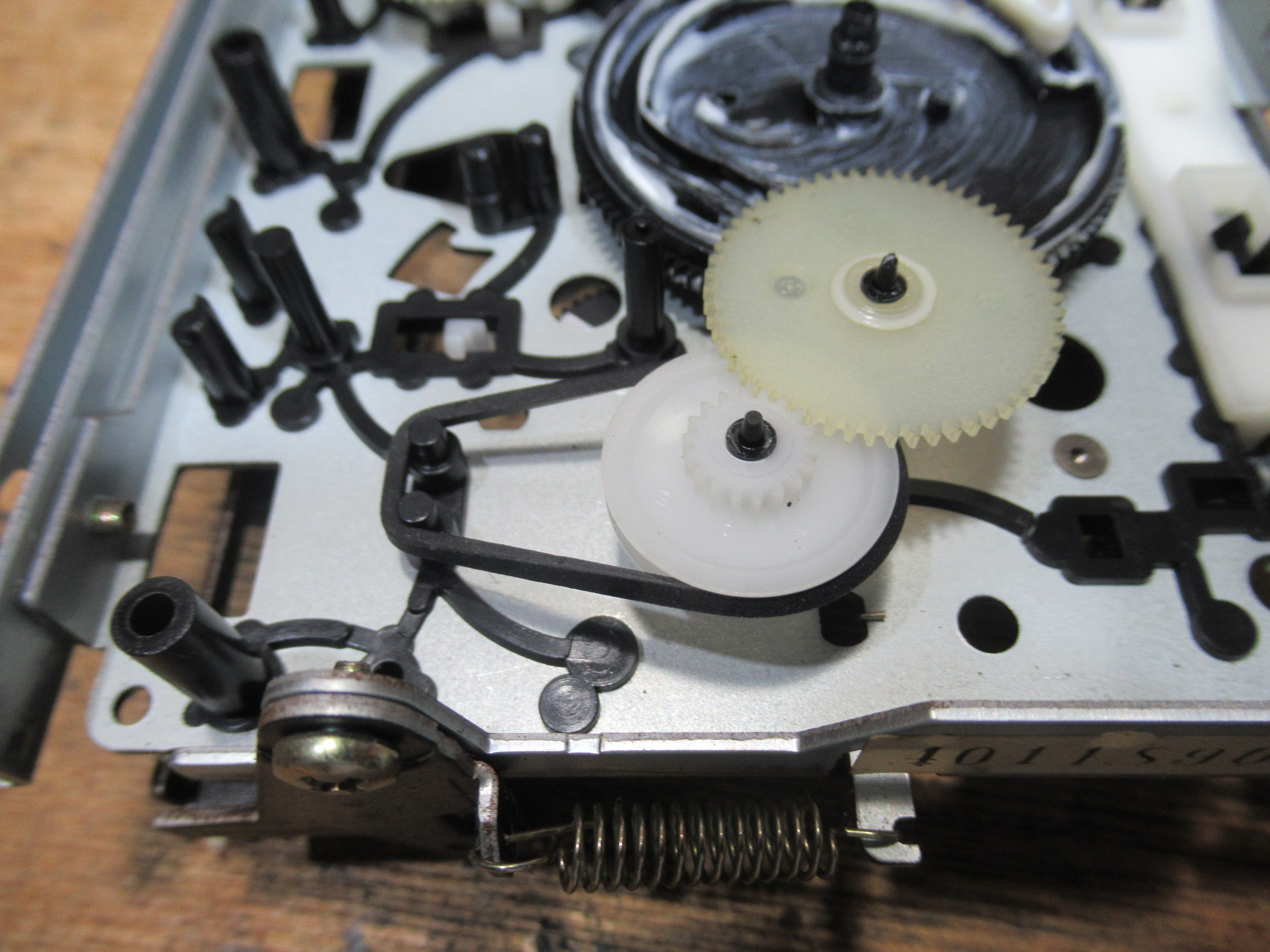

左側の新しいベルトを仮掛けし、組み付け時にモータープーリーに掛け直します。

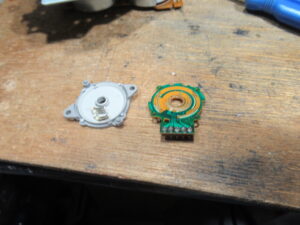

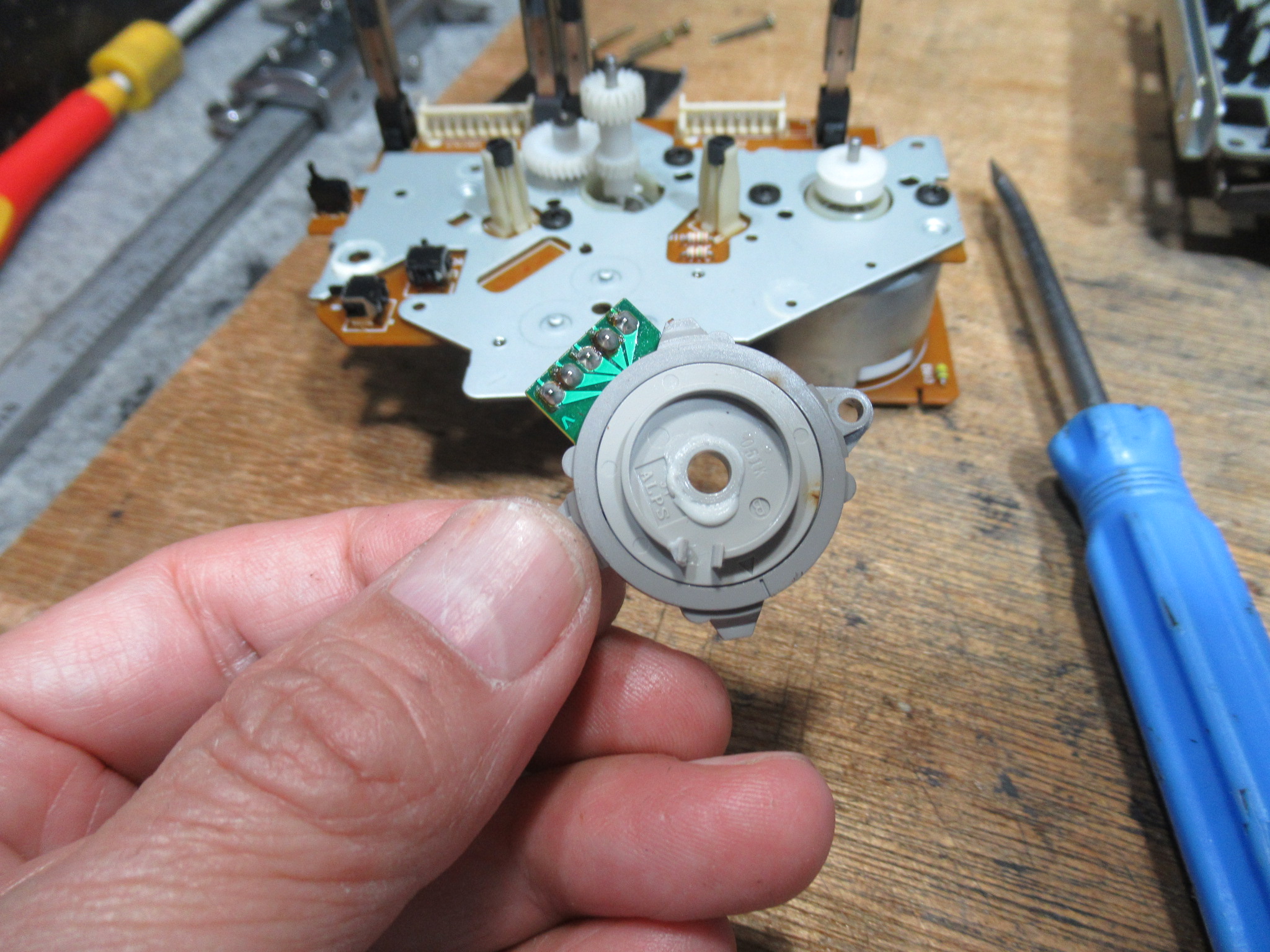

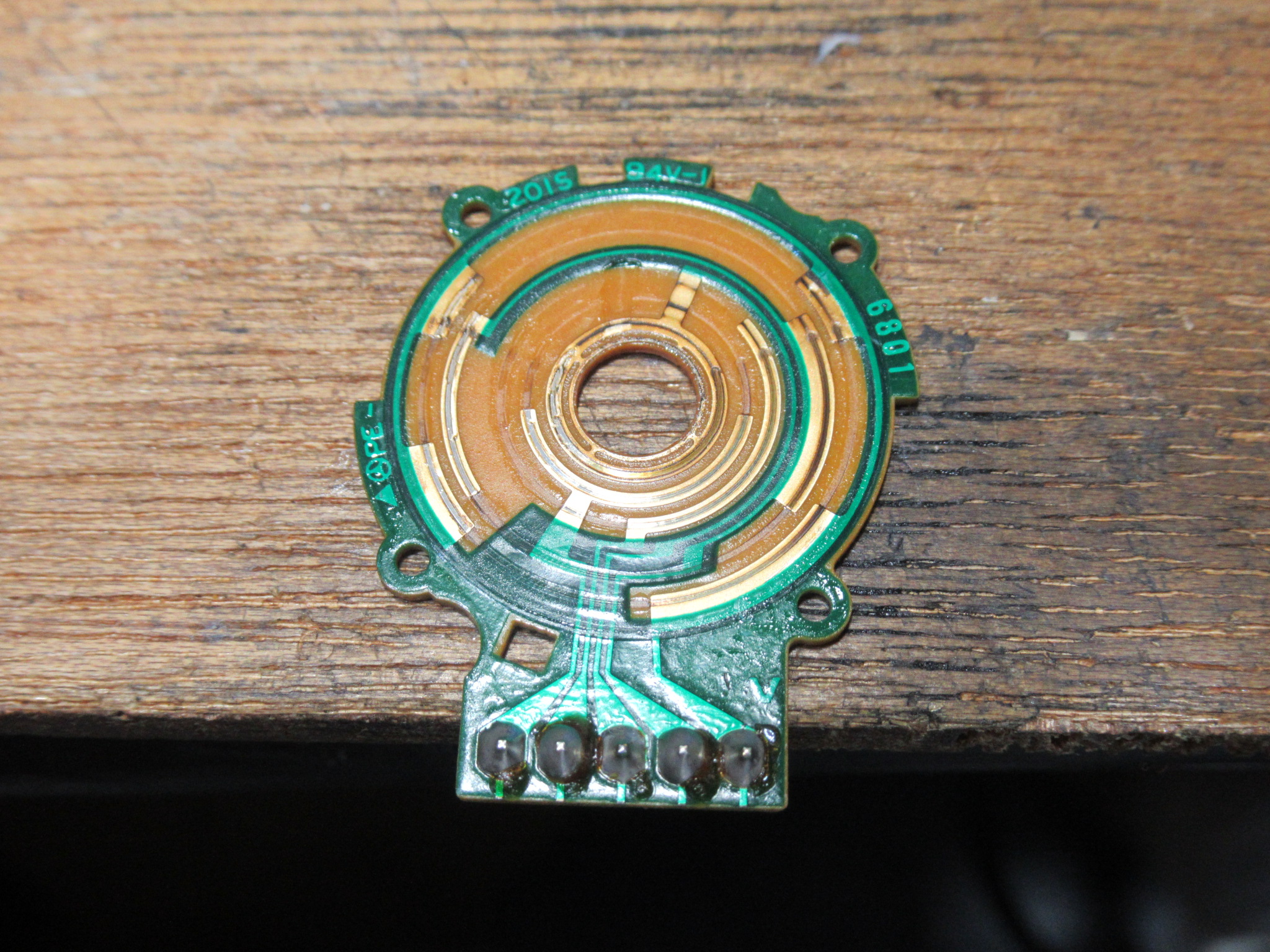

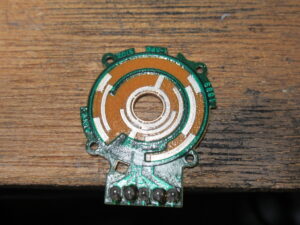

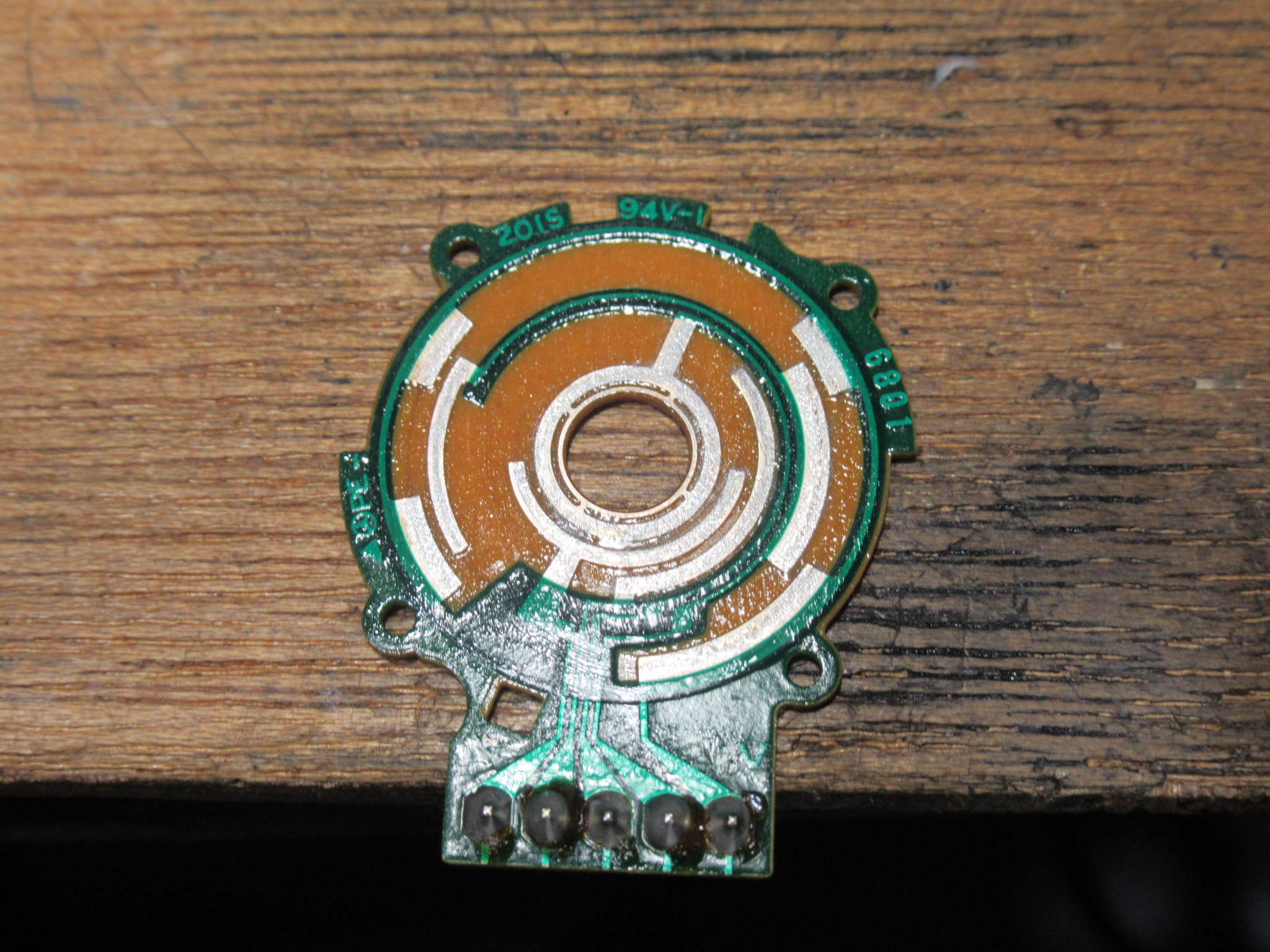

ロータリーエンコーダーを分解します。
汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。

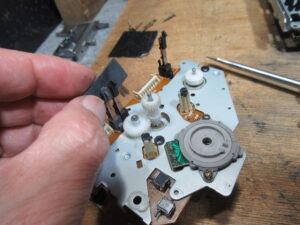

モーターユニットを組み付けます。

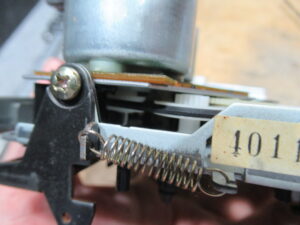

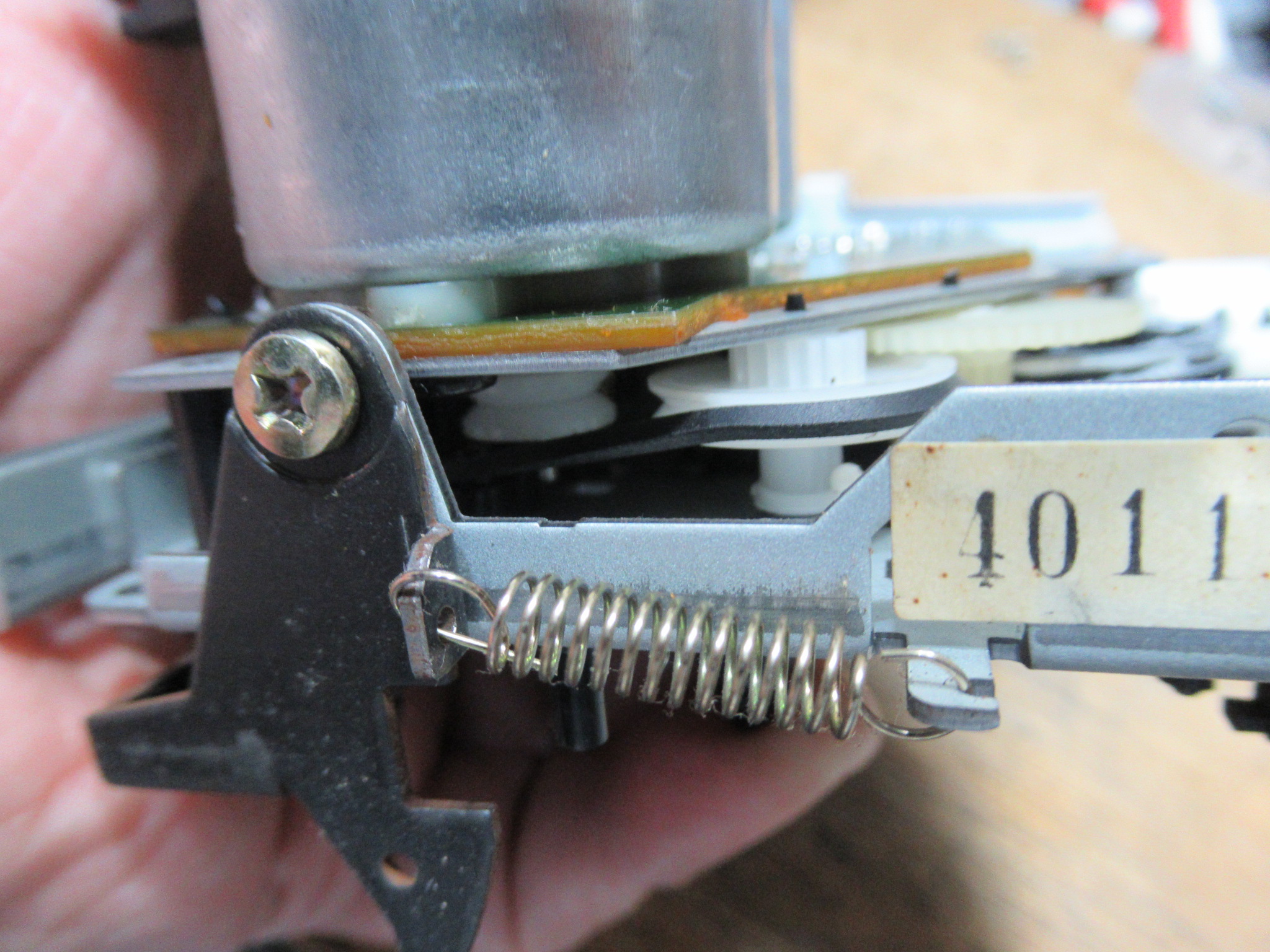

仮掛けしてあったベルトをモータープーリーに掛け直します。

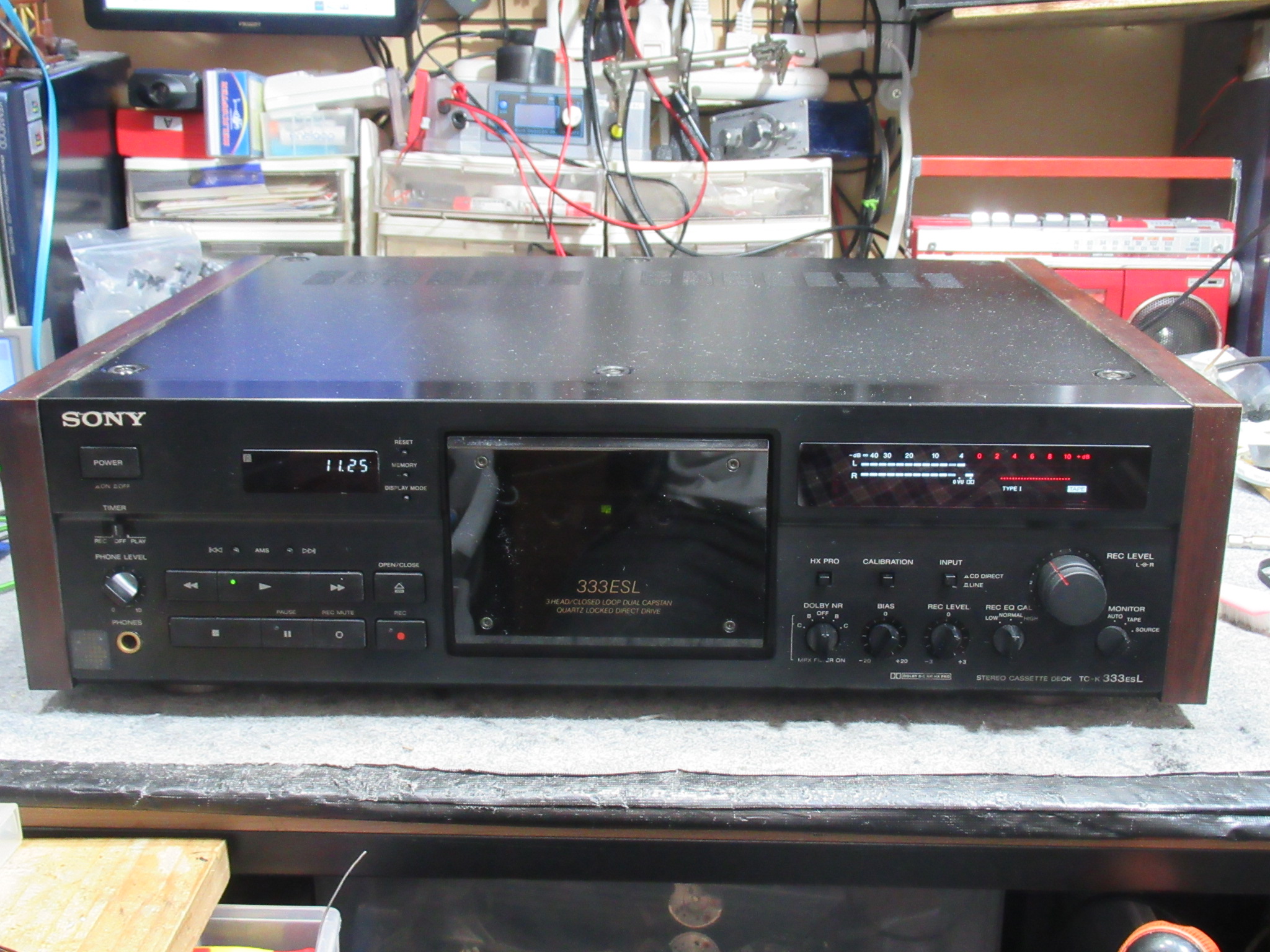

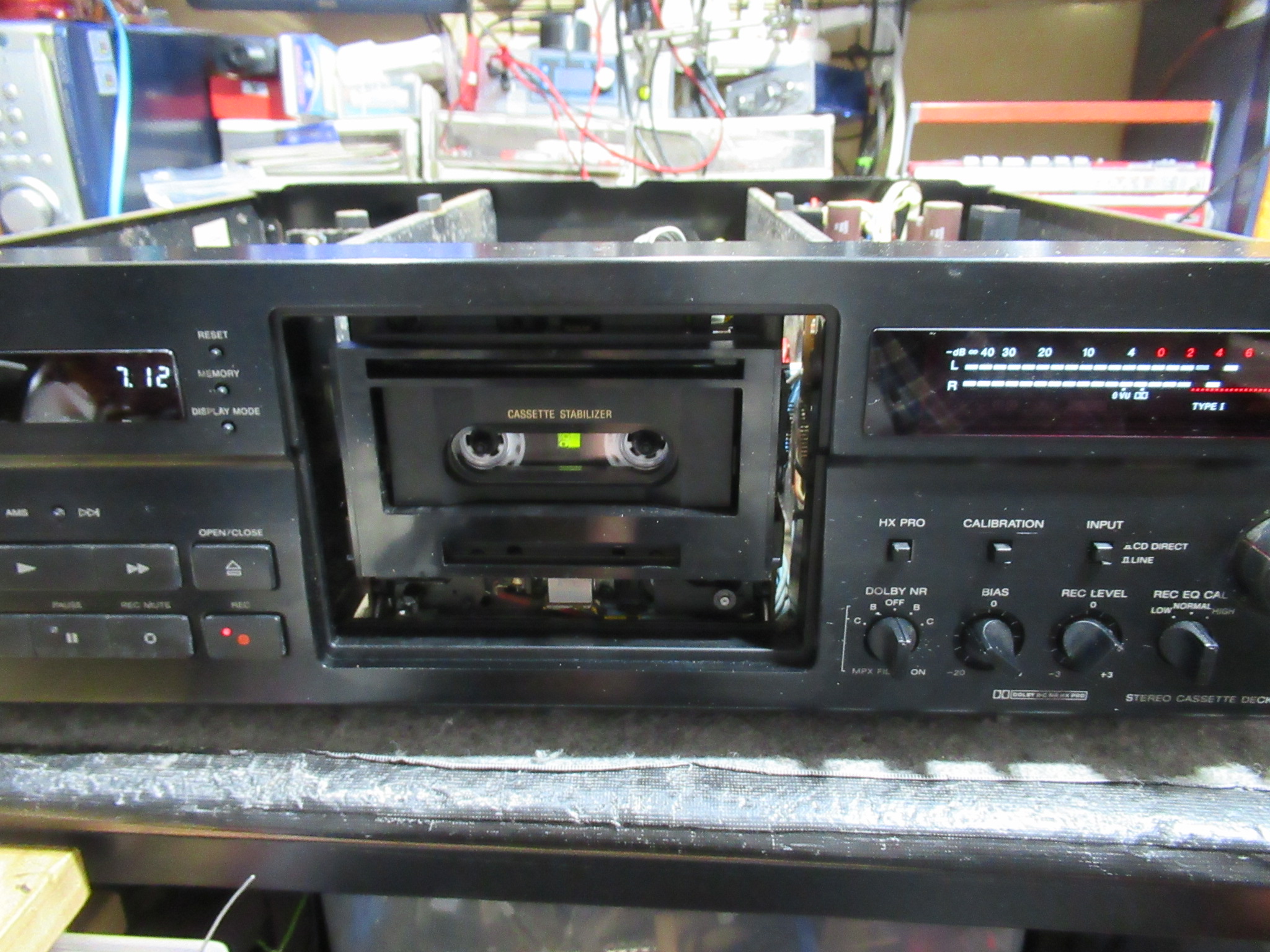

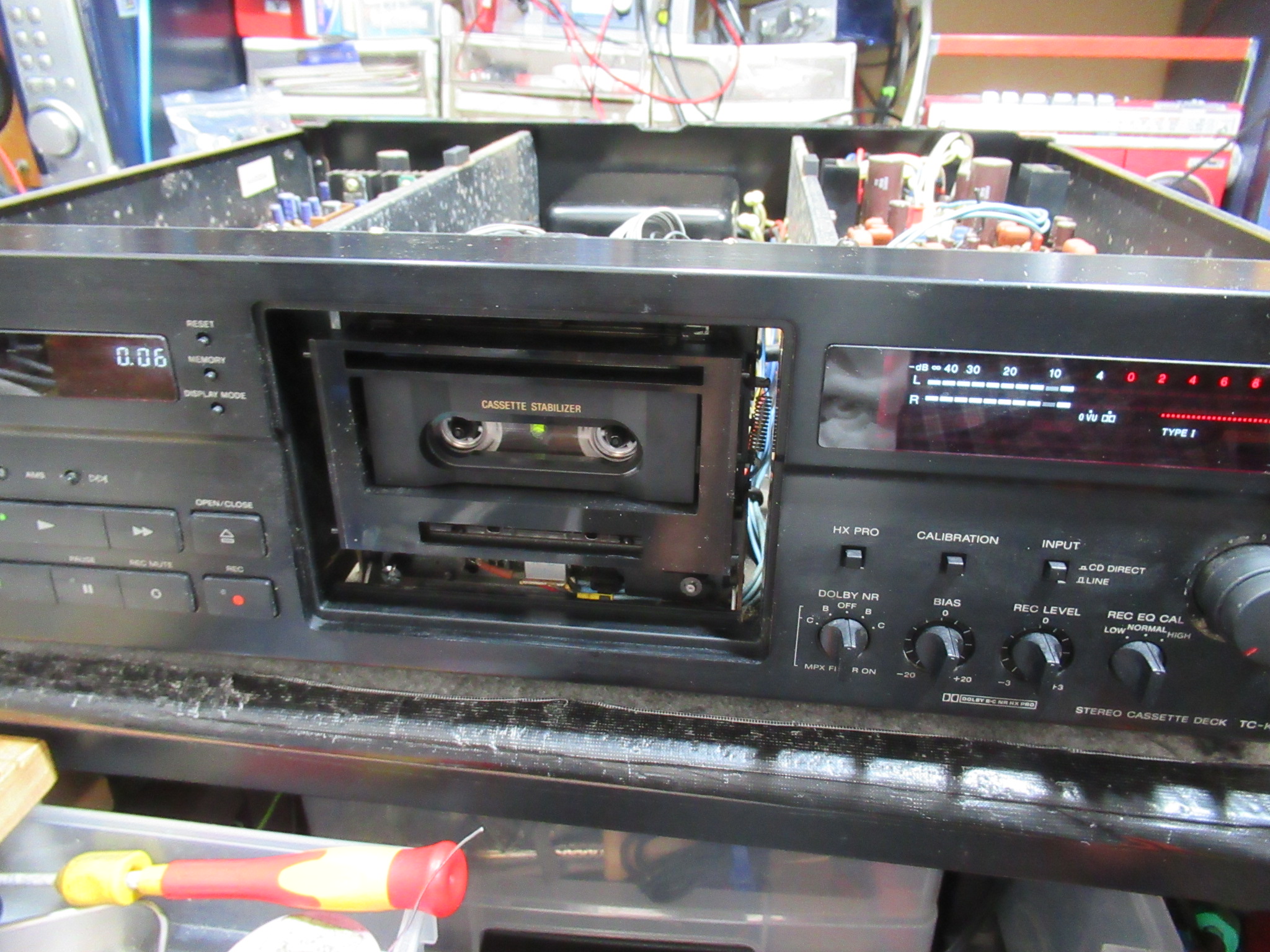

本体に戻して動作確認を行います。

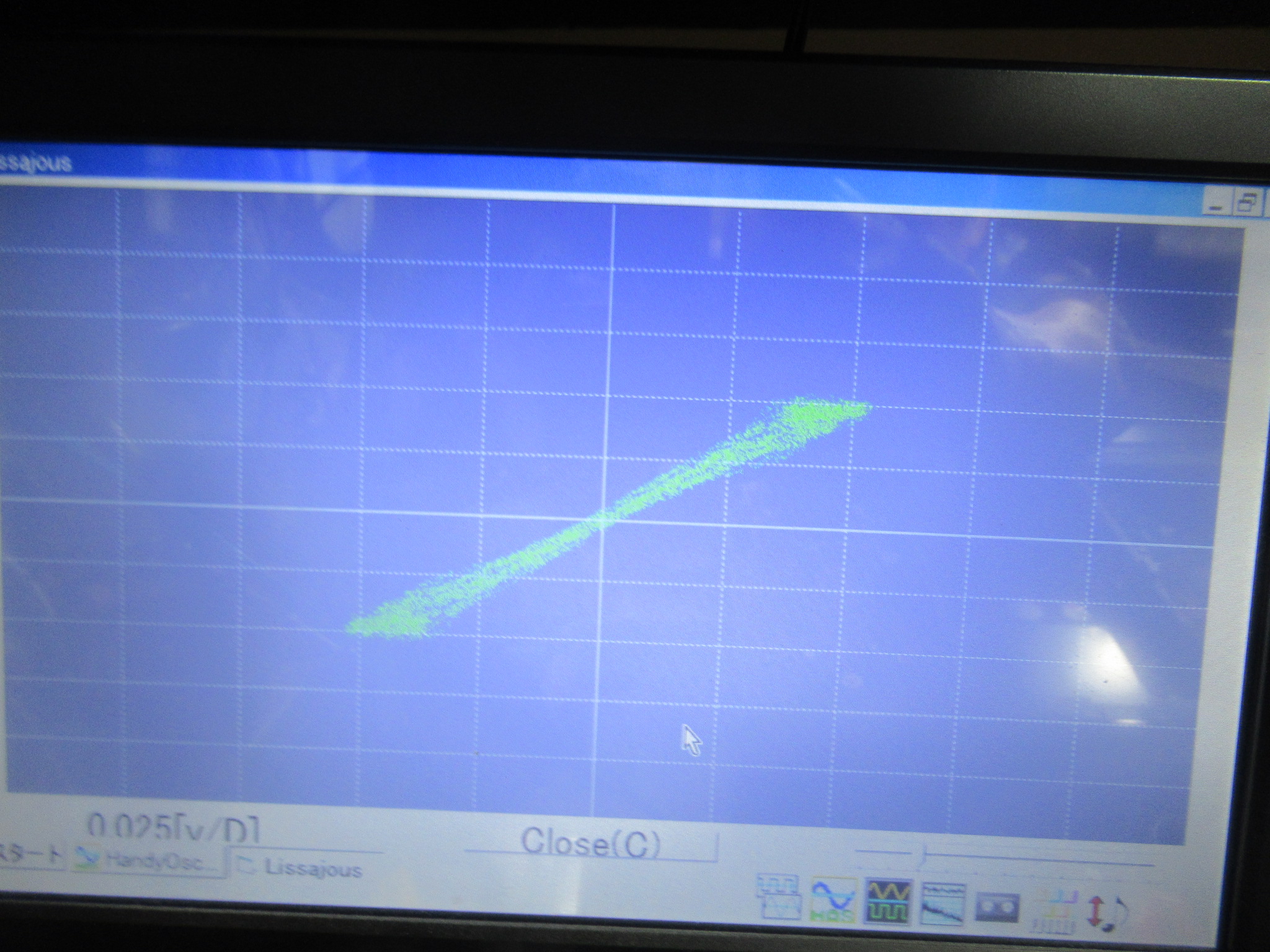

テープパスを確認後にヘッドアジマスの調整を行います。

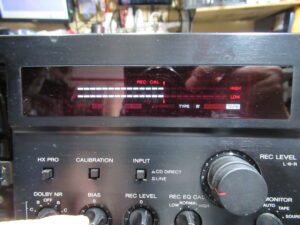

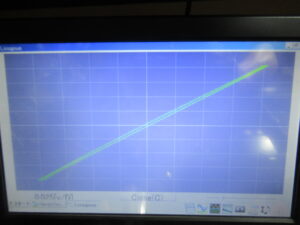

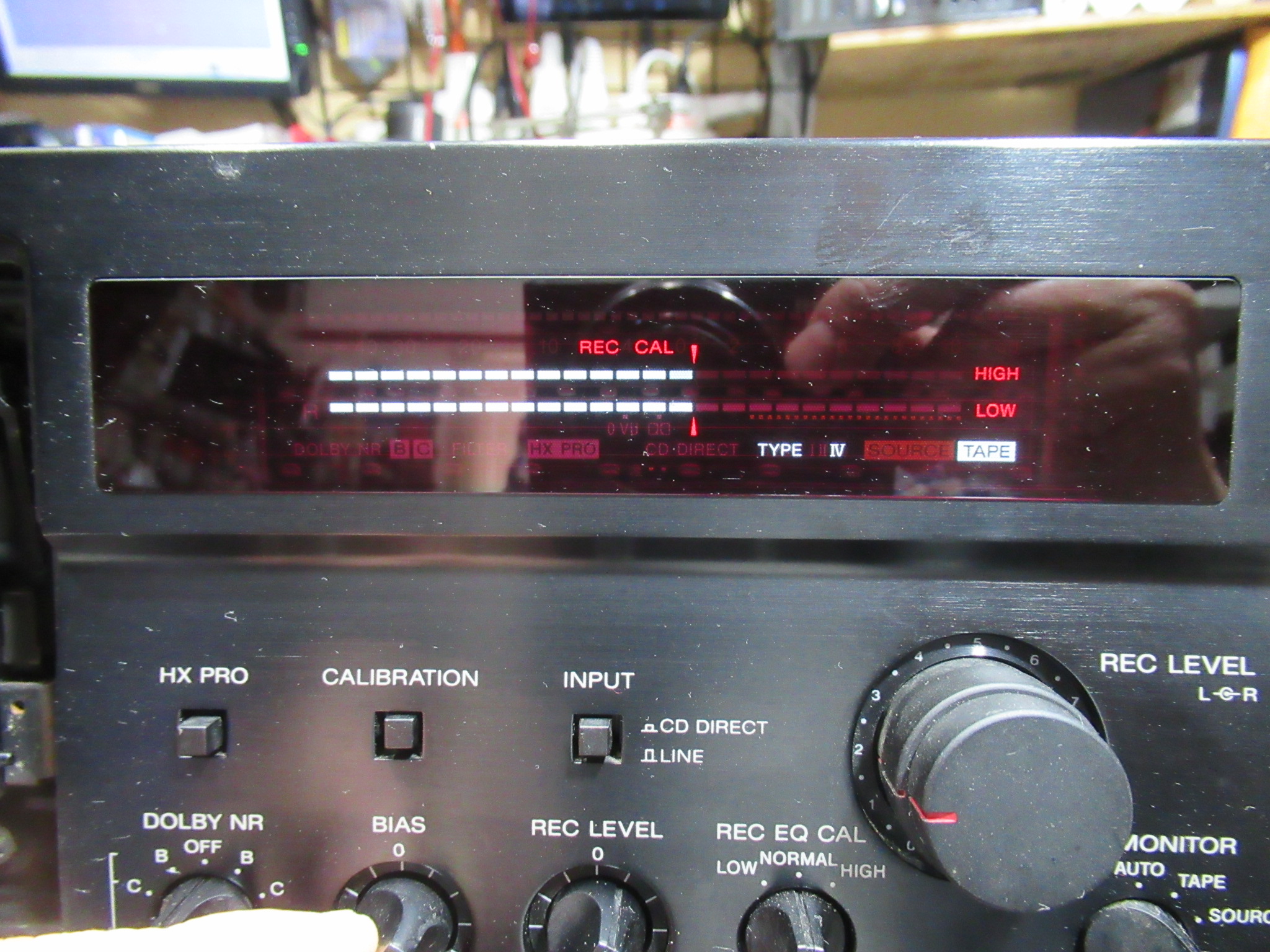

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
